Cem DT-9939 User manual

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ПРОФЕССИОНАЛЬНЫЙ ЦИФРОВОЙ

МУЛЬТИМЕТР МОДЕЛИ DT-9939

Инструкция по эксплуатации Профессиональный мультиметр

2

Содержание

1. Введение 3

2. Безопасность 3

3. Правила техники безопасности 4

4. Панель управления и разъемы прибора 6

5. Символы и сигнализаторы 6

6. Порядок работы 7

6-1. Измерение постоянного напряжения 8
6-2. Измерение переменного напряжения (частоты,
коэффициента заполнения) 9
6-3. Измерение напряжения в диапазоне мВ 10
6-4. Измерение постоянного тока 11
6-5. Измерения переменного тока (частоты,
коэффициента заполнения) 12
6-6. Измерение сопротивления 13
6-7. Проверка на обрыв 14
6-8. Тест диодов 15
6-9. Измерение емкости 16
6-10. Измерение температуры 17
6-11. Измерение коэффициента заполнения (электронное) 18
6-12. Измерение петлевого тока 4-20мА в % 18
6-13. Автоматический/ручной выбор диапазонов измерений 19
6-14. Измерение максимальных/минимальных значений 19
6-15. Режим Relative (измерение относительных значений) 19
6-16. Подсветка экрана прибора 20
6-17. Режим Hold (фиксация данных) 20
6-18. Режим Peak Hold (фиксация пиковых данных) 20
6-19. Запись данных (сохранение/восстановление) 20
6-20. Режим беспроводной передачи данных 22
6-21. Настройка параметров (SET) 22
6-22. Измерение в режиме AC+DC 23
6-23. Индикатор низкого заряда батареи 23

7. Обслуживание 23

7-1. Установка элемента питания 24
7-2. Замена предохранителей 24

8. Характеристики 26

9. Основные характеристики 28

Стр

Данный символ, расположенный рядом с другим
символом, выводом или устройством, указывает на
необходимость обращения к инструкции по
эксплуатации во избежание травм или повреждения
прибора.

Данный символ указывает на потенциально опасную
ситуацию, которая может привести к серьезным
травмам или летальному исходу.

Данный символ указывает на потенциально опасную
ситуацию, которая может вызвать повреждение
прибора.

Данный символ указывает на то, что отмеченные
выводы нельзя подключать к электроцепи постоянного
или переменного напряжения выше (в данном случае)
1000В относительно «заземления».

Данный символ рядом с одним или несколькими
выводами указывает на то, что при нормальной

3

1. Введение

Данный прибор измеряет переменное и постоянное напряжение,
переменный и постоянный ток, сопротивление, емкость, частоту
(электрическую и электронную), коэффициент заполнения, выполняет
контроль исправности диодов, проверку целостности на обрыв и
измерение температуры с помощью термопары. Также прибор хранит и
отображает записанные данные. Имеет прочный водонепроницаемый
корпус, предназначен для профессионального использования. Кроме
того, устройство позволяет передавать данные в беспроводном режиме
на ПК. Надлежащая эксплуатация и уход служат гарантией надежной
работы прибора в течение многих лет.

2. Безопасность

эксплуатации прибора в определенных режимах
измерений на данных выводах могут возникать опасные
для жизни напряжения. Не следует держать в руках
прибор и касаться выводов при проведении измерений.

Символ двойной или усиленной изоляции.

4

Инструкция по эксплуатации Профессиональный мультиметр

КАТЕГОРИИ ПЕРЕНАПРЯЖЕНИЙ СОГЛАСНО IEC1010
КАТЕГОРИЯ ПЕРЕНАПРЯЖЕНИЙ I

Оборудование для подключения к электроцепям, в которых возможно
возникновение кратковременных, низких перенапряжений.

Примечание – защищенные цепи для передачи электронных сигналов.
КАТЕГОРИЯ ПЕРЕНАПРЯЖЕНИЙ II

Оборудование, предназначенное для подключения к стационарной
электросети.
Примечание – домашнее, офисное, лабораторное электрическое
оборудование.

КАТЕГОРИЯ ПЕРЕНАПРЯЖЕНИЙ III

Оборудование электросетей.
Примечание – силовые выключатели, некоторые промышленные
установки постоянного подключения к электросети.

КАТЕГОРИЯ ПЕРЕНАПРЯЖЕНИЙ IV

Оборудование электросети.
Примечание – измерительные устройства и системы токовой защиты.

3. Правила техники безопасности

Необходимо соблюдать следующие правила в целях безопасной
работы с данным прибором.

 Запрещено измерять напряжение или электрический ток,

превышающие установленные максимальные значения:

Максимальные значения измеряемых параметров

Режим

Максимальное значение

Постоянное или переменное

напряжение

1000В (постоянное/переменное

действующее значение)

Постоянный или переменный

ток, мА

500 мА, 1000В

малоинерционный

предохранитель

Постоянный или переменный

ток, А

10А, 1000В малоинерционный

предохранитель (20А в течение

30 секунд каждые 15 мин.)

Частота, сопротивление,

емкость, целостность диодов,

проверка на обрыв,

коэффициент заполнения

1000В (постоянное/переменное

действующее значение)

Защита от перенапряжений: максимум 8кВ согласно IEC61010

5

 Соблюдать особую осторожность при работе с высокими

напряжениями.

 Запрещено измерять напряжение, которое превышает 1000В

относительно заземления.

 Не подключать тестовые провода к источнику напряжения, если

переключатель режимов установлен в положении для измерения
тока, сопротивления, контроля целостности диодов. Иначе, это
может повредить прибор.

 Перед измерением сопротивления и проверкой диодов

обязательно разрядить фильтрующие конденсаторы силового
блока питания и выключить электропитание.

 Обязательно выключить питание и отсоединить тестовые провода

перед снятием крышек прибора и заменой предохранителей и
элементов питания.

1

2

3

4 5 6

7 8 9

10

11

12

13

14

Инструкция по эксплуатации Профессиональный мультиметр

6

 Не включать прибор со снятой или незакрепленной задней

крышкой, крышкой батарейного отсека или отсека
предохранителей.

 Если прибор эксплуатируется с нарушением правил и требований

производителя, его защита может быть нарушена.

4. Панель управления и разъемы прибора

1. ЖК-экран с 40000 отсчетов

2. Кнопка STORE ( RECALL)

3. Кнопка MAX/MIN

4. Кнопка MODE

5. Кнопка RANGE(SETUP)

6. Переключатель режимов

7. Разъем 10А

8. Разъем мА, мкА

9. Отрицательный разъем «СОМ»

10. Положительный разъем

11. Кнопка EXIT (AC+DC)

12. Кнопка подсветки ( USB)

13. Кнопка HOLD (PEAKHOLD )

14. Кнопка REL (+)

Замечание: подставка и батарейный отсек расположены на задней
стороне прибора.

5. Символы и сигнализаторы

•))) Проверка на обрыв

Проверка целостности диодов

Состояние элемента питания
N Нано (10-9) (емкость)
µ Микро (10-6) (А)

7

m Милли (10-3) (В, А)

А Ампер
К Кило (103) (ом)

F Фарады (емкость)

М Мега (106) (ом)
Ω Ом

Peak Hold (фиксация пиковых значений)
Hz Герц (частота)
V Напряжение
% Процент (коэффициент заполнения)
∆ Относительное измерение
HOLD Фиксация данных на экране
AUTO Автоматический выбор диапазонов
АС Переменный ток или напряжение
DC Постоянный ток или напряжение
°F Градусы Фаренгейта
°С Градусы Цельсия
MAX Максимальное значение
MIN Минимальное значение
NO. Серийный номер
S Секунда
SET Настройка параметров
AC+DC Переменный ток + Постоянный ток

Действующее значение

STO Сохранение
RCL Восстановление (воспроизведение)

Символ времени

6. Порядок работы

ПРЕДУПРЕЖДЕНИЕ: риск получения удара электрическим током. Цепи

высокого напряжения опасны для жизни, проводить измерения с
большой осторожностью.

 ВСЕГДА поворачивать переключатель режимов в положение «OFF»

Подсветка

(Выключено), если прибор не используется.

Инструкция по эксплуатации Профессиональный мультиметр

8

 Если на экране прибора отображается «OL» в процессе выполнения

измерения, это означает, что измеряемая величина находится вне
пределов выбранного диапазона измерений. Необходимо
переключиться на другой диапазон значений.

6-1. Измерение постоянного напряжения
ВНИМАНИЕ: нельзя измерять постоянное напряжение в момент

включения или выключения электродвигателя. Пиковый ток индукции
может вывести прибор из строя.

 Установить переключатель режимов в положение «VDC».
 Вставить продольно-подпружиненный контакт тестового провода

черного цвета в разъем (отрицательный) «COM», продольно­подпружиненный контакт тестового провода красного цвета в
разъем « ».

 Коснуться наконечниками измерительных щупов контактов

проверяемой цепи: провод красного цвета подключается к
положительному контакту, провод черного цвета – к
отрицательному контакту.

 Проверить показания на экране.

9

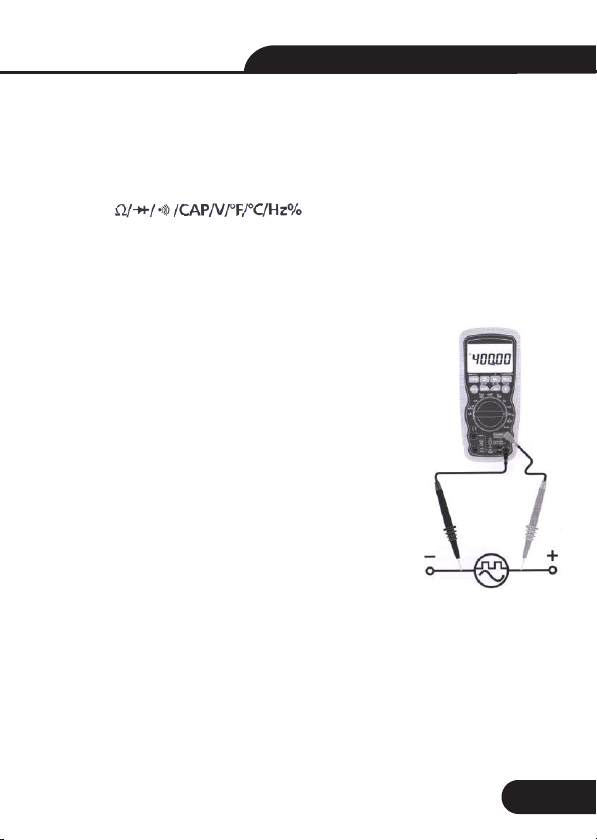

6-2. Измерение переменного напряжения (частоты, коэффициента
заполнения)
ПРЕДУПРЕЖДЕНИЕ: риск получения удара электрическим током.

Наконечники щупов могут не касаться контактов некоторых розеток 240В,
так как последние сильно углублены. Поэтому показания будут нулевыми
при наличии в розетке напряжения. Следует убедиться в том, что
наконечники измерительных щупов касаются металлических контактов
розетки перед проверкой показаний на экране прибора.
ВНИМАНИЕ: нельзя измерять переменное напряжение в момент
включения или выключения электродвигателя. Пиковый ток индукции
может вывести прибор из строя.

 Установить переключатель режимов в положение «VAC/Hz/%».
 Вставить продольно-подпружиненный контакт тестового провода

черного цвета в разъем «COM» и продольно-подпружиненный
контакт тестового провода красного цвета в разъем

« ».

 Коснуться наконечниками измерительных

щупов контактов проверяемой цепи:
проводом черного цвета – нейтрального
контакта, проводом красного цвета –
контакта под напряжением.

 Проверить показания напряжения на экране

прибора, показания частоты на правом
дополнительном экране.

 Нажать кнопку MODE, на экране

отображается индикатор «Hz».

 Проверить показания частоты на экране

прибора.

 Нажать кнопку MODE, на экране

отображается индикатор «%».

 Проверить показания коэффициента

заполнения на экране прибора.

 Нажать кнопку EXIT в течение 2 секунд для

перехода в режим «АС+DC». Проверить
постоянное напряжение и действующее
значение переменного напряжения.

Инструкция по эксплуатации Профессиональный мультиметр

10

6-3. Измерение напряжения в диапазоне мВ
ВНИМАНИЕ: нельзя измерять напряжение мВ в момент включения или

выключения электродвигателя. Пиковый ток индукции может вывести
прибор из строя.

 Установить переключатель режимов в положение «mV».
 Нажать кнопку MODE, на экране отображается индикатор «DC» или

 Вставить продольно-подпружиненный контакт тестового провода

 Коснуться наконечниками измерительных щупов контактов

 Проверить показания напряжения мВ на экране прибора.

«АС». В диапазоне АС нажать кнопку «EXIT» в течение 2 секунд и
выбрать режим «АС+DC»

черного цвета в разъем «COM» и продольно-подпружиненный
контакт тестового провода красного цвета в разъем

« ».

проверяемой цепи: проводом черного цвета – отрицательного
контакта, проводом красного цвета – положительного контакта.

11

6-4. Измерение постоянного тока
ВНИМАНИЕ: нельзя выполнять измерения электрического тока 10A

дольше 30 секунд. Иначе, это может привести к повреждению прибора
и/или тестовых проводов.

 Вставить продольно-подпружиненный контакт тестового провода

черного цвета в отрицательный разъем «COM».

 Для измерения постоянных токов до 4000 мкА установить

переключатель режимов в положение µA и вставить продольно­подпружиненный контакт тестового провода красного цвета в
разъем «µA/mA».

 Для измерения постоянных токов до 400 мА установить

переключатель режимов в положение mA и вставить продольно­подпружиненный контакт тестового провода красного цвета в
разъем «µA/mA».

 Для измерения постоянного тока до 10 A установить

переключатель режимов в положение 10А/HZ/% и вставить
продольно-подпружиненный контакт тестового провода красного
цвета в разъем «10А».

 Нажать кнопку MODE до появления индикатора «DC» на экране

прибора.

 Отключить напряжение в проверяемой

цепи, затем разомкнуть цепь в том
месте, в котором предполагается
провести измерение тока.

 Коснуться наконечником

измерительного щупа красного цвета
положительного контакта проверяемой
цепи, а наконечником измерительного
щупа черного цвета – отрицательного
контакта проверяемой цепи.

 Подать напряжение в указанную цепь.
 Проверить показания на экране прибора.

Инструкция по эксплуатации Профессиональный мультиметр

12

6-5. Измерение переменного тока (частоты, коэффициента заполнения)
ВНИМАНИЕ: нельзя выполнять измерения электрического тока 10A

дольше 30 секунд. Иначе, это может привести к повреждению прибора
и/или тестовых проводов.

 Вставить продольно-подпружиненный контакт тестового провода

черного цвета в отрицательный разъем «COM».

 Для измерения переменных токов до 4000 мкА установить

переключатель режимов в положение µA и вставить продольно­подпружиненный контакт тестового провода красног о цвета в
разъем «µA/mA».

 Для измерения переменных токов до 400 мА установить

переключатель режимов в положение mA и вставить продольно­подпружиненный контакт тестового провода красного цвета в
разъем «µA/mA».

 Для измерения переменного тока до 10 A установить

переключатель режимов в положение 10А/HZ/% и вставить
продольно-подпружиненный контакт тестового провода красного
цвета в разъем «10А».

 Нажать кнопку MODE до появления индикатора «AC» на экране

прибора.

 Отключить напряжение в проверяемой цепи, затем разомкнуть

цепь в том месте, в котором предполагается провести измерение
тока.

 Коснуться наконечником измерительного щупа красного цвета

контакта под напряжением, а наконечником измерительного щупа
черного цвета – нейтрального контакта проверяемой цепи.

 Подать напряжение в указанную цепь.
 Проверить показания на экране прибора. В диапазоне измерений

10А показания выводятся на дополнительный экран с правой
стороны.

 Нажать и удерживать кнопку MODE для вывода показаний «Hz».
 Быстро нажать кнопку MODE, на экране отображается индикатор

«%». Проверить показания коэффициента заполнения на экране
прибора.



13

 Нажать кнопку MODE для перехода в текущий режим измерения

тока.

 Нажать кнопку EXIT в течение 2 секунд для входа в режим «АС+DC».

Проверить постоянный ток и действующее значение переменного
тока.

6-6. Измерение сопротивления
ПРЕДУПРЕЖДЕНИЕ: во избежание удара электрическим током

необходимо отключить напряжение от проверяемого устройства и
разрядить все конденсаторы перед началом измерений. Отключить
батареи и отсоединить кабели.

 Установите переключатель режимов в положение
 Вставить продольно-подпружиненный контакт тестового провода

черного цвета в разъем «COM» и продольно-подпружиненный
контакт тестового провода красного цвета в разъем

« ».

 Нажать кнопку MODE до появления индикатора «Ω» на экране

прибора.

 Коснуться наконечниками щупов контактов проверяемой цепи или

компонента. Отсоединить компонент частично или полностью от
электроцепи во избежание искажения результатов измерения.

Инструкция по эксплуатации Профессиональный мультиметр

14

 Проверить показания сопротивления на экране прибора.

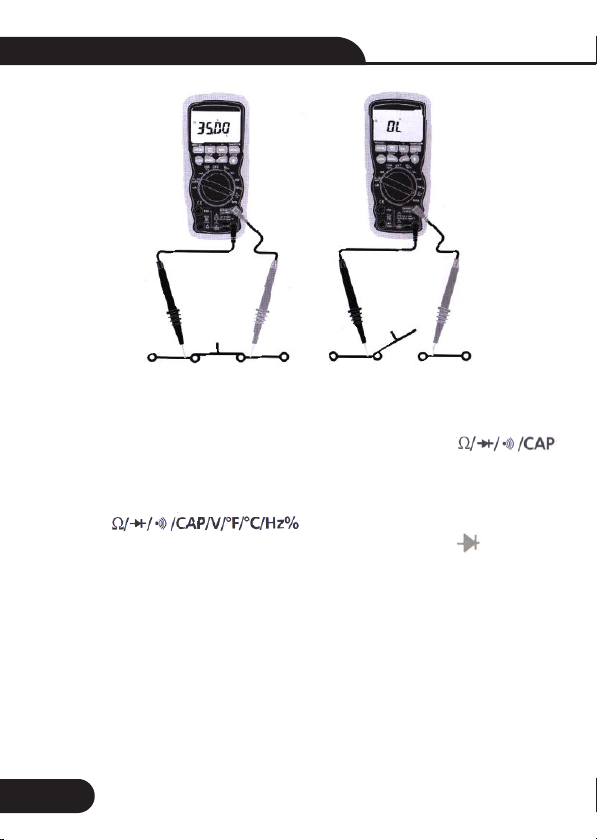

6-7. Проверка на обрыв
ПРЕДУПРЕЖДЕНИЕ: во избежание удара электрическим током нельзя

проверять на обрыв цепь или провод под напряжением.

 Установить переключатель режимов в положение
 Вставить продольно-подпружиненный контакт тестового провода

черного цвета в разъем «COM» и продольно-подпружиненный
контакт тестового провода красного цвета в разъем

« ».

 Нажать кнопку MODE до появления индикаторов «•)))» и «Ω» на

экране прибора.

 Коснуться наконечниками измерительных щупов контактов

проверяемой цепи или провода.

 Если сопротивление цепи окажется ниже прим. 35 Ом сработает

звуковой сигнал. В случае разомкнутого состояния цепи на экране
прибора отображается «OL».

15

6-8. Тест диодов

 Установить переключатель режимов в положение
 Вставить продольно-подпружиненный контакт тестового провода

черного цвета в разъем «COM» и продольно-подпружиненный
контакт тестового провода красного цвета в разъем

« ».

 Нажать кнопку MODE до появления индикаторов « » и «V» на

экране прибора.

 Коснуться наконечниками измерительных щупов контактов

тестируемого диода. Напряжение в прямом направлении
измерения составляет 0,4 – 0,7В. Напряжение в обратном
направлении – «OL». В случае короткого замыкания диода
показания в обоих направления измерения составят примерно 0В,
а при обрыве – «OL».

Инструкция по эксплуатации Профессиональный мультиметр

16

6-9. Измерение емкости
ПРЕДУПРЕЖДЕНИЕ: во избежание удара электрическим током

необходимо отключить напряжение от проверяемого устройства и
разрядить все конденсаторы перед началом измерений. Отключить
батареи и отсоединить кабели.

 Установите переключатель режимов в положение
 Вставить продольно-подпружиненный контакт тестового провода

черного цвета в разъем «COM» и продольно-подпружиненный
контакт тестового провода красного цвета в разъем

« ».

 Нажать кнопку MODE до появления индикатора «F» на экране

прибора.

 Коснуться наконечниками щупов контактов проверяемого

конденсатора.

 Проверить показание емкости на экране прибора.

17

6-10. Измерение температуры

 Установите переключатель режимов в положение Temp.
 Вставить температурный датчик в разъемы прибора с

соблюдением полярности подключения.

 Нажать кнопку MODE до момента отображения индикатора «°С»

или «°F».

 Коснуться наконечником

температурного датчика поверхности,
температуру которой следует измерить.
Удерживать наконечник датчика в этом
положении до момента стабилизации
показаний на экране прибора (примерно
30 секунд).

 Проверить показания температуры на

экране прибора.

Замечание: температурный датчик оснащен мини разъемом типа К.
Мини разъем поставляется с переходником, имеющим продольно­подпружиненные контакты для подсоединения к прибору.

Инструкция по эксплуатации Профессиональный мультиметр

18

6-11. Измерение коэффициента заполнения (электронное)

 Установить поворотный переключатель в положение Hz/%.
 Вставить продольно-подпружиненный контакт тестового провода

черного цвета в разъем «COM» и продольно-подпружиненный
контакт тестового провода красного цвета в разъем

« ».

 Коснуться наконечниками измерительных щупов контактов

тестируемой цепи.

 Проверить показания частоты на экране прибора.
 Нажать кнопку MODE, на экране отображается индикатор «%».
 Проверить показания коэффициента заполнения на экране

прибора.

6-12. Измерение петлевого тока 4-20мА в %

 Выполнить подключение измерительных щупов, как указано в

разделе измерения постоянных токов в диапазоне мА.

 Установить переключатель режимов в положение «4-20мА%».
 На экране прибора отображается ток в %: 0мА = -25%, 4мА = 0%,

20мА = 100%, 24мА = 125%.

19

6-13. Автоматический/ручной выбор диапазонов измерений

После включения прибор работает в режиме автоматического выбора
диапазона измерений, в котором подбирается наиболее подходящий
диапазон измерений. В некоторых случаях требуется выполнить ручной
выбор диапазона измерений. Для этого необходимо выполнить
следующее.

 Нажать кнопку RANGE для перехода в режим ручного выбора

диапазона измерений. На экране погаснет индикатор «AUTO».

 При каждом нажатии кнопки RANGE включается очередной

диапазон измерений.

 Для перехода в автоматический режим выбора диапазона

измерений следует нажать кнопку EXIT.

Замечание: ручной режим выбора диапазонов не работает в режиме
измерения температуры.

6-14. Измерение максимальных/минимальных значений

 Нажать кнопку MAX/MIN для включения данного режима

измерений. На экране прибора отображается индикатор «MAX».
Прибор на левом дополнительном экране показывает
максимальное измеренное значение и обновляет его при
появлении еще более высокого значения, а на правом
дополнительном экране показывает минимальное измеренное
значение и обновляет его при появлении меньшего значения.

 Для выхода из режима MAX/MIN нажать и удерживать кнопку

EXIT.

6-15. Режим Relative (измерение относительных значений)

Измерение относительно установленного значения параметра.
Стандартное значение напряжения, электрического тока и др. можно
сохранить в памяти устройства. В этом режиме на экран прибора
выводятся относительные значения измеренных параметров
(фактическое значение – стандартное значение).

Замечание: данная функция не работает в режиме измерений 4-20мА.

Инструкция по эксплуатации Профессиональный мультиметр

20

 Выполнить измерение согласно требованиям инструкции.
 Нажать кнопку REL для сохранения стандартного (установленного)

значения параметра, включается индикатор «REL».

 На левом дополнительном экране отображается разница между

установленным и текущем значениями параметра. На правом
дополнительном экране отображается установленное значение, на
основном экране – значение после тестирования REL.

 Нажать кнопку EXIT повторно для перехода в стандартный режим

работы.

6-16. Подсветка экрана прибора

Нажать кнопку « », чтобы включить подсветку экрана прибора.
Подсветка автоматически погаснет по истечению времени,
установленного в параметре SET. Нажать кнопку EXIT для выхода из
режима включения подсветки.

6-17. Режим HOLD (фиксация данных)

Режим предназначен для фиксации данных на экране. Следует быстро
нажать кнопку HOLD для включения режима или его выключения.

6-18. Режим Peak HOLD (фиксация пиковых данных)

Режим фиксирует пиковые значения постоянного и переменного
напряжения или тока. Прибор может запоминать положительные и
отрицательные пиковые значения, действующие в течение 1 мс. Нажать
кнопку PEAK, на левом дополнительном экране отображаются
индикаторы «PEAK» и «МАХ». Индикатор «MIN» отображается на правом
дополнительном экране. Показания прибора обновляются, если
регистрируются пики сигнала меньшего значения. Нажать кнопку EXIT для
выхода из данного режима. Автоматическое выключение прибора
приводит к отключению данного режима измерения.

6-19. Запись данных (сохранение/восстановление)

 Режим STORE (сохранения)

В текущем режиме тестирования нажать кнопку STORE один раз, чтобы
включить данный режим. В левом верхнем углу ЖК-экрана

21

отображается NOXXXX, который представляет собой текущий номер
ячейки памяти. Затем следует нажать кнопку Peak HOLD для изменения
первоначального номера ячейки памяти 0000 (при следующем нажатии
произойдет возврат к первоначальному номеру).
В правом верхнем углу ЖК-экрана отображается ХХХХ, в котором
отмечено количество использованных ячеек памяти.
Нажать кнопку STORE повторно, чтобы войти в режим настройки
интервала записи.
В левом верхнем углу отображается 0000S, в котором устанавливается
временной интервал записи. С помощью кнопок «+» и «-» интервал
выбирается в диапазоне значений 0-255 с.
Если интервал записи 0000S, следует нажать кнопку STORE повторно для
входа в режим «ручной» записи, снова нажать указанную кнопку для
включения записи.
Если интервал записи находится в диапазоне 1-255S, нажать кнопку
STORE, чтобы приступить к автоматической записи с ячейки 0000.
Продолжительность записи отображается в левом верхнем углу, данные
выводятся в правом верхнем углу (отображаются только четыре цифры).
Для выключения режима записи следует нажать кнопку EXIT.
При необходимости удаления всех данных из памяти:
если питание включено, удерживая кнопку EXIT, нажать OFF, затем
отпустить кнопку EXIT, подсветка ЖК-экран трижды включится, трижды
прозвучит сигнал зуммера, это означает, что все данные из памяти
удалены.

 Режим RECALL (восстановление)

Нажать кнопку STORE на две секунды, чтобы включить данный режим.
В левом верхнем углу отображается ХХХХ, в котором указан текущий
номер ячейки памяти. В правом верхнем углу выводится ХХХХ, в котором
отмечено количество использованных ячеек памяти.
Быстро нажать кнопку Peak HOLD один раз, чтобы вывести данные в
ячейках 0000 – ХХХХ. Повторно нажимать кнопку для вывода очередной
информации.
С помощью кнопок «+» и «-» выбрать номер ХХХХ в левом верхнем углу
и записанные данные в правом верхнем углу экрана.
Для выключения режима нажать кнопку EXIT.

Инструкция по эксплуатации Профессиональный мультиметр

22

6-20. Режим беспроводной передачи данных

В соответствии с указаниями инструкции по работе с беспроводной
системой связи установить программу и беспроводное приемное
устройство на ПК, затем открыть рабочий интерфейс. Удерживать кнопку
« USB» в течение 2 секунд, войти в режим беспроводной передачи
данных, на ЖК-экране отображается индикатор «RF» в правом верхнем
углу. После получения сигнала приемником устройства, индикатор « RF»
и индикаторная лампа приемника начинают синхронно мигать.
Настроить работу СОМ-порта ПК, нажать кнопку обмена данными в
состояние ON, на рабочем интерфейсе отображаются данные
тестируемого параметра и синхронно передаются на ПК.
Вследствие увеличения силы тока (примерно 28мА по сравнению с 5мА),
прибор позволяет записывать и отправлять сигнал достаточно быстро, со
скоростью одна запись в секунду. Поэтому требуется 2,5 часа для
выполнения тестирования и записи 9000 данных. Нажать кнопку EXIT
для выхода из режима записи, затем удерживать кнопку STORE в
течение 2 секунд, чтобы войти в режим RECALL (восстановление), нажать
кнопку HOLD, все 9000 данных направляются в ПК. В нем необходимо
настроить время включения записи и интервал между записями.
См. руководство по эксплуатации ПК, инструкцию по работе
беспроводной системы передачи данных.
Дистанция для передачи данных – до 10 м.

6-21. Настройка параметров (SET)

Нажать кнопку RANGE, чтобы войти в режим настройки SET. Затем снова
нажать указанную кнопку для перемещения между параметрами.
Параметры настройки (последовательно):
А: верхнее пороговое значение срабатывания зуммера
В: нижнее пороговое значение срабатывания зуммера
С: время автоматического выключения питания
D: выключение звука
Е: продолжительность включения подсветки ЖК-экрана

С помощью кнопок « », «+», «-», « » выбрать требуемый параметр.

23

Нажимать кнопку SETUP для сохранения настройки выбранного
параметра и перехода в режим тестирования. Новые настройки
сохранены. Если нажать кнопку EXIT в момент выполнения настроек, они
не сохраняются (сбрасываются).

6-22. Измерение в режиме АС+DC

Во всех режимах измерения переменных значений В, мВ, 10А, мА, мкА
нажать кнопку EXIT в течение 2 секунд ля входа в режим измерения
«АС+DC». Точность измерения соответствует режиму измерения
переменных значений. На ЖК-экране отображается индикатор «АС+DC».
Нажать кнопку EXIT для выхода из данного режима.

6-23. Индикатор низкого заряда батареи

При появлении индикатора « » на экране прибора элемент питания
требует замены.

7. Обслуживание

ПРЕДУПРЕЖДЕНИЕ: во избежание удара электрическим током

отсоединить тестовые провода от источника напряжения перед снятием
крышки батарейного отсека, крышки отсека предохранителей или задней
крышки.

ПРЕДУПРЕЖДЕНИЕ: во избежание удара электрическим током нельзя
включать прибор с открытым батарейным отсеком.

Мультиметр имеет длительный срок службы при соблюдении следующих
требований:

 ХРАНИТЬ ПРИБОР В СУХОМ МЕСТЕ. Если он покрыт влагой,

необходимо протереть его.

 ЭКСПЛУАТИРОВАТЬ И ХРАНИТЬ ПРИБОР ПРИ НОРМАЛЬНОЙ

ТЕМПЕРАТУРЕ. Экстремальные температуры сокращают срок

службы электронных компонентов, приводят к деформации или
разрушению пластиковых деталей.

 ОБРАЩАТЬСЯ С ПРИБОРОМ ОСТОРОЖНО И АККУРАТНО. В случае

падения могут получить повреждение его электронные детали или
корпус.

Инструкция по эксплуатации Профессиональный мультиметр

24

 ХРАНИТЬ ПРИБОР В ЧИСТОТЕ. Протирать прибор влажной тканью.

НЕ использовать химические очистители или растворители.

 УСТАНАВЛИВАТЬ ТОЛЬКО НОВЫЕ ЭЛЕМЕНТЫ ПИТАНИЯ

РЕКОМЕНДУЕМОГО ТИПА И РАЗМЕРОВ. Извлечь разряженные

элементы питания во избежание их вытекания и повреждения
прибора.

 ПРИ ДЛИТЕЛЬНОМ ХРАНЕНИИ ПРИБОРА предварительно извлечь

элементы питания во избежание повреждения прибора.

7-1. Установка элемента питания
ПРЕДУПРЕЖДЕНИЕ: во избежание удара электрическим током

отсоединить тестовые провода от источника напряжения перед снятием
крышки батарейного отсека.

 Выключить питание и отсоедините тестовые провода от прибора.
 Открутить два винта (В) крепления крышки отверткой с крестовым

наконечником и снять заднюю крышку батарейного отсека.

 Установить элемент питания в держатель при соблюдении

полярности.

 Установить крышку батарейного отсека на место. Закрепить ее двумя

винтами.

ПРЕДУПРЕЖДЕНИЕ: во избежание удара электрическим током нельзя
включать прибор с открытым батарейным отсеком.

ПРИМЕЧАНИЕ: если прибор работает неправильно, необходимо
проверить состояние предохранителей / элемента питания и их
установку.

7-2. Замена предохранителей
ПРЕДУПРЕЖДЕНИЕ: во избежание удара электрическим током

отсоединить тестовые провода от источника напряжения перед снятием
крышки отсека предохранителей.

 Отсоедините тестовые провода от прибора.
 Снять защитный резиновый кожух.

25

 Снять крышку батарейного отсека (открутить два винта «В») и

элемент питания.

 Открутить шесть винтов «А» крепления задней крышки.
 Осторожно извлечь старый предохранитель из прибора и установить

новый предохранитель в держатель.

 Использовать подходящие предохранители (малоинерционный

предохранитель 0,5A/1000В для диапазона измерений до 400мA
[SIBA 70-172-40] и малоинерционный предохранитель 10A/1000В для
диапазона измерений 20A [SIBA 50-199-06]).

 Установить заднюю крышку, элемент питания и крышку батарейного

отсека на место.

ПРЕДУПРЕЖДЕНИЕ: во избежание удара электрическим током нельзя
включать прибор со снятой крышкой отсека предохранителей.

Режим

Диапазон

Ед.

измерения

Точность

Постоянное
напряжение

400 мВ

0,01мВ

±(0,06% показ. + 4)

4В

0,0001В

40В

0,001В

400В

0,01В

1000В

0,1В

±(0,1% показ. + 3)

Переменное
напряжение
(АС+DC)
50-1000Гц

400мВ

0,01мВ

±(1% показ. + 40)

4В

0,0001В

±(1% показ. + 30)

40В

0,001В

400В

0,01В

1000В

0,1В

Характеристики переменного напряжения установлены в
интервалах диапазонов значений: от 5 до 100%

Постоянный
ток

400мкА

0,01 мкА

±(1,0% показ. + 3)

4000мкА

0,1 мкА

40мА

0,001мА

400мА

0,01мА

10А

0,001А

(20А: не более 30 сек при сниженной точности изм.)

Переменный
ток

(АС+DC)

50-1000Гц

400мкА

0,01 мкА

±(1,0% показ. + 3)

4000мкА

0,1 мкА

40мА

0,001мА

400мА

0,01мА

10A

0,001А

(20А: не более 30 сек при сниженной точности изм.)

Характеристики переменного тока установлены в
интервалах диапазонов значений: от 5 до 100%

Сопротивление

400 Ом

0,01 Ом

±(0,3% показ. + 9)

4 кОм

0,0001кОм

±(0,3% показ. + 4)

40 кОм

0,001 кОм

Инструкция по эксплуатации Профессиональный мультиметр

26

8. Характеристики

400 кОм

0,01 кОм

4 МОм

0,001 МОм

40 МОм

0,001 МОм

±(2,0% показ. + 10)

Емкость

40 нФ

0,001 нФ

±(3,5% показ. + 40)

400 нФ

0,01 нФ

4 мкФ

0,0001мкФ

±(3,5% показ. + 10)

40 мкФ

0,001мкФ

400 мкФ

0,01мкФ

4000 мкФ

0,1мкФ

±(5% показ. + 10)

40 мФ

0,001мФ

Частота

(электронная)

40 Гц

0,001 Гц

±(0,1% показ. + 1)

400 Гц

0,01 Гц

4 кГц

0,0001 кГц

40 кГц

0,001 кГц

400 кГц

0,01 кГц

4 МГц

0,1 кГц

40 МГц

0,001 МГц

100МГц

0,01Мгц

Не определен

Чувствительность: мин. 0,8В (действующее значение) при коэффициенте
заполнения 20-80% и частоте <100кГц, мин. 5В (действующее значение) при
коэффициенте заполнения 20-80% и частоте >100кГц.

Частота

(электрическая)

40Гц-10кГц

0,01Гц­0,001кГц

±(0,5% показ.)

Чувствительность: 1В (действующее значение)

Коэффициент

заполнения

0,1 – 99,9%

0,01%

± (1,2% показ. + 2)

Длительность импульса: 100мкс-100мс, частота: 5Гц­150кГц

Температура

(тип К)

-50 до
1200°С

0,1°С

± (1,0% показ. + 2,5°С)

-58 до
2192°F

0,1°F

± (1,0% показ. + 4,5°F)

(без учета точности датчика)

4-20мА%

-25 до
125%

0,01%

±50 показ.
0мА = -25%, 4мА = 0%, 20мА=100%, 24мА=125%

27

Инструкция по эксплуатации Профессиональный мультиметр

28

Замечание: параметры точности соответствуют температурам
окружающего воздуха 18 °C - 28 °C (65 °F - 83 °F) и относительной
влажности менее 75 %.
Калибровка шкалы переменного тока выполнена по синусоидальной
волне. Точность составляет ±(2% показ. + 2% всей шкалы), если волна
несинусоидальной формы имеет значение при вершине менее 3.
Замечание: точность измерения включает в себя:

 (% показания) – точность измерения в цепи.
 (+ цифра) – точность аналого-цифрового преобразования.

9. Основные характеристики

Емкость памяти 9999
Корпус двойной пластик, водонепроницаемый
Удар (падение) 2 метра
Контроль диодов тестовый ток не более 0,9мА, постоянное

Контроль на обрыв срабатывает звуковой сигнал, если сопротивление

Пиковое значение Продолжительность > 1мс
Датчик темп-ры Термопара К-типа
Входное >10МОм (постоянное напряжение)
сопротивление >9МОм (переменное напряжение)
Реакция действующее значение

AC TRMS Данное сокращение означает «действующее

Диапазон частот 50Гц – 1кГц
Крест-фактор ≤ 3 в диапазоне до 500В, со снижением линейности
нагрузки до ≤ 1,5 при 1000В
Экран ЖК, 40000 отсчетов, подсветка и графическая шкала

напряжение открытой цепи 2,8В, стандартно

ниже 35Ом (примерно), тестовый ток <0,35мА

среднеквадратичное значение» (метод расчета
напряжения и тока). Стандартные мультиметры
откалиброваны для измерения х арактеристик
синусоидальных волн, в случае измерения волн
другого типа или при наличии помех, результаты
измерения будут неточны. Мультиметр TRMS
одинаково точно измеряет параметры любого типа
сигнала.

29

Индикатор
перегрузки «OL»
Автоматическое примерно через 15 минут после последнего
выкл. питания измерения
Полярность автоматическая, знак (-) указывает на отрицательную

Быстродействие 2 измерения в секунду, номинально
Индикатор низкого
заряда батареи « » в случае низкого заряда элемента питания
Элемент питания один, 9В (NEDA 1604)
Предохранители диапазоны мкА, мА: 0,5А/1000В, керамический

Рабочие 5°C - 40 °C
температуры (41 °F - 104 °F)
Температуры -20 °C - 60 °C
хранения (-4 °F - 140 °F)
Относительная не более 80% при 31°С (87°F) со снижением
влажность линейности до 50 % при 40°С (104°F)
Отн. влажность
при хранении <80%
Рабочая высота не более 2000 м
Вес 342 г (с кожухом)
Размеры 187×81×50мм (с кожухом)
Безопасность прибор предназначен для работы с оборудованием

полярность измерений

малоинерционный. Диапазон А: 10А/1000В
керамический малоинерционный

электросетей, имеет двойную изоляцию в
соответствии с требованиями EN61010-1 и IEC61010-
1, ред. 2 (2001), соответствует кат.IV, 600В и кат.III,
1000В, степень загрязнения: 2. Прибор также
соответствует требованиям UL61010-1, ред. 2 (2004),
CAN/CSA С22.2 №61010-1, ред. 2 (2004), UL61010В-2-
031, ред. 1 (2003)
