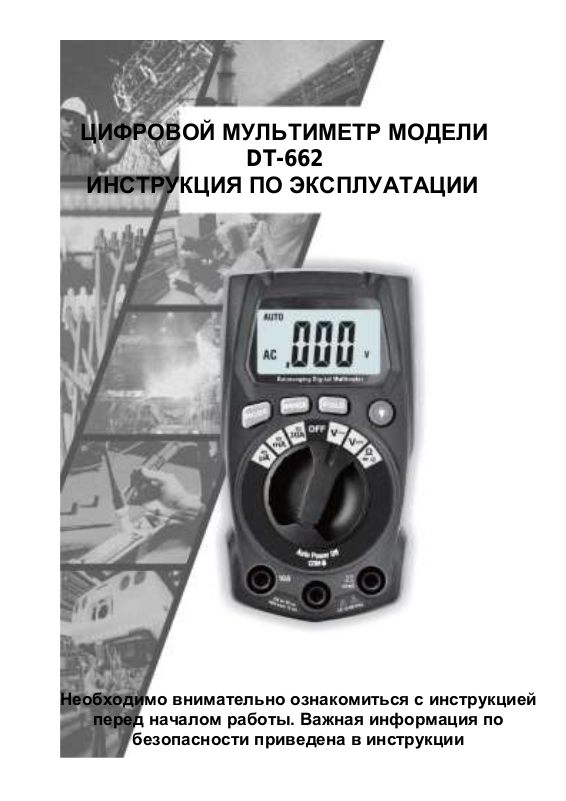

Page 1
Необходимо внимательно ознакомиться с инструкцией
перед началом работы. Важная информация по
безопасности приведена в инструкции
ЦИФРОВОЙ МУЛЬТИМЕТР МОДЕЛИ
DT-662
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Page 2
Мультиметр модели DT-662. Инструкция
2
Содержание
1. Требования безопасности 3
1-1. Международные символы безопасности 3
1-2. Меры предосторожности 3
1-3. Предупреждения 3
1-4. Внимание 3
2. Описание прибора 5
3. Символы и сигнализаторы 5
4. Характеристики 6
5 Порядок работы 8
5-1. Измерение постоянного/переменного напряжения 9
5-2. Измерение сопротивления 9
5-3. Контроль целостности диодов и цепи на обрыв 9
5-4. Кнопка выбора режимов (MODE) 10
5-5. Фиксация данных на ЖК-экране (DATA HOLD) 10
5-6. Кнопка выбора диапазона измерений (RANGE) 11
5-7. Кнопка подсветки ЖК-экрана 11
5-8. Замена элементов питания 11
6. Состав комплекта прибора 12
Page 3
Мультиметр модели DT-662. Инструкция
Данный символ (рядом с другой маркировкой или
возле контакта) указывает на необходимость
обращения к инструкции для получения
подробной информации.
Данный символ (возле контакта) указывает на то,
что при нормальных условиях эксплуатации здесь
может присутствовать опасное напряжение.
Символ двойной изоляции.
3
1. Требования безопасности
1-1 Международные символы безопасности
1-2 Меры предосторожности
Не превышайте максимально допустимые значения
измеряемых параметров.
Не измеряйте сопротивление цепи под напряжением.
Если прибор не используется, установите поворотный
переключатель режимов в положение «OFF»
(выключено).
1-3 Предупреждения
Установите поворотный переключатель режимов в
соответствующее положение до начала измерений.
При измерении напряжения нельзя включать режимы
измерения тока или сопротивления.
Перед переключением на другой режим измерения
необходимо отсоединить тестовые провода от
измеряемой цепи.
Нельзя превышать предельные значения параметров
измерений.
1-4 Внимание
Неправильная работа с прибором может вызвать
повреждение, удар электрическим током, травмировать
вплоть до летального исхода.
Page 4
Мультиметр модели DT-662. Инструкция
4
Необходимо ознакомиться с инструкцией по эксплуатации
перед началом работы с прибором.
Следует обязательно отключить тестовые провода перед
заменой элемента питания прибора. Проверьте состояние
тестовых проводов и прибора на наличие повреждений
перед началом работы. Отремонтируйте или замените
устройство в случае необходимости.
При измерении напряжений выше 25В (переменный ток) и
35В (постоянный ток) соблюдайте меры предосторожности,
так как данные напряжения считаются опасными.
Извлеките элемент питания из прибора, если не
предполагается его использовать в течение длительного
периода времени. Следует разрядить конденсаторы и
отключить напряжение питания в измеряемом элементе
перед проведением проверки сопротивления, исправности
диодов, контроле на обрыв.
Проверка напряжения в электрических розетках может
вызвать определенные затруднения из-за сложности
подключения к контактам розетки. Используйте другие
методы проверки, чтобы убедиться в отсутствии
напряжения на контактах розетки.
Если прибор используется с нарушением требований
эксплуатации, его электрическая защита может быть
нарушена.
Page 5
Мультиметр модели DT-662. Инструкция
5
2. Описание прибора
1. ЖК-дисплей
2. Кнопка RANGE
3. Кнопка MODE
4. Поворотный
переключатель
режимов
5. Разъем для измерения
токов до 10А
6. Разъем COM
7. Разъем V Ω CAP
μА mA
(напряжение, сопротивление,
емкость, целостность диодов,
контроль на обрыв, мкА, мА)
8. Кнопка подсветки
9. Кнопка Data Hold
10. Крышка батарейного отсека
3. Символы и сигнализаторы
HOLD Режим «Data Hold»
Знак минус
0 до 1999 2000 отсчетов
AUTO Режим «Auto Range»
DC/AC Постоянный/переменный ток
mV или V Милливолт или вольт (напряжение)
Режим проверки диодов
Режим проверки на обрыв
Низкий заряд батареи
Page 6
Мультиметр модели DT-662. Инструкция
Режим
Диапазон
Точность
Постоянное
напряжение
200мВ
(0,8% показ.+ 2)
2В
(1,5% показ.+ 2)
20В
200В
600В
(2% показ.+ 2)
Переменное
напряжение
200мВ
(1,5% показ.+ 35)
2В
(1,8% показ.+ 8)
20В
200В
600В
(2,5% показ.+ 8)
Постоянный ток
200мкА
(1,0% показ. + 3)
2000мкА
(1,5% показ. + 3)
20мА
200мA
10A
(2,5% показ. + 5)
Переменный ток
200мкА
(1,5% показ. + 5)
2000мкА
(2,0% показ. + 5)
20мА
200мA
10A
(3,0% показ. + 7)
6
Ω Ом (сопротивление)
A Ампер (ток)
F Фарад (емкость)
Hz Герц (частота)
n,m,μ, k,M Перечень единиц измерения: нано, милли,
микро, кило и мега
4. Характеристики
Page 7
Мультиметр модели DT-662. Инструкция
Сопротивление
200Ом
(1,0% показ. + 4)
2000Ом
(1,5% показ. + 2)
20кОм
200кОм
2МОм
(2,5% показ. + 3)
20МОм
(3,5% показ. + 5)
Тест диодов
Тестовый ток 0,3 мА
стандартно, постоянное
напряжение разомкнутой цепи
1,5В стандартно
Контроль на обрыв
Пороговое значение <150 Ом,
тестовый ток < 0,5 мА
Индикатор низкого
заряда батареи
« » отображается на
экране прибора
Индикатор перегрузки
«OL» отображается на экране
прибора
Быстродействие
2 измерения в сек., номинально
Входное сопротивление
10 МОм (постоянный и
переменный ток)
Экран
ЖК, 2000 отсчетов
Частота переменного
тока
50-400Гц
Частота напряжения
переменного тока
50-400Гц
Рабочий диапазон
температур
От 41 до 104°F (от 5 до 40°С)
Диапазон температур
при хранении
От – 4 до 140°F (от -20 до
60°С)
7
ЗАМЕЧАНИЕ: точность в форме ± (% показания + знач.)
соответствует условиям окружающей среды: температура
воздуха 23°C ± 5°С и относительная влажность менее 80%.
В качестве стандартного сигнала переменного тока принят
сигнал синусоидальной формы.
Page 8
Мультиметр модели DT-662. Инструкция
Относительная
влажность во время
работы
Относительная
влажность при
хранении
До 80% при 87°F (31°С);
снижается линейно до 50%
при 104°F (40°С)
Не более 80%
Высота над уровнем
моря
Не более 7000 футов (2000 м)
Электрическая
безопасность
600В, категория III
Элемент питания
Батарея 2׫ААА»
Автоматическое
выключение
Примерно через 15 минут
Безопасность
Для работы в помещении,
категория по перенапряжению
– II, степень загрязнения – 2.
Категория II относится к
прибору, его оснащению и
т.д., переходные напряжения
для прибора ниже напряжений
категории III.
8
5. Порядок работы
Замечание. Необходимо ознакомиться со всеми
предупреждениями и мерами предосторожности,
которые указаны в разделе по безопасности данной
инструкции перед началом работы. Установите поворотный
переключатель режимов в положение «OFF» (выключено),
если прибор не используется.
Page 9
Мультиметр модели DT-662. Инструкция
9
5-1 Измерение постоянного/переменного
напряжения
1. Вставьте тестовый провод черного цвета в
отрицательный разъем СОМ, красный тестовый
провод в разъем V.
2. Установите поворотный переключатель в положение
V.
3. Выберите режим AC или DC с помощью кнопки MODE.
4. Подсоедините тестовые провода прибора
параллельно измеряемой цепи.
5. Проверьте показания напряжения на экране прибора.
5-2 Измерение сопротивления
1. Вставьте тестовый провод черного цвета в
отрицательный разъем СОМ, красный тестовый
провод в положительный разъем.
2. Выберите режим Ω с помощью поворотного
переключателя режимов.
3. Коснитесь измерительными щупами контактов
измеряемой цепи или устройства. При проведении
измерения целесообразно отключить проверяемое
устройство от цепи (можно частично), чтобы
сопротивление последней не влияло на результат.
4. Проверьте показания сопротивления на экране
прибора.
5-3 Контроль целостности диодов и цепи на
обрыв
1. Вставьте продольно-подпружиненный контакт
тестового провода черного цвета в отрицательный
разъем СОМ, продольно-подпружиненный контакт
тестового провода красного цвета в разъем для
проверки диодов.
2. Установите поворотный переключатель в положение
Ω .
Page 10
Мультиметр модели DT-662. Инструкция
Красный щуп
Красный щуп
Черный щуп
Измерение в прямом
направлении
Измерение в обратном
направлении
10
3. Нажимайте кнопку MODE до появления на экране
прибора индикатора « ».
4. Коснитесь измерительными щупами прибора
контактов проверяемого диода. Напряжение при
прямом подключении щупов составит 0,4-0,7В.
Напряжение в обратном направлении отображается
как «OL». Если диод имеет короткое замыкание, то на
экране прибора отображается примерно 0 мВ.
Если в диоде присутствует обрыв, «OL» отображается и
при прямом, и при обратном подключении измерительных
щупов.
Если в режиме проверки на обрыв сопротивление цепи
составляет ниже 150Ом, срабатывает звуковой сигнал.
5-4 Кнопка выбора режимов (MODE)
Позволяет выбрать режим измерения: постоянное/
переменное напряжение, сопротивление/целостность
диодов/контроль на обрыв, постоянный/переменный ток.
5-5 Фиксация данных на ЖК-экране (DATA HOLD)
Для фиксации данных на ЖК-экране следует нажать кнопку
Data Hold. Она расположена с левой стороны прибора
(верхняя кнопка). После включения данного режима на
экране прибора отображается индикатор «HOLD». Повторно
нажмите данную кнопку для выключения режима фиксации
данных и перехода в стандартный режим работы прибора.
Page 11
Мультиметр модели DT-662. Инструкция
Наименование
Кол-во
Примечание
Мультиметр
1 Измерительные провода
2
Источник питания
2
Элементы ААА
Руководство по эксплуатации
1
Упаковочная коробка
1
11
5-6 Кнопка выбора диапазона измерений (RANGE)
Прибор работает в режиме автоматического выбора
диапазона измерений, в котором подбирается наиболее
подходящий диапазон измерений. В некоторых случаях
требуется выполнить ручной выбор диапазона измерений.
Для этого необходимо выполнить следующее:
1. Нажмите кнопку RANGE для перехода в режим
ручного выбора диапазона измерений. На экране
погаснет индикатор «Auto Range» и включится
индикатор «Manual Range».
2. При каждом нажатии кнопки включается очередной
диапазон измерений.
3. Для перехода в автоматический режим выбора
диапазона измерений следует нажать и удерживать
кнопку RANGE в течение 2 сек.
5-7 Кнопка подсветки ЖК-экрана
Подсветка ЖК-экрана включается автоматически. Если
требуется отключить подсветку, нажмите кнопку подсветки.
Нажмите кнопку повторно для включения подсветки экрана
прибора.
5-8 Замена элементов питания
1. Открутите крестообразный винт задней крышки.
2. Снимите крышку батарейного отсека.
3. Замените элементы питания новыми элементами 2×
типа «ААА».
4. Установите крышку на место, закрутите винт
крепления.
6. Состав комплекта прибора
Page 12
Мультиметр модели DT-662. Инструкция
12
Ред. 170317
