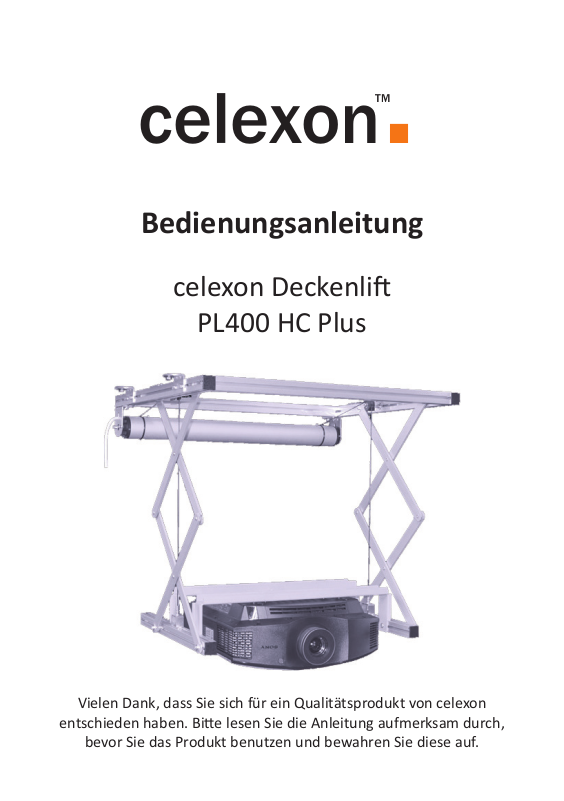

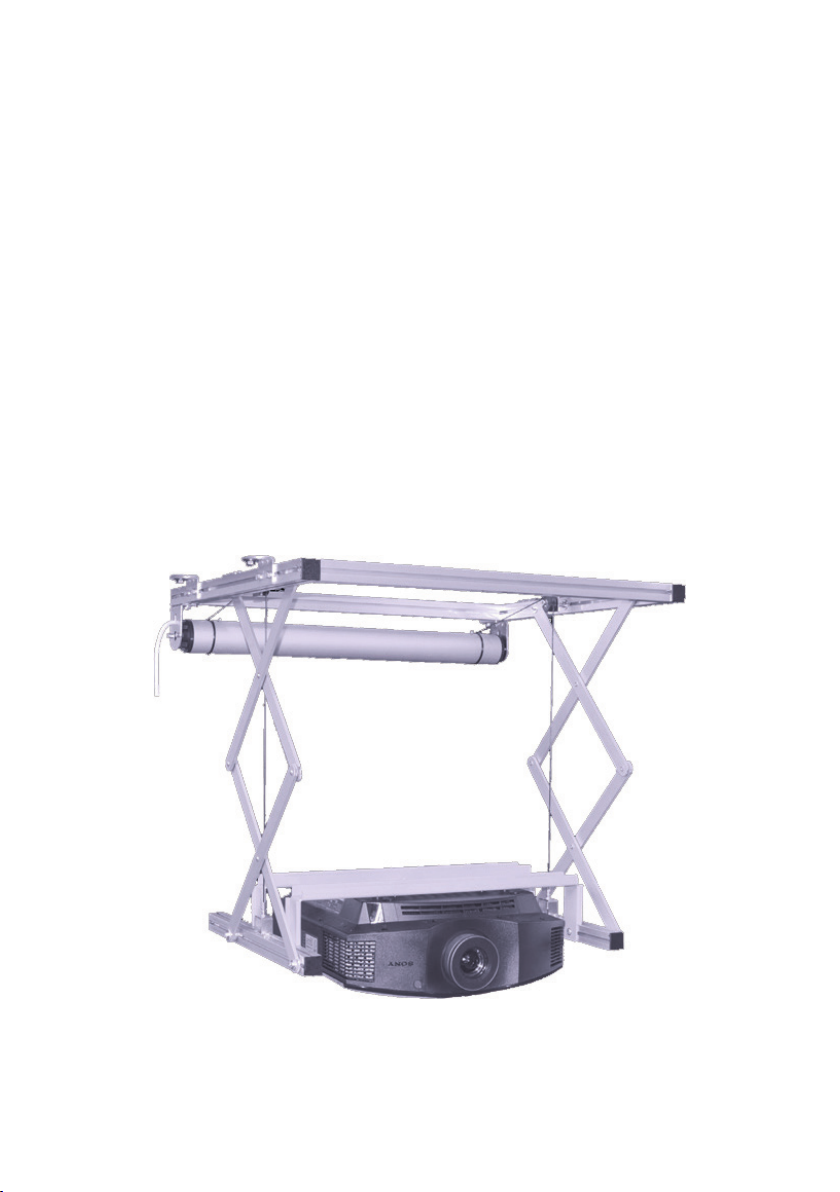

Bedienungsanleitung
celexon Deckenli
PL400 HC Plus
Vielen Dank, dass Sie sich für ein Qualitätsprodukt von celexon
entschieden haben. Bie lesen Sie die Anleitung aufmerksam durch,
bevor Sie das Produkt benutzen und bewahren Sie diese auf.
Page 2
Einleitung
Bitte lesen Sie nachfolgende Hinweise vor der Installation:
• Der Projektorenlift darf nur im Innenbereich installiert und genutzt werden.
• ES IST VERBOTEN SICH UNTER DEM LIFT AUFZUHALTEN.
• Versichern Sie sich, dass Ihr Projektionsbild in Ihre Projektionsfläche passt und
der Abstand des Lifts entsprechend gewählt ist.
• Unsachgemäße Nutzung des Lifts, insbesondere Übersteigung der Tragkraft,
kann in Schäden oder Abfallen des Liftes oder Teilen resultieren und wird nicht
durch die Garantie abgedeckt.
• celexon übernimmt keine Haftung für Schäden welche durch unsachgemäße
Nutzung verursacht werden.
• Der Lift-Motor wird auf 220V betrieben und darf nicht geöffnet oder verändert
werden.
• Unsachgemäße Wartung oder Veränderung des Motors kann elektrische Schläge
verursachen und ist sehr gefährlich.
• Für jegliche Reparaturen kontaktieren Sie den Hersteller.
• Prüfen Sie mindestens einmal jährlich die Stahlseile und die Befestigungsschrauben der Seile auf Ihre Festigkeit und Unversehrtheit. Im Falle einer
Beschädigung der Stahlseile müssen diese umgehend durch original Ersatzteile
vom Hersteller getauscht werden und der Lift darf nicht mehr genutzt werden.
Lieferumfang
Vor der Installation prüfen Sie dringend, ob alle nachfolgend aufgeführten Teile enthalten sind! Sollten Teile fehlen, kontaktieren Sie den Händler, bei welchem Sie das
Produkt gekauft haben und warten mit der Installation auf Vollständigkeit.

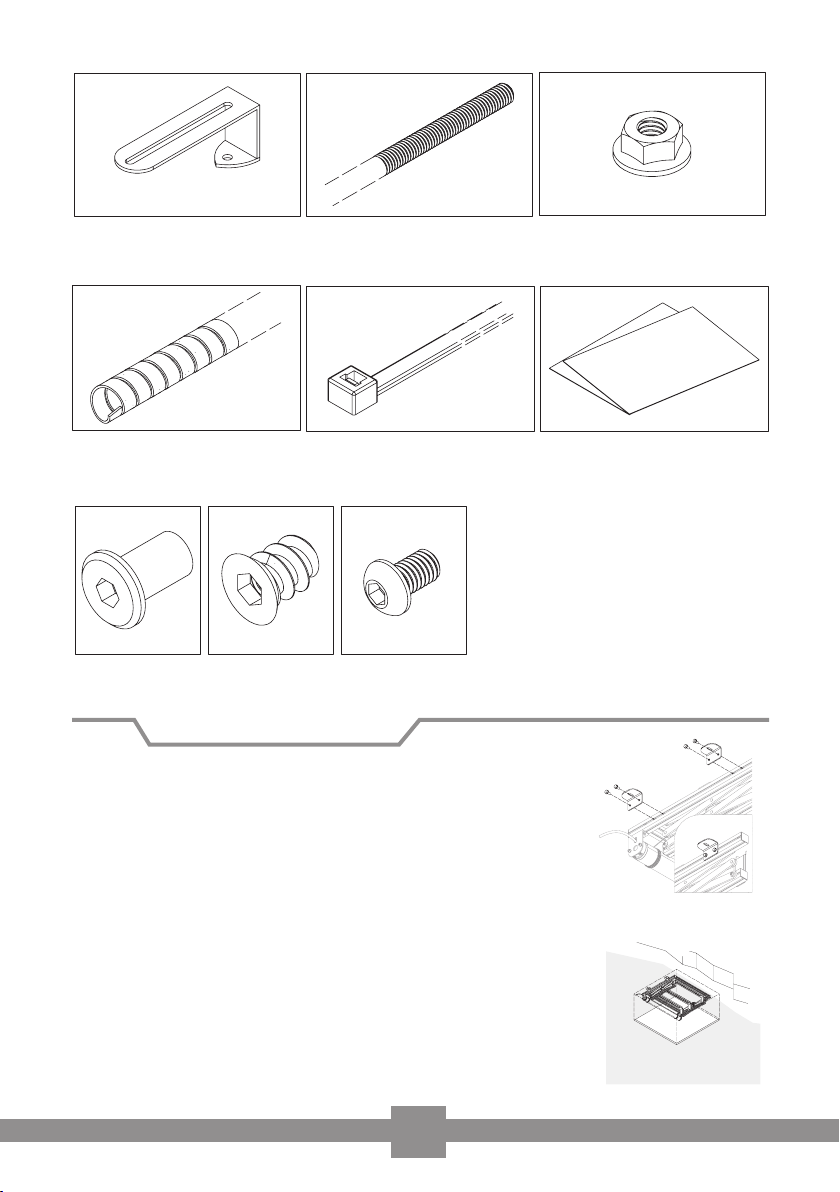

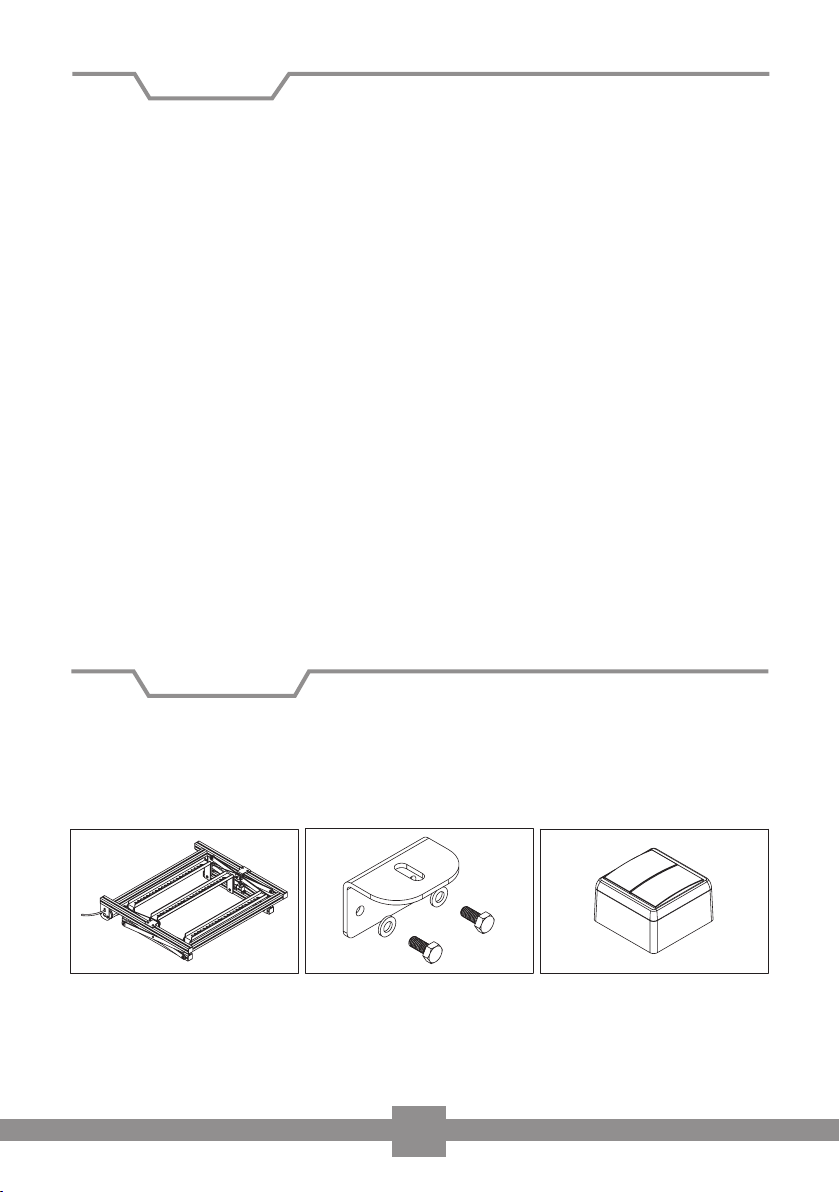

1x Deckenlift 4x Aluminium Winkel 1x Ein- Ausschalter
1
Page 3
4x Gleitwinkel 4x Gewindestange 12x M6 Mutter
M6x25cm
1x Kunststoff Spirale 5x Kabelbinder 1x Bedienungsanleitung
4x Hülsenschraube
4x Gewindeschraube
4x Schraube M6x10
fig. L1 fig. L2 fig. M
Installation
Schrauben Sie die 4 L-förmigen Aluminiumhalter (fig B) mit
den 8 Sechskantschrauben an den oberen Liftrahmen, wie in
Abbildung fig. 1 erkennen.
Montieren Sie den Lift an der Decke. Nutzen Sie hierfür ausschließlich für Ihr Tragwerk geeignete Schrauben und Dübel
(nicht im Lieferumfang) und stellen Sie sicher, dass der Lift
absolut waagerecht (Wasserwaage!) installiert wird. Nutzen
Sie ggf. Unterlegscheiben zwischen den Aluminiumhaltern
und der Decke um eine waagerechte Position zu erreichen.
Es ist sehr wichtig, den Lift absolut gerade zu installieren um
eine einwandfreie Funktion und möglichst geräuscharme
und dauerhafte Funktion zu gewährleisten. (Fig. 2)
2
fig. 1
fig. 2
Page 4

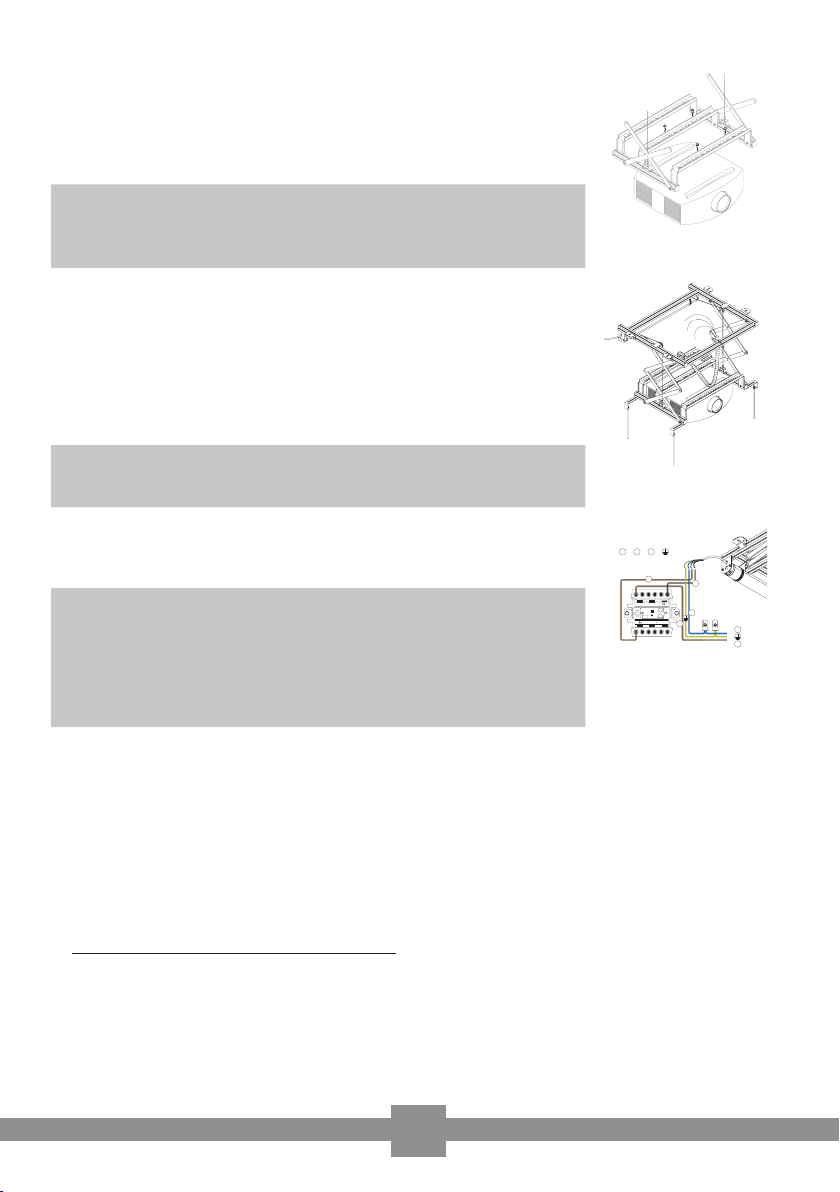

Nachdem der Lift gerade installiert wurde, positionieren Sie
Ihren Projektor unter den drei Montagewinkeln und befestigen
diesen mit den beiliegenden Schrauben (fig M) wie in Abbildung fig 3 zu erkennen.
ACHTUNG: Bitte stellen Sie sicher, dass sich der Lastschwerpunkt des Projektors in der Mitte des Lifts befindet! Sie
können die Montagewinkel dazu beliebig verschieben.
Lassen Sie nun das Strom- und Signalkabel des Projektors ca.
45cm von der Decke herab und führen diese gemeinsam durch
die Kunststoff Spirale. Fixieren Sie anschließend die Leitungen
in der Spirale mit Hilfe der Kabelbinder am oberen Aluminiumprofil (fig 4). Achten Sie darauf, die Kabel zur Rückseite des
Projektors zu führen.
fig. 3
ACHTUNG: Die Kunststoff Spirale darf die Auf- und Abwärtsbewegungen des Lifts nicht beeinträchtigen!
Nachdem der Lift installiert wurde, schließen Sie diesen an
dem mitgelieferten Schalter (fig C), wie in Abbildung fig 5 an.
ACHTUNG: Führen Sie diese Schritte nur im spannungsfreien
fig. 4
Blu�
Marrone�
Nero�
Giallo/verde�
Blue�
Brown�
Black�
Green/Yellow�
Blue�
Marron�
Noir�
Vert/Jaune�
Blau�
Braun�
Schwarz�
Grun/Gelb�
Azul
Marron
Negro
Verde/Amarillo
21281L
F
N
1368
CEBEC
V
EMA
D E
K
EUR
10A / 250
Zustand durch. Es besteht die Gefahr eines lebensgefährlichen
elektrischen Stromschlags! Sollten Sie unsicher im Umgang
mit elektrischer Spannung sein, lassen Sie diese Installation
fig. 5
von einer zertifizierten Elektrofachkraft durchführen!
Der nächste Schritt ist die Einstellung der oberen Endlage (Lift geschlossen) und der
unteren Endlage (Lift geöffnet)
Sollte der Projektor in einer abgehängten Decke genutzt werden, stellen Sie die
obere Endlage so ein, dass die Halterungen NICHT die Decke berühren. Die untere
Endlage wird so eingestellt, dass das projizierte Bild passend auf die Leinwand trifft.
Einstellung für den oberen Endpunkt:
ACHTUNG: Der obere Endpunkt darf NICHT weiter nach oben verlegt werden,
damit der Lift keinen Schaden nimmt. In diesem Falle erlischt die Garantie!
Außerdem MUSS bei einer abgehangenen Decke der obere Endpunkt eingestellt
werden, bevor die Deckenpanele an den Lift montiert wird.
3
Page 5

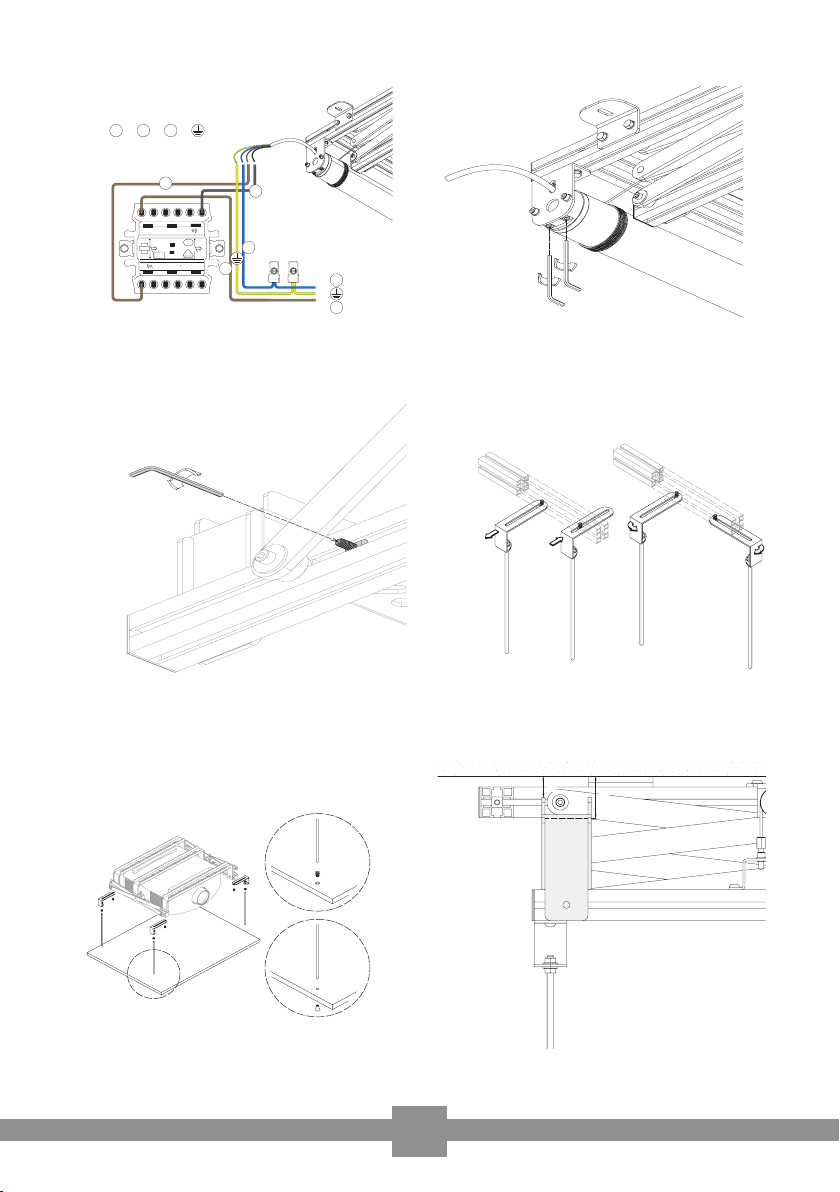

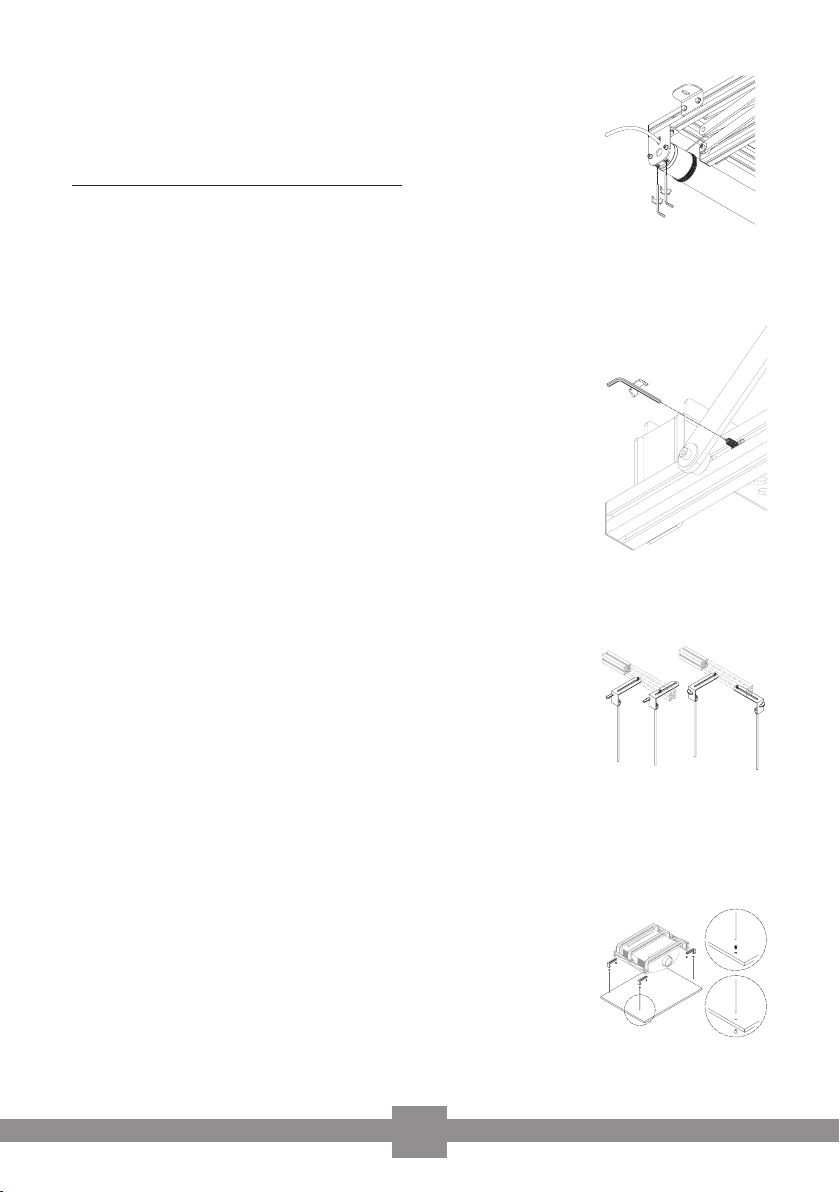

Drehen Sie die Schraube A am Motor wie in Abbildung fig 6
im Uhrzeigersinn um den Lift weiter unten zu stoppen.
Einstellung für den unteren Endpunkt:
Drehen Sie die Schraube B am Motor wie in Abbildung fig
6 im Uhrzeigersinn, um den Lift früher zu stoppen. Gegen
den Uhrzeigersinn drehen, um den Lift weiter auszufahren.
(Maximale Ausfahrtiefe 40cm!)
Der Deckenlift PL400 HC Plus ist mit zwei zusätzlichen Sicherheitsschrauben ausgestattet. Diese verhindern ein Ausfahren
des Lifts über den Endpunkt hinaus im Falle einer Störung des
Zugsystems und/oder einer Beschädigung der Stahlseile.
Sollte der untere Endabschaltpunkt verändert worden sein,
setzen Sie die Sicherheitsschrauben an die richtige Position
und fahren wie folgt fort:
1.) Nachdem der untere Endabschaltpunkt eingestellt wurde, fahren Sie den Lift bis zur unteren Abschaltung hinaus.
2.) Justieren Sie die Sicherheitsschrauben in die richtige Position, wie in Abbildung fig 7. Lösen Sie dazu die Schrauben und
positionieren diese 3mm vom Gleitpunkt des Scherensystems.
3.) Ziehen Sie die Sicherheitsschrauben auf beiden Seiten
wieder fest an.
fig. 6
fig. 7
Nachdem Sie die Endlagen eingestellt haben, montieren Sie
die 4 L-Winkel mit den Schrauben (fig D und fig M) unter den
Rahmen wie in Abbildung fig 8. Falls nötig, können Sie die
Metallwinkel in die von Ihnen gewünschte Position bringen.
Die Gewindestangen können Sie auf die gewünschte Länge
kürzen. Schrauben Sie diese mit den zugehörigen Muttern
an die zuvor befestigten Winkel.
An Ihrem Deckenpanel befestigen Sie nun die 4 Gewindeschrauben oder Hülsenschrauben (fig. L1/L2) an der korrekten Position und befestigen das Panel an den Gewindestangen (wie in fig. 9). Nachdem Ihr Decken-Panel angebracht
ist, prüfen Sie die Passgenauigkeit zum Deckenausschnitt.
Das Panel darf nicht am Ausschnitt schleifen oder daran
hängen bleiben, sondern genau mittig passend schließen.
4
fig. 8
fig. 9
Page 6
Die Installation des Lifts ist abgeschlossen, wenn alle Schrauben fest angezogen sind, das Panel mittig Deckenausschnitt
bündig abschließt, die Ausfahrtiefe nicht mehr als 40cm beträgt und der Lift nur soweit einfährt, dass der Projektor, Teile
des Liftes und Verkabelung frei laufen und nicht eingeklemmt
werden oder gegen die Tragende Decke gedrückt werden.

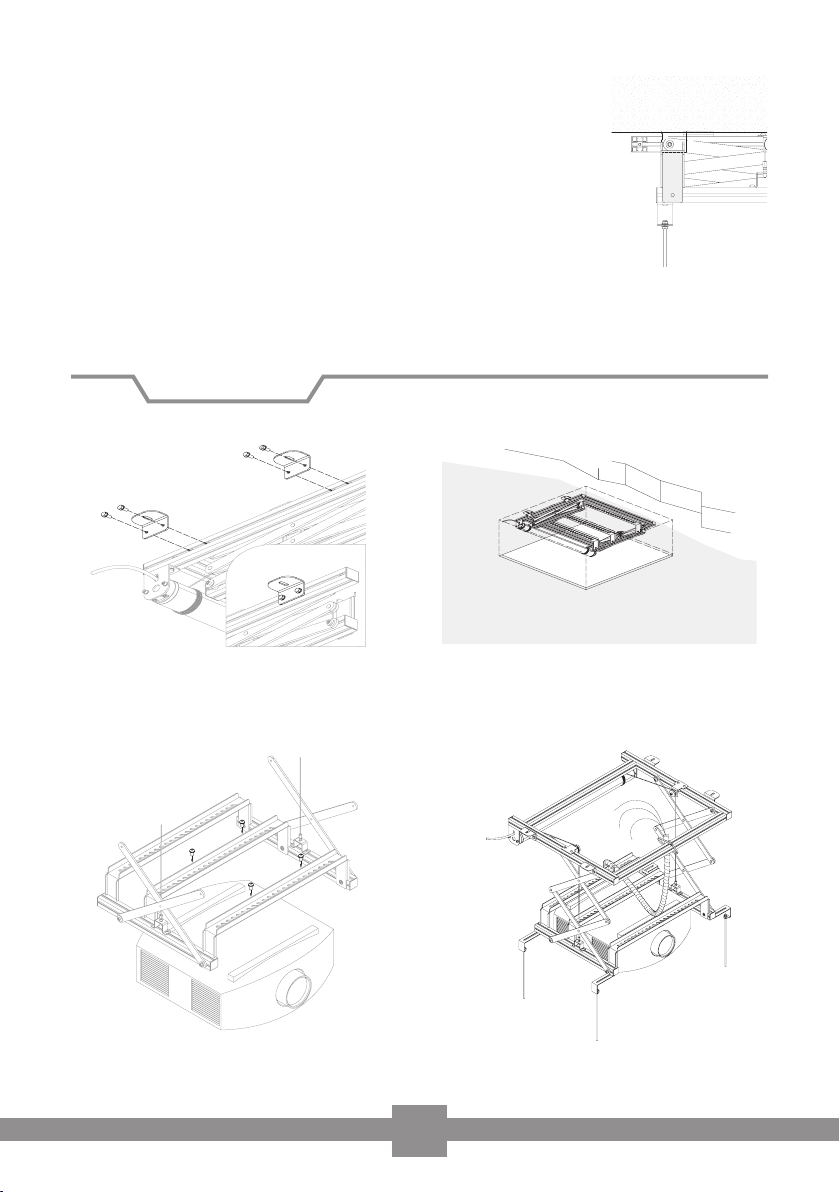

Abbildungen
20
40
fig. 10
fig. 1 fig. 2
fig. 3 fig. 4
5
Page 7
20
40
fig. 5
21281L
N
F
CEBEC
1368
K
EMA
EUR
D E
V
10A / 250
Blu�
Blue�
Blue�
Blau�
Azul
Marrone�
Brown�
Marron�
Braun�
Marron
Nero�
Black�
Noir�
Schwarz�
Negro
Giallo/verde�
Green/Yellow�
Vert/Jaune�
Grun/Gelb�
Verde/Amarillo
fig. 6
fig. 7 fig. 8
fig. 9
fig. 10
6
Page 8
EC Konformitätserklärung
Hersteller: celexon Germany GmbH & Co. KG
Adresse: Gutenbergstraße 2, 48282 Emsdetten, DE
erklärt hiermit, dass das nachfolgende Produkt
Produktname: celexon Deckenlift PL400 HC Plus
Modelnummer: PL400 HC Plus
Hersteller: celexon Germany GmbH & Co. KG
48282 Emsdetten, DE
Mit den folgenden Normen übereinstimmt:
CE EN 50081-1, CE EN 50082-1
Anmerkungen:
Die CE-Tests wurden im Normalmodus durchgeführt und beziehen sich auf das
getestete Gerät und die spezifisch ausgeführten Tests!
Dieses Zertifikat bezieht sich ausschließlich auf das zum Test überlassene Gerätemodell.
Emsdetten, den 09.03.2016
Christoph Hertz
Managing Director
www.celexon.com
[email protected]
