C E Electronics EYFGA User Manual

Operating Instructions

Instructions d’utilisation

Manual de instrucciones

Cordless Screwdriver

Destornillador inalámbrico

Tournevis sans l

Model No: EYFGA1N / EYFGA1NR

EYFGA2N / EYFGA2NR
EYFGA3N / EYFGA3NR

IMPORTANT

This manual contains safety information. Read manual completely before rst using this product and save this

manual for future use.

IMPORTANT

Ce manuel contient des informations de sécurité. Veuillez lire l'intégralité du manuel avant la première utilisation de
ce produit et conservez ce manuel pour les utilisations futures.

IMPORTANTE

Este manual tiene información de seguridad. Lea todo el manual antes de usar este producto por primera vez y
guarde el manual para poderlo consultar en el futuro.

EYFA31

A

B

C D

Index/Index/Indice

English: Page 4
Français: Page 20
Español: Página 38

FUNCTIONAL DESCRIPTION
DESCRIPTION DES FONCTIONS
DESCRIPCIÓN FUNCIONAL

(B)

(A)

(K)

(M)

(L)

(H)

(C)

(I)(J)

(G)

(E)

(N)

(X)

(F)

(U)

(T)

(W)

(S)

(V)

Remote control, clutch setting handle and battery are not included.
La télécommande, la poignée de réglage de l'embrayage et la batterie ne sont pas incluses.
El control remoto, la empuñadura de ajuste de embrague y la batería no están incluidos.

-

2 -

(D)

(O)
(P)
(Q)
(R)

6.35 mm (1/4") hex quick connect chuck

Mandrin de connexion rapide hexagonal 6,35 mm

(A)

Mandril hexagonal de conexión rápida de 6,35 mm
Hole for tool hanger

Trou pour dispositif de suspension de l'outil

(C)

Oricio para el colgador de la herramienta
Forward/Reverse lever

Levier d’inversion marche avant/marche arrière

(E)

Palanca de avance/marcha atrás
Remote control receiver

Récepteur de la télécommande

(G)

Receptor de control remoto

LED light on/off button
Bouton Marche/Arrêt de la lumière DEL

(I)

Botón ENCENDIDO/APAGADO de luz LED

Display

Afchage

(K)

Visor

LED light
Lumière DEL

(M)

Luz LED

+ button
Bouton +

(O)

Botón +
OK button

Bouton OK

(Q)

Botón OK
C button

Bouton C

(S)

Botón C
A button

Bouton A

(U)

Botón A

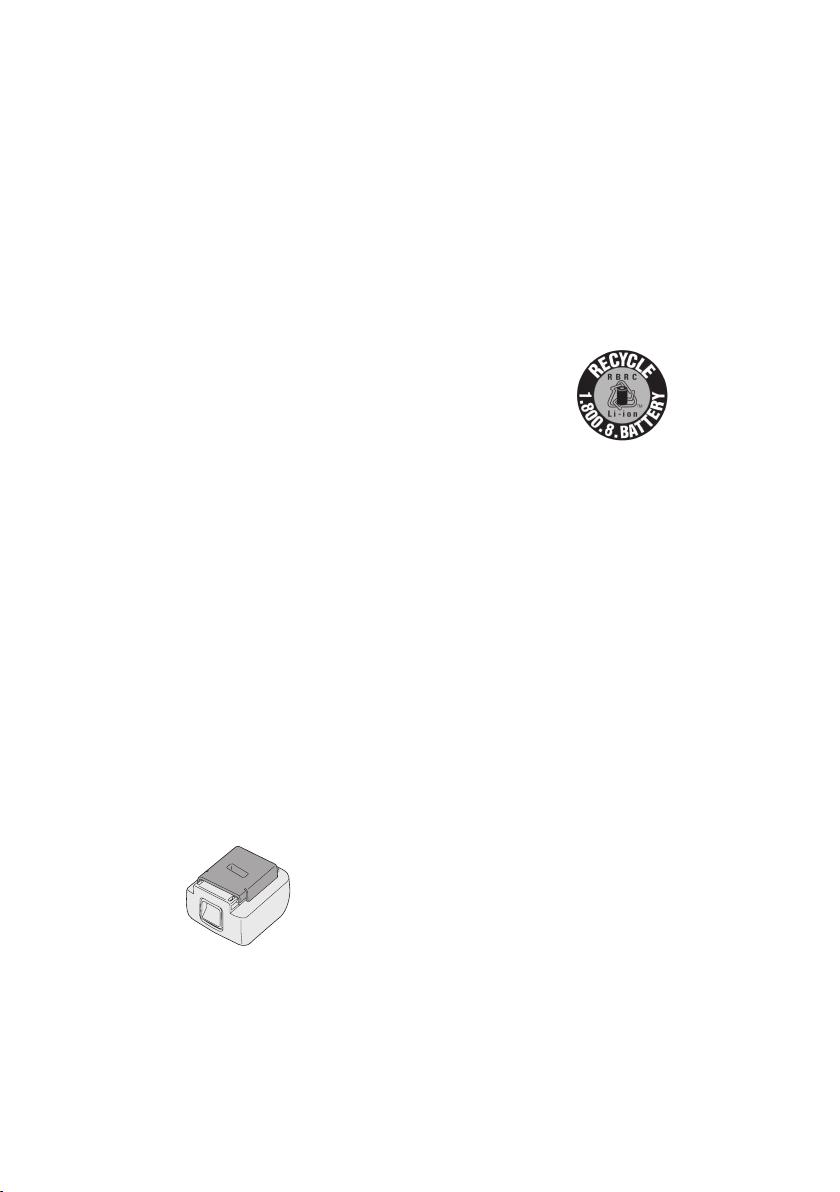

Battery

Batterie

(W)

Batería

Clutch shutter

Volet d'embrayage

(B)

Cierre del embrague
Tightening conrmation lamp

Témoin de conrmation de serrage

(D)

Lámpara de conrmación de apriete
Alignment mark

Marques d’alignement

(F)

Marcas de alineación
Control panel

Panneau de commande

(H)

Panel de control
Battery indication lamp

Témoin indicateur de la batterie

(J)

Lámpara de indicadora de la batería
Variable speed control trigger

Gâchette de commande de vitesse

(L)

Disparador del control de velocidad variable

Remote control
Télécommande

(N)

Control remoto

− button

Bouton −

(P)

Botón −
D button

Bouton D

(R)

Botón D
B button

Bouton B

(T)

Botón B
Holder

Support

(V)

Retenedor

Clutch setting handle
Poignée de réglage de l'embrayage

(X)

Empuñadura de ajuste de embrague

-

3 -

I

.

GENERAL SAFETY
RULES

WARNING! Read all instructions

Failure to follow all instructions listed
below may result in electric shock, fire
and/or serious injury. The term “power

tool” in all of the warnings listed below

refers to your mains operated (corded)
powe r tool and battery opera ted
(cordless) power tool.

SAVE THESE INSTRUCTIONS

Work Area Safety

1) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

2)

Do not operate power tools in explosive
atmospheres, such as in the presence
of flammable liquids, gases or dust.

Power tools create sparks which may

ignite the dust or fumes.

3)

Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose control.

Electrical Safety

1) Power tool plugs must match the
outlet. Never modify the plug in any
way. Do not use any adapter plugs
with earthed (grounded) power tools.

Unmodified plugs and matching outlets

will reduce risk of electric shock.

2

) Avoid body contact with earthed or

grounded surfaces such as pipes,
radiators, ranges and refrigerators.

There is an increased risk of electric shock

if your body is earthed or grounded.

3) Do not expose power tools to rain or
wet conditions.

Water entering a power tool will increase

the risk of electric shock.

4)

Do not abuse the cord. Never use

the cord for carrying, pulling or
unplugging the power tool. Keep
cord away from heat, oil, sharp edges
or moving parts.

Damaged or entangled cords increase

the risk of electric shock.

5)

When operating a power tool outdoors,
use an extension cord suitable for
outdoor use.

Use of a cord suitable for outdoor use
reduces the risk of electric shock.

Personal Safety

1)

Stay alert, watch what you are doing
and use common sense when operating
a power tool. Do not use a power tool
while you are tired or under the influence
of drugs, alcohol or medication.

A moment of inattention while operating

power tools may result in personal injury.

2

) Use safety equipment. Always wear

eye protection.

Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or

hearing protection used for appropriate

conditions will reduce personal injuries.

3)

Avoid accidental starting. Ensure the

switch is in the off position before
plugging in.

Carrying power tools with your finger on
the switch or plugging in the power tools
that have the switch on invites accidents.

4)

Remove any adjusting key or wrench

before turning the power tool on.

A wrench or a key left attached to a

rotating part of the power tool may result

in personal injury.

5)

Do n ot overreach. K eep proper

footing and balance at all times.

This enables better control of the power
tool in unexpected situations.

6)

Dress properly. Do not wear loose

clothing or jewellery. Keep your
hair, clothing and gloves away from
moving parts.

Loose clothes, jewellery or long hair can
be caught in moving parts.

7)

If devi ces are provid ed for the

connection of dust extraction and
collection facilities, ensure these are
connected and properly used.

Use of these devices can reduce dust

related hazards.

Power Tool Use and Care

1)

Do not force the power tool. Use the
correct power tool for your application.

The correct power tool will do the job
better and safer at the rate for which it

was designed.

2

) Do not use the power tool if the

switch does not turn it on and off.

Any power tool that cannot be controlled

with the switch is dangerous and must

be repaired.

3)

Disconnect the plug from the power

source and/or the battery pack from

-

4 -

the power tool before making any
adjustments, changing accessories,
or storing power tools.

Such preventive safety measures
reduce the risk of starting the power tool

accidentally.

4)

Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.

Power tools are dangerous in the hands

of untrained users.

5)

Maintain power tools. Check for

misalignment or binding of moving
parts, breakage of parts and any other
condition that may affect the power
tools operation. If damaged, have the
power tool repaired before use.

Many accidents are caused by poorly
maintained power tools.

6)

Keep cutting tools sharp and clean.

Properly maintained cutting tools with
sharp cutting edges are less likely to

bind and are easier to control.

7)

Use the power tool, accessories

and tool bits etc. in accordance with
these instructions and in the manner
intended for the particular type of
power tool, taking into account the
working conditions and the work to
be performed.

Use of the power tool for operations
different from those intended could
result in a hazardous situation.

Battery Tool Use and Care

1) Ensure the switch is in the off position
before inserting battery pack.

Inserting battery pack into power tools
that have the switch on invites accidents.

2

) Recharge only with the charger

specified by the manufacturer.

A charger that is suitable for one type

of battery pack may create a risk of fire
when used with another battery pack.

3)

Use power tools only with specifically

designated battery packs.

Use of any other battery packs may
create a risk of injury and fire.

4)

When battery pack is not in use, keep it
away from other metal objects like paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a
connection from one terminal to another.

Shorting the battery terminals together

may cause burns, or a fire.

5)

Under abusive conditions, liquid may

be ejected from battery; avoid contact.
If contact accidentally occurs, flush
with water. If liquid contacts eyes,
additionally seek medical help.

Liquid ejected from the battery may

cause irritation or burns.

Service

1) Have your power tool serviced by a
qualified repair person using only
identical replacement parts.

This will ensure that the safety of power
tool is maintained.

II

. INTENDED USE

This tool is a Cordless Screwdriver and can
be used to tighten bolts, nuts, and screws with

torque control. Additionally, the tool with the ra­dio transmitter option can transmit an OK/NOK

signal to the Assembly Qualiers.

III

.

ADDITIONAL
SAFETY RULES

1

) Wear ear protectors when using the

tool for extended periods.

2

) Be aware that this tool is always in an

operating condition, since it does not have
to be plugged into an electrical outlet.

3)

Hold power tools by insulated gripping

surfaces when performing an operation
where the cutting tool may contact hid­den wiring or its own cord.

ontact with a “live” wire will make exposed

C

metal parts of the tool “live” and shock the

operator.

4)

Do NOT operate the Forward/Reverse

lever when the main switch is on. The bat­tery will discharge rapidly and damage to

the unit may occur.

5)

During charging, the charger may become

slightly warm. This is normal.

D

o NOT charge the battery for a long period.

6) When storing or carrying the tool, set the

Forward/Reverse lever to the center posi-

tion (switch lock).

Do not strain the tool by holding the speed

7)

control trigger halfway (speed control

mode) so that the motor stops.

-

5 -

Symbol Meaning

V

n

0

Volts

Direct current

No load speed

CAUTION:

If the collar does not return to its origi-

•

nal position or the bit comes out when
pulled on, the bit has not been properly
attached. Make sure the bit is properly
attached before use.

9 mm – 13 mm

(23/64" – 33/64")

6.35 mm
(1/4")

-1

… min

Ah

IV

. ASSEMBLY

Revolutions or

reciprocations per minutes

Electrical capacity of battery

pack

To reduce the risk of

injury, user must read and

understand instruction

manual.

Do not incinerate or heat

battery pack. Do not charge

or use under conditions of

high temperature. Do not ex-

pose to high temperatures.

Do not disassemble or

modify.

Do not expose to rain or

water.

Attaching or Removing Bit

NOTE:

•

When attaching or removing a bit, discon­nect battery pack from tool or place the
switch in the center position (switch lock).

1. Hold the collar of quick connect chuck and
pull it out from the tool.

2

. Insert the bit into the chuck. Release the

collar.

The collar will return to its original position

3.

when it is released.
Pull the bit to make sure it does not come out.

4.

5. To remove the bit, pull out the collar in the

same way.

Attaching or Removing Bat­tery Pack

1. To connect the battery pack:
Align the highlighted marker points and

attach battery pack.

•

Slide the battery pack until it locks into

position.

Alignment

marks

2. To remove the battery pack:

Push down the button and slide the battery
pack forward.

Button

-

6 -

V.

Approx. 50 cm

Vertically

A

p

p

r

o

x

.

6

0

°

A

p

p

r

o

x

.

6

0

°

Forward Reverse

Switch lock

OPERATION

Before Using the Remote
Control (Available as an
optional accessory)

Insert the battery

1. Pull out the battery holder.

1 P

ush in on the fas­tener as indicated by
the arrow.

2 Pull out the holder

2. Insert the battery and
push the holder
back in.

NOTE:

•

If the tool does not respond to the wire-

less remote control even when the remote

control is operated close to the tool, the

attery (CR2025) is dead. Replace it with

b
a new battery.

•

The included battery is provided for sample

use and may not last as long as commer­cially available batteries.

.

Wireless remote control range

The remote control should be operated within
approximately 50 cm and approximately 60°

vertically and horizontally of the perpendicular
relative to the infrared receiver on the tool.

Under the following circumstances, you may

•
not be able to operate the tool, even within
this range.

If there is an object between the remote

•

control’s transmitter and the tool’s receiver.

•

When used outdoors or in other environ-

ments where the remote control receiver is
exposed to a strong light source, or when
the remote control transmitter or receiver is
dirty, the tool fails to respond, even when the
remote control is used within the operating
range.

[Main Body]
Switch and Forward/Reverse

Lever Operation

-

7 -

CAUTION:

To prevent damage, do not operate
Forward/Reverse lever until the bit comes

to a complete stop.

Forward Rotation Switch
Operation

1. Push the lever for forward rotation.

2. Depress the trigger switch slightly to start

the tool slowly.

The speed increases with the amount of

3.

depression of the trigger for efficient tight­ening of screws. The brake operates and
the bit stops immediately when the trigger

is released.

4.

After use, set the lever to its center posi-

tion (switch lock).

NOTE

The tightening confirmation lamp will

•
not turn on under the following condi­tions:

•

During reverse rotation operation

• The lamp turns off when the tool is in

operation.

Control Panel

Reverse Rotation Switch
Operation

1.

Push the lever for reverse rotation. Check

direction of rotation before use.

Depress the trigger switch slightly to start the

2

.

tool slowly.

3. After use, set the lever to its center posi­tion (switch lock).

CAUTION:

•

To eliminate excessive temperature

increase of the tool surface, do not

operate the tool continuously using two

or more battery packs. Tool needs cool

off time before switching to another

pack.

Tightening confirmation lamp

• The tightening confirmation lamp can be

used to check whether tightening has been

completed properly.

Tool status Lamp display

Tightening complete

(Normal clutch operation)

Tightening not complete

•

• Tightening complete
without fullling the set

function conditions

The automatic power­off function has been

activated.

Green
(For approx.
seconds)

Red
(For approx.
seconds)

Red
(For approx. 5
minutes)

the

2

2

(1) (2)

(1) The battery indication lamp

• Use the battery indication lamp to check
how much power is left in the battery.

Battery life varies slightly with ambient tem-

•

perature and battery characteristics. The

lamp is designed to provide a rough indica­tion of remaining battery life.

Indicator Battery status

Fully charged

Approx. 40% or less

remaining

Flashing

Approx. 20% or less

remaining (indicates need
to recharge battery)

Flashing

Flashing

The battery pack will need

to be charged soon.
No charge

The battery pack needs to

be charged.
(The tool’s automatic

power-off function will

activate at this stage.)

Automatic power-off function

• The automatic power-off function is designed
to prevent a loss of tightening torque due to
reduced battery voltage. Once it has been
activated, the tool will not operate until the
battery pack has been charged (or replaced
with a fresh unit), even if the trigger is

depressed.

-

8 -

NOTE:

• All 3 bars on the battery indication lamp
will flash when the automatic power-off

function is activated.

When the battery indication lamp begins

•
flashing, the battery pack should be
charged (or replaced with a fresh unit)

immediately.

Be sure to fully charge the battery pack

•
in question after activation of the auto-

matic power-off function. Failure to do

so may prevent the automatic power-off
function from being properly deactivated.

The tool may power off automatically

•

under heavy work loads.

However the tool will be operational

again after the battery is removed and
reinstalled. The battery must have a
sufficient charge to re-enable the tool.

(2) LED light

Tightening Torque Setting

1. Open the shutter with the clutch setting

handle.

Front view of the

main unit

Shutter (closed)

Engage the ribs on the main unit with the

ribs on the clutch setting handle (on the

short side) and turn clockwise.

2. Insert the 3 ribs on clutch setting handle
(on the long side) into the shutter holes.

Make

sure to insert the wider rib into big-

ger hole.

Clutch setting handle

(short side view)

Pressing the button toggles the LED light on

and off.

The light consumes very little power and will
not significantly affect battery run time.

CAUTION:

The built-in LED light is designed to illu-

•
minate the small work area temporarily.

•

Do not use it as a substitute for a regu­lar

flashlight, since it does not have

enough brightness

This tool has the built-in LED light.

Caution: DO NOT STARE INTO BEAM.

Use of controls or adjustments or performance

of procedures other than those specied herein

may result in hazardous radiation exposure.

NOTE:

• LED light can be linked to trigger switch
operation by setting with a remote con­trol. (See page 13.)

.

-

Bigger hole Wider rib

To set clutch torque, turn the clutch setting

handle clockwise or counterclockwise.

Clutch stage can be set from 1 to 60 stage.

(two full turns)

Decrease torque

Increase torque

9 -

Example-clutch

0

2

4

6

8

10

12

(53.1)

(106.2)

(in·lbs)

1 10 3020 40 50 60

N

m

EYFGA3

EYFGA2

EYFGA1

setting #40

Example-clutch

setting #20

3. Close the shutter with the clutch setting
handle by turning counterclockwise.

NOTE:

• Be sure to close the shutter to prevent

dust.

Tightening torque chart (reference
values)

This data consists of reference values measured
under the conditions described below. During
actual work, values will vary based on operating
conditions (lock bolt, target substrate, method
of securing the bolt in place, etc.).

Measurement conditions

As dened by Panasonic

Configuring Tool Settings

RPM adjustment setting

1. Turn off the control panel.

• If the control panel is on, remove and

then reinsert the battery pack.

2.

Depress the switch while pushing the

button and then release both the
ton and the switch.

After the LED light and tightening con-

•
firmation lamp have illuminated and the
buzzer has rung, the control panel will
flash and change to configuration mode.

but-

Torque setting level

CAUTION:

• Always check the tool’s tightening

torque before use. Improper tool opera-

tion may result in excessive or inad­equate tightening.

Always operate the tool with the switch

•
fully depressed.
The torque accuracy may not be stable if

•
the switch is not sufficiently depressed.

•

Use figures from the tightening torque
chart to guide your selection of torque
clutch setting. (See the tightening torque

chart)

-

10 -

NOTE:

• Tools ship from the factory set to the

following mode.
EYFGA1: 80
EYFGA2: 75
EYFGA3: 45

•

The control panel will turn off if the tool

is not operated for a period of 5 min-

utes.

EYFA31

A

B

C D

17…77

158079 1678

RPM GA1 GA2 GA3

80 800

75 750

Setting not

available

OK button

Display

Battery indication lamp

3. Press the and buttons to select the

clutch setting that is appropriate for the
work being performed.

As the button
is pressed

As the button
is pressed

45 450

15 150

4. Press the OK button to accept the select-

ed speed adjustment setting.

•

The control panel will stop flashing and

light up.

CAUTION:

•

You must press the OK button in order

for the selected setting to take effect.

•

Be sure to verify the new value after

changing the setting. (See page 14.)

Setting

available

Auto downshift function

• By having the tool operate at high speed
at the start of the tightening process then
shifting to low speed operation just before
the ti ght ener be comes f lus h the auto
downshift function increases tightening
speed while maintaining accuracy. When

Auto Downshift is enabled it downshifts
to a low speed of 300 RPM at the time

programmed with the remote control.

Set the tool to setting configuration mode.

1.

(See page 10.)

. Press the D button twice.

2

• The auto downshift function setting value

will be displayed.

3.

Press the

time as desired.

Operation Display Seconds

4.

Press the OK button to accept the new

setting.

NOTE:

•

The speed at the start of tightening

operation is set with the speed adjust­ment function.

and buttons to change the

30 3 seconds

1 0.1 seconds
0 OFF

11 -

-

Cross thread reduction function

• The tool runs in reverse approximately
360° before running forward to assist in
the alignment of the threads to help reduce

cross threads.

Set the tool to setting configuration mode.

1.

(See page 10.)

. Press the D button once.

2

• The cross thread reduction function set-

ting value will be displayed.

Press the

3.

setting to ON or OFF.

4.

Press the OK button to accept the ON or

OFF setting.

and buttons to change the

Display Function

R0 OFF
R1 ON

Rundown error detecting function

• The rundown error detecting function causes

a red indicator to flash if work ends more
quickly than a set time, for example due

to retightening of a previously tightened
fastener or binding of the screw’s thread.

Set the tool to setting configuration mode.

1.

(See page 10.)

. Press the B button twice.

2

• The rundown error detecting function
setting value will be displayed.

3.

Press the

time as desired.

Operation Display Seconds

4.

Press the OK button to accept the new

setting.

When the cross thread reduction func-

•
tion is ON, the set time will be counted

after the tool operates in reverse for

approximately 360°.

and buttons to change the

30 3 seconds

1 0.1 seconds
0 OFF

Maintenance interval alarm function

• The maintenance interval alarm function
locks the tool so that it can no longer be
operated once a set number of tightening

op era tio ns ha s bee n per for med. This

function is conven ient when regularly
inspecting tool performance, for example.

Set the tool to setting configuration mode.

1.
(See page 10.)

. Press the C button twice.

2

• The setting value will be displayed.

3. Press the

desired value.

Operation Display

4.

Press the OK button to accept the new

setting.

NOTE:

•

When the remaining number of tighten-

ing operations is 10,000 or less, the
display will alternate between “Setting”
and “1.” When the remaining number
of tightening operations reaches 0, the
value “0” will flash on the display.

o delay the inspection while retaining

T

the current tightening operation count
value, select a new setting value that is
greater than the current setting value.

o reset the count to 0, initialize the tool

T

(see page 13).

•

The maximum tightening operation

count value is 990,000. Operations in

excess of 990,000 will not be counted.

Radio signal range limitation function
on/off setting (EYFGA1NR, EYFGA2NR,
EYFGA3NR)

1.

Set the tool to setting configuration mode.

(See page 10.)

. Press the C button three times.

2

• Radio signal range limitation function
on/off setting value will be displayed.

and buttons to set the

Number of tightening

operations

99 990,000

1 10,000
0 OFF

-

12 -

3. Press the and buttons to set radio

signal range limitation function on/off.

Display

4. Press the OK button to accept the new

Factory settings

Radio signal

range limitation

function mode

Tool is operational in the

C0 OFF

C1 ON

setting.

Radio signal range limitation function

•
setting: C0 (OFF)

NOTE:

•

For more information about how to register

the tool and Assembly Qualifier, see the
Assembly Qualifier instruction manual.

absence of communica­tions with the Assembly

Qualier.

Tool is not operational
in the absence of com­munications with the As-

sembly Qualier.

Status

Buzzer setting

• You can select from three buzzer modes.

1. Set the tool to setting configuration mode.
(See page 10.)

. Press the A button once.

2

• The current setting value will be dis­played.

Press the

3.

desired value.

Display Function

b0 No buzzer
b1
b2 Buzzer accompanying red indicator

4. Press the OK button to accept the new

setting.

NOTE:

•

The tool ships with the buzzer mode set

to b0 by default.

and buttons to set the

Buzzer accompanying green indicator

LED light setting

• You can select from two LED light modes.

1. Set the tool to setting configuration mode.
(See page 10.)

. Press the B button once.

2

• The current setting value will be dis­played.

Press the and buttons to set the

3.

desired LED mode.

Display Function

L1 Linked to LED light button
L2 Linked to trigger switch operation

4.

Press the OK button to accept the new

setting.

NOTE:

•

The tool ships with the LED light mode

set to L1 by default.

Speed control function

• The speed (RPM) can be changed with the
amount of depression of the trigger.

Set the tool to setting configuration mode.

1.

(See page 10.)

. Press the B button three times.

2

• The setting value will be displayed.

3. Press the

setting to ON or OFF.

Operation Function

P0 Speed control ON
P1 Speed control OFF

4.

Press the OK button to accept the new set-

ting.

Initializing all settings

Factory settings

• Speed adjustment function

→ GA1: 80 GA2: 75 GA3: 45

• Auto downshift function → 0

• Cross thread reduction function → R0

• Rundown error detecting function → 0

• Maintenance interval alarm function
→ 0

• Radio signal range limitation function
→ C0

Buzzer setting → b0

•

• LED light setting → L1

• Speed control setting → P0

• This section explains how to revert all tool
settings to their default values at the time of

shipment from the factory.

The error display will be turned off.

•

1. Set the tool to setting configuration mode.

(See page 10.)

and buttons to change the

-

13 -

2. Press the C button.

• The control panel will begin flashing.
Display: The letter “F” ashes on and off.
Battery indication lamp: The upper and
lower bars of the battery ash on and off.

Display

Battery indication lamp

3. Press the OK button to accept the select-

ed setting.

The control panel will stop flashing and

•
light up.

Checking tool settings

• When the tool stops, the current setting
value will be displayed for approximately 2

seconds.

The setting status cannot be checked while

•
the tool panel is off. Depress the trigger

switch once to turn on the panel.

Checking the status of the speed
adjustment and buzzer settings

1. Press the A button.

• The RPM and buzzer setting values will

be displayed (in that order).

Example:

and the buzzer is set to sound at the

green indicator,

“50” → “b1”

If the RPM is set to 500 min

Checking the status of the LED light
and rundown error detecting func­tion and speed control function set­tings

1. Press the B button.

• The LED light and tightening time and
speed control setting will be displayed

(in that order).

Example:

L1 and the tightening time is set to 20

and speed control is set to ON,

“L1” → “20” → P0

If the LED light mode is set to

Checking the status of the radio sig­nal range limitation function and
maintenance interval alarm function
settings

1. Press the C button.

• The range limitation function and num­ber of tightening operations settings
will be displayed along with the current
count value (in that order).

NOTE:

If you depress the switch while a setting

•
is being displayed, the control panel will
revert to the speed adjustment setting

display.

Checking the tool circuits and the
status of the cross thread reduc­tion function and auto downshift
function settings

1. Press the D button.

• The tool circuits and cross thread reduc­tion function and auto downshift function

settings will be displayed (in that order).

Example: “H3” → “R1” → “10”

Display Tool circuit

H1 EYFGA1

2 EYFGA2

H
H3 EYFGA3

-1

NOTE:

When other tools are in the area which

•
are not set, they may accidentally

receive a signal when setting the tool

by remote control.

the tool in another room if possible

Set

or keep a fair distance to avoid this situ­ation.

-

14 -

Error Display

In the event of a tool or battery pack malfunction, the control panel will display an error message.
Please check the tool or battery pack as described in the following chart before having them
serviced.

Display Likely cause Corrective action

Setting error Re-initialize the tool using the

The battery pack is too hot. Stop work and allow the battery

The tool is too hot to operate. Stop work and allow the tool to

The contacts that connect the
battery pack and tool are dirty.

The battery pack has not been
properly inserted into the tool.

The pins on either the tool or

battery pack have worn down.

Motor failure, etc. Stop using the tool immediately.

Tool circuit malfunction, failure,
etc.

The tool is unable to communi­cate with the Assembly Quali-

er while the radio signal range

limitation function is on.

remote control. (See page 13.)

pack to cool before resuming use

of the tool.

cool before resuming use.

Remove any dirt.

Insert the battery pack rmly into

the tool.

Replace the battery pack.

• Verify that the tool has been
properly registered to the Assem­bly Qualifier.

Verify that the Assembly Qualifi-

•

er’s group setting has been con­figured correctly.

Improve the reception state, for

•
example by moving the Assem­bly Qualifier closer to the tool.

-

15 -

-

16 -

[Battery Pack]
For Appropriate Use of Bat-

tery Pack

Li-ion Battery Pack

• For optimum battery life, store the Li-ion bat­tery pack following use without charging it.

• When charging the battery pack, confirm
that the terminals on the battery charger
are free of foreign substances such as dust

and water etc. Clean the terminals before

charging the battery pack if any foreign sub-

stances are found on the terminals.

The life of the battery pack terminals may be

affected by foreign substances such as dust
and water etc. during operation.

• When battery pack is not in use, keep it

away from other metal objects like: paper

clips, coins, keys, nails, screws, or other
small metal objects that can make a con­nection from one terminal to another.

Shorting the battery terminals together may

cause sparks, burns or a fire.

• When operating the battery pack, make sure

the work place is well ventilated.

• When the battery pack is removed from the
main body of the tool, replace the battery

pack cover immediately in order to prevent
dust or dirt from contaminating the battery
terminals and causing a short circuit.

Battery Pack Life

The rechargeable batteries have a limited life.

If the operation time becomes extremely short

after recharging, replace the battery pack with

a new one.

Battery Recycling

ATTENTION:

A Li-ion battery that is recyclable powers
the product you have purchased.

Please call 1-800-8-BATTERY for infor­mation on how to recycle this battery.

[Battery Charger]
Charging

Read the operating manual for Panasonic bat­tery charger for the battery pack before charg­ing.

Before charging the bat­tery

Charge the battery at a temperature of 5°C

(41°F) to 40°C (104°F).

The battery pack cannot be charged at a

tem perature of less than 5°C (41°F). If the
tem perature of the battery pack is less than

5°C (41°F),  rst remove the battery pack from
the charger and allow it to sit for an hour in a

location where the temperature is 5°C (41°F)

or warmer. Then charge the battery pack
again.

VI.

MAINTENANCE

Use only a dry, soft cloth for wiping the unit.

Do not use a damp cloth, thinner, benzine, or

other volatile solvents for cleaning.

VII

. ACCESSORIES

Charger

• EY0L82

Battery pack

•

EYFB41

• EYFB42

Remote control

• EYFA31

Protector for tool

•

EYFA05-A (Blue)

• EYFA05-Y (Yellow)

• EYFA05-H (Gray)

Protector for battery

• EYFA04-H

• EYFA06-H

Assembly Qualier

•

EYFRZ01

• EYFR02

Clutch setting handle

• EYFA32

Tool hanger

• EYFA40

CAUTION:

Tool hanger is for balancer use only.
Excessive force or impact might break it and
the main unit might fall off.

Federal Communications Commission Interference
Statement

This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause harmful inter-

ference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the following
measures:

Reorient or relocate the receiving antenna.

•

•

Increase the separation between the equipment and receiver.

•

Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.
Consult the dealer or an experienced radio/TV technician for help.

•

FCC Caution: To assume continued compliance, install and use in accordance with provided
instructions. Use only the battery pack specied in the instructions. Any changes or modications
not expressly approved by the party responsible for compliance could void the user’s authority to

operate this equipment.

FCC ID: O4O-EYFGA IC: 8507A-EYFGA

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference and (2) this device must accept any
interference received, including interference that may cause undesired operation.

This Class B digital apparatus complies with Canadian ICES-003.
This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject
to the following two conditions: (1) this device may not cause interference, and (2) this device
must accept any interference, including interference that may cause undesired operation of the
device.

17 -

-

VIII

. SPECIFICATIONS

NOTE:

Weight indication

Greater than or equal to 1kg
Less than 1kg : indicated by 0.01kg.

: indicated by 0.05kg.

MAIN UNIT

Model

Motor 14.4 V DC
Chuck

size
No load speed (Stage) 0-800 (80) 0-750 (75) 0-450 (45)

Torque adjustment

range

Number of torque set-

ting levels

Overall length 199 mm (7-53/64")
Weight (with battery

pack: EYFB41)
Weight (with battery

pack: EYFB42)

CAUTION:

Always check the tool’s tightening torque before use.
Improper tool operation may result in excessive or inadequate tightening.

NOTE:

Number of torque setting levels

Single-ended 9.5-13 mm (3/8"-33/64")

Double-ended 1

Though the torque setting level of clutch handle may exceed 60 levels, please set the level up
to 60 levels.

EYFGA1 EYFGA

N NR N NR N NR

2-16 mm (15/32"-5/8")

-5.5 N·m

2

(0.20-0.56 kgf·m,

17.70-48.68 in·lbs)
60

(In approx. 0.08 N·m

increments)

1.25 kg (2.76 lbs) 1.3 kg (2.87 lbs)

1.5 kg (3.31 lbs) 1.5 kg (3.31 lbs)

(0.51-0.82 kgf·m,

25-70.81 in·lbs)

44.

(In approx. 0.08 N·m

increments)

2 EYFGA3

5-8 N·m

60

5-10 N·m

(0.51-1.02 kgf·m,

44.25-88.51 in·lbs)
60

(In approx. 0.13 N·m

increments)

BATTERY PACK (not included with shipment)

Model EYFB41 EYFB42

Storage battery Li-ion battery
Battery voltage 14.4 V DC (3.6 V/4 cells) 14.4 V DC (3.6 V/8 cells)

BATTERY CHARGER (not included with shipment)

Model EY0L82
Rating See the rating plate on the bottom of the charger.
Weight 0.93 kg (
Charging time

EYFB41

Usable: 35 min.

Full: 40 min.

-

18 -

2.05 lbs)
EYFB42

Usable: 50 min.

Full: 60 min.

Remote control (not included with shipment)

Model EYFA31
Battery voltage 3 V DC
Dimensions 54 mm (
Weight (with battery) Approximately 30 g (0.07 lbs)

2-1/8") × 86 mm (3-3/8") × 10 mm (13/32")

Assembly Qualifier (not included with shipment)

Model EYFRZ01 EYFR02

Rating See the rating plate on the bottom of the Assembly Qualier.

Dimensions 359 mm ×
Weight 3.6 kg (7.94 lbs) 1.1 kg (

230 mm × 89 mm 120 mm × 260 mm × 70 mm

2.43 lbs)

Radio Information

Model EYFGA

Indoor/Urban Range 100 ft./30 m
Outdoor RF line-of-sight range 300 ft./100 m

Transmit Power 1 mW (0 dBm)
Assembly Qualier Sensitivity -9
FCC Part 15.249 O4O-EYFGA
Industry Canada 8507A-EYFGA

2 dBm (1% packet error)

Channel Frequencies:

Channel 1 2.410 GHz Channel 7 2.440 GHz
Channel 2 2.415 GHz Channel 8 2
Channel 3 2
Channel 4 2
Channel 5 2

Channel 6 2

.420 GHz Channel 9 2.450 GHz
.425 GHz Channel 10 2.455 GHz
.430 GHz Channel 11 2.460 GHz

.435 GHz Channel 12 2.465 GHz

.445 GHz

-

19 -

I

.

CONSIGNES DE SECU­RITE GENERALES

AVERTISSEMENT! Veuillez lire tou-

tes les instructions.

Si les instructions détaillées ci-dessous ne sont

pas observées, cela peut entraîner une électro­cution, un incendie et/ou des blessures graves.
Le terme “outil mécanique” utilisé dans tous les
avertissements ci-dessous se réfère aux outils

mécaniques opérés par cordons d'alimentation

et par batterie (sans l).

CONSERVEZ CES INSTRUC­TIONS

Sécurité de la zone de travail

1) Gardez la zone de travail propre et
bien aérée.

Les endroits encombrés et sombres invi­tent les accidents.

) Ne faites pas fonctionner les outils

2

mécaniques dans des atmosphères
explosives, comme en présence de

liquides inammables, de gaz ou de

poussière.

Les outils mécaniques génèrent des étin­celles qui peuvent enflammer la poussiè­re ou les vapeurs.

Gardez les enfants et les spectateurs

3)

éloignés lors du fonctionnement d’un
outil mécanique.

Les distractions peuvent en faire perdre le

contrôle.

Sécurité électrique

1) La fiche des outils mécaniques doit
correspondre aux prises secteur. Ne
modifiez la fiche sous aucun prétexte.
N’utilisez pas de fiche adaptatrice
avec les outils mécaniques mis à la
terre.

Des fiches non modifiées et des prises
secteur correspondant réduisent les

risques d’électrocution.

2

) Evitez tout contact physique avec les

surfaces mises à la terre telles que
t

uyaux, radiateurs, micro-ondes et

réfrigérateurs.

Il y a un risque d’électrocution supplémen­taire si votre corps est mis à la terre.

3) N’exposez pas les outils mécaniques à
la pluie ou à des conditions humides.

D

e l’eau pénétrant dans un outil mécani-

que augmente le risque d’électrocution.

-

4)

Ne malmenez pas le cordon. N’utilisez

jamais le cordon pour transporter,
pour tirer ou pour débrancher l’outil
mécanique. Gardez le cordon éloigné
de la chaleur, de l’huile, d’objets aux
bords coupants ou de pièces en
mouvement.

Les cordons endommagés on emmêlés
augmentent le risque d'électrocution.

5)

Lors du fonctionnement des outils méca­niques à l
adaptée à l

L’utilisation d’un cordon adapté à l’utilisa-
tion à l’extérieur réduit les risques d’é

trocution.

’

extérieur, utilisez une rallonge

’

utilisation à l’extérieur.

Sécurité personnelle

1) Restez alerte, regardez ce que vous
faites et faites preuve de bon sens
lorsque vous utilisez un outil méca­nique. N’utilisez pas un outil méca­nique alors que vous êtes fatigué ou
sous les effets de drogue, d’alcool ou
de médicaments.

Un moment d’inattention pendant que
vous faites fonctionner l’outil mécanique
peut entraîner des blessures graves.

2

) Utilisez des équipements de sécurité.

Portez toujours des protection pour
vos yeux.

Des équipements de sécurité comme

masque antipoussière, chaussures
de sécurité non glissantes, casque de

protection ou protections d’oreilles,
utilisés dans des conditions appropriées
réduisent les blessures corporelles.

3)

Evitez tout démarrage accidentel.

A

ssurez-vous que l’interrupteur est
en position d'arrêt avant de brancher
l’outil.

Le transport d’outils mécaniques avec le
doigt sur l’interrupteur ou le branchement
d’outils mécaniques dont l’interrupteur
est sur la position de marche invite les

accidents.

4)

Retirez toute clé d’ajustement ou

clé de serrage avant de mettre l’outil
mécanique en marche.

Une clé de serrage ou une clé d’ajuste
ment laissée attachée à une pièce
tournante de l’outil mécanique peut
entraîner des blessures corporelles.

5)

Ne vous mettez pas en déséquilibre.

Gardez une bonne prise au sol et votre
équilibre à tout moment.

Ceci permet un meilleur contrôle de l’outil
m

écanique dans des situations inatten­dues.

20 -

lec-

-

6) Habillez-vous correctement. Ne portez

pas de vêtements lâches ou de bijoux.
Gardez vos cheveux, vêtements et
gants éloignés des pièces en mouve­ment.

Des vêtements lâches, des bijoux ou
des cheveux longs peuvent se faire
prendre dans les pièces en mouvement.

7)

Si des dispositifs pour la connexion

d’app

areils d’extraction et de ramas­sage de la poussière sont fournis,
a

ssurez-vous qu’ils sont connectés et

correctement utilisés.

L’utilisation de ces dispositifs peut réduire
les risques concernés.

Utilisation et soins de l’outil méca­nique

1)

Ne forcez pas l’outil mécanique. Utilisez

l’outil mécanique correct pour votre
application.

L’outil mécanique correct exécute mieux
le travail dans de meilleurs conditions

de sécurité s’il est utilisé à l’allure pour
laquelle il a été conçu.

2

) N’utilisez pas l’outil mécanique si l’inter-

rupteur ne le met pas en marche ou ne
l’arrête pas.

Tout outil mécanique qui ne peut pas
être contrôlé par son interrupteur est

dangereux et doit être réparé.

3)

Débranchez la fiche de la source d’ali-

mentation et/ou du bloc de batterie
avant d’effectuer tout ajustement, de
changer d’accessoire ou de ranger
l’outil mécanique.

D

e telles mesures de sécurité préventives

réduisent les risques de faire démarrer
l’outil mécanique accidentellement.

4)

Rangez les outils mécaniques inuti­lisés hors de la portée des enfants
et ne laissez personne qui n’est pas
familiarisé avec l’outil mécanique ou
ses instructions faire fonctionner l’outil
mécanique.

Les outils mécaniques sont dangereux

dans les mains des utilisateurs manquant
d’entraînement.

5)

Entretenez bien les outils mécaniques.

Vérifiez l’alignement ou l’emboîtage
des pièces en mouvement, l’intégrité
des pièces et toute autre condition
pouvant affecter le fonctionnement de
l’outil mécanique. S’il est endommagé,
faites réparer l’outil mécanique avant
de l’utiliser.

De nombreux accidents sont provoqués

p

ar des outils mécaniques mal entre-

tenus.

6)

Maintenez les outils de coupe affûtés

et propres.

Les outils de coupe bien entretenus
avec des lames bien affûtées ont moins
de chances de gripper et sont plus
faciles à contrôler.

7)

Utilisez l’outil mécanique, les acces-

s

oires, les mèches, etc., conformément
à ces instructions et de la façon pour
laquelle l’outil particulier a été conçu
e

n tenant compte des conditions de
travail et de la tâche à exécuter.

L’utilisation de l’outil mécanique à des
fins autres que celles pour lesquelles
il

a été conçu peut présenter une situa-

tion à risque.

Utilisation et soins de la batterie
de l’outil

1) Assurez-vous que l’interrupteur est
dans la position d’arrêt avant d’insérer
le bloc de batterie.

L’insertion du bloc de batterie dans un
outil mécanique dont l’interrupteur est

sur la position de marche peut provoquer

des accidents.

2

) N’effectuez la recharge qu’avec le

chargeur spécifié par le fabricant.

Un

chargeur convenant à un bloc de bat-

terie peut entraîner un risque d’incendie

lorsqu’un autre bloc de batterie est
utilisé.

3)

N’utilisez les outils mécaniques

qu’avec les bloc de batterie spéciale­ment conçus pour eux.

L’u

tilisation de tout autre bloc de bat-

terie peut entraîner un risque de bles­sure et d’incendie.

Lorsqu’un bloc de batterie n’est pas

4)

utilisé, gardez-le éloigné d’objets métal­liques comme agrafes, pièces de mon­naie, clés, clous, vis ou tout autre petit
objet métallique pouvant établir une
connexion entre les deux bornes.

Si les bornes de la batterie sont mises

en court-circuit, cela peut entraîner des
brûlures ou un incendie.

5)

Si elle est malmenée, du liquide peut

s’échapper de la batterie. Evitez tout
contact. Si un contact accidentel se
produit, rincez à l’eau. Si du liquide
entre en contact avec les yeux, con­sultez un médecin.

-

21 -

Le liquide éjecté de la batterie peut
entraîner des irritations ou des brûlures.

Réparation

1) Faites réparer votre outil mécanique
par du personnel de réparation quali­fié en n’utilisant que des pièces de
rechange identiques.

Ceci assure le maintien de la sécurité
de l’outil mécanique.

II

.

UTILISATION PREVUE

Cet outil est un tournevis sans l pouvant être

utilisé pour serrer des boulons, des écrous et

des vis, avec contrôle du couple de serrage.

De plus, l'outil et son option radio peut trans-

mettre un signal OK/NOK aux qualicateur
d'assemblage.

III

.

RÈGLES DE SÉCURITÉ
SUPPLÉMENTAIRES

1) Porter des protèges-oreilles lors de

l’utilisation de l’outil pendant des pério­des prolongées.

N’oubliez pas que cet appareil est toujours

2)

prêt à fonctionner, parce qu’il ne doit pas

être branché dans une prise électrique.

Tenez les outils électriques grâce aux

3)

surfaces antidérapantes isolées quand
vous travaillez avec quand un outil de
coupe peut entrer en contact avec des
câbles cachés ou son propre câble
d'alimentation.

contact avec un câble “à nu” fera explo-

Le

ser les pièces métalliques de l'outil “à nu”

et l'utilisateur subira un choc.

NE manœuvrez PAS le levier d’inversion

4)

marche avant-marche arrière lorsque le

commutateur principal est sur la position de

marche. La batterie se déchargerait rapide­ment et cela peut endommager l’unité.

5) Pendant le chargement, le chargeur peut

devenir légèrement chaud. Cela est nor-

mal.

E chargez PAS la batterie pendant une

N

longue période.

6)

Lorsque vous rangez ou transportez l’outil,

mettez le levier d’inversion marche avant

- marche arrière sur la position centrale
(verrouillage du commutateur).

Ne forcez pas l’outil en maintenant la

7)
gâchette de contrôle de vitesse enfoncée
à moitié (mode de contrôle de la vitesse)
de sorte que le moteur s’arrête.

Symbole Signication

V

n

0

… min

Ah

IV

. ASSEMBLAGE

Pas de vitesse de charge

-1

Tours ou mouvements

Capacité électrique de la

Pour réduire les risques de

blessure, l'utilisateur doit lire

et comprendre le manuel

chauffer le bloc de batterie.

Ne pas utiliser ni charger en

condition de température

élevée. Ne pas exposer à

des températures élevées.

Ne pas démonter ni modier.

Ne pas exposer à la pluie ni

Volts

Courant continu

alternatifs par minute

batterie autonome

d'utilisation.

N’incinérez pas ni ne

à l'eau.

Fixation ou retrait d’une
mèche

REMARQUE :

• Lors de l’installation ou de l’enlèvement

d’une mèche, débranchez la batterie
autonome de l’outil ou placez le commu­tateur sur la position centrale (verrouilla­ge du commutateur).

1.

Main tenez le collier du man drin de

connexion rapide et retirez-le de l’outil.

2.

Insérez la mèche dans le mandrin. Relâ-

chez le collier.

Le collier reviendra dans sa position d’ori-

3.
gine lorsqu’il sera relâché.

-

22 -

4. Tirez sur la mèche pour vérifier qu’elle ne

ressort pas.

5.

Pour retirer la mèche, tirez le collier vers

l’extérieur de la même manière.

MISE EN GARDE :

Si le collier ne revient pas dans sa posi-

•
tion d’origine ou si la mèche ressort lors­que vous tirez dessus, cela signifie que
la mèche n’a pas été fixée correctement.
Assurez-vous que la mèche est bien
fixée avant toute utilisation.

9 mm – 13 mm

(23/64" – 33/64")

6.35 mm
(1/4")

Fixation ou retrait de la bat­terie autonome

1. Pour raccorder la batterie autonome :
Alignez les points de marqueurs mis en

avant et attachez la batterie autonome.

•

Faites glisser la batterie autonome jus-

qu’à ce qu’elle se verrouille en position.

Marques

d’alignement

V.

FONCTIONNEMENT

Avant d’utiliser la télécom­mande (Disponible comme
accessoire en option)

Insérez la batterie

1. Faites ressortir le
porte- batterie.

1 R

epoussez l’attache

comme indiqué par la

flèche.

ait es r essor tir l e

2 F

porte-batterie.

. Insérez la batte-

2

rie et repoussez

le porte-batterie à
l’intérieur.

REMARQUE :

Si l’outil ne répond pas à la télécom-

•
mande sans fil, même lorsque vous fai­tes fonctionner la télécommande près
de l’outil, cela signifie que la batterie

2025) est épuisée. Remplacez la bat-

(CR

terie par une nouvelle batterie.

La batterie incluse est fournie comme un

•
échantillon d’utilisation et peut ne pas
durer aussi longtemps que les batteries

disponibles dans le commerce.

2. Pour retirer la batterie autonome :
Poussez le bouton vers le bas et faites
glisser le bloc batterie en avant.

Bouton

-

23 -

Portée de la télécommande sans fil

Environ 50 cm

Verticalement

E

n

v

i

r

o

n

6

0

°

E

n

v

i

r

o

n

6

0

°

Rotation en
sens normal

Rotation en

sens inverse

Verrouillage de commutateur

La télécommande doit être opérée dans les
50 cm environ et à environ 60º verticalement

ou horizontalement de la perpendiculaire par

rapport au récepteur à infrarouge de l’outil.

l se peut que vous ne puissiez pas opérer

•

la télécommande dans ces circonstances,

même à l’intérieur de sa portée.

Si un objet se trouve entre le transmetteur

•

de la télécommande et le récepteur de

l’outil.

Utilisation à l’extérieur ou dans d’autres

•
environnements où le récepteur de la télé­commande est exposé à une forte source
de lumière ou lorsque le transmetteur ou

le récepteur de la télécommande est sale,

pouvant faire que l’outil ne répond pas,

même lorsque la télécommande est utili­sée à l’intérieur sa portée de fonctionne­ment.

[Corps principal]
Utilisation du commutateur

et du levier d’inversion mar­che avant-marche arrière

MISE EN GARDE :

Pour prévenir tout dégât, n’actionnez pas
le levier d’inversion marche avant-mar­che arrière tant que la mèche n’a pas
complètement te

rminé de tourner.

Utilisation du commutateur
pour une rotation en sens
normal

1. Poussez le levier pour obtenir une rotation

en sens normal.

2.

Appuyez légèrement sur la gâchette pour

que l’outil commence à tourner lentement.

La vitesse augmente à mesure où la

3.
gâchette est enfoncée pour un vissage
efficace des vis. Le frein fonctionne et la
mèche s’arrête immédiatement dès que la
gâchette est relâchée.

4.

Ramenez le levier en position centrale

lorsque vous n’utilisez plus l’outil (ver­rouillage du commutateur).

Utilisation du commutateur
de rotation en sens inverse

1. Poussez le levier pour obtenir une rotation
en sens inverse. Vérifiez le sens de rota­tion avant d'utiliser l'outil.

2.

Appuyez légèrement sur la gâchette pour

que l’outil commence à tourner lentement.

Ramenez le levier en position centrale

3.
lorsque vous n’utilisez plus l’outil (ver­rouillage du commutateur).

MISE EN GARDE :

•

Pour empêcher toute élévation exces-

sive de la température de la surface
de l’outil, n'utilisez pas l'outil de façon

continue en utilisant deux batteries

autonomes ou plus. L’outil a besoin de

se refroidir pendant un certain temps
avant d'être connecté à une autre bat­terie autonome.

Témoin de confirmation de serrage

• Le témoin de confirmation de serrage peut

être utilisé pour vérifier si le serrage a été

fait correctement.

-

24 -

État de l’outil

Serrage terminé

(Fonctionnement normal

de l'embrayage)

Serrage non terminé

•

• Serrage terminé sans

remplir les conditions de
fonction établies.

La fonction d’arrêt
automatique a été activée.

REMARQUE

Le témoin de confirmation de serrage

•
ne s’allume pas dans les conditions sui­vantes :

•

Pendant le fonctionnement en rotation

inverse

Le témoin s’éteint lorsque l’outil fonc-

•

tionne.

Afchage du

témoin

Vert
(Pendant

environ 2

secondes)

Rouge

(Pendant

environ 2

secondes)

Rouge

(Pendant

environ 5

minutes)

Panneau de commande

Indicateur État de la batterie

Pleinement chargée

Environ 40% ou moins

restant

Clignotant
Environ 20% ou moins

restant (indique le besoin

de recharger la batterie)

Clignotant

Clignotant

La batterie autonome va
bientôt avoir besoin d’être
chargée.

Pas de charge
La batterie autonome à
besoin d’être chargée.
(A ce stage, la fonction
d’arrêt automatique de
l’outil s’active.)

Fonction d’arrêt automatique

• La fonction d’arrêt automatique est conçue

pour empêcher une perte de couple de ser-

rage à la suite d’une tension réduite de la
batterie. Une fois activée, l’outil ne répondra
pas tant que la batterie n’aura pas été char­gée (ou remplacée par une unité chargée),

même si la détente est pressée.

(1) (2)

(1) Témoin indicateur de la batterie

• Utilisez le témoin indicateur de la batterie

pour vérifier la quantité de charge restant

dans la batterie.

La durée de vie de la batterie varie légère-

•

ment en fonction de la température ambian-

te et des caractéristiques de la batterie. Le

témoin est conçu pour fournir une indication

approximative de la durée de vie restante

de la batterie.

-

25 -

REMARQUE :

Les 3 barres du témoin indicateur de la

•
batterie clignotent lorsque la fonction
d’arrêt automatique est activée.

Lorsque le témoin indicateur de la bat-

•
terie se met à clignoter, il faut immé­diatement charger la batterie autonome

(ou la remplacer par une unité char-

gée).

Veillez à charger complètement la bat-

•
terie autonome en question après l’ac­tivation de la fonction d’arrêt automa­tique. Si cela n’est pas effectué, cela
peut empêcher la fonction d’arrêt auto­matique d’être correctement désacti­vée.

L'outil peut s'éteindre automatiquement

•
sous des charges de travail lourdes.

Cependant l'outil sera de nouveau opé-

rationnel après le retrait et le rempla­cement de la batterie. La batterie doit
avoir été suffisamment rechargée pour

redémarrer l'outil.

(2) Lumière DEL

Appuyez sur pour allumer et éteindre la

lumière DEL.
La lumière ne consomme que peu d'énergie
et n'affectera pas significativement la durée de

la batterie.

MISE EN GARDE :

La lumière DEL incorporée est conçue

•

pour éclairer temporairement la petite

zone de travail.

•

Ne l’utilisez pas comme remplacement

d’une torche normale, elle n’est pas

assez lumineuse.

Cet outil dispose d'une lumière DEL inté­grée.

Mise en garde : NE REGARDEZ PAS

DIRECTEMENT LE FAISCEAU.

L’utilisation de commandes ou de réglages ou
l’exécution de procédures autres que ceux spé­ciés dans ce manuel peut entraîner l’exposi­tion à de dangereuses radiations.

Réglages du couple de
serrage

1. Ouvrez le volet avec la poignée de régla­ge de l'embrayage.

Vue frontale

de l'unité principale

Volet (fermé)

Connectez les nervures de l'unité principa-

le avec celles de la poignée de réglage de
l'embrayage (sur le côté court) et tournez
dans le sens des aiguilles d'une montre.

2. Insérez les 3 nervures dans la poignée de
réglage de l'embrayage (sur le côté long)
dans les trous du volet.

Assurez-vous

vure dans le plus grand trou.

Poignée de réglage de

l'embrayage (vue du

côté court)

d'insérer la plus grande ner-

REMARQUE :

• La lumière DEL peut être liée pour acti­ver la marche du commutateur en régla­ge avec une télécommande. (Reportez­vous à la page 32.)

Trou plus gros Nervure plus

Pour régler le couple d'embrayage, tour-

nez la poignée de réglage de l'embrayage
dans le sens des aiguilles d'une montre ou
le sens inverse.

e niveau d'embrayage peut être réglé

L

entre 1 et 60. (deux tours complets)

-

26 -

grosse

Diminue le couple

0

2

4

6

8

10

12

(53,1)

(106,2)

(in·lbs)

1 10 3020 40 50 60

N

m

EYFGA3

EYFGA2

EYFGA1

Augmente le

couple

Exemple - Réglage

d'embrayage #40

Exemple - Réglage

d'embrayage #20

3. Fermez l'obturateur avec la poignée de
réglage de l'embrayage en la tournant
dans le sens des aiguilles d'une montre.

REMARQUE :

• Assurez-vous de fermez l'obturateur
pour empêcher la poussière d'entrer.

Graphique du couple de serrage
(Pour référence)

Ces données représentent les valeurs de réfé­rence mesurées dans les conditions décrites

ci-dessous. Durant l'utilisation effective, les
valeurs varieront selon les conditions d'utili­sation (verrouillage de l'écrou, substrat cible,
méthode de sécurisation de la vis en place,

etc.).

Conditions de la mesure

Telles que décrites par Panasonic

Niveau de réglage du couple

MISE EN GARDE :

• Vérifiez toujours le couple de serrage
de l'outil avant de l'utiliser. Une mau­vaise utilisation de l'outil peut entraîner
un serrage excessif ou inadéquat.

Faites toujours fonctionner l’outil avec

•
le commutateur complètement engagé.

•

La précision du couple peut ne pas être

stable si le commutateur n'est pas suffi-

samment désactivé.

Utilisez les chiffres du Graphique du

•

couple de serrage pour guider votre
sélection du réglage de l’embrayage du
couple de serrage. (Reportez-vous au
graphique du couple de serrage.)

Configuration des réglages de
l’outil

Réglage de l'ajustement de la vites­se

1. Éteignez le panneau de commande.

• Si le panneau de commande est allumé,
retirez et réinsérez la batterie autonome.

2.

Désactivez le commutateur tou t e n

appuyant sur le bouton
le bouton

et le commutateur.

• Après que la lumière DEL et celle de

confirmation se soient allumées et que

le signal sonore ait retentit, le panneau

de contrôle scintillera et passera en

mode configuration.

, puis relâchez

-

27 -

REMARQUE :

EYFA31

A

B

C D

17…77

158079 1678

• Les outils sont expédiés de l'usine
selon le mode suivant :

EYFGA1 : 80
EYFGA2 : 75
EYFGA3 : 45

• Le panneau de commande s’éteint
si l’outil n’est pas opéré pendant une

période de 5 minutes.

Bouton OK

Afchage

Témoin indicateur de la batterie

3. Appuyez sur les boutons et pour

sélectionner le réglage de l’embrayage
convenant au travail devant être exécuté.

Quand le bouton

est appuyé

Quand le bouton

est appuyé

-

28 -

TPM GA1 GA2 GA3

80 800

75 750

45 450

15 150

4. Appuyez sur le bouton OK pour accepter

le réglage de vitesse sélectionné.

•

Le panneau de commande s’arrête de

clignoter et s’allume.

MISE EN GARDE :

•

Vous devez appuyer sur le bouton OK

afin que le réglage sélectionné prenne

effet.

Veillez à vérifier la nouvelle valeur

•
après avoir changé le réglage. (Repor­tez-vous à la page 33.)

Réglage non

disponible

Réglage

disponible

Fonction de rétrogradation automa­tique

• En faisant fonctionner l'outil à vitesse éle­vée au début du processus de serrage puis
en diminuant sa vitesse de marche avant
que le atteigne le même niveau, la fonc­tion de rétrogradation augmente la vitesse
de serrage tout en maintenant sa précision.
Quand la rétrogradation automatique est
activée, elle diminue à une vitesse de 300
tr/min programmée avec la télécommande.

Réglez l’outil sur le mode configuration.

1.

(Reportez-vous à la page 28.)

. Appuyez deux fois sur le bouton D.

2

• La valeur de la fonction de rétrograda­tion automatique apparaîtra.

Appuyez sur les boutons

3.

modifier l'heure voulue.

Fonctionne-

ment

Appuyez sur le bouton OK pour accepter

4.

le nouveau réglage.

Afchage Secondes

30 3 secondes

1 0,1 secondes
0

et pour

DÉSACTIVÉ

REMARQUE :

La vitesse au départ de l'opération de

•
serrage est définie avec la fonction de
réglage de la vitesse.

Fonction de réduction de croisement
de fils

• L'outil fonctionne en sens inverse approxi­mativement pendant 360° avant de fonction­ner vers l'avant pour favoriser l'alignement

des fils et ainsi réduire leur croisement.

Réglez l’outil sur le mode configuration.

1.

(Reportez-vous à la page 28.)

. Appuyez une fois sur le bouton D.

2

• La valeur de réglage du niveau de

réduction de croisement des fils s'affi­che.

3.

Appuyez sur les boutons

activer ou désactiver le réglage.

Afchage Fonction

R0 DÉSACTIVÉ
R1 ACTIVÉ

Appuyez sur le bouton OK pour accepter

4.

le réglage d'activation ou de désactivation.

et pour

Fonction de détection des erreurs
de délabrement

• La fonction de détection des erreurs de
délabrement entraîne le clignotement de
l'indicateur rouge si le travail finit plus rapi­dement que le temps prévu, par exemple du
fait d'une vis ou d'une attache de vis préala-

blement serrée.

Réglez l’outil sur le mode configuration.

1.

(Reportez-vous à la page 28.)

. Appuyez deux fois sur le bouton B.

2

• La valeur de réglage de la fonction de

détection des erreurs de délabrement
s'affiche.

3.

Appuyez sur les boutons

changer la durée comme voulue.

Fonctionne-

ment

Afchage Secondes

30 3 secondes

1 0,1 secondes
0 DÉSACTIVÉ

et pour

-

29 -

Appuyez sur le bouton OK pour accepter

4.

le nouveau réglage.

Quand la fonction de réduction des croi-

•

sements des fils est activée, la durée
établie sera comptée après que l'outil ait
fonctionné en sens inverse sur 360°.

Fonction d'alarme de maintenance
par intervalle

• La fonction d'alarme de maintenance par
intervalle verrouille l'outil afin qu'il ne puis-

se être utilisé une fois qu'un nombre défi­ni d'opérations de serrage ait été accom­pli. Cette fonction est pratique pour assurer
l'inspection régulière des outils, par exem­ple.

Réglez l’outil sur le mode configuration.

1.

(Reportez-vous à la page 28.)

. Appuyez deux fois sur le bouton C.

2

• La valeur de réglage s'affichera.

3. Appuyez sur les boutons

établir les valeurs souhaitées.

Fonctionne-

ment

Appuyez sur le bouton OK pour accepter

4.

le nouveau réglage.

REMARQUE :

•

Quand le nombre d'opération de ser-

rage restant est inférieur ou égal à

000, l'affichage alterne entre “Régla-

10
ge” et “1”. Quand le nombre d'opération
de serrage restant atteint 0, la valeur
“0” clignote sur l'affichage.

our retarder l'inspection tout en rete-

P

nant la valeur de compte des opéra­tions de serrage, sélectionnez une nou­velle valeur de réglage plus élevée que
la valeur courante.

Pour

lisez l'outil (reportez-vous à la page 32).

La valeur maximale de compte d'opé-

•
ration
rations

comptées.

Af-

chage

réinitialiser le compteur à 0, initia-

de serrage est 990 000. Les opé-

au-delà de 990 000 ne sont pas

Nombre d'opérations

99 990 000

1 10 000
0 DÉSACTIVÉ

et pour

de serrage

Réglage activé/désactivé de la fonction
de limitation de la plage de signal radio
(EYFGA1NR, EYFGA2NR, EYFGA3NR).

1.

Réglez l’outil sur le mode configuration.

(Reportez-vous à la page 28.)

. Appuyez trois fois sur le bouton C.

2

• La valeur du réglage activé/désactivé de
la fonction de limitation de la plage de
signal radio s'affiche alors.

3. Appuyez sur le bouton et pour acti-

ver/désactiver la fonction de limitation de
la plage de signal radio.

Mode de la
fonction de

Af-

chage

4.

Réglages d'usine

limitation de

la plage de

signal radio

L'outil est utilisable en

C0 DÉSACTIVÉ

C1 ACTIVÉ

Appuyez sur le bouton OK pour accepter

le nouveau réglage.

Mode de la fonction de limitation de la

•

plage de signal radio : C0 (DÉSACTIVÉ)

REMARQUE :

•

Concernant la manière d'enregistrer

l'outil et le qualificateur d'assemblage,
veuillez vous référer au mode d'emploi
du qualificateur d'assemblage.

l'absence de commu-

nications avec le quali­cateur d'assemblage.

L'outil n'est pas utili-

sable en l'absence de

communications avec
le qualicateur d'as­semblage.

État

Réglage du signal sonore

• Vous pouvez choisir trois modes de signal

sonore.

Réglez l’outil sur le mode configuration.

1.
(Reportez-vous à la page 28.)

. Appuyez une fois sur le bouton A.

2

• La valeur de réglage en cours s'affiche.

3. Appuyez sur les boutons

établir les valeurs souhaitées.

et pour

-

30 -

Af-

chage

b0 Pas de signal sonore

b1

b2

Appuyez sur le bouton OK pour accepter

4.

le nouveau réglage.

REMARQUE :

Le signal accompagne l'indicateur

Le signal accompagne l'indicateur

•

L'outil est livré avec le mode de signal

sonore réglé sur b0 par défaut.

Fonction

vert

rouge

Réglage de la lumière DEL

• Vous pouvez choisir deux modes de lumière
DEL.

Réglez l’outil sur le mode configuration.

1.

(Reportez-vous à la page 28.)

. Appuyez une fois sur le bouton B.

2

• La valeur de réglage en cours s'affiche.

3. Appuyez sur les boutons

choisir le mode de lumière DEL voulu.

Af-

chage

L1 Lié au bouton de lumière DEL

L2

Appuyez sur le bouton OK pour accepter

4.

REMARQUE :

Lié à l'opération du commutateur

le nouveau réglage.

•

L'outil est livré avec le mode lumière

DEL réglé sur L1 par défaut.

Fonction

d'activation

et pour

Fonction de contrôle de la vitesse

• La vitesse (Tr/min) peut être changée selon

le nombre de pressions sur l'interrupteur.

Réglez l’outil sur le mode configuration.

1.

(Reportez-vous à la page 28.)

. Appuyez trois fois sur le bouton B.

2

• La valeur de réglage s'affichera.

3. Appuyez sur les boutons

activer ou désactiver le réglage.

Fonctionne-

ment

P0

P1

Contrôle de la vitesse

Contrôle de la vitesse

DÉSACTIVÉ

et pour

Fonction

ACTIVÉ

Appuyez sur le bouton OK pour accepter

4.

le nouveau réglage.

Initialisation de tous les réglages

Réglages d'usine

• Fonction de réglage de la vitesse
→ GA1: 80 GA2: 75 GA3: 45

• Fonction de rétrogradation automati
que → 0

Fonction de réduction de croisement

•

des fils → R0

•

Fonction de détection d'erreur de déla-

brement → 0

•

Fonction d'alarme par intervalle de

maintenance → 0

•

Fonction de limitation de la plage de

signal radio → C0

•

Réglage du signal sonore → b0

• Réglage de la lumière DEL → L1

• Réglage du contrôle de la vitesse
→ P0

Cette section explique comment faire reve-

•
nir tous les réglages de l’outil à leur valeur
de défaut au moment de l’expédition de
l’usine.

L’affichage d’erreur s’éteint.

•

1. Réglez l’outil sur le mode configuration.

(Reportez-vous à la page 28.)

2

. Appuyez sur le bouton C.

• Le panneau de commande se met à cli­gnoter.
Afchage
Témoin indicateur de la batterie : les bar-

res supérieure et inférieure de la batterie

clignotent.

Afchage

3. Appuyez sur le bouton OK pour accepter

le réglage sélectionné.

Le panneau de commande s’arrête de

•
clignoter et s’allume.

: la lettre “F” clignote.

Témoin indicateur de la batterie

-

-

31 -

Vérification des réglages de l’outil

• Quand l'outil s'arrête, la valeur de réglage
courante s'affiche pendant environ 2 secon-

des.

L'état du réglage ne peut être vérifié quand

•
le panneau de l'outil est désactivé. Appuyez

une fois sur le commutateur pour allumer le
panneau.

Vérification de l'état du contrôle de
la vitesse et des réglages du signal
sonore

1. Appuyez sur le bouton A.

• Les valeurs de réglage du signal sonore
et de la vitesse s'affichent (dans cet

ordre).

xemple : Si la vitesse est réglée sur

E

500 min

sur l'indicateur vert,

“50” → “b1”

-1

et le signal sonore est réglé

Vérification de l'état de la lumière
DEL, de la fonction de détection des
erreurs de délabrement et des régla­ges de contrôle de la vitesse

1. Appuyez sur le bouton B.

• La lumière DEL, la durée de serrage et
le paramètre du contrôle de la vitesse

s'affichent (dans cet ordre).

xemple : Si le mode de lumière DEL

E

est défini sur L1 et que le temps de
serrage est fixé sur 20 et la vitesse de
contrôle est Activée,

“L1” → “20” → P0

Vérification de l'état de la fonction
de limitation de la plage du signal
radio et des réglages de la fonction
d'alarme par intervalle de mainte­nance

1. Appuyez sur le bouton C.

• La fonction de limitation de la plage et
les réglages des opérations de serrage
s'affichent avec les valeurs de compte

courantes (dans cet ordre).

REMARQUE :

Si vous engagez le commutateur alors

•
qu’un réglage est affiché, le panneau
de commande revient à l’affichage du
réglage de la vitesse.

Vérification des circuits de l'outil
et de l'état de la fonction de réduc­tion des croisements des fils et des
réglages de la fonction de rétrogra­dation automatique

1. Appuyez sur le bouton D.

• Les circuits de l'outil, la fonction de

réduction des croisements des fils et les

réglages de la fonction de rétrogradation

automatique s'affichent (dans cet ordre).

Exemple

REMARQUE :

Lorsque l'outil est réglé avec la télé-

•

R

: “H3” → “R1” → “10”

Afchage Circuit de l’outil

H1 EYFGA1

2 EYFGA2

H
H3 EYFGA3

commande, il peut accidentellement

recevoir le signal d'un autre outil s'il y
en a un à proximité.

églez, si possible, l'outil dans une
autre pièce ou tenez-vous à une dis­tance raisonnable afin d’éviter cette

situation.

-

32 -

Affichage d’erreur

Dans le cas où un outil ou la batterie autonome présentent un mauvais fonctionnement, le pan­neau de commande afche un message d’erreur. Veuillez vérier l’outil ou la batterie autonome
comme décrit dans le graphique suivant avant de les faire réparer.

Afchage Cause probable Action correctrice

Erreur de réglage Réinitialiser l’outil en utilisant la

La batterie autonome est trop

chaude.

L’outil est trop chaud pour
pouvoir fonctionner.

Les contacts connectant la
batterie autonome et l’outil sont

sales.

La batterie autonome n’a pas

été correctement insérée dans

l’outil.

Les goupilles de l’outil ou de la

batterie autonome sont usées.

Panne du moteur, etc. Arrêter immédiatement d’utiliser

Mauvais fonctionnement du
circuit de l’outil, panne, etc.

L'outil ne peut pas commu­niquer avec le qualicateur
d'assemblage pendant que

la fonction de limitation de

la plage de signal radio est
activée.

télécommande. (Reportez-vous à
la page 32.)

Arrêter le travail et laisser la bat­terie autonome refroidir avant de
reprendre l’utilisation de l’outil.

Arrêter le travail et laisser l’outil
refroidir avant de reprendre l’utili-

sation.

Retirer toute crasse.

Bien insérer la batterie autonome

dans l’outil.

Remplacer la batterie autonome.

l’outil.

• Vérifiez que l'outil a été enregis-

tré correctement sur le qualifica-

teur d'assemblage.

Vérifiez que le réglage du grou-

•
pe du qualificateur d'assemblage
a été configuré correctement.

Améliorez l'état de réception, par

•
exemple en mettant le qualifica-

teur d'assemblage plus près de

l'outil.

-

33 -

-

34 -

[Batterie]
Pour une utilisation correc-

te de la batterie autonome

Batterie autonome Li-ion

• Pour une longévité optimale de la batterie,
rangez la batterie autonome Li-ion sans la
charger après l’avoir utilisée.

• Lors de la charge de la batterie autonome,
assurez-vous que les bornes du chargeur
de batterie sont libres de tout corps étranger
comme de la poussière et de l’eau, etc. Net­toyez les bornes avant de charger la batte­rie autonome si des corps étrangers se trou­vent sur les bornes.

La durée de vie des bornes de la batterie

autonome peut être affectée par des corps

étrangers comme de la poussière et de
l’eau, etc. pendant le fonctionnement.

• Lorsqu'un bloc de batterie n'est pas utili­sé, gardez-le éloigné d'objets métalliques
comme agrafes, pièces de monnaie, clés,
clous, vis ou tout autre petit objet métalli­que pouvant établir une connexion entre les

deux bornes.

Si vous court-circuitez les bornes de la bat-

terie, vous risquez de causer des étincelles,
de vous brûler ou de provoquer un incendie.

• Lors de l'utilisation de la batterie autonome,
assurez-vous de la bonne ventilation du lieu
de travail.

• Lorsque la batterie autonome est retirée du

corps de l'outil, replacez immédiatement le

couvercle de la batterie autonome afin d'em­pêcher la poussière ou la crasse de conta­miner les bornes de la batterie et de provo-

quer un court-circuit.

Longévité des batteries auto­nomes

Les batteries rechargeables ont une longévité
limitée. Si le temps de fonctionnement devient
très court après la recharge, remplacez la bat­terie auto nome par une neuve.

Recyclage de la batterie auto­nome

ATTENTION:

La batterie Li-ion que vous êtes procurée
est recyclable. Pour des renseigne ments
sur le recyclage de la batterie, veuillez

composer le 1-800-8-BATTERY.

[Chargeur de batterie]
Recharge

Lisez le mode d’emploi du chargeur de batte­rie Panasonic de la batterie autonome avant
d’effectuer la charge.

Avant de charger la batte­rie

Chargez la batterie à une température com-

prise entre 5°C (41°F) et 40°C (104°F).

La batterie autonome ne peut pas être char­gée à une température inférieure à 5°C (41°F).

Si la température de la batterie autonome

est inférieure à 5°C (41°F), retirez d'abord
la batterie autonome du chargeur et laissez­la pendant une heure dans un endroit où la

température est d'au moins 5°C (41°F). Puis

effectuez de nouveau la charge de la batterie

autonome.

VI.

ENTRETIEN

Nettoyez l’appareil au moyen d’un chiffon sec
et propre. N’utilisez ni eau, ni solvant, ni pro­duit de nettoyage volatile.

VII

. ACCESSOIRES

Chargeur

• EY0L82

Batterie

•

EYFB41

• EYFB42

Télécommande

•

EYFA31

Protection pour l’outil

•

EYFA05-A (Bleu)

• EYFA05-Y (Jaune)

• EYFA05-H (Gris)

Protection pour la batterie

•

EYFA04-H

• EYFA06-H

Qualicateur d'assemblage

•

EYFRZ01

• EYFR02

Poignée de réglage de l'embrayage

•

EYFA32

Dispositif de suspension de l'outil

•

EYFA40

MISE EN GARDE :

Le dispositif de suspension de l'outil est seu­lement pour l'utilisation d'un équilibreur.
Une force ou un impact excessifs pourraient
le briser et l'unité principale pourrait tomber.

Déclaration sur le brouillage de la Commission Fédérale
des Communications

Cet équipement a été testé et déclaré conforme aux limites des appareils numériques de classe

B, conformément a la chapitre 15 du règlement de la FCC. Ces limites ont été définies pour four­nir une protection raisonnable contre les brouillages préjudiciables dans une installation résiden­tielle. Cet équipement produit, utilise et peut émettre des énergies de fréquence radio et s’il n’est
pas installé et utilisé conformément aux instructions, il pourra provoquer des brouillages préju­diciables aux communications radio. Il n’y a toutefois aucune garantie que ces brouillages ne se
produisent pas lors d’une installation particulière. Si cet équipement provoque des brouillages
préjudiciables à la réception de la radio ou de la télévision, ce qui peut être vérifié en mettant en
marche puis en arrêtant l’équipement, l’utilisateur est encouragé à essayer d’éliminer le brouilla­ge selon l’une des mesures suivantes :

Réorienter ou déplacer l’antenne réceptrice.

•

Augmenter l’espacement entre l’équipement et le récepteur.

•

•

Brancher l’équipement à une prise d’un circuit différent de celui auquel le récepteur est branché.

•

Consulter le distributeur ou un technicien de radio/télévision expérimenté pour obtenir une aide.

Avertissement de la FCC : afin d’assurer la continuité de la conformité, installez et utilisez selon

les instructions données. Utilisez seulement les blocs batteries spécifiés dans les instructions.

Tout changement ou modification non expressément approuvé par les parties responsables de
la conformité pourraient faire perdre à l'utilisateur le droit de faire fonctionner cet équipement.

ID FCC: O4O-EYFGA IC: 8507A-EYFGA

Cet appareil est conforme au chapitre 15 du règlement de la FCC. Le fonctionnement est soumis
aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer de brouillage préjudiciable
et (2) cet appareil doit pouvoir accepter n’importe quel brouillage reçu incluant ceux qui pourraient
provoquer un fonctionnement non désiré.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils ra­dioexempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil
nedoit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillagera­dioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

35 -

-

VIII

. CARACTÉRISTIQUES

REMARQUE :

Indications de poids

Supérieures ou égales à 1 kg
Inférieures à 1 kg : indiquées par 0,01 kg.

: indiquées par 0,05 kg.

UNITE PRINCIPALE

Modèle

Moteur 14,4 V DC
Taille du

mandrin

Vitesse sans charge
(Niveau)

Portée de réglage du

couple

Réglage du nombre de
niveaux de couples de
serrage

Longueur totale 199 mm (7-53/64")
Poids (avec la batterie

autonome : EYFB41)
Poids (avec la batterie

autonome : EYFB42)

MISE EN GARDE :

Vérifiez toujours le couple de serrage de l'outil avant de l'utiliser.
Une mauvaise utilisation de l'outil peut entraîner un serrage excessif ou inadéquat.

REMARQUE :

Nombre de niveaux de réglage du couple de serrage

À tête unique 9,5-13 mm (3/8"-33/64")
À double tête 1

Bien que les niveaux de réglage du couple de serrage de l'embrayage puissent dépasser les
60 niveaux, veuillez régler les niveaux jusqu'à 60.

EYFGA1 EYFGA

N NR N NR N NR

2-16 mm (15/32"-5/8")

0-800 (80) 0-750 (75) 0-450 (45)

-5,5 N·m

2

(0,20-0,56 kgf·m,

17,70-48,68 in·lbs)

60

(Par incréments d'envi-

ron 0,08 N·m)

1,25 kg (2,76 lbs) 1,3 kg (2,87 lbs)

1,5 kg (3,31 lbs) 1,5 kg (3,31 lbs)

(0,51-0,82 kgf·m,

25-70,81 in·lbs)

44,

(Par incréments d'envi-

ron 0,08 N·m)

2 EYFGA3

5-8 N·m

60

5-10 N·m

(0,51-1,02 kgf·m,

44,25-88,51 in·lbs)

60

(Par incréments d'envi-

ron 0,13 N·m)

BATTERIE AUTONOME (non inclue dans l’expédition)

Modèle EYFB41 EYFB42
Stockage de la batterie Batterie Li-ion

Tension de la batterie 14,4 V CC (3,6 V/4 piles) 14,4 V CC (3,6 V/8 piles)

CHARGEUR DE BATTERIE (non inclue dans l’expédition)

Modèle EY0L82

Puissance nominale Voir la plaque signalétique se trouvant sur le côté inférieur du char-

Poids 0,93 kg (

Durée de chargement

EYFB41

Utilisable: 35 min.

Plein: 40 min.

-

36 -

geur.

2,05 lbs)

EYFB42

Utilisable: 50 min.

Plein: 60 min.

Télécommande (non inclue dans l’expédition)

Modèle EYFA31
Tension de la batterie 3 V DC
Dimensions 54 mm (
Poids (avec la batterie) Environ 30 g (0,07 lbs)

2-1/8") × 86 mm (3-3/8") × 10 mm (13/32")

Qualificateur d'assemblage (non inclus dans l'expédition)

Modèle EYFRZ01 EYFR02
Puissance nominale Voir la plaque signalétique se trouvant sur le côté inférieur du quali-

Dimensions 359 mm ×
Poids 3,6 kg (7,94 lbs) 1,1 kg (

230 mm × 89 mm 120 mm × 260 mm × 70 mm

cateur d'assemblage.

2,43 lbs)

Informations sur les ondes radio

Modèle EYFGA
Plage en intérieur / en ville 100 ft./30 m

Portée de la fréquence radio
en extérieur

Puissance de transmission 1 mW (0 dBm)

Sensibilité du qualicateur
d'assemblage

FCC Partie 15.249 O4O-EYFGA
Industrie Canada 8507A-EYFGA

-9

300 ft./100 m

2 dBm (1% erreur de paquet)

Fréquences des canaux:

Canal 1 2,410 GHz Canal 7 2,440 GHz
Canal 2 2,415 GHz Canal 8 2
Canal 3 2
Canal 4 2
Canal 5 2

Canal 6 2

,420 GHz Canal 9 2,450 GHz
,425 GHz Canal 10 2,455 GHz
,430 GHz Canal 11 2,460 GHz

,435 GHz Canal 12 2,465 GHz

-

37 -

,445 GHz

Panasonic Eco Solutions North America

Two Riverfront Plaza, Newark, NJ 07102

Panasonic Canada Inc.

5770 Ambler Drive, Mississauga, Ontario, L4W 2T3
www.panasonic.ca

EN, FR, ES
EY9810FGA102 2013 11 Printed in Japan
