Cedar Ridge MTF4TPU, MD3TPF Owner's Operation And Installation Manual

Download

Questions, problems, missing parts? Before returning to your retailer, call

our customer service department at 1-866-573-0674, 8:00 am - 4:30 pm CST,

Monday through Friday or email customerservice@usaprocom.com

PFS

Cedar Ridge

hearth

WARNING: If the information in this manual is not

followed exactly, a re or explosion may result causing

property damage, personal injury or loss of life.

— Do not store or use gasoline or other ammable va-

pors and liquids in the vicinity of this or any other appliance.

— WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

•

Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the re

department.

—

Installation and service must be performed by a qualied installer, service agency or the gas supplier.

WARNING: This appliance is equipped for Natural and

Propane gas. Field conversion is not permitted other than

between natural or propane gases.

VENT-FREE GAS WALL

HEATER

OWNER’S OPERATION AND

INSTALLATION MANUAL

INFRARED MODEL

MTF4TPU

FAN

HOT

www.usaprocom.com

200032-01A

TABLE OF CONTENTS

Safety ........................................................ 3

Specications ............................................ 4

Important Electrical Safety Information...... 5

Qualied Installing Agency ........................ 6

Product Features ....................................... 6

Local Codes............................................... 6

Preparing For Installation .......................... 7

Unpacking.................................................. 7

Water Vapor: A By-Product Of

Unvented Room Heaters ..................... 7

Air For Combustion and Ventilation ........... 8

Installation ................................................11

Operation ................................................. 19

Electrical Connection ............................... 21

Electrical Wiring Diagram ........................ 22

Inspecting Burners................................... 23

Care And Maintenance ............................ 24

Troubleshooting ....................................... 25

Parts ........................................................ 28

Replacement Parts .................................. 30

Accessories ............................................. 30

Service Hints ........................................... 31

Technical Service..................................... 31

Warranty .................................................. 32

INSTALLER: Leave this manual with the appliance.

CONSUMER: Retain this manual for future reference.

This is an unvented gas-red heater. It uses air (oxygen)

from the room in which it is installed. Provisions for ad-

equate combustion and ventilation air must be provided.

Refer to Air For Combustion and Ventilation section on page 8 of this manual.

WARNING: Improper installation, adjustment, al-

teration, service or maintenance can cause injury or property damage. Refer to this manual for correct installation and operational procedures. For assistance

or additional information consult a qualied installer,

service agency or the gas supplier.

This appliance may be installed in an aftermarket,* permanently located, manufactured (mobile) home, where not prohibited by local codes.

This appliance is only for use with propane or natural gas. This appliance is equipped with a simple means to

switch between propane and natural gas. Field conversion by any other means including the use of a kit is

not permitted.

* Aftermarket: Completion of sale, not for purpose of resale, from the manufacturer.

SAVE THIS BOOK

www.usaprocom.com

200032-01A

SAFETY

IMPORTANT: Read this owner’s manual carefully and completely before trying to assemble, operate, or service this heater. Improper use of this heater can cause serious injury or death

from burns, fire, explosion, electrical shock and carbon

monoxide poisoning.

Only a qualied installer, service

agent, or local gas supplier may install and service this product.

WARNING: Keep the appli-

ance area clear and free from

combustible materials, gasoline, and other ammable vapors and

liquids.

WARNING: This appliance

can be used with propane or

natural gas. It is shipped from the factory adjusted for use with propane.

This appliance is only for use with the type of gas indicated on the rating plate. This appliance

is not convertible for use with

other gases.

CARBON MONOXIDE POISONING: Early

signs of carbon monoxide poisoning resemble the u, with headaches, dizziness or nausea. If you have these signs, the heater may not be working properly. Get fresh air at once! Have heater serviced. Some people are more affected by carbon monoxide than others. These include pregnant women, people with heart or lung disease or anemia, those under the inuence of alcohol and those at high altitudes.

NATURAL AND PROPANE/LP GAS: Natural and Propane/LP gas are odorless. An odormaking agent is added to the gas. The odor helps you detect a gas leak. However, the odor added to the gas can fade. Gas may be present even though no odor exists.

WARNING: Any change to

this heater or its controls can

be dangerous.

WARNING: Do not use any accessories not approved for use with this heater.

WARNING: Carefully supervise young children when they are in the room with the heater.

WARNING: Make sure grill guard is in place before running

heater.

WARNING: Due to high temperatures, the appliance should

be located out of trafc and away

from furniture and draperies.

WARNING: Heater becomes

very hot when running. Keep children and adults away from

hot surfaces to avoid burns or

clothing ignition. Heater will remain hot for a time after shutoff.

Allow surfaces to cool before

touching.

WARNING: Do not place

clothing or other flammable

material on or near the appli-

ance. Never place any objects

in the heater.

www.usaprocom.com

200032-01A

1. Do not place Propane/LP supply tank(s) inside any structure. Propane/LP supply tank(s) must be placed outdoors.

2. This heater shall not be installed in a bedroom or bathroom.

3. This heater needs fresh air ventilation to run properly. This heater has an Oxygen Depletion Sensing (ODS) safety shutoff system. The ODS shuts down the heater if not enough fresh air is available. See Air for Combustion and Ventilation, pages 8 through 9. If heater keeps shutting off, see Troubleshooting, page 25.

4. Keep all air openings in front and bottom of heater clear and free of debris. This will ensure enough air for proper combustion.

5. If heater shuts off, do not relight until you have provided fresh, outside air. If heater keeps shutting off, have it serviced.

6. Do not run heater:

• Where ammable liquids or vapors are

used or stored.

• Under dusty conditions.

SAFETY

7. Before using furniture polish, wax, carpet cleaner, or similar products, turn heater off. If heated, the vapors from these products may create a white powder residue within burner box or on adjacent walls or furniture.

8. Do not use heater if any part has been under water. Immediately call a qualied service technician to inspect the room heater and to replace any part of the control system and any gas control which has been under water.

9. Turn off and unplug heater and let cool before servicing. Only a qualied service person should service and repair heater.

10. Operating heater above elevations of 4,500 feet could cause pilot outage.

11. To prevent performance problems, do not use propane/LP fuel tank of less than 100 lbs. capacity.

SPECIFICATIONS

Model MTF4TPU

Gas Type Natural Gas Propane Gas

Ignition Electric Piezo Ignitor Electric Piezo Ignitor

BTU/Hr (available)

Maximum 25,000 Maximum 24,000

Electric BTU (avaliable) 5,120 5,120

Manifold Pressure 6" W.C. 10" W.C.

Inlet Gas Pressure*

(inches of water)

Maximum 10.5" Maximum 14"

Minimum 7" Minimum 11"

Electric Power

Voltage • 120 VAC, 60 Hz

Power • 1500 Watts

Heater Dimensions (HxWxD) •

17.34" × 28" × 7.74"

Carton Dimensions (HxWxD) •

19.25" × 30" × 8.75"

Heater Weight • 28.2 lbs Shipping Weight • 32 lbs

*(For purposes of inlet adjustment)

www.usaprocom.com

200032-01A

IMPORTANT ELECTRICAL SAFETY INFORMATION

When using electrical appliances, basic precautions should always be followed to reduce the risk of re, electric shock, and injury to persons, including the following:

1. Read all instructions before using this heater.

2. This appliance is hot when in use. To avoid burns, do not come in contact with heater. Keep combustible materials, such as furniture, pillows, bedding, papers, clothes, and curtains at least 3 feet (1 m) from the front of the heater, and keep them away from the sides and rear.

3. Extreme caution is necessary when any heater is used by or near children or invalids and whenever the heater is left operating and unattended.

4. Do not operate any heater with a damaged cord or plug or if the heater malfunctions, has been dropped or damaged in any manner. Have heater repaired by a qualied service person.

5. Under no circumstances should this electric heater be modied. Parts having to be removed for servicing must be replaced prior to operating this electric heater again.

6. Do not use outdoors.

7. This heater is not intended for use in bathrooms, laundry areas or similar indoor locations. Never use this appliance near a bathtub or other water container.

8. Do not run cord under carpeting. Do not cover cord with throw rugs, runners or similar coverings. Arrange cord away from trafc areas and where it will not be tripped over.

9. To disconnect heater, turn controls to OFF, then remove plug from outlet.

10. Connect to properly grounded outlets only.

11. When this appliance is installed, it must be electrically grounded in accordance with local codes with the current CSA C22.1 Canadian local codes for USA installations. Follow local codes and National

Electrical Code, ANSI/NFPA NO.70 and Canadian Cord: C 22.2 NO.0.

12. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause electric shock, re or damage to the heater.

13. To prevent a possible re, do not block air intakes or exhaust in any manner. Do not use on soft surfaces, such as a bed, where openings may become blocked.

14. This heater gets hot and contains internal parts that sparks and arcs. Do not use it in areas where gasoline, paint, or ammable liquids are used or stored.

15. Use this heater only as described in this manual. Other uses not recommended by the manufacturer may cause fire, electric shock, or injury.

16. Avoid the use of an extension cord because it may overheat and cause a risk of re. However if you must use an extension cord, the cord shall be No. 14AWG minimum size and rated not less than 1900 watt. The extension cord must be a three wire cord with grounding type plug and cord connector.

17. This electric heater should not be used as a drying rack for clothing. Also, do not hang Christmas stockings or decorations on or near it.

www.usaprocom.com

200032-01A

PRODUCT FEATURES

SAFETY PILOT

This heater has a pilot with an Oxygen Depletion Sensing (ODS) safety shutoff system. The ODS/pilot shuts off the heater if there is not enough fresh air.

PIEZO IGNITION SYSTEM

This heater is equipped with an electronic piezo control system. This system requires one AAA battery (provided).

THERMOSTATIC CONTROL

The control automatically cycles the burner on and off to maintain a desired room temperature.

2 GAS OPTIONS AVAILABLE

Your heater is equipped to operate on either Propane/LP or Natural gas. The heater is shipped from the factory ready for connecting to Propane/LP. The heater can easily be changed to Natural gas by having your qualied installer follow the instructions on page 15 and the markings on the heater.

LOCAL CODES

Install and use heater with care. Follow all local codes. In the absence of local codes, use the latest edition of The National Fuel Gas Code, ANSI Z223.1/NFPA 54*.

*Available from:

American National Standards Institute, Inc.

1430 Broadway

New York, NY 10018

National Fire Protection Association, Inc.

1 Batterymarch Park

Quincy, MA 02269-9101

This heater is designed for vent-free operation. State and local codes in some areas prohibit the use of vent-free heaters.

State of Massachusetts: The installation must be made by a licensed plumber or gas tter in the Commonwealth of Massachusetts.

Sellers of unvented propane or natural gas-red supplemental room heaters shall provide to each purchaser a copy of 527 CMR 30 upon sale of the unit.

In the State of Massachusetts the gas cock must be a T-handle type. The State of Massachusetts requires that a exible appliance connector cannot exceed three feet in length.

QUALIFIED INSTALLING AGENCY

Only a qualied agency should install and replace gas piping, gas utilization equipment or accessories, and repair and equipment servicing. The term “qualied agency” means any individual, rm, corporation, or company that either in person or through a representative is engaged in and is responsible for:

a) Installing, testing, or replacing gas piping

b) Connecting, installing, testing, repairing,

or servicing equipment; that is experienced in such work; that is familiar with all precautions required; and that has complied with all the requirement of the authority having jurisdiction.

www.usaprocom.com

200032-01A

FAN

HOT

PREPARING FOR INSTALLATION

Before beginning assembly or operation of the product, make sure all parts are present. Compare parts with package contents list and Figure 1. If any part is missing or damaged, do not attempt to assemble, install or operate the product. Contact customer service for replacement parts.

UNPACKING

1. Remove heater from carton.

2. Remove all protective packaging applied to heater for shipping

Figure 1 - Vent-Free Gas Heater

Control Knob

Ignitor Button

Blower Switch

Heater Switch

Front Panel

Grill

Burner

Heater Cabinet

3. Check heater for any shipping damage. If heater is damaged, promptly inform dealer where you bought heater.

WATER VAPOR: A BY-PRODUCT OF

UNVENTED ROOM HEATERS

Water vapor is a by-product of gas combustion. An unvented room heater produces approximately one (1) ounce (30 mL) of water for every 1,000 BTUs (0.3 KWs) of gas input per hour. Unvented room heaters are recommended as supplemental heat (a room) rather than a primary heat source (an entire house). In most supplemental heat applications, the water vapor does not create a problem. In most applications, the water vapor enhances the low humidity atmosphere experienced during cold weather.

The following steps will help ensure that water vapor does not become a problem.

1. Be sure the heater is sized properly for the application, including ample combustion air and circulation air.

2. If high humidity is experienced, a dehumidier may be used to help lower the water vapor content of the air.

3. Do not use an unvented room heater as the primary heat source.

www.usaprocom.com

200032-01A

AIR FOR COMBUSTION AND VENTILATION

WARNING: This heater shall

not be installed in a conned space

or unusually tight construction unless provisions are provided

for adequate combustion and

ventilation air. Read the following instructions to insure proper fresh

air for this and other fuel-burning

appliances in your home.

Today’s homes are built more energy efcient than ever. New materials, increased insulation and new construction methods help reduce

heat loss in homes. Home owners weather strip and caulk around windows and doors to keep the cold air out and the warm air in. During heating months, home owners want their homes as airtight as possible.

While it is good to make your home energy efcient, your home needs to breathe. Fresh air must enter your home. All fuel-burning appliances need fresh air for proper combustion and ventilation.

Exhaust fans, replaces, clothes dryers and fuel burning appliances draw air from the house to operate. You must provide adequate fresh air for these appliances. This will insure proper venting of vented fuel-burning appliances.

PROVIDING ADEQUATE VENTILATION

The following are excerpts from National Fuel Gas Code, ANSI Z223.1/NFPA 54, Air for Combustion and Ventilation.

All spaces in homes fall into one of the three following ventilation classications:

1. Unusually Tight Construction

2. Unconned Space

3. Conned Space

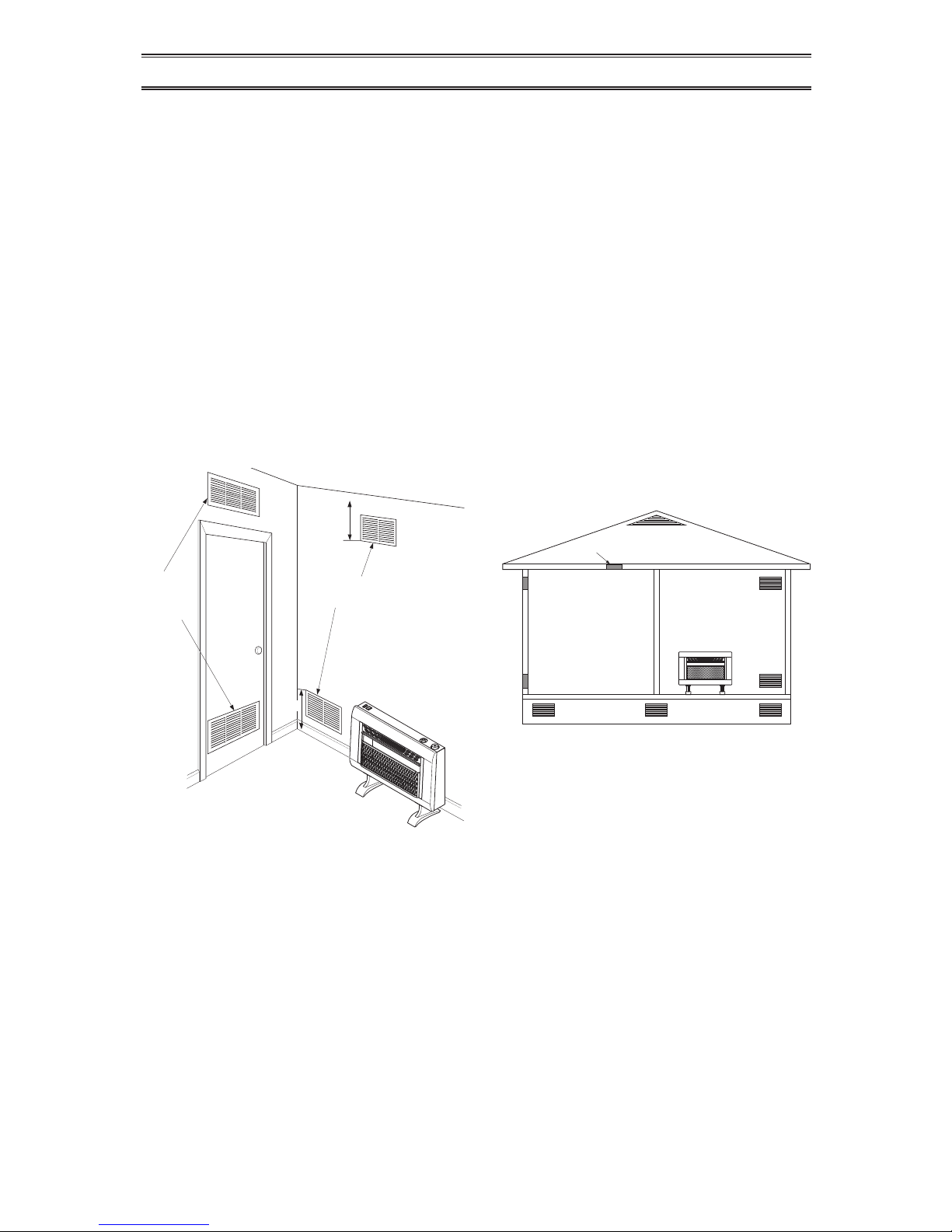

The information on pages 8 through 10 will help you classify your space and provide adequate ventilation.

Unusually Tight Construction

The air that leaks around doors and windows may provide enough fresh air for combustion and ventilation. However, in buildings of unusually tight construction, you must provide additional fresh air.

Unusually tight construction is dened as construction where: a. walls and ceilings exposed to the outside

atmosphere have a continuous water vapor retarder with a rating of one perm (6 x 10

-11

kg per pa-sec-m2) or less with

openings gasketed or sealed and

b. weather stripping has been added on

openable windows and doors and

c. caulking or sealants are applied to areas

such as joints around window and door frames, between sole plates and oors, between wall-ceiling joints, between wall panels, at penetrations for plumbing, electrical and gas lines and at other openings.

If your home meets all of these three criteria, you must provide additional fresh air. See Ventilation Air From Outdoors, page 10.

If your home does not meet all of the three criteria above, proceed to Determining Fresh- Air Flow For Heater Location, page 9.

Conned and Unconned Space

The National Fuel Gas Code, ANSI Z223.1/ NFPA 54 denes a conned space as a space

whose volume is less than 50 cubic feet per 1,000 Btu/hr (4.8 m3 per kw) of the aggregate input rating of all appliances installed in that space and an unconned space as a space whose volume is not less than 50 cubic feet per 1,000 Btu/hr (4.8 m3 per kw) of the aggregate input rating of all appliances installed

in that space. Rooms communicating directly with the space in which the appliances are installed*, through openings not furnished with doors, are considered a part of the unconned space.

* Adjoining rooms are communicating only if there are doorless passageways or ventilation grills between them.

www.usaprocom.com

200032-01A

DETERMINING FRESH-AIR FLOW FOR HEATER LOCATION

4. Compare the maximum Btu/Hr the space can support with the actual amount of Btu/ Hr used.

_______Btu/Hr (maximum can support) _______Btu/Hr (actual amount used) Example: 51,200 Btu/Hr (maximum the

space can support)

56,000 Btu/Hr (actual amount

of Btu/Hr used) The space in the above example is a conned space because the actual Btu/Hr used is more than the maximum Btu/Hr the space can support. You must provide additional fresh air. Your options are as follows:

A. Rework worksheet, adding the space

of an adjoining room. If the extra space provides an unconned space, remove door to adjoining room or add ventilation grills between rooms. See Ventilation Air From Inside Building, page 10.

B. Vent room directly to the outdoors. See

Ventilation Air From Outdoors, page 10.

C. Install a lower Btu/Hr heater, if lower Btu/

Hr size makes room unconned. If the actual Btu/Hr used is less than the maximum Btu/Hr the space can support, the space is an unconned space. You will need no additional fresh air ventilation.

WARNING: If the area in which

the heater may be operated is smaller than that dened as an unconned space or if the building is of unusually tight

construction, provide adequate

combustion and ventilation air by one of the methods described

in the National Fuel Gas Code, ANSI Z223.1/NFPA 54, the International Fuel Gas Code, or

applicable local codes.

AIR FOR COMBUSTION AND VENTILATION

30,000

26,000 56,000

Determining if You Have a Conned

or Unconned Space

Use this work sheet to determine if you have a conned or unconned space.

Space: Includes the room in which you will install heater plus any adjoining rooms with doorless passageways or ventilation grills between the rooms.

1. Determine the volume of the space (length x width x height).

Length x Width x Height =__________cu.

ft. (volume of space)

Example: Space size 20 ft. (6.1 m)

(length) x 16 ft. (4.88 m) (width) x 8 ft. (2.44 m) (ceiling height) = 2560 cu. ft. (72.49 m3) (volume of space)

If additional ventilation to adjoining room

is supplied with grills or openings, add the volume of these rooms to the total volume of the space.

2. Multiply the space volume by 20 to determine the maximum Btu/Hr the space can support.

________(volume of space) x 20 =

(Maximum Btu/Hr the space can support)

Example: 2560 cu. ft. (72.49 m3) (volume

of space) x 20 = 51,200 (maximum Btu/ Hr the space can support)

3. Add the Btu/Hr of all fuel burning appliances in the space.

Vent-free heater _________ Btu/Hr Gas water heater* _________ Btu/Hr Gas furnace _________ Btu/Hr Vented gas heater _________ Btu/Hr Gas replace logs _________ Btu/Hr Other gas appliances*+ _______ Btu/Hr Total = ________ Btu/Hr * Do not include direct-vent gas appli-

ances. Direct-vent draws combustion air from the outdoors and vents to the outdoors.

Example:

Gas water heater __________ Btu/Hr Vent-free heater + _________ Btu/Hr Total = _________ Btu/Hr

www.usaprocom.com

200032-01A

VENTILATION AIR

Ventilation Air From Inside Building

AIR FOR COMBUSTION AND VENTILATION

Outlet Air

Ventilated Attic

Outlet Air

Inlet Air

Ventilated

Crawl Space

Crawl

Space

To Attic

Figure 2 - Ventilation Air from Inside

Building

Figure 3 - Ventilation Air from Outdoors

Remove Door into Adjoining

Room,

Option 3

Ventilation Grills

Into Adjoining Room,

Option 2

12"

Ventilation

Grills

into Adjoining

Room,

Option 1

FAN

HOT

This fresh air would come from an adjoining unconned space. When ventilating to an adjoining unconned space, you must provide two permanent openings: one within 12" of the ceiling and one within 12" of the oor on the wall connecting the two spaces (see options

1 and 2, Figure 2). You can also remove door into adjoining room (see option 3, Figure 2). Follow the National Fuel Gas Code, ANSI

Z223.1/NFPA 54, Air for Combustion and Ventilation for required size of ventilation

grills or ducts.

Ventilation Air From Outdoors

Provide extra fresh air by using ventilation grills or ducts. You must provide two permanent openings: one within 12" of the ceiling and one within 12" of the oor. Connect these items directly to the outdoors or spaces open to the outdoors. These spaces include attics and crawl spaces. Follow the National Fuel

Gas Code, ANSI Z223.1/NFPA 54, Air for

Combustion and Ventilation for required size

of ventilation grills or ducts. IMPORTANT: Do not provide openings

for inlet or outlet air into attic if attic has a thermostat-controlled power vent. Heated air entering the attic will activate the power vent. Rework worksheet, adding the space of the adjoining unconned space. The combined spaces must have enough fresh air to supply all appliances in both spaces.

www.usaprocom.com

200032-01A

INSTALLATION

NOTICE: This heater is intended for use as supplemental heat. Use this heater along with your primary heating system. Do not install this heater as your primary heat source. If you have a central heating system, you may

run system’s circulating blower

while using heater. This will help circulate the heat throughout the house. In the event of a power outage, you can use this heater as your primary heat source.

WARNING: A qualied service person must install heater. Follow all local codes.

WARNING: Never install the heater

• in a bedroom or bathroom

• in a recreational vehicle

• where curtains, furniture,

clothing, or other ammable objects are less than 36" from

the front, top, or sides of the heater

• in high trafc areas

• in windy or drafty areas

CAUTION: This heater creates warm air currents. These currents move heat to wall surfaces next to heater. Installing heater next to vinyl or cloth wall coverings or operating heater

where impurities (such as tobacco smoke, aromatic candles, cleaning uids, oil or kerosene lamps, etc.) in the air exist, may

cause walls to discolor.

Figure 4 - Mounting Clearances as

Viewed From Front of Heater

IMPORTANT: Vent-free heaters add moisture to the air. Although this is benecial, installing heater in rooms without enough ventilation air may cause mildew to form too much moisture. See Air for Combustion and Ventilation, pages 8 through 10.

CHECK GAS TYPE

Be sure your gas supply is right for your heater. Otherwise, call dealer where you bought the heater for proper type heater.

CLEARANCES TO

COMBUSTIBLES

Carefully follow the instructions below. This heater is a freestanding unit designed to be mounted on a wall or set on a base.

WARNING: Maintain the minimum clearances shown in Figure 4. If you can, provide

greater clearances from oor,

ceiling, and joining wall.

CEILING

48"

Minimum

12"

Minimum From Sides of Heater

Left Side

Right Side

5" Minimum to Top Surface of Carpeting,

Tile or Other Combustible Material

FLOOR

LOCATING HEATER

This heater is designed to be mounted on a wall. For convenience and efciency, install heater:

1. Where there is easy access for operation, inspection, and service.

2. In the coldest part of room.

www.usaprocom.com

200032-01A

FAN

HOT

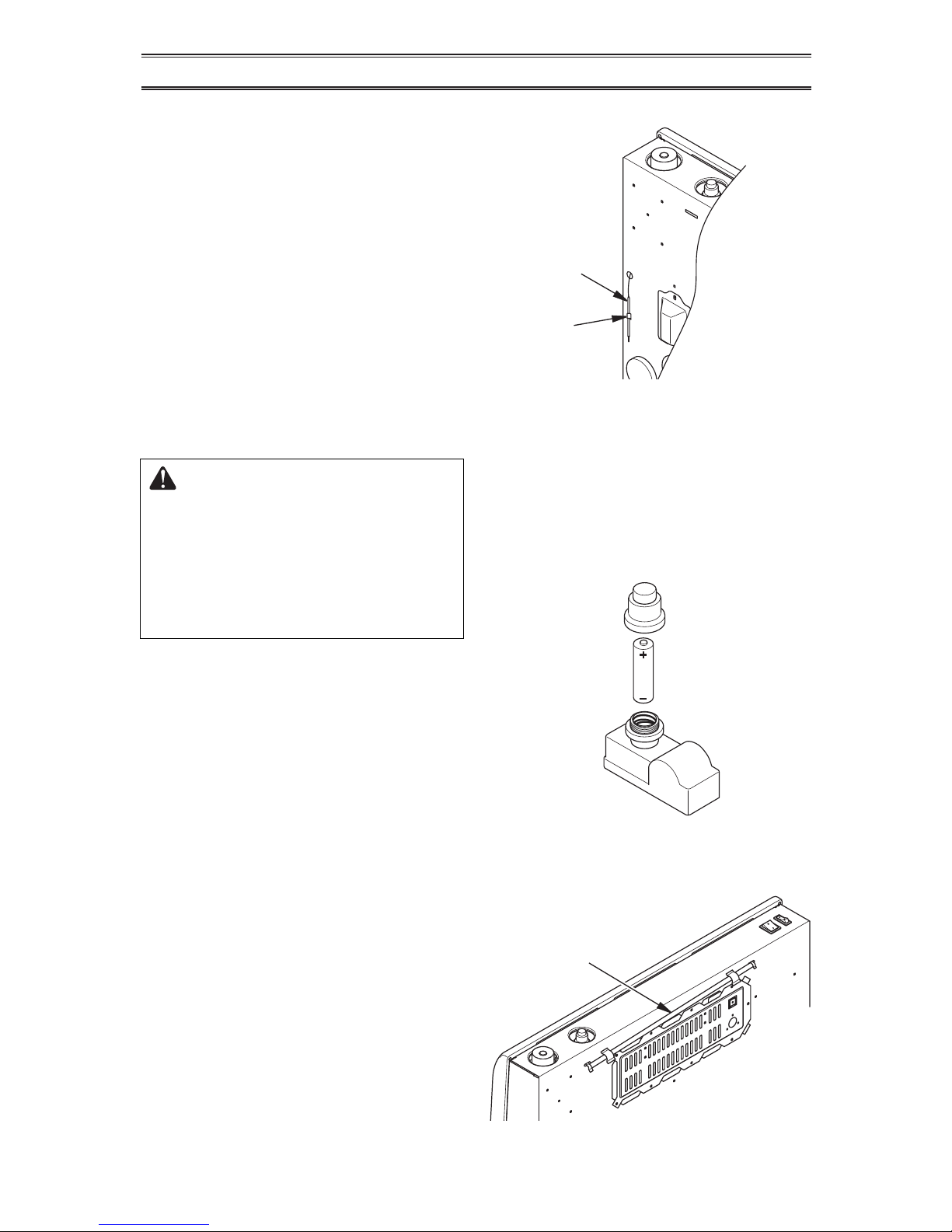

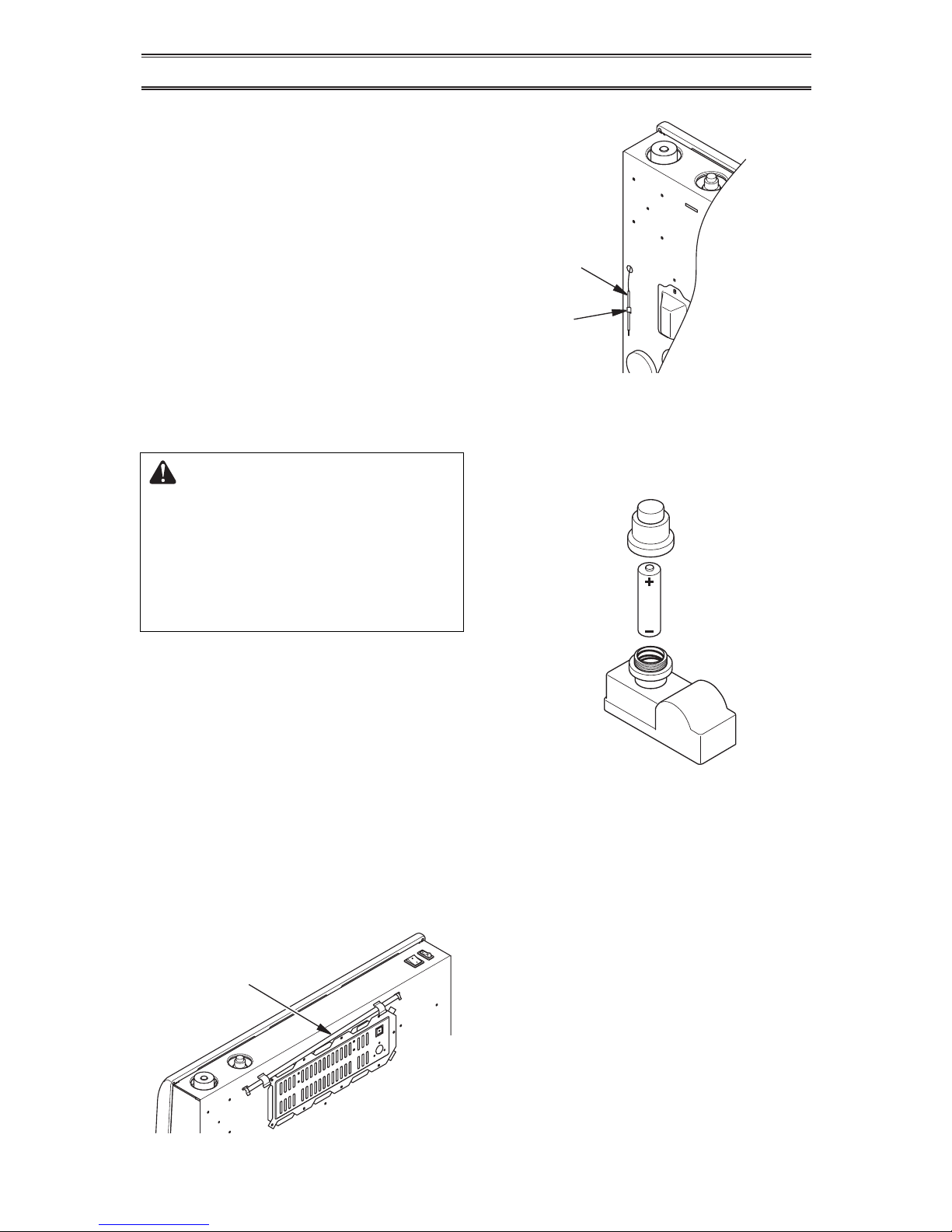

Figure 7 - Mounting Bracket Location

Figure 5 - Moving Thermostat Sensing

Bulb

INSTALLATION

Methods For Attaching Mounting

Bracket To Wall

Use only the last hole on each end of mounting bracket to attach bracket to wall. Attach mounting bracket to a wall only in one of two ways:

1. Attaching to wall stud: This method pro- vides the strongest hold. Insert mounting screws through mounting bracket and into wall studs.

2. Attaching to wall anchor: This method allows you to attach mounting bracket to hollow walls (wall areas between studs) or to solid walls (concrete or masonry).

Decide which method better suits your needs. Either method will provide a secure hold for the mounting bracket.

Bulb Clip

Thermostat Sensing Bulb

Mounting Bracket

The mounting bracket is located on back panel of heater (see Figure 7). It has been taped there for shipping. Remove mounting bracket from back panel.

1. Pull out the sensing bulb from the two clips located in the shipping position. There is no need to take out the two bulb clips.

2. Take out the bulb clip from the hardware package and insert it into the square hole. Then insert the sensing bulb into the bulb clip (see Figure 5).

FASTENING HEATER TO WALL

INSTALLING THERMOSTAT SENSING BULB (OPTIONAL)

Figure 6 - Installing Battery in Ignitor

BATTERY INSTRUCTIONS

CAUTION: Do not mix old and

new batteries. Do not mix alkaline, standard (carbon - zinc), or rechargeable (nickel - cadmium) batteries. Do not dispose of batteries in re, batteries may explode or leak.

• Batteries are included.

• Remove batteries when depleted.

• Be sure to observe proper polarity (+/-)

when installing or replacing the batteries. Damage due to improper battery installation may void the warranty on the product.

• For long periods of non-operation, remove

batteries from all components for safety.

Unscrew ignitor cap and install a AAA battery with the + pointing out. Replace cap.

AAA

Battery

Positive

www.usaprocom.com

200032-01A

INSTALLATION

11 1/10"

Min.

/16"

/4"

Min.

Only Insert Mounting

Screws Through Last

Hole On Each End

Floor

Adjoining Wall

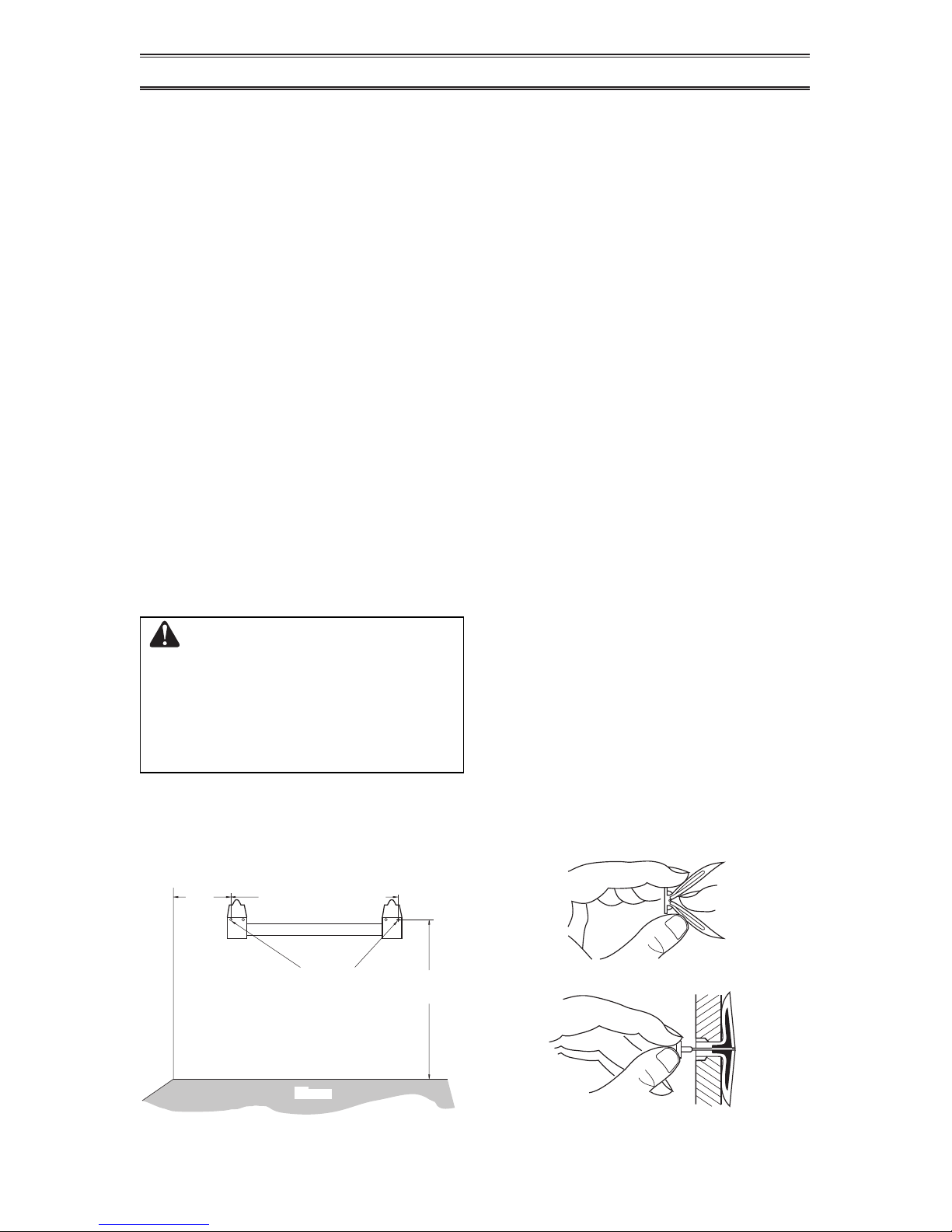

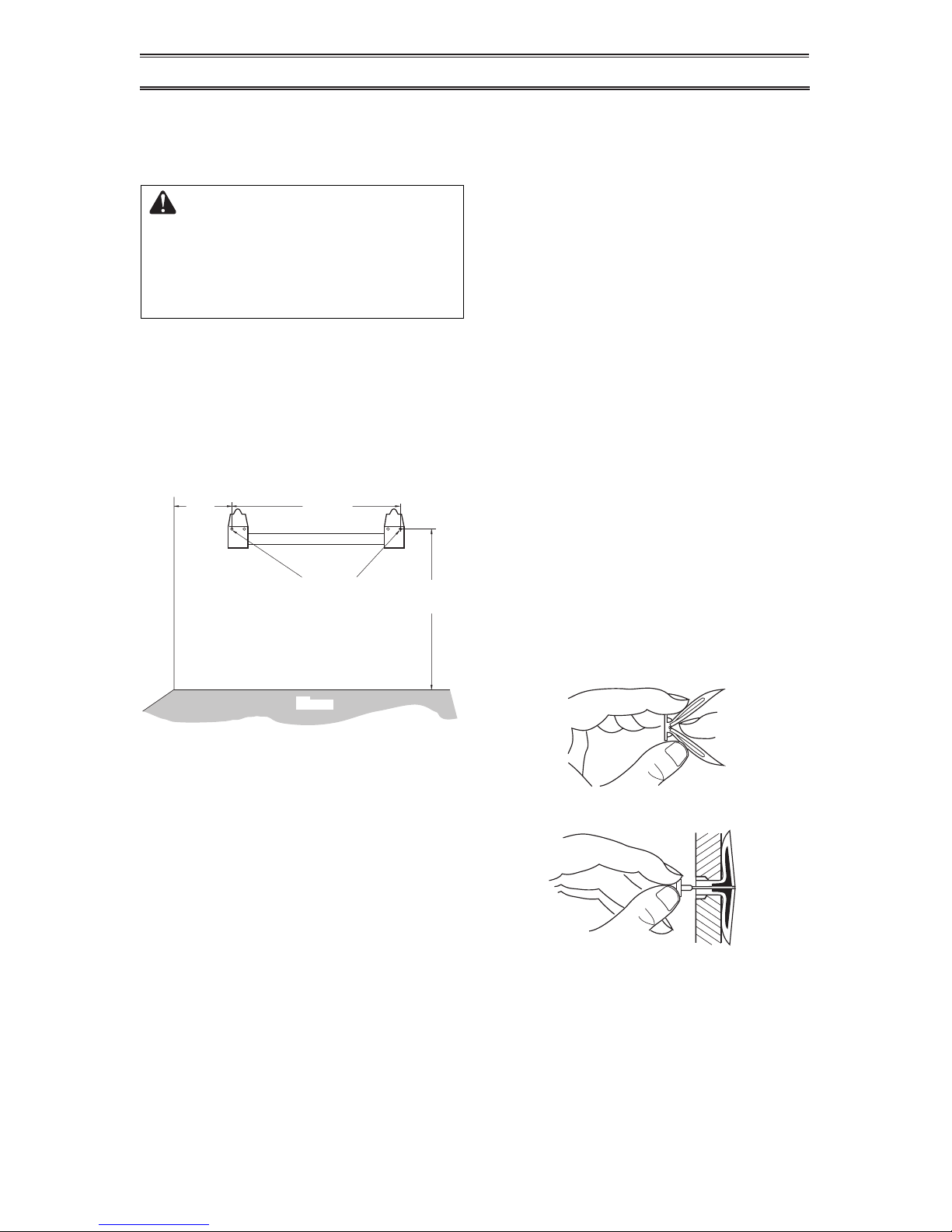

Figure 8 - Mounting Bracket Clearances

Figure 9 - Folding Anchor

Figure 10 - Popping Open Anchor Wings

For Thin Walls

Attaching Mounting Bracket To Wall

Note: Wall anchors, mounting screws, and spacers are in hardware package. The hardware package is provided with heater.

Attaching to Wall Stud Method

For attaching mounting bracket to wall studs:

1. Drill holes at marked locations using 9/64" drill bit.

2. Place mounting bracket onto wall. Line up last hole on each end of bracket with holes drilled in wall.

Marking Screw Locations

1. Tape mounting bracket to wall where heater will be located. Make sure mounting bracket is level.

WARNING: Maintain minimum clearances shown in Figure 4, page 11. If you can, provide

greater clearances from oor

and joining wall.

Mark screw locations on wall (see Figure 8).

Note: Mark only last hole on each end of

mounting bracket. Insert mounting screws through these holes only.

3. Remove tape and mounting bracket from wall.

3. Insert mounting screws through bracket and into wall studs.

4. Tighten screws until mounting bracket is rmly fastened to wall studs.

Attaching to Wall Anchor Method

For attaching mounting bracket to hollow walls (wall areas between studs) or solid walls (concrete or masonry):

1. Drill holes at marked locations using 5/16" drill bit. For solid walls (concrete or masonry), drill at least 1" deep.

2. Fold wall anchor as shown in Figure 9.

3. Insert wall anchor (wings rst) into hole. Tap anchor ush to wall.

4. For thin walls (1/2" or less), insert red key into wall anchor. Push red key to “pop” open anchor wings (see Figure 10).

IMPORTANT: Do not hammer anchor key! For thick walls (over 1/2" thick) or solid walls, do not pop open wings.

5. Place mounting bracket onto wall. Line up last hole on each end of bracket with wall anchors.

6. Insert mounting screws through bracket and into wall anchors.

7. Tighten screws until mounting bracket is rmly fastened to wall.

www.usaprocom.com

200032-01A

FAN

HOT

INSTALLATION

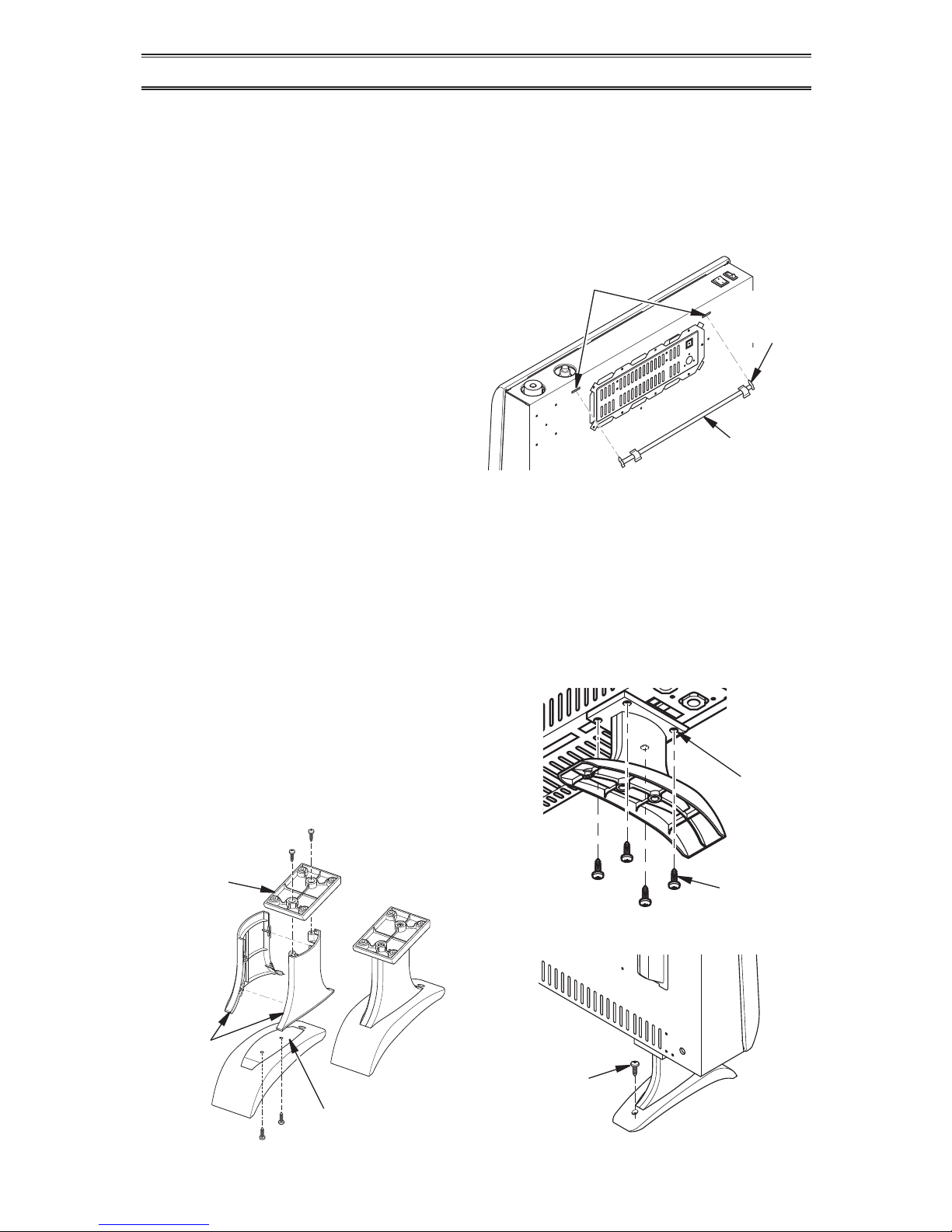

Figure 12 - Assembling Base Feet

Figure 13 - Attaching Base Feet to Heater

Figure 14 - Securing Heater to Floor

Foot Columns

Leg Bracket

Base Cut Out

Screw Hole

Screw

Finished Assembly

INSTALLING BASE FEET

5. Position the heater to the desired location. Secure the base feet to the oor by using two Phillips head self tapping screws (provided) (see Figure 14).

1. Snap the left and right foot columns together (see Figure 12).

2. Place the column assembly in the center of the base cut out. Fasten column assembly by using two Phillips head self taping screws (provided) (see Figure 12).

3. Place leg bracket on the top of column assembly and fasten it by using two Phillips head self tapping screws (provided) (see Figure 12).

4. Align four screw holes to the base of the heater and attach it by using Phillips head self tapping screws (provided) (see Figure 13).

FAN

HOT

Figure 11 - Mounting Heater Onto

Mounting Bracket

Mounting Bracket (attached to wall)

Horizontal Slots

Stand-Out

Tab

Placing Heater On Mounting

Bracket

1. Locate two horizontal slots on back panel of heater (see Figure 11).

2. Place heater onto mounting bracket. Slide horizontal slots onto stand-out tabs on mounting bracket.

www.usaprocom.com

200032-01A

GAS SELECTION

This appliance is factory preset for propane/LP gas.

No changes are required for

connecting to propane/LP.

Only a qualied installer or service

technician can perform gas selection and connecting to gas supply.

CAUTION: Two gas line in-

stallations at the same time are

prohibited. The access plate

to the simple switching means

shall not be opened while the

heater is in operation.

CAUTION: To avoid gas

leakage at the inlet of regulator, a qualied installer or service

technician must use supplied hex plug with sealant.

WARNING: Do not attempt to access or change the setting of the fuel selection means.

Access to and adjustment of the fuel selection means must only be performed by a qualied service person when connecting this appliance to a specied fuel supply at the time of installation.

Change of the selector setting to other than the fuel type specied at the time of installation could damage this appliance and render it inoperable.

The installer shall replace the access cover before completing the installation and operating this appliance.

For changing from propane to

natural gas supply:

1. Remove top screw from cover plate located on back of heater (see Figure 15). Rotate to expose fuel selection device.

2. For NATURAL GAS, press knob using a at screwdriver with a blade with thickness of a quarter and turn knob clockwise until the knob locks into the NG position (see Figure 15). Fuel selection device must be locked in the NG position. Do not operate heater between locked positions!

3. Rotate and close cover over fuel selection device and reinstall screw.

4. Remove hex plug (with wrench provided) from natural gas inlet of regulator (see Figure 15). Install hex plug into LP inlet of regulator. Install gas line into NG inlet of regulator. Use thread sealant to ensure that there are no leaks.

For changing from natural gas

supply to propane supply:

1. Remove top screw from cover plate located on back of heater (see Figure 16). Rotate to expose fuel selection device.

2. For propane gas, press in knob using a at screwdriver with a blade the thickness of a quarter and turn knob counterclockwise

until the knob locks into the LP position (see Figure 16). Fuel selection device must be locked in the LP position. Do not operate heater between locked positions!

3. Rotate and close cover over fuel selection device and reinstall screw.

4. Remove hex plug (with wrench provided) from propane/LP inlet of regulator (see Figure 16). Install hex plug into NG inlet of regulator. Install gas line into propane/ LP inlet of regulator. Use thread sealant to assure there are no leaks.

INSTALLATION

INLET GAS PRESSURE

MAX 1/2 PSIG (3.5 KPA)

Gas Inlet Gas esté

Bottom of Heater

Back of Heater

Fuel Selector Knob

Hex Plug

Figure 16 - Settings for Propane/LP Gas

Selection

Gas Connection Fitting

INLET GAS PRESSURE

MAX 1/2 PSIG (3.5 KPA)

Gas Inlet Gas esté

Bottom of Heater

Back of Heater

Fuel Selector Knob

Hex Plug

Figure 15 - Settings for Natural Gas

Selection

Gas Connection Fitting

www.usaprocom.com

200032-01A

CAUTION: For propane/ LP gas, Never connect heater directly to the gas supply. This heater requires an external

regulator (not supplied). Install the external regulator between

the heater and gas supply. Gas supplier provides external regulator for natural gas. The installer provides the external regulator for propane/LP gas.

CAUTION: Avoid damage to regulator. Hold gas regulator with wrench when connecting

into gas piping and/or ttings.

CAUTION: Use pipe joint sealant that is resistant to gas

(Propane/LP or Natural Gas).

Before installing heater, make sure you have the items listed below:

• piping (check local codes)

• sealant (resistant to natural gas and propane/LP gas)

• equipment shutoff valve*

• test gauge connection*

• sediment trap

• tee joint

• pipe wrench

• exible gas hose (check local codes)

* A CSA design-certied equipment shutoff valve with 1/8" NPT tap is an acceptable alternative to test gauge connection. Purchase the optional CSA design certied equipment shutoff valve from your dealer.

Typical Inlet Pipe Diameters

Use 3/8" black iron pipe or greater. Installation must include an equipment shutoff valve, union, and plugged 1/8" NPT tap. Locate NPT tap within reach for test gauge hook up. NPT tap must be upstream from heater (see Figure 17, page 17).

IMPORTANT: Install an equipment shutoff valve in an accessible location. The equipment shutoff valve is for turning on or shutting off the gas to the appliance.

WARNING: A qualied service technician must connect heater to gas supply. Follow all local codes.

WARNING: This appliance

requires a 3/8" NPT (National Pipe Thread) inlet connection to

the pressure regulator.

WARNING: For natural gas, Never connect heater to private

(non-utility) gas wells. This gas is commonly known as wellhead

gas.

WARNING: Do not overtighten gas connections.

CAUTION: Use only new,

black iron or steel pipe. Internally tinned copper tubing may be used in certain areas. Check

your local codes. Use pipe of

1/2" diameter or greater to allow

proper gas volume to heater. If pipe is too small, undue loss of pressure will occur.

CAUTION: For natural gas,

check your gas line pressure before connecting heater to gas line. Gas line pressure must be no greater than 10.5" of water.

If gas line pressure is higher, heater regulator damage could

occur.

INSTALLATION

CONNECTING TO GAS SUPPLY

www.usaprocom.com

200032-01A

CHECKING GAS CONNECTIONS

1. Disconnect heater with its appliance main gas valve (control valve) and equipment shutoff valve from gas supply piping system. Pressures in excess of 1/2 PSIG will damage heater regulator.

2. Cap off open end of gas pipe where equipment shutoff valve was connected.

3. Pressurize supply piping system by either using compressed air or opening gas supply valve.

INSTALLATION

WARNING: Test all gas piping

and connections for leaks after

installing or servicing. Correct

all leaks at once.

WARNING: Never use an open

ame to check for a leak. Apply a noncorrosive leak detection uid to all joints. If bubbles form, there is a leak. Correct all leaks at once.

PRESSURE TESTING GAS SUPPLY PIPING SYSTEM

Test Pressures In Excess Of 1/2 PSIG (3.5 kPa)

4. Check all joints of gas supply piping system. Apply mixture of liquid soap and water to gas joints. If bubbles form, there may be a leak.

5. Correct all leaks at once.

6. Reconnect heater and equipment shutoff valve to gas supply. Check reconnected ttings for leaks.

Apply pipe joint sealant lightly to male threads. This will prevent excess sealant from going into pipe. Excess sealant in pipe could result in clogged heater valves.

The installer must supply an external regulator. The external regulator will reduce incoming gas pressure. You must reduce incoming gas pressure to between 11" and 14" of water. If you do not reduce incoming gas pressure, heater regulator damage could occur. Install

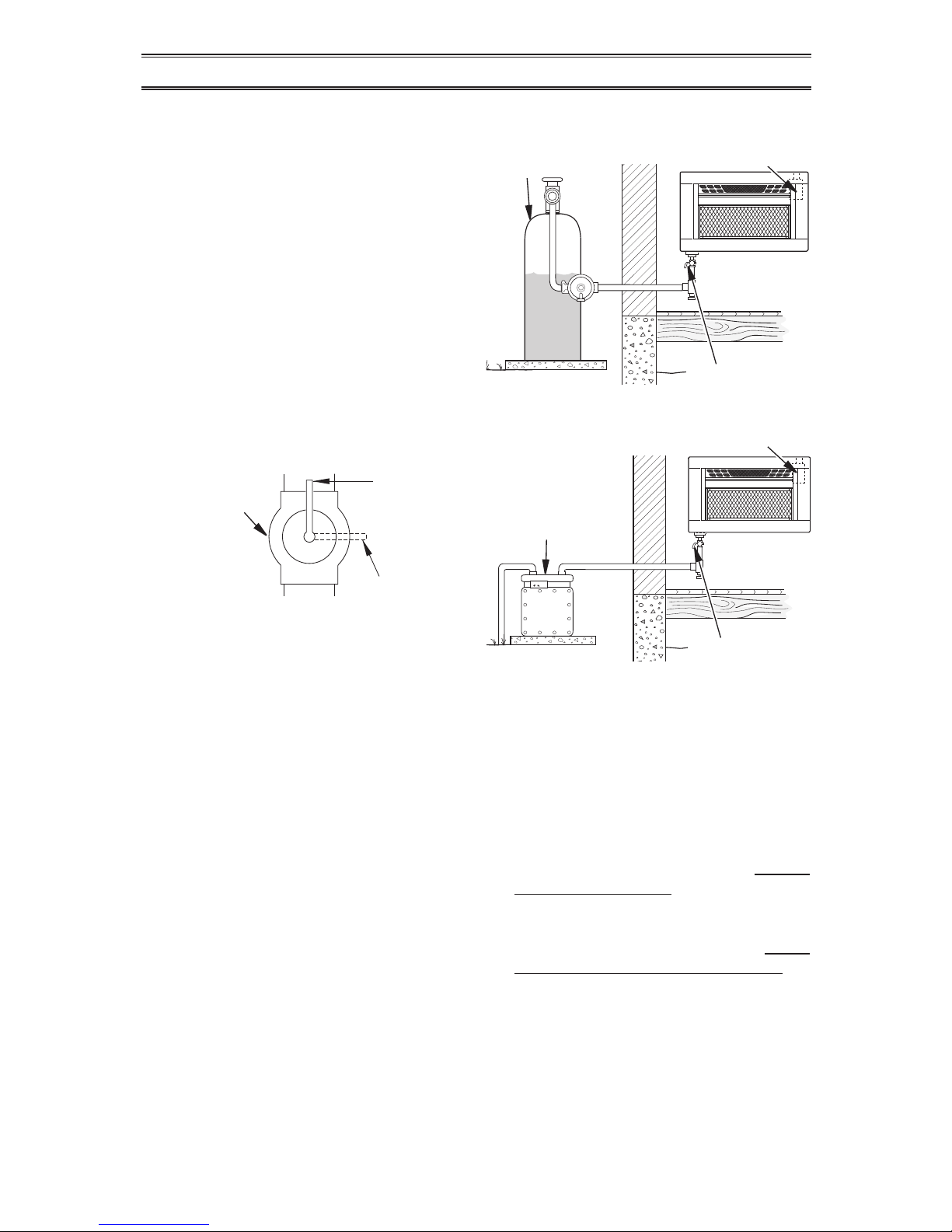

Figure 17 - Gas Connection

* Purchase the optional CSA design-certied equipment shutoff valve from your dealer.

external regulator with the vent pointing down as shown in Figure 18. Pointing the vent down protects it from freezing rain or sleet.

Install sediment trap in supply line as shown in Figure 17. Place sediment trap where it is within reach for cleaning. Place sediment trap where trapped matter is not likely to freeze. A sediment trap traps moisture and contaminants. This keeps them from going into heater controls. If sediment trap is not installed or is installed wrong, heater may not run properly.

Figure 18 - External Regulator

with Vent Pointing Down

External Regulator with Vent Pointing Down

Propane/LP Supply Tank

Equipment Shutoff Valve

Ground Joint Union

3/8" NPT Pipe Nipple

Tee Joint

Reducer Bushing to 1/8" NPT

1/8" NPT Plug Tap

Test Gauge Connection*

Sediment Trap

Tee Joint

Pipe Nipple

Gap

3" Minimum

Natural Gas

From Gas Meter (7" W.C.** to 10.5" W.C. Pressure)

Propane/LP

From External Regulator (11" W.C.** to 14" W.C. Pressure)

www.usaprocom.com

200032-01A

PRESSURE TESTING HEATER GAS CONNECTIONS

INSTALLATION

uid to all joints. Bubbles forming show a leak.

5. Correct all leaks at once.

6. Light heater (see Lighting Instructions on page 19). Check all other internal joints for leaks.

7. Turn off heater (see To Turn Off Gas Ap- pliance, page 20).

1. Open equipment shutoff valve (see Figure

19).

2. Open gas supply tank valve.

3. Make sure control knob of heater is in the OFF position.

4. Check all joints from equipment shutoff valve to control valve (see Figure 20 or

21). Apply a noncorrosive leak detection

Gas Valve

Equipment Shutoff Valve

Propane/LP Supply Tank

Figure 20 - Checking Gas Joints for

Propane/LP Gas

Figure 21 - Checking Gas Joints for

Natural Gas

Gas Meter

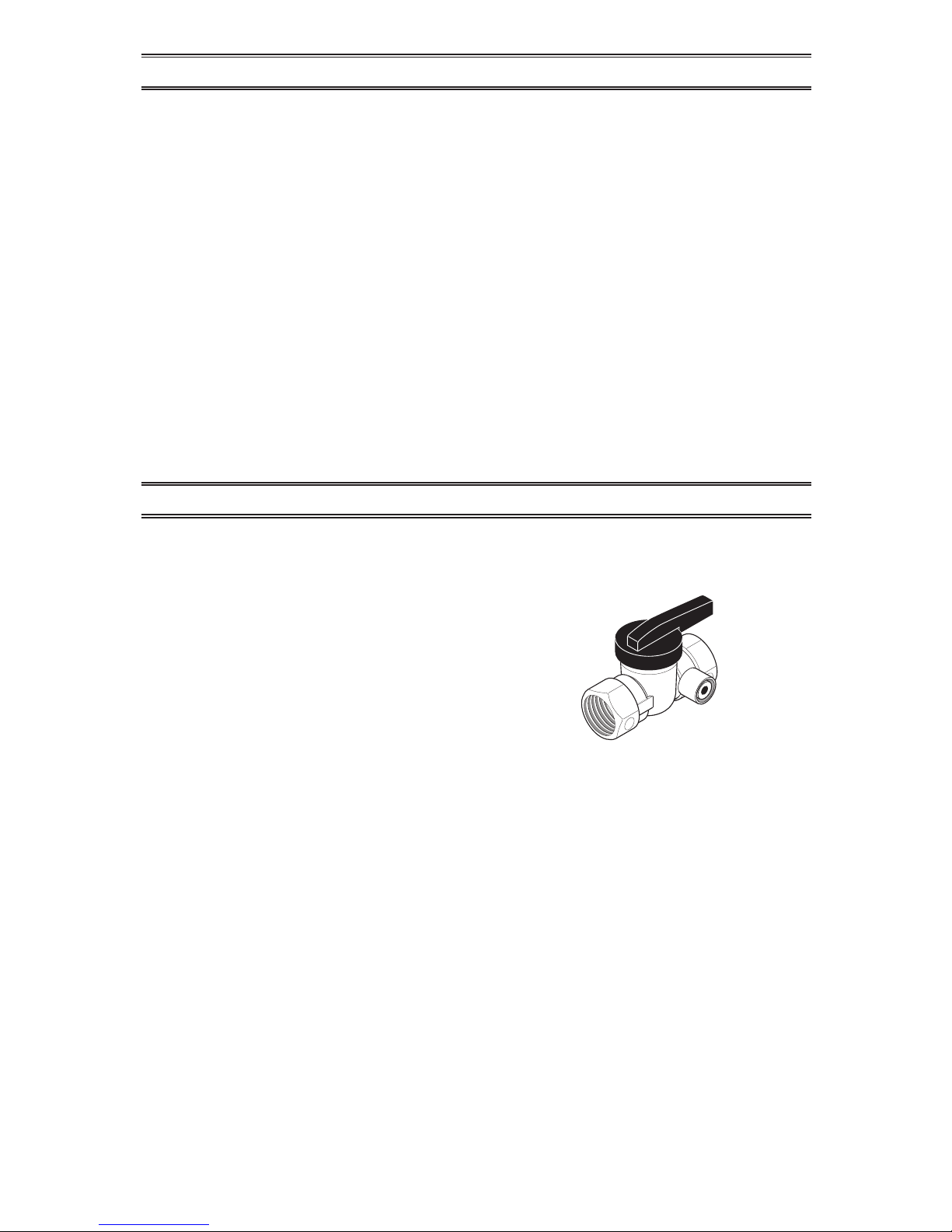

Figure 19 - Equipment Shutoff Valve

Open

Closed

Equipment Shutoff Valve

Test Pressures Equal To or Less Than 1/2 PSIG (3.5 kPa)

1. Close equipment shutoff valve (see Figure 19).

2. Pressurize supply piping system by either using compressed air or opening gas supply valve.

3. Check all joints from gas supply (see Figure 20 or 21) to equipment shutoff valve. Apply a noncorrosive leak detection uid to all joints. Bubbles forming show a leak.

4. Correct all leaks at once.

www.usaprocom.com

200032-01A

OPERATION

FOR YOUR SAFETY READ BEFORE LIGHTING

WARNING: If you do not follow these instructions exactly, a re or explosion may result causing property damage, personal injury or loss of life.

A. This appliance has a pilot which must

be lighted by hand. When lighting the

pilot, follow these instructions exactly.

B. BEFORE LIGHTING smell all around

the appliance area for gas. Be sure to

smell next to the oor because some

gas is heavier than air and will settle

on the oor.

WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electric switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the re department.

C. Use only your hand to push in or turn

the gas control knob. Never use tools. If the knob will not push in or turn by hand, don’t try to repair it, call a qualied service technician. Force or attempted repair may result in a re or

explosion.

D. Do not use this appliance if any part

has been under water. Immediately call a qualied service technician to inspect

the appliance and to replace any part of the control system and any gas control

which has been under water.

1. STOP! Read the safety information above.

2. Make sure equipment shutoff valve is fully open.

3. Turn control knob clockwise to the OFF position.

4. Wait ve (5) minutes to clear out any air. Then smell for gas, including near the oor. If you smell gas, STOP! Follow "B" in the safety information above. If you do not smell gas, go to the next step.

5. Turn control knob counterclockwise to the PILOT position. Press in control knob for ve (5) seconds (see Figure 22).

Note: The rst time that the heater is oper-

ated after connecting the gas supply,the control knob should be pressed for about thirty (30) seconds. This will allow air to bleed from the gas system. If pilot does not stay lit, refer to Troubleshooting, pages

25 though 27. Also contact a qualied

service technician or gas supplier for repairs. Until repairs are made, light pilot with match.

• If control knob does not pop up when

released, contact a qualified service technician or gas supplier for repairs.

LIGHTING INSTRUCTIONS

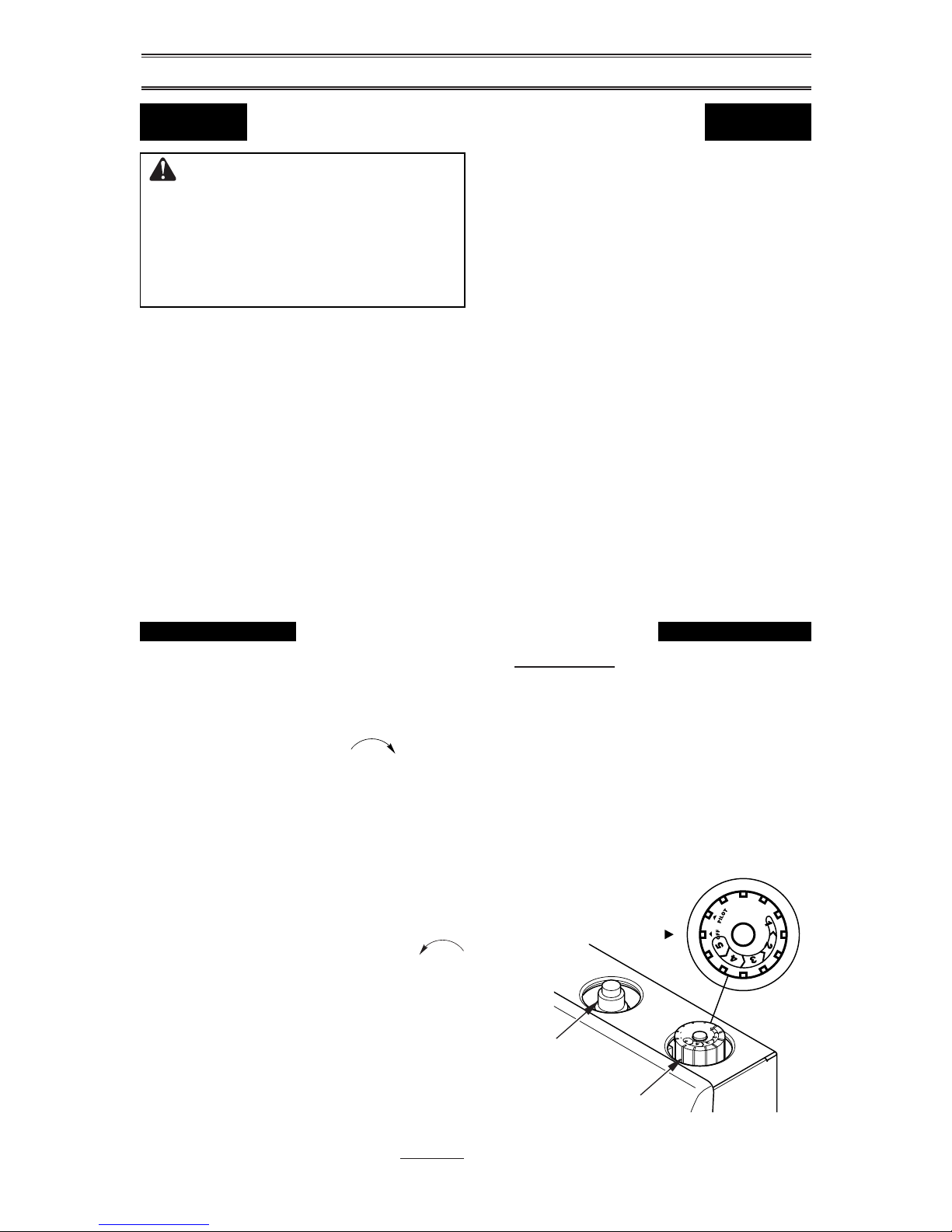

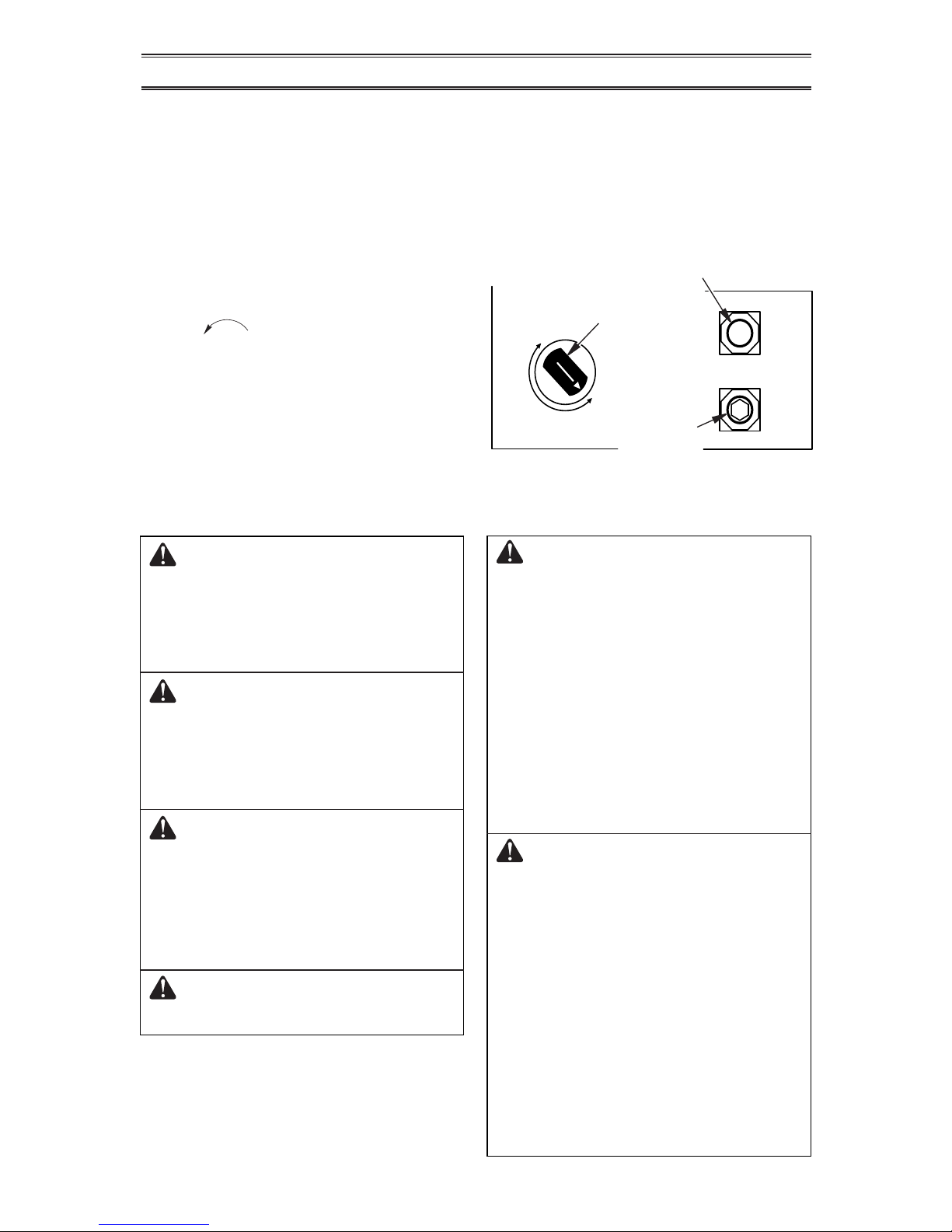

Figure 22 - Control Knob in the OFF

Position

Ignitor Button

Control Knob

Figure 23 - Burner Patterns

Control Knob Burners

www.usaprocom.com

200032-01A

TO TURN OFF GAS TO APPLIANCE

Shutting Off Heater

Turn control knob clockwise to the OFF position.

Shutting Off Burner Only (pilot

stays lit )

Turn control knob clockwise to the PILOT position.

MANUAL LIGHTING PROCEDURE

1. Remove front panel.

2. Follow steps 2 through 5 under Lighting Instructions, page 19.

3. With control knob pressed in, strike match. Hold match to pilot until pilot lights.

4. Keep control knob pressed in for 30 seconds after lighting pilot. After 30 seconds, release control knob. Follow step 8 under Lighting Instructions, above.

5. Replace front panel.

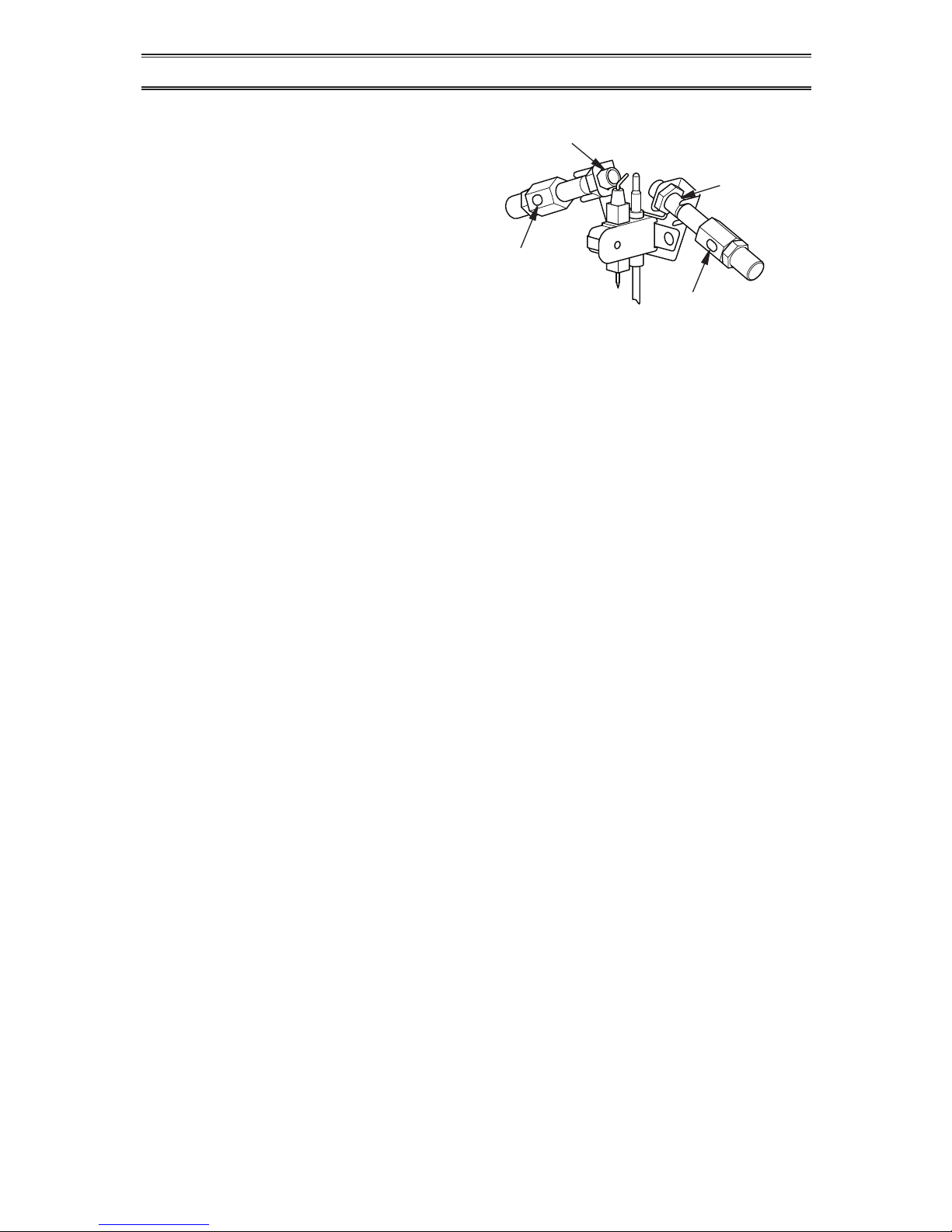

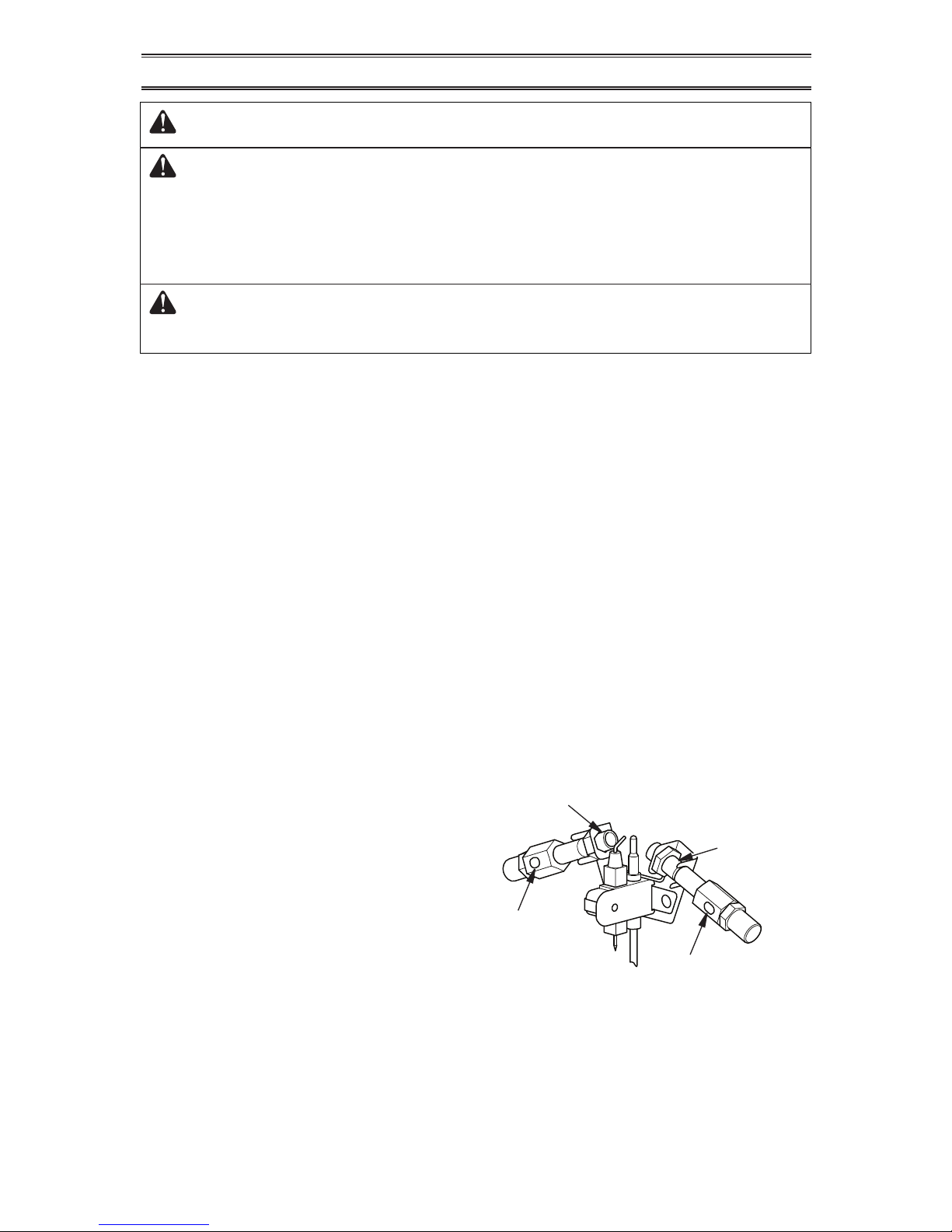

Figure 24 - Pilot Assembly

Pilot Air Inlet Hole

Natural Gas Burner

Propane/LP Gas Burner

Ignitor Electrode

Thermocouple

Pilot Air Inlet Hole

OPERATION

THERMOSTAT CONTROL OPERATION

The thermostatic control used on this model differs from standard thermostats. Standard thermostats simply turn the burner on and off. The thermostat used on this heater senses the room temperature. At times the room may ex-

ceed the set temperature. If so, the burner will shut off. The burner will cycle back on when room temperature drops below the set temperature. The control knob can be set to any comfort level between HIGH (5) and LOW (1).

6. With control knob pressed in, push down and release ignitor button. This will light pilot. The pilot is attached to the front of burner. The pilot can be seen through the grill. If needed, keep pressing ignitor button until pilot lights.

Note: If pilot does not stay lit, refer to Troubleshooting, pages 25 though 27.

Also contact a qualied service technician

or gas supplier for repairs. Until repairs are made, light pilot with match. To light pilot with match, see Manual Lighting Procedure.

7. Keep control knob pressed in for 30 seconds after lighting pilot. After 30 seconds, release control knob. If control knob does not pop up when released, contact a qualied service technician or gas supplier for repairs.

Note: If pilot goes out, repeat steps 2

through 6. This heater has a safety interlock system. Wait one (1) minute before lighting pilot again.

8. Turn control knob counterclockwise to desired heating level. The main burner should light. Set control knob to any heat level between 1 and 5.

CAUTION: Do not try to ad-

just heating levels by using the

equipment shutoff valve.

WARNING: If input gas

type is NG, make sure NG pilot burner ignites. If input gas type is LP, make sure LP pilot burner

ignites.

www.usaprocom.com

200032-01A

ELECTRICAL CONNECTION

A 15 amp, 120 Volt, 60 Hz circuit with a properly grounded outlet is required. Preferably, the heater will be on a dedicated circuit as other appliances on the same circuit may cause the circuit breaker to trip or the fuse to blow when the heater is in operation. Plan the installation to avoid the use of an extension cord. Extension cords are for temporary use only. If an extension cord must be used, it must be UL/CSA certied, rated at 15A (1900W), 125V maximum with 14 AWG minimum and constructed of two current carrying conductors with ground. A heavy duty extension cord with the shortest length possible for the connection is recommended and must not be longer than 50 ft. (15.2 m). Do not coil or cover the extension cord.

Electrical outlet wiring must

comply with local building codes and other applicable regulations to reduce the risk of re, electrical shock and injury to persons.

Do not use this heater if any

part of it has been under water. Immediately call a qualied ser-

vice technician to inspect the

replace and replace any part

of the electrical system which

has been under water.

GROUNDING INSTRUCTIONS

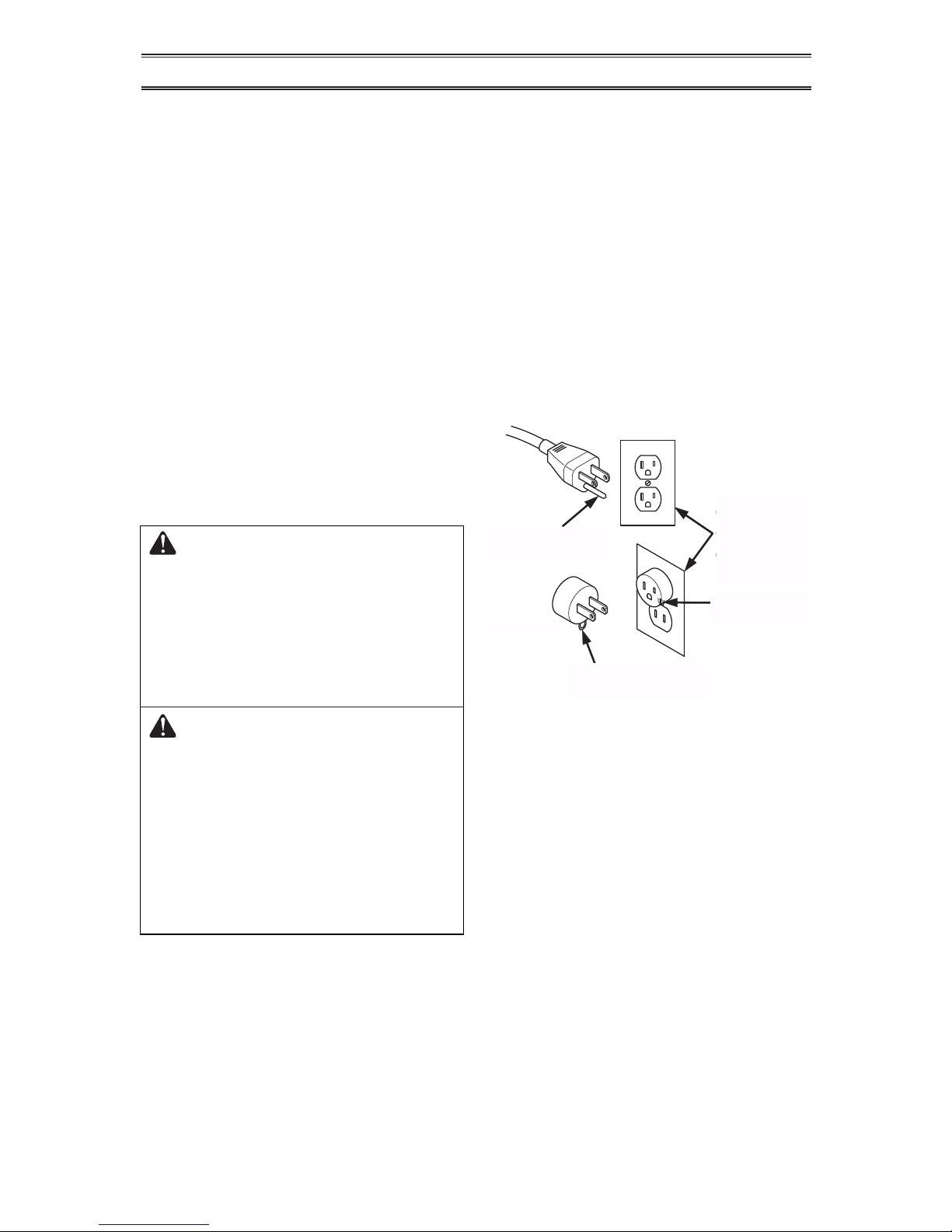

This heater is for use on 120 volts. The cord has a plug as shown at A in Figure 26. An adapter as shown at C is available for connecting three-blade grounding-type plugs to two-slot receptacles. The green grounding lug extending from the adapter must be connected to a permanent ground such as a properly grounded outlet box. The adapter should not be used if a three-slot grounded receptacle is available.

Grounding Pin

Grounding Means

Metal Screw

Cover of Grounded Outlet Box

Adapter

Figure 26 - Grounded Electrical Outlet

Figure 25 - Switches

SWITCHES OPERATION

Heating Coil Switch

When the switch is on I, the blower and heat- ing coil turn on at the same time. It makes the room temperature rises rapidly.

Blower Switch

When the blower and heating coil switch is on O, turn the blower switch to I then the blower turns on.

OFF

Blower Switch

Heating Coil Switch

Heating Working Light

OPERATION

www.usaprocom.com

200032-01A

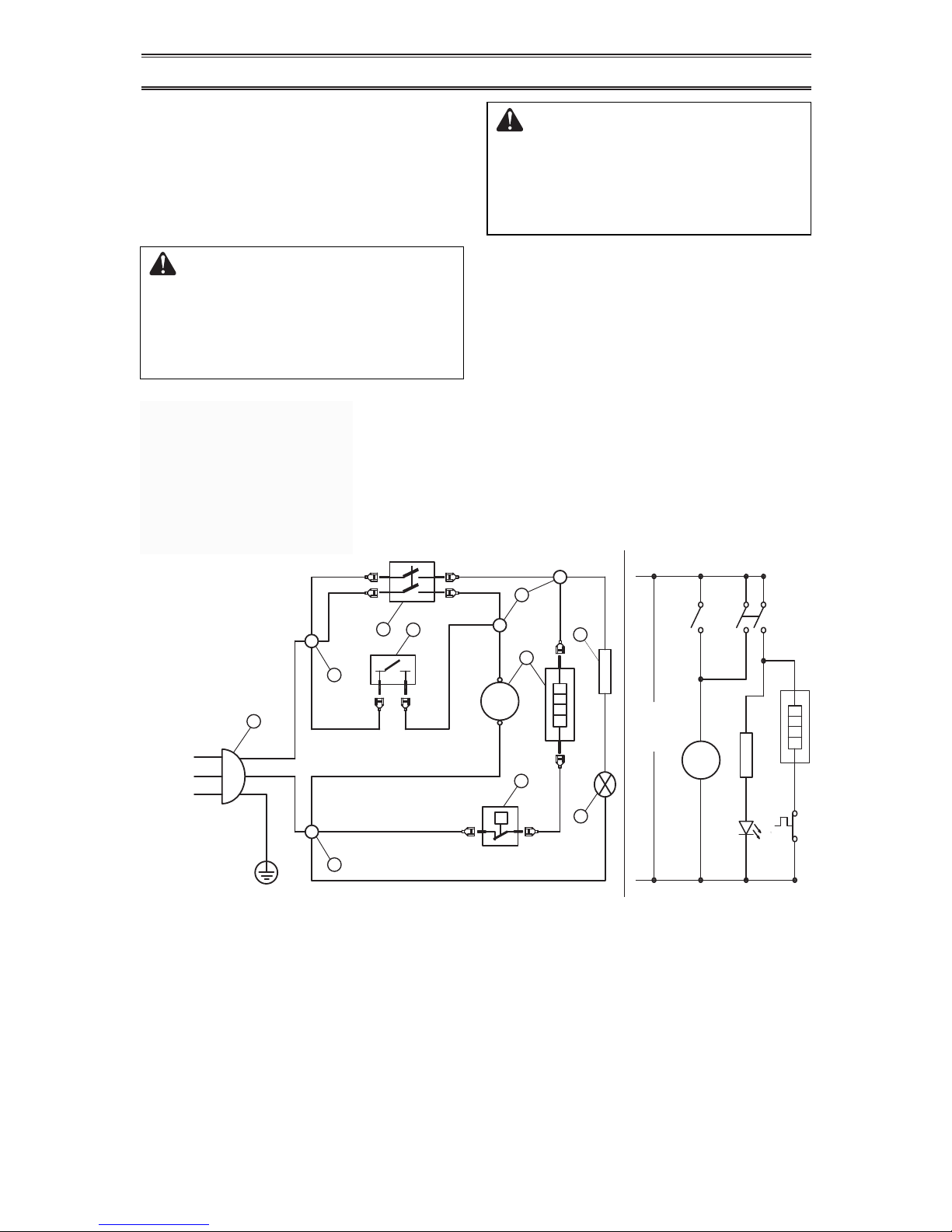

Figure 27 - Wiring Diagram

ELECTRICAL WIRING DIAGRAM

Any electrical re-wiring of this appliance must be done by a qualied electrician. This wiring must be done in accordance with local codes and/or in Canada with the current CSA C22.1 Canadian Electrical Code, and for US installations, the National Electrical Code ANSI/

NFPA NO 70.

WARNING: If repairing or replacing any electrical component or wiring, the original wire routing, color coding and secur-

ing locations must be followed.

CAUTION: Label all wires

prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation.

Verify proper operation after servicing. If any of the original wire as supplied with the appliance must be replaced, it must be replaced with a wire of at least a 105º C temperature rating.

1. Power Supply Cord

2. Electrical Wire Connector

3. Rocker Switch 1

4. Rocker Switch 2

5. Motor/Heater

6. Temperature Limiter

7. Resistor

8. Heat Pilot Light

BLACK

WHITE WHITE

WHITE

BLACK

WHITE

tº

WHITE

YELLOW

BLACK BLACK

Resistor

Heater

Heater Pilot Light

Temperature Limiter

Rocker Switch 2

Rocker Switch 1

GREEN

BROWN ORANGE

RED

Motor

AC120V 60Hz

www.usaprocom.com

200032-01A

INSPECTING BURNERS

IMPORTANT: Owner’s should check pilot ame pattern and burner ame pattern often. Incorrect ame patterns indicate the need for cleaning (see Care and Maintenance,

page 24) or service.

WARNING: Only a qualied service person should service and repair heater. This includes maintenance requiring replacement or alteration of components.

PILOT FLAME PATTERN

Figure 28 - Correct Pilot Flame Pattern

(natural gas shown)

Figure 29 - Incorrect Pilot Flame Pattern

(natural gas shown)

Figure 30 - Correct Burner Flame Pattern

with Control Knob set to High

Figure 31 - Incorrect Burner Flame

Pattern with Control Knob set to High

Figure 28 shows a correct pilot ame pattern. Figure 29 shows an incorrect pilot ame pattern. The incorrect pilot ame is not touching the thermocouple. This will cause the thermocouple to cool, which shuts the heater off.

If pilot ame pattern is incorrect, as shown in Figure 29

• turn heater off (see To Turn Off Gas to Ap- pliance, page 20)

• see Troubleshooting pages 25 through 27.

WARNING: If yellow tipping

occurs, your heater could pro-

duce increased levels of carbon monoxide. If the burner ame

pattern shows yellow tipping,

follow instructions at bottom of

this page.

Notice: Do not mistake orange ames with yellow tipping. Dirt or other ne particles enter

the heater and burn causing brief patches of

orange ame.

BURNER FLAME PATTERN

Figure 30 shows a correct burner ame pattern. Figure 31 shows an incorrect burner ame pattern. The incorrect burner ame pattern shows yellow tipping of the ame. It also shows the ame higher than 1/2 the heat shield height.

If burner ame pattern is incorrect as shown in Figure 31:

• turn heater off (see To Turn Off Gas to Ap- pliance, page 20)

• see Troubleshooting pages 25 through 27.

www.usaprocom.com

200032-01A

CARE AND MAINTENANCE

WARNING: Turn off heater and let cool before servicing.

CAUTION: You must keep control areas, burner, and circulating air passageways of heater clean. Inspect these areas of heater before each use. Have heater inspected yearly by a qualied service techni-

cian. Heater may need more frequent cleaning due to excessive lint

from carpeting, bedding material, pet hair, etc.

WARNING: Failure to keep the primary air opening(s) of the burner(s) clean may result in sooting and property damage.

MAIN BURNER

We recommend that you clean the unit every 2,500 hours of operation or every three months. We also recommend that you keep the burner tube and pilot assembly clean and free of dust and dirt. To clean these parts we recommend using compressed air no greater than 30 PSl. Your local computer store, hardware store, or home center may carry compressed air in a can. You can use a vacuum cleaner in the blow position. If using compressed air in a can, please follow the directions on the can. If you don’t follow

Figure 32 - Pilot Inlet Air Hole

Pilot Air Inlet Hole

Natural Gas Burner

Propane/LP Gas Burner

Pilot Air Inlet Hole

directions on the can, you could damage the pilot assembly.

1. Shut off the unit, including the pilot. Allow the unit to cool for at least thirty minutes.

2. Remove four screws securing front panel.

3. Pull front panel forward.

4. Inspect burner and pilot for dust and dirt.

5. Blow air through the ports/slots and holes in the burner.

6. Replace front panel using screws removed.

ODS/PILOT

Periodically inspect all burner ame holes with the heater running. All slotted burner ame holes should be open with yellow ame present. All round burner ame holes should be open with a small blue ame present. Some

burner ame holes may become blocked by debris or rust, with no ame present. If so, turn off the heater and let it cool, and remove blockage or replace burner. Blocked burner ame holes will create soot.

BURNER INJECTOR HOLDER AND PILOT AIR INLET HOLE

Use a vacuum cleaner, pressurized air, or a small, soft bristled brush to clean.

A yellow tip on the pilot ame indicates dust and dirt in the pilot assembly. There is a small pilot air inlet hole about 2" from where the pilot ame comes out of the pilot assembly (see Figure 32). With the unit off, lightly blow air through the air inlet hole. You may blow through a drinking straw if compressed air is not available.

CABINET

Air Passageways

Use a vacuum cleaner or pressurized air to clean.

Exterior

• Use a soft cloth dampened with a mild soap

and water mixture.

• Wipe the cabinet to remove dust.

www.usaprocom.com

200032-01A

TROUBLESHOOTING

WARNING: If you smell gas:

• Shut off gas supply.

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the re department.

WARNING: Only a qualied service technician should service and repair heater. Make sure that power is turned off before proceeding. Turn off and let cool before servicing.

CAUTION: Never use a wire, needle, or similar object to clean

ODS/pilot. This can damage ODS/ pilot unit.

IMPORTANT: Operating heater where impurities in air exist may create odors. Cleaning supplies, paint, paint remover, cigarette smoke, cements and glues, new carpet or textiles, etc., create fumes. These fumes may mix with combustion air and create odors.

Note: All troubleshooting items are listed in order of operation.

Problem Possible Cause Corrective Action

When ignitor button is pressed in, there is no spark at ODS/pilot.

1. Ignitor electrode is positioned wrong. Ignitor electrode is broken.

2. Ignitor electrode is not connected to ignitor cable.

3. Ignitor cable is pinched or wet.

4 Broken ignitor cable.

5. Bad piezo ignitor.

6. Low battery.

1. Replace electrode.

2. Replace ignitor cable.

3. Free ignitor cable if pinched by any metal or tubing. Keep ignitor cable dry.

4. Replace ignitor cable.

5. Replace piezo ignitor.

6. Replace battery.

CARE AND MAINTENANCE

Always disconnect the appliance from the main power supply and allow it to cool

before any servicing operation.

The motors used on the fan heater and ame blower are pre-lubricated for extended bearing life and require no further lubrication. However, periodic cleaning/vacuuming of the appliance around the air intake and exhaust, as well as the fan heater is recommended. For

heavy or continuous use, periodic cleaning must be done more frequently. If the heater blows alternating cold and warm air, check the fan for free movement and for debris restricting air ow. If the fan does not move freely, the unit must be turned off and the fan replaced immediately in order to prevent further damage to the unit.

MAINTENANCE OF BLOWER MOTOR

www.usaprocom.com

200032-01A

Problem Possible Cause Corrective Action

When ignitor button is pressed in there is a spark at ODS/pilot but no ignition.

1. Gas supply is turned off or equipment shutoff valve is closed.

2. Control knob not fully pressed in while pressing ignitor button.

3. Air in gas lines when installed.

4. ODS/pilot is clogged.

5. Incorrect inlet gas pressure or inlet regulator is damaged.

6. Control knob not in PILOT position.

7. Depleted gas supply (propane).

1. Turn on gas supply or open equipment shutoff valve.

2. Fully press in control knob while pressing ignitor button.

3. Continue holding down control knob. Repeat igniting operation until air is removed.

Clean ODS/pilot (see Care and Maintenance, page 24) or

replace ODS/pilot assembly.

5. Check inlet gas pressure or replace inlet gas regulator.

6. Turn control knob to PILOT position.

7. Contact local propane/LP gas company.

ODS/pilot lights but ame goes out when control knob is released.

1. Control knob is not fully pressed in.

2. Control knob is not pressed in long enough.

3. Equipment shutoff valve is not fully open.

4. Thermocouple connection is loose at control valve.

5. Pilot flame not touching thermocouple, which allows thermocouple to cool, causing pilot ame to go out. This problem could be caused by one or both of the following:

A) Low gas pressure B) Dirty or partially clogged

ODS/pilot

6. Thermocouple damaged.

7. Control valve damaged.

1. Press in control knob fully.

2. After ODS/pilot lights, keep control knob pressed in 30 seconds.

3. Fully open equipment shutoff valve.

4. Hand tighten until snug, and then tighten 1/4 turn more.

5. A) Contact local natural or propane/LP gas company

B) Clean ODS/pilot (see

Care and Maintenance, page

24) or replace ODS/pilot assembly

6. Replace thermocouple.

7. Replace control valve.

Burner(s) does not light after ODS/pilot is lit.

1. Burner orice is clogged.

2. Burner orice diameter is too small.

3. Inlet gas pressure is too low.

1. Clean burner orifice (see Care and Maintenance, page

24) or replace burner orice.

2. Replace burner orice.

3. Contact local gas supplier.

Delayed ignition of burner(s).

1. Manifold pressure is too low.

2. Burner orice is clogged.

1. Contact local gas supplier.

2. Clean burner (see Care and Maintenance, page 24) or replace burner orice.

Burner backring during combustion

1. Burner orice is clogged or damaged.

2. Burner is damaged.

3. Gas regulator is damaged.

1. Clean burner orifice (see Care and Maintenance, page

24) or replace burner orice.

2. Contact customer service.

3. Replace gas regulator.

TROUBLESHOOTING

www.usaprocom.com

200032-01A

TROUBLESHOOTING

Problem Possible Cause Corrective Action

High yellow ame during burner combustion

1. Not enough air.

2. Gas regulator is defective.

3. Inlet gas pressure is too low.

Check burner for dirt and debris. If found, clean burner (see Care and Maintenance, page 24).

2. Replace gas regulator.

3. Contact local gas supplier.

Gas odor during combustion.

1. Foreign matter between control valve and burner.

2. Gas leak. (See Warning Statement at top of page 25).

1. Take apart gas tubing and remove foreign matter.

2. Locate and correct all leaks (see Checking Gas Connec- tions, page 17).

Slight smoke or odor during initial operation.

1. Residues from manufacturing process.

1. Problem will stop after a few hours of operation.

Heater produces a whistling noise when burner is lit.

1. Turning control knob to high (5) position when burner is cold.

2. Air in gas line.

3. Air passageways on heater are blocked.

4. Dirty or partially clogged burner orice.

1. Turn control knob to low (1) position and let warm up for a minute.

Operate burner until air is removed from line. Have gas line checked by local gas supplier.

Observe minimum installation clearances (Figure 4, page 11).

4 Clean burner (see Care and

Maintenance, page 24) or replace burner orice.

Heater produces a clicking/ticking noise just after burner is lit or shut off.

1. Metal is expanding while heating or contracting while cooling.

1. This is common with most heaters. If noise is excessive, contact qualied service technician.

White powder residue forming within burner box or on adjacent walls or furniture.

1. When heated, the vapors from furniture polish, wax, carpet cleaners, etc., turn into white powder residue.

1. Turn heater off when using furniture polish, wax, carpet cleaner or similar products.

Heater produces unwanted odors.

Heater is burning vapors from paint, hair spray, glues, etc. See IMPORTANT statement, page 25.

2. Gas leak. See Warning Statement at the top of page 25.

3 Low fuel supply (propane/LP

gas only).

1. Ventilate room. Stop using odor causing products while heater is running.

2. Locate and correct all leaks (see Checking Gas Connec- tions, page 17).

3. Rell supply tank (Propane/ LP models).

Heater shuts off in use (ODS operates).

1. Not enough fresh air is available.

2. Low line pressure.

3. ODS/pilot is partially clogged.

1. Open window and/or door for ventilation.

2. Contact local gas supplier.

3. Clean ODS/pilot (see Care and Maintenance, page 24).

Gas odor exists even when control knob is in OFF position.

1. Gas leak. See Warning Statement at top of page 25.

2. Control valve is defective.

1. Locate and correct all leaks (see Checking Gas Connec- tions, page 17).

2. Replace control valve.

Moisture/condensation noticed on windows.

1. Not enough combustion/ ventilation air.

1. Refer to Air for Combus- tion and Ventilation requirements, page 8.

www.usaprocom.com

200032-01A

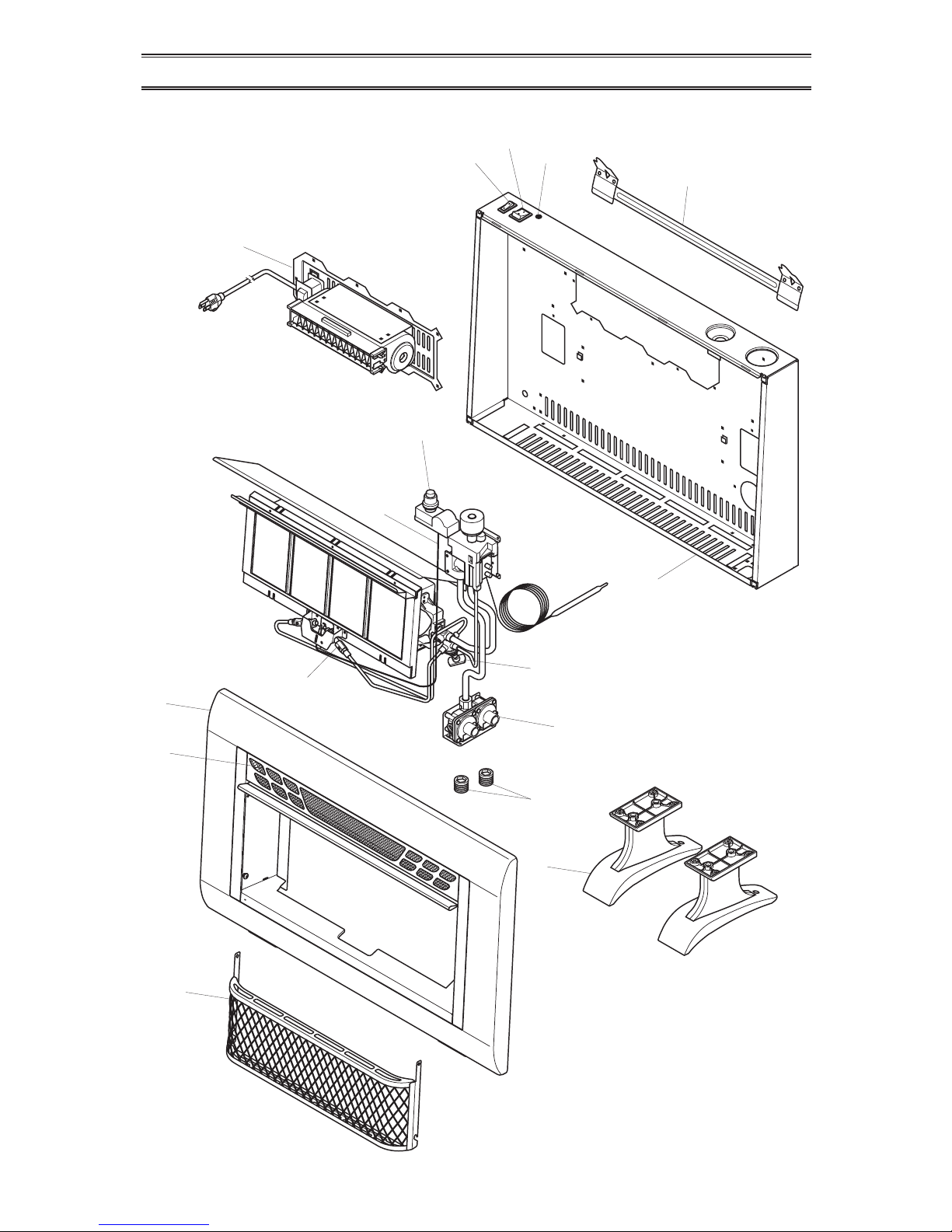

PARTS

MODEL MTF4TPU

FAN

HOT

www.usaprocom.com

200032-01A

PARTS

MODEL MTF4TPU

This list contains replaceable parts for your heater. When ordering replacement parts, follow the instructions listed under Replacement Parts on page 30 of this manual.

ITEM PART # DESCRIPTION QTY

1 UBD4T-101 Body Panel 1 2 UBD4T-102 Front Panel 1 3 UBD4T-130B Screen Assembly 1 4 UBD30T-140B Top Screen Assembly 1 5 UBD30T-160B Base Assembly 2 6 LHY-00-300-B Fuel Selection Device 1 7 NDD0308-600-MU4T ODS Pilot 1 8 RV83FIL-6/10 Gas Regulator 1

9 MB060-01 Mounting Bracket 1 10 PF120820 Hex Plug 2 11 PIMSC1-01 Ignitor Assembly 1 12 UBD30T-300B-E Blower/Heater Assembly 1 13 ML073-01 Ignitor Cable 1 14 VL075-02 LED 1 15 UBKDC-01 Rocker Switch 1 16 VL067-01 On/Off Switch 1

PART AVAILABLE - NOT SHOWN

UBD4T-650B Hardware Package 1 DHQ01-04/DHQ01-11 Screw Cap/Spring Kit 1

www.usaprocom.com

200032-01A

REPLACEMENT PARTS

Contact authorized dealers of this product. If they can’t supply original replacement parts, call Customer Service toll free at 1-866-573-0674 for referral information.

When calling Customer Service or your dealer, have ready:

• Your name

• Your address

ACCESSORIES

Purchase these heater accessories from your local dealer. If they can not supply these accessories, contact ProCom Heating, Inc. at 1-866-573-0674 for information.

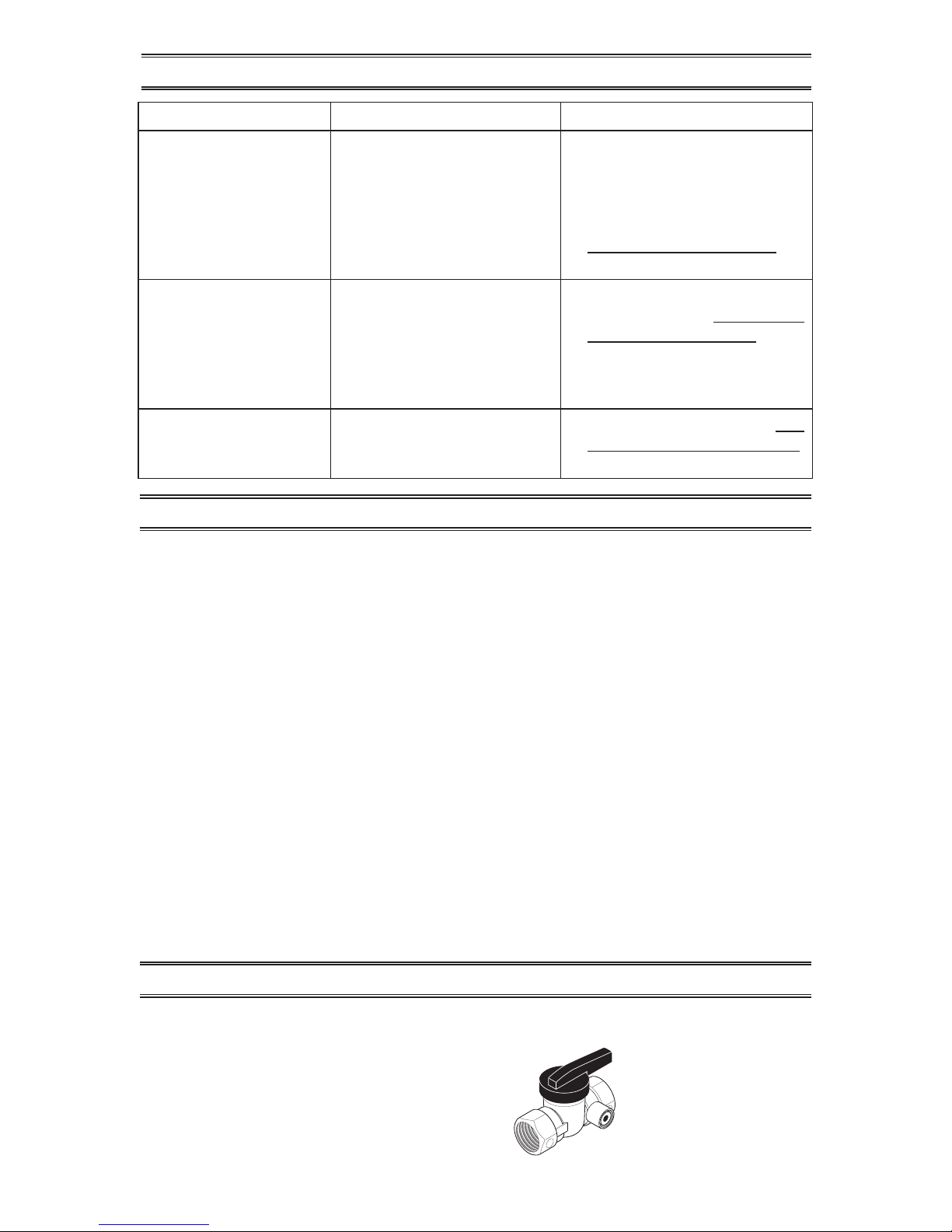

EQUIPMENT SHUTOFF VALVE

For all models. Equipment shutoff valve with 1/8” NPT tap.

• Model and serial number of your heater

• How heater was malfunctioning

• Type of gas used (Propane/LP or Natural gas/NG)

• Purchase date

Usually, we will ask you to return the defective part to the factory

Note: Use only original replacement parts. This will protect your warranty coverage for parts replaced under warranty.

PARTS UNDER WARRANTY

PARTS NOT UNDER WARRANTY

Contact authorized dealers of this product. If they can’t supply original replacement part(s) call Customer Service toll free at 1-866-573-0674 for referral information.

When calling Customer Service have ready:

• Model number of your heater

• The replacement part number

www.usaprocom.com

200032-01A

SERVICE HINTS

When Gas Pressure Is Too Low

• pilot will not stay lit

• burners will have delayed ignition

• replace will not produce specied heat

• propane/LP gas supply might be low (propane/LP units only) You may feel your gas pressure is too low. If so, contact your local gas supplier.

TECHNICAL SERVICE

You may have further questions about installation, operation, or troubleshooting. If so, contact ProCom Heating, Inc. at 1-866-573-0674.

When calling, please have your model and serial numbers of your heater ready.

200032-01 Rev. A 04/13

IMPORTANT: We urge you to register your product within 10 days of date of installation, complete

with entire serial number which can be found on the rating plate. Please ll out the warranty information above for your personal records. Retain this manual for future reference.

Always specify model and serial numbers when communicating with customer service. We reserve the right to amend these specications at any time without notice. The only warranty applicable

is our standard written warranty. We make no other warranty, expressed or implied.

LIMITED WARRANTY

ProCom Heating, Inc. warrants this product to be free from defects in materials and components for ONE (1) year from the date of rst purchase, provided that the product has been properly installed by a qualied installer in accordance with all local codes and instructions furnished with the unit, operated and maintained in accordance with all applicable instructions. To make a claim under this warranty, the Bill of Sale or cancelled check must be presented.

RESPONSIBILITY OF OWNER

This warranty is extended only to the original retail purchaser. This warranty covers the cost of part(s) required to restore this heater to proper operating condition. Warranty part(s) MUST be obtained through ProCom Heating, Inc. who will provide original factory replacement parts. Failure to use original factory replacement parts voids this warranty. The heater MUST be installed by a qualied installer in accordance with all local codes and instructions furnished with the unit.

WHAT IS NOT COVERED

This warranty does not apply to parts that are not in original condition because of normal wear and tear or parts that fail or become damaged as a result of misuse, accidents, lack of proper maintenance or defects caused by improper installation. Travel, diagnostic cost, labor, transportation and any and all such other costs related to repairing a defective heater will be the responsibility of the owner.

TO THE FULL EXTENT ALLOWED BY THE LAW OF THE JURISDICTION THAT GOVERNS THE SALE OF THE PRODUCT, THIS EXPRESS WARRANTY EXCLUDES ANY AND ALL OTHER EXPRESSED WARRANTIES AND LIMITS THE DURATION OF ANY AND ALL IMPLIED WARRANTIES. INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE TO TWO (2) YEARS ON ALL COMPONENTS FROM THE DATE OF FIRST PURCHASE. PROCOM HEATING, INC.'S LIABILITY IS HEREBY LIMITED TO THE PURCHASE PRICE OF THE PRODUCT AND PROCOM HEATING, INC. SHALL NOT BE LIABLE FOR ANY OTHER DAMAGES WHATSOEVER INCLUDING INDIRECT. INCIDENTAL OR CONSEQUENTIAL DAMAGES.

Some states do not allow a limitation on how long an implied warranty lasts or an exclusion or limitation of accidental or consequential damages, the above limitation on implied warranties, or exclusion or limitation on damages may not apply to you.

This warranty gives you specic legal right, and you may also have other rights that vary from state to state.

WARRANTY

KEEP THIS WARRANTY

Model _______________________________ Serial No. ____________________________ Date Purchased _______________________

Keep receipt for warranty verication.

ProCom Heating, Inc. Bowling Green, KY 42101 www.usaprocom.com 1-866-573-0674

ADVERTENCIA: Si la información contenida en este

manual no se sigue al pie de la letra, se pueden producir un incendio o una explosión que podrían ocasionar daños a la propiedad, lesiones personales o la pérdida de la vida.

— No guarde ni utilice gasolina u otros vapores y líquidos

inamables cerca de este aparato ni de cualquier otro.

— QUÉ HACER SI PERCIBE OLOR A GAS

• No intente encender ningún aparato.

• No toque ningún interruptor eléctrico; no use ningún teléfono en el edicio.

• Llame inmediatamente a su proveedor de gas desde el teléfono de algún vecino. Siga las instruccio-

nes del proveedor de gas.

• Si no puede localizar al proveedor de gas, llame al departamento de bomberos.

— La instalación y el servicio deben ser realizados por

personal calicado, una agencia de servicio o el

proveedor de gas.

ADVERTENCIA: Este aparato está equipado para funcionar con gas (propano y natural). No se permite convertir más que a gas natural o gas propano.

¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a

nuestro Departamento de Servicio al Cliente al 1-866-573-0674, de lunes a viernes de

8:00 a.m. a 4:30 p.m., Hora del Centro, o envíe un correo electrónico a

customerservice@usaprocom.com.

PFS

Cedar Ridge

hearth

CALENTADOR DE GAS DE

PARED SIN VENTILAS

MANUAL DE FUNCIONAMIENTO E

INSTALACIÓN DEL PROPIETARIO

INFRARROJO MODELO

MTF4TPU

FAN

HOT

www.usaprocom.com

200032-01A

INSTALADOR: Deje este manual con el aparato.

CONSUMIDOR: Conserve este manual para

referencias futuras.

Este es un calentador de llama de gas sin ventilación.

Utiliza aire (oxígeno) de la habitación en la que se instala. Se deben tomar las medidas necesarias para asegurar que haya suciente aire para ventilación y combustión.

Consulte la sección Aire para combustión y ventilación, en la página 40 de este manual.

ADVERTENCIA: La instalación, ajuste, alteración, servicio o mantenimiento inadecuados pueden provocar lesiones o daños a la propiedad. Consulte este manual para conocer los procedimientos de instalación y operación correctos. Para obtener asistencia o información adicionales consulte a un instalador capacitado, agencia de servicio o al proveedor de gas.

Este aparato puede ser instalado en una casa móvil

con ubicación permanente y adquirida en el mercado de posventa*, siempre que no esté prohibido por los

códigos locales. Este dispositivo es sólo para su uso con propano o gas

natural. Este dispositivo está equipado con un medio

simple para cambiar entre propano y gas natural. No

se permite la conversión de campo por cualquier otro medio, incluido el uso de un kit.

* Mercado de posventa: venta completada por parte del fabricante, sin nes de reventa

GUARDE ESTE MANUAL

TABLA DE CONTENIDOS

Seguridad ................................................ 35

Especicaciones ...................................... 38

Agencia De Instalación Calicada ........... 38

Características Del Producto ................... 38

Normas Locales....................................... 39

Preparación Para La Instalación ............. 39

Desempaque ........................................... 39

Aire para combustión y ventilación .......... 40

Vapor De Agua: Un Producto Derivado de Los Calentadores de Habitación

Sin Ventilación ................................... 40

Instalación ............................................... 43

Funcionamiento ....................................... 53

Conexión Eléctrica................................... 56

Diagrama Del Cableado Eléctrico ........... 57

Inspección de los Quemadores ............... 58

Cuidado y mantenimiento ........................ 59

Solución de problemas ........................... 61

Piezas de repuesto .................................. 65

Accesorios ............................................... 65

Piezas ...................................................... 66

Consejos para servicio ............................ 67

Servicio técnico ....................................... 67

Garantía................................................... 68

www.usaprocom.com

200032-01A

SEGURIDAD

IMPORTANTE: Lea este manual del propietario cuidadosa y completa-

mente antes de intentar ensamblar,

operar o dar servicio a este calentador. El uso inadecuado de este calentador puede causar daños a la propiedad, lesiones graves o la muerte por quemaduras, incendio, explosión, electrocución e intoxi-

cación con monóxido de carbono.

No seguir estas instrucciones anula la garantía.

La instalación y reparación de

este producto deben estar a cargo sólo de personal calicado para la

instalación, una empresa de servicio o el proveedor de gas local.

ADVERTENCIA: Mantenga el

área limpia y libre de materiales combustibles, gasolina y otros

vapores y líquidos inamables.

ADVERTENCIA: Este dispo-

sitivo se puede utilizar con gas

propano o gas natural. Se envía

desde la fábrica ajustado para

su uso con gas propano.

Este aparato está diseñado para

usarse únicamente con el tipo

de gas indicado en la placa de

clasicación. Este aparato no se

puede convertir para que utilice otro tipo de gas.

Intoxicación con monóxido de carbono:

los síntomas iniciales de la intoxicación con monóxido de carbono son semejantes a los de la gripe, con dolores de cabeza, mareos y/o náusea. Si usted presenta estos síntomas, es posible que el calentador no esté funcio-

nando correctamente. ¡Respire aire fresco inmediatamente! Haga que le den servicio al calentador. El monóxido de carbono afecta más algunas personas que a otras. Las más afectadas son mujeres embarazadas, personas con enfermedades del corazón, de los pulmones o anemia, aquellas bajo la inuencia del alcohol y aquellas a grandes altitudes.

Gas natural y gas propano/LP: el gas natural y gas propano/LP son gases inodoros. Al gas propano se le agrega un agente con olor. El olor le ayuda a detectar las fugas de gas. Sin embargo, el olor que se añade al gas puede desvanecerse. Es posible que haya gas presente aunque no haya ningún olor.

ADVERTENCIA: Cualquier

cambio a este calentador o a sus

controles puede ser peligroso.

ADVERTENCIA: No utilice

ningún tipo de accesorio de

soplador, accesorio para inter-

cambio de calor ni ningún otro accesorio que no esté aprobado

para su uso con este calentador.

ADVERTENCIA: Supervise cuidadosamente a los niños pequeños cuando estén en la habitación en la que se encuentra el calentador.

ADVERTENCIA: Asegúrese

que la rejilla de resguardo esté

puesta antes de hacer funcionar

el calentador.

ADVERTENCIA: Debido a las

altas temperaturas generadas

por este aparato, éste se debe

colocar fuera de las rutas de paso

y alejado de muebles y cortinas.

www.usaprocom.com

200032-01A

ADVERTENCIA: Este calen-

tador alcanza temperaturas muy

altas cuando el calentador está en funcionamiento. Mantenga a niños y adultos alejados de las

supercies calientes para evitar

quemaduras o que la ropa se encienda. El calentador perma-

necerá caliente durante algún tiempo después de que se ha

apagado. Permita que la super-

cie se enfríe antes de tocarla.

ADVERTENCIA: No coloque

ropa ni otros materiales inamables sobre el aparato ni cerca del mismo. Nunca coloque ningún objeto sobre el calentador.

1. No ponga los tanques de suministro de gas propano/LP dentro de ninguna estructura. Sitúe los tanques de suministro gas propano/LP en el exterior.

2. Este calentador no debe ser instalado en un dormitorio o un baño.

3. Este calentador necesita ventilación con aire fresco del exterior para funcionar correctamente. Este calentador tiene un sistema de apagado de seguridad con detección de agotamiento de oxígeno (ODS). El ODS apaga el calentador cuando no hay suciente aire fresco. Consulte Aire para combustión y ventilación en la página 40. Si el calentador continúa apagándose, consulte Solución de pro- blemas, en la página 61.

4. Mantenga todas las entradas de aire del frente y fondo del calentador limpias y libres de escombros. Esto asegurará aire suciente para la combustión.

SEGURIDAD

5. Si el calentador se apaga, no lo vuelva a encender hasta que se le haya proporcionado aire fresco del exterior. Si el calentador continua apagando se debera ser revisado por personal calicado.

6. No haga funcionar el calentador

• donde se utilicen o almacenen líquidos

o vapores inamables

• en condiciones con mucho polvo

7. Apague el calentador antes de usar pulidores de muebles, ceras, limpiadores de alfombras o productos parecidos. Si se calientan, los vapores que se desprenden de estos productos pueden producir un residuo de polvo blanco dentro de la caja del calentador, o en las paredes y los muebles adyacentes.

8. No use este calentador si alguna de sus partes estuvo sumergida en agua. Llame inmediatamente a un técnico de servicio para que inspeccione el calentador y para que remplace las piezas del sistema de control o los controles de gas que hayan estado sumergidos en agua.

9. Apague y desconecte el calentador, déjelo enfriar antes de cualquier reparación. Sólo un técnico calicado debe realizar el mantenimiento o reparar el calentador.

10. Hacer funcionar el calentador a alturas superiores a 1,371 m (4,500 pies) puede ocasionar que el piloto se apague.

11. Para evitar problemas de rendimiento en los modelos de gas propano/LP, no use tanques de gas propano/LP de menos de 45 kg (100 libras) de capacidad.

www.usaprocom.com

200032-01A

INFORMACIÓN IMPORTANTE DE SEGURIDAD ELÉCTRICA

Cuando use aparatos eléctricos, las precauciones básicas siempre se deben seguir para reducir el riesgo de incendio, choque eléctrico y lesiones a personas, entre ellas las siguientes:

1. Lea todas las instrucciones antes de utilizar este calentador.

2. Este aparato se calienta cuando está en uso. Para evitar quemaduras, no entran en contacto con el calentador. Mantenga los materiales combustibles, tales como muebles, almohadas, ropa de cama, papeles, ropa y cortinas por lo menos 3 pies (1 m.) desde el frente del calentador y mantenerlos alejados de los lados y la parte trasera.

3. Debe tener mucho cuidado cuando el calefactor es utilizado por o cerca de niños o inválidos y cuando el calentador se deje funcionando sin vigilancia.

4. No utilice ningún calentador con un cable o enchufe dañado o si de una falla, se ha caído o dañado de alguna manera. Tiene calefacción reparado por un técnico cualicado persona.

5. Bajo ninguna circunstancia esta calentador eléctrica puede modicar. Las partes que se retira para su reparación deben ser remplazados antes de operar esta calentador eléctrica de nuevo.

6. No use al aire libre.

7. Este calentador no está diseñado para su uso en baños, lavaderos o locales similares. Nunca utilice este aparato cerca de una bañera o recipiente con agua.

8. No coloque el cable debajo de alfombras. No cubra el cable con alfombras, tapetes o cubiertas similares. Coloque el cable lejos de áreas de tráco y donde no se pueda tropezar.

9. Para desconectar el calentador, apague los controles, luego retire el enchufe del toma de corriente.

10. Conecte a tomas con conexión a tierra solamente.

11. Cuando el aparato está instalado, debe estar conectado a tierra de acuerdo con los códigos locales, con los actuales códigos canadienses CSA C22.1 locales para instalaciones en Estados Unidos. Siga la normativa local y el Código Nacional de

Electricidad, Cable de ANSI/ NFPA N º 70

y canadienses: C 22.2 N ° 0.

12. No inserte o permita que objetos extraños penetren en la ventilación o la abertura de escape ya que esto puede causar una descarga eléctrica, incendio o daños a la calefacción.

13. Para evitar un posible incendio, no bloquee las entradas o salidas de aire de ninguna manera. No utilizar sobre supercies blandas, como una cama, donde las aberturas pueden bloquearse.

14. Este calentador se calienta y que contiene las piezas internas que las chispas y arcos. No lo use en áreas donde los líquidos gasolina, pintura o inamables se usan o almacenan.

15. Use este calentador sólo como se describe en este manual. Otros usos no recomendados por el fabricante puede causar incendio, choque eléctrico o lesiones.

16. Evite el uso de un cable de extensión, ya que pueden recalentarse y causar un riesgo de incendio. Sin embargo, si debe utilizar un cable de extensión, el cable debe ser de tamaño mínimo de 14 AWG N º y clasicado no menos de 1900 vatios. El cable de extensión debe ser un cable de tres hilos con conexión a tierra tipo y conector de cable.

17. Esta calentador eléctrica no debe utilizarse como una rejilla de secado para ropa. Además, no se cuelgan las medias de Navidad y artículos de decoración en o cerca de ella.

www.usaprocom.com

200032-01A

ESPECIFICACIONES

*Para propósitos de ajuste de entrada

AGENCIA DE INSTALACIÓN CALIFICADA

La instalación y el remplazo de tuberías de gas, de equipos o de accesorios para la utilización de gas y la reparación y el mantenimiento de los equipos deben estar a cargo sólo de una agencia calicada. El término “agencia calicada” signica cualquier persona, empresa, corporación o compañía que, en persona o por medio de un representante, se dedique a y sea responsable de:

a) Instalar, probar o remplazar tuberías de gas

b) Conectar, instalar, probar, reparar o reali-

zar mantenimiento de equipos; que tenga experiencia en este tipo de trabajos; que esté al tanto de todas las precauciones necesarias y que cumpla con todas las exigencias de las autoridades que tienen jurisdicción.

CARACTERÍSTICAS DEL PRODUCTO

PILOTO DE SEGURIDAD

El calentador posee un piloto que cuenta con un sistema de apagado de seguridad por medio de un sensor de agotamiento de oxígeno (ODS). El sensor de agotamiento de oxígeno del piloto apaga el calentador si no hay suciente cantidad de aire fresco.

SISTEMA DE ENCENDIDO

PIEZOELÉCTRICO

El calentador cuenta con un sistema de control piezoeléctrico. Requiere batería AAA (incluidas).

CONTROL DEL CALOR POR

TERMOSTATO

El control apaga y enciende el quemador de forma automática por ciclos para mantener una temperatura ambiente deseada.

2 OPCIONES DE GAS DISPONIBLES

El calentador está diseñado para funcionar con gas propano o con gas natural. El calentador es enviado de fábrica listo para conectarse a gas propano. Para cambiarlo fácilmente a gas natural, el instalador calicado debe seguir las instrucciones de la página 48 y las indicaciones que aparecen en el calentador.

Modelo MTF30TBU

Tipo de gas Natural Propano/LP

Encendido Piezoeléctrico Piezoeléctrico

BTU (disponible)

Máxima 25,000 Máxima 24,000

Eléctrica BTU (disponible) 5,120 5,120

Presión del tubo múltiple 6" de c.a. 10" de c.a.

Presión de entrada de gas

(pulg. de c.a.)

Máxima 10.5" Máxima 14"

Mínima 7" Mínima 11"

Energía Eléctrica

Voltaje • 120 VAC (V.C.A.), 60 Hz

Energía • 1500 Vatios

Dimensiones del calentador (alto x ancho x profundidad) •

17.34" × 28" × 7.74"

Dimensiones caja (alto x ancho x profundidad) •

19.25" × 30" × 8.75"

Pesa de calentador • 28.2 lbs

Peso con embalaje • 32 lbs

www.usaprocom.com

200032-01A

NORMAS LOCALES

Instale y use el calentador con cuidado. Siga todas las normas locales. A falta de normas locales, utilice la última edición del Código Nacional

de Gas Combustible, ANSI Z223.1/NFPA 54*.

*Disponible en:

American National Standards Institute. Inc.

1430 Broadway

New York, NY 10018, EE.UU.

National Fire Protection Association, Inc.

Batterymarch Park

Quincy, MA 02269, EE.UU.

Estado de Massachusetts: La instalación la debe realizar un plomero o un instalador de gas con licencia para ejercer en el estado de Massachusetts.

Los vendedores de calentadores complementarios de interiores a base de gas propano o de gas natural y sin ventilación deben proporcionar a cada cliente una copia del 527 CMR 30 al realizar la venta.

En el estado de Massachusetts la manija del gas debe ser una manija tipo T. El estado de Massachusetts requiere que el conector exible no exceda de 3 pies de largo.

PREPARACIÓN PARA LA INSTALACIÓN

Antes de ensamblar u operar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete. Si hay piezas dañadas o si faltan piezas, no intente armar, instalar ni usar el producto. Póngase en contacto con el servicio al cliente para obtener piezas de repuesto.

DESEMPAQUE

1. Saque el calentador de la caja.

2. Retire todo el empaque de protección que se agregó al calentador para su envío.

3. Revise el calentador para ver si hay algún daño debido al transporte. Si el calentador está dañado, informe de inmediato al distribuidor donde lo compró.

FAN

HOT

Figura 1 - Calentador de Gas Sin Ventilas

Interruptor del soplador

Panel frontal

Rejilla

Quemador

Calentador de gabinete

Perilla de control

Botón del encendedor

Interruptor del calentador

www.usaprocom.com

200032-01A

AIRE PARA COMBUSTIÓN Y VENTILACIÓN

ADVERTENCIA: Este calen-

tador no debe instalarse en un espacio connado ni en una cons-

trucción inusualmente sellada, a

menos que se hayan tomado las

medidas necesarias para proporcionar el aire adecuado para la

combustión y la ventilación. Lea

las instrucciones siguientes para asegurarse de que su hogar cuente con la cantidad adecuada de aire fresco para éste y otros apa-

ratos que queman combustible.

Las casas actuales están diseñadas para ser más ecientes que nunca en el ahorro de energía. Los nuevos materiales, un mejor aislamiento y los nuevos métodos de construcción ayudan a reducir la pérdida de

Los siguientes son extractos del Código

Nacional de Gas Combustible, ANSI Z223.1/ NFPA 54, Aire para combustión y ventilación.

Todos los espacios en las viviendas se pueden clasicar en una de las tres categorías de ventilación siguientes:

calor en las casas. Los propietarios de casas aislan y sellan alrededor de las ventanas y puertas para mantener el aire frío afuera y el aire caliente adentro. Durante los meses de calor, los propietarios de casas desean que sus hogares estén lo más hermético posible.

Aunque es bueno hacer que su hogar sea eciente en el ahorro de energía, también es necesario que se ventile. Es necesario que entre aire fresco a su casa. Todos los aparatos que queman combustible necesitan aire fresco para tener una combustión y ventilación adecuadas.

Los ventiladores de expulsión de aire, las chimeneas, las secadoras de ropa y los aparatos que queman combustible toman aire de la casa durante su funcionamiento. Usted debe proporcionar la cantidad adecuada de aire fresco para estos aparatos. Esto asegura que la ventilación de los aparatos que queman combustible sea la adecuada.

CÓMO PROPORCIONAR LA VENTILACIÓN ADECUADA

1. Construcción inusualmente sellada

2. Espacio no connado

3. Espacio connado

La información de las páginas 40 a la 43 le ayudará a clasicar su espacio y a proporcionar la ventilación adecuada.

El vapor de agua es un producto derivado de la combustión del gas. Un calentador de habitación sin ventilación produce aproximadamente 29,57 ml (1 onza) de agua por cada 1,000 BTU (0,29 kW) de entrada de gas por hora. Los calentadores de habitación sin ventilación son recomendables como calefacción suplementaria (una habitación) más que como fuente principal de calefacción (una casa entera). En la mayoría de las aplicaciones de calefacción suplementaria, el vapor de agua no constituye un problema. En la mayoría de las aplicaciones, el vapor de agua contribuye a la baja humedad de la atmósfera que se experimenta en climas fríos.

Los siguientes pasos asegurarán que el vapor de agua no se convierta en un problema:

1. Asegúrese de que el calentador tenga el tamaño adecuado para la aplicación, incluidas la combustión y la circulación adecuadas del aire.

2. Si hay humedad elevada, se puede utilizar un deshumidicador para ayudar a reducir el contenido de vapor de agua del aire.

3. No utilice un calentador de habitación sin ventilación como fuente principal de calefacción.

VAPOR DE AGUA: UN PRODUCTO DERIVADO DE LOS

CALENTADORES DE HABITACIÓN SIN VENTILACIÓN

www.usaprocom.com

200032-01A

Construcción inusualmente sellada

El aire que se ltra por los bordes de las puertas y ventanas puede proporcionar suciente aire fresco para la combustión y la ventilación. Sin embargo, en los edicios que tienen una construcción inusualmente sellada, usted debe proporcionar aire fresco adicional.

Una construcción inusualmente sellada se dene como aquélla en la que:

a. Las paredes y los techos que están ex-

puestos a la atmósfera exterior tienen un retardante continuo de vapor de agua con una clasicación de un Perm (6 x 10

-11

por pa-seg-m2) o menos con aberturas selladas, y

b. Se han instalado tiras de aislamiento en

las ventanas y puertas que se pueden abrir, y

c. Se han puesto selladores en áreas como

las uniones alrededor de los marcos de puertas y ventanas, entre las placas de base y los pisos, entre las uniones de las paredes con los techos, entre los paneles de las paredes, en las perforaciones para tubería de agua, líneas eléctricas y de gas, y en otras aberturas.

Si su casa cumple con estos tres criterios, deberá proporcionar aire fresco adicional. Consulte Aire del Exterior Para Ventilación, página 43.

Si su casa no cumple con los tres criterios anteriores, vaya a Determinación del Flujo de

Aire Fresco para Ubicar el Calentador.

Utilice esta hoja de trabajo para determinar si tiene un espacio connado o no connado.

Espacio: Incluye la habitación en la que se va instalar el calentador mas todas las habitaciones adyacentes que tengan accesos sin puerta o rejillas de ventilación entre ellas.

1. Determine el volumen del espacio (largo x ancho x altura).

Largo x ancho x altura =__________ m3

(pies3) (volumen del espacio)

Ejemplo: tamaño del espacio 6.10 m (20

pies) de largo x 4.88 m (16 pies) de ancho x 2.44 m (8 pies) de altura del techo = 72.49 m3 (2560 pies3) (volumen del espacio)

AIRE PARA COMBUSTIÓN Y VENTILACIÓN

Espacio connado y no connado

El Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54, dene el espacio con-

nado como aquél cuyo volumen es menor de

4.8 m3 por kw (50 pies3 por 1,000 BTU/h) de

clasicación de entrada agregada de todos los aparatos instalados en ese espacio, y dene el espacio no connado como aquél cuyo volumen es mayor de 4.8 m3 por kw

(50 pies3 por 1,000 BTU/h) de clasicación

de entrada agregada de todos los aparatos

instalados en ese espacio. Las habitaciones que se comunican directamente con el espacio en el que están instalados los aparatos*, mediante aberturas que no tienen puertas, se consideran parte del espacio no connado.

* Se considera que las habitaciones adyacentes están comunicadas sólo si hay accesos sin puertas o si hay rejillas de ventilación entre ellas.

DETERMINACIÓN DEL FLUJO DE AIRE FRESCO PARA UBICAR EL

CALENTADOR

Cómo determinar si tiene un espacio connado o no connado

Si se proporciona ventilación adicional a

las habitaciones adyacentes por medio de rejillas o aberturas, agregue el volumen de éstas al volumen total del espacio.

2. Multiplique el volumen del espacio en

pies3 por 20 para determinar la cantidad

máxima de BTU/h que el espacio puede admitir.

_______ (volumen del espacio en pies3)

x 20 = (cantidad máxima de BTU/h que el espacio puede admitir)

Ejemplo: 72.4 m3 (2,560 pies3) (volumen

del espacio en pies3) x 20 = 51,200 (cantidad máxima de BTU/h que el espacio puede admitir)

www.usaprocom.com

200032-01A

AIRE PARA COMBUSTIÓN Y VENTILACIÓN

30,000 26,000 56,000

3. Agregue la cantidad de BTU/h de todos los aparatos que queman combustible en ese espacio.

Calentador sin ventilación _________ BTU/h Calentador de agua de gas* _________ BTU/h Horno de gas _________ BTU/h Calentador de gas con ventilación _________ BTU/h

Leños para chimenea de gas

_________ BTU/h Calentador de agua de gas _________ BTU/h Otros aparatos de gas* + ________ BTU/h Total = ________ BTU/h * No incluya los aparatos de gas con ven-

tilación directa. El sistema de ventilación directa toma el aire para combustión del exterior y ventila hacia el exterior.

Ejemplo:

Calentador de agua a gas ______ BTU/h Calentador sin ventilación + ______ BTU/h Total = ______ BTU/h

4. Compare la cantidad máxima de BTU/h

que el espacio puede admitir con la cantidad real de BTU/h que se utiliza.

______ BTU/h (máximo que el espacio

puede admitir)

______ BTU/h (cantidad real de BTU/h

que se utiliza)

Ejemplo: 51,200 BTU/h (cantidad máxima

que el espacio puede admitir)

79,000 BTU/h (cantidad real de

BTU/h que se utiliza)

El espacio del ejemplo anterior es un espacio connado, ya que la cantidad real de BTU/h utilizadas es mayor que la cantidad máxima de BTU/h que el espacio puede admitir. Se

debe proporcionar aire fresco adicional. Sus opciones son las siguientes:

Vuelva a calcular la hoja de trabajo, agregando el espacio de una habitación adyacente. Si el espacio adicional genera un espacio no connado, quite la puerta de la habitación adyacente o instale rejillas de ventilación entre las habitaciones. Consulte Aire del

interior de la construcción para ventilación.

B. Ventile la habitación directamente desde

el exterior. Consulte Aire del exterior para ventilación, página 43.

Instale un calentador de menos BTU/h si una cantidad menor de BTU/h hace que la habitación sea no connada. Si la cantidad real de BTU/h que se utiliza es menor que la cantidad máxima que el espacio puede admitir, el espacio es no connado. No necesitará ventilación adicional con aire fresco.

ADVERTENCIA: Si el área en la que se va a operar el calentador no cumple los requisitos de

volumen de aire de combustión para interiores, se debe proporcionar aire para combustión y

ventilación mediante uno de los métodos descritos en el Código

Nacional de Gas Combustible, ANSI Z223.1/NFPA 54, el Código Internacional de Gas Combustible o los códigos locales

aplicables.

AIRE PARA VENTILACIÓN

Aire del interior de la construcción para ventilación

Este aire fresco viene de un espacio adyacente no connado. Cuando se ventila mediante un espacio adyacente no connado, debe haber dos aberturas permanentes en la pared que está entre los dos espacios: una abertura

30.4 cm (12") del techo y otra 30.4 cm (12") del piso (consulte las opciones 1 y 2, gura 2,

en la página 43). También se puede quitar la puerta de la habitación adyacente (consulte la opción 3, gura 2, en la página 43). Consulte el Código Nacional de Gas Combustible, ANSI

Z223.1/NFPA 54, Aire para Combustión y Ventilación para conocer el tamaño requerido

de las rejillas o los conductos de ventilación.

www.usaprocom.com

200032-01A

AIRE PARA COMBUSTIÓN Y VENTILACIÓN

O quite

la puerta

hacia la habitación adyacente,

opción 3

Rejillas de ventilación hacia

una habitación adyacente,

opción 2

30.5 cm (12")

Rejillas de

ventilaci

ón

hacia una

habitación

adyacente,

opción 1

FAN

HOT

Proporcione aire fresco adicional mediante el uso de rejillas o conductos de ventilación. Debe haber dos aberturas permanentes: una a 30.48 cm (12") del techo y otra a 30.48 cm (12") del suelo. Conecte estos elementos directamente al exterior o a los espacios que

estén abiertos al exterior. Estos espacios incluyen áticos y espacios debajo del piso de la casa. Consulte el Código Nacional de

Gas Combustible, ANSI Z223.1/NFPA 54, Aire para combustión y ventilación para conocer

el tamaño requerido de las rejillas o los conductos de ventilación.

IMPORTANTE: No haga aberturas de entrada o de salida de aire hacia el ático si éste tiene ventilación eléctrica controlada por un termostato. El aire caliente que entre al ático activará la ventilación eléctrica.

Figura 2 - Aire del interior de la

construcción para ventilación

Figura 3 - Aire del exterior para

ventilación

INSTALACIÓN

AVISO: Este calentador está

diseñado para utilizarse como

calefacción adicional. Use este calentador junto con su sistema de calefacción principal. No instale este calentador como fuente de calefacción principal. Si tiene un sistema de calefacción central, puede activar el ventilador de circulación del sistema mientras

utiliza el calentador. Esto ayudará

a que el calor circule por toda la casa. En caso de una interrupción de la energía eléctrica, puede usar este calentador como su fuente de calefacción principal.

Ático ventilado

Salida de aire

Entrada de aire

Al espacio

debajo

del piso

Espacio ventilado

debajo del piso

Al ático

Aire del exterior para ventilación

ADVERTENCIA: Un técni-

co calicado debe realizar la

instalación. Respete todos las normas locales.

ADVERTENCIA: Nunca ins-

tale el calentador

• un dormitorio o un baño

• en un vehículo recreativo

• donde cortinas, muebles, ropa u otros objetos inamables

estén a menos de 0.914 m (36") del frente, de la parte superior o laterales del calentador.

• en áreas de mucho tráco

• en áreas con mucho viento o

con corrientes fuertes de aire

www.usaprocom.com

200032-01A

INSTALACIÓN

Figura 4 - Distancias mínimas de

montaje vistas desde la parte anterior

del calentador

UBICACIÓN DEL CALENTADOR

Este calentador está diseñado para montarse en la pared. Para mayor comodidad y eciencia, instale el calentador:

• Donde haya fácil acceso para la operación, inspección y servicio.

• En el lugar más frío de la habitación.

PRECAUCIÓN: Este calentador crea corrientes de aire caliente.

Estas corrientes mueven el calor hacia la supercie de las paredes

próximas al calentador. La instalación del calentador cerca de paredes

con recubrimientos de vinilo o tela, o la operación del calentador en lugares donde existan impurezas en el aire (como humo de tabaco,

velas aromáticas, líquidos limpiadores, lámparas de aceite o de que-

roseno, entre otros), puede manchar las paredes o producir olores.

IMPORTANTE: Los calentadores sin ventilación añaden humedad al aire. Aunque esto es benéco, la instalación del calentador en habitaciones sin suciente aire de ventilación puede ocasionar la formación de moho debido al exceso de humedad. Consulte Aire para Combustión y Ventilación en la página 40.

VERIFIQUE EL TIPO DE GAS

Asegúrese de que el suministro de gas es apropiado para el calentador. De lo contrario, llame al distribuidor donde compró el calentador para el calentador de tipo adecuado.

DISTANCIA DE SEPARACIÓN DE COMBUSTIBLES

Siga con atención las siguientes instrucciones. Este calentador es una unidad de montaje en la pared diseñada para apoyarse directamente sobre el suelo o una base de

repisa.

ADVERTENCIA: Mantenga las distancias mínimas como se muestra en la Figura 4. Si es

posible, proporcione distancias

mayores respecto al suelo, al techo y a las paredes adyacentes. Mida desde el punto más alejado del calentador.

TECHO

Un mínimo

de 122 cm

(48")

30.5 cm (12")

Distancias

mínimas

de los

laterales

del

calentador

Lado

izquierdo

Lado derecho

12.7 cm (5") Distancia mínima a la superficie de la alfombra, azulejo u otro material combustible

PISO

www.usaprocom.com

200032-01A

FAN

HOT

Figura 7 - Ubicación del soporte de montaje

Soporte de montaje

COLOCACIÓN DEL CALENTADOR EN LA PARED

Soporte de montaje

El soporte de montaje se encuentra en el panel posterior del calentador (consulte la Figura

7). Se colocó con cinta en ese lugar para el transporte. Retire el soporte de montaje del panel posterior.

Figura 5 - Trasladarse del Bulbo Detector

Termostato

INSTALACIÓN DEL BULBO DETECTOR TERMOSTATO (OPCIONAL)

1. Extraiga el bulbo detector de los dos sujetadores ubicados en la posición de transporte. No es necesario extraer los dos sujetadores del bulbo.

2. Extraiga el sujetador del bulbo del paquete de partes metálicas e inserta en el oricio cuadrado. Luego inserte el bulbo detector en el sujetador del bulbo (consulte la Figura 5).

INSTALACIÓN

Clip de bulbo

Bulbo Detector Termostato

Figura 6 - Instalación de la batería en

Ignitor

INSTRUCCIONES PARA LAS BATERÍAS

PRECAUCIÓN: No mezcle baterías nuevas con usadas. No mezcle baterías alcalinas, estándar (carbono - zinc) o recargables (níquel - cadmio). No tire las baterías en el fuego. Las baterías

pueden explotar o gotear.

• Las baterías están incluidas.

• Eliminar baterías cuando se agoten.

• Asegúrese de observar la polaridad (+/-) cuando instale o remplace las baterías. Daños debido a la instalación incorrecta de las baterías pueden anular la garantía del producto.

• Por seguridad, retire las pilas de todos los componentes durante períodos largos de no-operación.

Desatornille la tapa del encendedor e instale una batería AAA con el ánodo (+) apuntando hacia afuera. Vuelva a colocar la tapa.

AAA

Battery

Positive

Batería

AAA polo

positivo

hacia arriba

www.usaprocom.com

200032-01A

INSTALACIÓN

Figura 9 - Cómo doblar el anclaje

Figura 10 - Cómo abrir las alas del

anclaje para paredes delgadas

Inserte los tornillos de montaje en estos

oricios solamente.

3. Quite la cinta y el soporte de montaje de

la pared.

Instalación del soporte de montaje

a la pared

Nota: Los anclajes de pared, los tornillos de montaje y los separadores se encuentran en el paquete de ferretería. El paquete de ferretería se incluye con el calentador.

Método de jación a viga de pared

Para jar el soporte de montaje a las vigas de pared:

1. Perfore oricios en los lugares marcados

utilizando una broca de 9/64".

2. Coloque el soporte de montaje en la

pared. Alinee el último oricio de cada extremo del soporte con los oricios que perforó en la pared.

3. Inserte los tornillos de montaje en el so-

porte y en las vigas de pared.

4. Apriete los tornillos hasta que el soporte

de montaje esté asegurado rmemente a las vigas de pared.

Método de jación a anclajes de pared

Para jar el soporte de montaje en paredes huecas (el área entre las vigas) o en paredes sólidas (de concreto o mampostería)

1. Perfore oricios en los lugares marcados

utilizando una broca de 5/16". Para las paredes sólidas (de concreto o mampostería), perfore a una profundidad de por lo menos 2.5 cm (1").

2. Doble el anclaje de pared como se mues-

tra en la gura 9.

3. Inserte el anclaje de pared (las alas pri-

mero) en el oricio. Golpee suavemente el anclaje para introducirlo en la pared.

Figura 8 - Distancias mínimas del

soporte de montaje

28.2 cm (11 1/10")

Min.

40.8 cm (16

/16")

32.4 cm

(12

/4")

Min.

Inserte los tornillos

de montaje s

ólo a

través del último

orificio de cada extremo

Piso

Pared adyacente

Métodos para jar el soporte de

montaje a la pared

Use únicamente el último oricio de cada extremo del soporte de montaje para jarlo a la pared. Fije el soporte de montaje a la pared mediante una de las dos maneras siguientes:

1. Fijación a viga de pared: este método proporciona la sujeción más rme. Inserte los tornillos de montaje en el soporte de montaje y en las vigas de pared.

2. Fijación a anclajes de pared: este método le permite jar el soporte de montaje en paredes huecas (las áreas de la pared que se encuentran entre los maderos) o en paredes sólidas (de concreto o mampostería).

Decida cuál método se ajusta mejor a sus necesidades. Cualquiera de los dos métodos proporcionará un apoyo seguro para el soporte de montaje.

Cómo marcar las ubicaciones de

los tornillos

1. Fije el soporte de montaje a la pared con cinta, en el lugar donde estará situado. Asegúrese de que el soporte de montaje esté nivelado.

ADVERTENCIA: mantenga

las distancias mínimas que se

muestran en la gura 4, página 44.

Si puede, proporcione distancias mínimas mayores con respecto al piso y la pared de unión.

2. Marque la ubicación de los tornillos en la pared (consulte la gura 8).

Nota: Marque únicamente el último oricio

de cada extremo del soporte de montaje.

www.usaprocom.com

200032-01A

FAN

HOT

Figura 11 - Montaje del calentador en el

soporte de montaje

INSTALACIÓN DE LAS PATAS DE BASE

Ranuras horizontales

INSTALACIÓN

4. Para paredes delgadas, de 1.3 cm (1/2") o menos, inserte la llave roja en el anclaje de pared. Empuje la llave roja para que abra las alas de anclaje (consulte le Figura 10, en la página 46).

IMPORTANTE: ¡no golpee la llave con un martillo! Para paredes gruesas, de más de

1.3 cm (1/2") de ancho, o paredes sólidas,

no abra las alas.

5. Coloque el soporte de montaje en la pared. Alinee el último oricio de cada extremo del soporte con los anclajes de

pared.

6. Inserte los tornillos de montaje en el soporte y en los anclajes de pared.

7. Apriete los tornillos hasta que el soporte de montaje esté asegurado rmemente a la pared.

Lengüetas (pestañas)

salientes

Soporte de

montaje (que se

adjunta a la pared)

FAN

HOT

Figura 12 - Montaje de las patas de base

Figura 13 - Colocación de las patas de

base al calentador

Figura 14 - Fijar el calentador al piso

Columnas de la pata

Soporte de la pata

Recorte de la base

Oricio

para

tornillo

Tornillo

Ensamblado

nal

Colocación del calentador en el

soporte de montaje

1. Localice las dos ranuras horizontales en el panel posterior del calentador (consulte la gura 11).

2. Coloque el calentador en el soporte de montaje. Deslice las ranuras horizontales hacia las lengüetas (pestañas).

1. Coloque las columnas de las patas izquierda y derecha juntas (consulte la Figura 12).

2. Coloque la columna ensamblada en el recorte del centro de la base. Fije la columna utilizando dos tornillos de cabeza autorroscantes Philips (incluidos) (consulte la Figura 12).

3. Coloque el soporte de la pata en la parte superior de la columna y jela por medio de dos tornillos de cabeza autorroscantes Phillips (incluidos) (consulte la Figura 12).

4. Alinear cuatro oricios para tornillos a la base del calentador y fíjelo usando tor-

nillos de cabeza autorroscantes Phillips (incluidos) (consulte la Figura 13).

5. Coloque el calentador en la ubicación deseada. Asegure las patas de base en el suelo mediante el uso de dos tornillos de cabeza autorroscantes Phillips (incluidos) (consulte la Figura 14).

www.usaprocom.com

200032-01A

INLET GAS PRESSURE

MAX 1/2 PSIG (3.5 KPA)

Gas Inlet Gas esté

Bottom of Heater

Back of Heater

INSTALACIÓN

Tapón hexagonal

Figura 15 - Ajustes para Gas Natural

Perilla de selección de combustible

Conexión del gas

Parte posterior del calentador

Parte inferior del calentador

Este aparato viene congurado de fábrica para gas propano/LP. No se requieren cambios para la conexión a gas propano/LP. Sólo un téc-

nico calicado o un técnico en mantenimiento pueden realizar

la selección del gas y la conexión al suministro de gas.

PRECAUCIÓN: Se prohíbe

instalar dos líneas de gas al

mismo tiempo. No abra la cubierta mientras la máquina está

en funcionamiento.

PRECAUCIÓN: Para evitar

fugas de gas en la entrada del

regulador, un técnico calicado

o un técnico en mantenimiento

debe usar un tapón hexagonal

con sellador.

ADVERTENCIA: No intente

obtener acceso o cambiar la conguración de los medios de selección de combustible.

El acceso y ajuste de los medios de selección de combustible sólo se efectuarán por una persona calificada de servicio cuando se conecte este dispositivo a un suministro de combustible especico en el momento de la instalación.

El cambio del selector de conguración distinto del tipo de combustible especicado en el momento de instalación podría dañar este dispositivo y dejarlo inoperable.

El técnico deberá sustituir la cubierta de acceso antes de completar la instalación y funcionamiento de este dispositivo.

SELECCIÓN DE GAS

Para cambiar de gas propano a gas

natural:

1. Retire el tornillo de la placa de la cubierta situados en la parte posterior del calentador (consulte la Figura 15). Gírela para que se vea el dispositivo de selección de combustible.

2. Para GAS NATURAL, presione la perilla con un destornillador plano con hoja de un cuarto de grosor y gire la perilla en dirección de las manecillas del reloj hasta que la perilla quede jada en la posición NG (consulte la Figura 15). El dispositivo de selección de combustible debe estar jo en la posición NG. No use el calentador con la perilla ubicada entre las dos posiciones.

3. Coloque la cubierta sobre el dispositivo de selección de combustible y vuelva a instalar los tornillos.

4. Retire el tapón hexagonal (con la llave provista) de la entrada de gas natural del regulador (consulte la Figura 15). Coloque el tapón hexagonal en la entrada LP del regulador. Instale la tubería de gas en la entrada del regulador de gas natural. Utilice sellador de roscado para evitar fugas.

www.usaprocom.com

200032-01A

INLET GAS PRESSURE

MAX 1/2 PSIG (3.5 KPA)

Gas Inlet Gas esté

Bottom of Heater

Back of Heater

4. Retire el tapón hexagonal (con la llave provista) de la entrada de gas propano/ LP del regulador (consulte la Figura 16). Coloque el tapón hexagonal en la entrada NG del regulador. Instale la tubería de gas en la entrada del regulador de gas LP. Utilice sellador de roscado para evitar fugas.

Para cambiar de gas natural a gas

propano

1. Retire el tornillo de la placa de la cubierta situados en la parte posterior del calentador (consulte la Figura 16). Gírela para que se vea el dispositivo de selección de combustible.

2. Para GAS PROPANO, presione la perilla con un destornillador plano con hoja de un cuarto de grosor y gire la perilla en dirección contraria a las manecillas del reloj hasta que la perilla se je en la posición LP (consulte la Figura 16). El dispositivo de selección de combustible debe estar jo en la posición LP. No use el calentador con la perilla ubicada entre las dos posiciones.

3. Coloque la cubierta sobre el dispositivo de selección de combustible y vuelva a instalar los tornillos.

Tapón hexagonal

Perilla de selección de combustible

Parte posterior del calentador

Parte inferior del calentador

Conexión del gas

Figura 16 - Ajustes para Gas Propano/LP

INSTALACIÓN

CONEXIÓN AL SUMINISTRO DE GAS

ADVERTENCIA: Una per-

sona de servicio capacitada

debe conectar el calentador al

suministro de gas. Siga todas las normas locales.

ADVERTENCIA: Este aparato

requiere una conexión de entra-

da tipo NPT (rosca de tubería

nacional) de 3/8" al regulador de presión.

ADVERTENCIA: Para gas na-

tural, nunca conecte el calenta-

dor a pozos de gas privados (que no sean de servicio público). Este gas se conoce comúnmente como gas de pozo.

ADVERTENCIA: No sobre

apriete las conexiones de gas.

PRECAUCIÓN: Utilice única-

mente tubería nueva, de hierro

negro o de acero. En algunas

áreas se puede utilizar tubería de cobre con interior galvanizado.

Consulte los códigos locales.

Use tubería de 1/2" de diámetro

interior, o mayor, para que el volumen de gas al calentador

sea el adecuado. Si la tubería es

demasiado angosta, se producirá

una pérdida indebida de presión.

PRECAUCIÓN: Para gas propano/LP, nunca conecte el calentador directamente al suministro de gas propano/LP. Este calentador requiere un regulador externo (no se incluye). Instale el regulador externo entre el calentador y el suministro de gas propano/LP. El proveedor de gas debe suministrar un regulador externo para el gas natural. El técnico capacitado proporciona el regulador externo

para el gas propano/LP.

www.usaprocom.com

200032-01A

INSTALACIÓN

T Unión Tubo de tubería Tapón

Figura 17 - Conexión de gas

* Adquiera la válvula opcional de cierre de equipo certicada con diseño CSA del distribuidor.

PRECAUCIÓN: Revise la presión de la línea de gas natural antes de conectar el calentador a la línea. La presión de la línea

de gas no debe ser superior a 26,67 cm (10.5") de c.a. Si la

presión de la línea de gas es superior, podría dañarse el regulador del calentador.

PRECAUCIÓN: Evite dañar el regulador. Sostenga el regulador de gas con una llave cuando lo

conecte a la tubería de gas y/o

a las conexiones.

ADVERTENCIA: Use sellador

para tubería que sea resistente al

gas (Propano/LP o Gas Natural).

Antes de instalar el calentador, asegúrese de tener los elementos que se indican a continuación.

• tubería (consulte los códigos locales),

• sellador (resistente al gas natural y gas propano/LP),

Figura 18 - Regulador

externo con la ventila

apuntando hacia abajo (sólo

propano y gas LP)

• válvula de cierre del equipo*,

• conexión para medidor de prueba*,

• unión de terminal con conexión a tierra,

• trampa de sedimentos,

• unión T,

• llave para tubería,

• manguera flexible para gas (revise los códigos locales)

* Una válvula de cierre de equipo con diseño certicado por la CSA con rosca tipo NPT de 1/8” es una alternativa aceptable como conexión para el medidor de prueba. La válvula opcional de cierre de equipo con diseño certicado por la CSA la puede adquirir con su distribuidor.

Diámetros usuales de tubería de

entrada

Utilice tuberías de hierro negro de 3/8" o más grandes. La instalación debe incluir la válvula de cierre del equipo, la unión y el tapón con rosca NPT de 1/8". Sitúe el conector con rosca NPT a su alcance para realizar la conexión del medidor de prueba. El conector tipo NPT se debe conectar en dirección del suministro desde el calentador (consulte la gura 17).

IMPORTANTE: instale una válvula de cierre del equipo en un lugar que sea accesible. La válvula de cierre del equipo es para abrir o cerrar el suministro de gas al aparato.

Regulador externo con la ventila apuntando hacia abajo

Tanque de suministro de propano o gas LP

Unión T Buje

reductor a 1/8" tipo NPT

Tapón con rosca de 1/8" tipo NPT

Conexión del medidor de prueba*

Trampa de sedimentos

Válvula de cierre del equipo *

Mín.

7.6 cm (3")

Unión terminal con conexión a tierra

Niple para tubería con rosca de 3/8" tipo NPT

Gas natural

Del medidor de

gas (presión de

7" a 10.5" de c.a.)

Propano o

gas LP

Del regulador

externo (presión de

11" a 14" de c.a.)

www.usaprocom.com

200032-01A

INSTALACIÓN

REVISIÓN DE LAS CONEXIONES DE GAS

ADVERTENCIA: Después

de instalar el calentador o de

darle servicio, pruebe todas las conexiones y tubos de gas de la

unidad, tanto internas como ex-

ternas, en busca de fugas. Repare

todas las fugas inmediatamente.

ADVERTENCIA: Nunca use una

llama al descubierto para vericar si hay fugas. Aplique líquido no

corrosivo para detectar fugas en todas las uniones. La formación de

burbujas indicará una fuga. Repare

todas las fugas inmediatamente.

Pruebas de presión del sistema de tuberías de suministro de gas

Presiones de prueba que exceden 3.5 kPa (1/2 PSI )

1. Desconecte el aparato del sistema de tubería de suministro de gas con la válvula principal de gas del aparato (válvula de control) y con válvula de cierre del equipo. Las presiones que excedan 3.5 kPa (1/2 PSI) ocasionarán daños al regulador del calentador.

2. Coloque una tapa en el extremo abierto del tubo de gas donde estaba conectada la válvula de cierre del equipo.

3. Regule la presión del sistema de tubería de suministro ya sea abriendo la válvula del tanque de suministro de gas propano/ LP, en caso que utilice este tipo de gas,

o bien, abriendo la válvula principal de gas que se localiza en el medidor de gas natural o cerca de éste, o bien, usando aire comprimido.

4. Revise todas las uniones del sistema de tubería de suministro de gas. Aplique en todas las uniones algún líquido de detección de fugas que no sea corrosivo. La formación de burbujas indicará una fuga.

5. Repare todas las fugas inmediatamente.

6. Vuelva a conectar el calentador y la válvula de cierre del equipo al suministro de gas. Revise las conexiones que se volvieron a conectar en caso de fugas.

Para gas propano/LP, aplique una pequeña cantidad de sellador de tubería a las roscas NPT macho. Esto evitará que el exceso de sellador entre a la tubería. El exceso de sellador en la tubería puede ocasionar que las válvulas del calentador se tapen.

El instalador debe proveer un regulador externo. El regulador externo reducirá la presión del gas entrante. Debe reducir la presión del gas entrante de manera que esté entre 11" y 14" de c.a. Si no reduce la presión del gas entrante, se pueden producir daños al regulador del calentador. Instale el regulador externo con la ventila apuntando hacia abajo. Como se muestra en la gura 18 en la página

50. El apuntar la ventila hacia abajo la protege

de la lluvia helada o aguanieve. Instale la trampa de sedimentos en la línea de

suministro como se muestra en la gura 18 en la página 50. Sitúe la trampa de sedimentos de manera que se pueda tener acceso a ella para limpieza. Sitúe la trampa de sedimentos donde sea poco probable que los materiales atrapados en ella se congelen. La trampa de sedimentos atrapa humedad y contaminantes. Esto evita que los sedimentos lleguen a los controles del calentador. Si la trampa de sedimentos no se instala o se instala incorrectamente, el calentador podría no funcionar correctamente.

www.usaprocom.com

200032-01A

INSTALACIÓN

COMPROBACIÓN DE LA PRESIÓN DE LAS CONEXIONES DE GAS DEL

CALENTADOR

1. Abra la válvula de cierre del equipo (consulte la gura 19).

2. Abra la válvula principal localizada en o cerca del medidor de gas si usa gas natural, o abra la válvula del tanque de suministro de gas propano/LP.

3. Compruebe que las perillas de control del calentador estén en la posición OFF (apagado).

4. Revise todas las uniones entre la válvula de cierre del equipo y válvula de gas del termostato (consulte la gura 20 o 21).

Aplique en todas las uniones algún líquido de detección de fugas que no sea corrosivo. La formación de burbujas indicará una fuga.

5. Repare todas las fugas inmediatamente.

6. Encienda el calentador (consulte Instruc- ciones de Encendido, en la página 53). Revise el resto de las uniones internas para ver si hay fugas.

7. Apague el calentador (consulte Cómo cerrar el suministro de gas al aparato, en la página 54).

Figure 20 - Propano/LP suministro de gas

Presiones de prueba iguales o menores a 3.5 kPa (1/2 PSI)

1. Cierre la válvula de cierre del equipo (consulte la gura 19).

2. Regule la presión del sistema de tubería de suministro ya sea abriendo la válvula del tanque de suministro de gas propano/LP, en caso que utilice este tipo de gas, o bien, abriendo la válvula principal de gas que se localiza en el medidor de gas natural o cerca de éste, o bien, usando aire comprimido.

3. Revise todas las uniones desde el medidor de gas, tanto para suministro de gas natural o propano/LP, hasta la válvula de cierre del equipo (consulte la gura 20 o 21). Aplique en todas las uniones algún líquido de detección de fugas que no sea corrosivo. La formación de burbujas indicará una fuga.

4. Repare todas las fugas inmediatamente.

Figura 19 - Válvula de cierre del equipo

Válvula de cierre del equipo

Medidor

de gas

Válvula de gas

Tanque de suministro de gas propano/LP

Abierta

Cerrada

Válvula de cierre del equipo

Figura 21 - Suministro de gas natural

www.usaprocom.com

200032-01A

FUNCIONAMIENTO

POR SU SEGURIDAD, LEA ESTO ANTES DE

ENCENDER EL CALENTADOR

ADVERTENCIA: No seguir estas instrucciones al pie de la letra puede resultar en incen-

dio o explosión que produzcan

daños a la propiedad, lesiones físicas o la muerte.

A. Este aparato tiene un piloto que se

debe encender manualmente. Cuando

encienda el piloto, siga estas instrucciones al pie de la letra.

B. ANTES DE ENCENDERLO compruebe

que alrededor del aparato no hay olor a gas. Asegúrese de oler también cerca

del suelo, ya que algunos gases son más pesados que el aire y se asientan cerca del suelo.

QUÉ HACER SI PERCIBE OLOR A GAS

• No intente encender ningún aparato.

• No toque ningún interruptor eléctrico; no use ningún teléfono en el edicio.

• Llame inmediatamente a su proveedor de gas desde el teléfono de algún

vecino. Siga las instrucciones del proveedor de gas.

• Si no puede localizar al proveedor

de gas, llame al departamento de

bomberos.

C. Utilice únicamente la mano para pre-

sionar o girar la perilla de control de

gas. Nunca utilice herramientas. Si no

puede presionar o girar la perilla manualmente, no intente repararla, llame a un técnico de servicio capacitado.

Forzarla o tratar de repararla pueden

producir un incendio o una explosión.

D. No use este aparato si alguna de sus

partes estuvo sumergida en agua. Llame inmediatamente a un técnico capacitado de servicio para que inspec-

cione el aparato y remplace las piezas

del sistema de control y los controles

de gas que hayan estado sumergidos

en agua.

1. ¡ALTO! Lea la información de seguridad.

2. Asegúrese de que la válvula de cierre del equipo esté completamente abierta.

3. Gire la perilla de control en dirección de las manecillas del reloj hasta la posición OFF (apagado).

4. Espere cinco (5) minutos a que se disipe el gas. Luego acérquese para ver si percibe olor a gas, incluso cerca del suelo. Si percibe olor a gas, ¡DETÉNGASE! Siga el punto “B” en la información de seguridad. Si no percibe olor a gas, continúe con el siguiente paso.

5. Gire la perilla de control en sentido contrario de las manecillas del reloj hasta la posición PILOT (piloto). Presione la perilla de control durante cinco (5) segundos (consulte la Figura 22).

Nota: La perilla de control se debe presio-

nar durante 30 segundos o más la primera vez que se hace funcionar el calentador después de conectarlo al suministro de gas. Esto permitirá que el aire salga del sistema de gas. En caso que el piloto no encienda, consulte la sección Solución

de problemas, en la página 61. También,

llame a un técnico de servicio calicado o

a su proveedor de gas para que realicen las reparaciones necesarias. Hasta que se hagan las reparaciones, encender el piloto con un fósforo.

• Si al soltar la perilla de control ésta no regresa a su posición original, llame a un técnico de servicio calicado o a su proveedor de gas para que realicen las reparaciones necesarias.

INSTRUCCIONES DE ENCENDIDO

Perilla de control

Botón del encendedor

Figura 22 - Perilla de control en la

posición OFF (apagado)

www.usaprocom.com

200032-01A

FUNCIONAMIENTO

6. Presione la perilla de control y, al mismo tiempo, oprima y suelte el botón de encendido. Esto encenderá el piloto. El piloto está instalado en la parte posterior del quemador. El piloto puede ser visto a través de la parrilla. En caso necesario, continúe oprimiendo el botón de encendido hasta que el piloto encienda.

Nota: Si el piloto no se mantiene encendido, consulte la sección Solución de problemas, en la página 61. También

contacte un técnico de servicio calicado

o proveedor de gas para las reparaciones. Encienda el piloto con un fósforo hasta que se realicen las reparaciones. Para encender el piloto con un fósforo. Consulte el Procedimiento para encendido manual, en la página 55.

7. Una vez que haya encendido el piloto mantenga la perilla de control presionada durante 30 segundos. Después de los 30 segundos, suelte la perilla de control. Si la perilla de control no aparecerá cuando se libera, póngase en contacto con un técnico de servicio calicado o proveedor de gas para las reparaciones.

Nota: Si el piloto se apaga, repita los

pasos 2 al 6. Este calentador tiene un sistema de bloqueo de seguridad. Espere un (1) minuto antes de encender el piloto nuevamente.

8. Gire la perilla de control en sentido contrario de las manecillas del reloj

hasta la temperatura deseada. El quemador principal deberá encenderse. Los calentadores con control ma La perilla de control se puede colocar en cualquier nivel de calor entre 1 y 5.

PRECAUCIÓN: No intente ajustar los niveles de calefacción por medio de la válvula de cierre del equipo.

ADVERTENCIA: Si el tipo de entrada de gas es NG, ase-

gúrese de que el quemador del

piloto NG encienda. Si el tipo de

entrada de gas es LP, asegúrese

de que el quemador del piloto LP encienda.

FUNCIONAMIENTO DEL CONTROL CON TERMOSTATO

CÓMO CERRAR EL SUMINISTRO DE GAS AL APARATO

Cómo apagar el calentador

Gire la perilla de control en dirección de la manecillas del reloj hasta la posición OFF (apagado).

Cómo apagar sólo el quemador el

piloto (el piloto permanece encendido)

Gire la perilla de control en dirección de la manecillas del reloj hasta la posición PILOT (piloto).

El control termostático que se usa en estos modelos es distinto de los termostatos convencionales. Los termostatos convencionales simplemente encienden y apagan el quemador. El termostato que se usa en este calentador detecta la temperatura de la habitación. Algunas veces, la temperatura de

la habitación puede ser mayor que la establecida. Si esto ocurre, el quemador se apagará. El quemador volverá a encenderse cuando la temperatura de la habitación disminuya por debajo de la temperatura que se estableció. La perilla de control se puede colocar en cualquier nivel de calor entre 1 y 5.

Figura 23 - Patrón del quemador

QuemadorsPerilla de control

www.usaprocom.com

200032-01A

FUNCIONAMIENTO

PROCEDIMIENTO PARA ENCENDIDO MANUAL

1. Retire el panel frontal.

2. Siga los pasos 2 al 5 de las Instrucciones de encendido, página 53.

3. Con la perilla de control en la posición PILOT, encienda un cerillo, y sosténgalo cerca del piloto. Presione la perilla de control, el piloto debe encenderse.

4. Una vez que haya encendido el piloto mantenga la perilla de control presionada durante 30 segundos. Después de 30 segundos, suelte la perilla de control. Siga el paso 9 las Instrucciones de encendido, página 54.

5. Remplace el panel frontal.

Figura 24 - Conjunto de piloto

Quemador de gas natural

Quemador

de gas

propano/LP

Termopar

Electrodo del encendedor

Entrada de aire al piloto

INTERRUPTORES DE FUNCIONAMIENTO

Interruptor de la Bobina de

Calefacción

Cuando el interruptor está en I, el ventilador y la bobina de calefacción encienden al mismo tiempo. Esto hace que la temperatura ambiente se eleve rápidamente.

Interruptor del ventilador

Cuando el interruptor del ventilador y la bobina de calefacción esté en O coloque el interruptor del ventilador en I entonces el ventilador se encenderá.

Figura 25 - Interruptores

OFF

Interruptor del ventilador

Interruptor de la bobina de calefacción

Operación de luz de calefacción

www.usaprocom.com

200032-01A

CONEXIÓN ELÉCTRICA

Se requiere un circuito de 15 amperios, 120 voltios y 60 Hz con una toma de corriente correctamente conectada a tierra. Preferentemente, el calentador debe estar en un circuito especíco, ya que la conexión de otros artefactos al mismo circuito puede provocar que el interruptor de circuito se desconecte o que el fusible se funda cuando el calentador está en funcionamiento. Planique la instalación para evitar el uso de una extensión eléctrica. Las extensiones eléctricas son sólo para uso temporal. De ser necesaria una extensión eléctrica, ésta debe estar certicada por UL/ CSA, clasicada como 15 A (1900 W), 125 V como máximo, con 14 AWG como mínimo y fabricada con dos conductores de corriente con conexión a tierra. Se recomienda una extensión eléctrica para trabajo pesado de la menor longitud posible para la conexión, que no sobrepase los 50 pies (15,2 m). No enrolle ni cubra la extensión eléctrica.

El cableado del tomacorrien-

te debe cumplir con los códigos

de construcción locales y con

otras normas aplicables para

reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

No utilice este calentador

si alguna de sus piezas estuvo

sumergida en agua. Llame de inmediato a un técnico en man-

tenimiento calicado a n de que inspeccione la chimenea y remplace cualquier pieza del sistema eléctrico que haya estado bajo agua.

INSTRUCCIONES DE CONEXIÓN

A TIERRA

Este calentador fue diseñado para su uso con 120 voltios. El cable tiene un enchufe, como se muestra en la Figura 26. Hay un adaptador disponible, como se muestra en la Figura 26, para conectar enchufes con conexión a tierra de tres clavijas a receptáculos de dos ranuras. La terminal verde de conexión a tierra que sale del adaptador se debe conectar permanentemente a tierra, puede ser a través de una caja de un toma corriente correctamente conectado a tierra. El adaptador no se debe usar si hay disponible un receptáculo de conexión a tierra de tres ranuras.

Grounding Pin

Grounding Means

Metal Screw

Cover of Grounded Outlet Box

Adapter

Figura 26 - Toma de corriente eléctrica

con conexión a tierra

Adaptador

Medios de conexión a tierra

Tornillo de metal

Cubierta de la caja de conexión a tierra

Clavija con conexión a tierra

www.usaprocom.com

200032-01A

DIAGRAMA DEL CABLEADO ELÉCTRICO

Todo nuevo cableado eléctrico del electrodoméstico debe realizarlo un electricista calicado. Este cableado se debe realizar de acuerdo con los códigos locales y/o, en Canadá, de acuerdo con el Código de Elec- tricidad de Canadá CSA C22.1 actual, y para las instalaciones en EE.UU., de acuerdo con el Código Nacional de Electricidad, ANSI/

NFPA No. 70.

ADVERTENCIA: Si se repara

o remplaza cualquier componente eléctrico o cableado, se deben

seguir las rutas originales de los

cables, los códigos de color y las ubicaciones de seguridad.

PRECAUCIÓN: Marque todos los cables antes de la desconexión cuando se de servicio a los controles. Los errores de

cableado pueden ocasionar un

funcionamiento incorrecto y peligroso.

Verique el funcionamiento correcto después del servicio. Si alguno de los cables originales suministrados con el aparato debe ser remplazado, deberá ser remplazado con un cable de al menos 105 ° C de temperatura.

1. Cable de alimentación de energia

2. Conector del cable eléctrico

3. Interruptor oscilante o de balancín 1

4. Interruptor oscilante o de balancín 2

5. Motor/calentador

6. Limitador de temperatura

7. Resistencia

8. Luz del piloto de calor

NEGRO

BLANCO

NEGRO

BLANCO

tº

BLANCO

AMARILLO

NEGRO NEGRO

Resisttencia

Calentador

Calentador de

la lámpara piloto

CAFÉ NARANJA

ROJO

Motor

AC120V 60Hz

NEGRO

BLANCO

VERDE

Interruptor oscilante

o de balancín 1

Interruptor oscilante

o de balancín 2

Limitador de

temperatura

Figura 27 - Diagrama de cableado

www.usaprocom.com

200032-01A

INSPECCIÓN DE LOS QUEMADORES

La gura 28 muestra un patrón correcto de la llama del piloto. La gura 29 muestra un patrón incorrecto de la llama del piloto. La llama incorrecta del piloto no toca el termopar. Esto ocasionará que el termopar se enfríe. Cuando el termopar se enfríe, el calentador se apagará.

Si el patrón de la llama del piloto es incorrecto, como se muestra en la gura 29

• apague el calentador (consulte Cómo ce- rrar el suministro de gas al aparato, en la página 54).

• consulte Solución de problemas, en la página 61.

ADVERTENCIA: Si se presenta un color amarillo en las puntas de las llamas, el calentador puede producir niveles elevados

de monóxido de carbono. Si el patrón de la ama del quemador

muestra un color amarillo en las puntas, siga las instrucciones.

Figura 31 - Patrón incorrecto de la llama del

quemador con la perilla de control en llama alta

IMPORTANTE: El propietario debe revisar frecuentemente los patrones de la llama del piloto y de la llama del quemador. Patrones de llama incorrectos indican la necesidad de limpieza o servicio de mantenimiento (consulte Cuidado y mantenimiento, página 59).

ADVERTENCIA: Sólo una persona de servicio capacitada debe

repararlo o darle servicio. Esto incluye el mantenimiento requerido, refacciones o alteración de componentes.

PATRÓN DE LA LLAMA DEL PILOTO

AVISO: no confunda las llamas anaranjadas con el color amarillo en las puntas. El polvo y otras partículas pequeñas se introducen al calentador y al quemarse producen breves manchas de llamas anaranjadas.

PATRÓN DE LA LLAMA DEL QUEMADOR

En la gura 30 se muestra el patrón correcto de la ama del quemador. En la gura 31 se muestra un patrón incorrecto de la ama del quemador. El patrón incorrecto de la llama del quemador produce las puntas amarillas de las llamas. También muestra llamas más altas que la mitad de la altura del panel de vidrio.

Si el patrón de la llama del quemador es incorrecto, como se muestra en la gura 31

• apague el calentador (consulte Cómo ce- rrar el suministro de gas al aparato, en la página 54).

• consulte Solución de problemas, en la página 61.

Figura 28 - Patrón correcto de la llama

del piloto (gas natural)

Figura 29 - Patrón incorrecto de la llama

del piloto (gas natural)

Figura 30 - Patrón correcto de la llama del

quemador con la perilla de control en llama alta

www.usaprocom.com

200032-01A

CUIDADO Y MANTENIMIENTO

ADVERTENCIA: Apague el calentador y deje que se enfríe antes

de darle mantenimiento.

PRECAUCIÓN: Debe mantener limpias las áreas de control, el

quemador y las vias de circulación de aire del calentador. Inspeccione estas áreas del calentador antes de cada uso. Haga que una

persona de servicio calicada inspeccione el calentador una vez al año. Es posible que el calentador requiera de limpieza más frecuente a causa del exceso de pelusa proveniente de alfombras, de camas,

de pelo de mascotas, etc.

ADVERTENCIA: No mantener limpias las entradas principales de aire

puede facilitar la producción de hollín y producir daños a la propiedad.

QUEMADOR PRINCIPAL

Inspeccione periódicamente todos los oricios de llamas del quemador con el calentador en funcionamiento. Todos los oricios de ranura del quemador deben estar abiertos y su llama debe ser amarilla. Todos los oricios para las llamas redondos del quemador deben estar abiertos y su llama debe ser pequeña y

SUJETADOR DEL INYECTOR DEL QUEMADOR Y ORIFICIO DE

ENTRADA DE AIRE DEL PILOTO

azul. Algunos oricios del quemador pueden bloquearse con desechos u óxido y no hay llama. Si es así, apague el calentador y déjelo enfriar; luego, elimine el bloqueo o remplace el quemador. Si los oricios del quemador se bloquean, se producirá hollín.

Recomendamos limpiar la unidad cada tres meses o después de 2.500 horas de uso. También se recomienda que mantenga el quemador y el piloto limpio y libre de polvo y suciedad. Para limpiar estas piezas, se recomienda que use aire comprimido a una presión no mayor de 30 PSI. Es posible que la tienda local de equipo de cómputo, ferretería o de mejoras al hogar tengan aire comprimido en latas. Puede usar una aspiradora en la posición de aire. Si utiliza aire comprimido en lata, siga las instrucciones que aparecen en la lata. Si no sigue las instrucciones escritas en la lata, puede dañar el ensamble del piloto.

1. Apague la unidad incluyendo el piloto.

Deje que la unidad se enfríe durante 30 minutos por lo menos.

2. Inspeccione el quemador, el piloto y los oricios de entrada de aire principales del inyector en busca de polvo y suciedad.

3. Haga pasar aire a través de los orificios o las ranuras y de los orificios del quemador. También limpie el ensamble del piloto.

4. Revise nuevamente el sujetador del inyector que se encuentra en el extremo del tubo del quemador. Retire cualquier partícula grande de polvo, suciedad, pelusa o pelo de mascotas con un paño suave o con la boquilla de una aspiradora.

5. Haga pasar aire por los oricios principales del sujetador del inyector.

6. En caso de que una obstrucción grande o polvo haya sido empujada hacia el interior del quemador repita los pasos 3 y 4.

www.usaprocom.com

200032-01A

CUIDADO Y MANTENIMIENTO

ODS/PILOTO

Utilice una aspiradora, aire comprimido o un cepillo pequeño, de cerdas suaves para limpiarlos.

Si la llama del piloto tiene la punta amarilla, indica la presencia de polvo y suciedad en el ensamble del piloto. Hay un pequeño oricio de entrada de aire al piloto, aproximadamente de 5 cm (2") de diámetro de donde sale la llama del piloto (consulte la gura 32). Con la unidad apagada, haga pasar aire ligeramente a través del oricio de entrada de aire. Si no cuenta con aire comprimido, puede soplar a través de una pajilla o popote.

Figura 32 - Oricio de entrada de aire al

piloto

Entrada de aire al piloto

Quemador de gas natural

Quemador

de gas

propano/LP

GABINETE

Conductos de aire

Utilice una aspiradora o aire comprimido para limpiarlos.

Exterior

• Utilice un paño humedecido con una mezcla de agua y jabón suave.

• Frote el gabinete para quitar el polvo.

MANTENIMIENTO DEL MOTOR DEL VENTILADOR

Siempre desconecte el electrodoméstico del suministro eléctrico principal y permita que se enfríe antes de cualquier operación de mantenimiento.

Los motores usados en el calentador de ventilador y el soplador de llamas vienen lubricados previamente para prolongar la vida útil de los rodamientos y no necesitan otra lubricación. Sin embargo, se recomienda una limpieza o aspiración periódica del electrodoméstico alrededor de la entrada y

salida de aire, así como del calentador de ventilador. Para un uso pesado o continuo, la limpieza periódica se debe realizar con mayor frecuencia. Si el calentador sopla alternadamente aire frío y cálido, compruebe que el ventilador se mueva libremente y que no haya desechos que obstruyan el ujo de aire. Si el ventilador no se mueve libremente, la unidad se debe apagar y el ventilador se debe remplazar inmediatamente para evitar daños a la unidad.

www.usaprocom.com

200032-01A

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: Si percibe olor a gas

• Cierre el suministro de gas.

• No intente encender ningún aparato.

• No toque ningún interruptor eléctrico; no use ningún teléfono en el edicio.

• Llame inmediatamente a su proveedor de gas desde el teléfono de algún vecino. Siga las instrucciones del proveedor de gas.

• Si no puede localizar al proveedor de gas, llame al departamento de bomberos.

ADVERTENCIA: Sólo una persona de servicio capacitada debe

reparar la calentador y darle servicio. Asegúrese de que el equipo

está apagado antes de proceder. Apague y deje que se enfríe antes de darle servicio.

PRECAUCIÓN: Nunca utilice un alambre, aguja u objetos parecidos

para limpiar el piloto/ODS. Esto puede dañar la unidad de piloto/ODS.

IMPORTANTE: Si hace funcionar el calentador donde existen impurezas en el aire se pueden producir olores. Los productos de limpieza, pintura, solventes de pintura, humo de cigarro, cementos y pegamentos, alfombras o textiles nuevos, etc., producen gases. Estos gases se pueden mezclar con el aire que se utiliza para la combustión y producir olores.

Nota: Todos los puntos para solución de problemas se listan en orden de funcionamiento.

Problema Causa Posible Acción correctiva

Cuando se presiona el botón del encendedor, no hay chispa en el piloto/ ODS.

1. Electrodo de encendido está mal colocado. Electrodo de encendido está roto.

2. El electrodo del encendedor no está conectado al cable del encendedor.

3. El cable del encendedor está comprimido o mojado.

4 El cable del encendedor

está roto.

5. El encendedor piezoeléctrico está defectuoso.

6. Batería baja.

1. Remplace el electrodo del encendedor.

2. Remplace el cable del encendedor.

3. Libere el cable del encendedor si algún metal o tubería lo está comprimiendo. Mantenga seco el cable del encendedor.

4. Remplace el cable del encendedor.

5. Remplace el encendedor piezoeléctrico.

6. Remplace la batería.

www.usaprocom.com

200032-01A

Problema Causa Posible Acción correctiva

Cuando se presiona el botón del encendedor, hay chispa en el piloto/ ODS pero no se enciende.

1. El suministro de gas está cerrado o la válvula de cierre del equipo está cerrada.

2. La perilla de control no se presionó del todo al pulsar el botón de encendido.

3. Quedó aire en las líneas de gas (nueva instalación o interrupción gas reciente).

4. El piloto/ODS está tapado.

5. La presión de gas es inadecuada o el regulador de entrada de gas está dañado.

6. La perilla de control no está en la posición PILOTO.

7. Se agotó el suministro de gas (gas propano/LP únicamente).

1. Abra el suministro de gas o la válvula de cierre del equipo.

2. Presione la perilla de control del todo al pulsar el botón de encendido.

3. Mantenga presionada la perilla de control. Repita el encendido hasta que se haya eliminado el aire.

Limpie el piloto/ODS (consulte Cuidado y mantenimiento, en la página 59) o cambie el ensamble del piloto/ODS.

5. Revise la presión de entrada de gas o remplace el regulador de entrada de gas.

6. Gire la perilla de control a la posición PILOTO.

7. Comuníquese con la compañía local de gas propano/LP.

El piloto/ODS se enciende pero la llama se extingue cuando la perilla de control se suelta.

1. La perilla de control no está presionada completamente.

2. La perilla de control no se presionó durante el tiempo suciente.

3. La válvula de cierre del equipo no está totalmente abierta.

4. La conexión del termopar está oja en la válvula de control.

5. La llama del piloto no está tocando el termopar, lo que hace que el termopar se enfríe y ocasiona que la llama del piloto se extinga. Este problema puede ser ocasionado por alguna de las siguientes condiciones o por ambas:

A) Baja presión del gas B) El piloto/ODS está sucio

o parcialmente tapado

6. El termopar está dañado.

7. La válvula de control está dañada.

1. Presione la perilla de control completamente.

2. Después de que el piloto/ODS se encienda, mantenga la perilla de control presionada durante 30 segundos.

3. Abra la válvula de cierre del equipo totalmente.

4. Apriete con la mano hasta que sienta que topa, luego apriete 1/4 de vuelta más.

5. A) Comuníquese con la compañía local de gas natural o de gas propano/LP

B) Limpie el piloto/ODS (con-

sulte Cuidado y mantenimien- to, en la página 59) o remplace el ensamble del piloto/ODS.

6. Remplace el termopar.

7. Remplace la válvula de control.

SOLUCIÓN DE PROBLEMAS

www.usaprocom.com

200032-01A

SOLUCIÓN DE PROBLEMAS

Problema Causa Posible Acción correctiva

El quemador no se enciende después de que el piloto/ODS se enciende.

1. El orificio del quemador está tapado.

2. El diámetro del oricio del quemador es demasiado pequeño.

3. La entrada de la presión de gas es demasiado baja.

1. Limpie el quemador (consulte Cuidado y mantenimiento, en la página 59) o remplace el quemador.

2. Remplace el oricio del quemador.

3. Contacte a su proveedor local

de gas.

Encendido demorado del quemador.

1. La presión del tubo múltiple es muy baja.

2. El orificio del quemador está tapado.

1. Contacte a su proveedor local

de gas.

2. Limpie el quemador (consulte Cuidado y mantenimiento, en la página 59) o remplace el oricio del quemador.

El quemador presenta llamas de retorno durante la combustión.

1. El orificio del quemador está tapado o dañado.

2. El quemador está dañado.

3. El regulador de gas está defectuoso.

1. Limpie el quemador (consulte Cuidado y mantenimiento, en la página 59) o remplace el oricio del quemador.

2. Remplace el quemador.

3. Remplace el regulador de gas.

Llamas amarillas alta durante la combustión en el quemador.

1. No hay suciente aire.

2. El regulador de gas está defectuoso.

3. La entrada de la presión de gas es demasiado baja.

1. Revise el quemador en busca de polvo y residuos. Si los hay, limpie el quemador (consulte Cuidado y mantenimiento, en la página 59).

2. Remplace el regulador de gas.

3. Contacte a su proveedor local

de gas.

Hay olor a gas durante la combustión.

1. Hay material extraño entre la válvula de control y el quemador.

2. Fugas de gas. Consulte la anotación de Advertencia, página 56.

Comuníquese con un técnico de servicio capacitado para eliminar los materiales extraños.

2. Localice y repare todas las fugas (consulte Revisión de las conexiones de gas, en la página 51).

Hay un poco de humo u olor durante el funcionamiento inicial.

1. Residuos del proceso de manufactura y ahumado del leño.

1. El problema desaparecerá después de algunas horas de funcionamiento.

www.usaprocom.com

200032-01A

SOLUCIÓN DE PROBLEMAS

Problema Causa Posible Acción correctiva

El calentador produce un silbido cuando el quemador está encendido.

1. Se giró la perilla de control a la posición alto (5) cuando el quemador estaba frío.

2. Hay aire en la tubería de

gas.

3. Los pasajes de aire del calentador están bloqueados.

4. El orificio del quemador está sucio o parcialmente obstruido.

1. Gire la perilla de control a la posición bajo (1) y deje que se caliente durante un minuto.

2. Haga funcionar el quemador hasta que se elimine el aire de la tubería. Pida a la empresa proveedor local de gas que revise la línea de gas.

3 Respete las distancias míni-

mas de instalación (consulte Figura 4, pagina 44)

4 Limpie el quemador (consulte

Cuidado y mantenimiento, en la página 59) o remplace el oricio del quemador.

El calentador produce un ruido de chasquidos o golpeteos metálicos justo después de que el quemador se enciende o

se apaga.

1. Los metales se dilatan al calentarse y se contraen al enfriarse.

1. Esto es normal en la mayoría de los calentadores. Si el ruido es excesivo, comuníquese con una persona de servicio capacitada.

Se forma un residuo de polvo blanco dentro de la caja del quemador o en las paredes o muebles contiguos.

1. Cuando se calientan, los vapores provenientes de los pulidores de muebles, cera, limpiadores de alfombras, etc., pueden convertirse en residuos de polvo blanco.

1. Apague la calentador cuando utilice pulidores de muebles, ceras, limpiadores de alfombras o productos parecidos.

El calentador produce olores no deseados.

1. En el calentador se están quemado vapores provenientes de pintura, jador para el cabello, pegamentos, productos de limpieza, productos químicos, alfombras nuevas, etc. (Consulte la nota IMPORTANTE pagina 56).

2. Fugas de gas. Consulte la anotación de Advertenci, página 56.

3 Hay poco suministro de

combustible.

1. Abra la ventana para ventilar la habitación. Deje de utilizar los productos que ocasionan el olor mientras el calentador esté funcionando.

2. Localice y repare todas las fugas (consulte Revisión de las conexiones de gas, en la página 51).

3. Surta nuevamente el tanque de suministro (gas propano/ LP únicamente).

www.usaprocom.com

200032-01A

SOLUCIÓN DE PROBLEMAS

Problema Causa Posible Acción correctiva

El calentador se apaga mientras se está usando (el ODS funciona).

1. No hay suciente aire fresco.

2. Hay poca presión en la tubería.

3. El piloto/ODS está parcialmente tapado.

1. Abra la ventana y/o la puerta para proporcionar ventilación.

2. Contacte a su proveedor local

de gas.

3. Limpie el piloto/ODS (consulte Cuidado y mantenimiento, en la página 59).

Hay olor a gas incluso cuando la perilla de control está en la posición OFF (apagado).

1. Fugas de gas. Consulte la anotación de Advertencia, página 56.

2. La válvula de control está defectuosa.

1. Localice y repare todas las fugas (consulte Revisión de las conexiones de gas, en la página 51).

2. Remplace la válvula de control.

Se observa humedad o condensación en las ventanas.

1. No hay suciente aire para combustión o ventilación.

1. Consulte los requisitos de Aire para combustión y ventilación, página 40.

PIEZAS DE REPUESTO

Nota: use sólo piezas de repuesto originales. Esto protegerá la cobertura de su garantía para partes remplazadas bajo la garantía.

PIEZAS CON GARANTÍA

Comuníquese con los distribuidores autorizados de este producto. Si no pueden proporcionarle las piezas originales de repuesto, llame gratis al Departamento de Servicio al Cliente al 1-866-573-0674 para obtener información de referencia.

Cuando llame a Servicio al Cliente, tenga preparados:

ACCESORIOS

Adquiera estos accesorios con su distribuidor local. Si no pueden proporcionarle estos accesorios, comuníquese ProCom Heating, Inc. al 1-866-573-0674 para obtener información.

VÁLVULA DE INTERRUPCIÓN DE EQUIPOS

Para todos los modelos. Válvula de interrupción de equipos con 1/8". Llave de paso del TNP.

• su nombre,

• su dirección

• los números de modelo y de serie de su calentador,

• la falla del calentador,

• El tipo de gas utilizado (propano/PL o gas natural/GN)

• la fecha de compra

Por lo general, le pediremos que devuelva la pieza a la fábrica.

PIEZAS SIN GARANTÍA

Comuníquese con los distribuidores autorizados de este producto. Si no pueden suministrarle piezas de repuesto originales, llame gratis al Departamento de Servicio al Cliente al 1-866-573-0674 para obtener información de referencia.

Cuando llame a Servicio al Cliente, tenga preparados:

• los números de modelo y de serie de su calentador,

• el número de la pieza de repuesto.

www.usaprocom.com

200032-01A

PIEZAS

MODELO MTF4TPU

FAN

HOT

www.usaprocom.com

200032-01A

PIEZAS

MODELO MTF4TPU

Esta lista contiene las piezas remplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones listadas en Piezas de repuesto en la página 65 de este manual.

Artículo Pieza # Descripción Cant.

1 UBD4T-101 Panel de carrocería 1 2 UBD4T-102B Panel frontal 1 3 UBD4T-130B Ensamble de rejilla 1 4 UBD30T-140B Superior de ensamble de rejilla 1 5 UBD30T-160B Ensamble de base 2 6 LHY-00-300-B Dispositivo de selección de combustible 1 7 NDD0308-600-MU4T Piloto/ODS 1 8 RV83FIL-6/10 Regulador de gas 1 9 MB060-01 Soporte de montaje 1

10 PF120820 Tapón hexagonal 2

11 PIMSC1-01 Ensamble del encendedor 1 12 UBD30T-300B-E Ensamble de soplador/calentador 1 13 ML073-01 Cable del encendedor 1 14 VL075-02 LED (diodo emisor de luz) 1 15 UBKDC-01 Interruptor oscilante o de balancín 1 16 VL067-01 Interruptor encendido/apagado 1

PIEZAS DISPONIBLES - NO SE MUESTRAN

UBD4T-650B Hardware de paquete 1 DHQ01-04/DHQ01-11 Tornillo de la tapa del resorte el equipo 1

CONSEJOS PARA SERVICIO

Cuando la presión del gas de entrada sea muy baja

• El piloto no permanecerá encendido.

• El quemador tendrá un retraso durante el encendido.

• El calentador no producirá el calor especicado.

• El suministro de gas propano/LP puede ser bajo. Posiblemente piense que la presión del gas es muy baja. Si es así, comuníquese con el

proveedor local de gas.

SERVICIO TÉCNICO

Es posible que tenga preguntas adicionales sobre la instalación, el funcionamiento o la solución de problemas. De ser así, póngase en contacto con ProCom Heating, Inc. al 1-866-573-0674.

Al llamar tenga a la mano los números de modelo y serie de su calentador.

200032-01

Rev. A 04/13

ProCom Heating, Inc. Bowling Green, KY 42101 www.usaprocom.com

1-866-573-0674

GARANTÍA

GUARDE ESTA GARANTÍA

Modelo __________________________________

Número de serie __________________________

Fecha de compra _________________________

Conserve su recibo para la vericación de la garantía.

REGISTRE SU PRODUCTO EN WWW.USAPROCOM.COM

IMPORTANTE: Le pedimos que registre su producto dentro de los 10 días de la fecha de instalación, lleve a cabo con el número de serie completa que se puede encontrar en la placa de características. Por favor llene la información anterior garantía para sus archivos personales. Conserve este

manual para futuras consultas.

Siempre especique números de serie y modelo cuando se comunique con servicio al cliente. Nos reservamos el derecho a modicar estas especicaciones en cualquier momento sin previo aviso. La

única garantía aplicable es nuestra garantía escrita estándar. No hacemos ninguna otra garantía, expresa o implícita.

GARANTÍA LIMITADA

ProCom Heating, Inc. garantiza que este producto está libre de defectos en materiales y componentes por un 1 año desde la fecha de la primera compra, siempre que el producto ha sido correctamente instalado por personal calicado de conformidad con todos los códigos locales e instrucciones de la unidad, operado y mantenido de conformidad con todas las instrucciones aplicables. Para hacer un reclamo bajo esta garantía, la factura de venta o cheque cancelado deberá presentarse.

RESPONSABILIDAD DEL PROPIETARIO

Esta garantía se extiende sólo al comprador original. Esta garantía cubre el costo de las piezas necesarias para restaurar este calentador y dejarlo en buen estado de funcionamiento. Las piezas de garantía deben obtenerse a través de ProCom Heating, Inc. que ofrece piezas originales de fábrica. No utilizar repuestos originales de fábrica anula esta garantía. El calentador debe ser instalado por personal calicado de conformidad con todos los códigos locales e instrucciones de la unidad.

LO QUE NO ESTÁ CUBIERTO

Esta garantía no se aplica a piezas que no están en condición original debido a desgaste normal o que o se dañen debido a mal uso, accidentes, falta de mantenimiento adecuado o defectos causados por la instalación incorrecta. Viajes, costo de diagnóstico, trabajo, transporte y todos los gastos relacionados con la reparación de un calentador defectuoso será responsabilidad del propietario.

EN LA MEDIDA PERMITIDA POR LA LEY DE LA JURISDICCIÓN QUE RIGE LA VENTA DEL PRODUCTO, ESTA GARANTÍA EXPRESA EXCLUYE CUALQUIERA Y TODAS LAS OTRAS GARANTÍAS EXPRESADAS Y LIMITA LA DURACIÓN DE CUALQUIER GARANTÍA IMPLÍCITA. INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR A 1 UN AÑO EN TODOS LOS COMPONENTES DE LA FECHA DE LA PRIMERA COMPRA. LA RESPONSABILIDAD DE PROCOM HEATING, INC. QUEDARÁ LIMITADA AL PRECIO DE COMPRA DEL PRODUCTO Y PRO-COM NO SERÁ RESPONSABLE POR CUALQUIER OTRO DAÑO INCLUYENDO DAÑOS INDIRECTOS. DAÑOS INCIDENTALES O CONSECUENTES.

Algunos Estados no permiten una limitación sobre cuánto tiempo una garantía implícita dura o una exclusión o limitación de daños fortuitos o consecuentes, la limitación anterior sobre las garantías implícitas o la exclusión o limitación de daños puede no aplicarse a usted.

Esta garantía le otorga derechos legales especícos, y usted también puede tener otros derechos que varían de Estado a estado.

Cedar Ridge MTF4TPU, MD3TPF Owner's Operation And Installation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
