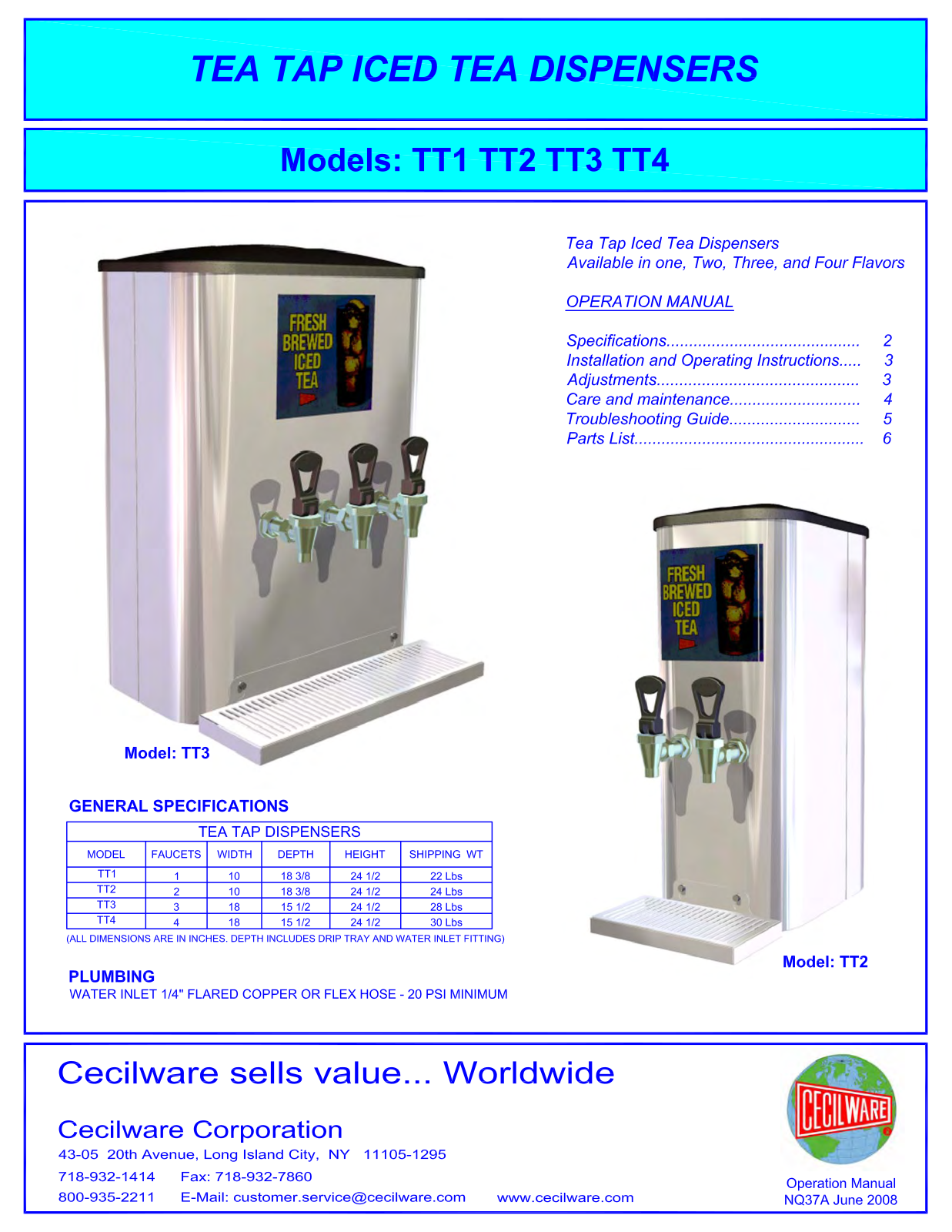

Cecilware TT1 Installation Manual

Page 1

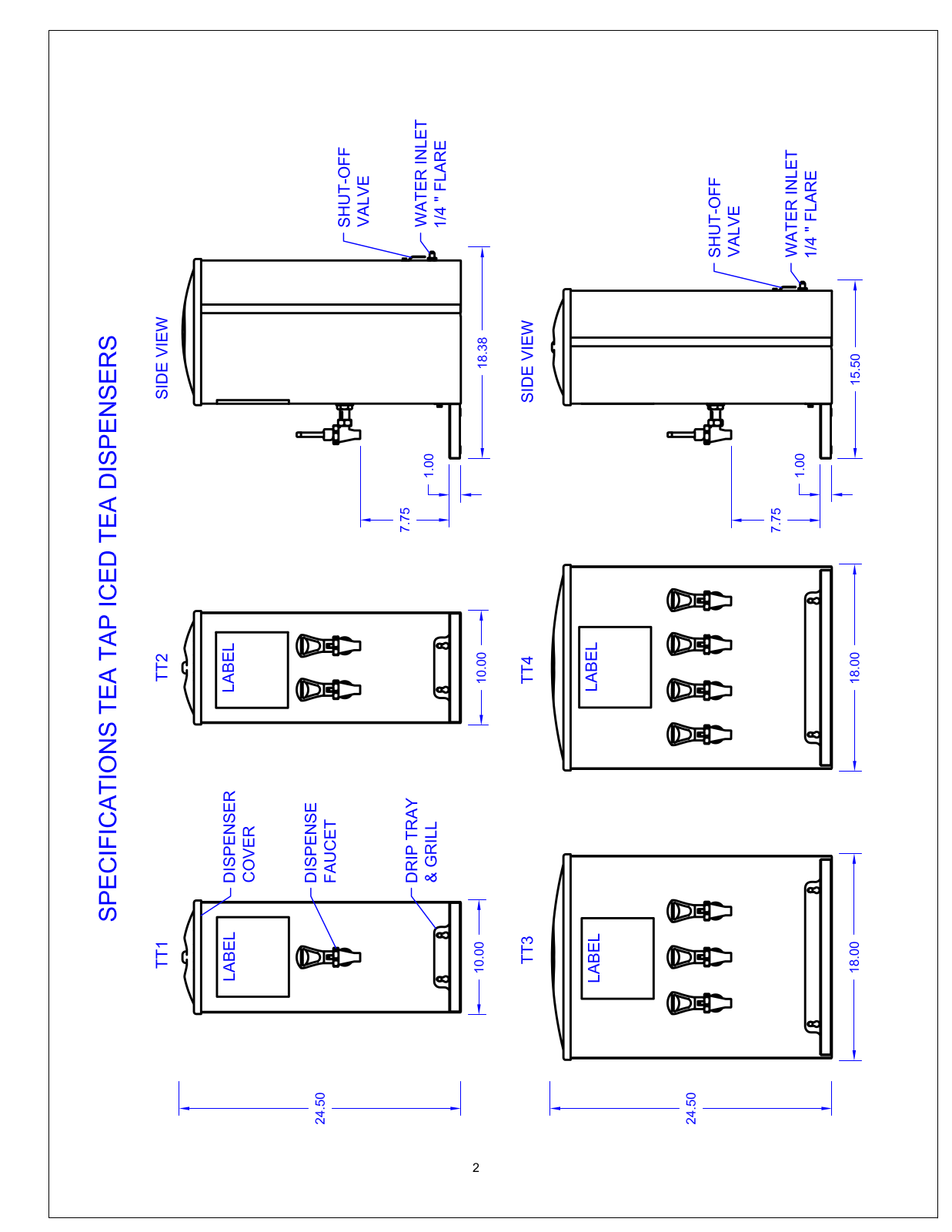

Page 2
234

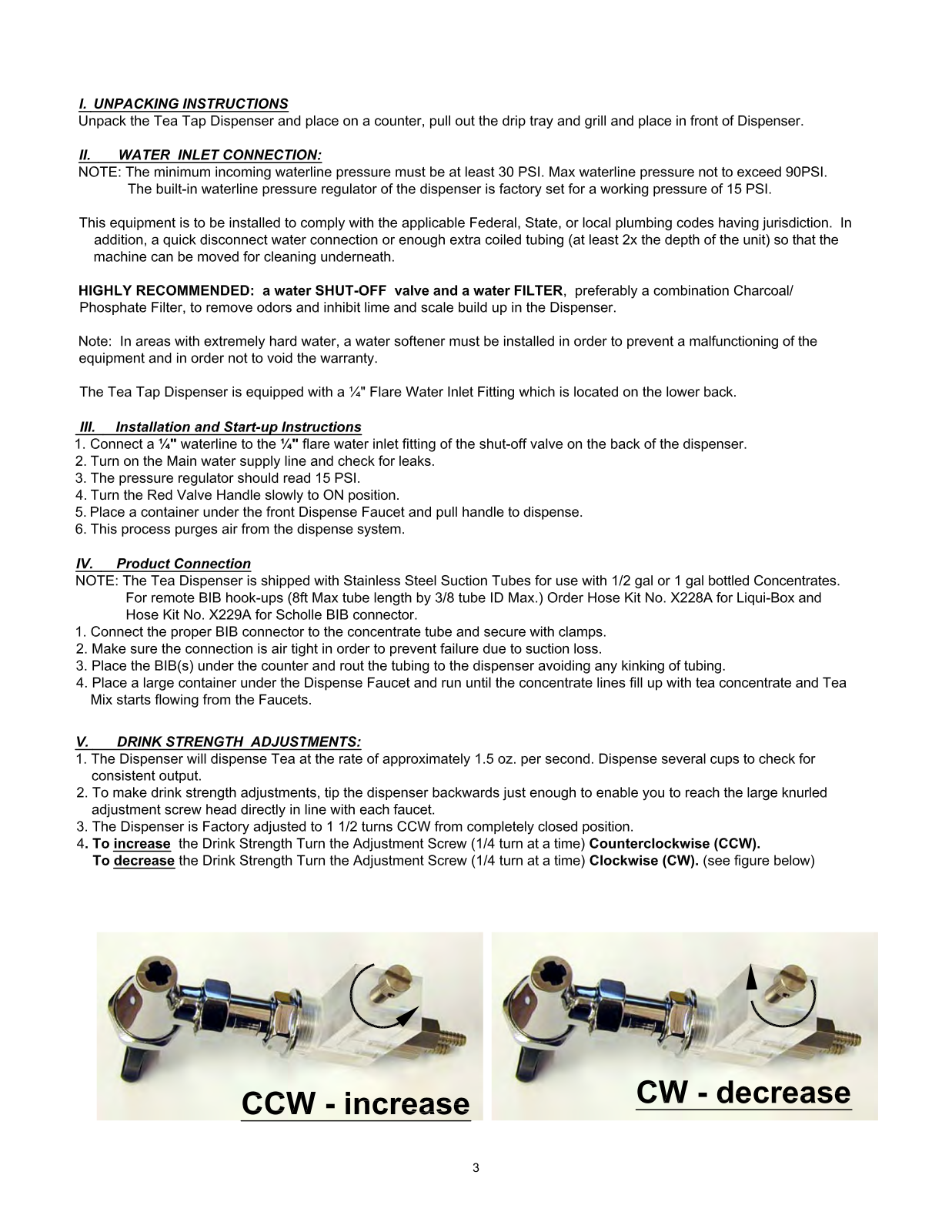

Page 3

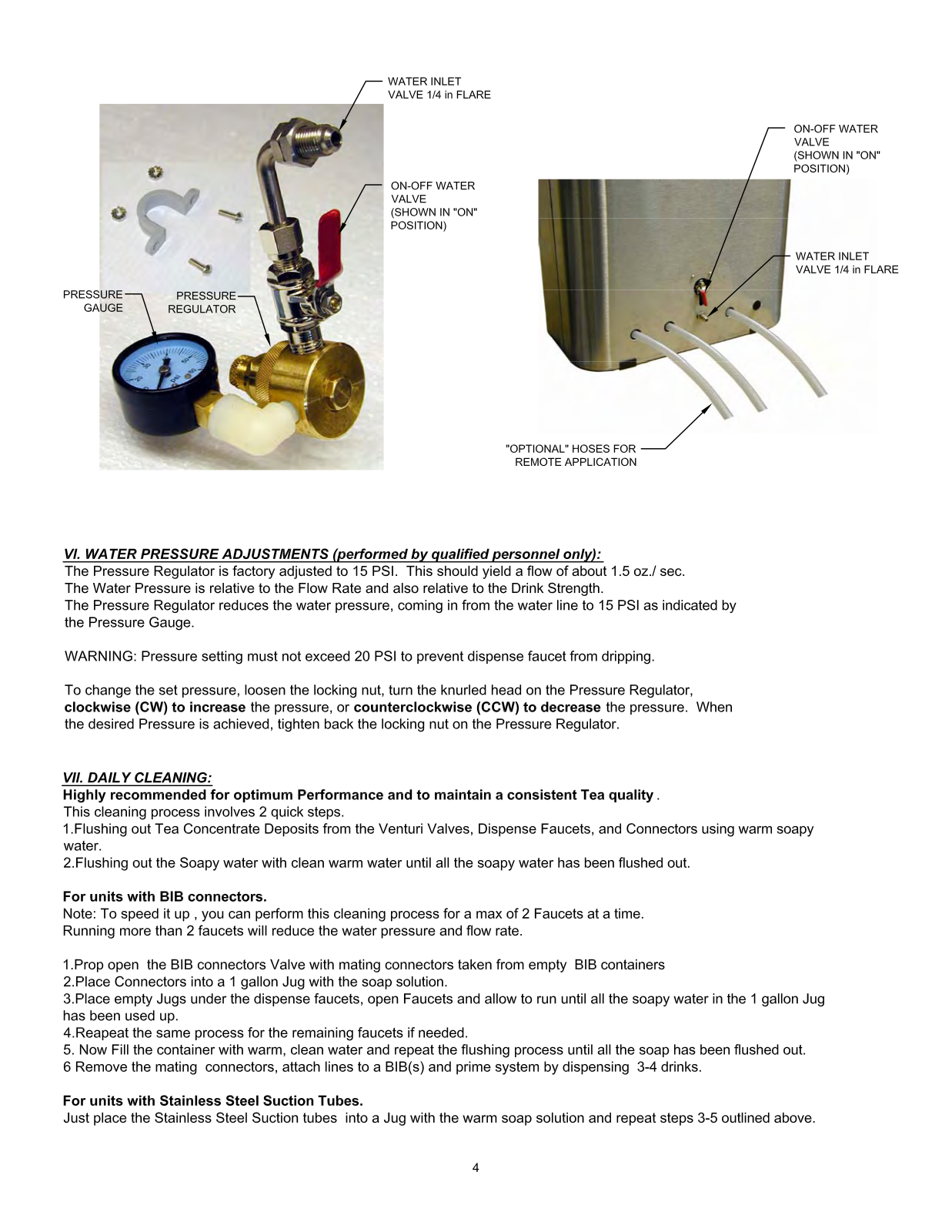

Page 4

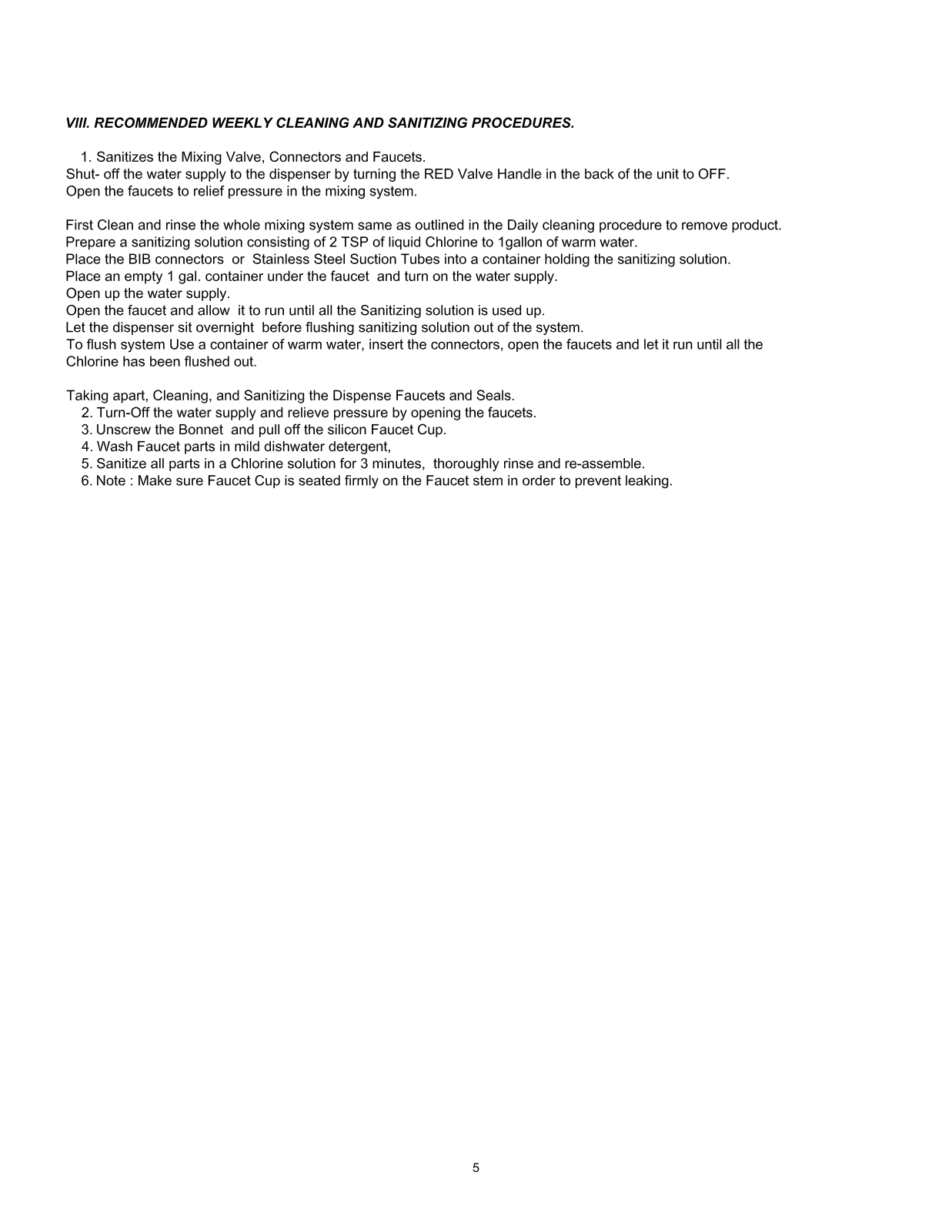

Page 5
5
Page 6

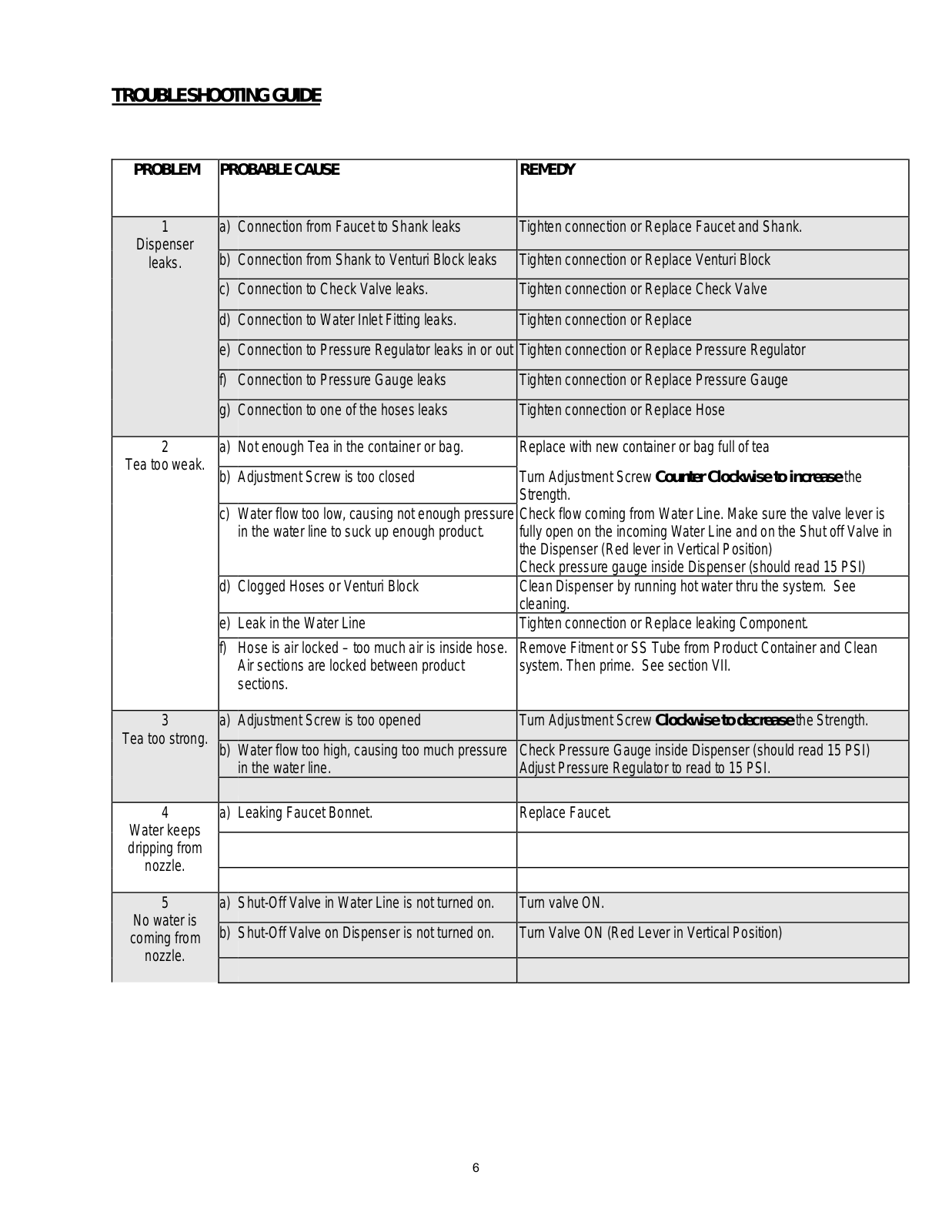

TROUBLESHOOTING GUIDE
67891011121314
PROBLEM PROBABLE CAUSE REMEDY
1
Dispenser
leaks.
2
Tea too weak.
3
Tea too strong.
4
Water keeps
dripping from
nozzle.
5
No water is
coming from
nozzle.
a) Connection from Faucet to Shank leaks Tighten connection or Replace Faucet and Shank. b) Connection from Shank to Venturi Block leaks Tighten connection or Replace Venturi Block
c) Connection to Check Valve leaks. Tighten connection or Replace Check Valve d) Connection to Water Inlet Fitting leaks. Tighten connection or Replace e) Connection to Pressure Regulator leaks in or out Tighten connection or Replace Pressure Regulator f) Connection to Pressure Gauge leaks Tighten connection or Replace Pressure Gauge g) Connection to one of the hoses leaks Tighten connection or Replace Hose
a) Not enough Tea in the container or bag. Replace with new container or bag full of tea b) Adjustment Screw is too closed Turn Adjustment Screw Counter Clockwise to increase the
Strength.
c) Water flow too low, causing not enough pressure
in the water line to suck up enough product.
Check flow coming from Water Line. Make sure the valve lever is fully open on the incoming Water Line and on the Shut off Valve in the Dispenser (Red lever in Vertical Position) Check pressure gauge inside Dispenser (should read 15 PSI)
d) Clogged Hoses or Venturi Block Clean Dispenser by running hot water thru the system. See
cleaning.
e) Leak in the Water Line Tighten connection or Replace leaking Component. f) Hose is air locked – too much air is inside hose.
Air sections are locked between product
Remove Fitment or SS Tube from Product Container and Clean system. Then prime. See section VII.
sections.
a) Adjustment Screw is too opened Turn Adjustment Screw Clockwise to decrease the Strength. b) Water flow too high, causing too much pressure
in the water line.
Check Pressure Gauge inside Dispenser (should read 15 PSI) Adjust Pressure Regulator to read to 15 PSI.
a) Leaking Faucet Bonnet. Replace Faucet.
a) Shut-Off Valve in Water Line is not turned on. Turn valve ON. b) Shut-Off Valve on Dispenser is not turned on. Turn Valve ON (Red Lever in Vertical Position)

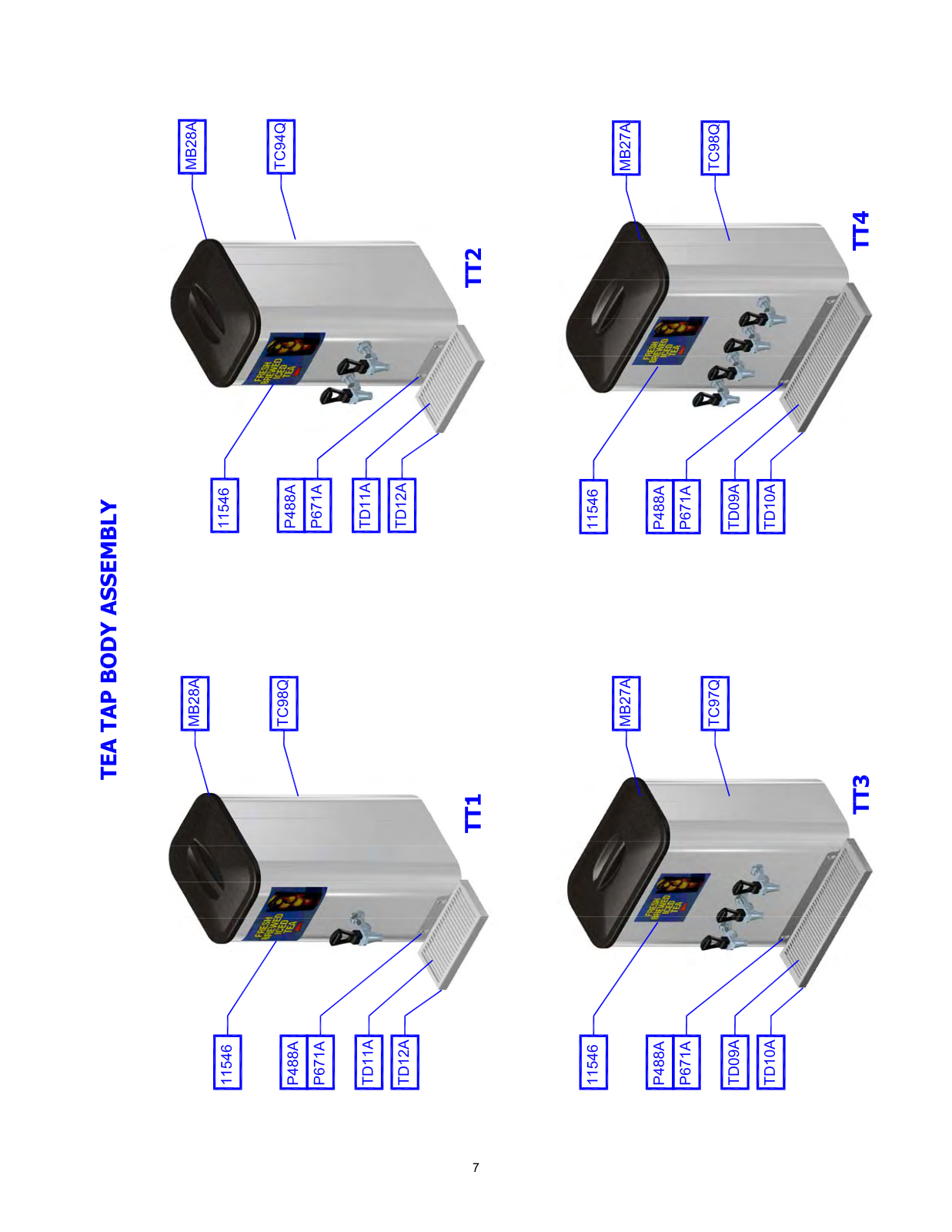

Page 7

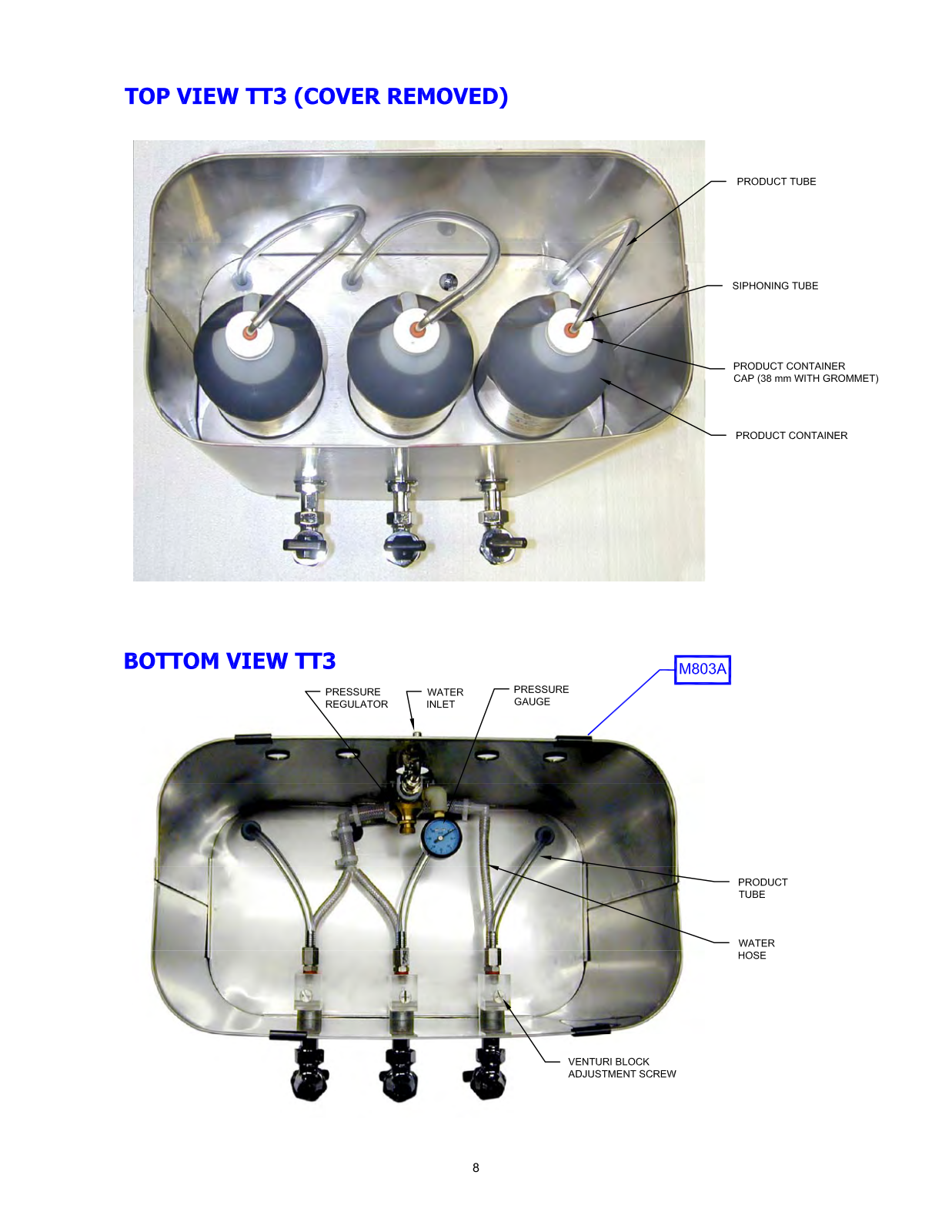

Page 8

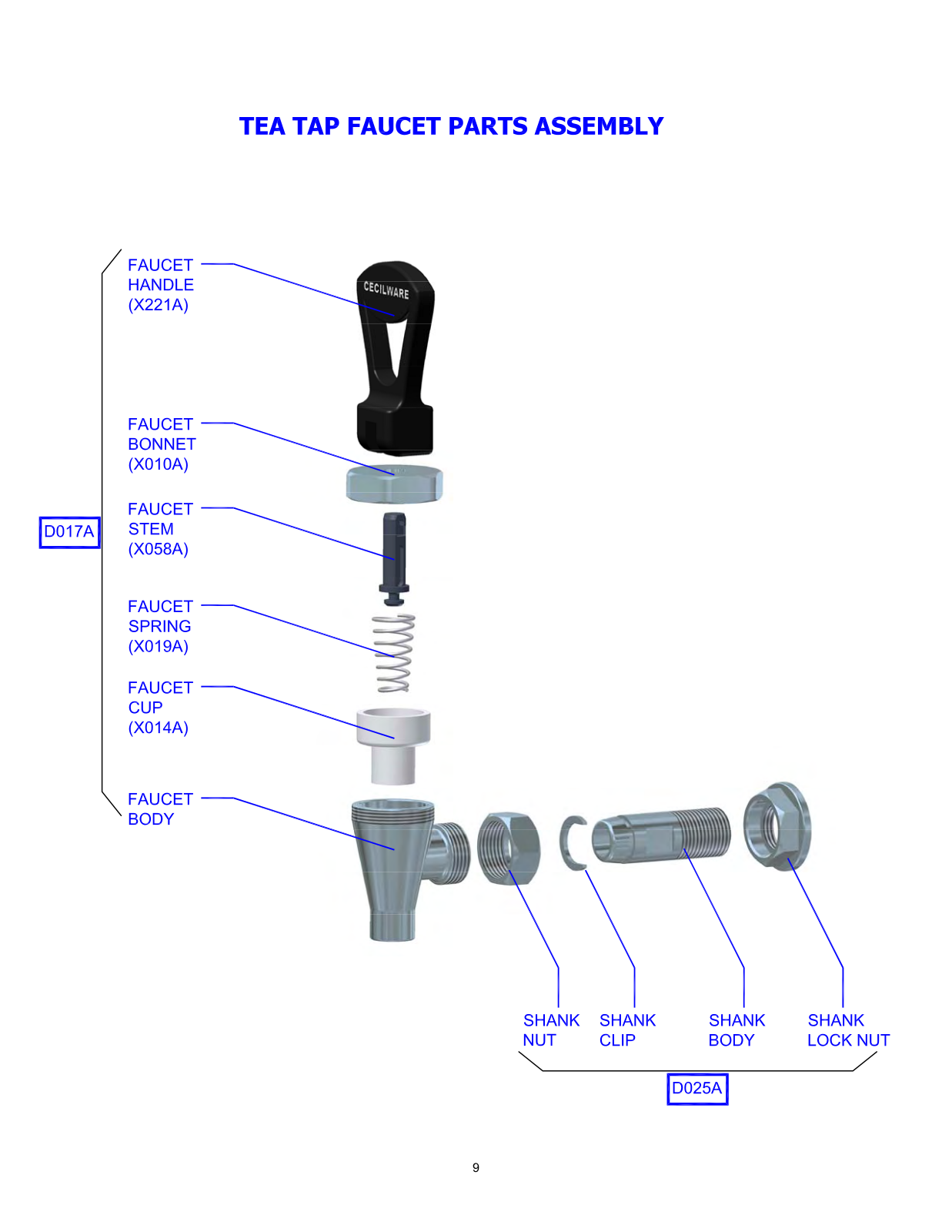

Page 9

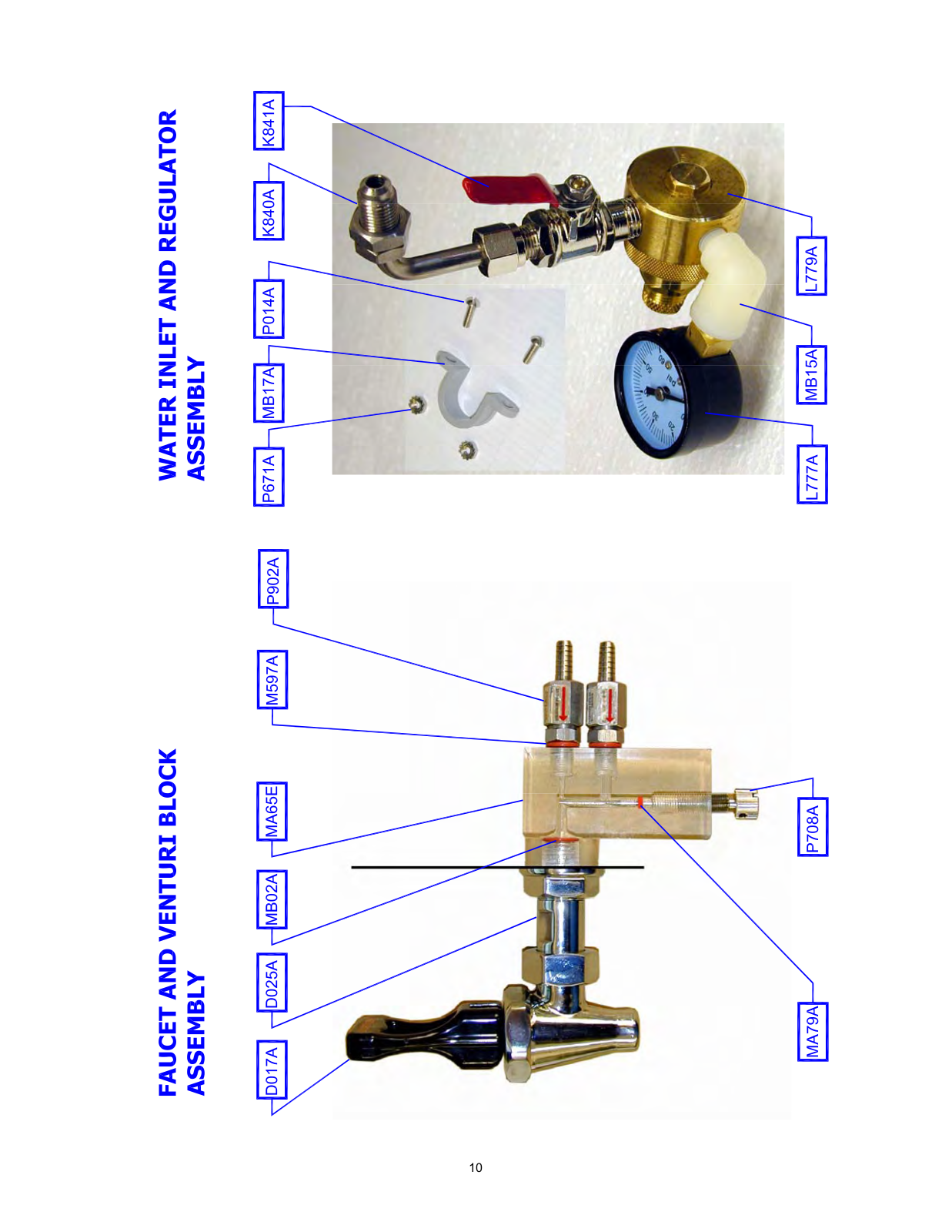

Page 10

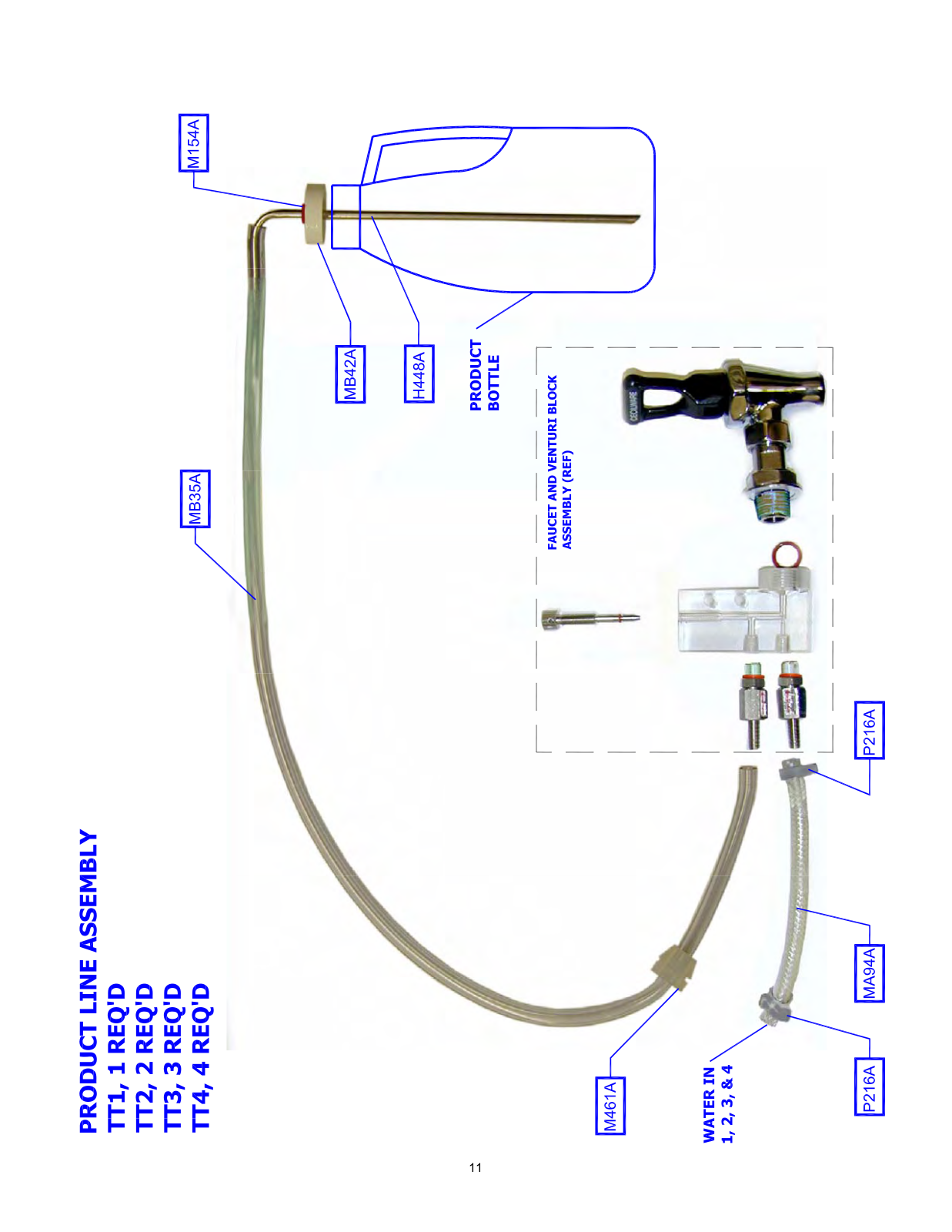

Page 11

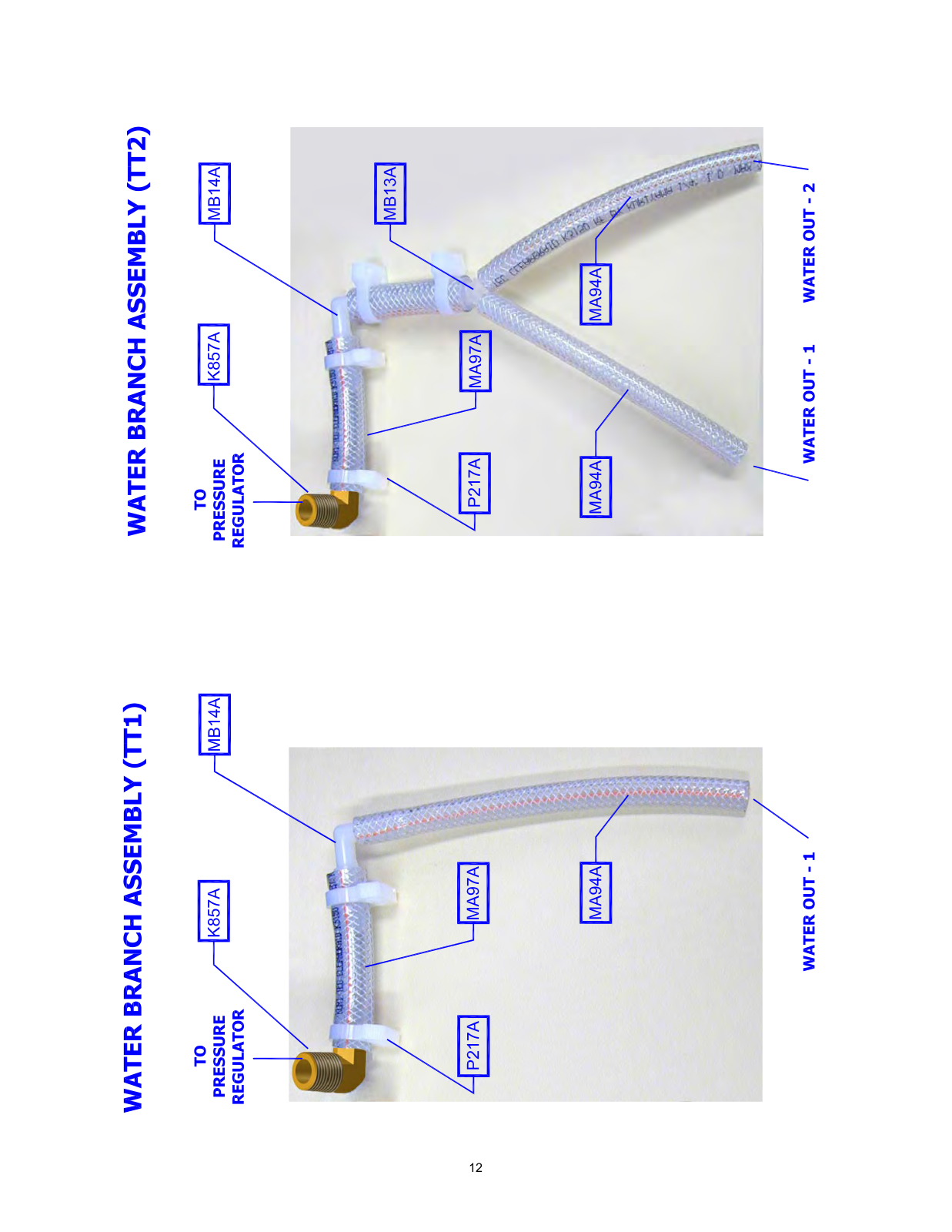

Page 12

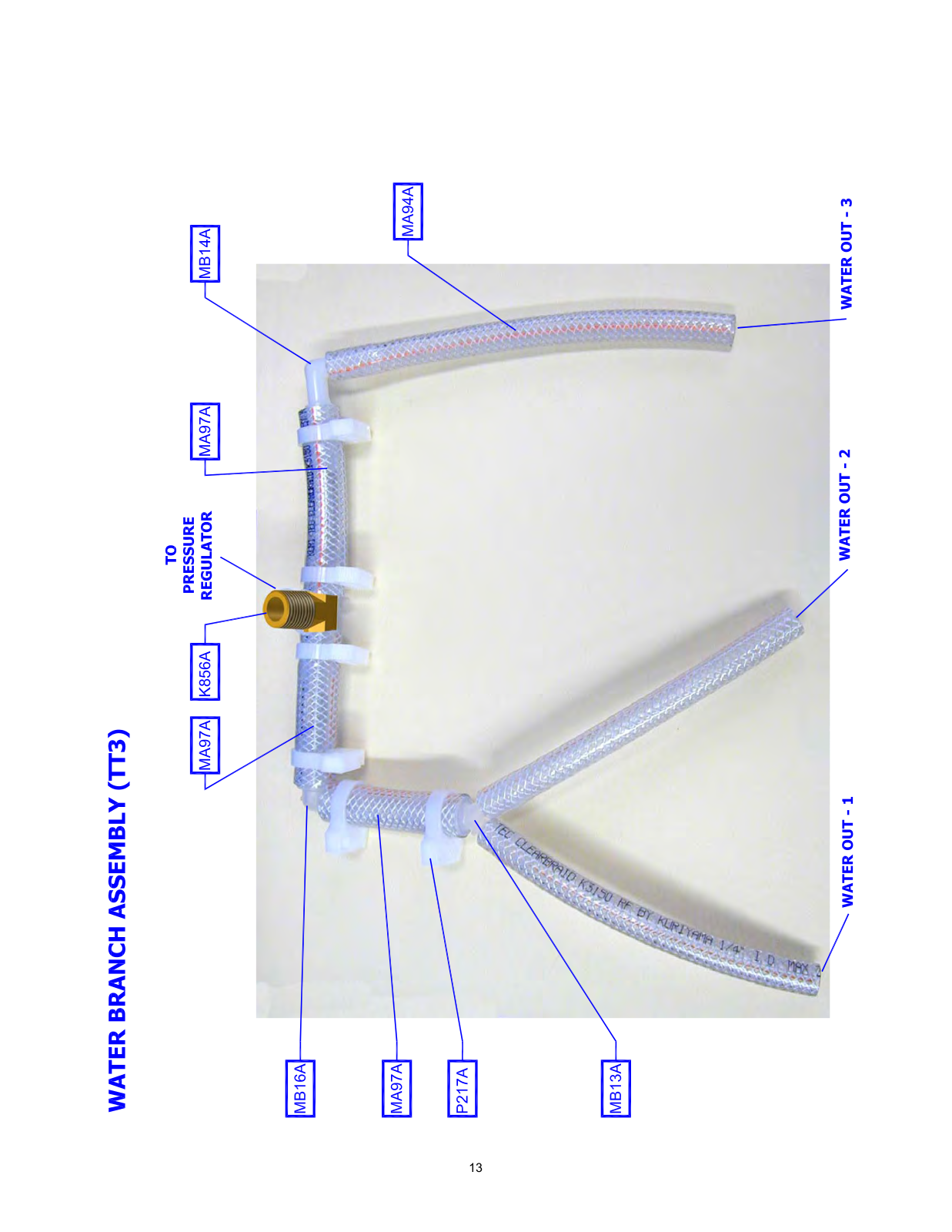

Page 13

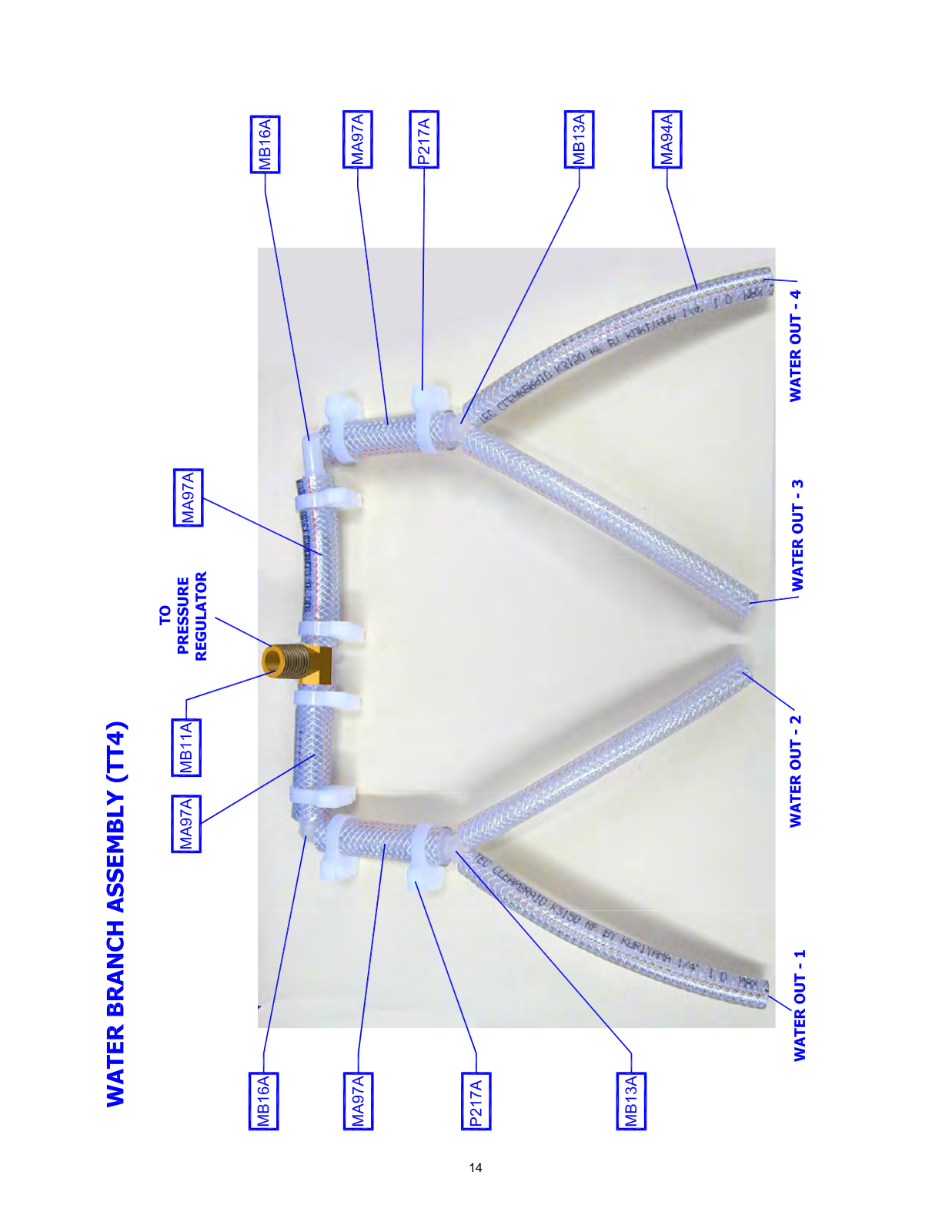

Page 14
Page 15

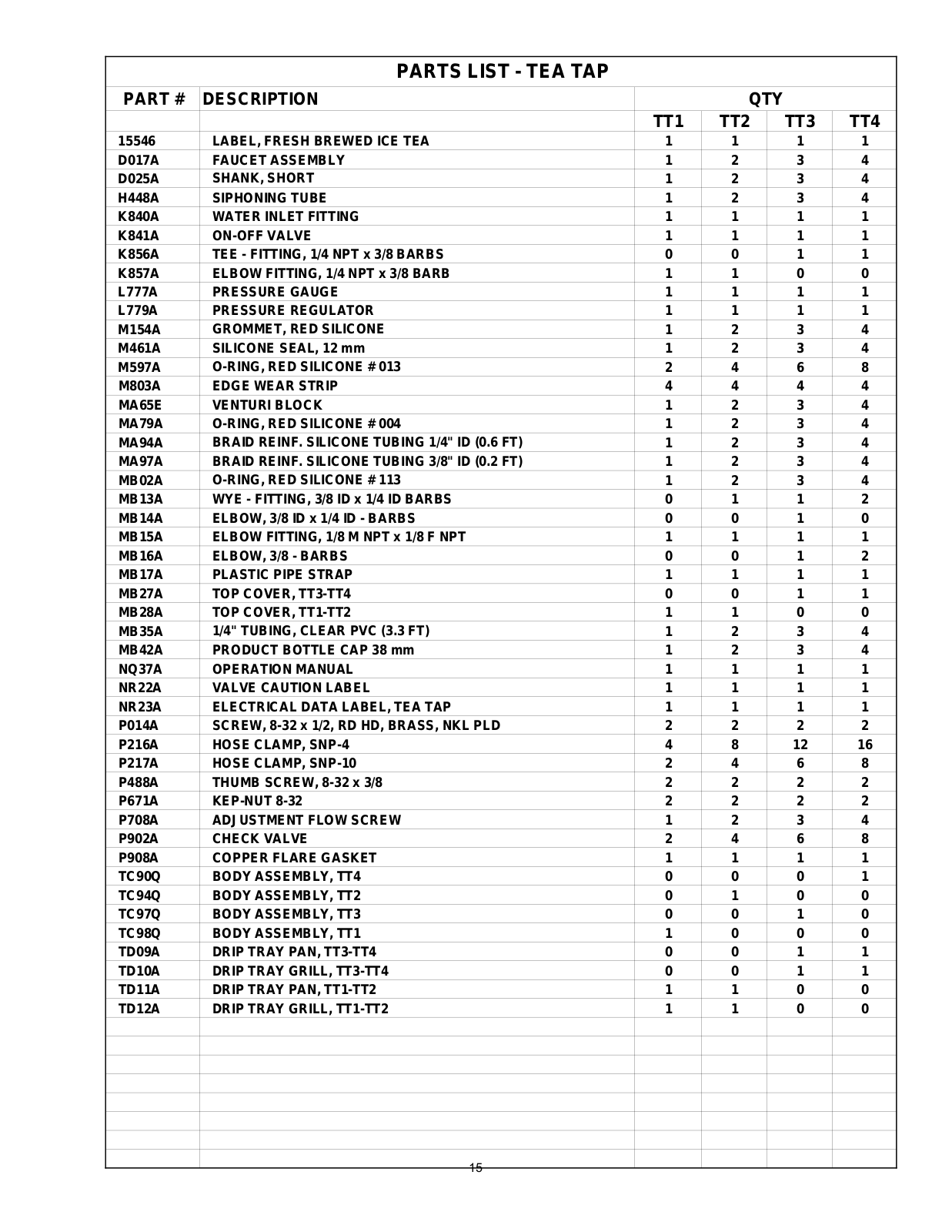

PARTS LIST - TEA TAP
15
PART # DESCRIPTION
TT1 TT2 TT3 TT4
15546 LABEL, FRESH BREWED ICE TEA 1 1 1 1 D017A FAUCET ASSEMBLY 1 2 3 4 D025A H448A SIPHONING TUBE 1 2 3 4 K840A WATER INLET FITTING 1 1 1 1 K841A ON-OFF VALVE 1 1 1 1 K856A TEE - FITTING, 1/4 NPT x 3/8 BARBS 0 0 1 1 K857A ELBOW FITTING, 1/4 NPT x 3/8 BARB 1 1 0 0 L777A PRESSURE GAUGE 1 1 1 1 L779A PRESSURE REGULATOR 1 1 1 1 M154A M461A SILICONE SEAL, 12 mm 1 2 3 4 M597A M803A MA65E VENTURI BLOCK 1 2 3 4 MA79A MA94A MA97A MB02A MB13A WYE - FITTING, 3/8 ID x 1/4 ID BARBS 0 1 1 2 MB14A ELBOW, 3/8 ID x 1/4 ID - BARBS 0 0 1 0 MB15A ELBOW FITTING, 1/8 M NPT x 1/8 F NPT 1 1 1 1 MB16A ELBOW, 3/8 - BARBS 0 0 1 2 MB17A PLASTIC PIPE STRAP 1 1 1 1 MB27A TOP COVER, TT3-TT4 0 0 1 1 MB28A TOP COVER, TT1-TT2 1 1 0 0 MB35A MB42A PRODUCT BOTTLE CAP 38 mm 1 2 3 4 NQ37A OPERATION MANUAL 1 1 1 1 NR22A VALVE CAUTION LABEL 1 1 1 1 NR23A ELECTRICAL DATA LABEL, TEA TAP 1 1 1 1 P014A SCREW, 8-32 x 1/2, RD HD, BRASS, NKL PLD 2 2 2 2 P216A HOSE CLAMP, SNP-4 4 8 12 16 P217A HOSE CLAMP, SNP-10 2 4 6 8 P488A THUMB SCREW, 8-32 x 3/8 2 2 2 2 P671A KEP-NUT 8-32 2 2 2 2 P708A ADJUSTMENT FLOW SCREW 1 2 3 4 P902A CHECK VALVE 2 4 6 8 P908A COPPER FLARE GASKET 1 1 1 1 TC90Q BODY ASSEMBLY, TT4 0 0 0 1 TC94Q BODY ASSEMBLY, TT2 0 1 0 0 TC97Q BODY ASSEMBLY, TT3 0 0 1 0 TC98Q BODY ASSEMBLY, TT1 1 0 0 0 TD09A DRIP TRAY PAN, TT3-TT4 0 0 1 1 TD10A DRIP TRAY GRILL, TT3-TT4 0 0 1 1 TD11A DRIP TRAY PAN, TT1-TT2 1 1 0 0 TD12A DRIP TRAY GRILL, TT1-TT2 1 1 0 0
SHANK, SHORT
GROMMET, RED SILICONE
O-RING, RED SILICONE # 013 EDGE WEAR STRIP
O-RING, RED SILICONE # 004 BRAID REINF. SILICONE TUBING 1/4" ID (0.6 FT) BRAID REINF. SILICONE TUBING 3/8" ID (0.2 FT) O-RING, RED SILICONE # 113
1/4" TUBING, CLEAR PVC (3.3 FT)
1234
1234
2468 4444
1234 1234 1234 1234
1234
QTY
Page 16
16
Page 17

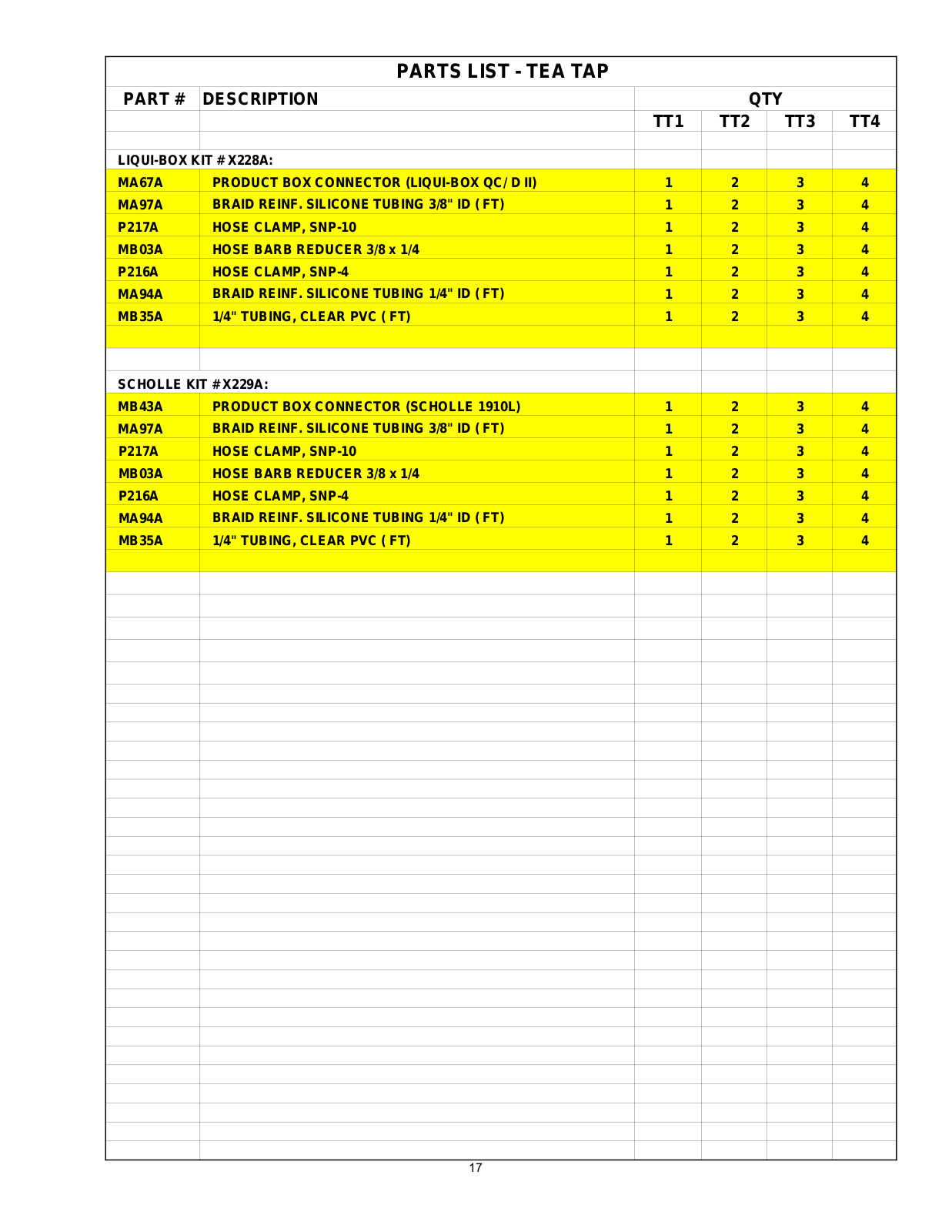

PARTS LIST - TEA TAP
17
PART # DESCRIPTION
TT1 TT2 TT3 TT4

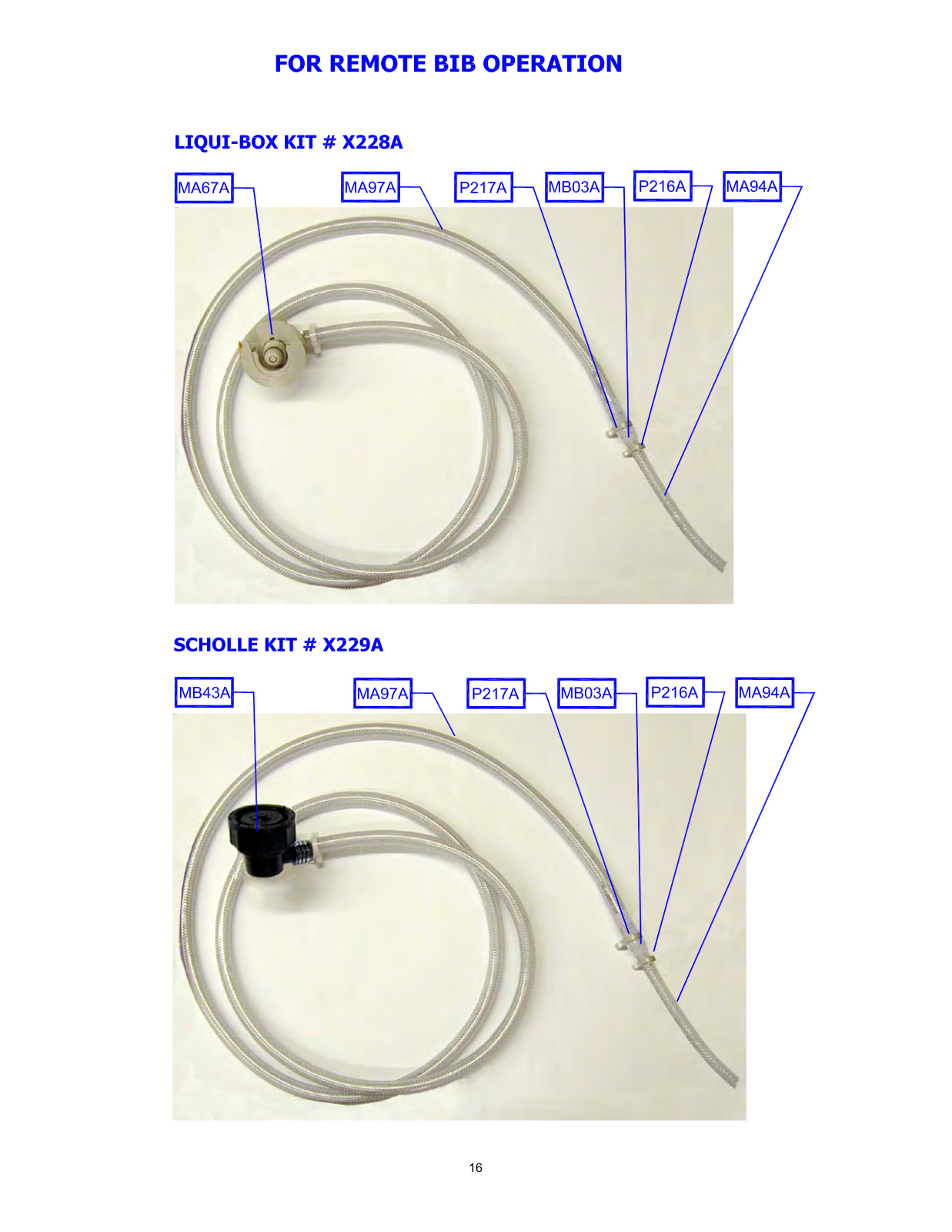

LIQUI-BOX KIT # X228A: MA67A PRODUCT BOX CONNECTOR (LIQUI-BOX QC/ D II) 1 2 3 4 MA97A P217A HOSE CLAMP, SNP-10 1 2 3 4 MB03A HOSE BARB REDUCER 3/8 x 1/4 1 2 3 4 P216A HOSE CLAMP, SNP-4 1 2 3 4 MA94A MB35A 1/4" TUBING, CLEAR PVC ( FT) 1 2 3 4
SCHOLLE KIT # X229A: MB43A PRODUCT BOX CONNECTOR (SCHOLLE 1910L) 1 2 3 4 MA97A P217A HOSE CLAMP, SNP-10 1 2 3 4 MB03A HOSE BARB REDUCER 3/8 x 1/4 1 2 3 4 P216A HOSE CLAMP, SNP-4 1 2 3 4 MA94A MB35A 1/4" TUBING, CLEAR PVC ( FT) 1 2 3 4
BRAID REINF. SILICONE TUBING 3/8" ID ( FT)
BRAID REINF. SILICONE TUBING 1/4" ID ( FT)
BRAID REINF. SILICONE TUBING 3/8" ID ( FT)
BRAID REINF. SILICONE TUBING 1/4" ID ( FT)
1234
1234
1234
1234
QTY

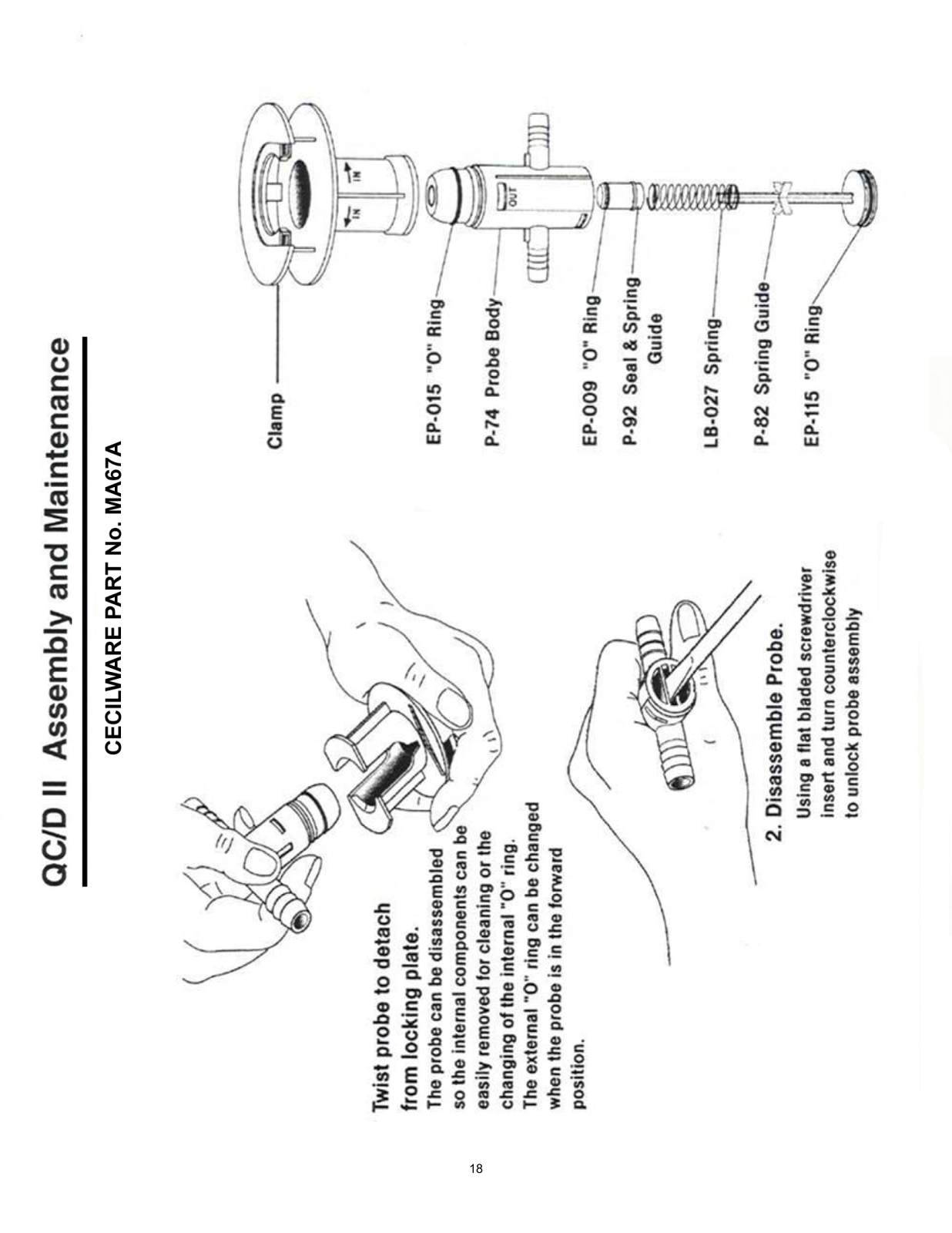

Page 18
18
