CDVI V4ER Quick Start Manual

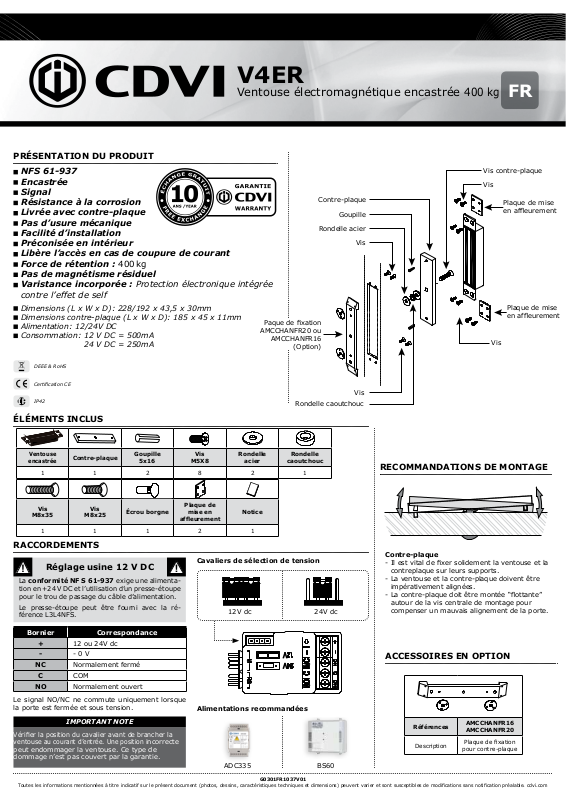

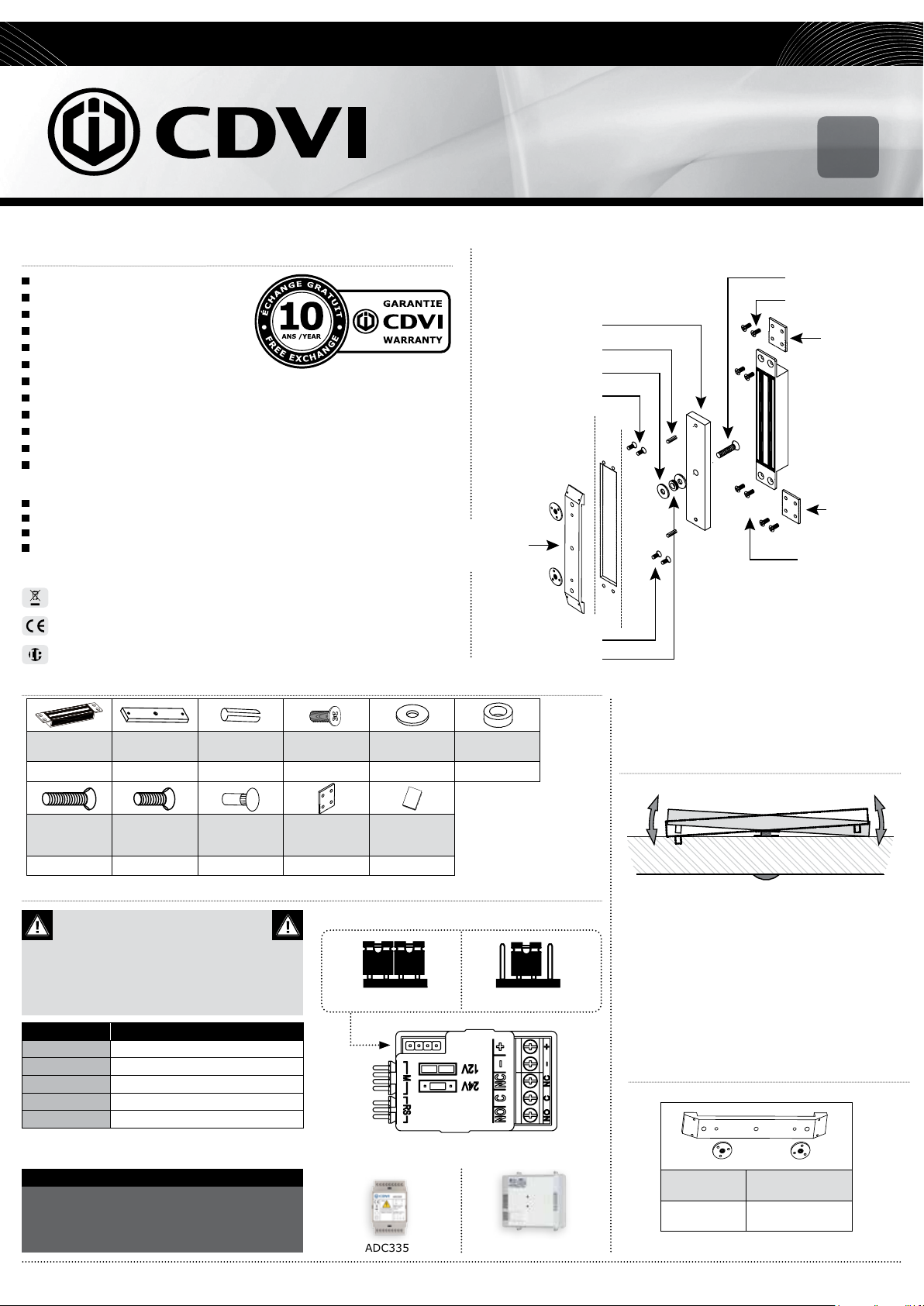

Page 1
Manufacturing Access Control since 1985
V4ER
Ventouse électromagnétique encastrée 400 kg
PRÉSENTATION DU PRODUIT
NFS 61-937 Encastrée Signal Résistance à la corrosion Livrée avec contre-plaque Pas d’usure mécanique Facilité d’installation Préconisée en intérieur Libère l’accès en cas de coupure de courant Force de rétention : 400 kg Pas de magnétisme résiduel Varistance incorporée : Protection électronique intégrée
contre l’effet de self
Dimensions (L x W x D): 228/192 x 43,5 x 30mm Dimensions contre-plaque (L x W x D): 185 x 45 x 11mm Alimentation: 12/24V DC Consommation: 12 V DC = 500mA
24 V DC = 250mA
Paque de xation
AMCCHANFR20 ou
AMCCHANFR16
(Option)
Contre-plaque
Goupille
Rondelle acier
Vis
FR
Vis contre-plaque
Vis
Plaque de mise
en afeurement
Plaque de mise
en afeurement
Vis
DEEE & RoHS
Certication CE
IP42
Rondelle caoutchouc
Vis
ÉLÉMENTS INCLUS
Ventouse
encastrée
1 1 2 8 2 1
Vis
M8x35
1 1 1 2 1
Contre-plaque
Vis
M8x25
Goupille
5x16
Écrou borgne
Vis
M5X8
Plaque de
mise en
afeurement
Rondelle
acier
Notice
Rondelle
caoutchouc
RECOMMANDATIONS DE MONTAGE
RACCORDEMENTS
Réglage usine 12 V DC
La conformité NF S 61-937 exige une alimenta­tion en +24 V DC et l’utilisation d’un presse-étoupe pour le trou de passage du câble d’alimentation.
Le presse-étoupe peut être fourni avec la ré-
férence L3L4NFS.
Bornier Correspondance
+ 12 ou 24V dc
- - 0 V
NC Normalement fermé
C COM
NO Normalement ouvert
Le signal NO/NC ne commute uniquement lorsque la porte est fermée et sous tension.
IMPORTANT NOTE
Vérier la position du cavalier avant de brancher la
ventouse
peut endommager la ventouse. Ce type de dommage n’est pas couvert par la garantie.
au courant d’entrée. Une position
Toutes les informations mentionnées à titre indicatif sur le présent document (photos, dessins, caractéristiques techniques et dimensions) peuvent varier et sont susceptibles de modications sans notication préalable. cdvi.com
incorrecte
Cavaliers de sélection de tension
12V dc
Alimentations recommandées
ADC335
G0301FR1037V01
24V dc
BS60
Contre-plaque
- Il est vital de xer solidement la ventouse et la contreplaque sur leurs supports.
- La ventouse et la contre-plaque doivent être
impérativement alignées.
- La contre-plaque doit être montée “ottante”
autour de la vis centrale de montage pour
compenser un mauvais alignement de la porte.
ACCESSOIRES EN OPTION
Références
Description
AMCCHANFR16 AMCCHANFR20
Plaque de xation
pour contre-plaque

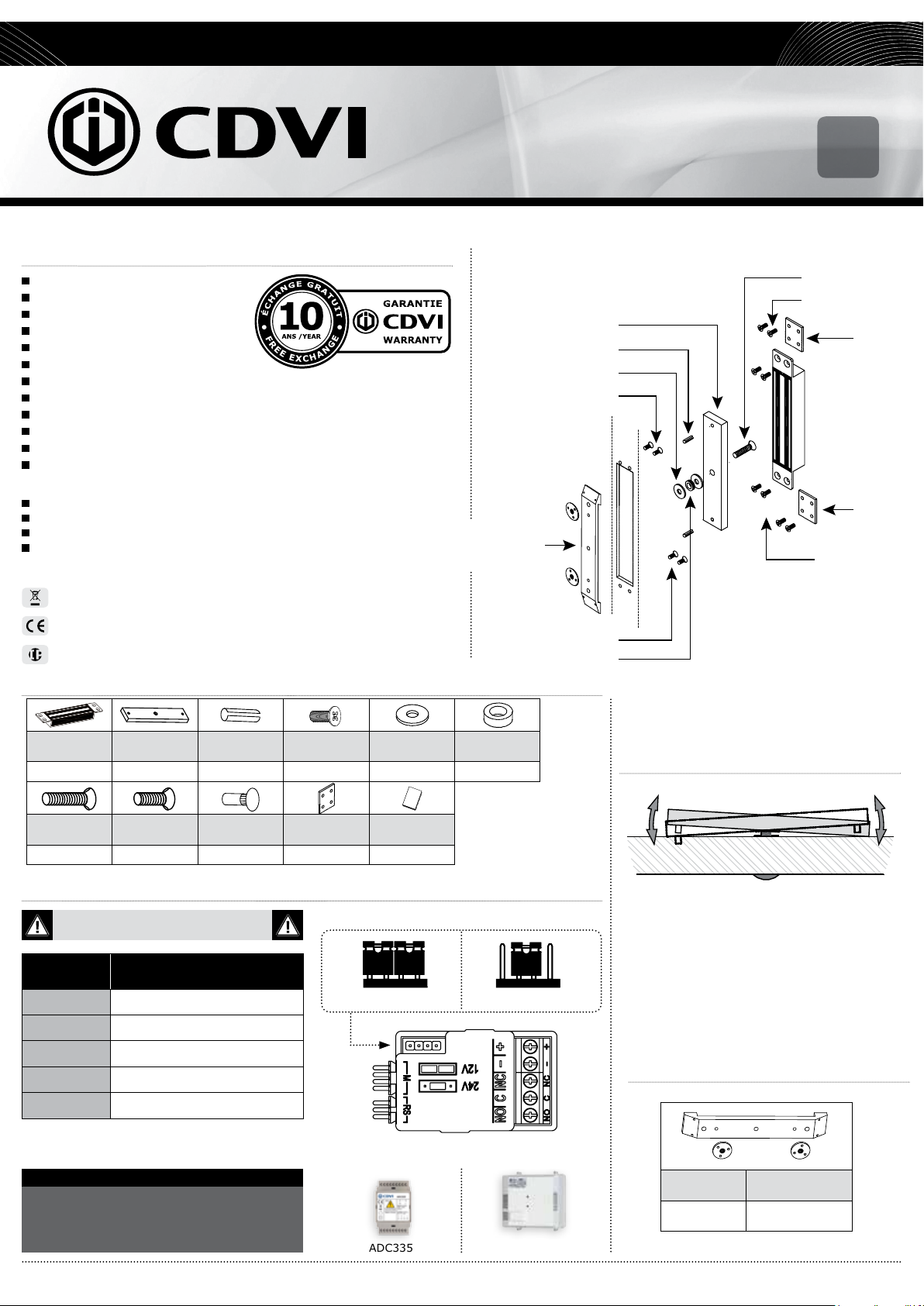

Page 2
PRODUCT PRESENTATION
NFS 61-937 Monitored Mortice High Corrosion resistance Delivered with armature No mechanical wear Ease of installation Recommended for interior use Fail safe (Door unlocked when power off) Holding force: 400 kg No residual magnetism Built-in varistor: Built-in electronic protection
to eliminate back EMF
Dimensions (L x W x D): 228/192 x 43,5 x 30mm Armature dimensions (L x W x D): 185 x 45 x 12mm Power supply: 12/24V dc Power absorption: 12 V DC = 500mA
24 V DC = 250mA
V4ER
400 Kg Mortice Electromagnetic lock
Armature plate
Roll pin
Steel washer
Screw
Armature plate support
AMCCHANFR20 or
AMCCHANFR16
(Optional)
EN
Armature screw
Screw
Joggle
bracket
Joggle
bracket
Screw
WEEE & RoHS
EC certication
IP42
PACKAGE CONTENTS
Magnetic lock
1 1 2 8 2 1
M8x35
screw
1 1 1 2 1
Armature
plate
M8x25
screw
Roll pin
5x16
Cap nut
M5x8 screw
Joggle
bracket
Steel
washer
Manual
ELECTRICAL CONNECTIONS
12V dc default setup
Voltage selection jumpers
Terminal
block
+ 12 or 24V dc
- - 0 V
NC Normally closed
C COM
NO Normally open
Correspondence
12V dc
Rubber washer
Screw
Rubber washer
MOUNTING RECOMMENDATIONS
Armature plate
- It is vital to x the electromagnetic lock and armature plate solidly on their supports.
- Make sure that the magnet and the armature
meet evenly over their entire mating surfaces.
- The armature plate must be able to pivot slightly about its center mounting screw to compensate for any door misalignment.
24V dc
OPTIONAL ACCESSORIES
The N.O./N.C. signal only switches when the door is closed with the power to it on.
IMPORTANT NOTE
Check the jumper position before connecting the lock to the input current. A wrong position could damage the lock. This type of damage is not covered by the warranty.
All the information contained within this document (photos, drawing, features, specications and dimensions) could be perceptibly different and can be changed without prior notice.
Recommended power supplies
ADC335
G0301FR1037V01
BS60
References
Description
AMCCHANFR16 AMCCHANFR20
Armature
mounting plate
