CDVI Digicode KCIN Installation Manual [fr, en]

KCIN

Group Products

Illuminated Weatherproof Keypad with Remote Electronics

1, 2 or 3 relays

Range: Digicode® /

INSTALLATION MANUAL

Clavier codé rétro-éclairé avec électronique déportée

1, 2 ou 3 relais

Gamme: Digicode

®

MANUEL D’INSTALLATION

2

147

124

55

Remote electronics included with the KCIN

-20° C to +70°C

Degree of protection IP52
FCC certifi cation CFR

47 Part 15 compliance
Certifi cation CE

Certifi cation R&TTE

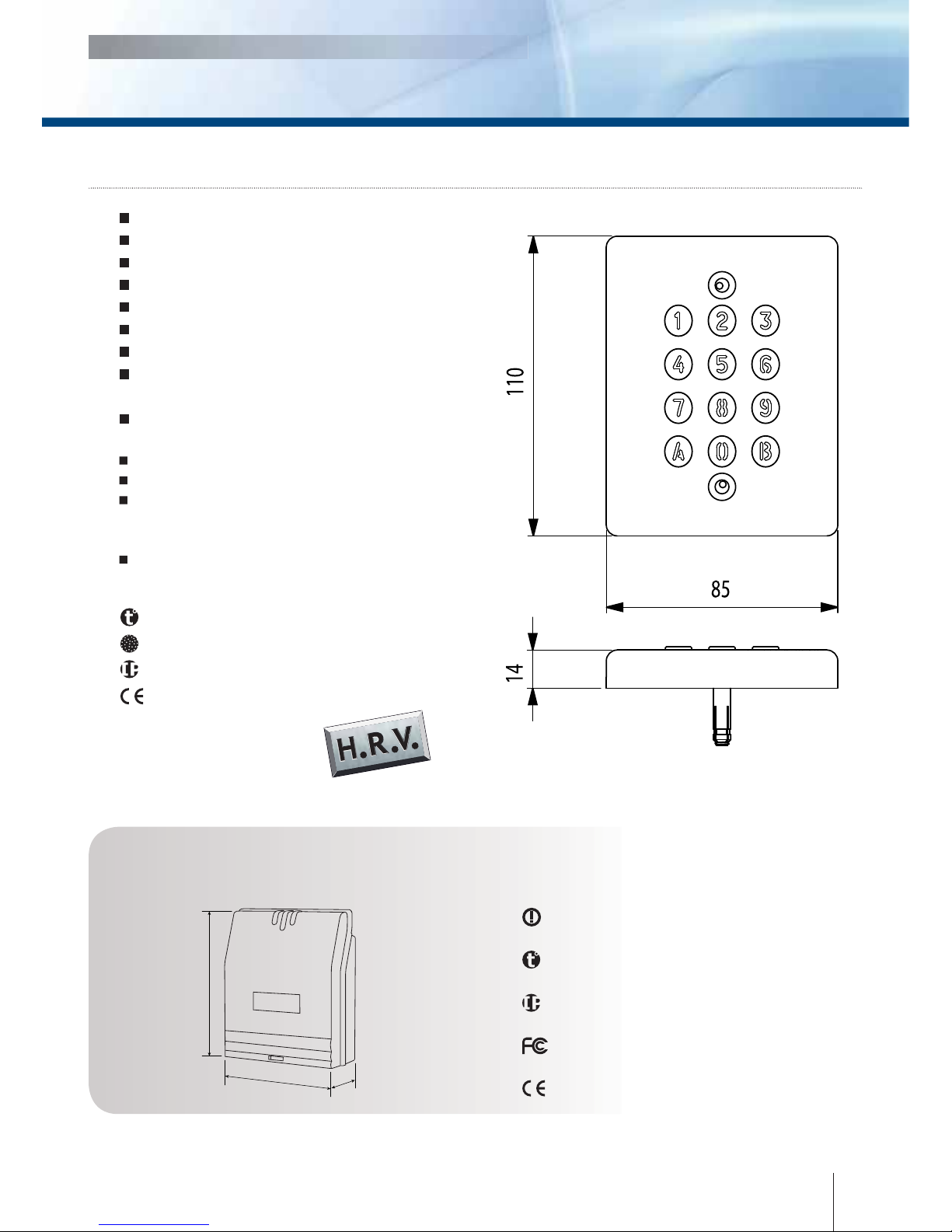

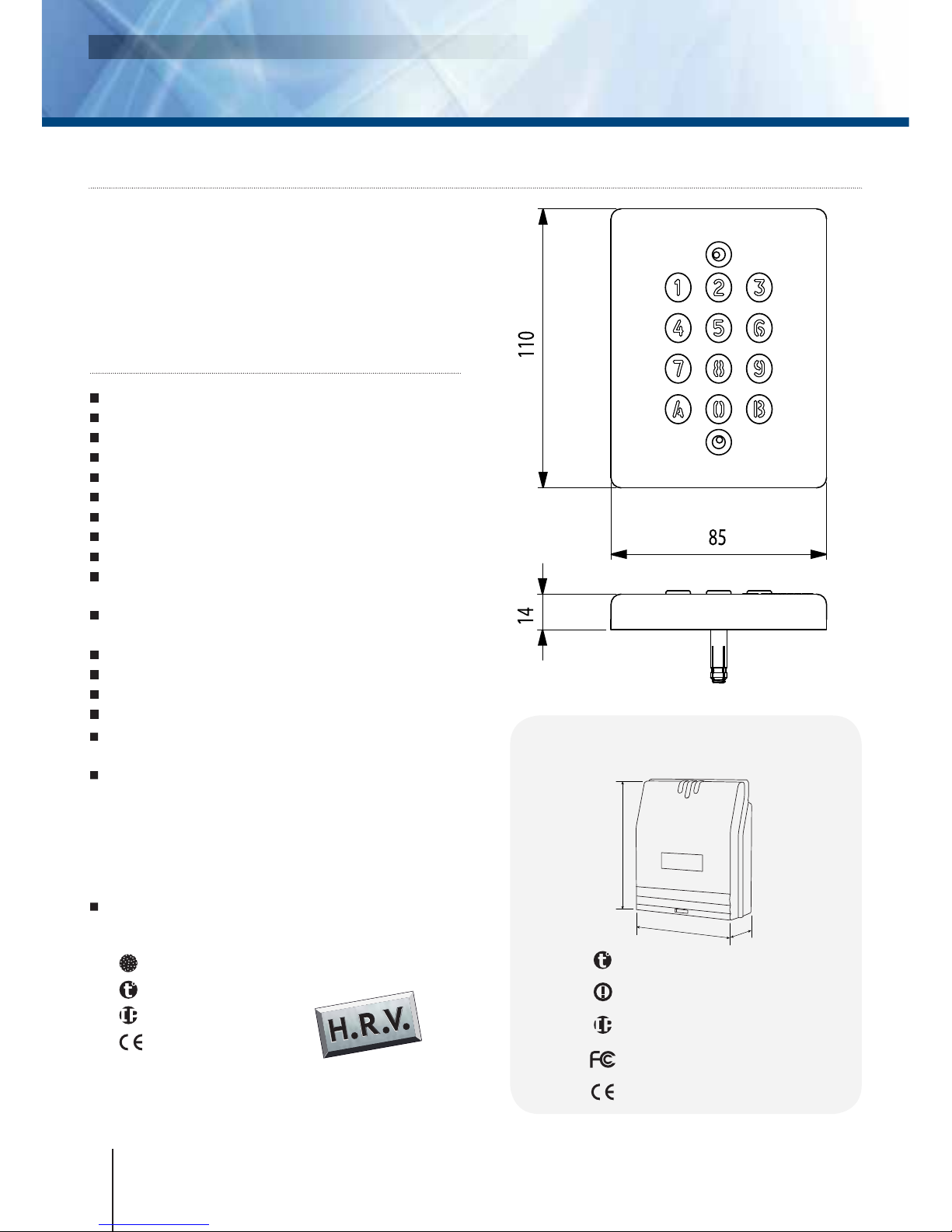

1] PRODUCT PRESENTATION

TECHNICAL FEATURES

Construction: Stainless steel

Capacity of 100 user codes of 4 to 5 digits.

Stored in non-volatile EPROM memory.
Buzzer audible signal.
12-backlit keys.
Illumination mode: permanent or timed.
High resistance to vandalism (HRV).
Completely sealed (fi lled with epoxy)
Remote electronics (in plastic enclosure).
3 core cable wiring between keypad

and remote controller.

Master code and the User codes can be

of 4

or 5-digit in length.
1 output: 8A @ 250V.
Adjustable time output : 1 to 99 seconds,
select 00 for toggle mode.
Request-to-Exit input.

Operating voltage:

12 to 24V AC and 12 to 48V DC.

Consumption (when 3 relay outputs activated.

and keypad illuminated):

- At 12 V AC: In standby 90 mA,

- At 24 V AC: In standby 46 mA,

- At 12 V DC: In standby 100 mA,

- At 24 V DC: In standby 55 mA,

- At 48 V DC: In standby 30 mA.
Input voltage: 12 V to 24 Vac or 12 V to 48 Vdc.

KCIN

Illuminated weatherproof Keypad with Remote Electronics 1, 2 or 3 relays

INSTALLATION MANUAL

2

cdvi.com
cdvigroup.com

-25° C to +70°C

Suitable for use in marine environments

IP64

Certifi cation CE

HIGH RESISTANCE

TO VANDALISM

The KCIN is a rugged stainless steel
keypad with soft blue backlighting.
Ideal for harsh environments, the KCIN
has 1 relay output. The keypad comes
with a remote electronics which makes
it a high security device.

33

cdvi.com

cdvigroup.com

Remote
electronic
mounting

plate

Wire

sealed

cap

Varistor

Diax® screws

(M5x35)

Diax

®

Plastic
anchor

S

crew

(M4x30)

Brass

anchor

Remote

electronic

12---22-

KCIN

--121222

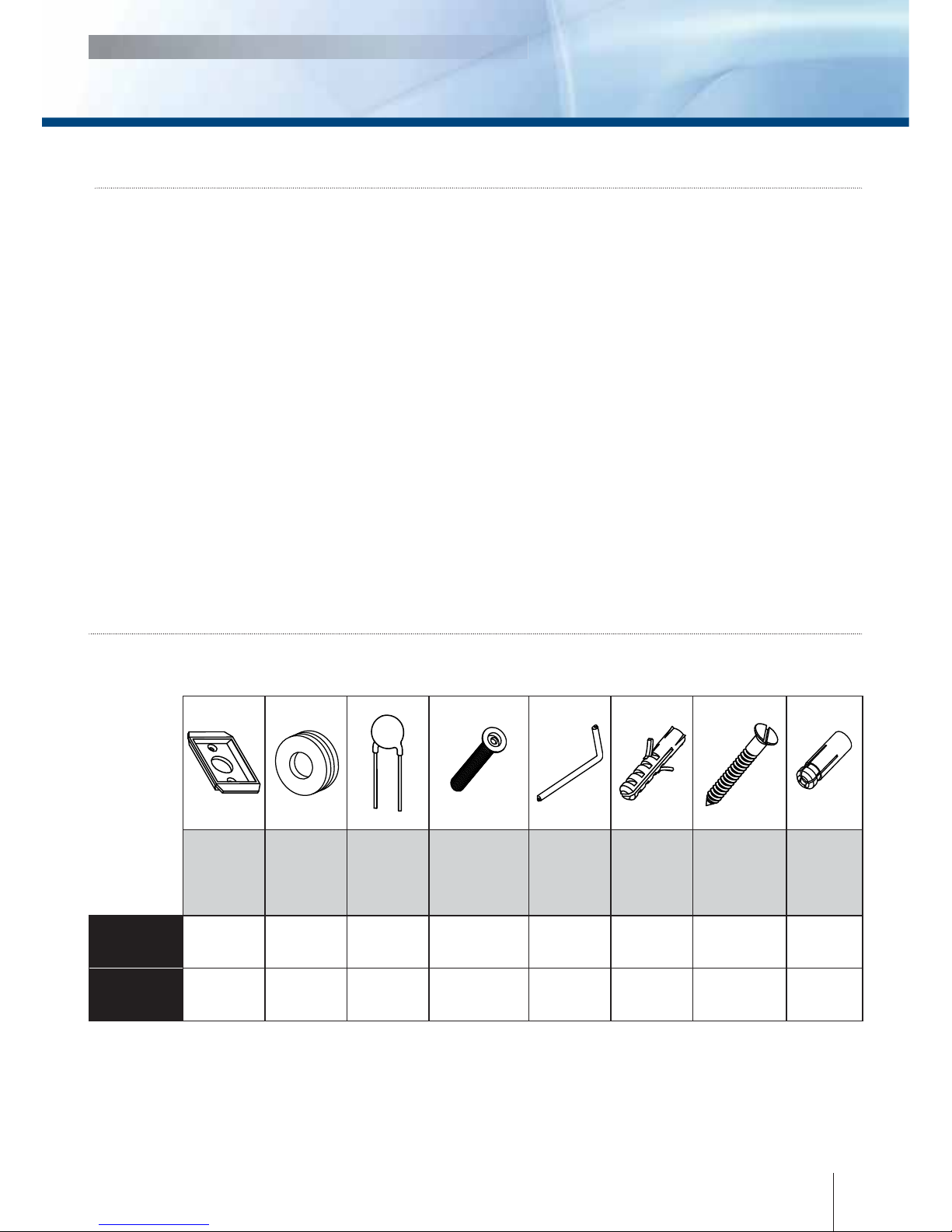

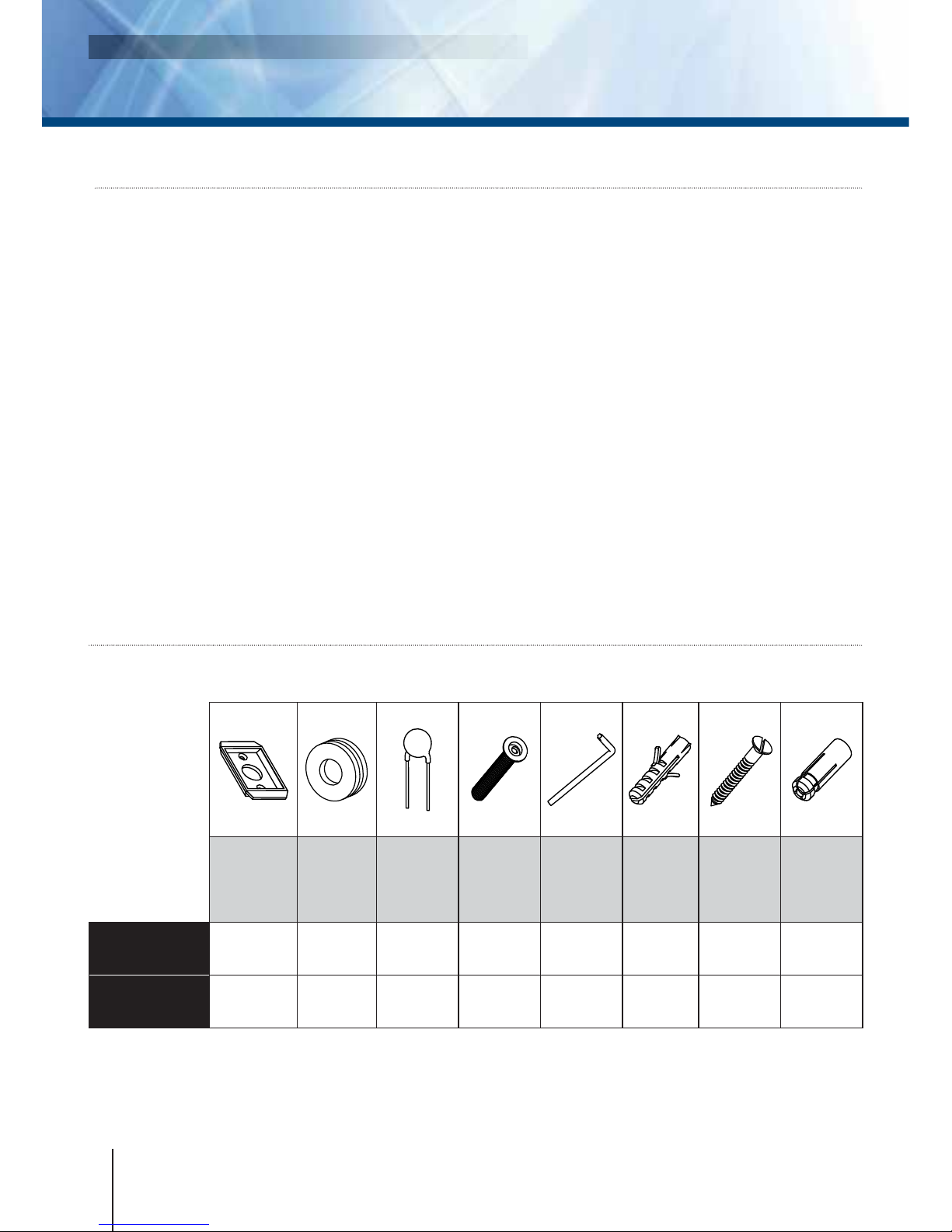

3] MOUNTING KIT

3] MOUNTING KIT

2] NOTES AND RECOMMENDATIONS

CABLE

- The distance between the KCIN
and the remote electronic can not exceed
more than 10 meters.

- Make sure that the cable is not near
by a high voltage cable (ex: 230 V AC).

Recommended cable between
The KCIN and the remote electronic

2-pair cables (4 wires) SYT1 8/10

ths

.

Recommended power supplies
suitable for the KCIN

- ARD12 (230V input)

- BS60 (230V input)

Mounting recommendations

Mount the keypad on a fl at surface to avoid
any vandalism and to insure the best mounting.

Security advice

- For security reasons, change
the factory default master code.

- When selecting a master code and user code
avoid simple codes (example : 3 4 5 6 7).

Back EMF protection

To secure the system from back electromagnetic
fi elds do not forget to mount the varistor
in parallel on the lock terminal.

KCIN

Illuminated weatherproof Keypad with Remote Electronics 1, 2 or 3 relays

INSTALLATION MANUAL

1

4

2

5

3

44

cdvi.com
cdvigroup.com

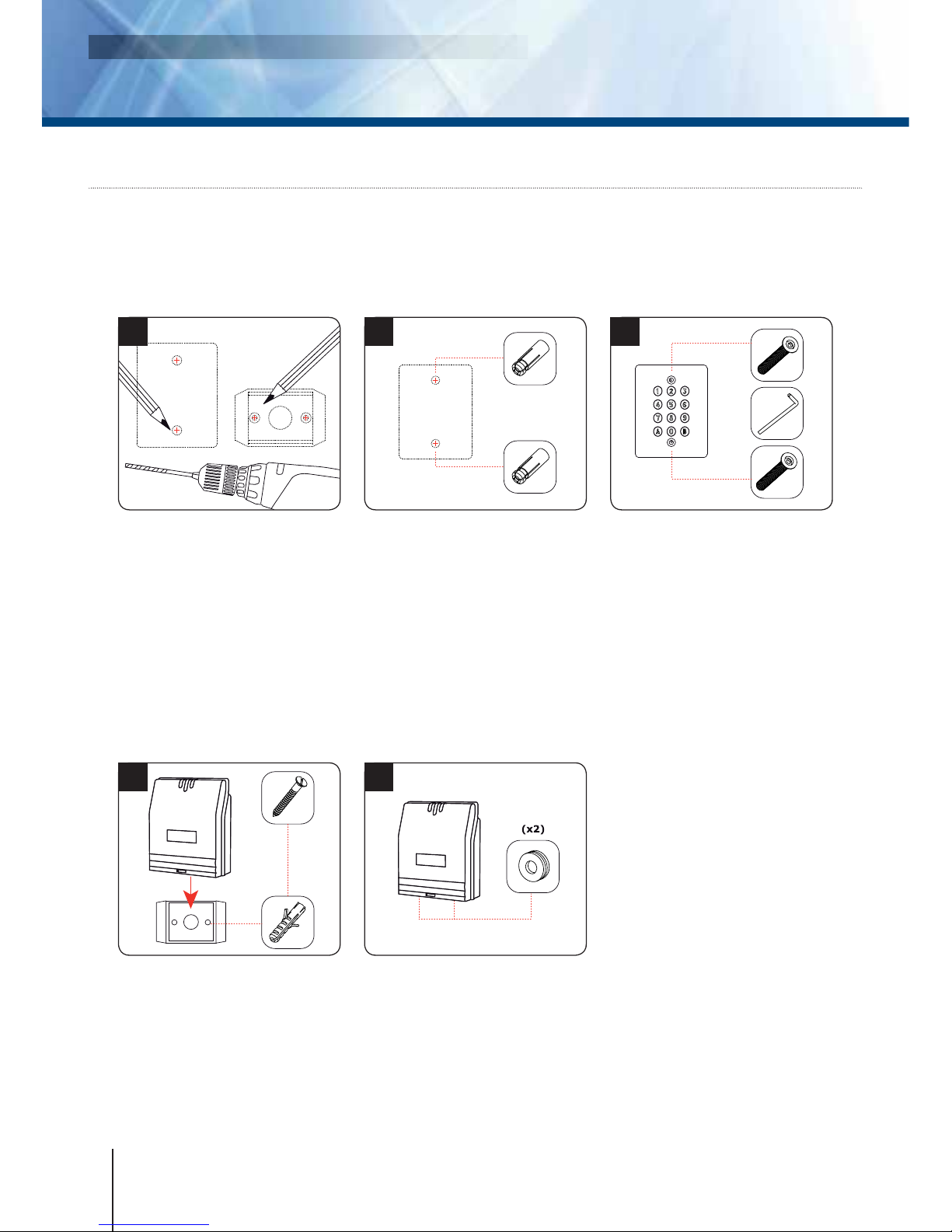

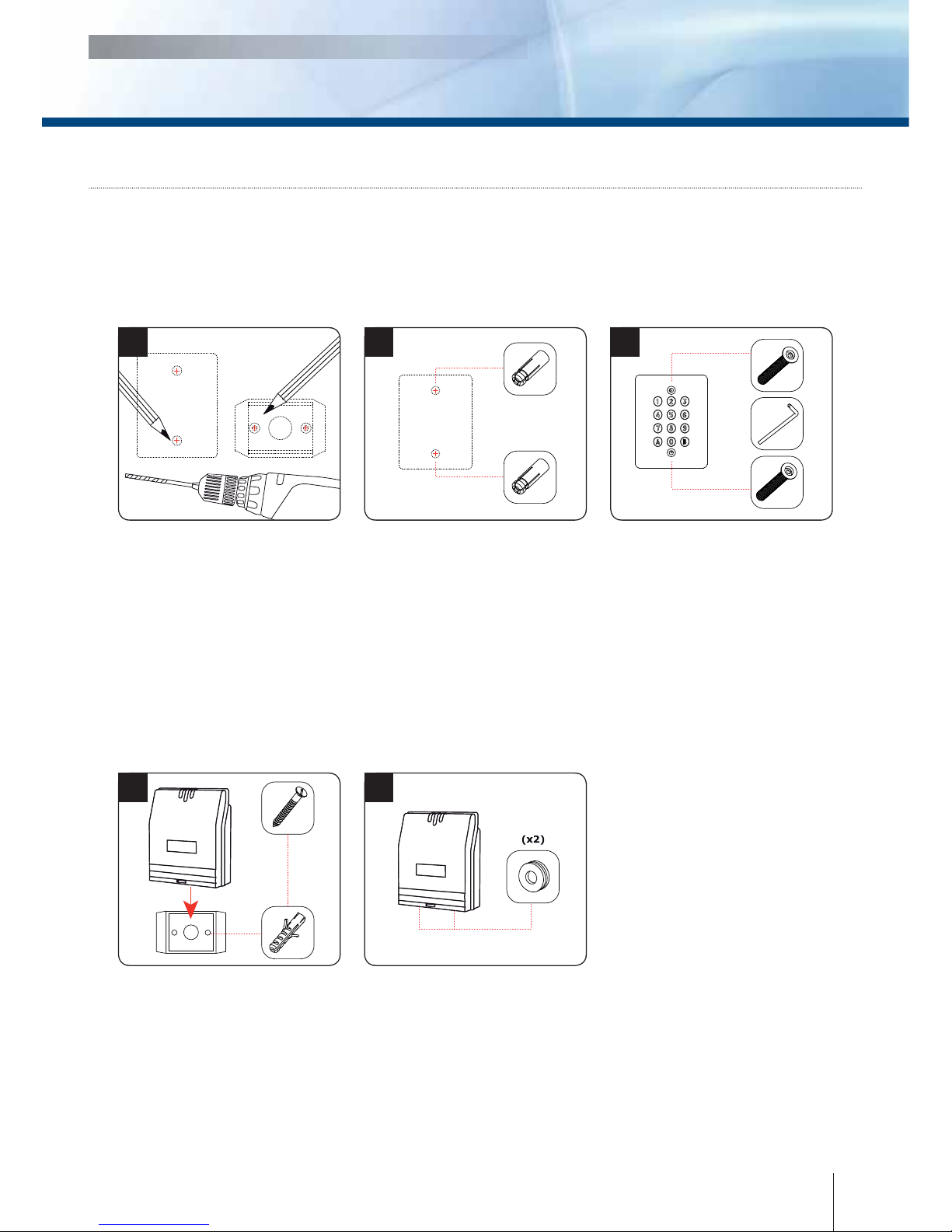

4] MOUNTING INSTRUCTIONS

Once you have made sure that the mounting kit is complete and that you prepared the cables
of the KCIN keypad and its remote electronic then you can proceed and mount the product.
Make sure that you have all the appropriate tools (drill, screw drivers and a meter tape...)
and follow the mounting instructions of for the KCIN keypad and for the remote electronic.

Verify the distance between the
KCIN keypad and its remote
electronic (refer to page 3 ´Notes
and Recommendations). Place the
back plate of the KCIN on the wall
and the bracket of the remote
electronic then mark with a pen
the hole location then drill the 2
mounting holes (drill bit Ø 5 mm
and 35 MM hole depth) and the
hole wiring access.

Insert the 2 plastic anchors
in the holes. Then mount the
bracket of the remote electro­nics with the M4x30 screws.
Slide the box from up to down
on the bracket.

Insert the 2 plastic anchors
in the holes. Place the back
plate of the KCIN and screw
on the wall using the supplied
(M4x30) mounting screws.

Insert the cable in the remote
electronic and wire the cable to
the terminals. Donít forget to
install the varistor on the lock
(refer to page 3 ´Notes and Re­commendations‘).

Mount the KCIN keypad
on the wall with the M5x35
DIAX® screws.

KCIN

Illuminated weatherproof Keypad with Remote Electronics 1, 2 or 3 relays

INSTALLATION MANUAL

KCIN

Illuminated weatherproof Keypad with Remote Electronics 1, 2 or 3 relays

INSTALLATION MANUAL

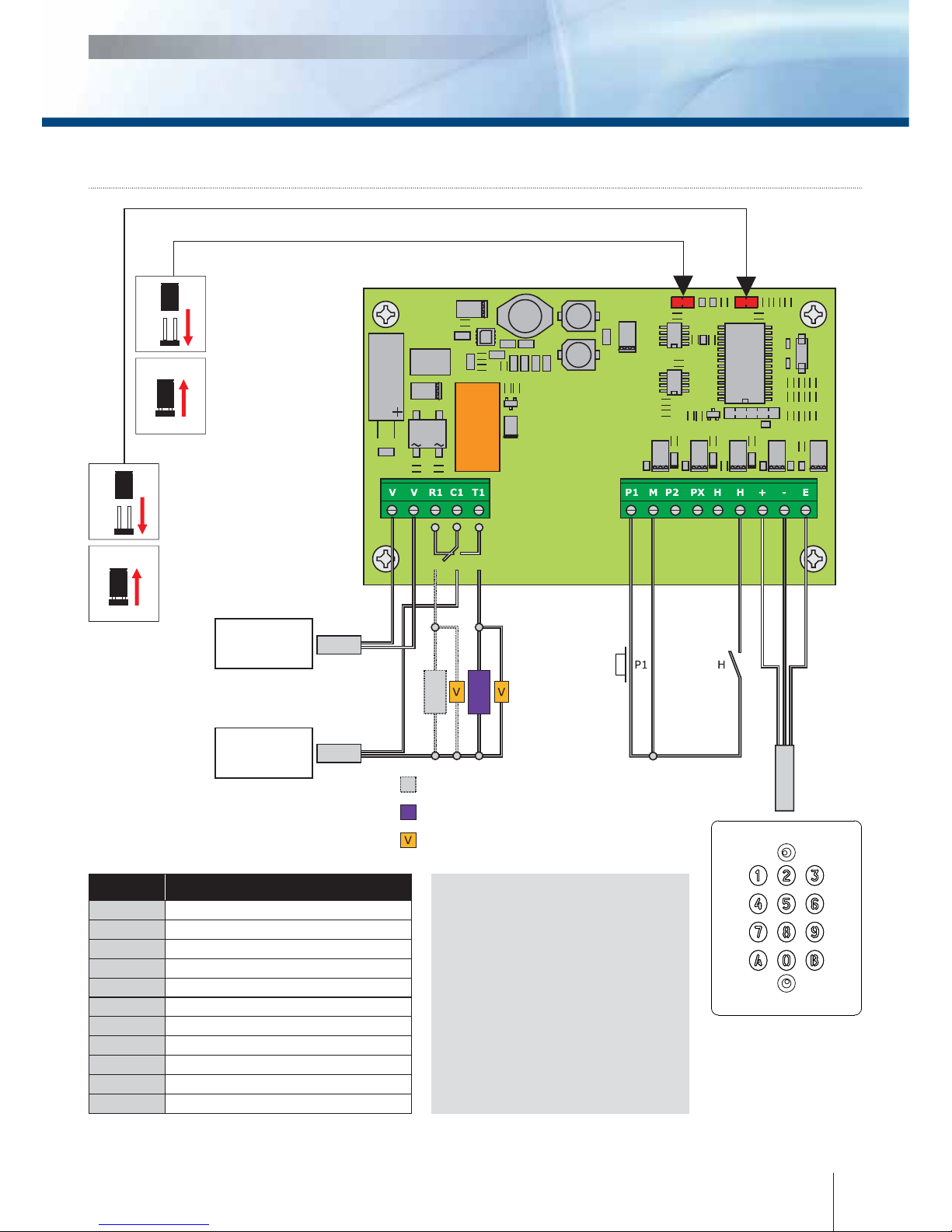

5] WIRING DIAGRAM : KCIN 1-RELAY OUTPUT

D - 693 : Remote electronics

P3 jumper allows to the
user to modify its own
Pin code. To enable this
feature put the jumper
on. (see Programming
section in the instruction
manual)

P2 jumper resets the key­pad to factory default
values. Remove the power
from the keypad then put
the jumper.
(see Programming section
in the instruction manual)

Power supply

12 to 24VAC

or 12 to 48VDC

H (Open) KCIN
Keypad mode

H (Closed) KCIN
Request-to-Enter
mode

Power supply

According to lock

specifi cations

White

Brown

Green or blue

Varistor

Relay

1

P2

P3

Request-to-Exit inputs

P1 request-to-exit input activates relay 1.
P2 request-to-exit input activates relay 2.
Latch or toggled output.

H input can be used with
a timer to enable free access
by pressing on any digit key
on the keypad.

When the contact is open
then the request-to-enter is disabled.
When the contact is closed then press
any key on the keypad to enter.

Outputs Description

V

Input voltage 12V to 24V ac or 12V to 48V dc

V

Input voltage 12V to 24V ac or 12V to 48V dc

R1

N/C contact relay 1

C1

Common relay 1

T1

N/O contact relay 1

P1

Request-to-exit input relay 1

M

Common of input

H

Timer Contact

+

White wire keypad

-

Brown wire keypad

E

Green or Blue wire (illumination)

5

cdvi.com

cdvigroup.com

Fail safe lock

Fail secure lock

6

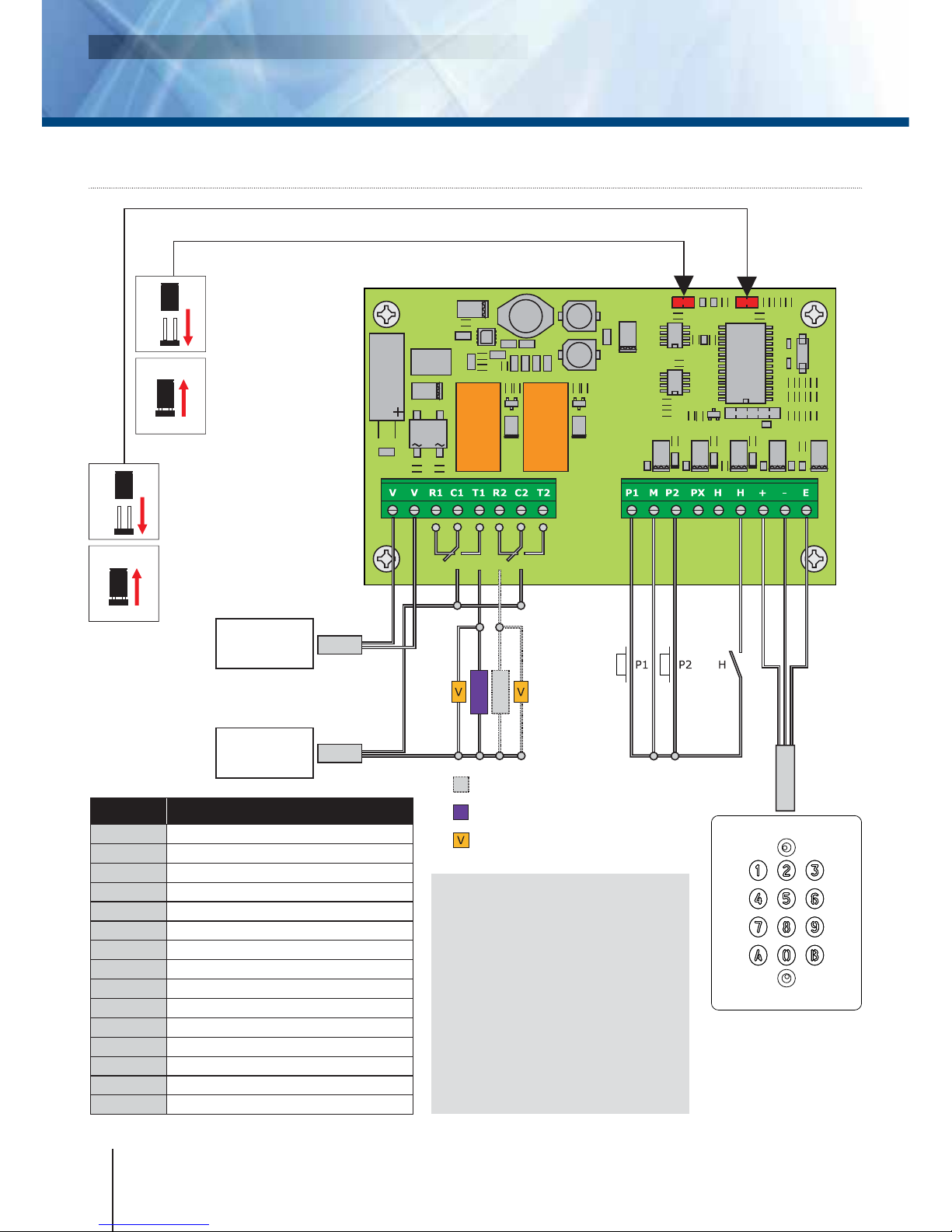

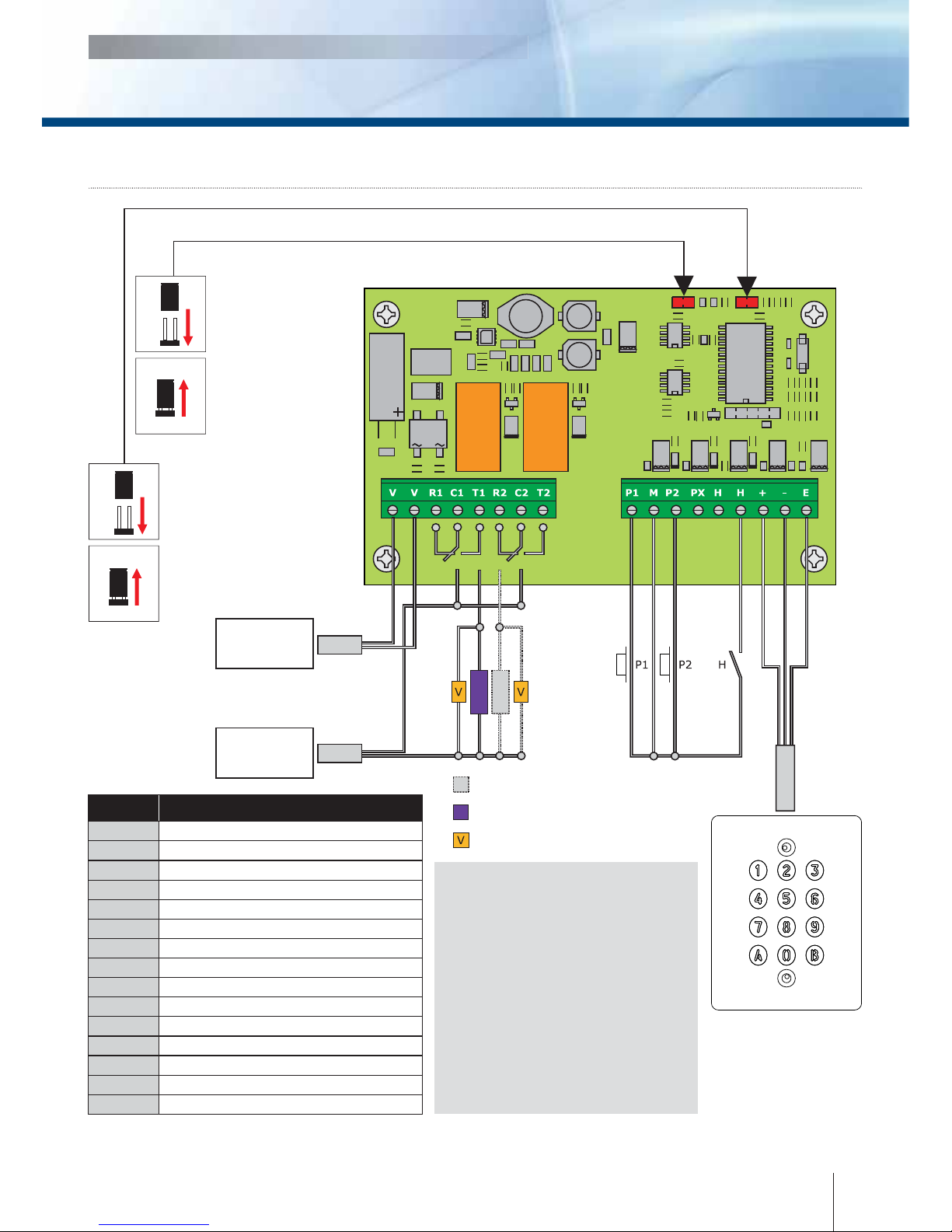

6] WIRING DIAGRAM KCIN 2-RELAY OUTPUTS

Request-to-Exit inputs

P1 request-to-exit input activates relay 1.
P2 request-to-exit input activates relay 2.
Latch or toggled output.

H input can be used with
a timer to enable free access
by pressing on any digit key
on the keypad.

When the contact is open
then the request-to-enter is disabled.
When the contact is closed then press
any key on the keypad to enter.

D - 693 : Remote electronics

P3 jumper allows
to the user to modify
its own Pin code.
To enable this feature
put the jumper on.

(see
Programming section in
the instruction manual)

P2 jumper resets the key­pad to factory default
values. Remove the power
from the keypad then put
the jumper.
(see Programming section
in the instruction manual)

KCIN

Illuminated weatherproof Keypad with Remote Electronics 1, 2 or 3 relays

INSTALLATION MANUAL

Power supply

12 to 24VAC

or 12 to 48VDC

H (Open)

KCIN Keypad mode

H (Closed)

KCIN Request-to­Enter mode

Power supply

According to lock

specifi cations

White

Brown

Green or blue

Varistor

P2

P3

Relay

1

Relay

2

Outputs Description

V

Input voltage 12V to 24VAC or 12V to 48VDC

V

Input voltage 12V to 24VAC or 12V to 48VDC

R1

N/C contact relay 1

C1

Common relay 1

T1

N/O contact relay 1

R2

N/C contact relay 2

C2

Common relay 2

T2

N/O contact relay 2

P1

Request-to-exit input relay 1

M

Common of inputs

P2

Request-to-exit input relay 2

H

Timer Contact

+

White wire from keypad

-

Brown wire from keypad

E

Green or Blue wire (illumination)

6

cdvi.com
cdvigroup.com

Fail safe lock

Fail secure lock

7

D - 693 : Remote electronics

P3 jumper allows
to the user to modify
its own Pin code.
To enable this feature
put the jumper on.
(see Programming
section in the
instruction manual)

P2 jumper resets the key­pad to factory default
values. Remove the power
from the keypad then put
the jumper.
(see Programming section
in the instruction manual)

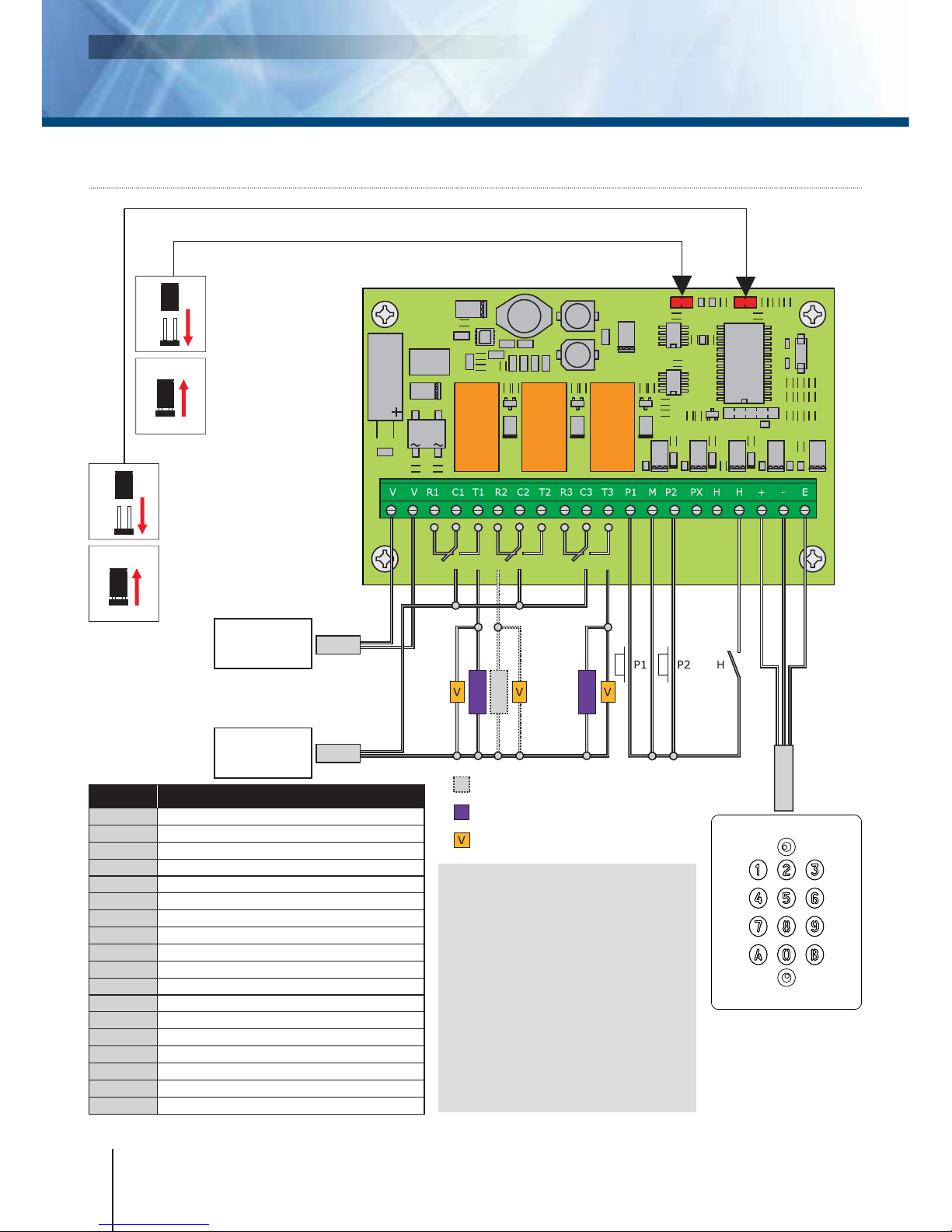

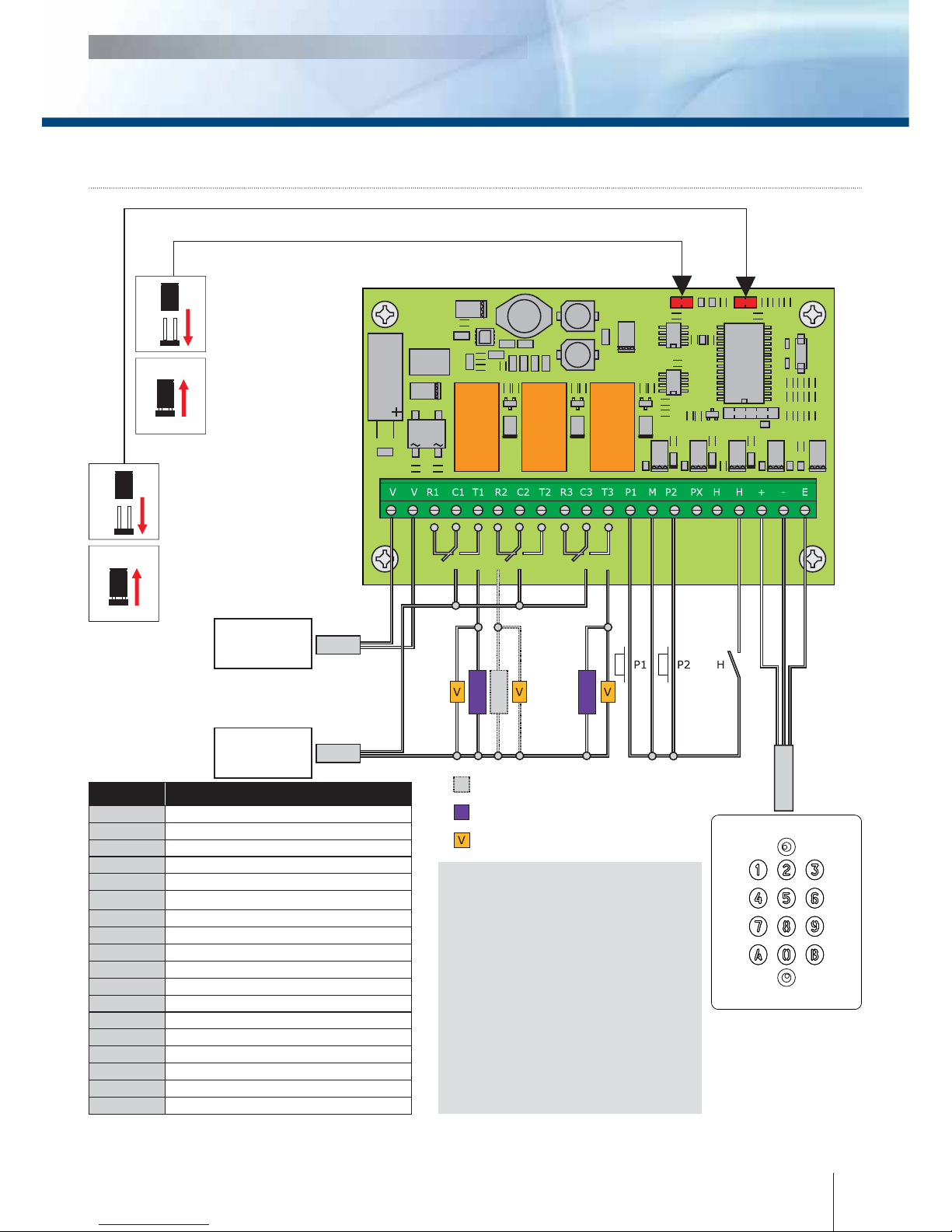

7] WIRING DIAGRAM KCIN 3-RELAY OUTPUTS

Request-to-Exit inputs

P1 request-to-exit input activates relay 1.
P2 request-to-exit input activates relay 2.
Latch or toggled output.

H input can be used with
a timer to enable free access
by pressing on any digit key
on the keypad.

When the contact is open
then the request-to-enter is disabled.
When the contact is closed then press
any key on the keypad to enter.

KCIN

Illuminated weatherproof Keypad with Remote Electronics 1, 2 or 3 relays

INSTALLATION MANUAL

Power supply

12 to 24VAC

or 12 to 48VDC

H (Open)

KCIN Keypad mode

H (Closed)

KCIN Request-to­Enter mode

Power supply

According to lock

specifi cations

White

Brown

Green or blue

Varistor

P2

P3

Relay

1

Relay

2

Relay

3

Outputs Description

V

Input voltage 12V to 24VAC or 12V to 48VDC

V

Input voltage 12V to 24VAC or 12V to 48VDC

R1

N/C contact relay 1

C1

Common relay 1

T1

N/O contact relay 1

R2

N/C contact relay 2

C2

Common relay 2

T2

N/O contact relay 2

R3

N/C contact relay 3

C3

Common relay 3

T3

N/O contact relay 3

P1

Request-to-exit input relay 1

M

Common of inputs

P2

Request-to-exit input relay 2

H

Timer Contact

+

White wire from keypad

-

Brown wire from keypad

E

Green or Blue wire (illumination)

7

cdvi.com

cdvigroup.com

Fail safe lock

Fail secure lock

8

A. RESET MASTER CODE
AND USER CODES

1.

Enter the master code twice
(1 2 3 4 5 default value master code).
2 beeps are emitted to confi rm
entry in programming mode.

2.

Press

A6 to reset the Master Code

and the User codes.
One beep is emitted. Press on A

and B to confi rm reset of all memory
of the keypad. Wait for two beeps.
The master code is restored
to its default value 1 2 3 4 5
and all the User codes are deleted
from the keypad. Once the reset
is completed then the keypad returns
to a stand-by operating mode.

OR

1. Cut the power. Put the jumper on P2.

2. Put the power back.
Wait approximately 3 seconds.
Two beeps are emitted to confi rm reset

of the keypad. Remove P2 jumper.
The master code is restored to its default
value 1 2 3 4 5 and all the User codes
are deleted from the keypad.

B. SETTING CODE LENGTH

1. Enter the master code twice.
(1 2 3 4 5 default value master code).

2 beeps are emitted to confi rm
entry in programming mode.

2. Press A4 to program the code length.
One beep is emitted. Press 4 or 5

for the digit code.

One beep is emitted

to confi rm programming of the code length.

3.

Press

A5 to modify the master code.

One beep is emitted. Enter the new 4

or 5-digit master code. One beep is
emitted to confi rm programming
of the new master code.

4. Press B to exit from

programming mode.

2 beeps are emitted to confi rm that the key-

pad is in stand-by operating mode.

4 beeps indicate a data computing error.

C. CHANGING THE MASTER CODE

The master code is used only

to enter in programming mode.

1. Enter the master code twice.

(1 2 3 4 5 default value master code).

2 beeps are emitted to confi rm
entry in programming mode.

2.

Press

A5 to modify the master code.

One beep is emitted. Enter the new 4

or 5 digit master code. One beep
is emitted to confi rm that the master
code is programmed.

3. Press B to exit from

the programming mode.

2 beeps are emitted to confi rm that the key-

pad is in stand-by operating mode.

Default values

- Without codes.

- Illumination time: 10 seconds.

- Relay release time: 1 second.

- Code length: 5-digit.

- Master Code: 1 2 3 4 5.

- Programming security time

:

120 secondes.

-

Code length for sub master code:

Version 1 relay (Group 1) =

A and B,

Version 2 relays (Group 2) =

1 and 3

Version 3 relays (Group 3) =

4 and 6.

Audible signal:

The buzzer indicates different audible
signals. It can be turned off by cutting
the ST1 wire on the remote controller

1 short beep: Keypad powered
1 long beep: Data computing

in programming or access granted
2 short beeps: Enter or Exit
from programming
4 short beeps:
Data computing error.

Code length

The master code and the User codes
can be of 4 or 5-digit in length.
All the keypad keys can be used
to program a code. The master code

and the Pin code can be of 4 or 5-digit
code. The master code CAN NOT
be used as a PIN code (User Pin code).
The master code CAN NOT be used
as a PIN code (User Pin code).
To delete a specifi c User pin Code replace
it by 0000 if code length is 4-digit format
or replace it by 00000 if the code
is in 5-digit format.

P2 jumper:
Reset master code and user codes

P3 jumper:
modifi cation of individual
code by the user

KCIN

Illuminated weatherproof Keypad with Remote Electronics 1, 2 or 3 relays

INSTALLATION MANUAL

8

cdvi.com
cdvigroup.com

9

D. ADDING, CHANGING
OR DELETING A USER CODE

Group 1: From address 00 to address 99,
relay output 1

1. Enter the master code twice
(1 2 3 4 5 default value master code).

2 beeps are emitted to confi rm entry
in programming mode.

2. To add a user code, enter the user

location (from 00 to 99).

If the user location is free 1 beep

is emitted, enter the 4 or 5-digit
User code.

3. To change a user code enter

the user location.
4 beeps are emitted to indicate that

user location is already programmed.
Enter a new 4 or 5-digit code.
A beep is emitted to confi rm the new
user code.

4. To delete a User code enter

the user location.
4 beeps are emitted.

Press 0 0 0 0 0 in 5-digit length code
or 0 0 0 0 in 4-digit length code.
A beep is emitted to confi rm the new
user code.

NOTE: If the Pin code is already programmed
or is identical to the master code,
then 4 beeps are emitted.
Press B to exit from the programming
mode. 2 beeps are emitted to confi rm
that the keypad is in stand-by
operating mode.

E. TIME OUTPUTS

This section allows to program
the illumination time and the Relay
activation time.

1. Enter the master code twice

(1 2 3 4 5 default value master code).

2 beeps are emitted to confi rm
entry in programming mode.

2. Press A0 to program the key-in

keypad time and the keys lit time.

1 beep is emitted. Enter the time in 10th

of second – 10 for 10 seconds up to 99
for 99 seconds the backlighting dims
10 seconds after the last keypress
or switches off after entering a valid
code. Press 00 for permanent

illumination keys.
One beep is emitted to validate the time.

3. Press A1 to program relay 1

output time (door release time).
1 beep is emitted. For a latched output

enter the time in seconds – 01 for 1
second up to 99 for 99 seconds.
Press 00 for a toggled output.

One beep is emitted to validate the time.

4. Press B to exit from
programming mode.

2 beeps are emitted to confi rm that the key-

pad is in stand-by operating mode.

4 beeps indicate a data computing error.

F. RESET MASTER CODE

On stand-by operating mode,

put a jumper on P2.
Wait 1 second and then remove

the jumper. One beep is emitted.
The master code is restored
to its default value 1 2 3 4 5 in 5-digit
code and 1 2 3 4 in 4-digit code.

G. CHANGING THE CODE
BY A USER

To authorize a user to modify its own

User code put a jumper on P3

(to disable the feature remove the jumper).

1. Enter the old user code.

The relay is activated and a beep
is emitted.

2. Enter the 2-digit sub master code

(default sub master code A and B).

A beep is emitted to authorise
the modifi cation.

3. Enter the new user code.
2 beeps are emitted to confi rm

the new code.

4. Check the new user code to be sure

of the modifi cation.

H.

SETTING A SUB MASTER CODE

The Sub Master code allows the user
to change its own code without entering
in programming mode. For security
reasons the code need to be changed
periodically. This feature makes it easier
and faster to change its code.

KCIN

Illuminated weatherproof Keypad with Remote Electronics 1, 2 or 3 relays

INSTALLATION MANUAL

9

cdvi.com

cdvigroup.com

10

1. Enter the master code twice
(1 2 3 4 5 default value master code).

2 beeps are emitted to confi rm entry
in programming mode.

2. Press A7 to program a sub master
code for the user individual Pin
code modifi cation.
One beep is emitted. Enter the new

2-digit sub master code. One beep
is emitted to confi rm programming
of the sub master code.

3. Press B to exit from
the programming mode.
2 beeps are emitted to confi rm

that the keypad is in stand-by
operating mode.

I. Audible Feedback

The audible signal is enabled
in programming mode
and when the relay is energised
after a valid code.
To enable the audible feedback
on a key press:

1. Enter the master code twice

(1 2 3 4 5 default value master code).

2 beeps are emitted to confi rm entry
in programming mode.

2. Press AA.
One beep is emitted. Press 0 to disable

the audible signal during a keypress.
Press 1 to enable the audible signal
during a keypress. One beep confi rms
the new setting.

3. Press B to exit from programming.
2 beeps are emitted to confi rm exit

from programming mode.

J. OPTIONAL KCIN 2 AND KCIN 3
PROGRAMMING INSTRUCTION

Programming instructions are the same

as for the KCIN keypad with 1
relay output.

KCIN 2

KCIN 2

: 2 relay outputs N/O

: 2 relay outputs N/O

and N/C contacts 8A @ 250V~.

and N/C contacts 8A @ 250V~.

Group 1:

Group 1:

From user location 00

From user location 00

to user location 59 to activate relay 1.

to user location 59 to activate relay 1.

Group 2:

Group 2:

from user location 60

from user location 60

to user location 99 to activate relay 2

to user location 99 to activate relay 2

Release Time of relay2 enter

Release Time of relay2 enter

A2,

A2,

sub master code enter

sub master code enter A8A8

(default values 1 and 3).

(default values 1 and 3).

KCIN 3:

KCIN 3:

3 relay outputs N/O

3 relay outputs N/O

and N/C contacts 8A @ 250V~.

and N/C contacts 8A @ 250V~.

Group 1:

Group 1:

from user location 00

from user location 00

to user location 59 to activate relay 1.

to user location 59 to activate relay 1.

Group 2:

Group 2:

from user location 60

from user location 60

to user location 79 to activate relay 2.

to user location 79 to activate relay 2.

Group 3:

Group 3:

from user location 80

from user location 80

to user location 99 to activate relay 3.

to user location 99 to activate relay 3.

Release time for relay 3 enter

Release time for relay 3 enter A3A3

sub master code enter

sub master code enter A9A9

(default values 4 and 6).

(default values 4 and 6).

KCIN

Illuminated weatherproof Keypad with Remote Electronics 1, 2 or 3 relays

INSTALLATION MANUAL

10

cdvi.com
cdvigroup.com

11

To program Pin codes:

User

location

Code Name

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

User

location

Code Name

34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67

User

location

Code Name

68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99

KCIN 1 Relays (1 output)

Relay 1 : From user location
00 to 99.

KCIN 2 Relays (2 output)

Relay 1 : From 00 to 59,
Relay 2 : From 60 to 99.

KCIN 3 Relays (3 outputs)

Relay 1 : From 00 to 59,
Relay 2 : From 60 to 79,
Relay 3 : From 80 to 99.

REMINDER

KCIN

Illuminated weatherproof Keypad with Remote Electronics 1, 2 or 3 relays

INSTALLATION MANUAL

11

cdvi.com

cdvigroup.com

12

KCIN

Illuminated weatherproof Keypad with Remote Electronics 1, 2 or 3 relays

INSTALLATION MANUAL

7] NOTES

12

cdvi.com
cdvigroup.com

13

147

124

55

13

cdvi.com

cdvigroup.com

1] PRESENTATION DU PRODUIT

Inox.

Rétro-éclairé.
Faible encombrement.
De 1 à 3 relais.
Pose en applique.
Free voltage**.
Montage avec vis Diax®.

Protection de la carte électronique

déportée par tropicalisation.

100 codes utilisateurs.

Signalisation lumineuse et sonore.

Dimensions (L x l x P) : 110 x 85 x 14 mm.

Alimentations :

- 12 V à 24 V AC,

- 12 V à 48 V DC.
Consommations : de 30 à 100 mA.

KCIN

Clavier codé rétro-éclairé avec électronique déportée

MANUEL D’INSTALLATION

** Tension libre

Electronique déportée, fournie

avec le clavier codé KCIN…

-25° C à +70°C
Résistant à un environnement marin

Indice de protection IP64

Certifi cation CE

-20° C à +70°C

Indice de protection IP52

Certifi cation CE

Certifi cation FCC CFR
47 Part 15 compliance

Certifi cation R&TTE

HAUTE RESISTANCE

AU VANDALISME

14

3] KIT DE MONTAGE

2] RAPPELS ET RECOMMANDATIONS

Rappel de câblage

- La distance de câblage entre le KCIN
et l’électronique déportée doit être
au maximum de 10 m.

- Attention de ne pas passer vos fi ls
à proximité de câbles «Courant fort»
(ex: 230 V AC).

Câbles préconisés entre le KCIN
et l’électronique déportée

Câbles 2 paires (4 fi ls) SYT1 8/10ème.

Alimentations préconisées

Il existe deux alimentations adaptées
pour le clavier codé KCIN:
ARD12 et BS60

Montage

Afi n d’optimiser la fi xation du KCIN
et de prévenir les tentatives d’arrachage,
privilégiez les surfaces planes.

Composition des codes

- Par soucis de sécurité, veillez à modifi er
le code maître usine par celui de votre choix.

-

Lors du changement du code maître usine
et de la création des codes utilisateurs, évitez
les codes trop simples (ex: les suites 3 4 5 6 7).

Recommandations d’installation

- Pour sécuriser l’installation, n’oubliez
pas de placer la varistance sur le système
de verrouillage, en parallèle, au niveau
de l’alimentation.

- L’électronique déportée du KCIN
doit être impérativement installée
dans un environnement clos et protégée
des conditions climatiques extérieures.

KCIN

Clavier codé rétro-éclairé avec électronique déportée

MANUEL D’INSTALLATION

14

cdvi.com
cdvigroup.com

Plaque

de fi xation

de l’élec-

tronique

déportée

Passe fi l

Varistance

Vis Diax

®

à tête

fraisée

(M5x35)

Clé mâle

coudée

pour vis

Diax

®

Cheville

plastique

Vis

cruciforme

à tête

fraisée

(M4x30)

Cheville

métallique

Electronique
déportée

12---22-

KCIN

- -121222

1

4

2

5

3

15

KCIN

Clavier codé rétro-éclairé avec électronique déportée

MANUEL D’INSTALLATION

4] MONTAGE

Après avoir vérifi é que le kit de montage est complet et opéré le raccordement du clavier
codé KCIN et de son électronique déportée, vous allez pouvoir procéder à l’installation
fi nale du produit. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,...)
et suivez les recommandations de montage du KCIN et de son électronique déportée.

Vérifi ez la distance entre
le KCIN et son électronique
déportée (Voir page 14 «Rappels
et recommendations»). A l’aide
de la plaque de fi xation de
l’électronique déportée et du KCIN,
prenez les marques et percez les
2 trous de fi xation (forêt Ø 5 mm
et profondeur minimum. = 35
mm) ainsi que l’ouverture pour
le passage du câble électrique
destiné au clavier.

Positionnez les 2 chevilles plastique
dans les trous. Puis fi xez la plaque
de fi xation de l’électronique
déportée sur la surface de votre
choix, à l’aide des vis cruciformes
à têtes fraisées. Venez ensuite
placer l’électronique déportée sur
son support.

Positionnez les 2 chevilles métal­liques

dans les trous que vous

venez de réaliser sur la surface.

Passez vos fi ls, glissez les passe-
fi ls de l’électronique déportée
et faites vos branchements. Lors
de cette opération, n’oubliez
pas de placer la varistance
(Voir page 14 «Rappels et
recommendations»).

Passez le câble électrique du KCIN
dans son ouverture et fi xez le
à son support par l’intermédiaire
des vis Diax

®

et de l’outil spécifi que

Diax

®

(clé mâle coudée).

15

cdvi.com

cdvigroup.com

5] SCHÉMA DE RACCORDEMENTS KCIN 1 RELAIS

D - 693 : Electronique déportée

Le cavalier sur P3
permet de changer
le code d’entrée par
l’utilisateur . Le cav alier
doit être placé pour les
modifi cations et enlevé
pour verrouiller cette
option. (voir chapitre
«Programmation»)

Le cavalier sur P2 permet
de réaliser une remise à zéro
de la mémoire. Le cavalier
doit être placé hors tension
pour que la manipulation
fonctionne (voir chapitre
«Programmation»)

Commande par bouton poussoir

Le raccordement du bouton poussoir
P1 est prévu pour commander
le relais 1. Le mode et la temporisation
sont programmables.

Le contact horloge H permet
l’utilisation de toutes les touches
comme bouton extérieur.

Si le contact horloge est ouvert,
les touches sont utilisées comme
des termes habituels. Si le contact
horloge est fermé, toutes les touches
sont utilisées pour l’ouverture libre.

Alimentation

12 à 24VAC

ou 12 à 48VDC

H (Ouvert)

KCIN en fonction
clavier codé

H (fermé)

KCIN en fonction
bouton poussoir

Alimentation

côté commande

de puissance

Gâche à rupture
Gâche à émission
Varistance

KCIN

Clavier codé rétro-éclairé avec électronique déportée

MANUEL D’INSTALLATION

Bornier Correspondance

V

Alimentation 12 V à 24 V AC ou 12 V à 48 V DC

V

Alimentation 12 V à 24 V AC ou 12 V à 48 V DC

R1

Contact repos du relais 1

C1

Commun du relais 1

T1

Contact travail du relais 1

P1

Bouton intérieur de sortie relais 1

M

Commun bouton

H

Contact horloge

+

Clavier fi l blanc

-

Clavier fi l marron

E

Clavier vert ou bleu ( éclairage )

cdvi.com
cdvigroup.com

Relais

1

16

P2

P3

17

6] SCHÉMA DE RACCORDEMENTS

6] SCHÉMA DE RACCORDEMENTS

KCIN 2 RELAIS

KCIN 2 RELAIS

Commande par bouton poussoir

Le raccordement du bouton poussoir P1
est prévu pour commander le relais 1.
Le raccordement du bouton poussoir P2
est prévu pour commander le relais

2. Le mode et la temporisation
sont programmables.

Le contact horloge H permet
l’utilisation de toutes les touches
comme bouton extérieur.

Si le contact horloge est ouvert, les touches
sont utilisées comme des termes habituels.
Si le contact horloge est fermé, toutes les
touches sont utilisées pour l’ouverture
libre.

D - 693 : Electronique déportée

Le cavalier sur P3
permet de changer
le code d’entrée par
l’utilisateur . Le cav alier
doit être placé pour les
modifi cations et enlevé
pour verrouiller cette
option. (voir chapitre
«Programmation»)

Le cavalier sur P2 permet
de réaliser une remise à zéro
de la mémoire. Le cavalier
doit être placé hors tension
pour que la manipulation
fonctionne (voir chapitre
«Programmation»)

Alimentation

12 à 24VAC

ou 12 à 48VDC

H (Ouvert)

KCIN en fonction
clavier codé

H (fermé)

KCIN en fonction
bouton poussoir

Alimentation

côté commande

de puissance

Gâche à rupture
Gâche à émission
Varistance

KCIN

Clavier codé rétro-éclairé avec électronique déportée

MANUEL D’INSTALLATION

Bornier Correspondance

V

Alimentation 12 V à 24 V AC ou 12 V à 48V DC

V

Alimentation 12 V à 24 V AC ou 12 V à 48V DC

R1

Contact repos du relais 1

C1

Commun du relais 1

T1

Contact travail du relais 1

R2

Contact repos du relais 2

C2

Commun du relais 2

T2

Contact travail du relais 2

P1

Bouton intérieur de sortie relais 1

M

Commun boutons

P2

Bouton intérieur de sortie relais 2

H

Contact horloge

+

Clavier fi l blanc

-

Clavier fi l marron

E

Clavier vert ou bleu ( éclairage )

Relais 1Relais

2

17

cdvi.com

cdvigroup.com

P2

P3

18

P2

P3

D - 693 : Electronique déportée

Le cavalier sur P3
permet de changer
le code d’entrée par
l’utilisateur . Le cavalier
doit être placé pour les
modifi cations et enlevé
pour verrouiller cette
option. (voir chapitre
«Programmation»)

Le cavalier sur P2 permet
de réaliser une remise à zéro
de la mémoire. Le cavalier
doit être placé hors tension
pour que la manipulation
fonctionne (voir chapitre
«Programmation»)

7] SCHÉMA DE RACCORDEMENTS

7] SCHÉMA DE RACCORDEMENTS

KCIN 3 RELAIS

KCIN 3 RELAIS

Commande par bouton poussoir

Le raccordement du bouton poussoir
P1 est prévu pour commander le relais

1. Le raccordement du bouton poussoir
P2 est prévu pour commander le relais

2. Le mode et la temporisation sont
programmables.

Le contact horloge H permet
l’utilisation de toutes les touches
comme bouton extérieur.

Si le contact horloge est ouvert,
les touches sont utilisées comme
des termes habituels. Si le contact
horloge est fermé, toutes les touches
sont utilisées pour l’ouverture libre.

Alimentation

12 à 24VAC

ou 12 à 48VDC

H (Ouvert)

KCIN en fonction
clavier codé

H (fermé)

KCIN en fonction
bouton poussoir

Alimentation

côté commande

de puissance

Gâche à rupture

Gâche à émission

Varistance

KCIN

Clavier codé rétro-éclairé avec électronique déportée

MANUEL D’INSTALLATION

18

cdvi.com
cdvigroup.com

Bornier Correspondance

V

Alimentation 12 V à 24 V AC ou 12 V à 48 V DC

V

Alimentation 12 V à 24 V AC ou 12 V à 48 V DC

R1

Contact repos du relais 1

C1

Commun du relais 1

T1

Contact travail du relais 1

R2

Contact repos du relais 2

C2

Commun du relais 2

T2

Contact travail du relais 2

R3

Contact repos du relais 3

C3

Commun du relais 3

T3

Contact travail du relais 3

P1

Bouton intérieur de sortie relais 1

M

Commun boutons

P2

Bouton intérieur de sortie relais 2

H

Contact horloge

+

Clavier fi l blanc

-

Clavier fi l marron

E

Clavier vert ou bleu ( éclairage )

Relais

1

Relais 2Relais

3

19

P2

P3

A. Remise à zéro de la mémoire

1. Tapez 2 fois le code maître.

- Pour la première utilisation, le code
maître usine est : 1 2 3 4 5.

- Deux bips sonores sont émis
pour confi rmer l’entrée en programmation.

2. Puis tapez A6.

Un bip sonore est émis.

3. Tapez A et B

- La remise à zéro est validée.

- Attendez que deux bips soient émis.

-

Le code maître est de nouveau 1 2 3 4 5

et tous les codes sont effacés.

- Le clavier est sorti de programmation

et les valeurs par défaut sont rétablies.

Vous avez aussi une seconde possibilité

pour remettre à zéro la mémoire

1. Coupez l’alimentation

et positionnez un cavalier en P2.
Pour avoir plus de précision

sur l’emplacement du cavalier P2,
reportez vous aux pages 16-17-18.

2. Rétablir l’alimentation.

- Attendre environ 3 secondes.

- 2 bips sonores sont émis pour confi rmer

la remise à zéro.

- Enlevez le cavalier P2.

- Le code maître est de nouveau
1 2 3 4 5 et tous les codes sont effacés.

- Les valeurs par défaut sont rétablies.

B. Programmation du code maître
et du nombre de termes

1. Tapez 2 fois le code maître.

- Pour la première utilisation,
le code maître usine est : 1 2 3 4 5.

-

Deux bips sonores sont émis pour confi rmer

l’entrée en programmation.

2. Tapez A4 pour la saisie

du nombre de termes des codes.

- Un bip est émis.

- Tapez 4 ou 5 pour le nombre de termes.

- Un bip sonore est émis pour confi rmer
la programmation.

3.

Tapez A5 pour changer le code maître.

- Un bip est émis.

- Tapez les 4 ou 5 termes du nouveau
code maître.

- Un bip sonore est émis pour confi rmer
la programmation.

4. Tapez B pour sortir
de la programmation.
Deux bips sont émis pour confi rmer

le retour au mode normal
de fonctionnement.

4 bips indiquent une erreur de saisie.

Les valeurs du KCIN
sont par défaut

Sans codes.
Temporisation éclairage : 10 s.

Temporisation d’ouverture

pour tous les relais : 1 secondes.

Nombre de termes : 5.
Code maître usine : 1 2 3 4 5.
Temporisation sécurité

programmation : 120 secondes.

Termes de modifi cation

par utilisateur :

- Version 1 relais (Groupe 1) =

A et B,

-

Version 2 relais (Groupe 2) =

1 et 3

-

Version 3 relais (Groupe 3) =

4 et 6.

Lors de la programmation,
certaines manipulations
ont comme conséquences
des signaux sonores :

-

1 bip court = Mise sous tension.

- 1 bip long = Validation

d’une saisie en programmation
ou ouverture autorisée.

- 2 bips courts = Entrée
ou sortie de programmation.

- 4 bips courts = Erreur de saisie.

Termes utilisés
et codes d’ouverture

- Toutes les touches du clavier
sont autorisées pour composer
les codes.

- Le code maître et les codes

d’ouverture de porte doivent être
composés de 4 ou 5 termes.

- Le code maître ne peut pas être
utilisé comme code d’ouverture.

- Les codes 0 0 0 0 0 et 0 0 0 0
servent à annuler un code
existant et ne peuvent
donc pas servir comme code
d’ouverture de porte

.

Cavalier P2

Code maître usine 1 2 3 4 5
et RAZ des codes.

Cavalier P3

Modifi cation des codes
par l’utilisateurs.

KCIN

Clavier codé rétro-éclairé avec électronique déportée

MANUEL D’INSTALLATION

19

cdvi.com

cdvigroup.com

20

Cas de fi gure :

Vous avez un code maître et des codes
utilisateurs à 5 termes. Vous souhaitez utiliser
des codes à 4 termes. Vous faites donc la dé­marche indiquée ci-dessus en modifi ant le code
maître. Lorque le nombre de terme du code
maître est bien passé de 5 à 4 termes, les codes
utilisateurs deviennent simultanément des codes
à 4 termes.

Ex : Si votre code maître et code utilisateur
est 1 2 3 6 9, il deviendra après manipulation
2 3 6 9. Si vous souhaitez passer d’un code
maître (et donc d’un code utilisateur)
de 4 termes à 5 termes suivez la même procé­dure. Lors du passage de 4 à 5 termes, le chiffre
«O» sera intégrer par défaut devant le code maî­tre et donc devant les codes utilisateurs.
Ex : Le passage du code maître 2 3 6 9
à 4 termes en 5 termes devient 0 2 3 6 9.

Il est conseillé de programmer les codes

en 5 termes puis de modifi er

le nombre de termes.

C. Programmation du code maître

1. Tapez 2 fois le code maître.

- Pour la première utilisation,

le code maître usine est : 1 2 3 4 5.

-

Deux bips sonores sont émis

pour confi rmer l’entrée en programmation.

2. Tapez A5.

- Un bip est émis.

- Tapez les 4 ou 5 termes du nouveau

code maître.

- Un bip sonore est émis pour confi rmer

la programmation.

3. Tapez B pour sortir

de la programmation.

Deux bips sont émis pour confi rmer
le retour au mode normal
de fonctionnement.

D. Programmation des codes

Suivant le nombre de relais de votre KCIN
(1,2 ou 3 relais) les groupes de codes
(appellés aussi rangs pour le classements
des codes par individus) sont différents :

- KCIN 1 Relais

Groupe 1 : Du rang 00 au rang 99.

- KCIN 2 Relais

Groupe 1 : Du rang 00 au rang 59,
Groupe 2 : Du rang 60 au rang 99.

- KCIN 3 Relais

Groupe 1 : Du rang 00 au rang 59,
Groupe 2 : Du rang 60 au rang 79,
Groupe 3 : Du rang 80 au rang 99.

1. Tapez 2 fois le code maître.

- Pour la première utilisation,

le code maître

usine est : 1 2 3 4 5.

-

Deux bips sonores sont émis

pour confi rmer l’entrée en programmation.

2. Tapez le n° du rang à programmer
(en fonction du nombre de relais
de votre KCIN).

- Si le rang est libre,
tapez les 4 ou 5 termes du code.
Si le rang est occupé, 4 bips sont émis.

- Tapez les 4 ou 5 termes du code
ou tapez 0 0 0 0 0 ou 0 0 0 0
pour annuler le code enregistré.

- Un bip sonore est émis pour confi rmer
la programmation.

3.

Tapez B pour sortir de la programmation.

Deux bips sont émis pour confi rmer
le retour au mode normal
de fonctionnement.

Si le code composé correspond à un code

existant ou s’il est identique au code

maître, 4 bips sonores indiquent

une erreur. Les codes 00000 et 0000

servent à annuler un code existant

et ne peuvent donc pas servir comme

code d’ouverture de porte.

E.

Programmation des temporisations

1. Tapez 2 fois le code maître.

- Pour la première utilisation,
le code maître usine est : 1 2 3 4 5.

-

Deux bips sonores sont émis

pour confi rmer l’entrée en programmation.

2. Tapez A0 pour la temporisation
du clavier.

- Un bip sonore est émis.

-

Tapez la durée de commande en secondes.

Ex : De 10 pour 10 secondes à 99

pour 99 secondes, ou tapez 00
pour obtenir un éclairage permanent.
Un bip sonore de validation est émis.

3. Relais 1 (Groupe 1) : Tapez A1.
Relais 2 (Groupe 2) : Tapez A2.
Relais 3 (Groupe 3) : Tapez A3.

-

Cette manipulation vous permet de gérer

la temporisation des relais.

KCIN

Clavier codé rétro-éclairé avec électronique déportée

MANUEL D’INSTALLATION

20

cdvi.com
cdvigroup.com

21

- Vous devez réaliser la démarche

pour chacun des relais de votre KCIN.

- Un bip sonore est émis.

-

Tapez la durée de commande en secondes.

Ex : De 01 pour 1 seconde à 99
pour 99 secondes. La durée 00

correspond au fonctionnement
bistable du relais.
Un bip sonore de validation est émis.

4. Pour sortir de la programmation,tapez B.

Deux bips sonores sont émis
pour confi rmer le retour au mode
normal de fonctionnement.

4 bips indiquent une erreur de saisie.

F. Remise à zéro du code maître

- En fonctionnement normal, positionnez

un cavalier en P2.

- Attendre 1 seconde et enlevez le cavalier.

- Un bip est émis.

- Le code maître est de nouveau 1 2 3 4 5

en 5 termes ou 1 2 3 4 en 4 termes.

G. Changement du code d’entrée
par l’utilisateur

L’autorisation de changement de code
par l’utilisateur est déterminée par le positionne

ment du cavalier P3 (Otez le cavalier pour interdire
le changement de code, et placez le cavalier
pour autoriser le changement ).

1.

Composez le code utilisé actuellement.

- Le relais d’ouverture est commandé.

- Un bip sonore est émis.

2. Tapez immédiatement les 2

termes du code de modifi cation.
Relais 1, à la première utilisation : A et B.

Relais 2, à la première utilisation : 1 et 3.
Relais 3, à la première utilisation : 4 et 6.
Un bip sonore est émis pour autoriser
le changement.

3.

Composez le nouveau code d’ouverture.

Deux bips sonores confi rment la validation
du nouveau code et le retour
à un fonctionnement normal.

4. Vérifi ez la mémorisation du nouveau
code en le composant.

H. Programmation des termes
de modifi cations

1. Tapez 2 fois le code maître.

- Pour la première utilisation,
le code maître usine est : 1 2 3 4 5.

- Deux bips sont émis pour confi rmer
l’entrée en programmation.

2. Relais 1 (Groupe 1) : Tapez A7.

Relais 2 (Groupe 2) : Tapez A8.
Relais 3 (Groupe 3) : Tapez A9.

-

Suivant le nombre de relais, cette
saisie vous permettra de composer
les nouveaux termes de modifi cations
des codes utilisateurs pour chaque groupe.

- Un bip est émis.

- Tapez les deux termes de modifi cation.

- Un second bip sonore est émis
pour confi rmer la programmation.
Ex: KCIN 3 Relais, Tapez A7

puis composez les deux termes
de modifi cations. Puis répétez
l’opération en tapant A8 et une nouvelle
fois en composant A9.

3.

Tapez B pour sortir de la programmation.

Deux bips sont émis pour confi rmer
le retour au mode normal
de fonctionnement.

I.

Programmation du signal sonore

- Le signal sonore est toujours audible
en programmation.

- Il en est de même lors de la commande
d’ouverture, suite à la reconnaissance
d’un code.

- Par défaut, lors de la composition du code
d’ouverture, aucun bip sonore «touche»
n’est audible.

- Il est possible d’autoriser
les bips sonores touches :

1. Tapez 2 fois le code maître.

- Pour la première utilisation,
le code maître usine est : 1 2 3 4 5.

-

Deux bips sonores sont émis
pour confi rmer l’entrée en programmation.

2. Tapez AA.

- Un bip est émis.

-

Tapez 0 pour supprimer les bips touches
pendant la composition du code d’ouverture.

-

Tapez 1 pour autoriser les bips touches
pendant la composition du code d’ouverture.

- Un bip sonore est émis pour confi rmer
la programmation.

3. Tapez B pour sortir
de la programmation.
Deux bips sonores sont émis

pour confi rmer le retour au mode normal
de fonctionnement.

KCIN

Clavier codé rétro-éclairé avec électronique déportée

MANUEL D’INSTALLATION

21

cdvi.com

cdvigroup.com

2222

cdvi.com
cdvigroup.com

Ci-joint un tableau récapitulatif qui vous servira à indiquer le code attribué à chaque utilisateur

Rangs Code

Nom

Prénom

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

Rangs Code

Nom

Prénom

34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67

Rangs Code

Nom

Prénom

68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99

KCIN 1 Relais

Groupe 1 : Du rang 00 au rang 99.

KCIN 2 Relais

Groupe 1 : Du rang 00 au rang 59,
Groupe 2 : Du rang 60 au rang 99.

KCIN 3 Relais

Groupe 1 : Du rang 00 au rang 59,
Groupe 2 : Du rang 60 au rang 79,
Groupe 3 : Du rang 80 au rang 99.

RAPPEL

KCIN

Clavier codé rétro-éclairé avec électronique déportée

MANUEL D’INSTALLATION

23

KCIN

Clavier codé rétro-éclairé avec électronique déportée

MANUEL D’INSTALLATION

8] NOTES

23

cdvi.com

cdvigroup.com

cdvigroup.com

Reference : G0301FR0263V02

Extranet : EXE-CDVI_IM KCIN CMYK A5 EN-FR 01

All the specifi cations on this document (photos, drawing, features and dimensions) could be changed without prior notice.

Toutes les indications mentionnées sur le présent document (photos, dessins, caractéristiques et côtes) sont susceptibles

de modifi cations sans notifi cation préalable.

Manufacturing Access Control since 1985

CDVI (Headquarters/Siège social)

FRANCE
Phone: [phone]
Fax: [phone]

CDVI

AMERICAS
Phone: [phone]
Fax: [phone]

CDVI

BENELUX
Phone: [phone]
Fax: [phone]

CDVI

SWITZERLAND
Phone: [phone]
Fax: [phone]

CDVI

CHINA
Phone: [phone]
Fax: [phone]

CDVI

IBÉRICA
Phone: [phone]
Fax: [phone]

CDVI

ITALIA
Phone: [phone]
Fax: [phone]

CDVI

MAROC
Phone: [phone]
Fax: [phone]

CDVI

SWEDEN
Phone: [phone]
Fax: [phone]

CDVI

UK
Phone: [phone]
Fax: [phone]

DIGIT

FRANCE
Phone: [phone]
Fax: [phone]

LA GACHE ELECTRIQUE

FRANCE
Phone: [phone]
Fax: [phone]
