Page 1
Manual de Instrucciones
Instructions Manual
Manual de instruções
Page 2
Manual de Instrucciones
Page 3
ES
Manual de usuario para el alcoholímetro digital
Zaphir CDP2000
Introducción general
El alcoholímetro Zaphir CDP2000 ha sido diseñado para medir la
concentración de alcohol en una muestra de aire expirado. Incluye un
avanzado sensor (NM Hot-wire) de extraordinaria sensibilidad y precisión.
Además, su moderno, compacto y pequeño diseño lo hacen muy manejable
y práctico como alcoholímetro de uso personal y profesional. Cuando el
contenido de alcohol supera el límite fijado, el aparato emite una señal
acústica y un mensaje de alerta en su pantalla.
Características Principales
Avanzado sensor de alcohol (NM Hot-wire).
Gran rapidez de respuesta.
Montaje mediante ensamblado SMD que garantiza una respuesta estable.
Diseñado con Modo Inteligente.
Indicadores precisos de forma digital en pantalla.
Pantalla digital con luz azul de fondo.
Diseño moderno y manejable.
Avisos acústicos y digitales.
Sistema Auto-check.
Diseñado con sistema inteligente de ahorro de energía.
Datos técnicos
Tipo de sensor: NM Hot-wire sensor de última generación.
Rango de medidas: 0.00~1.00mg/L (0.00~0.20%BAC; 0.00~2.00g/L;
0.00~2.00 0BAC).
Nivel de alarma: 0.25mg/L (0.05%BAC, 0.50g/L; 0.50%0BAC).
Precisión: desviación estándar de la reproducibilidad inferior a 0.01mg/L
en el rango de medida de 0 a 0.5 mg/L.
Tiempo de respuesta:
<5 seg.
Tiempo de calentamiento:<20 seg.
Consumo: DC4.5V (3AAA)Baterías; corriente: <120mA.
_
1
Page 4
ES

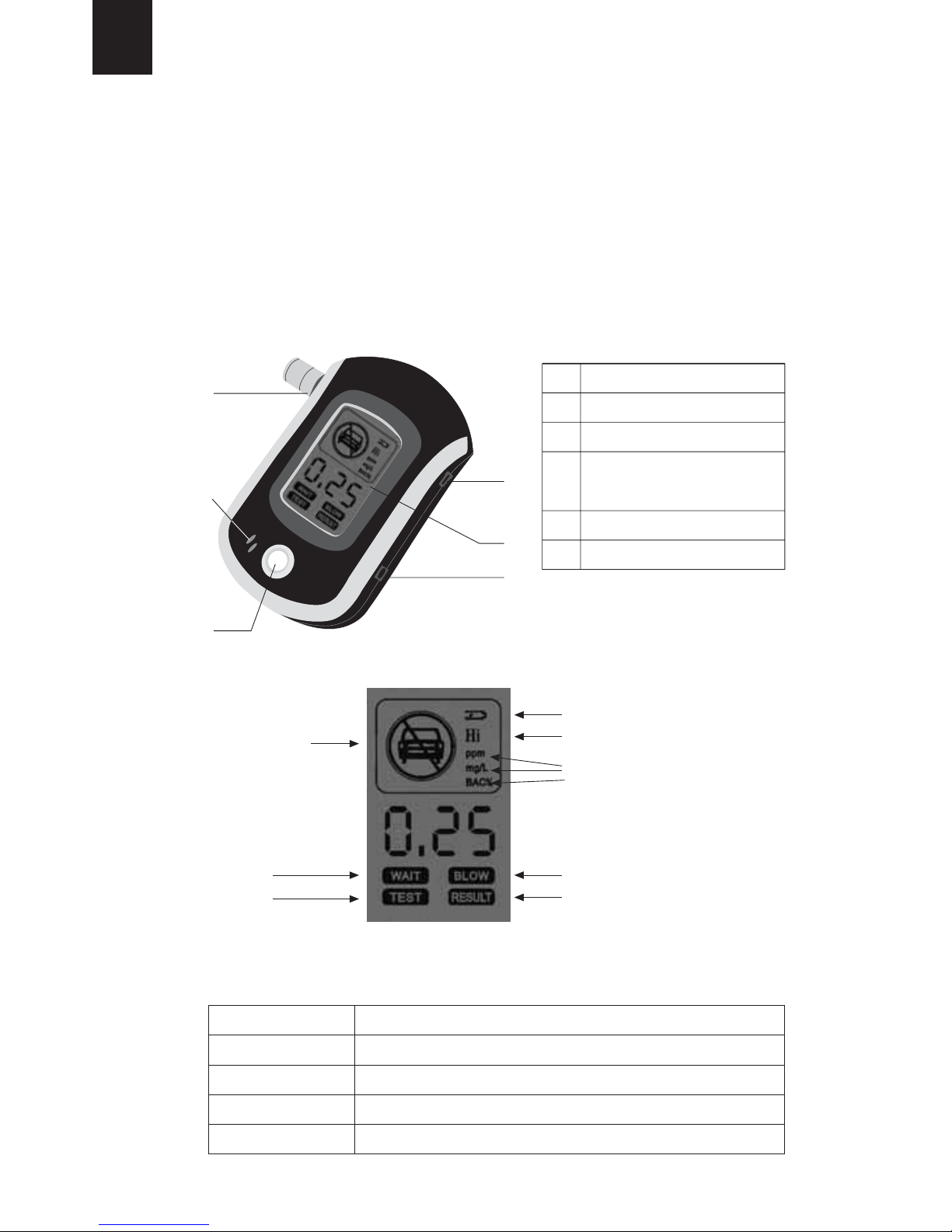

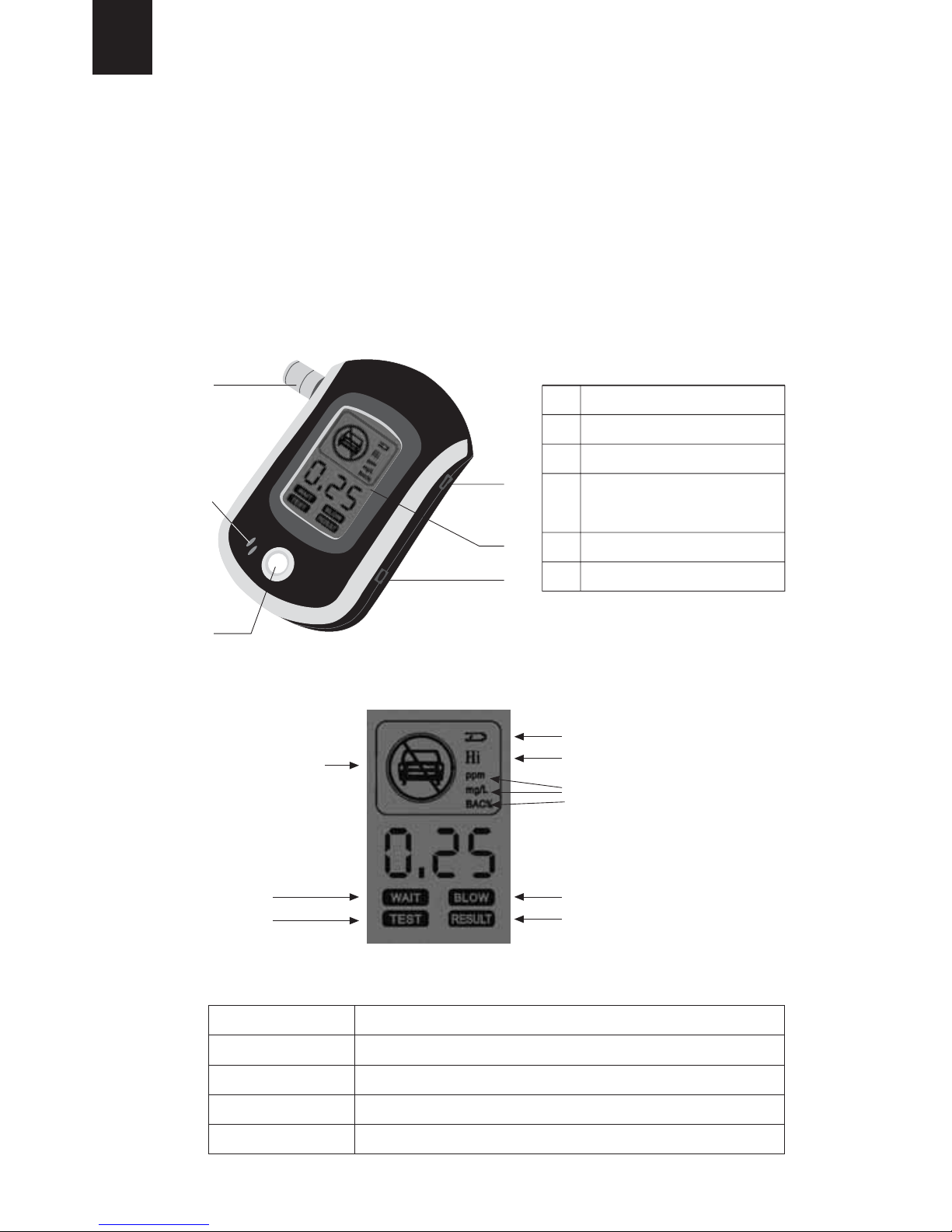

Foto 1
1
2
3
6
5
4
1
2
3
4
5
6
Boquilla
Orificio altavóz
Botón encendido
Orificio para
alimentación externa
Pantalla digital
Orificio de ventilación
1.1 Guía de funcionamiento
No conducir
Espere
Test
Estado de las baterías
Nivel alto
Sople
Resultado
Unidad de medida
Indicaciones digitales
Temperatura de funcionamiento: -10
o
~ 50o.
Humedad relativa <95%.
Pantalla: de 3 dígitos con luz azul de fondo.
Dimensiones: 103 x 65 x 27mm. (La x An x Al), <64 grms sin baterías.
Vida útil aproximada de las baterías: >200 pruebas.
1. Estructura y Guía de funcionamiento
1.1 Foto 1
0.00
Contenido de alcohol en formato mg/l con 3 dígitos.
20 seg. Cuenta atrás
Calentamiento. Cuenta atrás
.
“C” Listo para soplar. Fase de soplado.
000 parpadeando
Conversión del modo de trabajo y análisis de los resultados.
FFF Fallo en el sensor o sensor saturado.
Foto 2
2
_
_
_
Page 5
ES
2.
Operation instruction (Smart Desing - “Todo en un solo botón”).
2.1. Deslice la tapa del compartimiento de las pilas situada en la parte
trasera del aparato e inserte 3 pilas del tipo AAA 1.5V siguiendo las
indicaciones de polaridad. Después cierre la tapa.
2.2. Presione el botón de encendido durante 1 segundo. El alcoholímetro
emitirá una señal acústica y el mensaje “Wait” (ESPERE) aparecerá
en pantalla. A partir de este momento, comienza una cuanta atrás
de 20-0 y se inicia el proceso de pre-calentamiento. Cuando el
mensaje “Wait” (ESPERE) desaparezca, suene una señal acústica,
la pantalla indique “Blow” (SOPLE), el icono del coche parpadee y
aparezca una sucesión de “ccc” en la pantalla, entonces podrá
comenzar su prueba.
2.3. Respire profundamente antes de realizar el test y sople directamente
por la boquilla hasta que suene una señal acústica.Los dígitos “000”
parpadearán durante 4 segundos en la pantalla, el mensaje “Blow”
(SOPLE) desaparecerá y el resultado será mostrado en unos segundos.
2.4. El alcoholímetro emitirá una señal acústica una vez haya finalizado
la prueba y la pantalla digital le mostrará durante un tiempo el
resultado de la concentración de alcohol de la siguiente forma:
Si el resultado del test es inferior al nivel permitido, sólo parpadeará
el icono del coche; Si el resultado del test es superior al nivel permitido,
la alarma acústica sonará continuamente y al mismo tiempo el
mensaje “HI” (NIVEL ALTO) y el icono “No Driving” parpedearán.
Este resultado se mantendrá en la pantalla durante 10 segundos,
después el alcoholímetro se desconectará automáticamente emitiendo
previamente dos señales acústicas.
2.5. Si quiere realizar un nuevo test, presione el botón de encendido y
siga las mismas instrucciones.
3. Importante
3.1. Evite caídas y golpes.
3.2. Si el lugar donde va a realizar su prueba no está bien ventilado, el
aparato podría no funcionar correctamente.
3
Page 6
ES
-
-
-
3.3. Si se usa el alcoholímetro con las baterías muy gastadas, los resultados
podrían ser erróneos. Instale siempre baterías alcalinas.
3.4. Para asegurar la fiabilidad en la medición, por favor absténgase de
beber, comer o fumar al menos durante 15 minutos antes de realizar
la prueba.
3.5. Por favor, siga detenidamente las instrucciones. Si el alcoholímetro
no se va a usar durante un largo período de tiempo, cuando lo
encienda nuevamente descarte los resultados de las dos primeras
pruebas, los resultados podrían ser erróneos. Realice siempre una
segunda prueba de validación para confirmar el resultado.
3.6. Para una buena conservación, guarde siempre su alcoholímetro en
un lugar seco y bien ventilado, en la funda protectora suministrada
con el producto.
3.7. En condiciones normales de uso, la vida útil del sensor es de más
de 2 años.
3.8. Si fuera necesario, use un trapo limpio para limpiarlo. NO use agua,
ni disolventes o pulverizadores convencionales, podría dañar el
aparato.
Soluciones para problemas comunes:
FALLO
POSIBLE RAZÓN SOLUCIÓN
No se enciende
la pantalla
Baterías mal colocadas
Inserte las baterías
correctamente siguiendo
las indicaciones de polaridad
Baterías muy gastadas Reemplace las baterías
Fallo en el circuito Contacte con el serv. tec.
No dectecta la
presencia del alcohol
No se ha completado el
proceso de calentamiento
Fallo en el circuito
Espere a que termine el
proceso de pre-calentamiento
antes de realizar la prueba
Contacte con el serv. tec.
La pantalla muestra
“FFF” y se desconecta
automáticamente
La pantalla indica que
queda poca batería y
se desconecta
automáticamente
Fallo en el sensor
Contacte con el serv. tec.
Baterías muy gastadas Reemplace las baterías
4
Page 7
ES
Advertencias
1. El fabricante/distribuidor no se responsabiliza de la utilización de
este aparato. Este alcoholímetro nunca debe ser empleado con el
propósito de efectuar ensayos validados por las autoridades pues
éstos pueden no estar legalmente reconocidos. El detector de alcohol
es un instrumento de prevención y sus resultados deben ser
considerados sólo como una medida de orientación.
2. No conduzca u opere maquinaría si sospecha o tiene alguna razón
para sospechar que su comportamiento pueda estar afectado por el
consumo de alcohol, incluso si los test indican un grado de alcohol
inferior a 0,25 mg/L en aire.
3. Si conduce u opera maquinaría después de haber consumido alcohol,
lo está haciendo asumiendo sus propios riesgos. No existen garantías
expresas o implícitas en relación a la utilización del aparato.
4. La responsabilidad se limita solamente al coste del aparato.
La garantía tiene una duración de 6 meses desde la fecha de compra
de la unidad contra cualquier defecto de fabricación. En caso de
necesitar soporte técnico por cualquier motivo (garantía y consultas
sobre el funcionamiento) puede contactar con el departamento de
Atención al Cliente de CDP, llamando al teléfono 902 10 40 60, o a
través de nuestra Web: www.cdpsa.es donde recibirá instrucciones
precisas de cómo proceder al respecto.
Otros muchos factores (aliento, tabaco, calidad del aire etc . . .) pueden
afectar a la medición, así que tome los valores sólo como referencia.
5
Page 8
Instructions Manual
Page 9
EN
Zaphir CDP2000 Breath Tester instructions
General introduction
The Zaphir CDP2000 breath tester has been designed to measure the
concentration of alcohol in a sample of exhaled air. It includes an advanced
sensor (NM Hot-wire) of extraordinary sensibility and precision. Its modern,
compact, and small design makes it very manageable and practical as
personal or professional use breath tester. When the alcohol content
exceeds the preset limit, the device issues a sound signal and shows an
alert message on the screen.
Main Characteristics
Advanced alcohol sensor (NM Hot-wire).
Fast response.
Assembly by means of SMD that guarantees a stable response.
Designed with Intelligent Mode.
Precise on-screen digital indicators.
Digital screen with blue backlight.
Modern and manageable design.
Acoustic and digital warnings.
Auto-check system.
Designed with energy-saving intelligent system.
Technical data
Sensor type: high-tech NM Hot-wire sensor.
Range of measurement: 0.00~1.00mg/L (0.00~0.20%BAC; 0.00~2.00g/L;
0.00~2.00 0BAC).
Alarm level: 0.25mg/L (0.05%BAC, 0.50g/L; 0.50%BAC).
Precision: standard deviation less than 0.01mg/L in the measurement
range from 0 to 0.5 mg/L.
Response time:<5 sec.
Warm-up time:<20 sec.
Consumption: DC4.5V (3xAAA). Batteries; Current: <d120mA.
_
7
Page 10
EN

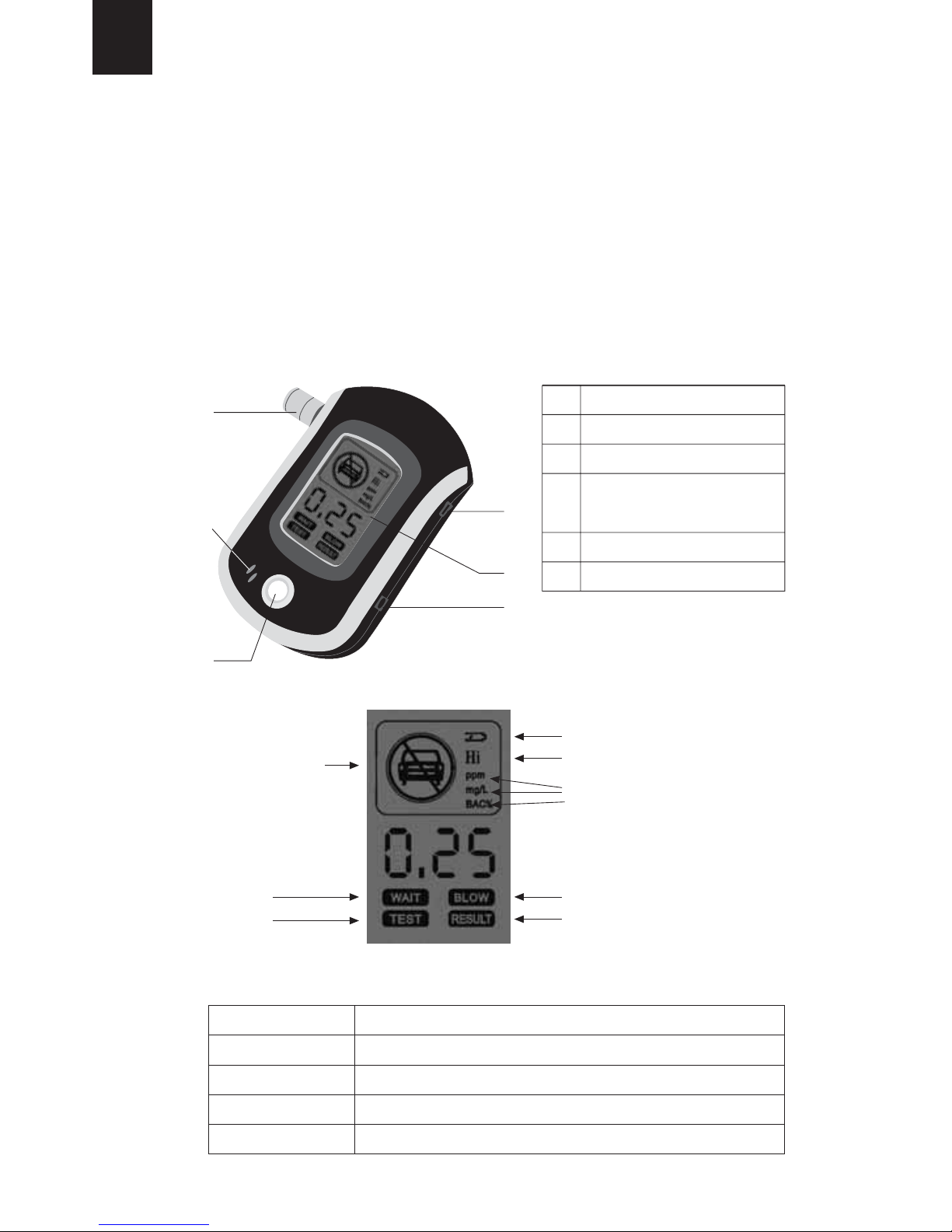

Picture 1
1
2
3
6
5
4
1
2
3
4
5
6
Mouthpiece
Speaker
On button
Hole for external
power
Digital screen
Ventilation orifice
1.1
Operation Guide
Do not drive
Wait
Test
Battery status
High level
Blow
Result
Measurement unit
Digital indications
Operation temperature: -10
o
~50o.
Relative humidity <95%.
Screen: 3 digits with blue backlight.
Dimensions: 103x65x27mm. (LaxAnxAl), <64 grams without batteries.
Approximate useful life of batteries: >200 tests.
1. Structures and Operation Guide
1.1 Picture 1
0.00
Alcohol Content in mg/L format with 3 digits.
20sec. countdown
Warm-up. Countdown.
“C” Ready to blow. Blowing phase.
000 flashing Conversion in work mode and result analysis.
FFF Failure in the sensor or saturated sensor.
Picture 2
8
_
_
_
Page 11
EN
2. Operation Instructions (Smart Design – “In only one button”)
.
2.1. Slide off the cover of the battery compartment located in the back
of the unit and insert 3 AAA 1.5V batteries following the polarity
indications. Then close the cover.
2.2. Press the on button during 1 second. The breath tester will emit a
sound signal and the “Wait” (WAIT) message will appear on the
screen. At this time, a countdown from 20-0 begins and the warmup process starts. When the “Wait” (WAIT) message disappears,
you will hear a sound, the screen shows “Blow” (BLOW), the icon
of the car flashes, and a series of “ccc” appear on the screen. At this
time you may begin the test.
2.3. Breath deeply before carrying out the test and blow directly into the
mouthpiece until you hear a sound signal. The digits “000” will flash
during 4 seconds on the screen, the message “Blow” (BLOW) will
disappear, and the result will appear in a few seconds.
2.4. The breath tester will emit a sound signal once the test has ended,
and the digital screen will show the result during a short period of
time as follows:
If the result of the test is lower that the permitted level, the icon of
the car will only flash. If the result of the test exceeds the permitted
level, the acoustic alarm will make a continuous noise, and the
message “HI” (HIGH LEVEL) and the icon “No Driving” will flash.
This result will remain on the screen during 10 seconds, then the
unit will automatically shutdown after emitting two sound signals.
2.5. If you want to carry out a new test, press the on button and follow
the same instructions.
3. Important
3.1. Avoid hitting or dropping the unit.
3.2. If the place where you carry out the test is not well ventilated, the
device may not work correctly.
3.3. If the breath tester is used with old batteries, the results could be
erroneous. Always install alkaline batteries.
3.4. To assure a reliable measurement, please abstain from drinking,
eating or smoking at least during 15 minutes before carrying out the
test.
9
Page 12
EN
-
-
-
3.5. Please follow instructions carefully. If the breath tester is not used
during a long period of time, disregard the results of the first two
tests; the results could be erroneous. Always carry out a second
validation test to confirm the result.
3.6. For a proper maintenance, always keep the device in a dry and well
ventilated place, in the protective case provided with the product.
3.7. Under normal conditions of use, the useful life of the sensor exceeds
2 years.
3.8. If necessary, use a clean cloth to clean it. Don't use water, solvent
or conventional cleansers, since these could damage the breath
tester.
Troubleshooting common problems:
FAILURE
POSSIBLE REASON SOLUTION
The screen
does not turn on
Batteries
not placed correctly
Insert the batteries
correctly following
the polarity indications
Batteries are too old
Replace the batteries
Failure in the circuit Contact technical service
It does not detect
the presence
of alcohol
The warm-up process
has not been completed
Failure in the circuit
Wait for the warm-up to
conclude
before carrying out the test
Contact technical service
The screen shows
“FFF”and it shuts
down
automatically
The screen indicates
that there is little
batteryand it shuts
down automatically
Failure in the sensor
Contact technical service
Batteries are too old Replace the batteries
10
Page 13
EN
Warning
1. The manufacturer / distributor does not admit responsibility for the
use of the device, since this alcohol testing unit should never be used
with the aim of carrying out tests validated by the authorities, since
these are not legally recognized. The alcohol detector is an instrument
of prevention and its results should only be considered a point of
reference.
2. Do not drive or operate machinery if you suspect or have reason to
suspect your behavior could be affected by an alcohol intake, even
if the test indicates a level of alcohol below 0.25 Mg/L in air.
3. If you drive or operate machinery after drinking alcohol, you do so
at your own risk. There are no express or implicit guarantees in
relation to the use of the device.
4. Liability is only limited to the cost of the unit. The warranty has a
duration of 6 months from the unit’s date of purchase with regard
to any manufacturing defects. If you require technical support
(warranty and operation questions), please contact the CDP Customer
Service Department at 34-902104060 or visit our website:
www.cdpsa.com where you will find further guidelines and
instructions.
Other factors (breath, tobacco, quality of the air etc.) may affect the
measurement, so please use these values as a reference only.
11
Page 14
Manual de instruções
Page 15
PO
Zaphir CDP2000 Manual do utilizador
Descrição do Produto
O alcoolímetro Zaphir CDP2000 é um aparelho de grande precisão para
medir a concentração de álcool na respiração humana. Inclui um avançado
sensor (NM Hot-wire) extremamente sensível e fiável. Além disso, por
ser um modelo de design moderno, compacto e pequeno, é muito prático
como alcoolímetro para utilização pessoal e profissional. Quando a taxa
de álcool ultrapassa o limite estabelecido, o aparelho emite um aviso
sonoro e uma mensagem de alerta no ecrã.
Principais Características
Avançado sensor de álcool (NM Hot-wire).
Tempo de resposta muito rápido.
Montagem através de um sistema SMD que garante uma resposta estável.
Modelo com Modo Inteligente.
Indicadores digitais certos no ecrã.
Ecrã digital com luz azul de fundo.
Design moderno e simples de utilizar.
Avisos acústicos e digitais.
Sistema Auto-check.
Fabricado com um sistema inteligente de poupança de energia.
Especificações técnicas
Tipo de sensor: NM Hot-wire sensor de ˙ltima geração.
Gama de detecão: 0.00~1.00mg/L (0.00~0.20%BAC; 0.00~2.00g/L;
0.00~2.00 0BAC).
Nível de alarme: 0.25mg/L (0.05%BAC, 0.50g/L; 0.50%BAC).
Precisão: desvio padrão inferior a 0.01mg/L no grau de medida de 0 a
0.5 mg/L.
Tempo de resposta: <5 seg.
Tempo de aquecimento: <20 seg.
Bateria: DC4.5V (3xAAA)Pilhas; Electricidade: <120mA.
13
_
Page 16
PO

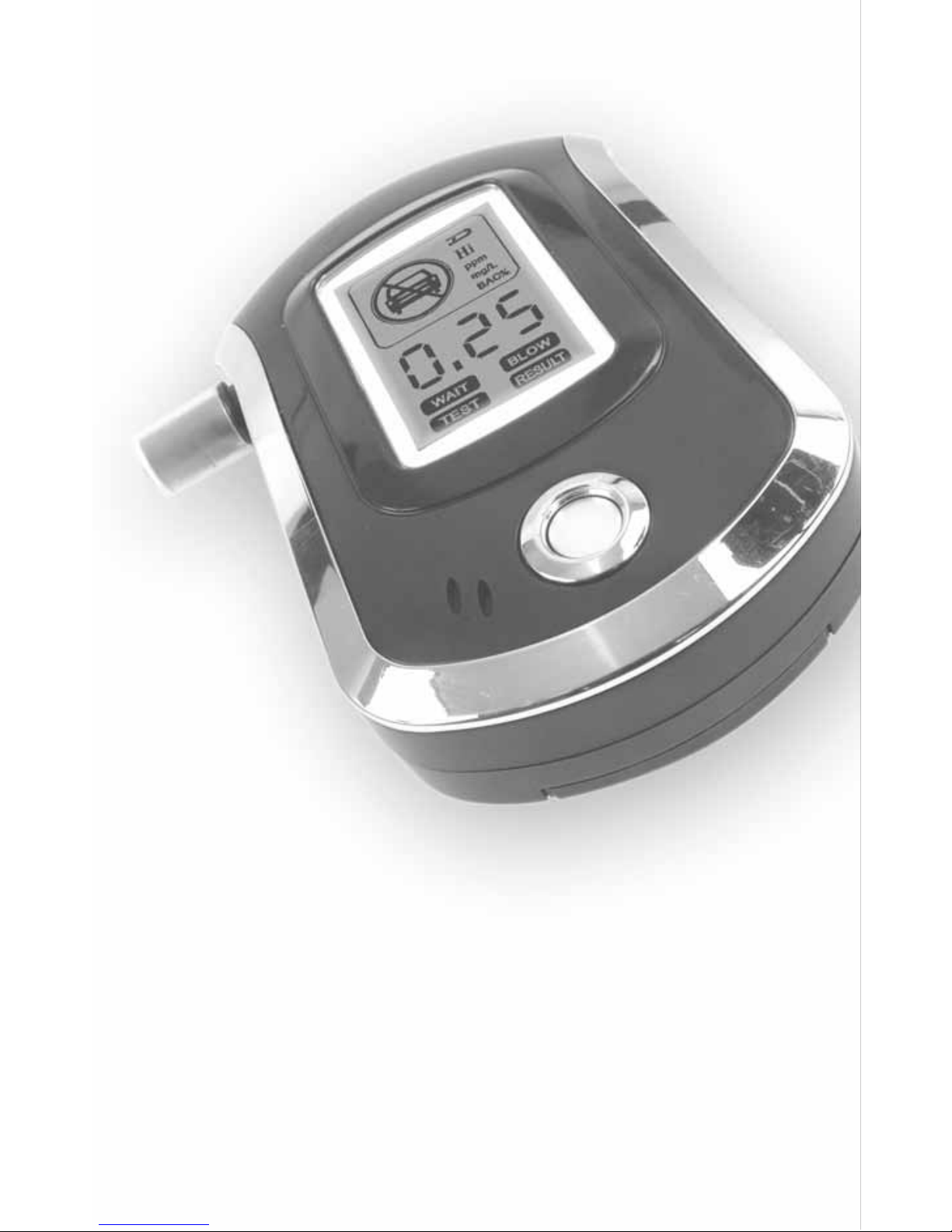

Foto 1
1
2
3
6
5
4
1
2
3
4
5
6
Boquilha
Orifício de som
Botão de acender
Entrada para ligação
ao transformador
Ecrã digital
Orifício de ventilação
1.1 Símbolos no ecrã
Não conduzir
Espere
Teste
Estado das baterías
Nivel alto
Sopre
Resultado
Unidade de medida
Informações digitais
Temperatura de funcionamento: -10
o
~ 50o.
Humidade relativa <95%.
Ecrã: de 3 dígitos com luz azul de fundo.
Dimensões: 103x65x27mm. (CxLxAl).
Peso: <64 g sem pilhas.
Vida útil aproximada da bateria: >200 testes.
1. Estrutura e Instruções
1.1 Foto 1:
0.00
Conteúdo de Álcool em formato mg/L com 3 dígitos.
20 seg. Conta atrás
Aquecimento. Contagem decrescente.
“C” Pronto para soprar. Fase de soprar.
000 intermitente A analisar a amostra.
FFF Erro no sensor ou sensor saturado.
Foto 2
14
_
_
_
Page 17
PO
2. Manual de Instruções (Smart Design – “Tudo num único botão”).
2.1. Remova a tampa do compartimento das pilhas situado na parte de
trás do aparelho e coloque 3 pilhas do tipo AAA 1.5V prestando
atenção ao alinhamento das baterias. A seguir, feche a tampa.
2.2. Carregue no botão de alimentação durante 1 segundo. O alcoolímetro
emite, a seguir, um aviso sonoro e no ecrã aparece o símbolo “Wait”
(AGUARDE). A partir desse momento, começa uma contagem
decrescente de 20-0 e é iniciado o processo de pré-aquecimento.
Quando a mensagem “Wait” (AGUARDE) desaparecer, vai ouvir um
sinal sonoro e no ecrã aparece o símbolo “Blow” (SOPRE).
Intermitentemente, no ecrã aparecem os símbolos de um carro e
“ccc”. Nesse momento pode iniciar o teste.
2.3. Respire profundamente antes de fazer o teste e sopre directamente
pela boquilha até ouvir um aviso sonoro. O símbolo intermitente
“000” aparece no ecrã durante 4 segundos, a mensagem “Blow”
(SOPRE) desaparece e o resultado da amostra aparece em poucos
segundos.
2.4. Irá ouvir um aviso sonoro do resultado da amostra e no ecrã aparece
durante um tempo o resultado da análise da concentração de álcool
da seguinte forma:
Se o resultado do teste for inferior ao nível permitido, só aparece o
símbolo do carro de forma intermitente; Se o resultado do teste for
superior ao nível permitido, o aviso sonoro será continuado e, no
ecrã, aparecem intermitentemente os símbolos “HI” (NÍVEL ALTO)
e “No Driving” (NÃO CONDUZIR). Este resultado permanece no ecrã
durante 10 segundos e, a seguir, o aparelho vai desligarse
automaticamente após um aviso sonoro de dois apitos.
2.5. Se quiser efectuar outro teste, carregue novamente no botão para
ligar o alcoolímetro e repita o processo segundo as instruções acima
referidas.
3. Importante
3.1. Evite quedas e golpes.
3.2. Se o local onde vai efectuar o teste não estiver bem arejado ou em
ambientes pouco ventilados, o aparelho pode não funcionar
correctamente.
15
Page 18
PO
-
-
-
3.3. No caso de utilizar o alcoolímetro com as baterias muito gastadas,
os resultados poderiam ser erróneos. Use sempre pilhas alcalinas.
3.4. Para assegurar a fiabilidade do alcoolímetro, mas comeu, bebeu ou
fumou, espero pelo menos 15 minutos antes de efectuar o teste.
3.5. Por favor, leia com atenção as instruções. Se o alcoolímetro não for
utilizado durante um tempo prolongado, quando quiser fazer um
teste, não tenha em conta os resultados das duas primeiras análises,
porque os resultados poderiam não ser correctos. Efectue sempre
uma segunda análise de validação para confirmar o resultado.
3.6. Para uma boa manutenção do aparelho, guarde sempre o seu
alcoolímetro num lugar seco e bem ventilado, no estojo de protecção
fornecido juntamente com o produto.
3.7. Em condições normais de utilização, a vida útil do sensor é superior
a 2 anos.
3.8. Se necessário, utilize um pano seco para limpar o aparelho. NÃO
empregue água, dissolventes ou quaisquer outros produtos de
limpeza, poderiam avariar o aparelho.
Soluções para problemas comuns:
FALHA
CAUSA PROVÁVEL SOLUÇÃO
O ecrã não acende
Pilhas mal colocadas
Coloque as pilhas correctamente
tendo em consideração
o alinhamento
Pilhas gastas Substitua as pilhas
Avaria no circuito Contacte o suporte técnico
Não detecta a
presença de álcool
Não foi completado o
processo de aquecimento
Avaria no circuito
Antes de efectuar a análise,
aguarde até terminar o processo
de pré-aquecimento
Contacte o suporte técnico
No ecrã aparece o
símbolo “FFF”
e o aparelho desliga
automaticamente
O ecrã indica que
as pilhas estão em
baixo e apaga
automaticamente
Avaria no sensor
Contacte o suporte técnico
Pilhas gastas Substitua as pilhas
16
Page 19
PO
Precauções
1. O fabricante/distribuidor não se responsabiliza da utilização deste
aparelho. Este alcoolímetro nunca deve ser empregue com a finalidade
de efectuar testes validados pelas forças de segurança porque podem
não estar legalmente reconhecidos. O medidor de álcool é um aparelho
de prevenção e despistagem e os resultados devem ser considerados
unicamente como uma medida orientadora.
2. Não conduza ou manipule máquinas se suspeitar ou tem razões para
supor que o seu comportamento pode estar a sofrer alterações pelo
consumo de álcool, mesmo que o teste indique uma taxa de álcool
inferior a 0,25 mg/L no ar.
3. Se conduzir ou manipular qualquer tipo de máquina após ter
consumido álcool, tem de assumir o risco que implica. Não há
garantias expressas ou implícitas relativamente à utilização do
aparelho.
4. A responsabilidade cinge-se unicamente ao valor do aparelho.
A garantia é de 6 meses a contar da data de compra, para qualquer
defeito de fabrico. No caso de necessitar suporte técnico por qualquer
razão (garantia e consultas de funcionamento) pode contactar com
o departamento de Atenção ao Cliente da CDP, ligando para o
902 10 40 60, ou através da nossa Web: www.cdpsa.es onde vai
receber informações certas para qualquer incidência.
Muitas outras causas (hálito, tabaco, qualidade do ar etc. . . . ) podem
interferir no teste. Por isso, os resultados obtidos devem ser tidos em
consideração unicamente como referência.
17
Page 20
www.cdpsa.es
Atención al Cliente: 902 104 060
Pol. Ind. P-29
28400 COLLADO VILLALBA - Madrid
Loading...
