CD 246618, 248448A User Manual

Download

Page 1

globalindustrial.ca

Distribucion Industrial Globales S DE RL DE CF

Assembly Instructions Instrucciones de Ensamblaje Directives d’assemblage

Customer Service

US: 888-628-3466

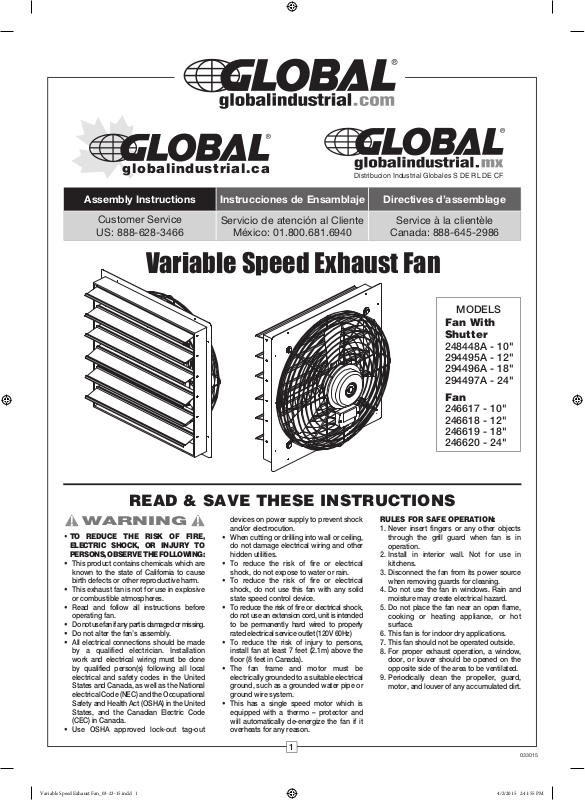

Variable Speed Exhaust Fan

Servicio de atención al Cliente

México: 01.800.681.6940

Service à la clientèle

Canada: 888-645-2986

MODELS

Fan With Shutter

248448A - 10" 294495A - 12" 294496A - 18" 294497A - 24"

Fan

246617 - 10" 246618 - 12" 246619 - 18" 246620 - 24"

READ & SAVE THESE INSTRUCTIONS

WARNING

• TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

• This product contains chemicals which are

known to the state of California to cause birth defects or other reproductive harm.

• This exhaust fan is not for use in explosive

or combustible atmospheres.

• Read and follow all instructions before

operating fan.

• Do not use fan if any part is damaged or missing.

• Do not alter the fan’s assembly.

• All electrical connections should be made

by a qualified electrician. Installation work and electrical wiring must be done by qualified person(s) following all local electrical and safety codes in the United States and Canada, as well as the National electrical Code (NEC) and the Occupational Safety and Health Act (OSHA) in the United States, and the Canadian Electric Code (CEC) in Canada.

• Use OSHA approved lock-out tag-out

devices on power supply to prevent shock and/or electrocution.

• When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.

• To reduce the risk of fire or electrical shock, do not expose to water or rain.

• To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control device.

• To reduce the risk of fire or electrical shock, do not use an extension cord, unit is intended to be permanently hard wired to properly rated electrical service outlet (120V 60Hz)

• To reduce the risk of injury to persons, install fan at least 7 feet (2.1m) above the floor (8 feet in Canada).

• The fan frame and motor must be electrically grounded to a suitable electrical ground, such as a grounded water pipe or ground wire system.

• This has a single speed motor which is equipped with a thermo – protector and will automatically de-energize the fan if it overheats for any reason.

RULES FOR SAFE OPERATION:

1. Never insert fingers or any other objects through the grill guard when fan is in operation.

2. Install in interior wall. Not for use in kitchens.

3. Disconnect the fan from its power source when removing guards for cleaning.

4. Do not use the fan in windows. Rain and moisture may create electrical hazard.

5. Do not place the fan near an open flame, cooking or heating appliance, or hot surface.

6. This fan is for indoor dry applications.

7. This fan should not be operated outside.

8. For proper exhaust operation, a window, door, or louver should be opened on the opposite side of the area to be ventilated.

9. Periodically clean the propeller, guard, motor, and louver of any accumulated dirt.

033015

Variable Speed Exhaust Fan_03-23-15.indd 1 4/2/2015 2:41:55 PM

Page 2

1-800-645-2986

Assembly Instructions

Variable Speed Exhaust Fan

C Max

(Open Louver)

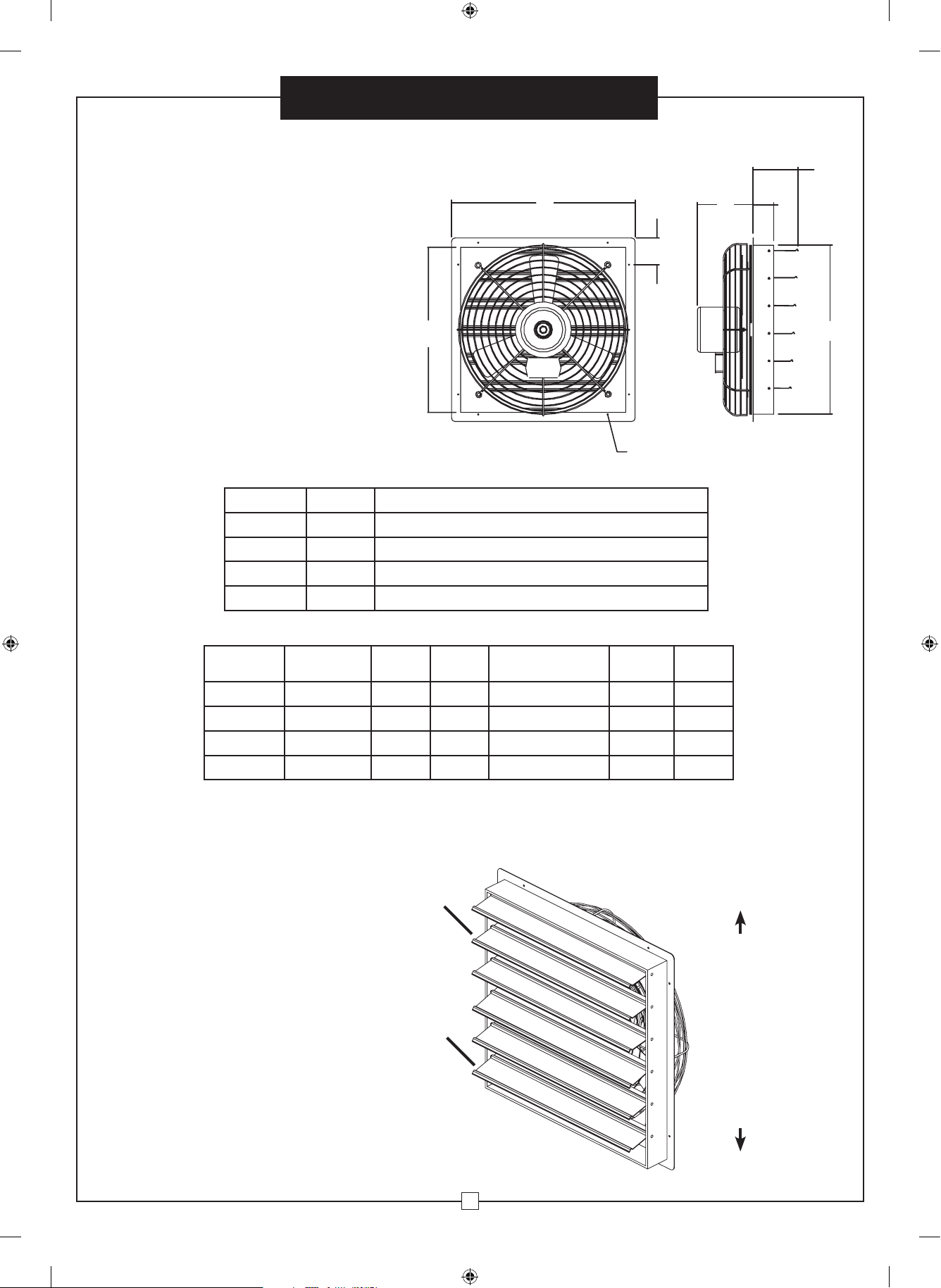

SHUTTER INSTALLATION INSTRUCTIONS

1. The unit has to be securely mounted

in a rigid framework. See chart below for the recommended wall hole sizes.

Mounting hardware is not included.

Use appropriate hardware for wall

condition.

Model Size Recommended rough in hole size

248448A 10" 10.5" square hole 294495A 12" 12.5" square hole 294496A 18" 19" square hole

E D

31/2"

1/4" x 1/2" Slot

294497A 24" 25" square hole

Model Diameter A B C Max.

248448A 10" 13" 10" 5" 21/2" 6" 294495A 12" 15" 12" 51/2" 21/2" 6" 294496A 18" 21" 18" 51/2" 21/2" 7" 294497A 24" 27" 24" 5

2. Be sure when mounted that the louver

blades will open upward.

(Open Louver)

/2" 21/2" 8"

D E

TOP

BOTTOM

Variable Speed Exhaust Fan_03-23-15.indd 2 4/2/2015 2:41:55 PM

Page 3

1-800-645-2986

Variable Speed Exhaust Fan

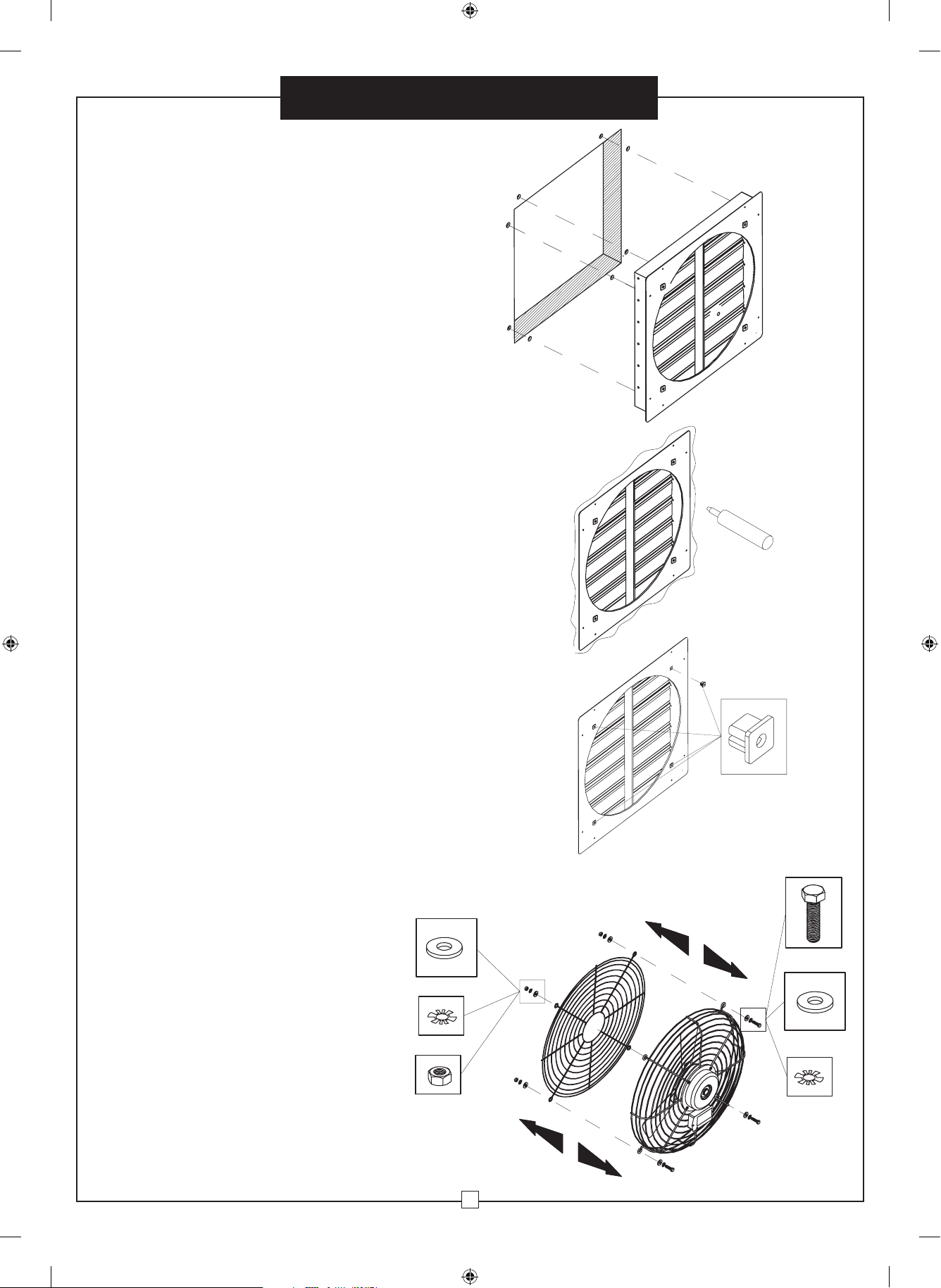

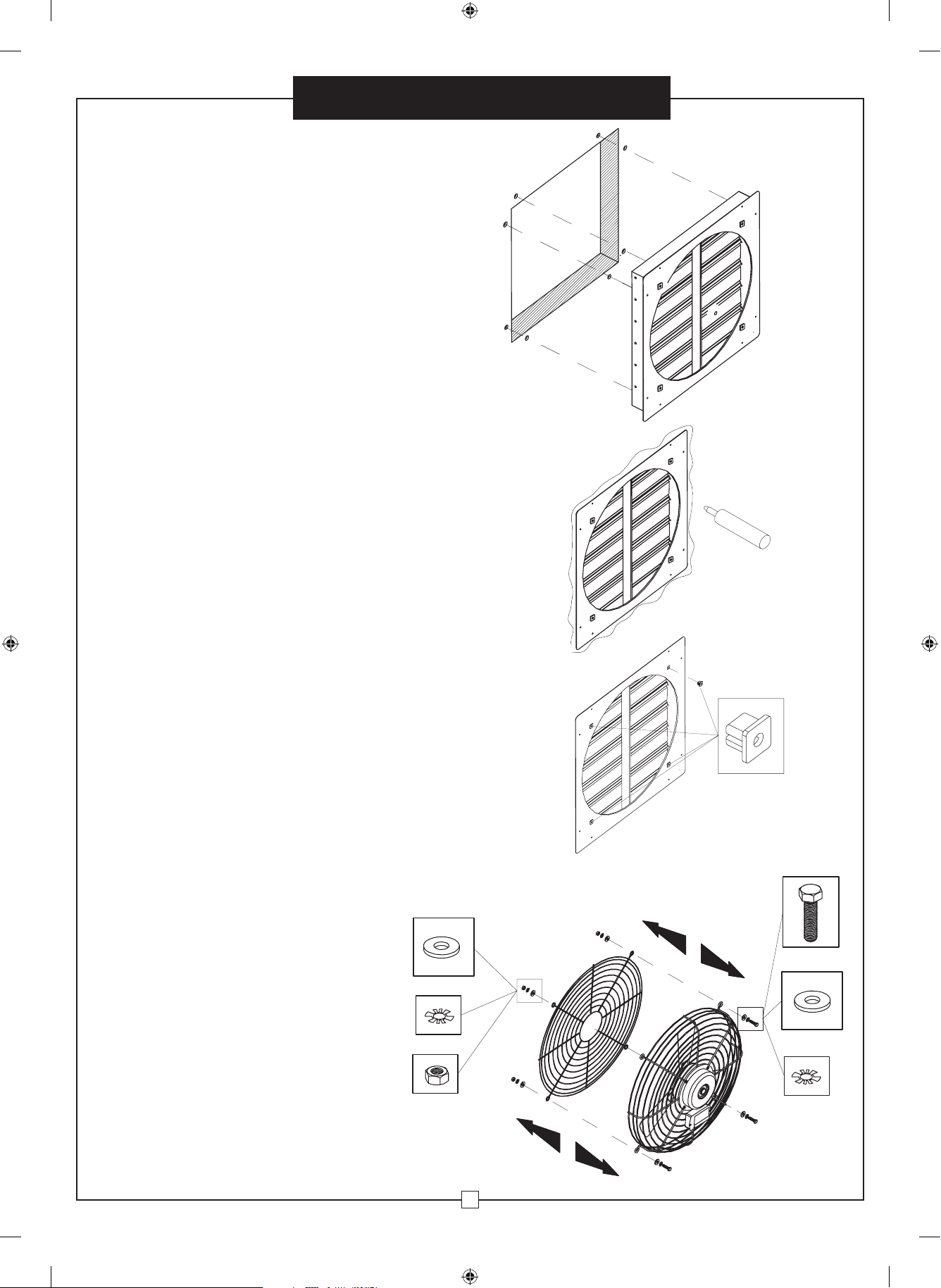

3. Use appropriate screws for framework

and wall conditions.

To mount louver assembly, use the

eight pre-punched 1/4 mounting holes of the louver assembly to attach the unit to the framework.

4. Seal the joint between the wall and the

louver with silicon or any other sealer.

x 1/2" slotted

Assembly Instructions

5. Insert the square plastic plugs into

the square holes on corner gussets located on the back side of the shutter.

6. Remove screws, washers and nuts

from the protective screen of the fan.

Variable Speed Exhaust Fan_03-23-15.indd 3 4/2/2015 2:41:56 PM

Page 4

1-800-645-2986

Assembly Instructions

Variable Speed Exhaust Fan

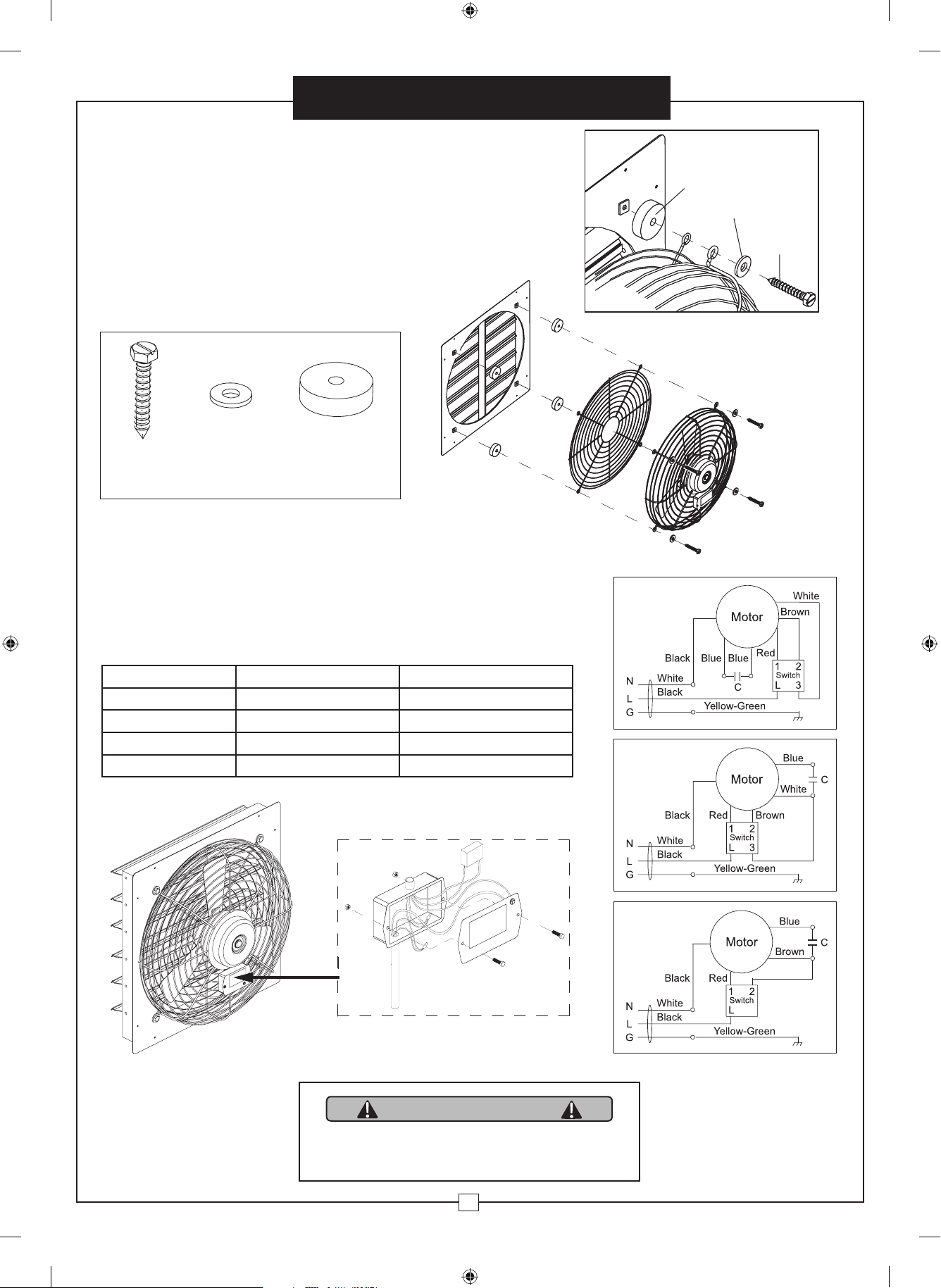

7. Use bolts H1 and washers H2 and

vibration pad H3 to assemble motor/ fan-guard to inner fan guard to louverassembly.

Bolt Flat Washer Vibration Pad

H1 H2 H3

4 Pieces 4 Pieces 4 Pieces

FAN INSTALLATION INSTRUCTIONS

8. Connect power to the motor, using the appropriate wiring

method. Place all connections inside junction box.

Wiring Diagram Model Rating (120V 60Hz)

A 246617 45W, 0.38A

A 246618 65W, 0.55A

B 246619 160W, 1.25A

C 246620 245W, 2.2A

Junction Box

Red

WARNING

This product contains chemicals which are

known to the state of California to cause birth

defects or other reproductive harm.

Variable Speed Exhaust Fan_03-23-15.indd 4 4/2/2015 2:41:57 PM

Page 5

globalindustrial.ca

Distribucion Industrial Globales S DE RL DE CF

Assembly Instructions Instrucciones de Ensamblaje Directives d’assemblage

Customer Service

US: 888-628-3466

Servicio de atención al Cliente

México: 01.800.681.6940

Service à la clientèle

Canada: 888-645-2986

Ventilador de Extracción de Velocidad Variable

MODELOS

Ventilador con Persiana

248448A - 10" 294495A - 12" 294496A - 18" 294497A - 24"

Ventilador

246617 - 10" 246618 - 12" 246619 - 18" 246620 - 24"

LEA Y GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA

• PARA REDUCIR EL RIESGO DE INCENDIOS,

DESCARGAS ELÉCTRICAS O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:

• Este producto contiene químicos que son conocidos por el estado de California como causante de defectos de nacimiento u otros daños reproductivos.

• Este ventilador de extracción no es para uso en atmósferas explosivas o combustibles.

• Lea y siga todas las instrucciones antes de utilizar el ventilador.

• No utilice el ventilador si alguna pieza esta dañada o faltante.

• No modificar el montaje del ventilador.

• Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado. El trabajo de instalación y cableado eléctrico debe ser realizado por persona (s) calificada siguiendo todas las regulaciones locales eléctricos y los códigos de seguridad en los Estados Unidos y Canadá, así como El Código Eléctrico Nacional (NEC) y la Ley de Seguridad Ocupacional (OSHA) Salud de los Estados Unidos, y la

Código Eléctrico Canadiense (CEC) en Canadá.

•

Use dispositivos tag-out lock-out aprovados por OSHA para poder evitar electrocución.

• Al cortar o perforar la pared o el techo, no dañe el cableado eléctrico ni otros servicios ocultos.

• Para reducir el riesgo de incendio o descarga eléctrica, no exponga a agua o la lluvia.

•

Para reducir el riesgo de incendio o descarga eléctrica, no utilice este ventilador con ningún dispositivo de control de velocidad de estado sólido.

•

Para reducir el riesgo de incendio o descarga eléctrica, no use un cable de extensión, la unidad debe ser permanentemente conectada a una toma de servicio de energía eléctrica (120V 60Hz).

•

Para reducir el riesgo de lesiones a las personas, la instalación del ventilador debe ser al menos a 7 pies (2,1 m) por encima del piso (8 pies en Canadá).

• El marco del ventilador y el motor deben estar conectados a tierra a una toma de tierra eléctrica adecuada, tal como una tubería de agua conectada a tierra o sistema de cable a tierra.

• Esto tiene un solo motor de velocidad que está equipado con un protector térmico que desactivará el ventilador de forma automática si se sobrecalienta por cualquier razón.

NORMAS PARA UNA OPERACIÓN SEGURA:

1. Nunca introduzca los dedos o cualquier otro objeto a través de la parrilla cuando el ventilador está en funcionamiento.

2. Instale en la pared interior. No debe utilizarse en cocinas.

3. Desconecte el ventilador de la fuente de alimentación antes de remover la parrila para labores de limpieza.

4. No utilice el ventilador en las ventanas. La lluvia y la humedad pueden crear peligro eléctrico.

5. No coloque el ventilador cerca de una llama abierta, horno, o superficie caliente.

6. Este ventilador es para aplicaciones interiores y secas.

7. Este ventilador no debe ser utilizado en exteriores.

8. Para un correcto funcionamiento de escape, una ventana, puerta o persiana deben abrirse en el lado opuesto del área a ser ventilada.

9. Limpie periódicamente la suciedad acumulada sobre la hélice, el motor y la rejilla.

Variable Speed Exhaust Fan_03-23-15.indd 5 4/2/2015 2:41:57 PM

Page 6

01.800.681.6940

Instrucciones de Ensamblaje

Ventilador de Extracción de Velocidad Variable

C Max

(Persiana Abierta)

INSTRUCCIONES DE INSTALACIÓN DE LA PERSIANA

1. La unidad debe ser firmemente

montada a un marco rígido. Vea la tabla inferior con tamaños de agujeros de pared recomendados.

El hardware de montaje no está

incluido.

Use hardware apropiado según el tipo

de pared.

Modelo Tamaño Tamaño de agujero recomendado

248448A 10" 10.5" agujero cuadrado 294495A 12" 12.5" agujero cuadrado 294496A 18" 19" agujero cuadrado

E D

31/2"

1/4" x 1/2" Ranura

294497A 24" 25" agujero cuadrado

Modelo Diámetro A B C Max.

248448A 10" 13" 10" 5" 21/2" 6" 294495A 12" 15" 12" 51/2" 21/2" 6" 294496A 18" 21" 18" 51/2" 21/2" 7" 294497A 24" 27" 24" 5

2. Asegúrese de que las hojas de la persiana

se abren hacia arriba durante la instalación.

(Persiana Abierta)

/2" 21/2" 8"

D E

PARTE DE

ARRIBA

PARTE DE

ABAJO

Variable Speed Exhaust Fan_03-23-15.indd 6 4/2/2015 2:41:57 PM

Page 7

01.800.681.6940

Ventilador de Extracción de Velocidad Variable

3. Use tornillos apropiados para cada

determinado tipo de pared.

Para montar la persiana, use las

8 1/4" x 1/2" ranuras de montaje para ensamblar la unidad al marco de la pared.

4. Selle la junta entre la pared y la persiana

con silicona u otro sellante.

Instrucciones de Ensamblaje

5. Inserte los tapones plásticos de la

imagen en los agujeros cuadrados de las esquinas localizados en la parte trasera de la persiana.

6. Remueva los tornillos, arandelas y

tuercas de la rejilla de protección del ventilador.

Variable Speed Exhaust Fan_03-23-15.indd 7 4/2/2015 2:41:57 PM

Page 8

01.800.681.6940

Instrucciones de Ensamblaje

Ventilador de Extracción de Velocidad Variable

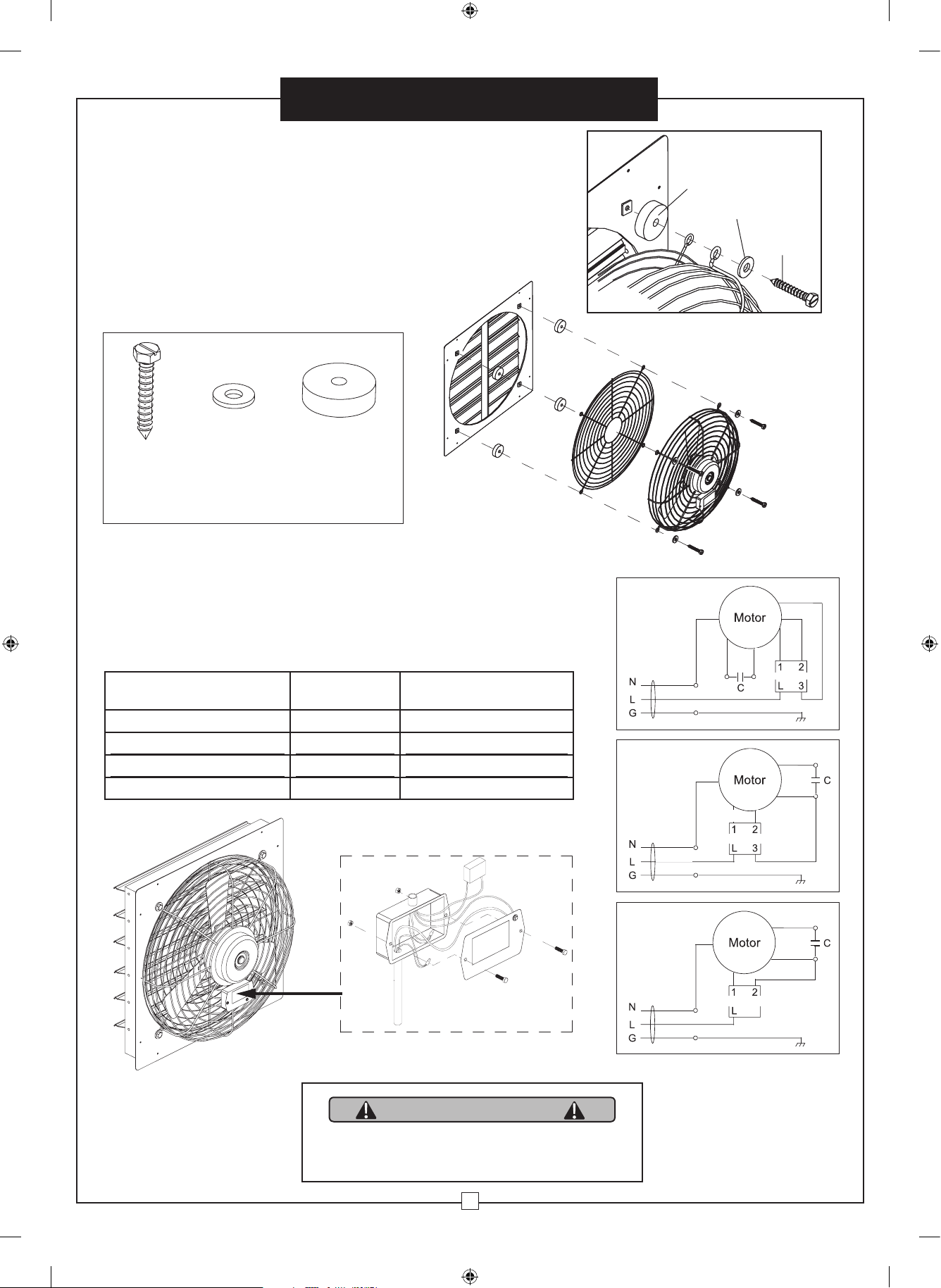

7. Use tornillos H1 y arandelas H2 y

almohadilla antivibración H3 para ensamblar el ventilador a la persiana.

Tornillo Arandela Almohadilla

Plana Antivibración

H1 H2 H3

4 Piezas 4 Piezas 4 Piezas

INSTRUCCIONES DE INSTALACIÓN DEL VENTILADOR

8. Connecte la alimentación eléctrica al motor usando el cableado de

conexión adecuado. Situe todas las conexiones dentro de la caja de conexiones.

Diagrama de Conexión

A 246617 45W, 0.38A A 246618 65W, 0.55A B 246619 160W, 1.25A

Modelo Especificación

(120V 60Hz)

246620 245W, 2.2A

Caja de Conexiones

Negro

Blanco

Negro

Blanco

Negro

Blanco

Negro

Azúl Azúl

Amarillo/Verde

Rojo

El Interruptor

Amarillo/Verde

Rojo

El Interruptor

Amarillo/Verde

Blanco

Marrón

Rojo

El Interruptor

Azúl

Blanco

Marrón

Rojo

Azúl

Marrón

Rojo

ADVERTENCIA

Este producto contiene químicos que son conocidos

por el estado de California como causantes de

defectos de nacimiento y otros daños reproductivos.

Variable Speed Exhaust Fan_03-23-15.indd 8 4/2/2015 2:41:58 PM

Page 9

globalindustrial.ca

Distribucion Industrial Globales S DE RL DE CF

Assembly Instructions Instrucciones de Ensamblaje Directives d’assemblage

Customer Service

US: 888-628-3466

Servicio de atención al Cliente

México: 01.800.681.6940

Service à la clientèle

Canada: 888-645-2986

Ventilateur d’extraction à vitesse variable

MODÈLES

Ventilateur avec volets

248448A - 10" 294495A - 12" 294496A - 18" 294497A - 24"

Ventilateur

246617 - 10" 246618 - 12" 246619 - 18" 246620 - 24"

LIRE ET CONSERVER CES DIRECTIVES

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE FEU, DE CHOC ÉLECTRIQUE OU DE BLESSURE, RESPECTER LES CONSIGNES SUIVANTES:

• Ce produit contient des agents chimiques considérés par l’État de la Californie comme causant des malformations congénitales ou d’autres dommages au fœtus.

• Ne pas utiliser ce ventilateur d’extraction dans une atmosphère explosive ou combustible.

• Lire et respecter toutes les directives avant d’utiliser le ventilateur.

• Ne pas utiliser le ventilateur si l’une de ses pièces est endommagée ou manquante.

• Ne pas altérer le ventilateur.

•

Tous les branchements électriques doivent être réalisés par un électricien qualifié. L’installation et le raccordement électriques doivent être effectués par des personnes qualifiées, conformément aux codes de l’électricité et de sécurité des États-Unis et du Canada, ainsi que du National Electrical Code (NEC) et de l’Occupational Safety and Health Act (OSHA) des États-Unis, et du Code canadien de l’électricité.

• Utiliser des dispositifs de verrouillage et

• Ne pas endommager le câblage électrique et

•

• Pour éviter tout risque d’incendie ou

• Pour éviter tout risque de blessure, installer le

•

CONSIGNES DE SÉCURITÉ:

d’étiquetage sur l’alimentation électrique afin de prévenir les chocs électriques et l’électrocution.

les autres services publics cachés en coupant ou en perçant un mur ou un plafond. Pour éviter tout risque d’incendie ou d’électrocution, ne pas exposer à l’eau ou à la pluie. Pour éviter tout risque d’incendie ou d’électrocution, ne pas utiliser ce ventilateur avec un dispositif de contrôle de la vitesse à semi-conducteurs.

d’électrocution, ne pas utiliser de rallonge. Le ventilateur est conçu pour être branché en permanence (par câble) à une prise électrique de calibre adéquat (120 V 60 Hz).

ventilateur à au moins 7 pi (2,1 m) du sol (8 pi [2,4 m] au Canada). Le boîtier et le moteur du ventilateur doivent être mis à la terre en utilisant des méthodes convenables, dont une conduite d’eau ou des fils de mise à la terre. Le moteur à vitesse unique de ce ventilateur est doté d’un dispositif thermoprotecteur qui éteindra automatiquement le ventilateur en cas de surchauffe.

1. Ne jamais insérer les doigts ou tout autre objet

2. Installer dans un mur intérieur. Ne pas utiliser

3. Débrancher l’alimentation électrique du

4. Ne pas utiliser le ventilateur dans une fenêtre.

5. Ne pas placer le ventilateur à proximité de

6. Ce ventilateur est conçu pour un usage intérieur

7. Ne pas utiliser ce ventilateur à l’extérieur.

8. Pour une extraction adéquate, ouvrir une

9. Nettoyer les pales, la grille, le moteur et la grille

dans la grille lorsque le ventilateur fonctionne.

dans une cuisine.

ventilateur avant de retirer la grille pour la nettoyer.

La pluie et la moisissure pourraient provoquer un danger électrique.

flammes nues, d’un appareil de cuisson ou de chauffage, ou d’une surface chaude.

dans un environnement sec.

fenêtre, une porte ou une grille d’aération du côté opposé de l’endroit à aérer.

d’aération régulièrement.

Variable Speed Exhaust Fan_03-23-15.indd 9 4/2/2015 2:41:58 PM

Page 10

01.800.681.6940

Directives d'assemblage

Ventilateur d’extraction à vitesse variable

C Max

(Grille d’aération

ouverte)

DIRECTIVES D’INSTALLATION DES VOLETS

1. L’unité doit être fixée solidement à

un mur rigide. Le tableau ci-dessous indique les dimensions recommandées pour les trous de mur.

Outils non compris.

Utiliser les outils qui conviennent au

type de mur.

Modèle Taille Dimension préliminaire recommandée

248448A 10 po Trou carré de 10,5 po 294495A 12 po Trou carré de 12,5 po 294496A 18 po Trou carré de 19 po 294497A 24 po Trou carré de 25 po

E D

31/2"

1/4" x 1/2" Rainure

Modèle Diamètre A B C max.

248448A 10 po 13 po 10 po 5 po 2½ po 6 po 294495A 12 po 15 po 12 po 5½ po 2½ po 6 po 294496A 18 po 21 po 18 po 5½ po 2½ po 7 po 294497A 24 po 27 po 24 po 5½ po 2½ po 8 po

2. S’assurer que les lames de la grille

d’aération s’ouvriront vers le haut une fois l’installation terminée.

(grille d’aération ouverte)

D E

HAUT

BAS

Variable Speed Exhaust Fan_03-23-15.indd 10 4/2/2015 2:41:58 PM

Page 11

01.800.681.6940

Ventilateur d’extraction à vitesse variable

3. Utiliser les vis qui conviennent au mur.

Fixer la grille d’aération au mur à l’aide

des huit fentes de fixation de ¼ po x ½ po de la grille d’aération.

4. Sceller le joint entre le mur et la grille

d’aération avec du silicone ou tout autre scellant.

Directives d'assemblage

5. Insérer les chevilles de plastique dans

les trous carrés des cornières à l’arrière des volets.

6. Enlever les vis, les rondelles et les

boulons de la grille de protection du ventilateur.

Variable Speed Exhaust Fan_03-23-15.indd 11 4/2/2015 2:41:58 PM

Page 12

01.800.681.6940

Directives d'assemblage

Ventilateur d’extraction à vitesse variable

7. Utiliser les boulons H1, les rondelles H2

et les rondelles antivibrations H3 pour fixer le moteur/grille de protection, la grille de protection interne et la grille d’aération.

Boulon Rondelle Rondelle

Plate Antivibrations

H1 H2 H3

4 pièces 4 pièces 4 pièces

DIRECTIVES D’INSTALLATION DU VENTILATEUR

8. Brancher l’alimentation électrique du moteur selon le schéma de

câblage ci-dessous.

Placer toutes les connexions à l’intérieur de la boîte de jonction.

Schéma de câblage

A 246617 45 W, 0,38 A A 246618 65 W, 0,55 A B 246619 160 W, 1,25 A

Modèle Calibre

(120 V 60 Hz)

246620 245 W, 2,2 A

Boîte de jonction

Noir

Blanc

Noir

Blanc

Noir

Blanc

Noir

Moteur

Bleu Bleu

Jaune/Vert

Moteur

Rouge

Interrupteur L

Jaune/Vert

Moteur

Rouge

Interrupteur L

Jaune/Vert

Blanc

Brun

Rouge

Interrupteur L

Bleu

Blanc

Brun

Rouge

Bleu

Brun

Rouge

AVERTISSEMENT

Ce produit contient des agents chimiques considérés par

l’État de la Californie comme causant des malformations

congénitales ou d’autres dommages au fœtus.

Variable Speed Exhaust Fan_03-23-15.indd 12 4/2/2015 2:41:58 PM
