CC LAB La Boite concept CUBE Users manual

CUBE

NOTICE / USER MANUAL

1

2

FR

FRANÇAIS p. 4 à 35

EN

ENGLISH p. 36 to 66

3

SOMMAIRE

I. INFORMATIONS DE SÉCURITÉ p.6

1.1. LES ÉTAPES À SUIVRE p.6

1.2. LES AVERTISSEMENTS p.8

II. LA GARANTIE p.16

III. PRÉSENTATION DE VOTRE CUBE p.19

3.1. CONTENU DU CARTON p.19

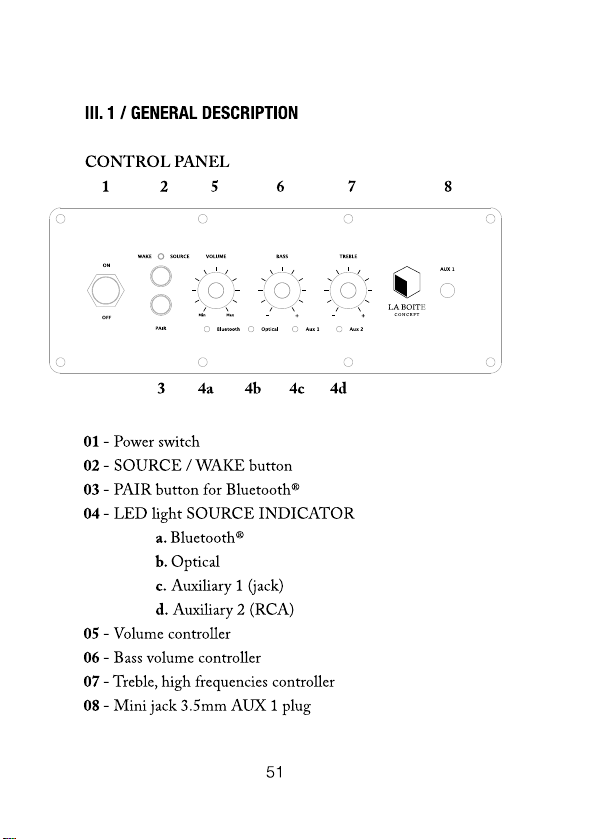

3.2. DESCRIPTION GÉNÉRALE p.20

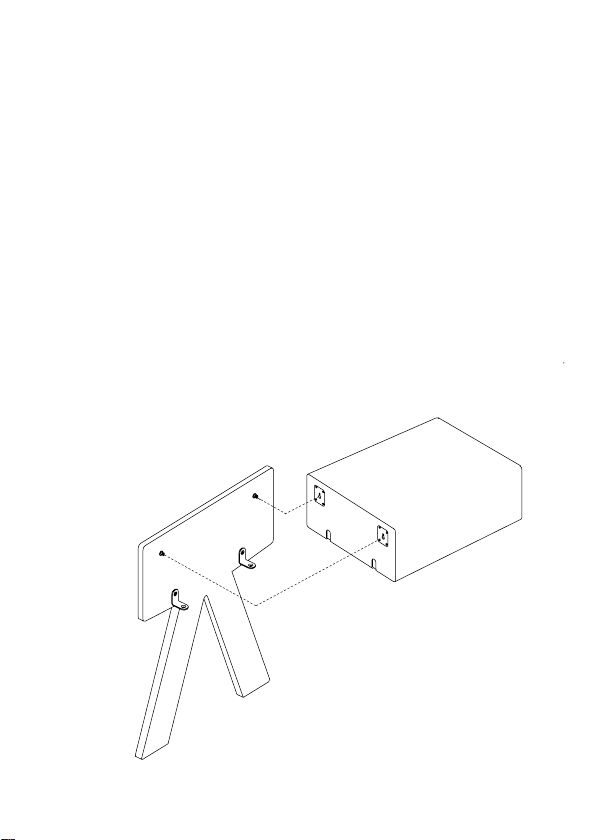

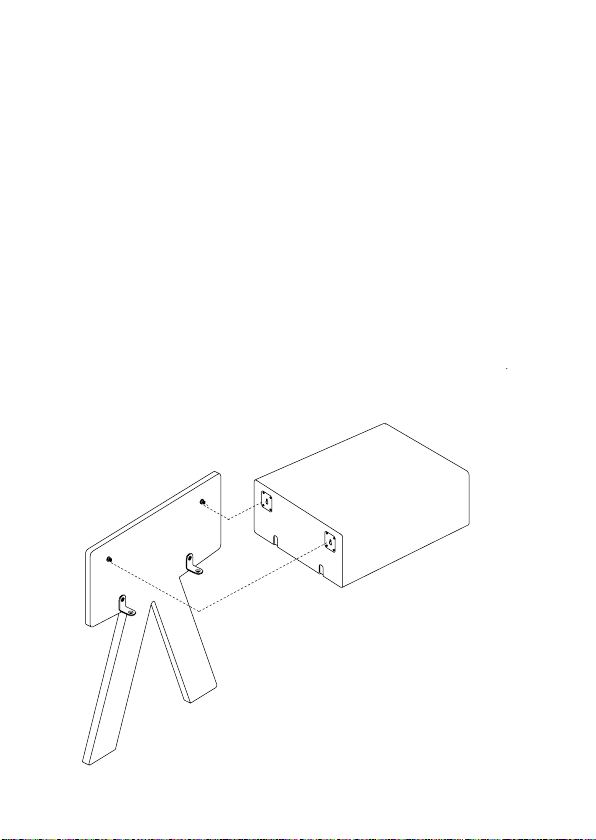

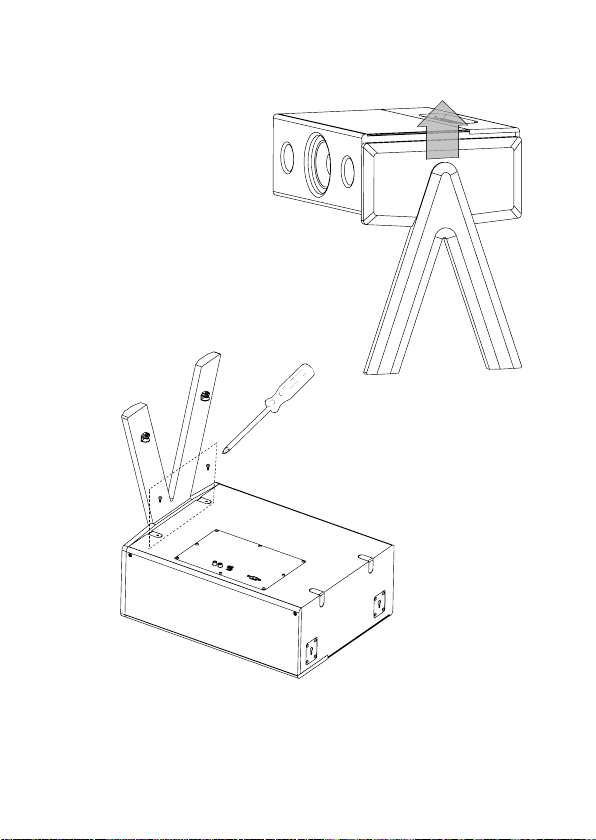

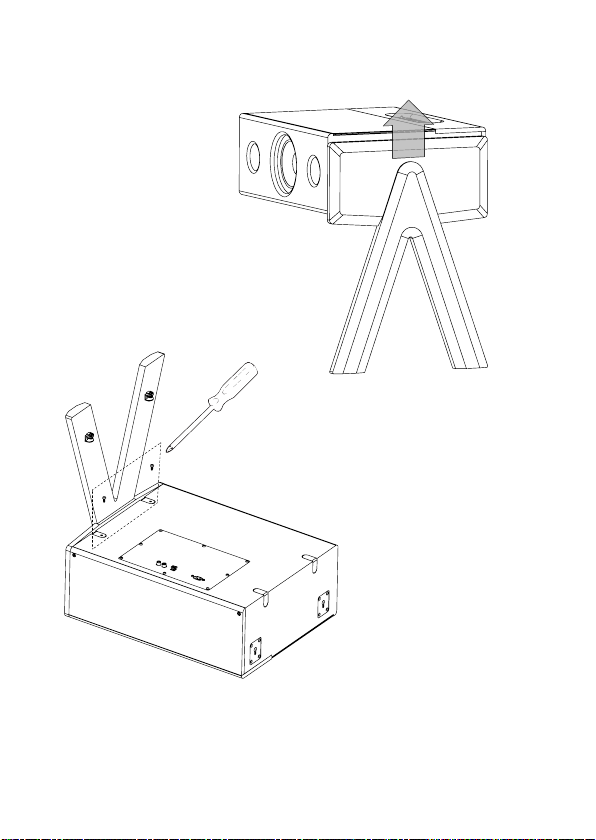

IV. LE MONTAGE DES PIEDS p.22

V. LE FONCTIONNEMENT p.24

5.1. POSITIONNEMENT IDÉAL DU CUBE DANS VOTRE PIÈCE p.24

5.2. ALLUMER/ARRÊTER L’APPAREIL p.26

5.3. CHOIX DE VOTRE SOURCE p.27

4

VI. UTILISATION DU CUBE AVEC VOS APPAREILS p.28

6.1. FONCTIONNEMENT DU BLUETOOTH® p.28

6.2. CONNEXION DES SOURCES PAR CÂBLES p.30

VII. COMMENT FAIRE ? p.32

7.1. POUR NETTOYER VOTRE CUBE p.32

7.2. PAS D’ALIMENTATION p.32

7.3. IL N’Y A PAS DE SON p.32

7.4. LE SON SUBIT DES DISTORSIONS
OU DES BOURDONNEMENTS p.33

7.5. IL Y A UN BRUIT DE FOND ET INTERFÉRENCES INDÉSIRABLES p.33

VIII. RÉCAPITULATIF TECHNIQUE p.34

5

I / INFORMATIONS DE SÉCURITÉ

I. 1 / LES ÉTAPES À SUIVRE

1 - Lisez les instructions.
2 - Conservez les instructions.
3 - Respectez tous les avertissements.
4 - Suivez toutes les instructions.
5 - N’utilisez pas cet appareil à proximité d’un point d’eau.
6 - Nettoyez uniquement l’appareil avec un linge sec.
7 - Ne bloquez jamais les ouvertures. Procédez à l’installa-

tion en respectant les instructions du fabricant.
8 - N’installez jamais l’appareil près d’une source de chaleur
comme un radiateur, une bouche d’air chaud, une cuisinière
ou tout autre appareil (y compris un amplicateur audio)
qui génère de la chaleur.
9 - Respectez le principe de sécurité de la che polarisée ou
de type terre. Une che polarisée est dotée de deux broches,
et l’une est plus grande que l’autre.
Une che de type terre dispose de deux broches et d’une
troisième de type terre. La grande broche ou la troisième
broche sont fournies pour votre sécurité. Si la che fournie
ne s’adapte pas à votre prise électrique, consultez un électri­cien pour procéder au remplacement de la prise électrique
obsolète.

6

10 - Protégez le cordon d’alimentation pour empêcher que
l’on ne marche dessus ou qu’il ne soit pincé, en particulier
au niveau des ches, des prises de courant et de son point de
sortie de l’appareil.
11 - Utilisez uniquement des xations et accessoires recom­mandés par le fabricant.
12 - Utilisez le CUBE uniquement sur son piètement d’ori­gine.
13 - Ne pas utiliser le CUBE en tant que chaise, tabouret,
escabeau ou tout autre utilisation pouvant provoquer une
charge excessive sur celui-ci.

14 - Débrancher l’appareil en cas d’orage ou si vous ne l’uti­lisez pas pendant une longue période.
15 - Coner tous les travaux de maintenance à du person­nel spécialisé et qualié. Des réparations sont nécessaires
lorsque l’appareil a été endommagé : en cas de dégats sur
le cordon d’alimentation ou sur la prise, si du liquide ou un
objet est tombé sur l’appareil, si l’appareil a été exposé à la
pluie ou à l’humidité, si l’appareil ne fonctionne pas norma­lement ou s’il est tombé.

7

I. 2 / LES AVERTISSEMENTS

Pour réduire le risque d’incendie ou de décharge électrique,
ne pas exposer l’unité à la pluie ou à des sources humides.
L’unité est une construction de classe 1 et elle doit être rac­cordée à la prise électrique par le biais d’une prise de terre.
L’unité doit être installée de manière à ce qu’elle puisse être
retirée du réseau électrique depuis la prise de terre (ou par
le biais d’un connecteur adapté situé sur la partie arrière de
l’unité). Si la prise de courant est utilisée en tant que dispo­sitif de déconnexion, ce dernier doit alors rester prêt et facile
d’utilisation. Utiliser uniquement les cordons d’alimenta­tion fournis avec l’unité. Nous vous recommandons de ne
pas placer l’appareil dans un espace conné. Ne pas boucher
les orices d’aération, radiateur (ailettes) de l’amplicateur,
ni les grilles de sortie. L’unité ne doit pas être utilisée près de
l’eau, elle ne doit pas être exposée à une source d’écoulement,
ni à des éclaboussures ou à tout autre type de liquides. Au­cun objet rempli d’eau, comme des vases, ne doit être placé
sur l’unité.

Le voyant lumineux avec le symbole en forme d’arc situé
dans un triangle équilatéral a pour but d’avertir l’utilisateur
de la présence de ‘courant dangereux’ non isolé au sein du
produit, et ce dernier pourrait être susament fort pour
provoquer une décharge électrique sur des personnes.

8

Le point d’exclamation situé dans le triangle équilatéral a
pour but d’avertir l’utilisateur de la présence d’instructions
importantes relatives aux opérations de maintenance et au
fonctionnement dans le manuel de cet appareil.

RISKOF ELECTRIC SHOCK

DONOT OPEN

Symbole DEEE
La poubelle sur roues est le symbole de l’Union
Européenne pour le recyclage séparé des appreils
électriques et électroniques. Ce produit contient
des équipements électriques et électroniques qui
peuivent être réutilisés, recyclés ou récupérés, et ils ne
doivent donc pas être mis au rebut dans votre poubelle ha­bituelle qui ne fait pas l’objet du tri sléectif. Merci de retour­ner l’unité ou de contacter le revendeur autorisé qui vous
a fourni ce produit pour obtenir davantage d’informations.

Marque CE

Ce produit est conforme aux directives européennes
relatives à la basse tension (2006/95/EC) et à la
compatibilité électromagnétique (89/336/EEC) lorsque
l’unité est installée et utilisée selon les instructions du ma­nuel de l’utilisateur. Pour garantir une conformité prolon­gée, seuls les accessoires de La Boite concept devraient être
utilisés avec ce produit et les opérations de maintenance
doivent être conées à du personnel spécialisé et qualié.

9

Normes FCC

IMPORTANT:
LE FABRICANT N’EST PAS RESPON­SABLE DES INTERFÉRENCES AUDIOVISUELLES
OU RADIO ENGENDRÉES PAR DES MODIFICA­TIONS NON AUTORISÉES, EFFECTUÉES SUR
CET APPAREIL.

DE TELS CHANGEMENTS POURRAIENT AN­NULER L’AUTORISATION D’UTILISATION QU’À
L’UTILISISATEUR.

Cet équipement a été créé et testé pour être conforme aux
limites des appareils numériques de classe B, conformément
à la partie 15 des règles FCC. Ces limites ont été dénies
pour fournir une protection raisonnable contre les interfé­rences dangereuses au sein d’une installation résidentielle.
Cet équipement génère, utilise et peut émettre des radia­tions de fréquences radio, s’il n’est pas installé, ni utilisé
conformément aux instructions, et cela peut engendrer des
interférences dangereuses pour les commuincations radio.
Toutefois, il est impossible de garantir qu’aucune interfé­rence ne sera produite au sein d’un installation spécique.

10

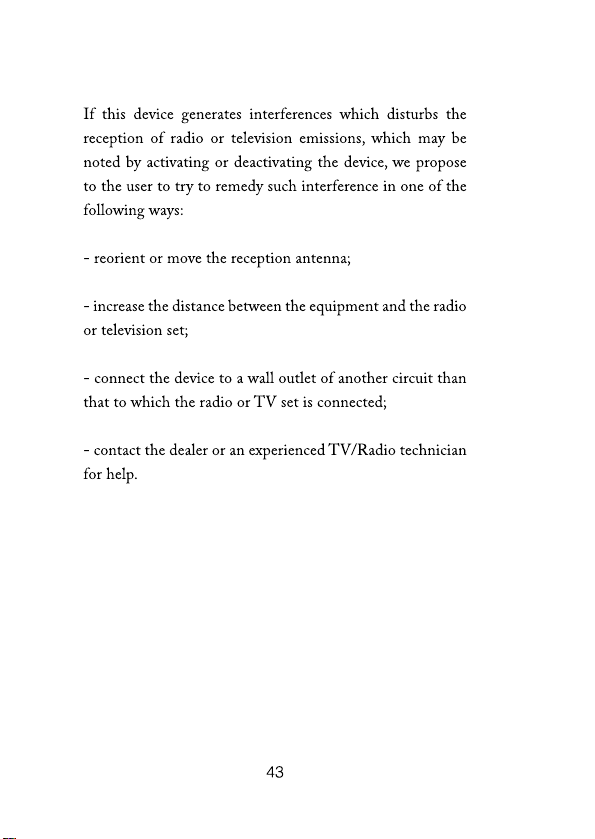

Si cet appareil génère des interférences qui gênent la récep­tion des émissions télévisuelles ou radio, ce qui peut être
remarqué en activant ou en désactivant l’appareil, nous invi­tons l’utilisateur à suivre l’une des mesures suivantes:

- réorienter ou déplacer l’antenne de réception

- augmenter la distance qui sépare l’équipement du récep­teur

- raccorder l’appareil à une prise d’un circuit diérent de
celui auquel le récepteur est relié

- consulter le revendeur ou un technicien TV/radio expéri­menté pour obtenir de l’aide.

11

AÉRATION / IMPORTANT - L’unité risque de chauf­fer lors de l’utilisation. Ne jamais faire fonctionner la partie
centrale sans ses piétements latéraux. Ne pas placer l’équipe­ment dans une pièce entièrement fermée ou dans un casier
ne disposant pas d’une aération susante. Vérier qu’aucun
petit objet ne peut passer à travers le CUBE. Si cela se pro­duit, éteindre immédiatement l’appareil, le débrancher de la
prise électrique et contacter votre revendeur pour obtenir de
l’aide et des conseils.

12

EMPLACEMENT

Choisir avec précaution une endroit pour installer votre
équipement. Eviter de le placer directement face aux rayons
du soleil ou près d’une source de chaleur. Aucune source
de feu telle que des bougies allumées doit être placée sur
l’appareil. Éviter également toutes les sources qui pourraient
occasionner des vibrations, de la poussière, de la fraîcheur
ou de l’humidité. L’appareil peut être utilisé à des tempéra­tures moyennes L’unité doit obligatoirement être installée
sur une surface stable. Ne pas faire fonctionner la partie cen­trale sans ses piétements latéraux. Ne pas placer l’équipe­ment dans une pièce entièrement fermée ou dans un casier.
Ne pas placer l’unité sur une surface instable ou sur une éta­gère. Vérier que les inserts du meuble ont été correctement
xés. L’unité pourrait en eet, dans le cas contraire, tomber
et cela pourrait blesser un enfant ou un adulte, sans oublier
les dommages causés sur le produit. En raison des champs
magnétiques répartis, aucune platine, ni aucun téléviseur
CRT ne doit être positionné près de l’appareil pour éviter
de possibles interférences.

SOURCE D’ALIMENTATION

L’unité doit être uniquement utilisée avec le type de source
électrique compatible.
Si vous n’êtes pas certain du type d’alimentation disponible
chez vous, merci de contacter votre revendeur ou l’entreprise
chargée de l’alimentation électrique dans votre région.

13

L’unité a été conçue pour être laissée en mode Veille lors­qu’elle n’est pas utilisée, cela permettra d’augmenter la durée
de vie de l’amplicateur (cet élément est valable pour tous
les appareils électriques).
Pour éteindre l’unité, utiliser le bouton Arrêt (On / O ).
Si vous n’avez pas l’intention d’utiliser l’unité pendant une
longue période, il vous sut de la débrancher de la prise
électrique.

SURCHARGE

Eviter de surcharger les installations électriques murales, ou
les rallonges, car cela pourrait provoquer un risque d’incen­die ou de décharge électrique. Les installations en courant
continu surchargées, les rallonges, les câbles d’alimentation
abîmés, une isolation endommagée ou craquelée et des
prises cassées constituent des dangers. Cela pourrait pro­voquer une décharge ou un incendie. S’assurer que chaque
câble est correctement inséré. Pour éviter des ronements
ou des bruits de fond, ne pas mélanger les interconnections
avec le cordon d’alimentation ou les câbles du haut-parleur.

NETTOYAGE

Pour nettoyer l’unité, passer un chion non pelucheux et
sec. Ne pas utiliser de produits liquides nettoyants com­prenant de l’alcool, de l’ammoniac ou des abrasifs. Ne pas
utiliser de spray sur ou près de l’unité.

14

RÉPARATIONS

Ces unités ne peuvent pas être réparées par l’utilisateur,
ne pas essayer de réparer, de défaire, ou même d’assembler
l’unité si un problème survient. Une décharge électrique
importante pourrait alors avoir lieu si cette me- sure de pré­caution n’est pas respectée. En cas de problème ou de panne,
merci de contacter votre revendeur.

15

II / GARANTIE

Ce produit a été conçu et fabriqué en vertu des normes de
qualité les plus rigoureuses. Toutefois, en cas de problème,
La Boite concept et ses distributeurs nationaux garantissent
une main d’œuvre (exclusions possibles) et des pièces de re­change gratuites dans tout pays desservi par un distributeur
agréé de La Boite concept.

Cette garantie limitée est valable pendant une période de
deux ans à dater de l’achat, si ce n’est que des exclusions sont
d’application dans certains pays conformément à la législa­tion nationale. Consultez le distributeur La Boite concept
de votre pays pour obtenir des informations détaillées.

CONDITIONS

1 - La garantie est limitée à la réparation de l’équipement.
Les frais de transport ou autres, les risques associés à l’enlè­vement, au transport et à l’installation des produits ne sont
pas couverts par cette garantie.

2 - La garantie est exclusivement réservée au propriétaire
d’origine et ne peut pas être transférée.

16

3 - Cette garantie ne s’applique qu’aux produits faisant l’ob­jet de vices de matériaux et / ou de construction au moment
de l’achat et ne sera pas applicable dans les cas suivants :

a. détériorations entraînées par une installation, connexion
ou un emballage incorrect,
b. détériorations entraînées par un usage autre que l’usage
correct décrit dans le manuel de l’utilisateur, la négligence,
des modications ou l’usage de pièces qui ne sont pas fabri­quées ou agréées par La Boite concept,
c. détériorations entraînées par un équipement auxiliaire
défectueux ou qui ne convient pas,
d. détériorations résultant de : accidents, foudre, eau, cha­leur, guerre, troubles de l’ordre public ou autre cause ne rele­vant pas du contrôle raisonnable de La Boite concept ou de
ses distributeurs agréés,
e. les produits dont le numéro de série a été modié, eacé,
éliminé ou rendu illisible,
f. les produits qui ont été réparés ou modiés par une per-
sonne non autorisée.

4 - Cette garantie vient en complément à toute obligation
juridique nationale / régionale des revendeurs ou distribu­teurs nationaux et n’aecte pas vos droits statutaires en tant
que client.

17

COMMENT FAIRE UNE RÉCLAMATION EN
VERTU DE LA GARANTIE

Veuillez respecter la procédure ci-dessous, si vous souhaitez
faire une réclamation sous garantie:

1 - Si l’équipement est utilisé dans le pays d’achat, veuillez
contacter le distributeur agréé par La Boite concept qui a
vendu l’équipement.

2 - Si l’équipement est utilisé dans un pays autre que le pays
d’achat, veuillez contacter le distributeur national La Boite
concept du pays de résidence, qui vous indiquera où vous
pouvez faire réparer l’équipement. Vous pouvez appeler La
Boite concept en France ou consulter notre site Web pour
obtenir les coordonnées de votre distributeur local.
An de valider votre garantie, vous devrez présenter l’origi­nal de la facture commerciale ou une autre preuve d’achat et
de la date d’achat.

18

III / PRÉSENTATION DE VOTRE CUBE

III. 1 / CONTENU DU CARTON

01 - Manuel d’utilisation et informations sur la garantie
02 - Un câble audio à double extrémité avec prises stéréo

3.5mm

03 - Câble d’alimentation
04 - Un carton contenant une plaque de verre
05 - Un CUBE La Boite concept.
06 - Un carton contenant les deux pieds du CUBE

19

IV / LE MONTAGE DES PIEDS

Sortez tous les composants de leur emballage. Conservez
l’emballage d’origine au cas où vous devriez retourner l’ap­pareil car la garantie limitée ne couvre pas les dégâts dus à
l’expédition. La politique de retour sur 30 jours de La Boite
concept couvre uniquement les produits qui sont retournés
dans leur emballage d’origine.

01 - Placez le cabinet sur la tranche et placez les vis des
pieds dans les trous des ferrures présentes sur celui-ci.

22

02 - Poussez le pied
parallèlement à la
tranche an de faire
coïncider le haut du
pied et le haut du ca­binet.

03 - Enn, vissez les deux
équerres grâce aux vis fournies
dans le carton.

04 - Répétez l’opération pour le second pied.

23

V / LE FONCTIONNEMENT

V. 1 / LE POSITIONNEMENT IDÉAL DU CUBE DANS
VOTRE PIÈCE

Les enceintes acoustiques traditionnelles ont un champ
d’écoute idéal restreint, aussi bien sur un plan latéral que
longitudinal. Le CUBE par son ltrage électronique ainsi
que grâce au positionnement de ses haut parleurs arrières
permet une écoute optimale aussi bien en position assise et
à proximité immédiate qu’en mouvement dans votre inté­rieur. Le CUBE a donc été conçu aussi bien pour une écoute
haute délité seul et à bas niveau qu’en groupe pour faire
la fête.

La sonorisation de votre pièce

La spatialisation du son «Wide stereo Sound®» (brevet pat.
pend.) est le résultat de recherches permettant d’obtenir des
rendus sonores stéréophonique de qualité homogène dans
toutes les cisconstances, que l’auditeur soit seul ou en goupe,
assis ou debout, à proximité ou non du meuble.

24

En plus d’autoriser une plus grande mobilité de l’auditeur
par rapport au CUBE, ces recherches ont contribué en
outre à préserver les performances sonores de l’appareil quel
que soit l’emplacement de celui-ci à l’intérieur de la salle
d’écoute, de manière à réduire les contraintes d’installation
pour l’utilisateur.
De ce fait, la position centrale de l’auditeur n’est pas indis­pensable pour obtenir un rendu agréable de l’image stéréo­phonique (ce qui permet aussi à plusieurs auditeurs de pro­ter simultanément d’une diusion sonore stéréophonique).
Il n’est pas indispensable non plus, par ailleurs, de veiller à
placer le CUBE de manière parfaitement symétrique par
rapport aux murs latéraux de la pièce.

Plusieurs congurations sont donc possibles et dans l’hypo­thèse où l’enceinte serait située près de l’angle d’une pièce, il
convient juste d’atténuer légèrement le niveau de restitution
des basses fréquences (contrôle sur le panneau supérieur de
l’appareil).

25

V. 2 / ALLUMER / ARRÊTER L’APPAREIL

01 - Branchez le cordon d’alimentation sur la prise située
sous votre CUBE.

02 - Branchez le cordon d’alimentation sur la prise murale

03 - Pour allumer le haut-parleur CUBE, actionnez l’inter-

rupteur MARCHE / ARRÊT pour le mettre en position
«ON». L’indicateur LED clignote en blanc sur la source
indiquée Bluetooth.

04 - Pour éteindre le haut-parleur CUBE, actionnez l’inter­rupteur MARCHE / ARRÊT pour le mettre en position
«OFF». L’indicateur LED s’éteint.

26

V. 3 / CHOIX DE VOTRE SOURCE

01 - Appuyez sur le bouton SOURCE / RÉVEIL pour
choisir votre source et /ou passer d’une source connectée
à une autre.

02 - Une LED allumée indique la source que vous avez
choisie.
Ordre des connexions (de gauche à droite):

- Bluetooth®

- Optique

- Auxiliaire 1 - Prise stéréo: jack de 3,5 mm

- Auxiliaire 2 - RCA (Gauche et Droite)

27

VI / UTILISATION DU CUBE AVEC VOS

APPAREILS

VI. 1 / FONCTIONNEMENT DU BLUETOOTH®

Votre CUBE est équipé d’un récepteur sans l Bluetooth®
de dernière génération; cette technologie vous permet d’en­voyer vos musiques, sans l, depuis votre ordinateur, votre
tablette, ou votre smartphone, vers votre enceinte La Boite
concept.

Le récepteur Bluetooth 4.0 de votre CUBE incorpore le lo­giciel Apt-X, codec de référence pour écouter de la musique
sans l en haute dénition.

Pour utiliser cette connection, il vous sut de:

01 - Allumer le haut-parleur CUBE

02 - Sélectionner la source Bluetooth® en maintenant le

bouton PAIR appuyé, la lumière de la LED du CUBE com­mence à clignoter rapidement en blanc.

03 - Activer la fonctionnalité Bluetooth® sur votre appareil
(ordinateur, tablette ou smartphone)

04 - Sur votre appareil, sélectionner le CUBE dans la liste:
«La Boite concept».

28

05 - La lumière blanche devient alors xe.

Vous pouvez maintenant contrôler vos playlists depuis votre
source (ordinateur, tablette ou smartphone) dans un rayon
d’environ 10 mètres autour de votre CUBE.

REMARQUES:

- Vous n’avez besoin de coupler votre ordinateur/tablette/
smartphone qu’une seule fois; le CUBE sera alors inclus
dans la liste de vos appareils Bluetooth®.

- Si vous souhaitez coupler un nouvel appareil, il vous sut
d’appuyer de nouveau sur le bouton COUPLER et de répé­ter les étapes ci-dessus.

- Votre CUBE est capable de stocker jusqu’à six appareils
dans sa mémoire.

29

VI. 2 / CONNECTION DES SOURCES PAR CÂBLES

OPTICAL:

ENTRÉE NUMÉRIQUE AUDIO OPTIQUE

Utilisez l’entrée optique pour connecter votre CUBE à votre
télé, lecteur disque dur, lecteur streaming et recepteur satel­lite ou tout simplement par câble.
L’entrée optique ne fonctionne qu’avec le PCM stéréo, si un
appareil connecté envoie un système audio de format 5.1
(ou un son multicanal similaire), le CUBE ne fonctionnera
pas.

Pour utiliser cette connection, il vous sut de:

01 - Allumer le haut-parleur CUBE

02 - Sélectionner la source Optical en maintenant le bou-

ton SOURCE / RÉVEIL appuyé, jusqu’à ce que la LED
Optical s’éclaire.

03 - Connecter le câble audio optique à votre cube et à l’en­trée audio optique de votre appareil emetteur de musique
(source).

30

AUXILIAIRE 1:

ENTRÉE STÉRÉO, JACK DE 3.5MM

Utilisez l’entré jack 3.5mm pour connecter votre CUBE à
des sources audio telles que votre téléphone portable, votre
baladeur ou votre tablette.

01 - Sélectionner la source Aux 1 en maintenant le bouton
SOURCE / RÉVEIL appuyé, jusqu’à ce que la LED Aux
1 s’éclaire.

02 - Connecter le câble audio à votre cube et à la sortie au­dio de votre appareil emetteur de musique (source).

AUXILIAIRE 2:

ENTRÉE ANALOGIQUE RCA

Utilisez l’entré jack 3.5mm pour connecter votre CUBE à
des sources audio telles que votre lecteur CD ou votre pla­tine vinyle (pré-ampliée).

01 - Sélectionner la source Aux 2 en maintenant le bouton
SOURCE / RÉVEIL appuyé, jusqu’à ce que la LED Aux
2 s’éclaire.

02 - Connecter le câble audio à votre cube et à la sortie au­dio de votre appareil emetteur de musique (source).

31

VII / COMMENT FAIRE ?

VII. 1 / POUR NETTOYER VOTRE CUBE

Débranchez l’appareil de la prise de courant alternatif avant
de le nettoyer. Nettoyez uniquement l’appareil avec un
linge sec. N’utilisez ni alcool de nettoyage, ni solvant pour
nettoyer la surface de l’appareil car ils pourraient tous les
deux endommager la peinture et provoquer des pannes élec­triques et un incendie s’ils pénétraient dans l’électronique
de l’appareil.

VII. 2 / PAS D’ALIMENTATION

Assurez-vous que le câble AC est solidement connecté. As­surez-vous que la che est entièrement insérée dans la prise
murale et qu’il y a du courant.
Vériez que l’appareil est mis en marche à partir de la LED
blanche du panneau supérieur .

VII. 3 / IL N’Y A PAS DE SON

Vériez que le volume est réglé à un niveau audible. Vériez
qu’une station disponible est sélectionnée. Vériez que la
bonne source est sélectionnée.

32

VII. 4 / LE SON SUBIT DES DISTORSIONS OU DES
BOURDONNEMENTS

Vériez les branchements de vos lecteurs de musiques. As­surez-vous que tous les câbles de connexion sont bien xés,
en particulier les connexions terre/écran de protection. Vé­riez le bon état de vos câbles.

VII. 5 / IL Y A UN BRUIT DE FOND ET DES INTERFÉ­RENCES INDÉSIRABLES.

Ecartez l’appareil d’autres appareillages électriques qui
peuvent provoquer des qui peuvent provoquer des interfé­rences.
Au cas où les solutions ci-dessus ne remédient pas à votre
problème, veuillez contacter un professionnel. Pour toute
réparation, pendant ou après la garantie, veuillez contacter
votre revendeur.

33

VIII / RÉCAPITULATIF TECHNIQUE

Caractéristiques
générales

Description

Haut-parleurs

Gamme
de Fréquences

Amplicateur

Watt RMS

Alimentation

Consommation en
Standby

Enceinte active 2.1 à stéréophonie élargie Wide
Sound ®

Système prêt à l’emploi. Une seule prise sut
pour faire fonctionner le CUBE.

2 x 8cm Médium/Aigu Wide Sound ® (brevet)
1 x 13cm double bass reex Woofer/Médium

20 Hz à 20 KHz

1 x 50 Watts RMS
2 x 25 Watts RMS
Total: 100 Watts RMS sous 8 ohms

AC 100 - 240 V / 50-60Hz

Déclenchement en 10 minutes si le système ne
reçoit plus de signal, consommation <0.5W

34

Entrées

RCA jack analogique
Jack 3.5mm
Optique

Bluetooth® 4.0 Apt-X

Taille
Poids

H 468 mm, L 493 mm, P 350 mm

13.2 Kg

35

SUMMARY

I. SAFETY INFORMATION p.38

1.1. STEPS TO FOLLOW p.38

1.2. WARNINGS p.40

II. WARRANTY p.47

III. YOUR CUBE p.50

3.1. BOX CONTENT p.50

3.2. GENERAL DESCRIPTION p.51

IV. HOW TO MOUNT THE LEGS p.53

V. QUICK START p.55

4.1. IDEAL POSITIONING OF THE CUBE IN YOUR ROOM p.55

4.2. TURNING THE POWER ON/OFF p.57

4.3. CHOOSING YOUR SOURCE p.58

36

VI. USING THE CUBE WITH YOUR DEVICES p.59

5.1. BLUETOOTH® CONNECTION p.59

5.2. CABLE CONNECTION p.61

VII. WHAT TO DO ? p.63

6.1. TO CLEAN YOUR CUBE p.63

6.2. NO POWER p.63

6.3. NO SOUND p.63

6.4. THE SOUND IS DISTORTED OR BUZZES p.64

6.5. BACKGROUND NOISE AND UNDESIRABLE INTERFERENCE p.64

VIII. TECHNICAL SUMMARY p.65

37

I / SAFETY INFORMATION

I. 1 / STEPS TO FOLLOW

1 - Read the instructions.
2 - Save the instructions.
3 - Respect all the warnings.
4 - Follow all the instructions.
5 - Do not use this device nearby a water point.
6 - Clean the device only with a dry cloth.
7 - Never obstruct the openings. Proceed with the installa-

tion following the manufacturer’s instructions.
8 - Never install the device nearby a heat source such as a
radiator, a hot air outlet, a stove or any other device (inclu­ding audio ampliers) which generates heat.
9 - Respect the safety principle of the biased plug or an ear­th type plug. A biased plug is equipped with two pins, one
larger than the other. An earth type plug has two pins and a
third of the earth type.
e large pin or the third pin are provided for your safety. If
the provided pin is not adapt to your adapted power socket,
call an electrician to replace the obsolete adapted power
socket.
10 - Protect the power cord to prevent people from walking
on it and for avoiding pinching it, for example, the pins, the
power plugs and its exit from the device.

38

11 - Use only fasteners and accessories recommended by
the manufacturer.

12 - Use the CUBE only on its original base.
13 - Do not use the CUBE as a chair, a stool, a stepladder or

any other use that may cause an excessive load on it.

14 - Disconnect the device in stormy weather or if you do
not use it for a long time.
15 - Have all maintenance work done by qualied, specia­lised personnel. Repairs are required when the device has
been damaged: power cord or plug damaged; liquid spilled
on the device or an object has fallen on it; device rained on
or moistened; device not operating normally; or device has
fallen.

39

I. 2 / WARNINGS

Warning - In order to reduce the risk of re or an electric
discharge, do not expose the unit to rainy or wet sources.
e unit is class 1 classied, it must be plugged to an electric
power socket with an earth plug.

e unit must be installed so it can easily be removed from
the electrical network by means of the earth plug (or with
an adapted connector located on the rear part of the unit).
If the power plug is used as a disconnection device, then it
must be available and easy to use. Use only the power cords
provided with the unit. We recommend not to place the
device in a conned space. Do not obstruct the air holes, the
amplier’s radiator (blades), or the output screens.
e unit must not be used nearby water; it must not be ex­posed to an evacuation source, or to splashings, or to any
other types of liquid. No object lled with water, such as
vases, should be placed on the unit. e luminous indica­tor with the « arch in an equilateral triangle» symbol is in­tended to warn the user of the presence of a «dangerous cur­rent» not insulated in the product, and this current could be
strong enough to cause an electric discharge on people.
e purpose of the exclamation point in the equilateral
triangle is to inform the user of the presence of important
instructions in this manual about how to operate the device
and maintenance operations.

40

RISKOF ELECTRIC SHOCK

DONOT OPEN

DEEE Symbol
e bin on wheels is the European Union’s symbol
for the separate recycling of electrical and electonic
devices. is product contains electrical and elec­tronic equipment which can be reused, recycled or recove­red, and therefore must not be discarded in your usual bin,
which is not selectively sorted. Please return the unit or
contact the authorized dealer who supplied you this product
for more information.

CE Mark

is product conforms to the European directives
related to low voltage (2006/95/EC) and electro­magnetic compatibility (89/336/EEC) when the unit is ins­talled and used accordingto the user manual’s instructions.
To guarantee extended conformity, only La Boite concept
accessories should be used with this product and the main­tenance operations must be conferred to qualied, specia­lized personnel.

41

FCC Standards

IMPORTANT:
THE MANUFACTURER DISCLAIMS
ANY RESPONSABILITY FOR RADIO OR AU­DIOVISUAL INTERFERENCE GENERATED BY
UNAUTHORISED CHANGES MADE ON THIS
DEVICE.

SUCH CHANGES COULD CANCEL THE AUTHO­RISATION TO UTILISATION BY THE USER.

is equipement was created and tested to conform to the
limits of call B digital devices in accordance with FCC
rules, part 15. ese limits were dened to provide a rea­sonable protection against dangerous interferences inside a
residential installation. is equipment generates, uses and
may emit radio frequency radiation if it is not installed or
used in conformity with the instructions and this may cause
dangerous interferences for radio communications. Howe­ver, it is impossible to guarantee that no interference will
appear in a specic installation.

42

This equipment complies with FCC radiation exposure limits

set forth for an uncontrolled environment.

This equipment should be installed and operated with minimum

distance 20cm between the radiator & your body.

FCC CAUTION

caution the user that changes or modifications not expressly

approved by the party responsible for compliance could void

the user’s authority to operate the equipment.

AERATION / IMPORTANT - e unit may heat when
used. Never operate the central part without its side bases.
Do not place the equipment in a completely closed room or
in a compartment insuciently ventilated.
Make sure that no small object can pass through the CUBE.
If this should happen, immediately switch o the device,
disconnect it from the wall outlet and contact your dealer
for help and advice.

44

LOCATION

Wisely select a spot for installing your equipment. Avoid
placing it directly in sunlight or nearby a heat source. No
re source such as lit candles should be placed on the de­vice. Also, avoid any sources which could cause vibration,
dust, coolness or moisture. e device can be used at ave­rage temperatures. e unit must be installed on the two
CUBE legs.
Do not operate the central part without its side bases.
Do not install the equipment in a completely closed
room or in a set of compartments. Do not place the unit
on an unstable surface or on a shelf. Make sure that the
furniture inserts have been correctly fastened. If not, the
unit could fall and injured a child or an adult, and da­mage the product as well. Due to the distributed magne­tic elds, nor record player or CRT television set must be
placed nearby the device to avoid possible interference.

POWER SOURCE

e unit should only be used with the type of electric power
source compatible. If you are not sure about the power
source rating in your place, please contact your dealer or the
company responsible for the electric power in your region.
e unit was designed to be left in Stand-by mode when
not in use ; this will allow increasing the amplier’s service
life (this is true for all electrical devices).

45

To switch o the unit, turn the On/O swich on O posi­tion). If you do not intend to use the unit for a long time,
simply unplug it from the power socket.

OVERLOAD

Avoid overloading the wall-mounted electrical instal­lations or the extension cords because this could cause
a re or an electrical discharge. Overloaded DC installa­tions, extension cords, damaged power cables, a damaged
or cracked insulation and broken plugs are dangerous. ey
could cause a discharge or a re.
Make sure that each cable is correctly inserted. To avoid
humming or background noise, do not mix interconnec­tions with the power cord or loudspeaker cables.

CLEANING

To clean the unit, wipe with a dry, lintfree cloth. Do not use
liquid cleaning products containing alcohol, ammonia or
abrasives. Do not use a spray on or nearby the unit.

REPAIRS

ese units can not be repaired by the user. Do not try to
repair, dismount or assemble the unit if a problem occurs.
A strong electric discharge could take place if this precau­tionary measure is not respected. In case of a problem or
failure, please contact your dealer.

46

II / WARRANTY

is product was designed and manufactured in accor­dance with the most rigorous quality standards. However,
in case of a problem, La Boite concept and its national dis­tributors guarantee labour (exclusions possible) and spare
parts free in all countries served by a La Boite concept ap­proved distributor.
is limited warranty is valid for a two (2) year period
from the date of purchase unless exclusions are applicable
in some countries according to the national legislation.
Contact the La Boite concept distributor of your country
for more information.

CONDITIONS

1 - e warranty is limited to the repair of the equipment.
Transport or other costs, and risks associated with the pick­up, transport and installation of the products are not cove­red by this warranty.

2 - e warranty is exclusively reserved for the original
owner and may not be transferred.

47

3 - is warranty only is eligible to products with faulty
workmanship and/or defective parts at the moment of pur­chase and does not apply in the following cases :

a. deteriorations resulting from an in- correct installation,
connection or packaging ;
b. deteriorations resulting from a usage other than the cor­rect usage described in the user manual, negligence, changes
or the use of parts not manufactured or approved by La
Boite concept ;
c. deteriorations resulting from a defective or unsuitable au­xiliary equipment ;
d. deteriorations resulting from: accidents, lightning, water,
heat, war, breaches of public order, or other causes outside
of the reasonable control of La Boite concept or its appro­ved distributors ;
e. products with serial numbers modied, erased, eliminated
or rendered unreadable ;

f. products repaired or changed by an unauthorised person.

4 - is warranty is in addition to any national / regional

legal obligation on behalf of the national distributors or
dealers and does not aect your statutory rights as a cus­tomer.

48

HOW TO FILE A CLAIM UNDER THE WAR­RANTY

Please follow the procedure below if you desire to le a
claim under the warranty :

1 - If the equipment is used in the country where it
was purchased, please contact the distributor approved by
La Boite concept which sold the equipment.

2 - If the equipment is used in a country other than the
country where it was purchased, please contact the natio­nal La Boite concept distributor of the residence country,
which indicate to you where you can have the equipment
repaired. You can contact La Boite concept in France or visit
our website in order to obtain an accurate telephone/email
address of your local distributor. To validate your warranty,
you sould present the original copy of your sales invoice or
another form of proof of your purchase and the date of pur­chase.

3 - You are only eligible for the warranty if you have led
the registration process right after purchasing your product.
Please visit www.laboiteconcept.com/register in order to
subscribe to the warranty.

49

III / YOUR CUBE

III. 1 / BOX CONTENT

01 - User guide and warranty information
02 - Double-ended cord with 3.5mm stereo plugs
03 - Power cord
04 - A glass in a carton
05 - A La Boite concept CUBE
06 - Two legs in a carton

50

IV / HOW TO MOUNT THE LEGS

Remove all the components from their packaging. Save the
original packaging in case you should have to return the
device because the limited warranty does not cover damages
due to shipping. La Boite concept’s «return within 30 days»
policy covers only products which are returned in their ori­ginal packaging.

01 - Put the cabinet on its side and place the leg screws in
the metalic parts holes located on the cabinet.

53

02 - Push the leg pa­rallel to the cabinet’s
side in order to align
the top of the leg
and the top of the
cabinet.

03 - Finally, screw the two
brackets with the screws provi­ded in the carton.

04 - Repeat all the steps for the other leg.

54

V / QUICK START

V. 1 / IDEAL POSITIONING OF THE CUBE IN YOUR ROOM

Traditional acoustic speakers have a restricted ideal liste­ning eld in both the longitudinal and lateral planes. anks
to its ltering and the conguration of its acoustic baes, as
well as the positioning of its rear loudspeakers, the CUBE
oers optimal listening whether you are seated or moving in
the immediate vicinity inside your home. us, the CUBE
has been designed for high delity listening alone and at
low level, as well as for group experience during a party.

Filling your room with sound

You can fully take advantage of the CUBE wherever you
place the unit speaker system in you room, you do not have
necessarily to place the device opposite or nearby one of
your walls. e design of the space for the two rear louds­peakers of the cabinet allows the sound to be reected di­rectly on the CUBE to obtain a high-quality stereophonic
listening and an immersive sound, whether seated or in the
vicinity of the device.

55

e spatialisation of the «Wide Stereo Sound®» (patent
pending) is the result of research aimed at obtaining ste­reophonic sound renderings of homogeneous quality under
all circumstances, whether the listener is alone or in group,
seated or standing, nearby the furniture or not. Besides en­hancing the greatest listener mobility with respect to the
CUBE, these researches have contributed, in addition,
to preserving the sound performances of the devices, re­gardless of its location inside the listening room, thus redu­cing installation constraints for the user.
As a result, the listener does not have to be in the central po­sition to obtain an agreeable rendering of the stereophonic
image (which also allows the possibility of several listeners
simultaneously enjoying a stereophonic sound broadcast).
Furthermore, it is no longer indispensable to strive to place
the CUBE perfectly symmetrical with respect to the side
walls of the room.

56

V. 2 / TURNING THE POWER ON / OFF

01 - Insert the power cord into the power cable plug located
under the CUBE.

02 - Connect the the power cord to the wall socket.

03 - To turn the CUBE speaker system on, switch the ON

/ OFF switch. e LED light indicator will ash white on
the source marked as Bluetooth®.

04 - To turn the CUBE

57

V. 3 / CHOIX DE VOTRE SOURCE

01 - Push the SOURCE / WAKE button to choose your
source and / or to switch between connected sources.

02 - A lit LED light indicates which source you have se­lected.
Order of connections (from left to right):

- Bluetooth®

- Optical

- Auxiliary 1 (3.5mm jack)

- Auxiliary 2: RCA (Left and Right)

58

VI / USING THE CUBE WITH YOUR DEVICES

VI. 1 / BLUETOOTH® CONNECTION

Your CUBE is equipped with a last generation Wireless
Bluetooth®; this technology allows you to send your music
wirelessly from your computer, tablet or smartphone to your
La Boite concept speaker.

Bluetooth® 4.0 receiver of your CUBE incorporates apt-X
software, reference codec to listen to high denition music
wirelessly.

To use this connection, you just have to:

01 - Turn the CUBE on.

02 - Select Bluetooth as source by pushing the PAIR but-

ton until the Bluetooth® LED is lit. e LED light on the
CUBE will start to ash rapidly in white.

03 - Activate the Bluetooth® fonctionality on your device
(computer, tablet or smartphone).

04 - On your device, select the CUBE in the list: «La Boite
Concept».

59

05 - e LED light will turn to a steady white.

You can now control your playlists from your source (com­puter, tablet or smartphone) in a radius of about 10 meters
around your CUBE.

NOTES:

- You only need to pair your computer, tablet or smartphone
with the CUBE once, after which the device will be in­cluded in the list of your Bluetooth® devices.

- When pairing a new device, press the pair button again,
and repeat steps above.

- Your CUBE is able to store up to six devices in its memory.

60

VI. 2 / CABLE CONNECTION

OPTICAL:

OPTICAL AUDIO DIGITAL INPUT

Use the optical input to connect your CUBE to your TV,
hard disk player, streaming play and satellite or cable re­ceiver.
e optical input only works with PCM stereo, if a connec­ted device sends 5.1 audio (or similar surround sound), the
CUBE will not work.

To use this connection, you just have to:

01 - Turn the CUBE on.

02 - Select Optical as source by pushing the SOURCE /

WAKE button until the Optical LED is lit.

03 - Connect the optical audio cable to the optical audio
input on your source.

61

AUXILIARY 1:

3.5MM STEREO PLUG

Use the 3.5mm jack input for connecting your CUBE to
audio sources such as your mobile phone, music player or
tablet.

01 - Select Aux 1 as source by pushing the SOURCE /
WAKE button until the Aux 1 LED is lit.

02 - Connect the audio cable to your CUBE and to the
audio output of your music device (source).

AUXILIARY 2:

RCA ANALOG INPUT

Use the RCA input to connect your CUBE to audio sources
such as your CD player or turntable (pre-amplied).

01 - Select Aux 2 as source by pushing the SOURCE /
WAKE button until the Aux 2 LED is lit.

02 - Connect the audio cable to your CUBE and to the
audio output of your music device (source).

62

VII / WHAT TO DO ?

VII. 1 / TO CLEAN YOUR CUBE

Before cleaning the device, unplugged your CUBE to the
power socket. Clean the device only with a dry cloth. Do
not use cleaning alcohol or solvent to clean the device’s sur­face because both of them could damage the painting and
cause electrical failures and a re if they would penetrate
into the device’s electronics.

VII. 2 / NO POWER

Make sure that the AC cable is solidly connected. Make
sure that the plug is fully inserted in the power socket and
there is power. Make sure that the device is switched on by
checking the white LED on the top panel.

VII. 3 / NO SOUND

Make sure that the volume is tuned to an audible level.
Make sure that an available station is selected. Make sure
that the appropriate source is selected.

63

VII. 4 / THE SOUND IS DISTORTED OR BUZZES

Check the connections of your music readers. Make sure
that all the connecting cables are correctly plugged, espe­cially the earth/protection shield connections. Make sure
that your cables are in good condition.

VII. 5 / BACKGROUND NOISE AND UNDESIRABLE IN­TERFERENCES

Separate the device from other electrical appliances which
may be causing the interference. If the above solutions do
not remedy your problem, please contact a professional. For
any repairs during or after the warranty, please contact your
dealer.

64

VIII / TECHNICAL SUMMARY

Technical data

Description

Loudspeakers

Frequency range

Amplier

Watt RMS

Power supply

Standby

2.1 active speaker with Wide Sound ® ste­rephony.

Ready-to-use system. Only one plug is needed
to operate the CUBE.

2 x 8cm Medium / Tweeter Wide Sound ®
1 x 13cm double bass reex Woofer/Medium

20 Hz to 20 KHz

1 x 50 Watts RMS
2 x 25 Watts RMS
Total: 100 Watts real at 8 ohms

AC 100 - 240 V / 50-60Hz

No Signal 10 minute Standby, power consump­tion <0.5W

65

Sources

Dimensions
Weight

Bluetooth® 4.0 Apt-X
Optical: Optical audio digital input
Aux 1: 3.5mm stereo plug
Aux 2: RCA analog input

H 468 mm, L 493 mm, D 350 mm

13.2 Kg

66

67
