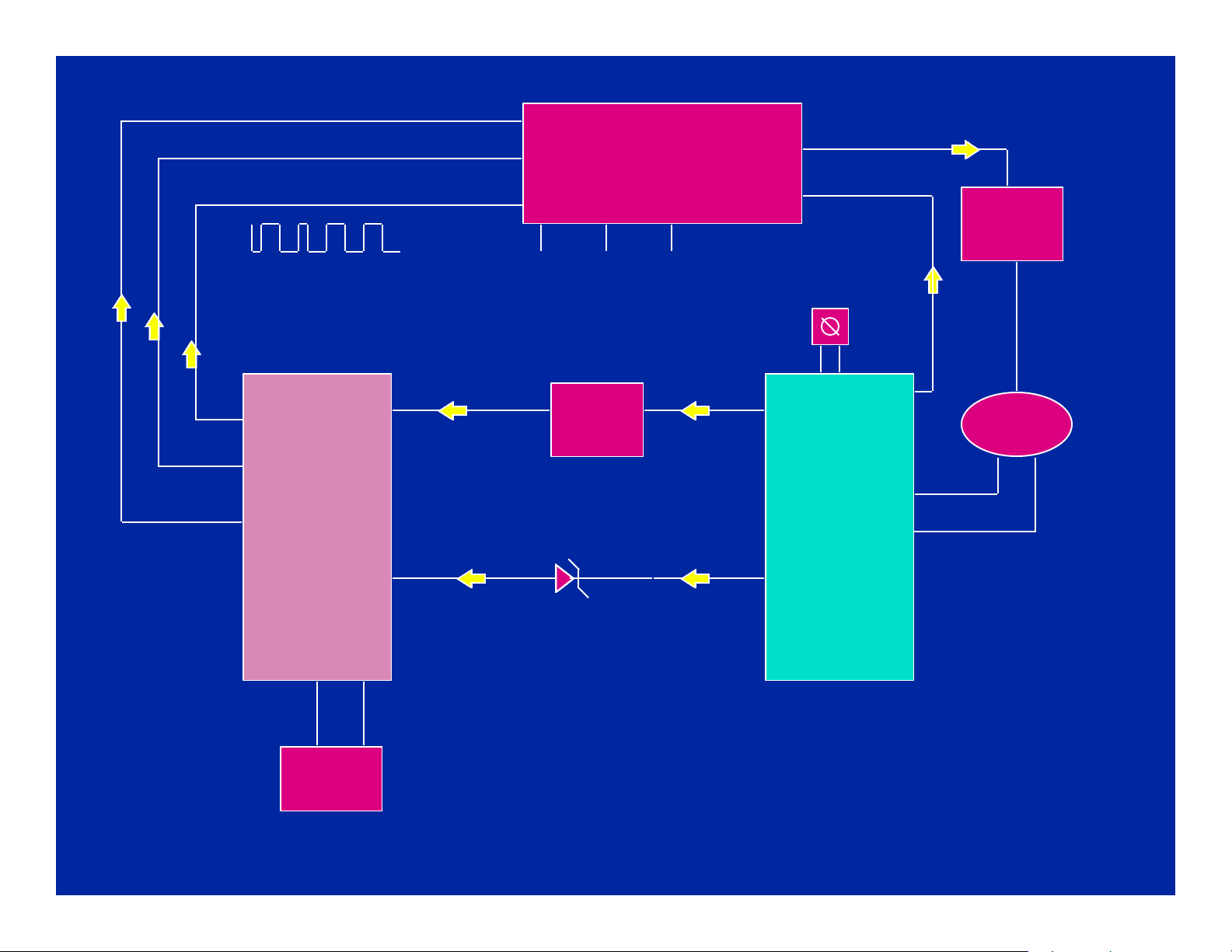

TREINAMENTO LINHA HPS
TREINAMENTO LINHA HPS
l
HPS 14 / 2080
l
HPS 14 / 2080
l
HPS 14 / 2081 / 14R
l
HPS 14 / 2081 / 14R
l
HPS 14 / 2091
l
HPS 14 / 2091
l
l
Page 4
F O N T E
F O N T E
HPS 14 / 2080
HPS 14 / 2080
Page 5
13
14
D815
REG. 5v
Q 801
12,9v
5 v
( MICRO, MEMO, VARICAP, RESSET)
( AUDIO, VCC PINO 36 TDA 8361, VCC DRIVE HORIZ. STAND BY )
(VCC FLY, COLETOR
100 ~240Vac
4
11
R 803
2
6
3 4
150 / 300v
R 804
STR 50103
D 809
( RETORNO FREQ. HORIZ. )
103 v
5
12
Page 6
TESTE DA FONTE
4 DESLIGUE O PINO 4 DO STR 50103. 4 MEDINDO NO PINO 4 COM O TERRA NO PINO 1.
PARA A FONTE ESTAR OK, TEM QUE TER 95v.
4 SE AO LIGAR O PINO 4 A TENSÃO CAIR O DEFEI-
TO ESTARÁ NO CIRCUITO HORIZONTAL.
4 IMPORTANTE : ESTE APARELHO UTILIZA DOIS
TERRAS DISTINTOS, TERRA DA FONTE E OUTRO DO COMANDO E CIRCUITO DE VI­DEO. ISTO SERVE COMO ISOLAÇÃO DA ENTRADA RCA QUE DEVE SER ISOLADA DA REDE, EVITANDO ASSIM CHOQUES E QUEIMA DE ALGUM APARELHO A SER LIGADO EM SUA ENTRADA.
Page 7
COMANDO
COMANDO
HPS 14 / 2080
HPS 14 / 2080
Page 8
OBSERVAÇÃO
4 QUANDO O APARELHO NÃO LIGA, CERTIFIQUE
AONDE ESTÁ O DEFEITO DA SEGUINTE FORMA :
- A FALTA DO PULSO VERTICAL TRAVA O MICRO.
- CERTIFIQUE QUE EXISTAM AS TENSÕES DA FONTE DE 8v2, 5 v e 103 v.
- SE AO LIGAR ESTIVER A TENSÃO DE 8,2 v NO PINO 36 DO TDA 8361, O DEFEITO ESTÁ NO CIRCUITO HO­RIZONTAL.
- CASO NÃO TENHA A TENSÃO, O DEFEITO PODE ES­TAR NO COMANDO.
Page 9
PONTOS BÁSICOS DO MICRO 7114
4 VDD 5 v ( 42 ) 4 DATA / CLOCK 5 v ( 39 - 40 ) 4 RESSET 5 v ( 33 ) 4 CLOCK 10 MHz ( 31 - 32 )
4 GND ( 30 )
4 TECLADO ( 15 - 20 )
Page 10
REMOTO
35
VDD
42 ( 5 v ) H ( DES ) H ( DES )
T E C L A D O
7 8
15 16
17 18 19 20
7114
LIGA
40 ( 5 v )
40 ( 5 v )
39 ( 5 v )
39 ( 5 v )
30
30
GND
33 ( 5 v )
32
31
(2,4)
M E M O
RESET
(2,4)
CLOCK 10 MHz
12,9 v
0,6 v (DES) 0,4 v (LIG)
5 v
Q 704 Q 705
( PINO 36 TDA 8361 )
8,2 v
Page 11
HORIZONTAL
HORIZONTAL
HPS 14 / 2080
HPS 14 / 2080
Page 12

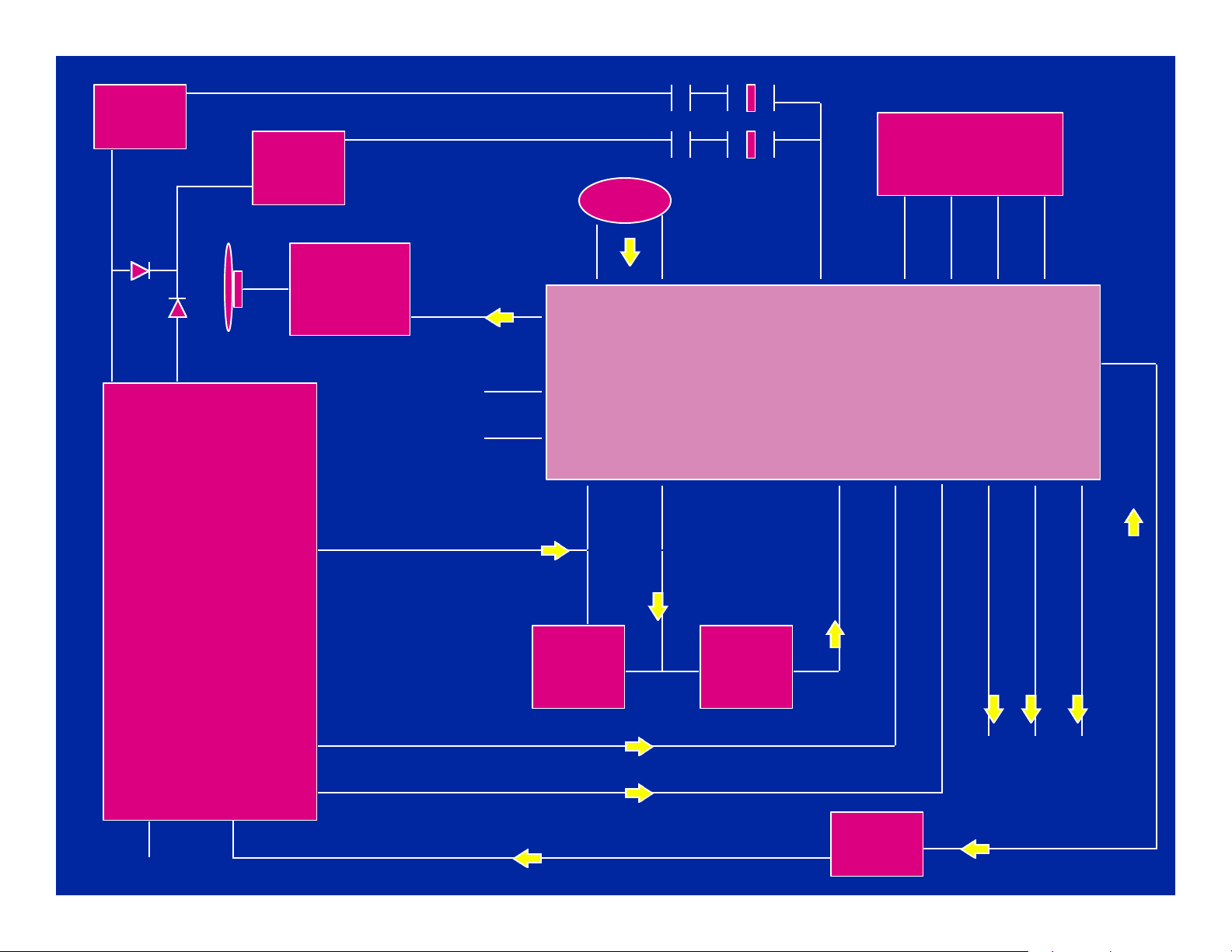

INFORMAÇÕES DO TDA 8361
4 O CRISTAL DE CROMA DO PINO 34 SERVE COMO
REFERÊNCIA PARA A FREQUÊNCIA HORIZONTAL.
CAUSA : QUADRO REDUZIDO.
4 O TDA 8361 TEM 3 VERSÕES E DEVEM SER ALTE-
RADO O RESISTOR DE POLARIZAÇÃO DO PINO 35 :
- 3Y RESISTOR DE 47 K OHMS.
- 4Y e 5Y RESISTOR DE 8K2 OHMS. CAUSA : QUADRO REDUZIDO.
4 PARA O TDA 8361 OSCILE SÓ É NECESSÁRIO A
TENSÃO DE 8v2 NO PINO 36 E 5 v (STAND BY) NO PINO
10. COM ISTO DESLIGUE O PINO 37 E TESTE NESTA TRILHA A FREQUENCIA DE 20 kHz.
4 QUANDO HOUVER DEFLEXÃO A TENSÃO NO PINO
10 PASSA A TER 8 volts CAUSA VERTICAL FECHADO
QUADRO REDUZIDO.
Page 13
8 v 2
5 / 8 v
SCREEN
6 vpp
FOCO
36 10
TDA 8361
38
34
103 v
TF 402
SAND CASTLE
TF 401
Q 401
Q 402
103 v
1
2
4
MAT
FLY
3
37
15,735 KHZ
Q 400
8 v 2
150 / 300
3
STR 50103
1
2
103 v
4
ABL
RETORNO HORIZONTAL
Page 14
OBSERVAÇÃO
4 O CRISTAL DE CROMA E SEU CAPACITOR SÃO
CRÍTICOS. SÓMENTE OS QUE TRABALHAM COM O TDA 8361 DEVE SER UTILIZADO O CAPACITOR CORRETO DE 15 pf OU 10 Kpf .
4 VERIFIQUE A CIRC. TVC 007-97 SOBRE OUTRAS
ALTERAÇÕES.
Page 15
VERTICAL
VERTICAL
HPS 14 / 2080
HPS 14 / 2080
Page 16

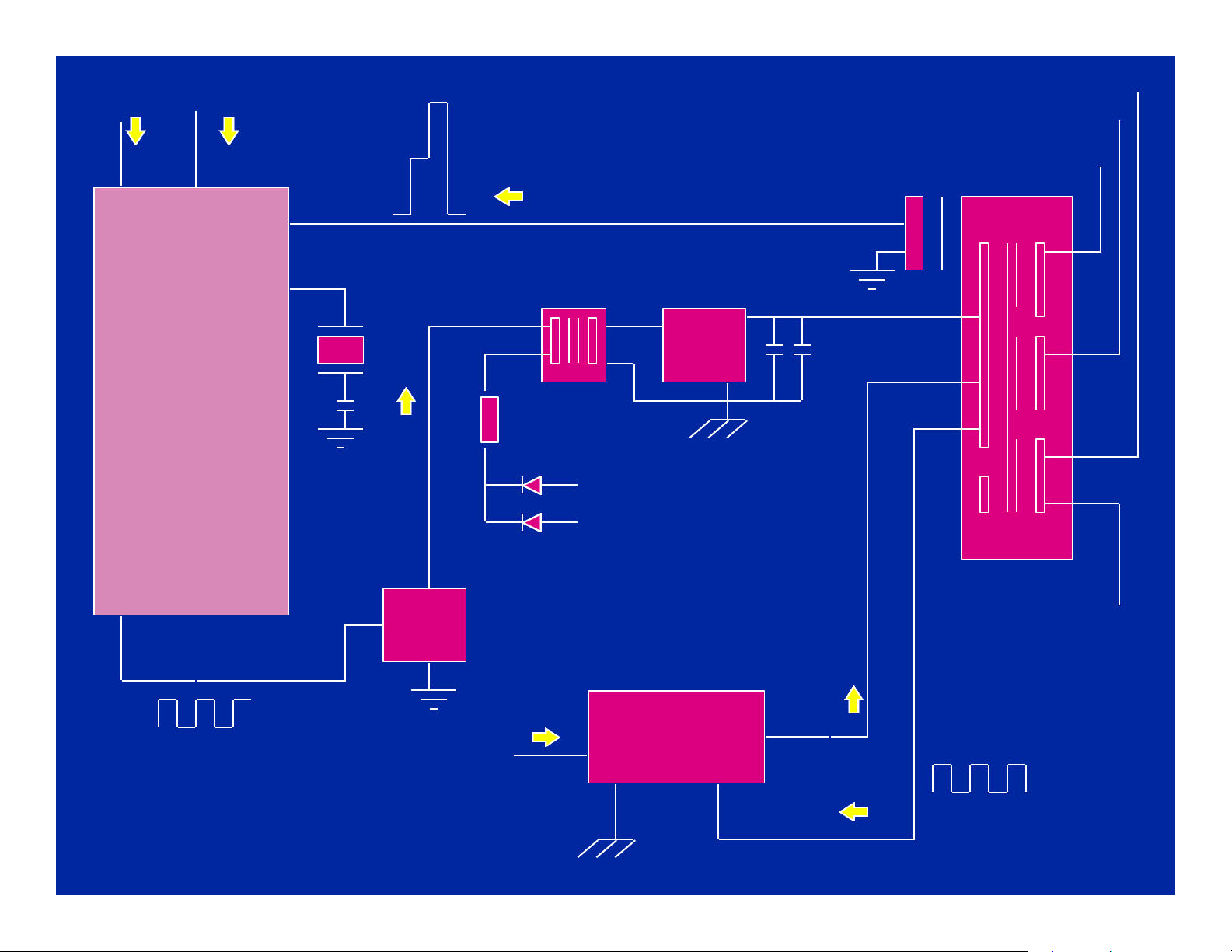

PONTOS DO VERTICAL
4 GERADOR DE RAMPA (PINO 42 DO TDA 8361),
TEM QUE TER A TENSÃO DE 2,6 v
CAUSA: C 301, SW 201, R 301 e ZENER 33 v
4 TENSÃO DE 24 v NO PINO 9 DO TDA 3653 4 A SAÍDA DO OSCILADOR VERTICAL É NO PINO
43 DO TDA 8361, CASO HAJA ALGUM PROBLEMA NÃO HAVERÁ SINAL NA SAÍDA DO PINO 43. PODE­SE TESTAR O TDA 8361 UTILIZANDO UM GERADOR DE ÀUDIO COM 60 HZ e 5 vpp NA TRILHA DO PINO
43. CASO ABRIR O VERTICAL O DEFEITO ESTÁ NO TDA 8361.
Page 17
GERADOR DE RAMPA
42
2,6 v
TDA 8361
33 v
SW 201
VCC 24 (FLY)
45,5 vpp
1,8 vpp
1,8 vpp
1,5 vpp
C 302
41
43
OUT VERT
RETORNO
1
TDA 3653
3
9
R 306
YOKE
5
R311
R 312
R 308
Page 18
SINTONIA
SINTONIA
HPS 14 / 2080
HPS 14 / 2080
(SINTONIA DE 113 CANAIS)
(SINTONIA DE 113 CANAIS)
Page 19

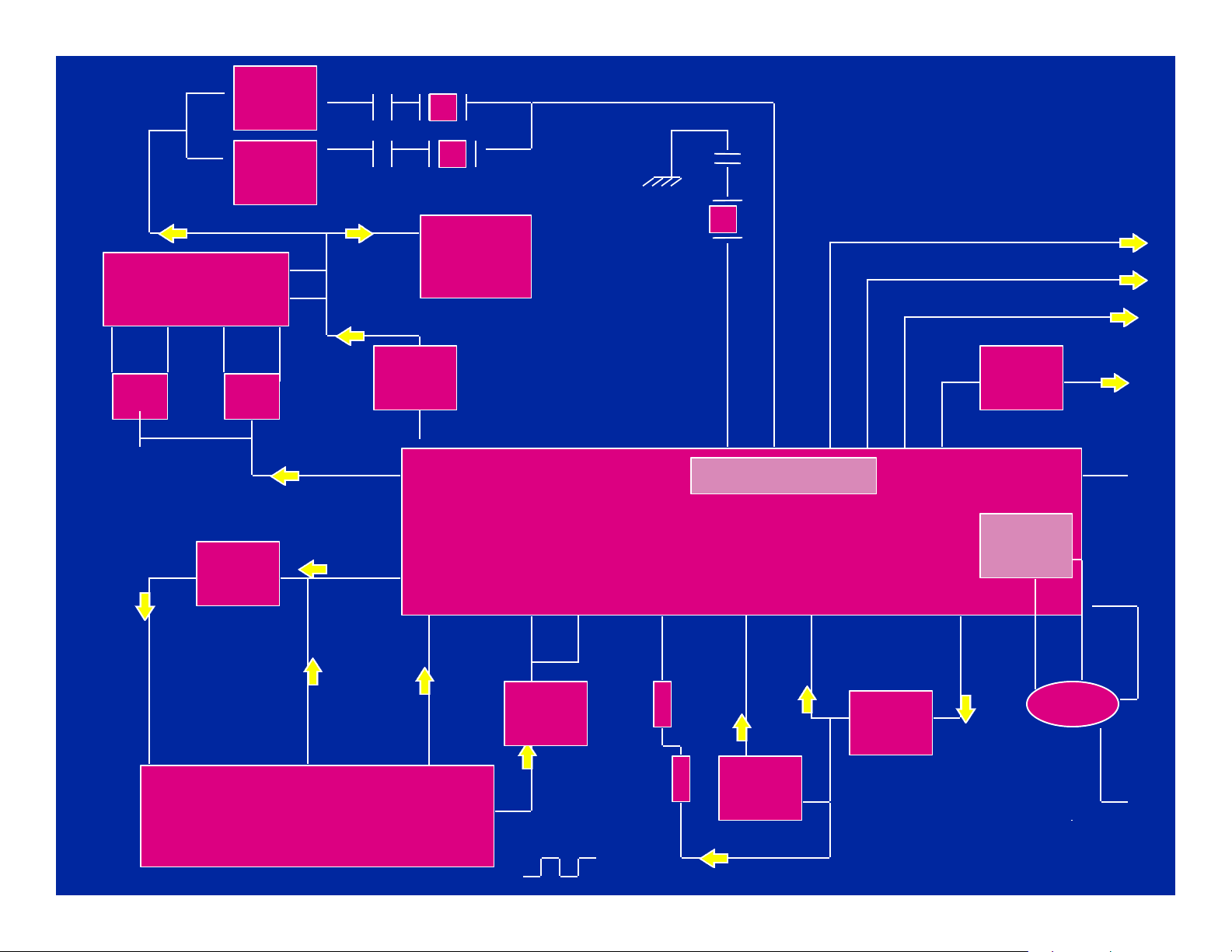

CARACTERISTICAS DE SINTONIA
4 NO PINO 34 DO MICRO ENTRA IDENTIFICAÇÃO DA
EMISSORA PROVENIENTE DO PINO 14 DO TDA 8361. ESTÁ IDENTIFICAÇÃO É A TENSÃO DE 4,6 v. CAUSA : Q 403.
4 SEM A TENSÃO DE IDENT APARELHO FICA MUDO,
E PERSISTINDO POR 5 MINUTOS DESLIGA-SE. SERVE PARA QUANDO O CANAL SAI DO AR.
4 NA FUNÇÃO AUTO-PROGRAMA É SKIPADO (ELIMINA)
OS CANAIS SEM A TENSÃO DE IDENT.
4 O PINO 37 ( AFC ) SERVE PARA TRAVAR A SINTONIA
NO MELHOR PONTO DA SINTONIA.
4 A SINTONIA DOS CANAIS É FEITO POR VARIAÇÃO
DE TENSÃO E CHAVEAMENTO DE BANDA NO VARICAP.
Page 20
1
BL
FI
LA 7910
3 4
9
8
7
2
7
7114
37
34
UHF
Q 701
2,5 (OK)
BH
AFC Q 102
IDENT
Q 403
VARICAP
VT 0 ~29 v
33v
44
14
Q 101
T 101
2 3
SAW
45
TDA 8361
46
39 40
MEMO
4,6 C/ SIN 1,0 S/ SIN
3,6 C/ SIN 1,6 S/ SIN
Page 21
VARICAP OU MICRO ?
VARICAP OU MICRO ?
4 FAÇA A SINTONIA MANUAL OU AUTO-PROGRAMA. 4 VERIFIQUE SE A TENSÃO NO PINO VT DO VARICAP
VARIA DE 0 À 29 v NESTE MOMENTO. CAUSA : ZENER 33v, Q 701.
4 VERIFIQUE SE HÁ MUDANÇA DAS TENSÕES DE
BANDA. CAUSA : LA 7910
4 VERIFIQUE SE SAI O PULSO PWM DO PINO 9 (MICRO)
CAUSA: MICRO
4 SE NO VARICAP AS TENSÕES DE BANDA E VT ESTÃO
NORMAIS O DEFEITO ESTÁ NO VARICAP.
Page 22
VIDEO / AUDIO
VIDEO / AUDIO
HPS 14 / 2080
HPS 14 / 2080

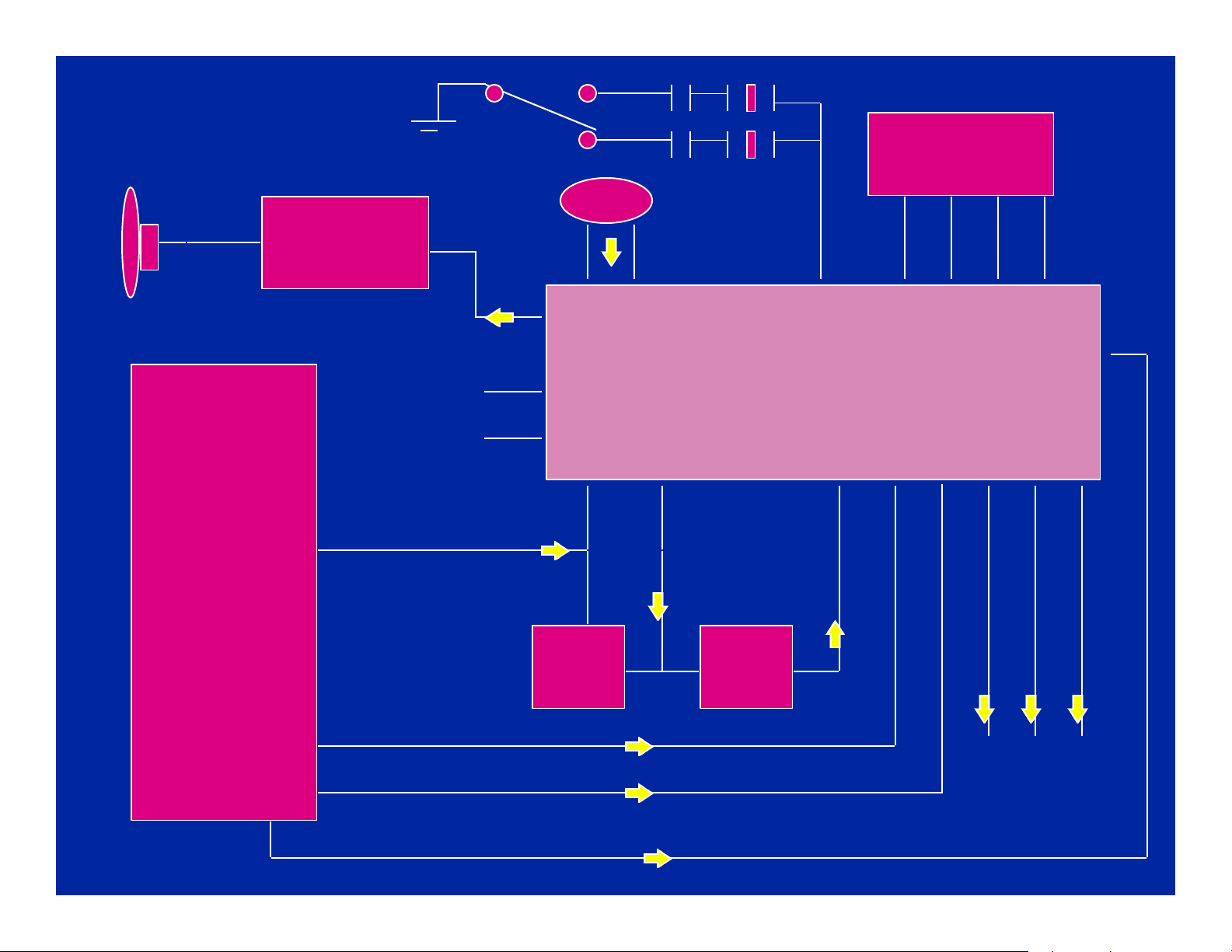

Page 23

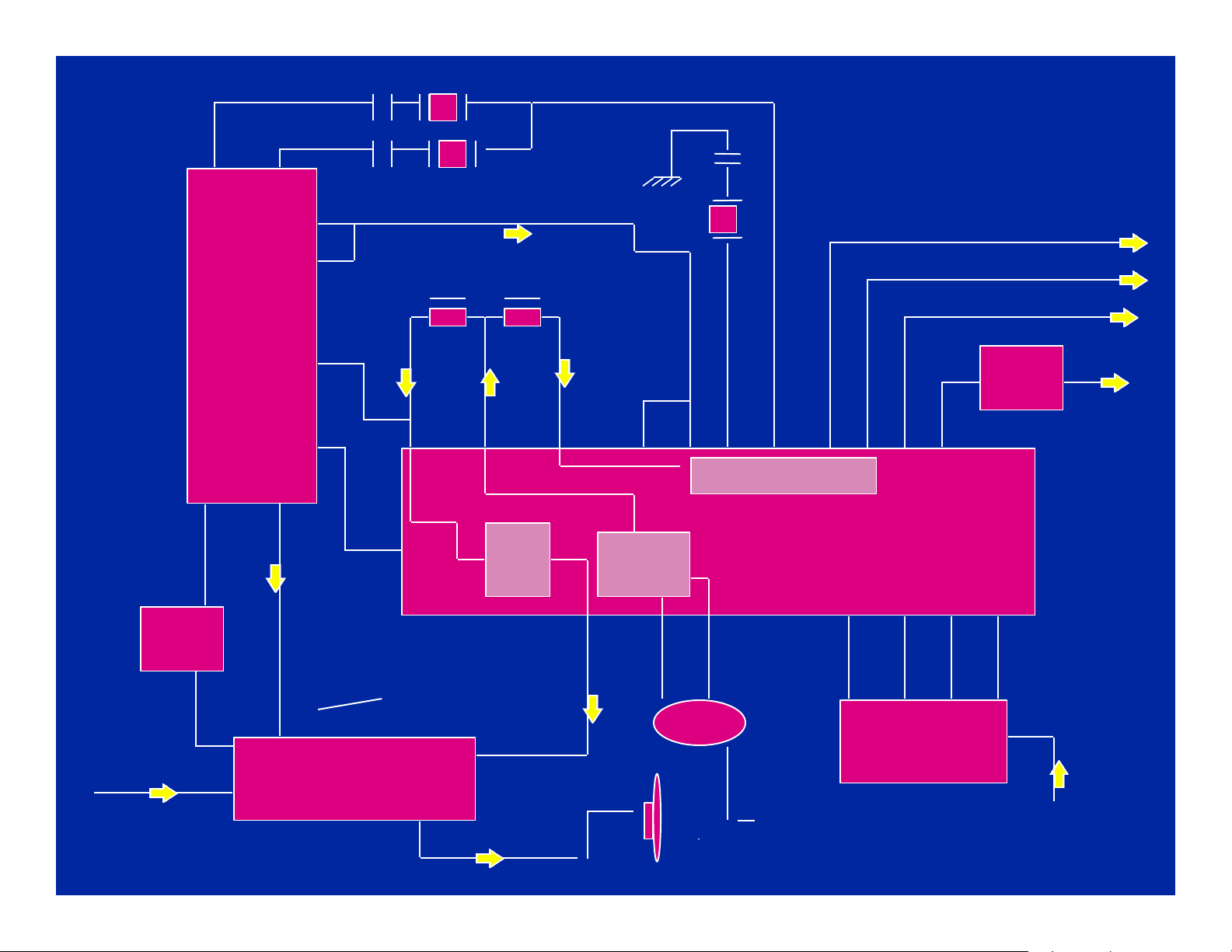

2
LA 4265
10
50
SAW
46 45
PAL
34
NT
CHAVE PAL
TDA 4665
28293031
26
7114
FILTRO AUDIO
VOLUME
29
0 ~ 5 v
0 ~ 5 v
28 26
BRILHO
0 ~ 5 v
51 1
5
AUDIO
Q 601 Q 602
CONTRASTE
7
TDA 8361
VIDEO OUT
Q 201
13 VIDEO
IN
Y / C
17 25
18 19 20
R G B
27
COR
Page 24
F O N T E
F O N T E
HPS 14 / 2081 /
HPS 14 / 2081 /
14R
14R
Page 25
TENSÕES DA FONTE
4 VDD 5 v 4 VDD 12,9 / 10,5 v 4 VDD 103 v 4 IMPORTANTE : ESTA FONTE POSSUI UM TRAFO
A MAIS PARA SUPRIR O PROBLE­MA DE NÃO LIGAR QUANDO A REDE CAI DE 100 VAC, ISTO FAZ COM QUE TENSÃO DE 10,5v ESTABILIZE CASO A DE 12,9 v CAI MAIS QUE ELA.
Page 26

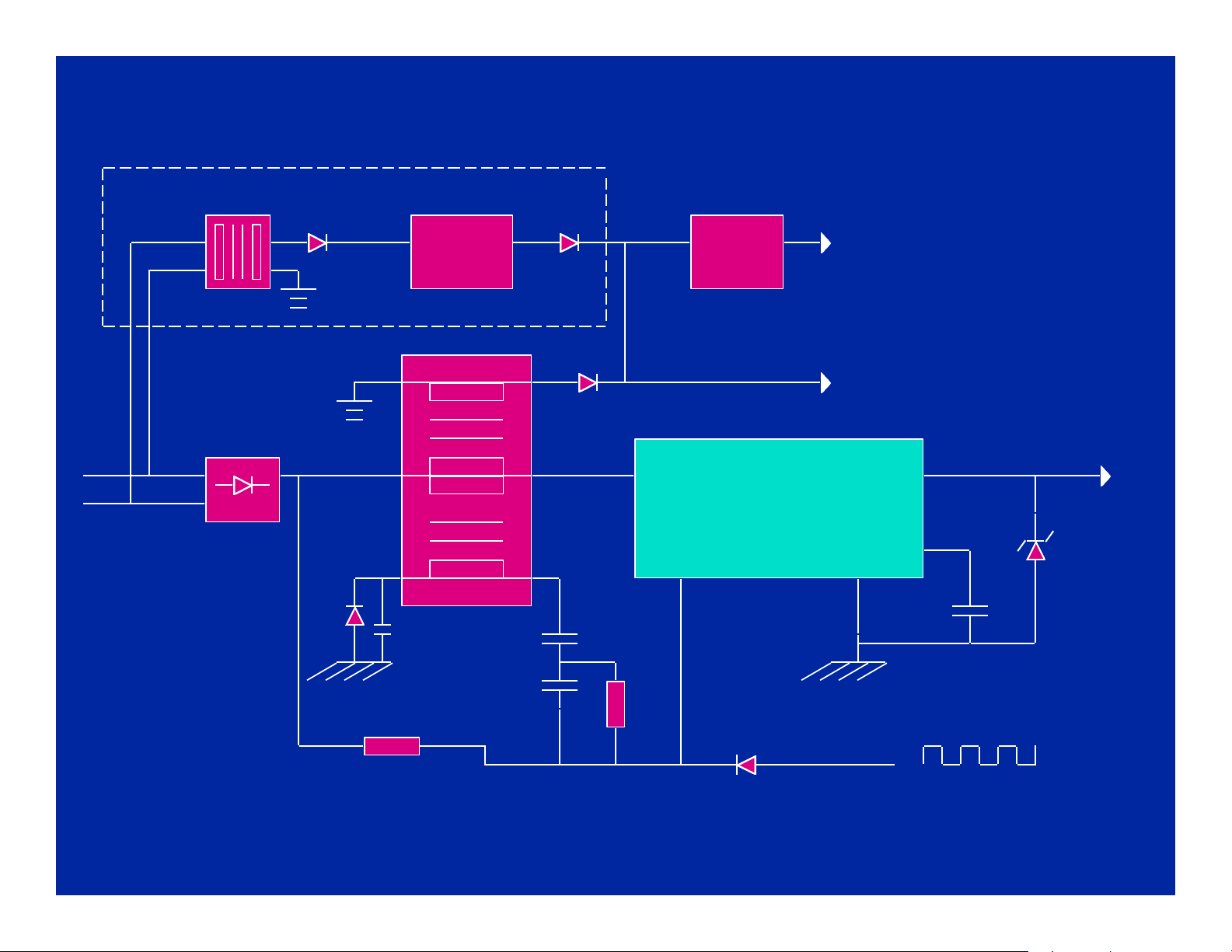

14R / 1481 / 2081
REG. 10,5v
Q 802 Q 803
13
D824
14
D815
REG. 5v
Q 801
12,9v
5 v
( MICRO, MEMO, VARICAP, RESSET)
( AUDIO, VCC PINO 36 TDA 8361, VCC DRIVE HORIZ. STAND BY )
(VCC FLY, COLETOR
100 ~240Vac
4
2
611
3 4
150 / 300v
R 832 R 831
STR 50103
D 819
( RETORNO FREQ. HORIZ. )
103 v
5
12
Page 27
COMANDO
COMANDO
HPS 14 / 2081 /
HPS 14 / 2081 /
14R
14R
Page 28
OBSERVAÇÃO
4 QUANDO O APARELHO NÃO LIGA, CERTIFIQUE
AONDE ESTÁ O DEFEITO DA SEGUINTE FORMA :
- CERTIFIQUE QUE EXISTAM AS TENSÕES DA FONTE DE 8v2, 5 v e 103 v.
- SE AO LIGAR ESTIVER A TENSÃO DE 8,2 v NO PINO 36 DO TDA 8361, O DEFEITO ESTÁ NO CIRCUITO HO­RIZONTAL.
- CASO NÃO TENHA A TENSÃO, O DEFEITO PODE ES­TAR NO COMANDO.
Page 29
PONTOS BÁSICOS DO MICRO 7914
4 VDD 5 v ( 42 ) 4 DATA / CLOCK 5 v ( 39 - 40 ) 4 RESSET 5 v ( 33 ) 4 CLOCK 10 MHz ( 31 - 32 )
4 GND ( 30 )
4 TECLADO ( 15 - 20 )
Page 30
REMOTO
35
17
42 ( 5 v )
40 ( 5 v )
40 ( 5 v )
VDD
M E M O
0 v ( ON )
5 v ( OFF )
T E C L A D O
13 14 15
16
7914
8414 (OPCIONAL)
LIGA
5 v (DES) 0 v (LIG)
39 ( 5 v )
39 ( 5 v )
30
30
GND
33 ( 5 v )
32
31
(2,4)
Q 705 Q 710
RESSET
(2,4)
CLOCK 10 MHz
(2,4)
12,9 v
( PINO 36 TDA 8361 )
8,2 v
Page 31
HORIZONTAL
HORIZONTAL
HPS 14 / 2081 /
HPS 14 / 2081 /
14R
14R
Page 32
INFORMAÇÕES DO TDA 8361
4 O CRISTAL DE CROMA DO PINO 34 SERVE COMO
REFERÊNCIA PARA A FREQUÊNCIA HORIZONTAL. CAUSA : QUADRO REDUZIDO.
4 O TDA 8361 TEM 3 VERSÕES E DEVEM SER ALTE-
RADO O RESISTOR DE POLARIZAÇÃO DO PINO 35 :
- 3Y RESISTOR DE 47 K OHMS.
- 4Y e 5Y RESISTOR DE 8K2 OHMS. CAUSA : QUADRO REDUZIDO.
4 PARA QUE O TDA 8361 OSCILE SÓ É NECESSÁRIO A
TENSÃO DE 8v2 NO PINO 36 E 5 v (STAND BY) NO PINO
10. COM ISTO DESLIGUE O PINO 37 E TESTE NESTA TRILHA A FRQUÊNCIA DE 20 KHZ (+ -2 KHZ).
4 QUANDO HOUVER DEFLEXÃO A TENSÃO NO PINO
10 PASSA A TER 8 v. A AUSÊNCIA DESSA TENSÃO OCASIONA VERTICAL FECHADO QUADRO REDUZIDO.
Page 33
8 v 2
5 / 8 v
SCREEN
6 vpp
FOCO
36 10
TDA 8361
38
34
SAND CASTLE
TF 401
D 406
D 407
12 v ( FLY )
12 v ( FONTE )
Q 402
103 v
1
2
4
MAT
FLY
3
37
15,735 KHZ
Q 401
3
150 / 300
STR 50103
1
2
103 v
4
ABL
RETORNO HORIZONTAL
Page 34
OBSERVAÇÃO
4 O CRISTAL DE CROMA E SEU CAPACITOR SÃO
CRÍTICOS. SÓMENTE OS QUE TRABALHAM COM O TDA 8361 DEVE SER UTILIZADO O CAPACITOR CORRETO DE 15 pf OU 10 Kpf .
4 O TRANSISTOR DRIVE 2SD 2236 TEM 4,5 v NO
COLETOR, OUTRO TRANSISTOR NÃO FUNCIONA.
4 VERIFIQUE A CIRC. TVC 007-97 SOBRE OUTRAS
ALTERAÇÕES.
Page 35
VERTICAL
VERTICAL
HPS 14 / 2081
HPS 14 / 2081
Page 36
PONTOS DO VERTICAL
4 GERADOR DE RAMPA (PINO 42 DO TDA 8361),
TEM QUE TER A TENSÃO DE 2,6 v
CAUSA: C 310, SW 201, R 315 e TENSÃO DE 24 v
4 TENSÃO DE 24 v NO PINO 9 DO TDA 3653 4 A SAÍDA DO OSCILADOR VERTICAL É NO PINO
43 DO TDA 8361, CASO HAJA ALGUM PROBLEMA NÃO HAVERÁ SINAL NA SAÍDA DO PINO 43. PODE­SE TESTAR O TDA 8361 UTILIZANDO UM GERADOR DE ÀUDIO COM 60 HZ e 5 vpp NA TRILHA DO PINO
43. CASO ABRIR O VERTICAL O DEFEITO ESTÁ NO TDA 8361.
Page 37
SINTONIA
SINTONIA
HPS 14 / 2081 /
HPS 14 / 2081 /
14R
14R
(SINTONIA DE 181 CANAIS)
(SINTONIA DE 181 CANAIS)
Page 38
CARACTERISTICAS DE SINTONIA
4 NO PINO 34 DO MICRO ENTRA IDENTIFICAÇÃO DA
EMISSORA PROVENIENTE DO PINO 14 DO TDA 8361. ESTÁ IDENTIFICAÇÃO É A TENSÃO DE 4,6 v. CAUSA : Q 203.
4 SEM A TENSÃO DE IDENT APARELHO FICA MUDO,
E PERSISTINDO POR 5 MINUTOS DESLIGA-SE. SERVE PARA QUANDO O CANAL SAI DO AR.
4 NA FUNÇÃO AUTO-PROGRAMA É SKIPADO (ELIMINA)
OS CANAIS SEM A TENSÃO DE IDENT.
4 O PINO 9 ( AFC ) SERVE PARA TRAVAR A SINTONIA
NO MELHOR PONTO DA SINTONIA.
4 A SINTONIA DOS CANAIS É FEITA COM COMUNICA-
ÇÃO DIGITAL DOS PULSOS CLOCK, DATA E ENABLE
Page 39

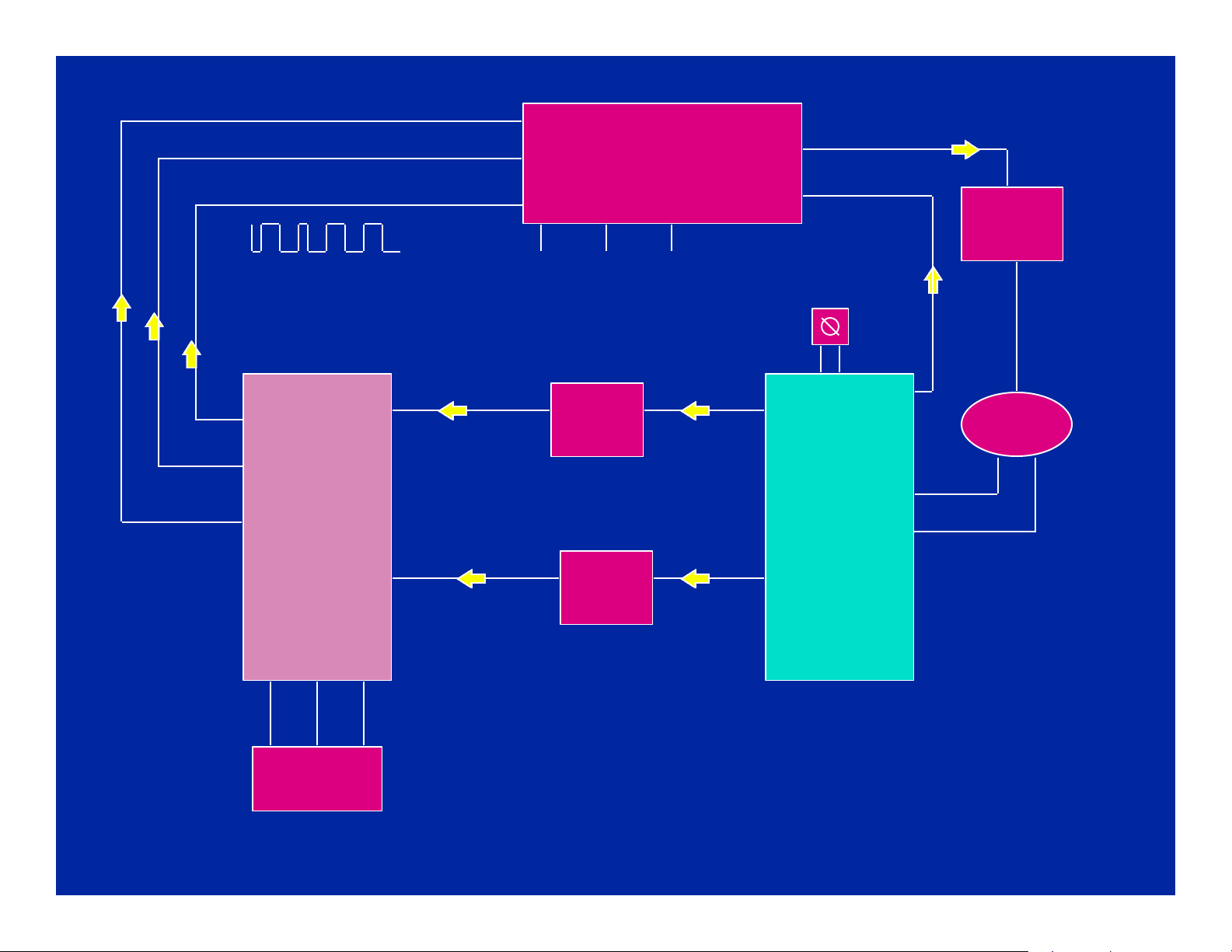

CLOCK
DATA ENABLE
FI
VARICAP
Q 101
38
7914
37
8414
36
(OPCIONAL)
39 40
33 v 9 v 5 v
9
2,5 (OK)
34
4,9 C/ SIN 0,9 S/ SIN
AFC
Q 102
IDENT Q 203
44
14
2,5 C/ SIN 0,8 S/ SIN
T 101
2 3
SAW
45
TDA 8361
46
MEMO
Page 40
VARICAP OU MICRO ?
VARICAP OU MICRO ?
4 FAÇA A SINTONIA AUTO-PROGRAMA. 4 VERIFIQUE SE OS PULSOS CLOCK E DATA EXISTEM
QUANDO SINTONIZA.
4 SE NÃO EXISTIREM O DEFEITO É O MICRO. 4 EXISTINDO OS PULSOS TESTE AS TENSÕES DE
33 v, 5v e 9 v NO VARICAP.
4 TENSÕES DO VARICAP OK E PULSOS OK, TROCAR
ENTÃO VARICAP.
4 OBS : VARICAP DA HPS 14 / 2081 e 14R PODE SER
UTILIZADO O UVE50-AW74D e o TUGH8EF82M, SIGA OS PASSOS DA CIRC TVC - 007/97.
4 A SINTONIA DIGITAL É TRAVADA, PORTANTO A SIN-
TONIA FINA SÓ VARIA NA FAIXA DO CANAL.
Page 41
VIDEO / AUDIO
VIDEO / AUDIO
HPS 14 / 2081 /
HPS 14 / 2081 /
14R
14R
(PAL-M / NT AUTOMÁTICO)
(PAL-M / NT AUTOMÁTICO)
Page 42
Q 703
Q 701 Q 708
NT
CHAVE PAL
TDA 4665
PAL
SAW
1918
7914
2
LA 4265
FILTRO AUDIO
VOLUME
2
0 ~ 5 v
0 ~ 5 v
6
BRILHO
5010
51 1
AUDIO
46 45
5
Q 601 Q 602
7
34
TDA 8361
VIDEO OUT
Q 202
13 VIDEO
IN
Y / C
17 25
28293031
26
18 19 20
COR
COR
4
7
SYSIN
3
0 ~ 5 v
CONTRASTE
R G B
Q 707
Page 43
CARACTERISTICAS DA HPS 14 / 2091
4 PAL-M / PAL-N / NT AUTOMÁTICO 4 SINTONIA DIGITAL DE 181 CANAIS 4 FONTE CHAVEADA COM ISOLAÇÃO DA REDE 4 LIGA DESLIGA DA FONTE POR FOTO-ACOPLADOR 4 CHAVE PAL ELETRÔNICA 4 PROTEÇÃO RAIO X ( DESLIGAMENTO AUTOMATICO
APÓS OCORRER UM EXCESSO DE CONSUMO )
4 TIMER LIGA / DESLIGA 4 OPÇÃO DE 3 LINGUAGENS
Page 44
F O N T E
F O N T E
HPS 14 / 2091
HPS 14 / 2091
Page 45
TENSÕES DA FONTE
4 VDD 123 v 4 VDD 16 v 4 VDD 14 v 4 VDD 5 v
Page 46

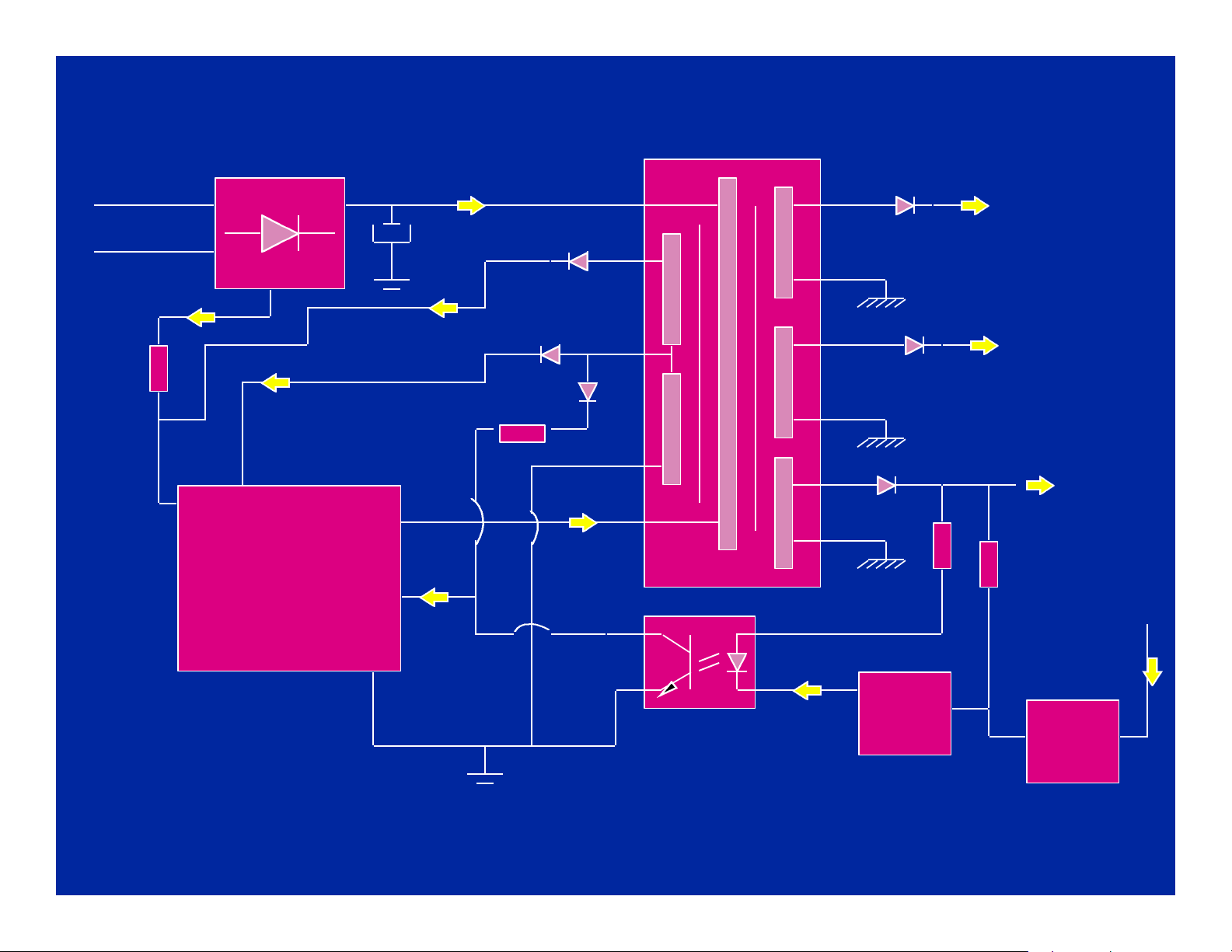

1OO A 240 vac
POWER
TRAFO
VCC HORIZ.
R 804
8 v
7
SENS
9
V IN
STR5707
31 v (ON / OFF)
1
C
6
INH
GND
0 OFF
1,1 ON
2
D 803
D 802
D 804
123 v
16 v
14 v
1,1 - OFF 14 - ON
Q 802
VCC AUDIO
VCC OSC / DRIVE HORIZ
PINO 15
ON
13,6 - ON 0 - OFF
Q 804
0,6 OFF
Page 47
OBSERVAÇÕES
4 O FOTO-ACOPLADOR SÓ SERVE PARA MANTER A
FONTE EM ESTADO DE REPOUSO.
4 COM ELE DESLIGADO A FONTE FICA EM ESTADO
NORMAL.
4 TESTE FONTE:
- VERIFIQUE TENSÃO DE PARTIDA PINO 9 ( 8 v )
- TENSÃO DE 150 OU 300 v PINO 1
Page 48
COMANDO
COMANDO
HPS 14 / 2091
HPS 14 / 2091
Page 49
PONTOS BÁSICOS DO MICRO M37220
4 VDD 5 v ( 22 ) 4 RESSET 5 v ( 25 ) 4 CLOCK 4,19434 MHz ( 19 - 20 )
4 GND ( 18 / 21 )
4 TECLADO ( 28 - 33 )
OBSERVAÇÕES :
- SEM A MEMÓRIA MICRO FUNCIONA NORMAL
- SEM PULSO H ou V, A TELA ESCURECE
- SEM OSC. DOS PINOS 23 e 24 FICA SEM CARAC­TERES.
- TECLADO DESLIGADO, REMOTO NÃO FUNCIONA
Page 50
REMOTO

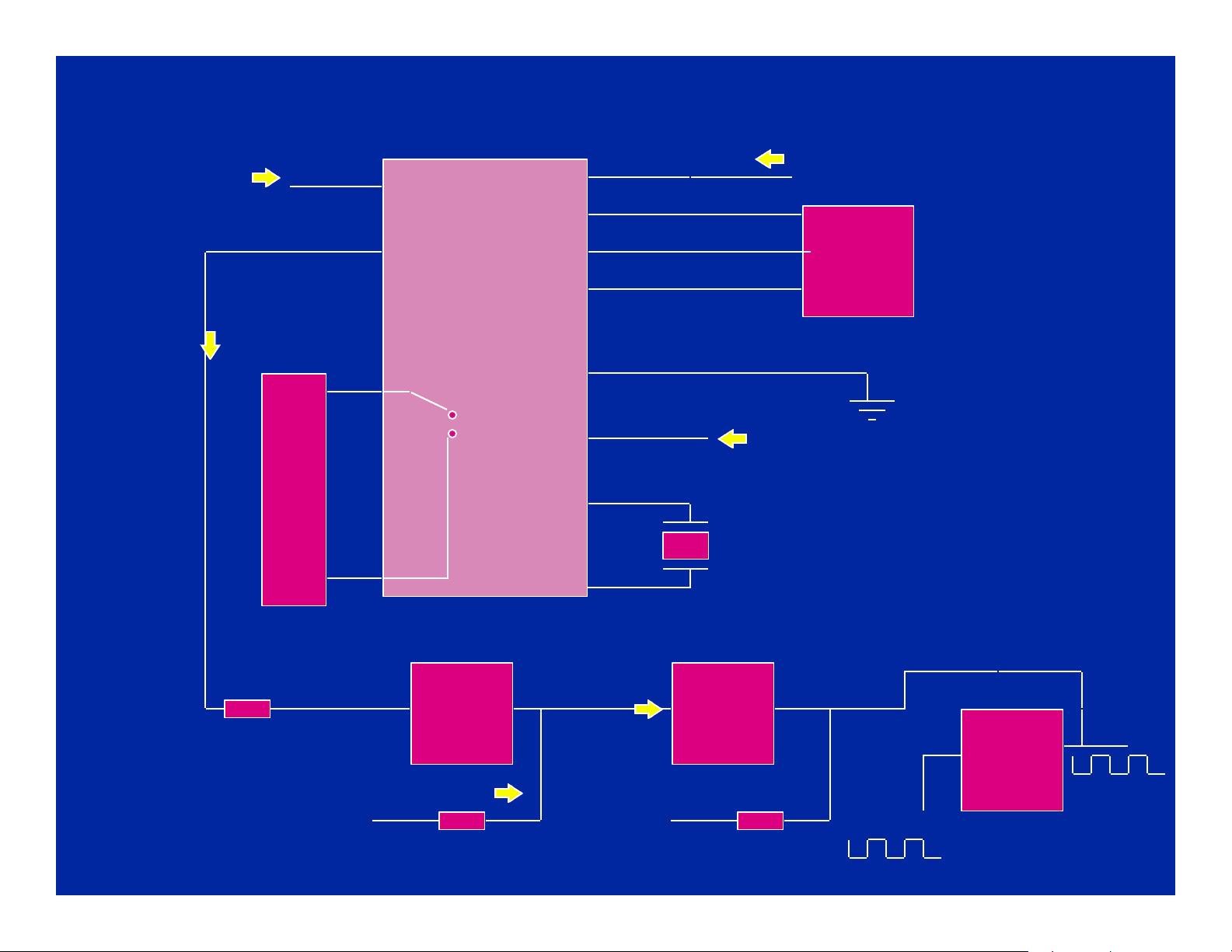

10
VCC
22 ( 5 v )
37
0 v ( OFF )
5 v ( ON )
T E C L A D O
0,6 ON
0 OFF
15
M37220
M37221
M37221
28
LIGA
29 30
31 32
33
B C
Q 805
36 28
21 / 18
21 / 18
25 ( 5 v )
19
20
(2,2)
(0 ON)
7,4 OFF
GND
(2,2)
CLOCK 4,1943 MHz
(2,2)
Q 403
M E M O
RESSET
27,7 ON 0 OFF
C
B
Q 401
14 v
103 v
DRIVE HORIZ
Page 51
HORIZONTAL
HORIZONTAL
HPS 14 / 2091
HPS 14 / 2091
Page 52
INFORMAÇÕES DO HORIZONTAL
4 O CIRCUITO HORIZONTAL FICA OSCILANDO MESMO
EM STAND BY, POIS O PINO 24 DO LA7687 CONTINUA RECEBENDO TENSÃO DE 7,5 v.
4 O OSCILADOR HORIZONTAL É FORMADO PELO X401. 4 A FUNÇÃO LIGA DESLIGA DO APARELHO É FEITA PE-
LO CORTE DA ALIMENTAÇÃO DO DRIVE Q 401.
4 SEM O PULSO H NO MICRO SOME CARACTERES NA
NA TELA E LOGO APÓS TELA FICA TODA ESCURA.
4 SEM PULSO SAND CASTLE ( PINO 26 LA 7687 ) FICA :
- DESLOCA QUADRO 2 CM NA LATERAL.
- SEM CARACTERES
- SOME E APARECE COR E BRILHO

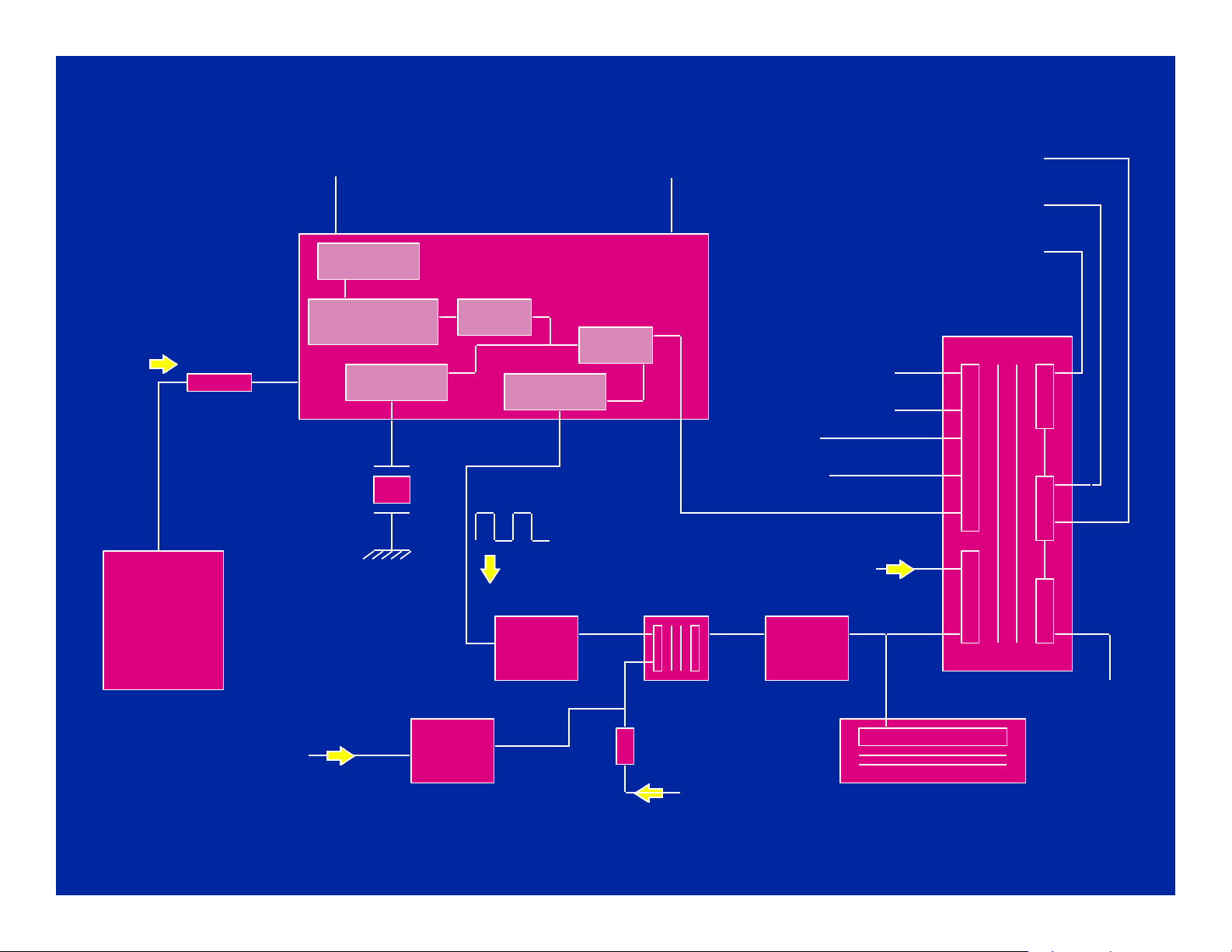

Page 53
10
10
LA 7687
8 v
8 v
SCREEN
SCREEN
FOCUS
FOCUS
14 v
FONTE
FONTE
VCC HORIZ
24
( 7,5 v )
POWER ON
POWER ON
5 v (ON)
5 v (ON)
VIDEO
VIDEO
SEP SINC
SEP SINC
OSC
OSC
X 401 500
23
23
SW
Q 805
Q 805
AFC
AFC
SW
DRIVE
DRIVE
DRIVE
DRIVE
Q 401
Q 401
25
25
AFC
AFC
VCC
VCC
26
26
SAND CASTLE
SAND CASTLE
T 401
T 401
1,8
1,8
ac
ac
180 v
180 v
Q 402
Q 402
25 v
25 v
16,5 v
16,5 v
123 v
123 v
YOKE
YOKE
H.V.
H.V.
FLY
FLY
ABL
ABL
Q 403
Q 403
123 v
123 v
Page 54
SINTONIA
SINTONIA
HPS 14 / 2091
HPS 14 / 2091
(SINTONIA DE 181 CANAIS)
(SINTONIA DE 181 CANAIS)
Page 55
CARACTERISTICAS DE SINTONIA
4 NÃO POSSUI SINTONIA FINA. 4 NA FUNÇÃO AUTO-PROGRAMA , O CANAL COM COR
ROSA INDICA DESATIVADO E VERDE ATIVADO.
4 A SINTONIA DOS CANAIS É FEITA COM COMUNICA-
ÇÃO DIGITAL DOS PULSOS CLOCK, DATA E ENABLE.
Page 56
CLOCK
DATA ENABLE
VARICAP
VARICAP
FI
16 37 28
M37220
M37220
M37221
M37221
9
12
33 v 12 v 5 v
AFT
Q 102
Q 707
SD
SD
7
27
AGC
AGC
5 6
LA 7687
LA 7687
48 47
50
50
Q 101
SAW
28
28
MEMO
36
36
37
37
Page 57
VIDEO / AUDIO
VIDEO / AUDIO
HPS 14 / 2091
HPS 14 / 2091
(PAL-M / NT AUTOMÁTICO)
(PAL-M / NT AUTOMÁTICO)
Page 58
34
34
MICRO
MICRO
TV / AV
TV / AV
KILLER
KILLER
35
35
13
13
26
26
27
27
17
17
PAL - N
PAL - N
PAL -M
PAL -M
TINT-CONT-BRI-COR
TINT-CONT-BRI-COR
SF4.5 M
SF4.5 M
AUDIO
AUDIO
1
1
TP 4.5 M
TP 4.5 M
8
8
10
10
Y / C/
Y / C/
SIN
SIN
18
18
NT
NT
33
41
41
19
19
Y / C / SINC
Y / C / SINC
42
42
33
34
34
35
35
32
32
Q 509
Q 509
B - Y
B - Y
G - Y
G - Y
R - Y
R - Y
Y
Y
TV / AV
TV / AV
0 / 2
0 / 2
Q 712
Q 712
TV / AV
TV / AV
2 / 0
2 / 0
3
3
AUDIO EXT
AUDIO EXT
4
4
17
17
3
3
VOLUME
VOLUME
(1 ~3,3)
(1 ~3,3)
5
5
LA 4285
LA 4285
OUT
OUT
17
17
9
9
FM
FM
DET
DET
AUDIO
AUDIO
IN
IN
1
1
VIDEO
VIDEO
DET
DET
51
51
474748
SAW
SAW
48
FI
FI
LA 7687
LA 7687
36
36
37
37
38
38
LC 89950
LC 89950
SW PAL
SW PAL
39
39
SAND
SAND
CASTLE
CASTLE
13
13
Page 59
COMANDO
COMANDO
HPS 21 / 27 /
HPS 21 / 27 /
2981
2981
Page 60
PONTOS BÁSICOS DO MICRO MC 68HC05T10
4 VDD 5 v ( 56 ) 4 RESSET 5 v ( 4 ) 4 CLOCK 10 MHz ( 54 - 53 )
4 GND ( 28 )
4 TECLADO ( 45 - 50 ) - DESLIGUE E ACIONE DIRETO 4 MEMÓRIA OK 4VARICAP OK
OBSERVAÇÕES :
- SEM O VARICAP MICRO NÃO LIGA
- MEMÓRIA RUIM MICRO NÃO LIGA
- CERTIFIQUE TODOS OS PONTOS ANTES DE TROCAR O MICRO
Page 61
VARICAP
VARICAP
REMOTO
SCL
SCL
SDA
SDA
ENA
ENA
1
39
23
23
22
22
20
20
8014
56 ( 5 v )
33 ( 5 v )
33 ( 5 v )
VDD
M E M O
0 v ( ON )
5 v ( OFF )
T E C L A D O
8314
MC 98HC05T10
45 46
47 48 49
50
50
5 v (DES)
0 v (LIG)
LIGA
34 ( 5 v )
34 ( 5 v )
28 GND
28
4 ( 5 v )
54
53
(2,4)
Q 701
RESSET
(2,4)
CLOCK 10 MHz
(2,4)
REG. DE 5 v
P/ CORTAR TRANS
P/ CORTAR TRANS
RELE
RELE
(ARMA FONTE)
(ARMA FONTE)
Page 62
SINTONIA
SINTONIA
HPS 21 / 27 /
HPS 21 / 27 /
2981
2981
Page 63
CLOCK
DATA ENABLE
VARICAP
VARICAP
FI
20 22 23
8014
8014
8314
8314
14 AFC
17
IDENT
IDENT
33 v 12 v 5 v
Q 102
57 58
60
38
LA 7687
LA 7687
AGC
AGC
8 9
5
5
Q 101
SAW
33
33
34
34
MEMO
Page 64
HORIZ. / VERT.
HORIZ. / VERT.
HPS 21 / 27 /
HPS 21 / 27 /
2981
2981

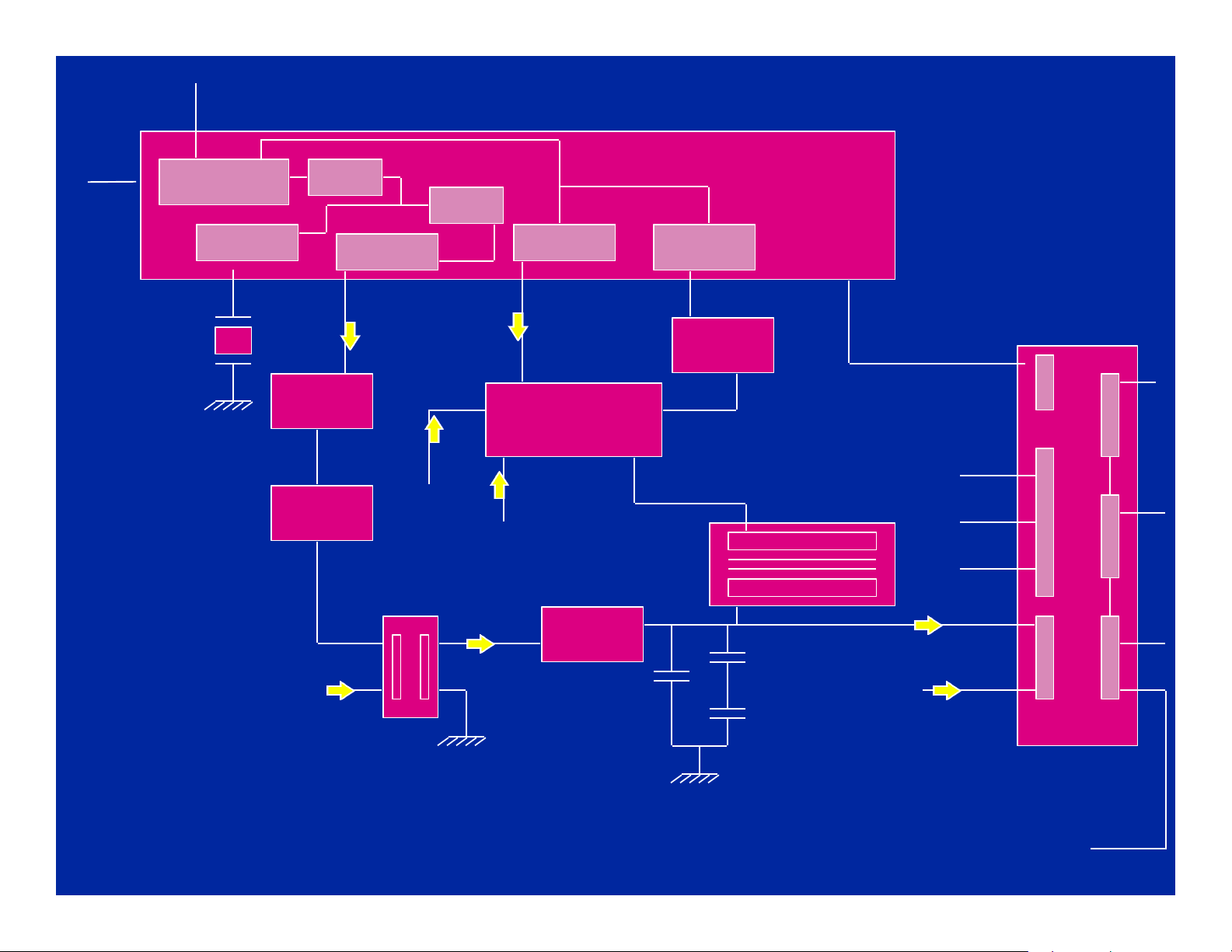

Page 65
7,5 (ON)
7,5 (ON)
41
41
32
32
SEP SINC
SEP SINC
X 400
X 400
OSC H
OSC H
36
36
Q 403
Q 403
Q 401
Q 401
AFC
AFC
DRIVE
DRIVE
35
35
27 v
27 v
AFC
AFC
8
8
10 v
10 v
OSC V
OSC V
40
40
2
2
LA 7838
LA 7838
12
1
1
12
50 / 60
50 / 60
5,0
5,0
5
YOKE
YOKE
LA 7685
LA 7685
39
39
Q 306
Q 306
5
( 4,4 - 60HZ
( 4,4 - 60HZ
0 - 50 HZ)
0 - 50 HZ)
33
33
SAND CASTLE
SAND CASTLE
3
3
14 v
14 v
24v
24v
1
1
40 v
40 v
Q 402
Q 402
122 v
122 v
2
2
FLY
FLY
ABL PINO 8
ABL PINO 8
Page 66
VIDEO / AUDIO
VIDEO / AUDIO
HPS 21 / 27/
HPS 21 / 27/
2981
2981
Page 67
Q 507
AUDIO
AUDIO
Q 507
PAL - N
PAL - N
LA 7222
LA 7222
5
5
DL 502
DL 502
12127
M
M
7
Q 501
Q 501
Q 506
Q 506
2
2
4
4
10
10
N
N
DL 501
DL 501
CROMA OUT
CROMA OUT
51
KILLER
KILLER
5
5
Q 306
Q 306
15
15
51
PAL -M
PAL -M
LA 7838
LA 7838
36
36
PAL/NT
PAL/NT
49 CRISTAL
49 CRISTAL
NT
NT
18
18
Y / C / SINC
Y / C / SINC
LA 7685
LA 7685
41
41
44
44
17
17
24
24
47
47
25
25
26
26
50
50
27
27
B - Y G - Y R - Y
Q 201
Q 201
VIDEO
VIDEO
DET
DET
B - Y G - Y R - Y
Y
Y
1
1
OUT
OUT
11
11
TRAVA PAL
TRAVA PAL
NT
NT
18
18
MICRO
MICRO
COR
COR
25
25
23
23
TINT
TINT
29
29
Q 705
Q 705
37
37
21
21
R407
R407
R 408
R 408
15HZ
15HZ
SINC
SINC
Y
Y
Q 202
Q 202
C
C
Q 203
Q 203
VIDEO
VIDEO
OUT
OUT
9
9
SAW
SAW
8
8
FI
FI
Loading...
