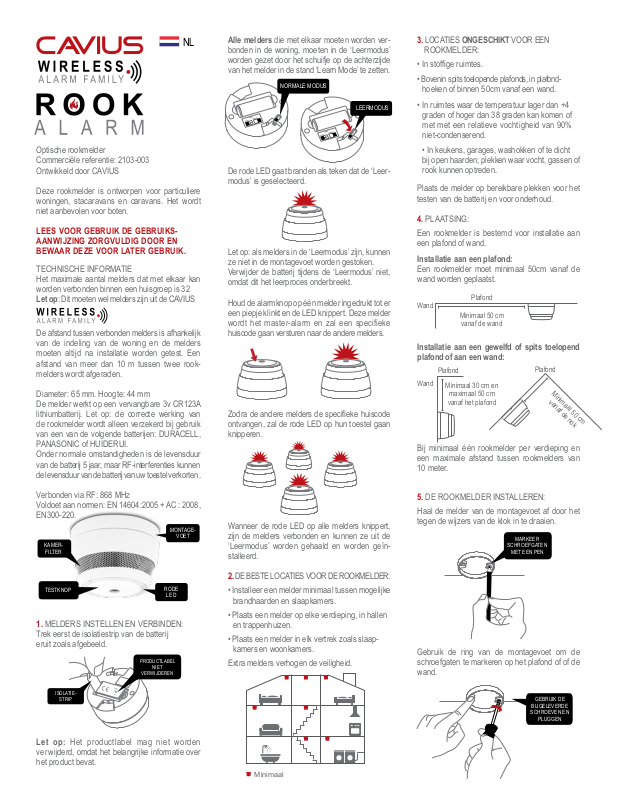

Page 1
NL
Optische rookmelder
Commerciële referentie: 2103-003
Ontwikkeld door CAVIUS
Deze rookmelder is ontworpen voor particuliere
woningen, stacaravans en caravans. Het wordt
niet aanbevolen voor boten.
LEES VOOR GEBRUIK DE GEBRUIKSAANWIJZING ZORGVULDIG DOOR EN
BEWAAR DEZE VOOR LATER GEBRUIK.
TECHNISCHE INFORMATIE
Het maximale aantal melders dat met elkaar kan
worden verbonden binnen een huisgroep is 32
Let op: Dit moeten wel melders zijn uit de CAVIUS
De afstand tussen verbonden melders is afhankelijk
van de indeling van de woning en de melders
moeten altijd na installatie worden getest. Een
afstand van meer dan 10 m tussen twee rookmelders wordt afgeraden.
Diameter: 65 mm. Hoogte: 44 mm
De melder werkt op een vervangbare 3v CR123A
lithiumbatterij. Let op: de correcte werking van
de rookmelder wordt alleen verzekerd bij gebruik
van een van de volgende batterijen: DURACELL,
PANASONIC of HUIDERUI.
Onder normale omstandigheden is de levensduur
van de batterij 5 jaar, maar RF-interferenties kunnen
de levensduur van de batterij van uw toestel verkor ten.
Alle melders die met elkaar moeten worden verbonden in de woning, moeten in de ‘Leermodus’
worden gezet door het schuifje op de achterzijde
van het melder in de stand ‘Learn Mode’ te zetten.
NORMALE MODUS
LEERMODUS
De rode LED gaat branden als teken dat de ‘Leermodus’ is geselecteerd.
Let op: als melders in de ‘Leermodus’ zijn, kunnen
ze niet in de montagevoet worden gestoken.
Verwijder de batterij tijdens de ‘Leermodus’ niet,
omdat dit het leerproces onderbreekt.
Houd de alarmknop op één melder ingedrukt tot er
een piepje klinkt en de LED knippert. Deze melder
wordt het master-alarm en zal een specifieke
huiscode gaan versturen naar de andere melders.
Zodra de andere melders de specieke huiscode
ontvangen, zal de rode LED op hun toestel gaan
knipperen.
3. LOCATIES ONGESCHIKT VOOR EEN
ROOKMELDER:
• In stofge ruimtes.
• Bovenin spits toelopende plafonds, in plafond-
hoeken of binnen 50cm vanaf een wand.
• In ruimtes waar de temperatuur lager dan +4
graden of hoger dan 38 graden kan komen of
met met een relatieve vochtigheid van 90%
niet-condenserend.
• In keukens, garages, washokken of te dicht
bij open haarden; plekken waar vocht, gassen of
rook kunnen optreden.
Plaats de melder op bereikbare plekken voor het
testen van de batterij en voor onderhoud.
4. PLAATSING:
Een rookmelder is bestemd voor installatie aan
een plafond of wand.
Installatie aan een plafond:
Een rookmelder moet minimaal 50cm vanaf de
wand worden geplaatst.
Wand
Plafond
Minimaal 50 cm
vanaf de wand
Installatie aan een gewelfd of spits toelopend
plafond of aan een wand:
Plafond
Minimaal 50 cm
vanaf de nok
Wand
Plafond
Minimaal 30 cm en
maximaal 50 cm
vanaf het plafond
Bij minimaal één rookmelder per verdieping en
een maximale afstand tussen rookmelders van
10 meter.
Verbonden via RF: 868 MHz
Voldoet aan normen: EN 14604:2005 + AC : 2008,
EN300-220.
MONTAGE-
RODE
LED
VOET
KAMER-
FILTER
TESTKNOP
1. MELDERS INSTELLEN EN VERBINDEN:
Trek eerst de isolatiestrip van de batterij
eruit zoals afgebeeld.
PRODUCTLABEL
NIET
VERWIJDEREN
ISOLATIE-
STRIP
Let op: Het productlabel mag niet worden
verwijderd, omdat het belangrijke informatie over
het product bevat.
Wanneer de rode LED op alle melders knippert,
zijn de melders verbonden en kunnen ze uit de
‘Leermodus’ worden gehaald en worden geïnstalleerd.
2. DE BESTE LOCATIES VOOR DE ROOKMELDER:
• Installeer een melder minimaal tussen mogelijke
brandhaarden en slaapkamers.
• Plaats een melder op elke verdieping, in hallen
en trappenhuizen.
• Plaats een melder in elk vertrek zoals slaapkamers en woonkamers.
Extra melders verhogen de veiligheid.
Minimaal
5. DE ROOKMELDER INSTALLEREN:
Haal de melder van de montagevoet af door het
tegen de wijzers van de klok in te draaien.
MARKEER
SCHROEFGATEN
MET EEN PEN
Gebruik de ring van de montagevoet om de
schroefgaten te markeren op het plafond of of de
wand.
GEBRUIK DE
BIJGELEVERDE
SCHROEVEN EN
PLUGGEN
Page 2
Zodra de montagevoet is aangebracht, brengt u
de melder aan door het met de wijzers van de klok
mee in te draaien totdat het vastklikt. Als de batterij ontbreekt of niet correct is ingestoken of als
de schuif op ‘Leermodus’ staat, zal het rookmelder
niet in de montagevoet vastklikken.
KLIK HET ROOKMELDER
STEVIG IN DE VOET VAST
OM HET TE
VERGRENDELEN
6. TESTFUNCTIE:
Test na installatie en minimaal eenmaal per kwartaal alle melders om te controleren dat zij correct
werken en binnen elkaars bereik zijn.
Aanbevolen wordt elke week visueel te controleren
of de LED correct knippert (om de 48 sec.).
Druk de testknop op een van de melders
geduren de minimaal 10 seconden in. Hierdoor
wordt een testsignaal vanaf de melder verzonden;
alle an dere verbonden melders moeten het signaal
kort daarna ontvangen. De melders produceren
een kort piepje en de LED zal 2 minuten lang om de
8 seconden knipperen.
OPMERKING: Met de testfunctie kan ook een
verzwakt RF-signaal worden verzonden ter con
trole van optimale werking onder normale omstandigheden.
Wanneer het testsignaal wordt verzonden, reageren
de melders op twee manieren:
1. Een enkel piepje om de 8 seconden geeft aan
dat de melders verbonden zijn en functioneren.
2. Drie korte piepjes om de 8 seconden geeft een
storing van de rooksensor aan. De melder moet
rond de rookalarmkamer worden gereinigd met
een stofzuiger (op laagste stand) en weer worden
getest.
Indien nodig kan de reactie op elk melder eerder worden stopgezet door de testknop kort in te
drukken.
TIP: Het is veilig om met uw vinger de geluidsuitgang af te dekken tijdens het testen om het
geluidsniveau tot een minimum terug te brengen.
Als het probleem zich blijft voordoen, bezoek dan
www.cavius.com voor oplossen van het probleem.
7. NORMALE MODUS:
In de normale modus zal de LED om de 48 seconden
knipperen als teken van een correcte werking.
8. ALARMMODUS:
Wanneer er een rookconcentratie wordt gedetecteerd, gaat de melder naar de ‘Alarmmodus’. Het
alarmsignaal gaat af en de LED begint te knipperen.
Het rookmelder verstuurt het alarmsignaal ook
naar de andere verbonden melders, die kort daarna ook het alarmsignaal laten afgaan.
De serie CAVIUS Draadloze melders kent twee
verschillende alarmsignalen:
Alarmsignaal 1 (--- --- ---) is een alarm dat een
levensbedreigende situatie aangeeft, zoals een
rookmelder.
Alarmsignaal 2 (- - -) is een alarm dat een nietlevensbedreigende situatie aangeeft, zoals een
watermelder.
Signaal rookmelder:
--- --- ---
Signaal hittemelder: --- --- ---
Signaal watermelder: - - -
Signaal alarm lage concentratie CO: - - -
Signaal alarm hoge concentratie CO: --- --- ---
Let op: alleen de LED van de melder dat als
eerste het alarmsignaal verstuurt, zal knipperen,
zodat deze melder kan worden geïdenticeerd.
9. PAUZE/ONDERDRUKKINGSFUNCTIE:
Als de rookmelders een vals alarm afgeven door
koken, open haard, enz., dan kunnen ze 10
minuten op pauze worden gezet door de testknop
op de rookmelder dat als eerste afgaat (de LED
knippert hierop) in de drukken.
De reden is dat het nodig is de oorzaak van het
alarm te achterhalen voordat de onderdrukkingsfunctie wordt gebruikt. Dit is om te verzekeren dat
er geen levensbedreigende situatie is.
10. EXTRA TOESTEL TOEVOEGEN:
NETVOEDING
ROOKMELDER
ROOKMELDER
WATERMELDER
HITTEMELDER
SMART REMOTE
Alle CAVIUS onderling verbonden melders binnen de
kunnen worden toegevoegd aan het
systeem, omdat ze dezelfde frequentie en hetzelfde
gegevensprotocol gebruiken. Dit betekent dat het
draadloze systeem kan bestaan uit een combinatie van rook-, hitte-, watermelders, enz.
Zet alle melders in de ‘Leermodus’ en herhaal
hoofdstuk 1.
Test na het toevoegen van toestellen altijd de
verbinding naar alle toestellen met de testfunctie
uit hoofdstuk 6.
11. SIGNAAL LEGE BATTERIJ:
De batterij in uw product gaat vijf jaar mee.
Wanneer de batterij het einde van de levensduur
nadert, zal gedurende 30 dagen om de 48 seconden
een kort piepje klinken.
Alleen de melders met de bijna lege batterij zal
piepen, de melders niet.
U kunt veilig batterijen verwisselen in de melders
zonder het leerproces te herhalen – de opgeslagen
codes worden tijdens het verwisselen van de batterij niet gewist.
12. BATTERIJ VERVANGEN:
Voor het vervangen van de batterij haalt u het
rookmelder van de montagevoet af door het toestel tegen de wijzers van de klok in te draaien.
Pas op: er is gevaar voor explosie als de batterijen worden vervangen door het verkeerde type.
Voer gebruikte batterijen volgens de lokale milieuwetgeving af.
Let bij het plaatsen van de batterij op de polariteit.
Breng de melder weer aan in de montagevoet
door het met de wijzers van de klok mee te
draaien totdat het vastklikt en test de melder.
13. ONDERHOUD EN STORINGEN OPLOSSEN:
• Stofdeeltjes in de rookmelder die kunnen worden
verwijderd door het rooster te zuigen.
• Hoge vochtigheid, condenserend, wat kan
worden opgelost door het rookmelder te drogen.
Als de rookmelder niet werkt als op de testknop
wordt gedrukt, dan is waarschijnlijk een lege/kapotte batterij de oorzaak. Controleer of de batterij
leeg is en vervang deze dan. Test het melder
altijd na vervanging van de batterij.
Als het probleem zich blijft voordoen, bezoek dan
www.cavius.com voor oplossen van het probleem.
14. OVERIGE INFORMATIE:
Breng geen verf aan op de melder.
Let op de voorschriften in uw land bij het installeren.
Afvoeren: Voer zowel batterij als het product aan
het einde van de levensduur op de juiste wijze
af. Dit is elektronisch afval en moet worden
gerecycled.
Let op lokale regelgeving over informatie aan uw
verzekering inzake geplaatste rookmelder.
De CE-markering op het product bevestigt dat het
product voldoet aan de Europese Richtlijnen die
gelden voor het product en dat het in het bijzonder
voldoet aan de geharmoniseerde specicaties
van de norm EN 14604 inzake de regelgeving
voor in de bouw bestemde producten 305/2011.
17
0333
EN 14604:2005 + AC :2008
DoP no.: 2103-003
Download DoP document: www.cavius.com
Alle rechten voorbehouden: CAVIUS Aps aanvaardt geen
verantwoordelijkheid voor eventuele fouten in deze
gebruiksaanwijzing. Bovendien behoudt CAVIUS Aps
zich het recht voor de hardware, software en/of hierin
opgenomen specicaties op elk moment en zonder kennisgeving te wijzigen, en CAVIUS Aps verplicht zich niet
de hierin opgenomen informatie te actualiseren. Alle
hierin opgenoemde handelsmerken zijn eigendom van
hun respectievelijke eigenaren. Copyright © CAVIUS Aps.
Ontwikkeld door CAVIUS Aps Julsøvej 16, DK-8600
Gefabriceerd in P.R.C.
