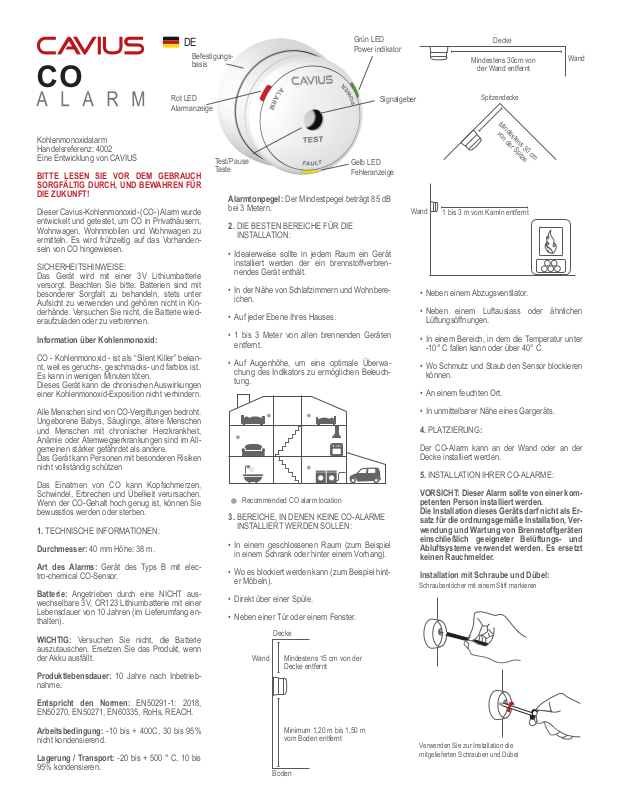

Page 1
DE
Befestigungs
basis
Grün LED
-
Power indikator
Decke
Mindestens 30cm von
der Wand entfernt
Wand
Rot LED
Alarmanzeige
Kohlenmonoxidalarm
Handelsreferenz: 4002
Eine Entwicklung von CAVIUS
BITTE LESEN SIE VOR DEM GEBRAUCH
SORGFÄLTIG DURCH, UND BEWAHREN FÜR
DIE ZUKUNFT!
Dieser Cavius-Kohlenmonoxid- (CO-) Alarm wurde
entwickelt und getestet, um CO in Privathäusern,
Wohnwagen, Wohnmobilen und Wohnwagen zu
ermitteln. Es wird frühzeitig auf das Vorhandensein von CO hingewiesen.
SICHERHEITSHINWEISE:
Das Gerät wird mit einer 3V Lithiumbatterie
versorgt. Beachten Sie bitte: Batterien sind mit
besonderer Sorgfalt zu behandeln, stets unter
Aufsicht zu verwenden und gehören nicht in Kinderhände. Versuchen Sie nicht, die Batterie wiederaufzuladen oder zu verbrennen.
Information über Kohlenmonoxid:
CO - Kohlenmonoxid - ist als “Silent Killer” bekannt, weil es geruchs-, geschmacks- und farblos ist.
Es kann in wenigen Minuten töten.
Dieses Gerät kann die chronischen Auswirkungen
einer Kohlenmonoxid-Exposition nicht verhindern.
Test/Pause
Taste
Gelb LED
Fehleranzeige
Alarmtonpegel: Der Mindestpegel beträgt 85 dB
bei 3 Metern.
2. DIE BESTEN BEREICHE FÜR DIE
INSTALLATION:
• Idealerweise sollte in jedem Raum ein Gerät
installiert werden der ein brennstoffverbrennendes Gerät enthält.
• In der Nähe von Schlafzimmern und Wohnbereichen.
• Auf jeder Ebene Ihres Hauses.
• 1 bis 3 Meter von allen brennenden Geräten
entfernt.
• Auf Augenhöhe, um eine optimale Überwachung des Indikators zu ermöglichen Beleuchtung.
Signalgeber
Spitzendecke
Mindestens 30 cm
von der Spitze
Wand
1 bis 3 m vom Kamin entfernt
• Neben einem Abzugsventilator.
• Neben einem Luftauslass oder ähnlichen
Lüftungsöffnungen.
• In einem Bereich, in dem die Temperatur unter
-10° C fallen kann oder über 40° C.
• Wo Schmutz und Staub den Sensor blockieren
können.
• An einem feuchten Ort.
Alle Menschen sind von CO-Vergiftungen bedroht.
Ungeborene Babys, Säuglinge, ältere Menschen
und Menschen mit chronischer Herzkrankheit,
Anämie oder Atemwegserkrankungen sind im Allgemeinen stärker gefährdet als andere.
Das Gerät kann Personen mit besonderen Risiken
nicht vollständig schützen
Das Einatmen von CO kann Kopfschmerzen,
Schwindel, Erbrechen und Übelkeit verursachen.
Wenn der CO-Gehalt hoch genug ist, können Sie
bewusstlos werden oder sterben.
1. TECHNISCHE INFORMATIONEN:
Durchmesser: 40 mm Höhe: 38 m.
Art des Alarms: Gerät des Typs B mit elec-
tro-chemical CO-Sensor.
Batterie: Angetrieben durch eine NICHT auswechselbare 3V, CR123 Lithiumbatterie mit einer
Lebensdauer von 10 Jahren (im Lieferumfang enthalten).
WICHTIG: Versuchen Sie nicht, die Batterie
auszutauschen. Ersetzen Sie das Produkt, wenn
der Akku ausfällt.
Produktlebensdauer: 10 Jahre nach Inbetriebnahme.
Entspricht den Normen: EN50291-1: 2018,
EN50270, EN50271, EN60335, RoHs, REACH.
Recommended CO alarm location
3. BEREICHE, IN DENEN KEINE CO-ALARME
INSTALLIERT WERDEN SOLLEN:
• In einem geschlossenen Raum (zum Beispiel
in einem Schrank oder hinter einem Vorhang).
• Wo es blockiert werden kann (zum Beispiel hinter Möbeln).
• Direkt über einer Spüle.
• Neben einer Tür oder einem Fenster.
Decke
Wand
Mindestens 15 cm von der
Decke entfernt
• In unmittelbarer Nähe eines Gargeräts.
4. PLATZIERUNG:
Der CO-Alarm kann an der Wand oder an der
Decke installiert werden.
5. INSTALLATION IHRER CO-ALARME:
VORSICHT: Dieser Alarm sollte von einer kompetenten Person installiert werden.
Die Installation dieses Geräts darf nicht als Ersatz für die ordnungsgemäße Installation, Verwendung und Wartung von Brennstoffgeräten
einschließlich geeigneter Belüftungs- und
Abluftsysteme verwendet werden. Es ersetzt
keinen Rauchmelder.
Installation mit Schraube und Dübel:
Schraubenlöcher mit einem Stift markieren
Arbeitsbedingung: -10 bis + 400C, 30 bis 95%
nicht kondensierend.
Lagerung / Transport: -20 bis + 500 ° C, 10 bis
95% kondensieren.
Minimum 1,20 m bis 1,50 m
vom Boden entfernt
Boden
Verwenden Sie zur Installation die
mitgelieferten Schrauben und Dübel
Page 2
Trennen Sie den Alarm von der Montagebasis,
indem Sie ihn gegen den Uhrzeigersinn drehen.
Verwenden Sie den Montagesockel, um die
Schraubenlöcher an der Wand horizontal zu markieren.
Befestigen Sie den Alarm, indem Sie ihn im Uhrzeigersinn drehen.
Bitte beachten Sie: Das Etikett im Produkt darf
nicht entfernt werden, da es wichtige Informationen zum Produkt enthält.
6. TESTFUNKTION:
Testen Sie Ihren Alarm nach der Installation und
mindestens einmal pro Quartal, um sicherzustellen, dass er ordnungsgemäß funktioniert.
Es wird empfohlen, jede Woche visuell zu prüfen,
ob die grüne LED richtig blinkt (jede Minute).
Wenn die obere Taste gedrückt wird, ertönt
der Alarmton und wenn die Taste losgelassen
wird, führt der Alarm für ca. 9 Sekunden einen
Selbsttest des Sensors und der Batterie durch.
Während dieser Verzögerung blinken die drei
LEDs der Reihe nach. Das Testergebnis wird nach
Abschluss des Tests angezeigt.
Wenn der Test bestanden wird, wird die Alarmanzeige für einen Sound-Sweep ausgelöst und die
grüne LED leucht 3 Sekunden lang. Wenn der
Test fehlschlägt, wird eine Fehleranzeige ausgegeben (siehe Abschnitt 11).
Nachdem die Testfunktion ausgeführt wurde,
muss sich der Alarm eine Minute lang erholen,
bevor der nächste Test durchgeführt werden kann
(damit sich die Sensorkammer nach dem Anlegen
des Teststroms wieder einschalten kann).
Der Alarm führt auch alle 24 Stunden einen Selbsttest durch und testet den Sensor auf fehlerhaften
Sensor, Drift oder Kurzschluss.
TIPP: Sie können das Schallausgangsloch
während des Tests sicher mit Ihrem Finger abdecken, um den abgegebenen tohn zu minimieren.
7. NORMALMODUS:
Im Normalmodus blinkt die POWER-indikator
(grüne LED) alle 60 Sekunden
8. ALARMMODUS:
Wenn eine gefährliche CO-Konzentration festgestellt wird, wechselt der CO-Alarm in den Alarmmodus. Es wird durch eine Reihe wiederholter
Töne angezeigt und die rote LED blinkt alle 0,5
Sekunden.
9. WAS TUN, WENN DER ALARM ERTÖNT:
• Bleiben Sie ruhig und öffnen Sie alle Türen und
Fenster.
• Wenn der Alarm weiterhin aktiviert ist, evakuieren Sie den Alarm Lokal.
10. PAUSE FUNKTION:
Das Stummschalten des Alarms ist nur bei einem Pegel von 200 ppm möglich. Wenn Sie den
Alarm nicht ausschalten können, lesen Sie bitte
Abschnitt 9.
Wenn sich der Alarm unter CO-Alarmwarnung
bendet, kann er durch Drücken der Taste TEST/
PAUSE für etwa 10 Minuten stummgeschaltet
werden.
Bei einem Batteriefehler kann die Anzeige auch
durch kurzes Drücken der Taste TEST/PAUSE für
bis zu 8 Stunden stummgeschaltet werden. Diese
Funktion kann nur einmal während einer Störung
ausgeführt werden.
11. FEHLERWARNUNGEN:
Batteriefehler: Der Batteriestand wird durch ein-
en sehr kurzen Piepton “Piepton” alle 60 Sekunden angezeigt, wobei die gelbe LED blinkt. Ihre
CO-Alarmbatterie hat eine niedrige Spannung
oder einen hohen Innenwiderstand.
Sensorfehler: Der Sensorfehler wird durch zwei
sehr kurze Pieptöne “Pieptöne” alle 60 Sekunden
angezeigt, wobei die gelbe LED blinkt. Ihr COAlarm reagiert nicht auf CO.
Ende der Lebensdauer: Das Ende der Sensorlebensdauer wird durch drei sehr kurze Pieptöne
“Pieptöne” alle 60 Sekunden angezeigt, wobei
die gelbe LED blinkt. Ihr CO-Alarm muss ersetzt
werden.
12. PFLEGE:
• Prüfen Sie, ob der Alarm ertönt und die Anzeigen blinken. Drücken Sie die TEST/PAUSE
Taste mindestens einmal pro Quartal.
• Ihr Alarm sollte einmal jeder 3 monate abgesaugt werden, um Staub und Schmutz zu entfernen. Es kann abgewischt werden mit ein
angefeuchtetes Tuch. Verwenden Sie niemals
Reinigungsmittel oder andere Lösungsmittel um
das Gerät zu reinigen.
• Versuchen Sie niemals, das Gerät zu zerlegen
oder das Innere zu reinigen.
• Häug vorkommende Materialien, Dämpfe oder
Gase, zb. Bei der Reinigung von Flüssigkeiten,
Polituren, Farben, Kochvorgängen usw. kann
die Zuverlässigkeit des Alarms kurz- oder langfristig beeinträchtigt werden.
• Bei Haushaltsreinigungsmitteln oder ähnlichen
Verunreinigungen verwendet werden, sollte der
Bereich belüftet werden.
• Setzen Sie das Gerät weder Regen noch
Feuchtigkeit aus klopfen oder lassen Sie den
Detektor fallen. Ein offener oder manipulierter
Alarm kann zu Fehlfunktionen führen.
Bild- und Klangmuster:
Normal modus
Alarm modus
Testdurchlauf
Batteriefehler
Sensorfehler
Ende der Lebensdauer des Sensors
Grüne grüne LED
blinkt jeder minute
Sound-Sweep
mit roter LED
1 Sound-Sweep und grüne
LED leucht für 3 Sek.
Jeder minute ein Signalton
mit gelber LED gelber LED
2 beeps every 60sec
with yellow LED
3 beeps every 60sec
with yellow LED
- - - -
- - - -
-- -- -- --
--- --- --- ---
13. SONSTIGE ANGABEN:
Malen Sie den Alarm nicht über.
Entsorgung: Bitte entsorgen Sie das Produkt am
Ende seiner Lebensdauer ordnungsgemäß. Dies
ist elektronischer Abfall, der recycelt werden sollte.
WARNUNG: Die Batterien dürfen nicht übermäßiger Hitze ausgesetzt werden, wie z. B. Glut,
Feuer, etc. Bitte beachten Sie Ihre gültigen Normen oder Vorschriften zur Installation.
WARNUNG: Um Verletzungen zu vermeiden,
muss das Gerät gemäß Installationsanweisungen
sicher an der Decke/Wand befestigt werden.
EN50291-1:2018
EN50291-2:2010
www.cavius.com
Die auf diesem Produkt angebrachte CE-Kennzeichnung bestätigt die Konformität mit den
für das Produkt geltenden europäischen Richtlinien.
CAVIUS haftet nicht für Fehler, die in dieser Bedienungsanleitung auftreten können. Weiterhin behält CAVIUS sich vor, die darin angegebenen Hard-
ware, Software und/oder Spezikationen jederzeit
ohne Vorankündigung zu ändern, und CAVIUS ist
nicht verpichtet, die darin enthaltenen Informationen zu aktualisieren.
Entwickelt von CAVIUS, Jens Juuls Vej 28 K,
DK-8260
Hergestellt in der Volksrepublik China
• Holen Sie sich medizinische Hilfe für alle, die unter den Folgen leiden Kohlenmonoxidvergiftung.
Rufen Sie die entsprechende Notrufzentrale an
©2023 Carrier. Alle Rechte vorbehalten.
Alle hier erwähnten Warenzeichen und Dienstleistungsmarken sind Eigentum ihrer
jeweiligen Inhaber.
