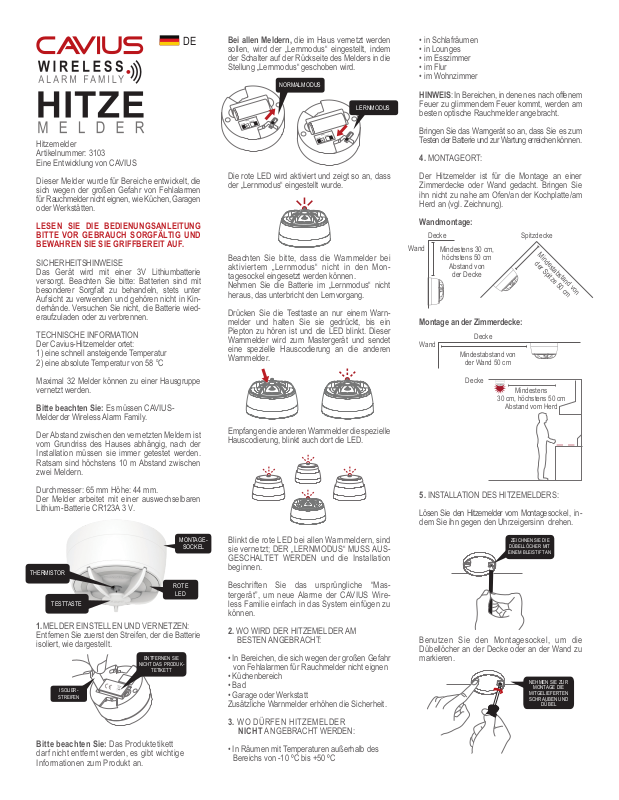

Hitzemelder Artikelnummer: 3103 Eine Entwicklung von CAVIUS

Dieser Melder wurde für Bereiche entwickelt, die sich wegen der großen Gefahr von Fehlalarmen für Rauchmelder nicht eignen, wie Küchen, Garagen oder Werkstätten.

LESEN SIE DIE BEDIENUNGSANLEITUNG BITTE VOR GEBRAUCH SORGFÄLTIG UND BEWAHREN SIE SIE GRIFFBEREIT AUF.

SICHERHEITSHINWEISE Das Gerät wird mit einer 3V Lithiumbatterie versorgt. Beachten Sie bitte: Batterien sind mit besonderer Sorgfalt zu behandeln, stets unter Aufsicht zu verwenden und gehören nicht in Kinderhände. Versuchen Sie nicht, die Batterie wiederaufzuladen oder zu verbrennen.

TECHNISCHE INFORMATION Der Cavius-Hitzemelder ortet:

1) eine schnell ansteigende Temperatur

2) eine absolute Temperatur von 58 oC

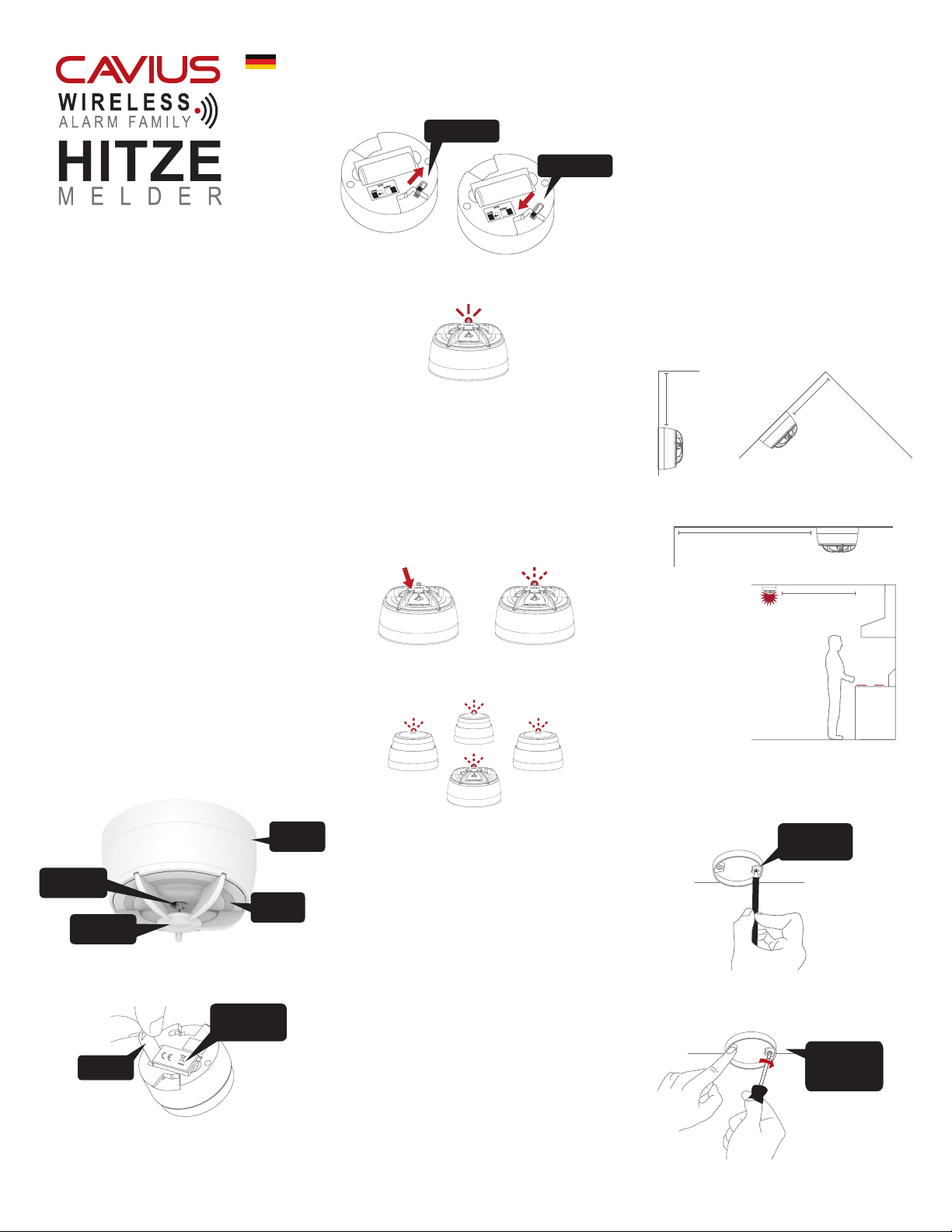

Bei allen Meldern, die im Haus vernetzt werden sollen, wird der „Lernmodus“ eingestellt, indem der Schalter auf der Rückseite des Melders in die Stellung „Lernmodus“ geschoben wird.

NORMALMODUS

LERNMODUS

Die rote LED wird aktiviert und zeigt so an, dass der „Lernmodus“ eingestellt wurde.

Beachten Sie bitte, dass die Warnmelder bei aktiviertem „Lernmodus“ nicht in den Montagesockel eingesetzt werden können. Nehmen Sie die Batterie im „Lernmodus“ nicht heraus, das unterbricht den Lernvorgang.

Drücken Sie die Testtaste an nur einem Warnmelder und halten Sie sie gedrückt, bis ein Piepton zu hören ist und die LED blinkt. Dieser Warnmelder wird zum Mastergerät und sendet eine spezielle Hauscodierung an die anderen Warnmelder.

• in Schlafräumen

• in Lounges

• im Esszimmer

• im Flur

• im Wohnzimmer

HINWEIS: In Bereichen, in denen es nach offenem Feuer zu glimmendem Feuer kommt, werden am besten optische Rauchmelder angebracht.

Bringen Sie das Warngerät so an, dass Sie es zum Testen der Batterie und zur Wartung erreichen können.

4. MONTAGEORT:

Der Hitzemelder ist für die Montage an einer Zimmerdecke oder Wand gedacht. Bringen Sie ihn nicht zu nahe am Ofen/an der Kochplatte/am Herd an (vgl. Zeichnung).

Wandmontage:

Wand

Decke

Mindestens 30 cm,

höchstens 50 cm

Abstand von

der Decke

Spitzdecke

Mindestabstand von

der Spitze 50 cm

Montage an der Zimmerdecke:

Wand

Decke

Mindestabstand von

der Wand 50 cm

Maximal 32 Melder können zu einer Hausgruppe vernetzt werden.

Bitte beachten Sie: Es müssen CAVIUSMelder der Wireless Alarm Family.

Der Abstand zwischen den vernetzten Meldern ist vom Grundriss des Hauses abhängig, nach der Installation müssen sie immer getestet werden. Ratsam sind höchstens 10 m Abstand zwischen zwei Meldern.

Durchmesser: 65 mm Höhe: 44 mm. Der Melder arbeitet mit einer auswechselbaren Lithium-Batterie CR123A 3 V.

MONTAGE-

SOCKEL

THERMISTOR

ROTE

LED

TESTTASTE

1. MELDER EINSTELLEN UND VERNETZEN: Entfernen Sie zuerst den Streifen, der die Batterie isoliert, wie dargestellt.

ISOLIER-

STREIFEN

ENTFERNEN SIE

NICHT DAS PRODUK

TETIKETT

Empfangen die anderen Warnmelder die spezielle Hauscodierung, blinkt auch dort die LED.

Blinkt die rote LED bei allen Warnmeldern, sind sie vernetzt; DER „LERNMODUS“ MUSS AUSGESCHALTET WERDEN und die Installation beginnen.

Beschriften Sie das ursprüngliche “Mastergerät”, um neue Alarme der CAVIUS Wireless Familie einfach in das System einfügen zu können.

2. WO WIRD DER HITZEMELDER AM

BESTEN ANGEBRACHT:

• In Bereichen, die sich wegen der großen Gefahr von Fehlalarmen für Rauchmelder nicht eignen

• Küchenbereich

• Bad

• Garage oder Werkstatt

Zusätzliche Warnmelder erhöhen die Sicherheit.

Decke

Mindestens

30 cm, höchstens 50 cm

Abstand vom Herd

5. INSTALLATION DES HITZEMELDERS:

Lösen Sie den Hitzemelder vom Montagesockel, indem Sie ihn gegen den Uhrzeigersinn drehen.

ZEICHNEN SIE DIE DÜBELLÖCHER MIT

EINEM BLEISTIFT AN

Benutzen Sie den Montagesockel, um die Dübellöcher an der Decke oder an der Wand zu markieren.

NEHMEN SIE ZUR

MONTAGE DIE MITGELIEFERTEN SCHRAUBEN UND

DÜBEL

Bitte beachten Sie: Das Produktetikett darf nicht entfernt werden, es gibt wichtige Informationen zum Produkt an.

3. WO DÜRFEN HITZEMELDER NICHT ANGEBRACHT WERDEN:

• In Räumen mit Temperaturen außerhalb des

Bereichs von -10 ºC bis +50 ºC

Page 2

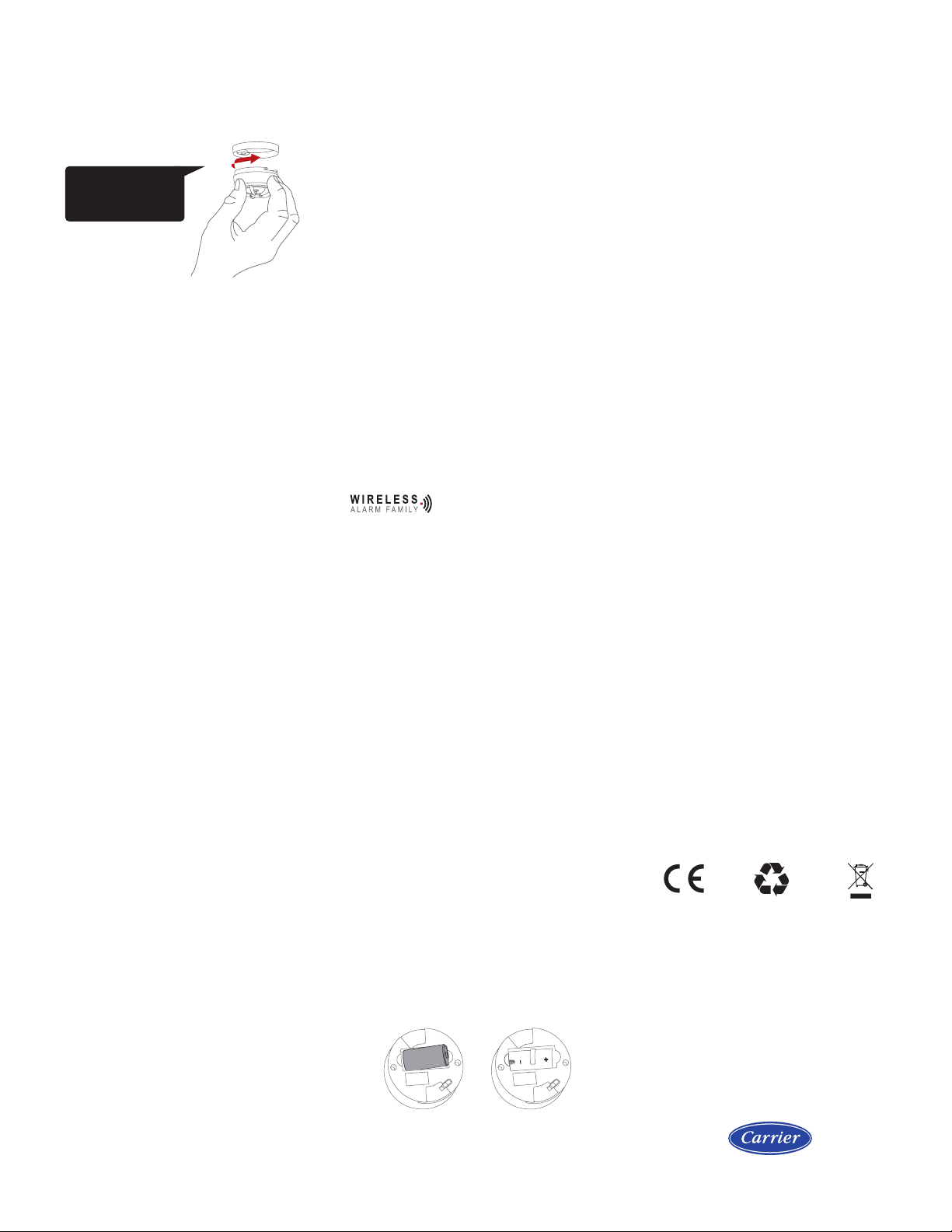

Ist der Montagesockel angebracht, befestigen Sie den Melder, indem Sie ihn im Uhrzeigersinn drehen, bis er mit einem Klick einrastet. Fehlt die Batterie oder ist sie nicht richtig eingesetzt oder steht der Schalter auf „Lernmodus“, rastet der Melder nicht in den Montagesockel ein.

DREHEN SIE DEN

MELDER FEST IN DEN

SOCKEL, UM IHN ZU

VERRIEGELN

6. TESTBETRIEB:

Nach der Installation und dann mindestens einmal alle drei Monate testen Sie Ihre Melder um sicher zu sein, dass sie richtig funktionieren und vernetzt sind.

Wir empfehlen, wöchentlich zu kontrollieren, ob die LED richtig blinkt (alle 48 Sekunden).

Drücken Sie die Testtaste an einem beliebigen Melder 2 Tonfolgen des Alarmsignals 1 lang (--- --- ---) – Bitte schauen Sie unter Punkt 8 nach. So sendet der Melder ein Testsignal; alle vernetzten Melder müssten das Signal in kurzer Zeit empfangen. Die Melder lösen einen kurzen Piepton aus, und die LED blinkt 2 Minuten lang alle 8 Sekunden.

HINWEIS: Im Testbetrieb kann auch ein schwächeres Funksignal gesendet werden, das einen optimalen Betrieb unter Normalbedingungen sichert.

Wird das Testsignal gesendet, reagieren die Melder auf zwei Wegen:

1. Ein einzelner Piepton alle 8 Sekunden zeigt an, dass die Melder vernetzt und in Betrieb sind.

2. Drei kurze Töne alle 8 Sekunden weisen auf eine Störung des Hitzesensors hin.

Diese Anzeige kann nötigenfalls bei jedem Melder

durch kurzes Drücken der Testtaste vorzeitig gestoppt werden.

TIPP: Beim Testen können Sie den Tonausgang mit dem Finger abdecken, um die Lautstärke zu verringern.

Besteht das Problem weiterhin, besuchen Sie uns bitte unter www.cavius.com, um die Störung zu beheben.

7. NORMALMODUS:

Im Normalmodus blinkt die LED alle 48 Sekunden, um den ordnungsgemäßen Betrieb anzuzeigen.

8. ALARMMODUS:

Wird ein schneller, stetiger Temperaturanstieg erkannt, geht der Hitzemelder in den „Alarmmodus“. Das Alarmsignal ertönt, die LED blinkt.

Der Hitzemelder überträgt das Alarmsignal an die vernetzten Melder, die mit einer kurzen zeitlichen Verzögerung ebenfalls das Alarmsignal ertönen lassen. Die Produktgruppe der CAVIUS Melder hat zwei verschiedene Alarmsignale:

Alarmsignal 1 (--- --- ---) bei Lebensgefahr wie Rauchalarm.

Alarmsignal 2 (- - -) Lebensgefahr besteht

nicht, aber vor einer Überutung könnte gewarnt

werden. Rauchwarnsignal: --- --- --Hitzewarnsignal: --- --- --Überutungswarnsignal: - - -

Beachten Sie bitte, dass nur die LED des aus-

lösenden Melders blinkt, so dass Sie ihn nden

können.

Please note that only the originating alarm’s LED

will ash, so it can be identied.

9. FUNKTION UNTERBRECHUNG/

STUMMSCHALTUNG:

Bei Falschalarm der Hitzemelder durch Kochdämpfe, den Kamin usw. können sie durch Drücken der Testtaste nur am Alarm auslösenden Hitze-

melder (den Sie durch die blinkende LED nden)

für 10 Minuten abgestellt werden.

Der Grund dafür ist, dass Sie die Quelle für den Alarm entdecken müssen, bevor die Stummschaltung aktiviert wird. So ist sicher, dass keine lebensbedrohliche Situation besteht.

10. EIN WEITERES GERÄT HINZUFÜGEN:

Alle vernetzbaren Melder der

können dem System hinzugefügt

werden, denn sie arbeiten mit derselben Frequenz und demselben Datenprotokoll.Das Funksystem kann also aus einer Kombination von Rauch-, Hitze-, Wassermeldern usw. bestehen.

Versetzen Sie alle Melder in den „Lernmodus“ und wiederholen Sie Abschnitt 1.

Testen Sie immer die Vernetzung aller Geräte durch Wiederholen des Testbetriebs nach Abschnitt 6, wenn Sie Geräte hinzugefügt haben.

11. SIGNAL BEI SCHWACHER BATTERIE:

Die Batterie Ihres Produkts hat eine Lebensdauer von 5 Jahren. Gegen Ende der Lebensdauer ertönt 30 Tage lang alle 48 Sekunden ein kurzer Piepton.

Nur der Melder, dessen Batterie schwach wird, piept, die anderen Melder ertönen nicht.

Batterien in den Meldern können ohne erneuten Lernvorgang ausgetauscht werden – während des Batteriewechsels vergessen sie die Codes nicht.

12. BATTERIE AUSTAUSCHEN:

Zum Batteriewechsel lösen Sie den Hitzemelder aus dem Sockel, indem Sie ihn gegen den Uhrzeigersinn drehen. Tauschen Sie die Batterie aus, aber achten Sie bitte auf die Polung.

Bringen Sie den Melder wieder am Sockel an, indem Sie ihn im Uhrzeigersinn drehen, bis er einrastet, und testen Sie den Alarm.

13. FEHLERBEHEBUNG:

Kommt es zum Fehlalarm, wenn Sie ganz normal kochen, haben Sie den Hitzemelder womöglich

zu dicht an den Kochplatten und am Herd angebracht. Montieren Sie ihn erneut etwas weiter entfernt an, um Probleme zu beseitigen. Reagiert der Hitzemelder beim Drücken der Testtaste nicht, liegt das zumeist an einer schadhaften Batterie. Kontrollieren Sie, ob die Batterie leer ist und tauschen Sie sie aus. Nach dem Batter- iewechsel immer den Alarm testen.

Besteht das Problem weiterhin, besuchen Sie uns bitte unter www.cavius.com, um die Störung zu beheben

14. WEITERE INFORMATIONEN:

Überstreichen Sie den Melder nicht mit Farbe.

Entsorgung: Entsorgen Sie bitte das Produkt und die Batterie am Ende der Lebensdauer ordnungsgemäß. Das ist Elektronikschrott, der recycelt werden sollte.

Der Wärmemelder kann ergänzend zu Rauchwarnmeldern als Teil eines geplanten Brandschutzsystems eingesetzt und mit einem oder mehreren Rauchwarnmeldern werden.

Entspricht der Funkanlagenrichtlinie 2014/53/EU.

Vernetzt über die Frequenz: 868 MHz

Maximale Funk-Sendeleistung: 20 dBm.

Die vollständige Konformitätserklärung zur Richtlinie 2014/53/EU kann unter www.cavius.com heruntergeladen werden

WARNUNG: Bei allen Alarmen sollte immer davon ausgegangen werden, dass es sich um einen tatsächlichen Brand handelt, und die Wohnung sollte sofort evakuiert werden.

WARNUNG: Um Verletzungen zu vermeiden, muss das Gerät gemäß Installationsanweisungen sicher an der Decke/Wand befestigt werden.

WARNUNG: Die Batterien dürfen nicht übermäßiger Hitze ausgesetzt werden, wie z. B. Glut, Feuer, etc. Bitte beachten Sie Ihre gültigen Normen oder Vorschriften zur Installation.

Das auf diesem Produkt angebrachte CE-Kennzeichen bestätigt die Einhaltung der europäischen Richtlinien für das Produkt. Geprüft auf die Einhaltung der Norm EN54-5, Klasse A1/R, für Hitzewarnsysteme. Akustisches Signalmuster bei Alarm nach ISO 8201.

ware und/oder Spezikationen jederzeit ohne

Vorankündigung zu ändern, und Cavius Aps ist nicht verpichtet, die darin enthaltenen Informationen zu aktualisieren. Alle hier aufgeführten

Markenzeichen sind Eigentum ihrer jeweiligen

Entwickelt von CAVIUS Aps, Jens Juuls Vej 28 K,

DK-8260 Hergestellt in der Volksrepublik China

jeweiligen Inhaber.

127830 rev6
