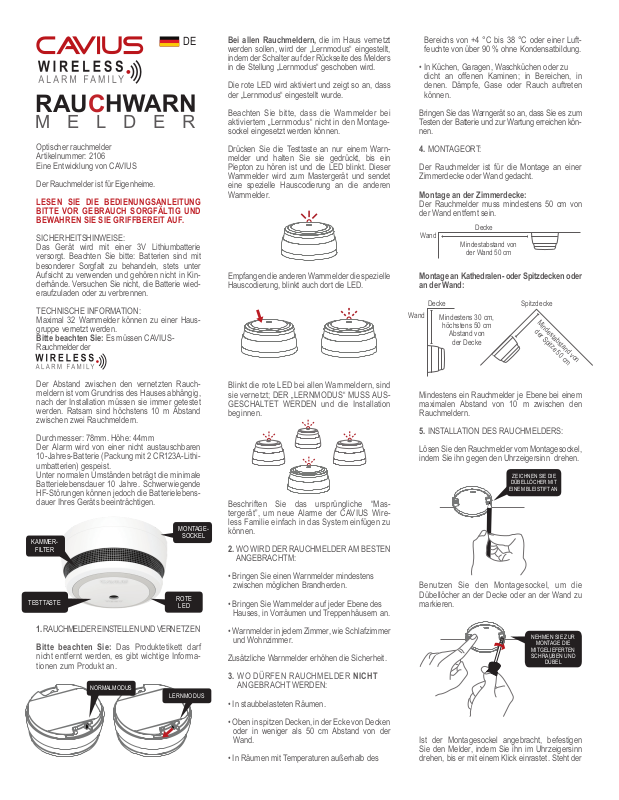

Page 1
DE
RAUC
Optischer rauchmelder
Artikelnummer: 2106
Eine Entwicklung von CAVIUS
Der Rauchmelder ist für Eigenheime.
LESEN SIE DIE BEDIENUNGSANLEITUNG
BITTE VOR GEBRAUCH SORGFÄLTIG UND
BEWAHREN SIE SIE GRIFFBEREIT AUF.
SICHERHEITSHINWEISE:
Das Gerät wird mit einer 3V Lithiumbatterie
versorgt. Beachten Sie bitte: Batterien sind mit
besonderer Sorgfalt zu behandeln, stets unter
Aufsicht zu verwenden und gehören nicht in Kinderhände. Versuchen Sie nicht, die Batterie wiederaufzuladen oder zu verbrennen.
TECHNISCHE INFORMATION:
Maximal 32 Warnmelder können zu einer Hausgruppe vernetzt werden.
Bitte beachten Sie: Es müssen CAVIUSRauchmelder der
Bei allen Rauchmeldern, die im Haus vernetzt
werden sollen, wird der „Lernmodus“ eingestellt,
indem der Schalter auf der Rückseite des Melders
in die Stellung „Lernmodus“ geschoben wird.
Die rote LED wird aktiviert und zeigt so an, dass
der „Lernmodus“ eingestellt wurde.
Beachten Sie bitte, dass die Warnmelder bei
aktiviertem „Lernmodus“ nicht in den Montagesockel eingesetzt werden können.
Drücken Sie die Testtaste an nur einem Warnmelder und halten Sie sie gedrückt, bis ein
Piepton zu hören ist und die LED blinkt. Dieser
Warnmelder wird zum Mastergerät und sendet
eine spezielle Hauscodierung an die anderen
Warnmelder.
Empfangen die anderen Warnmelder die spezielle
Hauscodierung, blinkt auch dort die LED.
Bereichs von +4 °C bis 38 °C oder einer Luftfeuchte von über 90 % ohne Kondensatbildung.
• In Küchen, Garagen, Waschküchen oder zu
dicht an offenen Kaminen; in Bereichen, in
denen. Dämpfe, Gase oder Rauch auftreten
können.
Bringen Sie das Warngerät so an, dass Sie es zum
Testen der Batterie und zur Wartung erreichen können.

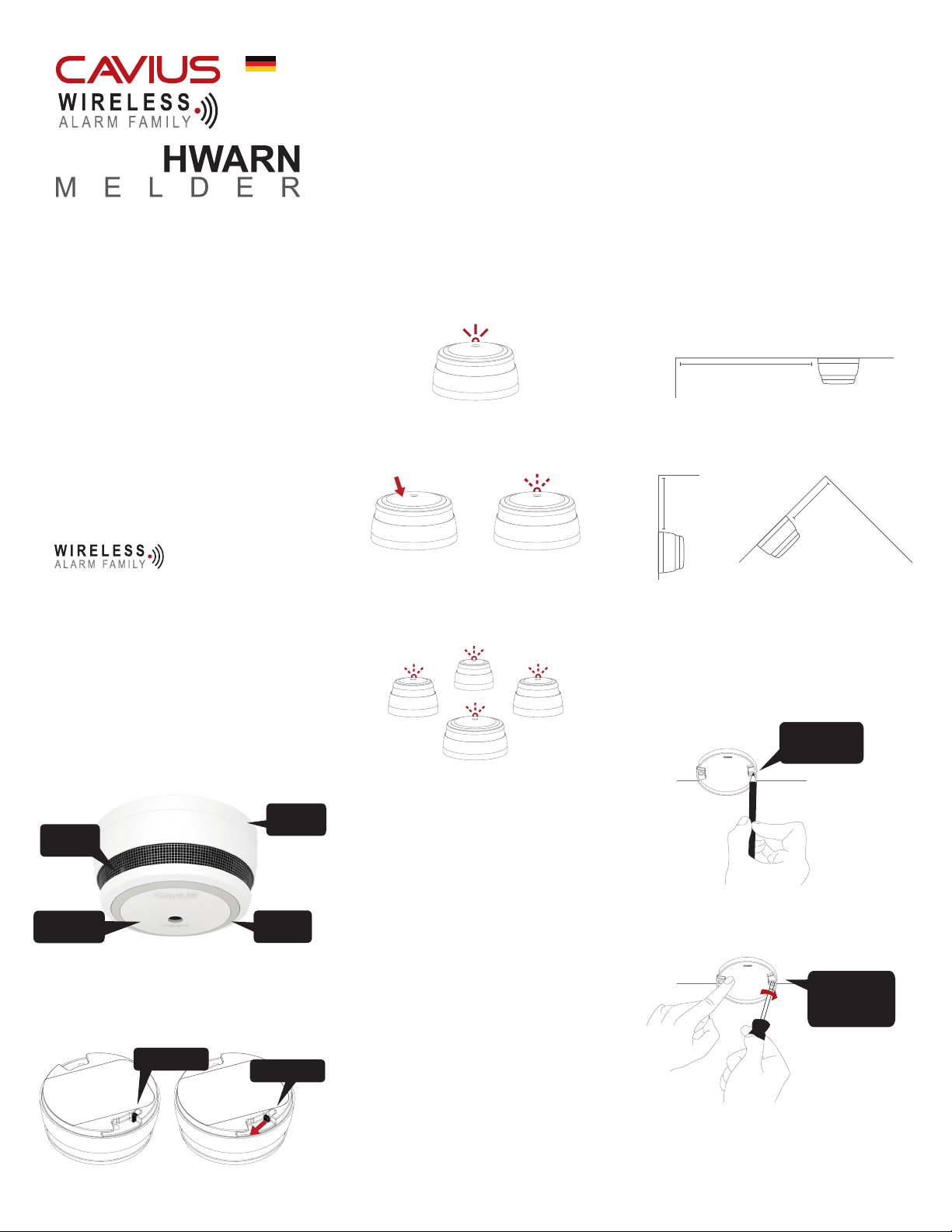

4. MONTAGEORT:
Der Rauchmelder ist für die Montage an einer
Zimmerdecke oder Wand gedacht.
Montage an der Zimmerdecke:
Der Rauchmelder muss mindestens 50 cm von
der Wand entfernt sein.
Wand
Decke
Mindestabstand von
der Wand 50 cm
Montage an Kathedralen- oder Spitzdecken oder
an der Wand:
Wand
Decke
Mindestens 30 cm,
höchstens 50 cm
Abstand von
der Decke
Spitzdecke
Mindestabstand von
der Spitze 50 cm
Der Abstand zwischen den vernetzten Rauchmeldern ist vom Grundriss des Hauses abhängig,
nach der Installation müssen sie immer getestet
werden. Ratsam sind höchstens 10 m Abstand
zwischen zwei Rauchmeldern.
Durchmesser: 78mm. Höhe: 44mm
Der Alarm wird von einer nicht austauschbaren
10-Jahres-Batterie (Packung mit 2 CR123A-Lithiumbatterien) gespeist.
Unter normalen Umständen beträgt die minimale
Batterielebensdauer 10 Jahre. Schwerwiegende
HF-Störungen können jedoch die Batterielebensdauer Ihres Geräts beeinträchtigen.
MONTAGE-
KAMMER-
FILTER
TESTTASTE
ROTE
LED
1. RAUCHMELDER EINSTELLEN UND VERNETZEN
Bitte beachten Sie: Das Produktetikett darf
nicht entfernt werden, es gibt wichtige Informationen zum Produkt an.
NORMALMODUS
LERNMODUS
SOCKEL
Blinkt die rote LED bei allen Warnmeldern, sind
sie vernetzt; DER „LERNMODUS“ MUSS AUSGESCHALTET WERDEN und die Installation
beginnen.
Beschriften Sie das ursprüngliche “Mastergerät”, um neue Alarme der CAVIUS Wireless Familie einfach in das System einfügen zu
können.
2. WO WIRD DER RAUCHMELDER AM BESTEN
ANGEBRACHTM:
• Bringen Sie einen Warnmelder mindestens
zwischen möglichen Brandherden.
• Bringen Sie Warnmelder auf jeder Ebene des
Hauses, in Vorräumen und Treppenhäusern an.
• Warnmelder in jedem Zimmer, wie Schlafzimmer
und Wohnzimmer.
Zusätzliche Warnmelder erhöhen die Sicherheit.
3. WO DÜRFEN RAUCHMELDER NICHT
ANGEBRACHT WERDEN:
• In staubbelasteten Räumen.
Mindestens ein Rauchmelder je Ebene bei einem
maximalen Abstand von 10 m zwischen den
Rauchmeldern.
5. INSTALLATION DES RAUCHMELDERS:
Lösen Sie den Rauchmelder vom Montagesockel,
indem Sie ihn gegen den Uhrzeigersinn drehen.
ZEICHNEN SIE DIE
DÜBELLÖCHER MIT
EINEM BLEISTIFT AN
Benutzen Sie den Montagesockel, um die
Dübellöcher an der Decke oder an der Wand zu
markieren.
NEHMEN SIE ZUR
MONTAGE DIE
MITGELIEFERTEN
SCHRAUBEN UND
DÜBEL
• Oben in spitzen Decken, in der Ecke von Decken
oder in weniger als 50 cm Abstand von der
Wand.
• In Räumen mit Temperaturen außerhalb des
Ist der Montagesockel angebracht, befestigen
Sie den Melder, indem Sie ihn im Uhrzeigersinn
drehen, bis er mit einem Klick einrastet. Steht der
Page 2
Schalter auf „Lernmodus“, rastet der Melder nicht
in den Montagesockel ein.

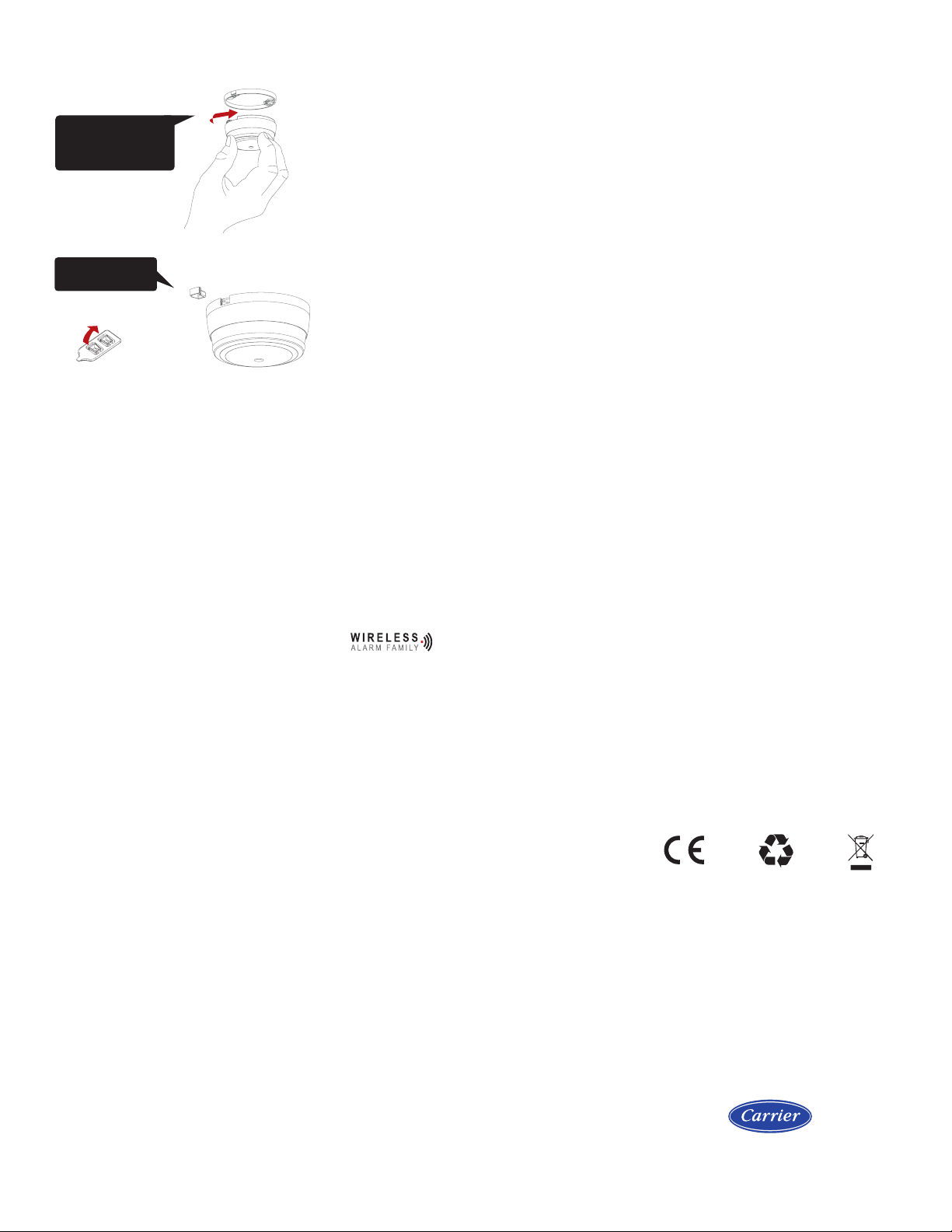

DREHEN SIE DEN
RAUCHMELDER FEST IN
DEN SOCKEL, UM IHN ZU
VERRIEGELN
6. SICHERHEITSSCHLOSS:
SICHERHEITSSCHLOSS
INSTALLIEREN
7. TESTBETRIEB:
Nach der Installation und dann mindestens einmal
alle drei Monate testen Sie Ihre Rauchmelder um
sicher zu sein, dass sie richtig funktionieren und
vernetzt sind.
Wir empfehlen, wöchentlich zu kontrollieren, ob
die LED richtig blinkt (alle 48 Sekunden).
Drücken Sie die Testtaste an einem beliebigen
Warnmelder mindestens 10 Sekunden lang. So
sendet der Melder ein Testsignal; alle vernetzten
Melder müssten das Signal in kurzer Zeit empfan gen.
Die Melder lösen einen kurzen Piepton aus, und
die LED blinkt 2 Minuten lang alle 8 Sekunden.
HINWEIS: Im Testbetrieb kann auch ein
schwächeres Funksignal gesendet werden, das
einen optimalen Betrieb unter Normalbedingungen sichert.
Wird das Testsignal gesendet, reagieren die
Melder auf zwei Wegen:
Der Rauchmelder überträgt das Alarmsignal an
die vernetzten Melder, die mit einer kurzen zeitlichen Verzögerung ebenfalls das Alarmsignal
ertönen lassen.
Die Produktgruppe der CAVIUS Funkrauchmelder
hat zwei verschiedene Alarmsignale:
Alarmsignal 1 (--- --- ---) bei Lebensgefahr wie
Rauchalarm.
Alarmsignal 2 (- - -) Lebensgefahr besteht
nicht, aber vor einer Überutung könnte gewarnt
werden.
Rauchwarnsignal: --- --- --Hitzewarnsignal: --- --- --Überutungswarnsignal: - - -
Beachten Sie bitte, dass nur die LED des aus-
lösenden Melders blinkt, so dass Sie ihn nden
können.
Please note that only the originating alarm’s LED
will ash, so it can be identied.
10. FUNKTION UNTERBRECHUNG/
STUMMSCHALTUNG:
Bei Falschalarm der Rauchmelder durch
Kochdämpfe, den Kamin usw. können sie durch
Drücken der Testtaste nur am Alarm auslösenden
Melder (den Sie durch die blinkende LED nden)
für 10 Minuten abgestellt werden.
Der Grund dafür ist, dass Sie die Quelle für den
Alarm entdecken müssen, bevor die Stummschaltung aktiviert wird. So ist sicher, dass keine lebensbedrohliche Situation besteht.
11. EIN WEITERES GERÄT HINZUFÜGEN:
Alle vernetzbaren Melder der
können dem System hinzugefügt
werden, denn sie arbeiten mit derselben Frequenz
und demselben Datenprotokoll. Das Funksystem
kann also aus einer Kombination von Rauch-,
Hitze-, Wassermeldern usw. bestehen.
• Kondensat durch hohe Luftfeuchtigkeit, dass
sich durch Abtrocknen des Rauchmelders
beseitigen lässt.
Reagiert der Rauchmelder beim Drücken der
Testtaste nicht, liegt das zumeist an einer
schadhaften Batterie.
Besteht das Problem weiterhin, besuchen Sie
uns bitte unter www.cavius.com, um die Störung
zu beheben
14. WEITERE INFORMATIONEN:
Überstreichen Sie den Melder nicht mit Farbe.
Entsorgung: Bitte am Ende der Lebensdauer
ordnungsgemäß entsorgen. Dies ist Elektronikschrott, der recycelt werden sollte.
Beachten Sie bitte die örtlichen Vorschriften
über die Benachrichtigung Ihrer Versicherungsgesellschaft wegen der installierten Rauchmelder.
Entspricht der Funkanlagenrichtlinie 2014/53/EU.
Vernetzt über die Frequenz: 868 MHz
Maximale Funk-Sendeleistung: 20 dBm.
Die vollständige Konformitätserklärung zur Richtlinie 2014/53/EU kann unter www.cavius.com
heruntergeladen werden
WARNUNG: Bei allen Alarmen sollte immer davon
ausgegangen werden, dass es sich um einen
tatsächlichen Brand handelt, und die Wohnung
sollte sofort evakuiert werden.
WARNUNG: Um Verletzungen zu vermeiden,
muss das Gerät gemäß Installationsanweisungen
sicher an der Decke/Wand befestigt werden.
WARNUNG: Die Batterien dürfen nicht übermäßiger Hitze ausgesetzt werden, wie z. B. Glut,
Feuer, etc. Bitte beachten Sie Ihre gültigen Normen oder Vorschriften zur Installation.
1. Ein einzelner Piepton alle 8 Sekunden zeigt an,
dass die Melder vernetzt und in Betrieb sind.
2. Drei kurze Töne alle 8 Sekunden weisen auf
eine Störung des Rauchsensors hin. Der Melder
muss mit einem Staubsauger (mit der niedrigsten
Einstellung) um die Rauchmeldekammer herum
gereinigt und dann erneut getestet werden.
Diese Anzeige kann nötigenfalls bei jedem Melder
durch kurzes Drücken der Testtaste vorzeitig
gestoppt werden.
TIPP: Beim Testen können Sie den Tonausgang
mit dem Finger abdecken, um die Lautstärke zu
verringern.
Besteht das Problem weiterhin, besuchen Sie uns
bitte unter www.cavius.com, um die Störung zu
beheben.
8. NORMALMODUS:
Im Normalmodus blinkt die LED alle 48 Sekunden,
um den ordnungsgemäßen Betrieb anzuzeigen.
9. ALARMMODUS:
Wird eine Rauchkonzentration erkannt, geht der
Rauchmelder in den „Alarmmodus“. Das Alarmsignal ertönt, die LED blinkt.
Versetzen Sie alle Melder in den „Lernmodus“
und wiederholen Sie Abschnitt 1.
Testen Sie immer die Vernetzung aller Geräte
durch Wiederholen des Testbetriebs nach
Abschnitt 7, wenn Sie Geräte hinzugefügt haben.
12. SIGNAL BEI SCHWACHER BATTERIE:
Die Batterie Ihres Produkts hat eine Lebensdauer
von 10 Jahren.
Gegen Ende der Lebensdauer ertönt 30 Tage
lang alle 48 Sekunden ein kurzer Piepton.
Nur der Melder, dessen Batterie schwach wird,
piept, die anderen Melder ertönen nicht.
Es wird empfohlen, den Rauchmelder nach 10
Jahren auszutauschen oder wenn der Alarm beschädigt wurde. Der Alarm ist nur aktiv, wenn er in
die Montagebasis eingesetzt ist.
Überprüfen Sie den Alarm immer nach dem Einsetzen in die Montagebasis (einige Sekunden vor
dem Testen warten).
13. WARTUNG UND FEHLERBEHEBUNG:
• Staubpartikel in der Rauchkammer, die sich mit
dem Staubsauger durch das Gitternetz entfernen
lassen.
Das auf dem Produkt angebrachte CE-Kennzeichen
bestätigt die Einhaltung aller für das Produkt relevanten europäischen Richtlinien und insbesondere der
harmonisierten Anforderungen des Standards EN
14604 gemäß Bauprodukte-Verordnung 305/2011
sowie die Einhaltung der Radio Equipment Directive
(RED) 2014/53/EU für die wireless alarm family.
21
1116
EN 14604:2005 + AC :2008
DoP no.: 2106
Laden Sie die die EU und RED-Konformitätserklärung sowie das DoP-Dokument herunter: www.cavius.com
Die Papierversion des DoP ist auf Anfrage kostenlos erhältlich.
Erklärte Leistungen 4.1-4.19 + 5.2-5.24: Bestanden.
CAVIUS haftet nicht für Fehler, die in dieser Bedienungsanleitung auftreten können. Weiterhin
behält CAVIUS sich vor, die darin angegebenen
Hardware, Software und/oder Spezikationen
jederzeit ohne Vorankündigung zu ändern, und
CAVIUS ist nicht verpichtet, die darin enthaltenen
Informationen zu aktualisieren.
Entwickelt von CAVIUS, Jens Juuls Vej 28K, DK-8260
Hergestellt in der Volksrepublik China
©2022 Carrier. Alle Rechte vorbehalten.
Alle hier erwähnten Warenzeichen und Dienstleistungsmarken sind Eigentum ihrer
jeweiligen Inhaber.
127550 rev4
