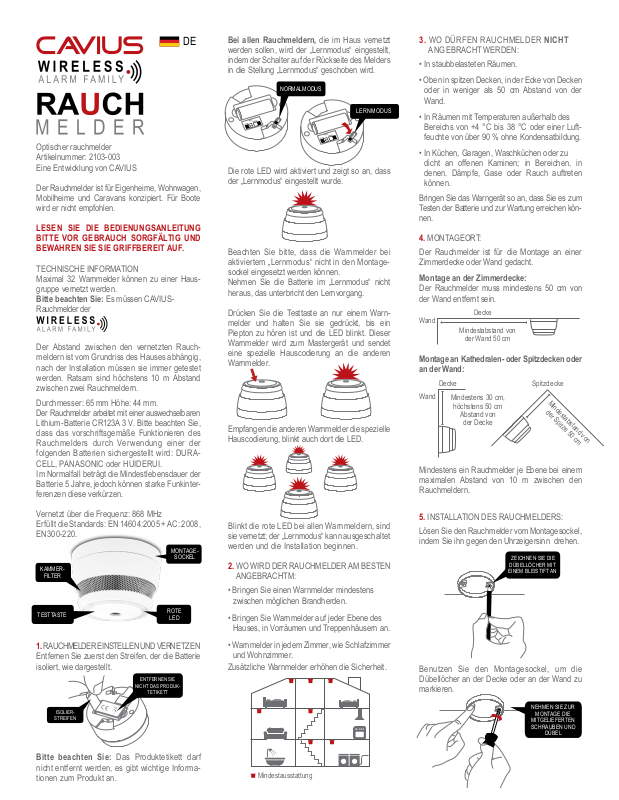

Optischer rauchmelder
Artikelnummer: 2103-003
Eine Entwicklung von CAVIUS

Der Rauchmelder ist für Eigenheime, Wohnwagen,
Mobilheime und Caravans konzipiert. Für Boote
wird er nicht empfohlen.

LESEN SIE DIE BEDIENUNGSANLEITUNG
BITTE VOR GEBRAUCH SORGFÄLTIG UND
BEWAHREN SIE SIE GRIFFBEREIT AUF.

TECHNISCHE INFORMATION
Maximal 32 Warnmelder können zu einer Haus­gruppe vernetzt werden.
Bitte beachten Sie: Es müssen CAVIUS­Rauchmelder der

Der Abstand zwischen den vernetzten Rauch­meldern ist vom Grundriss des Hauses abhängig,
nach der Installation müssen sie immer getestet
werden. Ratsam sind höchstens 10 m Abstand
zwischen zwei Rauchmeldern.

Durchmesser: 65 mm Höhe: 44 mm.
Der Rauchmelder arbeitet mit einer auswechselbaren
Lithium-Batterie CR123A 3 V. Bitte beachten Sie,
dass das vorschriftsgemäße Funktionieren des
Rauchmelders durch Verwendung einer der
folgenden Batterien sichergestellt wird: DURA­CELL, PANASONIC oder HUIDERUI.
Im Normalfall beträgt die Mindestlebensdauer der
Batterie 5 Jahre, jedoch können starke Funkinter­ferenzen diese verkürzen.

Bei allen Rauchmeldern, die im Haus vernetzt
werden sollen, wird der „Lernmodus“ eingestellt,
indem der Schalter auf der Rückseite des Melders
in die Stellung „Lernmodus“ geschoben wird.

NORMALMODUS

LERNMODUS

Die rote LED wird aktiviert und zeigt so an, dass
der „Lernmodus“ eingestellt wurde.

Beachten Sie bitte, dass die Warnmelder bei
aktiviertem „Lernmodus“ nicht in den Montage­sockel eingesetzt werden können.
Nehmen Sie die Batterie im „Lernmodus“ nicht
heraus, das unterbricht den Lernvorgang.

Drücken Sie die Testtaste an nur einem Warn­melder und halten Sie sie gedrückt, bis ein
Piepton zu hören ist und die LED blinkt. Dieser
Warnmelder wird zum Mastergerät und sendet
eine spezielle Hauscodierung an die anderen
Warnmelder.

Empfangen die anderen Warnmelder die spezielle
Hauscodierung, blinkt auch dort die LED.

3. WO DÜRFEN RAUCHMELDER NICHT

ANGEBRACHT WERDEN:

• In staubbelasteten Räumen.

• Oben in spitzen Decken, in der Ecke von Decken
oder in weniger als 50 cm Abstand von der
Wand.

• In Räumen mit Temperaturen außerhalb des
Bereichs von +4 °C bis 38 °C oder einer Luft­feuchte von über 90 % ohne Kondensatbildung.

• In Küchen, Garagen, Waschküchen oder zu
dicht an offenen Kaminen; in Bereichen, in
denen. Dämpfe, Gase oder Rauch auftreten
können.

Bringen Sie das Warngerät so an, dass Sie es zum
Testen der Batterie und zur Wartung erreichen kön­nen.

4. MONTAGEORT:

Der Rauchmelder ist für die Montage an einer
Zimmerdecke oder Wand gedacht.

Montage an der Zimmerdecke:

Der Rauchmelder muss mindestens 50 cm von
der Wand entfernt sein.

Wand

Decke

Mindestabstand von

der Wand 50 cm

Montage an Kathedralen- oder Spitzdecken oder
an der Wand:

Wand

Decke

Mindestens 30 cm,

höchstens 50 cm

Abstand von

der Decke

Spitzdecke

Mindestabstand von

der Spitze 50 cm

Mindestens ein Rauchmelder je Ebene bei einem
maximalen Abstand von 10 m zwischen den
Rauchmeldern.

Vernetzt über die Frequenz: 868 MHz
Erfüllt die Standards: EN 14604:2005 + AC: 2008,
EN300-220.

MONTAGE-

SOCKEL

KAMMER-

FILTER

TESTTASTE

ROTE

LED

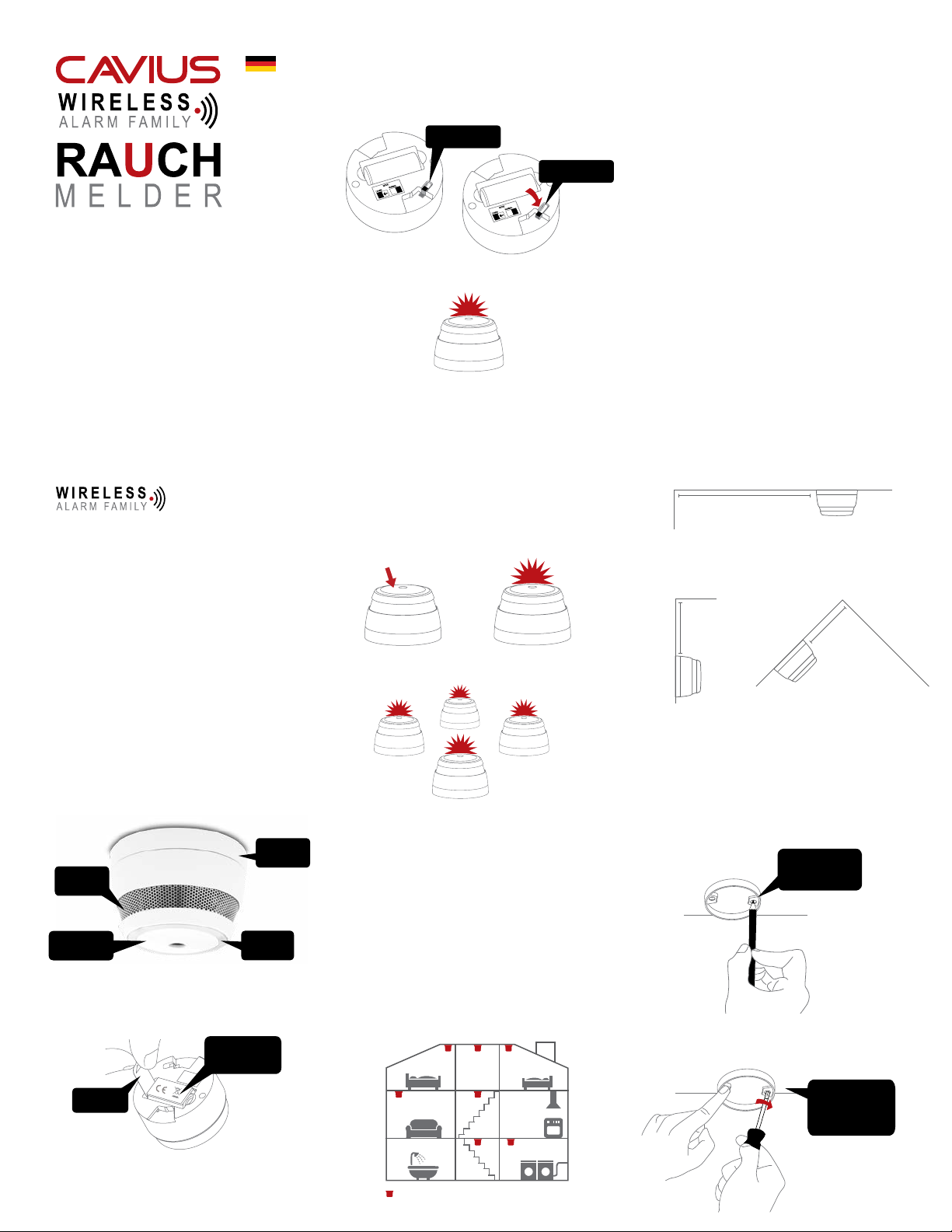

1. RAUCHMELDER EINSTELLEN UND VERNETZE N

Entfernen Sie zuerst den Streifen, der die Batterie
isoliert, wie dargestellt.

ISOLIER-

STREIFEN

ENTFERNEN SIE

NICHT DAS PRODUK

TETIKETT

-

Bitte beachten Sie: Das Produktetikett darf
nicht entfernt werden, es gibt wichtige Informa­tionen zum Produkt an.

Blinkt die rote LED bei allen Warnmeldern, sind
sie vernetzt; der „Lernmodus“ kann ausgeschaltet
werden und die Installation beginnen.

2. WO WIRD DER RAUCHMELDER AM BESTEN

ANGEBRACHTM:

• Bringen Sie einen Warnmelder mindestens
zwischen möglichen Brandherden.

• Bringen Sie Warnmelder auf jeder Ebene des
Hauses, in Vorräumen und Treppenhäusern an.

• Warnmelder in jedem Zimmer, wie Schlafzimmer
und Wohnzimmer.

Zusätzliche Warnmelder erhöhen die Sicherheit.

Mindestausstattung

5. INSTALLATION DES RAUCHMELDERS:

Lösen Sie den Rauchmelder vom Montagesockel,
indem Sie ihn gegen den Uhrzeigersinn drehen.

ZEICHNEN SIE DIE
DÜBELLÖCHER MIT

EINEM BLEISTIFT AN

Benutzen Sie den Montagesockel, um die
Dübellöcher an der Decke oder an der Wand zu
markieren.

NEHMEN SIE ZUR

MONTAGE DIE
MITGELIEFERTEN
SCHRAUBEN UND

DÜBEL

Ist der Montagesockel angebracht, befestigen Sie
den Melder, indem Sie ihn im Uhrzeigersinn drehen,
bis er mit einem Klick einrastet. Fehlt die Batterie
oder ist sie nicht richtig eingesetzt oder steht der
Schalter auf „Lernmodus“, rastet der Melder nicht
in den Montagesockel ein.

DREHEN SIE DEN

RAUCHMELDER FEST IN

DEN SOCKEL, UM IHN ZU

VERRIEGELN

6. TESTBETRIEB:

Nach der Installation und dann mindestens einmal
alle drei Monate testen Sie Ihre Rauchmelder um
sicher zu sein, dass sie richtig funktionieren und
vernetzt sind.

Wir empfehlen, wöchentlich zu kontrollieren, ob
die LED richtig blinkt (alle 48 Sekunden).

Drücken Sie die Testtaste an einem beliebigen
Warnmelder mindestens 10 Sekunden lang. So
sendet der Melder ein Testsignal; alle vernetzten
Melder müssten das Signal in kurzer Zeit empfan gen.
Die Melder lösen einen kurzen Piepton aus, und
die LED blinkt 2 Minuten lang alle 8 Sekunden.

HINWEIS: Im Testbetrieb kann auch ein
schwächeres Funksignal gesendet werden, das
einen optimalen Betrieb unter Normalbedingun

-

gen sichert.

Wird das Testsignal gesendet, reagieren die
Melder auf zwei Wegen:

1. Ein einzelner Piepton alle 8 Sekunden zeigt an,
dass die Melder vernetzt und in Betrieb sind.

2. Drei kurze Töne alle 8 Sekunden weisen auf
eine Störung des Rauchsensors hin. Der Melder
muss mit einem Staubsauger (mit der niedrigsten
Einstellung) um die Rauchmeldekammer herum
gereinigt und dann erneut getestet werden.

Diese Anzeige kann nötigenfalls bei jedem Melder
durch kurzes Drücken der Testtaste vorzeitig
gestoppt werden.

TIPP: Beim Testen können Sie den Tonausgang
mit dem Finger abdecken, um die Lautstärke zu
verringern.

Besteht das Problem weiterhin, besuchen Sie uns
bitte unter www.cavius.com, um die Störung zu
beheben.

7. NORMALMODUS:

Im Normalmodus blinkt die LED alle 48 Sekunden,
um den ordnungsgemäßen Betrieb anzuzeigen.

8. ALARMMODUS:

Wird eine Rauchkonzentration erkannt, geht der
Rauchmelder in den „Alarmmodus“. Das Alarmsig­nal ertönt, die LED blinkt.

Der Rauchmelder überträgt das Alarmsignal an
die vernetzten Melder, die mit einer kurzen zeitli­chen Verzögerung ebenfalls das Alarmsignal
ertönen lassen.
Die Produktgruppe der CAVIUS Funkrauchmelder
hat zwei verschiedene Alarmsignale:

Alarmsignal 1 (--- --- ---) bei Lebensgefahr wie
Rauchalarm.
Alarmsignal 2 (- - -) Lebensgefahr besteht

nicht, aber vor einer Überutung könnte gewarnt

werden.
Rauchwarnsignal:

--- --- ---

Hitzewarnsignal: --- --- ---

Überutungswarnsignal: - - -

Warnsignal bei geringer CO-Menge: - - -
Warnsignal bei großer CO-Menge : --- --- ---

Beachten Sie bitte, dass nur die LED des aus-

lösenden Melders blinkt, so dass Sie ihn nden

können.

Please note that only the originating alarm’s LED

will ash, so it can be identied.

9. FUNKTION UNTERBRECHUNG/

STUMMSCHALTUNG:

Bei Falschalarm der Rauchmelder durch
Kochdämpfe, den Kamin usw. können sie durch
Drücken der Testtaste nur am Alarm auslösenden

Melder (den Sie durch die blinkende LED nden)

für 10 Minuten abgestellt werden.
Der Grund dafür ist, dass Sie die Quelle für den

Alarm entdecken müssen, bevor die Stummschal­tung aktiviert wird. So ist sicher, dass keine leb-

ensbedrohliche Situation besteht.

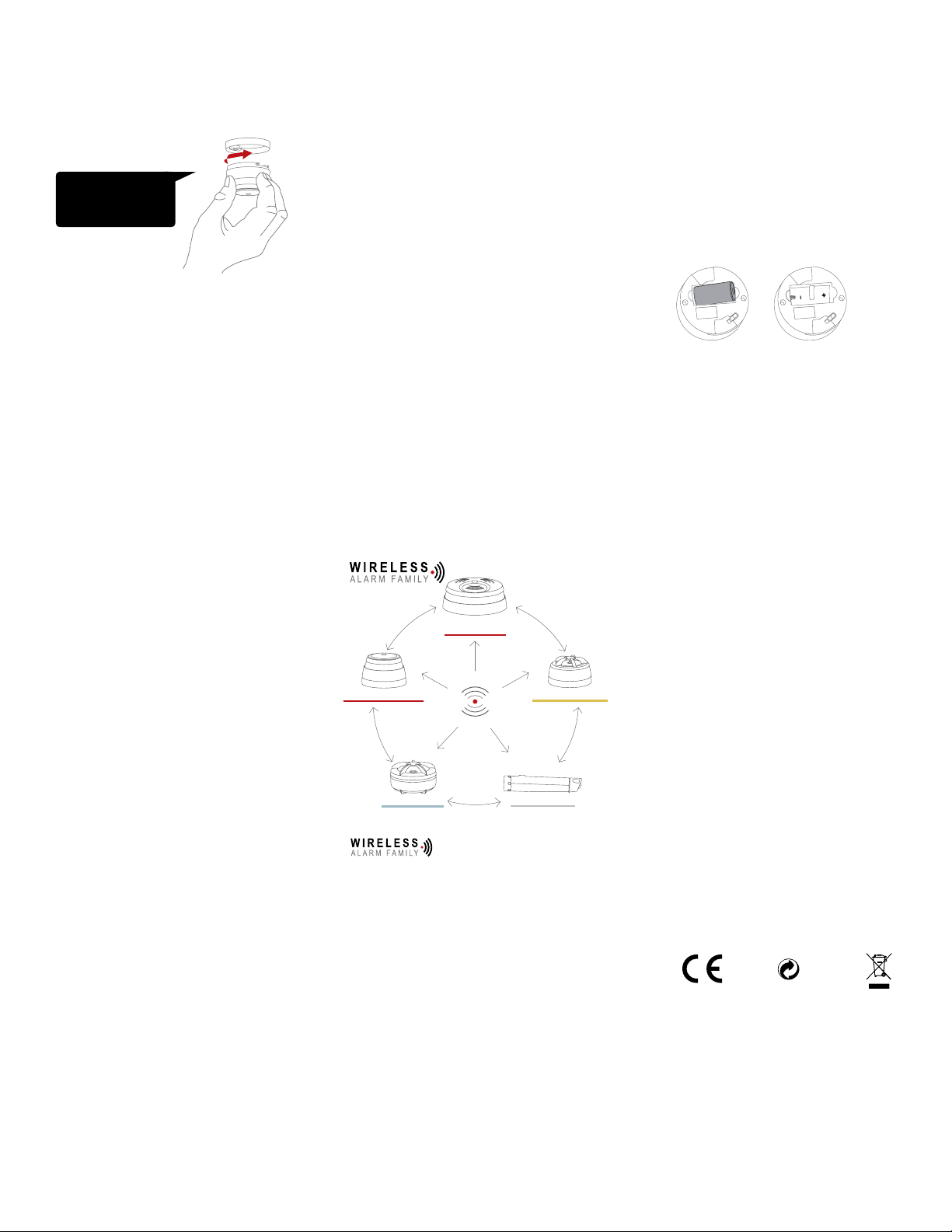

10. EIN WEITERES GERÄT HINZUFÜGEN:

NETZBETRIEBENER

RAUCHMELDER

RAUCHWARNMELDER

WASSERMELDER

HITZEWARNMELDER

SMART REMOTE

Alle vernetzbaren Melder der

können dem System hinzugefügt

werden, denn sie arbeiten mit derselben Frequenz
und demselben Datenprotokoll. Das Funksystem
kann also aus einer Kombination von Rauch-,
Hitze-, Wassermeldern usw. bestehen.

Versetzen Sie alle Melder in den „Lernmodus“
und wiederholen Sie Abschnitt 1.

Testen Sie immer die Vernetzung aller Geräte
durch Wiederholen des Testbetriebs nach

Abschnitt 6, wenn Sie Geräte hinzugefügt haben.

11. SIGNAL BEI SCHWACHER BATTERIE:

Die Batterie Ihres Produkts hat eine Lebensdauer
von 5 Jahren.
Gegen Ende der Lebensdauer ertönt 30 Tage
lang alle 48 Sekunden ein kurzer Piepton.

Nur der Melder, dessen Batterie schwach wird,
piept, die anderen Melder ertönen nicht.

Batterien in den Meldern können ohne erneuten
Lernvorgang ausgetauscht werden – während

des Batteriewechsels vergessen sie die Codes nicht.

12. BATTERIE AUSTAUSCHEN:

Zum Batteriewechsel lösen Sie den Melder aus
dem Sockel, indem Sie ihn gegen den Uhrzeigersinn
drehen. Tauschen Sie die Batterie aus, aber achten
Sie bitte auf die Polung.

Vorsicht: Es besteht Explosionsgefahr, wenn
bei einem Wechsel Batterien vom falschen Typ
eingesetzt werden. Entsorgen Sie Altbatterien
entsprechend den örtlichen Umweltvorschriften.

Bringen Sie den Melder wieder am Sockel an,
indem Sie ihn im Uhrzeigersinn drehen, bis er
einrastet, und testen Sie den Alarm.

13. WARTUNG UND FEHLERBEHEBUNG:

• Staubpartikel in der Rauchkammer, die sich mit
dem Staubsauger durch das Gitternetz entfernen
lassen.

• Kondensat durch hohe Luftfeuchtigkeit, dass
sich durch Abtrocknen des Rauchmelders
beseitigen lässt.

Reagiert der Rauchmelder beim Drücken der
Testtaste nicht, liegt das zumeist an einer
schadhaften Batterie. Kontrollieren Sie, ob die
Batterie leer ist und tauschen Sie sie aus. Nach
dem Batteriewechsel immer den Alarm testen.

Besteht das Problem weiterhin, besuchen Sie
uns bitte unter www.cavius.com, um die Störung
zu beheben

14. WEITERE INFORMATIONEN:

Überstreichen Sie den Melder nicht mit Farbe.
Beachten Sie die örtlichen Vorschriften für die

Installation.
Entsorgung: Entsorgen Sie bitte das Produkt und

die Batterie am Ende der Lebensdauer ordnungs­gemäß. Das ist Elektronikschrott, der recycelt
werden sollte.

Beachten Sie bitte die örtlichen Vorschriften
über die Benachrichtigung Ihrer Versicherungs­gesellschaft wegen der installierten Rauchmelder.

Das auf dem Produkt angebrachte CE-Kennzeichen
bestätigt die Einhaltung der europäischen Richt­linien für das Produkt und insbesondere die Ein­haltung der harmonisierten Anforderungen des
Standards EN 14604 gemäß Bauprodukte­Verordnung 305/2011.
