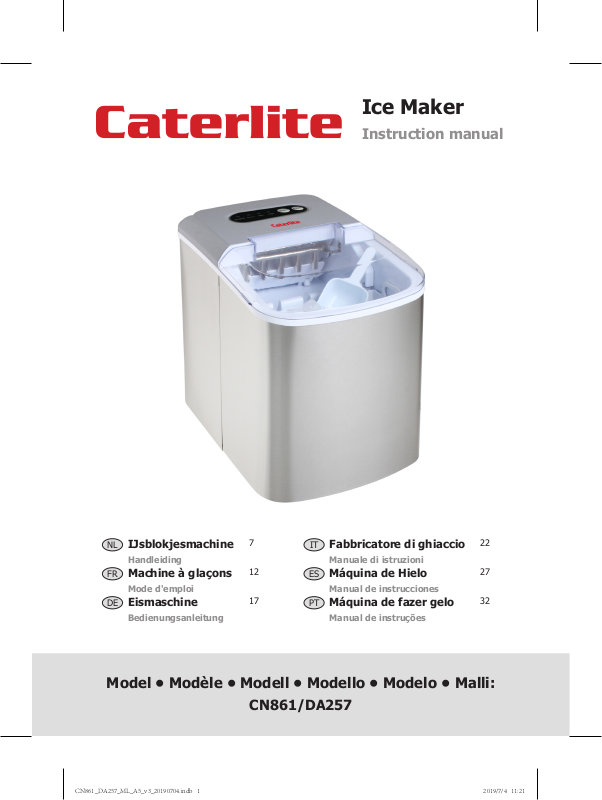

Caterlite CN861, DA257 User Manual

Ice Maker

Instruction manual

NL

IJsblokjesmachine

Handleiding

FR

Machine à glaçons

Mode d'emploi

DE

Eismaschine

Bedienungsanleitung

7

12

17

IT

Fabbricatore di ghiaccio

Manuale di istruzioni

ES

Máquina de Hielo

Manual de instrucciones

PT

Máquina de fazer gelo

Manual de instruções

22

27

32

Model • Modèle • Modell • Modello • Modelo • Malli:

CN861/DA257

CN861_DA257_ML_A5_v3_20190704.indb 1 2019/7/4 11:21

UK

Safety Tips

• Position on a flat, stable surface.

• A service agent/qualified technician should carry out
installation and any repairs if required. Do not remove any
components or service panels on this product.

• Consult Local and National Standards to comply with the
following:

- Health and Safety at Work Legislation

- BS EN Codes of Practice

- Fire Precautions

- IEE Wiring Regulations

- Building Regulations

• DO NOT immerse in water, or use steam/jet washers to clean
the unit.

• DO NOT cover the appliance when it is operating.

• Always carry, store and handle the appliance in a vertical
position.

• ONLY use drinking or potable water when making ice cubes.

• For indoor use only.

• Replace any unused water in the tank at least once every 24
hours.

• Keep all packaging away from children. Dispose of the
packaging in accordance with the regulations of local
authorities.

• This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental capabilities,
or lack of experience or knowledge, unless they have been
given supervision or instruction concerning the use of the
appliance by a person responsible for their safety.

• Children should be supervised to ensure that they do not play
with the appliance.

2

CN861_DA257_ML_A5_v3_20190704.indb 2 2019/7/4 11:21

UK

• If the power cord is damaged, it must be replaced by a
Caterlite agent or a recommended qualified technician in order
to avoid a hazard.

• Caterlite recommends that this appliance should be periodically
tested (at least annually) by a Competent Person. Testing
should include, but not be limited to: Visual Inspection,
Caterliteity Test, Earth Continuity, Insulation Continuity and
Functional Testing.

Caution Risk of Fire

• Do not store explosive substances such as aerosol cans with a
flammable propellant in this appliance.

Warning: Keep all ventilation openings clear of
obstruction. Unit should not be boxed in without
adequate ventilation.

• Warning: Do not use mechanical devices or other means
to accelerate the defrosting process, other than those
recommended by the manufacturer.

• Warning: Do not damage the refrigerant circuit.

• Warning: Do not use electrical appliances inside the food
storage compartments of the appliance, unless they are the
type recommended by the manufacturer.

Introduction

Please take a few moments to carefully read through this manual. Correct maintenance and operation of
this machine will provide the best possible performance from your Caterlite product.

Pack Contents

The following is included:

• Ice Maker

• Removable ice basket

Caterlite prides itself on quality and service, ensuring that at the time of packaging the contents are
supplied fully functional and free of damage.
Should you find any damage as a result of transit, please contact your Caterlite dealer immediately.

CN861_DA257_ML_A5_v3_20190704.indb 3 2019/7/4 11:21

• Ice scoop

• Instruction manual

3

UK

Installation

Note: If the unit has not been
stored or moved in an upright
position, let it stand upright for
approximately 12 hours before
operation. If in doubt allow to
stand.

1. Remove the appliance from the packaging and
remove the protective film from all surfaces.

2. When positioning the ice maker, maintain
a distance of 20cm (7 inches) between the
appliance and walls or other objects for
ventilation. NEVER LOCATE NEXT TO OR

NEAR A HEAT SOURCE.

3. If necessary, adjust the screw legs of the ice
maker to make it level. The efficiency of the
ice maker can be reduced if the appliance is
unevenly located.

Operation

Making Ice

Note: Before using for the first
time, clean the water tank, ice
basket and ice basket shelf. Use
the first 3 ice making cycle to
flush out the system. Discard
the water and ice created from
the first 3 cycles.

Each time the appliance is refilled, the first
ice making cycle is used to reduce the water
temperature. This results in uneven ice cube
production which is perfectly normal. You may wish
to discard ice created in the first two production
cycles.

1. Lift the access lid and fill the water tank up the
level of the ice basket shelf.

2. Connect the appliance to the power and press
the POWER button.

3. Press the SELECT button repeatedly to scroll
through the ice cube sizes. Stop when the
required size is illuminated.

Control Panel

LARGE ice cube indicator

ADD WATER indicator

SMALL ice cube indicator

ICE FULL indicator

4

SELECT button

SELECT POWER

POWER button

Note: The ice making cycle will
vary depending on the size of
cube selected. Larger cubes will
take longer to produce.

4. The appliance will run a start-up routine and
then begin ice production.

Note: If the water level is too
low, the ADD WATER indicator
lights up and the appliance
stops working. Fill the water
tank and the appliance will
restart automatically.

5. When the cubes reach the ice sensor the
appliance will stop production. Production
resumes once ice has been removed.

CN861_DA257_ML_A5_v3_20190704.indb 4 2019/7/4 11:21

UK

Cleaning, Care & Maintenance

• Always switch off and disconnect the power supply before cleaning.

• Warm, soapy water is recommended for cleaning. Cleaning agents may leave harmful residues. DO
NOT wash the base unit, instead wipe the exterior with a damp cloth.

• A Caterlite agent or qualified technician should carry out repairs if required.

• Clean the water filter regularly with a small brush, particularly in hard water areas. The water filter is
located in the pump inlet at the bottom of the water tank, remove by pulling out with fingers.

• If the appliance is to be left unused for longer than 24 hours, loosen the drain screw and drain the
water from the tank.

• The inner removable parts and water tank should be cleaned regularly.

Troubleshooting

Fault Probable Cause Solution

The appliance is not
working

Appliance is noisy or
works intermittently

Add Water
indicator is lit

The unit is not switched on Check the unit is plugged in correctly

and switched on

Plug and lead are damaged Call Caterlite agent or qualified

Technician
Fuse in the plug has blown Replace the plug fuse
Power supply Check power supply
Internal wiring fault Call Caterlite agent or qualified

Technician
Power fluctuations Turn off the ice maker and restart after 3

minutes
Water level is low or tank is empty Refill water tank and restart
Water filter is blocked Clean water filter and restart appliance

Ice Full

Ice basket full Empty the ice basket

indicator is lit
Water and Ice

Full indicators

+

flash together

Ice cubes are sticking

Water box is blocked and cannot
tilt

Ice making cycle is too long Reset the ice cube size and restart the

together

Water tank temperature is too low Empty water tank and refill

Compressor runs but no
ice is made

Refrigerant leak or block in the
refrigerant system

Technical Specifications

Model Voltage Power Current

CN861/

DA257

220-240V

120W 0.5A 2 litres 0.6kg 10kg/24 hours R600a 315 x 244 x 373 9.5kg

50Hz

Water

Tank

Volume

Storage

Bin

Disconnect from the power supply.

Remove some of the ice cubes and

gently tilt the water box by hand. Restart

the appliance after 3 minutes

appliance

Call Caterlite agent or qualified

technician

Maximum

Ice Making

Capacity

Refrigerant

Dimensions

H x W x D mm

Weight

5

CN861_DA257_ML_A5_v3_20190704.indb 5 2019/7/4 11:21

UK

Electrical Wiring

Caterlite appliances are supplied with a 3 pin, moulded, BS1363 plug and lead, with a 3 amp fuse as
standard.

The plug is to be connected to a suitable mains socket.

Caterlite appliances are wired as follows:

• Live wire (coloured brown) to terminal marked L

• Neutral wire (coloured blue) to terminal marked N

• Earth wire (coloured green/yellow) to terminal marked E

This appliance must be earthed.

If in doubt consult a qualified electrician.

Electrical isolation points must be kept clear of any obstructions. In the event of any emergency
disconnection being required they must be readily accessible.

Disposal

EU regulations require refrigeration product to be disposed of by specialist companies who remove or
recycle all gasses, metal and plastic components.

Consult your local waste collection authority regarding disposal of your appliance. Local authorities are
not obliged to dispose of commercial refrigeration equipment but may be able to offer advice on how to
dispose of the equipment locally.

Alternatively call the Caterlite helpline for details of national disposal companies within the EU.

Compliance

The WEEE logo on this product or its documentation indicates that the product must
not be disposed of as household waste. To help prevent possible harm to human
health and/or the environment, the product must be disposed of in an approved and
environmentally safe recycling process. For further information on how to dispose of
this product correctly, contact the product supplier, or the local authority responsible for
waste disposal in your area.

Caterlite parts have undergone strict product testing in order to comply with regulatory
standards and specifications set by international, independent, and federal authorities.

Caterlite products have been approved to carry the following symbol:

All rights reserved. No part of these instructions may be produced or transmitted in any form or by any means, electronic,

Every effort is made to ensure all details are correct at the time of going to press, however, Caterlite reserve the right to

6

mechanical, photocopying, recording or otherwise, without the prior written permission of Caterlite.

change specifications without notice.

CN861_DA257_ML_A5_v3_20190704.indb 6 2019/7/4 11:21

NL

Veiligheidstips

• Plaatsen op een vlakke en stabiele ondergrond.

• De installatie en eventuele reparaties zijn door een
servicetechnicus/vaktechnicus uit te voeren. Verwijder geen
componenten of servicepanelen van dit product.

• Raadpleeg en volg de plaatselijke en nationale regelgeving op
m.b.t. tot het volgende:

- Wetgeving van gezondheid en veiligheid op de werkplaats

- Werkregels

- Brandpreventie

- IEE bekabelingsnormen

- Bouwverordeningen

• NIET in water onderdompelen of stoom-/spuitreinigers
gebruiken voor de reiniging van het apparaat.

• Apparaat NIET bedekken wanneer in gebruik.

• Apparaat altijd in verticale positie vervoeren, opbergen en
gebruiken.

• Gebruik ALLEEN drinkwater voor het maken van de ijsblokjes.

• Men dient het ongebruikte water in de waterbak elke 24 uur
te vervangen.

• Uitsluitend voor gebruik binnenshuis.

• Laat verpakkingsmateriaal niet binnen handbereik van kinderen.
Verpakkingsmateriaal in overeenstemming met de regelgeving
van de plaatselijke overheden als afval laten verwerken.

• Dit apparaat is niet bedoeld voor gebruik door personen met
lichamelijke, zintuiglijke of mentale beperkingen (inclusief
kinderen) of met gebrek aan ervaring of kennis, tenzij zij
hierin worden begeleid of zijn opegeleid in het gebruik van het
apparaat door een persoon, die verantwoordelijk is voor hun
veiligheid.

• Men dient er toezicht op te houden dat kinderen niet met het
apparaat spelen.

7

CN861_DA257_ML_A5_v3_20190704.indb 7 2019/7/4 11:21

NL

• Indien de stroomkabel beschadigd raakt, dient men deze door
een Caterlite technicus of een aanbevolen vaktechnicus te
laten vervangen om gevaarlijke situaties te verhinderen.

Voorzichtig Risico van Fire

• Heeft explosieve stoffen zoals spuitbussen niet slaan met een
brandbaar drijfgas in dit apparaat.

Waarschuwing:

Hou alle ventilatieopeningen vrij
van obstakels. De eenheid mag niet ingesloten
worden zonder geschikte ventilatie.

• Waarschuwing: mechanische apparaten of andere
middelen niet gebruiken om het ontdooien te versnellen, met
uitzondering van de fabrikant aanbevolen die door.

• Waarschuwing: het koelcircuit niet beschadigen.

• Waarschuwing: Gebruik geen elektrische apparaten binnen
het voedsel opbergvakken van het apparaat, tenzij ze het type
aanbevolen door de fabrikant.

Inleiding

Neem de tijd en lees deze handleiding aandachtig door. Een correct gebruik en onderhoud van deze
machine waarborgt de beste prestatie van uw Caterlite product.

Verpakkingsinhoud

De verpakking bevat het volgende:

• IJsblokjesmachine

• Verwijderbare ijsbak

• IJsschep

• Handleiding

Caterlite is trots op de haar productkwaliteit en dienstverlening en controleer de inhoud van de
verpakkingen, tijdens de verpakkingsfase, op functionaliteit en schade.

Mocht u product door transport zijn beschadigd, neem dan onmiddellijk contact op met uw Caterlite
dealer.

8

CN861_DA257_ML_A5_v3_20190704.indb 8 2019/7/4 11:21

NL

Installatie

Opmerking: indien het apparaat
niet in een rechtopstaande
positie is opgeslagen of
vervoerd, dient men het
product 12 uur vóór gebruik
in de rechtopstaande positie
te plaatsen. Bij twijfel dient
men het product in een
rechtopstaande positie te
plaatsen.

IJsblokjes maken

Opmerking: Alvorens het
apparaat voor de eerste
keer te gebruiken (of na een
stilstandperiode) reinig de
watertank, ijsbak en lade van
de ijsbak. Gebruik de eerste
productiecyclus van ijsblokjes
om het systeem te spoelen. Gooi
het water en de ijsblokjes van
de eerste cyclus weg.

1. Haal het apparaat uit de verpakking en
verwijder de beschermingsfolie van alle
oppervlakken.

2. Voor een adequate ventilatie dient men bij het
plaatsen van de ijsblokjesmachine een afstand,
tussen het apparaat en de muren of andere
objecten, aan te houden van 20cm. NOOIT

PLAATSEN NAAST OF DICHTBIJ EEN
HITTEBRON.

3. Indien nodig, verstel de stelvoetjes om de
ijsblokjesmachine volledig gelijk in te stellen.
De efficiëntie van de ijsblokjesmachine kan
door een niet nauwkeurige afstelling negatief
worden beïnvloed.

Bediening

Bedieningspaneell

GROOT ijsblokje Aanduider

ADD WATER-aanduider

KLEIN ijsblokje Aanduider

IJS VOL Aanduider

SELECT toets

SELECT POWER

POWER toets

Tekens wanneer het apparaat wordt bijgevuld,
wordt de eerste productiecyclus van ijsblokjes
gebruikt om de watertemperatuur te verlagen.
Het resultaat is zijn ijsblokjes die niet even groot
zijn, dit is normaal. U kunt ervoor kiezen om de
ijsblokjes van de eerste twee productiecycli niet te
gebruiken.

1. Klap de toegangsdeksel openen en vul de
waterbak tot aan het niveau van de ijsbaklade.

2. Sluit de ijsblokjesmachine aan op de
stroomvoorziening en druk op de knop POWER.

3. Druk meerdere malen op de knop SELECT
(SELECTEREN) om door de verschillende
groottes van de ijsblokjes te bladeren. Stop
wanneer de gewenste grootte oplicht.

Opmerking: De ijsmaakcyclus
zal variëren, afhankelijk van de
geselecteerde blokjesgrootte.
Grotere blokjes zullen meer tijd
in beslag nemen om te maken.

4. De ijsblokjesmachine start een opstartroutine
en begint vervolgens met de productie van
ijsblokjes.

Opmerking: Wanneer het
waterniveau te laag ligt, licht
de VOEG WATER TOE-aanduider
en het toestel op toestel stopt
met werken. Vul de watertank
en het toestel zal automatisch
herstarten.

5. Zodra de ijsblokjes de ijssensor bereiken
stopt de ijsblokjesmachine de productie. Na
het verwijderen van de ijsblokjes wordt de
productie hervat.

9

CN861_DA257_ML_A5_v3_20190704.indb 9 2019/7/4 11:21

NL

Reiniging, zorg & onderhoud

• Alvorens het apparaat te reinigen dient men altijd de stroomvoorziening uit te schakelen.

• Voor het reinigen van het apparaat wordt warm zeepwater aanbevolen. Reinigingsmiddelen kunnen
schadelijke resten achter laten. Basiseenheid NIET wassen; buitenzijde van de eenheid met een
vochtige doek afvegen.

• Eventuele reparaties moeten door een Caterlite technicus of een vaktechnicus worden uitgevoerd.

• Reinig de waterfilter regelmatig met een kleine borstel, vooral op plekken van hardwater. De
waterfilter bevindt zich in de pompinlaat aan de bodem van de watertank. Trek de waterfilter met uw
vingers uit de pompinlaat.

• Draai de aftapschroef los en laat het water uit de tank lopen indien u de ijsblokjesmachine voor meer
dan 24 uur niet gaat gebruiken.

• Men dient de interne verwijderbare componenten en de watertank regelmatig te reinigen.

Oplossen van problemen

Probleem Mogelijke oorzaak Handeling

Het apparaat werkt niet

Het apparaat maakt geluid
of werkt soms wel en dan
weer niet

Waterindicator
is aan

IJsindicator
FULL (VOL) is
aan

Water- en
ijsindicators Full

+

(Vol) knipperen

De ijsblokjes plakken aan
elkaar vast

De compressor loopt maar
er worden geen ijsblokjes
gemaakt

Het apparaat staat uit

Steker en kabel zijn
beschadigd

De zekering in de steker is
gesprongen

Stroomvoorziening Controleer de stroomvoorziening
Storing interne bedrading Laat een Caterlite technicus of een

Stroomschommelingen Schakel de ijsblokjesmachine uit en

Waterpeil is te laag of de tank
is leeg

Geblokkeerde waterfilter Reinig de waterfilter en herstart de

IJsbak is vol Leeg de ijsbak

Waterfilter is geblokkeerd en
kan niet kantelen

Productiecyclus is te lang Reset de grootte van de ijsblokjes en

Watertemperatuur van de tank
is te laag

Er lekt koelmiddel of
het koelsysteem wordt
geblokkeerd

Controleer of de stroomkabel van het
apparaat is aangesloten en of het apparaat
is ingeschakeld

Laat een Caterlite technicus of een
vaktechnicus komen

Vervang de zekering in de steker

vaktechnicus komen

herstart het apparaat na 3 minuten

Watertank bijvullen en apparaat herstarten

ijsblokjesmachine

Stroomkabel uit het stopcontact halen.
Verwijder een deel van de ijsblokjes en
kantel de waterbak voorzichtig met de hand
Herstart de ijsblokjesmachine na 3 minuten

herstart de ijsblokjesmachine
Leeg de watertank en vul deze opnieuw bij

Laat een Caterlite technicus of een
vaktechnicus komen

10

CN861_DA257_ML_A5_v3_20190704.indb 10 2019/7/4 11:21

NL

Technische specificaties

Model Voltage Vermogen Stroom

CN861/

DA257

220-240V

50Hz

120W 0,5A 2 liters 0,6kg 10kg/24 uur R600a 315 x 244 x 373 9,5kg

Inhoud

watertank

Inhoud

bak

Maximale

ijsproductie-

capaciteit

Koelmiddel

Afmetingen

h x b x d mm

Gewicht

Elektrische bedrading

Men dient de steker op een geschikt stopcontact aan te sluiten.

De bedrading van dit apparaat is als volgt:

• Stroomkabel (bruin) naar de aansluitklem gemarkeerd met L

• Neutraalkabel (blauw) naar de aansluitklem gemarkeerd met N

• Aardekabel (groen/geel) naar de aansluitklem gemarkeerd met E

Dit apparaat moet worden geaard.

Bij twijfels raadpleeg een vakkundige elektricien.

De elektrische isolatiepunten mogen niet worden geblokkeerd. In geval van een nooduitschakeling
moeten de isolatiepunten direct toegankelijk zijn.

Afvalverwerking

De EU-richtlijnen vereisen dat koelproducten door gespecialiseerde bedrijven wordt verwerkt die gassen,
metalen en plastic componenten verwijderen of recyclen.

Raadpleeg uw plaatselijke afvalverwerkingsbedrijf voor informatie over de afvalverwerking van uw
apparaat. De plaatselijke overheden zijn niet verplicht om koelingsproducten van bedrijven als afval te
verwerken maar kunnen uw informeren waar u het apparaat kunt afgeven.

U kunt ook de Caterlite helplijn bellen voor informatie over landelijke afvalverwerkingsbedrijven in de EU.

Productconformiteit

Het WEEE-logo op dit product of bijbehorende documentatie geeft aan dat het product
niet onder huisvuil valt en als zodanig ook niet mag worden verwerkt. Ter preventie
van mogelijke gevaren voor de gezondheid van personen en/of voor het milieu,
dient men dit product in overeenstemming met het voorgeschreven en milieuveilige
recyclingproces als afval te verwerken. Raadpleeg uw productleverancier of uw plaatselijk
afvalverwerkingsbedrijf voor meer informatie over de juiste afvalverwerking van dit product.

De onderdelen van Caterlite producten hebben strenge producttesten ondergaan om te
voldoen aan wettelijke regels en specificaties die door internationale, onafhankelijke en
landelijke overheden worden voorgeschreven.

Caterlite producten zijn goedgekeurd en voorzien van het volgende symbool:

Alle rechten voorbehouden. Het is verboden om deze handleiding, hetzij volledig of gedeeltelijk, elektronisch of mechanisch

te reproduceren, kopiëren, op opslagmedia op te slaan of op enigerlei wijze over te dragen, zonder voorafgaande

Wij hebben er alles aan gedaan om er zeker van te zijn dat op publicatiedatum van de handleiding alle details correct zijn,

CN861_DA257_ML_A5_v3_20190704.indb 11 2019/7/4 11:21

desondanks, behoudt Caterlite het recht voor om specificaties zonder aankondiging te wijzigen.

goedkeuring van Caterlite.

11

FR

Conseils de sécurité

• Placez l’appareil sur une surface plane, stable.

• L’installation et les éventuelles réparations doivent être
confiées à un dépanneur / technicien qualifié. Ne retirez aucun
composant ou cache de ce produit.

• Consultez les normes locales et nationales pour vous
conformer aux :

- lois sur l’hygiène et la sécurité au travail ;

- codes de bonnes pratiques BS EN ;

- précautions contre le risque d’incendie ;

- réglementations sur les branchements électriques IEE ;

- règlements sur la construction.

• NE PAS immerger l’appareil ou le nettoyer à l’aide d’un
nettoyeur vapeur / haute pression.

• NE PAS couvrir l’appareil en service.

• Veillez à toujours transporter, stocker et manipuler l’appareil
en position verticale.

• Utiliser UNIQUEMENT de l’eau potable pour produire les glaçons.

• Changez l’eau résiduaire du réservoir au moins une fois toutes
les 24 heures.

• Cet appareil est réservé exclusivement à une utilisation à
l’intérieur.

• Gardez les emballages hors de portée des enfants.
Débarrassez-vous des emballages onformément aux
règlements des autorités locales.

• Cet appareil n’a pas été conçu pour être utilisé par des
personnes (enfants inclus) à capacités physiques, sensorielles
ou mentales réduites ou ne disposant pas d’une expérience ou
de connaissances suffisantes, à moins que lesdites personnes
n’aient été formées ou instruites quant à son utilisation, par
une personne responsable de leur sécurité.

• Les enfants doivent être surveillés afin de s’assurer qu’ils ne
jouent pas avec l’appareil.

12

CN861_DA257_ML_A5_v3_20190704.indb 12 2019/7/4 11:21

FR

• Un cordon d’alimentation endommagé doit être remplacé par
un agent Caterlite ou un technicien qualifié recommandé, pour
éviter tout danger.

• Caterlite recommande que cet appareil soit testé chaque
année pour s’assurer que le produit demeure sécuritaire.

Attention Risque d’ incendie

• Ne stockez pas de substances explosives telles que les
aérosols avec un propulseur inflammable dans cet appareil.

Attention : Évitez de bloquer toutes les ouvertires
d’aération. L’unité ne doit pas être mise dans un
box dans aération adéquate.

• Attention : Ne pas utiliser de dispositifs mécaniques ou
autres moyens pour accélérer le processus de dégivrage, autre
que le fabricant recommandé Ceux par.

• Attention : Ne pas endommager le circuit frigorifique.

• Attention : Ne pas utiliser d’appareils électriques à l’intérieur
des compartiments de stockage des aliments de l’appareil, à
moins qu’ils soient du type recommandé par le fabricant.

Introduction

Nous vous invitons à consacrer quelques instants à la lecture attentive de ce mode d’emploi. L’entretien
et l’utilisation appropriés de cette machine vous permettront de tirer le meilleur de votre produit Caterlite.

Contenu de l’emballage

Eléments fournis de série :

• Machine à glaçons

• Panier à glaçons amovible

Caterlite attache une grande importance à la qualité et au service et veille à fournir des produits en
parfait état opérationnel, parfaitement intacts au moment de l’emballage.

Nous vous prions de contacter votre revendeur Caterlite immédiatement si vous constatez un dommage
quelconque survenu pendant le transport du produit.

CN861_DA257_ML_A5_v3_20190704.indb 13 2019/7/4 11:21

• Pelle à glaçons

• Mode d’emploi

13

FR

Installation

Remarque : dans les cas où
l'appareil a été stocké ou
déplacé autrement qu'à la
verticale, placez-le en position
debout pendant environ 12
heures avant de vous en
servir. En cas de doute, laissez
l'appareil se reposer.

1. Sortez l’appareil de l’emballage et décollez la
pellicule de protection de toutes ses surfaces.

2. Pour positionner la machine à glaçons,
veillez à prévoir une distance de 20 cm entre
l’appareil est les murs ou autres objets, pour
laisser l’air circuler. ÉVITEZ DE PLACER CET

APPAREIL À PROXIMITÉ D’UNE SOURCE
DE CHALEUR.

3. Si nécessaire, réglez les pieds à vis de la
machine à glaçons pour la mettre de niveau.
Le positionnement irrégulier de la machine à
glaçons risque d’en compromettre l’efficacité.

Fonctionnement

Panneau de configuration

Pour produire des glaçons

Remarque : Avant de mettre
la machine en service pour la
première fois (ou après une
période d’inactivité), nettoyez
le réservoir d’eau, le panier à
glaçons et l’étagère du panier à
glaçons. Servez-vous du premier
cycle de production de glaçons
pour rincer le système. Jetez
l’eau et les glaçons produits au
premier cycle.

À chaque remplissage de l’appareil, le premier
cycle de production de glaçons sert à faire baisser
la température de l’eau. Ceci entraîne la production
tout à fait normale de glaçons irréguliers. Nous
vous recommandons de jeter les glaçons des deux
premiers cycles de production.

1. Soulevez le couvercle d’accès et remplissez le
réservoir d’eau jusqu’au niveau de l’étagère du
panier à glaçons.

2. Branchez la machine à glaçons à l’alimentation
secteur et appuyez sur le bouton POWER
(ALIMENTATION).

3. Appuyez répétitivement sur le bouton SELECT
(SELECTIONNER) pour faire défiler les
différentes tailles de glaçons. Cessez d’appuyer
quand la taille requise s’allume.

Indicateur de GRAND GLACON

Indicateur d’ADD WATER

Indicateur de PETIT GLACON

Indicateur de GLACE PLEINE

14

Bouton SELECT

SELECT POWER

Bouton POWER

Remarque : Le cycle de
fabrication de glace varie en
function de la taille du cube
sélectionné. Les cubes les plus
gros nécessitent plus de temps.

4. La machine à glaçons enclenche une procédure
de démarrage et la production de glaçons
démarre.

Remarque : Si le niveau d’eau
est très bas, l’indicateur
d’AJOUTER l’eau s’allume et
l’appareil arrête de fonctionner.
Remplir le réservoir d’eau et
l’appareil va automatiquement
redémarrer.

5. La production de glaçons s’arrête quand les
glaçons atteignent le capteur de glaçons. La
production reprend une fois les glaçons retirés.

CN861_DA257_ML_A5_v3_20190704.indb 14 2019/7/4 11:21

FR

Nettoyage, entretien et maintenance

• N’oubliez jamais d’éteindre et de débrancher l’appareil avant de procéder à son nettoyage.

• Nous préconisons le recours à de l’eau savonneuse tiède. Les produits de nettoyage risquent de
laisser des résidus nocifs. NE PAS laver le châssis de l’appareil, mais en essuyer l’extérieur à l’aide d’un
torchon humide.

• Toute réparation éventuelle doit être confiée à un agent Caterlite ou à un technicien qualifié.

• Nettoyez régulièrement le filtre à eau avec une petite brosse, surtout dans les régions où l’eau est
très calcaire. Le filtre à eau se situe dans l’entrée de la pompe, au fond du réservoir d’eau et se retire
en tirant.

• Si la machine à glaçons doit rester inactive pendant plus de 24 heures, dévissez la vis de vidange et
vidangez l’eau du réservoir.

• Les pièces amovibles internes et le réservoir d’eau doivent être nettoyés régulièrement.

Dépannage

Dysfonctionnement Cause probable Intervention

L’appareil ne fonctionne
pas

L’appareil fait du bruit ou
ne fonctionne que par
intermittence

Le témoin de
niveau d’eau
st allumé

Le témoin de
bac à glaçons
plein est
allumé

Les témoins
d’eau et
de bac à

+

glaçons plein
clignotent en
même temps

Les glaçons se collent en
paquets

Les glaçons se collent en
paquets

L'appareil n'est pas allumé
La prise et le cordon sont

endommagés
Alimentation Vérifier l'alimentation
Problème de branchement

interne
Fluctuation de tension

d’alimentation

Le niveau d’eau est insuffisant
ou le réservoir est vide

Le filtre à eau est bouché Nettoyer le filtre à eau et refaire démarrer la

Panier à glaçons plein Vider le panier à glaçons

La boîte à eau est bloquée et
ne peut pas pivoter

Le cycle de production des
glaçons est trop long

La température du réservoir
d’eau est trop basse

La température du réservoir
d’eau est trop basse

Vérifier que l'appareil est bien branché et allumé
Appeler un agent Caterlite ou un technicien

qualifié

Appeler un agent Caterlite ou un technicien
qualifié

Eteindre la machine à glaçons et la rallumer
trois minutes plus tard

Remplir le réservoir d’eau et refaire démarrer

machine à glaçons

Débrancher l’appareil de l’alimentation
secteur. Retirer une partie des glaçons et
faire légèrement pivoter la boîte à glaçons,
à la main. Attendre trois minutes et refaire
démarrer la machine à glaçons

Changer la taille des glaçons et refaire
démarrer la machine à glaçons

Vider le réservoir d’eau, puis le remplir

Appeler un agent Caterlite ou un technicien
qualifié

15

CN861_DA257_ML_A5_v3_20190704.indb 15 2019/7/4 11:21

FR

Spécifications techniques

Modèle Voltage Puissance Courant

CN861/

DA257

220-240V

50Hz

120W 0,5A 2 litres 0,6kg 10kg/24 heures R600a 315 x 244 x 373 9,5kg

Cap.

réservoir

d’eau

Contenance

Capacité maximale

de fabrication de

glace

Réfrigérant

Dimensions

h x l x p mm

Raccordement électrique

La prise doit être reliée à la prise secteur qui convient.
Cet appareil est câblé comme suit :

• Fil conducteur (brun) à la borne marquée L

• Fil neutre (bleu) à la borne marquée N

• Fil de terre (vert / jaune) à la borne marquée E

Cet appareil doit être mis à la terre.
En cas de doute, consultez un électricien qualifié.
Les points d’isolation électrique doivent être libres de toute obstruction. En cas de débranchement requis

en urgence, ils doivent être facilement accessibles.

Mise au rebut

Les règlements de l’UE exigent que les produits munis de réfrigérants soient mis au rebut par des entreprises
spécialisées, équipées pour extraire et recycler les composants à gaz, métalliques et en plastique.

Adressez-vous à votre autorité chargée de la collecte des déchets pour ce qui concerne la mise au
rebut de votre appareil. Même si rien n’oblige les autorités locales à se charger de la mise au rebut du
matériel de réfrigération commerciale, elles pourraient être en mesure de vous conseiller sur les moyens
disponibles localement pour s’en débarrasser.

Vous pouvez aussi appeler le standard d’assistance Caterlite, qui saura vous renseigner sur les entreprises
de prise en charge nationales au sein de l’UE.

Poids

Conformité

Le logo WEEE qui figure sur ce produit ou sa documentation indique qu'il ne doit pas
être mis au rebut avec les ordures ménagères. Pour éviter qu'il ne présente un risque
pour la santé humaine et / ou écologique, confiez la mise au rebut de ce produit à un
site de recyclage agréé respectueux de l'environnement. Pour de plus amples détails sur
la mise au rebut appropriée de ce produit, contactez le fournisseur du produit ou l'autorité
responsable de l'enlèvement des ordures dans votre région.

Les pièces Caterlite ont été soumises à des tests rigoureux pour pouvoir être déclarées
conformes aux normes et spécifications réglementaires définies par les autorités
internationales, indépendantes et fédérales.
Les produits Caterlite ont été déclarés aptes à porter le symbole suivant :

Tous droits réservés. La production ou transmission, partielles ou intégrales, sous quelque forme que ce soit ou par n’importe

quel moyen, tant électronique que mécanique, sous forme de photocopie, d’enregistrement ou autre de ce mode d’emploi

Nous nous efforçons, par tous les moyens dont nous disposons, de faire en sorte que les détails contenus dans le présent

mode d’emploi soient corrects en date d’impression. Toutefois, Caterlite se réserve le droit de changer les spécifications de

16

CN861_DA257_ML_A5_v3_20190704.indb 16 2019/7/4 11:21

sont interdites sans l’autorisation préalablement accordée par Caterlite.

ses produits sans préavis.

DE

Sicherheitshinweise

• Auf eine flache, stabile Fläche stellen.

• Alle erforderlichen Montage- und Reparaturarbeiten sollten
von Wartungspersonal oder einem qualifizierten Techniker
durchgeführt werden. Keine Bauteile oder Bedienflächen von
diesem Produkt entfernen.

• Für folgende Normen und Vorschriften sind die lokalen und
nationalen Normen heranzuziehen:

- Arbeitsschutzvorschriften

- BS EN Verhaltenspraktiken

- Brandschutzvorschriften

- IEE-Anschlussvorschriften

- Bauvorschriften

• NICHT in Wasser eintauchen oder mit Dampf-/Strahlreinigern
reinigen.

• Gerät NICHT während des Betriebs bedecken.

• Gerät stets senkrecht tragen, lagern und transportieren.

• Zur Herstellung von Eiswürfeln NUR Trinkwasser verwenden.

• Nicht verbrauchtes Wasser im Tank mindestens alle 24
Stunden wechseln.

• Nur zum Gebrauch in Gebäuden.

• Verpackungsmaterial außerhalb der Reichweite von Kindern
aufbewahren und gemäß den lokalen Vorschriften entsorgen.

• Dieses Gerät sollte nur dann von Personen (einschließlich
Kindern) mit reduzierten körperlichen, sensorischen oder
geistigen Fähigkeiten, mangelnder Erfahrung oder Kenntnissen
verwendet werden, wenn sie von einer für ihre Sicherheit
verantwortlichen Person im Gebrauch des Geräts geschult
wurden bzw. ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.

17

CN861_DA257_ML_A5_v3_20190704.indb 17 2019/7/4 11:21

DE

• Aus Sicherheitsgründen muss ein beschädigtes Stromkabel von
einem Caterlite-Mitarbeiter oder empfohlenen qualifizierten
Elektriker erneuert werden.

Vorsicht Gefahr von Feuer

• Explosive Stoffe wie Sprühdosen mit brennbaren
Treibmittel in diesem Gerät nicht speichern.

Warnung: Halten Sie alle Lüftungsöffnungen frei.
Das Gerät sollte nicht ohne geeignet Ventilation
eingebaut werden.

• Warnung: Verwenden Sie keine mechanischen Vorrichtungen
oder andere Mittel, um den Abtauvorgang zu beschleunigen,
andere als die vom Hersteller empfohlen, die mit dem.

• Warnung: Halten Sie den Kältemittelkreislauf nicht
beschädigen.

• Warnung: Verwenden Sie keine elektrischen Geräte innerhalb
des Lebensmittellagerraumes betreiben, sofern sie nicht der
Typ, der vom Hersteller empfohlen wird.

Einführung

Bitte nehmen Sie sich einige Minuten Zeit und lesen Sie dieses Handbuch sorgfältig durch. Nur bei
korrekter Wartung und vorschriftsgemäßem Betrieb kann Ihr Caterlite-Produkt optimale Leistung erzielen.

Lieferumfang

Folgende Teile befinden sich in der Verpackung:

• Eismaschine

• Herausnehmbarer Eiskorb

Caterlite ist stolz auf die hochwertige Qualität seiner Produkte und seinen erstklassigen Service. Wir
stellen sicher, dass alle gelieferten Produkte zum Zeitpunkt der Verpackung voll funktionsfähig sind und
sich in einwandfreiem Zustand befinden.

Sollten Sie Transportschäden feststellen, wenden Sie sich bitte unverzüglich an Ihren Caterlite-Händler.

18

CN861_DA257_ML_A5_v3_20190704.indb 18 2019/7/4 11:21

• Eisschaufel

• Bedienungsanleitung

DE

Montage

Hinweis: Wenn das Gerät
nicht aufrecht transportiert
oder gelagert wurde, muss es
vor Inbetriebnahme rund 12
Stunden aufrecht aufgestellt
werden. Im Zweifelsfall lassen
Sie es aufrecht stehen.

1. Das Gerät aus der Verpackung nehmen und
den Schutzfilm von allen Flächen entfernen.

2. Beim Aufstellen der Eismaschine darauf
achten, dass 20 cm Abstand zwischen Gerät
und Wand oder anderen Objekten vorhanden
sind, sodass für ausreichend Belüftung gesorgt
ist. NIEMALS NEBEN ODER IN DER NÄHE

EINER WÄRMEQUELLE PLATZIEREN.

3. Bei Bedarf die Schraubfüße der Eismaschine
regulieren, damit sie fest und gerade steht.
Eine unebene Position kann die Leistung der
Eismaschine beeinträchtigen.

Betrieb

Bedienfeld

GROSSE Eiswürfel Anzeige

ADD WATER Anzeige

SELECT Taste

Eisherstellung

Hinweis: Vor der ersten
Inbetriebnahme (oder nach
längerem Stillstand) den
Wassertank, Eiskorb und die
Eiskorbablage reinigen. Mit dem
ersten Eis-Herstellungszyklus
das System reinigen. Nach dem
ersten Zyklus das Wasser und
Eis wegschütten.

Bei jedem Nachfüllen von Wasser senkt der erste
Eis-Herstellungszyklus die Wassertemperatur. Die
produzierten Eiswürfel sind dabei ungleichmäßig.
Dies ist völlig normal. Sie können das in den ersten
beiden Zyklen erstellte Eis wegschütten.

1. Heben Sie die Klappe und füllen Sie den
Wassertank bis zur Höhe der Eiskorbablage mit
Wasser.

2. Schließen Sie das Stromkabel an einen
Netzstecker an und drücken Sie die START­Taste (STROM).

3. Drücken Sie mehrmals SELECT (WÄHLEN),
um verschiedene Eiswürfelgrößen aufzurufen.
Halten Sie an, wenn die gewünschte Größe
aufleuchtet.

Die Eisherstellung variiert je
nach gewählten Größe der
Eiswürfel. Größere Eiswürfel
benötigen mehr Zeit.

4. Die Eismaschine läuft hoch, dann beginnt die

SELECT POWER

KLEINE Eiswürfel Anzeige

EIS VOLL Anzeige

CN861_DA257_ML_A5_v3_20190704.indb 19 2019/7/4 11:21

POWER Taste

Eisherstellung.

Hinweis: Wenn der Wasserstand
zu niedrig ist, leuchtet die
WASSER HINZUFÜGEN Anzeige
auf und das Gerät hört auf
zu arbeiten. Füllen Sie den
Wassertank und das Gerät wird
automatisch neu gestartet.

5. Wenn die Höhe der Eiswürfel den Eissensor
erreicht, stoppt die Eismaschine. Die
Eisproduktion wird fortgesetzt, sobald Eiswürfel
entnommen wurden.

19

DE

Reinigung, Pflege und Wartung

• Vor Reinigungsarbeiten stets zunächst das Gerät abschalten und den Netzstecker ziehen.

• Für Reinigungsarbeiten empfehlen wir eine warme Seifenlösung. Reinigungsmittel können schädliche
Rückstände hinterlassen. Die Basis NICHT waschen, nur außen mit einem feuchten Tuch abwischen.

• Erforderliche Reparaturen sollten von einem Caterlite-Mitarbeiter oder einem qualifizierten Techniker
ausgeführt werden.

• Vor allem in Gegenden mit hoher Wasserhärte den Wasserfilter regelmäßig mit einer kleinen Bürste
reinigen. Der Wasserfilter befindet sich am Pumpeneingang unten im Wassertank und kann mit den
Fingern herausgezogen werden.

• Wenn die Eismaschine länger als 24 Stunden nicht benutzt werden soll, die Ablaufschraube lockern
und das Wasser aus dem Tank ablaufen lassen.

• Die herausnehmbaren Teile im Gerät und der Wassertank sollten regelmäßig gereinigt werden.

Störungssuche

Störung Vermutliche Ursache Lösung

Das Gerät funktioniert nicht Das Gerät ist nicht

Gerät läuft sehr geräuschvoll
oder mit Unterbrechungen

Wasserstandsanzei
ge leuchtet auf

E isstandsanzeige
leuchtet auf

Wasser- und
Eisstands-anzeigen
blinken gleichzeitig

+

eingeschaltet

Stecker und Kabel sind
beschädigt

Sicherung im Stecker ist
durchgebrannt

Stromzufuhr Netzstrom prüfen
Interner Vernetzungsfehler Caterlite-Mitarbeiter oder qualifizierten

Stromschwankungen Eismaschine abschalten und nach 3

Niedriger Wasserstand oder
Tank ist leer

Wasserfilter ist verstopft Wasserfilter reinigen und Gerät erneut

Eiskorb ist voll Eiskorb leeren

Wasserbehälter ist verstopft
und lässt sich nicht kippen

Prüfen, ob der Netzstecker in die
Steckdose gesteckt wurde und das Gerät
eingeschaltet ist

Caterlite-Mitarbeiter oder qualifizierten
Techniker anrufen

Neue Sicherung in den Stecker einsetzen

Techniker anrufen

Minuten wieder einschalten
Wassertank auffüllen und Gerät erneut

einschalten

einschalten

Gerät ausschalten und Netzstecker
ziehen. Einige Eiswürfel entneh-men und
Wasserbehälter sanft von Hand kippen.
Gerät nach 3 Minuten wieder einschalten

Eiswürfel kleben aneinander Eis-Herstellungszyklus ist zu

Kompressor läuft, aber es wird
kein Eis produziert

20

CN861_DA257_ML_A5_v3_20190704.indb 20 2019/7/4 11:21

lang
Temperatur des Wasser-tanks

ist zu niedrig
Kühlmittel läuft aus oder das

Kühlsystem ist verstopft

Eiswürfelgröße verändern und
Eismaschine wieder einschalten

Wassertank entleeren und erneut
füllen

Caterlite-Mitarbeiter oder qualifizierten
Techniker kontaktieren

DE

Technische Spezifikationen

Strom-

Modell Spannung Leistung

CN861/

DA257

220-240V

50Hz

120W 0,5A 2 liter 0,6kg 10kg/24 stunden R600a 315 x 244 x 373 9.5kg

stärke

Wassertank

volumen

Korb-

kapazität

Maximale

Eisproduktions-

kapazität

Kühlmittel

Abmessungen

h x b x t mm

Gewicht

Elektroanschlüsse

Der Stecker muss in eine geeignete Steckdose gesteckt werden.
Das Gerät ist wie folgt verdrahtet:

• Stromführender Leiter (braun) an Klemme L

• Neutralleiter (blau) an Klemme N

• Erdleiter (grün/gelb) an Klemme E

Dieses Gerät muss geerdet sein.
Bei Fragen wenden Sie sich bitte an einen qualifizierten Elektriker.
Elektroisolierpunkte dürfen nicht blockiert werden. Bei einem Notstopp müssen diese Punkte jederzeit

sofort zugänglich sein.

Entsorgung

Gemäß EU-Vorschriften müssen Kühlprodukte von Fachunternehmen entsorgt werden, die alle Gase,
Metall- und Kunststoffbauteile entfernen oder recyceln.

Ihre Kommunalverwaltung kann Sie über die Entsorgung Ihres Geräts informieren. Kommunalbehörden
sind nicht verpflichtet, gewerbliche Kühlgeräte zu entsorgen. Sie können Sie jedoch über lokale
Annahmestellen informieren, die diese Geräte entsorgen.

Oder rufen Sie die Caterlite-Helpline a
Staaten.

n. Wir verfügen über eine Liste nationaler Entsorger in den EU-

Konformität

Das WEEE-Logo an diesem Produkt oder in der Dokumentation weist darauf hin, dass
das Produkt nicht mit dem normalen Hausmüll entsorgt werden darf. Um potenziellen
Gesundheits- bzw. Umweltschäden vorzubeugen, muss das Produkt durch einen
zugelassenen und umweltverträglichen Recyclingprozess entsorgt werden. Ausführliche
Informationen zur korrekten Entsorgung dieses Produkts erhalten Sie von Ihrem
Produktlieferanten oder der für die Müllentsorgung in Ihrer Region zuständige Behörde.

Alle Caterlite-Produkte werden strengen Tests unterzogen, um die Einhaltung von
Normen und Spezifikationen internationaler und nationaler Behörden und unabhängiger
Organisationen zu gewährleisten.

Caterlite-Produkte dürfen durch folgendes Symbol gekennzeichnet werden:

Alle Rechte vorbehalten. Diese Anleitung darf ohne vorherige schriftliche Genehmigung von Caterlite weder ganz noch

teilweise in irgendeiner Form oder auf irgendeinem Wege - einschließlich elektronischer, mechanischer Verfahren, durch

Es werden alle Anstrengungen unternommen um sicherzustellen, dass alle Angaben bei der Drucklegung korrekt sind.

CN861_DA257_ML_A5_v3_20190704.indb 21 2019/7/4 11:21

Fotokopieren, Aufnahme oder andere Verfahren - vervielfältigt oder übertragen werden.

Caterlite behält sich jedoch das Recht vor, Spezifikationen ohne Vorankündigung zu ändern.

21

IT

Suggerimenti per la sicurezza

• Posizionare su una superficie piana e stabile.

• L’installazione e le eventuali riparazioni devono venire eseguite
da un agente/tecnico qualificato. Non rimuovere i componenti
o i pannelli di accesso dell’apparecchio.

• Verificare la conformità alle normative locali e nazionali di
quanto segue:

- Normativa antinfortunistica sul lavoro

- Linee guida BS EN

- Precauzioni antincendio

- Normativa IEE sui circuiti elettrici

- Norme di installazione

• NON immergere nell’acqua o utilizzare sistemi di pulizia a getto
d’acqua o a vapore per pulire l’unità.

• NON coprire l’apparecchio quando è in funzione.

• Trasportare e maneggiare l’apparecchio sempre in posizione
verticale.

• Per la produzione di cubetti di ghiaccio, utilizzare
ESCLUSIVAMENTE acqua potabile.

• Sostituire l’eventuale acqua inutilizzata nel serbatoio almeno
ogni 24 ore.

• Per esclusivo uso in ambienti chiusi.

• Tenere lontano l’imballaggio dalla portata dei bambini. Smaltire
l’imballaggio in conformità alle normative locali.

• L’apparecchio non è destinato a essere utilizzato da persone
(inclusi i bambini) con ridotte capacità fisiche, sensoriali o
mentali, o prive della necessaria esperienza e conoscenza
dell’apparecchio, che non abbiano ricevuto supervisione o
istruzioni relative all’utilizzo dell’apparecchio dalle persone
responsabili dello loro sicurezza.

• I bambini devono essere sorvegliati per assicurarsi che non
giochino con l’apparecchio.

22

CN861_DA257_ML_A5_v3_20190704.indb 22 2019/7/4 11:21

IT

• Se danneggiato, il cavo di alimentazione deve venire sostituito
da un agente Caterlite o da un tecnico qualificato al fine di
prevenire eventuali rischi.

Attenzione Rischio di incendio

• Non conservare sostanze esplosive, come bombolette spray
con propellente infiammabile in questo apparecchio.

Attenzione: Tenere libere tutte le aperture di
ventilazione. L’unità non deve essere installata
senza una ventilazione adeguata.

• Attenzione: non utilizzare dispositivi meccanici o altri
mezzi per accelerare il processo di sbrinamento, diversa dal
fabbricante raccomandato Quelli da.

• Attenzione: Non danneggiare il circuito refrigerante.

• Attenzione: Non usare apparecchi elettrici all’interno degli
scomparti per la conservazione degli alimenti, a meno che
siano del tipo consigliato dal produttore.

Introduzione

Leggere con attenzione il presente manuale. La manutenzione e l’utilizzo corretti di questo apparecchio
consentiranno di ottenere le massime prestazioni da questo prodotto Caterlite.

Contenuto dell’imballaggio

L’imballaggio contiene quanto segue:

• Fabbricatore di ghiaccio

• Cestello del ghiaccio asportabile

Caterlite garantisce una qualità e un servizio impeccabili e assicura che al momento dell’imballaggio tutti i
componenti forniti sono integralmente funzionanti e privi di difetti.

Nel caso siano rilevati danni risultanti dal trasporto del prodotto, rivolgersi immediatamente al rivenditore
Caterlite locale.

• Paletta per il ghiaccio

• Manuale di istruzioni

23

CN861_DA257_ML_A5_v3_20190704.indb 23 2019/7/4 11:21

IT

Installazione

Nota: se l'apparecchio è stato
immagazzinato o spostato in
posizione non verticale, lasciarlo
in posizione verticale per circa
12 ore prima di metterlo in
funzione. In caso di dubbio,
osservare comunque questa
precauzione.

1. Estrarre l’apparecchio dall’imballaggio e
rimuovere la pellicola protettiva da tutte le
superfici.

2. Durante il posizionamento del fabbricatore di
ghiaccio, osservare una distanza di 20 cm tra
l’apparecchio e le pareti o altri oggetti al fine
di assicurare un’adeguata ventilazione. NON

COLLOCARE IN PROSSIMITÀ DI FONTI
DI CALORE.

3. Se necessario, regolare i piedini regolabili del
fabbricatore di ghiaccio al fine di mantenerlo
perfettamente orizzontale. L’efficienza del
fabbricatore di ghiaccio può risultare ridotta
qualora venga posizionato su una superficie
non orizzontale.

Funzionamento

Pannello di controllo

Indicatore di cubetto di ghiaccio GRANDE

Indicatore di ADD WATER

Tasto

SELEZIONE

Produzione del ghiaccio

Nota: prima di utilizzare il
fabbricatore di ghiaccio per la
prima volta (oppure dopo un
periodo di inattività), pulire il
serbatoio dell’acqua, il cestello
del ghiaccio e il ripiano del
cestello del ghiaccio. Utilizzare il
primo ciclo di fabbricazione del
ghiaccio per lavare il sistema.
Eliminare l’acqua e il ghiaccio
prodotto durante il primo ciclo.

A ogni riempimento dell’apparecchio, il successivo
ciclo di fabbricazione del ghiaccio viene
utilizzato per ridurre la temperatura dell’acqua.
Questa operazione produce cubetti di ghiaccio
perfettamente normali ma di forma irregolare. Se si
desidera, è possibile eliminare il ghiaccio prodotto
durante i primi due cicli di funzionamento.

1. Sollevare il coperchio di accesso e riempire il
serbatoio dell’acqua fino al livello del ripiano
del cestello del ghiaccio.

2. Collegare il fabbricatore di ghiaccio
all’alimentazione e premere il pulsante POWER
(ACCENSIONE).

3. Premere più volte il pulsante SELECT
(SELEZIONE) per scorrere le dimensioni dei
cubetti di ghiaccio. Fermarsi quando viene
illuminata la dimensione desiderata.

Nota: Il ciclo di produzione
del ghiaccio varierà a seconda
della grandezza del cubetto di
ghiaccio selezionata. Cubetti
più grandi necessitano di più
tempo per essere prodotti.

SELECT POWER

Tasto ALIMENTAZIONE

Indicatore di cubetto di ghiaccio PICCOLO

Indicatore di GHIACCIO PIENO

24

CN861_DA257_ML_A5_v3_20190704.indb 24 2019/7/4 11:21

4. Il fabbricatore di ghiaccio esegue una
procedura di avvio di routine e inizia quindi a
produrre il ghiaccio.

Nota: Se il livello dell’acqua
è troppo basso l’indicatore di
AGGIUNTA acqua si accenderà e il
dispositivo cesserà di funzionare.
Riempire il serbatoio dell’acqua
e il dispositivo ricomincerà
automaticamente a funzionare.

5. Quando i cubetti di ghiaccio raggiungono il
sensore del ghiaccio, la produzione di ghiaccio
si arresta. La produzione riprende dopo che il
ghiaccio è stato rimosso.

IT

Pulizia e manutenzione

• Prima di eseguire la pulizia, spegnere e scollegare l’alimentazione.

• Per la pulizia, si consiglia di utilizzare acqua saponata calda. I detergenti possono lasciare residui
nocivi. NON lavare l’unità di base: pulire la superficie esterna con un panno umido.

• Le riparazioni devono venire eseguite da un tecnico qualificato o da un agente Caterlite.

• Eseguire regolarmente la pulizia del filtro dell’acqua con una spazzola di ridotte dimensioni, in particolare
nelle aree geografiche in cui maggiore è la durezza dell’acqua. Il filtro dell’acqua è posizionato all’ingresso
della pompa, sul fondo del serbatoio dell’acqua. Rimuovere il filtro estraendolo con le dita.

• Se il fabbricatore di ghiaccio viene lasciato inutilizzato per oltre 24 ore, allentare la vite di spurgo e
scaricare l’acqua dal serbatoio.

• Pulire regolarmente i componenti interni removibili e il serbatoio dell’acqua.

Risoluzione dei problemi

Guasto Probabile causa Azione

L’apparecchio non
funziona

L’apparecchio è rumoroso
o funziona in maniera
intermittente

La spia
dell’acqua è
accesa

La spia di
pieno del
ghiaccio è
accesa

Le spie di pieno
dell’acqua e

+

del ghiaccio
lampeggiano
insieme

I cubetti di ghiaccio
aderiscono tra loro

Il compressore è in
funzione ma non viene
prodotto ghiaccio

L'apparecchio non è acceso Controllare che l'apparecchio sia

La presa e il cavo sono
danneggiati

Il fusibile della presa è guasto
Alimentazione Controllare l'alimentazione
Guasto dei circuiti interni Rivolgersi a un tecnico qualificato o a un

Fluttuazioni dell’alimentazione Spegnere il fabbricatore di ghiaccio e

Il livello dell’acqua è basso
oppure il serbatoio è vuoto

Il filtro dell’acqua è bloccato Pulire il filtro dell’acqua e riavviare il

Il cestello del ghiaccio è pieno Svuotare il cestello del ghiaccio

La cassetta dell’acqua è bloccata
e non può inclinarsi

Il ciclo di produzione del
ghiaccio è troppo lungo

La temperatura del serbatoio
dell’acqua è troppo bassa

Perdita di refrigerante o blocco
nel sistema refrigerante

correttamente collegato e acceso
Rivolgersi a un tecnico qualificato o a un

agente Caterlite
Sostituire il fusibile della presa

agente Caterlite

riavviare dopo 3 minuti

Riempire il serbatoio dell’acqua e riavviare

fabbricatore di ghiaccio

Scollegare dall’alimentazione. Rimuovere
una parte dei cubetti di ghiaccio e
inclinare delicatamente a mano la cassetta
dell’acqua. Riavviare il fabbricatore di
ghiaccio dopo 3 minuti

Reimpostare la dimensione dei cubetti di
ghiaccio e riavviare il fabbricatore di ghiaccio

Svuotare e riempire il serbatoio dell’acqua

Rivolgersi a un tecnico qualificato o a un
agente Caterlite

25

CN861_DA257_ML_A5_v3_20190704.indb 25 2019/7/4 11:21

IT

Specifiche tecniche

Modello Tensione Alimentazio Corrente

CN861/

DA257

220-240V

50Hz

120W 0,5A 2 litri 0,6kg 10kg/24 ore R600a 315 x 244 x

Volume

serbatoio

acqua

Capacità

contenitore

Capacità massima

di produzione di

ghiaccio

Refrigerante

Dimensioni

h x l x p mm

373

Cablaggi elettrici

La spina deve venire collegata a una presa di rete appropriata.
L’apparecchio ha i seguenti cablaggi:

• Filo sotto tensione (colore marrone) a terminale L

• Filo del neutro (colore blu) a terminale N

• Filo di terra (colore verde/giallo) a terminale E

Questa apparecchiatura deve essere collegata a terra.
In caso di dubbi, consultare un elettricista qualificato.
I punti di isolamento elettrico devono essere liberi da ostruzioni. In caso di emergenza, i punti devono

essere facilmente raggiungibili qualora sia necessario scollegarli.

Smaltimento

Le normative UE prevedono che lo smaltimento dei prodotti di refrigerazione sia eseguito da aziende
specializzate nella rimozione o nel riciclaggio di tutti i gas e dei componenti in metallo e plastica.

Rivolgersi all’ente locale incaricato per informazioni sullo smaltimento di questo apparecchio. Gli enti locali
non hanno l’obbligo di procedere allo smaltimento di apparecchi di refrigerazione commerciali ma sono in
grado di fornire suggerimenti sulla modalità di smaltimento di tali apparecchi.

In alternativa, chiamare la helpline telefonica di Caterlite per ricevere informazioni dettagliate sulle
aziende di smaltimento nella UE.

Peso

9,5kg

Conformità

Il logo WEEE riportato su questo prodotto o sulla relativa documentazione indica che il
prodotto non può essere smaltito come normale rifiuto domestico. Per evitare possibili
danni alla salute e/o all'ambiente, il prodotto deve venire smaltito utilizzando una
procedura di riciclaggio approvata e sicura per l'ambiente. Per ulteriori informazioni su
come smaltire in maniera corretta questo prodotto, contattare il fornitore del prodotto o
l'ente locale responsabile per lo smaltimento dei rifiuti.

I componenti Caterlite sono stati sottoposti a un rigoroso collaudo ai fini della
conformità agli standard e alle specifiche normative previste dalle autorità internazionali,
indipendenti e federali.

I prodotti Caterlite sono autorizzati a esporre il seguente simbolo:

Tutti i diritti riservati. È vietata la riproduzione o la trasmissione in alcuna forma, elettronica, meccanica, mediante

fotocopiatura o altro sistema di riproduzione, di qualsiasi parte delle presenti istruzioni senza la previa autorizzazione

Le informazioni contenute sono corrette e accurate al momento della stampa, tuttavia Caterlite si riserva il diritto di

26

CN861_DA257_ML_A5_v3_20190704.indb 26 2019/7/4 11:21

modificare le specifiche senza preavviso.

scritta di Caterlite.

ES

Consejos de Seguridad

• Colóquela sobre una superficie plana, estable.

• Un agente de servicio / técnico cualificado debería llevar
a cabo la instalación y cualquier reparación si se precisa.
No retire ningún componente ni panel de servicio de este
producto.

• Consulte las Normas Locales y Nacionales correspondientes a
lo siguiente:

- Legislación de Seguridad e Higiene en el Trabajo

- Códigos de Práctica BS EN

- Precauciones contra Incendios

- Normativos de Cableado de la IEE

- Normativas de Construcción

• NO la sumerja en agua ni utilice dispositivos de lavado con
vapor / chorro para limpiar la unidad.

• NO cubra el aparato cuando esté en funcionamiento.

• Transporte, almacene y manipule siempre el aparato en
posición vertical.

• Cambie el agua no utilizada del depósito al menos una vez
cada 24 horas.

• Utilice SÓLO agua potable al hacer cubitos.

• Sólo para uso en interiores.

• Mantenga el embalaje lejos del alcance de los niños.
Deshágase del embalaje de acuerdo con las normativas de las
autoridades locales.

• Este aparato no debe ser utilizado por personas (incluidos
los niños) que tengan sus capacidades físicas, sensoriales
o mentales reducidas o que no cuenten con experiencia y
conocimientos a menos que lo hagan bajo la supervisión o
siguiendo instrucciones relativas al uso del aparato a través de
una persona responsable de su seguridad.

• Se debe vigilar los niños para que no jueguen con el
eléctrodomestico.

27

CN861_DA257_ML_A5_v3_20190704.indb 27 2019/7/4 11:21

ES

• Si el cable eléctrico está dañado, debe ser reemplazado por un
agente de Caterlite o un técnico cualificado recomendado para
evitar cualquier riesgo.

• Caterlite recomienda que las conexiones eléctricas de este
aparato se comprueben anualmente para verificar la seguridad
del producto.

Precaución Riesgo de Incendio

• No guarde sustancias explosivas, tales como latas de
aerosol con un propelente inflamable en este aparato.

Advertencia: Mantenga los orificios de ventilación
libres de obstrucciones. Asegúrese de que la
unidad disponga de una ventilación adecuada.

• Advertencia: No utilice dispositivos mecánicos u otros
medios para acelerar el proceso de descongelación, que no
sea el fabricante recomienda Aquellos por.

• Advertencia: No dañe el circuito refrigerante.

• Advertencia: No utilice aparatos eléctricos dentro de los
compartimentos de almacenamiento de alimentos del aparato,
a menos que sean del tipo recomendado por el fabricante.

Introducción

Tómese unos minutos para leer este manual. El correcto mantenimiento y manejo de esta máquina
proporcionará el mejor funcionamiento posible de su producto Caterlite.

Contenido del Conjunto

Se incluye lo siguiente:

• Máquina de hielo

• Cesta para hielo extraíble

Caterlite se enorgullece de su calidad y servicio y asegura que en el momento del embalaje, el contenido
se suministró con plena funcionalidad y sin ningún defecto.

Si encontrara algún daño resultante del transporte, póngase en contacto inmediatamente con su
distribuidor Caterlite.

28

CN861_DA257_ML_A5_v3_20190704.indb 28 2019/7/4 11:21

• Pala para hielo

• Manual de instrucciones

ES

Instalación

Nota: Si el aparato no se ha
almacenado o transportado
en posición vertical, déjelo
en posición vertical durante
aproximadamente 12 horas
antes del funcionamiento.
Si tiene alguna duda, deje el
aparato en posición vertical.

1. Saque el aparato del embalaje y quite la lámina
protectora de todas las superficies.

2. Al colocar la máquina de hielo, mantenga
una distancia de 20 cm (7 pulgadas) entre
el aparato y las paredes u otros objetos para
permitir la ventilación. NO COLOQUE LA

UNIDAD CERCA O JUNTO A UNA FUENTE
DE CALOR.

3. Si es necesario, ajuste las patas roscadas de la
máquina de hielo para nivelarla. La eficacia de
la máquina de hielo puede verse reducida si el
aparato se coloca de forma desnivelada.

Funcionamiento

Panel de Control

Indicador de cubito de hielo grande

Indicador de ADD WATER

Botón SELECT

Producción del hielo

Nota: antes de utilizar el
aparato por primera vez (o tras
un período de inactividad),
limpie el depósito de agua,
la cesta para el hielo y el
estante para la cesta para el
hielo. Utilice el primer ciclo de
producción de hielo para purgar
el sistema. Deseche el agua y el
hielo creados en el primer ciclo.

Cada vez que se llene el aparato, el primer ciclo
de producción de hielo se utiliza para reducir la
temperatura del agua. Esto origina una producción de
cubitos de hielo no uniforme, lo cual es perfectamente
normal. Puede ser que desee desechar el hielo creado
en los dos primeros ciclos de producción.

1. Levante la tapa de acceso y llene el depósito
de agua hasta el nivel del estante para la cesta
de hielo.

2. Enchufe la máquina de hielo a la toma eléctrica
y pulse el botón POWER.

3. Pulse el botón SELECT varias veces para
desplazarse pos los tamaños de los cubitos
de hielo. Pare cuando se ilumine el tamaño
requerido.

Nota: el ciclo de fabricación
de hielo varía dependiendo del
tamaño de cubito seleccionado.
Los cubitos de hielo grandes
tardarán más tiempo en
hacerse.

SELECT POWER

Indicador de cubito de hielo pequeño

Indicador de ICE FULL

CN861_DA257_ML_A5_v3_20190704.indb 29 2019/7/4 11:21

Botón POWER

4. La máquina de hielo llevará a cabo
unos procesos rutinarios de puesta en
funcionamiento y, a continuación, iniciará la
producción del hielo.

Nota: si el nivel del agua es
demasiado bajo, el indicador
de ADD WATER se encenderá y
el aparato dejará de funcionar.
Llene el depósito de agua
y el aparato se pondrá en
funcionamiento de nuevo
automáticamente.

5. Cuando los cubitos alcancen el sensor de hielo,
la máquina de hielo parará la producción.
La producción se reanuda una vez se haya
retirado el hielo.

29

ES

Limpieza, Cuidado y Mantenimiento

• Desconecte la máquina y desenchúfela de la toma eléctrica siempre antes de llevar a cabo la limpieza.

• Se recomienda agua caliente, con jabón, para llevar a cabo la limpieza. Los productos de limpieza pueden
dejar residuos nocivos. NO lave la unidad de base; en su lugar, lave el exterior con un paño húmedo.

• Un técnico cualificado o un agente de Caterlite debería llevar a cabo las reparaciones en caso de
precisarse.

• Limpie el filtro de agua regularmente con un cepillo pequeño, especialmente en zonas de agua dura.
El filtro de agua se encuentra en la entrada de la bomba en la parte inferior del depósito de agua;
sáquelo tirando del mismo hacia fuera con los dedos.

• Si la máquina de hielo va a dejarse sin funcionar durante más de 24 horas, afloje el tornillo de
desagüe y saque el agua del depósito.

• Las piezas interiores extraíbles y el depósito de agua deberían limpiarse regularmente.

Resolución de problemas

Fallo Causa probable Acción

El aparato no funciona

El aparato hace ruido
o funciona de forma
intermitente

El indicador
de agua está
iluminado

El indicador
“Lleno de hielo”
está iluminado

Los indicadores
de agua y “Lleno
de Hielo” se

+

iluminan a la
vez de forma
intermitente

Los cubitos de hielo se
pegan entre sí

El compresor funciona pero
no se produce hielo

El aparato no está conectado Compruebe que el aparato esté enchufado

El enchufe y el cable están
dañados

El fusible del enchufe se ha
fundido

Suministro eléctrico Compruebe el suministro eléctrico
Fallo del cableado interno Llame a un técnico cualificado o a un

Fluctuaciones de alimentación Desconecte la máquina de hielo y vuelva

El nivel de agua es bajo o el
depósito está vacío

El filtro de agua está atascado Limpie el filtro de agua y vuelva a poner

La cesta para el hielo está llena

La caja para el agua está
atascada y no puede
inclinarse

El ciclo de producción de hielo
es demasiado largo

La temperatura del depósito
de agua es demasiado baja.

Fuga de refrigerante oatasco
en el sistema de refrigerante

correctamente y conectado
Llame a un técnico cualificado o a un

agente de Caterlite
Cambie el fusible del enchufe

agente de Caterlite

a ponerla en funcionamiento al cabo de 3
minutos

Vuelva a llenar el depósito de agua y
ponga la máquina en funcionamiento

en funcionamiento la máquina de hielo
Vacíe la cesta para el hielo

Desenchufe el aparato del suministro
eléctrico. Retire algunos de los cubitos de
hielo e incline ligeramente la caja para
el agua con la mano. Vuelva a poner en
funcionamiento la máquina de hielo al
cabo de 3 minutos

Reajuste el tamaño de los cubitos de hielo
y vuelva a poner en funcionamiento la
máquina de hielo

Vacíe el depósito de agua y vuelva a
llenarlo

Llame a un técnico cualificado o a un
agente de Caterlite

30

CN861_DA257_ML_A5_v3_20190704.indb 30 2019/7/4 11:21

ES

Especificaciones Técnicas

Modelo Tensión Potencia Corriente

CN861/

DA257

220-240V

120W 0,5A 2 litros 0,6kg 10kg/24 horas R600a 315 x 244 x

50Hz

Volumen del

Depósito de

Agua

Capacidad del

Contenedor

Capacidad máxima

de fabricación de

hielo

Refrigerante

Dimensiones
a x a x p mm

373

Peso

9,5kg

Cableado Eléctrico

El enchufe tiene que conectarse a una toma eléctrica adecuada.

Este aparato está conectado de la forma siguiente:

• Cable cargado (de color marrón) al terminal marcado como L

• Cable neutro (de color azul) al terminal marcado como N

• Cable de tierra (de color verde / amarillo) al terminal marcado como E

Este aparato debe conectarse a una toma de tierra.
Si tiene alguna duda, consulte a un electricista cualificado.
Los puntos de aislamiento eléctrico deben mantenerse libres de cualquier obstrucción. En caso de

precisarse una desconexión de emergencia, deben estar disponibles de forma inmediata.

Desecho

Las normativas de la UE requieren que los productos de refrigeración sean desechados por compañías
especializadas que extraigan o reciclen todos los gases, componentes metálicos y de plástico.

Consulte a su autoridad local de recogida de residuos a la hora de desechar su aparato. Las autoridades
locales no están obligadas a eliminar los equipos de refrigeración comerciales pero pueden ofrecer
consejo sobre cómo desechar los equipos localmente.

Otra opción es llamar a la línea de asistencia de Caterlite para pedir información sobre las compañías
nacionales de desechos de la UE.

Cumplimiento

El logotipo WEEE en este producto o su documentación indica que no debe eliminarse
como un residuo doméstico. Para ayudar a prevenir posibles daños a la salud humana y/
o el medio ambiente, el producto debe eliminarse en un proceso de reciclaje aprobado y
medioambientalmente seguro. Para obtener más información sobre cómo eliminar
correctamente este producto, póngase en contacto con el proveedor del mismo o la
autoridad local responsable de la eliminación de residuos en su zona.

Las piezas Caterlite han pasado estrictas pruebas de productos para cumplir las
especificaciones y normas reguladoras establecidas por las autoridades internacionales,
independientes y federales.

Los productos Caterlite han sido autorizados para llevar el símbolo siguiente:

Reservados todos los derechos. Puede estar prohibida la reproducción o transmisión en cualquier forma o por cualquier

medio electrónico, mecánico, de fotocopiado, registro o de otro tipo, de cualquier parte de estas instrucciones sin la

Se ha hecho todo lo posible para garantizar que todos los datos son correctos en el momento de su publicación; sin

embargo,Caterlite se reserva el derecho a modificar las especificaciones sin que medie notificación previa.

CN861_DA257_ML_A5_v3_20190704.indb 31 2019/7/4 11:21

autorización previa y por escrito de Caterlite.

31

PT

Conselhos de segurança

• Colocar numa superfície plana e estável.

• Um agente de serviço/técnico qualificado deverá efectuar a
instalação e quaisquer reparações, caso necessário. Não retirar
qualquer componente ou painéis de serviço deste produto.

• Consultar e cumprir os regulamentos locais e nacionais no que
diz respeito à:

- Legislação de saúde e segurança no local de trabalho

- Códigos de trabalho

- Prevenção de incêndios

- Normas para sistemas eléctricos IEE

- Código de construção

• NÃO submergir em água ou utilizar máquinas de limpeza a
vapor/jacto para limpar a unidade.

• NÃO tapar o aparelho quando este está em funcionamento.

• Transportar, armazenar e manusear o aparelho sempre em
posição vertical.

• A substituição da água não utilizada no depósito deve ser
efectuada de 24 em 24 horas.

• Utilize APENAS água mineral ou potável para fazer cubos de
gelo.

• Apenas para uso dentro de casa ou estabelecimentos.

• Mantenha o material da embalagem fora do alcance de
crianças. O material da embalagem é para ser deitado fora
respeitando as regras das autoridades locais.

• Este aparelho não está indicado para ser utilizado por
pessoas (incluindo crianças) com capacidades físicas,
sensoriais ou mentais limitadas, ou com falta de experiência
e conhecimento, excepto se tiverem sido supervisionadas ou
tiverem recebido instruções acerca da utilização do aparelho
por uma pessoa responsável pela sua segurança.

• As crianças devem ser supervisionadas e não brincar com o
equipamento.

32

CN861_DA257_ML_A5_v3_20190704.indb 32 2019/7/4 11:21

PT

• A fim de evitar situações perigosas, a substituição dos cabos
de alimentação danificados deve ser feita por um agente
Caterlite ou um técnico qualificado recomendado.

Atenção Risco de Incêndio

• Não guarde substâncias explosivas, tais como: latas de
aerossol com um propulsor inflamável no aparelho ESTA.

Aviso: Mantenha todas as aberturas de
ventilação desobstruídas. A unidade não deve ser
encaixotada sem a ventilação adequada.

• Aviso: Não use dispositivos mecânicos ou outros meios
para acelerar o processo de descongelação, distintos dos
recomendados pelo fabricante.

• Aviso: Não danificar o circuito de refrigeração.

• Aviso: Não use aparelhos eléctricos no interior dos
compartimentos de armazenamento de alimentos do aparelho,
a menos que eles são o tipo recomendado pelo fabricante.

Introdução

Por favor utilize o tempo necessário para ler atentamente este manual. Uma manutenção e utilização
correcta deste aparelho permitem a melhor capacidade de funcionamento do seu produto Caterlite.

Conteúdo da embalagem

A embalagem inclui o seguinte:

• Máquina de fazer cubos de gelo

• Recipiente removível para gelo

A Caterlite orgulha-se pelo serviço e a qualidade dos seus produtos e portanto verifica, durante a fase de
embalagem, o estado funcional e o bom estado do conteúdo fornecido.

Quando confrontado com quaisquer danos provocados durante o transporte, contacte imediatamente o
seu fornecedor Caterlite.

CN861_DA257_ML_A5_v3_20190704.indb 33 2019/7/4 11:21

• Pá de gelo

• Manual de instruções

33

PT

Instalação

Nota: se o aparelho foi
armazenado ou transportado
numa posição não igual à
posição de instalação, deve­se, antes de utilizar o mesmo,
colocar o produto durante 12
horas na posição de instalação.
Em caso de dúvida deve cumprir
a instrução anterior.

1. Retire o aparelho da embalagem e retire
todas as tiras de protecção das superfícies do
aparelho.

2. Para a ventilação adequada do aparelho deve­se manter uma distância de 20cm entre o
aparelho e as paredes ou outros objectos.

NUNCA COLOQUE AO LADO OU PRÓXIMO
A UMA FONTE DE CALOR.

3. Caso necessário, ajuste os pés ajustáveis da
máquina para o aparelho ficar nivelado. A
eficiência da máquina pode ser reduzida pela
colocação desnivelada do aparelho.

Funcionamento

Painel de controlo

Indicador luminoso de cubos de gelo LARGE (GRANDES)

Indicador luminoso de ADD WATER (ADICIONAR ÁGUA)

Indicador luminoso de cubos de gelo SMALL (PEQUENOS)

Indicador luminoso de ICE FULL (GELO COMPLETO)

Botão de SELECT

SELECT POWER

Botão de POWER

Fazer cubos de gelo

Nota: limpe o depósito de água,
o recipiente para cubos de
gelo e a prateleira de suporte
do recipiente antes de utilizar
o aparelho pela primeira
vez (ou após um período de
inactividade). Utilize a primeira
produção de gelo para limpar o
sistema. A água e os primeiros
cubos de gelo produzidos são
para deitar fora.

Cada vez que enche o aparelho, o primeiro ciclo
de produção é utilizado para reduzir a temperatura
da água. Isto causa uma produção de cubos de
gelo não uniformes, o que é perfeitamente normal.
Poderá optar pela não utilização dos dois primeiros
ciclos de produção.

1. Levante a tampa de acesso e encha o depósito
de água até ao nível da prateleira do recipiente
para cubos de gelo.

2. Ponha a ficha da máquina na tomada de
electricidade e carregue no botão POWER
(ENERGIA).

3. Carregue várias vezes no botão SELECT
(SELECIONAR) para ver os diferentes tamanhos
de cubos de gelo. Pare quando o tamanho
desejado estiver aceso.

Nota: O ciclo de produção
do gelo ficará dependente
do tamanho do cubo que for
selecionado. Cubos maiores
levarão um maior período de
tempo para serem produzidos
do que os menores.

4. A máquina efectua um processo de arranque e
depois inicia a produção de cubos.

Nota: Se o nível da água estiver
muito baixo, o indicador de
ADICIONAR Água acender­se-á e o aparelho parará de
funcionar. Encha o tanque de
água e o aparelho irá reiniciar­se automaticamente.

5. Quando os cubos chegam ao sensor de gelo
a máquina pára a produção. A produção é
resumida depois de retirar os cubos de gelo
produzidos.

34

CN861_DA257_ML_A5_v3_20190704.indb 34 2019/7/4 11:21

PT

Limpeza, cuidados & manutenção

• Deve-se sempre desligar o aparelho e retirar a ficha da tomada antes de fazer a limpeza.

• Água quente e ensaboada é recomendada para a limpeza. Produtos de limpeza podem deixar resíduos
prejudiciais. NÃO lave a unidade de base; em vez disso limpe o exterior com um pano húmido.

• Um agente da Caterlite ou técnico qualificado deverá efectuar quaisquer reparações, caso necessário.

• Limpe o filtro de água regularmente com uma escova pequena, especialmente nas áreas de
acumulação de calcário. O filtro de água encontra-se na entrada da bomba, no fundo do depósito de
água e é removível puxando-o para fora com os dedos.

• Se não utilizar a máquina durante um período superior a 24 horas, deve desenroscar o parafuso de
drenagem e drenar a água do depósito.

• As peças interiores removíveis e o depósito de água devem ser limpas com regularidade.

Resolução de problemas

Problema Causa provável A fazer

O aparelho não funciona

O aparelho faz ruído ou as
vezes deixa de funcionar

Indicador de
água está
aceso

O indicador
Full (Cheio)
está aceso

Os indicadores
Full (Cheio) da
água e gelo

+

estão piscar

O aparelho não está ligado Verifique a ligação correcta dos cabos e

A ficha e o cabo estão
danificados

O fusível da ficha disparou Substitua o fusível da ficha
Fonte de alimentação Verifique a fonte de alimentação

Erro na cablagem interna Chame o agente da Caterlite ou um

Flutuações da alimentação Desligue a máquina e passados 3 min.

O nível de água está demasiado
baixo ou o depósito está vazio

O filtro de água está obstruído
O recipiente dos cubos de gelo

está cheio

O depósito de água está
obstruído e não inclina

ligue o aparelho
Chame o agente da Caterlite ou um

técnico qualificado

técnico qualificado

volte a ligar o aparelho
Encha o depósito de água e volte a ligar o

aparelho
Limpe o filtro de água e reinicie a máquina
Esvazie o recipiente

Retire a ficha da tomada de electricidade.
Retire alguns dos cubos de gelo e com
cuidado incline a caixa de água com as
suas mãos Reinicie a máquina passados 3
minutos

Os cubos de gelo ficam
colados uns aos outros

O compressor está a
trabalhar mas não são
produzidos cubos de gelo

CN861_DA257_ML_A5_v3_20190704.indb 35 2019/7/4 11:21

O ciclo de produção de gelo é
demasiado longo

A temperatura do depósito de
água é demasiado baixa

Está a verter líquido de
refrigeração ou o sistema de
refrigeração está obstruído

Faça um reset do tamanho dos cubos de
gelo e reinicie a máquina

Esvazie o depósito de água e volte a
enchê-lo

Chame o agente da Caterlite ou um
técnico qualificado

35

PT

Especificações técnicas

Modelo Voltagem Alimentação Corrente

CN861/

DA257

220-240V

50Hz

120W 0,5A 2 litros 0,6kg 10kg/24 horas R600a 315 x 244 x

Volume

depósito

água

Capacidade

recipiente

Capacidade

máxima de

produção de gelo

Líquido de

refrigeração

Dimensões

a x l x p

Cablagem eléctrica

Deve-se utilizar tomadas adequadas para ligar a ficha do aparelho.

O esquema de electricidade deste aparelho é o seguinte:

• Cabo eléctrico (castanho) para o terminal marcado L

• Cabo neutro (azul) para o terminal marcado N

• Cabo terra (verde/amarelo) para o terminal marcado com E

Este aparelho tem de estar ligado à terra.
Consulte um electricista qualificado em caso de dúvidas.
Os pontos eléctricos isolados devem ficar limpos de qualquer obstrução. Estes pontos têm que ser

imediatamente acessíveis caso seja necessário desligar a electricidade.

Tratamento de lixo e resíduos

Os regulamentos da UE exigem a entrega de produtos de refrigeração a empresas especializadas em
remover ou reciclar todos os gases, metais e componentes de plástico.

Consulte a autoridade responsável pelo tratamento de lixo sobre a recolha do seu aparelho. As
autoridades locais não são responsáveis pela recolha de equipamento comercial de refrigeração, no
entanto, podem informá-lo quanto a recolha local do seu equipamento.

Ou então, contacte a linha de apoio da Caterlite para obter informações sobre as empresas nacionais de
tratamento de lixo na UE.

373

Peso

9,5kg

Conformidade

O logótipo WEEE neste produto ou a sua documentação indicam que o produto não deve
ser tratado como lixo doméstico. Para ajudar a prevenir possíveis danos para a saúde
humana e/ou ambiente, o produto deve ser eliminado de acordo com um processo
de reciclagem aprovado e seguro para o ambiente. Para mais informação sobre como
eliminar este produto correctamente, contacte o fornecedor do mesmo ou as autoridades
locais responsáveis pela eliminação de desperdícios na sua área.

As componentes Caterlite foram submetidas a testes rigorosos a fim de cumprirem
as normas e especificações legais determinadas pelas autoridades internacionais,
independentes e nacionais.

Os produtos Caterlite foram aprovados e trazem o seguinte símbolo:

Todos os direitos reservados. É proibida a reprodução electrónica ou mecânica, ou por qualquer outro meio copiar, guardar

em meios digitais ou transmitir a terceiros estas instruções, seja parcialmente ou na sua totalidade, sem a autorização

Nós nos esforçamos para que no dia de publicação deste manual todos os pormenores sejam correctos, no entanto, a

36

CN861_DA257_ML_A5_v3_20190704.indb 36 2019/7/4 11:21

Caterlite tem o direito de alterar as especificações sem aviso prévio.

prévia de Caterlite.

UK 0845 146 2887

NL 0800 – 29 1 29

040 – 2628080

FR 0800 - 29 2 29

01 60 34 28 80

DE 0800 – 1860806

IT N/A

ES 901-100 133

PT [email protected]

CN861_DA257_ML_A5_v3_20190704.indb 37 2019/7/4 11:21

DECLARATION OF CONFORMITY

Equipment Type • Uitrustingstype • Type d'équipement • Gerätetyp •

Manual Fill Ice Machine

Model • Modèle • Modell • Modello • Modelo • Malli

CN861

Application of Council Directives(s)

Low Voltage Directive (LVD) 2014/35/EU

Producer Name • Naam fabrikant • Nom du producteur • Name des

Caterlite

Producer Address • Adres fabrikant • Adresse du producteur •

Fourth Way,

United Kingdom

42 North Point

Ireland

Date • Data • Date • Datum • Data • Fecha • Data

1st July 2019

Signature • Handtekening • Signature • Unterschrift

Full Name • Volledige naam • Nom et prénom • Vollständiger Name •

Position • Functie • Fonction • Position • Qualifica • Posición • Função

Technical & Quality Manager

• Conformiteitsverklaring • Déclaration de conformité • Konformitätserklärung • Dichiarazione di conformità •

Tipo di apparecchiatura • Tipo de equipo • Tipo de equipamento

• Declaración de conformidad • Declaração de conformidade

Manual Fill Ice Machine - Red

DA257

Toepassing van Europese Richtlijn(en) • Application de la/des
directive(s) du Conseil • Anwendbare EU-Richtlinie(n) • Applicazione
delle Direttive • Aplicación de la(s) directiva(s) del consejo • Aplicação
de directiva(s) do Conselho

Herstellers • Nome del produttore • Nombre del fabricante • Nome do
fabricante

Anschrift des Herstellers • Indirizzo del produttore • Dirección del
fabricante • Morada do fabricante

EN 60335-1:2012 + A11:2014 +A13:2017
EN 60335-2-24:2010 +A2:2019
EN 62233:2008 + AC:2008

Electro-Magnetic Compatibility (EMC) Directive
2014/30/EU

EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013

Restriction of Hazardous Substances Directive
(RoHS) 2015/863 amending Annex II to Directive
2011/65/EU

Ecodesign

Commission Regulation (EC) 1275/2008 ­ecodesign requirements standby and off mode
electrical power consumption

Avonmouth,
Bristol,
BS11 8TB

Business Park
New Mallow Road
Cork

I, the undersigned, hereby declare that the equipment specified above conforms to the above Directive(s) and Standard(s).

Ik, de ondergetekende, verklaar hierbij dat de hierboven gespecificeerde uitrusting goedgekeurd is volgens de bovenstaande
Richtlijn(en) en Standaard(en).
Je soussigné, confirme la conformité de l'équipement cité dans la présente à la / aux Directive(s) et Norme(s) ci-dessus
Ich, der/die Unterzeichnende, erkläre hiermit, dass das oben angegebene Gerät der/den oben angeführten Richtlinie(n) und Norm(en)
entspricht.
Il sottoscritto dichiara che l'apparecchiatura di sopra specificata è conforme alle Direttive e agli Standard sopra riportati.
El abajo firmante declara por la presente que el equipo arriba especificado está en conformidad con la(s) directiva(s) y estándar(es)
arriba mencionadas.
Eu, o abaixo-assinado, declaro que o equipamento anteriormente especificado está em conformidade com a(s) anterior(es) Directiva(s)
e Norma(s)

Firma • Firma • Assinatura

Nome completo • Nombre completo • Nome por extenso

CN861_DA257_ML_A5_v3_20190704.indb 38 2019/7/4 11:21

Ashley Hooper

CN861_DA257_ML_A5_v3_20190704.indb 39 2019/7/4 11:21

CN861_DA257_ML_A5_v3_20190704

CN861_DA257_ML_A5_v3_20190704.indb 40 2019/7/4 11:21
