CAT DX12 User guide

Download

Page 1

DX12 DX12.2 DX12B

18V

Cordless hammer drill

Bezprzewodowa wiertarka udarowa

Акумулаторна бормашина с ударно действие

Akkumulátoros fúrókalapács

Ciocan de găurit cu acumulator

Akumulátorové vrtací kladivo

Akumulátorové vŕtacie kladivo Brezžični udarni vrtalnik

Akülü darbeli matkap

EN P04

PL P10

BG P17

HU P25

RO P32

CZ P39

SK P46

SL P53

TR P60

Page 2

Page 3

Page 4

ORIGINAL INSTRUCTIONS PRODUCT SAFETY GENERAL POWER TOOL SAFETY WARNINGS

WARNING Read all safety warnings, instructions,

illustrations and specications provided with this

power tool. Failure to follow all instructions listed below may

result in electric shock, re and/or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless)

power tool.

1) Work area safety a) Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

b) Do not operate power tools in explosive atmospheres,

such as in the presence of ammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodied plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators. There

is an increased risk of electric shock if your body is

earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension

cord suitable for outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)

protected supply. Use of an RCD reduces the risk of

electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power tool while you are tired or under the inuence of drugs, alcohol or medication. A moment of inattention while

operating power tools may result in serious personal

injury.

b) Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, nonskid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/ or battery pack, picking up or carrying the tool. Carrying

power tools with your nger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to

a rotating part of the power tool may result in personal

injury.

e) Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or jewellery.

Keep your hair and clothing away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust-related hazards.

h) Do not let familiarity gained from frequent use of tools

allow you to become complacent and ignore tool safety

principles. A careless action can cause severe injury within a fraction of a second.

4) Power tool use and care

a) Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it on

and off. Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool

accidentally.

d) Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools

are dangerous in the hands of untrained users.

e) Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power

tool repaired before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to

bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardous situation.

h) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the

tool in unexpected situations.

5) Battery tool use and care

a) Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of re when used with another battery pack.

b) Use power tools only with specically designated

battery packs. Use of any other battery packs may create

a risk of injury and re.

c) When battery pack is not in use, keep it away from other

metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection

Page 5

from one terminal to another. Shorting the battery

terminals together may cause burns or a re.

d) Under abusive conditions, liquid may be ejected from the

battery; avoid contact. If contact accidentally occurs, ush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may

cause irritation or burns.

e) Do not use a battery pack or tool that is damaged or

modied. Damaged or modied batteries may exhibit

unpredictable behaviour resulting in re, explosion or risk of injury.

f) Do not expose a battery pack or tool to re or excessive

temperature. Exposure to re or temperature above 130

°C may cause explosion.

g) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range specied in the instructions. Charging improperly or at

temperatures outside the specied range may damage the battery and increase the risk of re.

6) Service a) Have your power tool serviced by a qualied repair

person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

b) Never service damaged battery packs. Service of battery

packs should only be performed by the manufacturer or

authorized service providers.

DRILL SAFETY WARNINGS

1 ) Safety instructions for all operations

a) Wear ear protectors when impact drilling. Exposure to

noise can cause hearing loss.

b) Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting accessory or fasteners may contact hidden wiring or its

own cord. Cutting accessory or fasteners contacting a "live" wire may make exposed metal parts of the power

tool "live" and could give the operator an electric shock.

2) Safety instructions when using long drill bits a) Never operate at higher speed than the maximum speed

rating of the drill bit. At higher speeds, the bit is likely to bend if allowed to rotate freely without contacting the workpiece, resulting in personal injury.

b) Always start drilling at low speed and with the bit tip

in contact with the workpiece. At higher speeds, the bit is likely to bend if allowed to rotate freely without contacting the workpiece, resulting in personal injury.

c) Apply pressure only in direct line with the bit and do

not apply excessive pressure. Bits can bend causing breakage or loss of control, resulting in personal injury.

Shorting the battery terminals together may cause burns

or a re.

c) Do not expose battery pack to heat or re. Avoid storage

in direct sunlight. d) Do not subject battery pack to mechanical shock. e) In the event of battery leaking, do not allow the liquid

to come into contact with the skin or eyes. If contact

has been made, wash the affected area with copious

amounts of water and seek medical advice.

f) Keep battery pack clean and dry.

g) Wipe the battery pack terminals with a clean dry cloth if

they become dirty. h) Battery pack needs to be charged before use. Always

refer to this instruction and use the correct charging

procedure.

i) Do not maintain battery pack on charge when not in use. j) After extended periods of storage, it may be necessary to

charge and discharge the battery pack several times to

obtain maximum performance. k) Recharge only with the charger specied by Cat®. Do not

use any charger other than that specically provided for

use with the equipment. l) Do not use any battery pack which is not designed for

use with the equipment. m) Keep battery pack out of the reach of children. n) Retain the original product literature for future reference. o) Remove the battery from the equipment when not in use.

p) Dispose of properly.

q) Do not mix cells of different manufacture, capacity, size

or type within a device. r) Keep the battery away from microwaves and high

pressure.

SAFETY WARNINGS FOR BATTERY PACK

a) Do not dismantle, open or shred cells or battery pack. b) Do not short-circuit a battery pack. Do not store battery

packs haphazardly in a box or drawer where they may short-circuit each other or be short-circuited by conductive materials. When battery pack is not in use,

keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another.

Page 6

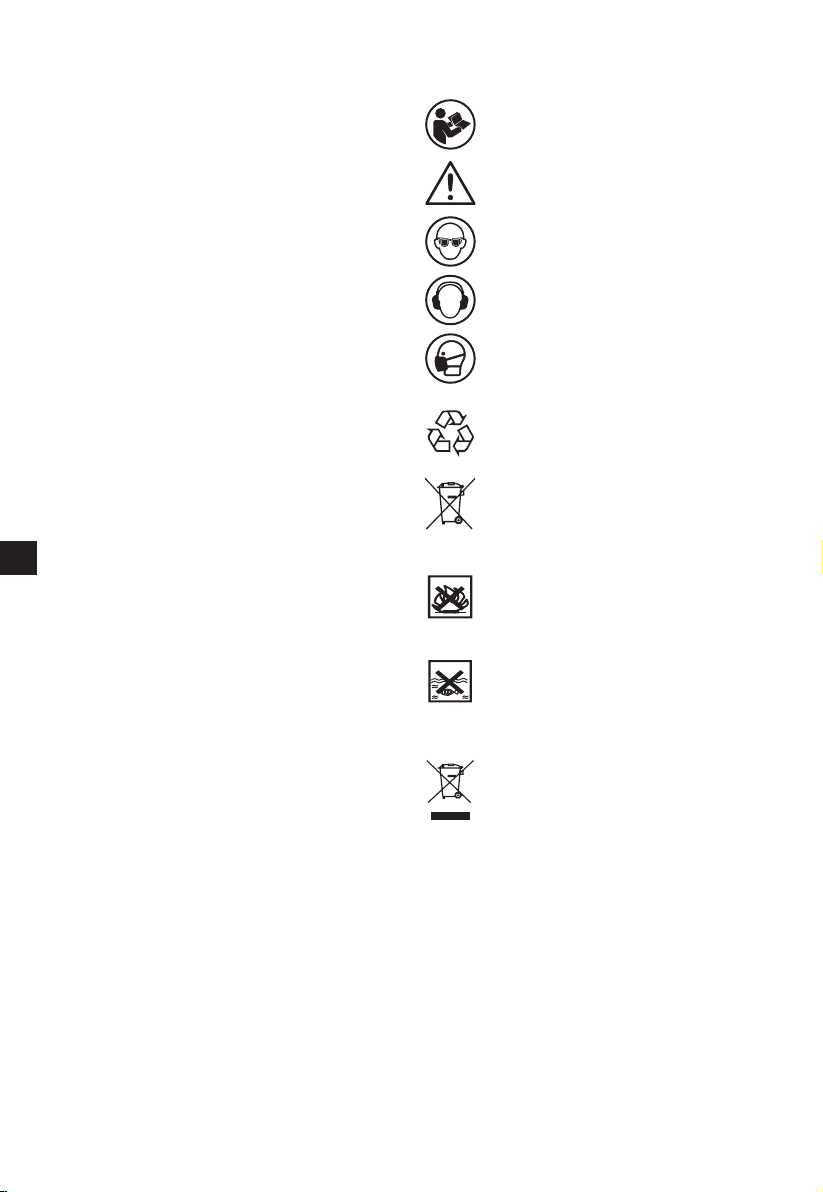

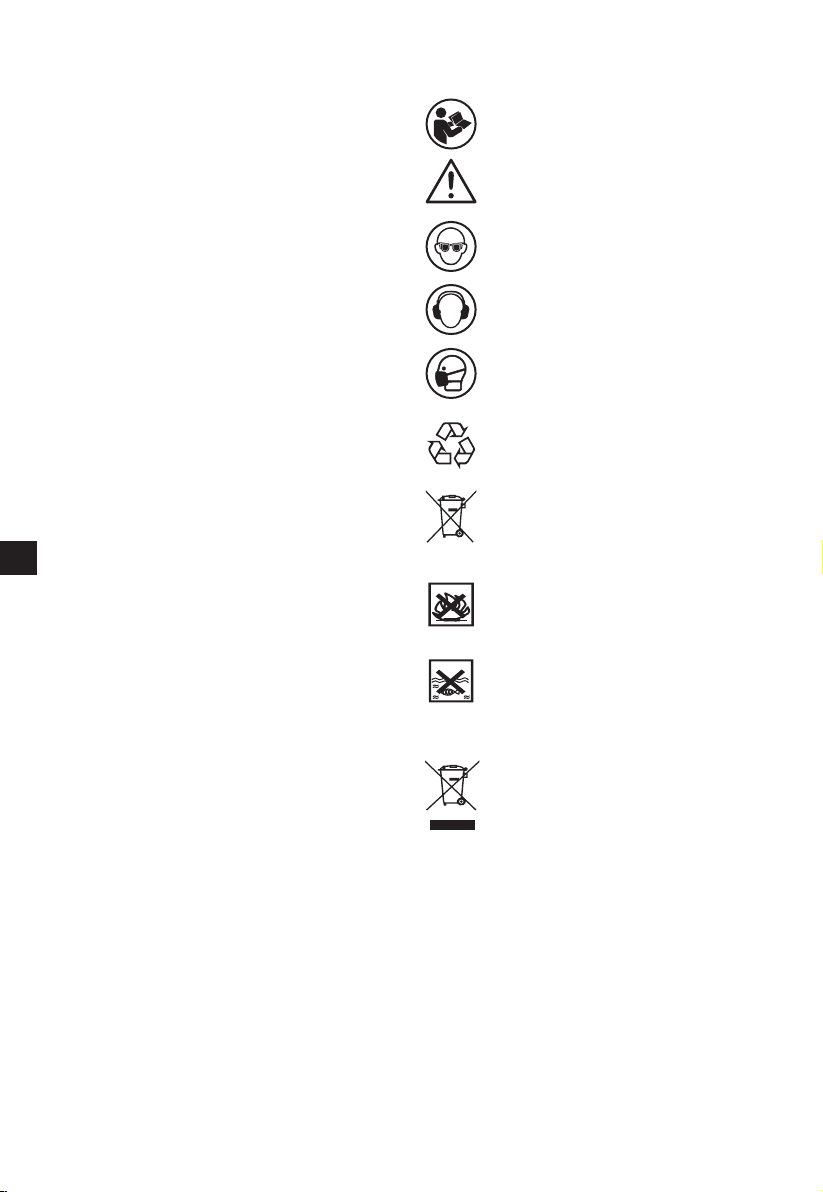

SYMBOLS

To reduce the risk of injury, user must read instruction manual

Warning

Wear eye protection

Wear ear protection

Li-Ion

Li-Ion battery This product has been marked with a symbol relating to ‘separate collection’ for all battery packs and battery pack. It will then be recycled or dismantled in order to reduce the impact on the environment. Battery packs can be hazardous for the environment and for human health since they contain hazardous substances

Do not burn

Batteries may enter water cycle if disposed improperly, which can be hazardous for ecosystem. Do not dispose of waste batteries as unsorted municipal waste.

Wear dust mask

Waste electrical products must not be disposed of with household waste. Please recycle where facilities exist. Check with your local authorities or retailer for recycling advice.

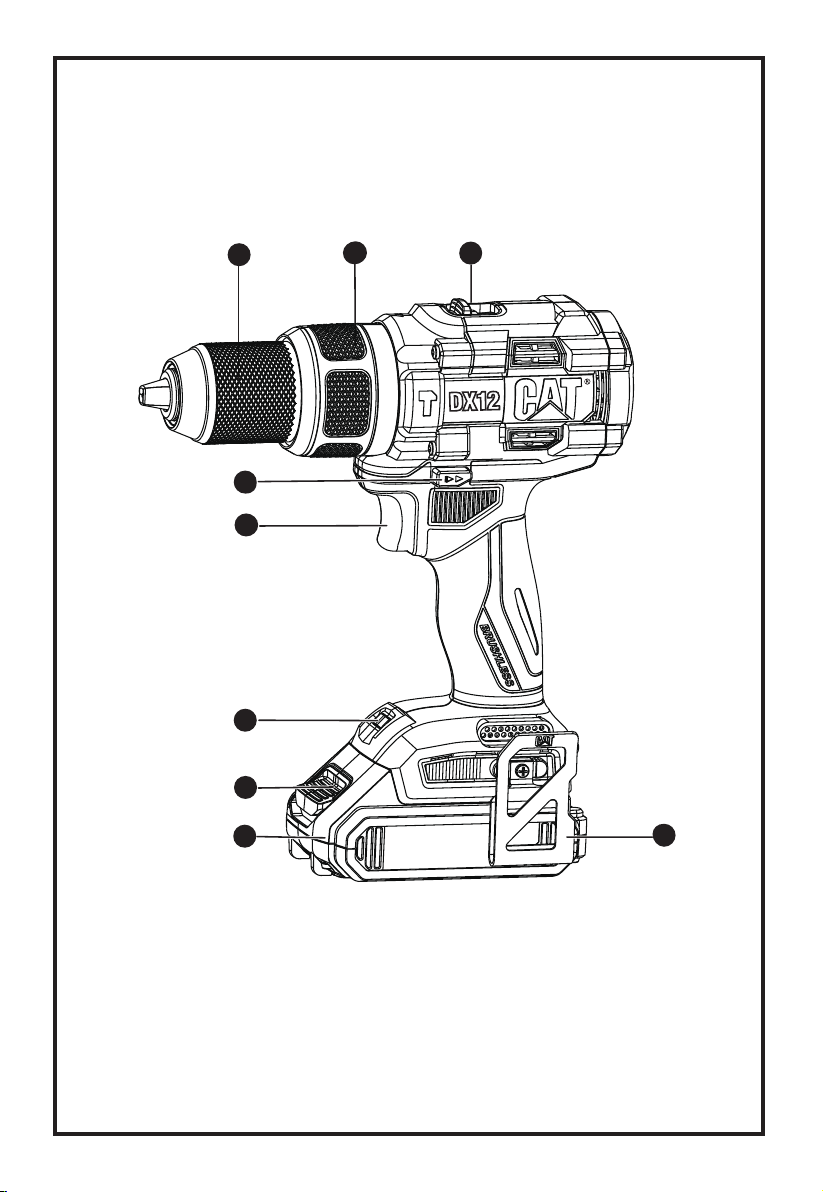

COMPONENT LIST

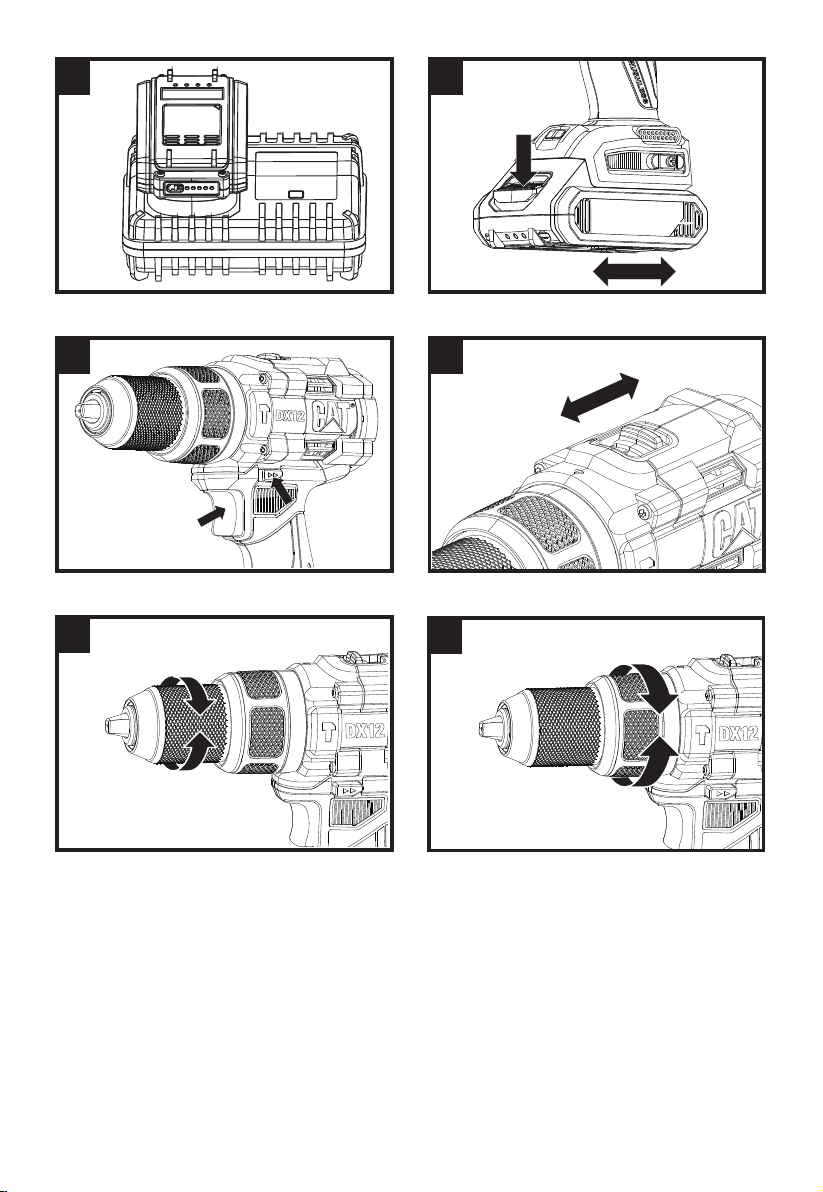

1. KEYLESS CHUCK

2. TORQUE ADJUSTMENT RING

3. TWO-SPEED GEAR CONTROL

4. FORWARD AND REVERSE ROTATION CONTROL

5. ON/OFF SWITCH

6. LED LIGHT

7. BATTERY PACK RELEASE BUTTON*

8. BATTERY PACK*

9. BELT CLIP

* Not all the accessories illustrated or described are included in standard delivery.

TECHNICAL DATA

Type Designation DX12 DX12.2 DX12B (12 - designation of machinery, representative of impact drill)

DX12 DX12.2 DX12B

Voltage 18V

No load speed 0-500/0-2000 /min

Impact rate 0-8000/0-32000 bpm

Max torque 65N.m

Chuck capacity 13mm

Number of clutch positions 22+1+1

Max. drilling capacity

Battery capacity 2.0 Ah (DXB2) 4.0 Ah (DXB4) /

Charger input (DXC4)

Charger output (DXC4)

Charger protection class /II /

Machine weight 1.97 kg 2.25 kg 1.6 kg

Steel 13mm

Wood 40mm

Concrete 16mm

100-240V ~ 50/60Hz,95W

20 V 4 A

Page 7

NOISE INFORMATION

A weighted sound pressure

KpA= 5 dB(A)

A weighted sound power

KwA=

Wear ear protection .

LpA: 92 dB (A)

LwA: 103 dB (A)

5 dB(A)

VIBRATION INFORMATION

Vibration total values (triax vector sum) determined according to EN 62841:

Impact drilling into concrete

Drilling into metal

The declared vibration total value and the declared noise emission value have been measured in accordance with a standard test method and may be used for comparing one tool with another. The declared vibration total value and the declared noise emission value may also be used in a preliminary assessment of exposure.

WARNING: The vibration and noise emissions during actual use of the power tool can differ from the declared value

depending on the ways in which the tool is used especially what kind of workpiece is processed dependant on the following examples and other variations on how the tool is used: How the tool is used and the materials being cut or drilled. The tool being in good condition and well maintained. The use of the correct accessory for the tool and ensuring it is sharp and in good condition. The tightness of the grip on the handles and if any anti vibration and noise accessories are used. And the tool is being used as intended by its design and these instructions.

This tool may cause hand-arm vibration syndrome if its use is not adequately managed.

WARNING: To be accurate, an estimation of exposure level in the actual conditions of use should also take account

of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle but not

actually doing the job. This may signicantly reduce the exposure level over the total working period.

Helping to minimise your vibration and noise exposure risk. Always use sharp chisels, drills and blades. Maintain this tool in accordance with these instructions and keep well lubricated (where appropriate). If the tool is to be used regularly then invest in anti vibration and noise accessories. Plan your work schedule to spread any high vibration tool use across a number of days.

Vibration emission value: ah= 9.4 m/s

Uncertainty K = 1.5 m/s²

Vibration emission value: ah = 1.4 m/s

Uncertainty K = 1.5 m/s²

ACCESSORIES

DX12 DX12.2 DX12B

Belt clip 1 1 1

Battery pack 2 (DXB2) 2 (DXB4) /

Charger(DXC4)

We recommend that you purchase your accessories from the same store that sold you the tool. Refer to the accessory packaging for further details. Store personnel can assist you and offer advice.

1 1 /

Page 8

OPERATING INSTRUCTIONS

NOTE: Before using the tool, read the instruction book

carefully.

INTENDED USE

The machine is intended for driving in and loosening screws as well as for drilling in wood, metal and plastic.

BEFORE PUTTING INTO OPERATION

1.CHARGE YOUR BATTERY PACK(SEE FIG. A)

2.CHECKING THE BATTERY POWER CONDITION (SEE FIG. A)

5 LED lights show the battery power condition. Before starting or after use, press the button beside the lights to check the battery power condition.

ASSEMBLY

TO REMOVE OR INSTALL BATTERY PACK(SEE FIG. B)

Depress the battery pack release button to release and slide the battery pack out from your tool. After recharge, slide it back into

your tool. A simple push and slight pressure will be sufcient.

OPERATION

1. ON / OFF SWITCH (SEE FIG. C)

Depress the On/Off switch to start and release it to stop your

drill. The on/off switch is tted with a brake function which stops

your chuck immediately when you quickly release the switch. It is also a variable speed switch that delivers higher speed and torque with increased trigger pressure. Speed is controlled by the amount of switch trigger depression.

WARNING:

Do not operate for long periods at low speed

because excess heat will be produced internally.

WARNING:

When overload occurs, release the on/off switch

immediately to avoid the motor overheating.

2. SWITCH LOCK

The switch trigger can be locked in the OFF position. This helps to reduce the possibility of accidental starting when not in use. To lock the switch trigger, place the rotation control in the center position.

3. FORWARD AND REVERSE ROTATION CONTROL (SEE FIG. C)

Forward rotation: Push and press the " " from body back side to body front side for drilling.

Reverse rotation: Push and press the" " from body front side to body back side for removing the drill bits.

WARNING:

tool is rotating, wait until it has stopped.

4.TWO-SPEED GEAR CONTROL(SEE FIG. D)

The drill has a two-speed gear control designed for drilling or driving at LO (mark is 1) or HI (mark is 2) speeds. A slide switch is located on top of the drill to select either LO or HI speed. When using the drill in the LO speed range, the speed will decrease and the drill will have greater power and torque. When using the drill in the HI speed range, the speed will increase and the drill will have less power and torque.

Gear I

Low speed range: for screwdriving or working with large drilling diameter

Gear II

High speed range: for working with small drilling diameter

WARNING:

come to a complete stop before changing the direction of rotation

or the two-speed gear control.

Never change the direction of rotation while the

To prevent gear damage, always allow the chuck to

WARNING:

When overload occurs frequently on the high

speed gear, switch to the low speed gear to avoid the motor

overheating

5. CHUCK ADJUSTMENT (SEE FIG. E)

To open the chuck jaws rotate the front section of the chuck. Insert the drill bit between the chuck jaws and rotate the front section in the opposite direction. Ensure the drill bit is in the center of the chuck

jaws. Finally, rmly rotate the front chuck section in the opposite

directions. Your drill bit is now clamped in the chuck.

6. TORQUE ADJUSTMENT(SEE FIG. F)

The torque is adjusted by rotating the torque adjustment ring. The torque is greater when the torque adjustment ring is set on a higher setting. The torque is less when the torque adjustment ring is set on a lower setting. Make the setting as follows:

1 - 4 for driving small screws

5 - 9 for driving screws into soft material

10 - 14 for driving screws into soft and hard material

15 - 21 for driving screws into hard wood

22 for driving larger screws

for heavy drilling

for drilling in masonry and concrete

7. AUTOMATIC SPINDLE LOCK

The automatic spindle lock allows you to use it as a regular

screwdriver. You can give an extra twist to rmly tighten a screw,

loosen a very tight screw or continue working when the battery energy has expired. For manual screwdriver purposes, the chuck is automatically locked when the tool is off.

8. USING THE LED LIGHT

To turn on the light simply press the on/off switch. When you release the on/off switch, the light will be off. LED lighting increases visibility-great for dark or enclosed area. LED

is also a battery capacity indicator. It will ash when power gets

low.

9. BELT CLIP

Screw the belt clip on the tool with the screw. The belt clip can be hooked on your belt or pocket, etc.

10. DRILLING

When drilling into a hard smooth surface, use a center punch to mark the desired hole location. This will prevent the drill bit from

slipping off center as the hole is started. Hold the tool rmly and

place the tip of the bit at the point to be drilled. Depress the switch trigger to start the tool. Move the drill bit into the workpiece, applying only enough pressure to keep the bit cutting. Do not force or apply side pressure to elongate a hole. If you want to activate the drill function (For drilling metal wood or plastic), turn the torque adjustment ring on the drill position. If you want to activate the impact function (For masonry or concrete), turn the torque adjustment ring on the hammer position.

WARNING: Tungsten carbide drill bits should always be

used for concrete and masonry. When drilling in metal, only use HSS drill bits in good condition. Always use a magnetic bit holder (not included) when using short screwdriver bits. When screw-driving, apply a small quantity of liquid soap or similar to the screw threads to ease insertion.

Page 9

11.OVERLOAD PROTECTION

When overloaded, the motor comes to a stop. Relieve the load on the machine immediately and allow cooling for approx. 30 seconds at the highest no-load speed.

12.TEMPERATURE DEPENDENT OVERLOAD PROTECTION

When using as intended for the power tool cannot be subject to overload. When the load is too high or the allowable battery temperature of 75 °C is exceeded, the electronic control switches off the power tool until the temperature is in the optimum temperature range again.

13.PROTECTION AGAINST DEEP DISCHARGING

The Li-ion battery is protected against deep discharging by the “Discharging Protection System”. When the battery is empty, the machine is switched off by means of a protective circuit: The inserted tool no longer rotates.

PROBLEM SOLUTION

1. WHY DOES THE DRILL NOT TURN ON WHEN YOU PRESS THE SWITCH?

The forward/reverse rotation control, which is on top of the trigger, is positioned in the lock function. Unlock the forward/ reverse rotation control by putting it into the required rotation position. Push the trigger and the drill will start to rotate. Check that the battery is charged and properly connected to the tool.

2. THE DRILL STOPS BEFORE THE SCREW IS COMPLETELY TIGHTENED. WHY?

Verify the torque position of the torque adjusting ring, you

can nd the torque-adjusting ring between the chuck and the

drill body. Position 1 is the lowest torque (screw driving force) and position 22 is the highest torque (screw driving force). Position is for drill operation. Position is for hammer drill operation. Regulate the torque adjusting ring to a higher position to reach the best result.

3. REASONS FOR DIFFERENT BATTERY PACK WORKING TIMES

Charging time problems, having not used a battery pack for a prolonged time will reduce the battery pack working time. This can be corrected after several charge and discharge operations by charging & working. Heavy working conditions will use up the battery pack energy faster than lighter working conditions. Do not re-charge your battery pack below 0oC and above 40oC as this will affect performance.

MAINTENANCE

Remove the battery pack from the tool before carrying out any adjustment, servicing or maintenance.

Your power tool requires no additional lubrication or maintenance. There are no user serviceable parts in your power tool. Never use water or chemical cleaners to clean your power tool. Wipe clean with a dry cloth. Always store your power tool in a dry place. Keep the motor ventilation slots clean. Keep all working controls free of dust. Occasionally you may see sparks through the ventilation slots. This is normal and will not damage your power tool.

For Battery tools

The ambient temperature range for the use and storage of tool and battery is 0 °C-45°C. The recommended ambient temperature range for the charging system during charging is 0 °C-40 °C.

ENVIRONMENTAL PROTECTION

Waste electrical products must not be disposed of

with household waste. Please recycle where facilities

exist. Check with your local authorities or retailer for

recycling advice.

DECLARATION OF CONFORMITY

We, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

Declare that the product Description Cordless Hammer Drill Type DX12 DX12.2 DX12B (12-designation of machinery,

representative of Hammer drill)

Function Drilling

Complies with the following Directives,

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

Standards conform to

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

The person authorized to compile the technical le,

Name: Marcel Filz Address: POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

2022/5/8 Allen Ding

Deputy Chief Engineer, Testing & Certication

Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

Page 10

INSTRUKCJA ORYGINALNA

BEZPIECZEŃSTWO

PRODUKTU

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

PODCZAS PRACY Z

ELEKTRONARZĘDZIAMI

OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia, instrukcje, ilustracje i

specykacje dostarczone z elektronarzędziem.

Niestosowanie się do podanych wskazówek może spowodować porażenie prądem, pożar i / lub ciężkie obrażenia ciała.

Należy dobrze przechowywać te przepisy.

Użyte w dalszej części pojęcie „elektronarzędzie" odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

1) Miejsce pracy a) Miejsce pracy należy utrzymywać w czystości

i dobrze oświetlone. Nieporządek i nie oświetlane

zakresy pracy mogą doprowadzić do wypadków.

b) Nie należy pracować tym narzędziem w

otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić

ten pyt lub pary.

c) Elektronarzędzie trzymać podczas pracy z

daleka od dzieci i innych osób. Przy odwróceniu

uwagi można stracić kontrole nad narzędziem.

2) Bezpieczeństwo elektryczne a) Wtyczka urządzenia musi pasować do

gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda

zmniejszają ryzyko porażenia prądem.

b) Należy unikać kontaktu z uziemionymi

powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem,

gdy Państwa ciało jest uziemione.

c) Urządzenie natęży trzymać zabezpieczone

przed deszczem i wilgocią. Wniknięcie wody do

elektronarzędzia podwyższa ryzyko porażenia prądem.

d) Nigdy nie należy używać kabla do innych

czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają

ryzyka porażenia prądem.

e) W przypadku, że elektronarzędziem pracuje się

na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do

używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.

f) Jeśli nie można uniknąć posługiwania

się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD

zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osób a) Należy być uważnym, zważać na to co się

robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment

nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała.

b) Należy nosić osobiste wyposażenie ochronne

i zawsze okulary ochronne. Noszenie osobistego

wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należy zapobiec przypadkowemu uruchomieniu.

Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia

trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.

d) Zanim urządzenie zostanie włączone należy

usunąć narzędzia nastawcze lub klucze.

Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.

e) Nie należy przeceniać swoich możliwości.

Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa

jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie natęży

nosić luźnego ubrania lub biżuterii. Wystrzegaj się

kontaktu włosów, części odzieży lub rękawic ochronnych z ruchomymi częściami urządzenia.

g) W przypadku, że możliwe jest zamontowanie

urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych

urządzeń zmniejsza zagrożenie spowodowane pyłami.

h) Częste używanie urządzenia i rutyna może

osłabić twoją uwagę i być przyczyną niedotrzymywania zasad bezpieczeństwa.

Nieuważne działanie może spowodować poważne szkody w ułamku sekundy.

4) Staranne obcowanie oraz użycie

elektronarzędzi

a) Nie należy przeciążać urządzenia. Do pracy

używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje

się lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nie należy używać elektronarzędzia,

którego włącznik/wyłącznik jest uszkodzony.

Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przed przystąpieniem do wykonywania

jakichkolwiek regulacji, ustawień wymiany osprzętu lub składowania urządzenia należy odłączyć wtyczkę od źródła zasilania i/lub

Page 11

wyjąć akumulator. Ten środek ostrożności zapobiega

niezamierzonemu włączeniu się urządzenia.

d) Nie używane elektronarzędzia należy

przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby

elektronarzędzia są niebezpieczne.

e) Dotrzymuj regularnego wykonywani

konserwacji urządzenia i osprzętu. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest

przez niewłaściwą konserwację elektronarzędzi.

f) Narzędzia tnące należy utrzymywać ostre i

czyste. Starannie pielęgnowane narzędzia tnące z

ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.

g) Elektronarzędzia, osprzęt, narzędzia itd. należy

używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie

elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

h) Uchwyty oraz powierzchnie elementów obsługi

urządzenia utrzymywać suche, czyste, bez oleju i smaru. Śliskie uchwyty oraz inne powierzchnie

stanowią przeszkodę w bezpiecznej obsłudze i kontroli nad narzędziem w nieoczekiwanych sytuacjach.

5) Staranne użytkowanie elektronarzędzi napędzanych akumulatorami

a) Akumulatory należy ładować tylko w

ładowarkach, które poleci) producent. Dla

ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.

b) Do elektronarzędzi należy używać jedynie

przewidzianych do tego akumulatorów. Użycie

innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru.

c) Nie używany akumulator należy trzymać z

daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy

kontaktami akumulatora może spowodować oparzenia lub pożar.

d) Przy niewłaściwym użyciu możliwe jest

wydostanie się cieczy z akumulatora. Należy unikać kontaktu z nią. Przy przypadkowym kontakcie spłukać wodą. W przypadku, że ciecz dostała się do oczu należy dodatkowo skonsultować się z lekarzem. Ciecz

akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń,

e) Zabrania się używania uszkodzonego

lub zmodykowanego akumulatorka lub urządzenia. Uszkodzone lub zmodykowane

akumulatorki mogą działać w nieoczekiwany sposób wywołując pożar, eksplozję lub zagrożenie zranienia osób.

f) Zabrania się wystawiania akumulatorka

lub urządzenia na działanie ognia lub podwyższonej temperatury. Działanie ognia lub

temperatury przekraczającej 130 °C może spowodować eksplozję.

g) Kierować się instrukcjami dotyczącymi

sposobu ładowania, nie wystawiać akumulatorka na działanie temperatury poza zakresem podanym w instrukcji obsługi.

Niewłaściwy sposób ładowania akumulatorka lub działanie temperatury poza zakresem podanym w instrukcji, może być przyczyną uszkodzenia akumulatorka lub nastanie podwyższonego ryzyka wybuchu pożaru.

6) Serwis

a) Naprawę urządzenia należy zlecić jedynie

kwalikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje,

że bezpieczeństwo urządzenia zostanie zachowane.

b) Zabrania się dokonywania naprawy

uszkodzonego akumulatorka. Naprawę

akumulatorka może wykonywać wyłącznie producent lub autoryzowany punkt serwisowy.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA PRACY Z WIERTARKAMI

1) Instrukcje bezpieczeństwa dla wszystkich operacji

a) Wraz z bezprzewodową wiertarką należy

używać ochrony słuchu. Hałas może spowodować

utratę słuchu.

b) Jeśli narzędzie tnące może mieć kontakt z

ukrytym okablowaniem, podczas działania narzędzie należy trzymać za izolowane powierzchnie. Kontakt z ‘aktywnym’ okablowaniem

może także spowodować obnażenie metalowych elementów i porażenie operatora prądem elektrycznym.

2) Instrukcje bezpieczeństwa podczas używania długich wierteł

a) Nie pracuj z prędkością większą niż

maksymalna prędkość znamionowa siewnika. Przy wyższych prędkościach wiertło może się wygiąć, jeśli może się swobodnie obracać bez dotykania obrabianego przedmiotu, powodując obrażenia ciała.

b) Zawsze zaczynaj wiercenie z małą

prędkością, gdy końcówka wiertła styka się z obrabianym przedmiotem. Przy wyższych prędkościach wiertło może się wygiąć, jeśli może się swobodnie obracać bez dotykania obrabianego przedmiotu, powodując obrażenia ciała.

c) Naciskać tylko wtedy, gdy jest bezpośrednio

wyrównany z wiertłem, nie należy stosować nadmiernego nacisku. Wiertło będzie się wyginać i powodować uszkodzenia lub utratę kontroli, powodując obrażenia ciała.

Page 12

INSTRUKCJA

BEZPIECZEŃSTWA DOTYCZĄCA MODUŁU AKUMULATORA

a) Nie demontuj, nie otwieraj lub nie niszcz

ogniw pomocniczych lub modułu akumulatora.

b) Nie zwieraj ogniwa lub modułu akumulatora.

Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szuadzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty.

Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

c) Nie narażaj ogniw lub modułu akumulatora na

działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.

d) Nie narażaj ogniw lub modułu akumulatora na

uderzenia mechaniczne.

e) W razie wycieku z ogniwa, nie dopuść, aby

płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwróć się o pomoc medyczną.

f) Utrzymuj ogniwa i moduł akumulatora w

czystości i w stanie suchym.

g) Jeśli zaciski ogniwa lub akumulatora zostały

zanieczyszczone, oczyść je czystą i suchą szmatką.

h) Ogniwa pomocnicze i moduł akumulatora

należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.

i) Nie pozostawiaj modułu akumulatora na długie

ładowanie, jeśli go nie używasz.

j) Po dłuższym okresie składowania może

być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność.

k) Akumulatory należy ładować tylko w

ładowarkach, które poleci producent

l) Nie używaj ogniwa lub modułu akumulatora

nie przeznaczonego do pracy z danym urządzeniem.

m) Trzymaj ogniwa i moduł akumulatora poza

zasięgiem dzieci.

n) Zachowaj oryginalne instrukcje produktu do

wglądu.

o) Kiedy to możliwe, wyjmuj moduł akumulatora,

jeśli urządzenia się nie używa.

p) Zużyte ogniwa i akumulatory utylizuj zgodnie z

zasadami gospodarki odpadami.

q) Nie używaj w urządzeniu ogniw różnych

producentów, pojemności i wymiarów.

r) Akumulatora nie należy zbliżać do źródeł

promieniowania mikrofalowego ani narażać na wysokie ciśnienie.

Cat®.

SYMBOLE

Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami

OSTRZEŻENIE

Używać ochrony wzroku

Używać ochrony słuchu

Używać maski przeciwpyłowej

Bateria litowo-jonowa. Ten produkt oznaczono symbolem „segregacji odpadów” dla zużytych baterii i

Li-Ion

akumulatorów. Umożliwia to jego recycling i demontaż, które zmniejszają negatywny wpływ na środowisko. Pakiety akumulatorów są niebezpieczne dla środowiska i dla ludzkiego życia, gdyż zawierają niebezpieczne substancje.

Nie wrzucać do ognia

Nieprawidłowo utylizowane baterie mogą dostać się do obiegu wodnego, co jest groźne dla ekosystemu. Nie wyrzucaj baterii wraz z niesortowanymi odpadami miejskimi.

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

Page 13

LISTA KOMPONENTÓW

1. BEZKLUCZOWY UCHWYT WIERTARSKI

2. POKRĘTŁO DOSTOSOWANIA MOMENTU OBROTOWEGO

3.STEROWANIE DWOMA BIEGAMI

4.STEROWANIE KIERUNKIEM OBROTÓW DO PRZODU/DO TYŁU

5.WŁĄCZNIK/WYŁĄCZNIK

6.WIATŁO LED

7.ZATRZASK POJEMNIKA BATERYJNEGO*

8.AKUMULATOR*

9.HACZYK NA PASEK

* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.

TECHNICZNE DANE

Typ DX12 DX12.2 DX12B (12- oznaczenie urządzenia, reprezentuje Wiertarka udarowa)

DX12 DX12.2 DX12B Napięcie znamionowe Prędkość znamionowa bez obciążenia 0-500/0-2000 /min Częstotliwość udarów bez obciążenia 0-8000/0-32000 bpm Maks. moment siły 65N.m Pojemność uchwytu 13mm Liczba pozycji sprzęgła 22+1+1

Maks. Możliwości wiercenia

Akumulator Wejście ładowarki (DXC4) Wyjście ładowarki (DXC4) Poziom ochrony ładowarki Masa urządzenia

Stal 13mm Drewno 40mm Betonie 16mm

2.0 Ah

(DXB2)

100-240V ~ 50/60Hz,95W

20 V 4 A

1.97 kg 2.25 kg 1.6 kg

18V

4.0 Ah

(DXB4)

/II /

/ / /

INFORMACJE O HAŁASIE

Ważone ciśnienie akustyczne

KpA= 5 dB(A) Ważona moc akustyczna LwA: 103 dB (A)

KwA= 5 dB(A)

Używać ochrony słuchu .

LpA: 92 dB (A)

INFORMACJE DOTYCZĄCE DRGAŃ

Łączna wartość drgań (suma wektora triax) określona według normy EN 62841:

Wiercenie udarowe w betonie

Wiercenie w metalu

Deklarowana wartość całkowita drgań oraz deklarowanych wartości emisji hałasu zostały zmierzone zgodnie ze

Wartość przenoszenia wibracji: ah= 9.4 m/s Niepewność K = 1.5 m/s² Wartość przenoszenia wibracji: ah = 1.4 m/s Niepewność K = 1.5 m/s²

Page 14

standardową metodą wykonywania badań i mogą być stosowane do porównywania właściwości różnych urządzeń. Deklarowana wartość całkowita drgań i zadeklarowana wartość emisji hałasu może być zastosowana również do wstępnej oceny zagrożenia.

OSTRZEŻENIE:

się różnić od podanej wartości, w zależności od sposobu używania urządzenia, przede wszystkim od typu obrabianego materiału i możliwości korzystania z urządzenia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane. Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy zastosowano elementy poprawiające przyleganie uchwytów oraz elementy do wyeliminowania wszelkich drgań i hałasu urządzenia. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.

OSTRZEŻENIE:

powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomaga zminimalizować ryzyko występowania drgań i podwyższonego poziomu hałasu. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeżeli urządzenie będzie stosowane regularnie zaleca się wyposażyć urządzenie w wyposażenie eliminujące wibracje i hałas. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

Wibracje oraz emisja hałasu podczas rzeczywistego użytkowania elektronarzędzia może

W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania

AKCESORIA

Haczyk na pasek

Akumulatorki

Ładowarki(DXC4)

Zalecamy zakup akcesoriów w sklepie, w którym sprzedawane są narzędzia. Aby uzyskać więcej informacji, zobacz pakiet akcesoriów. Personel sklepu może ci pomóc i doradzić.

OPERACYJNY INSTRUKCJE

UWAGA:

uważnie instrukcję obsługi.

Możliwe użycie

Urządzenie jest przeznaczone do wkręcania i odkręcania śrubek oraz do wiercenia w drewnie, metalu i tworzywach sztucznych

PRZED WŁOŻENIEM OPERACJA

1. NAŁADUJ SWÓJ AKUMULATOR (PATRZ RYS. A)

2. SPRAWDZANIE STANU AKUMULATORA (PATRZ RYS. A)

O stanie naładowania baterii informuje 5 diod LED. Przed uruchomieniem lub po użyciu, należy nacisnąć przycisk obok kontrolki, aby sprawdzić stan akumulatora.

MONTAŻ

1. ABY USUNĄĆ LUB ZAINSTALOWAĆ PAKIET AKUMULATORA (PATRZ RYS. B)

Naciśnij przycisk zwalniający akumulator, aby zwolnić akumulator i wysuń go z narzędzia. Po naładowaniu

Przed użyciem narzędzia przeczytaj

DX12 DX12.2 DX12B

1 1 1

(DXB2)

1 1 /

(DXB4)

wsuń go z powrotem do narzędzia. Wystarczy proste naciśnięcie i niewielki nacisk.

DZIAŁANIE

1. PRZEŁĄCZNIK WŁĄCZ / WYŁĄCZ (PATRZ RYS. C)

Naciśnij włącznik / wyłącznik, aby uruchomić i zwolnij go, aby zatrzymać narzędzie. Przycisk włącz / wyłącz pełni też rolę hamulca, który zwalnia uchwyt natychmiast po puszczeniu przycisku. Jest to również przełącznik o zmiennej prędkości obrotowej, który zapewnia wyższą prędkość i moment obrotowy przy mocniejszym wciśnięciu przycisku. Prędkość jest kontrolowana poprzez ilość wciśnięć przycisku.

OSTRZEŻENIE:

dłuższy czas na niskich obrotach, ponieważ

wystąpi przegrzanie.

OSTRZEŻENIE:

należy natychmiast zwolnić wyłącznik włącz /

wyłącz, aby uniknąć przegrzania silnika.

2. BLOKADA PRZYCISKU

Spust przełącznika można zablokować w pozycji WYŁĄCZ. Pomaga to zmniejszyć możliwość przypadkowej aktywacji, gdy nie jest używana. Aby zablokować spust przełącznika, ustaw przełącznik kierunku obrotów w położeniu środkowym.

Nie należy używać przez

Gdy wystąpi przeciążenie,

Page 15

3. STEROWANIE DO PRZODU I DO TYŁU (PATRZ RYS. C)

Obróć do przodu: Aby wiercić należy wcisnąć przycisk od tylnej strony korpusu do przedniej strony korpusu. Odwrotny obrót: W celu demontażu wierteł należy nacisnąć przycisk

od przedniej do tylnej strony korpusu.

OSTRZEŻENIE:

gdy narzędzie się obraca, poczekaj, aż się zatrzyma.

4. DWUSTOPNIOWA REGULACJA BIEGU (PATRZ RYS. D)

Wiertarka jest wyposażona w dwubiegową przekładnię przeznaczoną do wiercenia z prędkością LO (oznaczone 1) lub HI (oznaczone 2). Na górze wiertła znajduje się przełącznik suwakowy do wyboru prędkości LO lub HI. W przypadku używania wiertarki w zakresie prędkości LO, prędkość obrotowa zmniejszy się, a wiertarka będzie miało większą moc i moment obrotowy. W przypadku używania wiertarki w zakresie prędkości HI, prędkość obrotowa zwiększy się, a wiertarka będzie miała mniejszą moc i moment obrotowy.

Bieg I

Zakres wolnych obrotów: do wkręcania lub pracy z dużą średnicą wiercenia

Bieg II

Zakres szybkich obrotów: do pracy z małą średnicą wiercenia

OSTRZEŻENIE:

przed zmianą kierunku obrotów lub zmianą prędkości

należy zawsze zatrzymać pracę narzędzia.

OSTRZEŻENIE:

wysokich obrotach, należy zmienić obroty na niskie, żeby

zapobiec przegrzaniu silnika.

5. USTAWIENIA UCHWYTU (PATRZ RYS. E)

Aby otworzyć zacisk uchwytu, należy obrócić przednią część uchwytu. Włóż wiertło pomiędzy zaciski uchwytu i obrócić przednią część w przeciwnym kierunku. Upewnij się, że wiertło znajduje się w środku zacisków uchwytu. Na koniec mocno obróć przednią część uchwytu w przeciwnym kierunku. Twoje wiertło jest teraz zaciśnięte w uchwycie.

6. REGULACJA MOMENTU OBROTOWEGO (PATRZ RYS. F)

Moment obrotowy jest regulowany przez obracanie pierścienia regulacji momentu obrotowego. Moment obrotowy jest większy, gdy pierścień regulacji momentu obrotowego jest ustawiony na wyższym ustawieniu. Moment obrotowy jest mniejszy, gdy pierścień regulacji momentu obrotowego jest ustawiony na niższym ustawieniu. Ustawienia należy wykonać w następujący sposób:

Do wkręcania małych śrubek

1 - 4

Do wkręcania śrub w miękki materiał

5 - 9

Do wkręcania śrub w miękki lub twardy materiał

10 - 14

do wkręcania śrubek w twarde drewno

15 - 21

do wkręcania większych śrub

Do ciężkiego wkręcania

do wiercenia w murze i betonie

7. AUTOMATYCZNA BLOKADA WRZECIONA

Automatyczna blokada wrzeciona pozwala na użycie go jako zwykłego wkrętaka. Możesz dokonać dodatkowego

Nigdy nie zmieniaj kierunku obrotu,

Aby zapobiec uszkodzeniu biegów,

Kiedy wystąpi przeciążenie na

" "

obrotu, aby mocno dokręcić śrubę, poluzować mocno wkręconą śrubę lub kontynuować pracę po wygaśnięciu energii z baterii. W przypadku wkrętarki ręcznej uchwyt jest automatycznie blokowany, gdy narzędzie jest wyłączone.

8. UŻYWANIE DIODY LED

Żeby zapalić światełko należy wcisnąć przycisk włącz / wyłącz. Kiedy puścisz przycisk włącz / wyłącz, światełko zgaśnie. Oświetlenie LED zwiększa widoczność – przydaje się przy pracy w ciemnym lub zamkniętym pomieszczeniu. Dioda LED jest również wskaźnikiem pojemności baterii. Będzie migać, gdy moc się obniży.

9. KLIPS DO PASKA

Przykręć klips do paska na narzędziu za pomocą śruby. Klips do paska można zaczepić na pasku lub kieszeni, itp.

10. WIERCENIE

Podczas wiercenia w twardej, gładkiej powierzchni, należy zaznaczyć żądane położenie otworu. Zapobiegnie to ześlizgiwaniu się wiertła ze środka podczas uruchamiania otworu. Przytrzymaj mocno narzędzie i umieść końcówkę wiertła w miejscu, w którym ma być wiercone. Naciśnij przycisk włączający, aby uruchomić narzędzie. Wiertło należy włożyć w obrabiany przedmiot, wywierając tylko niewielki nacisk. Nie naciskać ani nie wywierać bocznego nacisku w celu wydłużenia otworu. Aby aktywować funkcję wiercenia (do wiercenia w metalu, drewnie lub tworzywie sztucznym), należy obrócić pierścień regulacji momentu obrotowego na pozycję wiertła. Jeśli chcesz włączyć funkcję udarową (w przypadku muru lub betonu), obróć pierścień regulacji momentu obrotowego do pozycji młota.

OSTRZEŻENIE:

SDS-plus należy zawsze stosować w konstrukcjach betonowych i murowanych. Podczas wiercenia otworów w metalu używaj tylko wierteł HSS w dobrym stanie. Zawsze używaj magnetycznego uchwytu do bitów (brak w zestawie) podczas używania krótkich bitów. Podczas wkręcania śrub należy nałożyć niewielką ilość mydła w płynie na gwinty śrub, aby ułatwić ich wkręcanie.

11. OCHRONA PRZED PRZEŁADOWANIEM

Po przeciążeniu silnik zatrzymuje. Natychmiast zwolnij ładunek urządzenia i pozwól mu ostygnąć. Maksymalna prędkość bez obciążenia 30 sekund.

12. OCHRONA PRZED PRZEŁADUNKIEM ZALEŻNA OD TEMPERATURY

Przy stosowaniu zgodnie z przeznaczeniem elektronarzędzia nie są przeciążone. Gdy obciążenie jest zbyt wysokie lub przekracza dopuszczalną temperaturę akumulatora wynoszącą 75 °C, elektroniczny system sterowania wyłączy urządzenie, dopóki temperatura nie osiągnie ponownie optymalnego zakresu temperatur.

13. OCHRONA PRZED GŁĘBOKIM WYŁADUNKIEM

Akumulatory litowo-jonowe zapobiegają głębokiemu rozładowaniu dzięki "systemowi ochrony przed rozładowaniem". Gdy akumulator się rozładuje, urządzenie zostanie wyłączone przez obwód ochronny: Wstawione narzędzie nie obraca.

Wiertła z węglika wolframu

Page 16

ROZWIĄZYWANIE PROBLEMÓW

1. DLACZEGO WIERTARKA NIE WŁĄCZA SIĘ PO WCIŚNIĘCIU WŁĄCZNIKA?

Przełącznik kierunku obrotów, znajdujący się u góry spustu, ustawiony jest w pozycji blokowania. Odblokować przełącznik kierunku obrotów umieszczając go w żądanej pozycji obrotów. Po naciśnięciu spustu wiertarka uruchomi się.

2. WIERTARKA ZATRZYMUJE SIĘ PRZED CAŁKOWITYM DOKRĘCENIEM WKRĘTA. DLACZEGO?

Sprawdzić moment obrotowy na pierścieniu regulacyjnym, pierścień ten znajduje się pomiędzy uchwytem a korpusem wiertarki. Pozycja 1 to najniższy moment obrotowy (siła wkręcania wkrętów) a pozycja 22 to najwyższy moment obrotowy (siła wkręcania wkrętów). Pozycja przeznaczona jest do wiercenia. Pozycja przeznaczona jest do wiercenie udarowe. Nastawić pierścień regulacyjny momentu obrotowego na wyższe wartości w celu uzyskania najlepszych efektów.

3. PRZYCZYNY RÓŻNYCH CZASÓW ROBOCZYCH AKUMULATORKÓW

Problemy z ładowaniem opisane powyżej oraz długa przerwa w użytkowaniu akumulatorków spowodują skrócenie czasu pracy akumulatorków. Można to naprawić po kilku cyklach ładowania i rozładowywania, ładując wiertarkę i używając jej do pracy. Ciężkie warunki

pracy, takie jak duże wkręty wkręcane w twarde drewno, spowodują szybsze wyczerpywanie się akumulatorków niż podczas pracy w lżejszych warunkach. Nie należy ładować akumulatorków temperaturze poniżej 0oC oraz powyżej 40oC, gdyż zmniejszy to wydajność.

OCHRONA ŚRODOWISKA

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa

domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

DEKLARACJA ZGODNOŚCI

My, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

deklarujemy, że produkt, Opis Bezprzewodowa wiertarka udarowa Typ DX12 DX12.2 DX12B(12- oznaczenie

urządzenia, reprezentuje Wiertarka udarowa)

Funkcja Wiercenie

jest zgodny z następującymi dyrektywami,

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

Normy są zgodne z

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

Osoba upoważniona do kompilacji pliku technicznego,

Nazwa Marcel Filz Adres POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

KONSERWACJA

Przed przystąpieniem do jakiejkolwiek regulacji, serwisowania lub konserwacji należy wyjąć akumulator.

Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia.

Zalecenia dla narzędzi akumulatorowych

Zakres temperatury roboczej i przechowywania narzędzi oraz akumulatora wynosi 0oC-45oC. Zalecany zakres temperatury ładowania dla układu ładowania wynosi 0oC-40oC.

2022/5/8 Allen Ding Zastępca głównego inżyniera, testowanie i certykacjaPositec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

Page 17

ОРИГИНАЛНИ ИНСТРУКЦИИ БЕЗОПАСНОСТ НА ПРОДУКТА ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА ЕЛЕКТРОИНСТРУМЕНТИ

ПРЕДУПРЕЖДЕНИЕ Прочетете всички

предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електроинструмент.

Неспазването на всички посочени инструкции може да доведе до токов удар, пожар и/или сериозно нараняване.

Запазете всички предупреждения и инструкции за бъдеща справка.

Терминът „електроинструмент“ в предупрежденията се отнася за вашите електроинструменти, захранвани от мрежата (с кабел) или за електроинструментите, работещи с батерия (без кабел).

1) Безопасност на работното място a) Поддържайте работното място чисто и

добре осветено. Разхвърляните или тъмни

места предизвикват инциденти.

b) Не работете с електроинструменти

в експлозивни атмосфери, като например при наличие на запалими течности, газове или прах.

Електроинструментите произвеждат искри, които могат да запалят прах или изпарения.

c) Децата и наблюдателите трябва да

стоят настрани, докато работите с електроинструмента. Разсейването може

да доведе до загуба на контрол.

2) Електрическа безопасност a) Щепселите на електроинструментите

трябва да съответстват на контактите. Никога не модифицирайте щепсела по никакъв начин. Не използвайте никакви адаптерни щепсели със заземени електроинструменти.

Немодифицираните щепсели и подходящите контакти ще намалят риска от токов удар.

b) Избягвайте контакт на тялото със

заземени повърхности, като тръби, радиатори, кухненски печки и хладилници. Съществува повишен риск от

токов удар, ако тялото ви бъде заземено.

c) Не излагайте електроинструментите

на дъжд или влажни условия. Водата,

навлизаща в електроинструмента, ще увеличи риска от токов удар.

d) Не повреждайте кабела. Никога

не използвайте кабела, за да носите, дърпате или изключвате електроинструмента. Дръжте кабела далеч от топлина, масло, остри ръбове или движещи се части. Повредените или

заплетени кабели повишават риска от токов удар.

e) Когато работите с електроинструмент

на открито, използвайте удължителен кабел, подходящ за употреба на открито. Употребата на кабел, подходящ

за употреба на открито, намалява риска от токов удар.

f) Ако е наложително да работите с

електроинструмента във влажно място, използвайте защитено захранване с дефектнотокова защита (ДТЗ).

Използването на ДТЗ намалява риска от токов удар.

3) Лична безопасност a) Бъдете нащрек, внимавайте какво

правите и използвайте здравия си разум, когато работите с електроинструмент. Не използвайте електроинструмент, когато сте изморени или под влияние на наркотици, алкохол или лекарства.

Момент невнимание при работа с електроинструмент може да доведе до сериозни наранявания.

b) Използвайте лични предпазни

средства. Винаги носете защитни очила. Предпазните средства като

прахова маска, предпазни обувки против пързаляне, каска или антифони, използвани за подходящите условия, ще намалят нараняванията.

c) Предотвратяване на неволно

стартиране. Уверете се, че

превключвателят е в позиция изкл. (off), преди свързване към източник на захранване и/или батериен пакет, вземане или носене на инструмента. Носенето на електроинструменти с пръст върху превключвателя или енергизирането им при натиснат превключвател може да доведе до злополуки.

d) Отстранете всеки регулиращ ключ

или гаечен ключ преди да включите инструмента. Гаечен ключ или друг

ключ, прикрепен към въртяща се част на електроинструмента, може да доведе до наранявания.

e) Не дръжте инструмента твърде далече.

Непрекъснато спазвайте подходящо положение и баланс. Това спомага за по-

доброто управление на електроинструмента в непредвидени ситуации.

f) Носете подходящо облекло. Не

носете широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части. Широките дрехи,

бижута или дългата коса могат да бъдат захванати от движещите се части.

g) Ако са осигурени устройства за

свързване на уреди за извличане и събиране на прах, уверете се, че те са свързани и се използват правилно.

Използването на прахоуловители може да намали опасностите, свързани с праха.

h) Не позволявайте познаването,

придобито от честата употреба на инструменти, да ви позволи да изгубите

Page 18

бдителността си и да игнорирате принципите за безопасност на инструментите. Небрежно действие може

да причини тежки наранявания в рамките на части от секундата.

4) Използване и грижа за електроинструмента

a) Не претоварвайте електроинструмента.

Използвайте правилния електроинструмент за вашите нужди.

Правилният електроинструмент ще свърши работата по-добре и по-безопасно при скоростта, за която е проектиран.

b) Не използвайте електроинструмента,

ако превключвателят не го включва и изключва. Всеки електроинструмент, който

не може да се управлява с превключвателя, е опасен и трябва да бъде ремонтиран.

c) Изключете щепсела от източника

на захранване и / или извадете батерийния пакет, ако се разглобява, от електроинструмента, преди да направите каквито и да е настройки, да смените аксесоарите или да съхранявате електроинструментите.

Подобни превантивни предпазни мерки намаляват риска от включване на електроинструмента по невнимание.

d) Съхранявайте електроинструментите

на място, недостъпно за деца, и не

позволявайте на лица, които не са запознати с електрoинструмента или с тези инструкции, да работят с електрoинструмента.

Електроинструментите са опасни в ръцете на необучени потребители.

e) Грижете се за електроинструментите

и аксесоарите. Проверявайте за неправилно подравняване или свързване на движещите се части, счупване на части и всякакви други състояния, които могат да повлияят на работата на електроинструмента. При повреда, ремонтирайте инструмента преди употреба. Много

злополуки са причинени от лошо поддържани електроинструменти.

f) Поддържайте режещите инструменти

остри и чисти. Правилно поддържаните

режещи инструменти с остри режещи ръбове е по-малко вероятно да засичат при работа и са по-лесни за управление.

g) Използвайте електроинструментите,

аксесоарите и резците според настоящите инструкции, като отчитате условията на работа и работата, която ще се извършва. Употребата на

електроинструмента за операции, различни от тези, за които е предназначен, може да доведе до опасни ситуации.

h) Пазете дръжките и захващащите

повърхности сухи, чисти и без следи от масло и смазка. Хлъзгавите дръжки

и захващащи повърхности не позволяват безопасна работа и контрол на инструмента при неочаквани ситуации.

5) Използване и грижа за батерията a) Зареждайте само със зарядното

устройство, посочено от производителя.

Зарядно устройство, което е подходящо за един вид батериен пакет, може да създаде риск от пожар, когато се използва с друг батериен пакет.

b) Използвайте електроинструментите

само с батерийния пакет, проектиран за тях. Употребата на всякакви други

батерийни пакети може да създаде риск от нараняване и огън.

Когато батерийният пакет не се използва,

го съхранявайте далече от други метални предмети, като кламери, монети, ключове, гвоздеи, отвертки или други малки метални предмети, които биха могли да направят връзка между двете клеми. Свързването на клемите на батерията

може да предизвика експлозия или пожар.

d) При неправилна експлоатация е

възможно от батерията да изтече течност; избягвайте контакт. Ако случайно възникне контакт, изплакнете с вода. Ако течността влезе в досег с очите, потърсете допълнителна медицинска помощ.

Течността, изтекла от батерията, може да причини дразнене или изгаряния.

e) Не използвайте батериен пакет

или инструмент, който е повреден или модифициран. Повредените или

модифицирани батерии могат да проявят непредвидимо поведение, което да доведе до пожар, експлозия или риск от нараняване.

f) Не излагайте батерийния пакет или

инструмент на огън или прекомерна температура. Излагането на огън или

температура над 130 °C може да причини експлозия.

g) Следвайте всички инструкции за

зареждане и не зареждайте батерията или инструмента извън температурния диапазон, посочен в инструкциите.

Неправилното зареждане или зареждане при температури извън посочения диапазон може да повреди батерията и да увеличи риска от пожар.

6) Обслужване a) Вашият електроинструмент трябва да

се обслужва от квалифицирано лице, което използва само оригинални резервни части. Това ще гарантира

запазването на безопасността на електроинструмента.

b) Никога не обслужвайте повредени

батерийни пакети. Обслужването на

батерийните пакети трябва да се извършва само от производителя или оторизирани доставчици на услуги.

Page 19

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ПРОБИВАНЕ

1 ) Инструкции за безопасност за всички

операции

a) Носете антифони, докато извършвате

ударно пробиване.

може да доведе до загуба на слуха.

b) Дръжте електроинструмента само за

изолираната повърхност за захващане, когато извършвате операция, при която режещият аксесоар може да влезе в досег със скрито окабеляване.

Аксесоарът за рязане или крепежните елементи, влизащи в досег с проводник под напрежение, ще оставят откритите метални части на електроинструмента под напрежение и могат да причинят токов удар на оператора.

2) Инструкции за безопасност при използване на дълги свредла

a) Никога не работете с по-висока

скорост от максималната скорост на свредлото. При по-високи скорости свредлото може да се огъне, ако се остави да се върти свободно, без да влиза в досег с детайла, което води до нараняване.

b) Винаги започвайте да пробивате

с ниска скорост, когато върхът на свредлото е в досег с детайла При повисоки скорости свредлото може да се огъне, ако се остави да се върти свободно, без да влиза в досег с детайла, което води до нараняване.

c) Прилагайте налягане само по права

линия на свредлото и не прилагайте прекомерно налягане. Свредлата могат да се огъват, причинявайки счупване или загуба на контрол, което води до нараняване.

Излагането на шум

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА БАТЕРИЙНИЯ ПАКЕТ

a) Не демонтирайте, не отваряйте и не

разкъсвайте батерийния пакет.

b) Не свързвайте батерийния пакет на

късо. Не съхранявайте батерийните пакети небрежно в кутия или чекмедже, където могат да се свържат накъсо помежду си или да се свържат накъсо с проводими материали.

Когато батерийният пакет не се използва, го съхранявайте далеч от други метални предмети, като кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да направят връзка между двете клеми. Свързването на клемите на батерията може да предизвика експлозия или пожар.

c) Не излагайте батерийния пакет

на топлина или огън. Избягвайте

съхранение под пряка слънчева светлина.

d) Не излагайте батерийния пакет на

механични удари.

e) В случай на протичане на батерията,

не позволявайте течността да влезе в контакт с кожата или очите. Ако това се случи, изплакнете засегнатата област обилно с вода и потърсете медицинска

помощ. f) Пазете батерийния пакет чист и сух. g) Ако клемите на батерийния пакет бъдат

замърсени, ги почистете с чиста суха

кърпа. h) Батерийният пакет трябва да бъде

зареден преди употреба. Винаги

правете справка с тази инструкция и

прилагайте правилната процедура за

зареждане. i) Не зареждайте батерийния пакет,

когато няма да се използва. j) След продължителни периоди на

съхранение може да се наложи да

заредите и разредите батерийния

пакет няколко пъти, за да постигнете

оптимални резултати. k) Зареждайте само със зарядното

устройство, посочено от Cat®. Не

използвайте зарядно, различно

от предоставеното за употреба с

оборудването. l) Не използвайте батериен пакет, който

не е проектиран за използване с

оборудването. m) Съхранявайте батерийния пакет далеч

от достъпа на деца. n) Запазете оригиналната литература за

продукта за бъдещи справки. o) Извадете батерията от оборудването,

когато не го използвате. p) Изхвърляйте според изискванията. q) Не смесвайте батерии от различни

производители, капацитет, размер или

вид в едно и също устройство. r) Дръжте батерията далеч от микровълни

и високо налягане.

Page 20

СИМВОЛИ

За да се намали риска от нараняване, потребителят трябва да прочете ръководството с инструкции

Предупреждение

Носете защитни очила

Носете антифони

Носете прахова маска

Li-Ion

СПИСЪК С КОМПОНЕНТИ

1. БЕЗКЛЮЧОВ ПАТРОННИК

2. ПРЪСТЕН ЗА РЕГУЛИРАНЕ НА ВЪРТЯЩИЯ МОМЕНТ

3. УПРАВЛЕНИЕ НА ДВУСКОРОСТНАТА ПРЕДАВКА

4. УПРАВЛЕНИЕ НА ВЪРТЕНЕТО НАПРЕД И НАЗАД

5. ПРЕВКЛЮЧВАТЕЛ ЗА ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ

6. СВЕТОДИОДНА СВЕТЛИНА

7. БУТОН ЗА ОСВОБОЖДАВАНЕ НА АКУМУЛАТОРНИЯ БЛОК*

8. АКУМУЛАТОРЕН БЛОК*

9. ЩИПКА ЗА КОЛАН

* Не всички илюстрирани или описани аксесоари са включени в стандартната доставка.

Литиево-йонна батерия Този продукт е маркиран със символ, означаващ „разделно събиране“ за всички батерийни пакети и батерии. Той ще бъде рециклиран или разглобен, за да се намали въздействието върху околната среда. Батерийните пакети могат да бъдат опасни за околната среда и за човешкото здраве, тъй като те съдържат опасни вещества

Не изгаряйте

Батериите могат да попаднат в кръговрата на водата, ако бъдат изхвърлени неправилно, което може да бъде опасно за екосистемата. Не изхвърляйте отработени батерии като несортиран битов отпадък.

Излeзлите от употреба електрически продукти не бива да бъдат изхвърляни заедно с битовите отпадъци. Моля, използвайте рециклиращи съоръжения там, където има такива. Информация за рециклирането можете да получите от местните власти или от съответния търговец на дребно.

ТЕХНИЧЕСКИ ДАННИ

Обозначение на типа DX12 DX12.2 DX12B (12 - обозначение на машината, представител на ударната бормашина)

DX12 DX12.2 DX12B Напрежение 18V Скорост без натоварване 0-500/0-2000 /min Скорост на удара 0-8000/0-32000 bpm Максимален въртящ момент 65N.m Капацитет на патронника 13mm Брой позиции на патронника 22+1+1

Максимален капацитет на пробиване

Капацитет на батерията 2.0 Ah (DXB2) 4.0 Ah (DXB4) / Вход за зарядно устройство (DXC4) Изход за зарядно устройство (DXC4) Клас на защита на зарядното устройство /II / Тегло на машината 1.97 kg 2.25 kg 1.6 kg

Стомана 13mm Дърво 40mm Бетон 16mm

100-240V ~ 50/60Hz,95W

20 V 4 A

/ /

Page 21

ИНФОРМАЦИЯ ЗА ШУМА

Претеглено звуково налягане

KpA= 5 dB(A) Претеглена звукова мощност

KwA= 5 dB(A)

Носете антифони .

LpA: 92 dB (A)

LwA: 103 dB (A)

ИНФОРМАЦИЯ ЗА ВИБРАЦИИТЕ

Обща стойност на вибрациите (триаксиална векторна сума), определена според БДС EN 62841:

Ударно пробиване в бетон

Пробиване в метал

Декларираната обща стойност на вибрациите и декларираната стойност на емисиите на шум са измерени в съответствие със стандартен метод за измерване и могат да бъдат използвани за сравняване на един инструмент с друг. Декларираната обща стойност на вибрациите и декларираната емисия на шум може да се използва и за предварителна оценка на експозицията.

ПРЕДУПРЕЖДЕНИЕ:

електроинструмента може да се различава от декларираната стойност в зависимост от начините, по които инструментът се използва, в зависимост от детайла, който се обработва, и в зависимост от следните примери и други варианти за начина на използване на инструмента: Как се използва инструментът и материалите, които се режат или пробиват. Добро състояние и правилна поддръжка на инструмента. Използване на правилните аксесоари за инструмента и поддържането му остър и в добро състояние. Стегнат захват на ръкохватките и използване на противовибрационни и противошумови аксесоари. Употреба на инструмента според дизайна му и тези инструкции.

Този инструмент може да предизвика синдром на вибрация „ръка-рамо“, ако употребата му не се управлява адекватно.

ПРЕДУПРЕЖДЕНИЕ:

употреба трябва също да вземе предвид всички части от работния цикъл, като например времето, през което инструментът е изключен и когато работи на празен ход без реално да извършва работа. Това може значително да намали нивото на експозиция през общия работен период. Как да намалите риска от експозиция на вибрации и шум. Винаги използвайте остри длета, свредла и ножове. Грижете се за инструмента според тези инструкции и го поддържайте смазан (където е приложимо). Ако инструментът ще се използва редовно, инвестирайте в противовибрационни и противошумови аксесоари. Планирайте работния си график, за да разпределите употребата на високовибрационни инструменти в няколко отделни дни.

Стойността на емисиите на вибрации и шум при реално използване на

За да бъде точна, оценката на нивото на експозиция в реалните условия на

Стойност на вибрационните емисии: ah= 9.4 m/s Неопределеност Стойност на вибрационните емисии: Неопределеност

K = 1.5 m/s²

ah = 1.4 m/s

K = 1.5 m/s²

АКСЕСОАРИ

DX12 DX12.2 DX12B Щипка за колан 1 1 1 Батериен пакет 2 (DXB2) 2 (DXB4) / Зарядно устройство (DXC4)

Препоръчваме ви да закупувате вашите аксесоари от същия магазин, от който сте закупили инструмента. Направете справка с опаковката за аксесоари за повече подробности. Персоналът в магазина може да ви съдейства и да ви предложи съвет.

1 1 /

Page 22

ИНСТРУКЦИИ ЗА РАБОТА

ЗАБЕЛЕЖКА:

инструмента, прочетете внимателно книжката

с инструкции.

ПРЕДНАЗНАЧЕНИЕ

Машината е предназначена за завинтване и разхлабване на винтове, както и за пробиване в дърво, метал и пластмаса.

ПРЕДИ ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

1. ЗАРЕДЕТЕ АКУМУЛАТОРНИЯ БЛОК (ВЖ. ФИГ. A)

2. ПРОВЕРКА НА СЪСТОЯНИЕТО НА АКУМУЛАТОРНАТА БАТЕРИЯ (ВЖ. ФИГ. A)

5 Светодиодни светлини показват състоянието на заряд на батерията. Преди стартиране или след употреба натиснете бутона до светлините, за да проверите състоянието на заряд на батерията.

СГЛОБЯВАНЕ

1. ЗА ИЗВАЖДАНЕ ИЛИ ИНСТАЛИРАНЕ НА АКУМУЛАТОРНИЯ БЛОК (ВЖ. ФИГ. B)

Натиснете бутона за освобождаване на акумулаторния блок, за да го освободите и да го плъзнете извън инструмента. След презареждане го плъзнете обратно в инструмента. Простото натискане и лекият натиск

ще бъдат достатъчни.

РАБОТА

1. ПРЕВКЛЮЧВАТЕЛ ЗА ВКЛЮЧВАНЕ/ ИЗКЛЮЧВАНЕ (ВЖ. ФИГ. C)

Натиснете превключвателя за включване/изключване, за да стартирате, и го отпуснете, за да спрете пробиването. Превключвателят за включване/ изключване е снабден със спирачна функция, която спира патронника незабавно, когато бързо освободите превключвателя. Освен това той е превключвател с променлива скорост, който осигурява по-висока скорост и въртящ момент при увеличаване на натиска върху спусъка. Скоростта се контролира от степента на натискане на спусъка на превключвателя.

ПРЕДУПРЕЖДЕНИЕ:

продължително време на ниска скорост, защото ще

се отделя излишна вътрешна топлина.

ПРЕДУПРЕЖДЕНИЕ:

претоварване, незабавно освободете превключвателя за включване/изключване, за да избегнете прегряване на двигателя.

2. БЛОКИРАНЕ НА ПРЕВКЛЮЧВАТЕЛЯ

Спусъкът на превключвателя може да бъде заключен в положение OFF (Изключено). Това спомага за намаляване на възможността за случайно стартиране, когато уредът не се използва. За да заключите спусъка на превключвателя, поставете регулатора на въртенето в централно положение.

3. УПРАВЛЕНИЕ НА ВЪРТЕНЕТО НАПРЕД И НАЗАД (ВЖ. ФИГ. C)

Преди да използвате

Не работете

Когато възникне

Въртене напред: Натиснете и задръжте " " от задната страна на корпуса до предната страна на корпуса за пробиване.

Обратно въртене: Натиснете и задръжте" " от предната страна на корпуса до задната страна на корпуса за изваждане на свредлата.

ПРЕДУПРЕЖДЕНИЕ:

посоката на въртене, докато инструментът се върти,

а изчакайте да спре.

4. УПРАВЛЕНИЕ НА ДВУСКОРОСТНА ПРЕДАВКА (ВЖ. ФИГ. D)

Бормашината е снабдена с двускоростно управление на предавките, предназначено за пробиване или задвижване при скорости LO (маркировката е 1) или HI (маркировката е 2). В горната част на бормашината е разположен плъзгащ се превключвател, с който се избира скорост LO или HI. Когато използвате бормашината в диапазона на скорост LO, скоростта ще се намали и бормашината ще има по-голяма мощност и въртящ момент. Когато използвате бормашината в диапазона на скорост HI, скоростта ще се увеличи и бормашината ще има по-малка мощност и въртящ момент.

ПРЕДАВКА I

Нискоскоростен диапазон: за завинтване или работа с голям диаметър на пробиване

ПРЕДАВКА II

Високоскоростен диапазон: за работа с малък диаметър на пробиване

ПРЕДУПРЕЖДЕНИЕ:

повреда на предавките, винаги изчаквайте патронникът да спре напълно, преди да промените посоката на въртене или управлението на двускоростната предавка.

ПРЕДУПРЕЖДЕНИЕ:

претоварване на високоскоростната предавка, превключете на нискоскоростната предавка, за да избегнете прегряване на двигателя.

5. РЕГУЛИРАНЕ НА ПАТРОННИКА (ВЖ. ФИГ. E)

За да отворите челюстите на патронника, завъртете предната част на патронника. Поставете свредлото между челюстите на патронника и завъртете предната част в обратна посока. Уверете се, че свредлото е в центъра на челюстите на патронника. Накрая завъртете здраво предната секция на патронника в противоположни посоки. Свредлото вече е застопорено в патронника.

6. РЕГУЛИРАНЕ НА ВЪРТЯЩИЯ МОМЕНТ (ВЖ. ФИГ. F)

Въртящият момент се регулира чрез завъртане на пръстена за регулиране на въртящия момент. Въртящият момент е по-голям, когато пръстенът за регулиране на въртящия момент е настроен на по-висока настройка. Въртящият момент е по-малък, когато пръстенът за регулиране на въртящия момент е настроен на по-ниска настройка. Направете настройката, както следва:

1 - 4 за завиване на малки винтове 5 - 9 за завиване на винтове в мек материал

за завиване на винтове в мек и твърд

10 - 14

материал

15 - 21 за завиване на винтове в твърдо дърво

22 за завиване на по-големи винтове

Никога не променяйте

За да предотвратите

когато често се случва

Page 23

за тежко пробиване за пробиване в зидария и бетон

7. АВТОМАТИЧНО ЗАКЛЮЧВАНЕ НА ШПИНДЕЛА

Автоматичното заключване на шпиндела ви позволява да го използвате като обикновена отвертка. Можете да направите допълнително завъртане, за да затегнете здраво винт, да разхлабите много стегнат винт или да продължите да работите, когато енергията на батерията е изчерпана. За целите на ръчната отвертка патронникът се заключва автоматично, когато инструментът е изключен.

8. ИЗПОЛЗВАНЕ НА СВЕТОДИОДНАТА СВЕТЛИНА

За да включите светлината, просто натиснете превключвателя за включване/изключване. Когато освободите превключвателя за включване/изключване, светлината ще бъде изключена. Светодиодното осветление увеличава видимостта

- чудесно за тъмни или затворени помещения. Светодиодът е и индикатор за капацитета на батерията. Той ще мига, когато захранването се изтощи.

9. ЩИПКА ЗА КОЛАН

Завийте щипката за колан към инструмента с винта. Щипката за колан може да бъде закачена на колана или на джоба ви и т.н.

10. ПРОБИВАНЕ

Когато пробивате в твърда гладка повърхност, използвайте централен перфоратор, за да маркирате желаното място на отвора. Това ще попречи на свредлото да се изплъзне от центъра при започване на пробиването на отвора. Дръжте инструмента здраво и поставете върха на свредлото в точката, която трябва да се пробие. Натиснете спусъка на превключвателя, за да стартирате инструмента. Преместете свредлото в обработвания детайл, като прилагате достатъчен натиск, само за да поддържате свредлото в режещо положение. Не прилагайте сила или страничен натиск, за да удължите отвора. Ако искате да активирате функцията за пробиване (За пробиване на метал, дърво или пластмаса), завъртете пръстена за регулиране на въртящия момент в позиция за пробиване. Ако искате да активирате ударната функция (За зидария или бетон), завъртете пръстена за регулиране на въртящия момент в положение за чук.

ПРЕДУПРЕЖДЕНИЕ:

карбид трябва винаги да се използват за бетон и зидария. Когато пробивате в метал, използвайте само свредла HSS в добро състояние. Винаги използвайте магнитен държач за свредла (не е включен в комплекта), когато използвате къси накрайници за винтоверти. При завинтване на винтове нанесете малко количество течен сапун или подобен продукт върху резбата на винта, за да улесните поставянето му.

11. ЗАЩИТА СРЕЩУ ПРЕТОВАРВАНЕ

При претоварване двигателят спира. Незабавно спрете натоварването на машината и я оставете да се охлади за около 30 секунди на най-високата скорост на празен ход.

Свредлата от волфрамов

12. ЗАЩИТА СРЕЩУ ПРЕТОВАРВАНЕ В ЗАВИСИМОСТ ОТ ТЕМПЕРАТУРАТА

Когато се използва по предназначение, ел. инструментът не може да се претовари. Когато натоварването е твърде високо или допустимата температура на батерията от 75 °С е надвишена, електронното управление изключва ел .инструмента, докато температурата не достигне оптималния температурен диапазон отново.

13. ЗАЩИТА СРЕЩУ ДЪЛБОКО РАЗРЕЖДАНЕ

Литиево-йонната батерия е защитена срещу дълбоко разреждане чрез „Защитна система срещу разреждане“. Когато батерията е празна, машината е изключена чрез защитната верига: поставеният инструментът вече не се върти.

РЕШЕНИЕ НА ПРОБЛЕМА

1. ЗАЩО ВИНТОВЕРТЪТ НЕ СЕ ВКЛЮЧВА, КОГАТО НАТИСНЕТЕ КЛЮЧА?

Ключът за въртене напред/назад, който е в горната част на спусъка, се намира в заключено положение. Отключете ключа за въртене напред/назад и го поставете в необходимото положение за въртене. Натиснете спусъка и винтовертът ще започне да се върти.

2. ВИНТОВЕРТЪТ СПИРА ПРЕДИ ВИНТЪТ ДА Е ЗАТЕГНАТ ДОКРАЙ. ЗАЩО?

Проверете позицията на регулиращия пръстен за въртящия момент; можете да откриете регулиращия пръстен за въртящия момент между патронника и корпуса на винтоверта. Позиция 1 е най-ниският въртящ момент (сила за завиване на винт), а позиция 22 е най-високият въртящ се момент (сила за завиване на винт). Позиция е за пробиване. Позиция е за ударно пробиване. Регулирайте пръстена за въртящия момент на по-висока позиция за получаване на най-добър резултат.

3. ПРИЧИНИ ЗА РАЗЛИЧНИЯ ЖИВОТ НА БАТЕРИЙНИТЕ ПАКЕТИ

Проблеми по време на зареждането и неизползване на батерийния пакет за продължителен период от време намаляват живота на батерийния пакет. Това може да се коригира след неколкократно зареждане и разреждане при зареждане и работа. Тежките условия на работа ще изтощят батерийния пакет по-бързо от по-леките условия на работа. Не презареждайте батерийния пакет под 0 °C и над 40 °C, тъй като това ще повлияе на качеството на работата.

ПОДДРЪЖКА

Преди да пристъпите към каквото и да било регулиране, обслужване или поддръжка, първо извадете батерийния пакет от инструмента.

Вашият електроинструмент не се нуждае от допълнително смазване или поддръжка. Вашият електроинструмент не съдържа никакви детайли, които да се обслужват от потребителя. Никога не

Page 24

използвайте вода или химически препарати за почистване на електроинструмента. Почиствайте го със суха кърпа. Винаги съхранявайте вашия електроинструмент на сухо място. Поддържайте вентилационните отвори на двигателя чисти. Поддържайте всички бутони за управление чисти от прах. От време на време може да виждате искри през вентилационните отвори. Това е нормално и няма да повреди вашия електроинструмент.

ЗА ИНСТРУМЕНТИ С БАТЕРИИ

Диапазонът на околната температура за употреба и съхранението на инструмента и батерията е 0 °C45 °C. Препоръчителният температурен диапазон на околната среда за зареждащата система по време на зареждане е 0 °C-40 °C.

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Излeзлите от употреба електрически продукти не бива да бъдат изхвърляни заедно с

битовите отпадъци. Моля, рециклирайте, където съществуват съоръжения. Информация за рециклирането можете да получите от местните власти или от съответния търговец на дребно.

ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

Ние, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

Декларираме, че продуктът Описание

ударно действие

Type

на машината, представител на ударната бормашина)

Функция

Отговаря на следните Директиви:

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

както и на стандартите:

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

Лице, оторизирано да изготвя техническото досие,

Име: Marcel Filz Адрес: POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

Акумулаторна бормашина с

DX12 DX12.2 DX12B (12-обозначение

Пробиване

2022/5/8 Allen Ding Заместник-главен инженер, отговарящ за тестването и сертифицирането Positec Technology (Китай) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

Page 25

EREDETI HASZNÁLATI UTASÍTÁS

TERMÉKBIZTONSÁG ELEKTROMOS KÉZISZERSZÁMOK

BIZTONSÁGOS HASZNÁLATÁVAL KAPCSOLATOS ÁLTALÁNOS

FIGYELMEZTETÉSEK

FIGYELEM: Olvassa el az összes,

ehhez az elektromos kéziszerszámhoz

mellékelt biztonsági gyelmeztetést, utasítást és részletes ismertetést, illetve tekintse meg az ábrákat. Az alább felsorolt

utasítások bármelyikének gyelmen kívül hagyása áramütést, tüzet és/vagy súlyos testi sérüléseket eredményezhet.

Őrizzen meg az összes gyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

A gyelmeztetésekben használatos “elektromos kéziszerszám” kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.

1) A munkaterület biztonsága

a) A munkaterületet tartsa tisztán és jól

megvilágítva. A zsúfolt vagy sötét munkaterület

balesethez vezethet.

b) Ne üzemeltessen elektromos

kéziszerszámot robbanékony légkörben, például gyúlékony folyadékok, gázok vagy por jelenléte mellett. Az elektromos

kéziszerszámok használata során szikrák keletkeznek, amelyek hatására a por vagy gáz kigyulladhat.

c) Elektromos kéziszerszámok működtetése

közben tartsa távol a gyermekeket és bámészkodókat. A gyelem elterelése

kontrollvesztést eredményezhet.

2) Elektromos biztonság a) Az elektromos kéziszerszámok

csatlakozó dugaszának találnia

kell a csatlakozó aljzathoz. Soha, semmilyen módon ne módosítsa a csatlakozó dugaszt. Földelt elektromos kéziszerszámokkal ne használjon adaptert. Ha eredeti, módosítatlan csatlakozó

dugaszt és megfelelő csatlakozó aljzatot használ, azzal csökkenti az áramütés kockázatát.

b) Ne érintse meg a földelt felületeket,

például csöveket, radiátorokat, tűzhelyeket vagy hűtőszekrényeket. Ha a

test földelt, nagyobb az áramütés kockázata.

c) Ne tegye ki esőnek vagy nedves

körülményeknek az elektromos kéziszerszámokat. Ha egy elektromos

kéziszerszámba víz kerül, megnő az áramütés kockázata.

d) Vigyázzon a szerszám kábelére. Soha ne

hordozza, húzogassa vagy húzza ki az

áramból az elektromos kéziszerszámot

a kábelnél fogva. A kábelt tartsa távol a hőtől, olajtól, éles peremektől vagy mozgó részektől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.

e) Ha az elektromos kéziszerszámot

szabadtérben üzemelteti, használjon külső használatra alkalmas hosszabbítót.

A külső használatra alkalmas kábel használatával csökken az áramütés kockázata.

f) Ha elkerülhetetlen, hogy az elektromos

kéziszerszámot nedves helyen működtesse, használjon maradékáramműködtetésű megszakító (RCD) védelemmel rendelkező áramforrást. A

maradékáram-működtetésű megszakító használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Az elektromos kéziszerszám

működtetése közben maradjon éber, gyeljen arra, amit csinál, és használja a józan eszét. Ne működtesse az elektromos kéziszerszámot fáradtan, illetve gyógyszerek, alkohol vagy drogok hatása alatt áll. Egy pillanatnyi gyelmetlenség

az elektromos kéziszerszámok működtetése közben súlyos sérülésekhez vezethet.

b) Használjon személyi védőfelszereléseket.

Mindig használjon szemvédelmet. A

személyi védőfelszerelés, például pormaszk, csúszásmentes biztonsági lábbeli, védősisak vagy szükség esetén hallásvédelem használatával csökkenthető a személyi sérülések kockázata.

c) Kerülje el, hogy a szerszám véletlenül

működésbe lépjen. Mielőtt az elektromos kéziszerszámot áramhoz csatlakoztatná, behelyezné az akkumulátort, felemelné vagy költöztetné a szerszámot, ellenőrizze hogy a kapcsoló a “ki” helyzetbe legyen állítva. Ha a szerszám

hordozásakor ujját a kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetekhez vezethet.

d) Mielőtt az elektromos kéziszerszámot

bekapcsolná, távolítson el róla minden állítókulcsot. Ha az elektromos kéziszerszám

forgórészein állítókulcs marad, az személyi sérüléshez vezethet.

e) Ne próbáljon túl messzire nyúlni. Mindig

vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát. Ez segít, hogy váratlan

helyzetekben uralja az elektromos kéziszerszámot.

f) Viseljen megfelelő öltözéket. Ne viseljen

bő ruházatot vagy hosszú ékszert. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A bő ruházatot, hosszú ékszert

vagy hosszú hajat bekaphatják a mozgó elemek.

g) Ha a szerszámhoz porszívó vagy -gyűjtő

is csatlakoztatható, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról. A porgyűjtő használatával

csökkenthetőek a porral kapcsolatos kockázatok.

h) Ne hagyja, hogy a szerszám gyakori

használata túl elbizakodottá tegye, és hogy ezáltal gyelmen kívül hagyja a szerszám biztonsági követelményeit.

Page 26

A másodperc töredéke is elég ahhoz, hogy egy gyelmetlen mozdulat súlyos sérüléshez vezessen.

4) Az elektromos kéziszerszám használata

és karbantartása

a) Ne erőltesse az elektromos

kéziszerszámot. Mindig megfelelő elektromos kéziszerszámot használjon.

Ha a megfelelő elektromos kéziszerszámot használja, azzal a rendeltetési területén jobban és biztonságosabban elvégezhető a munka.

b) Ne használja az elektromos

kéziszerszámot, ha azt nem lehet kikapcsolni. Ha egy elektromos kéziszerszám

nem szabályozható a kapcsolóval, az veszélyes, és javításra szorul.

c) Húzza ki a csatlakozó dugaszt az

áramellátást biztosító aljzatból, és/vagy távolítsa el a kivehető akkucsomagot a szerszámból, ha beállításokat vagy tartozékcserét hajt végre, vagy ha a szerszámot elraktározza. Ezekkel a

megelőző biztonsági intézkedésekkel csökken annak a kockázata, hogy a kéziszerszám véletlenül bekapcsoljon.

d) Az elektromos kéziszerszámokat

használaton kívül tartsa a gyermekektől távol, és ne hagyja, hogy a szerszámot vagy ezeket az utasításokat nem ismerő személyek működtessék azt. A

tapasztalatlan felhasználók kezében az elektromos

kéziszerszámok veszélyessé válnak.

e) Az elektromos kéziszerszámok és

tartozékaik karbantartása. Ellenőrizze, hogy a mozgó elemek megfelelően helyezkednek-e el és nem szorultak-e be, az alkatrészek épek, és semmilyen

más hiba nincs kihatással az elektromos

kéziszerszám működésére. Ha sérülést talál, használat előtt javíttassa meg a szerszámot. A nem megfelelően karbantartott elektromos kéziszerszámok sok balesetet okoznak.

f) A vágószerszámokat tartsa tisztán, és

gyeljen, hogy élesek maradjanak. A

megfelelően karbantartott, éles vágószerszámok ritkábban akadnak meg, és egyszerűbben irányíthatóak.

g) Az elektromos kéziszerszámot, a

kiegészítőket és fejeket használja a fenti utasításoknak megfelelően, gyelembe véve a munkakörülményeket és az elvégzendő munkát. Ha az elektromos

kéziszerszámot nem rendeltetésszerűen használja, az veszélyhelyzetet teremthet.

h) Őrizze szárazon, tisztán, olaj- és

zsírmentesen a szerszám fogantyúit és megragadási részeit. A csúszos fogantyúk és

megragadási részek főleg váratlan helyzetekben akadályozzák a szerszám biztonságos megfogását, kezelését és irányítását.

5) Az akkumulátoros kéziszerszám

használata és karbantartása

a) Csak a gyártó által javasolt töltővel

töltse fel. Ha egy adott akkumulátorhoz

megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.

b) Az elektromos kéziszerszámokat csak

a kijelölt akkumulátorokkal használja.

Ha más akkumulátorokat használ, az sérülés- és tűzveszélyes.

c) Az akkumulátorokat használaton

kívül tartsa a fémtárgyaktól, például gémkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az

akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

d) Nem megfelelő körülmények között az

akkumulátorból folyadék szivároghat; kerülje az érintkezést ezzel a folyadékkal. Véletlen érintkezés esetén mossa le vízzel. Ha a folyadék szembe

kerül, mossa ki vízzel, és forduljon orvoshoz. Az akkumulátorból szivárgó folyadék irritációt vagy égési sérülést okozhat.

e) Ne használjon károsodott vagy

módosított akkucsomagot vagy szerszámot. A károsodott vagy módosított

akkucsomagok használata előreláthatatlan következményekkel jár, mert ezek felgyulladhatnak, felrobbanhatnak vagy személyi sérüléseket okozhatnak.

f) Óvja az akkucsomagot és a szerszámot

a tűztől vagy a magas hőmérsékletektől.

A 130°C-t meghaladó hőmérséklet vagy tűz robbanást okozhat.

g) Tartsa be az összes újratöltési utasítást

és az akkucsomagot vagy a szerszámot

csak az utasításokban megadott

hőmérsékleti tartományban töltse újra.

Az előírásoktól vagy a megengedett hőmérsékleti tartománytól eltérő töltési folyamat az akkucsomag károsodását okozhatja, és növeli a tűzveszély kockázatát.

6) Szerviz a) Az elektromos kéziszerszámot csak

képzett szerelő javíthatja megfelelő cserealkatrészekkel. Ez biztosítja az

elektromos kéziszerszám biztonságos működését.

b) Soha ne szervizelje a károsodott

akkucsomagokat. A károsodott akkucsomagok

szervizelését csak a gyártó vagy az erre felhatalmazott szervizközpontok hajthatják végre.

BIZTONSGÁGI

ELŐÍRÁSOK FÚRÓGÉPEKHEZ

1) Biztonsági utasítások minden művelethez a) Ütvefúráshoz viseljen fülvédőt. A zaj a

hallóképesség elvesztéséhez vezethet.

b) Ha fennáll a veszély, hogy a vágótartozék

rejtett vezetékeket érint, az elektromos

kéziszerszámot tartsa szigetelt

tapadófelület mellett. Ha a vágótartozék feszültség alatt álló vezetéket érint, az elektromos kéziszerszám külső fémalkatrészei feszültség alá kerülhetnek, aminek hatására a szerszám működtetője áramütést szenvedhet.

2) Biztonsági utasítások a hosszú fúrók használatakor

a) Ne használja a fúró maximális névleges

Page 27

fordulatszámánál nagyobb sebességet. Nagyobb fordulatszámon a fúrószár elhajolhat, ha szabadon foroghat a munkadarab megérintése nélkül, ami személyi sérülést okozhat.

b) A fúrást mindig alacsony fordulatszámon

kezdje a fúrófej érintésével a munkadarabbal. Nagyobb fordulatszámon a fúrószár elhajolhat, ha szabadon

foroghat a munkadarab megérintése

nélkül, ami személyi sérülést okozhat.

c) A nyomást csak akkor használja, ha

közvetlenül a fúrószerszámhoz igazodik, ne használjon túlzott nyomást. A fúrószár kanyarodik, és sérülést vagy elvesztést okoz, ami személyi sérülést okozhat.

akkumulátort.

m) Az akkumulátor gyermekektől távol

tartandó.

n) Őrizze meg a termékhez mellékelt

utasításokat, a későbbiekben szüksége lehet ezekre.

o) Amikor a szerszámot nem használja,

vegye ki belőle az akkumulátort.

p) Ártalmatlanításnál megfelelően járjon el. q) Ne helyezzen be különböző gyártóktól

származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.

r) Tartsa távol az akkumulátort

mikrohullámoktól és nagy nyomástól.

AZ AKKUMULÁTORRAL

KAPCSOLATOS BIZTONSÁGI

FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa

fel és ne vágja meg.

b) Ne zárja rövidre az akkumulátort.

Az akkumulátorokat ne tárolja olyan dobozban vagy ókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja.

Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

c) Ne tegye ki hőnek vagy tűznek az

akkumulátort. Ne tárolja közvetlen

napfényben. d) Az akkumulátort ne tegye ki ütésnek. e) Ha az akkumulátor szivárog, vigyázzon,

hogy a folyadék ne kerüljön a bőrre

vagy szembe. Amennyiben a bőrre vagy

szembe kerül, az érintett területet mossa

le bő vízzel, és forduljon orvoshoz. f) Vigyázzon, hogy az akkumulátor tiszta és

száraz maradjon.

g) Ha az akkumulátor pólusaira

szennyeződés kerül, azt egy tiszta, száraz

ruhával törölje le. h) Az akkumulátort használat előtt fel kell

tölteni. A töltést mindig az utasításoknak

megfelelően, helyes eljárást használva

végezze. i) Használaton kívül ne hagyja töltőn az

akkumulátort. j) Hosszan tartó tárolást követően

a maximális teljesítmény elérése

érdekében szükséges lehet, hogy az

akkumulátort többször feltöltse és

lemerítse.

k) Csak a Cat® által javasolt töltővel

töltse fel. Kizárólag a készülékhez való

használatra mellékelt töltőt használja. l) Ne használjon a készülékkel való

használatra tervezettől eltérő

SZIMBÓLUMOK

A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat

Figyelmeztetés

Viseljen szemvédőt

Viseljen fülvédőt

Viseljen pormaszkot

Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják

Li-Ion

vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.

Ne dobja tűzbe

Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél

Page 28

ALKATRÉSZLISTA

1. KULCS NÉLKÜLI TOKMÁNY

2. NYOMATÉKBEÁLLÍTÓ GYŰRŰ

3. KÉTFOKOZATÚ HAJTÁSÁTKAPCSOLÓ

4. FORGÁSIRÁNY-KAPCSOLÓ

5. FŐKAPCSOLÓ

6. LED-LÁMPA

7. AKKUMULÁTOR KIOLDÓ GOMB*

8. AKKUMULÁTOR*

9. ÖVCSÍPTETŐ

* Nem minden ábrázolt vagy ismertetett tartozék része az alapcsomagnak.

MŰSZAKI ADATOK

Típus megnevezése DX12 DX12.2 DX12B (12 − a gép megnevezése, ütvefúrógép típus)

DX12 DX12.2 DX12B Feszültség 18V Üresjárati sebesség 0-500/0-2000 /min Ütésszám 0-8000/0-32000 bpm Max. forgatónyomaték 65N.m Tokmány mérete 13mm

A tengelykapcsoló pozíciók száma 22+1+1

Max. fúróteljesítmény

Akkumulátor teljesítmény 2.0 Ah (DXB2) 4.0 Ah (DXB4) / Töltő bemenet (DXC4) Töltő kimenet (DXC4) A töltő védelmi osztálya /II / Gép súlya 1.97 kg 2.25 kg 1.6 kg

Acél 13mm

Fa 40mm

Beton 16mm

100-240V ~ 50/60Hz,95W

20 V 4 A

/ /

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint

KpA= 5 dB(A) A-súlyozású hangerő LwA: 103 dB (A)

KwA= 5 dB(A)

Viseljen fülvédőt .

REZGÉSÉRTÉKEK

Az EN62841 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriálisösszeg) a következő:

Ütvefúrás betonban

Fúrás fémbe

Rezgéskibocsátás: ah= 9.4 m/s Bizonytalanság K = 1.5 m/s² Rezgéskibocsátás: ah = 1.4 m/s Bizonytalanság K = 1.5 m/s²

LpA: 92 dB (A)

Page 29

A vibráció és a zaj bejelentett összértékét szabványos mérési módszerrel állapították meg, és ezeket az értékeket két szerszám összehasonlításához is fel lehet használni. A vibráció és a zaj bejelentett összértékeit a rezgéseknek és zajártalomnak való kitettség előzetes felbecsléséhez is fel lehet használni.

FIGYELEM: A kéziszerszám aktuális használatakor mérhető vibráció és zajkibocsátási értékek eltérhetnek

a bejelentett értékektől, mert nagyban függnek a szerszám használati módjától és a megmunkált alkatrész típusától. Íme néhány példa és eltérő érték a szerszám használatától függően: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak. Az eszköz jó állapotban van-e, megfelelően karbantartják-e. Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen, és jó állapotban maradjon. A fogantyú megragadásának erősségétől és az esetleg használt vibrációs- és zajcsökkentő tartozék típusától. A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények

között gyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet. A vibrációnak és zajnak való kitettség kockázatának csökkentése. MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha a szerszám rendszeres használatát tervezik, akkor megéri a vibráció- és zajcsökkentő tartozékok beszerzése. Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

TARTOZÉKOK

DX12 DX12.2 DX12B Övcsíptető 1 1 1 Akkumulátor 2 (DXB2) 2 (DXB4) / Akkumulátortöltő (DXC4)

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS:

olvassa el gyelmesen a használati útmutatót.

RENDELTETÉSSZERŰ HASZNÁLAT

A szerszámgép elsősorban csavarok beütésére és meglazítására, valamint fába, fémbe és műanyagba történő furásra szolgál.

ÜZEMBE HELYEZÉS ELŐTT

1. TÖLTSE FEL AZ AKKUMULÁTORT (LÁSD A.

ÁBRA)

2. AZ AKKUMULÁTOR TÖLTÖTTSÉGI ÁLLAPOTÁNAK ELLENŐRZÉSE (LÁSD A.

ÁBRA)

5 LED-lámpa jelzi az akkumulátor töltöttségi szintjét. Indítás előtt vagy használat után nyomja meg a lámpák melletti gombot az akkumulátor töltöttségi szintjének ellenőrzéséhez.

ÖSSZESZERELÉS

1. AZ AKKUMULÁTOR ELTÁVOLÍTÁSA VAGY BEHELYEZÉSE (LÁSD A B. ÁBRÁT)

Nyomja le az akkumulátoregység kioldó gombot a kioldáshoz, és csúsztassa ki az akkumulátoregységet a szerszámból. Feltöltés után csúsztassa vissza a szerszámba. Egyszeri és enyhe nyomás elegendő lesz.

A szerszám használata előtt

1 1 /

MŰKÖDTETÉS

1. FŐKAPCSOLÓ (LÁSD A C. ÁBRÁT)

A fúrógép indításához nyomja le a főkapcsolót, a fúrógép leállításához pedig engedje el. A főkapcsoló fék funkcióval van ellátva, amely a kapcsoló gyors elengedésekor azonnal leállítja a fúrótokmány forgását. Ez egyben egy változtatható sebességű kapcsoló is, amely nagyobb sebességet és nyomatékot biztosít a megnövelt kioldónyomással. A sebességet a kapcsoló kioldójának lenyomásával lehet szabályozni.

FIGYELEM:

alacsony fordulatszámon, mert belsőleg felesleges hő

keletkezik.

FIGYELEM:

főkapcsolót, hogy elkerülje a motor túlmelegedését.

2. A KAPCSOLÓ LEZÁRÁSA

A kapcsoló kioldóját OFF állásban lehet rögzíteni. Ez segít a használaton kívüli véletlen indítás lehetőségének csökkentését. A kapcsoló kioldó gombjának zárolásához helyezze a forgatásvezérlőt középső állásba.

3. FORGÁSIRÁNY-KAPCSOLÓ (LÁSD A C.

ÁBRÁT)

Előrefelé forgatás: A fúráshoz nyomja előre a " " gombot a szerszámtest hátsó oldaláról az elülsőre. Fordított irányú forgatás: Húzza visszafelé a " " gombot a szerszámtest elülső oldaláról a hátsóra a fúrószárak eltávolításához.

Ne működtesse a motort hosszú ideig

Túlterhelés esetén azonnal engedje fel a

Page 30

FIGYELEM:

amíg a szerszám forog, várjon, amíg megáll.

4. KÉTFOKOZATÚ HAJTÁSÁTKAPCSOLÓ (LÁSD A D. ÁBRÁT)

A fúrógép kétfokozatú hajtásátváltás-kapcsolóval rendelkezik, amelyet LO (1-es jel) vagy HI (2-es jel) sebességgel történő fúráshoz vagy menetfúráshoz terveztek. A fúrógép tetején található egy tolókapcsoló a LO vagy HI sebesség kiválasztásához. Ha a fúrót a LO sebességtartományban használja, a fordulatszám csökken, és a fúró nagyobb teljesítményt és nyomatékot biztosít. Ha a fúrót a HI sebességtartományban használja, a sebesség nő, és a fúró kisebb teljesítményű és nyomatékú lesz.

I-ES FOKOZAT

Alacsony fordulatszám-tartomány: csavarozáshoz vagy nagy fúrási átmérőjű munkákhoz

II-ES FOKOZAT

Nagy sebességtartomány: kis fúrási átmérőjű munkákhoz

FIGYELEM:

elkerülése érdekében mindig hagyja, hogy a tokmány teljesen megálljon, mielőtt a forgásirányt vagy a kétfokozatú hajtásátkapcsolót megváltoztatná.

FIGYELEM:

sebességfokozaton gyakran túlterhelés lép fel, kapcsoljon át az alacsony sebességfokozatra, hogy elkerülje a motor túlmelegedését.

5. A TOKMÁNY BEÁLLÍTÁSA (LÁSD AZ E. ÁBRÁT)

A tokmány pofáinak kinyitásához forgassa el a tokmány elülső részét. Helyezze be a fúrószárat a tokmány pofái közé, és forgassa

el az elülső részt az ellenkező irányba. Ellenőrizze, hogy a fúrószár a tokmánypofák közepén van-e. Végül erőteljesen forgassa el az elülső tokmányrészt az ellenkező irányba. A fúrószára most már be van szorítva a tokmányba.

6. A NYOMATÉK BEÁLLÍTÁSA (LÁSD AZ F. ÁBRÁT)

A nyomatékot a nyomatékbeállító gyűrű elforgatásával lehet beállítani. A nyomaték nagyobb, ha a nyomatékbeállító gyűrűt egy magasabb fokozatra állítja. A nyomaték kisebb, ha a nyomatékbeállító gyűrű alacsonyabb fokozatra van állítva. A beállítást az alábbiak szerint végezze el:

1 - 4 kis csavarok csavarozásához 5 - 9 puha anyagba való csavarozáshoz

puha és kemény anyagba való

10 - 14

csavarozáshoz

15 - 21 kemény faanyagba való csavarozáshoz

22 nagyobb csavarok csavarozásához

kemény faanyag fúrásához falazat és beton fúrásához

7. AUTOMATIKUS ORSÓZÁR

Az automatikus orsózár lehetővé teszi, hogy normál csavarhúzóként használja a szerszámot. Egy extra csavarással erősen meghúzhat egy csavart, meglazíthat egy nagyon szoros csavart, vagy folytathatja a munkát, ha az akkumulátor lemerült. Kézi csavarhúzás esetén a tokmány automatikusan lezáródik, amikor a szerszám ki van kapcsolva.

Soha ne változtassa meg a forgásirányt,

A fogaskerekek sérülésének

Ha a nagy sebességű

8. A LED-LÁMPA HASZNÁLATA

A lámpa bekapcsolásához egyszerűen nyomja meg a főkapcsolót. Amikor elengedi a főkapcsolót, a lámpa kialszik. A LED-lámpa növeli a láthatóságot - nagyszerű sötét vagy zárt területen. A LED az akkumulátor kapacitásának jelzője is. Villogni kezd, ha az akkumulátor töltöttségi szintje lecsökken.

9. ÖVCSÍPTETŐ

A csavarral erősítse az övcsipeszt a szerszámra. Az övcsipeszt az övére vagy zsebére stb. akaszthatja.

10. FÚRÁS

Ha kemény, sima felületbe fúr, használjon egy központjelölő lyukasztót a kívánt furat helyének megjelöléséhez. Ez megakadályozza, hogy a fúrószár a furat megkezdésekor kicsússzon a középpontból.Tartsa erősen a szerszámot, és helyezze a fúrószár hegyét a fúrandó pontra. A szerszám indításához nyomja le a kapcsoló kioldóját. Mozgassa a fúrószárat a munkadarabba, és csak annyi nyomást gyakoroljon, hogy a fúrószár tovább vágjon. Ne erőltesse vagy ne gyakoroljon oldalirányú nyomást a furat megnyújtásához.Ha aktiválni szeretné a fúró funkciót (fém, fa vagy műanyag fúrásához), fordítsa a nyomatékbeállító gyűrűt a fúró állásba. Ha az ütőfunkciót szeretné aktiválni (falazáshoz vagy betonhoz), fordítsa a nyomatékbeállító gyűrűt a kalapács állásba.

FIGYELEM:

volfrámkarbid fúrószárakat kell használni. Fémben történő fúráskor csak jó állapotú HSS fúrószárakat használjon.Rövid csavarhúzó fúrószárak használatakor mindig használjon mágneses fúrószártartót (nem tartozék). Csavarbehajtáskor a csavarmenetre kis mennyiségű folyékony szappant vagy hasonlót kenjen, hogy megkönnyítse a behelyezést.

11.OVERLOAD PROTECTION

Túlterhelés esetén a motor leáll. A fúrógépet azonnal tehermentesítse, és hagyja kb. 30 másodpercig a legnagyobb üresjárati fordulatszámon hűlni.

12. HŐMÉRSÉKLETFÜGGŐ TÚLTERHELÉS ELLENI VÉDELEM

Rendeltetésszerű használat esetén az elektromos szerszám nem lehet túlterhelésnek kitéve. Ha a terhelés túl nagy, vagy az akkumulátor megengedett 75 °C-os hőmérsékletét túllépik, az elektronikus vezérlés kikapcsolja az elektromos szerszámot, amíg a hőmérséklet ismét az optimális hőmérsékleti tartományba nem kerül.

13. MÉLYKISÜLÉS ELLENI VÉDELEM

A Li-ion akkumulátort a „kisütésvédelmi rendszer” védi a mélykisülés ellen. Ha az akkumulátor lemerül, a gép egy védőáramkör segítségével kikapcsol: A behelyezett szerszám nem forog tovább.

A betonhoz és falazathoz mindig

Page 31

HIBAELHÁRÍTÁS

1. MIÉRT NEM KAPCSOL BE A FÚRÓ, HA MEGNYOMOM A KAPCSOLÓT?

A ravasz felső részén található forgásirány-szabályozó lezárt helyzetben van. Oldja fel a forgásirány-szabályozót: ehhez állítsa a kívánt forgási helyzetbe. Nyomja meg a ravaszt, és a fúró forogni kezd.

2. A SZERSZÁM LEÁLL, MIELŐTT A CSAVART TELJESEN MEGHÚZTAM VOLNA. MIÉRT?

Ellenőrizze az elektronikus nyomatékszabályozó tárcsa nyomatékának helyzetét. Keresse meg az elektronikus nyomatékszabályozó tárcsát a markolat végén. Az 1-es állás a legalacsonyabb nyomaték (fúrócsavarozó erő), a 22-es állás a legmagasabb nyomaték (fúrócsavarozó erő). A pozíció fúráshoz használatos. A pozíció a kalapácsfúró művelet. A legjobb eredmény érdekében állítsa a nyomatékszabályozó tárcsát magasabb állásba.

3. MIÉRT VÁLTOZIK AZ AKKUMULÁTOR LEMERÜLÉSI IDEJE

A töltési idő problémái (lásd feljebb), illetve az, ha az akkumulátort hosszabb ideje nem használta, csökkenti az akkumulátor működési idejét. Ezt kijavíthatja, ha néhányszor feltölti és lemeríti a szerszámot. Ha nehéz munkát végez, például nagy csavarokat hajt be kemény fába, az akkumulátor több energiát használ, mint könnyebb feladatok esetén. Ne töltse az akkumulátort 0°C alatt vagy 40°C fölött, mivel ez befolyásolja a teljesítményt.

KARBANTARTÁS

Bármilyen állítás, javítás vagy karbantartási művelet előtt vegye ki a szerszámból az akkumulátort.

Az elektromos kéziszerszámot nem szükséges megkenni vagy karbantartani. A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Minden szabályozóeszközt tartson pormentesen. A szellőzőnyílásokon keresztül néha szikrák láthatók. Ez természetes, nem okoz kárt az elektromos kéziszerszámban.

Akkus kéziszerszámokra vonatkozó

gyelmeztetések

A szerszámot és az akkumulátort csak 0-45°C közötti hőmérsékleti tartományban szabad használni és tárolni. Az akkumulátor újratöltéséhez ajánlott hőmérsékleti tartomány 0-40°C között található.

MEGFELELŐSÉGI

NYILATKOZAT

A gyártó, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

Kijelenti, hogy a termék: Leírás Akkumulátoros fúrókalapács Típus DX12 DX12.2 DX12B (12- a szerszám

megjelölése, ütvefúrót jelöl)

Rendeltetés Fúrás

Megfelel a következő irányelveknek:

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

Az alábbi normáknak

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

A műszaki dokumentáció összeállítására jogosult személy:

Név Marcel Filz Cím POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

2022/5/8 Allen Ding Helyettes főmérnöke, Tesztelés és minősítés Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a

közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

Page 32

INSTRUCŢIUNI

ORIGINALE SECURITATEA PRODUSULUI

AVERTISMENTE

GENERALE DE

SIGURANŢĂ PENTRU

UNELTE ELECTRICE

ATENŢIONARE: Citiţi toate

atenţionările de siguranţă şi parcurgeţi toate instrucţiunile, ilustraţiile şi specicaţiile ataşate acestei scule electrice.

Nerespectarea tuturor instrucţiunilor enumerate mai jos poate duce la electrocutare, incendiu şi/sau leziune corporală gravă.

Păstraţi toate avertismentele şi instrucţiunile pentru consultări ulterioare.

Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la reţeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un acumulator (fără cablu).

1) Siguranţa zonei de lucru a) Menţineţi zona de lucru curată şi bine

iluminată. Zonele de lucru în dezordine şi întunecoase favorizează accidentele.

b) Nu utilizaţi uneltele electrice în atmosfere

explozive, de exemplu în prezenţa unor lichide, gaze sau pulberi inamabile.

Uneltele electrice provoacă scântei ce pot aprinde pulberea sau vaporii.

c) Asiguraţi-vă că nu sunt în apropiere

persoane şi copii în timpul funcţionării unei unelte electrice. Distragerea atenţiei

poate duce la pierderea controlului uneltei.

2) Siguranţa electrică a) Fişele uneltei electrice trebuie să

se potrivească perfect în priza de alimentare. Nu modicaţi niciodată ştecherul. Nu folosiţi niciun adaptor pentru uneltele electrice cu împământare.

Utilizarea ştecherelor nemodicate în prize corespunzătoare va reduce riscul electrocutării.

b) Evitaţi contactul zic cu suprafeţe

cu legătură la pământ, cum ar  ţevi, radiatoare, maşini de gătit sau frigidere.

Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafaţa împământată.

c) Nu expuneţi uneltele electrice la ploaie

sau la umiditate. Dacă intră apă în unealta

electrică, riscul electrocutării este mai mare.

d) Nu deterioraţi cablul de alimentare.

Nu folosiţi niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstraţi cablul de alimentare la distanţă de căldură, ulei, margini ascuţite sau părţi mobile.

Cablurile deteriorate sau încurcate măresc riscul electrocutării.

e) Când utilizaţi unealta electrică în

exterior, utilizaţi un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui

cablu potrivit pentru uzul în exterior reduce riscul electrocutării.

f) Dacă utilizarea uneltei electrice într-un

loc umed nu poate  evitată, folosiţi o alimentare protejată cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv

RCD reduce riscul electrocutării.

3) Siguranţa personală a) Fiţi concentrat, urmăriţi ceea ce faceţi

şi daţi dovadă de simţ practic când folosiţi o unealtă electrică. Nu folosiţi o unealtă electrică dacă sunteţi obosit sau sub inuenţa drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenţie

în timpul funcţionării uneltei electrice poate duce la accidentări personale grave.

b) Folosiţi echipament personal de

protecţie. Purtaţi întotdeauna ochelari de protecţie. Echipamentele de protecţie precum

masca de protecţie contra prafului, încălţămintea cu talpă antiderapantă, casca sau protecţia pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător.

c) Preveniţi punerea accidentală în

funcţiune. Asiguraţi-vă că întrerupătorul se aă în poziţia de oprire înainte de a

face conectarea la sursa de alimentare

şi/sau la acumulator, înainte de a ridica sau a transporta unealta. Transportarea

uneltelor electrice ţinând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări.

d) Scoateţi orice cheie de reglare sau cheie

de piuliţe înainte de a porni unealta electrică. O cheie de piuliţe sau o altă cheie

rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală.

e) Păstraţi un echilibru corect. Menţineţi-vă

permanent echilibrul şi sprijiniţi-vă ferm pe picioare. Acest lucru permite un control mai

bun al uneltei electrice în situaţii neprevăzute.

f) Îmbrăcaţi-vă corespunzător. Nu purtaţi

îmbrăcăminte prea largă sau bijuterii. Ţineţi la distanţă părul şi hainele dvs. de piesele în mişcare ale uneltei electrice.

Hainele prea largi, bijuteriile şi părul lung se pot prinde în piesele mobile.

g) Dacă sunt furnizate accesorii pentru

conectarea unor dispozitive de aspirare

şi colectare a prafului, asiguraţi-vă că acestea sunt montate şi folosite corect.

Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului.

h) Nu lăsaţi ca odată cu familiarizarea dvs.

cu utilizarea uneltei să deveniţi indolenţi şi să uitaţi respectarea principiilor de siguranţă ale uneltei electrice. Orice acţiune

nesăbuită poate duce la leziuni corporale grave într-o fracţiune de secundă.

4) Utilizarea şi întreţinerea uneltelor

electrice

a) Nu forţaţi unealta electrică. Folosiţi

Page 33

unealta electrică potrivită pentru aplicaţie. Cu o unealtă electrică potrivită veţi lucra

mai bine şi mai în siguranţă, la viteza pentru care a fost concepută.

b) Nu utilizaţi unealta electrică dacă nu o

puteţi porni sau opri de la întrerupător.

Orice unealtă electrică ce nu poate  acţionată de la întrerupător este periculoasă şi trebuie reparată.

c) Deconectaţi ştecherul de la sursa de

alimentare electrică şi/sau scoateţi acumulatorul detaşabil din unealta electrică înainte de orice reglaj,

schimbare de accesorii sau de stocare a

uneltei. Astfel de măsuri de siguranţă reduc riscul pornirii accidentale a uneltei electrice.

d) Nu lăsaţi uneltele electrice la îndemâna

copiilor şi nu permiteţi persoanelor ce nu ştiu să le manevreze şi nu cunosc instrucţiunile să acţioneze aceste unelte.

Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi.

e) Întreţinerea uneltei electrice şi ale

accesoriilor aferente. Vericaţi posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situaţii care pot afecta funcţionarea uneltei electrice.

Dacă unealta electrică este deteriorată, reparaţi-o înainte de utilizare. Multe accidente sunt provocate din cauza întreţinerii incorecte a uneltelor.

f) Uneltele de tăiere trebuie menţinute

ascuţite şi curate. Riscul blocării uneltelor de

tăiere cu margini ascuţite întreţinute corect este mai mic şi acestea sunt mai uşor de controlat.

g) Utilizaţi unealta electrică, accesoriile,

piesele etc. conform acestor instrucţiuni, luând în considerare condiţiile de lucru şi operaţia de efectuat. Folosirea uneltei electrice

pentru operaţii diferite de cele pentru care a fost concepută poate duce la accidentare.

h) Păstraţi uscate, curate şi fără urme de

ulei sau grăsime mânerele şi suprafeţele de apucare ale uneltei. Mânerele şi

suprafeţele de apucare alunecoase împiedică manipularea şi controlul sigur al uneltei tocmai în cele mai neaşteptate situaţii.

5) Utilizarea şi întreţinerea uneltelor cu

acumulatori

a) Efectuaţi reîncărcarea numai cu

încărcătorul specicat de producător.

Un încărcător adecvat pentru un anumit tip de acumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de acumulator.

b) Folosiţi maşinile electrice numai cu

acumulatorii special destinaţi acestora.

Utilizarea oricăror altor acumulatori poate prezenta risc de rănire şi de incendiu.

c) Când nu folosiţi acumulatorul, ţineţi-l

la distanţă de obiecte metalice precum agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, ce pot constitui o legătură între cele două borne. Un scurtcircuit al bornelor acumulatorului

poate duce la arsuri sau incendiu.

d) În condiţii necorespunzătoare de

utilizare, se poate prelinge lichid din

acumulator; evitaţi contactul. În caz de producere accidentală a contactului, clătiţi bine cu apă. Dacă v-a intrat lichid în ochi, consultaţi imediat medicul. Lichidul

expulzat din acumulator poate cauza iritaţii sau arsuri.

e) Nu utilizaţi acumulatorul sau scula dacă

acestea sunt deteriorate sau modicate.

Acumulatoarele deteriorate sau modicate se pot comporta într-un mod impredictibil, crescând riscul unui incendiu, unei explozii sau leziunilor corporale.

f) Evitaţi expunerea la foc şi la temperaturi

excesive a acumulatorului sau a sculei.

Expunerea la foc sau la temperaturi care depăşesc 130°C poate duce la explozie.

g) Respectaţi toate instrucţiunile de

reîncărcare şi nu încărcaţi acumulatorul sau scula decât în plaja de temperaturi specicată în instrucţiuni. Reîncărcarea

necorespunzătoare sau la temperaturi din afara plajei de temperaturi specicate poate duce la deteriorarea acumulatorului şi la creşterea riscului de incendiu.

6) Service

a) Service-ul uneltei electrice trebuie

efectuat de persoane calicate, folosind doar piese de schimb originale. Acest lucru

va asigura folosirea în continuare a uneltei electrice în siguranţă.

b) Nu reparaţi niciodată acumulatoarele

deteriorate. Service-ul acumulatoarelor trebuie

efectuat numai de către fabricant sau de centre de service autorizate.

INSTRUCŢIUNI PRIVIND SIGURANŢA PENTRU MAŞINI DE GĂURIT

1) Instrucțiuni de siguranță pentru toate

operațiile

a) Purtaţi echipament de protecţie pentru urechi când lucraţi cu maşini de găurit cu percuţie. Expunerea la zgomot poate duce la

pierderea auzului.

a) Ţineţi unealta electrică de suprafeţele

de prindere izolate atunci când efectuaţi o operaţiune în care accesoriul de tăiere poate intra în contact cu re ascunse.

Accesoriul de tăiere care intră în contact cu un r aat sub tensiune poate pune sub tensiune componentele metalice neizolate ale maşinii electrice şi poate produce un şoc electric asupra operatorului.

2) Instrucțiuni de siguranță când folosiți biți de foraj lung

a) Nu funcționați la o viteză mai mare decât

viteza maximă nominală a semănătoarei. La viteze mai mari, burghiul se poate îndoi dacă este liber să se rotească fără a atinge piesa de prelucrat, ducând la rănirea personală.

b) Începeți întotdeauna găurirea la viteză

mică cu vârful burghiului în contact cu

Page 34

piesa de prelucrat. La viteze mai mari, burghiul se poate îndoi dacă este liber să se rotească fără a atinge piesa de prelucrat, ducând la rănirea personală.

c) Aplicați presiune numai atunci când sunt

aliniate direct cu burghiul, nu aplicați presiune excesivă. Burghiul se va îndoi

și va provoca avarierea sau pierderea

controlului, ducând la vătămări corporale.

p) Depuneţi acumulatorul la deşeuri în mod

corespunzător.

q) Nu introduceți în aparat acumulatoare

care provin de la producători diferiți sau cu capacități, dimensiuni sau tipuri diferite.

r) Țineți acumulatorul departe de microunde

și presiune ridicată.

AVERTISMENTE PRIVIND SIGURANŢA PENTRU ACUMULATOR

a) Nu demontaţi, deschideţi sau rupeţi

celulele sau acumulatorul.

b) Nu scurtcircuitaţi un acumulator. Nu

depozitaţi acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când acumulatorul

nu este utilizat, ţineţi-l la distanţă de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii.

c) Nu expuneţi acumulatorul la căldură sau

foc. Evitaţi depozitarea în lumina directă a soarelui.

d) Nu supuneţi acumulatorul la şocuri

mecanice.

e) În cazul scurgerii acumulatorului, aveţi

grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălaţi zona afectată cu apă din belşug şi

solicitaţi asistenţă medicală. f) Menţineţi acumulatorul curat şi uscat. g) Ştergeţi bornele acumulatorului cu

o cârpă curată şi uscată dacă se

murdăresc. h) Acumulatorul trebuie încărcat înainte de

utilizare. Consultaţi întotdeauna aceste

instrucţiuni şi utilizaţi procedura de

încărcare corectă. i) Nu lăsaţi acumulatorul la încărcat dacă

nu îl utilizaţi. j) După perioade extinse de depozitare,

poate  necesară încărcarea şi

descărcarea acumulatorului de mai multe

ori pentru a obţine performanţe maxime. k) Reîncărcaţi folosind doar încărcătorul

specicat de Cat®. Nu utilizaţi niciun

alt încărcător în afară de cel conceput

specic pentru utilizarea cu acest

echipament. l) Nu utilizaţi acumulatoare care nu sunt

concepute pentru utilizarea cu acest

echipament. m) Nu lăsaţi acumulatorul la îndemâna

copiilor. n) Păstraţi documentaţia originală a

produsului pentru consultări ulterioare. o) Scoateţi acumulatorul din echipament

dacă nu îl utilizaţi.

SIMBOLURI

Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucţiuni

Avertisment

Purtaţi echipament de protecţie pentru ochi

Purtaţi echipament de protecţie pentru urechi

Purtaţi mască de protecţie contra prafului

Baterie Li-Ion. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor  apoi reciclate sau

Li-Ion

demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot  periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase.

Nu ardeţi

Bateriile pot intra în circuitul apei, dacă sunt lichidate incorect, fapt ce poate  periculos pentru ecosistem. Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate.

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţivă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

Page 35

LISTA COMPONENTELOR

1. MANDRINĂ FĂRĂ CHEIE

2. INEL DE REGLARE A CUPLULUI

3. CONTROLUL ANGRENAJULUI CU DOUĂ VITEZE

4. CONTROLUL ROTAȚIEI ÎNAINTE ȘI ÎNAPOI

5. COMUTATOR DE PORNIRE/OPRIRE

6. BEC LED

7. BUTON ELIBERARE ACUMULATORI*

8. ACUMULATORI*

9. CLEMĂ DE PRINDERE LA CUREA

* Nu toate accesoriile ilustrate sau descrise sunt incluse în furnitura standard.

DATE TEHNICE

Denumirea tipului DX12 DX12.2 DX12B (12 - denumirea mașinii, reprezentativă pentru șurubelnița de impact)

DX12 DX12.2 DX12B Tensiune 18V Turație fără sarcină 0-500/0-2000 /min Rata de impact 0-8000/0-32000 bpm Cuplul maxim 65N.m Capacitatea mandrinei 13mm Numărul de poziții ale ambreiajului 22+1+1

Capacitate max. de perforare

Capacitatea acumulatorului 2.0 Ah (DXB2) 4.0 Ah (DXB4) / Intrare încărcător (DXC4) Ieșire încărcător (DXC4) Clasa de protecție a încărcătorului /II / Greutatea mașinii 1.97 kg 2.25 kg 1.6 kg

Oțel 13mm

Lemn 40mm

Beton 16mm

100-240V ~ 50/60Hz,95W

20 V 4 A

/ /

INFORMAŢII PRIVIND ZGOMOTUL

Presiune sonică ponderată

KpA= 5 dB(A) Putere acustică ponderată LwA: 103 dB (A)

KwA= 5 dB(A)

Purtaţi echipament de protecţie pentru urechi .

LpA: 92 dB (A)

INFORMAŢII PRIVIND VIBRAŢIILE

Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 62841:

Foraj de impact în beton

Găurire în metal

Valoare emisii de vibraţii: ah= 9.4 m/s Marjă de eroare K = 1.5 m/s² Valoare emisii de vibraţii: ah = 1.4 m/s Marjă de eroare K = 1.5 m/s²

Page 36

Valoarea totală declarată pentru vibraţii şi pentru zgomot a fost măsurată în concordanţă cu metoda de testare standard şi poate  utilizată şi la compararea a două unelte. Valoarea totală declarată pentru vibraţii şi pentru zgomot poate  utilizată şi la evaluarea preliminară a expunerii la acestea.

ATENŢIONARE: Nivelul emisiilor de vibraţii şi de zgomot în timpul utilizării reale a uneltei poate să difere

de valorile declarate, aceste valori ind în funcţie de modalităţlle de utilizare ale sculei, dar mai ales de felul piesei prelucrate cu unealta. Iată în continuare nişte exemple de utilizare care conduc la apariţia diferenţelor de valori: Modul în care scula este folosită şi tipul de materiale tăiate sau sfredelite. Scula este în stare bună de funcţionare şi bine întreţinută. Folosirea accesoriului corect pentru sculă şi păstrarea acesteia în condiţii bune. Forţa de apucare a mânerelor şi dacă s-a utilizat vreun accesoriu de reducere a vibraţiilor şi a zgomotului. Scula este folosită conform indicaţiilor din fabrică şi conform acestor instrucţiuni.

Această sculă poate cauza sindromul vibraţie mână-braţ dacă nu este folosită în mod corespunzător.

ATENŢIONARE: Pentru a  corectă, estimarea nivelului de expunere în condiţii concrete de folosire trebuie

să ia în considerare toate părţile ciclului de operare cum ar  de câte ori scula este oprită şi cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnicativ nivelul de expunere de-a lungul perioadei de lucru totale. Minimalizarea riscului de expunere la vibraţii şi la zgomot. Folosiţi ÎNTOTDEAUNA dalte, burghiuri şi lame ascuţite. Păstraţi acest aparat în conformitate cu aceste instrucţiuni şi păstraţi-l bine gresat (dacă e cazul).

ACCESORII

DX12 DX12.2 DX12B

Clemă prindere curea 1 1 1 Acumulator 2 (DXB2) 2 (DXB4) / Încărcător (DXC4)

Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Consultaţi ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistenţă şi sfaturi.

INSTRUCȚIUNI DE UTILIZARE

NOTĂ:

Înainte de a utiliza unealta, citiți cu

atenție manualul de instrucțiuni.

UTILIZAREA PREVĂZUTĂ

Mașina este destinată înșurubării și îndepărtării șuruburilor, precum și perforării lemnului, metalului și plasticului.

ÎNAINTE DE PUNEREA ÎN FUNCȚIUNE

1. ÎNCĂRCAREA ACUMULATORILOR (A SE VEDEA FIG. A)

2. VERIFICAREA STĂRII DE ÎNCĂRCARE A ACUMULATORULUI (A SE VEDEA FIG. A)

5 becuri cu LED indică starea de încărcare a acumulatorului. Înainte de a începe sau după utilizare, apăsați butonul de lângă becuri pentru a verica starea de încărcare a acumulatorului.

ASAMBLAREA

1. PENTRU A ELIMINA SAU MONTA ACUMULATORII (A SE VEDEA FIG. B)

Apăsați butonul de eliberare a acumulatorilor pentru a scoate și glisa cumulatorii din unealtă. După reîncărcare,

1 1 /

glisați-i înapoi în unealtă. O simplă apăsare și o presiune ușoară vor  suciente.

FUNCȚIONAREA

1. COMUTATOR DE PORNIRE/OPRIRE (A SE VEDEA FIG. C)

Apăsați comutatorul de pornire/oprire pentru a porni și eliberați-l pentru a opri burghiul. Comutatorul de pornire/ oprire este echipat cu o funcție de frânare care oprește mandrina imediat când eliberați rapid comutatorul. Există și un comutator de viteză variabilă, care oferă viteză și cuplu mai mare cu o presiune crescută asupra declanșatorului. Viteza este controlată de presiunea de apăsare a declanșatorului.

AVERTISMENT:

îndelungate la viteză mică, deoarece se va produce

exces de căldură intern.

AVERTISMENT:

imediat comutatorul de pornire/oprire pentru a evita

supraîncălzirea motorului.

2. BLOCARE COMUTATOR

Declanșatorul poate  blocat în poziția OFF (oprit). Acest lucru ajută la reducerea posibilității de pornire accidentală atunci când unealta nu este utilizată. Pentru a bloca declanșatorul, așezați comutatorul de control al rotației în poziția centrală.

Nu operați pentru perioade

Când apare o suprasarcină, eliberați

Page 37

3. CONTROLUL ROTAȚIEI ÎNAINTE ȘI ÎNAPOI (A SE VEDEA FIG. C)

Rotație înainte: Apăsați îndelung " " din partea din spate a corpului înspre partea din față a corpului pentru perforare.

Rotație inversă: Apăsați îndelung " " din partea din față a corpului înspre partea din spate a corpului pentru a îndepărta vârfurile de perforare.

AVERTISMENT:

rotație în timp ce unealta se rotește. Așteptați până când

se oprește.

4. CONTROLUL ANGRENAJULUI CU DOUĂ VITEZE (A SE VEDEA FIG. D)

Burghiul dispune de controlul angrenajului cu două viteze, conceput pentru perforare sau înșurubare la viteze mici, LO (semnul 1) sau mari, HI (semnul 2). Un comutator glisant este situat deasupra burghiului pentru a selecta viteza LO sau HI. Când utilizați burghiul în intervalul de viteză LO, viteza va scădea și burghiul va avea o putere și un cuplu mai mare. Când utilizați burghiul în intervalul de viteză HI, viteza va crește și burghiul va avea o putere și un cuplu mai redus.

Viteza I

Interval de viteză mică: pentru înșurubare sau lucrări cu diametru mare de perforare

Viteza II

Interval de viteză mare: pentru lucrări cu diametru mic de perforare

AVERTISMEN

angrenajului, așteptați întotdeauna oprirea completă a mandrinei înainte de a schimba direcția de rotație sau controlul angrenajului cu două viteze.

AVERTISMENT:

frecvent pe treapta de viteză mare, comutați pe treapta de viteză mică pentru a evita supraîncălzirea motorului.

5. REGLAREA MANDRINEI (A SE VEDEA FIG. E)

Pentru a deschide fălcile mandrinei rotiți secțiunea frontală a mandrinei. Introduceți vârful de burghiu între fălcile mandrinei și rotiți secțiunea frontală în direcția opusă. Asigurați-vă că vârful burghiului este în centrul fălcilor mandrinei. În cele din urmă, rotiți ferm secțiunea frontală a mandrinei în direcțiile opuse. Vârful de burghiu este acum prins în mandrină.

6. REGLAREA CUPLULUI (A SE VEDEA FIG. F)

Cuplul este reglat prin rotirea inelului de reglare a cuplului. Cuplul este mai mare atunci când inelul de reglare a cuplului este la o setare mai mare. Cuplul este mai mic atunci când inelul de reglare a cuplului este la o setare mai mică. Efectuați setarea după cum urmează:

1 - 4 pentru înșurubarea de șuruburi mici

pentru înșurubarea de șuruburi în material

5 - 9

moale pentru înșurubarea de șuruburi în material

10 - 14

moale și dur pentru înșurubarea de șuruburi în lemn de

15 - 21

esență tare

22 pentru înșurubarea de șuruburi mari

pentru perforări dicile pentru perforare în zidărie și beton

7. BLOCAREA AUTOMATĂ A AXULUI

Blocarea automată a axului vă permite să îl utilizați ca o

Nu schimbați niciodată direcția de

Pentru a preveni deteriorarea

Când apare o suprasarcină

șurubelniță obișnuită. Puteți aplica o răsucire suplimentară pentru a strânge ferm un șurub, pentru a slăbi un șurub foarte strâns sau pentru a continua să lucrați când acumulatorul este descărcat. În scopul utilizării ca șurubelniță manuală, mandrina este blocată automat când unealta este oprită.

8. UTILIZAREA BECULUI CU LED

Pentru a aprinde becul pur și simplu apăsați comutatorul de pornire/oprire. Când eliberați comutatorul de pornire/oprire, becul se va stinge. Iluminarea cu LED crește vizibilitatea, ind o opțiune excelentă pentru zonele întunecate sau închise. LED-ul este și un indicator al nivelului de încărcare a acumulatorului. Va clipi când este aproape descărcat.

9. CLEMĂ DE PRINDERE LA CUREA

Înșurubați clema de prindere la curea pe unealtă cu șurubul. Clema de prindere la curea poate  agățată de curea sau buzunar etc.

10. PERFORAREA

Când perforați o suprafață netedă și dură, utilizați un poanson central pentru a marca locul dorit al găurii. Acest lucru va împiedica descentrarea vârfului de burghiu după începerea perforării.Țineți unealta ferm și așezați vârful burghiului în punctul de perforat. Apăsați butonul de declanșare pentru a porni unealta. Mutați vârful burghiului în piesa de prelucrat, aplicând doar sucientă presiune pentru a menține tăierea. Nu forțați și nu aplicați presiune laterală pentru a extinde o gaură. Dacă doriți să activați funcția de perforare (pentru a perfora lemn, metal sau plastic), rotiți inelul de reglare a cuplului în poziția de perforare. Dacă doriți să activați funcția de impact (pentru zidărie sau beton), rotiți inelul de reglare a cuplului în poziția de ciocănire.

AVERTISMENT:

utilizate întotdeauna vârfuri de burghiu din carbură de tungsten. Când perforați în metal, utilizați numai vârfuri de burghiu din HSS în stare bună. Utilizați întotdeauna un suport magnetic pentru vârf (nu este inclus) atunci când utilizați vârfuri scurte de șurubelniță. Când înșurubați, aplicați o cantitate mică de săpun lichid sau un produs similar pe letul șurubului pentru a ușura introducerea.

11. PROTECȚIE LA SUPRASARCINĂ

Când este supraîncărcat, motorul se oprește. Eliberați imediat sarcina mașinii și lăsați să se răcească timp de aproximativ 30 de secunde la cea mai mare viteză fără sarcină.

12. PROTECȚIA LA SUPRAÎNCĂRCARE ÎN

FUNCȚIE DE TEMPERATURĂ

Atunci când se utilizează conform destinației, unealta electrică nu poate face obiectul supraîncărcării. Atunci când sarcina este prea mare sau se depășește temperatura admisibilă a acumulatorului de 75°C, comanda electronică oprește unealta electrică până când temperatura este din nou în intervalul optim.

13. PROTECȚIA ÎMPOTRIVA DESCĂRCĂRII

EXCESIVE

Acumulatorul Li-ion este protejat împotriva descărcării excesive prin „Sistemul de protecție împotriva descărcării”. Când acumulatorul este descărcat, aparatul este oprit prin intermediul unui circuit de protecție: Unealta introdusă nu se mai rotește.

Pentru beton și zidărie trebuie

Page 38

SOLUŢII LA PROBLEME

1. DE CE NU PORNEŞTE MAŞINA DE GĂURIT CÂND APĂSAŢI COMUTATORUL?

Butonul de rotire înainte/înapoi, care se aă deasupra butonului declanşator, este poziţionat în funcţia de blocare. Deblocaţi butonul pentru rotaţie înainte/înapoi aşezându-l în poziţia de rotaţie necesară. Apăsaţi butonul declanşator, iar burghiul va începe să se învârtă.

2. MAŞINA DE GĂURIT SE OPREŞTE ÎNAINTE CA ŞURUBUL SĂ FIE STRÂNS COMPLET. DE CE?

Vericați poziția cuplului inelului de reglare a cuplului poate găsi inelul de reglare a cuplului între mandrina și corp de burghiu. Poziția 1 este cuplul cel mai mic (antrenare cu șurub forța) și poziția 22 este cuplul cel mai mare (antrenare cu șurub forta). Poziția este pentru funcționarea burghiului. Poziția este pentru operare burghiu ciocan. Reglați inelul de reglare a cuplului la o poziție mai înaltă pentru a atinge cel mai bun rezultat.

3. MOTIVE PENTRU TIMPI DE LUCRU DIFERIŢI AI ACUMULATORULUI

Problemele privind timpul de încărcare, conform specicaţiilor de mai sus, şi neutilizarea acumulatorului o perioadă îndelungată vor reduce timpul de operare al acumulatorului. Acest lucru poate  corectat după mai multe operaţii de încărcare şi descărcare prin încărcarea şi operarea maşinii de găurit. Condiţiile de

lucru dicile, precum înşurubarea şuruburilor mari în lemn dur, vor consuma acumulatorul mai repede decât în condiţii de lucru uşoare. Nu reîncărcaţi acumulatorul la sub 0°C şi peste 40°C deoarece acest lucru va afecta performanţa acumulatorului.

ÎNTREŢINERE

Scoateţi acumulatorul din unealtă înainte de a efectua orice ajustări, operaţiuni de service sau întreţinere.

Unealta dumneavoastră nu necesită lubriere sau întreţinere suplimentară. Interiorul uneltei electrice nu conţine piese care pot  depanate de către utilizator. Nu utilizaţi niciodată apă sau agenţi chimici de curăţare pentru curăţarea uneltei electrice. Ştergeţi unealta cu o cârpă uscată. Depozitaţi întotdeauna unealta într-un loc uscat. Menţineţi fantele de aerisire a motorului curate. Feriţi de praf toate comenzile de lucru. Ocazional, puteţi observa scântei prin fantele de aerisire. Acest lucru este normal şi nu va defecta unealta electrică.

Consideraţii privind uneltele alimentate cu

acumulator

Plaja temperaturii ambientale în care se poate utiliza şi stoca unealta electrică şi acumulatorul, este cuprinsă între 0-45°C. Plaja temperaturii ambientale în care se poate utiliza sistemul de reîncărcare şi se poate reîncărca acumulatorul, este cuprinsă între 0-40°C.

PROTECŢIA MEDIULUI

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să

depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

DECLARAŢIE DE CONFORMITATE

Subsemnaţii, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

Declarăm că produsul, Descriere Tip

echipamentului, reprezentând Ciocan

perforator)

Funcţie Găurire

Respectă următoarele Directive:

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

Se conformează standardelor

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

Persoana responsabilă pentru elaborarea şei tehnice,

Nume Marcel Filz Adresa POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

2022/5/8 Allen Ding Adjunct Inginer şef, Testare si certicare Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

Ciocan de găurit cu acumulator

DX12 DX12.2 DX12B (12- denumirea

Page 39

PŮVODNÍ NÁVOD K POUŽÍVÁNÍ

BEZPEČNOST VÝROBKU OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE

VAROVÁNÍ Přečtěte si všechna

bezpečnostní varování, pokyny,

seznamte se s ilustracemi a technickými

údaji dodanými s tímto elektrickým nářadím.

Nedodržení jakýchkoliv níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážného úrazu.

Uložte instrukce a veškerou dokumentaci pro budoucí použití.

Výraz “elektrické ruční nářadí” znamená v upozornění buď na nářadí na elektrický pohon (napájenéz elektrickou sítí) nebo na akumulátorové nářadí (napájené z akumulátoru).

1) BEZPEČNOST NA PRACOVIŠTI a) Udržujte pracoviště v čistotě a dobře

osvětlené. Pracoviště plné nepotřebných

předmětů nebo slabě osvětlené zvyšuje možnost úrazu.

b) Nepoužívejte elektrické ruční nářadí v

prostředí náchylném na exploze jako například v přítomnosti hořlavých tekutin, plynů nebo prachu. Elektrické ruční nářadí při

práci vytváří jiskry, které mohou vznítit prach nebo výpary.

c) Při práci s elektrickým ručním nářadím

udržujte děti a přihlížející osoby v dostatečné vzdálenosti. Ztráta pozornosti

může vést ke ztrátě kontroly nad nářadím.

2) BEZPEČNOST PŘI PRÁCI S ELEKTŘINOU a) Vidlice elektrického ručního nářadí

musí byt shodného typu jako zásuvky el. sítě. Neměňte vidlici nedovoleným nebo neodborným způsobem, předejdete tak možným zraněním nebo úrazu el proudem.

Nepoužívejte spolu s uzemněným ručním nářadím žádné adaptéry, které neumožňují ochranu zemněním.

b) Vyhýbejte se kontaktu s uzemněnými

povrchy jako například trubkami, radiátory, sporáky a ledničkami. Je-li vaše

tělo spojené s uzemněným předmětem nebo stojí na uzemněné ploše, vzniká zvýšené riziko úrazu elektrickým proudem.

c) Nevystavujte ruční nářadí dešti nebo

vlhkým podmínkám. Když se voda dostane pod

povrch elektrického ručního nářadí, vzniká zvýšené riziko úrazu elektrickým proudem.

d) Nemanipulujte s napájecím kabelem

necitlivě. Nikdy si nepřitahujte elektrické ruční nářadí k sobě pomocí kabelu, netahejte je za sebou pomocí kabelu a nevytrhávejte kabel ze zástrčky, abyste ruční nářadí vypnuli. Nevystavujte kabel

vysokým teplotám, oleji, ostrým hranám nebo

kontaktu s pohyblivými díly. Poškozené nebo zamotané kabely mohou vést k zvýšenému riziku úrazu elektrickým proudem.

e) Při práci s ručním nářadím v exteriéru

použijte prodlužovací kabel vhodný pro použití v exteriéru. Použijte kabel vhodný pro

venkovní prostředí, snižujete tím riziko vzniku úrazu elektrickým proudem.

f) Pokud je práce s ručním nářadím ve

vlhkých podmínkách nevyhnutelná, použijte napájení chráněné jističem typu proudový chránič (RCD). Použití RCD jističe

redukuje riziko vzniku úrazu elektrickým proudem.

3) OSOBNÍ BEZPEČNOST a) Buďte soustředěni, sledujte co děláte

a při práci s ručním nářadím se řiďte zdravým rozumem. Nepoužívejte ruční nářadí, jste-li unaveni nebo pod vlivem omamných látek, alkoholu nebo léků.

Moment nepozornosti při práci s ručním nářadím může vést k vážnému osobnímu zranění.

b) Použijte osobní ochranné pomůcky.

Vždy noste ochranu očí. Ochranné

pomůcky jako například proti prachová maska, boty s protiskluzovou podrážkou nebo chrániče sluchu použité v příslušných podmínkách pomáhajíredukovat nebezpečí vážného osobního zranění.

c) Předcházejte neúmyslnému zapnutí.

Ujistěte se, že vypínač je ve vypnuté poloze předtím, než zapojíte nářadí do elektrické sítě a nebo k akumulátoru, rovněž při zvedání nebo nošení nářadí.

Nošení nářadí s prstem na vypínači nebo nářadí pod napětím zvyšuje možnost úrazu.

d) Odstraňte jakékoliv nastavovací nebo

maticové klíče a šrouby předtím, než zapnete ruční nářadí. Nastavovací nebo jiný

klíč ponechaný na rotující části ručního nářadí může způsobit osobní úraz.

e) Nepřeceňujte se. Udržujte si stabilitu

a pevnou zem pod nohama za každých podmínek. Umožňuje vám to lepší kontrolu nad

ručním nářadím v neočekávaných situacích.

f) Pro práci se vhodně oblečte. Nenoste

volné oblečení nebo šperky. Udržujte své vlasy, oblečení a rukavice ve vzdálenosti od pohyblivých častí. Volné oblečení, šperky

nebo dlouhé vlasy se mohou do pohyblivých častí zachytit.

g) Pokud jsou zařízení nastavená na spojení

se zařízeními na zachytávání a extrakci prachu, ujistěte se, že jsou tato zařízení správně připojena a použita. Použitím

sběrače prachu redukujete rizika vyvolaná prachem.

h) Nedopusťte, abyste díky zkušenostem

nabytým častým používáním elektrického nářadí přestali dodržovat základy bezpečného použití. Neopatrný úkon může

způsobit vážný úraz během zlomku sekundy.

4) POUŽITÍ A ÚDRŽBA RUČNÍHO NÁŘADÍ a) Na ruční nářadí netlačte. Použijte správné

ruční nářadí pro danou činnost. Správné

ruční nářadí udělá práci lépe a takovou rychlostí, pro kterou bylo navrženo.

Page 40

b) Nepoužívejte ruční nářadí, pokud správně

nefunguje vypínač on/off. Jakékoliv ruční

nářadí, které se nedá ovládat vypínačem, je nebezpečné a musí být opraveno.

c) Dříve než začnete dělat jakékoliv úpravy,

vyměňovat doplňky nebo ruční nářadí odkládat, odpojte zástrčku od sítě a nebo akumulátoru. Taková preventivní bezpečnostní

opatření redukují riziko náhodného zapnutí ručního nářadí.

d) Nepoužíváte-li ruční nářadí, skladujte je

mimo dosah dětí a nedovolte osobám, které nemají zkušenosti s prací s ručním nářadím nebo neznají tyto pokyny, s nářadím pracovat. Ruční nářadí je nebezpečné

v rukách neškolené a nezkušené osoby.

e) Údržba ručního nářadí. Zkontrolujte

chybné připojení nebo spojení pohyblivých částí, zlomené části nebo jiné okolnosti, které by mohly ovlivnit funkčnost ručního nářadí. Je-li nářadí poškozeno, nechte je před

novým použitím opravit. Mnoho úrazů vzniká proto, že je elektrické ruční nářadí špatně udržováno.

f) Udržujte řezné nástroje ostré a čisté.

Správně udržované řezné nástroje s ostrými řezacími hranami jsou méně náchylné na zakousnutí a lépe se ovládají.

g) Používejte elektrické nářadí v souladu s

těmito pokyny, berte v úvahu pracovní podmínky a druh vykonávané práce.

Je-li elektrické nářadí použito na jiné účely, než je

určeno, může docházet k nebezpečným situacím.

h) Rukojeti a povrchy držadel udržujte suché,

čisté, bez maziv a tuků. Kluzké rukojeti a

držadla neumožňují bezpečnou manipulaci a obsluhu nářadí v neočekávaných situacích.

5) Použití a údržba elektrického nářadí napájeného baterií

a) Provádějte nabíjení pouze v nabíječce,

která je specikovaná výrobcem. Nabíječka,

která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.

b) Při použití nářadí napájeného baterií

používejte pouze baterii, která je určena speciálně pro toto nářadí. Použití jakékoli jiné

baterie může vytvářet riziko způsobení zranění a požáru.

c) Není-li baterie používána, udržujte ji

v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může

způsobit popáleniny nebo požár.

d) V náročných podmínkách může docházet

k únikům kapaliny z baterie. Vyvarujte se kontaktu s touto kapalinou. Dojdeli k náhodnému kontaktu, opláchněte zasažené místo vodou. Zasáhne-li tato kapalina oči, okamžitě vyhledejte lékařské ošetření. Kapalina unikající z baterie

může způsobit podráždění nebo popáleniny.

e) Akumulátor nebo nářadí, které

je poškozeno nebo je upravené, nepoužívejte. Poškozené nebo upravené

akumulátory mohou mít nepředvídatelné chování s následkem požáru, exploze nebo s nebezpečím úrazu.

f) Akumulátor nebo nářadí nevhazujte do

ohně nebo je nevystavujte nadměrným teplotám. Při vhození do ohně nebo vystavení

teplotě nad 130 ° C může dojít k explozi.

g) Dodržujte veškeré pokyny pro nabíjení a

akumulátor nebo nářadí nenabíjejte mimo teplotní rozsah specikovaný v tomto návodu. Nesprávné nabíjení, nebo nabíjení při

teplotách mimo specikovaný rozsah může poškodit akumulátor a zvýšit riziko vzniku požáru.

6) Servis

a) Servisní práce na nářadí nechte provést

kvalikovanými pracovníky za použití originálních náhradních dílů. Výsledkem

bude trvalá bezpečnost při práci s elektrickým nářadím.

b) Poškozené akumulátory nikdy

neopravujte. Servis akumulátorů by měl být

prováděn pouze výrobcem nebo autorizovaným servisním zástupcem.

BEZPEČNOSTNÍ UPOZORNĚNÍ PRO VRTAČKY

1) Bezpečnostní pokyny pro všechny

operace

a) Používejte přídavné rukojeti dodávané s

elektrickým nářadím. Ztráta kontroly může

vést ke zraněním.

b) Pokud provádíte práce, při kterých může

používaný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte toto nářadí za izolované plochy rukojeti. Kontakt s vedením pod napětím

může přivést napětí i na kovové díly elektrického nářadí a způsobit úraz elektrickým proudem.

2) Bezpečnostní pokyny při použití dlouhých vrtáků

a) Nepracujte s rychlostí vyšší, než je

maximální jmenovitá rychlost vrtáku. Při vyšších rychlostech se vrták může ohnout, pokud se může volně otáčet, aniž by se dotýkal obrobku, což může mít za následek zranění osob.

b) Vždy začněte vrtat při nízkých otáčkách

se špičkou vrtáku v kontaktu s obrobkem. Při vyšších rychlostech se vrták může ohnout, pokud se může volně otáčet, aniž by se dotýkal obrobku, což může mít za následek zranění osob.

c) Aplikujte tlak pouze v případě, že je

přímo zarovnán s vrtákem, nepoužívejte nadměrný tlak. Vrták se ohne a způsobí poškození nebo ztrátu kontroly, což může mít za následek zranění osob.

Page 41

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat

nebo rozřezávat baterie nebo její články.

b) Neprovádějte zkratování baterie.

Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty.

Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.

c) Nevystavujte baterii působení horka nebo

ohně. Vyvarujte se skladování baterií na

otevřeném slunci. d) Nevystavujte baterii mechanickým rázům. e) Dojde-li k úniku kapaliny z baterie,

zabraňte tomu, aby se tato kapalina

dostala do kontaktu s pokožkou nebo aby

zasáhla oči. Dojde-li k takovému kontaktu,

zasažené místo omyjte značným

množstvím vody a vyhledejte lékařské

ošetření. f) Udržujte baterie čisté a suché. g) Jsou-li svorky baterie znečištěny, otřete

je čistým a suchým hadříkem. h) Baterie musí být před použitím nabita.

Vždy postupujte podle uvedených pokynů

a používejte správný postup nabíjení. i) Nenechávejte baterii nabíjet, nebude-li

baterie použita. j) Po dlouhodobém uložení budete možná

muset provést několik cyklů nabíjení

a vybíjení, aby baterie dosáhla svého

maximálního výkonu. k) Provádějte nabíjení pouze v nabíječce,

která je specikovaná společností Cat®.

Nepoužívejte jinou nabíječku, než je

nabíječka speciálně dodaná pro použití s

tímto zařízením. l) Nepoužívejte žádnou baterii, která není

určena pro použití s tímto zařízením. m) Ukládejte baterie mimo dosah dětí. n) Uschovejte originální dokumentaci k

tomuto výrobku pro budoucí odkazy. o) Není-li zařízení používáno, vyjměte z něj

baterii. p) Provádějte řádnou likvidaci baterie. q) V zařízení nekombinujte bateriové články

různého data výroby, kapacity, velikosti

nebo typu. r) Baterii uchovávejte dál od mikrovlnných

trub a vysokého tlaku.

SYMBOLY

Pro omezení rizika zranění si pečlivě přečtěte návod k obsluze

Výstraha

Používejte pomůcky pro ochranu očí

Používejte ochranu sluchu

Používejte protiprachovou masku

Akumulátor Li-Ion. Tento výrobek byl označen symbolem „tříděný odpad“ pro všechny jednotlivé a složené akumulátory. Proto musí být s ohledem dopadu na

Li-Ion

životní prostředí po dosloužení recyklován nebo demontován. Akumulátory obsahují nebezpečné látky, proto mohou být nebezpečné pro životní prostředí a lidské zdraví.

Nevystavujte ohni

Akumulátory se mohou při nesprávném způsobu likvidace dostat do systému koloběhu vody, což může ohrozit vlastní ekosystém. Dosloužilé akumulátory nelikvidujte jako netříděný komunální odpad.

Vysloužilé elektrické přístroje by neměli být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce

Page 42

SEZNAM SOUČÁSTEK

1. BEZKLÍČOVÉ SKLÍČIDLO

2. KROUŽEK PRO NASTAVENÍ TOČIVÉHO MOMENTU

3. OVLÁDÁNÍ DVOUSTUPŇOVÉ PŘEVODOVKY

4. PŘEPÍNAČ DOPŘEDNÉHO A ZPĚTNÉHO CHODU

5. HLAVNÍ VYPÍNAČ

6. LED SVĚTLO

7. UVOLŇOVACÍ TLAČÍTKO AKUMULÁTORU*

8. AKUMULÁTOR*

9. KLIPS NA OPASEK

* Ne všechno příslušenství, které je zobrazeno nebo popsáno, je obsaženo ve standardním balení.

TECHNICKÉ ÚDAJE

Typové označení DX12 DX12.2 DX12B (12 - označení stroje, zástupce rázového vrtáku)

DX12 DX12.2 DX12B Napětí 18V Otáčky bez zatížení 0-500/0-2000 /min Otáčky rázu 0-8000/0-32000 bpm Max. toč. moment 65N.m

Kapacita sklíčidla 13mm Počet poloh spojky 22+1+1

Max. kapacita vrtání

Kapacita baterie 2.0 Ah (DXB2) 4.0 Ah (DXB4) / Vstup nabíječky (DXC4) Výstup nabíječky (DXC4) Třída ochrany nabíječky /II / Hmotnost stroje 1.97 kg 2.25 kg 1.6 kg

Ocel 13mm Dřevo 40mm Beton 16mm

100-240V ~ 50/60Hz,95W

20 V 4 A

/ /

INFORMACE O HLUKU

Naměřená hladina akustického tlaku

KpA= 5 dB(A) Naměřený akustický výkon LwA: 103 dB (A)

KwA= 5 dB(A)

Použijte ochranu sluchu .

INFORMACE O VIBRACÍCH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 62841:

Vrtání s příklepem do betonu

Vrtání do kovu

Hodnota vibračních emisí: ah= 9.4 m/s Kolísání K = 1.5 m/s² Hodnota vibračních emisí: ah = 1.4 m/s Kolísání K = 1.5 m/s²

LpA: 92 dB (A)

Page 43

Deklarovaná celková hodnota vibrací a deklarovaná úroveň vytvářeného hluku byly měřeny v souladu se standardními zkušebními postupy a lze je použít při srovnání jednotlivých nářadí mezi sebou. Deklarovaná celková hodnota vibrací a deklarovaná úroveň vytvářeného hluku mohou být take použity k předběžnému stanovení doby práce s nářadím.

VAROVÁNÍ: Vibrace a hlučnost při aktuálním použití elektrického nářadí se od deklarovaných hodnot

mohou lišit v závislosti na způsobu, jakým je nářadí použito, zejména pak na typu zpracovávaného obrobku podle následujících příkladů a na dalších způsobech, jakými je nářadí používáno: Jak je nářadí používáno a jaké materiály budou řezány nebo vrtány. Nářadí musí být v dobrém stavu a musí být prováděna jeho řádná údržba. S nářadím musí být používáno správné příslušenství, a toto příslušenství musí být ostré a v dobrém stavu. Pevnost uchopení rukojetí a zda je použito jakékoliv příslušenství snižující úroveň vibrací a hluku. Toto nářadí může být použito pouze pro určené účely a podle těchto pokynů.

Není-li toto nářadí používáno odpovídajícím způsobem, může způsobit syndrom nemoci způsobené působením vibrací na ruce a paže obsluhy.

VAROVÁNÍ: Chcete-li být přesní, odhad doby působení vibrací v aktuálních podmínkách při použití tohoto

nářadí by měl brát v úvahu také všechny části pracovního cyklu, jako jsou doby, kdy je nářadí vypnuto a kdy je v chodu ve volnoběžných otáčkách, ale ve skutečnosti neprovádí žádnou práci. Doba působení vibrací tak může být během celkové pracovní doby značně zkrácena. Pomáhá minimalizovat riziko působení vibrací a hluku. VŽDY používejte ostré sekáče, vrtáky a nože. Provádějte údržbu tohoto nářadí podle těchto pokynů a zajistěte jeho řádné mazání (je-li to vhodné). Pokud bude nářadí používáno pravidelně, pak investujte do příslušenství snižujícího úroveň vibrací a hluku.

Vypracujte si svůj plán práce, abyste působení vysokých vibrací tohoto nářadí rozdělily do několika dnů.

PŘÍSLUŠENSTVÍ

DX12 DX12.2 DX12B Spona pásu 1 1 1 Akumulátor 2 (DXB2) 2 (DXB4) / Nabíječka (DXC4)

Doporučujeme zakoupit příslušenství u stejného prodejce, u kterého jste koupili nářadí. Pro další detaily prostudujte obal příslušenství. Personál obchodu vám může pomoci a poradit.

1 1 /

PROVOZNÍ POKYNY

POZNÁMKA:

přečtěte návod k obsluze.

ÚČEL POUŽITÍ

Stroj je určen pro zašroubování a povolení šroubů, jakož i pro vrtání do dřeva, kovu a plastu.

PŘED UVEDENÍM DO PROVOZU

1. NABÍJENÍ AKUMULÁTORU (VIZ OBR.A)

2. KONTROLA STAVU NAPÁJENÍ Z BATERIÍ (VIZ OBR.A)

5 LED světel indikuje stav baterie. Před spuštěním nebo po použití zkontrolujte stisknutím tlačítka vedle světel stav baterie.

MONTÁŽ

1. ODSTRANĚNÍ NEBO INSTALACE AKUMULÁTORU (VIZ OBR.B)

Stlačte uvolňovací tlačítko akumulátoru, abyste akumulátor vysunuli z nářadí. Po nabití jej zasuňte zpět do nářadí. Jednoduché zatlačení a nepatrný tlak budou dostatečné.

Před použitím nářadí si pečlivě

PROVOZ

1. HLAVNÍ VYPÍNAČ (VIZ OBR.C)

Stisknutím hlavního vypínače zapněte a uvolněním ho zastavte. Hlavní vypínač je vybaven funkcí brzdy, která okamžitě zastaví sklíčidlo, jakmile jej rychle uvolníte. Jedná se také o spínač s proměnnými otáčkami, který poskytuje vyšší rychlost a točivý moment se zvýšeným spouštěcím tlakem. Otáčky jsou řízeny mírou stisknutí spouště spínače.

VÝSTRAHA:

otáčkách, protože uvnitř bude produkovat přebytečné

teplo.

VÝSTRAHA:

uvolněte hlavní vypínač, aby nedošlo k přehřátí motoru.

2. ZÁMEK SPÍNAČE

Spoušťový spínač lze uzamknout v poloze VYP. To pomáhá snížit možnost náhodného spuštění, když se nepoužívá. Chcete-li spoušť uzamknout, umístěte ovladač otáčení do střední polohy.

3. PŘEPÍNAČ DOPŘEDNÉHO A ZPĚTNÉHO CHODU (VIZ OBR.C)

Dopředná rotace: Pro vrtání zatlačte a stiskněte " " ze zadní strany těla na přední stranu těla.

Nepracujte po dlouhou dobu při nízkých

Pokud dojde k přetížení, okamžitě

Page 44

Zpětná rotace: Zatlačením a stisknutím" " z přední strany těla na zadní stranu těla odstraníte bity vrtáku.

VÝSTRAHA:

se nářadí otáčí, počkejte, dokud se nezastaví.

4. OVLÁDÁNÍ DVOUSTUPŇOVÉHO PŘEVODU (VIZ OBR.D)

Vrták má ovládání dvoustupňové převodovky určeného k vrtání nebo jízdě otáček LO (značka je 1) nebo HI (značka je

2). Posuvný spínač je umístěn v horní části vrtačky a slouží k volbě otáček LO nebo HI. Při použití vrtačky v rozsahu otáček LO se otáčky sníží a vrtačka bude mít větší výkon a točivý moment. Při použití vrtačky v rozsahu vysokých otáček se rychlost zvýší a vrtačka bude mít menší výkon a točivý moment.

Stupeň I

Rozsah nízkých otáček: pro šroubování nebo práci s velkým průměrem vrtání

Stupeň II

Rozsah vysokých otáček: pro práci s malým průměrem vrtání

VÝSTRAHA:

změnou směru otáčení nebo před dvoustupňovou

převodovkou vždy nechejte sklíčidlo úplně zastavit.

VÝSTRAHA:

převodu vysokých otáček, přepněte na stupeň rychlých

otáček, aby nedošlo k přehřátí motoru.

5. SEŘÍZENÍ SKLÍČIDLA (VIZ OBR.E)

Čelisti sklíčidla otevřete otočením přední části sklíčidla. Vložte vrták mezi upínací čelisti a otočte přední část v opačném směru. Zajistěte, aby byl vrták uprostřed upínacích čelistí. Nakonec pevně otočte přední část sklíčidla v opačných

směrech. Váš vrták je nyní upnutý ve sklíčidle.

6. NASTAVENÍ TOČIVÉHO MOMENTUF (VIZ OBR.F)

Točivý moment se nastavuje otáčením kroužku pro nastavení točivého momentu. Točivý moment je větší, když je kroužek pro nastavení točivého momentu nastaven na vyšší nastavení. Točivý moment je menší, pokud je kroužek pro nastavení točivého momentu nastaven na nižší nastavení. Proveďte nastavení následujícím způsobem:

1 - 4 pro šroubování malých šroubů

pro zašroubování šroubů do měkkého

5 - 9

materiálu pro zašroubování šroubů do měkkého a

10 - 14

tvrdého materiálu

15 - 21 pro zašroubování šroubů do tvrdého dřeva

22 pro šroubování větších šroubů

pro těžké vrtání pro vrtání do zdiva a betonu

7.AUTOMATICKÝ ZÁMEK VŘETENA

Automatický zámek vřetena umožňuje použití jako běžný šroubovák. Po vybití baterie můžete provést další kroucení k pevnému dotáhnutí šroubu, povolení velmi těsného šroubu nebo pokračování v práci. Pro ruční šroubovák se sklíčidlo automaticky zablokuje, když je nářadí vypnuté.

8.POUŽITÍ LED SVĚTLA

Světlo zapnete jednoduše stisknutím hlavního vypínače. Po uvolnění hlavního vypínače světlo zhasne. LED osvětlení zvyšuje viditelnost - vhodné pro tmavé nebo

Nikdy neměňte směr otáčení, když

Abyste předešli poškození převodu, před

Pokud často dochází k přetížení

uzavřené oblasti. LED je také indikátor kapacity baterie. Bliká, když je baterie téměř vybitá.

9. KLIPS NA OPASEK

Pomocí šroubu našroubujte klips na opasek na nářadí. Klips na opasek lze zavěsit na opasek nebo za kapsu atd.

10. VRTÁNÍ

Při vrtání do tvrdého hladkého povrchu označte středovým razníkem požadované umístění díry. Tím zabráníte vyklouznutí vrtáku ze středu při vyvrtání díry. Nástroj pevně uchopte a hrot nástroje umístěte na místo, které chcete vyvrtat. Stisknutím spínače spusťte nástroj. Zasuňte bit vrtáku do obrobku a vyvíjejte na něj pouze dostatečný tlak, aby se bit vrtáku udržel v řezu. Pro prodloužení díry nevyvíjejte sílu ani na ni nevyvíjejte boční tlak. Chcete-li aktivovat funkci vrtání (pro vrtání kovového dřeva nebo plastu), otočte kroužkem pro nastavení točivého momentu na pozici vrtání. Chcete-li aktivovat funkci nárazu (do zdiva nebo betonu), otočte kroužkem pro nastavení točivého momentu v poloze kladiva.

VÝSTRAHA:

používat bity vrtáku z tvrdokovu. Při vrtání do kovu používejte bity vrtáku HSS pouze v dobrém stavu. Pokud používáte krátké bity šroubováku, vždy používejte magnetický držák bitů (není součástí dodávky).Při šroubování naneste malé množství tekutého mýdla nebo podobného přípravku na závity šroubů, abyste usnadnili zavádění.

11. OCHRANA PROTI PŘETÍŽENÍ

Při přetížení se motor zastaví. Okamžitě ulehčete stroj a nechejte jej asi na cca. 30 sekund při nejvyšší rychlosti bez zátěže.

12. OCHRANA PROTI PŘETÍŽENÍ ZÁVISÍCÍ NA TEPLOTĚ

Při použití určeném pro elektrické nářadí nesmí dojít k přetížení. Pokud je zátěž příliš vysoká nebo je překročena přípustná teplota baterie 75 °C, elektronická regulace nářadí vypne, dokud teplota opět nedosáhne optimálního teplotního rozsahu.

13. OCHRANA PROTI HLUBOKÉMU VYBITÍ

Li-ion baterie je chráněna proti hlubokému vybití „Ochranným systémem vybíjení“. Až bude baterie vybitá, tak se stroj vypne prostřednictvím ochranného obvodu. Vložené nářadí se již nebude otáčet.

Do betonu a zdiva by se vždy měly

ODSTRAŇOVÁNÍ ZÁVAD

1. PROČ SE VRTAČKA NEZAPNE, KDYŽ STISKNU VYPÍNAČ?

Přepínač chodu vpřed/vzad, který se nachází na horní části spouštěcího spínače, je nastaven v poloze zajištěno. Odblokujte přesunutím voliče do požadovaného směru otáčení. Stiskněte tlačítko vypínače a vřeteno vrtačky se začne otáčet.

2. VRTAČKA ZASTAVÍ PŘEDTÍM, NEŽ JE ŠROUB KOMPLETNĚ UTAŽENÝ. PROČ?

Ověřte polohu točivého momentu seřizovacího kroužku, vy najdete prstenec pro nastavení točivého momentu mezi sklíčidlem a tělo vrtáku. Poloha 1 je nejnižší točivý moment (šroubování síla) a poloha 22

Page 45

je nejvyšší točivý moment (šroubování platnost). Pozice je pro vrtání. Pozice je pro operace příklepového vrtání. Upravte nastavovací kroužek točivého momentu na vyšší pozici k dosažení nejlepšího výsledku.

3. DŮVODY RŮZNÉ ŽIVOTNOSTI BATERIE

V případě problémů s délkou nabíjení nebo nepoužívání baterie delší dobu se snižuje provozní doba baterie. Náprava spočívá v provedení několika nabíjecích a vybíjecích cyklů při práci s nářadím. Utahování velkých šroubů přitom spotřebovává energii baterie rychleji než nenáročné typy operací. Baterii nedobíjejte, klesne-li teplota v jejím okolí pod 0˚C nebo stoupne nad 40˚C, jinak se to projeví na jejím výkonu.

ÚDRŽBA

Před prováděním nastavení, servisních prací nebo údržbě vyjměte z nářadí baterii.

Vaše nářadí nevyžaduje žádné dodatečné promazání nebo údržbu. Tento elektrický nástroj neobsahuje žádné součásti, které by si mohl uživatel opravit vlastními silami. Na čištění vašeho nářadí nikdy nepoužívejte vodu, chemické čistící prostředky. Vytřete jej suchým hadrem. Tento elektrický nástroj uchovávejte vždy na suchém místě. Udržujte větrací otvory motoru čisté. Všechny ovládací prvky pravidelně čistěte od prachu. Občas můžete přes ventilační otvory vidět jiskry. Je to normální a nepoškozuje to ruční elektrické nářadí.

Pro akumulátorová nářadí

Rozsah okolní teploty, pro použití a skladování nářadí a akumulátoru je 0˚C-45˚C. Doporučený rozsah okolní teploty pro nabíjecí systém v průběhu nabíjení je 0˚C-40˚C.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Vysloužilé elektrické přístroje by neměli být vyhazovány společně s odpadem z domácnosti.

Nářadí recyklujte ve sběrnách zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

PROHLÁŠENÍ O SHODĚ

My, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

Prohlašujeme, že produkt Popis Akumulátorové vrtací kladivo Typ DX12 DX12.2 DX12B (12-označení

stroje, zástupce Příklepová vrtačka)

Funkce Vrtání

Splňuje následující směrnice:

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

Splňované normy

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

Osoba oprávněná uspořádat technický soubor,

Název Marcel Filz Adresa POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

2022/5/8 Allen Ding Zástupce vrchní konstrukční kanceláře, Testování & Certikace Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

Page 46

PÔVODNÝ NÁVOD NA POUŽITIE

BEZPEČNOSŤ VÝROBKU VŠEOBECNÉ BEZPEČNOSTNÉ

VAROVANIA NA

POUŽÍVANIE ELEKTRICKÉHO NÁRADIA

VAROVANIE Prečítajte si všetky

bezpečnostné varovania, pokyny,

zoznámte sa s ilustráciami a technickými

údajmi dodanými s týmto elektrickým náradím. Nedodržanie akýchkoľvek nižšie uvedených

pokynov môže mať za následok úraz elektrickým prúdom, vznik požiaru alebo vážneho úrazu.

Odložte si všetky varovania a inštrukcie pre budúcu potrebu.

Výraz „elektrické ručné náradie“ vás vo varovaniach odkazuje buď na náradie na elektrický pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumulátora).

1) BEZPEČNOSŤ NA PRACOVISKU a) Udržujte pracovisko čisté a dobre

osvetlené. Pracovisko plné nepotrebných predmetov alebo slabo osvetlené zvyšuje možnosť úrazu.

b) Nepoužívajte elektrické ručné náradie

v prostredí náchylnom na explózie, ako napríklad v prítomnosti horľavých tekutín, plynov alebo prachu. Elektrické ručné náradie

vytvára iskry, ktoré môžu vznietiť prach alebo výpary.

c) Udržujte deti a prizerajúcich sa v

dostatočnej vzdialenosti pri práci s elektrickým ručným náradím. Strata

pozornosti môže viesť k strate kontroly nad náradím.

2) BEZPEČNOSŤ PRI PRÁCI S ELEKTRINOU a) Prípojky elektrického ručného náradia

musia byť zhodné so zástrčkami. Nemodikujte prípojku žiadnym spôsobom. Nepoužívajte spolu s uzemneným ručným náradím žiadne adaptérové prípojky, ktoré neumožňujú ochranu uzemnením. Pôvodné prípojky a k

nim prislúchajúce zástrčky znižujú riziko úrazu elektrickým prúdom.

b) Vyhýbajte sa kontaktu s uzemnenými

povrchmi, ako napríklad rúrkami, radiátormi, sporákmi a chladničkami. Keď

je vaše telo spojené s uzemneným predmetom alebo stojí na uzemnenom území, je zvýšené riziko elektrického šoku.

c) Nevystavujte ručné náradie dažďu alebo

vlhkým podmienkam. Keď sa voda dostane

pod povrch elektrického ručného náradia, je zvýšené riziko elektrického šoku.

d) Nezaobchádzajte s káblom prípojky

necitlivo. Nikdy si nepriťahuje elektrické ručné náradie k sebe pomocou kábla,

neťahajte ho za sebou pomocou kábla a nevytrhávajte kábel zo zástrčky aby ste ručné náradie vypli. Nevystavujte kábel vysokým teplotám, oleju, ostrým hranám alebo pohyblivým častiam. Poškodené alebo

zamotané káble môžu viesť k zvýšenému riziku elektrického šoku.

e) Pri práci s ručným náradím v exteriéri

použite predlžovací kábel vhodný na použitie v exteriéri. Použitím kábla vhodného

na použitie v exteriéri redukujete riziko vzniku elektrického šoku.

f) Pokiaľ je práca s ručným náradím vo

vlhkých podmienkach nevyhnutná, použite napájanie chránené ističom typu prúdový chránič (RCD). Použitie RCD ističa redukuje

riziko vzniku elektrického šoku.

3) OSOBNÁ BEZPEČNOSŤ a) Buďte sústredení, sledujte, čo robíte, a pri

práci s ručným náradím sa riaďte zdravým rozumom. Nepoužívajte ručné náradie, keď ste unavení alebo pod vplyvom omamných látok, alkoholu alebo liekov.

Moment nepozornosti pri práci s ručným náradím môže viesť k vážnemu osobnému zraneniu.

b) Použite osobné ochranné pomôcky. Vždy

noste ochranu očí. Ochranné pomôcky,

ako napríklad protiprachová maska, topánky s protišmykovou podrážkou alebo chrániče sluchu použité v príslušných podmienkach pomáhajú redukovať vážne osobné zranenia.

c) Predíďte neúmyselnému zapnutiu. Uistite

sa, že prepínač je vo vypnutej pozícii, pred tým, než zapojíte náradie do elektriny a/ alebo k akumulátoru, pri zdvihnutí alebo nosení náradia. Nosenie náradia s prstom na

prepínači alebo aktívneho náradia, ktoré je zapnuté, zvyšuje možnosť úrazu.

d) Odstráňte akékoľvek nastavovacie kľúče

alebo kľúče na matice a skrutky pred tým, než zapnete ručné náradie. Nastavovací

alebo iný kľuč ponechaný pripevnený na rotujúcej časti ručného náradia môže spôsobiť osobný úraz.

e) Nepreceňujte sa. Udržujte si stabilitu

a pevnú zem pod nohami za každých podmienok. Umožňuje vám to lepšiu kontrolu nad

ručným náradím v neočakávaných situáciách.

f) Oblečte sa náležite. Nenoste voľné

oblečenie alebo šperky. Udržujte svoje vlasy, oblečenie a rukavice vzdialené od pohyblivých častí. Voľné oblečenie, šperky

alebo dlhé vlasy sa môžu do pohyblivých častí zachytiť.

g) Pokiaľ sú zariadenia nastavené na

spojenie so zariadeniami na zachytávanie a extrakciu prachu, uistite sa, že sú náležite využité a pripojené. Použitím zberača

prachu redukujete riziká spojené s prachom.

h) Nedovoľte, aby ste vďaka skúsenostiam

získaným častým používaním elektrického náradia prestali dodržiavať základy bezpečného použitia. Neopatrný úkon môže

spôsobiť vážny úraz v priebehu zlomku sekundy.

4) POUŽITIE A ÚDRŽBA RUČNÉHO NÁRADIA a) Nepreťažujte ručné náradie. Použite

Page 47

správne ručné náradie na danú činnosť.

Správne ručné náradie spraví prácu lepšie a v medziach, na ktoré bolo navrhnuté.

b) Nepoužívajte ručné náradie, pokiaľ sa

prepínač neprepína medzi zapnutím a vypnutím. Akékoľvek ručné náradie, ktoré nie je

kontrolovateľné prepínačom, je nebezpečné a musí byť opravené.

c) Pred akýmkoľvek nastavovaním, výmenou

násad alebo uskladnením elektrického

náradia vytiahnite sieťovú zástrčku zo zásuvky alebo, ak to bude možné, vytiahnite akumulátor. Takéto preventívne

bezpečnostné opatrenia redukujú riziko náhodného zapnutia ručného náradia.

d) Keď ručné náradie nepoužívate, skladujte

ho mimo dosahu detí a nedovoľte osobám, ktoré nemajú skúsenosti s prácou s ručným náradím alebo neboli oboznámené s týmito inštrukciami, dotýkať sa náradia.

Ručné náradie je nebezpečné v rukách netrénovanej osoby.

e) Údržba ručného náradia. Skontrolujte

chybné pripojenia alebo spojenia pohyblivých častí, zlomené časti alebo iné okolnosti, ktoré by mohli ovplyvniť funkčnosť ručného náradia. Pri poškodení musí byť pred použitím najprv elektrické ručné náradie opravené. Mnoho úrazov vzniká

preto, že je elektrické ručné náradie zle udržiavané.

f) Udržujte rezacie nástroje ostré a čisté.

Náležite udržiavané rezacie nástroje s ostrými rezacími hranami sú menej náchylné na „zaseknutie“ a sú ľahšie ovládateľné.

g) Používajte elektrické náradie v súlade

týmito pokynmi, berte pritom do úvahy pracovné podmienky a druh vykonávanej práce. Ak sa elektrické náradie použije na iné

účely, než na čo je určené, môže dochádzať k nebezpečným situáciám.

h) Rukoväte a povrchy držadiel udržujte

suché, čisté, bez mazív a tukov. Šmykľavé

rukoväte a držadlá neumožňujú bezpečnú manipuláciu a obsluhu náradia v neočakávaných situáciách.

5) Používanie a starostlivosť o batériové

elektrické náradie

a) Nabíjajte iba nabíjačkou určenou

výrobcom. Nabíjačka, ktorá je vhodná na jeden

typ bloku batérií, môže pri použití s iným typom batérií spôsobiť požiar.

b) Elektrické náradie používajte iba s

určeným typom bloku batérií. Použitie

akéhokoľvek iného typu batérií môže zvýšiť riziko zranenia a požiaru.

c) Ak sa blok batérií nepoužíva, neukladajte

ho do blízkosti iných kovových predmetov, ako sú sponky na papier, mince, kľúče, klince, skrutky alebo iné drobné kovové predmety, ktoré by mohli skratovať kontakty. Skratovanie kontaktov batérie môže

viesť k popáleninám alebo vzniku požiaru.

d) Pri nesprávnom používaní môže z batérie

vystreknúť kvapalina; vyhýbajte sa styku s ňou. Ak dôjde k styku kvapaliny s pokožkou, opláchnite zasiahnuté miesto

vodou. Ak sa kvapalina dostane do očí, ihneď

vyhľadajte lekársku pomoc. Kvapalina, ktorá unikla z batérie, môže spôsobiť podráždenie a poleptanie.

e) Akumulátor alebo náradie, ktoré je

poškodené alebo upravené, nepoužívajte.

Poškodené alebo upravené akumulátory môžu mať nepredvídateľné chovanie s následkom požiaru, explózie alebo s nebezpečenstvom úrazu.

f) Akumulátor alebo náradie nevyhadzujte do

ohňa alebo ho nevystavujte nadmerným teplotám. Pri vhodení do ohňa alebo vystavení

teplote nad 130 ° C môže dôjsť k explózii.

g) Dodržiavajte všetky pokyny pre nabíjanie

a akumulátor alebo náradie nenabíjajte mimo teplotný rozsah špecikovaný v tomto návode. Nesprávne nabíjanie alebo

nabíjanie pri teplotách mimo špecikovaný rozsah môže poškodiť akumulátor a zvýšiť riziko požiaru.

6) Servis

a) Servisné práce na náradí nechajte

vykonať kvalikovaných pracovníkov s použitím originálnych náhradných dielov.

Výsledkom bude trvalá bezpečnosť pri práci s elektrickým náradím.

b) Poškodené akumulátory nikdy

neopravujte. Servis akumulátorov by mal byť

prevedený iba výrobcom alebo autorizovaným servisným zástupcom.

BEZPEČNOSTNÉ POKYNY PRE VŔTAČKY

1) Bezpečnostné pokyny pre všetky

operácie

a) Používajte prídavné rukoväti, dodané s

náradím. Ak stratíte nad náradím kontrolu, môže

dôjsť k zraneniu osôb.

b) Tam, kde by sa nástroj pri práci mohol

dostať do kontaktu so zakrytými vodičmi, náradie držte za izolované časti pre uchopenie náradia. Elektrický kontakt nástroja

so „živým“ vodičom spôsobí, že všetky kovové časti vŕtačky budú pod napätím.

2) Bezpečnostné pokyny pri používaní

dlhých vrtákov

a) Nepracujte pri rýchlostiach vyšších ako

je maximálna menovitá rýchlosť vrtáka. Pri vyšších rýchlostiach sa vrták môže ohýbať, ak sa môže voľne otáčať bez dotyku s obrobkom, čo môže viesť k zraneniu osôb.

b) Vŕtanie vždy začnite s nízkou rýchlosťou,

pričom hrot vrtáka je v kontakte s obrobkom. Pri vyšších rýchlostiach sa vrták môže ohýbať, ak sa môže voľne otáčať bez dotyku s obrobkom, čo môže viesť k zraneniu osôb.

c) Tlak aplikujte len vtedy, keď je priamo

zarovnaný s vrtákom, nepoužívajte nadmerný tlak. Vrták sa ohne a spôsobí poškodenie alebo stratu kontroly, čo môže viesť k zraneniu osôb.

Page 48

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ

a) Nepokúšajte sa demontovať, rozoberať

alebo rozrezávať batérie alebo jej články.

b) Batériu neskratujte. Neukladajte batérie

náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjsť k ich vzájomnému

skratovaniu alebo k skratovaniu

spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobiť prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobiť popáleniny alebo požiar.

c) Nevystavujte batériu pôsobeniu tepla

alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku.

d) Nevystavujte batériu mechanickým

rázom.

e) Ak dôjde k úniku kvapaliny z batérie,

zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhľadajte lekárske

ošetrenie. f) Udržujte batérie čisté a suché. g) Ak sú svorky batérie znečistené, utrite

ich čistou a suchou handričkou. h) Batéria musí byť pred použitím nabitá.

Vždy postupujte podľa uvedených

pokynov a používajte správny postup

nabíjania. i) Nenechávajte batériu nabíjať, ak nebude

batéria použitá. j) Po dlhodobom uložení budete možno

musieť vykonať niekoľko cyklov nabíjania

a vybíjania, aby batéria dosiahla svoj

maximálny výkon. k) Vykonávajte nabíjanie iba v nabíjačke,

ktorá je špecikovaná spoločnosťou

Cat®. Nepoužívajte inú nabíjačku, než je

nabíjačka špeciálne dodaná na použitie s

týmto zariadením

l) Nepoužívajte žiadnu batériu, ktorá nie je

určená na použitie s týmto zariadením. m) Ukladajte batérie mimo dosahu detí. n) Uschovajte originálnu dokumentáciu k

tomuto výrobku na budúce odkazy. o) Ak sa zariadenie nepoužíva, vyberte z

neho batériu. p) Vykonávajte riadnu likvidáciu batérie. q) V zariadení nekombinujte batériové

články rôzneho dátumu výroby, kapacity,

veľkosti alebo typu. r) Batériu uchovávajte ďalej od

mikrovlnných rúr a zariadení pod vysokým

tlakom.

SYMBOLY

Kvôli zníženiu rizika poranenia je potrebné, aby si používateľ najprv prečítal návod

Výstraha

Používajte ochranu očí

Používajte ochranu sluchu

Používajte protiprachovú masku

Akumulátor Li-Ion. Tento výrobok bol označený symbolom “triedený odpad” pre všetky jednotlivé a zložené akumulátory. Preto musí byť s ohľadom vplyvu na životné

Li-Ion

prostredie po doslúžení recyklovaný alebo demontovaný. Akumulátory obsahujú nebezpečné látky, preto môžu byť nebezpečné pre životné prostredie a ľudské zdravie.

Nevystavujte ohňu

Akumulátory sa môžu pri nesprávnom spôsobe likvidácie dostať do systému kolobehu vody, čo môže ohroziť vlastný ekosystém. Doslúžile akumulátory nelikvidujte ako zmesový komunálny odpad.

Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

Page 49

ZOZNAM SÚČASTÍ

1. BEZKĽÚČOVÉ SKĽUČOVADLO

2. KRÚŽOK NA NASTAVENIE KRÚTIACEHO MOMENTU

3. DVOJSTUPNOVÁ REGULÁCIA PREVODOVÝCH STUPŇOV

4. POSÚVAČ ROTÁCIE DOPREDU A DOZADU

5. TLAČIDLO ZAPNÚŤ/VYPNÚŤ

6. LED SVIETIDLO

7. UVOĽŇOVACIE TLAČIDLO BATÉRIOVÉHO BLOKU*

8. BATÉRIOVÝ BLOK*

9. SPONA NA OPASOK

* Do štandardnej dodávky nie je zahrnuté všetko zobrazené alebo opísané príslušenstvo.

TECHNICKÉ ÚDAJE

Označenie typu DX12 DX12.2 DX12B (12 - označenie zariadenia predstavuje vŕtačku s príklepom)

DX12 DX12.2 DX12B Napätie 18V Otáčky naprázdno 0-500/0-2000 /min Rýchlosť úderov 0-8000/0-32000 bpm Max. krútiaci moment 65N.m Kapacita skľučovadla 13mm Počet polôh spojky 22+1+1

Max. kapacita na vŕtanie

Kapacita batérie 2.0 Ah (DXB2) 4.0 Ah (DXB4) / Vstup nabíjačky (DXC4) Výstup nabíjačky (DXC4) Trieda ochrany nabíjačky /II / Hmotnosť zariadenia 1.97 kg 2.25 kg 1.6 kg

Oceľ 13mm Drevo 40mm Betón 16mm

100-240V ~ 50/60Hz,95W

20 V 4 A

/ /

INFORMÁCIE O HLUKU

Nameraný akustický tlak

KpA= 5 dB(A) Nameraný akustický výkon LwA: 103 dB (A)

KwA= 5 dB(A)

Používajte ochranu sluchu .

LpA: 92 dB (A)

INFORMÁCIE O VIBRÁCIÁCH

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 62841:

Vŕtanie s príklepom do betónu

Vŕtanie do kovu

Hodnota emisie vibrácií: ah= 9.4 m/s Nepresnosť K = 1.5 m/s² Hodnota emisie vibrácií: ah = 1.4 m/s Nepresnosť K = 1.5 m/s²

Page 50

Deklarovaná celková hodnota vibrácií a deklarovaná úroveň vytváraného hluku boli merané v súlade so štandardnými skúšobnými postupmi a môžete ich použiť na vzájomné porovnanie jednotlivých náradí. Deklarovaná celková hodnota vibrácií a deklarovaná úroveň vytváraného hluku môžu byť tiež použité na predbežné stanovenie doby práce s náradím.

VAROVANIE: Vibrácie a hlučnosť pri aktuálnom použití elektrického náradia sa od deklarovaných môžu líšiť

v závislosti od spôsobu, akým je náradie používané, a hlavne od typu spracovávaného obrobku podľa nasledujúcich príkladov a ďalších spôsobov, akými je náradie používané: Ako sa náradie používa a aké materiály sa budú rezať alebo vŕtať. Náradie musí byť v dobrom stave a musí byť vykonávaná jeho riadna údržba. S náradím sa musí používať správne príslušenstvo, a toto príslušenstvo musí byť ostré a v dobrom stave. Pevnosť uchopenia rukovätí a či je použité akékoľvek príslušenstvo znižujúce úroveň vibrácií a hluku. Toto náradie môže byť použité iba na určené účely a podľa týchto pokynov.

Ak sa toto náradie nepoužíva zodpovedajúcim spôsobom, môže spôsobiť syndróm choroby spôsobenej pôsobením vibrácií na ruky a paže obsluhy.

VAROVANIE: Ak chcete byť presní, odhad času pôsobenia vibrácií v aktuálnych podmienkach pri použití

tohto náradia by mal brať do úvahy taktiež všetky časti pracovného cyklu, ako sú časy, kedy je náradie vypnuté a kedy je v chode vo voľnobežných otáčkach, ale v skutočnosti nevykonáva žiadnu prácu. Čas pôsobenia vibrácií tak môže byť v rámci celkového pracovného času značne skrátený. Pomáha minimalizovať riziko pôsobenia vibrácií a hluku. VŽDY používajte ostré sekáče, vrtáky a nože. Vykonávajte údržbu tohto náradia podľa týchto pokynov a zaistite jeho riadne mazanie (ak je to vhodné). Ak bude náradie používané pravidelne, potom investujte do príslušenstva znižujúceho úroveň vibrácií a hluku.

Vypracujte si svoj plán práce, aby ste pôsobenie vysokých vibrácií tohto náradia rozdelili do niekoľkých dní.

PRÍSLUŠENSTVO

Spona na opasok 1 1 1 Batériový blok 2 (DXB2) 2 (DXB4) / Nabíjačka (DXC4)

Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.

DX12 DX12.2 DX12B

1 1 /

NÁVOD NA OBSLUHU

POZNÁMKA:

pozorne prečítajte návod na obsluhu.

ZAMÝŠĽANE POUŽITIE

Toto zariadenie je určené na vŕtanie a uvoľňovanie skrutiek a tiež na vŕtanie do dreva, kovu a plastu.

PRED UVEDENÍM DO PREVÁDZKY

1. NABITE BATÉRIOVÝ BLOK (POZRITE SI OBR. A)

2. KONTROLA STAVU NABITIA BATÉRIE (POZRITE SI OBR. A)

5 LED svetelných indikátorov ukazuje stav nabitia batérie. Pred začatím alebo skončením používania stlačte tlačidlo vedľa týchto svetelných indikátorov a skontrolujte stav nabitia batérie.

MONTÁŽ

1. VYBERANIE ALEBO VKLADANIE BATÉRIOVÉHO BLOKU (POZRITE SI OBR. B)

Batériový blok vyberte zo zariadenia tak, že zatlačíte na uvoľňovacie tlačidlo batériového bloku. Batériový blok po nabití vložte späť do nástroja. Stačí jednoducho zasunúť a mierne zatlačiť.

Pred používaním nástroja si

PREVÁDZKA

1. TLAČIDLO ZAPNÚŤ/VYPNÚŤ (POZRITE SI OBR. C)

Vŕtačku zapnite stlačením tlačidla Zapnúť/vypnúť a zastavte ju uvoľnením tohto tlačidla. Tlačidlo Zapnúť/ vypnúť je vybavené funkciou brzdy, ktorá skľučovadlo okamžite zastaví pri rýchlom uvoľnení spínača. Funguje aj ako spínač na zmenu otáčok a pri silnejšom stlačení spúšte sa zvýšia otáčky a krútiaci moment. Sila stlačenia spínacej spúšte reguluje otáčky.

VÝSTRAHA:

pri nízkych otáčkach, pretože vnútri bude vznikať

nadmerné teplo.

VÝSTRAHA:

tlačidlo Zapnúť/vypnúť, aby ste predišli prehriatiu

motora.

2. ZÁMOK SPÍNAČA

Spínaciu spúšť možno zamknúť v polohe VYP. Pomáha to znížiť možnosť náhodného spustenia nástroja, keď sa nepoužíva. Ak chcete zamknúť spúšťaciu spúšť, otočný ovládač prepnite do strednej polohy.

3. OVLÁDANIE ROTÁCIE DOPREDU A DOZADU (POZRITE SI OBR. C)

Rotácia dopredu: Ak chcete vŕtať " " posuňte zo zadnej strany telesa do jeho prednej strany a stlačte.

Nástroj neprevádzkujte dlhú dobu

Pri preťažení okamžite uvoľnite

Page 51

Rotácia dozadu: Ak chcete vymeniť vrták" " posuňte z prednej strany telesa do jeho zadnej strany a stlačte.

VÝSTRAHA:

otáčok a počkajte, kým nebude zastavený.

4. DVOJSTUPNOVÁ REGULÁCIA PREVODOVÝCH STUPŇOV (POZRITE SI OBR.

Vŕtačka je vybavená dvojstupňovou reguláciou prevodových stupňov na vŕtanie alebo zaskrutkovanie pri nízkych otáčkach LO (značka 1) alebo vysokých otáčkach HI (značka 2). Na hornej časti vŕtačky sa nachádza posuvný spínač na voľbu buď otáčok LO, alebo HI. Ak vŕtačku používate v rozsahu nízkych otáčok LO, otáčky sa znížia a vŕtačka bude mať vyšší výkon a krútiaci moment. Ak vŕtačku používate v rozsahu nízkych otáčok LO, otáčky sa zvýšiť a vŕtačka bude mať vyšší výkon a krútiaci moment.

I prevodový stupeň

Rozsah nízkych otáčok: na zaskrutkúvanie alebo vŕtanie otvorov s veľkým priemerom

II prevodový stupeň

Rozsah vysokých otáčok: na vŕtanie otvorov s malým priemerom

VÝSTRAHA:

pred zmenou smeru otáčania alebo dvojstupňovou reguláciou

prevodov nechajte skľučovadlo vždy úplne zastaviť.

VÝSTRAHA:

často dochádza k preťaženiu, prepnite do nízkootáčkového prevodu, aby sa zabránilo prehrievaniu motora.

5. NASTAVENIE SKĽUČOVADLA (POZRITE SI OBR. E)

Skľučovadlo otvorte otáčaním jeho prednej časti. Vrták vložte medzi čeľuste skľučovadla a jeho prednú časť otáčajte v opačnom smere. Vrták musí byť v strede čeľustí skľučovadla. Nakoniec pevne otáčajte utiahnite prednú časť skľučovadla v opačnom smere. Vrták je teraz upnutý v skľučovadle.

6. NASTAVENIE KRÚTIACEHO MOMENTU (POZRITE SI OBR. F)

Krútiaci moment nastavte otáčaním krúžka na nastavenie krútiaceho momentu. Krútiaci moment je väčší, keď je krúžok na nastavenie krútiaceho momentu nastavený na vyššiu hodnotu. Krútiaci moment je väčší, keď je krúžok na nastavenie krútiaceho momentu nastavený na nižšiu hodnotu. Nastavenie vykonajte takto:

1 - 4 na zaskrutkúvanie malých skrutiek

na zaskrutkúvanie skrutiek do mäkkého

5 - 9

materiálu na zaskrutkúvanie skrutiek do mäkkého a

10 - 14

tvrdého materiálu

15 - 21 na zaskrutkúvanie do tvrdého dreva

22 na zaskrutkúvanie väčších skrutiek

na vŕtanie pri veľkom zaťažení na vŕtanie do muriva a betónu

7. AUTOMATICKÝ ZÁMOK VRETENA

Automatický zámok vretena umožňuje používať nástroj ako bežný skrutkovač. Skrutku môžete pevne utiahnuť alebo uvoľniť veľmi utiahnutú skrutku ďalším otáčaním alebo pri vybitej batérii môžete pokračovať v práci. Skľučovadlo sa

Keď sa nástroj otáča, nemeňte smer

Aby sa zabránilo poškodeniu prevodov,

Ak pri vysokorýchlostnom prevode

po vypnutí nástroja automaticky zaistí a nástroj sa môže používať ako ručný skrutkovač.

8. POUŽÍVANIE LED SVIETIDLA

Ak chcete svietidlo vypnúť, stačí stlačiť tlačidlo Zapnúť/ vypnúť. Keď uvoľníte tlačidlo Zapnúť/vypnúť, svetelný indikátor zhasne. LED svietidlo veľmi zvyšuje viditeľnosť v tmavom a uzatvorenom priestore. LED svietidlo tiež ukazuje kapacitu batérie. Keď sa znižuje výkon, bude blikať.

9. SPONA NA OPASOK

Sponu na opasok upevnite na nástroj skrutkou. Sponu na opasok si môžete zavesiť na svoj opasok alebo si ju môžete vložiť do vrecka atď.

10. VŔTANIE

Pri vŕtaní do tvrdého hladkého povrchu používajte jamkovač na vyznačenie požadovaného umiestnenia otvoru. To zabráni vyšmyknutiu vrtáka zo stredu, pretože je vytvorená jamka pre otvor.Nástroj držte pevne a hrot vrtáka umiestnite do bodu, ktorý sa má vyvŕtať. Nástroj zapnite stlačením spínacej spúšte. Vrták posúvajte do obrobku vyvíjaním primeraného tlaku, aby bol stále v zábere. Na zväčšenie otvoru netlačte nasilu ani nevyvíjajte bočný tlak. Ak chcete zapnúť funkciu vŕtania (na vŕtanie do kovu, dreva alebo plastu), krúžok na nastavenie krútiaceho momentu otočte do polohy vŕtania. Ak chcete zapnúť funkciu vŕtania (na vŕtanie do kovu, dreva alebo Betón), krúžok na nastavenie krútiaceho momentu otočte do polohy vŕtania.

VÝSTRAHA:

musia vždy používať vidiové vrtáky. Pri vŕtaní do kovu používajte iba vrtáky HSS v dobrom stave. Pri používaní krátkych skrutkovacích bitov vždy používajte magnetický držiak bitov (nie je zahrnutý do dodávky). Pri zaskrutkúvaní skrutiek naneste na ich závity tenkú vrstvu tekutého mydla alebo podobného prípravku na uľahčenie ich zaskrutkúvania.

11. OCHRANA PROTI PREŤAŽENIU

Motor sa pri preťažení zastaví. Okamžite uvoľnite zaťaženie nástroja a nechajte ho vychladnúť približne na 30 sekúnd pri najvyšších voľnobežných otáčkach.

12. OCHRANA PROTI PREŤAŽENIU ZÁVISLÁ

OD TEPLOTY

Elektrický nástroj nesmie byť pri používaní na jeho určený účel vystavený preťaženiu. Keď je preťaženie veľmi vysoké alebo je prekročená prípustná teplota batérie 75 °C, elektronické ovládanie vypne elektrický nástroj, až kým teplota znova nedosiahne optimálny teplotný rozsah.

13. OCHRANA PROTI HLBOKÉMU VYBITIU

Lítium-iónovú batériu chráni proti hlbokému vybitiu „Systém na ochranu proti vybitiu“. Keď je batéria vybitá, ochranný okruh vypne zariadenie: Vložený nástroj sa už neotáča.

Na vŕtanie do muriva a betónu sa

DOBRÉ RADY NA PRÁCU S NÁRADÍM

1. PREČO SA VŔTAČKA NEOTÁČA, KEĎ STLAČÍM VYPÍNAČ?

Posuvný spínač na hornej časti vŕtačky prepínajúci smer otáčania je v polohe zablokované. Odblokujte spínač

Page 52

presunutím do požadovaného smeru otáčania. Potlačte vypínač a vŕtačka sa začne otáčať.

2. VŔTAČKA SA ZASTAVÍ SKÔR, AKO JE SKRUTKA ÚPLNE PRITIAHNUTÁ. PREČO?

Overte si polohu krútiaceho momentu nastavovacieho krúžku, vy nájdete krúžok na nastavenie krútiaceho momentu medzi skľučovadlom a telo vŕtačky. Poloha 1 je najnižší krútiaci moment (skrutkovanie sila) a poloha 22 je najvyšší krútiaci moment (skrutkovanie sila). Poloha je pre činnosť vŕtania. Pozícia je pre operácia príklepového vŕtania. Nastavte krúžok na nastavenie krútiaceho momentu na vyššiu pozíciu, aby ste dosiahli najlepší výsledok.

3. PREČO SA VÝDRŽ JEDNOTKY BATÉRIÍ MENÍ

Problémy s dĺžkou nabíjania, dlhšie obdobie nečinnosti môžu znížiť kapacitu batérií a tým aj prevádzkový čas. Dá sa to napraviť, ak necháte batérie prejsť niekoľkými cyklami nabitia a vybitia vo vŕtačke. Náročné činnosti, ako zakrúcanie veľkých skrutiek do tvrdého dreva, spotrebujú energiu batérie rýchlejšie ako menej náročné činnosti. Jednotku batérií nenabíjajte pri teplote pod 0°C ani nad 40°C, inak to negatívne ovplyvní jej výkon.

ÚDRŽBA

Pred vykonaním akéhokoľvek nastavovania, opráv alebo údržby vyberte z nástroja batériový modul.

Vaše náradie si nevyžaduje žiadne dodatočné mazanie ani údržbu. Vaše náradie si nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodou alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udržiavajte čisté. Ovládacie prvky zbavujte prachu. Cez vetracie štrbiny občas možno vidieť iskrenie komutátora. Je to normálny stav a nepoškodzuje to vaše náradie.

PRE AKUMULÁTOROVÉ NÁRADIE

Rozsah okolitej teploty, na použitie a skladovanie náradia a akumulátora je 0°C-45°C. Odporúčaný rozsah okolitej teploty pre nabíjací systém v priebehu nabíjania je 0°C-40°C.

VYHLÁSENIE O ZHODE

My, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

Vyhlasujeme, že tento výrobok

Akumulátorové vŕtacie kladivo

Popis

DX12 DX12.2 DX12B (12-označenie

Type

zariadenia, zástupca Vŕtanie s príklepom)

Funkcie Vŕtanie

Zodpovedá nasledujúcim smerniciam:

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

spĺňa posudzov ané normy:

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

Osoba oprávnená za zostavenie technického súboru:

Názov Marcel Filz Adresa POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

2022/5/8 Allen Ding Zástupca vrchnej konštrukčnej kancelárie, Testovanie & Certikácia Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

OCHRANA ŽIVOTNÉHO

PROSTREDIA

Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných

miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

Page 53

IZVIRNA NAVODILA VARNOST IZDELKA

SPLOŠNA VARNOSTNA

NAVODILA ZA

ELEKTRIČNA ORODJA

OPOZORILO Pred uporabo orodja,

pozorno preberite vsa varnostna

opozorila, navodila, preglejte ilustracije ter preverite tehnične podatke orodja.

Neupoštevanje opozoril in navodil lahko privede do električnega udara in/ali resnih poškodb.

Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Delovno področje naj bo vedno čisto

in dobro osvetljeno. Nered in neosvetljena

delovna področja lahko povzročijo nezgode.

b) Ne uporabljajte električnega orodja

v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja

povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta.

c) Prosimo, da med uporabo električnega

orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali. Odvračanje

Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.

2) ELEKTRIČNA VARNOST

a) Priključni vtikač električnega orodja se

mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji.

Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z

ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki.

Tveganje električnega udara je večje, če je Vaše telo ozemljeno.

c) Prosimo, da napravo zavarujete pred

dežjem ali vlago. Vdor vode v električno orodje

povečuje tveganje električnega udara.

d) Ne uporabljajte kabla za nošenje ali

obešanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli

povečujejo tveganje električnega udara.

e) Kadar uporabljate električno orodje zunaj,

uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba

kabelskega podaljška, ki jê primeren za delo na prostem, zmanjšuje tveganje električnega udara.

f) Če je uporaba električnega orodja v

vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom.

Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

3) OSEBNA VARNOST

a) Bodite pozorni, pazite kaj delate ter

se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil.

Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo

in vedno nosite zaščitna očala. Nošenje

osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.

c) Izogibajte se nenamernemu zagonu.

Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na

stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.

d) Pred vklapljanjem električnega orodja

odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja

v vrtečem se delu naprave, lahko povzroči telesne

poškodbe.

e) Izogibajte se nenormalni telesni drži.

Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih

situacijah električno orodje lahko bolje nadzorovali.

f) Nosite primerna oblačila. Ne nosite

ohlapnih oblačil in nakita. Poskrbite, da se med delovanjem električnega orodja vaši lasje, oblačila in rokavice, ne bodo ujeli med premikajoče se dele. Premikajoči

se deli orodja lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit.

g) Če ima električno orodje predvideno

namestitev enot za odsesavanje prahu ali zbiranje delcev, poskrbite, da bodo te tudi pravilno nameščene in uporabljene.

Če uporabljate enoto za zbiranje delcev, obstaja manjša nevarnost nesreč zaradi prahu.

h) Upoštevajte, da boste s pogosto uporabo

orodja, z njim postali zelo domači, zaradi česar bi lahko ravnali ravnodušno, ter

spregledali varnostna pravila za uporabo

orodja. Nepremišljeno ravnanje lahko že v trenutku nepazljivosti, povzroči resne poškodbe.

4) SKRBNA UPORABA IN RAVNANJE Z

ELEKTRIČNIMI ORODJI

a) Ne preobremenjujte naprave. Pri delu

uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim

orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje.

b) Ne uporabljajte električnega orodja s

Page 54

pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem naprave, zamenjavo

delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep

preprečuje nenameren zagon električnega orodja.

d) Električna orodja, katerih ne uporabljate,

shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, če jih

uporabljajo neizkušene osebe.

e) Skrbno negujte električno orodje.

Kontrolirajte brezhibno delovanje premičnih delov naprave, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo naprave popraviti.

Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.

f) Rezalna orodja vzdržujte tako, da bodo

vedno ostra in čista. Skrbno negovana rezalna

orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.

g) Električna orodja, pribor, vsadna orodja

in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali.

Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.

h) Poskrbite, da bodo ročaji in ostale

prijemalne površine, vedno suhi, čisti in brez ostankov olj ali masti. Če pride

do nepredvidenih situacij, vam spolzki ročaji in prijemalne površine ne zagotavljajo varnega rokovanja in nadzora nad orodjem.

5) Skrbno ravnanje in uporaba

akumulatorskih orodij

a) Akumulatorske baterije polnite samo v

polnilnikih, ki jih priporoča proizvajalec.

Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.

b) V električnih orodjih uporabljajte le

akumulatorske Mbaterije, ki so zanje predvidene. Uporaba drugih akumulatorskih

baterij lahko povzroči telesne poškodbe ali požar.

c) Akumulatorska baterija, katere ne

uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med

akumulatorskimi kontakti lahko ima za posledico opekline ali požar.

d) V primeru napačne uporabe lahko iz

akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite

tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline.

e) Ne uporabljajte poškodovanih ali

prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske

baterije ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe.

f) Akumulatorske baterije ali orodja ne

izpostavljajte ognju previsoki temperaturi. Izpostavljenost ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad

130oC lahko povzroči eksplozijo.

g) Upoštevajte navodila za polnjenje in ne

polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na

nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

6) Servisiranje a) Vaše električno orodje naj popravlja

le kvalicirano strokovno osebje, ki uporablja originalne nadomestne dele.

Tako bo zagotovljena predpisana varna uporaba orodja.

b) Nikoli ne servisirajte poškodovanih

akumulatorjev. Poškodovane akumulatorje lahko

servisira le proizvajalec ali pooblaščeni serviser.

VARNOSTNA OPOZORILA PRI VRTANJU

1) Varnostna navodila za vse operacije a) Če je strojčku priložen stranski ročaj,

ga namestite. Izguba nadzora lahko povzroči

telesne poškodbe.

b) Kadar bi med uporabo električnega

strojčka lahko z rezalnim orodjem prišli v stik z električno napeljavo, morate slednjega vedno držati za izolirane ročaje. Če z rezalnim orodjem pridete v stil z

električno napeljavo pod “napetostjo”, to povzroči, da postanejo “električni” tudi kovinski deli strojčka, zaradi česar uporabnik lahko doživi električni udar.

2) Varnostna navodila pri uporabi dolgih svedrov

a) Ne obratujte s hitrostjo, ki je višja od

največje nazivne hitrosti vrtalnika. Pri večjih hitrostih se lahko sveder upogne, če se lahko prosto vrti, ne da bi se dotaknil obdelovanca, kar povzroči telesne poškodbe.

b) Vrtanje vedno začnite pri nizki hitrosti,

pri čemer je konica svedra v stiku z obdelovancem. Pri večjih hitrostih se lahko sveder upogne, če se lahko prosto vrti, ne da bi se dotaknil obdelovanca, kar povzroči telesne poškodbe.

c) Pritrdite tlak samo, če je neposredno

poravnan z svedrom, ne pritiskajte preveč. Vrtalnik se upogne in povzroči poškodbe ali izgubo nadzora, kar lahko povzroči telesne poškodbe.

Page 55

VARNOSTNA OPOZORILA ZA

AKUMULATOR

a) Ne razstavljajte, odpirajte ali odstranjujte

celic akumulatorja.

b) Pazite, da ne povzročite kratkega

stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do

kratkega stika zaradi stika kontaktov

s prevodnimi predmeti. Kadar akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.

c) Akumulatorja ne izpostavljajte vročini ali

ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.

d) Akumulatorja ne izpostavljajte

mehanskim udarcem.

e) Če opazite, da akumulator pušča, pazite,

da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.

f) Akumulator shranjujte na čistem in suhem

mestu.

g) Če se akumulator zamaže, ga takoj

očistite s čisto in suho krpo.

h) Akumulator morate pred uporabo

napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.

i) Če akumulatorja ne polnite, ga odstranite

iz polnilca.

j) Po daljšem obdobju skladiščenja, boste

za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.

k) Za polnjenje uporabljajte le polnilce, ki jih

je predpisal Cat®. Nikoli ne uporabljajte polnilcev, ki niso posebej namenjeni za polnjenje vašega akumulatorja.

l) Nikoli ne uporabljajte polnilcev, ki niso

posebej zasnovani za polnjenje vašega akumulatorja.

m) Akumulatorje shranjujte izven dosega

otrok.

n) Za podrobnosti, si oglejte gradivo, ki je

bilo priloženo akumulatorju.

o) Če orodja ne uporabljate, iz njega

odstranite akumulator.

p) Akumulatorje odlagajte skladno s

predpisi.

q) V napravi ne uporabljajte celic različnih

proizvajalcev, zmogljivosti, velikosti ali tipa.

r) Baterije držite stran od mikrovalov in

visokega tlaka.

SIMBOLI

Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite z navodili za uporabo

Opozorilo

Uporabljajte zaščito za oči

Uporabljajte zaščito za ušesa

Nosite zaščitno masko za prah

Baterije Li-Ion Ta izdelek je označen s simbolom, ki se nanaša na ‘ločeno zbiranje’ za vse baterijske napajalnike in baterijski napajalnik. Nato bodo reciklirane ali

Li-Ion

razstavljene, da se zmanjša škodljiv vpliv na okolje. Baterijski napajalniki vsebujejo nevarne snovi in so zato lahko nevarni za okolje in za zdravje ljudi.

Prepovedano sežiganje

Če se baterije nepravilno odlaga, lahko vstopijo v vodni cikel, kar pa je lahko nevarno za ekosistem. Odpadnih baterij ne odlagajte v nesortirane komulane odpadke.

Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

Page 56

SEZNAM KOMPONENT

1. VPENJALNA GLAVA

2. OBROČ ZA PRILAGAJANJE NAVORA

3. PREKLOP HITROSTI

4. KRMILNIK VRTENJA NAPREJ IN VZVRATNO

5. STIKALO ZA VKLOP/IZKLOP

6. LED-LUČKA

7. GUMB ZA SPROSTITEV AKUMULATORJA*

8. AKUMULATOR*

9. SPONKA ZA PAS

* Ves ilustriran ali opisan dodatni pribor ni vključen v standardni obseg dobave.

TEHNIČNI PODATKI

Oznaka tipa DX12 DX12.2 DX12B (12 - oznaka stroja, predstavlja udarni vrtalnik)

DX12 DX12.2 DX12B Napetost 18V Hitrost brez obremenitve 0-500/0-2000 /min Število udarcev 0-8000/0-32000 bpm Največji navor 65N.m

Kapaciteta vpenjalne glave 13mm Število položajev sklopke 22+1+1

Največja zmogljivost vrtanja

Kapaciteta baterije 2.0 Ah (DXB2) 4.0 Ah (DXB4) / Vhod polnilnika (DXC4) Izhod polnilnika (DXC4) Razred zaščite polnilnika /II / Teža naprave 1.97 kg 2.25 kg 1.6 kg

Jeklo 13mm

Les 40mm

Beton 16mm

100-240V ~ 50/60Hz,95W

20 V 4 A

/ /

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka

KpA= 5 dB(A) Vrednotena raven zvočne moči LwA: 103 dB (A)

KwA= 5 dB(A)

Uporabljajte zaščito za ušesa .

PODATKI O VIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 62841:

Udarno vrtanje v beton

Vrtanje v kovino

Vrednost emisije vibracij: ah= 9.4 m/s Negotovost K = 1.5 m/s² Vrednost emisije vibracij: ah = 1.4 m/s Negotovost K = 1.5 m/s²

LpA: 92 dB (A)

Page 57

Deklarirana skupna raven vibracij ter deklarirana vrednost emisij hrupa, sta bili izmerjeni skladno s standardno testno metodo in služita primerjavi orodij med seboj. Deklarirano skupno raven vibracij ter deklarirano vrednost emisij hrupa, lahko uporabljate tudi kot osnovo za ocenjevanje izpostavljenosti.

OPOZORILO: Dejanski vrednosti emisij vibracij ter hrupa med uporabo orodja, se lahko razlikujeta od navedenih,

kajti nanju vpliva tudi način uporabe orodja ter vrsta obdelovanca, predvsem pa naslednje okoliščine: Način uporabe orodja in materiali, ki jih lahko obdelujete. Ali je orodje v dobrem stanju in ustrezno vzdrževano. Ali uporabljate ustrezni dodatek in njegova brezhibnost. Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij. Uporaba orodja za predviden namen, skladen s temi navodili.

Če orodja ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih okoliščinah, moramo

upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa. Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam in hrupu. VEDNO uporabljajte le ostre pripomočke. Orodje vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazano (kjer je potrebno). Če boste orodje uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij in hrupa. Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

DODATKI

DX12 DX12.2 DX12B Sponka za pas 1 1 1 Akumulator 2 (DXB2) 2 (DXB4) / Polnilec (DXC4)

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili strojček. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

1 1 /

NAVODILA ZA UPORABO

OPOMBA:

preberite navodila.

PREDVIDENA UPORABA

Stroj je namenjen za privijanje in odvijanje vijakov ter vrtanje v les, kovino in plastiko.

PRED ZAČETKOM DELOVANJA

1. NAPOLNITE VAŠ AKUMULATOR (GLEJTE SL.

2. PREVERITE NAPOLNJENOST AKUMULATORJA (GLEJTE SL. A)

5 LED-lučk prikazuje stanje napolnjenosti baterije. Pred zagonom ali po uporabi pritisnite gumb, ki se nahaja ob lučkah, da preverite stanje napolnjenosti akumulatorja.

MONTAŽA

1. ZA ODSTRANJEVANJE ALI NAMESTITEV AKUMULATORJA (GLEJTE SL. B)

Pritisnite gumb za sprostitev akumulatorja, da sprostite in povlečete akumulator iz vašega orodja. Ko ga napolnite, ga potisnite nazaj v vaše orodje. Zadostujeta preprost potisk in rahel pritisk.

DELOVANJE

1. STIKALO ZA VKLOP/IZKLOP (GLEJTE SL. C)

Za zagon vrtalnika pritisnite stikalo za vklop/izklop, za

Pred uporabo orodja natančno

zaustavitev pa ga izpustite. Stikalo za vklop/izklop je opremljeno z zavorno funkcijo, ki vpenjalno glavo ustavi takoj, ko spustite stikalo. Prav tako je tudi stikalo s spremenljivo hitrostjo, ki zagotovi večjo hitrost in navor, če povečate pritisk na sprožilec. Hitrost se nadzoruje s količino pritiska na sprožilno stikalo.

OPOZORILO:

ker se v notranjosti proizvaja odvečna toplota.

OPOZORILO:

spustite stikalo za vklop/izklop, da se izognete

pregrevanju motorja.

2. STIKALO ZA ZAKLEP

Sprožilno stikalo lahko zaklenete v položaj IZKLOPA. Tako se zmanjša možnost nenamernega zagona, ko orodja ne uporabljate. Sprožilno stikalo zaklenete tako, da krmilnik vrtenja pomaknete v sredinski položaj.

3. KRMILNIK VRTENJA NAPREJ IN VZVRATNO (GLEJTE SL. C)

Vrtenje naprej: Potisnite in pritisnite " " s hrbtne strani telesa na sprednjo stran telesa za vrtanje.

Vrtenje nazaj: Potisnite in pritisnite" " s sprednje strani telesa na hrbtno stran telesa za odstranjevanje svedrov.

OPOZORILO:

ko se orodje vrti, počakajte, da se ustavi.

4.PREKLOP HITROSTI (GLEJTE SL. D)

Vrtalnik ima dvostopenjski preklop hitrosti, ki je zasnovan za vrtanje ali vijačenje pri hitrostih LO (oznaka je 1) ali HI

Ne obratujte dlje časa pri nizki hitrosti,

Ko pride do preobremenitve, takoj

Smeri vrtenja nikoli ne spreminjajte,

Page 58

(oznaka je 2). Drsno stikalo se nahaja na vrhu vrtalnika, kjer lahko izberete hitrost LO ali HI. Pri uporabi vrtalnika v območju hitrosti LO se bo hitrost zmanjšala, vrtalnik pa bo imel večjo moč in navor. Pri uporabi svedra v območju hitrosti HI se bo hitrost povečala, vrtalnik pa bo imel manj moči in navora.

I. PRESTAVA

Območje nizke hitrosti: za vijačenje ali delo z velikim premerom vrtanja

II. prestava

Območje visoke hitrosti: za delo z majhnim premerom vrtanja

OPOZORILO:

vedno počakajte, da se vpenjalna glava popolnoma zaustavi, preden zamenjate smer vrtenja ali spremenite hitrost.

OPOZORILO:

pojavlja preobremenitev, preklopite na nizko hitrost,

da se izognete pregrevanju motorja

5. PRILAGODITEV VPENJALNE GLAVE (GLEJTE SL. E)

Če želite odpreti čeljusti vpenjalne glave, zavrtite sprednji del vpenjalne glave. Sveder vstavite med čeljusti vpenjalne glave in zavrtite sprednji del v nasprotno smer. Prepričajte se, da je sveder v središču čeljusti vpenjalne glave. Na koncu čvrsto zavrtite sprednji del vpenjalne glave v nasprotni smeri. Vaš sveder je zdaj vpet v vpenjalno glavo.

6. PRILAGODITEV NAVORA (GLEJTE SL. F)

Navor prilagodite z vrtenjem obroča za prilagajanje navora.

Navor je večji, če je obroč za prilagoditev navora nastavljen na višjo nastavitev. Navor je manjši, če je obroč za prilagoditev navora nastavljen na nižjo nastavitev. Nastavitev izvedite na naslednji način:

1 - 4 za vijačenje majhnih vijakov 5 - 9 za vijačenje vijakov v mehki material

10 - 14 za vijačenje vijakov v mehki in trdi material

15 - 21 za vijačenje vijakov v trdi les

22 za vijačenje večjih vijakov

za težko vrtanje za vrtanje v zidove in beton

7. SAMODEJNO ZAKLEPANJE VRETENA

Samodejno zaklepanje vretena vam omogoča, da ga uporabljate kot običajni izvijač. Tako lahko izvedete še dodatni zasuk, da čvrsto privijete vijak, odvijete zelo trdno privit vijak ali nadaljujete z delom, ko se izprazni baterija. Za namene ročnega izvijača se vpenjalna glava samodejno zaklene, ko je orodje izklopljeno.

8.UPORABA LED-LUČKE

Za vklop lučke preprosto pritisnite stikalo za vklop/izklop. Ko spustite stikalo za vklop/izklop, bo lučka izklopljena. LED osvetlitev poveča vidljivost – kar je odlično za temne ali zaprte prostore. LED-lučka je tudi indikator kapacitete baterije. Ko se moč baterije zmanjša, bo utripala.

9. SPONKA ZA PAS

Z izvijačem privijte sponko za pas na orodje. Sponko za pas lahko pritrdite na vaš pas ali žep itd.

Da preprečite poškodbo orodja,

Če se pri visoki hitrosti pogosto

10. VRTANJE

Ko vrtate v trdo gladko površino, s prebijačem označite želeno mesto za luknjo. To prepreči, da bi sveder zdrsnil iz središča, ko začnete vrtati luknjo. Čvrsto primite orodje in postavite konico svedra na točko, kjer želite vrtati. Pritisnite sprožilno orodje za zagon orodja. Sveder pomikajte v obdelovanec z le toliko pritiska, da sveder nadaljuje z vrtanjem. Ne pritiskajte in ne pritiskajte s strani, da bi podaljšali luknjo. Če želite aktivirati funkcijo vrtanja (za vrtanje kovine, lesa ali plastike), obrnite obroč za prilagajanje navora v položaj za vrtanje. Če želite aktivirati udarno funkcijo (za zidove ali beton), obrnite obroč za prilagajanje navora v položaj za udarno vrtanje.

OPOZORILO:

uporabljajte svedre iz volframovega karbida. Pri vrtanju v kovine uporabljajte samo svedre HSS, ki so v dobrem stanju. Ko uporabljate kratke nastavke za izvijače, vedno uporabite magnetno držalo svedra (ni priloženo). Pri vijačenju na navoj vijaka nanesite majhno količino tekočega mila ali podobno, da olajšate vstavljanje.

11. ZAŠČITA PRED PREOBREMENITVIJO

Ko je motor preobremenjen, se zaustavi. Takoj razbremenite orodje in pustite, da se ohladi približno 30 sekund pri najvišji hitrosti brez obremenitve.

12. TEMPERATURA JE ODVISNA OD ZAŠČITE PRED PREOBREMENITVIJO

Ob predvideni uporabi orodja ni mogoče preobremeniti. Ko je obremenitev previsoka ali pa dovoljena temperatura akumulatorja preseže 75 °C, elektronski krmilnik izklopi električno orodje, dokler se temperatura ne vrne v optimalno temperaturno območje.

13. ZAŠČITA PRED GLOBOKIM PRAZNJENJEM

Litij-ionski akumulator je zaščiten pred globokim praznjenjem s »sistemom za zaščito pred praznjenjem«. Ko je akumulator skoraj prazen, se orodje izklopi s pomočjo zaščitnega vezja: Vstavljeno orodje se preneha vrteti.

Za beton in zidove vedno

REŠEVANJE TEŽAV

1. ZAKAJ SE ČELJUST NE VRTI, ČEPRAV SEM AKTIVRAL STIKALO?

Preklop za vrtenje proti levi/desni, ki je nad stikalom za vklop/izklop, je v zaklenjenem položaju. Odklenite preklop za vrtenje proti levi/desni tako, da ga prestavite v želeni položaj smeri vrtenja. Stisnite stikalo za vklop/izklop in čeljust se bo začela vrteti.

2. VRTENJE ČELJUSTI SE PREKINE ŠE PREDEN JE VIJAK DO KONCA PRIVIT. ZAKAJ?

Preverite položaj navora obroča za nastavitev navora lahko najdete obroč za nastavitev navora med vpenjalno glavo in telo svedra. Položaj 1 je najnižji navor (vijačni pogon sila) in položaj 22 je največji navor (vijačni pogon sila). Položaj je za vrtanje. Položaj je za delovanje vrtalnega kladiva. Nastavite obroč za nastavitev navora na višji položaj, da dosežemo najboljši rezultat

3. RAZLOGI ZA RAZLIČEN ČAS DELOVANJA AKUMULATORJA

Težave pri polnjenju, kot so opisane zgoraj in vstavitev

Page 59

akumulatorja v strojčku tudi, ko ga ne uporabljate, skrajša kapaciteto delovanja akumulatorja. To težavo lahko odpravite, če akumulator nekajkrat do konca izpraznite in ponovno napolnite. Če s strojčkom izvajate močno obremenjujoča opravila, kot je vijačenje večjih vijakov v trd les, se bo akumulator zaradi tega hitreje izpraznil, kot, če bi izvajali lažja opravila. Akumulatorja ne polnite, če je temperatura okolice nižja od 0˚C ali višja od 40˚C , saj bo to zmanjšalo njegovo kapaciteto.

VZDRŽEVANJE

Pred vsakim prilagajanjem, servisiranjem ali vzdrževanjem izvlecite vtikač iz vtičnice.

Strojčka ne rabite dodatno mazati. Strojček tudi nima nobenih delov, ki bi jih morali servisirati. Za čiščenje strojčka nikoli ne uporabljajte vode ali kemičnih sredstev. Obrišite ga le s suho krpo. Strojček vedno shranjujte na suhem mestu. Poskrbite, da bodo prezračevalne odprtine čiste. Vsi elementi krmiljenja morajo biti čisti, brez prahu. Med uporabo strojčka boste skozi prezračevalne reže lahko opazili iskrenje. To je običajno in ne bo poškodovalo strojčka.

Za akumulatorska orodja

Razpon temperature okolice za uporabo in shranjevanje orodja in baterije je 0˚C–45˚C. Priporočeni razpon temperature okolice za polnilni sistem med polnjenjem je 0˚C–40 ˚C.

VAROVANJE OKOLJA

Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki.

Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

IZJAVA O SKLADNOSTI

Mi, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

Izjavljamo, da je izdelek, Opis izdelka Brezžični udarni vrtalnik Vrsta izdelka DX12 DX12.2 DX12B (12-zasnova

naprave, predstavnik udarnih vrtalnikov)

Funkcija Vrtanje

skladen z naslednjimi direktivami,

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

in izpolnjuje naslednje standarde:

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

Ime Marcel Filz Naslov POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

2022/5/8 Allen Ding Namestnik načelnika inženir, Testiranje in certiciranje Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

Page 60

ORİJİNAL TALİMATLAR ÜRÜN GÜVENLİĞİ GENEL ELEKTRİKLİ ALET GÜVENLİK

UYARILARI

UYARI Bu elektrikli aletle birlikte

verilen tüm güvenlik uyarılarını,

talimatları, şekilleri ve özellikleri okuyun.

Aşağıda belirtilen talimatlara uyulmaması durumunda, elektrik çarpması, yangın ve/veya ciddi yaralanma gibi riskler görülebilir.

İleride başvurmak üzere tüm uyarıları ve talimatları saklayın.

Uyarılarda bulunan “elektrikli alet” ifadesi ile elektrikli (kablolu) veya bataryalı (akülü) aletiniz kast edilmektedir.

1) Çalışma alanı güvenliği a) Çalışma alanınızın temiz ve iyi

aydınlatılmış olmasına dikkat edin. Dağınık

veya karanlık alanlar kazalara davetiye çıkarır.

b) Elektrikli aletleri yanıcı sıvı, gaz veya

toz gibi patlama riski olan maddelerin

bulunduğu ortamlarda çalıştırmayın.

Elektrikli aletler, tozu veya dumanı tutuşturabilecek

kıvılcımlar oluşturur.

c) Elektrikli aleti kullanırken çocukları ve

çevredeki kişileri uzak tutun. Dikkatinizi

dağıtabilecek unsurlar aletin kontrolünü kaybetmenize neden olabilir.

2) Elektriksel güvenlik

a) Elektrikli aletin şi prize uygun olmalıdır.

Fiş üzerinde hiçbir şekilde değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör ş kullanmayın. Üzerinde herhangi bir değişiklik

yapılmamış ş ve uyumlu priz kullanımı elektrik çarpma riskini azaltacaktır.

b) Boru, radyatör, ocak ve buzdolabı gibi

topraklanmış yüzeylerle temas etmemeye dikkat edin. Vücudunuzun topraklanmış

yüzeylerle temas etmesi, elektrik çarpması riskini artırır.

c) Elektrikli aletleri yağmura veya ıslak

koşullara maruz bırakmayın. Elektrikli alete

giren su, elektrik çarpması riskini artıracaktır.

d) Elektrik kablosunu zorlamayın. Aleti

kablosundan tutarak taşımayın, çekmeyin veya şini prizden çıkarmayın. Kabloyu ısı kaynaklarından, yağ gibi sıvılardan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya

dolaşmış kablolar elektrik çarpması riskini artırır.

e) Elektrikli bir aleti açık havada

çalıştırırken, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık

havada kullanıma uygun bir uzatma kablosu kullanılması elektrik çarpması riskini azaltır.

f) Elektrikli aleti nemli bir yerde çalıştırmak

zorunda kalırsanız, kaçak akım rölesi (RCD) korumalı bir güç kaynağı kullanın.

Kaçak akım rölesinin kullanılması kullanılması elektrik çarpması riskini azaltır.

3) Kişisel güvenlik a) Bir elektrikli aleti kullanırken dikkatli

olun, yaptığınız işe odaklanın ve mantık çerçevesinde hareket edin. Yorgunken veya uyuşturucu, alkol veya ilaç gibi maddelerin etkisi altındayken elektrikli alet kullanmayın. Elektrikli aletleri kullanırken bir

anlık dikkatsizlik ciddi yaralanmalara neden olabilir.

b) Kişisel koruyucu ekipman kullanın.

Daima koruyucu gözlük takın. Belirli

koşullarda kullanılan toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulak koruyucu gibi güvenlik ekipmanları kişisel yaralanmaları azaltacaktır.

c) Cihazın yanlışlıkla çalışmasını önleyin.

Aleti güç kaynağına ve/veya batarya grubuna bağlamadan, elinize almadan veya taşımadan önce düğmesinin kapalı konumda olduğundan emin olun.

Parmağınızı düğmenin üzerindeyken elektrikli aletlerin taşınması veya düğmenin açık olduğu elektrikli aletlerin çalıştırılması kazalara davetiye çıkarır.

d) Elektrikli aleti açmadan önce üzerine

takılmış herhangi bir ayar anahtarı veya anahtar varsa çıkarın. Elektrikli aletin dönen

bir parçasına takılmış halde bırakılan bir anahtar yaralanmaya neden olabilir.

e) Elektrikli aleti aşırı şekilde uzanarak

kullanmayın. Her zaman yere dengeli basın ve dengenizi koruyun. Bu sayede

beklenmedik koşullarda elektrikli aleti daha iyi şekilde kontrol edebilirsiniz.

f) Uygun kıyafetler giyinin. Bol giysiler

giymeyin ya da herhangi bir takı kullanmayın. Saçınızı ve giysilerinizi hareketli parçalardan uzakta tutun. Bol ve

sarkan kıyafetler, takılar veya uzun saç hareketli parçalar tarafından kapılabilir.

g) Toz ayırma ve toplama tesislerinin

bağlantılarına yönelik cihazlar varsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Tozun

toplanması, tozun neden olabileceği tehlikeli durumları azaltabilir.

h) Aletlerin sık kullanımından dolayı

aletleri iyice tanıyor olsanız da dikkatsiz davranmayın ve aletle ilgili güvenlik ilkelerini göz ardı etmeyin. Dikkatsiz bir

hareket, bir saniyeden daha kısa sürede ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı a) Elektrikli aleti zorlamayın. Uygulamanız

için doğru elektrikli aleti kullanın. Doğru

elektrikli alet, kullanım amacına uygun şekilde kullanıldığı oranda iş daha iyi ve daha güvenli şekilde gerçekleştirilebilecektir.

b) Açma kapama düğmesi aracılığıyla

açılıp kapatılmayan bir elektrikli aleti kullanmayın. Düğme ile kontrol edilemeyen

herhangi bir elektrikli alet tehlikelidir ve onarılması gerekir.

c) Herhangi bir ayar yapmadan,

Page 61

aksesuarları değiştirmeden veya elektrikli aletleri yerine kaldırmadan önce şi güç kaynağından ayırın ve/ veya çıkarılabiliyorsa batarya grubunu elektrikli aletten çıkarın. Bu tür önleyici

güvenlik önlemleri, elektrikli aletin yanlışlıkla çalıştırılma riskini azaltır.

d) Kullanılmayan elektrikli aletleri

çocukların erişemeyeceği bir yerde saklayın ve elektrikli aleti tanımayan veya kullanımı ile ilgili talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, bu aletler ile ilgili

herhangi bir eğitimi olmayan kullanıcıların elinde tehlikeli olabilir.

e) Elektrikli aletlerin ve aksesuarların

bakımını yapın. Hareketli parçaların ayar ve bağlantılarının doğru şekilde yapılıp yapılmadığını, kırık parçalarının olup olmadığını ve elektrikli aletlerin çalışmasını etkileyebilecek diğer tüm durumları kontrol edin. Hasar görmüş olması durumunda, kullanmadan önce elektrikli aletin onarımını yaptırın. Çoğu

kaza, bakımı düzgün yapılmamış elektrikli aletlerden kaynaklanır.

f) Kesici aletleri keskin ve temiz tutun.

Bakımı uygun şekilde yapılmış keskin kenarlara sahip kesici aletlerinin tutukluk yapma olasılığı daha düşüktür ve kontrolü daha kolaydır.

g) Elektrikli aletleri, aksesuarları ve

alet uçlarını, vb., çalışma koşullarını ve yapılacak işlemleri göz önünde bulundurarak ilgili talimatlara uygun şekilde kullanın. Elektrikli aletin tasarım

amacından farklı işlemler için kullanılması tehlikeli sonuçlara yol açabilir.

h) Tutamakların ve kavrama yüzeylerinin

kuru, temiz ve yağ ve gresten arındırılmış olmasına dikkat edin. Kaygan tutamaklar ve

kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde kullanılmasına ve kontrolüne izin vermez.

5. Bataryalı aletin kullanımı ve bakımı a) Yalnızca üretici tarafından belirtilen şarj

cihazıyla şarj edin. Bir batarya grubu için

uygun olan şarj cihazı, başka bir batarya grubuyla kullanıldığında yangın riski oluşturabilir.

b) Elektrikli aletleri yalnızca özel olarak

belirlenmiş batarya gruplarıyla kullanın.

Başka batarya gruplarının kullanılması, yaralanmalara ve yangına neden olabilir.

c) Batarya grubu kullanılmadığında bir

terminalden diğerine bağlantı yapabilen ataş, bozuk para, anahtar, çivi, vida gibi metal nesnelerden uzak tutun. Batarya

terminallerinin birbirine kısa devre yapması, yanıklara veya yangına neden olabilir.

d) Kötü kullanıldığı takdirde bataryadan sıvı

çıkabilir; temastan kaçının. Kazara temas olursa, suyla yıkayın. Sıvı gözlere temas ederse, doktora başvurun. Aküden dışarı

sızan sıvı tahrişe veya yanıklara neden olabilir.

e) Hasar görmüş veya üzerinde değişiklik

yapılmış batarya grubu veya alet kullanmayın. Hasarlı veya değiştirilmiş

piller, yangın, patlama veya yaralanma riski ile sonuçlanabilecek öngörülemeyen sonuçlar oluşturabilir.

f) Batarya grubunu veya aleti ateşe veya

aşırı sıcağa maruz bırakmayın. Ateşe veya

130 °C üzerinde sıcağa maruz kalması patlamasına neden olabilir.

g) Tüm şarj talimatlarına uyun ve batarya

grubunu veya aleti talimatlarda belirtilen sıcaklık aralığı dışında şarj etmeyin.

Yanlış veya belirtilen sıcaklık aralığı dışında gerçekleştirilen şarj işlemi bataryaya zarar verebilir ve yangın riskini artırabilir.

6. Servis a) Elektrikli aletinizin bakım ve onarım

işlemlerinin yetkili bir tamirci tarafından yalnızca aynı parçalar kullanılarak gerçekleştirilmesini sağlayın. Bu sayede

elektrikli aletin güvenliği sağlanmış olacaktır.

b) Hasarlı batarya gruplarına asla bakım

yapmayın. Batarya gruplarının servis işlemleri

yalnızca üretici veya yetkili servis sağlayıcılar tarafından gerçekleştirilmelidir.

MATKAPLA İLGİLİ GÜVENLİK UYARILARI

1) Tüm işlemler için güvenlik uyarıları a) Darbeli matkap kullanırken kulak koruyucu

takın.

Gürültüye maruz kalmak, işitme kaybına

neden olabilir

b) Kesme aksesuarının veya bağlantı

parçalarının gizli kablolara ya da kendi kablosuna temas edebileceği yerlerde çalışma yaparken elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun.

kabloyla temas eden kesme aksesuarı veya bağlantı parçaları, elektrikli aletin açıkta kalan metal parçalarının "akım geçirmesine" neden olabilir ve kullanıcıyı elektrik çarpabilir.

2) Uzun matkap uçları kullanırken dikkate alınacak güvenlik uyarıları

a) Cihazı, kesinlikle matkap ucunun maksimum

hız değerinden daha yüksek bir hızda çalıştırmayın. Daha yüksek hızlarda çalışılacak parçaya temas etmeden serbestçe dönmesine izin verilirse, ucun bükülme olasılığı yüksektir ve bu da yaralanmaya neden olur.

b) Delme işlemine her zaman düşük hızda ve

matkap ucu iş parçasıyla temas halindeyken başlayın. Daha yüksek hızlarda çalışılacak parçaya temas etmeden serbestçe dönmesine izin verilirse, ucun bükülme olasılığı yüksektir ve bu da yaralanmaya neden olur.

c) Sadece uç ile aynı hizada kuvvet uygulayın

ve aşırı kuvvet uygulamayın. Uçlar bükülerek kırılabilir veya kontrol kaybına neden olabilir; bu da yaralanmalara yol açabilir.

"Akımlı" bir

Page 62

BATARYA GRUBU İLE İLGİLİ GÜVENLİK

UYARILARI

a) Hücreleri veya batarya grubunu

parçalamayın, içlerini açmayın veya ezmeyin.

b) Batarya grubuna kısa devre yaptırmayın.

Batarya gruplarını, birbirlerine kısa devre yapabilecekleri veya iletken malzemeler temas sonucu kısa devre yapabilecekleri bir kutuda veya çekmecede saklamayın.

Batarya grubu kullanılmadığında bir terminalden diğerine bağlantı yapabilen ataş, bozuk para, anahtar, çivi, vida gibi metal nesnelerden uzak tutun. Batarya terminallerinin birbirine kısa devre yapması, yanıklara veya yangına neden olabilir.

c) Batarya grubunu ısıya veya ateşe maruz

bırakmayın. • Doğrudan güneş ışığı alan bir yerde saklamaktan kaçının.

d) Batarya grubunu mekanik şoka maruz

bırakmayın.

e) Bataryadan sızıntı olursa, bu sıvının

cildinize veya gözlerinize temas etmesine izin vermeyin. Eğer bir temas olursa, etkilenen alanı bol su ile yıkayın ve tıbbi destek alın.

f) Batarya grubunun sürekli temiz ve kuru

olmasına dikkat edin.

g) Kirlenirlerse batarya grubu terminallerini

temiz ve kuru bir bezle silin.

h) Kullanmadan önce batarya grubunun

şarj edilmesi gerekir. Daima bu talimatı dikkate alın ve doğru şarj prosedürünü uygulayın.

i) Kullanmadığınızda batarya grubunu

şarjda tutmayın.

j) Uzun süre kullanılmayan batarya

grubundan maksimum performans elde

etmek için batarya grubunun birkaç kez şarj edilmesi ve boşaltılması gerekebilir.

k) Yalnızca üretici tarafından belirtilen

şarj cihazıyla şarj edin. Cihazla birlikte kullanılması belirtilenler dışında başka herhangi bir şarj cihazı kullanmayın.

I) Cihazla kullanılmak üzere tasarlanmamış

herhangi bir batarya grubu kullanmayın.

m) Batarya grubunu çocukların

erişemeyeceği bir yerde saklayın.

n) İleride başvurmak üzere orijinal ürün

belgelerini saklayın.

o) Kullanılmadığında bataryayı cihazdan

çıkarın. p) Uygun biçimde bertaraf edin. q) Bir cihaz içinde farklı üreticiye ait, farklı

kapasite, boyut veya türdeki hücreleri

karıştırmayın. r) Bataryayı mikrodalgadan ve yüksek

basınçtan uzak tutun.

SEMBOLLER

Yaralanma riskini azaltmak için kullanıcı makineyi çalıştırmadan önce kullanım kılavuzunu okumalıdır

Uyarı

Göz koruması takın

Kulak koruması kullanın

Toz maskesi takın

Bu ürün, tüm batarya grupları ve batarya grubu için ‘ayrı toplama’ işlemine tabi tutulması gerektiğine yönelik bir sembolle işaretlenmiştir Çevre üzerindeki etkisini azaltmak için daha sonra geri

Li-Ion

dönüştürülecek veya parçalarına ayrılacaktır. Batarya grupları, tehlikeli maddeler içerdiğinden çevre ve insan sağlığı açısından tehlikeli olabilir

Li-Ion bataryayı yakmayın

Uygun olmayan şekilde atılan bataryalar su çevrimine girebilir ve bu da eko sistem için tehlikeli olabilir. Atık bataryaları, sınıandırılmamış kentsel atıklarla birlikte atmayın.

Atık elektrikli ürünler, ev atıkları ile birlikte atılmamalıdır. Lütfen bu konuyla ilgili tesislerin bulunduğu yerlerde geri dönüşümünü sağlayın. Geri dönüşüme ilişkin tavsiyeler için, bulunduğunuz bölgedeki yerel makamlara veya bayiye danışın.

Page 63

PARÇA LİSTESİ

1. ANAHTARSIZ MANDREN

2. TORK AYAR HALKASI

3. İKİ KADEMELİ KONTROL

4. İLERİ VE GERİ DÖNME KONTROLÜ

5. AÇMA / KAPAMA (ON/OFF) ANAHTARI

6. LED IŞIĞI

7. BATARYA GRUBU ÇIKARMA DÜĞMESİ*

8. BATARYA GRUBU*

9. KEMER KANCASI

* Gösterilen veya açıklanan tüm aksesuarlar standart teslimata dahil değildir.

TEKNİK VERİLER

Tip Tanımı DX12 DX12.2 DX12B (12 - makinenin tanımı, darbeli matkap örneği)

DX12 DX12.2 DX12B Gerilim 18V Yüksüz hız 0-500/0-2000 /dak Darbe oranı 0-8000/0-32000 bpm Maks tork 65N.m Mandren kapasitesi 13mm Kavrama pozisyonlarının sayısı 22+1+1

Maks delme kapasitesi

Batarya kapasitesi 2.0 Ah (DXB2) 4.0 Ah (DXB4) / Şarj girişi (DXC4) Şarj çıkışı (DXC4) Şarj cihazı koruma sınıfı /II / Makine ağırlığı 1.97 kg 2.25 kg 1.6 kg

Çelik 13mm Ahşap 40mm Beton 16mm

100-240V ~ 50/60Hz,95W

20 V 4 A

/ /

GÜRÜLTÜ BİLGİSİ

Ağırlıklı ses basıncı

KpA= 5 dB(A) Ağırlıklı ses gücü LwA: 103 dB (A)

KwA= 5 dB(A)

Kulak koruması kullanın .

LpA: 92 dB (A)

TİTREŞİM BİLGİSİ

EN 62841'e göre belirlenen titreşim toplam değerleri (triaks vektör toplamı):

Betonu darbeli delme

Metali delme

Titreşim emisyon değeri: ah= 9.4 m/s Belirsizlik K = 1.5 m/s² Titreşim emisyon değeri: ah = 1.4 m/s Belirsizlik K = 1.5 m/s²

Page 64

Beyan edilen titreşim toplam değeri ve beyan edilen gürültü emisyon değeri, standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Beyan edilen titreşim toplam değeri ve beyan edilen gürültü emisyon değeri, ilk maruz kalma değerlendirmesinde de kullanılabilir.

UYARI:

kullanıldığına bağlı olarak farklılık gösterebilir: Aletin kullanılma şekli ile kesilen veya delinen malzemeler. Aletin iyi durumda olması ve alete iyi bakım yapılması. Alet için doğru aksesuarın kullanılması, aksesuarın keskin ve iyi durumda olduğundan emin olunması. Tutamakların kavrama sıkılığı ve varsa titreşim ve gürültü önleyici aksesuarların kullanımı. Aletin amacına ve bu talimatlara uygun olarak kullanılması.

Bu alet, kullanımı ustaca yönetilmezse el-kol titreşim sendromuna neden olabilir.

katmalıdır. Bu, toplam çalışma süresi boyunca maruz kalma seviyesini önemli ölçüde azaltabilir. Titreşim ve gürültüye maruz kalma riskinizi en aza indirmeye yardımcı olur. Daima keskin keskiler, matkaplar ve bıçaklar kullanın. Bu aletin bakımını bu talimatlara uygun olarak yapın ve aleti güzelce yağlayın (uygun durumlarda). Alet düzenli olarak kullanılacaksa, titreşim ve gürültü önleyici aksesuarlara yatırım yapın. Çalışma programınızı, yüksek titreşimli alet kullanımını birkaç güne yayacak şekilde planlayın.

Elektrikli aletin ili kullanımı sırasındaki titreşim ve gürültü emisyonları, aşağıdaki örneklere

göre işlenen iş parçası tipi başta olmak üzere aletin kullanım şekillerine ve aletin farklı koşullarda nasıl

UYARI:

Doğru olması için gerçek kullanım koşullarındaki maruziyet seviyesi tahmini, aletin kapatıldığı

ve aslında iş yapmayıp boşta çalıştığı zamanlar gibi çalışma döngüsünün tüm bölümlerini de hesaba

AKSESUARLAR

DX12 DX12.2 DX12B

Kemer kancası 1 1 1 Batarya grubu 2 (DXB2) 2 (DXB4) / Şarj cihazı (DXC4)

Aksesuarlarınızı aleti satın aldığınız mağazadan almanızı tavsiye ederiz Daha fazla bilgi için aksesuar ambalajına bakın. Mağaza personeli size yardımcı olabilir ve tavsiye verebilir.

1 1 /

Page 65

KULLANIM TALİMATLARI

NOT:

Aleti kullanmadan önce, kullanım

kılavuzunu dikkatli bir şekilde okuyun.

KULLANIM AMACI

Makine; ahşap, metal ve plastik delme işlemlerinin yanı sıra vidaları takmak ve gevşetmek üzere tasarlanmıştır.

ÇALIŞTIRMADAN ÖNCE

1. BATARYA GRUBUNU ŞARJ EDİN (BKZ. ŞEK.

2. BATARYA GÜÇ DURUMUNU KONTROL EDİN (BKZ. ŞEK. A)

5 LED lambalar, bataryanın güç durumunu gösterir. Kullanmaya başlamadan önce veya kullandıktan sonra, bataryanın güç durumunu kontrol etmek için lambaların yanındaki düğmeye basın.

MONTAJ

1.BATARYA GRUBUNU SÖKMEK VEYA TAKMAK (BKZ. ŞEK. B)

Batarya grubunu aletinizden çıkarmak ve kaydırmak için batarya grubu çıkarma düğmesine basın. Şarj işlemi sonrası aletinize geri takın. Haf bir kaydırma ve bastırma yeterli olacaktır.

ÇALIŞMA

1. AÇMA/KAPAMA DÜĞMESİ (BKZ. ŞEK. C)

Açma/Kapama düğmesine basarak matkabınızı çalıştırın ve düğmeyi serbest bırakarak matkabı durdurun. Açma/ kapama düğmesi, düğmeyi hızlı bir şekilde bıraktığınızda mandreni anında durduran bir fren işlevine sahiptir. Bu düğme aynı zamanda daha kuvvetli bastığınızda daha yüksek hız ve tork sağlayan değişken bir hız düğmesidir. Hız, düğmeye basarken uyguladığınız kuvvet ile kontrol edilir.

UYARI:

Düşük hızda uzun süre çalıştırmayın; cihaz

içten aşırı ısınır.

UYARI:

Aşırı yük oluştuğunda, motorun aşırı ısınmasını

önlemek için hemen açma/kapama düğmesini serbest

bırakın.

2. DÜĞME KİLİDİ

Düğme KAPALI konumda kilitlenebilir. Böylece cihaz kullanılmadığında yanlışlıkla çalıştırılma olasılığı azalır. Düğmeyi kilitlemek için, dönme kontrolünü orta konuma getirin.

3. İLERİ VE GERİ DÖNME KONTROLÜ (BKZ. ŞEK.C)

İleri yönde dönme: Delmek için " " gövdenin arka tarafından gövdenin ön tarafına doğru iterek bastırın.

Geri yönde dönme: Matkap uçlarını çıkarmak için " " gövdenin ön tarafından gövdenin arka tarafına doğru iterek bastırın.

UYARI:

Alet dönerken dönme yönünü kesinlikle

değiştirmeyin; durana kadar bekleyin.

4. İKİ KADEMELİ KONTROL (BKZ. ŞEK. D)

Matkap, LO (işaret 1) veya HI (işaret 2) hızlarında delme veya vidalama işlemleri için tasarlanmış iki kademeli kontrole sahiptir. Matkabın üzerindeki kayar düğmeyi kullanarak LO (DÜŞÜK) veya HI (YÜKSEK) hızını seçebilirsiniz. Matkabı LO kademesinde kullanırken hız azalır, matkabın gücü ve torku artar. Matkabı HI kademesinde kullanırken hız artar, matkabın

gücü ve torku azalır.

KADEME I

Düşük hız kademesi: vidalama işlemi veya geniş çaplı delme işlemleri için uygundur

KADEME II

Yüksek hız kademesi: küçük çaplı delme işlemleri için uygundur

UYARI:

Kademenin hasar görmesini önlemek için dönme

yönünü veya iki kademeli kontrolü değiştirmeden önce

mutlaka mandrenin tamamen durmasını bekleyin.

UYARI:

Yüksek hız kademesinde sık sık aşırı yük

oluştuğunda, motorun aşırı ısınmasını önlemek için

düşük hız kademesine geçin.

5. MANDREN AYARI (BKZ. ŞEK.E)

Mandrenin çenelerini açmak için mandrenin ön kısmını döndürün. Matkap ucunu mandren çeneleri arasına yerleştirin ve ön kısmı ters yönde döndürün. Matkap ucunun mandren çenelerinin ortasına yerleştiğinden emin olun. Son olarak, mandrenin ön kısmını zıt yönlerde sıkıca döndürün. Matkap ucunuzun şimdi mandrene iyice oturmuş olması gerekiyor.

6. TORK AYARI (BKZ. ŞEK. F)

Tork, tork ayar halkası döndürülerek ayarlanır. Tork ayar halkası daha yüksek bir ayara getirildiğinde tork da artar. Tork ayar halkası daha düşük bir ayara getirildiğinde tork azalır. Ayarı şu şekilde yapın:

1 - 4 , küçük vidaları takmak için

, vidaları yumuşak bir malzemeye takmak

5 - 9

için , vidaları yumuşak ve sert malzemeye

10 - 14

takmak için

15 - 21 , vidaları sert ahşaba takmak için

22 , büyük vidaları takmak için

, ağır delme işlemleri için , duvarı veya betonu delmek için

7. OTOMATİK MİL KİLİDİ

Otomatik mil kilidini, normal bir tornavida olarak kullanabilirsiniz. Bir vidayı iyice sıkmak, çok sıkı bir vidayı gevşetmek veya bataryanın gücü tükendiğinde çalışmaya devam etmek için bükmeye devam edebilirsiniz. Manuel tornavida olarak kullanılırken, alet kapalıyken mandren otomatik olarak kilitlenir.

8. LED IŞIĞIN KULLANILMASI

Işığı açmak için açma/kapama düğmesine basmanız yeterlidir. Açma/kapama düğmesini bıraktığınızda, ışık söner. LED aydınlatma, karanlık veya kapalı alanlarda görüşü artırır. LED aynı zamanda batarya kapasite göstergesidir. Güç azalırken yanıp söner.

9. KEMER KANCASI

Kemer kancasını vidayla alete sabitleyin. Kemer kancasını, kemerinize veya cebinize asabilirsiniz.

10. DRILLING

Sert ve pürüzsüz bir yüzeye delik açarken, istenen delik konumunu işaretlemek için bir nokta zımba kullanın. Bu, delik açılmaya başladığında matkap ucunun merkezden kaymasını önler. Aleti sıkıca tutun ve ucu delinecek noktaya yerleştirin. Aleti başlatmak için düğmeye basın. Matkap ucunu delinecek malzemenin içine doğru itin ve yalnızca ucun kesmesine

Page 66

yetecek kadar bastırın. Deliği uzatmak için zorlamayın veya yandan baskı uygulamayın. Delme işlevini etkinleştirmek istiyorsanız (metal ahşap veya plastik delmek için), tork ayar halkasını matkap konumuna çevirin. Darbe işlevini etkinleştirmek istiyorsanız (duvar veya beton için), tork ayar halkasını çekiç konumuna getirin.

UYARI:

Beton ve duvarlar için mutlaka tungsten

karbür uçlar kullanılmalıdır. Metali delerken, sadece iyi durumdaki HSS matkap uçlarını kullanın. Kısa tornavida uçları kullanırken daima manyetik uç tutucu (ürün içeriğine dahil değildir) kullanın. Vidalama sırasında, takma işlemini kolaylaştırmak için vida dişlerine az miktarda sıvı sabun veya benzeri bir malzeme uygulayın.

11. AŞIRI YÜK KORUMASI

Aşırı yükleme olduğunda motor durur. Makinenin üzerindeki yükü hemen alın ve en yüksek yüksüz hızda yaklaşık 30 saniye soğumaya bırakın.

12. SICAKLIĞA BAĞLI AŞIRI YÜK KORUMASI

Elektrikli alet amacına uygun kullanıldığında aşırı yüke maruz kalmaz. Yük çok yüksek olduğunda veya 75°C'lik izin verilen batarya sıcaklığı aşıldığında elektronik kontrol, sıcaklık yeniden ideal aralığa gelene kadar elektrikli aleti kapatır.

13. AŞIRI DEŞARJA KARŞI KORUMA

Li-ion batarya, “Deşarj Koruma Sistemi” tarafından aşırı deşarja karşı korunur. Batarya boşaldığında makine, koruyucu bir devre vasıtasıyla kapatılır: Takılı alet daha fazla dönmez.

SORUN ÇÖZÜMÜ

1. DÜĞMEYE BASTIĞINIZDA MATKAP NEDEN ÇALIŞMIYOR?

Düğmenin üzerinde bulunan ileri/geri dönme kontrolü, kilit işlevinde kalmış olabilir. İleri/geri dönme kontrolünü, uygun dönme konumuna getirerek kilidini açın. Düğmeye bastığınızda matkap dönmeye başlar.

2. MATKAP, VİDA TAMAMEN SIKILMADAN ÖNCE DURUYOR. NEDEN?

Tork ayar halkasının tork konumunu doğrulayın; tork ayar halkası mandren ile matkap gövdesi arasında olabilir. Tork, Konum 1’de tork en düşük (vidalama kuvveti) ve konum 22’de en yüksektir (vidalama kuvveti). konumu delme işlemi içindir. konumu darbeli delme işlemi içindir. En iyi sonucu elde etmek için tork ayar halkasını daha yüksek bir konuma getirin.

3. BATARYA GRUPLARININ FARKLI ZAMANLARDA ÇALIŞMA NEDENLERİ

Şarj süresi sorunları, bir batarya grubunun uzun süre kullanılmaması, batarya grubunun çalışma süresini kısaltır. Bu, birkaç şarj ve deşarj işleminden sonra düzeltilebilir. Ağır çalışma koşulları, daha haf çalışma koşullarına göre batarya grubu enerjisinin daha hızlı tükenmesine neden olur. Performansı etkileyeceğinden batarya grubunu 0°C altında ve 40°C üzerindeki bir ortamda şarj etmeyin.

BAKIM

Herhangi bir ayar, servis veya bakım işlemi yapmadan önce batarya grubunu aletten çıkarın.

Elektrikli aletiniz ek yağlama veya bakım gerektirmez. Elektrikli aletinizde kullanıcı tarafından bakımı yapılabilecek hiçbir parça yoktur. Elektrikli aletinizi temizlemek için kesinlikle su veya kimyasal temizleyiciler kullanmayın. Kuru bir bezle iyice silin. Elektrikli aletinizi her zaman kuru bir yerde saklayın. Motor havalandırma deliklerini temiz tutun. Tüm çalışma kontrollerini tozdan uzak tutun. Bazen havalandırma deliklerinden kıvılcımlar görebilirsiniz. Bu normal bir durumdur ve elektrikli aletinize zarar vermez.

Bataryalı aletler için

Alet ve batarya 0°C-45°C sıcaklık aralığındaki ortamlarda kullanılmalı ve muhafaza edilmelidir. Şarj sırasında şarj sistemi için önerilen ortam sıcaklığı aralığı ise 0°C-40°C’dir.

ÇEVRENİN KORUNMASI

Atık elektrikli ürünler, ev atıkları ile birlikte atılmamalıdır. Lütfen bu konuyla ilgili tesislerin

bulunduğu yerlerde geri dönüşümünü sağlayın. Geri dönüşüme ilişkin tavsiyeler için, bulunduğunuz bölgedeki yerel makamlara veya bayiye danışın.

EC UYGUNLUK

BEYANNAMESI

Biz, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

Olduğunu beyan ederiz, Ürünün tari Tipi

tanımı, darbeli matkap örneği)

fonksiyonu

Direktierine uygun olduğunu beyan ederiz,

2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

Standartlar

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

Teknik dosyayı derleyen yetkili kişinin,

Adı: Marcel Filz Adresi: POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

2022/5/8 Allen Ding Baş Mühendis Yardımcısı, Test ve Sertikasyon Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

Akülü darbeli matkap

DX12 DX12.2 DX12B (12 - makinenin

delme

Page 67

Page 68

www.catpowertools.com

©2022 Caterpillar. CAT, CATERPILLAR, their respective logos, "Caterpillar Yellow," the "Power Edge" trade dress as well as corporate and product identity used herein, are trademarks of Caterpillar and may not be used without permission. Positec Group Limited,a licensee of Caterpillar Inc

AR01594802
