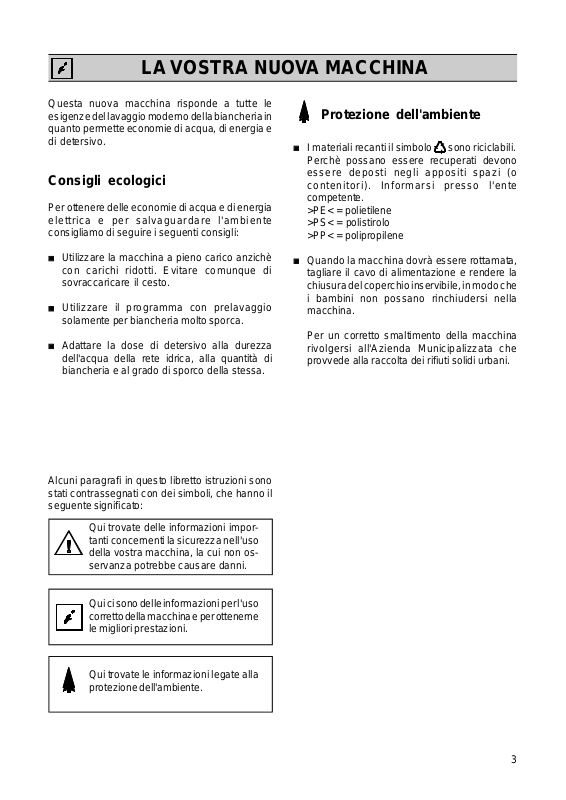

LA VOSTRA NUOVA MACCHINA
Questa nuova macchina risponde a tutte le
esigenze del lavaggio moderno della biancheria in
quanto permette economie di acqua, di energia e
di detersivo.
Consigli ecologici
Per ottenere delle economie di acqua e di energia
elettrica e per salvaguardare l'ambiente
consigliamo di seguire i seguenti consigli:
Protezione dell'ambiente
I materiali recanti il simbolo sono riciclabili.
Perchè possano essere recuperati devono
essere deposti negli appositi spazi (o
contenitori). Informarsi presso l'ente
competente.
>PE< = polietilene
>PS< = polistirolo
>PP< = polipropilene
Utilizzare la macchina a pieno carico anzichè
con carichi ridotti. Evitare comunque di
sovraccaricare il cesto.
Utilizzare il programma con prelavaggio
solamente per biancheria molto sporca.
Adattare la dose di detersivo alla durezza
dell'acqua della rete idrica, alla quantità di
biancheria e al grado di sporco della stessa.
Alcuni paragrafi in questo libretto istruzioni sono
stati contrassegnati con dei simboli, che hanno il
seguente significato:
Qui trovate delle informazioni importanti concernenti la sicurezza nell'uso
della vostra macchina, la cui non osservanza potrebbe causare danni.
Quando la macchina dovrà essere rottamata,
tagliare il cavo di alimentazione e rendere la
chiusura del coperchio inservibile, in modo che
i bambini non possano rinchiudersi nella
macchina.
Per un corretto smaltimento della macchina
rivolgersi all'Azienda Municipalizzata che
provvede alla raccolta dei rifiuti solidi urbani.
Qui ci sono delle informazioni per l'uso
corretto della macchina e per ottenerne
le migliori prestazioni.
Qui trovate le informazioni legate alla
protezione dell'ambiente.
3
Page 2
SOMMARIO
Per l'utente
Avvertenze 5
Descrizione della macchina 6
Uso 7
Sequenza delle operazioni 8/9
Programmi di lavaggio 10/11
Consigli per il lavaggio 12-14
Manutenzione 15
Anomalie di funzionamento 16/17
Per l'installatore
Caratteristiche tecniche 18
Installazione
Dispositivi di sicurezza per il trasporto 18
Posizionamento 19
Spostamento 19
Alimentazione dell'acqua 19
Scarico 19
Collegamento elettrico 20
4
Page 3
AVVERTENZE
È importante conservare questo manuale d'uso con la macchina per qualsiasi futura necessità. Se si deve
vendere la macchina o darla a qualche altra persona, verificare che il manuale accompagni la macchina
per permettere al nuovo utilizzatore di essere informato sul relativo funzionamento e le avvertenze.
Queste avvertenze sono state previste per la vostra sicurezza e quella degli altri. Vi preghiamo quindi di
leggerle attentamente prima di installare ed utilizzare la macchina.
Avvertenze generali
Controllare, all'atto del disimballo, che la
macchina non sia danneggiata. In caso di
dubbio, non metterla in funzione, ma rivolgersi
all'assistenza tecnica.
Questa macchina è stata progettata per essere
utilizzata da persone adulte. Verificare quindi
che i bambini non la tocchino e non la utilizzino
come un giocattolo.
I piccoli animali domestici potrebbero introdursi
nel cesto della macchina. Controllare quindi il
cesto prima di metterla in moto.
Installazione
Si devono togliere i dispositivi di sicurezza
della macchina prima di utilizzarla. Se non si
eliminano i dispositivi di protezione utilizzati per
il trasporto, o se si eliminano in maniera
incompleta, ne possono derivare danni alla
macchina o ai mobili. Consultare il relativo
paragrafo nel manuale d'uso.
Se si dovesse verificare la necessità di
un'eventuale modifica dell'impianto elettrico
domestico per poter installare la macchina,
questo lavoro dovrà essere effettuato solo da
personale qualificato.
Qualsiasi intervento idraulico richiesto per
l'installazione della macchina dovrà essere
effettuato solo da un idraulico qualificato.
Dopo aver installato la macchina verificare che
non sia appoggiata sul cavo di alimentazione.
Se la macchina è posta su pavimento di
moquette assicurarsi che tra i piedini di
appoggio e il pavimento ci sia circolazione
d'aria.
Lavare solo articoli previsti per il lavaggio in
lavatrice Seguire le istruzioni riportate
sull'etichetta di ogni capo.
Non sovraccaricare la macchina. Seguire le
istruzioni fornite nel manuale.
Le monete, gli spilli di sicurezza, gli spilli, le viti,
ecc. rimasti nella biancheria possono
provocare grossi danni.
Non si devono mettere in macchina capi
smacchiati con benzina, alcool, trielina, ecc.
Se si utilizzano tali prodotti prima del lavaggio,
bisogna aspettare che il prodotto sia evaporato
prima di introdurre i capi nella macchina.
Raggruppare i capi di piccole dimensioni, quali
calzini, cinture, ecc., in una piccola borsa di tela
o in una federa. Questo per evitare che questi
pezzi vadano a finire tra il cesto e la vasca.
Utilizzare solo la quantità di ammorbidente
indicata dal produttore. Una quantità eccessiva
di prodotto potrebbe rovinare la biancheria.
Lasciare i coperchi del cesto e della
macchina aperti quando questa non viene
utilizza. Ciò previene gli odori di muffa.
Si consiglia di staccare sempre la spina dalla
presa di corrente e chiudere il rubinetto
dell'acqua dopo l'uso.
Assistenza tecnica/riparazioni
In caso di guasto, non cercare di riparare la
macchina da soli. Le riparazioni eseguite da
personale non qualificato possono provocare
danni.
Per eventuali riparazioni, rivolgersi a un centro
di assistenza autorizzato e richiedere pezzi di
ricambio originali.
Uso
Questa macchina è destinata ad un uso
domestico. Non utilizzarla per scopi diversi da
quelli per i quali è stata stata progettata.
5
Page 4
DESCRIZIONE DELLA MACCHINA
Manopola "programmi"
Tasti
Lampada spia di
funzionamento
Manopola "temperature"
Guida programmi di lavaggio
Coperchio
Maniglia per aprire il
coperchio
Leva per le rotelle
Le vaschette del cassetto detersivo
Simboli
(
) prelavaggio (1)
(
) lavaggio (2) (polvere o detersivo liquido)
(
) candeggina (3).
(
) ammorbidente (4).
(5) Orifizio di troppo pieno
6
Sportello davanti al filtro
2
1
34
5
Page 5
Pannello commandi
Importante : Non ruotare mai la manopola selezione programmi
quando la macchina è in funzione
AVVIO
ARRESTO
MEZZO
CARICO
ESCLUSIONE
CENTRIFUGA
USO
Risparmio Consumi Automatico
G
J
F
D
C
B
A
K
L
M
N
P
Q
40
70
60
50
PROGRAMMI TEMPERATURE
CT 540 C
80
9030
1
2
3 4
1 Tasto "Avvio/Arresto" ( )
Premere questo tasto per avviare la macchina;
rilasciarlo per interrompere un programma o per
spegnere la macchina.
2 Lampada spia di funzionamento
Si accende quando si preme il tasto avvio/arresto
e si spegne a fine programma.
3 Tasto "mezzo carico"
Questo pulsante permette di lavare piccoli
quantitativi di biancheria poco sporca (max 2,5 kg)
e unicamente per i programmi di cotone.
4 Tasto "esclusione centrifuga"
Premere questo tasto quando si lavano tessuti di
cotone o lino particolarmente "delicati" per escludere
tutte le fasi di centrifuga.
5
6
5 Manopola selezione programmi
Girare la manopola in senso orario per scegliere
il programme di lavaggio.
6 Manopola selezione temperature
Girare la manopola per scegliere la temperatura di
lavaggio.
È possibile effettuare lavaggi con acqua fredda
posizionando la manopola su "
".
7
Page 6
SEQUENZA DELLE OPERAZIONI
Prima di effettuare il primo lavaggio consigliamo
di eseguire un ciclo cotone a 60°C, senza
biancheria, per togliere eventuali residui di
lavorazione dalla vasca e dal cesto. Versare 1/2
misurino di detersivo nella vaschetta del lavaggio
e mettere in funzione la macchina.
1. Caricare la biancheria
alzare il coperchio della macchina
aprire il cesto con le due mani premendo il
pulsante A fino a ottenere lo sganciamento degli
sportelli
introdurre la biancheria nel cesto ; chiudere il
cesto e il coperchio della macchina.
Attenzione: prima della chiusura della macchina,
verificare che il cesto sia chiuso correttamente:
i due sportelli agganciati
il pulsante A rialzato
A
2. Dosare il detersivo
Versare tramite un dosatore la quantità di detersivo
consigliata dal fabbricante nella vaschetta
corrispondente al lavaggio
.
Se necessita effettuare un prelavaggio, versare il
detersivo in polvere nella relativa vaschetta
.
Il detersivo liquido va versato nello scomparto del
lavaggio solo immediatamente prima della partenza
del programma. Evitare l'impiego di detersivi liquidi
nei programmi con prelavaggio.
3. Dosare gli additivi
Versare, se desiderato, l'ammorbidente nello
scomparto
e la candeggina nello scomparto .
(la dose non deve superare il piano del scomparto
con riferimento "MAX").
4. Selezionare la temperatura
Ruotare la manopola "temperature" sulla
temperatrura di lavaggio prescelta.
5. Selezionare il programma
(Il tasto avvio/arresto ( ) è rilasciato e la lampada
spia è spenta).
Ruotare la manopola "programmi", in senso orario,
sul programma di lavaggio prescelto.
Detersivo liquido
Scomparto
unicamente
60
70
50
40
TEMPERATURE
F
D
C
B
A
80
G
J
P
Q
Detersivo in polvere
Scomparto
(prelavaggio)
Scomparto
(lavaggio)
9030
K
L
M
N
PROGRAMMI
8
Page 7

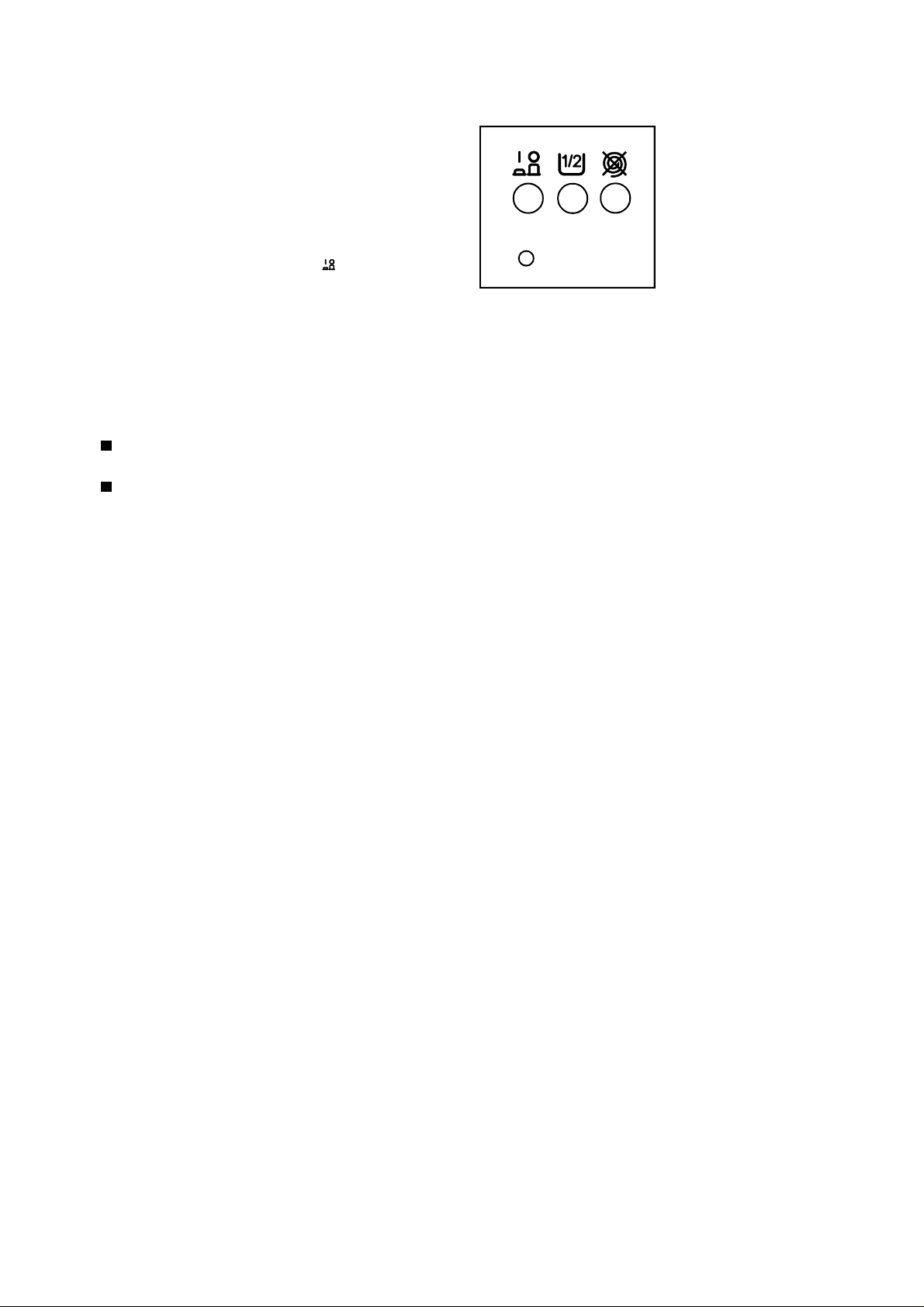

6. Scegliere le opzioni
Se desiderato, premere i tasti : "mezzo carico" e/
o "esclusione centrifuga".
7. Avviare il ciclo
Premere il tasto avvio/arresto ( ). La lampada
spia si accende.
8
. Fine del programma
La macchina si ferma automaticamente.
I programmi terminano:
con una centrifuga (per i programmi di
cotone)
con acqua in vasca (per i programmi
"delicati").
Per scaricare l'acqua, selezionare il programma "Q" (scarico).
Per centrifugare brevemente la biancheria
selezionare il programma "G" (centrifuga).
È normale aspettare circa 2 minuti prima di poter
aprire il coperchio, per dare tempo al dispositivo di
sicurezza di sbloccarsi.
AVVIO
ARRESTO
MEZZO
CARICO
ESCLUSIONE
CENTRIFUGA
Ripremere il tasto avvio/arresto per spegnere la
macchina.
Togliere la biancheria.
Controllare che il cesto sia completamente vuoto
facendolo ruotare con le mani. Ciò per evitare che
gli indumenti eventualmente dimenticati vengano
danneggiati in un lavaggio successivo (ad es.
restrigendosi) oppure che colorino un altro carico
di biancheria.
Rilasciare, se premuti, gli altri tasti.
Si consiglia di chiudere il rubinetto dell'acqua ed
estrarre la spina dalla presa di corrente.
Lasciare il coperchio ed il cesto aperti per aerare
la macchina.
9
Page 8
PROGRAMMI DI LAVAGGIO
Programmi energici per cotone e lino
Carico massimo : 5 kg
DESCRIZIONE
DEI
PROGRAMMI
COTONI
Bianchi
con prelavaggio
COTONI
Colorati
con prelavaggio
COTONE-LINO
Bianchi
COTONE
Ciclo economia
COTONE-LINO
Colorati
VASCHETTE DEL
CASSETTO
DETERGENTE DA
UTILIZZARE
1
)
(
(1)
(1)
TEMPERATURE°CPROGRAMMI
60°-90°
40°-60°
60°-90°
40°-60°
40°-60°
A
A
B
B
C
DESCRIZIONE
DEL
CICLO
Prelavaggio a 40°
Lavaggio a 60-90°
4 risciacqui
Centrifuga
Prelavaggio a 40°
Lavaggio a 40-60°
4 risciacqui
Centrifuga
Lavaggio a 60-90°
4 risciacqui
Centrifuga
Lavaggio a 40-60°
4 risciacqui
Centrifuga
Lavaggio a 40-60°
4 risciacqui
Centrifuga
TEMPO (²)
150 min
150 min
135 min
135 min
110 min
COTONE-LINO
Delicati
(1)
RISCIACQUI
con centrifuga
CENTRIFUGA
(1) significa che il candeggio è possibile, se il carico può supportare il trattamento, ma a piccole dosi.
(²) I tempi dei programmi indicati qui sotto possono variare in funzione delle temperature, della pressione
dell'acqua e della tensione di alimentazione dell'impianto elettrico.
ATTENZIONE: L'APERTURA DEL COPERCHIO È POSSIBILE SOLAMENTE CIRCA 2 MINUTI
DOPO L'ARRESTO DELLA MACCHINA.
10
30°-40°
D
F
G
Lavaggio a 40-60°
4 risciacqui
Centrifuga
4 risciacqui
Centrifuga
Centrifuga
95 min
50 min
5 min
Page 9
Programmi delicati per sintetici, misti, delicati, lana
Carico massimo : 2,5 kg (lana : 1 kg)
DESCRIZIONE
DEI
PROGRAMMI
SINTETICI
con prelavaggio
SINTETICI
MISTI
SETA
ACRILICI
LANA
VASCHETTE DEL
CASSETTO
DETERGENTE DA
UTILIZZARE
TEMPERATURE°CPROGRAMMI
40°-60°
40°-60°
30°-40°
-40°
J
K
L
M
DESCRIZIONE
DEL
CICLO
Prelavaggio a 40°
Lavaggio a 40°-60°
3 risciacqui
Stop con acqua in vasca
Lavaggio a 40°-60°
3 risciacqui
Stop con acqua in vasca
Lavaggio a 30°-40°
3 risciacqui
Stop con acqua in vasca
Lavaggio a -40°
3 risciacqui
Stop con acqua in vasca
TEMPO (²)
85 min
75 min
55 min
45 min
RISCIACQUI
DELICATI
AMMORBIDENTE
SCARICO
(²) I tempi dei programmi indicati qui sotto possono variare in funzione delle temperature, della pressione
dell'acqua e della tensione di alimentazione dell'impianto elettrico.
ATTENZIONE: L'APERTURA DEL COPERCHIO È POSSIBILE SOLAMENTE CIRCA 2 MINUTI
DOPO L'ARRESTO DELLA MACCHINA.
N
P
Q
3 risciacqui
Stop con acqua in vasca
1 risciacquo
Stop con acqua in vasca
Scarico
20 min
5 min
5 min
11
Page 10
CONSIGLI PER IL LAVAGGIO
Cernita :
Attenersi ai simboli per il trattamento dei tessuti
riportati sulle etichette dei singoli capi e seguire le
istruzioni per il lavaggio del produttore. Suddividere
la biancheria come segue: capi bianchi, colorati,
sintetici, delicati, lana.
Temperature
90°-95° Per capi bianchi di lino o cotone molto
sporchi (es. strofinacci, asciugamani,
biancheria da tavola, lenzuola, ecc.)
60° per capi colorati che non stingono,
normalmente sporchi (es. camicie,
camicie da notte, pigiami, ecc.) di lino,
cotone o fibre sintetiche e per capi
bianchi in cotone leggermente/
normalmente sporchi (es. biancheria
intima).
freddo per biancheria delicata (es. tende),
30°-40° biancheria mista con aggiunta di fibre
sintetiche e lana con l'indicazione
sull'etichetta: "pura lana vergine,
lavabile, irrestringibile (
)".
Prima di caricare la biancheria
I capi bianchi e colorati non devono essere lavati
assieme. I capi bianchi possono perdere il candore
con il lavaggio.
La biancheria colorata nuova può stingere al primo
lavaggio; è consigliabile quindi lavarla a parte, la
prima volta.
Accertarsi che nella biancheria non rimangano
oggetti di metallo (es. fermagli, spille di sicurezza,
spilli).
Abbottonare le federe, chiudere le cerniere, i ganci
e le asole. Legare eventuali cinture e nastri lunghi.
Eliminare le macchie persistenti prima del lavaggio.
Eventualmente strofinare i punti particolarmente
sporchi con un detersivo speciale o con una pasta
detergente.
Trattare le tende con particolare cura. Togliere i
ganci dalle tende o legarli in una retina o in un
sacchetto.
Carichi massimi di biancheria
Le indicazioni sui carichi di biancheria si trovano
nelle tabelle dei programmi.
12
Regole generali:
Cotone, lino: riempire il cesto, ma non sovraccaricarlo.
Sintetici: non più di metà del cesto.
Tessuti delicati e lana: non più di un terzo del
cesto.
Con un carico massimo si ottiene ogni volta un
utilizzo ottimale di acqua ed energia.
In caso di biancheria molto sporca, ridurre le
quantità.
Pesi della biancheria
I pesi di seguito elencati hanno un valore indicativo:
accappatoi 1200 g
tovaglioli 100 g
copri piumino 700 g
lenzuola 500 g
federe 200 g
tovaglie 250 g
asciugamani in spugna 200 g
strofinacci 100 g
camicie da notte 200 g
slip da donna 100 g
camici da lavoro da uomo 600 g
camicie da uomo 200 g
pigiami da uomo 500 g
camicette 100 g
slip da uomo 100 g
Eliminazione delle macchie
È possibile che macchie particolari non si eliminino
solo con acqua e detersivo. È consigliabile, quindi,
trattarle prima del lavaggio.
Sangue: le macchie ancora fresche devono essere
trattate con acqua fredda. In caso di macchie già
asciutte, lasciare a mollo la biancheria per una
notte con un detersivo speciale e poi strofinarla
nell'acqua e sapone.
Colore ad olio: inumidire con benzina detergente,
tamponare le macchie dopo aver sistemato il capo
su un panno morbido, trattarle più volte con il
detergente.
Macchie asciutte di grasso: inumidire con trementina, tamponare le macchie con la punta delle
dita e un panno di cotone, dopo aver appoggiato il
capo su un ripiano morbido.
Ruggine: sale ossalico (reperibile in drogheria)
sciolto a caldo, o un prodotto antiruggine a freddo.
Prestare attenzione alle macchie di ruggine non
recenti, poiché la struttura di cellulosa è già stata
intaccata e il tessuto tende a bucarsi.
Page 11
Macchie di muffa: trattarle con candeggina,
sciacquare bene (solo capi bianchi e colorati
resistenti al cloro).
Erba: insaponare leggermente e trattare con
candeggina diluita (capi bianchi, resistenti al cloro).
Penna a biro e colla: inumidire con acetone (*),
tamponare le macchie dopo aver appoggiato il
capo su un panno morbido.
Rossetto: inumidire con acetone come sopra
indicato, poi trattare le macchie con alcool.
Eliminare i residui sui tessuti bianchi con
candeggina.
Vino rosso: lasciare a mollo con del detersivo,
risciacquare e trattare con acido acetico o acido
citrico, poi risciacquare. Trattare eventuali residui
con candeggina.
Inchiostro: a seconda della composizione
dell'inchiostro, inumidire il tessuto prima con
acetone (*), poi con acido acetico; trattare eventuali
residui sui tessuti bianchi con candeggina e poi
risciacquare bene.
Macchie di catrame: trattare prima con
smacchiatore, alcool o benzina, alla fine strofinare
con pasta detergente.
(*) non usare l'acetone sulla seta artificiale.
Detersivi e additivi
Un buon risultato di lavaggio dipende dalla scelta
del detersivo e dal suo corretto dosaggio. Dosare
bene significa evitare sprechi e proteggere
l'ambiente. Nonostante siano biodegradabili, i
detersivi contengono elementi che danneggiano il
delicato equilibrio ecologico della natura.
La scelta del detersivo dipende dal tipo di tessuto
(delicati, lana, cotone ecc.), dal colore, dalla
temperatura di lavaggio e dal grado di sporco.
In questa lavatrice si possono usare tutti i detersivi
per lavatrici normalmente reperibili in commercio:
- detersivi in polvere per tutti i tipi di tessuto,
- detersivi in polvere per tessuti delicati
(massimo 60°C) e lana.
- detersivi liquidi, preferibilmente per programmi
di lavaggio a bassa temperatura (massimo
60°C) per tutti i tipi di tessuto, o speciali solo
per lana.
Il detersivo e l'eventuale additivo devono essere
versati prima dell'inizio del programma di lavaggio
nelle apposite vaschette.
Se si utilizzano detersivi concentrati in polvere o
liquidi, deve essere selezionato un programma
senza prelavaggio.
La macchina è dotata di un sistema di ricircolo che
permette l'utilizzo ottimale del detersivo
concentrato.
Versare il detersivo liquido immediatamente prima
dell'inizio del programma nello scomparto
della vaschetta del detersivo.
Eventuali additivi liquidi per ammorbidire o
inamidare la biancheria devono essere versati
nella vaschetta con il simbolo
prima che
cominci il programma di lavaggio.
La candeggina liquida va usata solamente per
tessuti di lino e cotone bianchi o con colori resistenti.
Versarla nello scomparto contrassegnato dal
simbolo
.
Per il dosaggio degli additivi e della candegina
seguire le indicazioni dei produttori e comunque
non deve superare il piano della vaschetta del
detersivo con riferimento "MAX".
Quantità di detersivo da utilizzare
Il tipo e la quantità di detersivo dipendono dal tipo
di tessuto, dal carico, dal grado di sporco e dalla
durezza dell'acqua utilizzata.
La durezza dell'acqua è classificata in cosiddetti
livelli di durezza. Informazioni su tali livelli si
possono ottenere dall'ente erogatore competente
o dall'amministrazione comunale.
Seguire le istruzioni per il dosaggio indicate dal
produttore.
Utilizzare una quantità minore di detersivo se:
- si lava poca biancheria
- la biancheria è poco sporca
- si forma molta schiuma durante il lavaggio
- l'acqua è poco dura (fino al livello dolce).
Gradi di durezza dell'acqua
Gradi
Livello
1
2
3
4
Caratteristica
dolce
media
dura
molto dura
tedeschi
°dH
0-7
8-14
15-21
più di 21
francesi
°T.H
0-15
16-25
26-37
più di 37
13
Page 12

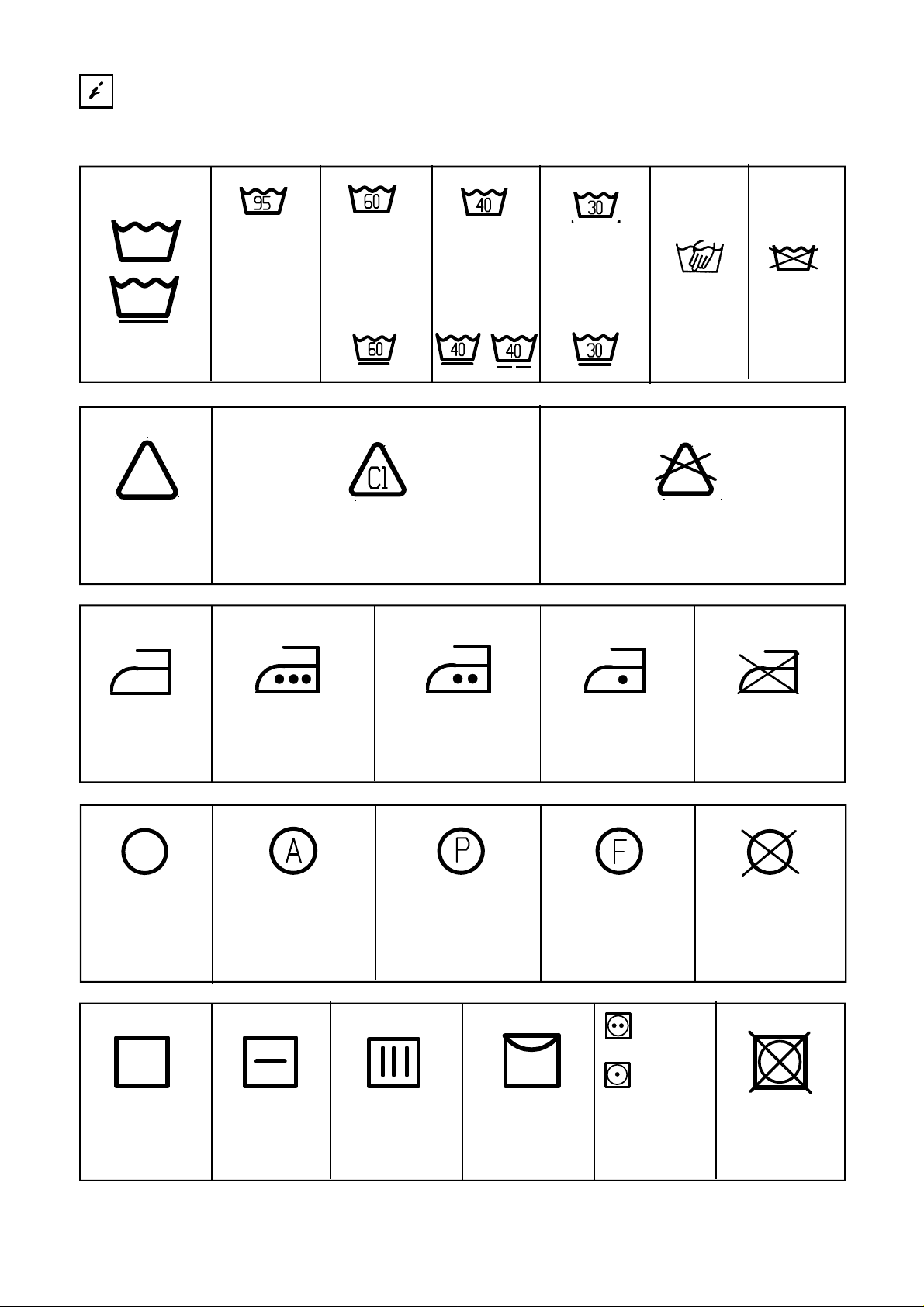

Simboli internazionali per il trattamento dei tessuti
Le etichette con i simboli che trovate applicate sui tessuti sono un valido aiuto per il trattamento e la
cura della biancheria.
AZIONE
FORTE
AZIONE
DELICATA
CANDEGGIO
Lavaggio
a
95°C
Lavaggio
a
60°C
Lavaggio
a
40°C
Lavaggio
a
30°C
Lavaggio
delicato a
mano
Si può candeggiare in acqua fredda Non candeggiare
Non
lavare
STIRATURA Stiratura forte
max 200°C
PULITURA
A SECCO
ASCIUGATURA
Pulitura a secco
con tutti i solventi
Asciugare
disteso
Stiratura media
max 150°C
Pulitura a secco con
percloro, benzina avio,
alcool puro R111 e
R113
Asciugare
appeso
Stiratura leggera
Pulitura a secco con
alcool puro e R113
Asciugare
su
appendiabiti
max 110°C
benzina avio,
Temperatura
normale
Temperatura
ridotta
Asciugabile in
macchine
asciuga-
biancheria
Non stirare
Non pulire
a secco
Non asciugare in
macchine
asciuga-
bancheria
14
Page 13
MANUTENZIONE
1. Mobile
Pulire il mobile della macchina con acqua tiepida e
un detersivo neutro non abrasivo. Sciacquare con
acqua pulita e asciugare con uno strofinaccio
morbido.
Importante: non usare alcool, solventi o prodotti
similari per la pulizia del mobile.

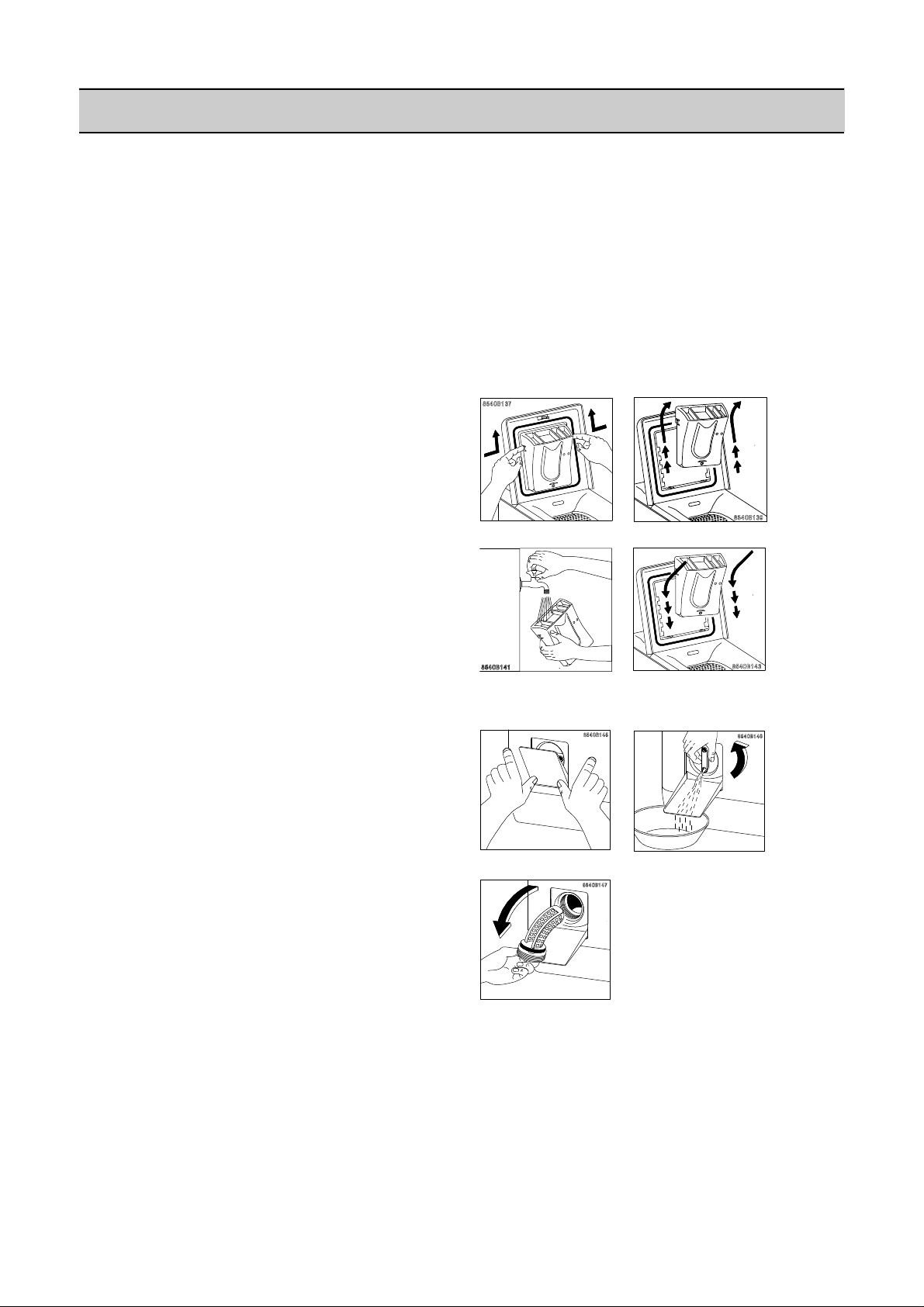

2. Cassetto detersivo
Smontaggio:
Esercitare una leggera pressione sui gancetti posti
sui lati del cassetto detersivo e tirarlo verso l'alto
(fig. 1 e 2).
Pulire il cassetto sotto il rubinetto utilizzando una
spazzola o una spugnetta (fig. 3).
fig.1
fig.2
Rimontaggio:
Rimettere il cassetto nella sua sede e agganciarlo
(fig. 4).
3. Filtro di scarico
Pulire regolarmente il filtro che si trova nella parte
inferiore della macchina. Se si lava della biancheria
che perde molti filacci, pulirlo dopo ogni lavaggio.
Per eliminare dalla macchina eventuale ristagno
d'acqua che non può esser scaricare, porre
l'estremità del tubo di scarico in un recipiente di
buona capacità e quindi :
- per scaricare l'acqua residua:
a. aprire lo sportellino del filtro (fig.1) ;
b. mettere sotto il filtro un recipiente non troppo alto
a bordi diritti. Per completare lo scarico, ruotare il
tappo del filtro in senso antiorario fino a che si trovi
in posizione verticale, e lasciar defluire l'acqua
residua (fig. 2).
- per pulire il filtro:
a. svitare complemente il filtro e toglierlo (fig.3) ;
b. pulirlo accuratamente sotto il rubinetto ;
c. rimettere il filtro al suo posto e riavvitarlo ;
d. richiudere lo sportellino.
fig.3
fig.1
fig.3
fig.4
fig.2
15
Page 14
ANOMALIE DI FUNZIONAMENTO
Difetti che potete risolvere da soli.
Anomalie Cause possibili
Il risultato del lavaggio non è
soddisfacente
La macchina non si mette in moto
La macchina non carica acqua
È stato usato poco detersivo o un detersivo non
adatto.
Le macchie "difficili" non sono state sottoposte ad
un trattamento preliminare.
Non è stata scelta la temperatura giusta, abbinata
al programma corretto.
Controllare che il coperchio sia ben chiuso
Controllare se la macchina riceve corrente
Controllare se il fusibile dell'impianto domestico è
intatto.
Controllare che la manopola selettore programmi
sia posizionata correttamente e che il tasto avvio/
arresto sia premuto.
Verificare se il rubinetto dell'acqua è aperto
Controllare se l'acqua esce dal rubinetto
Verificare che il tubo di alimentazione non sia
incastrato o piegato
Controllare che il filtrino del tubo di alimentazione
non sia ostruito
Verificare che il coperchio sia chiuso
La macchina carica acqua e la scarica
immediatamente
La macchina non scarica e/o non centrifuga
La macchina vibra o fa rumore
C'è acqua per terra
L'estremità del tubo di scarico si trova troppo in
basso rispetto alla macchina.
Verificare che il tubo di scarico non sia incastrato
o piegato.
È stato scelto un programma "delicato" che
termina con acqua in vasca.
Verificare se sono state tolte tutte le protezioni che
servivano per il trasporto.
Controllare che la macchina non sia appoggiata
contro qualche cosa.
Verificare se i piedini di sostegno appoggiano
bene al suolo e se i controdadi sono avvitati a
fondo.
Controllare che il carico di biancheria sia ben
distribuito nel cesto.
Forse c'è poco biancheria nel cesto.
C'è troppo detersivo o è stato usato un detersivo
non adatto (fa troppa schiuma).
Verificare se ci sono perdite da una delle ghiere del
tubo di alimentazione. È difficile vedere l'acqua
correre lungo il tubo, controllare se è umido.
Controllare che il tubo di scarico sia integro.
16
Page 15
L'ammorbidente fuoriesce dal foro di
troppo pieno durante il versamente
Controllare che sia stata usata la dose di
ammorbidente prescritta.
Controllare che il sifone situato dietro il cassetto
detersivo non sia ostruito.
Il coperchio non si apre
Se non si riesce a rimediare all'inconveniente o a
licalizzarlo, rivolgersi al centro di assistenza dopo
aver preso nota del modello, del numero di serie e
della data di acquisto della macchina, visto che
sono dati che verranno richiesti.
Il programma è ancora in corso
il coperchio non si è ancora sbloccato.
17
Page 16
CARATTERISTICHE TECNICHE
DIMENSIONI Altezza 850 mm
Larghezza 397 mm
Profondità 600 mm
TENSIONE / FREQUENZA 230 V / 50 Hz
POTENZA MASSIMA ASSORBITA 2300 W
CORRENTE MINIMA DEL FUSIBILE 10 A
PRESSIONE DELL'ACQUA min. 5 N/cm²
max. 80 N/cm²
CARICO MASSIMO Cotone 5 kg
Sintetici, delicati 2,5 kg
Lana 1 kg
VELOCITÀ CENTRIFUGA CT 540 C 500 giri/min.
CT 540 X 500 giri/min
Questa macchina è conforme alle seguenti direttive CEE:
73/23/CEE del 19/02/73 relativa alla bassa tensione
89/336/CEE del 03/05/89 relativa alla compatibilità elettromagnetica.

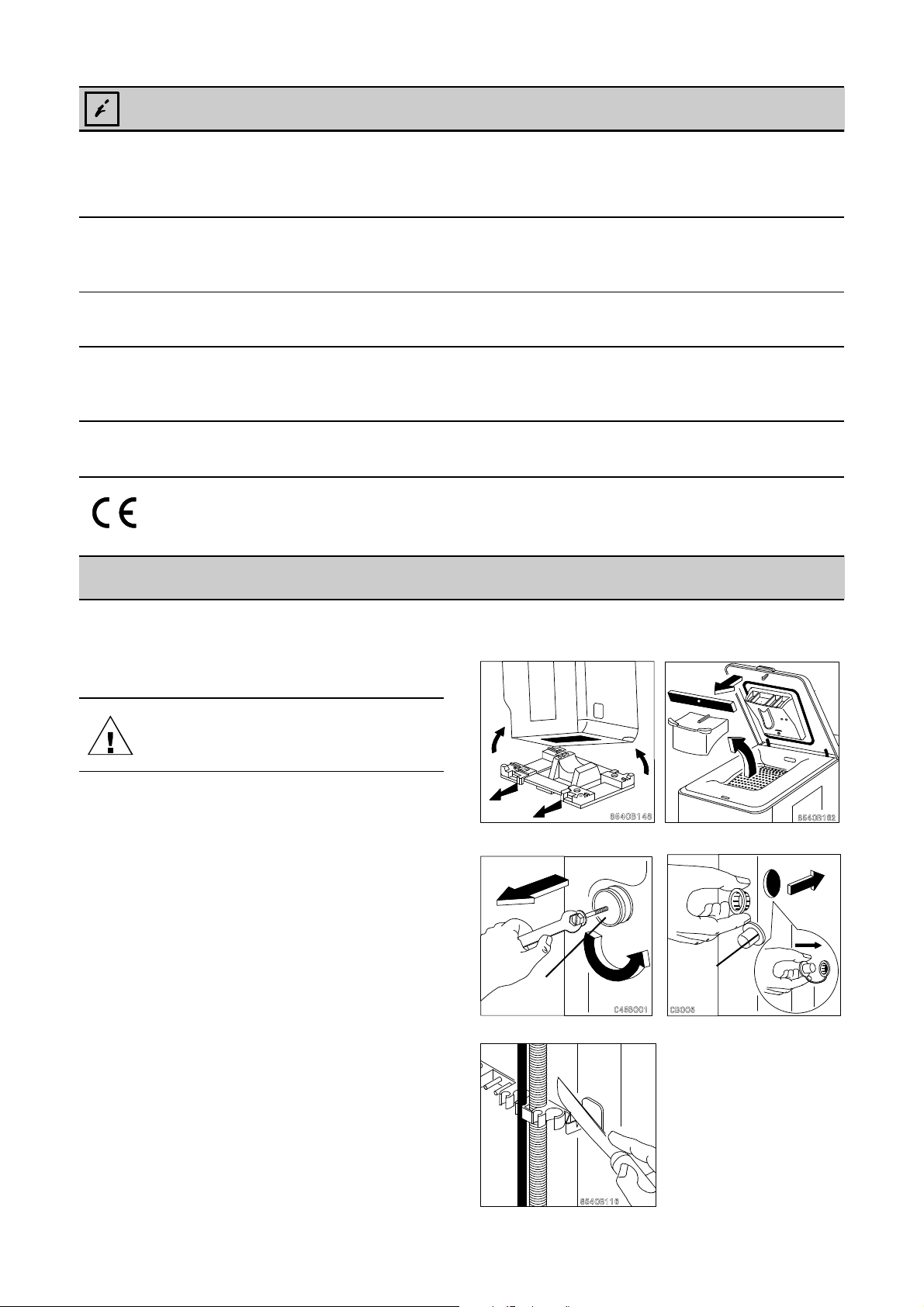

INSTALLAZIONE
Dispositivi di sicurezza per il
trasporto
Prima di mettere in funzione la macchina,
accertarsi che siano stati tolti tutti i
dispositivi previsti per il trasporto.
Si consiglia di conservare tutti i pezzi per tornare
a montarli, qualora la macchina dovesse essere
spostata di nuovo in futuro.
1. Sballate la macchina. Inclinate la macchina
verso la parte posteriore e fatele fare un quarto
di giro per poter togliere la base dell'imballo.
2. Sollevate il coperchio e togliete il pezzo in
polistirolo che blocca il cesto e il pezzo in gommapiuma nera. Abbassate il coperchio.
3. Utilizzando sempre una chiave togliete i due
distanziali (A) sul retro.
4. Chiudere i fori rimasti aperti con i tappi che si
trovano nella busta in plastica contenente il
libretto istruzioni.
5. Se volete allineare la vostra macchina a dei
mobili, potete tagliare il supporto in plastica che
sostiene i tubi sullo schienale della macchina.
Fig. 1
Fig 3
Fig. 2
B
A
Fig 4
18
Fig 5
Page 17

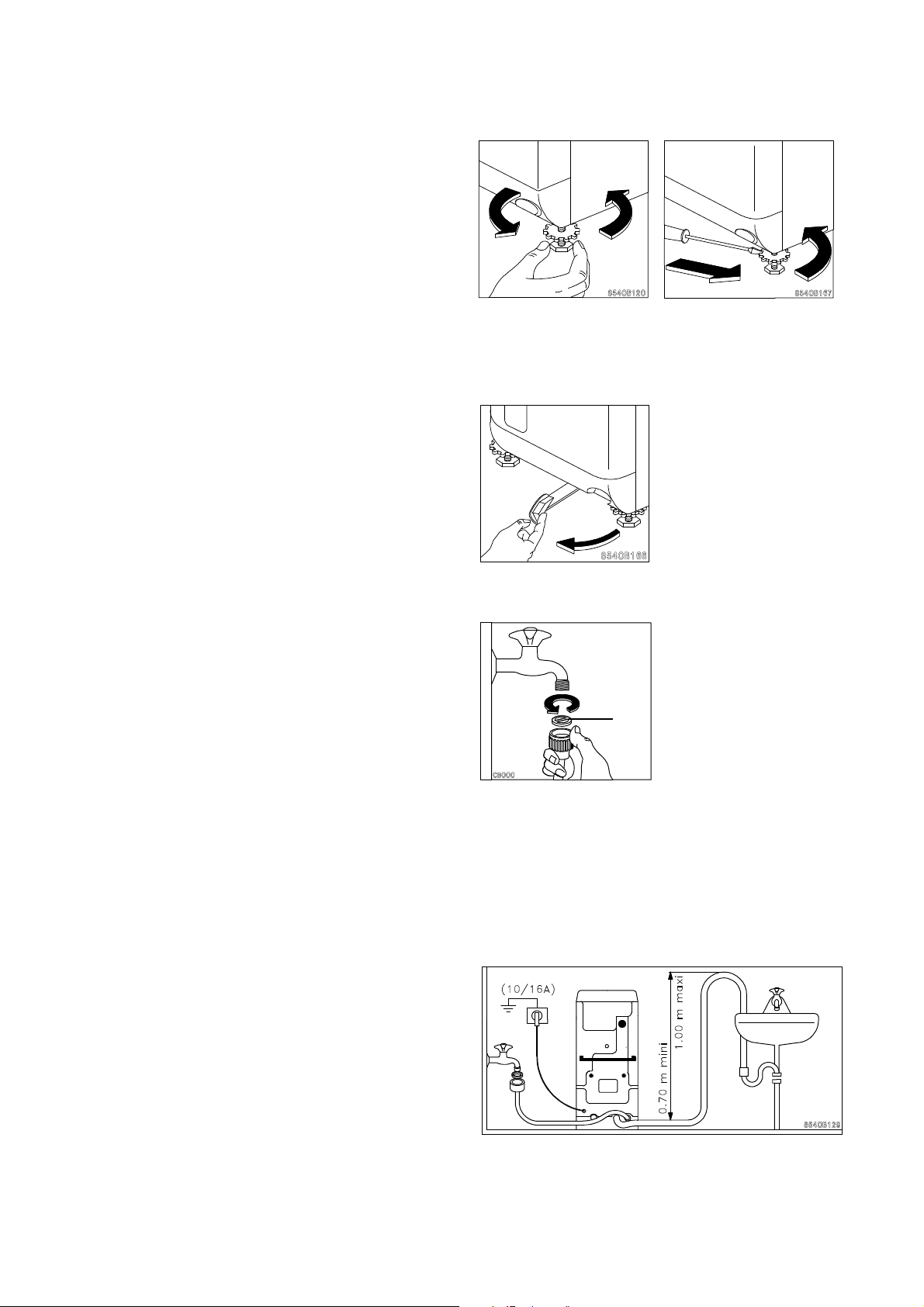

Posizionamento
Installare la macchina su un pavimento piatto e
duro. Fare attenzione che la circolazione dell'aria
attorno alla macchina non venga impedita da
tappeti, moquette, ecc. Controllare che la macchina
non tocchi il muro o altri mobili della cucina.
Livellare la macchina nella posizione scelta
svitando o avvitando i piedini di appoggio anteriori.
Dopo aver completato il livellamento bloccare la
ghiera serrandola con forza. Se necessario
utilizzare un cacciavite (fig.1)
Spostamento
Per facilitarne lo spostamento la lavatrice è dotata
di due rotelle nella parte posteriore e di una rotella
retrattile nella parte anteriore.
Per far uscire questa rotella e poter così muovere
la macchina è necessario spostare la leva, situata
in basso, verso sinistra: riportarla poi nella
posizione iniziale una volta sistemata la lavatrice
(fig.2).
Fig. 1
Fig. 2
Alimentazione dell'acqua
Collegare il tubo di alimentazione a un rubinetto
filettato da 3/4", dopo aver interposto il filtrino "A"
fornito con la macchina (fig.3)
Non si può allungare il tubo di alimentazione. Se il
tubo è troppo corto e non si desidera spostare il
rubinetto, bisogna comperare un tubo completo
più lungo, che sia previsto per questo tipo di
utilizzo.
L'altra estremità del tubo di carico, dal lato della
macchina, può essere orientata in qualsiasi
direzione. Svitare leggermente la ghiera di fissaggio,
girare l'estremità del tubo e riavvitare la ghiera,
controllando che non ci siano perdite d'acqua.
Scarico
Si può installare la curva del tubo di scarico in tre
modi diversi:
In una derivazione dello scarico del lavandino.
Questa derivazione deve trovarsi sopra il sifone,
in modo tale che la curva del tubo sia a 70 cm dal
suolo, come minimo (fig.4).
In una conduttura di scarico situata ad un'altezza
non inferiore a 70 cm e non superiore a 100 cm.
L'estremità del tubo di scarico deve sempre essere
ventilata, cioè il diametro interno del condotto di
scarico deve essere più largo del diametro esterno
del tubo di scarico. Il tubo di scarico non deve
presentare strozzature.
Farlo correre sul pavimento e farlo salire solo
vicino allo scarico (fig.4).
A
Fig. 3
Fig. 4
19
Page 18
146 0208 00

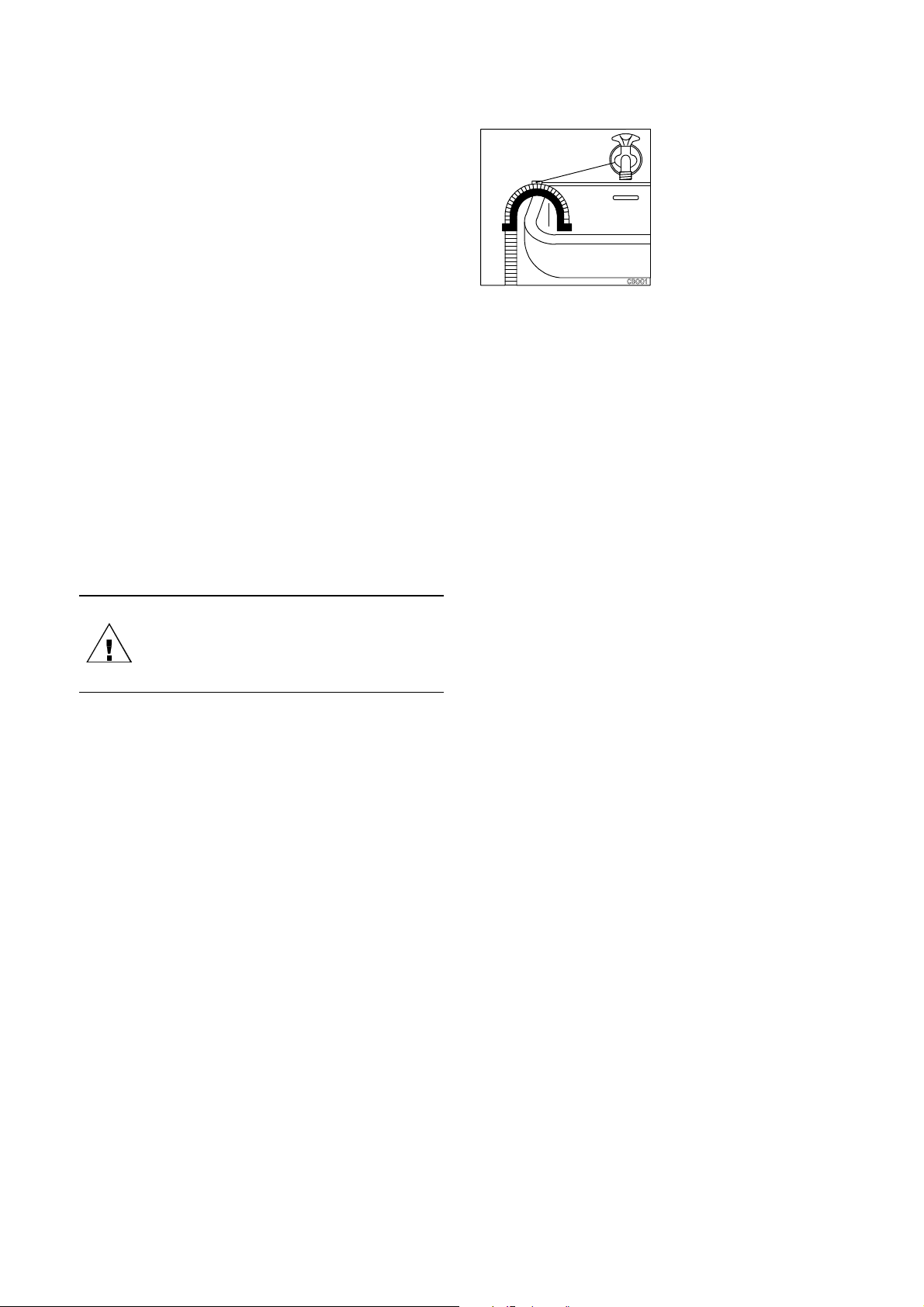

Sul bordo di un lavandino utilizzando il gomito
in plastica. In questo caso, bisogna accertarsi
che la curva non rischi di staccarsi dal bordo
quando la macchina scarica. La si può fissare, ad
esempio, con uno spago al rubinetto o al muro
(fig.5)
Collegamento elettrico
La macchina è prevista per funzionare a 230 V
monofase, 50 Hz.
Controllare che l'impianto domestico sia in grado
di sopportare il carico massimo richiesto, tenuto
conto anche degli altri apparecchi in uso.
La sostituzione del cavo di rete deve essere
effettuata esclusivamente dal servizio postvendita.
Collegare la macchina ad un presa di corrente
con messa a terra.
Fig 5
Il costruttore declina qualsiasi responsabilità per i danni o le lesioni causate dal
non-rispetto della summenzionata
norma di sicurezza.
20
Loading...
