Page 1
O/C/17. (00.)1275903
FRIGORIFERO-
CONGELATORE
COMBINATO
CF 28 CSB (ZLKI 262)
CF 32 CSB (ZLKI 302)
LIBRETTO D'ISTRUZIONI
Page 2
2
Prima di installare e di mettere in uso l'apparecchiatura, leggere attentamente questo libretto
d'istruzioni. Contiene misure precauzionali sulla sicurezza, consigli, informazioni e
suggerimenti. Se il frigorifero viene utilizzato in conformità alle istruzioni qui descritte,
funzionerà adeguatamente e ne sarete pienamente soddisfatti.
I simboli seguenti vi facilitano la ricerca delle informazioni:
Misure di sicurezza
Le avvertenze e le informazioni precedute da questo simbolo si riferiscono alla sicurezza per
voie per la vostra apparecchiatura.
Consigli, informazioni utili
Informazioni sulla protezione dell'ambiente
Simbolo per i suggerimenti
Sono preceduti da questo simbolo i suggerimenti sugli alimenti e sulla loro conservazione.
Page 3
3
Indice
Indice
Informazioni importanti sulla sicurezza........................................................................................4
Misure generali di sicurezza.........................................................................................................4
Precauzioni per la sicurezza dei bambini.....................................................................................4
Precauzioni per la sicurezza dell'installazione..............................................................................4
Norme di sicurezza relative all'isobutano .....................................................................................4
Istruzioni per l'utilizzatore..............................................................................................................5
Informazioni generali ....................................................................................................................5
Descrizione dell'apparecchiatura, componenti principali..............................................................5
Interruttore e indicatore ............................................................................................................6
Sistemazione dell'apparecchiatura...............................................................................................6
Messa in funzione....................................................................................................................6

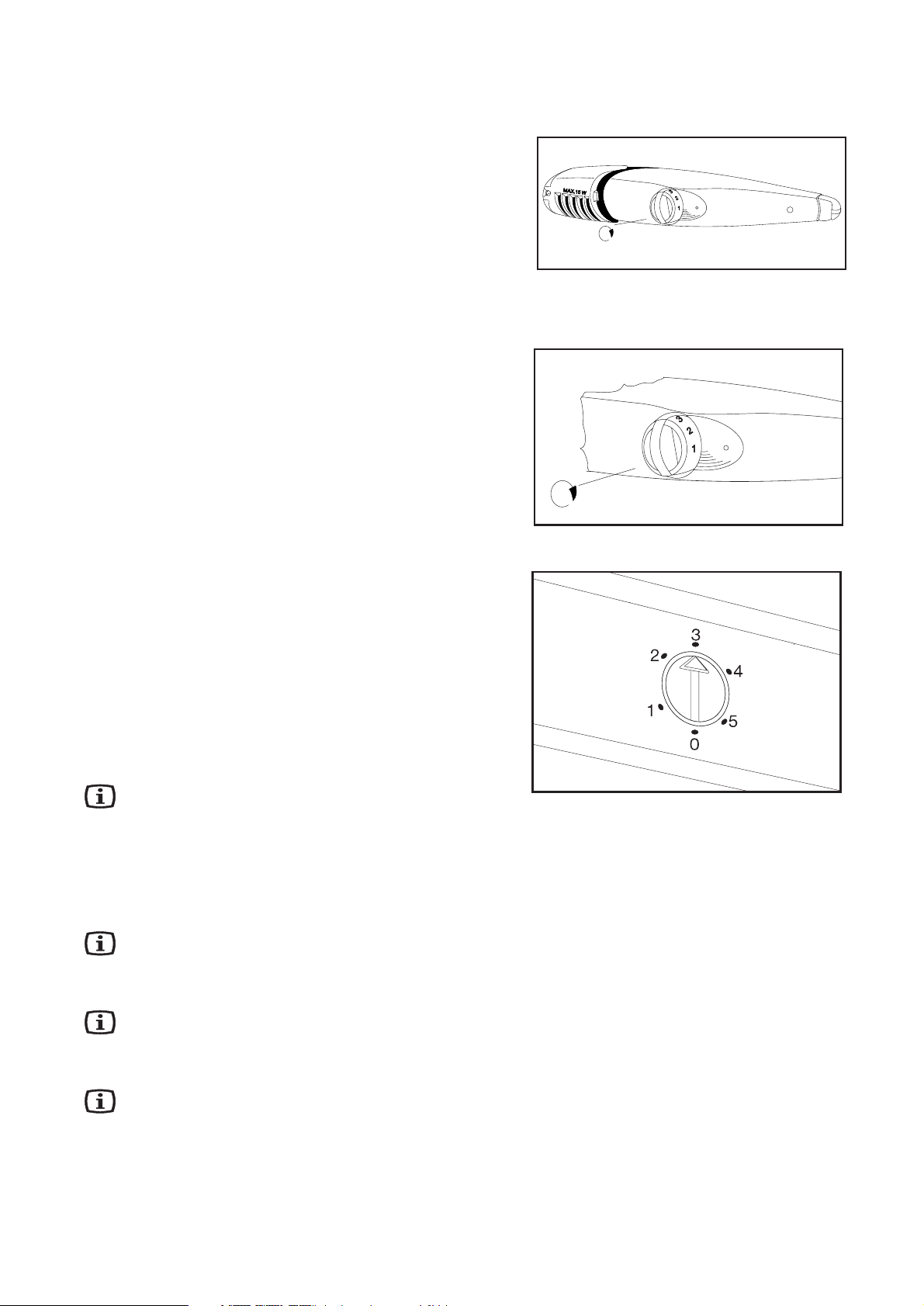

Controllo della temperatura, impostazione ..............................................................................7

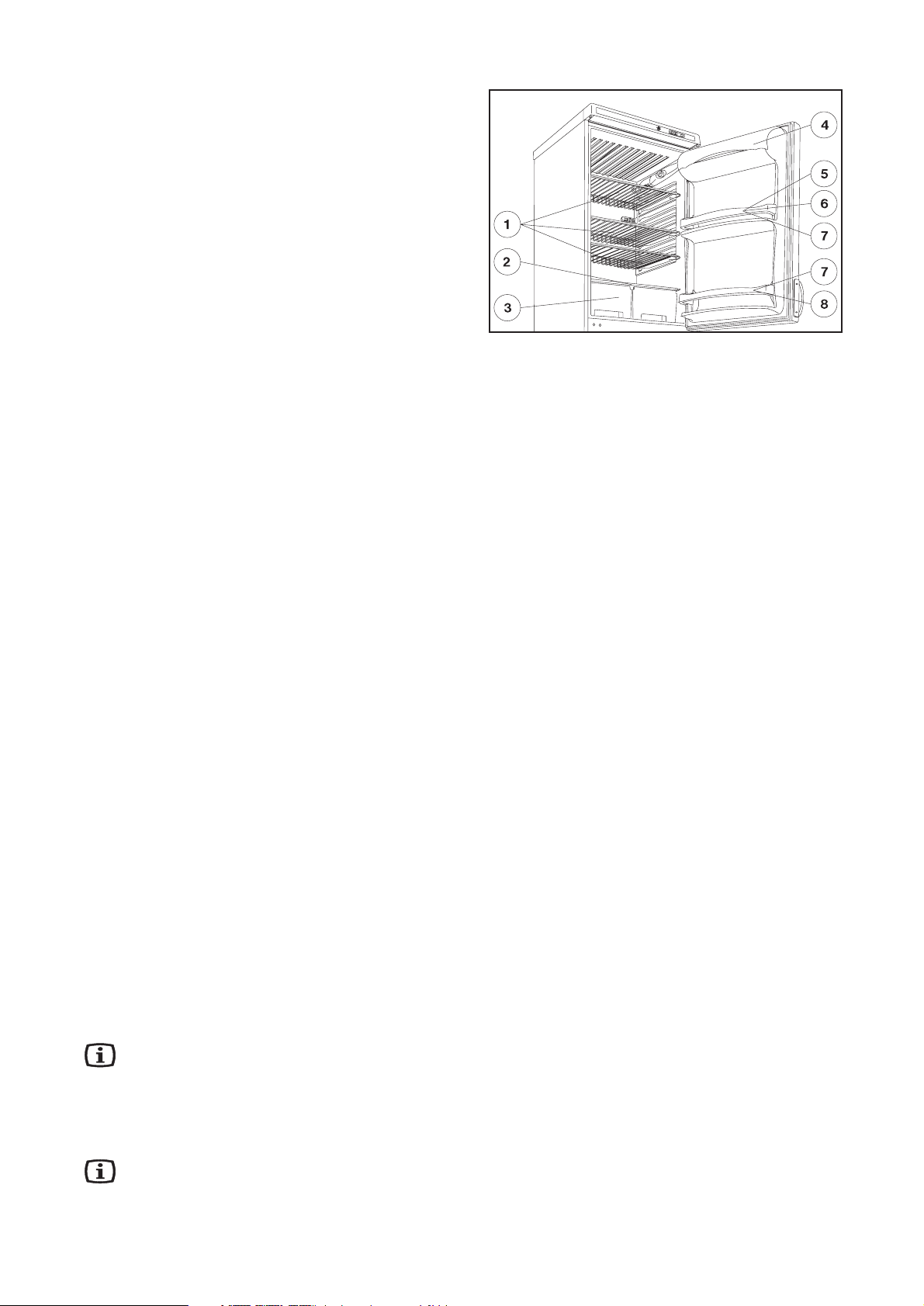

Come usare il frigorifero...........................................................................................................7
Conservazione nel frigorifero...................................................................................................8
Tempo e temperatura di conservazione degli alimenti ............................................................8
Utilizzo del congelatore.................................................................................................................8
Congelazione ...........................................................................................................................8
Conservazione nel congelatore ...............................................................................................9
Come ottenere i cubetti di ghiaccio..........................................................................................9
Alcune informazioni e consigli utili................................................................................................9
Consigli e suggerimenti ................................................................................................................9
Come risparmiare energia .......................................................................................................9
L'apparecchiatura e l'ambiente ................................................................................................9
Manutenzione .............................................................................................................................10
Sbrinamento...........................................................................................................................10
Regolari operazioni di pulizia .................................................................................................11
Quando il frigorifero non viene utilizzato................................................................................12
Eliminazione dei guasti...............................................................................................................12

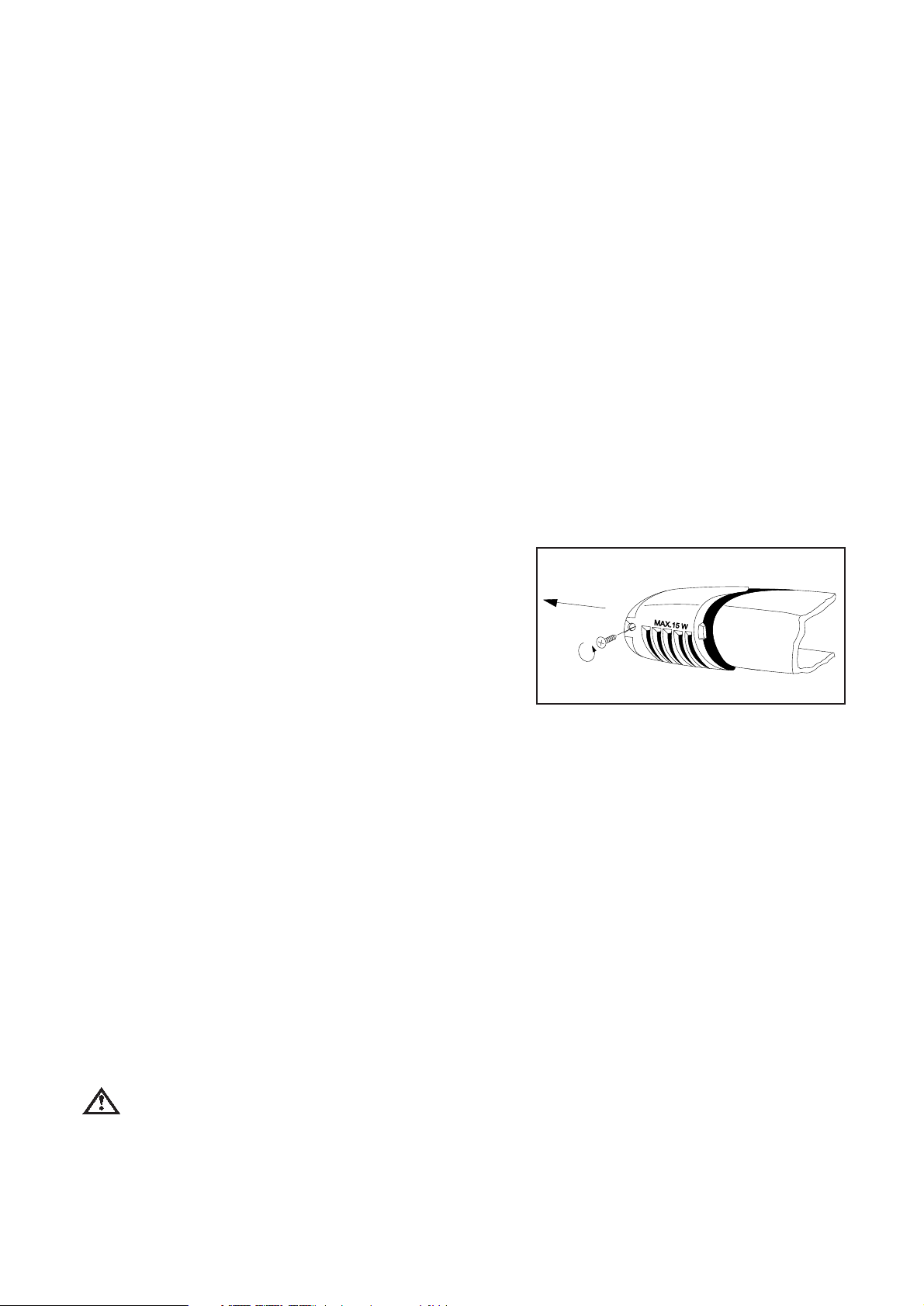

Sostituzione della lampadina .................................................................................................12
Se qualcosa non funziona ..........................................................................................................12
Istruzioni per l'installatore............................................................................................................14
Dati tecnici ..................................................................................................................................14
Installazione dell'apparecchiatura...............................................................................................14
Trasporto, rimozione degli imballi...........................................................................................14
Pulizia.....................................................................................................................................14
Posizionamento......................................................................................................................14
Reversibilità della porta..........................................................................................................15
Collegamento elettrico............................................................................................................17
Tabella dei tempi di conservazione .............................................................................................18
Garanzia e assistenza...................................................................................................................19
Condizioni di garanzia ................................................................................................................19
Assistenza tecnica e parti di ricambio....................................................................................19
Page 4
4
Inf
Inf
or
or
mazioni im
mazioni im
por
portt
an
an
ti sulla sicur
ti sulla sicuree
zz
zzaa
Misure generali di
sicurezza
Conservare questo libretto d'istruzioni che dovrebbe
sempre accompagnare l'apparecchiatura in caso di
trasloco o di cessione ad altre persone.
Questa apparecchiatura è stata progettata per
conservare gli alimenti nell'ambito domestico e deve
essere usata solo in conformità a queste istruzioni.
L'assistenza e le riparazioni devono essere
svolte da aziende specializzate, a ciò abilitate da
parte del produttore, preposte anche alla
riparazione e alla sostituzione del cavo di
alimentazione. Gli accessori forniti da tali aziende
dovrebbero essere usati solo per le riparazioni,
altrimenti l'apparecchiatura potrebbe subire dei
danni o causare altri guasti o infortuni.
L'apparecchiatura è scollegata dal circuito solo nel
caso in cui la spina sia staccata dalla presa. Prima
di eseguire le operazioni di pulizia e di
manutenzione, si raccomanda di scollegare
l'apparecchiatura (evitare di tirare il cavo). Se la
presa è di difficile accesso, spegnere
l'apparecchiatura staccando la corrente.
Non si devono collegare prolunghe al cavo di
alimentazione.
Se la lampadina per l'illuminazione interna non è
provvista di copertura, l'apparecchiatura non deve
essere azionata.
Durante le operazioni di pulizia e di sbrinamento o
quando si estraggono alimenti congelati o i
contenitori del ghiaccio, non usare oggetti appuntiti o
rigidi perché potrebbero danneggiare
l'apparecchiatura.
Prestare attenzione che non vengano versati liquidi
sul sistema di controllo della temperatura e sulla
scatola d'illuminazione.
Ghiaccio e gelati possono provocare disturbi se
ingeriti immediatamente dopo essere stati tolti dallo
scomparto di congelazione.
Una volta scongelati, gli alimenti non possono
essere ricongelati e devono essere consumati nel
minor tempo possibile.
Conservare gli alimenti surgelati confezionati
secondo le istruzioni del produttore.
Non accelerare lo sbrinamento con apparecchiature
elettriche riscaldanti o con sostanze chimiche.
Non mettere contenitori caldi sulle parti in plastica.
Non conservare gas o liquidi infiammabili
nell'apparecchiatura perché potrebbero esplodere.
Non conservare bevande gassate, bibite in bottiglia
e frutta in barattoli nello scomparto per alimenti
congelati.
Controllare e pulire regolarmente lo scarico di
raccolta dell'acqua condensata derivante dallo
sbrinamento (questa avvertenza è riportata anche
su un'etichetta all'interno dell'apparecchiatura). Se lo
scarico è ostruito, l'acqua condensata che vi si
raccoglie può provocare danni prima del tempo.
Precauzioni per la
sicurezza dei bambini
Non permettere ai bambini di giocare con gli
imballaggi dell'apparecchiatura; potrebbero
soffocarsi con la pellicola in plastica.
L'apparecchiatura deve essere manovrata dagli
adulti. Non permettere ai bambini di giocare con la
stessa o con i suoi comandi.
Se si vuole rottamare l'apparecchiatura, staccare
la spina dalla presa, tagliare il cavo di collegamento
(il più possibile vicino all'apparecchiatura) e
smontare la porta per evitare che i bambini
giocando prendano una scarica elettrica o
rimangano intrappolati all'interno.
Precauzioni per la
sicurezza
dell'installazione
Accostare l'apparecchiatura alla parete per evitare
di toccare o di afferrare le parti calde
(compressore, condensatore) e quindi di scottarsi.
Quando si sposta l'apparecchiatura, prestare
attenzione che la spina non sia inserita nella
presa.
Quando si posiziona l'apparecchiatura, prestare
attenzione che non si trovi sul cavo di
alimentazione.
Intorno all'apparecchiatura deve essere
assicurata una buona ventilazione, altrimenti può
avvenire un surriscaldamento. Seguire le istruzioni
sull'installazione per ottenere una ventilazione
adeguata.
Norme di sicurezza
relative all'isobutano
Attenzione
Il sistema refrigerante dell'elettrodomestico si
avvale di isobutano (R 600a), altamente
infiammabile ed esplosivo.
Evitare di ostruire i condotti di ventilazione
situati nel dispositivo di chiusura o nella
struttura interna dell'elettrodomestico.
Non cercare di accelerare il processo di
sbrinamento con mezzi meccanici o di tipo
diverso da quelli consigliati dal produttore.
Non danneggiare il circuito refrigerante.
Non utilizzare elettrodomestici all'interno degli
scomparti per il deposito degli alimenti, oltre a
quelli del tipo consigliato dal produttore.
Per la vostra incolumità e per la
sicurezza dei vostri beni, conservare le
misure precauzionali contenute nel presente
libretto, in quanto il produttore non è
responsabile per danni provocati dalla
mancata osservanza delle stesse.
Page 5
5
Is
Istrtr
uzioni per l'utilizz
uzioni per l'utilizz
at
at
or
oree
Informazioni generali
La denominazione ufficiale dell'apparecchiatura è
frigorifero-congelatore combinato con un
compressore a motore e con il congelatore posto
nella parte superiore. L'apparecchiatura, oltre a
fornire le prestazioni generiche, è dotata di un
congelatore con una sua porta, completamente
separato dall'altra unità.
Di conseguenza, questa apparecchiatura è
adibita alla conservazione di alimenti congelati e
surgelati, alla congelazione di prodotti, in
ambito domestico, nelle quantità riportate nelle
istruzioni per l'utilizzatore, e alla produzione di
ghiaccio.
L'apparecchiatura soddisfa i requisiti delle
norme riguardo ai diversi limiti di temperatura,
secondo la classe climatica.
La lettera che identifica la classe climatica è
indicata sull'etichetta dei dati.
Descrizione dell'apparecchiatura, componenti principali
9. Scomparti per la conservazione
10. Scarico dell'acqua di sbrinamento
11. Griglia inferiore di copertura
12. Piedini regolabili
13. Scomparto per il burro
14. Scomparto per le uova
15. Mensola della porta
16. Guarnizione della porta
17. Mensola portabottiglie
18. Vassoio per il ghiaccio
19. Condensatore
20. Tubo di scarico dell'acqua di sbrinamento
21. Distanziale
22. Vaschetta per l'evaporazione
23. Compressore del frigorifero
24. Compressore del congelatore
25. Rulli
A - Frigorifero
B - Congelatore
1. Cornice di copertura con interruttore e
indicatore
a) manopola del termostato
b) uce verde
c) luce rossa
d) interruttore per il funzionamento
continuo (congelazione rapida) con
luce gialla
2. Cassetta d'illuminazione
3. Griglie
4. Raccoglitore dell'acqua di sbrinamento
5. Ripiano in vetro
6. Cassetti per le verdure
7. Targhetta dei dati
8. Scomparto congelatore
Nelle figure è illustrata l'apparecchiatura ZLKI 302.
Page 6
6
Interruttore e indicatore
Si vedano i capitoli Messa in funzione, Controllo
della temperatura e Congelazione su come usare
l'interruttore e l'indicatore.
Componenti:
a) Manopola del termostato del congelatore
Serve per impostare e modificare la temperatura
all'interno del congelatore.
b) Luce verde
Questa luce si accende quando l'apparecchiatura
è collegata, cioè la spina è inserita nella presa
di corrente.
c) Luce rossa
Questa luce si accende a seconda della
temperatura all'interno del congelatore.
Rimane accesa per breve tempo all'avvio, quando
si inseriscono gli alimenti freschi e quando la
manopola del termostato del congelatore è stata
impostata su una temperatura più bassa.
Rimane sempre accesa quando la temperatura
all'interno dell'apparecchiatura è troppo elevata
(eccessivo carico di alimenti da raffreddare, la
porta è rimasta aperta troppo a lungo o la
guarnizione della porta non permette un'adeguata
chiusura) oppure quando l'apparecchiatura può
essere guasta.
d) Interruttore per il funzionamento continuo
(congelazione rapida) con luce gialla
Quando l'interruttore è acceso (premendolo si
sposta verso l'esterno e l'indicatore si illumina), il
compressore è continuamente attivo per garantire
una temperatura interna più bassa possibile,
necessaria per questo tipo di congelazione.
Sistemazione
dell'apparecchiatura
Messa in funzione
Inserire la spina nella presa di corrente. Si
accende la luce verde indicando che
l'apparecchiatura è collegata.
Frigorifero:
Per avviare la refrigerazione, ruotare la manopola
del termostato, che si trova sul lato destro dello
scomparto, spostandola da 0 in senso orario.
Sulla posizione 0 il frigorifero non funziona.
Congelatore:

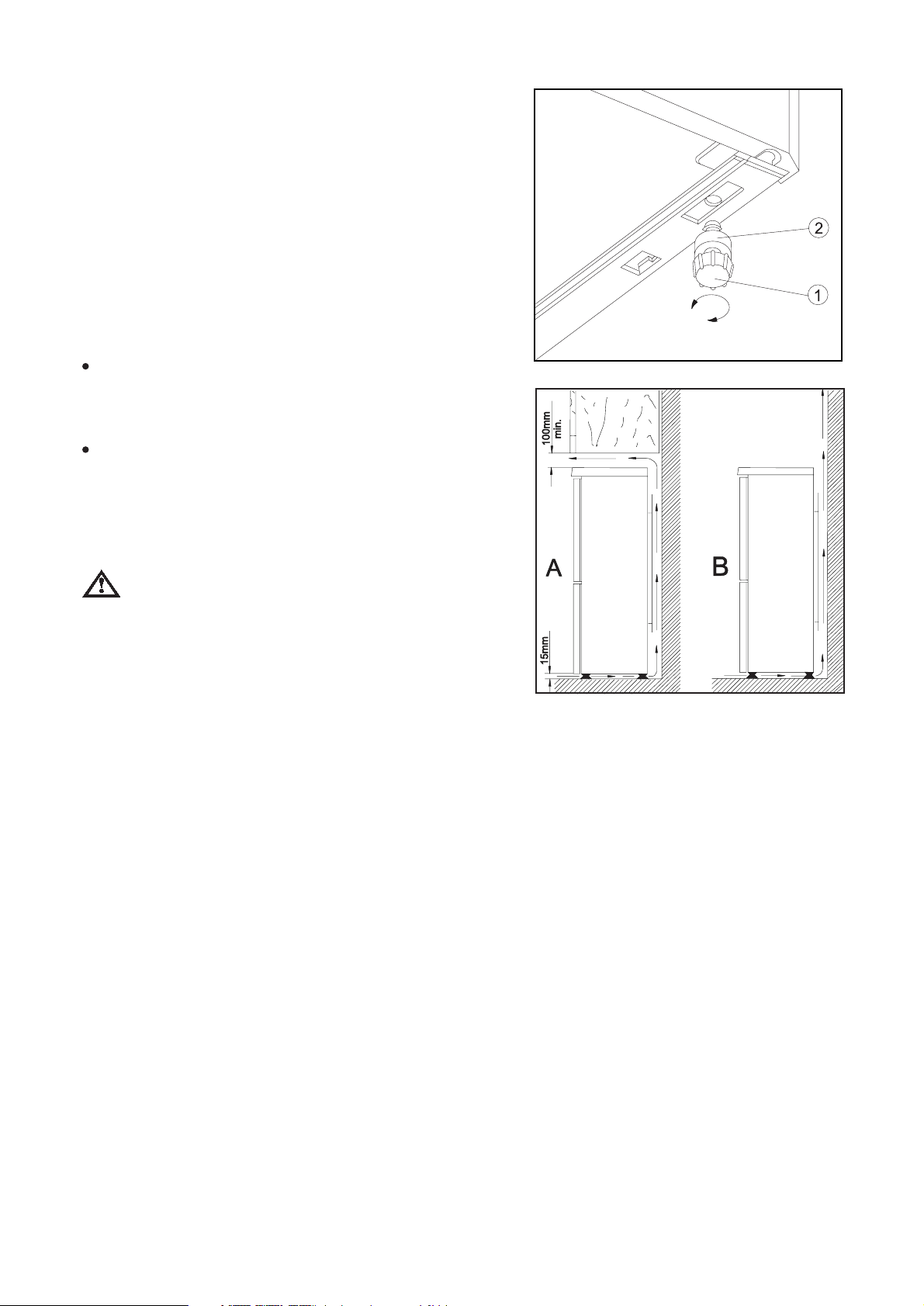

Ruotare la manopola del termostato (che si trova
sulla cornice di copertura) come indicato nella
figura. A questo punto si accende la luce rossa, il
compressore si avvia e in breve tempo comincia il
raffreddamento. Sulla posizione 0 il congelatore
non funziona.
Quando si spegne la luce rossa, è stata raggiunta
una temperatura sufficiente e l'apparecchiatura è
pronta per la conservazione di alimenti congelati e
surgelati.
Page 7
7
Controllo della temperatura,
impostazione
Il sistema di controllo dei termostati interrompe
automaticamente il funzionamento delle
apparecchiature per un periodo di tempo più o meno
lungo, a seconda dell'impostazione, e poi lo riavvia
per garantire la temperatura richiesta.
Frigorifero
Si possono scegliere diverse impostazioni per la
refrigerazione.
I numeri sul termostato sono un'indicazione per
scegliere l'impostazione più adatta.
Impostando il termostato sulla posizione 3, si ottiene
una temperatura tra 0 °C e +5 °C. Ruotando la
manopola di controllo verso i numeri più alti, si ha
una maggiore refrigerazione, per evitare un
riscaldamento nella zona raffreddata.
Congelatore
Il termostato del congelatore si trova sulla cornice di
copertura. La temperatura richiesta può essere
impostata entro certi limiti secondo quanto indicato
nella figura, ruotando la manopola del termostato. La
manopola si può ruotare, ad es., con una moneta.
All'interno dell'apparecchiatura si può ottenere una
temperatura di -18 °C o inferiore se il termostato è
impostato come indicato nella figura.
Ruotando la manopola in senso orario, si ottiene una
temperatura più bassa, ruotandola in senso
antiorario si ottiene una temperatura più alta.
La temperatura all'interno del frigorifero deriva non
solo dall'impostazione del termostato, ma anche
dalla temperatura ambiente, da quante volte è stata
aperta la porta, dalla quantità di cibo inserita di
recente, ecc.
Nella posizione massima, cioè nella
posizione 5, nel caso sia richiesta una
maggiore refrigerazione o in periodi molto caldi,
il compressore può funzionare continuamente.
Ciò non provoca alcun danno
all'apparecchiatura.
Come usare il frigorifero
Affinché ci sia un raffreddamento adeguato, è
necessario che l'aria circoli all'interno. Per questo
motivo si consiglia di non coprire tutta la superficie delle
mensole con carta, vassoi, ecc.
Non inserire cibi caldi all'interno del frigorifero.
Lasciare che si raffreddino naturalmente
raggiungendo la temperatura ambiente. In questo
modo si può evitare un'inutile formazione di brina.
Gli alimenti possono assumere gli odori degli
altri alimenti; è importante quindi mettere i cibi
in contenitori chiusi o avvolgerli con cellophane,
alluminio, carta oleata o pellicola prima di inserirli
nel frigorifero. In questo modo gli alimenti
manterranno la loro umidità, ad es. le verdure
rimarranno fresche anche dopo qualche giorno.
Page 8
8
Conservazione nel frigorifero
Quando si inseriscono diversi tipi di alimenti, si
deve tenere presente il disegno riportato nella
figura:
1. Pasticceria, cibi precotti, alimenti nei
contenitori, carne fresca, affettati, bibite
2. Latte, latticini, alimenti nei contenitori
3. Frutta, verdura, insalate
4. Formaggio, burro
5. Uova
6. Yogurt, panna
7. Bottigliette, bibite analcoliche
8. Bottiglie, bibite
Tempo e temperatura di
conservazione degli alimenti
La tabella alla fine del libretto d'istruzioni fornisce
informazioni sui tempi di conservazione.
Il tempo di conservazione non può essere stabilito
con esattezza in anticipo in quanto dipende dalla
freschezza e dal trattamento degli alimenti. Per
questo motivo il tempo di conservazione riportato
è solo indicativo.
Se non si vogliono consumare gli alimenti
surgelati subito dopo l'acquisto, si possono
conservare in frigorifero per 1 giorno circa (finché
si scongelano).
Utilizzo del congelatore
Congelazione
La congelazione di prodotti diversi dovrebbe essere
sempre effettuata nello scomparto congelatore dopo
un'adeguata preparazione.
Accendere l'interruttore del congelatore (si sposta
verso l'esterno e si accende la luce gialla) 4 ore prima
di congelare piccole quantità di alimenti, circa 24 ore
prima se si vogliono congelare maggiori quantità. A
questo punto il compressore del congelatore
funziona continuativamente per raggiungere la
temperatura necessaria per la congelazione.
Inserire gli alimenti da congelare e avviare
l'apparecchiatura, come descritto, per 24 ore.
Dopodiché spegnere l'interruttore del congelatore
(premendolo si spegne la luce gialla) e
l'apparecchiatura continuerà a funzionare in modo
automatico.
Non superare mai le quantità di alimenti da
congelare in un'unica volta indicate nei
Dati tecnici, altrimenti la congelazione non sarà
completa e, dopo lo sbrinamento, gli alimenti
potrebbero risultare deteriorati (perdita di gusto e
di aroma, lisi ecc.).
E preferibile non produrre ghiaccio durante la
congelazione in quanto si ridurrebbe la capacità
di congelazione.
Nelle figure è illustrata l'apparecchiatura ZLKI 302.
Page 9
9
Conservazione nel congelatore
A congelazione ultimata, si consiglia di rimettere i
prodotti congelati nel/i cestello/i in modo da creare
spazio nello scomparto congelatore per altri
alimenti da congelare. Una congelazione
intermedia non deteriora gli alimenti già
conservati.
Ricordarsi di osservare i tempi di
conservazione indicati sulle confezioni dei
prodotti surgelati. Per conservare prodotti
congelati in casa, seguire le istruzioni per la
conservazione riportate sulla porta del
congelatore. I simboli rappresentano i vari
alimenti, i numeri indicano il tempo di
conservazione massimo espresso in mesi.
E opportuno conservare alimenti congelati
con la congelazione rapida o congelati
normalmente solo se non si sono scongelati
anche per breve tempo, prima di essere inseriti
nel congelatore. Se gli alimenti surgelati si sono
già scongelati, si sconsiglia di ricongelarli; devono
essere consumati il più presto possibile.
Come ottenere i cubetti di ghiaccio
Per ottenere i cubetti di ghiaccio riempire d'acqua
il vassoio preposto e inserirlo nello scomparto per
gli alimenti congelati. Se si inumidisce il fondo del
vassoio e se si imposta la manopola del
termostato sulla posizione massima, si può ridurre
il tempo di preparazione. Alla fine, non
dimenticare di impostare il termostato sul valore
adeguato.
Quando i cubetti di ghiaccio sono pronti, estrarli
mettendo il vassoio sotto l'acqua corrente,
piegandolo o battendolo. Se il vassoio per il
ghiaccio si gela attaccandosi allo scomparto, non
usare oggetti metallici o un coltello per estrarlo, in
quanto danneggerebbero l'impianto di
raffreddamento.
Alcune informazioni e
consigli utili
Meritano un'attenzione particolare le mensole a
posizione variabile che incrementano
notevolmente l'utilizzo del vano per gli alimenti
freschi. E possibile disporre le mensole anche
quando la porta è aperta con un'angolazione di
90°.
Dopo aver aperto e richiuso la porta del
congelatore, all'interno si crea una depressione
a causa della bassa temperatura. Dopo aver
chiuso la porta, è necessario aspettare 2-3
minuti prima di riaprirla, finché la pressione
interna si riequilibra.
Il congelatore deve essere azionato
impostando il termostato in modo da
garantire una temperatura interna massima
di -18 °C, in quanto temperature più elevate
possono deteriorare gli alimenti congelati.
E consigliabile accertarsi del funzionamento
perfetto dell'apparecchiatura giorno per
giorno, in modo da notare possibili guasti in
tempo ed evitare il deterioramento degli
alimenti congelati.
Consigli e suggerimenti
In questo capitolo sono riportati consigli pratici
e suggerimenti su come utilizzare
l'apparecchiatura con il massimo risparmio
energetico, e informazioni per la protezione
dell'ambiente in merito all'utilizzo
dell'apparecchiatura.
Come risparmiare energia
Evitare di collocare l'apparecchiatura in una
posizione assolata e vicino a qualsiasi
sorgente di calore.
Accertarsi che il condensatore e il
compressore ricevano un'adeguata
ventilazione. Non coprire i punti in cui circola
l'aria.
Sistemare gli alimenti in recipienti ben chiusi
o avvolgerli in una pellicola aderente per
evitare che si formi brina.
Non lasciare la porta aperta più a lungo di
quanto sia necessario e aprirla solo quando
serve.
Gli alimenti vanno inseriti
nell'apparecchiatura solo in recipienti chiusi.
Inserire nell'apparecchiatura gli alimenti solo
quando sono a temperatura ambiente.
Tenere pulito il condensatore.
L'apparecchiatura e l'ambiente
Questa apparecchiatura non contiene gas che
possono danneggiare lo strato di ozono, né nel
circuito refrigerante, né nei materiali di
isolamento. L'apparecchiatura non deve essere
smaltita assieme ai rifiuti urbani e alle
immondizie. Evitare di danneggiare il sistema
refrigerante, soprattutto sul retro, vicino allo
scambiatore di calore. Si possono ottenere
informazioni sulle discariche più vicine presso il
vostro comune.
I materiali utilizzati per questa apparecchiatura
che riportano il simbolo sono riciclabili.
Page 10
10
Manutenzione
Sbrinamento
Durante il funzionamento dell'apparecchiatura,
parte dell'umidità delle camere di raffreddamento
viene rilasciata sottoforma di brina e ghiaccio.
Uno spessore notevole di brina e di ghiaccio ha un
effetto isolante, riducendo così l'efficienza di
raffreddamento man mano che la temperatura
aumenta, consumando più energia; ad un certo
livello non è più possibile aprire la porta dello
scomparto congelatore.

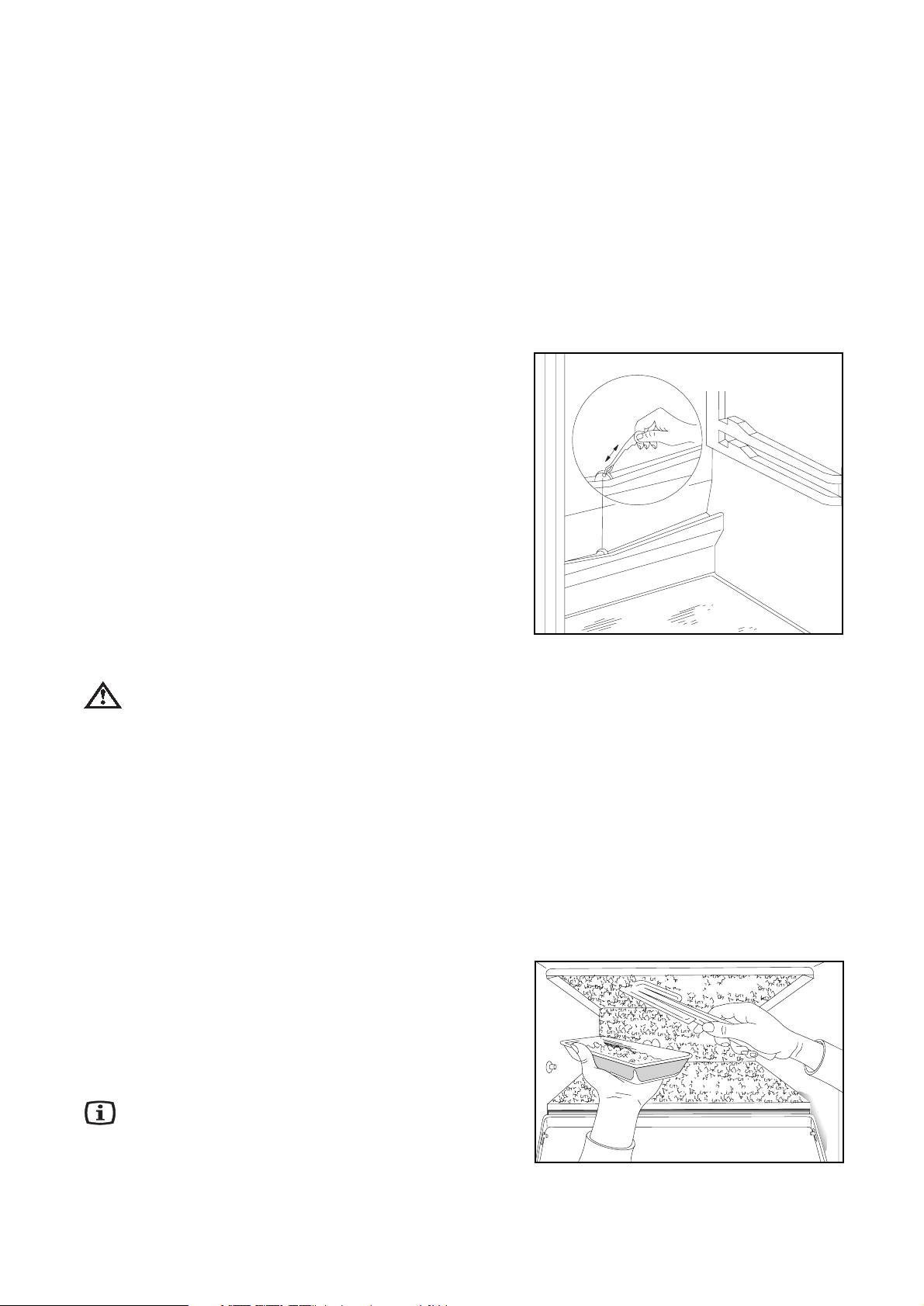

In questo tipo di apparecchiatura lo sbrinamento
del ripiano refrigerante del frigorifero è
automatico; non necessita di alcun intervento
esterno. Il termostato interrompe il funzionamento
del compressore ad intervalli regolari per un
tempo più o meno lungo; in questa fase il
raffreddamento si interrompe, la temperatura del
ripiano refrigerante aumenta superando 0 °C a
causa del riscaldamento all'interno dello
scomparto e avviene lo sbrinamento. Quando la
temperatura superficiale del ripiano refrigerante
raggiunge +3 - +4 °C, il termostato fa riavviare
l'impianto.
L'acqua di sbrinamento confluisce sul retro,
attraverso lo scarico preposto, nella vaschetta per
l'evaporazione sistemata sopra il compressore, ed
evapora a causa del calore di quest'ultimo.
Controllare e pulire regolarmente lo
scarico per l'acqua di sbrinamento questa avvertenza è riportata anche su
un'etichetta all'interno dell'apparecchiatura.
Se lo scarico è ostruito, l'acqua che si
raccoglie può causare un guasto perché può
riversarsi sul sistema di isolamento
dell'apparecchiatura.
Pulire lo scarico per l'acqua di sbrinamento con il
raschietto fornito, indicato nella figura. Il raschietto
deve essere conservato nello scarico.
La causa più frequente di ostruzione dello scarico
per l'acqua di sbrinamento è dovuta
all'inserimento di alimenti avvolti in carta
all'interno dell'apparecchiatura. La carta può
venire a contatto con la parete posteriore del
frigorifero e congelarsi. Togliendo il cibo, la carta
si può strappare e il frammento può finire nello
scarico, ostruendolo. Si raccomanda quindi di
prestare attenzione quando si inseriscono alimenti
avvolti in carta all'interno dell'apparecchiatura.
Quando è necessaria una maggiore
refrigerazione, ad es. in caso di temperature
elevate, il frigorifero può funzionare
temporaneamente in modo continuativo; in questa
fase, lo sbrinamento automatico non può
avvenire.
Page 11
11
Può succedere che dopo lo sbrinamento rimangano
piccole tracce di ghiaccio e brina sulla parete
posteriore del frigorifero.
Il congelatore non può essere dotato di un sistema
per lo sbrinamento automatico, in quanto gli alimenti
congelati e surgelati non tollerano le temperature di
scongelamento.
La paletta di plastica fornita a corredo è necessaria
per rimuovere piccoli strati di brina e ghiaccio.
Il vassoio nella figura non è un accessorio
dell'apparecchiatura!
Quando lo strato di ghiaccio è così spesso che non
può essere raschiato con la paletta di plastica, i
ripiani refrigeranti devono essere sbrinati. La
frequenza dipende dall'uso (di solito
2-3 volte all'anno).
Togliere gli alimenti congelati dall'apparecchiatura e
inserirli in una cesta rivestita di carta o di stoffa.
Conservarli possibilmente in un luogo fresco o
inserirli in un altro frigorifero.
Estrarre la spina dalla presa di corrente in modo che
entrambe le parti dell'apparecchiatura non possano
funzionare.
Aprire le porte di tutte e due gli scomparti e pulire il
frigorifero secondo quanto descritto nel paragrafo
Operazioni regolari di pulizia. Eseguire le seguenti
operazioni di manutenzione e pulizia del
congelatore:
Rimuovere l'acqua di sbrinamento con un panno o
con una spugna, spingendola verso i lati dei ripiani
refrigeranti. L'acqua di sbrinamento si raccoglie nel
canale di scarico sul fondo dell'apparecchiatura e
può essere scaricata come indicato nella figura.

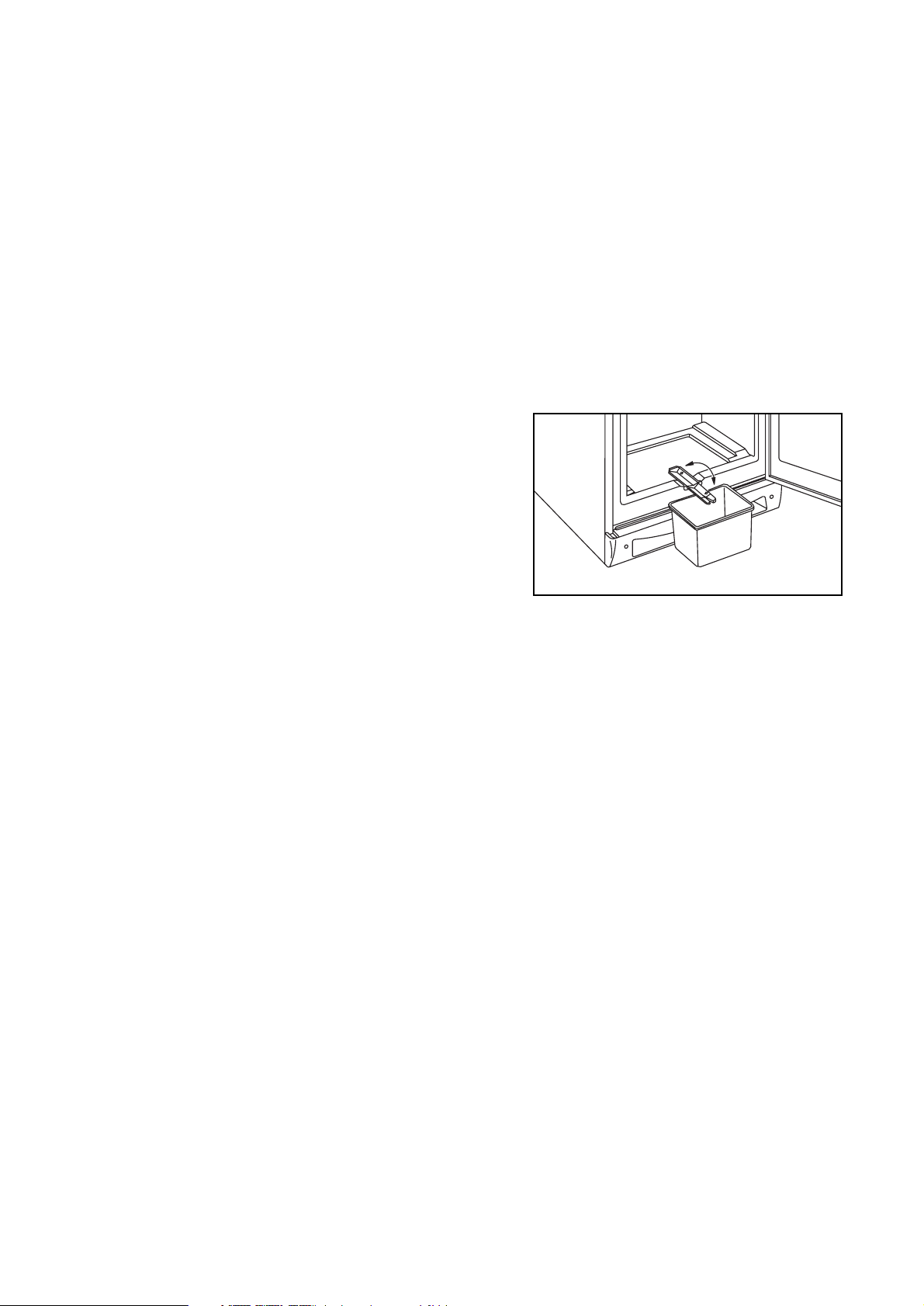

Sganciare lo scarico di plastica e piegarlo in
direzione della freccia. Sistemare una bacinella
sufficientemente alta sotto lo scarico.
La bacinella nella figura non è un accessorio
dell'apparecchiatura!
Dopo lo sbrinamento asciugare le superfici e
scaricare l'acqua, ripiegare lo scarico di plastica e
fissarlo.
Inserire la spina nella presa di corrente e risistemare
gli alimenti al loro posto.
Si consiglia di avviare l'apparecchiatura impostando
il termostato sulla posizione più alta per alcune ore,
in modo da raggiungere una temperatura di
conservazione sufficiente il più presto possibile.
Regolari operazioni di pulizia
Si consiglia di lavare l'interno del frigorifero ogni 34 settimane con acqua tiepida e poi asciugarlo (si
consiglia di pulire l'interno del congelatore e di
sbrinarlo in un'unica volta).
Non si devono usare detersivi o saponi.
Dopo aver scollegato l'apparecchiatura, lavarla
con acqua tiepida e asciugarla. Pulire la
Page 12
12
Quando il frigorifero non viene
utilizzato
Nel caso l'apparecchiatura non venga utilizzata
per un lungo periodo, procedere come segue:
scollegare l'apparecchiatura.
Togliere gli alimenti dal frigorifero.
Sbrinarlo e pulirlo come precedentemente
descritto.
Lasciare aperta la porta per evitare la formazione
di aria all'interno
Eliminazione dei guasti
Sostituzione della lampadina
Nel caso la lampadina non funzioni, procedere
come segue per la sostituzione:
scollegare l'apparecchiatura.
Sganciare la piastra che fissa il coprilampada
come indicato nella figura, estrarre il
coprilampada in direzione della freccia e sostituire
la lampadina. (Tipo di lampadina: Mignon 322,
230 V, 15 W, filo E 14).
Dopo aver sostituito la lampadina, rimontare il
coprilampada, riavvitare la piastra e collegare
l'apparecchiatura.
La mancanza di luce non influisce sul
funzionamento del frigorifero.
guarnizione della porta con acqua pulita. Dopo la
pulizia, collegare l'apparecchiatura.
E consigliabile rimuovere la polvere e la sporcizia
che si accumulano sul retro del frigorifero e sul
condensatore, e di pulire la vaschetta per
l'evaporazione sul compressore una o due volte
all'anno.
Se qualcosa non funziona
Durante il funzionamento dell'apparecchiatura,
possono accadere spesso piccoli inconvenienti
che non richiedono l'intervento di un tecnico. Nello
schema seguente vengono fornite informazioni su
come evitare di sovraccaricare inutilmente il
servizio di assistenza.
Si richiama l'attenzione sul fatto che il
funzionamento dell'apparecchiatura prevede certi
rumori (del compressore e della ventilazione).
Questi non indicano che ci sono guasti, ma
rientrano nel normale funzionamento.
Si ricorda inoltre che l'apparecchiatura non
funziona continuamente, quindi quando il
compressore si ferma non significa che non c'è
corrente. Per questo motivo bisogna evitare di
toccare le parti elettriche dell'apparecchiatura
prima di scollegarla.
Page 13
13
Soluzione
Impostare la manopola del termostato su un
valore più alto.
Sistemare gli alimenti in modo appropriato.
Controllare che la porta si chiuda bene e che
la guarnizione sia integra e pulita.
Impostare la manopola del termostato su un
valore più alto.
Controllare che la porta si chiuda bene e che
la guarnizione sia integra e pulita.
Aspettare alcune ore e poi controllare
nuovamente la temperatura.
Sistemare gli alimenti in modo che l'aria possa
circolare liberamente tra loro.
Pulire lo scarico.
Risistemare gli alimenti in modo che non siano
direttamente a contatto con il pannello
posteriore.
Collegare lo scarico dell'acqua di sbrinamento
con la vaschetta per l'evaporazione.
Avvolgere meglio gli alimenti.
Controllare che le porte chiudano bene e che
le guarnizioni siano integre e pulite.
Impostare il termostato in modo che ci sia una
temperatura più elevata.
Impostare il termostato in modo che ci sia una
temperatura più elevata.
Controllare che le porte chiudano bene e che
le guarnizioni siano integre e pulite.
Aspettare alcune ore e controllare
nuovamente la temperatura.
Inserire gli alimenti quando hanno raggiunto la
temperatura ambiente.
Cercare di ridurre la temperatura nella stanza
in cui l'apparecchiatura è installata.
Collegare la spina correttamente.
Sostituire il fusibile.
Avviare l'apparecchiatura secondo le istruzioni
riportate nel capitolo Messa in funzione.
Chiamare un elettricista.
Controllare che l'apparecchiatura sia stabile
(tutti e quattro i piedini dovrebbero appoggiare
sul pavimento).
Causa possibile
Il termostato può essere stato impostato su una
posizione errata.
I prodotti non sono abbastanza freddi o sono
stati sistemati in modo sbagliato.
La porta non si chiude ermeticamente o non è
stata chiusa in modo adeguato.
Il termostato può essere stato impostato su una
posizione errata.
La porta non si chiude ermeticamente o non è
stata chiusa in modo adeguato.
E stata inserita una grande quantità di alimenti
da congelare.
I prodotti da congelare sono stati sistemati
troppo vicini l'uni agli altri.
E normale; durante lo sbrinamento automatico,
la brina si scioglie sul pannello posteriore.
Lo scarico della camera di raffreddamento può
essere ostruito.
Gli alimenti in lattine impediscono all'acqua di
defluire nel raccoglitore.
Lo scarico dell'acqua di sbrinamento non
convoglia l'acqua sulla vaschetta per
l'evaporazione sopra al compressore.
I prodotti non sono stati avvolti adeguatamente.
Le porte non sono state chiuse bene o non
chiudono ermeticamente.
Il termostato può essere stato impostato in
maniera errata.
Il termostato è stato impostato in maniera
errata.
Le porte non sono state chiuse bene o non
chiudono ermeticamente.
E stata inserita una grande quantità di prodotti
da congelare.
Sono stati inseriti alimenti troppo caldi.
L'apparecchiatura è posizionata in un punto
troppo caldo.
La spina non è stata inserita correttamente nella
presa di corrente.
Il fusibile è saltato.
Il termostato non è acceso.
Non c'è tensione nella presa di corrente.
(Verificare se c'è tensione collegando un'altra
apparecchiatura).
Non ha un adeguato supporto.
Problema
La temperatura è
troppo elevata
all'interno del
frigorifero.
La temperatura è
troppo elevata
all'interno del
congelatore.
Scorre acqua sulla
parte posteriore del
frigorifero.
Scorre acqua nella
camera di
raffreddamento.
C'è acqua sul
pavimento.
Si è formata troppa
brina e troppo
ghiaccio.
Il compressore
funziona
continuamente.
L'apparecchiatura non
funziona: non funziona
nè il sistema di
raffreddamento nè
l'illuminazione. Le luci
dell'indicatore sono
spente.
L'apparecchiatura fa
rumore.
Nel caso questi consigli non vi siano di aiuto, contattare il servizio assistenza più vicino.
Page 14
14
Dati tecnici
Is
Istrtr
uzioni per l'ins
uzioni per l'instt
allat
allat
or
oree
Pulizia
Togliere tutte le strisce adesive che bloccano i
componenti affinché non si muovano all'interno
dell'apparecchiatura.
Lavare l'interno dell'apparecchiatura con acqua
tiepida e un detergente neutro, usando un panno
morbido.
Dopo la pulizia, asciugare l'interno
dell'apparecchiatura.
Trasporto, rimozione degli imballi
Si consiglia di consegnare l'apparecchiatura
nell'imballo originale, in posizione verticale
considerando le avvertenze riportate sugli imballi.
Dopo ogni trasporto, l'apparecchiatura non deve
essere accesa per circa 2 ore.
Togliere l'apparecchiatura dall'imballo e
controllare che non vi siano danni. Eventuali danni
devono essere comunicati immediatamente al
negozio dove è stata acquistata. In tal caso,
conservare gli imballi.
Installazione
dell'apparecchiatura
Posizionamento
La temperatura ambiente influisce sul consumo
di energia e sul funzionamento adeguato
dell'apparecchiatura. Quando questa viene
posizionata, ricordarsi che l'apparecchiatura va
azionata nell'ambito dei valori della
temperatura ambiente, secondo la classe
climatica indicata nello schema seguente e che
è riportata nella targhetta dei dati.
Classe climatica Temperatura ambiente
SN +10 ... +32 °C
N +16 ... +32 °C
ST +18 ... +38 °C
Se la temperatura ambiente scende al di sotto
dei valori più bassi, la temperatura dello
scomparto refrigerante può superare la
temperatura prevista.
Se la temperatura ambiente supera i valori
massimi, il compressore lavorerà più a lungo, ci
sarà un guasto nel sistema di sbrinamento
automatico, un aumento della temperatura
nello scomparto refrigerante o maggiori
consumi energetici.
Modello/Tipo
Capacità lorda (I)
Capacità netta (I)
Ampiezza (mm)
Altezza (mm)
Profondità (mm)
Consumo di energia (kWh/24h)
(kWh/anno)
Classe energetica, secondo gli
standard UE
Capacità di congelazione
(kg/24h)
Tempo di salita (h)
Potenza nominale (W)
Peso (kg)
Numero di compressori
CF 28 CSB (ZLKI 302)
Congelatore: 105
Frigorifero: 195
Congelatore: 80
Frigorifero: 192
600
1790
600
1,10
402
B
18
20
220
72
2
CF 32 CSB (ZLKI 262)
Congelatore: 65
Frigorifero: 195
Congelatore: 51
Frigorifero: 192
600
1580
600
1,0 0
365
B
12
17
210
66
2
Page 15
15
Quando si posiziona l'apparecchiatura, accertarsi
che sia su un piano livellato. Livellarla con i due
piedini regolabili (1) in basso, nella parte
anteriore. I componenti 1-1 del distanziatore (2)
sono accessori dei piedini regolabili. Se il
livellamento dell'apparecchiatura lo richiede,
questi possono essere rimossi.
Non installare l'apparecchiatura in un luogo
assolato o vicino a un radiatore o a un fornello.
Se ciò è inevitabile a causa dell'arredamento e
l'apparecchiatura deve essere posizionata vicino
a un fornello, tenere in considerazione le seguenti
distanze minime:
per i fornelli a gas o elettrici, devono essere
lasciati 3 cm; se la distanza è inferiore, inserire
un isolamento infiammabile di 0,5-1 cm tra le
due apparecchiatura.
per i le stufe a petrolio o a carbone, deve
essere mantenuta la distanza di 30 cm, in
quando queste emettono più calore.
Il frigorifero è stato progettato per funzionare
quando è addossato completamente verso il
muro.
Quando si posiziona il frigorifero, devono
essere osservate le distanze minime
indicate nella figura.
A: posizionamento al di sotto di un pensile
B: posizionamento libero.

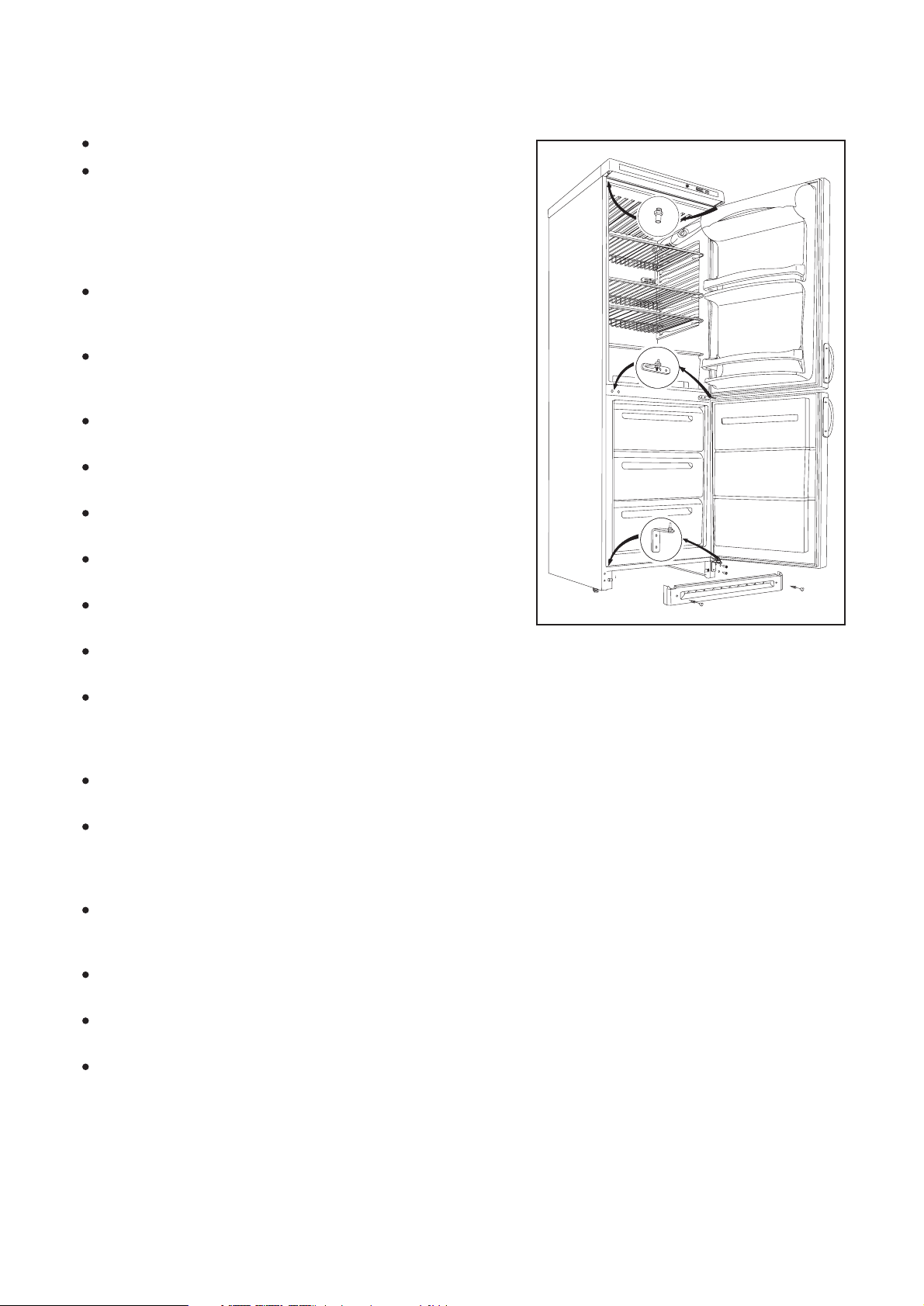

Reversibilità della porta
Nel caso il luogo d'installazione lo richieda, la
direzione di apertura della porta può essere
modificata da destra a sinistra.
Le apparecchiature disponibili sul mercato hanno
l'apertura a destra.
Nella figura è illustrata l'apparecchiatura
ZLKI 302, ma la procedura per modificare la
direzione di apertura è la stessa anche nel
modello ZLKI 262.
Page 16
16
Eseguire le operazioni seguenti sulla base delle
figure e delle spiegazioni:
Estrarre la spina dalla presa di corrente.
Inclinare l'apparecchiatura all'indietro facendo
attenzione che i compressori non tocchino il
pavimento. Si consiglia di chiedere aiuto ad
un'altra persona che possa mantenere
l'apparecchiatura saldamente in questa
posizione.
Rimuovere con attenzione (ad es. con un
coltello) i coprivite che fissano la griglia di
copertura inferiore; toglierla svitando le due viti.
Smontare il fermaporta inferiore del
congelatore, svitando le due viti e i due
spessori.
Togliere la porta del congelatore tirandola
leggermente verso il basso.
Smontare il doppio fermaporta svitando le due
viti e i due spessori.
Togliere la porta del frigorifero tirandola
leggermente verso il basso.
Svitare il perno fermaporta superiore del
frigorifero e riavvitarlo sul lato opposto.
Togliere le coperture del doppio fermaporta sul
lato sinistro e montarle sul lato opposto.
Inserire la porta del frigorifero sul perno
fermaporta superiore.
Fissare il doppio fermaporta sul lato sinistro
usando le due viti e i due spessori. Prestare
attenzione che il bordo della porta del frigorifero
sia parallelo al bordo della cappa.
Inserire la porta del congelatore sul perno del
doppio fermaporta.
Fissare il fermaporta inferiore sul lato sinistro
usando le due viti e i due spessori. Prestare
attenzione che il bordo della porta del
congelatore sia parallelo al bordo della cappa.
Estrarre l'elemento di copertura della griglia in
direzione della freccia (1) e rimetterlo al
contrario (2).
Rimontare la griglia di copertura e fissarla con
le due viti, poi risistemare i coprivite.
Montare la maniglia sul lato opposto e coprire i
fori rimasti liberi con le coperture in plastica.
Rimettere l'apparecchiatura al suo posto,
livellarla e collegarla.
In caso non si voglia eseguire la procedura sopra
descritta, contattare il servizio assistenza più
vicino. I tecnici esperti eseguiranno il montaggio
con un addebito.
Page 17
17
Collegamento elettrico
Questo frigorifero è stato progettato per
funzionare con un'alimentazione di 230 V AC
(~) 50 Hz.
La spina deve essere inserita in una presa con
contatti protetti; se questa non è disponibile,
si consiglia di far installare una presa di terra
da un elettricista, in conformità agli standard
relativi al frigorifero.
Questa apparecchiatura è conforme alle
seguenti direttive CEE:
73/23 CEE del 19.02.73 (Direttiva sulla bassa
tensione) e successive modifiche,
89/336 CEE del 03.05.89 (Direttiva sulla
compatibilità elettromagnetica) e successive
modifiche.
Page 18
18
TTaabella dei t
bella dei t
em
em
pi di conser
pi di conservv
azione
azione
Tempo e metodi di conservazione di alimenti freschi nel frigorifero
Nota:
X tempo di conservazione normale
x tempo di conservazione possibile (riguarda solo prodotti veramente freschi)
Alimenti Tempo di conservazione in giorni Tipo di involucro
1234567
Carne cruda XXx x x pellicola aderente, sigillata
Carne cotta XXXx x x recipiente coperto
Carne arrostita XXXx x recipiente coperto
Carne macinata cruda X recipiente coperto
Carne macinata cotta XXx x recipiente coperto
Affettati, salumi XXx x pellicola aderente, cellophane, carta
oleata
Pesce fresco X x x pellicola aderente, sigillata
Pesce cotto XXx x recipiente coperto
Pesce fritto XXx x x recipiente coperto
Pesce in scatola, lattina aperta X x x recipiente coperto
Pollo fresco XXXx x x pellicola aderente, sigillata
Pollo fritto XXXx x x recipiente coperto
Gallina fresca XXx x x pellicola aderente, sigillata
Gallina bollita XXx x x recipiente coperto
Anatra fresca XXX x x x pellicola aderente, sigillata
Anatra arrosto XXXXx x x recipiente coperto
Burro (confezione chiusa) XXXXXXXinvolucro originale
Burro (confezione aperta) XXxxxxxinvolucro originale
Latte in contenitore di plastica XXXx x involucro originale
Panna XXx x recipiente in plastica
Panna acida XXXXx x x recipiente in plastica
Formaggio (stagionato) XXXXXXXfoglio di alluminio
Formaggio (fresco) XXXXx x x pellicola aderente
Latte cagliato XXXX x x x pellicola aderente
Uova XXXXXXX
Spinaci XXx x pellicola aderente
Piselli verdi, fagioli verdi XXXXx x x pellicola aderente
Funghi XXx x x pellicola aderente
Carote, radici XXXXXXXpellicola aderente
Peperoni XXx x x pellicola aderente
Pomodori XXXXXXXpellicola aderente
Cavoli XXXXXx x pellicola aderente
Frutta deperibile velocemente
(fragole, lamponi, ecc.) XXXx x pellicola aderente
Altra frutta XXXXx x x pellicola aderente
Frutta in scatola (confez. aperta) XXXx x recipiente coperto
Dolci ripieni di crema XXx x recipiente coperto
Page 19
Gar
Gar
anzia e assis
anzia e assistt
enz
enzaa
Il produttore si riserva il diritto di apportare qualsiasi modifica ai prodotti.
Condizioni di garanzia
Assistenza tecnica e parti di
ricambio
Se non si può evitare di ricorrere all'intervento
dell'assistenza, comunicare il problema al servizio
assistenza della vostra zona.
Quando si richiede l'intervento, l'apparecchiatura
deve essere identificata con i dati riportati sulla
targhetta.
La targhetta con i dati dell'apparecchiatura è
incollata sulla parete interna, vicino al contenitore
per le verdure, nello scomparto per gli alimenti
freschi, in basso a sinistra. Sono riportati tutti i dati
necessari al servizio assistenza (tipo, modello,
numero di serie, ecc.). Annotare qui i dati presi
dalla targhetta della vostra apparecchiatura:
Modello:
N° prodotto:
N° di serie:
Data di acquisto:
Page 20
Printed by Xerox Hungary Ltd. Rev.: 2002. 07. 10.
Loading...
