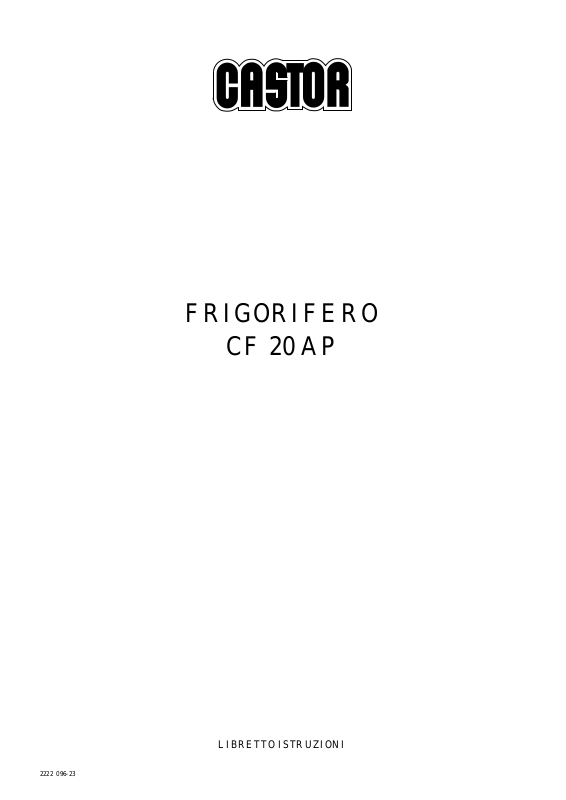

Page 1
FRIGORIFERO
CF 20 AP
LIBRETTO ISTRUZIONI
2222 096-23
Page 2
2
GENTILE CLIENTE
Ci congratuliamo con Lei per avere scelto un prodotto di qualità, concepito per rispondere alle
esigenze della vita moderna.
La Sua nuova apparecchiatura è coperta da garanzia.
Il relativo certificato di garanzia lo trova qui allegato. Se dovesse mancare lo richieda al
Rivenditore.
INDICE
Avvertenze e consigli importanti . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 3
Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 4
Posizionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 4
Pulizia delle parti interne . . . . . . . . . . . . . . . . . . . . . . . . . .Pag. 4
Collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 4
Uso e funzionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pag. 5
Funzionamento - regolazione della temperatura . . . . . . . . . . . . . . . . . . Pag. 5
Refrigerazione dei cibi e delle bevande. . . . . . . . . . . . . . . . . . . . . . Pag. 5
Griglie mobili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pag. 5
Conservazione dei cibi surgelati . . . . . . . . . . . . . . . . . . . . . . . .Pag. 6
Cubetti di ghiaccio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 6
Scongelazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pag. 6
Sbrinamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 7
Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pag. 8
Lampada di illuminazione . . . . . . . . . . . . . . . . . . . . . . . . . .Pag. 8
Pulizia periodica . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pag. 8
Periodi di inattività . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 8
Assistenza tecnica e ricambi . . . . . . . . . . . . . . . . . . . . . . . . . .Pag. 9
Page 3
3
AVVERTENZE E CONSIGLI IMPORTANTI
È molto importante che questo libretto istruzioni sia
conservato assieme all’apparecchiatura per qualsiasi
futura consultazione. Se l’apparecchiatura dovesse essere
venduta o trasferita ad un’altra persona, assicurarsi che
il libretto venga fornito assieme, in modo che il nuovo
utente possa essere messo al corrente del funzionamento
della macchina e delle avvertenze relative.
Queste avvertenze sono state redatte per la Vostra
sicurezza e per quella degli altri. Vi preghiamo, dunque,
di volerle leggere attentamente prima d’installare e di
utilizzare l’apparecchiatura.
Qualora questa apparecchiatura, munita di chiusura
magnetica, venisse usata in sostituzione di una con
chiusura a scatto, consigliamo di rendere quest’ultima
inservibile, prima di mettere da parte la vecchia
apparecchiatura. Ciò eviterà che i bambini, giocando, vi
rimangano intrappolati, con grave pericolo per la loro
vita.
ª Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione della
lampadina, sulle apparecchiature che ne sono
provviste).
ª Quest’apparecchiatura è stata progettata per
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino
con l’intento di giocarvi.
ª Ogni eventuale modifica che si rendesse
necessaria all’impianto elettrico domestico, per
poter installare l’apparecchiatura, dovrà essere
eseguita solo da personale abilitato.
ª In tutte le apparecchiature di refrigerazione e
congelazione ci sono delle superfici che si coprono
di brina. A seconda del modello, tale brina può
essere eliminata automaticamente (sbrinamento
automatico) oppure manualmente.
Non tentare mai di togliere la brina con un
oggetto appuntito, si rischierebbe di danneggiare
irrimediabilmente l’evaporatore. Utilizzare a tale
scopo l’apposita paletta fornita con
l’apparecchiatura.
ª Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.
ª Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di
coperchio.
ª È pericoloso modificare o tentare di modificare le
caratteristiche di quest’apparecchiatura.
ª Mai riparare l’apparecchiatura da soli. Le
riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il
Centro di Assistenza più vicino ed esigere solo
ricambi originali.
ª Questa apparecchiatura non contiene, nel circuito
refrigerante e nell’isolamento, gas refrigeranti nocivi
per l’ozono; tuttavia lo smaltimento deve avvenire in
maniera adeguata e conforme alle norme vigenti per la
protezione dell’ambiente.
ª Assicurarsi, dopo aver installato
l’apparecchiatura, che essa non appoggi sul cavo
di alimentazione.
ª I frigoriferi e/o congelatori domestici sono
destinati unicamente alla conservazione e/o
congelazione degli alimenti.
ª Durante il normale funzionamento il
condensatore ed il compressore, che sono posti
sul retro dell’apparecchiatura, si riscaldano
sensibilmente. Assicurarsi quindi che
l’installazione venga eseguita come da istruzioni
riportate sul libretto. Un’aerazione insufficiente
comporterà sicuramente un cattivo
funzionamento e dei danni all’apparecchiatura.
ª Se l’apparecchiatura viene trasportata in
posizione orizzontale è possibile che l’olio
contenuto nel compressore defluisca nel circuito
refrigerante.
Lasciare l’apparecchiatura in posizione verticale
almeno 2 ore prima di metterla in funzione per
dar modo all’olio di refluire nel compressore.
08/95
2222 096-23
Page 4
4
A
B
D194
100 mm min.
Assicurarsi, prima di inserire la spina nella presa di corrente,
che la tensione e la frequenza riportate sulla targhetta
matricola corrispondano a quelle dell’impianto domestico.
È ammessa una oscillazione di ± 6% sulla tensione
nominale.
Per il funzionamento a tensioni diverse si dovrà
utilizzare un autotrasformatore di potenza
adeguata.
È indispensabile che l’apparecchiatura sia collegata ad una
efficiente presa di terra.
A tale scopo la spina del cavo di alimentazione è
dotata dell’apposito contatto.
Qualora la presa di corrente dell’impianto domestico
non sia collegata a terra, allacciare
l’apparecchiatura ad un impianto di terra a parte,
conformemente alle norme in vigore, consultando in
proposito un tecnico specializzato.
La Casa Costruttrice declina ogni responsabilità qualora questa
norma antinfortunistica non fosse rispettata.
Questa apparecchiatura è conforme al D.M. 13/4/89 e
alla Direttiva Comunitaria CEE n. 87/308 del 2/6/87
relativa alla soppressione dei disturbi radio.
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:
-
73/23/CEE del 19/02/73 (Bassa Tensione) e
successive modificazioni;
-
89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
INSTALLAZIONE
Posizionamento
Collocare l’apparecchiatura lontana da fonti di
calore, quali: termosifoni, stufe da riscaldamento,
esposizione diretta ai raggi solari ecc.; le migliori
prestazioni si hanno con temperature dell’ambiente
comprese tra +16
e +38°C (Classe ST); la classe di appartenenza è
riportata sulla targhetta matricola.
Assicurarsi che nella parte posteriore, superiore ed
inferiore non ci siano ostacoli alla circolazione
dell’aria.
Per un miglior rendimento dell’apparecchiatura, la
distanza minima tra la parte superiore della stessa e
l’eventuale pensile sovrastante dovrebbe essere di
almeno 100 mm (esempio «A» in figura).
La soluzione da preferire sarebbe comunque quella
illustrata nell’esempio (B) in figura (senza pensile).
È consentito anche il posizionamento con i fianchi
aderenti a mobili adiacenti, purchè l’aria circoli
liberamente nella parte posteriore e superiore.
Uno o più piedini regolabili, posti alla base del
mobile, consentono un accurato livellamento.
°C e +32°C (Classe N) o tra +18°C
Pulizia delle parti interne
Prima dell’uso e del collegamento elettrico pulire
tutte le parti interne con acqua tiepida e sapone
neutro allo scopo di togliere il caratteristico odore di
nuovo, indi asciugare accuratamente.
Non usare detersivi nè polveri abrasive che sono
dannose alle finiture.
Collegamento elettrico
Page 5
5
D138
D136
D040
USO E FUNZIONAMENTO
Funzionamento - regolazione della temperatura
Per far funzionare l’apparecchiatura, ruotare in
senso orario la manopola del termostato dalla
posizione di arresto «
in funzione del freddo desiderato:
numeri bassi = meno freddo
numeri alti = più freddo
La temperatura all’interno dell’apparecchiatura si
regola automaticamente; generalmente la posizione
intermedia della manopola è la più indicata.
l’esterno in caso di temperatura ambiente inferiore
a 20°C.
O» ad una posizione successiva
In questa
apparecchiatura
la temperatura
dello scomparto
refrigerante può
essere variata,
oltre che con il
termostato,
agendo sul
deflettore posto
sotto
l’evaporatore.
Se si desidera
avere più freddo
spostare
all’interno il
deflettore; per
avere meno
freddo, spostarlo
invece verso
l’esterno. Si
consiglia di tenere
il deflettore
spostato verso
Refrigerazione dei cibi e delle bevande
Per utilizzare nel modo migliore lo scomparto
refrigerante è necessario:
non introdurre nella cella vivande calde o liquidi in
evaporazione;
coprire o avvolgere gli alimenti (specie se
contengono aromi);
disporre gli alimenti in modo che l’aria possa
circolare liberamente attorno ad essi.
Carne (di tutti i tipi): va avvolta con del protettivo.
Tempo massimo di conservazione: 1-2 giorni.
Cibi cotti, piatti freddi, ecc. devono essere ben coperti e
si possono disporre su qualsiasi griglia.
Frutta e verdura ben pulite, vanno poste nel cassetto
previsto.
Banane, patate, cipolla ed aglio, se non sono
confezionati, non vanno messi in frigorifero.
Griglie mobili
Sulle pareti della
cella sono ricavate
delle guide che
consentono uno
spostamento
delle griglie o dei
ripiani in posizioni
diverse.
Page 6
6
Conservazione dei cibi surgelati
(Solo modelli che hanno lo scomparto segnalato con )
Lo scomparto è adatto anche alla
conservazione dei cibi surgelati; in questa
circostanza è necessario:
porre la manopola del termostato vicino alla
posizione di massimo freddo (qualora la
temperatura ambiente sia bassa - minore di 25
°
C - è
necessario disporre il deflettore o il convogliatore in
modo da ottenere minor freddo nello scomparto
refrigerante). Con la manopola in questa posizione,
la temperatura nello scomparto refrigerante
potrebbe scendere al di sotto di 0
°
C, se ciò si
verificasse riportare la manopola del termostato in
una posizione che consenta una temperatura meno
fredda.
Per utilizzare nel modo migliore lo scomparto
è necessario:
ª
Assicurarsi che i surgelati siano stati ben
conservati dal rivenditore;
ª
che il trasporto, dall’acquisto alla sistemazione
nello scomparto , sia breve;
ª
non superare il periodo di conservazione indicato
sulle confezioni;
ª
non aprire troppo frequentemente la porta dello
scomparto e non lasciarla aperta più del
necessario.
Se nell’evaporatore non sono conservati surgelati,
per avere un minor consumo di energia elettrica ed
una migliore refrigerazione degli alimenti si
consiglia di disporre il deflettore o il convogliatore
in modo da ottenere maggior freddo nello scomparto
refrigerante.
Dopo un periodo di inattività, introdurre gli alimenti
nell’apparecchiatura dopo averla fatta funzionare per almeno
due ore con la manopola del termostato sul numero più alto;
quindi, ruotare la manopola sulla posizione intermedia.
Importante
In caso di mancanza di corrente non aprire la porta
dello scomparto . Se l’interruzione è breve (3-4
ore), i cibi non subiranno danni. Diversamente è
consigliabile consumarli entro breve tempo.
Cubetti di ghiaccio
L’apparecchiatura è corredata con una o più
vaschette per la formazione dei cubetti di ghiaccio;
queste vanno riempite di acqua potabile e riposte
nell’apposito scomparto.
Si raccomanda di non usare utensili metallici per
staccare le vaschette.
Non ingerire mai i ghiaccioli o i cubetti di ghiaccio
appena tolti dall’apparecchiatura perché potrebbero
provocare ustioni.
Scongelazione
Gli alimenti surgelati, prima di essere usati, possono
essere scongelati nel frigorifero o a temperatura
ambiente, a seconda del tempo disponibile per
l’operazione.
I pezzi piccoli possono essere cucinati direttamente
appena tolti dallo scomparto ; in questo caso,
però, il tempo di cottura sarà più lungo.
Page 7
7
Sbrinamento
Durante il funzionamento l’evaporatore dello
scomparto refrigerante si copre progressivamente
di brina.
Tale brina, essendo un isolante termico che ostacola
la trasmissione del freddo, è opportuno eliminarla.
In caso contrario si avrà una forte diminuzione di
freddo all’interno del vano interessato ed un
aumento del consumo di energia elettrica.
Per eseguire lo sbrinamento procedere come segue:
premere il
pulsante posto al
centro della
manopola del
termostato (vedi
Fig.).
D214
Le apertura della porta possono favorire la formazione di brina,
più accentuata sulla parte alta dell’apparecchiatura.
D184
A sbrinamento
avvenuto il
funzionamento
riprenderà
automaticamente,
comunque, sarà
necessario togliere
l’acqua derivante
dallo sbrinamento
che si è raccolta
nella vaschetta
situata all’interno
del cassetto (vedi
Fig.).
È importante effettuare lo sbrinamento quando non ci sono
prodotti surgelati nel compartimento .
Page 8
8
MANUTENZIONE
D024
Staccare la spina dalla presa di corrente prima di eseguire
qualsiasi operazione.
Lampada di illuminazione
La lampada di illuminazione dello scomparto
refrigerante è facilmente accessibile attraverso
l’apertura prevista nel diffusore stesso. Qualora, a
porta aperta, la lampada non si accendesse,
controllare che sia avvitata bene; se il difetto rimane
sostituire la lampada con una di pari potenza (la
potenza massima è riportata sul diffusore luce).
Pulizia periodica
Pulire l’interno con acqua tiepida e bicarbonato di
soda;
pulire il condensatore ed il motocompressore con
una spazzola o un aspirapolvere. Questa operazione
migliorerà il funzionamento con conseguente
risparmio di energia.
Periodi di inattività
Durante i periodi in cui l’apparecchiatura non è in
funzione osservare le seguenti precauzioni:
staccare la spina dalla presa di corrente;
togliere tutti gli alimenti;
sbrinare e pulire l’interno e tutti gli accessori;
lasciare le porte socchiuse per evitare la formazione
di odori sgradevoli.
Page 9
9
ASSISTENZA TECNICA E RICAMBI
Per un sollecito intervento è importante, all’atto della chiamata,
indicare il tipo di difetto, il modello di apparecchiatura (Mod.), il
numero di prodotto (Prod. No.) e il numero di fabbricazione
(Ser. No.), rilevati dal certificato di garanzia o dalla targhetta
matricola posta all’interno dell’apparecchiatura.
I ricambi originali, certificati dal costruttore del
prodotto, e contraddistinti dal seguente marchio
si trovano solo presso i nostri Centri di Assistenza
Tecnica e Negozi di Ricambi Autorizzati.
D012
Prod. No. . . . . . . . Ser. No. . . . .
Mod. . . . . .
DISTRI
PARTS
Qualora l’apparecchiatura presentasse qualche
disfunzione, è bene controllare:
ª che la spina sia ben inserita nella presa di
corrente;
ª che non manchi l’energia elettrica;
ª che la manopola del termostato si trovi in
posizione intermedia.
Inoltre:
ª se l’apparecchiatura è eccessivamente rumorosa
verificare che i fianchi non siano a contatto con
mobili o schienali che possono causare rumore o
vibrazioni.
Dopo le verifiche di cui sopra, se la disfunzione
dovesse permanere, è bene chiamare il Centro di
Assistenza Tecnica più vicino.
La Casa Costruttrice non risponde delle possibili inesattezze, imputabili a
errori di stampa o di trascrizione, contenute nel presente opuscolo. Si
riserva di apportare ai propri prodotti quelle modifiche che ritenesse
necessarie o utili, anche nell’interesse dell’utenza, senza pregiudicare le
caratteristiche essenziali di funzionalità e sicurezza.
Page 10
Loading...
