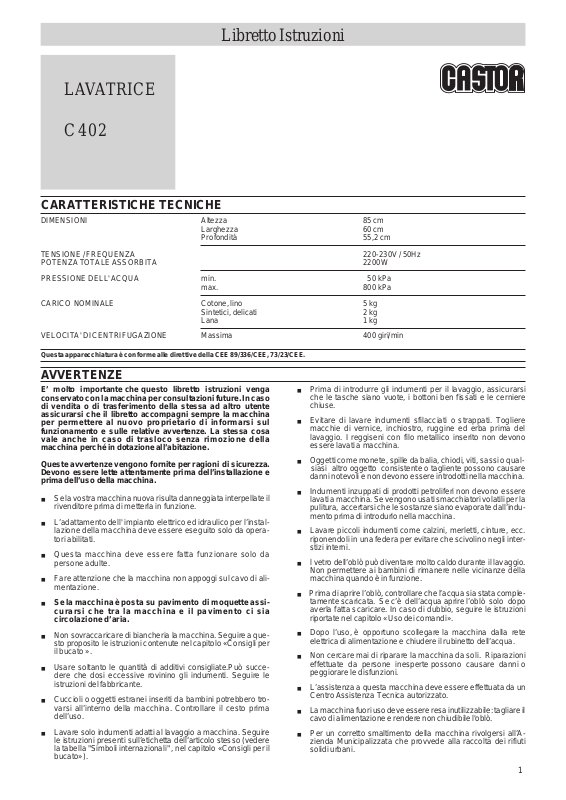

Castor C402 User Manual
LAVATRICE
C402
Libretto Istruzioni
CARA TTERISTICHE TECNICHE
DIMENSIONI Altezza 85 cm
Larghezza 60 cm
Profondità 55,2 cm
TENSIONE / FREQUENZA 220-230V / 50Hz
POTENZA TOTALE ASSORBITA 2200W
PRESSIONE DELL' ACQUA min. 50 kPa
max. 800 kPa
CARICO NOMINALE Cotone, lino 5 kg
Sintetici, delicati 2 kg
Lana 1 kg
VELOCITA' DI CENTRIFUGAZIONE Massima 400 giri/min
Questa apparecchiatura è conforme alle direttive della CEE 89/336/CEE, 73/23/CEE.
E’ molto importante che questo libretto istruzioni venga
conservato con la macchina per consultazioni future. In caso
di vendita o di trasferimento della stessa ad altro utente
assicurarsi che il libretto accompagni sempre la macchina
per permettere al nuovo proprietario di informarsi sul
funzionamento e sulle relative avvertenze. La stessa cosa
vale anche in caso di trasloco senza rimozione della
macchina perché in dotazione all’abitazione.
Queste avvertenze vengono fornite per ragioni di sicurezza.
Devono essere lette attentamente prima dell’installazione e
prima dell’uso della macchina.
■ Se la vostra macchina nuova risulta danneggiata interpellate il
rivenditore prima di metterla in funzione.
■ L’adattamento dell' impianto elettrico ed idraulico per l’instal-
lazione della macchina deve essere eseguito solo da opera-
tori abilitati.
■ Questa macchina deve essere fatta funzionare solo da
persone adulte.
■ Fare attenzione che la macchina non appoggi sul cavo di ali-
mentazione.
■ Se la macchina è posta su pavimento di moquette assi-
curarsi che tra la macchina e il pavimento ci sia
circolazione d’aria.
■ Non sovraccaricare di biancheria la macchina. Seguire a que-
sto proposito le istruzioni contenute nel capitolo «Consigli per
il bucato ».
■ Usare soltanto le quantità di additivi consigliate.Può succe-
dere che dosi eccessive rovinino gli indumenti. Seguire le
istruzioni del fabbricante.
■ Cuccioli o oggetti estranei inseriti da bambini potrebbero tro-
varsi all’interno della macchina. Controllare il cesto prima
delI’uso.
■ Lavare solo indumenti adatti al lavaggio a macchina. Seguire
le istruzioni presenti sull’etichetta dell’articolo stesso (vedere
la tabella "Simboli internazionali" , nel capitolo «Consigli per il
bucato»).
■ Prima di introdurre gli indumenti per il lavaggio, assicurarsi
che le tasche siano vuote, i bottoni ben fissati e le cerniere
chiuse.
■ Evitare di lavare indumenti sfilacciati o strappati. Togliere
macchie di vernice, inchiostro, ruggine ed erba prima del
lavaggio. I reggiseni con filo metallico inserito non devono
essere lavati a macchina.
■ Oggetti come monete, spille da balia, chiodi, viti, sassi o qual-
siasi altro oggetto consistente o tagliente possono causare
danni notevoli e non devono essere introdotti nella macchina.
■ Indumenti inzuppati di prodotti petroliferi non devono essere
lavati a macchina. Se vengono usati smacchiatori volatili per la
pulitura, accertarsi che le sostanze siano evaporate dall’indu-
mento prima di introdurlo nella macchina.
■ Lavare piccoli indumenti come calzini, merletti, cinture, ecc.
riponendoli in una federa per evitare che scivolino negli inter-
stizi interni.
■ l vetro dell’oblò può diventare molto caldo durante il lavaggio.
Non permettere ai bambini di rimanere nelle vicinanze della
macchina quando è in funzione.
■ Prima di aprire l’oblò, controllare che l’acqua sia stata comple-
tamente scaricata. Se c’è dell’acqua aprire l’oblò solo dopo
averla fatta scaricare. In caso di dubbio, seguire le istruzioni
riportate nel capitolo «Uso dei comandi».
■ Dopo l’uso, è opportuno scollegare la macchina dalla rete
elettrica di alimentazione e chiudere il rubinetto dell’acqua.
■ Non cercare mai di riparare la macchina da soli. Riparazioni
effettuate da persone inesperte possono causare danni o
peggiorare le disfunzioni.
■ L’assistenza a questa macchina deve essere effettuata da un
Centro Assistenza Tecnica autorizzato.
■ La macchina fuori uso deve essere resa inutilizzabile: tagliare il
cavo di alimentazione e rendere non chiudibile l'oblò.
■ Per un corretto smaltimento della macchina rivolgersi all’A-
zienda Municipalizzata che provvede alla raccolta dei rifiuti
solidi urbani.
AVVERTENZE
1
INSTALLAZIONE
ATTENZIONE: Per evitare possibili danneggiamenti alla macchina è indispensabile togliere le 3 viti posteriori
(compresi i perni in plastica) ed i tasselli di polistirolo seguendo nell'ordine le istruzioni riportate nel foglio di
disimballo posto sopra la macchina.
Posizionamento
Posizionare la macchina su un pavimento piano e ri-
gido senza farla appoggiare al muro, a mobili o altro.
Accanto ad essa deve trovarsi un rubinetto per l’ali-
mentazione dell’acqua, una vasca o lavabo per la sua
evacuazione ed una presa di corrente. Qualora sia
predisposto uno scarico a muro, fare controllare da un
operatore abilitato la sua piena efficienza.
Alimentazione dell’acqua
Collegare il tubo di alimentazione dell’acqua con la
bocca del rubinetto del tipo filettato 3/4” gas dopo aver
interposto la guarnizione in gomma (A) fornita nel
sacchetto stampati.
Orientare correttamente il tubo di alimentazione posto
sullo schienale della macchina allentando la ghiera di
fissaggio. Poi riavvitarla per evitare perdite d’acqua.
Scarico dell’acqua
Appoggiare la parte terminale del tubo di scarico al
lavabo o alla vasca in modo che l’uscita dell’acqua sia
ad un’altezza compresa tra i 60 e i 90 cm dal pavimento.
Per mantenere ricurva la
parte terminale del tubo di
scarico, utilizzare la spe-
ciale guida in plastica, in
dotazione alla macchina.
Questa guida permette,
nella sua parte superio-
re, di assicurare il tubo a
una parte fissa tramite
una funicella. Ciò per
evitare, durante le fasi di risciacquo, un eventuale
spostamento del tubo dalla sua sede di appoggio, con
conseguenti spiacevoli allagamenti.
Un’eventuale prolunga del tubo di scarico non deve
superare i 150 cm di lunghezza, e deve avere lo
stesso diametro interno del tubo originale della
macchina.
Collegamento elettrico
Prima di inserire la spina nella presa di corrente,
accertarsi che:
1. il valore della tensione di alimentazione sia conforme
a quello indicato nella targa matricola;
2. il contatore, le valvole limitatrici, la linea di alimen-
tazione e la presa di corrente siano dimensionati per
sopportare il carico massimo richiesto. Assicurarsi che
la presa e la spina siano fra loro compatibili senza
l’interposizione di riduzioni, prese multiple e adattatori
vari. Se necessario, far sostituire la presa dell’impianto
con una di tipo adatto.
Le norme antinfortunistiche prevedono che la
macchina venga collegata ad una efficiente presa di
terra.
La Casa costruttrice declina ogni responsabilità
qualora questa norma antinfortunistica non venga
rispettata.
Livellamento
Livellare la macchina
nella posizione scelta
svitando o avvitando i
piedini di appoggio
anteriori. Un accurato
livellamento evita
vibrazioni, rumori o
spostamenti della
macchina durante il
funzionamento. Dopo
aver completato il livellamento bloccare la ghiera
serrandola con forza.
P0023
P0021
P0254
P0235
P0003
A
2
USO
Pannello comandi
1 Cassetto detersivo e programmi di
lavaggio
Simboli
Simbolo di «prelavaggio». Indica lo scomparto
utilizzato per il detersivo destinato al
prelavaggio.
Simbolo di «lavaggio». Indica lo scomparto
riservato al detersivo destinato al lavaggio.
Simbolo del «candeggio». Contraddistingue lo
scomparto destinato alla candeggina.
Simbolo dell’ «ammorbidente». Sta ad indicare
lo scomparto destinato all’ammorbidente o
all'eventuale appretto.
3 T asto esclusione centrifuga ( )
Premere questo tasto solamente quando si lavano
tessuti di cotone o lino particolarmente «delicati»
per escludere tutte le fasi di centrifuga.
2 Lampada spia
La lampada si accende alla partenza del
programma e si spegne a fine ciclo.
4 T asto mezzo carico ( )
Premerlo quando si lava mezzo carico di biancheria
di lino o cotone (max 2,5 kg) per ridurre il consumo
d'acqua.
5 Manopola selezione temperatura
Ruotare la manopola verso destra o sinistra sulla
temperatura desiderata.
E' possibile effettuare lavaggi con acqua fredda
posizionando la manopola su .
Per un miglior risultato di lavaggio consigliamo,
in questo caso, di selezionare il programma 1 o
2.
6 Manopola selezione programmi
Ruotare la manopola verso destra per scegliere il
programma di lavaggio.
Per far partire il programma tirare la manopola verso
l'esterno, per interrompere il programma o
disinserire la macchina a fine ciclo, premere la
manopola.
3
Comandi
Sulla maniglia del cassetto é riportata una breve
descrizione dei programmi di lavaggio.
