CasaFan Titanium User manual [ml]
Montage- und Bedienungs-
D
Instructions de montage et
FR
anleitung
de service
6 - 8 GB
12 - 14 I
Mounting and operating
manual
Istruzioni per il montaggio
e l´uso
9 - 11
15 - 17
DECKENVENTILATOR
CEILING FAN
VENTILATEUR DE PLAFOND
VENTILATORE DA SOFFITTO
Titanium
300411v4.3
Übersicht der Einzelteile
11
Motor mit Gehäuse
Deckenstange
Montagehalter
Halbkugel
Baldachin
Leuchtenglas
Untere Abdeckung
Schraube m. Schei be f. Flügel (15x)
Flügelblatt (5x)
Schraube f. Montagehalter 4x50 (2x)
11
Montagering (fl ache Montage)
2
fig. 2fig. 1
fig. 3
6 x
5 x
fig. A8
2 x
A:
fig. 4
fig. A9
fig. 5
5 x 3 x
fig. A10
fig. 6
fig. 7
6 x
11
6 x
3
fig. A11
6 x
11
6 x
fig. A12
Elektr. Anschluss an
D
das Hausnetz
Electric wiring
GB
diagramm
Raccord au réseau
FR
électrique
Allacciamento
I
elettrico
3.
fig. B8
B:
2.
fig. A13
1.
fig. B9
fig. A14
fig. B10
fig. 15
4
Elektr. Anschluss an
D
das Hausnetz
Raccord au réseau
FR
électrique
Electric wiring
GB
diagramm
Allacciamento
I
elettrico
fi g. 15
E 27
3.
2.
max.
2 x 40 W
max.
2 x 11 W
fi g. 16
fi g. B11
1.
Elektr. Anschluss an
D
das Hausnetz
Raccord au réseau
FR
électrique
fi g. B12
Electric wiring
GB
diagramm
Allacciamento
I
elettrico
fi g. 15
2.
1.
5
D
Über diese Bedienungsanweisung
Bevor Sie den CasaFan-Ventilator benutzen, lesen Sie bitte die Bedienungsanweisung aufmerksam durch. Bewahren Sie die Bedienungsanweisung griffbereit auf. Geben Sie den CasaFanVentilator nie ohne Bedienungsanweisung an andere Personen weiter.
Zeichenerklärung:
Gefährliche elektrische Spannung
Warnt den Benutzer vor Schäden, die durch
elektrische Spannung verursacht werden
Beschreibung des CasaFan-Ventilators
Der Ventilator dient zur Umwälzung der Raumluft. Der Einsatz in Maschinen, ungeschützt im
Freien, in Garagen sowie in feuchten, nassen, feuer- und explosionsgefährdeten Räumen ist
nicht gestattet.
Technische Daten:
Spannung: 230 V, 50 Hz
Leistung: 65 Watt (+ 2 x 40 Watt)
Schutzklasse: I / IP 20
Anzahl der Stufen: 1
Maße Ø x H (mm) 1320 x 430
Gewicht (kg): 8,7
Achtung! Gerät darf nur vollständig montiert betrieben werden!
- Den CasaFan-Ventilator auspacken, auf Vollständigkeit (siehe Abbildung Seite 2) und sichtbare Beschädigungen prüfen.
1. Motor 5. Baldachin 9. Flügelblatt (5 x)
2. Deckenstange 6. Leuchtenglas 10. Schrauben (2x)
3. Montagehalter 7. Untere Abdeckung
Achtung
Besonderer Hinweis für den Benutzer.
TITANIUM
11.
Montagering (flache
Montage)
4. Halbkugel 8. Schraube mit Scheibe (15x)
- Verpackungsmaterial umweltbewusst entsorgen.
Montage
Gehen Sie nach den Abbildungen fig. 1 - fig. 16 auf den Seiten 3 - 5 vor.
6
Beim Einsatz jeglicher Elektrogeräte sind einige Grundregeln stets zu beachten, darunter im
Einzelnen:
Allgemein
- Die Spannungsangabe auf dem Typenschild muss mit der vorhandenen Netzspannung übereinstimmen.
- Das Hausnetz muss geerdet sein!
- Gerät darf nur vollständig montiert betrieben werden!
Wichtig
Für den elektrischen Anschluss dieses Ventilators wird empfohlen sich an
einen spezialisierten Fachmann zu wenden.
Sicherheitshinweise
Vor Zugang an den Anschluss muss der Strom allpolig abgestellt werden. Der Netzanschluss, an
welchen Sie angeschlossen sind, muss den geltenden Normen entsprechen. Der Festanschluss
muss mit einer Allpoltrennung mit Kontaktabstandsöffnung von mindestens 3 mm versehen
sein. Wir empfehlen, den Anschluss von einem qualifizierten Elektriker vornehmen zu lassen.
Die Struktur der Decke und u. U. der Anschlussdose müssen das Gewicht des Ventilators bei
Bewegung tragen können, d. h. ca. 15 kg minimum. Wählen Sie einen sicheren, ungefährlichen
Ort. Keines der Ventilatorblätter darf sich unter einem Fußbodenabstand von 2,30 m befinden.
Der Ventilator muss richtig geerdet sein. Vor Inbetriebnahme die Montage sowie alle elektrischen
Anschlüsse überprüfen, um jegliche Fall-, Feuer- oder Elektroschock-Gefahr zu verhindern.
Installation Ihres Ventilators
Stellen Sie fest, ob eine Anschlussdose an dem für die Montage vorgesehenen Platz vorhanden
ist. Wenn dies nicht der Fall ist, befestigen Sie den Deckenhalter direkt an der Decke mit Hilfe
von Holzschrauben Durchmesser 6 mm, wenn nötig mit Betondübel Durchmesser 8 mm, oder für
Gipsplatten spezielle, dafür geeignete Dübel.
D
Gehen Sie nach den Abbildungen fig. 1- 16 auf den Seiten 3 - 5 vor
- Den Ventilator auspacken und den Inhalt überprüfen. Alle auf der Abbildung dargestellten Teile
müssen enthalten sein.
- Der Deckenhalter liegt separat vom Ventilator bei. Den Deckenhalter mit Hilfe der Schrauben
und Unterlegscheiben an dem Deckenauslass der Decke montieren. Für einen sicheren Betrieb
Ihres Ventilators stellen Sie bitte sicher, dass der Montagehalter fest sitzt und eben ist.
- Die Aufhängung muss lotrecht erfolgen.
- Den Deckenhalter an der Decke befestigen.
- Vor elektrischen Arbeiten den Strom abschalten.
- Den elektrischen Anschluss Ihres Ventilators wie auf Abb. fig.15 auf Seite 5 angegeben vornehmen.
- Die Flügel mit Hilfe der Schrauben am Motor montieren. Wenn Sie mehrere Ventilatoren installieren, achten Sie darauf, dass die verschiedenen Flügel nicht untereinander verwechselt werden.
Die Flügel sind nach Gewicht gruppiert, um Schwingungen zu verhindern.
- Nach kompletter Montage Ihres Ventilators vergewissern Sie sich, dass alle Anschlüsse einwandfrei sind und die Schrauben und Muttern festgezogen sind.
Betrieb Ihres Ventilators
Vergewissern Sie sich, dass die Montage vollkommen beendet ist.
Verwenden Sie niemals einen Dimmer oder einen Phasenanschnitt- oder Phasenabschnittregler
zur Steuerung.
7
D
Wichtig
Selbst wenn Ihr Ventilator sich über einem Fußbodenabstand von mehr als 2,30 m befindet,
müssen Sie darauf achten, dass die Flügel frei drehen können und keine Gegenstände in deren
Radius kommen können.
Wartung Ihres Ventilators
Sie verlängern die Lebensdauer Ihres Ventilators, indem Sie folgende Hinweise beachten:
1. Die verschiedenen Teile der Deckenbefestigung und des Halters 2 mal pro Jahr überprüfen. Die
Komponenten des Ventilators können auf einige Teile Spiel haben.
2. Benutzen Sie niemals Wasser zum Reinigen des Motors oder anderer elektrischer Teile; dies
würde zu einem Kurzschluss führen.
3. Zum Reinigen der Blätter und des Gehäuses ein weiches Tuch verwenden.
4. Ein Fetten der Lager ist nicht notwendig, die Lager sind dauergeschmiert.
Vergessen Sie nicht zu überprüfen, dass der Anschluss der Erdungsleitung an die Ausgangsklemme und zwischen allen metallischen Teilen richtig vorgenommen wurde (die Steckkontakte an
jedes Erdsymbol anschließen).
Hilfe bei Störungen
Störung Abhilfe
Der Ventilator
setzt sich nicht in
Gang.
Der Ventilator
macht Geräusche.
Der Ventilator
schwingt zu stark.
Achtung: Öffnen des Gerätes und Reparaturen dürfen nur durch einen Fachmann durchgeführt werden!
Überprüfen Sie die Sicherungen des Hauptnetzes und der anderen Anschlüsse.
Überprüfen Sie den Anschluss des Ventilators an den Netzanschluss.
Überprüfen Sie, ob die Sicherungen im Anschlusskasten richtig eingefügt
sind.
Überprüfen Sie, ob alle Schrauben festgezogen sind.
Geben Sie dem Ventilator und den Lagern eine Einlaufzeit von 24 Stunden.
Die meisten Geräusche verschwinden nach dieser Zeit.
Alle Blätter wurden gewogen und nach Gewicht gruppiert. Die Dichte kann
variieren und dadurch Schwingungen erzeugen, selbst wenn alle Blätter
das gleiche Gewicht haben. Die folgende Methode kann dazu beitragen,
die meisten Schwingungen zu verhindern. Die Schwingungen nach jedem
Vorgang überprüfen. Beachten Sie bitte, dass kleine Schwingungen normal
sind und kein Problem darstellen.

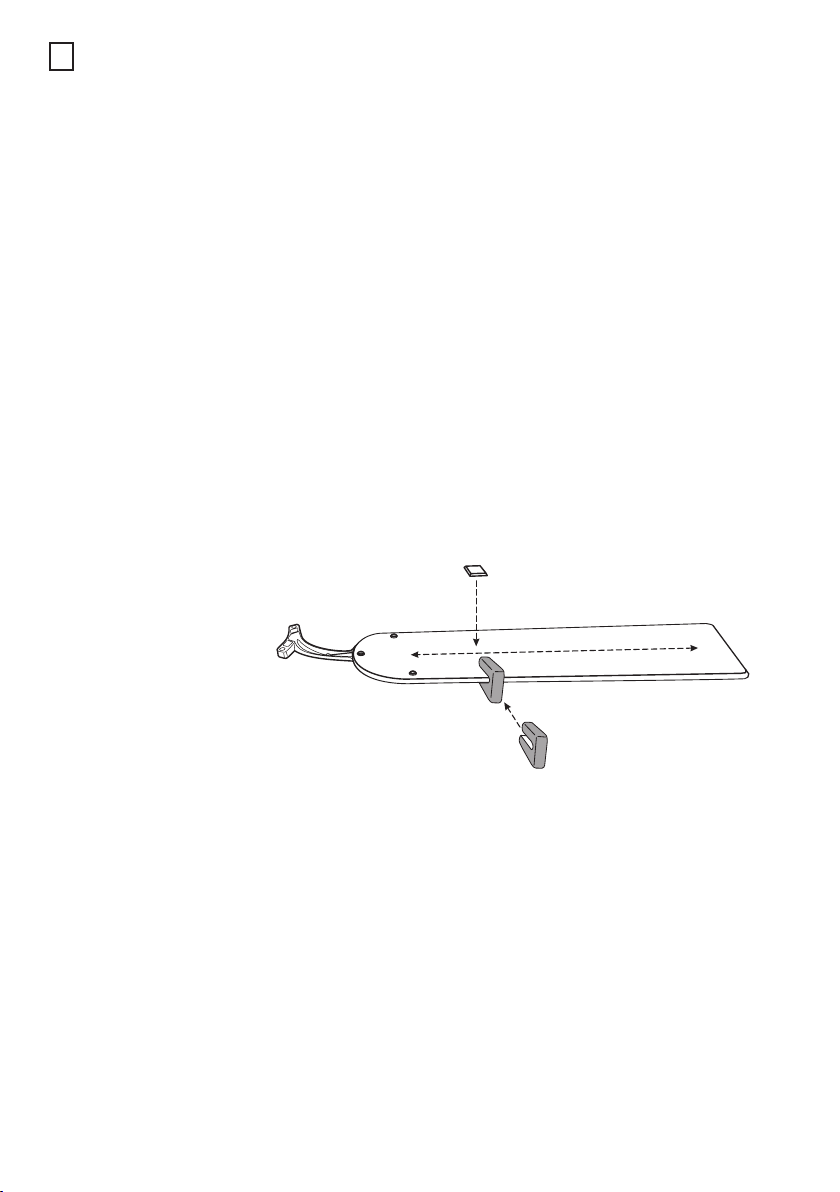

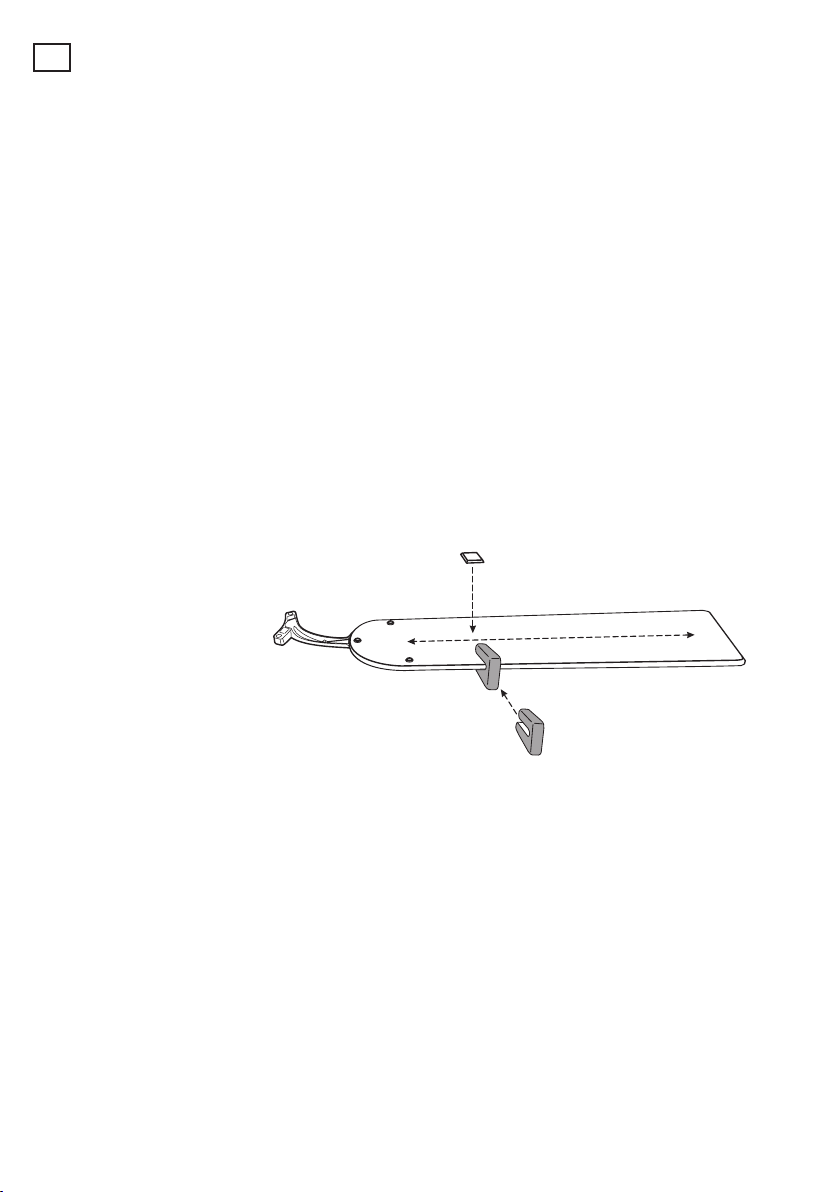

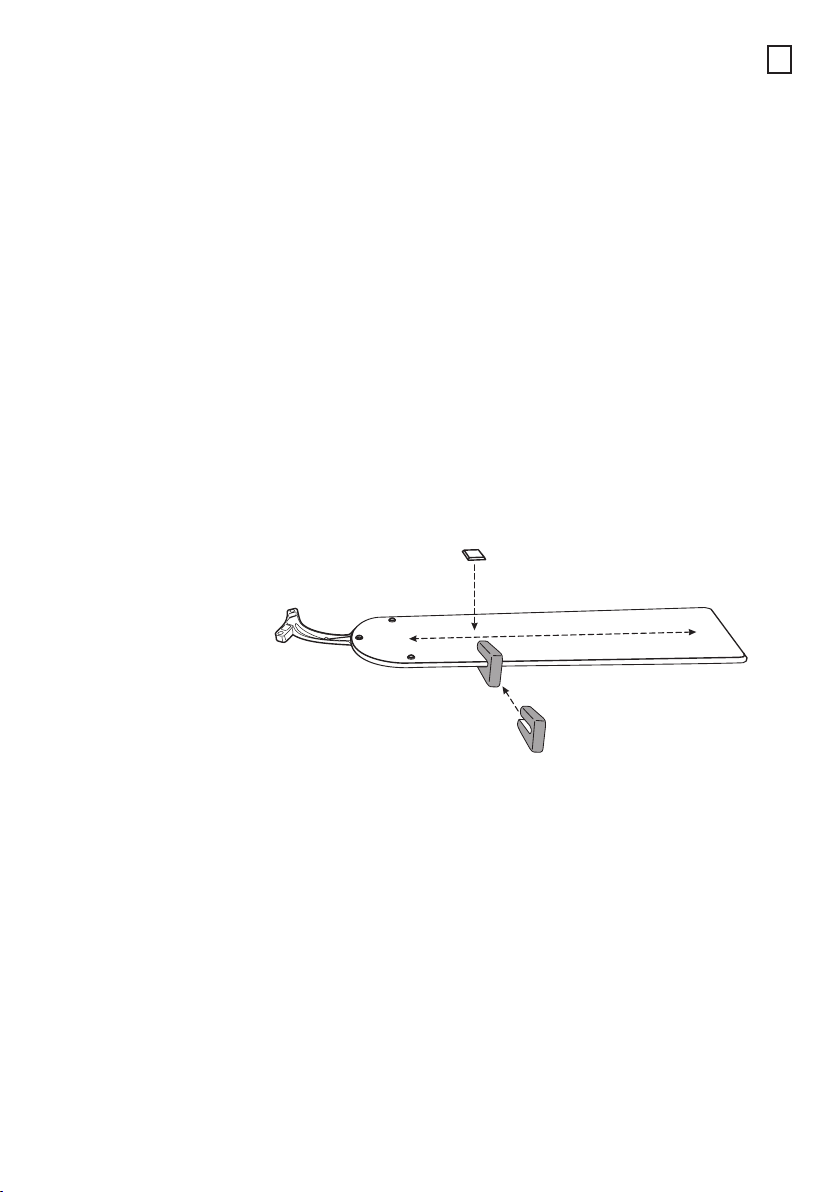

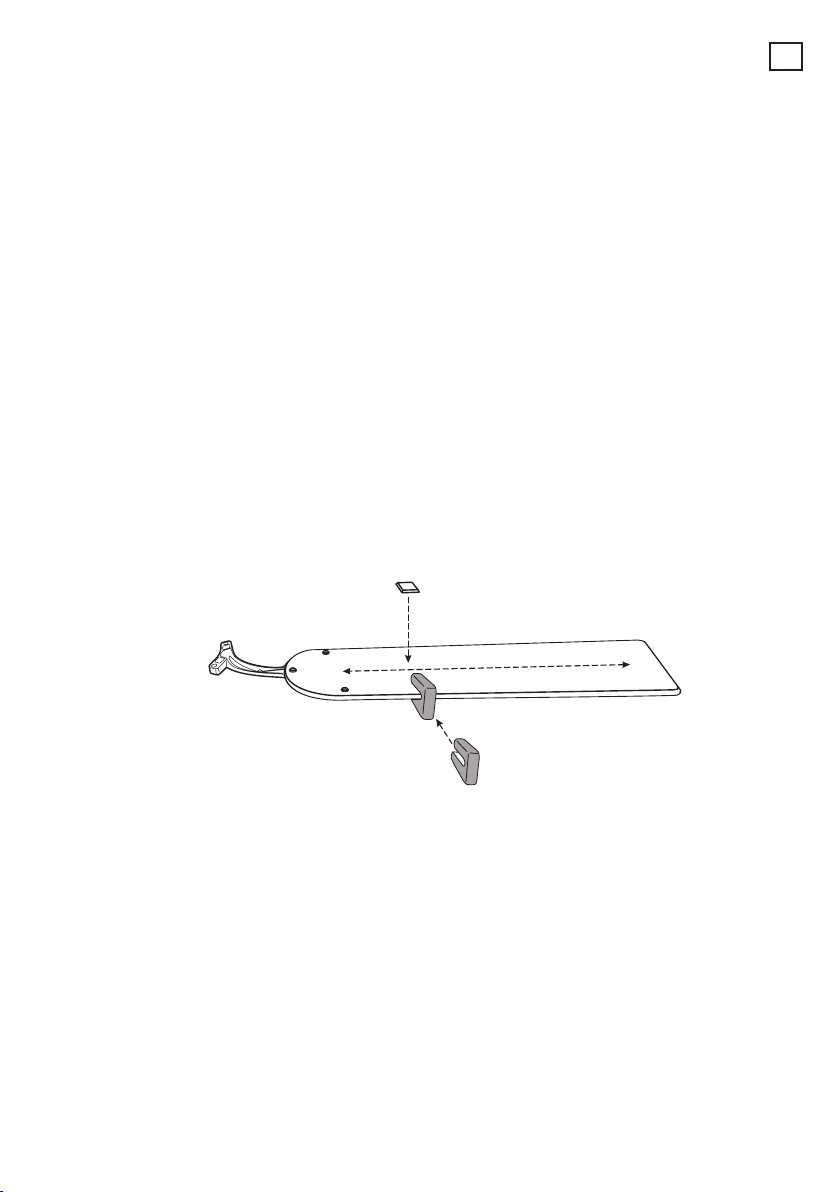

Die meisten Schwingungen entstehen, wenn einer der Flügel nicht mehr
auf die anderen ausgerichtet ist. Die Ausrichtung der Blätter kann leicht
mit Hilfe eines flachen Lineals festgestellt werden. Das Lineal senkrecht
an die Decke und zur Blattspitze ansetzen. Den Abstand zwischen Blattseite und Decke markieren. Drehen Sie die Blätter langsam per Hand und
nehmen Sie die gleichen Messungen an den anderen Blättern vor. Wenn
eines der Blätter nicht richtig ausgerichtet ist, können Sie dies beheben,
indem Sie die Halterungen leicht nach oben oder unten drücken, um sie
auf die anderen auszurichten.
Überprüfen Sie, ob der Deckenhalter fest mit der Decke verankert ist.
8
