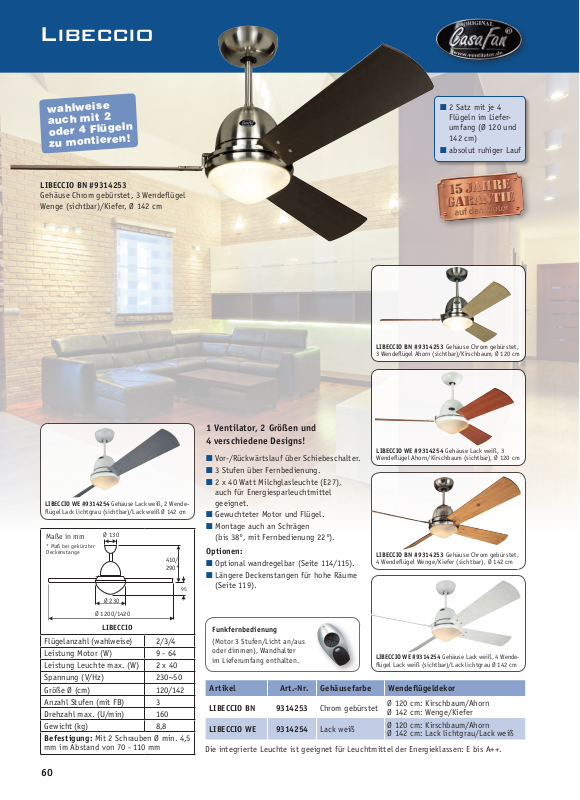

Libeccio

wahlweise
auch mit 2

oder 4 Flügeln
zu montieren!

LIBECCIO BN #9314253

Gehäuse Chrom gebürstet, 3 Wendeügel
Wenge (sichtbar)/Kiefer, Ø 142 cm

■ 2 Satz mit je 4

Flügeln im Liefer­umfang (Ø 120 und
142 cm)

■ absolut ruhiger Lauf

LIBECCIO BN #9314253 Gehäuse Chrom gebürstet,
3 Wendeügel Ahorn (sichtbar)/Kirschbaum, Ø 120 cm

LIBECCIO WE #9314254 Gehäuse Lack weiß, 2 Wende­ügel Lack lichtgrau (sichtbar)/Lack weiß Ø 142 cm

Maße in mm

* Maß bei gekürzter
Deckenstange

Ø 130

410/
290*

95

Ø 230

Ø 1200/1420

LIBECCIO

Flügelanzahl (wahlweise) 2/3/4
Leistung Motor (W) 9 - 64
Leistung Leuchte max. (W) 2 x 40
Spannung (V/Hz) 230~50
Größe Ø (cm) 120/142
Anzahl Stufen (mit FB) 3
Drehzahl max. (U/min) 160
Gewicht (kg) 8,8
Befestigung: Mit 2 Schrauben Ø min. 4,5

mm im Abstand von 70 - 110 mm

1 Ventilator, 2 Größen und
4 verschiedene Designs!

LIBECCIO WE #9314254 Gehäuse Lack weiß, 3

■ Vor-/Rückwärtslauf über Schiebeschalter.

■ 3 Stufen über Fernbedienung.

■ 2 x 40 Watt Milchglasleuchte (E27),

auch für Energiesparleuchtmittel
geeignet.

■ Gewuchteter Motor und Flügel.

■ Montage auch an Schrägen

(bis 38°, mit Fernbedienung 22°).

Optionen:

■ Optional wandregelbar (Seite 114/115).

■ Längere Deckenstangen für hohe Räume

(Seite 119).

Funkfernbedienung

(Motor 3 Stufen/Licht an/aus
oder dimmen), Wandhalter
im Lieferumfang enthalten.

Artikel Art.-Nr. Gehäusefarbe Wendeügeldekor

LIBECCIO BN 9314253 Chrom gebürstet

LIBECCIO WE 9314254 Lack weiß

Die integrierte Leuchte ist geeignet für Leuchtmittel der Energieklassen: E bis A++.

Wendeügel Ahorn/Kirschbaum (sichtbar), Ø 120 cm

LIBECCIO BN #9314253 Gehäuse Chrom gebürstet,
4 Wendeügel Wenge/Kiefer (sichtbar), Ø 142 cm

LIBECCIO WE #9314254 Gehäuse Lack weiß, 4 Wende­ügel Lack weiß (sichtbar)/Lack lichtgrau Ø 142 cm

Ø 120 cm: Kirschbaum/Ahorn
Ø 142 cm: Wenge/Kiefer

Ø 120 cm: Kirschbaum/Ahorn
Ø 142 cm: Lack lichtgrau/Lack weiß

60
