CasaFan EQ 20, EQ 30, EQ 35, EQ 40, EQ 50 User Manual [de]
...
L
ONG LIFE
30.000 h

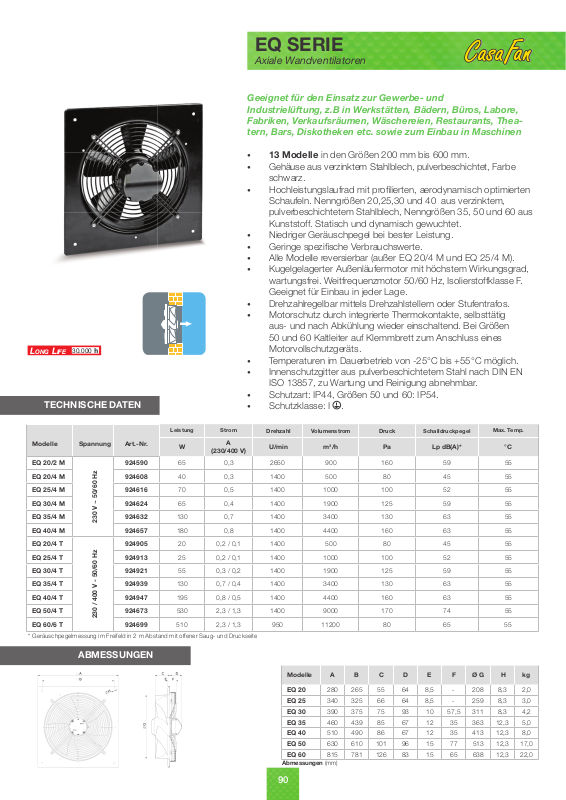

TECHNISCHE DATEN
EQ SERIE
Axiale Wandventilatoren
Geeignet für den Einsatz zur Gewerbe- und
Industrielüftung, z.B in Werkstätten, Bädern, Büros, Labore,
Fabriken, Verkaufsräumen, Wäschereien, Restaurants, Theatern, Bars, Diskotheken etc. sowie zum Einbau in Maschinen
• 13 Modelle in den Größen 200 mm bis 600 mm.
• Gehäuse aus verzinktem Stahlblech, pulverbeschichtet, Farbe
schwarz.
• Hochleistungslaufrad mit profi lierten, aerodynamisch optimierten
Schaufeln. Nenngrößen 20,25,30 und 40 aus verzinktem,
pulverbeschichtetem Stahlblech, Nenngrößen 35, 50 und 60 aus
Kunststoff. Statisch und dynamisch gewuchtet.
• Niedriger Geräuschpegel bei bester Leistung.
• Geringe spezifi sche Verbrauchswerte.
• Alle Modelle reversierbar (außer EQ 20/4 M und EQ 25/4 M).
• Kugelgelagerter Außenläufermotor mit höchstem Wirkungsgrad,
wartungsfrei. Weitfrequenzmotor 50/60 Hz, Isolierstoffklasse F.
Geeignet für Einbau in jeder Lage.
• Drehzahlregelbar mittels Drehzahlstellern oder Stufentrafos.
• Motorschutz durch integrierte Thermokontakte, selbsttätig
aus- und nach Abkühlung wieder einschaltend. Bei Größen
50 und 60 Kaltleiter auf Klemmbrett zum Anschluss eines
Motorvollschutzgeräts.
• Temperaturen im Dauerbetrieb von -25°C bis +55°C möglich.
• Innenschutzgitter aus pulverbeschichtetem Stahl nach DIN EN
ISO 13857, zu Wartung und Reinigung abnehmbar.
• Schutzart: IP44, Größen 50 und 60: IP54.
• Schutzklasse: I .
Leistung Strom
Modelle Spannung Art.-Nr.
EQ 20/2 M
EQ 20/4 M 924608 40 0,3 1400 500 80 45 55
EQ 25/4 M 924616 70 0,5 1400 1000 100 52 55
EQ 30/4 M 924624 65 0,4 1400 1900 125 59 55
EQ 35/4 M 924632 130 0,7 1400 3400 130 63 55
EQ 40/4 M 924657 180 0,8 1400 4400 160 63 55
EQ 20/4 T
EQ 25/4 T 924913 25 0,2 / 0,1 1400 1000 100 52 55
EQ 30/4 T 924921 55 0,3 / 0,2 1400 1900 125 59 55
EQ 35/4 T 924939 130 0,7 / 0,4 1400 3400 130 63 55
EQ 40/4 T 924947 195 0,8 / 0,5 1400 4400 160 63 55
EQ 50/4 T 924673 530 2,3 / 1,3 1400 9000 170 74 55
EQ 60/6 T 924699 510 2,3 / 1,3 950 11200 80 65 55
* Geräuschpegelmessung im Freifeld in 2 m Abstand mit offener Saug- und Druckseite
924590 65 0,3 2650 900 160 59 55
230 V ~ 50/60 Hz
924905 20 0,2 / 0,1 1400 500 80 45 55
230 / 400 V - 50/60 Hz
W
A
(230/400 V)
Drehzahl
U/min m
Volumenstrom Druck
3
/h Pa Lp dB(A)*
Max
Schalldruckpegel
Max. Temp.
ABMESSUNGEN
Modelle A B C D E F Ø G H kg
EQ 20 280 265 55 64 8,5 - 208 8,3 2,0
EQ 25 340 325 66 64 8,5 - 259 8,3 3,0
EQ 30 390 375 75 93 10 57,5 311 8,3 4,2
EQ 35 460 439 85 67 12 35 363 12,3 5,0
EQ 40 510 490 86 67 12 35 413 12,3 8,0
EQ 50 630 610 101 96 15 77 513 12,3 17,0
EQ 60 815 781 126 83 15 65 638 12,3 22,0
Abmessungen (mm)
°C
90
KENNLINIEN
EQ 20/2 M EQ 20/4 M - EQ 20/4 T
180
160
140
120
100
80
p [Pa]
60
40
20
0
0 100 200 300 400 500 600 700 800 900 1.000
q [m³/h]
EQ 25/4 M - EQ 25/4 T EQ 30/4 M - EQ 30/4 T
120
100
80
60
p [Pa]
40
20
0
0 100 200 300 400 500 600
q [m³/h]
100
80
60
40
p [Pa]
20
0
0 100 200 300 400 500 600
140
120
100
80
60
p [Pa]
40
20
0
0 200 400 600 800 1.000 1.200 1.400 1.600 1.800 2.000
q [m³/h]
q [m³/h]
EQ 35/4 M - EQ 35/4 T EQ 40/4 M - EQ 40/4 T
140
120
100
80
60
p [Pa]
40
20
0
0 500 1.000 1.500 2.000 2.500 3.000 3.500 4.000
q [m³/h]
180
160
140
120
100
80
p [Pa]
60
40
20
0
0 500 1.000 1.500 2.000 2.500 3.000 3.500 4.000 4.500 5.000
EQ 50/4 T EQ 60/6 T
180
160
140
120
100
80
p [Pa]
60
40
20
0
0 1.000 2.000 3.000 4.000 5.000 6.000 7.000 8.000 9.000 10.000
q [m³/h]
90
80
70
60
50
40
p [Pa]
30
20
10
0
0 2.000 4.000 6.000 8.000 10.000 12.000
q [m³/h]
q [m³/h]
ZUBEHÖR EQ WANDVENTILATOREN
Seite XX Seite XX Seite XX
Schutzgitter
druckseitig
Selbsttätige, motori-
sche und hand
Verschlussklappen
Seite XX
Aufbaurahmen für
wandbündigen
Einbau
Teleskop-
Wandhülsen
Seite XX Seite XX Seite XX
5-Stufen-
Transformatoren
Drehzahlsteller Temperaturregler
91
Seite XX
Thermostate
