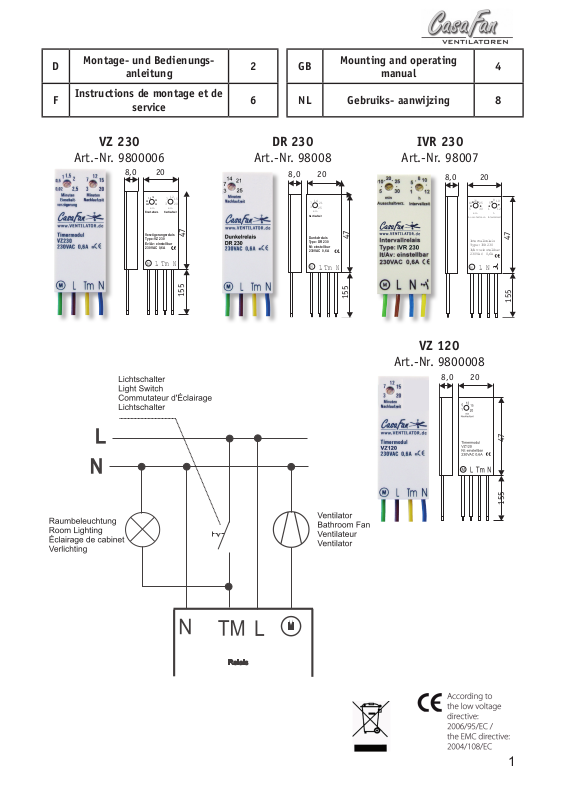

Page 1
Montage- und Be die nungs -
D
Instructions de montage et de
F
an lei tung
service
2 GB
Mounting and operating
manual
6 NL Gebruiks- aanwijzing 8
4
VZ 230
Art.-Nr. 9800006
8,0
1.5
1.0
0.5
0.02
min
Einschaltverz.
Verzögerungsrela is
Type:V Z 2 30
Ev/Av: einstellbar
230VAC 0,6A
M
DR 230
Art.-Nr. 98008
20
12
7
15
2.0
3
2.5
20
min
Nachlaufzeit
47
L
N
Tm
155
208,0
14
7
21
3
25
min
Nachlaufzeit
Dunkelrelais
Type:D R2 30
Nl: einstellbar
230VAC 0,6A
M
L
47
N
Tm
155
IVR 230
Art.-Nr. 98007
208,0
20
25
10
30
5
min
Ausschaltverz.
Intervallrelais
Type:IV R230
It/A v:einstellb ar
230VAC 0,6A
M
L
N
5
1
Intervallzeit
8
10
12
h
47
155
VZ 120
Art.-Nr. 9800008
208,0
47
155
1
Page 2
D
Über diese Bedienungsanweisung
Bevor Sie das CasaFan-Gerät benutzen, lesen Sie bitte die Bedienungsanweisung aufmerksam
durch. Bewahren Sie die Bedienungsanweisung griffbereit auf. Geben Sie den Regler nie ohne
Bedienungsanweisung an andere Personen weiter.
Zeichenerklärung:
Gefährliche elektrische Spannung
Warnt den Benutzer vor Schäden, die durch
elektrische Spannung verursacht werden
Technische Daten: VZ 230 VZ 120 DR 230 IVR 230
Spannung: 230 V, 50 Hz
Strom max. 0,6 A
Schutzklasse: IP65
Eigenverbrauch: 0,5 W
Einschaltverzögerung: 3 s - 2,5 m - 1 min Ausschaltverzögerung Nachlauf) 3 - 20 min 3 - 20 min 3 - 25 min 5 - 30 min
Maße 47 x 20 x 8 mm
Gewicht (kg): 0,014 kg
Achtung! Gerät darf nur vollständig montiert betrieben werden!
- Verpackungsmaterial umweltbewusst und außer Reichweite von Kindern entsorgen.
Montage

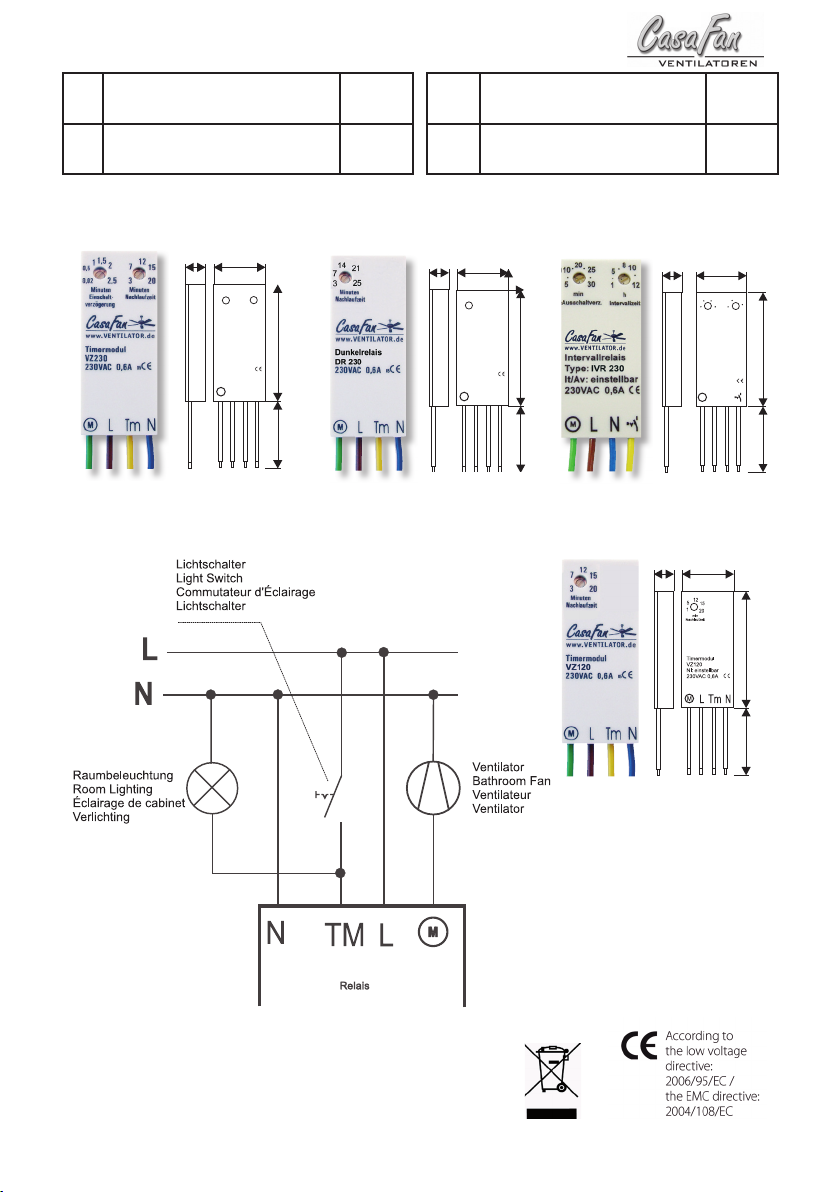

Gehen Sie nach der Schaltbild auf Seite 1 vor.
Alle in dieser Anweisung enthaltenen Sicherheits- und Vorsichtsmaßnahmen können
nicht jede Gefahrensituation im Umgang mit elektrischer Spannung beschreiben. Sie
ersetzen ein vernünftiges Vorgehen und Vorsicht, welche Sie bei Inbetriebnahme und
während des Betriebes eines Elektrogerätes berücksichtigen müssen, nicht.
Beim Einsatz jeglicher Elektrogeräte sind einige Grundregeln stets zu beachten, darunter im Einzelnen:
Achtung
Besonderer Hinweis für den Benutzer.
Allgemein
- Die Spannungsangabe auf dem Typenschild muss mit der vorhandenen Netzspannung übereinstimmen.
- Das Hausnetz muss geerdet sein!
Wichtig
Für den elektrischen Anschluss des Gerätes wird empfohlen sich an einen spezialisierten Fach-
mann zu wenden.
- Vor Zugang an den Anschluss muss der Strom allpolig abgestellt werden. Der Netzanschluss, an
welchen Sie angeschlossen sind, muss den geltenden Normen entsprechen. Der Festanschluss
muss mit einer Allpol-Trennung mit Kontaktabstandsöffnung von mindestens 3 mm versehen
sein. Wir empfehlen, den Anschluss von einem qualifizierten Elektriker vornehmen zu lassen.
Der Ventilator muss richtig geerdet sein. Vor Inbetriebnahme die Montage sowie alle elektrischen
Anschlüsse überprüfen, um jegliche Fall-, Feuer- oder Elektroschock-Gefahr zu verhindern.
2
Page 3
Allgemein:
Nachlaufrelais schalten einen Verbrauch, z.B.
einen Ventilator im Badezimmer, WC, Küche,
Keller- und Hobbyräumen, bei Dia- und Filmprojektoren.
- Geeignet für alle Elektroverbraucher bis 140W.
Die Bauform erlaubt einen platzsparenden Einbau
in Schalter- bzw. Verteilerdosen.
- Betriebsspannung: 180 - 260 V 50/60 Hz
- Schaltleistung: 138W (0,6A )
- Schaltspannung: 230 VAC
- Eigenverbrauch: 0,5W bei 230V
- Anschluss: Schaltlitzen 0,5mm² 150mm
- Das Relais ist am Motorausgang rückspannungsfest
Dunkelrelais DR230
Das Dunkelrelais DR230 ist ein Standardrelais
mit einstellbarer Ausschaltverzögerung. Eingesetzt wird das Relais in Bädern, bei denen ein
spürbarer und unangenehmer Luftzug entsteht,
oder die Lautstärke des Lüfters zum Störfaktor
wird. Die Ventilator wird erst nach dem Ausschalten der Beleuchtung für die eingestellte
Nachlaufzeit eingeschaltet. Beleuchtungsschaltung unter 1 Minute bleiben unberücksichtigt.
Funktion: Der Ausgang M wird vom SchalterEingang Tm 230V nach 1 Minute verzögert vorbereitet. Aktiv wird der Ausgang M erst, wenn
Tm - Eingang spannungslos wird (Licht aus).
Das heißt der Lüfter arbeitet nur in der Nachlauffunktion. Wird Tm während des Nachlaufs
aktiviert schaltet der Lüfter aus.
Verzögerungsrelais VZ120
Das VZ120 schaltet Verbraucher (z.B. Ventilatoren) für eine voreingestellte Zeit (3 – 20 Minuten) ein. Der Nachlauf kann auch über einen
Taster ausgelöst werden. Funktion: Der Ausgang
M wird vom Schalter-Eingang Tm 230V direkt
eingeschaltet. Wird der Tm - Eingang spannungslos, schaltet der Ausgang nach Ablauf der
eingestellten Ausschaltverzögerung ab. Wird
während der Nachlaufzeit das Relais wieder eingeschaltet beginnt die Nachlaufzeit von vorne.
Verzögerungsrelais VZ230
Die Einschaltverzögerung ist von 3s – 2,5 min
einstellbar. Nicht über Taster ansteuerbar. Die
Auslösung erfolgt z.B. über die Raumbeleuch-
tung. Funktion: Der Ausgang M wird vom
Schalter-Eingang 230V einschaltverzögert
3s-2,5 Minuten eingeschaltet. Wird der S Eingang spannungslos, schaltet der Ausgang
nach Ablauf der eingestellten Ausschaltverzögerung 3-20 Minuten ab.
Intervall-Relais IVR230
Das Interval-Relais ist ein Ausschaltverzögerungsrelais mit Intervalsteuerung. Die
Relais werden zur Zwangsentlüftung eingesetzt. Dadurch werden Feuchteschäden und
Geruchsbildung vermieden. Die 12 Stunden
Intervalzeit ermöglichen eine völige Nachtruhe (Hotelbetrieb) und die Räume werden
bei Nichtbenutzung 2 x täglich entlüftet. Mit
der stufenlos einstelbaren Interval- bzw. Ausschaltverzögerung kann vor Ort die erforderliche Entlüftungszeit eingestelt werden. Durch
die schmale Bauform kann jedes herkömmliche Nachlaufrelais ersetzt werden.
Funktion: Mit dem Anlegen der Versorgungsspannung beginnt der Intervalbetrieb. Der
Verbraucher schaltet automatisch nach dem
eingestellten Interval-Zyklus ein, und schaltet
nach der eingestellten Ausschaltverzögerung
wieder aus. 230V am Tm Eingang unterbricht
den Intervalzyklus und schaltet den Verbraucher direkt ein. Wird danach der Tm Eingang
spannungslos ist der M Ausgang noch über die
eingestellte Ausschaltverzögerung aktiv. Nach
Ablauf der Ausschaltverzögerung wird der Interalzyklus neu gestartet. Intervall: 1 – 12
Stunden Ausschaltverzögerung.
Garantie
Zwei Jahre ab Lieferdatum auf Herstellungsfehler. Bei Eingriffen in das Gerät erlischt die
Werksgarantie.
Wartung
In Prinzip sind die Regler wartungsfrei. Bei
leichter Verschmutzung: Reinigen mit einem
trockenen oder leicht feuchten Tuch. Bei erheblicher Verschmutzung: Reinigen mit nichtaggressivem Reiniger. Achtung: Es dürfen
keine Flüssigkeiten in das Relais eindringen.
Nur einschalten, wenn der Regler komplett
getrocknet ist.
D
3
Page 4
GB
About this operating instructions
Before using the CasaFan regulator, read the operating instructions carefully. Keep the operating instructions within reach. Never pass the fan onto another person without the operating
instructions.
Explanation of symbols:
Dangerous electric voltage
Warn the user of the dangers caused by
electricity
Technical data: VZ 230 VZ 120 DR 230 IVR 230
Mains voltage: 230 V, 50 Hz
Power: Power: 0,6 A
Protection clas: IP65
Consumption of auxiliaries 0,5 W
Start delay: 3 s - 2,5 m - 1 min Run-on (switch off delay) 3 - 20 min 3 - 20 min 3 - 25 min 5 - 30 min
Measure: 47 x 20 x 8 mm
Weight: 0,014 kg
Caution! Only operate the unit when completely assembled!
- Dispose of packaging taking the environment into account and keep out of the reach of
children.
Assembly
Please proceed as per wiring instructions on page 1.
When dealing with electricity, just conforming to all the safety and precautionary
measures can not describe every danger situation. They do not replace sensible procedures and care, which you have to take into account when first initiating and then
running your fan.
When using any electric units, several basic rules have to always followed, as detailed
below:
General
- The voltage details on the nameplate are to conform with the available mains voltage.
- The building mains must be earthed!
Important
- It is recommended that a specialist electrician is used for making the electrical connection
to your controller.
Safety instructions
Before accessing the connection, all current carrying conductors are to be isolated.
The mains connections to which you are connected is to comply with current specifications.
The fixed wire connection is to be provided with a multi-pole isolator with contact gaps of at
least 3 mm. We recommend that the connection be made by a qualified electrician.
The fan is to be correctly earthed. Before first using the setup, all electrical connections are to
be checked in order to prevent any fall, fire or electric shock.
Careful
Particular note for the user.
4
Page 5
General:
For fan run-on in WCs, bathrooms, kitchens,
workrooms and cellars, slide and film projectors
etc.
- Suitable for all electrical consumers up to 140W.
The design allows space-saving fitting in
switch and junction boxes.
- Operating voltage: 180 - 260 V 50/60 Hz
- Switching capacity: 138W (0.6A)
- Switching voltage: 230V AC
- Self consumption: 0.5W at 230V
- Connection: 0.5mm2 150mm stranded wire
- The relay is protected against reverse voltage at the
motor output
DR230 Dark-activated Timer Relay
The DR230 dark-activated relay is a standard relay with adjustable switch-off delay. The relay is
used in bathrooms in which there is a noticeable and unpleasant draft or the noise of the fan
is a disturbance. The ventilator is only switched
on for the pre-set period once the lights are
switched off. If the lights are switched on for
less than 1 minute, the relay is not activated.
Operation: output M is prepared by switch input
Tm 230V with a delay of 1 minute. Output M
only becomes active when input Tm is voltagefree (lights off). This means that the fan only
works in delay mode. If Tm is activated during
the time-lag, the fan switches off.
GB
Once the switch input is voltage-free, the
output switches off at the end of the pre-set
switch-off delay of 3-20 minutes.
IVR230 Interval Relay/Timer
The interval relay is a switch-off delay relay
with interval control. The relays are used
for forced ventilation. This prevents damage
from moisture and the build-up of unpleasant
odours. The 12 hour interval period means
that it does not have to run at night (hotel
operation) and rooms are ventilated twice a
day when they are not being used. With the
continuously adjustable interval or switch-off
delay, the required ventilation period can be
set in situ. The narrow design means that it
can replace any standard delay relay.
Operation: when the supply voltage is connected, interval operation begins. The electrical consumer switches on automatically
after the pre-set interval cycle and switches
off again after the pre-set switch-off delay.
230V at the Tm input interrupts the interval
cycle and switches the electrical consumer
on directly. Once the Tm input then becomes
voltage-free, the M output remains active for
the period of the pre-set switch-off delay. At
the end of the switch-off delay, the interval
cycle begins again.
Interval: 1-12 hour switch-off delay
VZ120 Timer/Delay Relay
The VZ120 switches on electrical consumers
(e.g. ventilators) for a pre-set period (3 - 20
minutes). The time-lag can also be triggered by
a button. Operation: output M is directly switched on by switch input Tm 230V. Once input
Tm is voltage-free, the output switches off at
the end of the pre-set switch-off delay. If the
relay is switched on again during the time-lag
period, the switch-off delay begins again from
the start.
VZ230 Timer/Delay Relay
The switch-on delay can be adjusted from 3s
- 2.5 mins. Cannot be controlled by button. It
is triggered by the room lighting, for example.
Operation: output M is switched on by the 230V
switch input with a delay of 3s - 2.5 minutes.
Warranty
One year from delivery date against defects
in manufacturing. Any modifications or alterations to the product relieve the manufacturer
of all responsibility.
Maintenance
In normal conditions the controllers are maintenance-free. If soiled clean with dry or dampish cloth. In case of heavy pollution clean
with a non-aggressive product. In these circumstances the controller should be disconnected from the mains.
5
Page 6
FR
A propos du mode d’emploi
Lisez attentivement le mode d’emploi avant d’utiliser l´appareil CasaFan. Conservez-le à portée
de la main. Ne donnez jamais le ventilateur à une autre personne sans son mode d’emploi.
Explication des symboles:
Tension électrique gratuite
Met en garde l’utilisateur des dommages
imputables à la tension électrique
Caractéristiques techniques: VZ 230 VZ 120 DR 230 IVR 230
Tension nominale: 230 V, 50 Hz
Puissance: 0,6 A
Classe de protection: IP65
Consumption of auxiliaries 0,5 W
Temps de démarrage: 3 s - 2,5 m - 1 min Durée de fonctionnement 3 - 20 min 3 - 20 min 3 - 25 min 5 - 30 min
Cotes: 47 x 20 x 8 mm
Poids: 0,014 kg
Attention! L’appareil ne doit être utilisé qu’entièrement assemblé !
- Débarrassez-vous de l’emballage dans le respect de notre environnement et de manière à ce
qu’il reste en dehors de la portée des enfants..
Montage
Veuillez suivre les instructions de schéma de câblage a page 1.
Toutes les mesures de sécurité contenues dans ces instructions ne peuvent pas décrire
toutes les situations de risques en liaison avec l’utilisation de la tension électrique.
Elles ne peuvent remplacer l’approche et la prudence raisonnables requise dans la mise
en service et l’utilisation de votre ventilateur.
L’utilisation de tout type d’appareillage électrique implique quelques règles de base à respecter
systématiquement qui sont, entre autres :
Attention
Remarque particulière à l’intention de
l’utilisateur.
Generale
- La tension indiquée sur la plaque signalétique doit correspondre à la tension secteur effective.
- Le réseau électrique domestique doit être mis à la terre !
Important
Nous recommandons de recourir aux services d’un spécialiste pour procéder au branchement
électrique de ce ventilateur.
Consignes de sécurité
L’électricité doit être coupée au niveau de tous les pôles avant tout accès à la connexion. Le
raccordement au réseau par lequel vous êtes relié doit répondre aux normes en vigueur. Le
raccordement fixe doit être doté d’une séparation de tous les pôles avec une distance entre les
contacts d’au moins 3 mm. Nous vous recommandons de confier la réalisation du branchement
à un électricien qualifié. .
6
Page 7
Généralités :
- Convient pour tous les consommateurs
électriques jusqu‘à 140 W. La forme de
construction permet un montage peu encombrant dans les boîtiers de commutation ou de
distribution.
- Tension de service : 180 à 260 V, 50/60 Hz
- Puissance de commutation : 138 W (0,6 A)
- Tension de commutation : 230 V ca
- Consommation propre : 0,5 W sous 230 V
- Raccordement: fil à brins multiples 0,5 mm², 150 mm
7. Relais protégé contre tension de retour sur
la sortie du moteur.
Relais crépusculaire DR230
Le relais crépusculaire DR230 est un relais standard avec temporisation de coupure réglable.
Ce relais est utilisé dans les locaux où il se produit un courant d‘air perceptible et désagréable
ou bien où l‘intensité sonore du ventilateur est
gênante. Le ventilateur n‘est mis en service
qu‘après extinction de l‘éclairage, pendant la
durée sélectionnée de fonctionnement retardé.
La mise en service de l‘éclairage pendant moins
d‘une minute n‘est pas prise en compte.
Fonctionnement: la sortie M est préparée après
une temporisation d‘une minute par l‘entrée
du commutateur Tm 230 V. La sortie M n‘est
activée que lorsque l‘entrée Tm est mise hors
tension (extinction de la lumière). Cela
signifie que le ventilateur ne fonctionne que
pendant la période de fonctionnement retardé.
Si l‘entrée Tm est activée pendant la période de
fonctionnement retardé, le ventilateur s‘arrête.
FR
exemple par l‘éclairage du local.
Fonctionnement : la sortie M est mise en service
par l‘entrée du commutateur 230 V, avec une
temporisation de 3 s à 2,5 mn. Lorsque l‘entrée
S est mise hors tension, la sortie est coupée
après écoulement de la temporisation de coupure de 3 à 20 minutes.
Relais à intervalles IVR230
Le relais à intervalles est un relais à temporisation de coupure avec commande à intervalles.
Ces relais sont utilisés pour la ventilation forcée.
On évite ainsi les problèmes d‘humidité et les
mauvaises odeurs. L‘intervalle de 12 heures permet un repos nocturne absolu (hôtellerie) tout
en ventilant 2 fois par jour les locaux inutilisés.
Le réglage en continu de l‘intervalle et de la temporisation de coupure permet de régler sur place
la période de ventilation nécessaire. La forme de
construction étroite permet de remplacer tous les
relais courants à fonctionnement retardé.
Fonctionnement : la mise sous tension commande le début du fonctionnement intermittent.
Le consommateur est mis en marche automatiquement après le cycle d‘intervalle sélectionné
et est mis hors service après la temporisation de
coupure réglée. Une tension de 230 V à l‘entrée
Tm interrompt le cycle d‘intervalle et active directement le consommateur. Ensuite, si l‘entrée
Tm est mise hors tension, la sortie M reste activée pendant la temporisation de coupure réglée. À la fin de la temporisation de coupure, le
cycle d‘intervalle est relancé. Intervalle : 1 à 12
heures Temporisation de coupure.
Relais temporisateur VZ120
Le relais VZ120 met des consommateurs (par exemple ventilateurs) en service pendant une
durée prédéterminée (3 à 20 minutes). Le fonctionnement retardé peut également être commandé par un bouton. Fonctionnement : la sortie
M est commutée directement par l‘entrée Tm 230
V. Lorsque l‘entrée Tm est mise hors tension, la
sortie est coupée après écoulement de la durée
de temporisation de coupure. Si le relais est réenclenché pendant la durée de fonctionnement
retardé, le décompte du temps repart à zéro.
Relais temporisateur VZ230
La temporisation de commande est réglable
entre 3 s et 2,5 mn. Pas de commande par
bouton. Le déclenchement est effectué par
Garantie
Deux ans après date de fabrication. Toutes modifications ou détériorations du produit met un
terme à cette garantie et dégage le fabricant de
toute responsabilité.
Entretien
En principe, les variateurs sont libre d‘entretien.
En cas de saleté légère, nettoyer le variateur
avec une toile sec ou légèrement humide. En
cas de saleté lourde : nettoyer avec des produits etmoyens non-agressives. A l‘occasion de
cettes traveaux, le variateur est à couper complètement du réseau. Faites attention que des
liquides n‘entrent pas dans le variateur. Raccorder le réseau seulement quand le variateur est
complètement sèché.
7
Page 8
NL
Over de gebruiksaanwijzing:
Lees deze gebruiksaanwijzing zorgvuldig door, alvorens de CasaFan in gebruik te nemen. Bewaar deze gebruiksaanwijzing tevens op een handige plek. Geef de ventilator nooit zonder de
gebruiksaanwijzing aan anderen .
Verklaring van de gebruikte symbolen:
Gevaarlijke elektrische spanning
Waarschuwt de gebruiker voor schades, die
het gevolg zijn van elektrische spanning.
Opgelet: aandachtspunt voor de gebruiker.
Technische gegevens: VZ 230 VZ 120 DR 230 IVR 230
Nominale spanning: 230 V, 50 Hz
Vermogen: 0,6 A
Beschermingsklasse: IP65
Zelfconsumptie: 0,5 W
Inschakelvertraging: 3 s - 2,5 m - 1 min Uitschakelvertraging: 3 - 20 min 3 - 20 min 3 - 25 min 5 - 30 min
Afmetingen:
Weight (kg): 0,014 kg
Let op! Het apparaat mag alleen in volledig gemonteerde toestand worden gebruikt!
- Voer het verpakkingsmateriaal op een milieuvriendelijke manier af en zorg dat het voor kinderen onbereikbaar is.
Installatie Ga na montage-instructies verder op bladzijde 1 van deze gebruiksaanwijzing.
Al de in deze gebruiksaanwijzing opgenomen veiligheids- en voorzorgsmaatregelen kunnen niet iedere denkbare gevarensituatie in de omgang met elektrische spanning beschrijven. Ze kunnen daarom nooit zoveel bescherming bieden als uw eigen verstandige
gedrag en voorzichtigheid, die u bij de ingebruikname en het dagelijks gebruik van uw
ventilator dient te bezigen.
Bij het gebruik van ieder elektrotechnisch apparaat dienen bepaalde grondregels in acht te worden genomen, waaronder in het bijzonder de volgende:
Algemeen
- De spanningsindicatie op het typenplaatje dient met de aanwezige netspanning overeen te komen.
Uw elektriciteitsnet dient geaard te zijn.
- Het apparaat mag alleen in volledig gemonteerde toestand worden gebruikt!
Belangrijk!
Wij raden u aan, de elektrische aansluiting van uw ventilator door een erkende vakman te laten
uitvoeren.
Veiligheidsinstructies
Vóór toegang tot de aansluiting dient de stroom op beide polen te worden afgesloten. Uw
netaansluiting dient aan de geldende normen te voldoen. De vaste aansluiting dient van een
dubbelpolige scheiding met open contactafstand van minimaal 3 mm te zijn voorzien. Wij raden
aan, de aansluiting door een erkend elektrotechnicus te laten uitvoeren.
Let op!
Besonderer Hinweis für den Benutzer.
47 x 20 x 8 mm
8
Page 9
Algemeen:
- Geschikt voor alle elektrische verbruikers tot
140W. Door de constructie is een plaatsbesparende inbouw in schakelaar- of verdeeldozen
mogelijk.
- Bedrijfsspanning: 180-260V 50/60Hz
- Schakelvermogen: 138W (0,6A)
- Schakelspanning: 230V wisselstroom
- Eigen verbruik: 0,5W bij 230V
- Aansluiting: schakeldraden 0,5mm² 150mm
- Het relais is bestand tegen tegenspanning
op de motoruitgang.
Donkerrelais DR230
Het donkerrelais DR230 is een standaardrelais
met instelbare uitschakelvertraging. Het relais
wordt ingezet in badkamers waar een merkbare en onaangename tocht ontstaat, of waar
de geluidsproductie van de ventilator een storende factor zou zijn. De ventilator wordt pas
na uitschakelen van de verlichting ingeschakeld voor de ingestelde nalooptijd. Inschakelen van de verlichting gedurende minder
dan 1 minuut wordt genegeerd.
Werking: de uitgang M wordt door schakelaaringang Tm 230V na 1 minuut vertraagd voorbereid. De uitgang M wordt pas actief,
wanneer de Tm-ingang spanningsloos wordt
(licht uit). De ventilator heeft dus alleen een
naloopfunctie. Als Tm tijdens de naloop wordt
geactiveerd schakelt de ventilator uit.
Vertragingsrelais VZ120
De VZ120 schakelt verbruikers (bv. ventilatoren) gedurende een vooraf ingestelde tijd
(3-20 minuten) in. De naloop kan ook met
een toets in werking worden gesteld. Werking:
de uitgang M wordt door de schakelaaringang
Tm 230V direct ingeschakeld. Als de Tm-ingang spanningsloos wordt, wordt de uitgang
na afloop van de ingestelde uitschakelvertraging uitgeschakeld. Als het relais tijdens de
nalooptijd weer wordt ingeschakeld, begint de
nalooptijd van voren af aan.
Vertragingsrelais VZ230
De inschakelvertraging is instelbaar van 3
seconden tot 2,5 minuten. Niet aanstuurbaar
via een toets. De inwerkingstelling vindt bij-
voorbeeld plaats via de verlichting van de betreffende ruimte. Werking: de uitgang M wordt
door schakelaaringang 230V ingeschakeld met
een vertraging van 3 seconden tot 2,5 minuten.
Als de S-ingang spanningsloos wordt, wordt de
uitgang uitgeschakeld na afloop
van de ingestelde uitschakelvertraging van 3-20
minuten.
Intervalrelais IVR230
Het intervalrelais is een uitschakelvertragingsrelais met intervalregeling. Het relais wordt
toegepast voor gedwongen ventilatie. Daardoor
wordt schade door vocht en vorming van luchtjes voorkomen. Door de intervalduur van 12 uur
kan een ongestoorde nachtrust worden bewerkstelligd (bijvoorbeeld in hotels) en de ruimtes
worden twee maal daags geventileerd, ook als
ze niet worden gebruikt. Met de traploos instelbare intervalresp. uitschakelvertraging kan ter
plaatse de noodzakelijke ventilatieduur worden
ingesteld. Door de smalle constructie kan het relais worden gebruikt om ieder gebruikelijk relais
tevervangen. Werking: het intervalbedrijf begint
zodra de stroomvoorziening wordt ingeschakeld.
De verbruiker wordt automatisch ingeschakeld
na de ingestelde intervalcyclus, en wordt weer
uitgeschakeld na de ingestelde uitschakelvertraging. Door een spanning van 230V op de Tmingang wordt de intervalcyclus onderbroken en
wordt de verbruiker direct ingeschakeld. Wanneer
de Tm-ingang daarna spanningsloos wordt,
is de M-uitgang nog actief via de ingestelde
uitschakelvertraging. Na afloop van de uitschakelvertraging wordt de intervalcyclus opnieuw
gestart. Interval: 1-12 uur uitschakelvertraging.
Garantie
Een jaar na leveringsdatum. Het aanbrengen van
wijzigingen aan het product ontslaat de fabrikant van elke verantwoordelijkheid.
Onderhoud
In principe zijn de regelaars onderhoudsvrij. In
geval van lichte bevuiling reinigen met een droge of licht vochtige doek. Bij zware bevuiling
reinigen met een niet-agressief product. Hierbij
dient de regelaar volledig van het net gescheiden
te worden.
9
Page 10
D
ACHTUNG
Dieses Gerät entspricht der EG-Richtlinie 2002/96/EG. Das Symbol mit der durchgestrichenen
Abfalltonne am Gerät bedeutet, dass das Gerät nach seiner Aussonderung nicht im Haushaltsmüll
entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronikgeräte oder beim
Kauf eines gleichwertigen Neugerätes beim Händler abzugeben ist.
Der Benutzer hat Sorge zu tragen, dass das Gerät nach seiner Aussonderung an einer geeigneten Sammelstelle abgegeben wird. Ein Nichtbeachten dieser Vorschrift ist gemäß der geltenden Abfallordnung strafbar. Das geeignete Sortieren von Abfall und nachfolgende Recyceln
des aussortierten Gerätes zur umweltverträglichen Entsorgung trägt zum Schutz von Umwelt und
Gesundheit bei und dient der Wiederverwendung der recyclingfähigen Materialien, aus denen das
Gerät besteht. Für detailliertere Informationen bezüglich der verfügbaren Sammelsysteme wenden Sie sich an lhre örtliche Behörde oder an den Händler, bei dem Sie das Gerät gekauft haben.
Die Hersteller und Importeure kommen ihrer Verpflichtung zum umweltfreundlichen Recycling,
Verarbeiten und Entsorgen sowohl direkt als auch durch Teilnahme an einem Kollektivsystem (in
Deutschland Stiftung EAR) nach.
GB
IMPORTANT
This product conforms to EU Directive 2002/96/EC. This appliance bears the symbol of the
barred waste bin. This indicates that, at the end of its useful life, it must not be disposed of
as domestic waste, but must be taken to a collection centre for waste electrical and electronic
equipment, or returned to a retailer on purchase of a replacement.
It is the user‘s responsibility to dispose of this appliance trough the appropriate channels at
the end of its useful life. Failure to do so may incur the penalties established by laws governing
waste disposal. Proper differential collection, and the subsequent recycling, processing and
environmentally compatible disposal of waste equipment avoids unnecessary damage to the
environment and possible related health risks, and also promotes recycling of the materials used
in the appliance. For further information on waste collection and disposal, contact your local
waste disposal service, or the shop from which you purchased the appliance. Manufacturers and
importers fulfil their responsibilities for recycling, processing and environmentally compatible
disposal either directly or by participating in collective systems.
Page 11
FR
ATTENTION
Ce produit est conforme à la directive EU 2002/96/EC. Le symbole représentant une poubelle
barrée présent sur l‘appareil indique qu‘à la fin de son cycle de vie, il devra être traité séparément
des déchets domestiques. Il devra donc être confié à un centre de collecte sélective pour appareils électriques et électroniques ou rapporté au revendeur lors de l‘achat d‘un nouvel appareil.
L‘utilisateur est responsable de la remise de l‘appareil usagé aux structures de collecte compétentes sous peine des sanctions prévues par la législation sur l‘élimination des déchets.
La collecte sélective réalisée avant le recyclage, le traitement et l‘élimination compatible avec
l’environnement de l‘appareil usagé contribue à éviter les nuisances pour l’environnement et
pour la santé et favorise le recyclage des matériaux qui composent le produit. Pour de plus amples informations concernant les systèmes de collecte existants, adressez-vous au service local
d‘élimination des déchets ou au magasin qui vous a vendu l‘appareil. Les fabricants et les importateurs optempèrent à leur responsabilité en matière de recyclage, de traitement et d‘élimination
des déchets compatible avec l’environnement directement ou par l’intermédiaire d‘un système
collectif.
NL
LET OP
Dit apparaat is conform de EU Richtlijn 2002/96/EC. Het symbool op het apparaat met de afvalbak met een kruis erdoor geeft aan dat het apparaat, aan het einde van de levensduur, niet
bij het huisvuil gezet mag worden maar ingeleverd moet worden bij een centrum voor gescheiden
afvalinzameling voor elektrische en elektronische apparaten of teruggegeven moet worden aan
de winkel op het moment van de aanschaf van een gelijkwaardig nieuw apparaat.
De gebruiker is verantwoordelijk voor het inleveren van het apparaat bij een daarvoor geschikt
inzamelingspunt, op straffe van sancties op basis van de heersende wetgeving inzake afvalverwerking. De adequate gescheiden inzameling ten einde het ingeleverde apparaat te kunnen
recyclen, behandelen en milieuvriendelijk tot afval te kunnen verwerken draagt bij aan het
voorkomen van mogelijk negatieve invloeden op het milieu en de gezondheid en bevordert de
recycling van materialen waaruit het apparaat is samengesteld. Voor nadere informatie over
de beschikbare afvalverwerkingssystemen kunt u contact opnemen met de plaatselijke afvalverwerkingsdienst, of bij de winkel waar u het apparaat heeft aangeschaft. De fabrikanten en
importeurs zijn verantwoordelijk voor de recycling, de behandeling en de milieuvriendelijke
afvalverwerking zowel direct. als door deeIname aan een collectief systeem.
Page 12
Produktänderungen, die der Verbesserung dienen, behalten wir uns ohne besondere Ankündigung vor.
CasaFan reserves the right to make improving changes on products on sale.
CasaFan se réserve d´apportertous changements susceptibles d´améliorer les produits en vente.
©CasaFan 2010
Loading...
