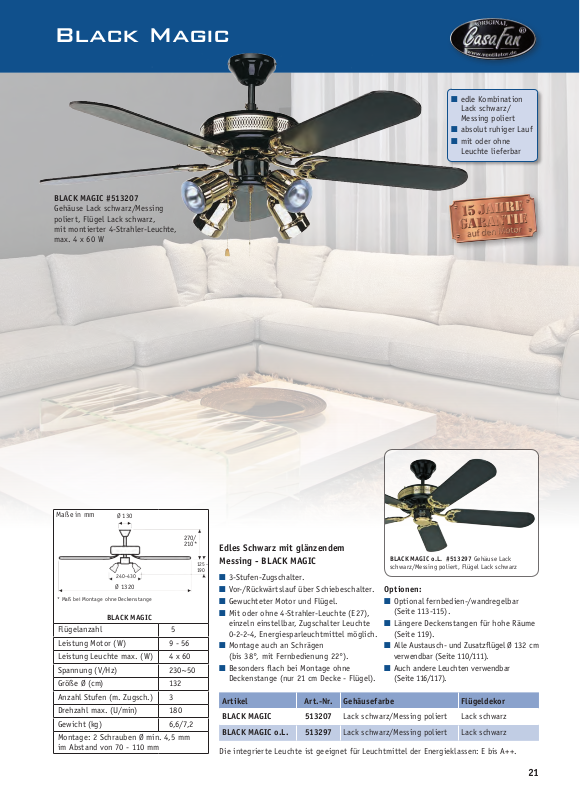

CasaFan Black Magic User Manual [de]

Black Magic

BLACK MAGIC #513207

Gehäuse Lack schwarz/Messing
poliert, Flügel Lack schwarz,
mit montierter 4-Strahler-Leuchte,
max. 4 x 60 W

■ edle Kombination

Lack schwarz/
Messing poliert

■ absolut ruhiger Lauf

■ mit oder ohne

Leuchte lieferbar

Maße in mm

* Maß bei Montage ohne Deckenstange

Ø 130

240-430

Ø 1320

BLACK MAGIC

270/
210*

Flügelanzahl 5
Leistung Motor (W) 9 - 56
Leistung Leuchte max. (W) 4 x 60
Spannung (V/Hz) 230~50
Größe Ø (cm) 132
Anzahl Stufen (m. Zugsch.) 3
Drehzahl max. (U/min) 180
Gewicht (kg) 6, 6/ 7, 2
Montage: 2 Schrauben Ø min. 4,5 mm

im Abstand von 70 - 110 mm

Edles Schwarz mit glänzendem
Messing - BLACK MAGIC

125 ­190

■ 3-Stufen-Zugschalter.

■ Vor-/Rückwärtslauf über Schiebeschalter.

■ Gewuchteter Motor und Flügel.

■ Mit oder ohne 4-Strahler-Leuchte (E27),

einzeln einstellbar, Zugschalter Leuchte
0-2-2-4, Energiesparleuchtmittel möglich.

■ Montage auch an Schrägen

(bis 38°, mit Fernbedienung 22°).

■ Besonders ach bei Montage ohne

Deckenstange (nur 21 cm Decke - Flügel).

Artikel Art.-Nr. Gehäusefarbe Flügeldekor
BLACK MAGIC 513207 Lack schwarz/Messing poliert Lack schwarz

BLACK MAGIC o.L. 513297 Lack schwarz/Messing poliert Lack schwarz

Die integrierte Leuchte ist geeignet für Leuchtmittel der Energieklassen: E bis A++.

BLACK MAGIC o.L. #513297 Gehäuse Lack
schwar z/Messing polier t, Flügel Lack schwarz

Optionen:

■ Optional fernbedien-/wandregelbar

(Seite 113-115).

■ Längere Deckenstangen für hohe Räume

(Seite 119).

■ Alle Austausch- und Zusatzügel Ø 132 cm

verwendbar (Seite 110/111).

■ Auch andere Leuchten verwendbar

(Seite 116/117).

21
