Cas PW-2, PW-2H, PW-5, PW-5H, PW-10 User manual [ru]

...
Download
Page 1
ВЕCЫ ЭЛЕКТРОННЫЕ НАСТОЛЬНЫЕ
ТИПА PW
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Page 2
СОДЕРЖАНИЕ:
4.1 ОБЩИЙ ВИД ВЕСОВ........................................................................................................................ 7
4.2 ДИСПЛЕЙ И КЛАВИАТУРА ........................................................................................................... 7
6.1 ВКЛЮЧЕНИЕ ВЕСОВ ...................................................................................................................... 9
6.2 УСТАНОВКА НУЛЯ ....................................................................................................................... 10
6.3 ВЗВЕШИВАНИЕ ГРУЗА ................................................................................................................ 10
6.4 ВЫЧИТАНИЕ МАССЫ ТАРЫ....................................................................................................... 10
6.5 ВЗВЕШИВАНИЕ НЕСТАБИЛЬНЫХ ГРУЗОВ ............................................................................ 11
7.1 АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ ПИТАНИЯ..................................................................... 11
В тексте руководства обозначение типовых элементов выделено различными
шрифтами. Для перечисления однотипных пунктов используется кружки:
• указатели дисплея выделены курсивом: ►0◄ ;
• клавиши выделены жирным шрифтом: ►T◄;
• надписи, появляющиеся на дисплее, выделены угловыми скобками: <Err>.
Перечень практических действий, необходимых для выполнения в работе с ве-
сами, обозначается значками-прямоугольниками:
Это первый шаг;  Это второй шаг;  Это третий шаг.
2
Page 3
Благодарим за покупку электронных весов типа PW производства фирмы CAS Corporation (Южная Корея). Просим ознакомиться с настоящим руководством преж­де, чем приступить к работе. Обращайтесь к нему по мере необходимости.
Электронные весы типа PW (далее – весы) предназначены для взвешивания ма­териалов, полуфабрикатов и готовой сельскохозяйственной и промышленной продук­ции. Весы могут применяться и в других отраслях народного хозяйства, а также в бы­товых целях.
Весы обладают следующими основными функциями:
• определение массы груза;
• вычитание массы тары из диапазона взвешивания;
• взвешивание нестабильных грузов;
• автоматическое отключение дисплея при перерыве в работе весов;
• сообщения об ошибках в работе весов.
Электропитание весов осуществляется с помощью 6-ти батарей типоразмера «AA» или через адаптер с выходным напряжением 9 В от сети 220 В.
Весы сертифицированы Федеральным Агентством по техническому регулирова­нию и метрологии Российской Федерации, сертификат об утверждении типа средств измерений № 23658 от 26.04.2006 г. В соответствии с сертификатом об утверждении типа средств измерений, тип весов электронных PW утвержден, зарегистрирован в Го­сударственном реестре средств измерений под № 20533-06 и допущен к применению в Российской Федерации. Копия сертификата и копия описания типа средств измерений размещены на интернет-сайте представительства фирмы-изготовителя.
При эксплуатации весов в сфере, на которую распространяется государственный метрологический контроль, весы должны быть поверены. Межповерочный интервал – не более 12 месяцев.
Гарантийный срок эксплуатации – 12 месяцев.
Интернет-сайт производителя: www.globalcas.com
Интернет-сайт производителя для стран СНГ: www.cas-cis.com
Представительство производителя по странам СНГ:
125373, г. Москва, Походный пр-д, д. 8, оф. 203, тел.: +7-499-271-6627 (28)
Реализация продукции на территории Российской Федерации производится дист-
рибьютором «CAS Corporation» - ООО «КАСцентр»:
125373, г. Москва, Походный пр-д, д. 8, оф. 203, тел.: +7-499-271-6627 (28)
Интернет-сайт ООО «КАСцентр»: www.cas.ru
Обслуживание и ремонт продукции осуществляет
ООО «Техническая служба КАС»:
123308, г. Москва, ул. Зорге, д. 3а, тел.: +7-495-632-0132
Реализация и ремонт продукции в других регионах осуществляются региональными
партнерами, с перечнем которых Вы можете ознакомиться на интернет-сайте
www.cas.ru
3
Page 4
1 МЕРЫ БЕЗОПАСНОСТИ
• Не нагружайте весы сверх наибольшего предела взвешивания (включая массу
тары)!
• Не допускайте ударов по платформе;
• Не подвергайте весы сильной вибрации;
• Не пользуйтесь для протирки индикатора растворителями и другими летучими вещест-
вами;
• Не работайте в запыленных местах;
• Храните весы в сухом месте;
• Избегайте резких перепадов температуры;
• Не работайте вблизи от высоковольтных кабелей, двигателей, радиопередатчиков и
других источников электромагнитных помех;
• При работе не нажимайте сильно на клавиши;
• После перевозки или хранения при низких отрицательных температурах весы можно
включать не раньше, чем через 2 часов пребывания в рабочих условиях;
• При длительных перерывах питания от батарей, батареи следует извлечь во избежание
течи и повреждения весов.
4
Page 5
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
–
–
–
–
–
.
Основные технические данные приведены в таблице 2.1. Таблица 2.1 – Технические данные
Модель PW-2 PW-2H PW-5 PW-5H PW-10 PW-10H Наибольший предел взвеши­вания, кг Дискретность индикации и цена поверочного деления, г Пределы допускаемой погре­шности при эксплуатации, г
Тип измерения Тензометрический Тип дисплея Жидкокристаллический Диапазон рабочих темпера­тур, оС Питание: от батарей, напря­жение, В или через адаптер от сети пе­ременного тока частотой, Гц, напряжением, В Потребляемая мощность, ВА, не более Размеры платформы, мм 241 х 192 Габаритные размеры, мм 260 х 287 х 119
Масса без батарей, кг, не бо­лее
Примечания:
1. Допускаются отклонения от приведенных технических характеристик в сторону
улучшения.
2.Наличие в приведенных технических данных определенной модификации не га­рантирует наличие ее производства и/или поставки на территорию Российской Федера­ции.
2 2 5 5 10 10
1 0,5 2 1 5 2
При массе груза: от 20 г до 0,5 кг вкл – 1 г, свыше 0,5 кг до 2 кг вкл. 2 г.
При массе груза: от 10 г до 0,25 кг вкл. – 0,5 г, свыше 0,25 кг до 1 кг вкл. 1 г., свыше 1 кг до 2 кг вкл. – 1,5 г
При массе груза: от 40 г до 1 кг вкл. 2 г, свыше 1 кг до 4 кг вкл. 4 г, свыше 4 кг до 5 кг вкл. 6 г.
При массе груза: от 20 г до 0,5 кг вкл. – 1 г, свыше 0,5 кг до 2 кг вкл. – 2 г, свыше 2 кг до 5 кг вкл. – 3 г.
При массе груза: от 100 г до 2,5 кг вкл – 5 г, свыше 2,5 кг до 10 кг вкл. – 10 г.
При массе груза: от 40 г до 1 кг вкл. – 2 г, свыше 1 кг до 4 кг вкл. – 4 г, свыше 4 кг до 10 кг вкл. – 6 г.
-10... + 40
9
49...51
187...242 0,25
1,7
5
Page 6
3 КОМПЛЕКТ ПОСТАВКИ
Перечень поставляемых компонентов приведен в таблице 3.1.
Таблица 3.1 – Комплект поставки
Наименование Количество (шт.) Весы PW 1 Руководство по эксплуатации 1 Адаптер для питания от сети 1
6
Page 7
4 ОБОЗНАЧЕНИЯ И ФУНКЦИИ
4.1 ОБЩИЙ ВИД ВЕСОВ

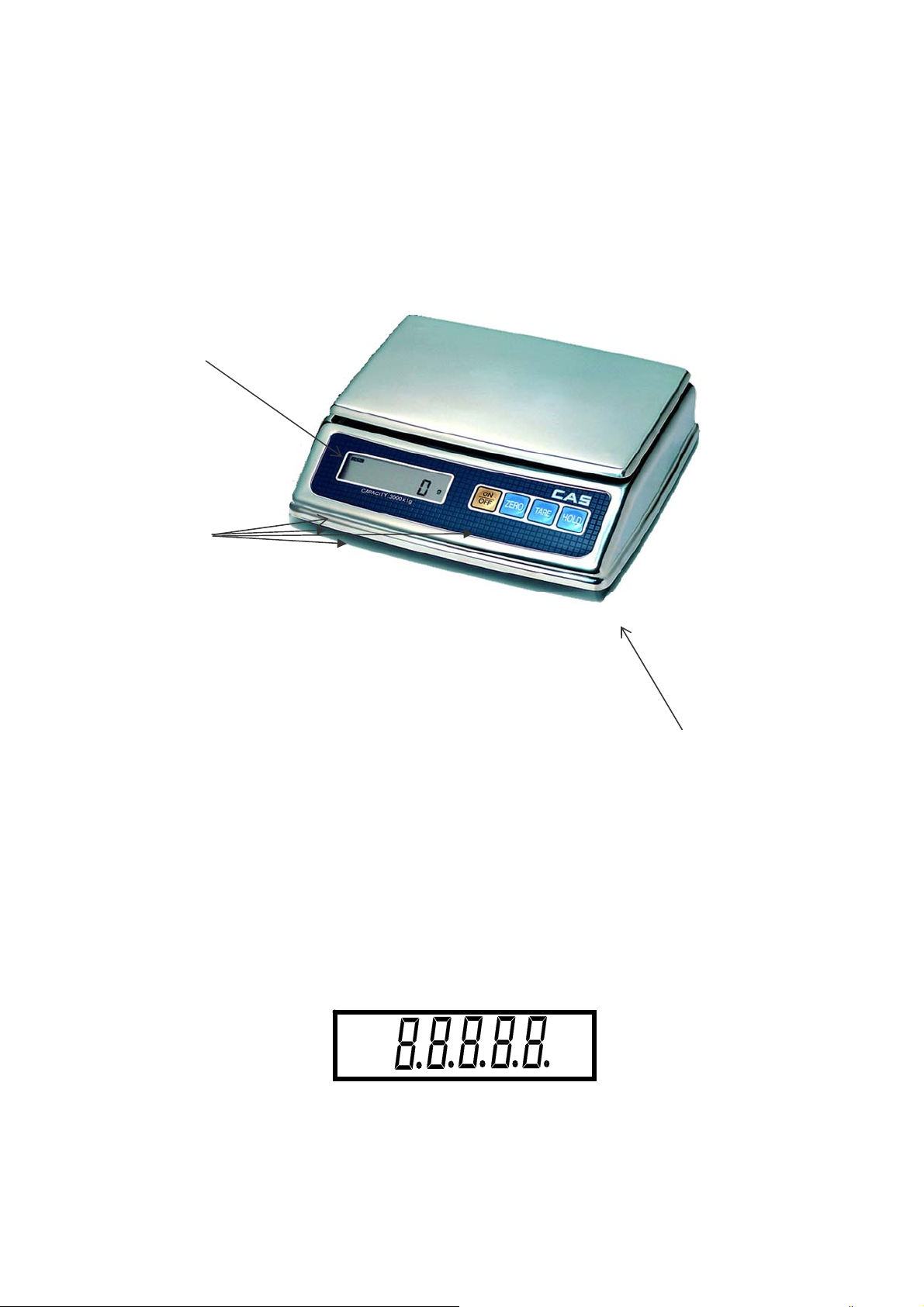

Общий вид весов и обозначение основных элементов представлены на рисунке
4.1.
Дисплей
Указатели
Рисунок 4.1 – Общий вид весов, основные элементы
4.2 ДИСПЛЕЙ И КЛАВИАТУРА
Дисплей служит для визуального отображения информации: измеренной массы, указателей, а также дополнительной информации. Указатели отражают состояние ве­сов. Их описание приведено в таблице 4.2, а на рисунке 4.2 показан вид дисплея со все­ми включенными сегментами и указателями. Клавиатура служит для управления рабо­той весов, основное назначение клавиш описано в таблице 4.1, а их расположение - на рисунке 4.3.
►0◄
NET
Рисунок 4.2 – Вид дисплея со всеми включенными сегментами и указатели
Таблица 4.1 – Описание назначения клавиш
О ◄ ◄
kg
7
Page 8
Клавиша Клавиша
| |
(вариант)
H
ON/OFF
HOLD
Основное назначение
Включение / выключение дисплея
Усреднение показаний при нестабильной нагрузке
►T◄ TARE
►0◄ ZERO
Рисунок 4.3 – Расположение клавиш
Таблица 4.2 – Назначение указателей
Указатель Когда включен
►0◄
NET
О Состояние стабильности
kg
BAT
На платформе отсутствует груз Введена масса тары
На дисплее высвечиваются показания массы в килограммах Низкий уровень заряда батарей
Ввод массы тары, очистка памяти от массы тары Обнуление показаний в случае отклонений при пустой плат-
форме
►0◄
►T◄
H
5 УСТАНОВКА ВЕСОВ
Откройте упаковку и вытащите из нее весы.
8
Page 9
Установите весы на ровную и устойчивую поверхность, где
они будут эксплуатироваться.
Отрегулируйте горизонтальность весов, вращая регулировочные ножки-винты. При питании весов через адаптер вставьте вилку сетевого шнура в сеть, а штекер
адаптера в розетку, расположенную в нижней части весов, а также извлеките из бата­рейного отсека все батареи. При питании весов от батарей установите батареи в бата­рейный отсек.
6 ПОРЯДОК РАБО Т Ы
►0◄
NET

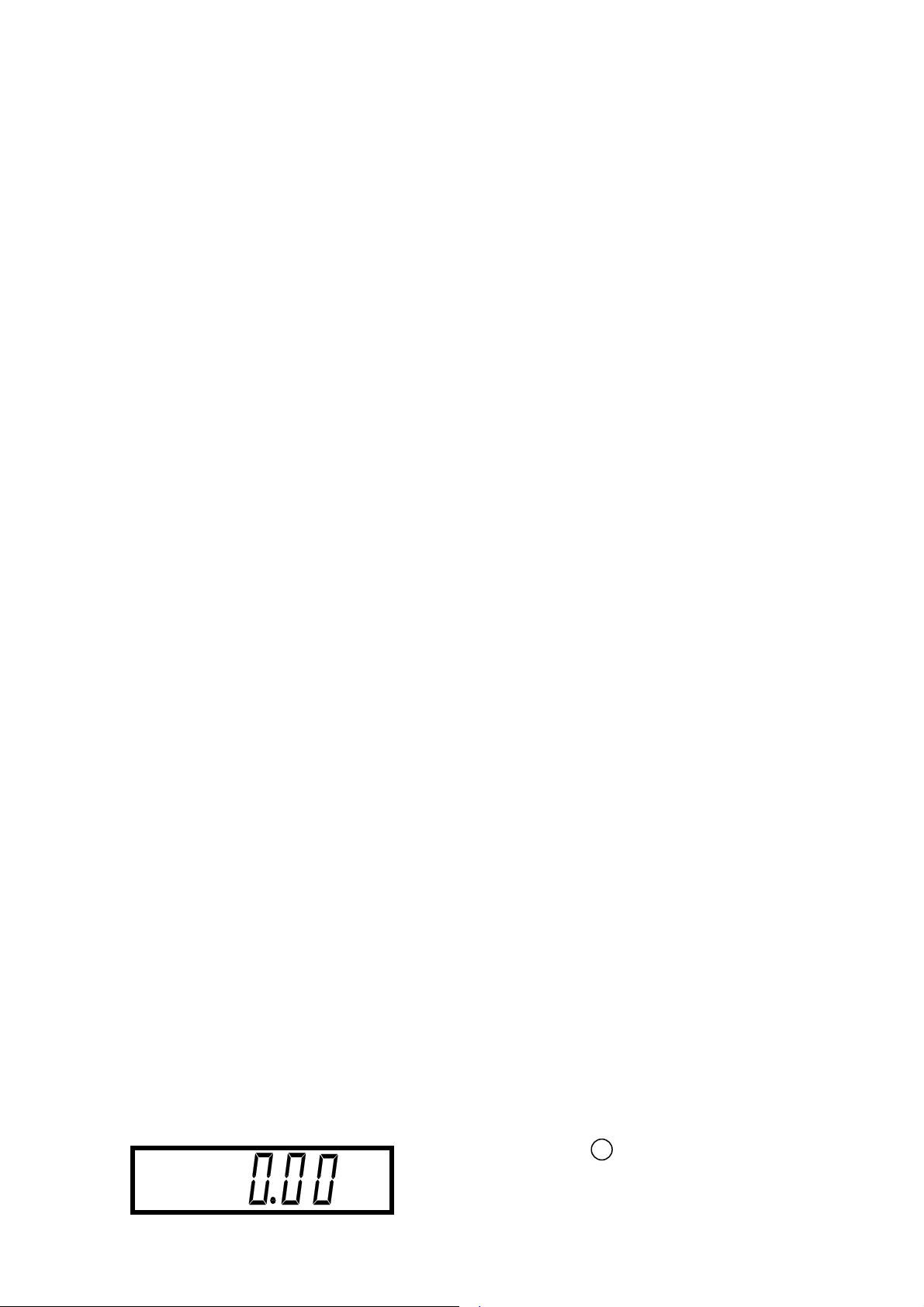

6.1 ВКЛЮЧЕНИЕ ВЕСОВ
О ◄
kg
Нажмите клавишу (она же
нажимается при выключении весов) на клавиа-
9
Page 10
туре. После прохождения самодиагностики ус­тановятся нулевые показания, весы перейдут в режим взвешивания; включится указатель ►0◄. Далее, при описании последовательности действий, которые будет необходимо выполнить для использования некоторой функции, будет предполагаться, что весы находятся в состоянии взвешивания и установлены нулевые показания.
6.2 УСТАНОВКА НУЛЯ
►0◄
NET
►0◄
NET
►0◄
NET
►0◄
NET
О ◄
kg
В случае дрейфа показаний по какой-либо
причине при пустой платформе нажмите кла­вишу ►0◄. Включится указатель ►0◄.

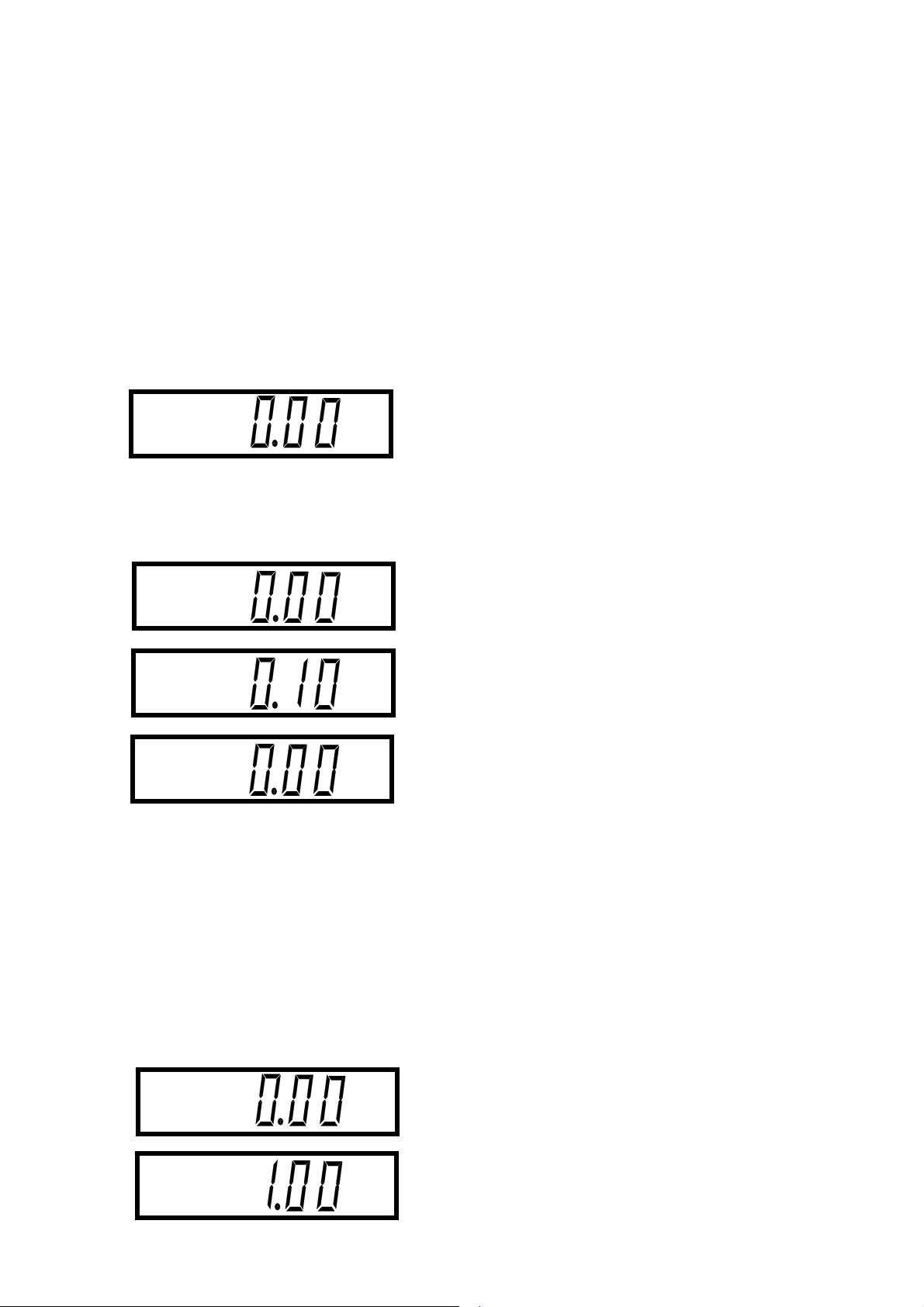

6.3 ВЗВЕШИВАНИЕ ГРУЗА
О ◄
О
О ◄
kg
kg
kg
Проверьте отсутствие груза на платформе.
Положите взвешиваемый груз на платформу.
Указатель ►0◄ погаснет.
Считайте показания и уберите груз с платформы.
6.4 ВЫЧИТАНИЕ МАССЫ ТАРЫ
Режим с вычитанием массы тары удобен при взвешивании груза с тарой. Для работы в этом режиме в память весов предварительно вводится масса тары путем изме­рения на платформе, а затем, при взвешивании с тарой, она вычитается из измеренной массы и на дисплее высвечивается масса груза нетто. Допускается взвешивать лишь такие грузы, чтобы сумма массы груза и массы тары (масса брутто) не превышала наи­больший предел взвешивания. Далее описан порядок ввода массы тары в память весов и порядок работы в режиме с вычитанием массы тары.
►0◄
NET
►0◄
NET
О
10
О ◄
kg
kg
Проверьте отсутствие груза на платформе.
Положите тару на платформу (пример – тара
весит 1 кг). Указатель ►0◄ погаснет.
Page 11
►0◄
NET
►0◄
►0◄
NET
NET
►0◄
NET
►0◄
NET
►0◄
NET
►0◄
NET
О ◄
◄
kg
Нажмите клавишу ►T◄. Показания дисплея
обнулятся. Включатся указатели ►0◄ и NET.
О
◄
kg
kg
Положите взвешиваемый груз в тару. Указа-
тель ►0◄ погаснет. На дисплее высветится масса нетто груза (пример – 100 грамм).
Для обнуления показаний и выхода из режи-
О ◄
kg
ма выборки тары уберите все с платформы и нажмите вновь клавишу ►T◄. Указатель NET погаснет.

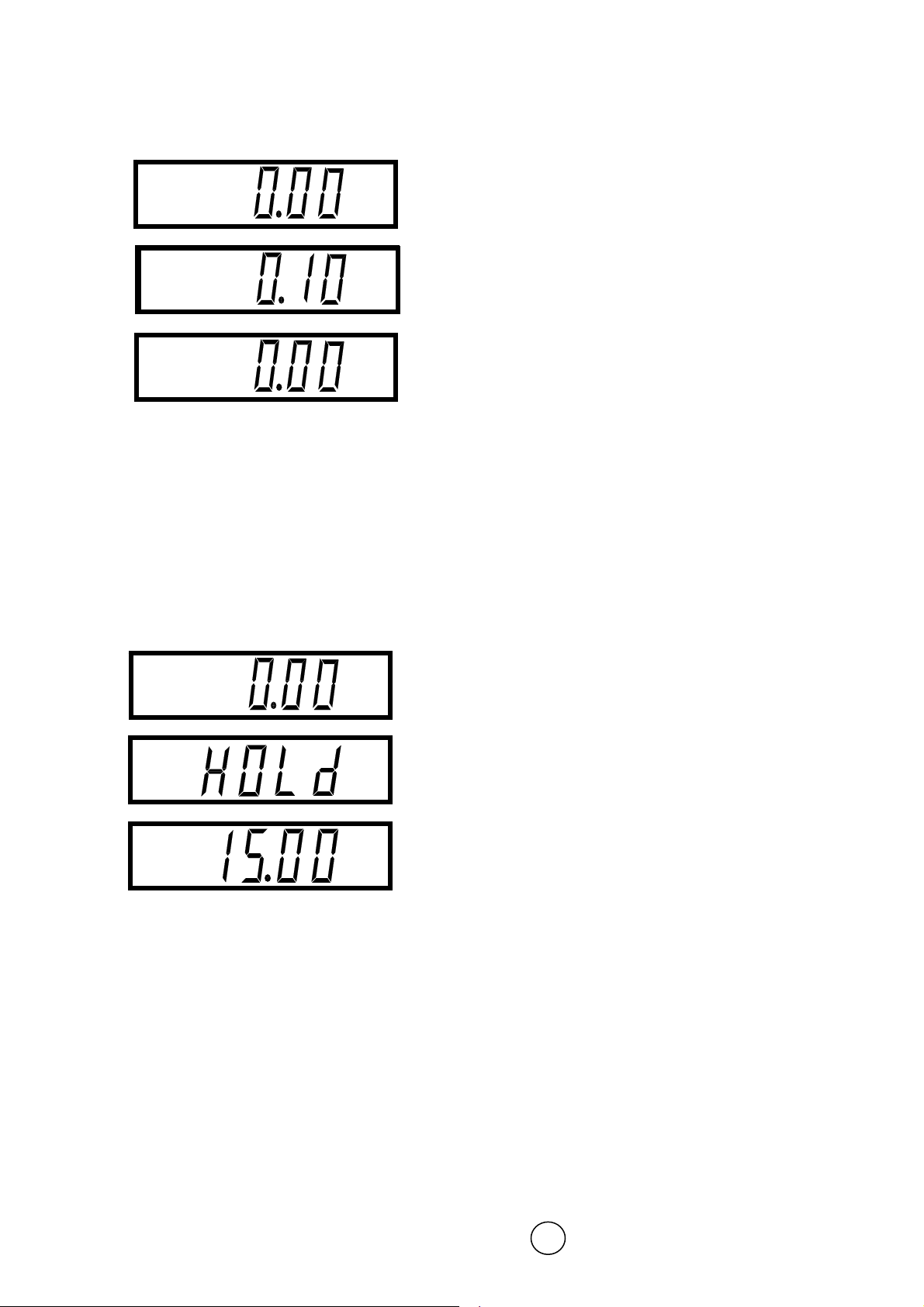

6.5 ВЗВЕШИВАНИЕ НЕСТАБИЛЬНЫХ ГРУЗОВ
Режим взвешивания нестабильных грузов удобен, например, при взвешивании животных. Суть режима состоит в том, что при его включении весы в течение несколь­ких секунд запоминают несколько значений измеренной массы, а затем их усредняют по некоторому алгоритму. Затем усредненное значение высвечивается на дисплее. Да­лее описана процедура взвешивания нестабильного груза.
О ◄
kg
kg
Проверьте отсутствие груза на платформе.
Положите груз на платформу и сразу нажмите кла­вишу H. На индикаторе высветится надпись <HОLd>, а затем кратковременно будет мигать усредненная масса.
Уберите груз с платформы
7 ПРОВЕДЕНИЕ НАСТРОЕК
В этом разделе будет рассматриваться настройка работы функции автоматиче­ского отключения питания.
7.1 АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ ПИТАНИЯ
Данная функция предназначена для продления срока службы батарей. Она за­ключается в том, что если в работе весов наступил перерыв, т.е. платформа весов пуста и не были нажаты никакие клавиши в течение определенного времени, питание дисплея
11
Page 12
автоматически будет отключено. Далее описана последовательность действий, которые необходимо выполнить для настройки работы автоматического отключения.
Когда дисплей выключен, нажмите клавишу , затем нажмите и удерживайте
клавишу ►0◄. На дисплее высветится какая-либо из надписей <АР-00>, <АР-10>, <АР­20> или <АР-30>. Цифра соответствует времени, по истечении которого происходит отключение, если с весами не производится никаких операций (см. таблицу 5.1).
Нажимайте клавишу ►T◄ до тех пор, пока не установится нужное значение (см.
таблицу 7.1).
Таблица 7.1 – Соответствие значения времени
Показания дисплея Режим работы автоматического отключения/время
<АР-00> Автоматического отключения не происходит <АР-10> Автоматическое отключение происходит через 10 мин <АР-20> Автоматическое отключение происходит через 20 мин <АР-30> Автоматическое отключение происходит через 30 мин
Для подтверждения сохранения измененного значения и перехода в режим взвеши-
вания нажмите клавишу .
8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Осмотры и все виды ремонтов выполняются изготовителем или специализиро­ваннным предприятием, имеющим с изготовителем договор.
При эксплуатации весов потребителем должно производиться ежедневное (ме­жосмотровое) обслуживание весов: протирка платформы, корпуса весов и дисплея су­хой тканью.
После настройки или ремонта весов, связанных со снятием пломбы, если весы будут эксплуатироваться в сфере, на рологический контроль, весы должны быть предъявлены представителю Госстандарта для поверки. Вызов представителя производится потребителем.
12
которую распространяется государственный мет-
Page 13
9 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ
УСТРАНЕНИЯ
Во время работы весов производится их автоматическое диагностирование и при обнаружении дефектов на дисплей выводится сообщение об ошибке. Возможные неис­правности и рекомендации по их устранению приведены в таблице 9.1.
Таблица 9.1 – Возможные неисправности и рекомендации по их устранению Сообщение на дисплее
<Err> Выход за пределы нулевого диа-
<Init> Неисправность аналогового мо-
<OFL> Перегруз платформы Уберите груз с платформы. Не
Возможная неисправность Рекомендация по устранению
Устраните любую нагрузку на
пазона
дуля
платформу и нажмите клавишу
►0◄.
Обратитесь в техническую служ­бу.
допускайте перегруза платформы во избежания повреждения доро-
13
Page 14
гостоящего тензодатчика.
<UNStA> Неустойчивое состояние Примите меры для установки ве-
сов на ровную и устойчивую по­верхность, не проводите взвеши­ваний в помещениях, где присут­стсвуют ветра.
10 ЛИСТ ПОВЕРКИ ВЕСОВ
При использовании весов в сферах, на которые распространяется государствен­ный метрологический контроль, весы в обязательном порядке должны проходить госу­дарственную метрологическую поверку с периодичностью 12 месяцев. Ниже приведена таблица для учета поверок. Заводской № весов: ___________________ .
Таблица 10.1 – Учет поверок № п/п Дата Фамилия по-
верителя
Подпись и пе­чать
Примечание
14
Page 15
15
