ВЕCЫ ТОРГОВЫЕ
ТИП АР (версия М)
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ОГЛАВЛЕНИЕ
ПРЕДИСЛОВИЕ .................................................................................................3
ОБОЗНАЧЕНИЯ И ФУНКЦИИ ..........................................................................3
1. ОБЩИЙ ВИД.........................................................................................................................................3
2. ДИСПЛЕЙ ..............................................................................................................................................3
4. УКАЗАТЕЛИ ДИСПЛЕЯ.....................................................................................................................5
УСТАНОВКА ВЕСОВ.........................................................................................5
ПОДГОТОВКА К РАБОТЕ.................................................................................5
ВКЛЮЧЕНИЕ ВЕСОВ........................................................................................5
МЕРЫ ПРЕДОСТОРОЖНОСТИ .......................................................................6
ПОРЯДОК РАБОТЫ ..........................................................................................8
1. ОПРЕДЕЛЕНИЕ СТОИМОСТИ ВесовОГО ТОВАРА..................................................................8
2. ОПРЕДЕЛЕНИЕ СТОИМОСТИ ВЗВЕШЕННОГО ТОВАРА .....................................................9
3. запоминание цены ТОВАРА .............................................................................................................10
4. Вызов цены из памЯти весов ............................................................................................................11
5. определение суммарной стоимости покупки .................................................................................11
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ................................................................13
ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ ......13
КОМПЛЕКТ ПОСТАВКИ ..................................................................................14
ТЕХНИЧЕСКИЕ ДАННЫЕ ...............................................................................14
ЛИСТ ПОВЕРКИ ВЕСОВ.................................................................................16
В тексте Руководства введены условные обозначения типовых элементов:
• указатели дисплея выделены курсивом: ТАРА;
• клавиши выделены жирным шрифтом: TARE;
• надписи на дисплее выделены курсивом: <Err 10>.
В перечне практических действий, которые Вам необходимо будет выпол-
нять в работе с весами, используются значки-прямоугольники:
T это первый шаг;
T это второй шаг;
T это третий шаг.
2
ПРЕДИСЛОВИЕ
Благодарим за покупку торговых весов типа AP версии M. Просим ознакомиться с настоящим руководством прежде, чем приступить к работе с этими
весами. Обращайтесь к нему по мере необходимости.
Весы торговые типа AP версии M (далее – весы) предназначены для использования на предприятиях торговли и общественного питания, а также для ручной фасовки продуктов. Весы могут применяться и в других отраслях народного
хозяйства. Платформа весов изготовлена из нержавеющей стали для пищевых
продуктов. Весы обладают следующими основными функциями:
• определение массы и стоимости весового товара;
• автоматическая установка нуля;
• выборка веса тары из диапазона взвешивания;
• суммирование стоимости покупки нескольких товаров;
• запоминание цены с помощью 7 клавиш цен;
• распечатка данных (по дополнительному заказу).
Весы сертифицированы ГОCCТАНДАРТом РФ, сертификат № 644 на утверждение типа средств измерений "Весы компьютерные для определения массы и
стоимости товара модели АР"; номер по реестру № 14803-95 от 06.09.95. Электробезопасность: класс I по ОCТ 4.275.003.
Представительство фирмы-изготовителя: 123423, Москва, пр. маршала Жукова, 39, кор. 1, офис 14. Тел.: (095) 947-8343/8346, факс: (095) 742-5734.
ОБОЗНАЧЕНИЯ И ФУНКЦИИ
1. ОБЩИЙ ВИД
Уровень
2. ДИСПЛЕЙ
Платформа
Дисплей
Стойка
Клавиатура
Винтовая опора
3
р
руб
стоимость
Индикаторы
нуль
тара
уб
кг
вес, кг
Указатели
цена
3. КЛАВИАТУРА
8
9 7
Ц2
4
5 6
Ц1
Ц3
Ц6
Ц7
2
1
3
ИСП
0
00
ОБН
ЗАП
НУЛЬ
TAРА
Цифровая Функциональная
клавиатура клавиатура
КЛАВИША ФУНКЦИЯ
Цифровая клавиатура:
0 ~ 9
00
ОБН
Набор цифровых данных
Ввод двух нулей сразу
Сброс неправильно набранной цены в нуль,
сброс стоимости покупки в нуль
Функциональная клавиатура:
Ц1 ~ Ц7
ИСП
+
ЗАП
НУЛЬ
TAРА
ВКЛ/ВЫКЛ
Клавиши цен
Тестирование индикаторов дисплея
Прибавление стоимости товара к общей стоимости покупки
Ввод в память весов цены товара
Обнуление веса в случае дрейфа при пустой платформе
Выборка веса тары из диапазона взвешивания
Включение / выключение дисплея
Примечание: при нажатии клавиши раздается звуковой сигнал.
Ц4
+
ПЕЧ
Ц5
СУМ
ВКЛ
ВЫКЛ
4
4. УКАЗАТЕЛИ ДИСПЛЕЯ
НУЛЬ: Указывает на нулевой вес. Если на платформе находится груз, указатель
гаснет.
ТАРА: Включен в режиме выборки веса тары из диапазона взвешивания.
УСТАНОВКА ВЕСОВ
T Откройте упаковку и вытащите из нее весы, стойку дисплея и платформу.
T Вставьте платформу ее 4-мя штырями в отверстия резиновых шайб, укреплен-
ных на крестовине весов. Равномерно нажимая на платформу, посадите ее на место до упора.
T Смонтируйте стойку дисплея согласно рисунку на следующей странице.
T Установите весы на ровную неподвижную поверхность, где они будут эксплуа-
тироваться. Место установки не должно затруднять покупателям обзор дисплея и
платформы.
T Отрегулируйте горизонтальность весов, вращая регулировочные винты весов и
одновременно контролируя положение воздушного пузырька в ампуле уровня.
Весы выровнены, когда пузырек находится в центре черного кольца.
T Весы должны быть заземлены.
ПОДГОТОВКА К РА Б О Т Е
T Перед включением весов платформа должна быть пустой.
T Проверьте уровень весов и при необходимости подрегулируйте его.
T Проверьте напряжение в сети. Завод-изготовитель выпускает весы с установкой
на 220 В.
ВКЛЮЧЕНИЕ ВЕСОВ
T Вставьте вилку сетевого шнура питания в сеть не менее, чем за 10 минут до
начала взвешивания.
T Нажмите клавишу ВКЛ/ВЫКЛ. На индикаторах высвечиваются нулевые пока-
зания.
T УCТАНОВКА НУЛЯ: В случае дрейфа показаний на индикаторе ВЕС по какой-
либо причине при пустой платформе нажмите клавишу НУЛЬ; указатель НУЛЬ
должен включиться.
5
T После этого весы находятся в рабочем режиме.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Запрещается включать весы в сеть при отсутствии заземления.
• Не нагружайте весы сверх допустимого; не допускайте резких ударов по плат-
форме.
• Платформа и взвешиваемый товар не должны касаться сетевого шнура или
других посторонних предметов.
• Протирайте платформу и корпус весов сухой, мягкой тканью.
• Избегайте прямого попадания воды на весы.
• Храните весы в сухом месте.
• Не подвергайте весы сильной вибрации.
• Избегайте резких перепадов температуры.
• Весы следует устанавливать вдали от высоковольтных кабелей, двигателей,
радиопередатчиков и других источников электромагнитных помех.
• После перевозки или хранения при низких отрицательных температурах весы
можно включать не раньше, чем через 6 часов пребывания в рабочих условиях.
• Весы откалиброваны на географической широте Москвы.
6
Гайка дисплея
УСТАНОВКА СТОЙКИ ДИСПЛЕЯ
1. Отвинтить полностью гайку
Стойка
Штифты
Винт
Гибкий
кабель
2. Подтянуть гибкий кабель вверх и смес-
тить вертикальную стойку вниз до упора.
Гайка
дисплея
Вертикальная стойка
Кронштейн
дисплея
Планка
3. Вставить штифты в отверстия
на планке и закрепить винтом.
7
4. Завинтить гайку дисплея на место
ПОРЯДОК РАБ О Т Ы
Основное назначение весов типа AP - это определение стоимости товара по
его весу и цене. Вес является результатов измерения, а цена вводится продавцом
одним из двух способов: или набирая на цифровой клавиатуре, или вызывая ее из
внутренней памяти весов. Второй способ, более удобный для работы с часто
используемыми ценами, будет изложен далее, а здесь рассмотрен первый способ.

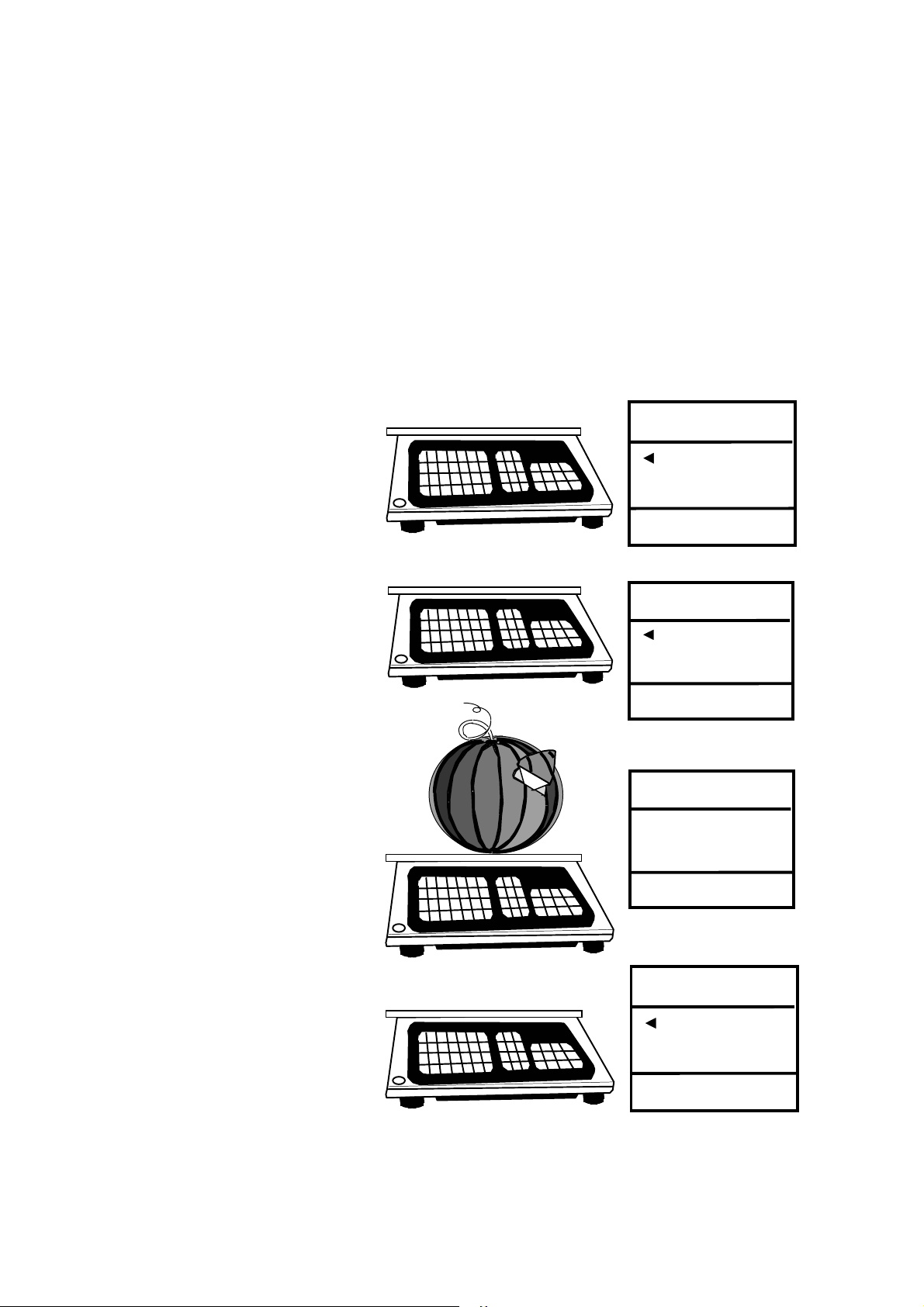

1. ОПРЕДЕЛЕНИЕ СТОИМОСТИ ВЕСОВОГО ТОВАРА
T Проверьте установку нуля на индикаторе ВЕС при
пустой платформе. Указатель НУЛЬ должен быть
включен.
T Пользуясь цифровой
клавиатурой, наберите
цену товара за 1 кг.
T Положите товар на весы.
Индикатор ВЕС покажет
вес товара, а индикатор
СТОИМОСТЬ - его
стоимость.Указатель НУЛЬ
должен быть выключен.
T Снимите товар с весов.
Показания всех индикаторов обнулятся. Указатель
НУЛЬ включится.
0.00
0.000
0.00
0.00
0.00
3.14
23.55
7.500
3.14
0.00
0.000
0.00
8
Примечания:
• набирать цену и класть товар на весы допускается в обратном порядке;
• при превышении наибольшего предела взвешивания на индикаторе ВЕС
появляется надпись <LОАd> и звучит прерывистый сигнал.
2. ОПРЕДЕЛЕНИЕ СТОИМОСТИ ВЗВЕШЕННОГО ТОВАРА
В РЕЖИМЕ ВЫБОРКИ ВЕСА ТАРЫ
T Уберите все с платфор-
мы и поставьте на нее тару.
Индикатор ВЕС покажет
вес тары.
T Нажмите клавишу TA-
РА. Показание индикатора
ВЕС обнулится, а указатели НУЛЬ и ТАРА включатся. Весы переходят в режим выборки веса тары.
T Пользуясь цифровой
клавиатурой, наберите цену товара за 1 кг.
T Положите товар в та-
ру. Индикатор ВЕС покажет вес нетто товара, а
индикатор СТОИМОСТЬ
- его стоимость.
0.350
0.000
0.000
2.500
0.00
0.00
0.00
0.00
0.00
6.00
15.00
6.00
0.00
9
0.000
0.00
T Если убрать товар из
тары, показания индикаторов ВЕС и СТОИМОСТЬ обнулятся,
T а если убрать все с
весов, на индикаторе ВЕС
будет показан вес тары со
знаком минус.
T Для его обнуления и
выхода из режима выборки веса тары нажмите
клавишу TAРА. Указатель ТАРА выключится.
Примечания:
• набирать цену и устанавливать товар на весы можно в произвольном порядке;
• сумма веса товара и тары не должна превышать наибольший предел взвешива-
ния.
3. ЗАПОМИНАНИЕ ЦЕНЫ ТОВАРА
В описанных выше операциях предусматривался ввод цены товаров с помощью цифровой клавиатуры, т.е. вручную. Весьма полезной является функция
программирования, или запоминания, во внутренней памяти весов цены
различных товаров и вывода ее на дисплей. В весах типа АР (версии SM)
используется прямой вид памяти, когда вызов цены из памяти осуществляется с
помощью индивидуальных клавиш цен. Они расположены в верхней части
функциональной клавиатуры, клавиши Ц1 ~ Ц7. Запрограммированная цена
может быть вызвана даже после того, как весы выключались.
Пусть требуется запомнить с помощью клавиши Ц5 цену 141.42 рублей за 1
кг товара.
T Введите цену товара с T Нажмите клавишу T Нажмите выбранную
10
0.00
0.000
141.42
141.42
PLU
0.00
0.000
0.00
помощью цифровой клавиатуры.
T Чтобы запомнить цену другого товара, повторите эти три действия с другой
клавишей цены. И так далее для всех товаров.
Примечание:
• если используемой клавише цены ранее уже была присвоена цена, то при
записи старая цена стирается, а новая сохраняется;
4. ВЫЗОВ ЦЕНЫ ИЗ ПАМЯТИ ВЕСОВ
ЗАП.
клавишу цены Ц5. После
длительного звукового
сигнала показания всех
индикаторов обнулятся.
T Для считывания из памяти цены товара и вывода ее на
дисплей использование клавиш цены оказывается
максимально простым. Для этого достаточно лишь нажать нужную клавишу цены, например ту, о которой упоминалось в п. 3. На индикаторе ЦЕНА высветится записаная ранее цена товара.
5. ОПРЕДЕЛЕНИЕ СУММАРНОЙ СТОИМОСТИ ПОКУПКИ
По завершении какой-либо процедуры с определением стоимости товара можно, если требуется, повторить их для других товаров, выбранных покупателем, а
после завершения покупки рассчитать ее полную стоимость и вычислить сдачу.
T Проверьте установку нуля на индикаторе ВЕС при
пустой платформе. Указатель НУЛЬ должен быть
включен.
T Введите цену первого
товара, пользуясь цифровой клавиатурой или вызвав ее из памяти весов.
0.00
0.000
141.42
0.00
0.000
0.00
0.00
0.000
141.42
70.71
11
0.500
141.42
T Положите первый товар
на весы.
T Нажмите клавишу +. На
индикаторе СТОИМОСТЬ
высветится стоимость первого товара, a на индикаторе ЦЕНА – номер 1-го товара.
T Cнимите первый товар с
платформы. Показания
всех индикаторов обнулятся.
T Введите цену второго
товара.
T Положите второй товар
на весы.
12
T Нажмите клавишу +. На
индикаторе СТОИМОСТЬ
высветится суммарная стоимость первых двух товаров, a на индикаторе ЦЕНА
- номер 2-го товара.
T Cнимите второй товар с платформы. Показания всех индикаторов обнулятся.
T Суммирование всех последующих товаров в данной покупке выполняется аналогичным образом, т.е. повторяя последние 4 действия для каждого товара, вплоть
до 99-го товара или набора суммы до 99 999.99 рублей (если какой-либо из пределов будет превышен, прозвучит прерывистый сигнал, и на индикаторе СТОИМОСТЬ высветится надпись <Err 6>).
Add
79.29
0.00
0.000
0.00
02
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Осмотры и все виды ремонтов выполняются изготовителем или специализированнным предприятием, имеющим с изготовителем договор.
При эксплуатации весов потребителем должно производиться ежедневное
(межосмотровое) обслуживание весов: протирка платформы, корпуса весов и
индикаторов сухой тканью (во время обеденного перерыва и после окончания
смены.
После настройки или ремонта весов, связанных со снятием пломбы, весы
должны быть предъявлены представителю Госстандарта для поверки. Вызов
представителя производится потребителем.
Поверка производится в соответствии с ГОСТ 8.453.
ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ
УСТРАНЕНИЯ
Во время работы весов производится их автоматическое диагностирование и
при обнаружении дефектов на дисплей выводится сообщение об ошибке.
Сообщение Вероятная причина неисправности Рекомендация
13
<Err 1>
<Err 6>
<Err 8>
<Err 10>
<Err 11>
<Err 12>
<Err 13>
Весы не включаются
Для проверки индикаторов дисплея нажмите клавишу ИСП. Все сегменты
индикаторов включатся на время нажатия.
Выход нулевой точки за допустимые
пределы при обнулении
Слишком большое число товаров в
покупке
Слишком большая сумма покупки
Неисправность аналоговой платы Обратитесь в ремонтную
Неисправность цифровой платы Обратитесь в ремонтную
Нарушение кодировки Обратитесь в ремонтную
Неисправность клавишных кодов Обратитесь в ремонтную
Отсутствует напряжение в сети или
плохо вставлена сетевая вилка в
розетку
Освободите платформу от
груза и нажмите клавишу
НУЛЬ
Нажмите клавишу ОБН
Нажмите клавишу ОБН
мастерскую
мастерскую
мастерскую
мастерскую
Проверьте напряжение или
вставьте вилку аккуратно
КОМПЛЕКТ ПОСТАВКИ
Наименование Количество (шт.)
Весы АР (версия М) 1
Руководство по эксплуатации 1
ТЕХНИЧЕСКИЕ ДАННЫЕ
Модель АР (версия М)
Пределы взвешивания,
кг
Выборка и индикация веса
тары, кг
Дискретность индикации и
цена поверочного деления, г
Пределы допускаемой погрешности при первичной поверке
на предприятиях: изготовителе
и ремонтном, г
Пределы допускаемой погрешности при эксплуатации и
0,04 ~6 0,1 ~ 15 0,2 ~ 30
до 6.000 до 9,995
2 5 10
± 2
(до 4 кг вкл.)
± 4
(свыше 4 кг)
± 2
(до 1 кг вкл.)
± 5
(до 10 кг вкл)
± 10
(свыше 10 кг)
± 5
(до 2,5кг вкл)
до 9,990
± 10
(до 20 кг вкл)
± 20
(свыше 20 кг)
± 10
(до 5 кг вкл.)
14
после ремонта на эксплуатирующем предприятиях: изготовителе и ремонтном, г
± 4
(свыше 1 до 4
кг вкл.)
± 6
(свыше 4 кг)
± 10
(свыше 2,5 до
10 кг вкл.)
± 15
(свыше 10 кг)
± 20
(свыше 5 до 20
кг вкл.)
± 30
(свыше 20 кг)
Функции Автоматическая установка нуля; выборка веса
тары из диапазона взвешивания; определение
стоимости товара по его цене и весу; суммирование стоимости покупки; запоминание цены
товара во внутренней памяти весов
Число клавиш цены с прямым
7
вызовом из памяти
Индикатор дисплея: Стоимость Вес Цена
Количество знаков в
6/7 5 6
индикаторе
Указатели дисплея НУЛЬ, TAРА
Тип измерения Тензометрический
Тип дисплея Люминесцентный
Диапазон рабочих температур,
о
С
Питание от сети переменного
тока частотой, Гц,
напряжением, В
Потребляемая мощность, ВА,
-10... + 40
49...51
187...242
10
не более
Размеры платформы, мм 215 х 340
Габаритные размеры, мм 435 х 325 х 495
Масса, кг, не более 6.5
Примечания:
1. Допускаются отклонения от приведенных технических характеристик в
сторону улучшения.
2. Средний срок службы - 8 лет.
3. На показания весов оказывает влияние широтный эффект, т.е. зависимость
силы тяжести от географической широты места, где проводится взвешивание.
Поэтому потребитель при покупке весов должен указывать место предполагаемой
эксплуатации для соответствующей калибровки. Если в дальнейшем это место
будет изменено более, чем на 40 км на север или юг, то необходима
перекалибровка весов изготовителем или специализированным предприятием,
имеющим с изготовителем договор. Изменение в западном или восточном
направлении не существенно.
15
ЛИСТ ПОВЕРКИ ВЕСОВ
Заводской № весов:
Периодичность поверки: один раз в год.
N п/п Дата Фамилия поверителя
Подпись и печать
Примечание
16
Loading...
