ВЕСЫ ЭЛЕКТРОННЫЕ
AD, AD-H
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СОДЕРЖАНИЕ
1 МЕРЫ БЕЗОПАСНОСТИ ..................................................................................................................4
2 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ.................................................................5
3 КОМПЛЕКТ ПОСТАВКИ..................................................................................................................7
4 ОБОЗНАЧЕНИЯ И ФУНКЦИИ........................................................................................................8
5 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ВЕСОВ...................................................................................9
6 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ.....................................................................................10
6.1
УСТАНОВКА
6.2
ПОРЯДОК
6.2.1 ВКЛЮЧЕНИЕ ВЕСОВ ...........................................................................................................11
6.2.2 УСТАНОВКА НУЛЯ...............................................................................................................11
6.2.3 ОБЫЧНОЕ ВЗВЕШИВАНИЕ ................................................................................................11
6.2.4 ВЗВЕШИВАНИЕ С ИСПОЛЬЗОВАНИЕМ ТАРЫ.................................................................11
6.2.5 ВЗВЕШИВАНИЕ НЕСТАБИЛЬНЫХ ГРУЗОВ......................................................................12
7 ПЕРЕДАЧА ДАННЫХ......................................................................................................................14
8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ............................................................................................15
9 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ ..............................16
ВЕСОВ ................................................................................................................10
РАБОТЫ...................................................................................................................11
10 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА............................................................................................17
11 ПОВЕРКА ...........................................................................................................................................18
12 УТИЛИЗАЦИЯ, ХРАНЕНИЕ, ТРАНСПОРТИРОВКА ................................................................19
В тексте Руководства обозначение типовых элементов выделено различными шриф-
тами. Для перечисления однотипных пунктов используется кружки:
• клавиши и указатели выделены жирным шрифтом «ARIAL»:
►0◄;
• надписи, появляющиеся на дисплее, выделены угловыми скобками: <Err-1>.
Перечень практических действий, необходимых для выполнения в работе с весами,
обозначается значками-прямоугольниками:
Это первый шаг.
Это второй шаг.
Это третий шаг.
2
Благодарим за покупку весов электронных AD фирмы CAS. Просим ознакомиться с
настоящим руководством прежде, чем приступить к работе. Обращайтесь к нему по
мере необходимости.
Весы электронные AD (далее – весы) относятся к весам среднего класса точности и
рекомендованы для использования как вне сферы государственного регулирования обеспечения единства измерений, так и в следующих областях сферы государственного регулирования обеспечения единства измерений:
- осуществление торговли и товарообменных операций, выполнение работ по рас-
фасовке товаров;
- выполнение государственных учетных операций;
- осуществление мероприятий государственного контроля (надзора).
Весы также могут применяться и в другой области сферы государственного регулирования обеспечения единства измерений, если они соответствуют требованиям, установленным для данной области.
Весы обладают следующими основными функциями:
• Определение массы груза;
• Выборка массы тары;
• Взвешивание нестабильных грузов*;
• Интерфейс RS-232C.
* Данная функция является дополнительной и не может использоваться в сфере государственного обеспечения единства средств измерений. Кроме этого, в модели AD-H режим
взвешивания нестабильных грузов доступен только в случае соответствующей заводской
настройки в связи с тем, что клавиша H или может использоваться также и для управ-
ления передачей данных (см. Раздел 8).
В Российской Федерации весы сертифицированы Федеральным Агентством по
техническому регулированию и метрологии, свидетельство об утверждении типа средств
измерений № 47063 от 11.07.2012, регистрационный № 50315-12.
В Республике Беларусь весы сертифицированы Государственным комитетом по
стандартизации Республики Беларусь, сертификат об утверждении типа средств измерений № 8466 от 26.04.2013, регистрационный № РБ 03 02 0586 13.
Фирма «CAS Corporation», Республика Корея
#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея
3
1 МЕРЫ БЕЗОПАСНОСТИ
• Подключайте весы только к питающей сети, оборудованной заземлением.
• Не нагружайте весы сверх максимальной нагрузки, не допускайте резких ударов по плат-
форме.
• Не подвергайте весы сильной вибрации.
• Не пользуйтесь для протирки индикатора растворителями и другими летучими вещест-
вами, протирайте весы сухой мягкой тканью.
• Не работайте в запыленных местах, избегайте прямого попадания воды на весы.
• Храните весы в сухом месте.
• Избегайте резких перепадов температуры и воздушных потоков от вентиляторов.
• Не работайте вблизи от высоковольтных кабелей, двигателей, радиопередатчиков и дру-
гих источников электромагнитных помех.
• Не прикладывайте большого усилия при нажатии на клавиши.
• При работе не допускайте касания платформы и взвешиваемого груза посторонних пред-
метов.
• После перевозки или хранения при низких отрицательных температурах включайте весы
не раньше, чем через 2 часа пребывания в рабочих условиях.
4
2 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ
Обозначение модификаций весов AD имеет вид AD-X1X2, где:
X
– обозначение максимальной нагрузки (Max), в килограммах;
1
– H (если присутствует) – увеличенное число поверочных делений.
X
2
Метрологические данные весов AD и AD-H приведены в таблицах 2.1 и 2.2 соответственно. Технические данные весов AD и AD-H приведены в таблице 2.3.
Таблица 2.1 – Метрологические данные весов AD
Метрологическая харак-
теристика
Класс точности по ГОСТ
Р 53228-2008
Максимальная нагрузка,
Max, кг
Минимальная нагрузка,
Min, г
AD-2,5 AD-05 AD-10 AD-25
III III III III
2,5 5 10 25
10 20 40 100
Поверочное деление е, и
действительная
0,5 1 2 5
цена деления, d, e=d, г
Число поверочных делений (n)
Диапазон уравновешивания тары
5000 5000 5000 5000
100% Max 100% Max 100% Max 100% Max
Таблица 2.2 – Метрологические данные весов AD-H
Метрологическая харак-
теристика
Класс точности по ГОСТ
Р 53228-2008
Максимальная нагрузка,
Max, кг
Минимальная нагрузка,
Min, г
AD-05H AD-10H AD-20H
Обозначение модификаций
III III III
5 10 20
10 20 40
Поверочное деление е, и
действительная
0,5 1 2
цена деления, d, e=d, г
Число поверочных делений (n)
Диапазон уравновешивания тары
10000 10000 10000
100% Max 100% Max 100% Max
Обозначение модификаций
Таблица 2.3 – Технические данные весов AD и AD-H
Указатели дисплея
Тип измерения Тензометрический
Тип дисплея Флуоресцентный
Диапазон рабочих температур, оС -10... + 40
Питание через адаптер от сети пе-
ременного тока частотой, Гц
напряжением, В
Потребляемая мощность, ВА, не
более
Размер платформы, мм 335 х 210
Габаритные размеры, мм 350 х 325 х 105
Масса, кг, не более 4,7
►0◄ (нуль), NET (взвешивание с тарой)
49...51
187…242
7
6
3 КОМПЛЕКТ ПОСТАВКИ
Комплектность поставки приведена в таблице 3.1.
Таблица 3.1 – Комплект поставки
Наименование Количество (шт.)
Весы AD (AD-H) 1
Руководство по эксплуатации 1
4 ОБОЗНАЧЕНИЯ И ФУНКЦИИ
kg
Общий вид весов приведен на рисунке 4.1, а вид дисплея – на рисунке 4.2. Основное назначение клавиш приведено в таблице 4.1, а условия включения указателей – в таблице 4.2.
Рисунок 4.1 – Общий вид весов
Указатели дисплея
►0◄
NET
Таблица 4.1 – Основное назначение клавиш *
КЛАВИША НАЗНАЧЕНИЕ
Рисунок 4.2 – Дисплей весов
ΟΟΟΟ Включение / выключение дисплея весов
►0◄
►T◄
H или
Обнуление показаний в случае дрейфа при пустой платформе
Выборка массы тары из диапазона взвешивания
Усреднение показаний при нестабильной нагрузке либо управление
передачей данных (только для модели AD-H)
* В таблице приведено основное назначение клавиш (для рабочего режима). В режимах
настроек назначение клавиш другое и описано в соответствующих разделах.
Таблица 4.2 – Условия включения указателей
УКАЗАТЕЛЬ КОГДА ВКЛЮЧЕН
►0◄
На платформе отсутствует груз
NET Активен режим выборки тары
5 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ВЕСОВ
Программное обеспечение (далее – ПО) весов является встроенным.
Идентификационным признаком ПО служит номер версии, который отображается
на дисплее весов при их включении.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с МИ 3286-2010 – «A».
Идентификация программного обеспечения осуществляется по номеру версии, который отображается на дисплее весов при их включении. Версия программного обеспечения: 1.11, 1.20, 1.21 или 1.41.
9
6 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
6.1 УСТАНОВКА ВЕСОВ
Откройте упаковку и вытащите из нее весы и платформу.
Вставьте платформу ее 4-мя штырями в отверстия резиновых втулок, укрепленных на
верхней плоскости весов. Равномерно нажимая на платформу, посадите ее на место до
упора. Будьте осторожны: не прикладывайте больших усилий во избежание повреждения
весоизмерительного датчика.
Установите весы на ровную устойчивую поверхность, где они бу-
дут эксплуатироваться.
Отрегулируйте горизонтальность весов, вращая регу-
лировочные ножки-винты и одновременно контролируя положение воздушного пузырька в ампуле уровня. Весы выровнены, когда пузырек находится в центре ампулы.
НЕПРАВИЛЬНО ПРАВИЛЬНО
10
kg
~
kg
kg
kg
6.2 ПОРЯДОК РАБОТЫ
kg
6.2.1 ВКЛЮЧЕНИЕ ВЕСОВ
Проверьте отсутствие груза на платформе.
Проверьте горизонтальность весов и при необходимости подрегулируйте ее (см. Раз-
дел 5).
Проверьте напряжение в сети питания. Завод-изготовитель выпускает весы, предна-
значенные для поставок в страны СНГ, с установкой на 220 В.
Вставьте вилку весов в сетевую розетку.
Если после этого весы не включились, нажмите клавишу ΟΟΟΟ. . На дисплее кратковре-
менно высветится версия управляющей программы; затем весы будут проходить тестирование с последовательным перебором на всех разрядах индикатора цифр от 0 до 9 либо от
9 до 0, после этого на дисплее высветится модификация весов (например, <AdH>). После
завершения теста на дисплее высветится нулевое показание.
►0◄
NET
6.2.2 УСТАНОВКА НУЛЯ
В случае дрейфа показаний по какой-либо причине при пустой платформе нажмите
клавишу ►0◄. Указатель ►0◄ должен включиться. После этого весы находятся в рабочем режиме.
6.2.3 ОБЫЧНОЕ ВЗВЕШИВАНИЕ
Проверьте установку нуля при пустой
платформе.
Положите груз на платформу (пример –
1,25 кг).
Считайте показания и уберите груз с
платформы.
►0◄
NET
►0◄
NET
6.2.4 ВЗВЕШИВАНИЕ С ИСПОЛЬЗОВАНИЕМ ТАРЫ
Выборка массы тары из диапазона взвешивания выполняется, когда для взвешивания груза необходима тара. При этом допускается взвешивать лишь грузы меньшей мас-
11
kg
kg
kg
сы, так чтобы сумма массы нетто груза и массы тары, т.е. масса брутто, не превышала
kg
kg
kg
kg
максимальную нагрузку (Max).
Проверьте установку нуля при пустой
платформе.
►0◄
NET

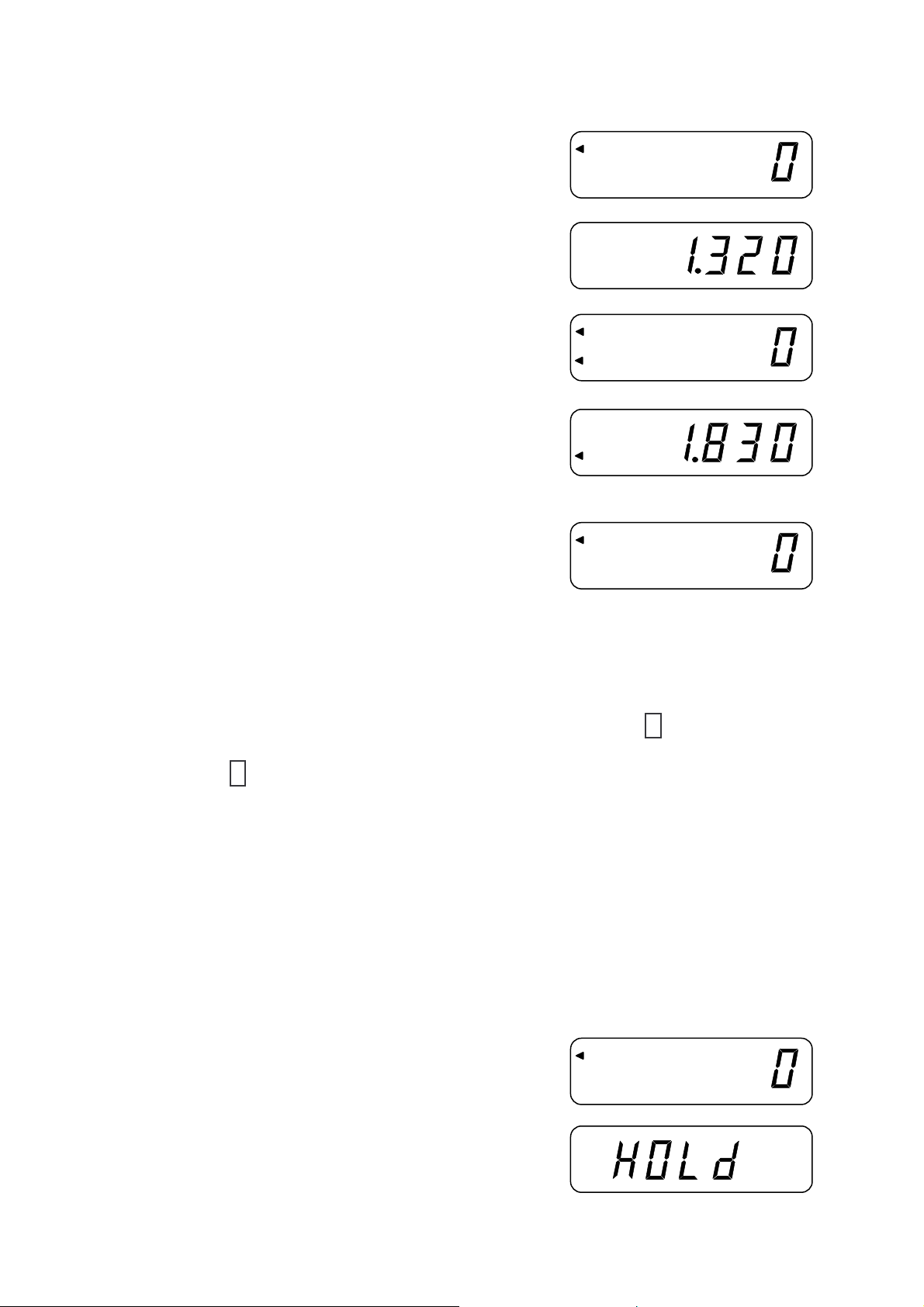

Положите тару на платформу (пример –
тара весит 1,32 кг).
Нажмите клавишу ►T◄. Указатель NET
включится.
Положите груз в тару. Индикатор покажет
массу нетто груза (пример – груз весит 1,83
кг).

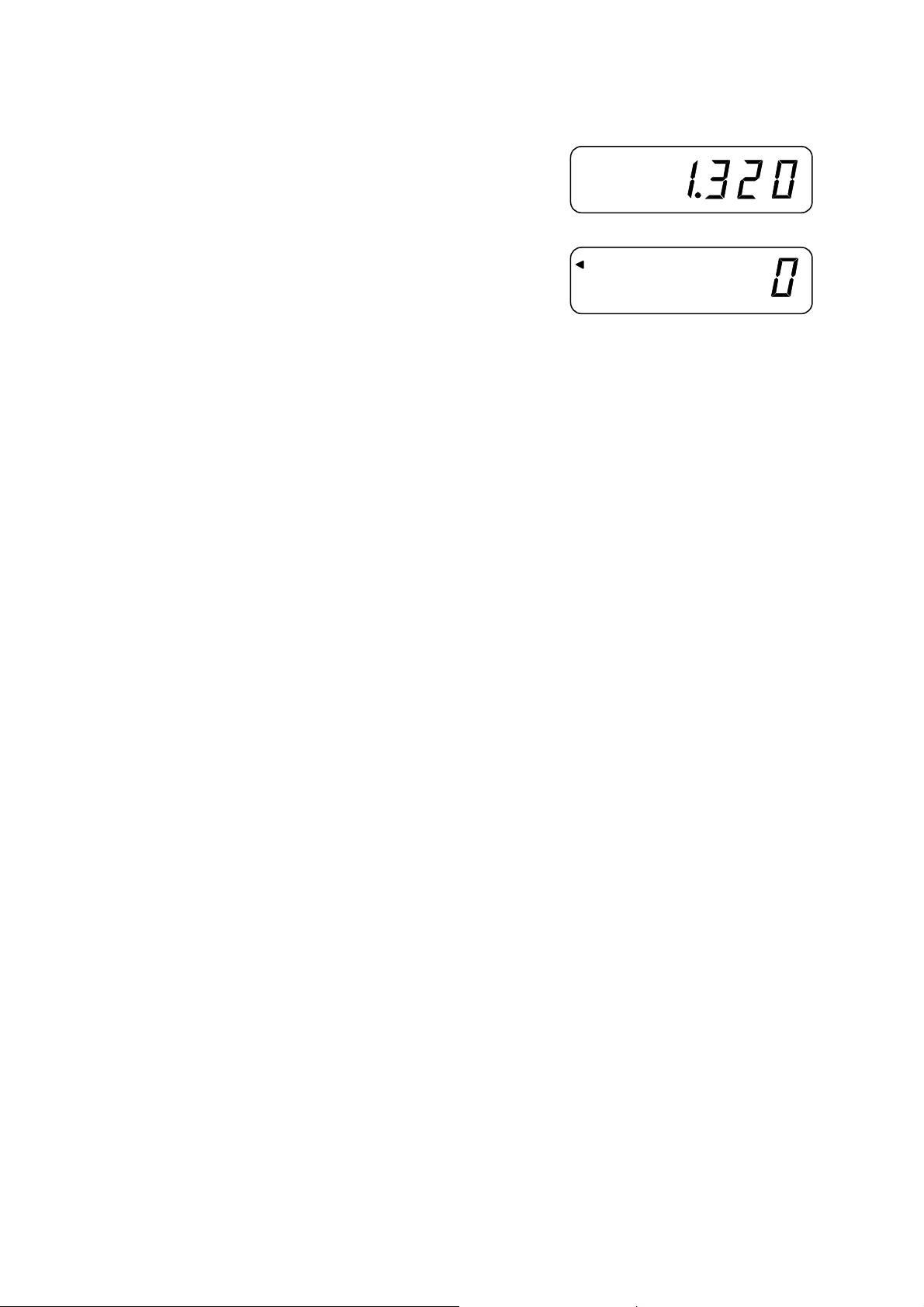

Для обнуления индикатора и выхода из
режима выборки массы тары снимите с платформы тару и все грузы и нажмите вновь
клавишу ►T◄. Указатель NET погаснет.
6.2.5 ВЗВЕШИВАНИЕ НЕСТАБИЛЬНЫХ ГРУЗОВ
►0◄
NET
►0◄
NET
►0◄
NET
Режим взвешивания нестабильных грузов используется для взвешивания грузов,
нагрузка которых на платформу нестабильна (например, животных).
В модели «AD-H» возможность использования клавиши H или для режима
взвешивания нестабильных грузов зависит от соответствующей заводской настройки. Если клавишу H или невозможно использовать для взвешивания нестабильных грузов,
обратитесь в любой центр сервисного обслуживания CAS для изменения соответствующей заводской настройки.
Примечание. Режим взвешивания нестабильных грузов является дополнительной
функцией. Результат измерения в данном режиме носит исключительно справочный характер. При измерениях в режиме взвешивания нестабильных грузов пределы допускаемой погрешности не установлены и такие измерения нельзя считать достоверными, их
результаты нельзя использовать при применении весов в областях, на которые распространяется сфера государственного регулирования обеспечения единства измерений.
Для просмотра или изменения режима работы выполните следующие действия:
Проверьте установку нуля при пустой
платформе.
►0◄
NET
Положите взвешиваемый груз на
платформу и нажмите клавишу H. На дисплее
высветится <HOLd>, а через некоторое время
12
►0◄
NET
kg
масса груза.
kg
Считайте показания и уберите груз с
платформы.
►0◄
NET
►0◄
NET
13
7 ПЕРЕДАЧА ДАННЫХ
В весах предусмотрена передача данных на внешнее устройство посредством интерфейса RS-232.
На весах AD-H при соответствующей сервисной настройке возможно использование клавиши H или для управления передачей данных.
Для получения дополнительной информации о передаче данных, а также для изменения назначения клавиши H или обращайтесь к своему поставщику.
8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
При эксплуатации весов должно производиться ежедневное обслуживание весов:
протирка платформы, корпуса весов и дисплея сухой тканью.
Диагностика и все виды ремонтов выполняются специализированными сервисными центрами производителя. Координаты сервисных центров Вы можете уточнить у своего поставщика.
9 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ
УСТРАНЕНИЯ
Во время работы весов производится их автоматическое диагностирование и при
обнаружении дефектов на дисплей выводится сообщение об ошибке.
Сообщение Описание неисправности Рекомендация
<0 – L> Груз превышает наибольший
предел взвешивания
<Err 1> Выход за пределы нулевого диа-
пазона
<Err 2> Неисправна аналоговая плата Обратитесь в техническую служ-
<Err 11> Неисправен АЦП Обратитесь в техническую служ-
<Err 22> Неисправна кодировка Обратитесь в техническую служ-
Уменьшите нагрузку на весы.
Освободите платформу от груза
и нажмите клавишу ZERO.
бу «CAS».
бу «CAS».
бу «CAS».
10 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Условия предоставления гарантии содержатся в гарантийном талоне, выдаваемом
поставщиком.
17
11 ПОВЕРКА
Поверка весов требуется в случаях, когда весы используются в сфере государст-
венного обеспечения единства средств измерений.
Периодичность поверки: один раз в год.
Поверка производится в соответствии с ГОСТ 53228-2008, Приложение H.
N п/п Дата Фамилия поверителя Подпись и печать
Примечание
12 УТИЛИЗАЦИЯ, ХРАНЕНИЕ, ТРАНСПОРТИРОВКА
Не выбрасывайте весы в обычный мусор. Сверьтесь с местными нормами по ути-
лизации электронных продуктов.
Хранить весы следует в оригинальной упаковке в теплых сухих помещениях.
Транспортировку весов следует производить только в оригинальной упаковке. Допускается транспортировка всеми видами транспорта. Не допускается подвергать упаковку весов воздействию атмосферных осадков, а также большим нагрузкам, например, перекидыванию во время погрузки/выгрузки.
19
Loading...
