I tem# 11926

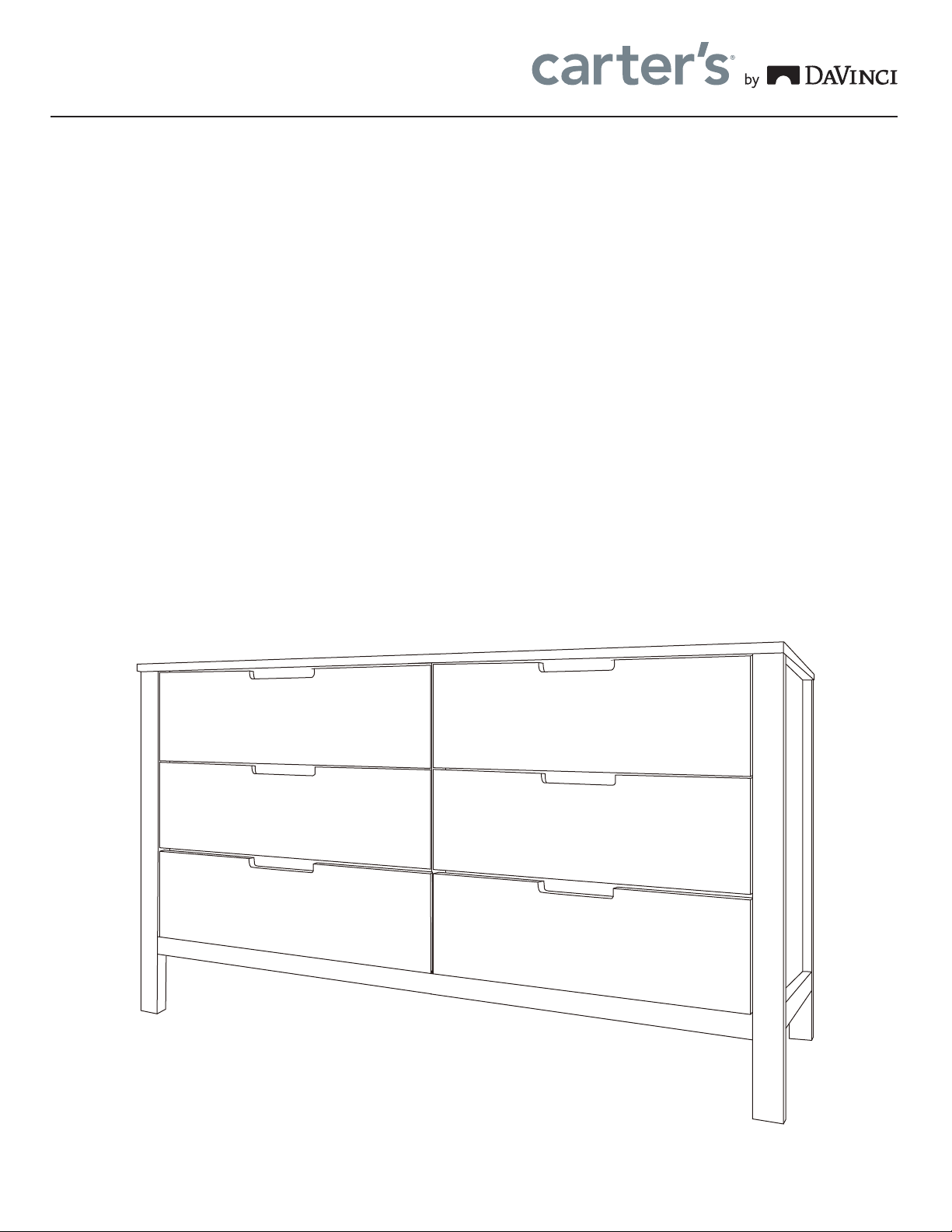

Colby 6 Drawer Double Wide Dresser Assembly Instructions
Commode double à 6 tiroirs Colby Manuel d’assemblage
revised 30SEP2019
1
Thank you for purchasing a Carter’s nursery product! To ensure safe use of your product, please
follow these assembly instructions closely. If you are missing parts or have any questions, please
visit our website at www.cartersbydavinci.com/support.
For assembly, use the Allen wrench if it is included in the hardware box. We also recommend
using a Phillips head screwdriver (not included) to complete assembly. Please do not substitute
parts or use power screwdrivers. Our pieces are made from natural woods. Due to the nature of
wood, some variation in color, grain, or texture is to be expected.
We hope you and your growing family enjoy our product.
With thanks,
Carter’s by DaVinci
Nous vous remercions de votre achat d’un produit pour tout-petits Carter’s! Pour assurer une
utilisation sans risque du produit, veuillez suivre attentivement ces directives d’assemblage. Si des
pièces manquent ou si vous avez des questions, veuillez visiter notre site Web à l’adresse
www.cartersbydavinci.com/support.
Pour l’assemblage, utilisez la clé Allen si c’est fournie dans la boîte de quincaillerie. Nous vous
recommandons aussi d’utiliser un tournevis à tête cruciforme (non fourni) pour terminer
l’assemblage. Veuillez ne pas remplacer les pièces par des pièces similaires ni utiliser de tournevis
électriques. Nos pièces sont faites de bois naturels. De par sa nature, le bois peut présenter des
variations de couleur, de grain ou de texture.
Nous espérons que vous et votre famille grandissante aimerez notre produit.
Un grand merci,
Carter’s by DaVinci
* You will need two people to
assemble this 6 drawer double
wide dresser.
* Deux personnes sont nécessaires
pour assembler ce commode
double à 6 tiroirs .
* Tools Needed (not included)
* Outils requis (non inclus)
Phillips screwdriver
Tournevis cruciforme
2
PARTS • PIÈCES
Not to Scale/Pas à l'échelle
C. Middle Panel
C. Panneau centre
A. Left Side Panel
A. Panneau
latéral gauche
E. Back Top Rail
E. Traverse
arrière supérieure
B. Right Side Panel
B. Pannea
latéral droit
F. Back Bottom Rail
F. Traverse
arrière inférieure
D. Top Panel
D. Dessus
G. Front Bottom Panel
G. Traverse
avant inférieure
H. Back panel (2)
H. Panneau arrière (2)
I. Middle support
I. Support central
3
J. Left drawer front (3)
J. Façade gauche
de tiroir (3)
K. Right drawer front (3)
K. Façade droit
de tiroir (3)
L. Drawer back (6)
L. Arrière
de tiroir (6)
M. Drawer bottom (6)
M. Fond de tiroir (6)
HARDWARE • ACCESSOIRES DE MONTAGE
H1. 1-3/4” Allen Head Bolt (12)
H1. Boulon Allen de 4,4 cm
(1-3/4 po) (12)
N. Left drawer side (6)
N. Côté gauche
de tiroir (6)
H2. 1” Allen Head Bolt (6)
H2. Boulon Allen de 2,5 cm
(1 po) (6)
O. Right drawer side (6)
O. Côté droit
de tiroir (6)
Bolts in Actual Size/Boulons (taille réelle)
H3. 1” Phillips headscrew (48)
H3. Vis à tête cruciforme
de 2,5 cm (1 po) (48)
H4. 2/3” Phillips
headscrew (20)
H4. Vis à tête cruciforme
de 1,5 cm (2/3 po) (20)
H5. 0.8 x 3 cm
Wood Dowel (14)
H5. 0.8 x 3 cm
Goujon de bois (14)
H6. Curve
Washer (9)
H6. Rondelle
demi-lune (9)
H7. Allen wrench
H7. Clé hexagonale
4
1
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
H7
H2
2
(Front)
(Avant)
(Back)
C
(Arrière)
G
E
H5
F
E
F
G
H6
H1
H7
H5
H1
H6
H7
C
(Back)
(Arrière)
B
(Front)
(Avant)
5
3
A
H5
H5
H7
H5
H6
H1
E
F
G
C
I
H1
H7
(Back)
(Arrière)
B
(Front)
(Avant)
6
4
D
H5
H2
H7
H6
H1
H1
H5
E
A
C
(Front)
(Avant)
H1
B
H7
7
5
5a
DRAWER ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE DES TIROIRS
H3
H3
O
J/K
N
H3
H3
H3
5b
L
H3
N
M
H3
H3
O
8
6
B
K
K
7
J
A
J
J
K
(Front)
(Avant)
H4
H
H
(Back)
(Arrière)
9
(REQUIRED)
(OBLIGATOIRE)
8
FURNITURE ANTI-TIPPING KIT INSTALLATION
INSTALLATION DU DISPOSITIF ANTIBASCULEMENT
Serious or fatal crushing can occur when furniture tips over on children. To help prevent tip-over,
follow the steps below to install this anti-tipping strap.
Le basculement du meuble sur un enfant peut entraîner des blessures graves ou fatales par écrasement. Pour
aider à prévenir le basculement, suivre les étapes ci-dessous afin d'installer cette sangle antibasculement.
WARNING
Children have died from
furniture tipover. To reduce the
risk of furniture tipover:
ALWAYS install tipover restraint
provided.
NEVER put a TV on this product.
NEVER allow children to stand,
climb, or hang on drawers,
doors, or shelves.
NEVER open more than one
drawer at a time.
Place heaviest items in the
lowest drawers.
This is a permanent label.
Do not remove!
AVERTISSEMENT
On dénombre le décès d’enfants attribuable
au renversement de pièces de mobilier. Afin
de réduire les risques de renversement de
pièces de mobilier :
TOUJOURS installer le dispositif
antibasculement.
Ne JAMAIS placer un téléviseur sur ce produit.
Ne JAMAIS permettre à des enfants de se tenir
debout, de grimper ou de s’accrocher sur les
tiroirs, les portes ou les tablettes.
Ne JAMAIS ouvrir plus d’un tiroir à la fois.
Placer les éléments les plus lourds sur les
tiroirs les plus bas.
Cette étiquette est apposée de
façon permanente.
Veiller à ne pas l’enlever!
HARDWARE
ACCESSOIRES DE MONTAGE
X 1
X 1
X 1
X 2
Tools Needed (not included)
Outils requis (non inclus)
Stubby
Screwdriver
Tournevis
court
Phillips
screwdriver
Tournevis
cruciforme
Pencil
Crayon
10
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
8a
Locate a 2” x 4” stud
behind the wall, and make
a mark.
Localiser un montant de 2”
x 4” derrière la surface du
mur et faire une marque.
2” x 4” wall stud
Montant de mur
de 2" x 4"
8b
Install the strap on the
wall with long screw and
washer.
Fixer la sangle au mur avec
la vis longue et une rondelle.
8c
Install the other end of strap
on the back of dresser with
short screw and washer into the
wood framing of the dresser.
Fixer l'autre extrémité de la
sangle à l'arrière de la commode
avec la vis courte et une rondelle
dans le cadre de bois de la
commode.
11
Finish
Terminé
READ ALL INSTRUCTIONS BEFORE USING
THE PRODUCT. KEEP THE INSTRUCTIONS
FOR FUTURE USE. Recheck all screws and
bolts to be sure they are fastened securely.
Do not overtighten.
LISEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT. CONSERVER CES INSTRUCTIONS POUR UN USAGE
ULTÉRIEUR. Procéder à une nouvelle vérification
des vis et des boulons pour vous assurer qu’ils
sont bien fixés. Ne pas trop serrer.
CHANGER TRAY IS NOT INCLUDED, SOLD
SEPARATELY. CHANGER TRAY M0619 IS
RECOMMENDED.
LA TABLE À LANGER N’EST PAS INCLUSE. ELLE
EST VENDUE SÉPARÉMENT. IL EST RECOMMANDÉ D’UTILISER LA TABLE À LANGER
M0619.
KEEP THIS MANUAL IN A SAFE PLACE FOR
FUTURE REFERENCE.
GARDER CE MANUEL EN LIEU SÛR POUR UN
USAGE ULTÉRIEUR.
IMPORTANT:
As with all infant and baby furniture, it is important to check fasteners, screws, and bolts periodically for tightness. Parents should ensure a safe environment for their children by checking
the furniture regularly before placing a child in the product.
IMPORTANT :
Comme pour tous les meubles de nourrissons et de bébés, il est important de vérifier périodiquement le serrage des attaches, des vis et des boulons. Les parents doivent procurer un environnement
sécuritaire à leur enfant en vérifiant régulièrement le meuble avant de placer l’enfant sur celui-ci.
12
ONE YEAR LIMITED WARRANTY:
We will replace any missing parts at the time of purchase or any defective item within a one year period
from the date of original purchase. Please keep your receipt so that we may process your warranty
request. This warranty only covers new units with original packaging and ownership, and is not
transferable. It does not cover any used, secondhand or demo models.
This warranty does not cover any damaged or defective parts that result from installation and assembly,
normal wear and tear, abuse, negligence, improper use or alteration to the finish, design, and hardware.
The specific legal rights of this warranty may vary from state to state. Some states do not allow any
exclusion or limitation of incidental damages. Some states do not allow limitation on how long an implied
warranty lasts.
GARANTIE LIMITÉE D’UN AN :
Nous remplacerons toute pièce manquant au moment de l’achat ou tout article défectueux au cours de
la période de garantie d’un an à compter de la date initiale de l’achat. Veuillez conserver votre reçu
de caisse pour le traitement de votre demande de garantie. Cette garantie ne couvre que les produits
neufs avec leur emballage original. Elle ne couvre que leur propriétaire initial et n’est pas transférable.
Elle ne couvre pas les produits usagés, d’occasion ou de démonstration.
Cette garantie ne couvre pas les pièces endommagées ou défectueuses en raison de leur installation et
leur assemblage, l’usure normale, les abus, les négligences, les utilisations incorrectes ni l’altération du fini,
du style et des accessoires de quincaillerie. Les droits particuliers rattachés à cette garantie peuvent varier
d’une juridiction à une autre. Certaines juridictions interdisent l’exclusion ou la limitation des dommages
indirects et ne permettent pas de limiter ladurée d’une garantie implicite.
Storage:
• Pine woods exchange moisture with the air adjusting to major changes in room temperature and humidity. Therefore,
it is best to place your furniture away from heating or air-conditioning vents.
• Sunlight is not friendly to solid wood furniture and prolonged direct exposure to harsh sunlight can discolor the finish.
Be careful not to place your furniture in direct sunlight for extended periods of time. As with all your fine furniture, blot
up spills immediately.
Rangement :
• Le bois de pin échange de l’humidité avec l’air en s’adaptant aux principaux changements de température et d’humidité ambiante. Il est donc préférable d’éloigner ce meuble des bouches de chaleur et de climatisation.
• Les rayons du soleil ne font pas bon ménage avec les meubles en bois massif et une exposition prolongée à la
lumière directe du soleil risque de décolorer le fini. Prenez garde de ne pas laisser votre meuble directement au soleil
pendant un temps prolongé. Comme pour tous les meubles précieux, épongez immédiatement toute éclaboussure.
Care and Cleaning:
• Do not scratch or chip the finish. Do not use abrasive chemicals for cleaning. Clean with mild soap on a damp, soft
rag. Rinse and dry thoroughly. If you ever refinish this furniture, be sure to use only a non-toxic finish specified for
children’s products. If you choose to refinish this furniture, the warranty will be voided.
Entretien et nettoyage :
• Évitez d’égratigner ou d’écailler le fini. N’utilisez pas des nettoyants abrasifs. Nettoyez le meuble avec du savon doux
sur un chiffon non rugueux. Rincez et séchez-le complètement. Si vous devez refaire la finition de ce meuble,
assurez-vous d’utiliser un fini non toxique conçu pour les meubles pour enfants. Si vous entreprenez de refinir ce
meuble, sa garantie sera annulée.
revised 11JAN2019
13
Registering your product is even easier than before.
You can register your product on our website at :
www.cartersbydavinci.com/registrations
IF YOU WOULD LIKE TO ORDER
REPLACEMENT OR MISSING PARTS
PLEASE VISIT US AT:
WWW.CARTERSBYDAVINCI.COM/PARTS
OR YOU CAN CONTACT US BY MAIL:
CARTER’S BY DAVINCI
8700 REX RD., PICO RIVERA, CA 90660
(323) 768 - 0183
www.cartersbydavinci.com
L’enregistrement de votre produit est plus facile que jamais. Veuillez
l’enregistrer sur notre site Web à :
www.cartersbydavinci.com/registrations
POUR COMMANDER DES PIÈCES DE RECHANGE OU
MANQUANTES, VISITEZ-NOUS À :
WWW.CARTERSBYDAVINCI.COM/PARTS
OU CONTACTEZ-NOUS PAR LA POSTE :
CARTER’S BY DAVINCI
8700 REX RD., PICO RIVERA, CA 90660
(323) 768-0183
www.cartersbydavinci.com
