RADIO CONTROLLED KOAXIAL-HELICOPTER RTF
Betriebsanleitung Seite 2 - 15
쮕
Instruction Manual Page 16 - 29
CARSON Easy Tyrann 370 · 50 050 7047
Sehr geehrter Kunde
D
Wir beglückwünschen Sie zum Kauf Ihres CARSON RC-Modellhubschraubers, welcher nach dem heutigen Stand der Technik gefertigt
wurde.
Da wir stets um Weiterentwicklung und Verbesserung unserer
Produkte bemüht sind, behalten wir uns eine Änderung in technischer
Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor.
Aus geringfügigen Abweichungen des Ihnen vorliegenden Produktes
gegenüber Daten und Abbildungen dieser Anleitung können daher
keinerlei Ansprüche abgeleitet werden.
Diese Bedienungsanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch.
Bewahren Sie diese Anleitung zum Nachlesen auf und für die
eventuelle Weitergabe des Modells an Dritte.
Garantiebedingungen
Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten
betreffend Fehler bei der Herstellung in Bezug auf Material und
Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten
Fachhändler. Im Falle eines Defekts während der Garantiezeit bringen
Sie das Modell zusammen mit dem Kaufbeleg zu Ihrem Fachhändler.
CARSON wird nach eigener Entscheidung, falls nicht anders im Gesetz
vorgesehen:
(a) Den Defekt durch Reparatur kostenlos in Bezug auf Material und
Arbeit beheben;
(b) Das Produkt durch ein gleichartiges oder im Aufbau
ähnliches ersetzen; oder
(c) Den Kaufpreis erstatten.
Alle ersetzten Teile und Produkte, für die Ersatz geleistet wird, werden
zum Eigentum von CARSON. Im Rahmen der Garantie leistungen dürfen neue oder wiederaufbereitete Teile verwendet werden.
Auf reparierte oder ersetzte Teile gilt eine Garantie für die Restlaufzeit
der ursprünglichen Garantiefrist. Nach Ablauf der Garantiefrist vorgenommene Reparaturen oder gelieferte Ersatzteile werden in Rechnung
gestellt.
Konformitätserklärung
Von der Garantie ausgeschlossen sind:
• Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsanweisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall,
fehlerhafte oder außergewöhnliche Beanspruchung, fehlerhafte
Handhabung, eigenmächtige Veränderungen, Blitzschlag oder
anderer Einfluss von Hochspannung oder Strom.
• Schäden, die durch den Verlust der Kontrolle über Ihr Modell
entstehen.
• Reparaturen, die nicht durch einen autorisierten CARSON Service
durchgeführt wurden
• Verschleißteile wie etwa Sicherungen und Batterien
• Rein optische Beeinträchtigungen
• Transport-, Versand- oder Versicherungskosten
• Kosten für die Entsorgung des Produkts sowie Einrichten und vom
Service vorgenommene Einstell- und Wiedereinrichtungsarbeiten.
Durch diese Garantie erhalten Sie spezielle Rechte, darüber hinaus ist
auch eine von Land zu Land verschiedene Geltendmachung anderer
Ansprüche denkbar.
Hiermit erklärt CARSON MODEL-SPORT, dass sich dieses Modell einschließlich Fernsteueranlage in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der
Richtlinie 1999/5/EG (R&TTE) befindet.
Die Original-Konformitätserklärung kann angefordert werden:
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth
Tel. +49/ (0)911/ 9765 - 03
Li-Ion
Im Lieferumfang enthalten ist ein wiederaufladbarer Li-Ion
Akku (Lithium-Ionen).
Dieser Akku ist recyclebar.
Im Lieferumfang sind Alkaline Batterien enthalten. Die
Batterien sind nicht wieder aufladbar.
Entsorgen Sie Ihre leeren Batterien/Akkus nicht im Hausmüll. Entsorgen Sie die Batterien gemäß den geltenden
Vorschriften bei den dafür vorgesehenen Sammelstellen.
Wir wünschen Ihnen viel Spaß mit Ihrem CARSON
Modellhubschrauber und jederzeit guten Flug!
Vor dem Gebrauch Ihres neuen Modells lesen Sie bitte dieses Handbuch
sorgfältig durch!
2
CARSON Easy Tyrann 370 · 50 050 7047
Inhalt
• 4
Ba
ie
n
Lieferumfang
D
Vorwort .......................................................................................................................... 2
Lieferumfang ................................................................................................................ 3
Sicherheitsanweisungen ......................................................................................... 4
a. Der Helikopter mit mehr Funktionen ............................................................9
b. Hinweise zur Steuerung ...................................................................................10
c. Ground Effect .......................................................................................................11
d. Technische Daten ...............................................................................................11
e. Vorbereitungen: Lademodus + Hinweise ..................................................12
f. Flugbetrieb ...........................................................................................................13
g. Freiflugtraining ...................................................................................................14
h. Problembehandlung .........................................................................................15

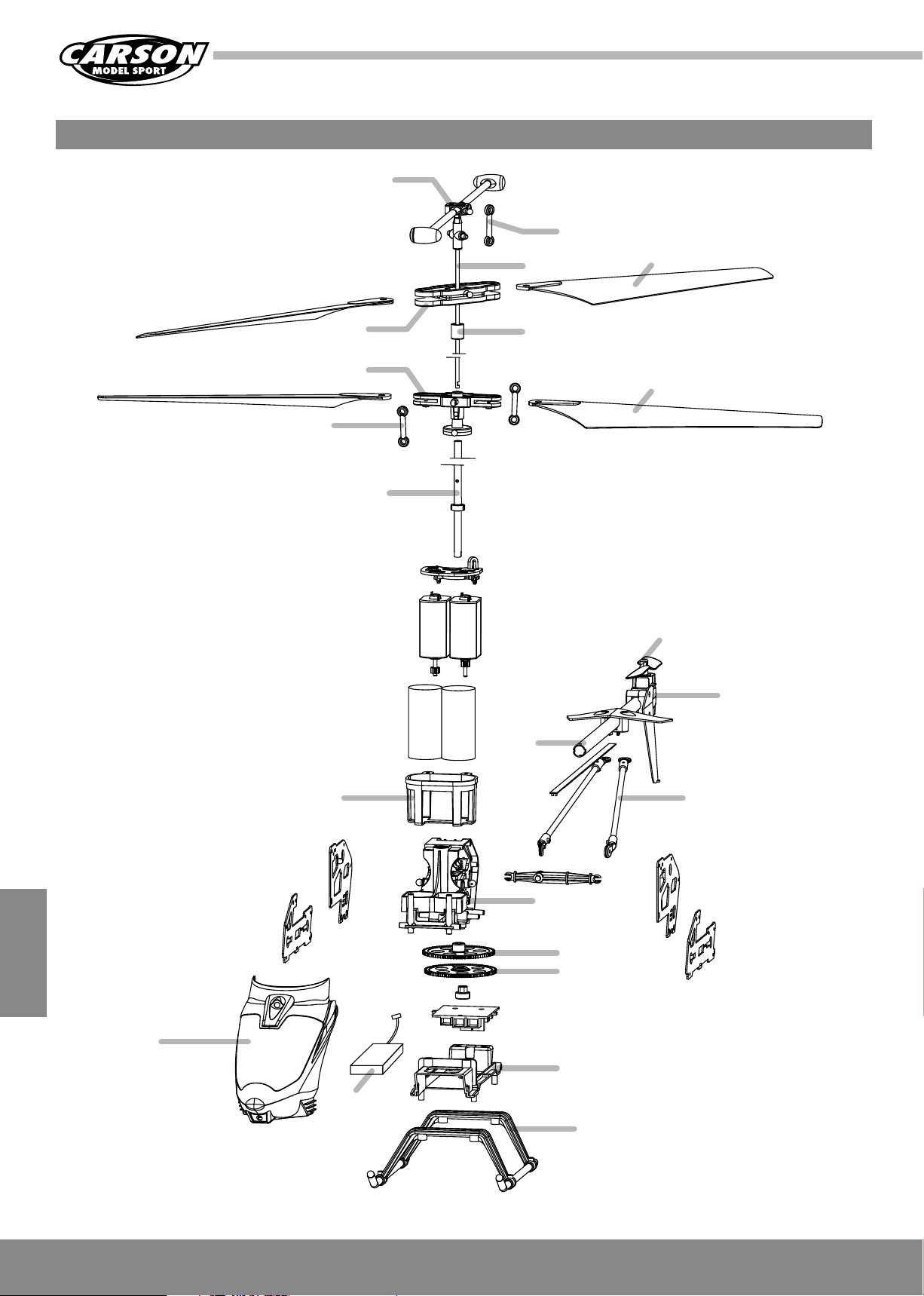

Explosionszeichnung ..............................................................................................30
Ersatzteile ....................................................................................................................31
• Flugfertig aufgebautes Modell
• 3,5-Kanal-Handsender 27 MHz
• Li-Ion 7,4 V/ 600 mAh
(Lithium-Ionen)
(Lithium-Ionen)
• Li-Ion-Ladegerät
• Gyro-Elektronik
• Bedienungsanleitung
• 4 Batterien
tter
CARSON Easy Tyrann 370 · 50 050 7047
3
D
Sicherheitsanweisungen
Allgemein
• Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren
Sie sie zum Nachlesen auf.
• Machen Sie sich insbesondere mit den Hinweisen zum
Flugbetrieb vertraut.
Dieses Modell ist kein Spielzeug!
• Funkferngesteuerte Modelle sind kein Spielzeug. Ihre Bedienung
muss schrittweise erlernt werden.
• Kinder unter 14 Jahren sollten das Modell nur unter Aufsicht von
Erwachsenen in Betrieb nehmen.
Wenn Sie noch über keine Erfahrungen mit Flugmodellen verfügen,
wenden Sie sich an einen erfahrenen Modellpiloten oder an einen
Modellbau-Club für die ersten Flugversuche.
Das Fliegen von ferngesteuerten Modellhubschraubern ist ein
faszinierendes Hobby, das jedoch mit der nötigen Vorsicht und Rücksichtnahme betrieben werden muss.
Ein ferngesteuerter Modellhubschrauber kann in einem unkontrollierten Flugzustand erhebliche Beschädigungen und Verletzungen
verursachen, für die Sie als Betreiber haftbar sind.
Als Hersteller und Vertreiber des Modells haben wir keinen Einfluss auf
den korrekten Umgang und die korrekte Bedienung des Modells.
Vergewissern Sie sich bei Ihrer Versicherung, ob Sie beim Ausüben
Ihres Hobbys versichert sind, bzw. schließen Sie eine spezielle Modellflugversicherung ab.
Kontaktadresse ist hierfür der Deutsche Modellfliegerverband e.V.
Rochusstr. 104 – 106, 53123 Bonn.
Bewahren Sie das Modell außerhalb der Reichweite von Kleinkindern
auf. Diese könnten das Modell unabsichtlich in Betrieb setzen und
sich so Verletzungen zufügen oder Akkus und Kleinteile in den Mund
nehmen und verschlucken.
Vorbereitungen
Fliegen Sie niemals, ohne die folgenden Punkte
geprüft zu haben:
• Achten Sie auf sichtbare Beschädigungen an Modell, Fern steuerung,
Ladegerät und Akku/Batterien.
• Prüfen Sie alle Schraub- und Steckverbindungen auf exakten und
festen Sitz.
• Die Akkus müssen vollständig geladen sein.
Flugbetrieb
Das Modell ist hauptsächlich für Indoor-Flüge konzipiert, da das
geringe Eigengewicht und die bauartbedingt unstabile Fluglage das
Modell sehr empfindlich gegen Luftbewegungen machen.
Zudem sind die Komponenten nicht staub- und feuchtigkeitsgeschützt.
• Überprüfen Sie das ordnungsgemäße Ansprechen der Servos auf
die Steuersignale.
• Überprüfen Sie vor dem Start die Funkreichweite.
Fliegen Sie nicht länger als eine
Akkuladung!
Danach müssen Sie den Motor mindestens 5 Minuten abkühlen lassen.
Laden Sie dann den Akku nach. Tiefentladung ist unbedingt zu vermeiden.
Verlegen Sie den Antennendraht so, dass er nicht in bewegliche Teile
gelangen kann. Sorgen Sie für eine Zugentlastung, indem Sie den
Draht an einer Stelle mit Klebestreifen am Rumpf fixieren.
4
CARSON Easy Tyrann 370 · 50 050 7047
Fliegen Sie am
besten nur in
geschlossenen
Räumen
• Mit einem Freiraum von
mindestens 3 m in alle
Richtungen
• Auf glattem Untergrund
• Ohne stehende (Möbel) oder
bewegte Hindernisse
(Personen, Tiere)
• In Räumen ohne Zugluft
Wenn Sie im Freien
fliegen wollen,
tun Sie dies
• Nur bei Windstille
• Mindestens 3 km von dem
nächsten offiziellen Modell flugplatz entfernt,
andernfalls müssen Sie eine Frequenz absprache
treffen.
D
Fliegen Sie nicht
• Wenn Sie übermüdet oder anderweitig in Ihrer
Reaktions fähigkeit beeinträchtigt sind.
• Bei Windstärke 1 oder höher
• In der Nähe von Hochspannungsleitungen oder
Funkmasten, oder bei Gewitter! Atmosphärische
Störungen können die Signale Ihres Fernsteuersenders beeinflussen.
• In der Nähe von Hindernissen wie Gebäuden,
Möbeln, Personen und Tieren
• Auf öffentlichen Verkehrsflächen
CARSON Easy Tyrann 370 · 50 050 7047
5
Rotor
D
• Beschädigte Rotorblätter müssen ausgetauscht werden!
Unterlassen Sie Reparaturversuche!
• Halten Sie sich von den Rotoren fern, sobald der Akku
angeschlossen ist.
• Vermeiden Sie den Aufenthalt in der Rotationsebene der Rotoren.
Ladegerät
Verwenden Sie ausschließlich das
beigefügte Ladegerät.
• Betreiben Sie das Ladegerät nur auf schwer entflammbaren Untergründen und
• Legen Sie auch den Akku während des Ladens auf eine nicht entflammbare Unterlage.
• Sorgen Sie für ausreichende Belüftung des Ladegerätes während
des Ladens.
Betreiben Sie das Modell nicht im Sitzen, um bei Bedarf schnell aus
dem Gefahrenbereich gelangen zu können.
Ziehen Sie die Halteschrauben der Rotorblätter nur so fest an, dass
diese sich im Betrieb durch die Fliehkraft von selbst um 180° zueinander ausrichten können.
• Lassen Sie das Ladegerät während des Ladevorganges niemals
unbeaufsichtigt.
• Laden Sie nur Akkus gleicher Bauart und Kapazität.
• Achten Sie beim Laden der Akkus auf die richtige Polarität.
Setzen Sie das Ladegerät, die Akkus und
das Modell niemals widrigen Umgebungsbedingungen aus!
Diese sind z. B.:
• Nässe, zu hohe Luftfeuchtigkeit (> 75 % rel., kondensierend)
Fassen Sie das Ladegerät auch nicht mit nassen Händen an.
• Betreiben Sie das Ladegerät niemals gleich dann, wenn es von einer
kalten in eine warme Umgebung gebracht wird.
Das dabei entstehende Kondenswasser kann das Gerät zerstören.
Lassen Sie das Gerät unverbunden auf Temperatur kommen.
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel, Benzine
• Zu hohe Umgebungstemperaturen (> ca. +40°C), direkte
Sonneneinstrahlung
• Offenes Feuer, Zündquellen
• Mechanische Belastungen wie Stöße, Vibrationen
• Starke Verschmutzung
• Starke elektromagnetische Felder (Motoren oder Transformatoren)
bzw. elektrostatische Feldern (Aufladungen)
• Sendeanlagen (Funktelefone, Sendeanlagen für Modellbau usw.)
Die einfallende Senderabstrahlung kann zur Störung des Ladebetriebs bzw. zur Zerstörung des Ladegerätes und damit auch des
Akkus führen.
Lassen Sie das Ladegerät zwischen den Ladevorgängen abkühlen. Trennen Sie das Ladegerät
vom Netz, wenn der Ladevorgang beendet ist.
Ein defektes Ladegerät darf nicht mehr verwendet werden.
Wenn anzunehmen ist, daß das Gerät defekt ist, also wenn
• Das Gerät sichtbare Beschädigungen aufweist,
• Das Gerät nicht mehr arbeitet und
• Nach längerer Lagerung unter ungünstigen Verhältnissen oder
• Nach schweren Transportbeanspruchungen, dann ist es umgehend
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern.
Entsorgen Sie das unbrauchbar gewordene (irreparable) Ladegerät
gemäß den geltenden gesetzlichen Vorschriften.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Ladegerätes nicht gestattet.
6
CARSON Easy Tyrann 370 · 50 050 7047
Lithium-Ionen Akku
Verwenden Sie den beigefügten Akku ausschließlich für dieses Modell.
Verwenden Sie auch als Ersatzakku nur ein Originalteil.
• Laden Sie den Akku ausschließlich außerhalb des Modells und fern
von leicht entflammbaren Materialien! Es ist normal, dass sich der
Akku beim Laden erwärmt.
• Akku nicht überladen oder tiefentladen! Beides kann zum Austreten
von Elektrolyten und zur Selbstentzündung führen.
• Mischen Sie niemals volle mit halbleeren Akkus / Batterien oder
Akkus unterschiedlicher Kapazität.
• Laden Sie den Li-Ion-Akku mindestens alle 6 Monate, um Tiefentladung zu verhindern.
• Ziehen Sie den geladenen Akku vom Ladegerät ab, um eine Selbstentladung zu vermeiden.
• Entfernen sie den Akku, wenn Sie das Modell längere Zeit nicht
benutzen wollen.
Defekte/nicht mehr aufladbare Akkus sind dem Sondermüll (Sammelstellen) zuzuführen.
Eine Entsorgung über den Hausmüll ist untersagt!
Die Akkus dürfen nicht
• In Flüssigkeit getaucht,
• Ins Feuer geworfen oder hohen Temperaturen sowie
• Mechanischen Belastungen ausgesetzt oder
• Auseinandergenommen/ beschädigt werden
• Kurzgeschlossen werden.
Wenn Sie während des Gebrauchs, der Ladung, oder der Lagerung
des Akkus einen Geruch wahrnehmen, eine Verfärbung, übermäßige
Erhitzung, eine Deformation oder andere Auffälligkeiten bemerken:
• Stecken Sie den Akku vom Ladegerät ab
• Trennen Sie den Akku vom Verbraucher
• Benutzen Sie den Akku nicht mehr.
Wenn Elektrolyt ausläuft:
• Vermeiden Sie den Kontakt mit Augen und Haut!
• Waschen Sie die betroffenen Stellen sofort mit klarem Wasser ab
und
• Suchen Sie einen Arzt auf.
D
Hinweis
• Trocken-Batterien sind nicht wiederaufladbar.
• Wiederaufladbare Akkus müssen vor dem Aufladen aus dem Modell
genommen werden.
• Laden nur unter Aufsicht eines Erwachsenen.
• Akkus/ Batterien nur mit dem richtigen Pol einlegen.
• Leere Batterien/Akkus immer nach Gebrauch aus dem Modell
entfernen.
• Die Anschlusskabel dürfen nicht kurzgeschlossen werden.
• Bitte überprüfen Sie regelmäßig die Elektronik oder Akkus,
Ladegerät, Anschlussstecker, Kabel, Gehäuse und andere Teile auf
Schäden.
CARSON Easy Tyrann 370 · 50 050 7047
7
Sicherheitshinweise für Lithium-Ionen
g
D
Akkumulatoren
1. Der Akku darf weder auseinandergebaut noch umgebaut werden.
2. Verwenden Sie den Akku nicht in der Nähe von Feuer, Öfen oder
anderen beheizten Stellen (über 80°C).
3. Tauchen Sie den Akku nicht in Wasser oder setzen ihn
anderer Feuchtigkeit aus.
4. Laden Sie den Akku nicht in der Nähe von Feuer oder unter
direkter Sonneneinstrahlung auf.
5. Verwenden Sie nur das spezifizierte Ladegerät und befolgen Sie
die Ladehinweise.
6. Treiben Sie keine Nägel in den Akku, traktieren ihn mit einem
Hammer oder treten auf ihn.
7. Setzen Sie den Akku keinem äußeren Druck aus oder werfen ihn.
8. Verwenden Sie keine beschädigten oder deformierten Akkus.
9. Löten Sie nicht direkt am Akku.
10. Den Akku weder verpolen noch zu stark entladen.
11.
Achten Sie beim Laden und Entladen auf die richtige Polarität.
12. Verbinden Sie den Akku nicht mit einer Steckdose oder dem
Zigarettenanzünder im Auto.
13. Verwenden Sie den Akku nur für Geräte, die auch dafür vorgesehen sind.
14. Vermeiden Sie direkten Kontakt mit undichten Akkus.
15. Halten Sie den Akku von Kleinkindern fern.
16. Laden Sie den Akku nicht länger als angegeben auf.
17. Platzieren Sie den Akku nicht in einer Mikrowelle oder einem
Druckbehälter.
18. Verwenden Sie keine undichten Akkus in der Nähe von offenen
Feuerstellen.
19. Setzen Sie den Akku keiner direkten Sonneneinstrahlung aus oder
verwenden ihn unter dieser (oder im erhitzten Modell).
20. Verwenden Sie den Akku nicht in Umgebungen, in denen sich
statische Elektrizität bildet oder bilden kann, da dadurch der
Schutzkreislauf beschädigt werden kann.
21. Der Akku kann innerhalb einer Temperaturspanne von
0°C bis 45°C geladen werden. Vermeiden Sie einen Lade vorgang
außerhalb der vorgegebenen Spanne.
22. Sollte der Akku vor dem ersten Gebrauch Rost aufweisen,
verdächtig riechen oder auf andere Weise ungewöhnlich
erscheinen, verwenden Sie ihn nicht und bringen Sie ihn zurück
in das Geschäft, in dem Sie ihn gekauft haben.
23. Wenn Kinder den Akku verwenden, sollten sie vorab von ihren
Eltern über den richtigen Gebrauch laut Bedienungsanleitung
belehrt werden. Achten Sie darauf, dass sich die Kinder an Ihre
Anweisungen halten.
24. Halten Sie den Akku von Kindern fern und achten Sie darauf, dass
diese den Akku nicht aus dem Ladegerät entfernen können.
25. Sollte etwas von der im Akku enthaltenen Chemikalie auf Haut
oder Kleidung kommen, waschen Sie diese umgehend mit klarem
Wasser ab, um Hautreizungen zu vermeiden.
26. Laden Sie den Akku niemals auf einem Teppichboden, da dies zu
Bränden führen kann.
27. Verwenden Sie den Akku nicht für nicht spezifiziertes Equipment
oder andere Zwecke.
28. Berühren Sie den Akku nicht, wenn dieser undicht ist. Wenn Sie
den Akku anfassen, sollten Sie Ihre Hände sofort waschen.
29. Verwenden Sie keine Akkus, die aufgequollen oder beschädigt
sind.
30. Laden Sie den Akku niemals unbeaufsichtigt.
8
CARSON Easy Tyrann 370 · 50 050 7047
a. Der Helikopter mit mehr Funktionen
Kein Schrauben und Basteln mehr!!! Der Spaß beginnt sofort aus der
Packung. Schon nach kurzer Zeit wird aus dir ein richtiger Heli-Pilot!
Bei absoluter Windstille kann auch draußen geflogen werden. Mit dem
mitgelieferten Li-Ion Akku sind Flugzeiten von 8 Minuten zu erreichen.
Features:
• Extrem stabile Flugeigenschaften
• Komplett flugfertig aufgebaut
• Mit professioneller 3,5-Kanal 27 MHz Fernsteueranlage
• Inkl. Gyro (Stabilisations-Funktion)
• Inkl. Li-Ion-Akku 7.4 V/ 600 mAh (Lithium-Ionen) und Li-Ion Balance
Ladegerät
D
Rotorblatt
Kabine
Stabilisator
Rotorblatthalter
Rotorblatt
Heckrotor
Rotorblatt
Rotorwelle
Leitwerk
Landegestell
CARSON Easy Tyrann 370 · 50 050 7047
9
b. Hinweise zur Steuerung
Links drehen Vorwärts
Drück den Steuerknüppel seitwärts nach links um den
Heli gegen den Uhrzeigersinn drehen zu lassen.
Rückwärts
Ziehe den rechten Steuerknüppel nach hinten um rückwärts zu fliegen.
Drücke den rechten Steuerknüppel nach vorne um vorwärts zu fliegen.
Rechts drehen
Drücke den Steuerknüppel nach rechts für drehen
im Uhrzeigersinn.
Steigen
Sinken
Wenn der rechte Knüppel nach oben
gedrückt wird, steigt das Modell.
Wenn der Knüppel wieder sanft nach
unten geschoben wird, sinkt das Modell
wieder.
Frequenzschalter
Wenn zwei Helis
gleichzeitig fliegen
wollen, müssen diese
auf unterschiedlicher
Frequenz betrieben
werden.
Drehen
Trimmung
Wenn der Helikopter in eine Richtung
wegdreht, kann per Trimmung nachjustiert werden, so dass der Helikopter
gerade in der Luft stehen bleibt.
Turbo Button
Der Heli kann durch
betätigen des
Turbo-Button’s vom
Beginner-Modus
auf Master-Modus
umgestellt werden.
Im Mastermodus läßt
sich der Heli agiler +
schneller fliegen.
10DCARSON Easy Tyrann 370 · 50 050 7047
c. Ground Effect
ACHTUNG!
Bis zu einer Höhe von ca. 30cm befindet sich
das Modell im Einflussbereich der Luftverwirbelungen durch die eigenen Rotoren.
Dieser „Ground Effect“ erleichtert zum Einen das Abheben des
Helikopters, da die von den Rotoren nach unten gedrückte Luft den
Helikopter vom Boden abstößt.
In unmittelbarer Bodennähe kehrt sich dieser Effekt aber um, da nun
die seitlich vom Helikopter wegströmende Luft einen Unterdruck
erzeugt und das Modell sich förmlich am Boden ansaugt. Dies kann zu
einem unsanften Aufsetzen führen.
Aus diesem Grund ist das Flugverhalten des Modells in geringer Höhe
eher instabil. Wenn Ihnen das unruhige Flugverhalten Schwierigkeiten
bereitet, steigern Sie die Flughöhe allmählich.
d. Technische Daten
D
Hauptrotordurchmesser 370 mm
Länge 400 mm
Höhe 200 mm
Gewicht 265 g
Ladegerät „Li-Ion“
Eingang: 230 V/ AC, 50 Hz
Ausgang: 500 mA
CARSON Easy Tyrann 370 · 50 050 7047
11
e. Vorbereitungen: Lademodus + Hinweise
Sender vorbereiten
Batteriedeckel
4x 1.5 V AA
Batterien
1. Antenne in den Sender stecken und festschrauben. 2. Öffnen Sie die Abdeckung, setzen Sie 4 Stück Batterien 1,5 V/ AA ein
und achten Sie dabei auf die richtige Polarität.
1. Die Batterien sorgfältig einsetzen.
2. Bitte keine alten und neuen Batterien gleichzeitig verwenden.
!
3. Bitte keine unterschiedlichen Batterietypen verwenden.
Flugakku laden
Während des Ladens
den Schalter des Hubschraubers nach oben
in die Position „OFF“
schieben.
1. Stecken Sie den Adapter in den Gleichstrom-Ausgang der Ladebox-
Eingangsbuchse. Das Symbol des Gleichstrom-Ladegeräts leuchtet
grün.
2. Stecken Sie die Fassung des Netzsteckers in das Batterieladegerät.
Das Symbol leuchtet rot. Wenn das rote Licht grün leuchtet, ist der
Ladevorgang abgeschlossen.
Die Ladezeit kann bis zu 80 Minuten dauern.
!
Die Flugzeit beträgt ca. 5 – 8 Minuten.
Der Hubschrauber ist mit einem Li-Ion-Akku
ausgestattet. Bitte beachten Sie auch die
folgenden Warnungen und Sicherheitshinweise:
• Verwenden Sie die Batterie nicht in der Nähe einer Wärmequelle
wie Feuer oder einer Heizung. Sonst kann es zu Schäden oder zur
Explosion der Batterie kommen.
• Schlagen Sie die Batterie nicht auf harte Oberflächen.
• Tauchen Sie die Batterie nicht in Wasser, und bewahren Sie sie an
einem kühlen, trockenen Ort auf.
Stecker des
GleichstromLadegeräts
Hinweis: Wenn sich die Farbe des Lichts nicht ändert, bedeutet dies,
dass die Batterie vollständig geladen ist und kein weiteres Laden
erforderlich ist.
• Das im Lieferumfang dieses Produkts enthaltene Ladegerät eignet
sich nur zum Laden des Produkts.
• Demontieren Sie den Akku nicht.
• Lassen Sie den Akku während des Ladevorgangs niemals unbeaufsichtigt.
12DCARSON Easy Tyrann 370 · 50 050 7047
Ausbalancieren des Modells
Der Helikopter muss korrekt ausbalanciert sein. Bei falscher
Schwerpunktlage verlieren Sie die Kontrolle über das Modell!
Die Schwerpunktlage des Modells ist voreingestellt. Korrekturen
sind nur notwendig, wenn Sie mit den Flugeigenschaften nicht
zufrieden sind.
Der Schwerpunkt des Heli-Modells sollte exakt im Drehpunkt der
Rotorachsen liegen.
Verschieben Sie den Flugakku, um die optimale Schwerpunktlage
zu ermitteln.
• Hängen Sie den Heli am oberen Rotorkopf, in der Verlängerung
der Rotationsachse auf. Der Heli darf nicht nach vorne oder
hinten kippen, egal in welcher Position sich die Hauptrotorblätter befinden.
• Wenn sich die Nase senkt, ist das Modell kopflastig. Verschieben Sie den Flugakku geringfügig nach hinten.
• Wenn sich das Heck absenkt, verschieben Sie den Flugakku nach
vorne, um den Schwerpunkt einzustellen.
Sichern Sie den Flugakku, wenn Sie die optimale Schwerpunktlage
ermittelt haben.
f. F lugbe trieb
D
Seitliches Ausbalancieren
Unterstützen Sie den Helikopter am Ende des Heckauslegers und so
weit wie möglich vorne, an der Längsachse. Nehmen Sie dazu die
Kabinenhaube ab. Der Heli darf nicht nach einer Seite kippen, egal in
welcher Position sich die Hauptrotorblätter befinden.
Einschalten des Modells
Sorgen Sie für ausreichend Platz, um erste Flugversuche zu unternehmen. Auch wenn der Indoor-Heli später auf engstem Raum geflogen
werden kann, benötigen Sie ca. 3 m freien Raum in allen Richtungen
um sich herum.
• Stellen Sie das Modell auf einen glatten und ebenen Untergrund,
damit der Helikopter ungehindert gleiten und abheben kann.
• Stellen Sie den Hubschrauber ca. 2 m vor sich auf den Boden,
das Heck zeigt in Ihre Richtung. Auf diese Weise entspricht die
Reaktionsrichtung des Helikopters der Steuerrichtung.
• Nehmen Sie den linken Fernsteuerhebel (Pitch) ganz zurück.
Achtung!
Erst den Sender einschalten. Danach den frisch geladenen Flugakku
anschließen.
Das Modell darf jetzt nicht bewegt werden!
• Nach einigen Sekunden ist das Modell startbereit.
• Bewegen Sie den linken Steuerhebel leicht nach vorne, bis das
Modell gerade vom Boden abhebt.
• Ziehen Sie den Steuerhebel wieder langsam zurück, so dass das
Modell sanft wieder landet.
Bewegen Sie die Steuerung äußerst feinfühlig!
2 m
CARSON Easy Tyrann 370 · 50 050 7047
13
Schwebeflug
Schwebeflug heißt, den Helikopter stabil auf einer Stelle in der Luft zu
halten. Schwebeflug ist nur mit einem Helikopter möglich und muss
als grundlegende Flugfigur intensiv geübt werden.
Machen Sie sich dazu mit den Steuerfunktionen Ihres Fernsteuersenders vertraut, so dass diese „in Fleisch und Blut“ übergehen.
• Stellen Sie dann den Hubschrauber ca. 2 m vor sich auf den
Boden, mit dem Heck in Ihre Richtung.
• Lassen Sie den Helikopter noch am Boden und bewegen Sie ihn erst
gezielt leicht seitwärts, vorwärts und rückwärts.
• Wenn Sie die Steuerung am Boden beherrschen, geben Sie etwas
mehr Auftrieb und lassen Sie ihn über dem Boden schweben, ohne
dass sich die Rumpfspitze dreht oder der Helikopter wegdriftet.
• Markieren Sie am besten einen Punkt auf dem Boden, von dem aus
Sie das Modell starten.
Versuchen Sie, den Helikopter über diesem Punkt zu halten und
auch auf diesem Punkt wieder zu landen.
• Bewegen Sie die Steuerhebel nicht zu ruckartig, da sonst insbesondere die Landung sehr hart ausfallen kann.
Entwickeln Sie ein Gespür für die Steuerung, indem Sie
wiederholt abheben, schweben und wieder aufsetzen.
• Wenn Sie dabei Unstimmigkeiten in der Steuerung oder eine
Unwucht im Rotor bemerken, landen Sie
sofort und korrigieren Sie die notwendigen Einstellungen.
• Steigern Sie die Flughöhe allmählich.
g. Freiflugtraining
Ab einer Flughöhe von ca. 2 m befindet sich der Heli nicht mehr im
Einflussbereich der Luftverwirbelungen aus den eigenen Rotoren und
die Fluglage wird stabiler.
Wenn Sie den Schwebeflug beherrschen, fangen
Sie mit einfachen Flugfiguren an:
Freiflugtraining
• Wenn Sie sich sicher fühlen, stellen Sie sich seitlich zum Modell und
üben Sie die Steuerung aus diesem Blickwinkel.
• Bzw. lassen Sie das Modell auf sich zu fliegen und steuern Sie in
umgekehrter Richtung.
• Vermeiden Sie ruckartige Lastwechsel, da sich sonst oberer und
unterer Rotor berühren könnten und das Modell abstürzt.
• Trainieren Sie die Beherrschung des Modells, lassen Sie es
schweben, steigen, sinken, fliegen Sie vorwärts und rückwärts und
fliegen Sie Kurven.
• Fliegen Sie das Modell immer vor sich oder lassen Sie es über sich
kreisen. Wenn Sie das Modell hinter Ihrem Rücken fliegen lassen,
könnten Sie die Orientierung verlieren und damit die Kontrolle über
den Heli.
Versuchen Sie niemals, das Modell aus dem Flug
zu fangen!
14DCARSON Easy Tyrann 370 · 50 050 7047
h. Problembehandlung
Lesen Sie dies, schon bevor es passiert.
Problem Ursache Behebung
D
Das Modell bewegt sich
nicht
Das Modell steigt nicht auf 1. Rotorblätter sind verbogen Tauschen Sie die Rotorblätter aus
Das Modell bewegt sich
vorwärts/rückwärts und
seitwärts, schwebt aber
nicht
Das Modell vibriert heftig 1. Prüfen Sie, ob die Hauptrotoren rund laufen Tauschen Sie die Rotorblätter ggf. aus
Das Heck lässt sich nicht
stabilisieren
1. Prüfen Sie, ob der Sender und das Modell
eingeschaltet sind
2. Prüfen Sie die Akkuspannung von Sender und
Modell
3. Der Kanal des Hubschraubers und des Controller
unterscheiden sich
4. Der Kreisel des Hubschrauber kann den richtigen Punkt
nicht finden
2. Motor wird zu heiß Lassen Sie den Motor abkühlen
3. Akkus sind leer Laden Sie die Akkus oder tauschen Sie sie aus
Überprüfen Sie, ob der Helikopter einem Luftzug, z. B. durch
ein geöffnetes Fenster oder eine Klima anlage ausgesetzt ist.
Bei Zugluft ist Schwebeflug nicht möglich
2. Prüfen Sie, ob das Modell korrekt ausbalanciert ist Tauschen Sie die Rotorblätter ggf. aus
1. Ein oder mehrere Rotorblätter sind defekt Ersetzen Sie ein oder beide Rotorblätter
2. Unterer und oberer Rotorkreis laufen mit
unterschiedlicher Reibung auf der Rotorwelle
3. Die Rotationsgeschwindigkeit des oberen und
unteren Rotorkreises ist ungleichmäßig
Schalten Sie Sender und/oder Modell ein
Setzen Sie vollständig geladene Akkus/Batterien
ein
Stellen Sie für Hubschrauber und Controller den
gleichen Kanal ein (A – B)
Bewegen Sie den Hubschrauber auf dem flachen
Boden bis der Kreisel das Signal empfängt
Schließen Sie das Fenster/die Tür, schalten Sie
die Klimaanlage ab oder wählen Sie einen besser
geeigneten Raum
Stellen Sie sicher, dass sich beide Rotorkreise
leicht drehen lassen
Korrigieren Sie die Trimmung am Sender
CARSON Easy Tyrann 370 · 50 050 7047
15
Dear Customer
We congratulate you for buying this CARSON RC model
helicopter, which is designed using state of the art technology.
According to our policy of steady development and improvement of
our products we reserve the right to make changes in specifications
concerning equipment, materials and design of this product at any
time without notice.
Specifications or designs of the actual product may vary from those
shown in this manual or on the box.
Limited warranty
This product is warranted by CARSON against manufacturing defects
in materials and workmanship under normal use for 24 months from
the date of purchase from authorised franchisees and dealers. In
the event of a product defect during the warranty period, return the
product along with your receipt as proof of purchase to any CARSON
store.
CARSON will, at its option, unless otherwise provided by law:
(a) Correct the defect by repairing the product without charging for
parts and labour;
(b) Replace the product with one of the same or similar design; or
(c) Refund the purchase price.
All replaced parts and products, and products on which a refund is
made, become the property of CARSON. New or reconditioned parts
and products may be used in the performance of warranty services.
Repaired or replaced parts and products are warranted for the
remainder of the original warranty period. You will be charged for
repair or replacement of the product made after the expiration of the
warranty period.
The manual forms part of this product. Should you ignore the
operating and safety instructions, the warranty will be void.
Keep this guide for future reference.
The warranty does not cover:
• Damage or failure caused by or attributable to acts of God, abuse,
accident, misuse, improper or abnormal usage, failure to follow
instructions, improper installation or maintenance, alteration,
lightning or other incidence of excess voltage or current.
• Damage caused by losing control of your model.
• Any repairs other than those provided by a CARSON Authorised
Service Facility
• Consumables such as fuses or batteries
• Cosmetic damage
• Transportation, shipping or insurance costs; or
• Costs of product removal, installation, set-up service
adjustment or reinstallation.
This warranty gives you specific legal rights, and you may also have
other rights which may vary according to the country of purchase.
Declaration of conformity
Dickie-TAMIYA GmbH & Co. KG hereby declares that this model kit
with radio, motor, battery and charger is in accordance with the basic
requirements of the following European directives: 98/37EG and
89/336/EWG and other relevant regulations of guideline 1999/5/EG
(R&TTE).
The original declaration of conformity can be obtained from the
following address in Germany:
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth •
Germany
Tel. +49/(0)911/9765-03
Li-Ion
The product you have purchased is powered by a
rechargeable Li-Ion battery (Lithium Ion).
The battery is recyclable.
Included are Alkaline batteries. This batteries are not
rechargeable.
Batteries must not be placed in with the household refuse.
Please dispose of the batteries, according to the actual law,
by the designated recycling points.
Before using your new model carefully read these instructions!
We wish you good luck and a lot of fun with your
CARSON model helicopter!
16GBCARSON Easy Tyrann 370 · 50 050 7047
Contents
• Li-I
600 mAh
(
)
•
Included Items
Preface ..........................................................................................................................16
Included Items ...........................................................................................................17
Safety Precautions ....................................................................................................18
a. The Helicopter with More Functions ...........................................................23
b. Helicopter Control Ways ..................................................................................24
c. Ground Effect .......................................................................................................25
d. Technical Data .....................................................................................................25
e. Preparations: Charging and Notes ...............................................................26
f. Flight Operation..................................................................................................27
g. Free Flying Training ...........................................................................................28
h. Troubleshooting .................................................................................................29
Exploded Drawing ...................................................................................................30
Spare Parts ..................................................................................................................31
GB
• Model built ready-to-fly
• 3,5-channel remote control
transmitter 27 MHz
• Li-Ion 7.4 V/ 600 mAh
on 7.4 V/
(Lithium Ion)
Lithium Ion
• Li-Ion charger
• Gyro electronic
• Operating manual
• 4 Batteries
4 Batteries
17CARSON Easy Tyrann 370· 50 050 7047
Safety Precautions
General
• Read the Operating Manual carefully and keep it for future
reference.
• Make yourself familiar with all the instructions for flight operation.
This model is not a toy!
• This radio controlled model is not a toy. Learning how to control it
correctly is a gradual process.
• Children under 14 years of age should be supervised by an adult.
If you are not yet proficient with model aircraft, we suggest you
approach a more experienced model pilot or a model-making club
about making your first flight attempts.
Flying a radio controlled helicopter is a fascinating hobby. However, it
has to be practised with the necessary caution and respect.
A radio controlled model can cause damage and injury and the user is
liable for any such incident.
As a manufacturer and distributor of the model, we are not responsible
for the correct handling and operation of the model.
Make sure that you have sufficient insurance cover when practising
your hobby.
Keep the model well beyond the reach of small children. They may
unintentionally activate the model and cause themselves injury with
it, or they may put batteries and small parts into their mouths and
swallow or choke on them.
Preparations
Never start flying before you have made sure of
the following points:
• Pay attention to visible damage on the model, remote control,
battery charger and batteries.
• Ensure that the model is functioning correctly and that all nuts,
bolts and screws are properly tightened.
• Batteries for transmitter and receiver are well charged and of the
correct voltage.
Flight operation
The model is primarily conceived for indoor flights since its own slight
weight and instable flight position resulting from the construction
type make it very susceptible to air movements.
Moreover the components are not dust- and moisture-proof.
• Make sure that all servos respond correctly to the signals of the
transmitter.
• Always check the radio operation before starting the helicopter.
Do not fly any longer than one battery charging!
Afterwards the motor must cool down for at least 5 minutes.
Then recharge the battery. Avoid low discharge in any case.
Lay the antenna wire in such a way that it cannot get into movable
parts. Ensure for traction relief by fixing the wire to a location on the
fuselage with adhesive tape.
18GBCARSON Easy Tyrann 370 · 50 050 7047
It is best to fly only in
closed rooms
• With a free space of at least 3 m
in all directions
• On a smooth foundation
• Without standing (furniture)
or moving obstacles (persons,
animals)
• In rooms without air draught
If you want to fly
outdoors, do this
• Only when there is no wind,
• At a distance of at least 3 km
from the next official model
airplane flying site, otherwise
you must make an agreement
about frequency usage.
Do not fly
• If you are overtired or your reactivity is impaired in
any way.
• At wind-force 1 or greater
• Keep your model away from high voltage cables or
radio masts. Never use the model when lightning
is present! Atmospheric disturbances can affect the
signals of your remote controlling transmitter.
• Choose a sufficiently open & large area; it should be
free of obstacles, as buildings, furniture, people and
animals.
• Keep away from roads, highways.
GB
19CARSON Easy Tyrann 370· 50 050 7047
Rotor
• Damaged rotor blades must be exchanged!
Refrain from attempts at repair!
• Keep away from the rotors, as soon as the battery is connected.
• Avoid your presence in the plane of rotation of the rotors.
Battery charger
Employ exclusively the enclosed battery
charger.
• Operate the battery charger only on fire resistant surfaces and
• Also place the battery on a non-inflammable surface while charging.
• Ensure for sufficient ventilation of the battery charger while
charging.
Do not operate the model while seated, so that you can rapidly get out
of the hazardous area if necessary.
Tighten the retaining bolts of the rotor blades only so much that in
flight these can orient themselves by 180° to each other only with
centrifugal force.
• Never leave the battery charger unattended during the charging
process.
• Never mix fully charged batteries and batteries which have already
run low, or batteries of a different capacity at the same time.
• When charging the batteries pay attention to the correct polarity.
Never subject the battery charger, the batteries
and the model to adverse local conditions!
These are for instance:
• Wetness, too high air humidity (> 75% rel., condensing).
Do not touch the battery charger with wet hands.
• Never operate the battery charger right after it has been brought
from cold into warm surroundings. The resulting condensation
water can destroy the device. Permit the device to attain the
ambient temperature while unconnected.
• Dust and inflammable gases, vapours or solvents, benzene
• Too high ambient temperatures (> about +40°C), direct solar
radiation
• Open fire, ignition sources
• Mechanical stresses such as shocks, vibrations
• Strong contamination
• Strong electromagnetic fields (motors or transformers) or
electrostatic fields (charges)
• Transmitters (radio telephones, transmitters for model building
etc.). The transmitter radiation can lead to the malfunction of the
charging operation or to the destruction of the battery charger and
thereby also of the batteries.
Permit the battery charger to cool down
between charging operations. Disconnect the
battery charger from the power when the
charging operation is finished.
A defective battery charger may no longer be employed.
If it is assumed that the device is defective, i.e. if
• The device shows visible damage,
• The device no longer works and
• After longer storage under unfavourable conditions or
• After severe transportation stress, then it should be made
inoperative without delay and secured against unintentional
operation.
Dispose of the unusable (irreparable) battery charger according to the
prevailing statutory regulations.
For safety and registration reasons (CE), the arbitrary reconstruction
and/or modification of the battery charger is not permitted.
20GBCARSON Easy Tyrann 370 · 50 050 7047
Lithium Ion battery
Employ the enclosed battery exclusively for this model.
Only employ an original part as replacement battery.
• Load the battery exclusively outside of the model and away from
easily flammable materials! It is normal that the battery warms up
when charging.
• Do not overload or exhaustively discharge the battery! Both can
cause that electrolyte leaks out and lead to self-ignition.
• Never mix fully charged batteries with half-charged ones or
batteries with different capacity.
• Charge the Li-Ion battery at least every six months in order to avoid
low discharging.
• Remove the charged battery from the battery charger in order to
avoid self-discharging.
• If not using the model for a longer time, the rechargeable battery
has to be removed.
At the end of its useful life, under various national/state and local laws,
it may be illegal to dispose of this battery into the municipal waste
stream.
Check with your local solid waste officials for details in your area for
recycling options or proper disposal.
The batteries must not
• Be immersed in liquid,
• Be thrown in the fire or subjected to high temperatures or
• Mechanical stresses or
• Be taken apart or damaged
• Or be short-circuited.
GB
If during operation or while charging or storing the battery you
perceive a noticeable smell, a discolouration, excessive heating or
deformation or any other abnormality:
• Disconnect the battery from the battery charger
• Separate the battery from the consumer
• No longer employ the battery.
If electrolyte drains out:
• Avoid contact with eyes and skin!
• Wash the affected locations immediately with clear water and
• Consult a physician.
Advice
• Non-rechargeable batteries are not to be recharged.
• Rechargeable batteries are to be removed from the toy before being
charged.
• Rechargeable batteries are only to be charged under adult
supervision.
• Batteries are to be inserted with the correct polarity.
• Exhausted batteries are to be removed from the toy.
• The supply terminals are not to be short-circuited.
• Regular examination of transformer or battery charger for any
damage to their cord, plug, enclosure and other parts.
21CARSON Easy Tyrann 370· 50 050 7047
Li-Ion battery safety instruction
1. Do not disassemble or reconstruct battery.
2. Do not use or leave battery nearby fire, stove or heated place
(more than 80 degrees centigrade).
3. Do not immerse the battery in the water or get it wet.
4. Do not charge battery nearby the fire or under the blazing sun.
5. Do use the specified charger and observe charging requirement.
6. Do not drive a nail into the battery, strike it by hammer, or tread it.
7. Do not give battery impact or fling it.
8. Do not use the battery with conspicuous damage or deformation.
9. Do not make the direct soldering on battery.
10. Do not reverse-charge or overdischarge the cell.
11. Do not reverse-charge or reverse-connect.
12. Do not connect battery to the plug socket or car-cigarette-plug.
13. Do not use battery for unspecified equipment.
14. Do not touch a leaked battery directly.
15. Keep the battery away from babies.
16. Do not continue to charge battery over specified time.
17. Do not get into a microwave or high pressure container.
18. Do not use a leaked battery nearby fire.
19. Do not use or leave the battery under the blazing sun (or heated
car by sunshine).
20. Do not use nearby the place where generates static electricity
which give damage to the protection circuit.
21. Charging temperature range is regulated 0 degrees centigrade
and 45 degrees centigrade. Do not charge the battery out of
recommended temperature range.
22. When the battery has rust, bad smell or something abnormal at
first-time-using, do not use the equipment and go to bring the
battery to the shop which it was bought.
23. In case children use the battery, their parents teach how to use
batteries according the manual with care. And also, when children
are using the batteries, pay attention to according to that or not.
24. Keep the battery out of the reach of children. And also, using
the battery, pay attention to be taken out from the charger or
equipment by little children.
25. If the skin or cloth is smeared with liquid from the battery, wash
with fresh water. It may cause the skin inflammation.
26. Never charge the battery on a carpeted floor as this may cause a
fire.
27. Do not use the battery for equipment that is not specified nor for
any other purposes.
28. Do not touch the battery if it is leaking. If you do touch the
battery, you should wash your hands immediately.
29. Do not use any batteries that have swelled up or are damaged.
30. Never leave a charging battery unattended.
22GBCARSON Easy Tyrann 370 · 50 050 7047
a. The Helicopter with More Functions
No more screws and tinkering needed!!! The fun starts straight from
the pack. Even after a short time you’re a real helicopter pilot!
You can fly it outside even in zero wind conditions. The Li-Ion battery
pack supplied enables flight times of 8 minutes to be achieved.
Features:
• Extremely stable flight behaviour
• Completely assembled Ready To Fly
• Including professional
• + Gyro (stabilizing function)
• With Li-Ion battery 7.4 V/ 600 mAh (Lithium Ion) and Li-Ion charger
3,5-channel 27 MHz radio control
GB
Rotor blade
Canopy
Stabiliser
Rotor blade holder
Rotor blade
Tail rotor
Rotor blade
Rotor shaft
Stabiliser
Landing gear
23CARSON Easy Tyrann 370· 50 050 7047
b. Helicopter Control Ways
Turn left Forward
Push the rudder stick toward left to turn counter
clockwise.
Backward Turn right
When you push down the right control lever (steering
rudder), the nose incline to up, the helicopter is moving
backward.
When you push up the right control lever the helicopter
is moving forward.
Push the rudder stick toward right to turn
clockwise.
Ascend
Descend
When you push up the right stick
(throttle) the speed of the main rotor
blade will increase and the helicopter
will go up.
When you gently pull down the stick the
helicopter will go down.
Frequencyswitch
When two helicopters
want to fly at the
same time, they have
to use a different
frequency.
Rotate
Trimmung
When the helicopter tail rotates away,
you can adjust the trimmer on the
remote control until the helicopter is
balanced in the air.
Turbo button
The helicopter can
be changed with the
turbo button from
“Beginner mode” into
“Master-hand mode”.
With Master-hand
mode the helicopter
will fly more agile
and faster.
24GBCARSON Easy Tyrann 370 · 50 050 7047
c. Ground Effect
ATTENTION!
Up to a height of about 30 cm, the model is
in the area of influence of the air turbulence
caused by its own rotors.
On one hand, this “ground effect” facilitates the lift off of the helicopter
since the air pressed downwards by the rotors of the helicopter helps
lift the aircraft from the ground.
But in the immediate area this effect is reversed, since the air flowing
away laterally from the helicopter creates an underpressure and the
model is actually sucked back down towards the ground. This can lead
to an ungentle landing.
For this reason the flight behaviour of the model at low heights is
rather unstable. If the restless flight behaviour causes difficulties for
you, increase the flying height by degrees.
d. Technical Data
GB
Principal rotor diameter 370 mm
Length 400 mm
Height 200 mm
Weight 265 g
Battery charger “Li-Ion“
Input: 230 V/ AC, 50 Hz
Output: 500 mA
25CARSON Easy Tyrann 370· 50 050 7047
e. Preparations: Charging and Notes
Prepare transmitter
Battery cover
4x 1.5 V AA
batteries
1. Install the antenna in the transmitter by turning it clockwise until
finger tight.
1. Install the batteries carefully.
2. Do not mix old and new batteries.
!
3. Do not mix different types of batteries.
Charge helicopter battery
While charging pull the
switch of the helicopter to
the “OFF” position up.
1. Put the adapter into the DC output charging case input socket, the
box of the balance charger will light green.
2. Put the balance of power plug in the battery charging case, the light
will turn red on the box. When the red light turns into green light, it
has finished charging.
2. Open the cover of the battery case, insert 4 batteries 1.5 V AA
properly followed by the polarity indicator.
The plug of the
balance charger
Note: If the battery is in the charging case, the lights do not change,
this indicates that the battery is fully charged, does not need to
charge.
Charging time can take 80 minutes.
!
Flying time is about 5 – 8 minutes.
The helicopter is equipped with a Li-Ion battery,
please also pay attention to the following
cautions and safety advices:
• Do not use or leave the battery near heat source such as fire or
heater. Otherwise it will cause damage or explode.
• Do not slam the battery or beat to hard surface.
• Do not immerse the battery in water, and keep the battery in a cool
dry place.
26GBCARSON Easy Tyrann 370 · 50 050 7047
• The charger included with this product can only be used for the
product charge.
• Do not disassemble the battery.
• Never leave the battery unattended during charging.
Equilibrating the model
The helicopter must be correctly balanced. If there is an incorrect
location of the centre of gravity, you lose the control over the
model!
The location of the centre of gravity of the model is preset.
Corrections are only necessary if you are not satisfied with the
flight characteristics.
The centre of gravity of the helicopter-model should lie exactly in
the rotation point of the rotor axis.
Shift the airplane battery in order to determine the optimal
location of the centre of gravity.
• Hang the helicopter on the upper rotor head, in the extension
of the axis of rotation. The helicopter may not tip forwards or
backwards, no matter in which position the principal rotor
blades are located.
• If the nose drops, then the model is top-heavy. Shift the airplane
battery slightly backwards.
• If the tail sinks, shift the airplane battery forward in order to adjust
the centre of gravity.
Secure the airplane battery when you have determined the optimal
location of the centre of gravity.
GB
Lateral equilibration
Support the helicopter at the end of the tail beam and front on the
longitudinal axis as far as possible. To do this, remove the cabin hood.
The helicopter may not tip to one side, no matter in which position the
principal rotor blades are located.
f. Flight Operation
Switching on the model
Ensure sufficient space in order to undertake the first flight
experiments. Even if the indoor helicopter can later be flown in the
smallest quarters, it requires about 3 m free space in all directions.
• Set the model on a smooth and level surface, so that the helicopter
can freely glide and lift off.
• Set the helicopter about 2 m in front of yourself on the ground, the
tail pointing towards you. This way the direction of reaction of the
helicopter conforms to the direction of control.
• Pull the left remote control lever (pitch) totally back.
Attention!
First switch on the transmitter. Then connect the freshly charged flyght
battery.
The model may now not be moved!
• After a few seconds the model is ready to launch.
• Move the left control lever slightly forward, until the model just lifts
off from the ground.
• Pull the control lever slowly back again, so that the model gently
alights.
Move the control extremely delicately!
2 m
27CARSON Easy Tyrann 370· 50 050 7047
Hover flight
Hover flight means maintaining the helicopter in a stable position
in the air. Hover flight is only possible with a helicopter and must be
thoroughly practiced as a fundamental flight formation.
Acquaint yourself with the control functions of your remote control
transmitter so that this procedure gets you’re your “flesh and blood”.
• Then set the helicopter about 2 m in front of you on the ground,
with the tail facing you.
• Leave the helicopter on the ground and first deliberately move it
slightly sidewise, forwards and backwards.
• When you have mastered control on the ground, give somewhat
more lift and permit it to hover above the ground, without allowing
the tip of the fuselage to turn or the helicopter to drift away.
• The best procedure is to mark a position on the ground from which
you start the model.
Attempt to hold the helicopter above this position and also to land
again on this position.
• Do not move the control lever too jerkily, because otherwise
especially the touchdown can be very hard. Develop a feeling for
the controls by repeatedly lifting off, floating and landing again.
• If you notice irregularities in the control or an imbalance in the rotor,
land
immediately and correct the necessary settings.
• Increase the flying height gradually by degrees.
g. Free Flying Training
The helicopter is no longer in the area of influence of the air
turbulence from its own rotors as of a flying height of about 2 m and
the flight situation is more stable.
If you have mastered hover flight, begin with
simple flying formations:
Free flying training
• When you feel secure, stand laterally to the model and practice
control from this angle of view.
• Or allow the model to fly toward you and control it in the opposite
direction.
• Avoid jerky load variation, since otherwise the upper and lower
rotor could touch and cause the model to crash.
• Train your command of the model, allow it to ascend and descend,
hover and move forwards and backward in the air as well as execute
turns.
• Always fly the model in front of you or allow it to circle above you.
If you allow the model to fly behind your back, you could lose your
orientation and thereby the control over the helicopter.
Never attempt to catch the model in mid flight!
28GBCARSON Easy Tyrann 370 · 50 050 7047
h. Troubleshooting
Please read this before something happens.
Problem Cause Reparation
The model does not move 1. Check whether the transmitter and the receiver
are switched on
2. Check the battery voltage of transmitter and
receiver
3. The channel was different from helicopter and the
controller
4. The gyro of the helicopter can’t find out the right point Move the helicopter onto the flat ground until
The model does not
take off
The model moves forwards/
backward and sidewise, but
does not hover
The model vibrates severely 1. Check that the rotors are rotating properly Possibly change the rotor blades
The tail does not permit
stabilizing
1. Rotor blades are twisted Exchange the rotor blades
2. Motor is too hot Allow the motor to cool down
3. Batteries are empty Charge the batteries or exchange them
Check whether the helicopter is exposed to a draught, e.g.
by an opened window or an air conditioner. Hover flight is
not possible when there is a draught
2. Check whether the model is correctly balanced Possibly change the rotor blades
1. One or more rotor blades are defective Replace one or both rotor blades
2. Main or tail rotor disc runs with varying friction on the
main shaft
3. The velocity of rotation of the upper and lower rotor
revolution is uneven
Switch on transmitter and/or receiver
Employ completely charged batteries
Make sure the same channel from helicopter and
the controller (A – B)
the gyro receives the signal
Close the window/door, switch off the air
conditioner or select a more suitable room
Make sure that both rotor discs can rotate easily
Correct the trim on the transmitter
GB
29CARSON Easy Tyrann 370· 50 050 7047
Explosionszeichnung • Exploded Drawing
01
02
03
04
02
05
07
06
08
10
35
34
31
Montage
28
15
29
21
22
23
26
09
27
30 CARSON Easy Tyrann 370 · 50 050 7047
Ersatzteile • Spare Parts
o
N
28 50 050 8550 Kabinenhaube Easy Tyrann 370 Canoby Easy Tyrann 370
21 50 050 8551 Hauptrahmen Easy Tyrann 370 Main frame Easy Tyrann 370
26 50 050 8552 Akkuhalter Easy Tyrann 370 Battery case Easy Tyrann 370
27 50 050 8553 Landegestell Easy Tyrann 370 Landing gear set Easy Tyrann 370
4, 8 50 050 8554 Rotorblattset Easy Tyrann 370 Main blades Easy Tyrann 370
35 50 050 8555 Heckrotor Easy Tyrann 370 Tail blade Easy Tyrann 370
1 50 050 8556 Stabilisator Gestänge Easy Tyrann 370 Balance bar Gestänge Easy Tyrann 370
2 50 050 8557 Stabi-Verbinder Easy Tyrann 370 Connect buckle Easy Tyrann 370
03, 06, 10,
22, 23
5 50 050 8559 Rotorblatthalter oben Easy Tyrann 370 Top blade grip set Easy Tyrann 370
7 50 050 8560 Rotorblatthalter unten Easy Tyrann 370 Partial main blade grip set Easy Tyrann 370
29 50 050 8561 Heckrohrhalter Easy Tyrann 370 Tail support pipe Easy Tyrann 370
31, 34 50 050 8562 Heckrohr + Komponenten Easy Tyrann 370 Tail competent Easy Tyrann 370
9 50 060 8118 Flugakku Li-Ion Easy Tyrann 370 Li-Ion battery Easy Tyrann 370
50 050 8558 Hauptrotorwelle + Zahnräder Easy Tyrann 370 Mainshaft + gears Easy Tyrann 370
Bezeichnung Description
Ersatzteile
31CARSON Easy Tyrann 370 · 50 050 7047
Ersatzteile
Spare Parts
50 050 8554 Rotorblattset Easy Tyrann 370
Main blades Easy Tyrann 370
50 050 8559 Rotorblatthalter oben
Upper blades grip set
50 050 8550 Kabinenhaube Easy Tyrann 370
Head cover Easy Tyrann 370
50 050 8551 Hauptrahmen Easy Tyrann 370
Main frame Easy Tyrann 370
50 050 8555 Heckrotor Easy Tyrann 370
Tail blade Easy Tyrann 370
50 050 8556 Heckrohr + Komponenten
Balance bar
50 050 8560 Rotorblatthalterset unten
50 050 8561 Heckrohrhalter
Tail hold tube
Lower blades grip set
50 050 8552 Akkuhalter Easy Tyrann 370
Battery case Easy Tyrann 370
Ersatzteile
50 050 8553 Landegestell Easy Tyrann 370
Landing gear set Easy Tyrann 370
50 050 8557 Unterer Stabi-Verbinder
Lower blade connect buckle
50 050 8558 Hauptrotorwelle + Zahnräder
Mainshaft + gears
50 050 8562 Heckrohr + Komponenten
Tail components
50 060 8118 7,4 V Flugakku Li-Ion
7.4 V Li-Ion battery
32 CARSON Easy Tyrann 370 · 50 050 7047
Ersatzteile
33CARSON Easy Tyrann 370 · 50 050 7047
Notizen
34 CARSON Easy Tyrann 370 · 50 050 7047
Notizen
35CARSON Easy Tyrann 370 · 50 050 7047
For Germany:
0
Service-Hotline:
Mo - Do 8.00 – 17.00 Uhr
Fr 8.00 – 14.30 Uhr
0180 5–73 33 00
01805–73 33 0
14 ct/min aus dem deutschen Festnetz
14 ct/min aus dem deutschen Festnetz
CARSON-Model Sport
Abt. Service
Mittlere Motsch 9
96515 Sonneberg
CARSON-MODEL SPORT
Werkstraße 1 • D-90765 Fürth • Germany
www.carson-modelsport.com
Loading...
