Page 1
500500052-56 // Stand: Juni 2015
D
Betriebsanleitung Seite 2 - 19
G
Instruction Manual Page 20 - 37
F
Avertissement de sécurité Page 38 - 40
I
Avvertenze di sicurezza Pagina 41 - 43
2.4 GHz FHSS Digital
Proportional Radio Control System
Page 2
2
Hiermit erklärt Dickie-Tamiya GmbH & Co. KG, dass sich diese
Fernsteueranlage in Übereinstimmung mit den grundlegenden
Anforderungen folgender EG-Richtlinien: 98/37EG für Maschinen
und 89/336/EWG über die elektromagnetische Verträglichkeit
und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG
(R&TTE) befindet.
Die Original-Konformitätserklärung kann angefordert werden:
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth •
Germany • Tel.: +49/(0)911/9765-03
Bedeutung des Symbols auf dem Produkt, der Verpa-
ckung oder Gebrauchsanleitung: Elektrogeräte sind
Wertstoffe und gehören am Ende der Laufzeit nicht in den Hausmüll! Helfen Sie uns bei Umweltschutz und Recourcenschonung
und geben Sie dieses Gerät bei den entsprechenden Rücknahmestellen ab. Fragen dazu beanwortet Ihnen die für Abfallbeseitigung
zuständige Organisation oder Ihr Fachhändler.
Wir wünschen Ihnen viel Spaß mit Ihrem
CARSON Produkt!
Sehr geehrter Kunde
Wir beglückwünschen Sie zum Kauf eines CARSON Produktes,
welches nach dem heutigen Stand der Technik gefertigt wurde.
Da wir stets um Weiterentwicklung und Verbesserung unserer
Produkte bemüht sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und
Design jederzeit und ohne Ankündigung vor.
Aus geringfügigen Abweichungen des Ihnen vor liegenden
Produktes gegenüber Daten und Abbildungen dieser Anleitung
können daher keinerlei Ansprüche abgeleitet werden.
Diese Bedienungsanleitung ist Bestandteil des Produkts. Bei
Nichtbeachtung der Bedienungsanleitung und der enthaltenen
Sicherheitsanweisungen erlischt der Garantieanspruch.
Bewahren Sie diese Anleitung zum Nachlesen und für die eventuelle
Weitergabe des Produktes an Dritte auf.
Garantiebedingungen
Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten
betreffend Fehler bei der Herstellung in Bezug auf Material und
Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten Fachhändler. Im Falle eines Defekts während der Garantiezeit
bringen Sie das Produkt zusammen mit dem Kaufbeleg zu Ihrem
Fachhändler.
CARSON wird nach eigener Entscheidung, falls nicht anders im
Gesetz vorgesehen:
(a) Den Defekt durch Reparatur kostenlos in Bezug auf Material
und Arbeit beheben;
(b) Das Produkt durch ein gleichartiges oder im Aufbau ähnliches
ersetzen; oder
(c) Den Kaufpreis erstatten.
Alle ersetzten Teile und Produkte, für die Ersatz geleistet wird,
werden zum Eigentum von CARSON. Im Rahmen der Garantieleistungen dürfen neue oder wiederaufbereitete Teile verwendet
werden.
Auf reparierte oder ersetzte Teile gilt eine Garantie für die Restlaufzeit der ursprünglichen Garantiefrist. Nach Ablauf der Garantiefrist
vorgenommene Reparaturen oder gelieferte Ersatzteile werden in
Rechnung gestellt.
Von der Garantie ausgeschlossen sind:
• Beschädigung oder Ausfall durch Nichtbeachten der Sicher-
heitsanweisungen oder der Bedienungsanleitung, höhere
Gewalt, Unfall, fehlerhafte oder außergewöhnliche Beanspruchung, fehlerhafte Handhabung, eigenmächtige Veränderungen, Blitzschlag oder anderer Einfluss von Hochspannung
oder Strom.
• Schäden, die durch den Verlust der Kontrolle über Ihr Modell
entstehen.
• Reparaturen, die nicht durch einen autorisierten CARSON
Service durchgeführt wurden
• Verschleißteile wie etwa Sicherungen und Batterien
• Rein optische Beeinträchtigungen
• Transport-, Versand- oder Versicherungskosten
• Kosten für die Entsorgung des Produkts sowie Einrichten und
vom Service vorgenommene Einstell- und Wiedereinrichtungsarbeiten.
Durch diese Garantie erhalten Sie spezielle Rechte, darüber hinaus
ist auch eine von Land zu Land verschiedene Geltendmachung
anderer Ansprüche denkbar.
Vor dem Gebrauch lesen Sie bitte dieses Handbuch sorgfältig durch!
Konformitätserklärung
Page 3
3
Inhalt
Vorwort ...................................................................................................................2
Lieferumfang ........................................................................................................4
Besonderheiten und Vorteile der 2,4 GHz-Technik .............................. 5
Sicherheitsanweisungen .................................................................................6
BEC-System/Anschluss am Empfänger für Version Reflex Wheel
Pro3 BEC + Reflex Wheel PRO3 LCD BEC ....................................................7

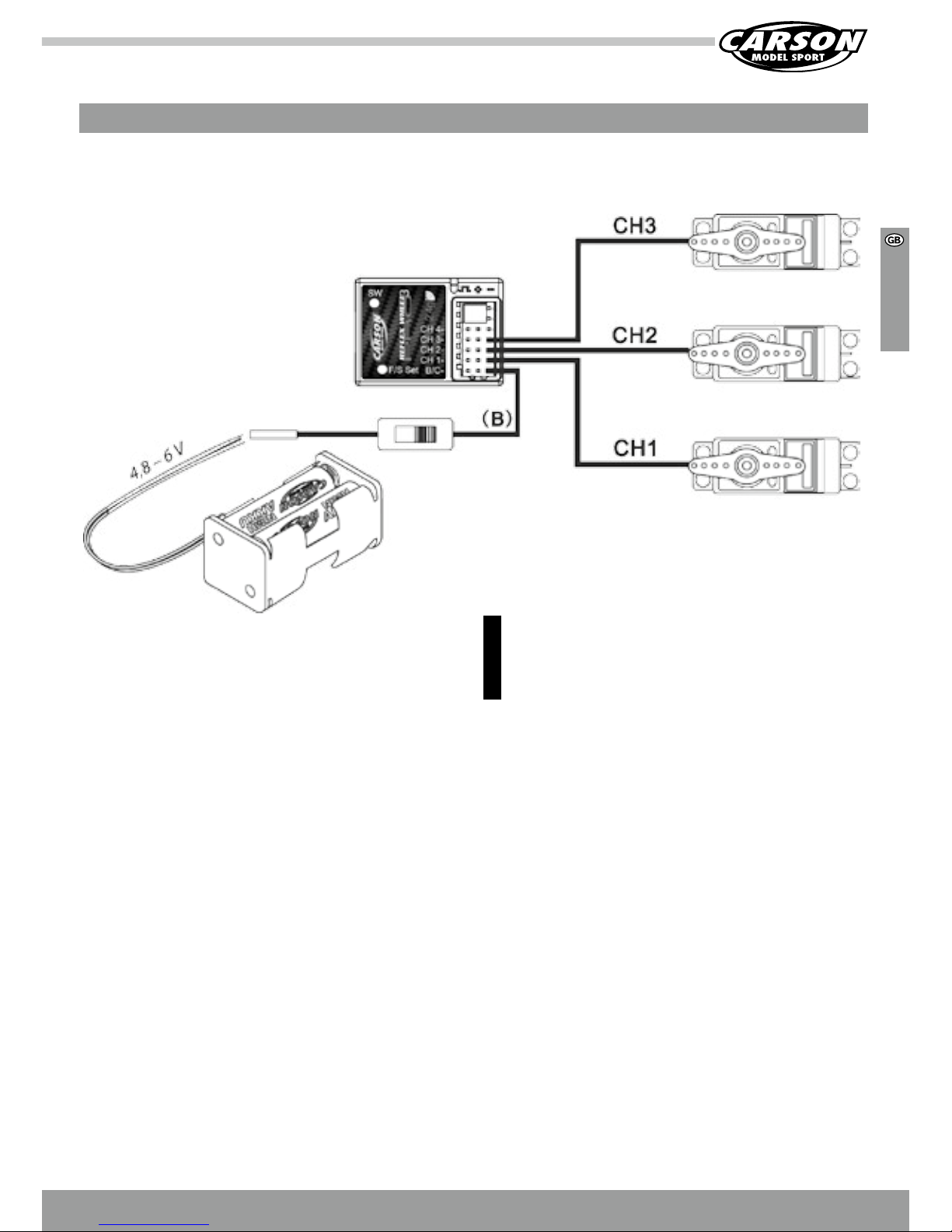

Anschluss am Empfänger für Version Reflex Wheel Pro3 + Reflex
Wheel PRO3 LCD ..................................................................................................8
Ausstattung für Verbrennungsmotor .........................................................9

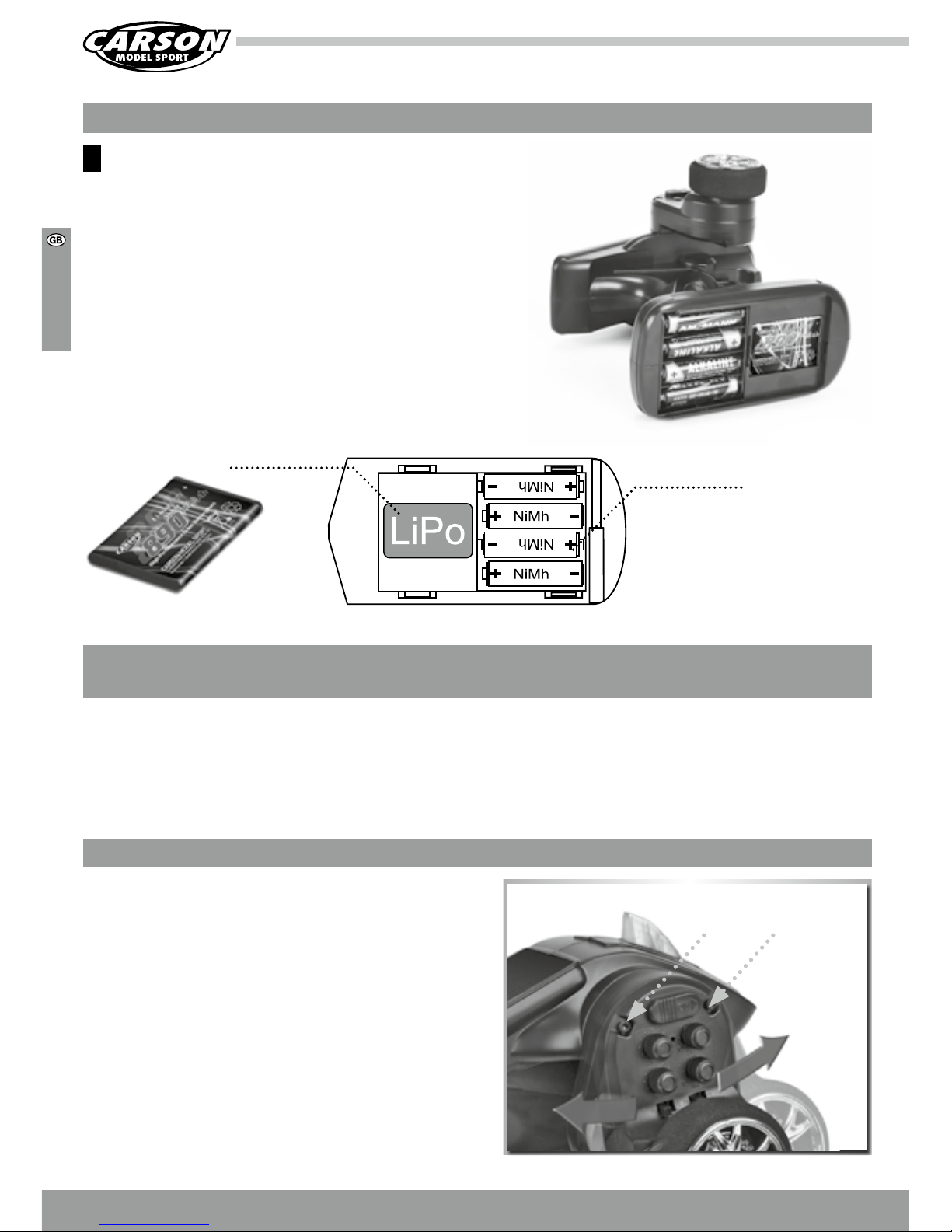

Einlegen der Senderbatterien/Akku ......................................................... 10
Ladevorgang Li Ion und NiMh Akku im Sender ................................... 10

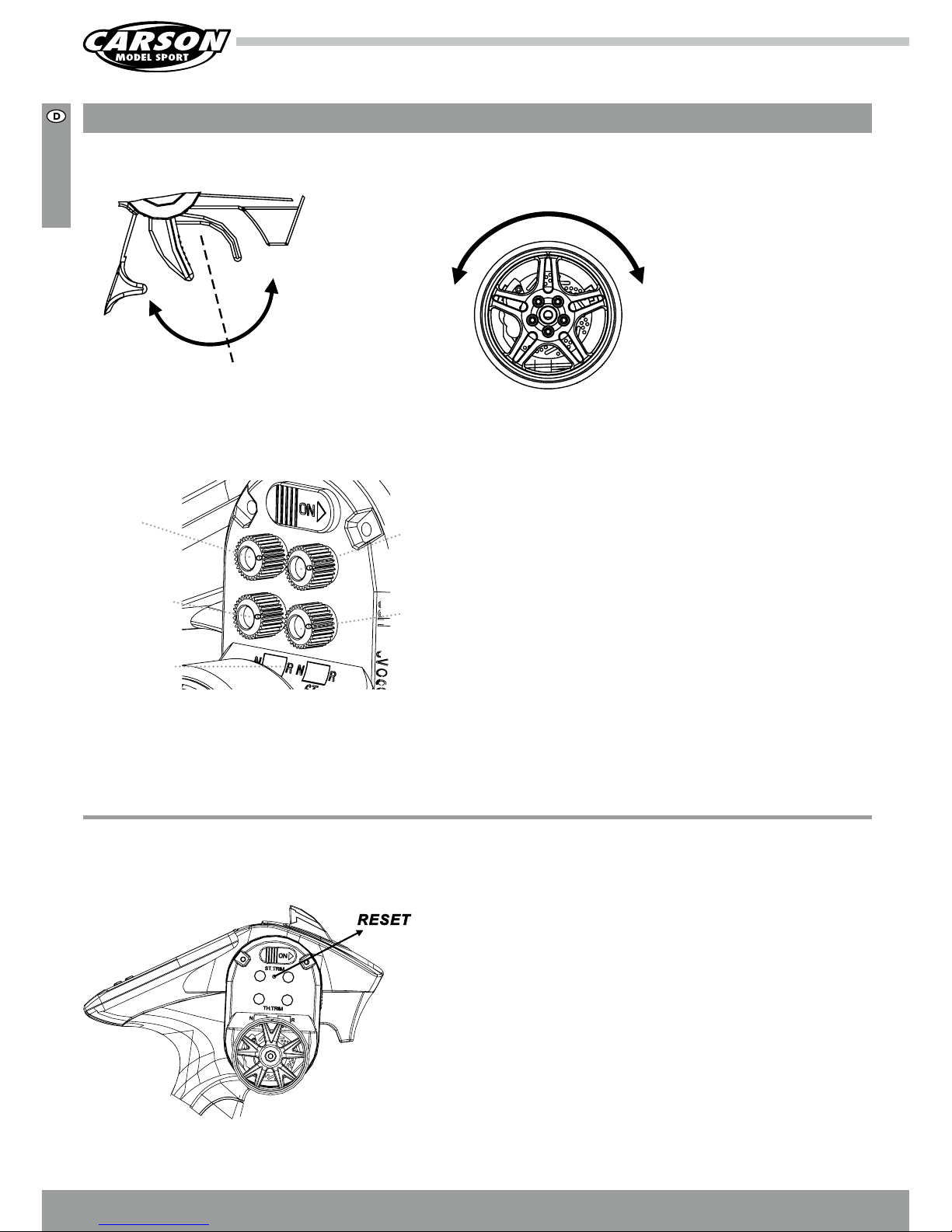

Einstellung Position Steuerlenkrad ........................................................... 10
Funktionen Version REFLEX WHEEL Pro3 LCD .......................................11

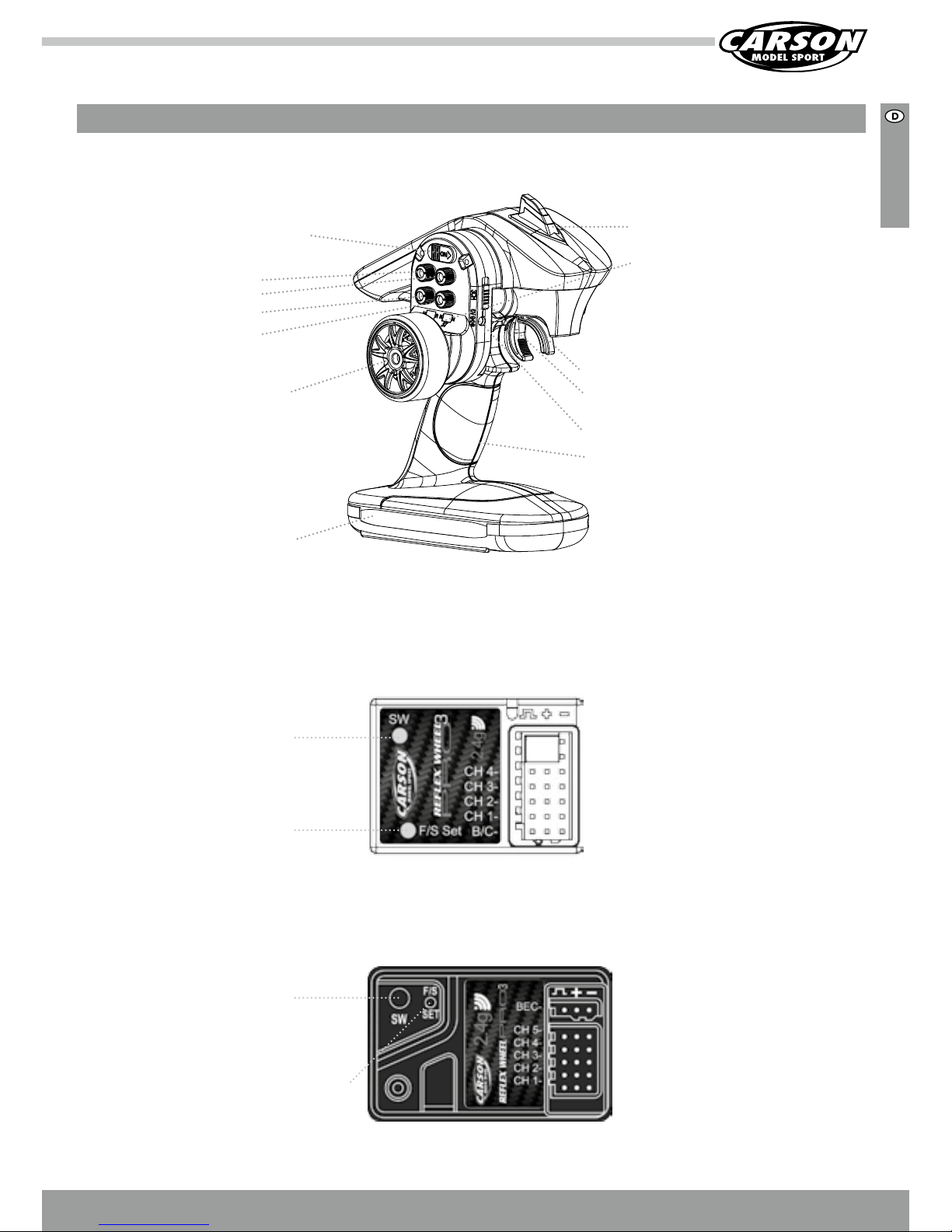

Bedienung Sender (LCD) ................................................................................12
Funktionen/Einstellungen.............................................................................13
Funktionen Version REFLEX WHEEL Pro3 ................................................15
Bedienung Sender ........................................................................................... 16
Einstellung Failsafe ...........................................................................................17

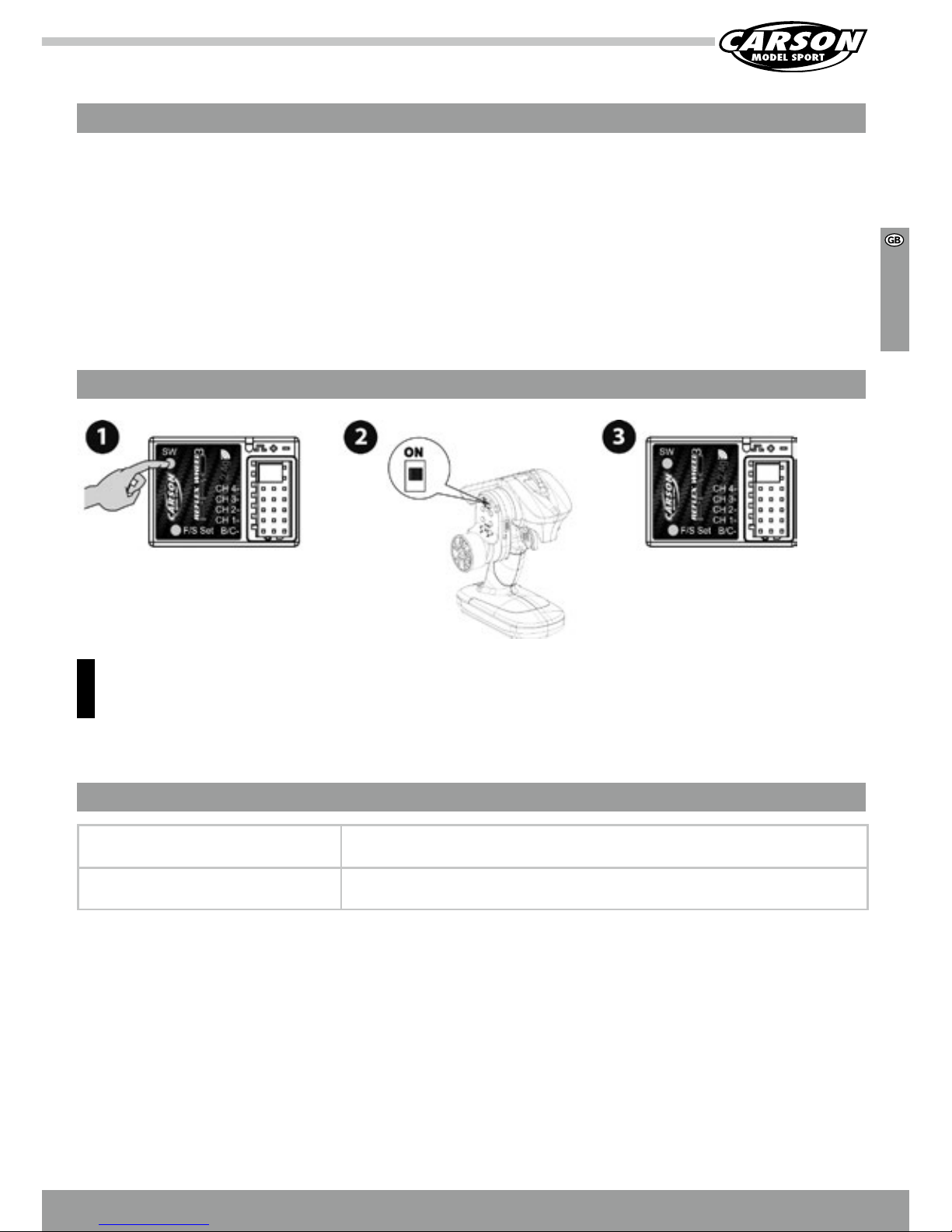

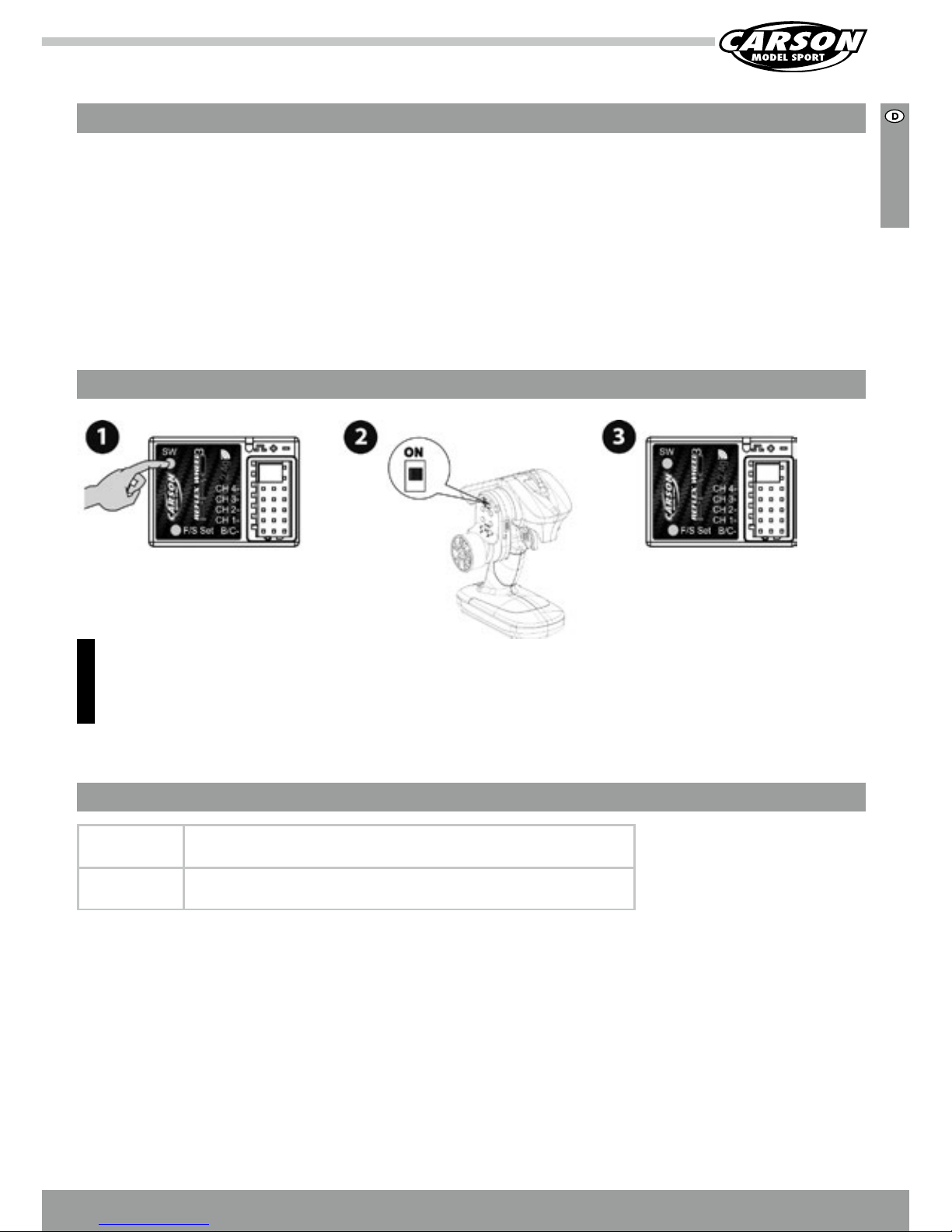

Verbindung von Sender und Empfänger ................................................17
Technische Daten ..............................................................................................17

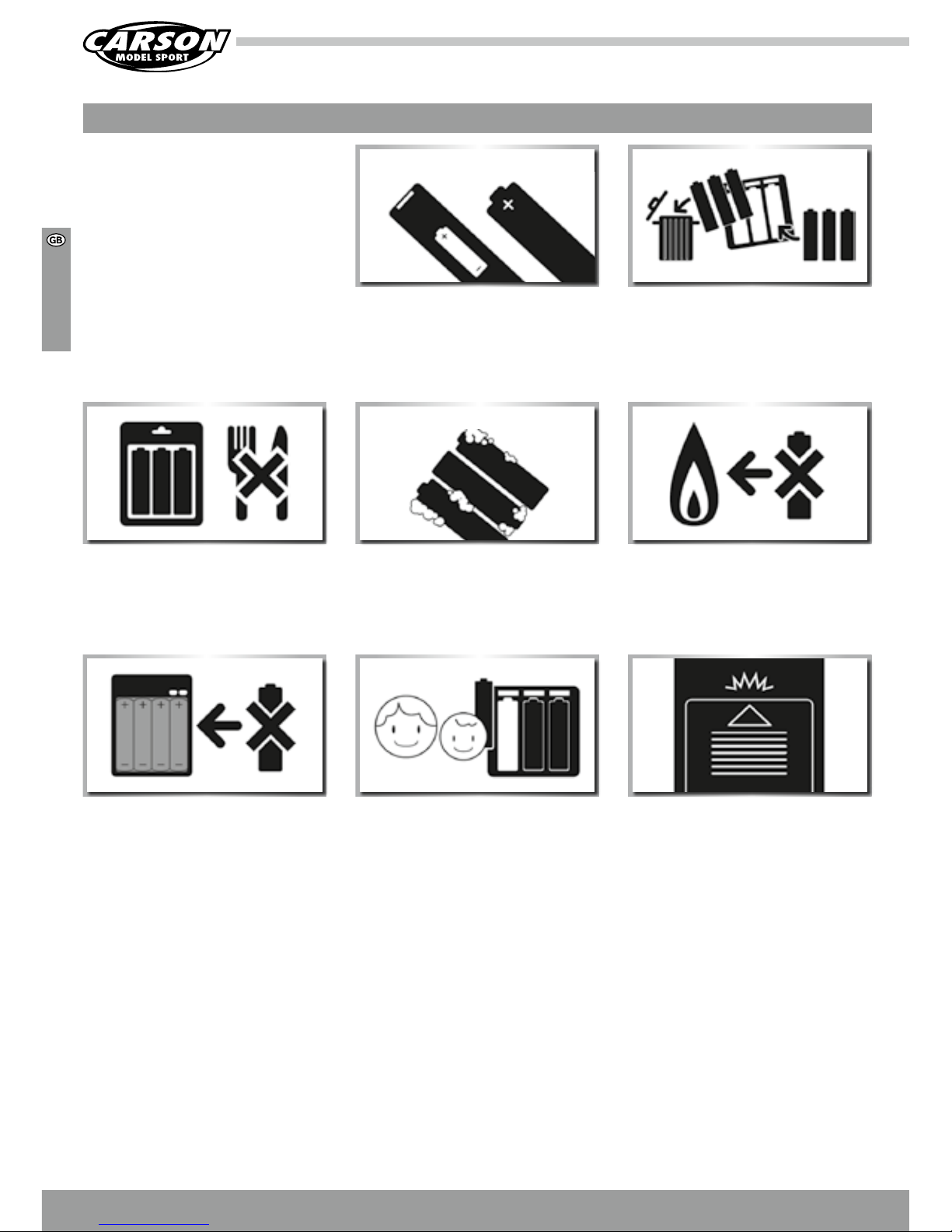

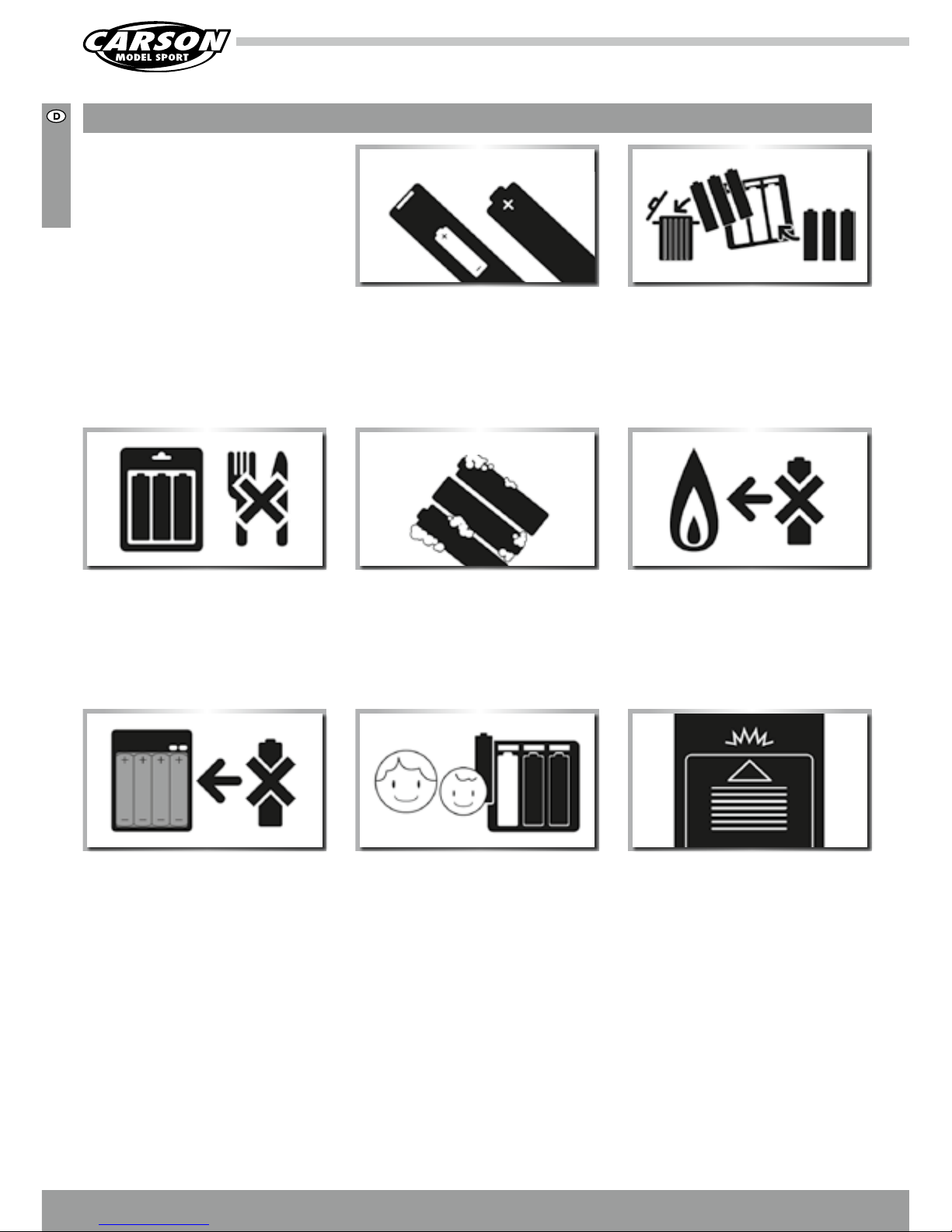

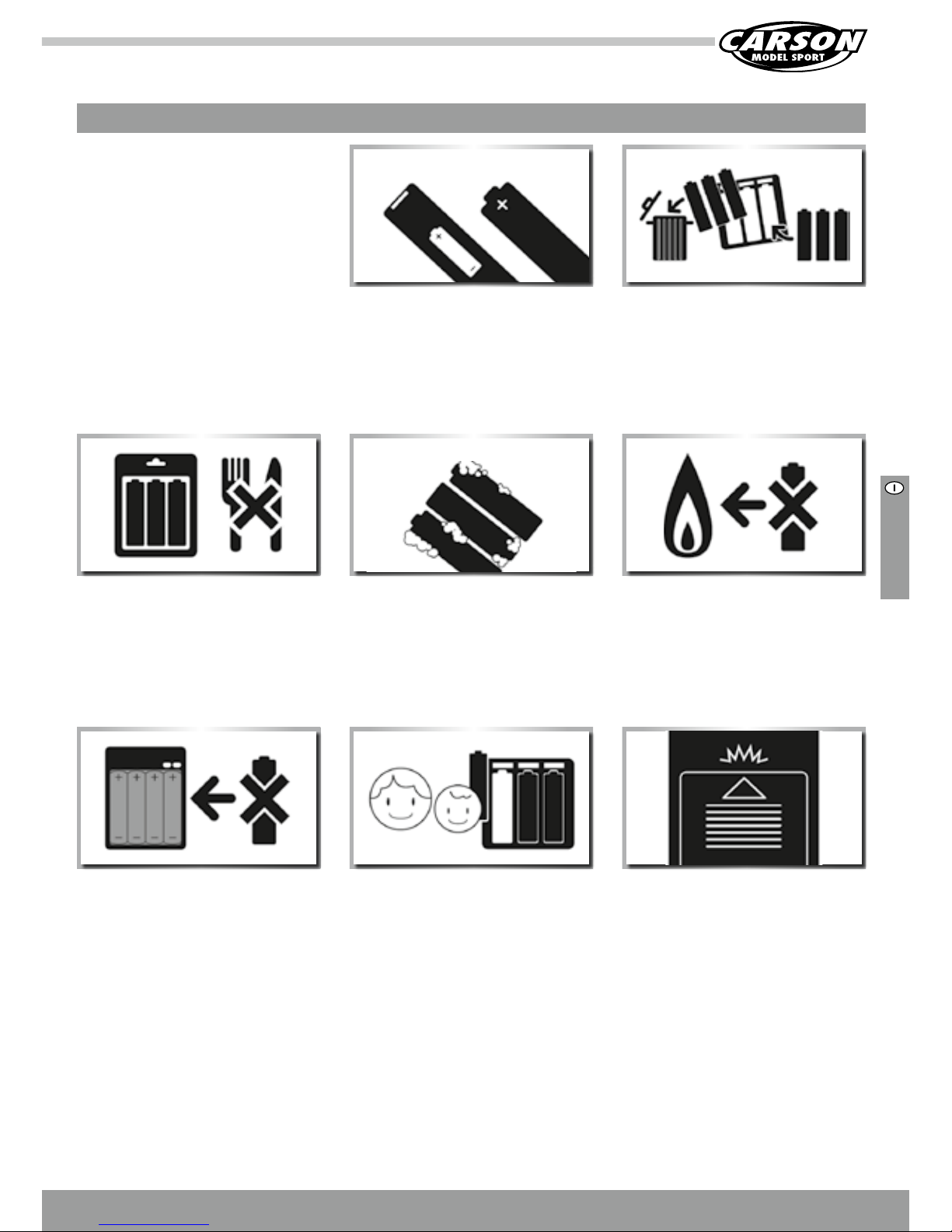

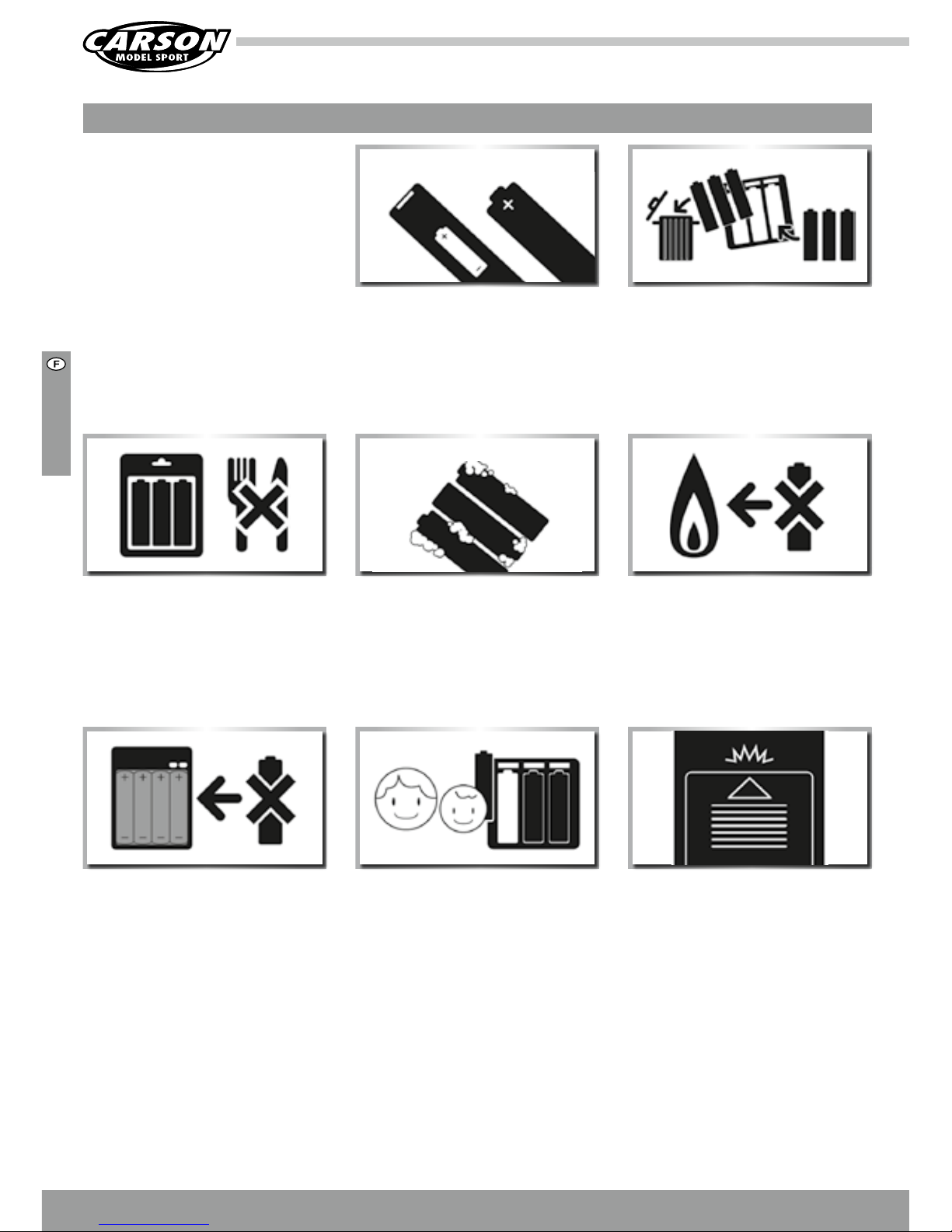

Richtlinien zur Batteriesicherheit .............................................................. 18

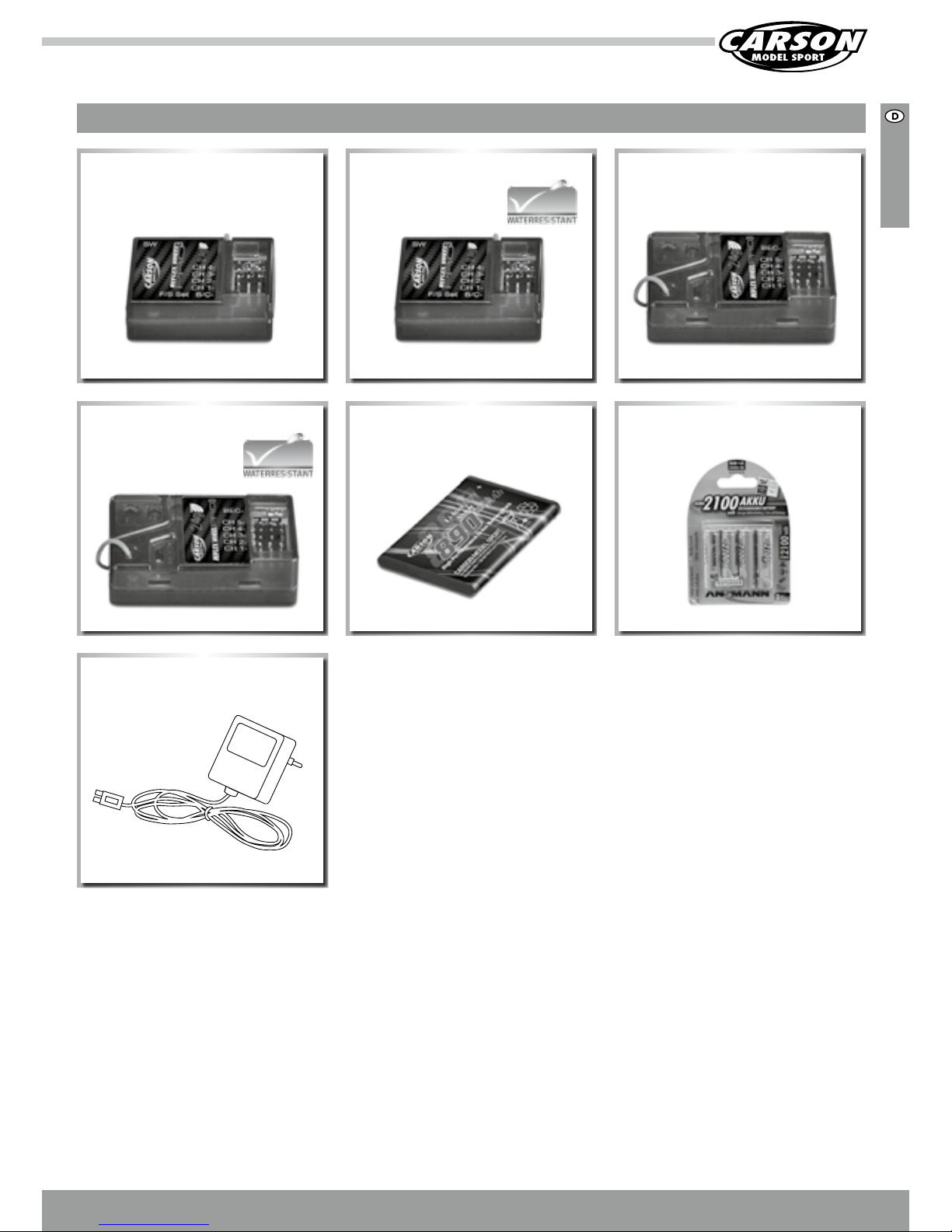

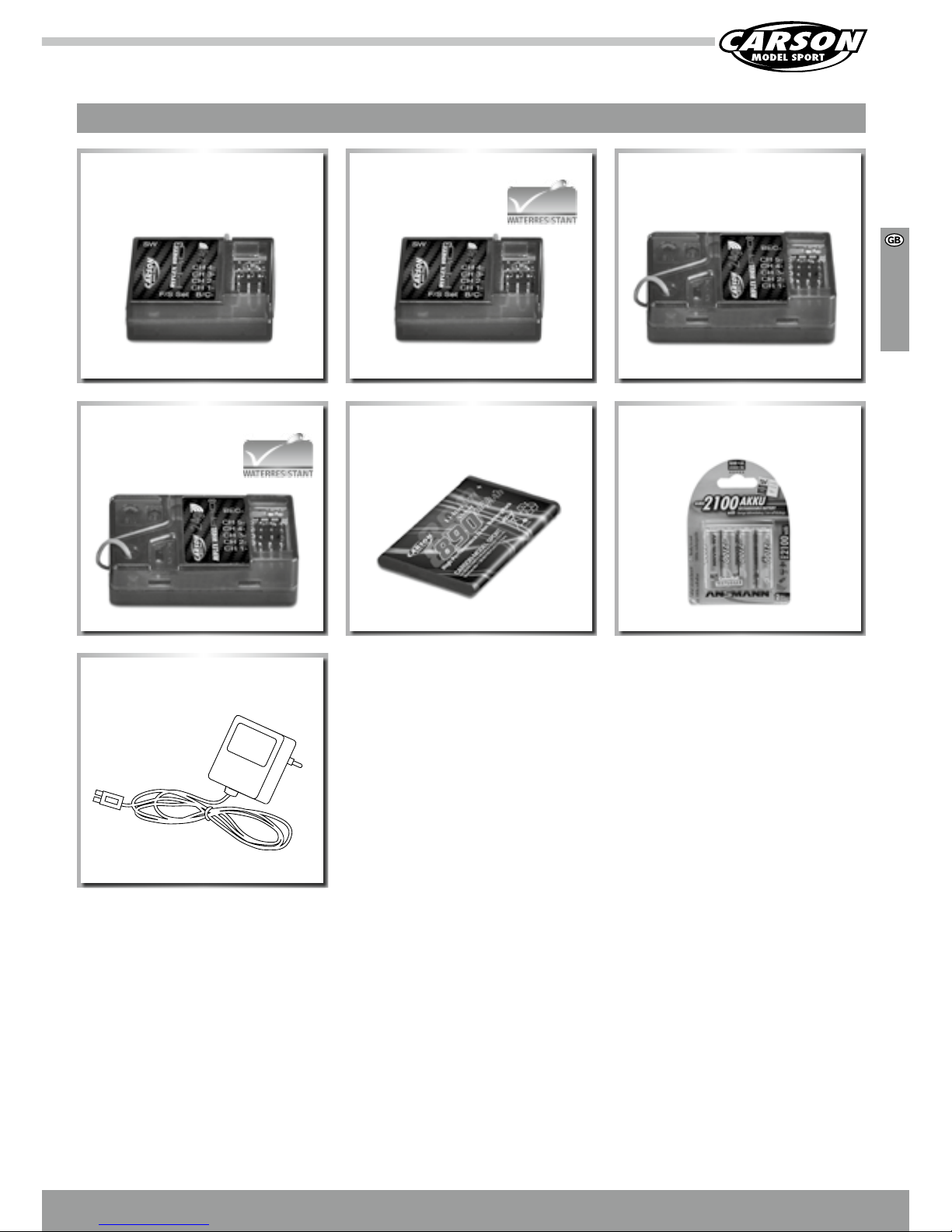

Optionales Zubehör ........................................................................................ 19
Page 4
4

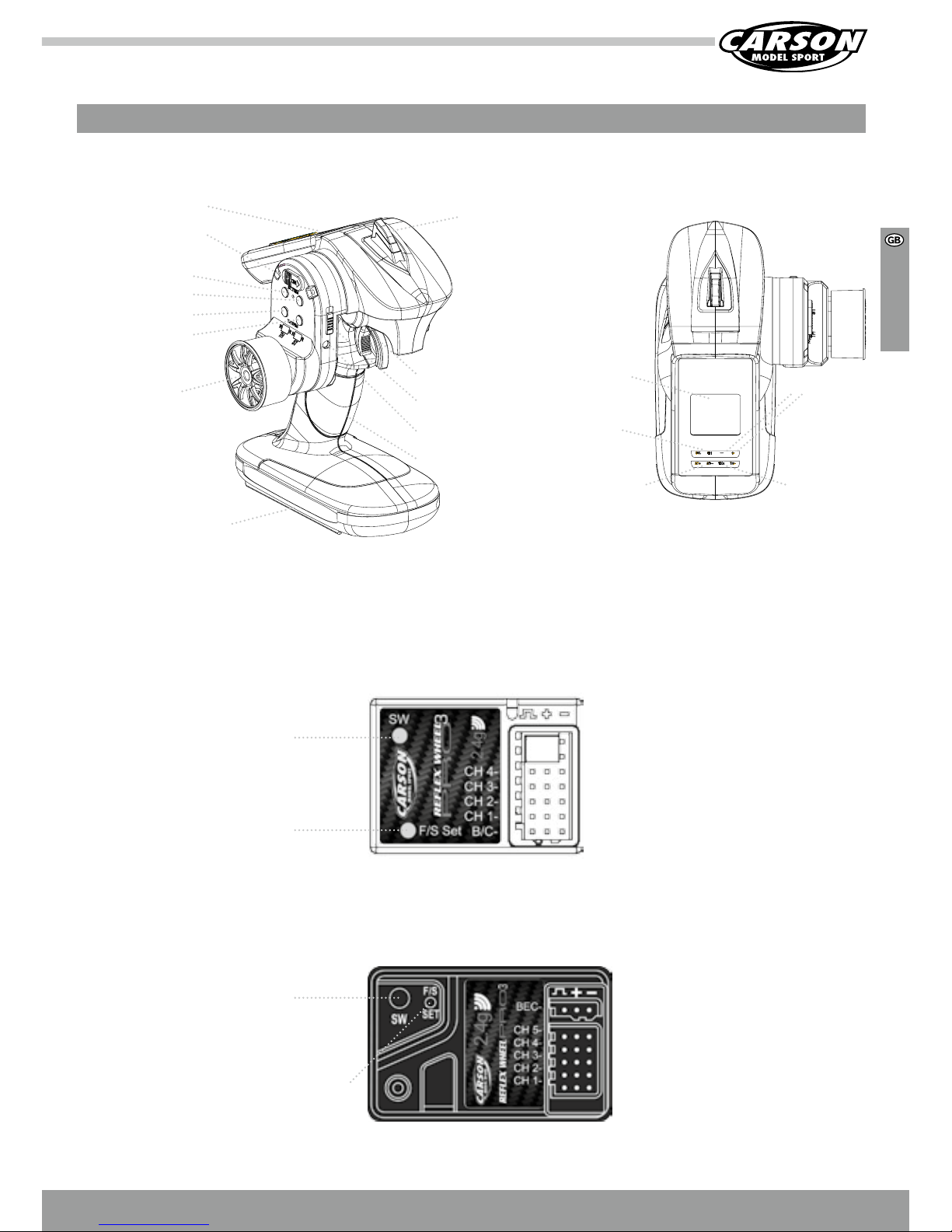

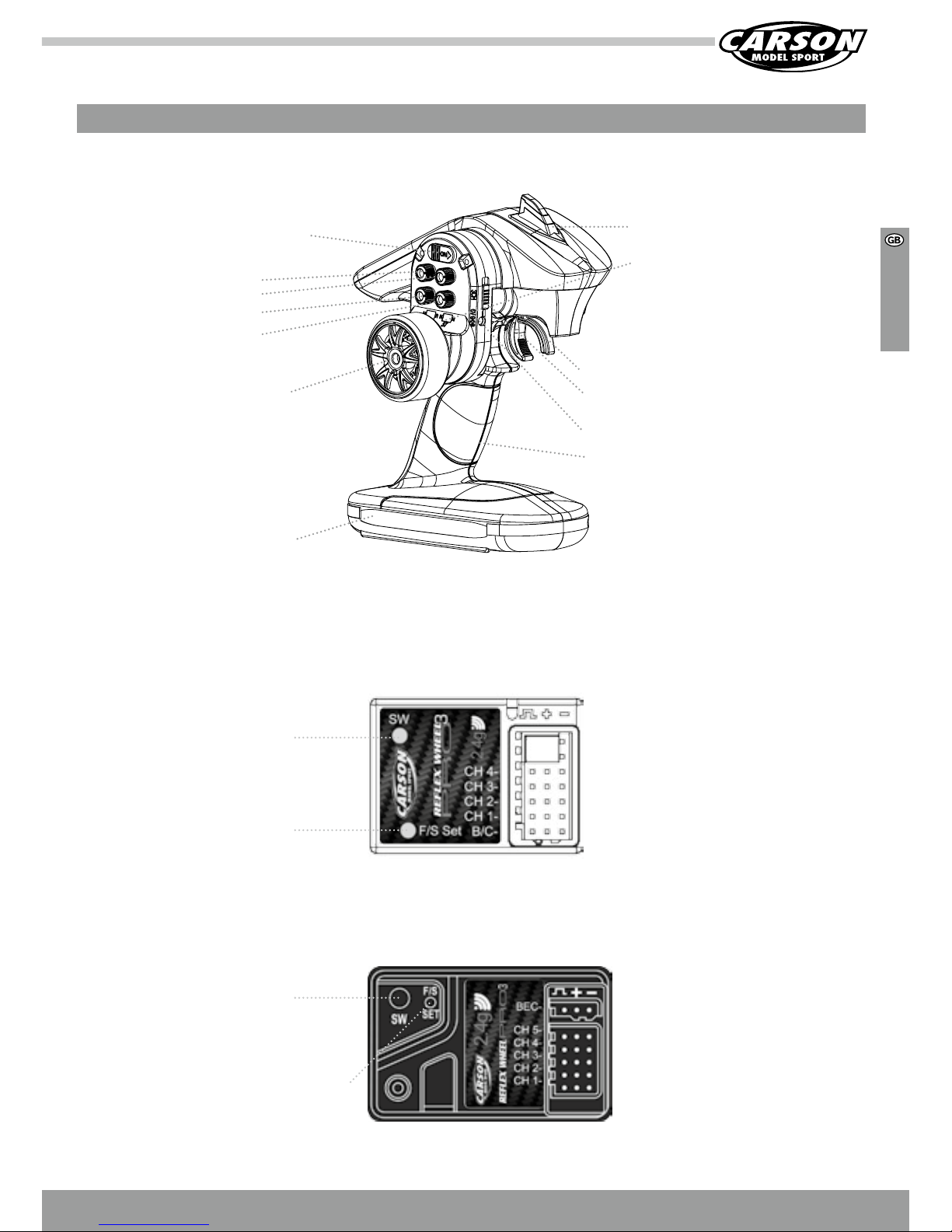

Lieferumfang
Sender
500500053
500500055
500500056
500500054
Empfänger
Empfänger
Empfänger
mit BEC
Empfänger
mit BEC
Empfänger
mit BEC
500500052
Sender
Page 5
5
Besonderheiten der 2,4 GHz-Fernsteuerungen
Vorteile der 2,4 GHz-Technik
Besonders zu beachten
Die Sendetechnik mit 2,4 GHz unterscheidet sich in einigen
Punkten grundlegend von der Technik im Frequenzbereich
27,35 und 40 MHz, welche bisher für die Fernsteuerung von
Modellen gebräuchlich ist. Die bisherige Fixierung auf einen durch
Steckquarze festgelegten Kanal entfällt, Sender und Empfänger
arbeiten mit einer Codierung, der Empfänger akzeptiert nur
Signale mit der Codierung „seines“ Senders. Das Signal des Senders
wird jeweils nur einige Millisekunden lang gesendet, vor dem
nächsten Signal wird eine Pause eingelegt, die länger dauert als
das Sendesignal.
Dennoch werden in einer Sekunde zig Signale empfangen und
vom Empfänger ausgewertet. Signale, welche der Empfänger als
fehlerhaft erkennt (falsche Codierung, nicht ins Signalschema
passende Zeichenfolge etc.), werden unterdrückt und nicht als
Steuerbefehl weitergegeben.
Entsprechend der höheren Frequenz verkürzt sich die Länge der
Antennen.
Fernsteuerungen mit dieser Sendetechnik sind für den Modellbau
gebührenfrei zugelassen.
Zwar ist auch der hier verwendete Frequenzbereich in Kanäle
aufgeteilt, der Anwender muss sich jedoch nicht um deren
Belegung kümmern und hat hierauf auch keinerlei Einfluss.
Durch gleiche Codierung von Sender und Empfänger ist die
Störung eines anderen Empfängers durch einen fremden Sender
ausgeschlossen.
Steckquarze werden nicht benötigt, der Sender erzeugt die
gerade passende Frequenz mittels Synthesizerschaltung, ebenso
der Empfänger, welcher sich die zu seiner Codierung gehörige
Frequenz ermittelt.
Die bisher gefürchtete Doppelbelegung eines Kanals (fremder
Sender, ggf. durch Überreichweite, stört eigenen Empfänger)
entfällt, Empfänger und Sender können ohne vorherige Absprache
mit anderen Modellbetreibern bedenkenlos eingeschaltet werden.
Die Informations-Übertragungskapazität ist deutlich größer als
bei den bisherigen Fernsteuerungen, was sich z.B. positiv auf die
Ansteuerung von Digitalservos auswirkt.
Vor allem bei Veranstaltungen mit vielen Teilnehmern steht die
eigene Anlage ständig für Einstellungen, Tests und Umbauten
zur Verfügung, da die Zahl gleichzeitig eingeschalteter Sender
praktisch unbegrenzt ist.
Durch die sehr kurze Wellenlänge können Hindernisse die
Ausbreitung der Funkwellen stören oder abschwächen, in der
Linie zwischen Sendeantenne und Empfängerantenne sollte sich
möglichst kein Hindernis befinden.
Die Empfängerantenne muss im Modell möglichst entfernt von
elektrisch leitenden Teilen und gut sichtbar (aus dem Modell
ragend) angeordnet sein, andernfalls droht Reichweitenverlust.
Page 6
6
Vorsicht
Betriebsablauf
Sie können die Kontrolle über Ihr Modell verlieren, wenn der Sender- oder Empfänger-Akku nur noch eine ungenügende Spannung
aufweisen. Ein Empfänger-Akku, dessen Stromversorgung nach
längerem Betrieb nachlässt, bewegt die Servos nur sehr langsam,
die Kontrolle wird unberechenbar. Wenn Sie ein Modell besitzen,
bei welchem der Elektro-Motor und der Empfänger vom gleichen
Akku gespeist werden (so genanntes BEC-System), sollten Sie
den Betrieb abbrechen, sobald die Spitzengeschwindigkeit stark
nachlässt, Sie würden andernfalls kurze Zeit später die Kontrolle
über das Modell verlieren.
Zwar sprechen manche Veröffentlichungen davon, dass die Reihen-
folge für die Inbetriebnahme des Senders und Empfängers bei 2,4
GHz-Anlagen keine Rolle mehr spielt, wir empfehlen jedoch die für
die bisherigen Anlagen übliche Reihenfolge beizubehalten.
• Vor dem Betrieb: Erst den Sender einschalten, dann den Empfänger. Als letztes den Fahrakku mit dem Regler verbinden.
• Nach dem Betrieb: Den Akku vom Regler trennen. Den Empfänger ausschalten, dann den Sender ausschalten.
• Vergewissern Sie sich, vor und nach Inbetriebnahme des Senders, dass alle Trimmungen in der gewünschten Stellung stehen
und alle Kontrollen vorgenommen worden sind.
R/C Modelle können durch das Erreichen hoher Geschwindigkeit
Personen verletzen oder Sachschäden verursachen. Der Reiz beim
Betreiben eines R/C-Modells liegt im zuverlässigen Zusammenbau
des Modells und seiner sorgfältigen, gewissenhaften Bedienung.
1. Befolgen Sie alle Warnungen und Anweisungen in dieser
Anleitung.
2. Seien Sie „sicherheitsbewusst“ und benutzen Sie immer
Ihren gesunden Menschenverstand.
3. Denken Sie daran, dass das Betreiben eines R/C Modells ein
anspruchsvolles Hobby ist, welches man nicht in kürzester
Zeit erlernen kann, sondern erst allmählich durch richtige
Anleitung und Training die entsprechende Geschicklichkeit
entwickelt.
4. Gehen Sie kein Risiko ein, das Produkt bei zu schlechtem
Wetter oder bei Vorhandensein einer Ihnen bekannten
Funktionsstörung zu nutzen.
5. Beachten Sie die Vorschriften einer R/C-Bahn, falls Sie dort
Ihr Modell betreiben.
6. Es ist sehr gefährlich, sowohl für Autofahrer als auch für ein
RC-Modell, wenn Sie damit auf einer öffentlichen Straße
fahren, unterlassen Sie die Nutzung auf öffentlichen Plätzen.
7. Vermeiden Sie, mit Ihrem Modell in Richtung von Personen
oder Tieren zu fahren. Diese Modelle beschleunigen sehr
schnell und können ernste Verletzungen verursachen.
8. Sobald Sie beim Betrieb Ihres Modells irgendwelche Unre-
gelmäßigkeiten oder Störungen beobachten, beenden Sie
den Betrieb.
Schalten Sie Ihre Fernsteuerung und Ihr Modell erst wieder
ein, wenn Sie sicher sind, dass das Problem behoben ist.
R/C-Modelle sind keine „Spielsachen“ – Sicherheitsmaßnahmen und vorausschauendes Handeln sind eine Grundbedingung für den Betrieb eines ferngesteuerten Modells!
9. Nutzen Sie die Möglichkeit der Failsafe- Einstellung, die
bei einem eventuellen Ausfall der Signalübertragung – z.B.
durch zu geringe Senderspannung – das Modell in einen
Steuerungszustand versetzt, bei welchem es nicht unkontrolliert davonfährt.
Nehmen Sie sich die Zeit und lesen Sie die
Seiten dieser Broschüre genau durch, bevor
Sie den Einbau vornehmen.
Sicherheitsanweisungen
Page 7
7

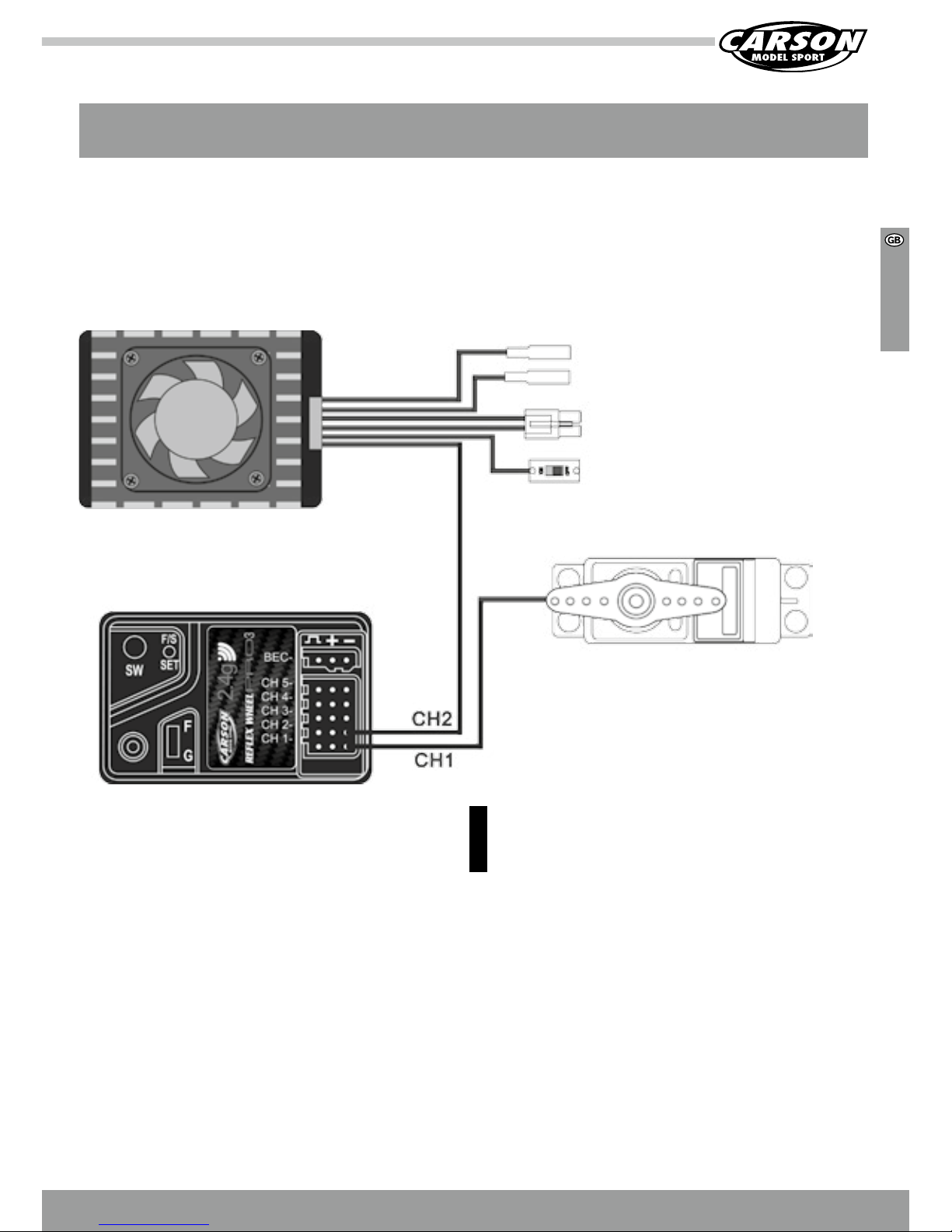

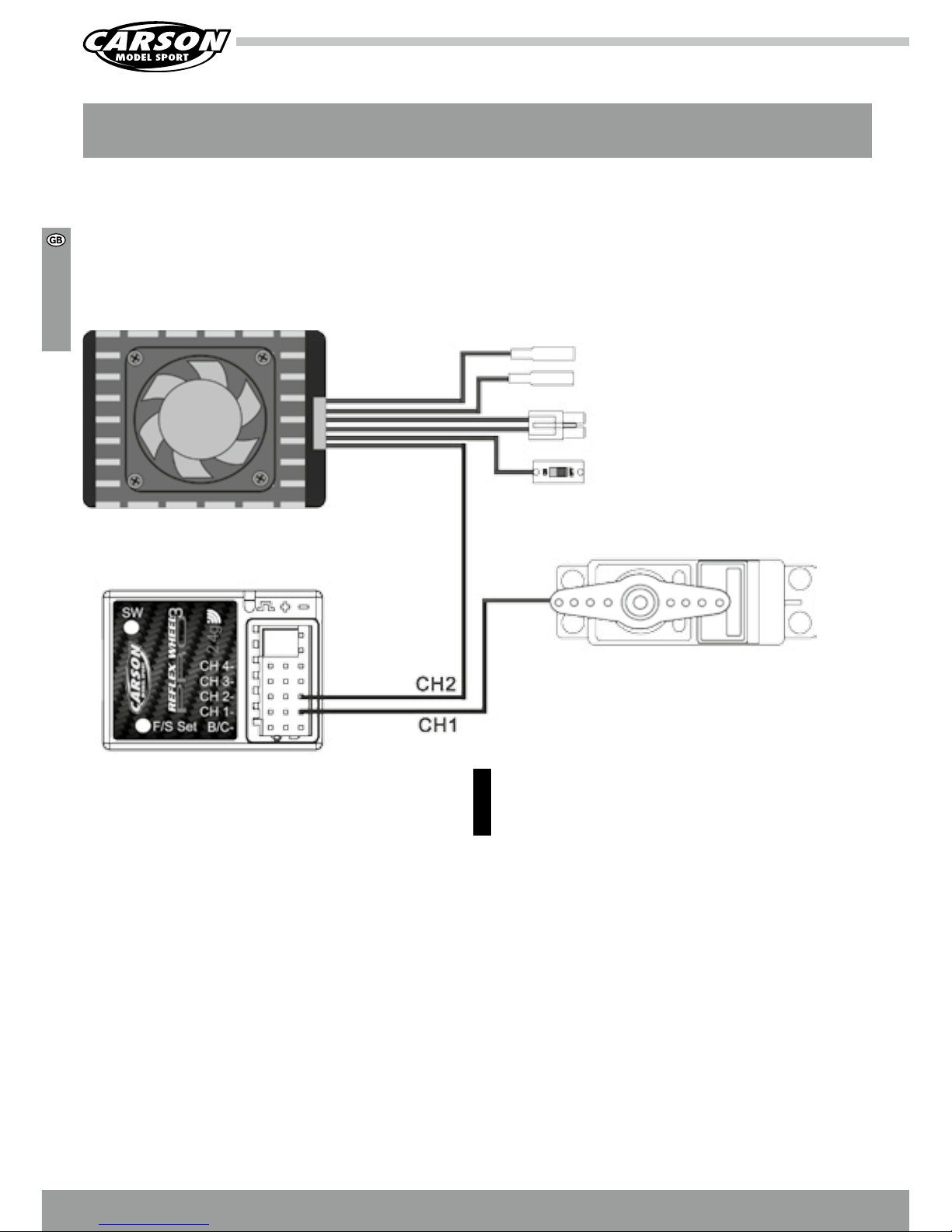

BEC-System/Anschluss am Empfänger für Version Reflex
Wheel PRO3 BEC + Reflex Wheel PRO3 LCD BEC
BEC-Empfänger:
Der Empfänger hat keine separate Stromversorgung und wird über
den Fahr-Akku, welcher den Motor antreibt, mit Strom versorgt.
Das BEC-System des elektronischen Fahrreglers reduziert die
Spannung des Fahrakkus für den Empfänger auf einen verträglichen Wert.
NiMH Akkupacks von 6 V bis 8,4 V können verwendet werden.
Akkus mit höherer Spannung können den Empfänger und die
Servos beschädigen.
Verwenden Sie ausschließlich elektronische Fahrregler, welche
einen BEC-Anschluss besitzen.
zum Motor
Anschluss Akku
Ein/Ausschalter
Elektronischer Fahrregler
(nicht enthalten)
Empfänger
Keine separate Stromversorgung für den
Empfänger anschließen!
ACHTUNG
Überprüfen Sie beim Einbau alle
Steckverbindungen auf richtige Polung!
Lenkservo Kanal 1
(nicht enthalten)
Page 8
8
Anschluss am Empfänger für Version
Reflex Wheel PRO3 + Reflex Wheel PRO3 LCD
Der Empfänger hat keine separate Stromversorgung und wird über
den Fahr-Akku, welcher den Motor antreibt, mit Strom versorgt.
NiMH Akkupacks von 6 V bis 11 V können verwendet werden. Akkus
mit höherer Spannung können den Empfänger und die Servos
beschädigen.
ACHTUNG! Bei einer Eingangsspannung über 6 V müssen
entsprechende Hochstromservos eingesetzt werden!
zum Motor
Anschluss Akku
Ein/Ausschalter
Elektronischer Fahrregler
(nicht enthalten)
Empfänger
Keine separate Stromversorgung für den
Empfänger anschließen!
ACHTUNG
Überprüfen Sie beim Einbau alle
Steckverbindungen auf richtige Polung!
Lenkservo Kanal 1
(nicht enthalten)
Page 9
9
Ausstattung für Verbrennungsmotor
Empfänger-Batterien /-Akkus und zwei Servos sind erforderlich.
Empfänger
Steckerform
beachten!
Empfänger-Batteriebox
Art.Nr. 500503033
Empfänger-Schalter
Lenkservo Kanal 1
(nicht enthalten)
Gasservo Kanal 2
(nicht enthalten)
Servo Kanal 3
(nicht enthalten)
ACHTUNG
Beim Einstecken der Servostecker in den
Empfänger auf die Steckerform achten!
Das schwarze Kabel zeigt nach außen!
Page 10
10
Einlegen der Senderbatterien/Akku
Einstellung Position Steuerlenkrad
Ladevorgang Li Ion und NiMh Akku im Sender
Bitte setzen Sie neue Batterien/Akkus ein, wenn die
LED-Anzeige blinkt oder der Buzzer ertönt.
1. Entfernen Sie die Batterieabdeckung am Sender.
2. Setzen Sie neue AA Mignon Batterien/Akkus oder den optional
erhältlichen LiPo Akku ein. Achten Sie auf die richtige Polarität.
Kommt der LiPo-Akku zum Einsatz und wird dieser in den Sender
eingelegt, folgt die Stromzufuhr automatisch über den LiPo-Akku.
Wird dieser entnommen, wird der Sender über die Batterien
betrieben.
ACHTUNG!
Batterie-/Akkuwechsel immer nur bei abgeschalteten Sender.
Das Steuerlenkrad kann nach belieben auf eine gewünschte Position eingestellt werden. Hierzu müssen zuerst die beiden Halte-
schrauben entfernt werden. Anschließend kann die Steuereinheit
auf die gewünschte Position nach vorne oder hinten gebracht wer-
den. Abschließend wieder die beiden Halteschrauben anbringen.
ACHTUNG!!!
Bitte die Halteschrauben vorsichtig fest ziehen und nicht überdrehen.
Die optional erhältlichen Akkus 500608153 (Li-Ion) bzw. 500609042
(NiMh) können beide, mit der am Sender befindlichen Ladebuchse
geladen werden. Diese Akkus können nur mit einen herkömm-
lichen 4 Zellen NiMh Ladegerät (z.B. 500606073) geladen werden.
Befinden sich im Sender beide Akkutypen (LiIon/NiMh) so kann
jedoch immer nur einer geladen werden. In diesen Fall wird immer
zuerst der Li-Ion Akku geladen. Entfernen sie diesen, so können sie
jetzt auch problemlos die 4x NiMh Akkus laden. Der Sender besitzt
eine interne Li Ion Abschaltung, welche den Li Ion Akku vor einer
Überladung schützt.
Bitte beachten Sie die Hinweise des Ladegerätes und der
Akkus!!!
LiPo-Akku
4 Batterien
Halteschrauben
Page 11
11
Funktionen Version REFLEX WHEEL PRO3 LCD
Steckplätze:
1. Lenkservo (CH 1)
2. Gasservo/Fahrregler (CH 2)
3. Kanal 3 Servo (Ch 3)
4. Kanal 4 Servo (Ch 4)
5. Kanal 5 Servo (Ch 5)
BEC: Stromzufuhr für BEC-Betrieb
Steckplätze:
1. Lenkservo (CH 1)
2. Gasservo/Fahrregler (CH 2)
3. Kanal 3 Servo (Ch 3)
4. Kanal 4 Servo (Ch 4)
B/C: Stromzufuhr
Schalter
Schalter
ST-Trim links
ST-Trim rechts
TH-Trim vorne
TH-Trim hinten
Lenkrad
Batteriebox
Ein-/Ausschalter
LCD Display
LCD Display
SEL/CH
Knopf
ST D/R
Knopf
+/- Knopf
TH D/R
Knopf
Status LED
Gashebel
Schalter für 3. Kanal
Ladebuchse
Haltegriff
VERSION REFLEX WHEEL PRO3
OHNE BEC
VERSION REFLEX WHEEL PRO3
MIT BEC
Failsafe Set
Failsafe Pro + Set
Page 12
12

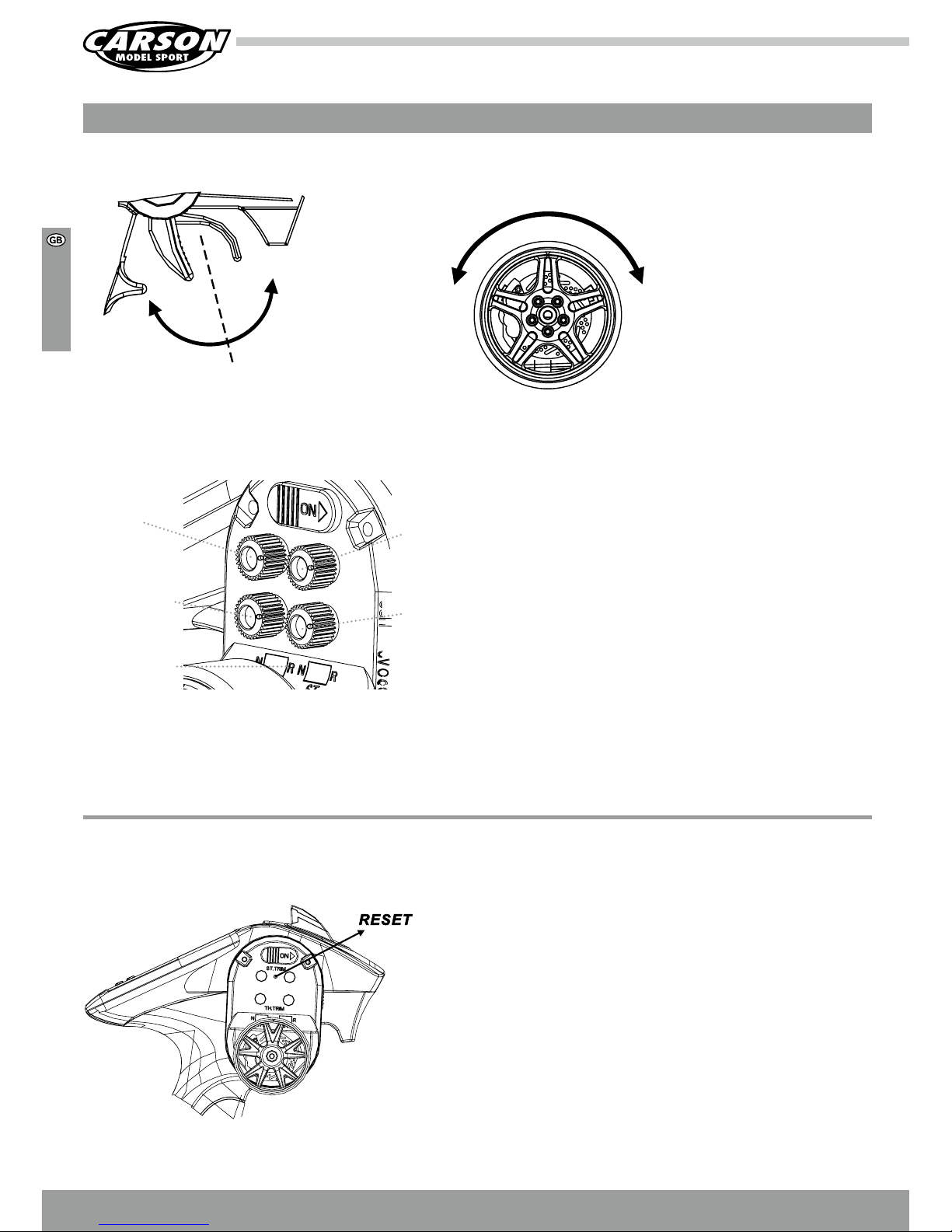

1. Drücke den Gashebel
nach vorne um langsamer zu werden oder
zu bremsen.
2. Ziehe den Gashebel
nach hinten um zu
beschleunigen.
Trimmung Gas:
Mit dem Gas-Trimmhebel können Sie die Neutralstellung des
Gasservos/ Fahrreglers nachjustieren.
Trimmung Lenkung:
Falls die Vorderräder nicht gerade stehen, verwenden Sie die
Lenkungs-Trimmung zum nachjustieren.
1. SCHRITT
Alle gespeicherten Werte(trim/epa/exp) löschen:
• Schalten Sie den Sender an.
• Drücken und halten Sie die RESET-Taste gedrückt(Mit einem
spitzen Gegenstand).
• Es ertönt ein Doppel-Piep Ton.
• Jetzt den Reset-Knopf wieder loslassen und den Sender wieder
einschalten. Fertig!!
2. SCHRITT
Steuerwege neu kalibrieren:
• Schalten Sie den Sender aus.
• Drücken und halten Sie die RESET-Taste gedrückt(Mit einem
spitzen Gegenstand) und schalten Sie den Sender ein. Der LCD
Bildschirm ist leer.
• Jetzt den Reset-Knopf loslassen.
• Der Bildschirm ist wieder normal und das Kalibrier- Programm ist
gestartet.
• Bewegen Sie jetzt den Gashebel ganz nach vorne und nach ganz
hinten. Bewegen sie danach das Lenkrad nach ganz links und
anschließend ganz nach rechts.
• Jetzt den Sender Ausschalten. Die Kalibrierung ist nun abge-
schlossen. Fertig!!
Bedienung Sender (LCD)
ST-Trim links
ST-Trim rechts
TH-Trim vorne
TH-Trim hinten
Vorwärts/
beschleunigen
Bremse/
langsamer
Neutral
Neutral
Links Rechts
A. GASHEBEL
C. TRIMMUNG
RESET / WIEDERHERSTELLUNG DER WERKSEINSTELLUNG NUR FÜR LCDVERSION
B. LENKRAD
Page 13
13
Funktionen/Einstellungen
SEL Knopf
CH Knopf
D/R Knöpfe
+/- Knopf
bedeutet „+“ oder „-“ Knopf drücken
bedeutet „SEL“ Knopf drücken
bedeutet „CH“ Knopf drücken
LCD Display
LCD DISPLAY FUNKTIONSANZEIGEN
Menübeschreibung siehe
nächste Seite!
TRM-ST
TRIM:
TRM-TH TRM-3C TRM-4C
TRM-ST TRM-TH
TRM-4CTRM-3C
Page 14
14
Der Sender benötigt für den Betrieb 4 AA Batterien oder Akkus
oder den passenden LiPo Akku.
Sobald Sie am Ein/Aus Schalter einschalten ist der Sender Betriebsbereit.
Nach dem der Sender eingeschaltet wurde, erscheint auf dem
LCD Display die Batterie/Akku-Spannung in „V“ und darunter der
Modellname/Nummer welches zuletzt ausgewählt wurde.
Über die Knöpfe „SEL“, „CH“, „+“ und „-“ werden die Einstellungen
verändert.
1. Drücke +/- um das gewünschte Modell auszuwählen. Sie
haben die Möglichkeit 15 Speicherplätze zu belegen. Im
LCD Display werden Modell-Nummer und Modell-Name
angezeigt.
2. Drücke „SET“ um zur gewünschten Einstellung zu gelangen.
Folgende Funktionen stehen zur Auswahl:
a) Einstellung „REV“ (Servo Drehrichtung umkehren)
Drücke den Knopf „CH“ und wähle zwischen ST, TH oder 3CH.
Drücke +/- für normal oder Reverse.
b) Einstellung „EPA“ (Servowegbegrenzung)
Drücke den Knopf „CH“ und wähle zwischen TH oder ST. Um
die Drehrichtung auszuwählen muss bei TH der Gashebel
nach vorne oder hinten und bei St das Lenkrad nach links
oder rechts bewegt werden. Das Display zeigt LFU für links
und vorwärts und RBU für rechts und Bremse an. Über +/-
kann der gewünschte Wert zwischen 0 - 120% eingestellt
werden.
c) Einstellung ABS (Anti-blockier-system)
Drücke +/- für ABS -an oder ABS- aus.
d) Einstellung EXP (Exponential)
Drücke den Knopf „CH“ und wähle zwischen ST(Len-
kung) FW(Vorwärts) und BK(Bremse). Über +/- kann der
gewünschte Expo-Wert zwischen -100% – 100% eingestellt
werden.
e) MODEL NAME (Modellnamen eingeben)
Drücke den Knopf CH bis Sie zur Einstellung Modellname
kommen. Über +/- können die Zeichen 0 - 9 und A - Z eingegeben werden.
3. ST-TRIM (Trimmung der Lenkung)
Drücke TRIM-ST+ oder TRIM-ST- um die Mittelstellung des
Lenkservos zu verändern.
Es kann von 0 - 100% rechts bis 0 - 100% links eingestellt
werden.
4. TH-TRIM (Trimmung des Gasweges)
Drücke TRIM-TH+ oder TRIM-TH- um die Mittelstellung des
Gasservos zu verändern.
Es kann von 0 - 100% Gas bis 0 - 100% Bremse eingestellt
werden.
TRIM-3C + 4C für Kanal 3 und 4.
5. Einstellung D/R ST (Dualrate Lenkung)
Dual Rate erhöht oder reduziert den Servoweg in Bezug auf
den Weg des Lenkrads/Gashebels proportional über den
gesamten Servoweg.
Drücke D/R ST+ oder D/R ST- um die Dualrate-Einstellung der
Lenkung zu verändern.
Es kann ein Wert zwischen 0 - 100% eingestellt werden.
6. Einstellung D/R TH (Dualrate Gas)
Drücke D/R TH+ oder D/R TH- um die Dualrate-Einstellung
des Gaswegs zu verändern.
Es kann ein Wert zwischen 0 - 100% eingestellt werden.
7. Drücke zum abschließen der Einstellungen den SEL-Knopf so
oft bis die Batterieanzeige wieder erscheint.
Die neu eingegeben Werte werden dann automatisch
abgespeichert.
Page 15
15
Funktionen Version REFLEX WHEEL PRO3
Steckplätze:
1. Lenkservo (CH 1)
2. Gasservo/Fahrregler (CH 2)
3. Kanal 3 Servo (Ch 3)
4. Kanal 4 Servo (Ch 4)
5. Kanal 5 Servo (Ch 5)
BEC: Stromzufuhr für BEC-Betrieb
Steckplätze:
1. Lenkservo (CH 1)
2. Gasservo/Fahrregler (CH 2)
3. Kanal 3 Servo (Ch 3)
4. Kanal 4 Servo (Ch 4)
B/C: Stromzufuhr
Failsafe Set
Failsafe Pro + Set
Schalter
Schalter
ST-Trim
ST-D/R
TH -Trim
TH-D/R
Lenkrad
Batteriebox
Ein-/Ausschalter
Status LED
ServoreverseSchalter
Gashebel
Schalter für 3. Kanal
Ladebuchse
Haltegriff
VERSION REFLEX WHEEL PRO3
OHNE BEC
VERSION REFLEX WHEEL PRO3
MIT BEC
Page 16
16
1. Drücke den Gashebel
nach vorne um langsamer zu werden oder
zu bremsen.
2. Ziehe den Gashebel
nach hinten um zu
beschleunigen.
Trimmung Gas:
Mit dem Gas-Trimmhebel können Sie die Neutralstellung des
Gasservos/ Fahrreglers nachjustieren.
Trimmung Lenkung:
Falls die Vorderräder nicht gerade stehen, verwenden Sie die
Lenkungs-Trimmung zum nachjustieren.
ST-Dualrate/TH Dualrate:
Dual Rate erhöht oder reduziert den Servoweg in Bezug auf den
Weg des Lenkrads/Gashebels proportional über den gesamten
Servoweg.
Drehe die Potis D/R ST oder D/R TH um die Dualrate- Einstellung
der Lenkung zu verändern.
REV-Schalter/ Servoreverse:
Verwenden Sie die REV Schalter (TH REV + ST REV) um die Drehrichtung der Servos umzukehren.
Schalten Sie den Sender aus. Halten Sie die RESET-Taste gedrückt
(Mit einem spitzen Gegenstand) und schalten Sie den Sender ein.
Anschliessend bewegen Sie den Gashebel ganz nach vorne und
dann nach ganz hinten. Bewegen sie danach das Lenkrad nach
ganz links und anschliessend ganz nach rechts. Jetzt den Sender
Ausschalten. Nun können Sie den Sender wieder anschalten. Die
Werkseinstellungen sind wieder hergestellt.
Bedienung Sender
ST-Trim
Lenkung
STDualrate
TH -Trim Gas
THDualrate
REV-Schalter
Vorwärts/
beschleunigen
Bremse/
langsamer
Neutral
Neutral
Links Rechts
A. GASHEBEL
C. TRIMMUNG/SERVOREVERSE
RESET / WIEDERHERSTELLUNG DER WERKSEINSTELLUNG
B. LENKRAD
Page 17
17
1. Schalten Sie den Empfänger ein.
Drücken Sie den „SW“ Knopf, die LED
beginnt zu blinken.
2. Schalten Sie
den Sender
ein.
3. Wenn die LED am Empfänger dauerhaft
leuchtet ist der Verbindungsvorgang
abgeschlossen. Das RC-System ist
einsatzbereit.
Einstellung Failsafe
Verbindung von Sender und Empfänger
1. Der Gashebel und Lenkrad müssen auf Neutral stehen.
2. Schalten Sie den Sender und anschliessend den Empfänger ein.
3. Drücken Sie den „F/S SET“ Knopf am Empfänger, die LED beginnt
zu blinken.
4. Bringen Sie den Gashebel in die Bremsposition und drücken
Sie dann den „F/S SET“ Knopf erneut. Die LED leuchtet nun
dauerhaft.
5. Bei Elektrofahrzeuge muss der Gashebel bei der Failsafe-Einstellung in die gewünschte Stop-Position gebracht werden.
Reflex Wheel Pro3:
Sobald das Empfangs-/Sendesignal unterbrochen ist, schaltet der
Empfänger in die voreingestellte Gas-Failsafe-Stellung.
Reflex Wheel Pro3 BEC:
Die Reflex Wheel Pro3 BEC ist mit dem „Failsafe pro +“ ausgestattet.
Dieses System hat zusätzlich noch einen Unterspannungsschutz
integriert. Sobald die Spannung für einen sicheren Betrieb zu
niedrig ist, schaltet der Empfänger auch in die voreingestellte
Gas-Failsafe-Stellung.
ACHTUNG
Für Einstellungen und dem Bindingvorgang sollte
der Sender und Empfänger nicht weiter wie 40 cm
entfernt sein.
Während des Bindingvorganges darf kein
weiterer Sender in der Nähe gleichzeitig
betrieben werden!
Technische Daten
Sender Frequenz 2,4 GHz
Stromversorgung DC 4,8 - 6 V=
Empfänger Stromversorgung DC 4,8~6,0 V (Batteriebox bzw. über BEC vom Fahr-Akku bei
Version PRO3)
Die Geschäftspolitik von CARSON ist
es, nach Qualitätsverbesserung zu
streben. CARSON behält sich daher
das Recht vor, diese Angaben jederzeit ohne Ankündigung zu ändern.
Page 18
18
Richtlinien zur Batteriesicherheit
Richtig eingesetzt sind haushaltsübliche
Batterien eine sichere und zuverlässige,
mobile Stromquelle. Probleme können
nur auftreten, falls sie fehlerhaft
verwendet werden, was zum Auslaufen
oder in extremen Fällen zu Feuer oder
Explosion führen kann. Nachfolgend
daher einige einfache Richtlinien für
sicheren Gebrauch von Batterien, welche
das Aufkommen irgendwelcher Probleme
verhindern können.
Bewahren Sie unbenutzte Batterien
in ihrer Verpackung und entfernt
von Metallgegenständen auf, welche
eventuell Kurzschluss verursachen
könnten, der zum Auslaufen oder – in
extremen Fällen – zu Feuer oder sogar
Explosion führen könnte.
Versuchen Sie niemals, normale Batterien
wieder aufzuladen, weder mit einem
Ladegerät noch durch Einsatz von
Wärme. Sie könnten auslaufen, Brände
verursachen oder sogar explodieren.
Es gibt wiederaufladbare Akkus, die
eindeutig als solche gekennzeichnet sind.
Entfernen Sie leere Batterien aus Ihrem
Gerät und auch alle Batterien aus Geräten,
die Sie für längere Zeit nicht betreiben
wollen. Batterien könnten auslaufen und
Schaden verursachen.
Beaufsichtigen Sie Kinder, wenn diese
selbstständig Batterien austauschen, um
sicher zu gehen, dass sie diese Richtlinien
befolgen.
Werfen Sie Batterien niemals ins Feuer, sie
könnten dadurch zur Explosion gebracht
werden.
Geben Sie verbrauchte Batterien bei
entsprechenden Sammelstellen ab.
Achten Sie darauf, dass Batteriefächer
gesichert sind.
Achten Sie darauf, Ihre Batterien richtig
einzulegen; beachten Sie dabei die Plusund Minus-Markierungen auf Batterie und
Gerät. Fehlerhaftes Einlegen kann zum
Auslaufen oder – in extremen Fällen – zu
Feuer oder sogar Explosion führen.
Tauschen Sie jeweils den gesamten
Batteriesatz auf einmal aus und achten Sie
darauf, nicht alte und neue Batterien oder
solche unterschiedlichen Typs zu mischen,
da dies zum Auslaufen oder – in extremen
Fällen – zu Feuer oder sogar Explosion
führen kann.
Page 19
19
Optionales Zubehör
Ersatz-Empfänger Reex Wheel PRO3
2,4 GHz: 500501533
Ersatz-Empfänger Reex Wheel PRO3
2,4GHz BEC „wasserfest“:
500501536
Steckerlader 400mA:
500606073
Ersatz-Empfänger Reex Wheel PRO3
2,4GHz BEC: 500501535
Für den Sender: 4 Stück Mignon-Akkus
500609042
Ersatz-Empfänger Reex Wheel PRO3
2,4 GHz „wasserfest“:
500501534
Senderakku Reex Wheel Pro3 LiPo:
500608153
Page 20
20
Dickie-Tamiya GmbH & Co. KG hereby declares that this model kit
with radio, motor, battery and charger is in accordance with the
basic requirements of the following European directives: 98/37 EC
and 89/336/EEC and other relevant regulations of guideline 1999/5/
EC (R&T TE).
The original declaration of conformity can be obtained from the
following address:
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth •
Germany • Tel.: +49/(0)911/9765-03
The explanation of the symbol on the product,
packaging or instructions: Electronic devices are
valuable products and should not be disposed of with the
household waste when they reach the end of their service life!
Help us to protect the environment and respect our resources by
delivering this appliance to the relevant recycling point.
We wish you a lots of fun using your CARSON
product!
Dear Customer
We congratulate you for buying this CARSON product, which is
Designed and manufactured using state of the art technology.
According to our policy of continued development and product
improvement, we reserve the right to make changes in specifications regarding equipment, materials and design at any time
without notice.
Specifications or designs of the actual product may vary from
those shown in this manual or on the box.
The manual forms part of this product. Should you ignore the
operating and safety instructions, the warranty will be void.
Keep this guide for future reference.
Limited Warranty
This product is warranted by CARSON against manufacturing
defects in materials and workmanship under normal use for 24
months from the date of purchase from authorised franchisees
and dealers. In the event of a product defect during the warranty
period, return the product along with your receipt as proof of
purchase to any CARSON store.
CARSON will, at its option, unless otherwise provided by law:
(a) Correct the defect by repairing the product without charging for
parts and labour
(b) Replace the product with one of the same or similar design; or
(c) Refund the purchase price.
All replacement parts and products, and products on which a
refund is made, become the property of CARSON. New or reconditioned parts and products may be used in the performance of
warranty services.
Repaired or replaced parts and products are warranted for the
remainder of the original warranty period. You will be charged for
repair or replacement of the product made after the expiration of
the warranty period.
The Warranty does not cover:
• Damage or failure caused by or attributable to acts of God,
abuse, accident, misuse, improper or abnormal usage, failure to
follow instructions, improper installation or maintenance, alteration, lightning or other incidence of excess voltage or current;
• Damage caused by losing control of your Model;
• Any repairs other than those provided by a CARSON Authorised
Service Facility;
• Consumables such as fuses or batteries;
• Cosmetic damage;
• Transportation, shipping or insurance costs; or
• Costs of product disposal, installation, set-up service adjust-
ment or reinstallation
This warranty gives you specific legal rights, and you may also have
other rights which may vary according to the country of purchase.
Before using your product carefully read this instructions!
Declaration of conformity
Page 21
21
Contents
Preface ................................................................................................................. 20
Included Items ...................................................................................................22
Advantages/features 2.4 GHz ......................................................................23
Safety instructions ........................................................................................... 24
BEC-System/Connections to Receiver for Reflex Wheel Pro3 BEC +
Reflex Wheel PRO3 LCD BEC Version ........................................................ 25
Connections to Receiver for Reflex Wheel Pro3 + Reflex Wheel
PRO3 LCD Version ............................................................................................. 26
Equipment for combustion engine........................................................... 27
Inserting the transmitter batteries / power pack ................................ 28
Charging procedure for Li Ion and NiMh rechargeable batteries in
the transmitter .................................................................................................. 28
Adjusting the steering wheel position .................................................... 28
Function Version REFLEX WHEEL Pro3 LCD ........................................... 29
Transmitter Handling ...................................................................................... 30
Functions/Settings .......................................................................................... 31
Function Version REFLEX WHEEL Pro3 ..................................................... 33
Transmitter Handling ...................................................................................... 34
Fail Safe function setting............................................................................... 35
Binding the transmitter and receiver ....................................................... 35
Specifications ..................................................................................................... 35
Battery Safety Guidelines ............................................................................. 36
Additional Items................................................................................................ 37
Page 22
22
Included Items
Transmitter
500500053
500500055
500500056
500500054
Receiver
Receiver
500500052
Transmitter
Receiver
with BEC
Receiver
with BEC
Receiver
with BEC
Page 23
23
Features of the 2.4 GHz Remote Controls
The transmitter technology at 2.4 GHz is fundamentally different
in some aspects from the technology in the 27.35 and 40 MHz
frequency ranges, which up to now have been conventional with
remote control models. The previous approach of using a channel
determined by plug-in crystals is gone, and the transmitter and
receiver work with encoding. The receiver accepts only signals
with the coding from its own transmitter. Each signal from the
transmitter lasts just milliseconds. Before the next signal, a pause is
inserted, which lasts longer than the transmission signal.
Nonetheless, within each second, countless signals are received
and evaluated by the receiver. Signals that the receiver recognizes
as defective (false encoding, symbol sequences that don’t fit the
signal schema etc.) are suppressed and are not passed on as control
commands.
And as the frequency gets higher, the antennas get shorter.
Remote controls using this transmitter technology or model
construction are not subject to fees.
Advantages of the 2.4 GHz Technology
Worth Noting
Although the frequency range used is also divided into channels,
the user doesn’t have to worry about their configuration and has
no influence on it anyway.
Because the same encoding is used by the transmitter and receiver,
interruption by another receiver or a different transmitter will not
occur.
Plug-in crystals are not needed, because the transmitter creates
the currently appropriate frequency using a synthesizer circuit,
as does the receiver, which determines the right frequency for its
encoding.
The old fear of double occupancy of a channel (as when a second
transmitter with excessive range override and interrupts a receiver)
is a thing of the past. An operator can go ahead and switch on a
transmitter and receiver, without negotiating with other model
users.
The data transfer capacity is considerably larger than that of
previous remote controls, which, for example, has a positive effect
on control of the digital servo.
Best of all, at events with a lot of participants, you can always use
your own equipment for settings, tests and conversions, because
there is almost no limit to the number of active transmitters.
At these short wavelengths, obstacles can weaken or interrupt
the passage of radio waves. That means there should be as few
obstacles as possible in the line between the transmission and
reception antennas.
The model’s receiver antenna must be as far away as possible from
electrically conductive parts and very visibly arranged (protruding
from the model) to prevent loss of range.
Page 24
24
Safety Instructions
If they reach a high speed R/C models can be dangerous and could
cause personal injury or damage to property. The appeal of driving
an RC model depends on assembling the model accurately and
operating it with due care and attention.
1. Follow all the warnings, and instructions in this manual.
2. Be ”Safety Conscious“ and use your common sense at all
times.
3. Remember that operating any R/C model demands skills
developed through proper instruction and training – they
are not acquired immediately.
4. Don’t run risks, such as operating your model in adverse
weather or when there is a malfunction of which you are
aware.
5. Respect the rules of the track on which you operate your
model.
6. Running your model in the street is very dangerous to both
automobile drivers and your model. Avoid running your
model in the street.
7. Never aim or direct your model car at any person or animal.
These model cars accelerate very quickly and can cause
serious physical injury.
8. At any time during the operation of your model, should you
sense, feel, or observe any erratic operation or abnormality,
end your operation. Do not operate it again until you are
certain that the problems have been fixed. RC models are
not “toys” – safety precautions and forward thinking are
essential when operating a remote controlled model!
9. Take advantage of the failsafe setting. During a breakdown
in signal transmission (such was when transmission voltage
is too weak), this setting shifts the model into a control
mode that prevents it from running away uncontrolled.
Take your time to read all the way through
the pages of this booklet before starting the
installation.
Caution
Control of models is impossible with insufficient or no voltage in
the transmitter or receiver. A receiver battery that is too weak will
move the servo(s) very slowly and that may cause erratic operation
of your model. When using a car that operates both the electric
motor and receiver on the same battery, such as a BEC system,
you should discontinue operating the car when the top speed
becomes sharply reduced, otherwise loss of control will result soon
afterwards.
Operating Procedure
Many publications say that the setup sequence for the transmitter
and receiver doesn’t play a role anymore with 2.4 GHz sets. However,
we recommend sticking to the sequence typical for previous sets.
• Before operation: First turn on the transmitter, then the receiver.
Lastly, connect the drive battery to the control unit.
• After operation: Disconnect the battery from the control unit.
Turn the receiver off, and then the transmitter.
• Before and after operating the transmitter, make sure that trim
settings are as desired and that all checks have been made.
Page 25
25
BEC-receiver:
Battery eliminator is installed in the receiver circuitry. The receiver
gets supplied with current through the drive battery that runs the
engine. NiMH battery from 6 V to 8.4 V can be used for the receiver.
Batteries of higher voltage may damage the receiver and servos.
Use only a speed controller which has the exclusive connector for
the BEC system.
BEC-System/Connections to Receiver for Reflex Wheel
PRO3 BEC + Reflex Wheel PRO3 LCD BEC Version
Connector motor
Connector battery
Power switch On-/Off
Electronic speed controller
(not included)
Receiver
Do not connect a separate power supply
to the receiver!
ATTENTION
Make sure that male and female
connectors have the correct polarity!
Steering servo
Channel 1
(not included)
Page 26
26
Connections to Receiver for Reflex Wheel PRO3 + Reflex
Wheel PRO3 LCD Version
Battery eliminator is installed in the receiver circuitry.
NiMH battery from 6 V to 11 V can be used for the receiver. Batteries
of higher voltage may damage the receiver and servos.
ATTENTION! If the input voltage is above 6 V, appropriate
high-current servos must be used!
Connector motor
Connector battery
Power switch On-/Off
Electronic speed controller
(not included)
Receiver
Do not connect a separate power supply
to the receiver!
ATTENTION
Make sure that male and female
connectors have the correct polarity!
Steering servo
Channel 1
(not included)
Page 27
27
Equipment for combustion engine
Receiver Batteries and two servos are not included in the kit.
Receiver
Make sure to
connect in
correct
direction.
Receiver battery case
No. 500503033
Receiver switch
Steering servo Channel 1
(not included)
Throttle servo Channel 2
(not included)
Servo Channel 3
(not included)
ATTENTION
When connecting servo leads to the receiver
always ensure that the yellow lead/wire is
facing inwards (towards the crystal).
Page 28
28
Charging procedure for Li Ion and NiMh rechargeable batteries in the transmitter
Inserting the transmitter batteries / power pack
Adjusting the steering wheel position
Insert new batteries if the LED display flashes or the buzzer
sounds.
1. Remove the transmitter battery cover.
2. Insert new AA Mignon batteries / rechargeable batteries or the
LiPo power pack available as an option.. Pay attention to the
correct polarity.
If the LiPo power pack is used and inserted in the transmitter, the
current is automatically supplied from the LiPo power pack. If this is
removed, the transmitter is supplied from the batteries.
ATTENTION!
Always switch off the transmitter before changing the battery /
power pack.
The steering wheel can be set to any desired position. To adjust it,
the two securing screws must be removed. The steering unit can
then be moved forwards or backwards to the desired position.
Finally re-insert and tighten the two securing screws.
ATTENTION!!!
Tighten the securing screws carefully and do not over-tighten.
LiPo-battery
4 Batteries
Securing screws
The optionally available rechargeable batteries 500608153 (Li-Ion)
or 500609042 (NiMh) can both be charged via the charging socket
on the transmitter. These batteries can be charged with a normal
4-cell NiMh charger (e.g. 500606073). If, however, the transmitter is
fitted with both rechargeable battery types (LiIon/NiMh) only one
of these can be charged. In this case, the Li-Ion battery will always
be charged first. If this is removed, you can now charge the 4x NiMh
batteries. The transmitter has an internal Li Ion cut-out as overload
protection for the Li Ion battery.
Please observe the instructions for the chrger and the rechargeable batteries!!!
Page 29
29
Function Version REFLEX WHEEL PRO3 LCD
Connectors
1. Steering servo (CH1)
2. Throttle servo (CH2)
3. CH3 servo (CH3)
4. CH4 servo (CH4)
5. CH5 servo (CH5)
BEC: Power connector for BEC
Connectors
1. Steering servo (CH1)
2. Throttle servo (CH2)
3. CH3 servo (CH3)
4. CH4 servo (CH4)
B/C: Power connector
Switch
Switch
ST trim left
ST trim right
TH trim front
TH trim back
Steering
wheel
Bat box
Power
LCD Display
LCD Display
SEL/CH
button
ST D/R
button
+/- button
TH D/R
button
Status LED
Throttle trigger
Switch for Channel 3
Charger
Grip handle
REFLEX WHEEL PRO3 VERSION
WITHOUT BEC
REFLEX WHEEL PRO3 VERSION
WITH BEC
Failsafe Set
Failsafe Pro + Set
Page 30
30
1. Push the trigger
forward to slow down
or brake.
2. Pull the trigger backward to accelerate.
Throttle Trim:
Trim the throttle servo slightly when the trigger is at the neutral
position.
Steering Trim:
If the front wheels do not align straight, use the steering trim to
adjust.
Transmitter Handling
ST trim left
ST trim right
TH trim front
TH trim back
Forward/
Speed up
Brake/
Speed down
Neutral
Neutral
Left Right
A. THROTTLE TRIGGER
C. TRIM
B. STEERING WHEEL
1ST STEP
Delete all values saved in memory (trim/epa/exp):
• Switch on the transmitter.
• Press and hold the RESET button (with a pointed implement).
• A double peep will sound.
• Now release the reset button and switch the transmitter on
again. All done!!
2ND STEP
Recalibrate the control travels:
• Switch off the transmitter.
• Press and hold the RESET button (with a pointed implement) and
switch on the transmitter. The LCD screen is blank.
• Now release the reset button.
• The screen is back to normal and the calibration program has
been started.
• Now move the accelerator lever all the way forwards and then all
the way backwards. Then turn the steering wheel all the way to
the left and then all the way to the right.
• Now switch off the transmitter. Calibration is now complete. All
done!!
RESET / RESTORING THE FACTORY SETTINGS ONLY FOR LCD VERSION
Page 31
31
TRM-ST
TRIM:
TRM-TH TRM-3C TRM-4C
TRM-ST TRM-TH
TRM-4CTRM-3C
Functions/Settings
SEL button
CH button
D/R buttons
+/- button
means press „+“ or „-“ button
means press „SEL“ button
means press „CH“ button
LCD Display
LED FUNCTION DISPLAY
Description see
next page!
Page 32
32
For operation, the transmitter requires 4 AA batteries or rechargeable batteries or the appropriate LiPo power pack.
Once you switch on the On/Off switch, the transmitter is ready for
use.
After the transmitter has been switched on, the battery voltage will
appear in “V” on the LCD display and, below it, the model name/
number last selected will be displayed.
Settings are changed by means of the “SEL”, “CH”, “+” and “-“
buttons.
1. Press +/- to select the desired model. You have the choice of
15 memory spaces. The model number and model name are
indicated on the LCD display.
2. Press “SET” to take you to the desired setting. The following
functions are available for selection:
a) “REV” setting (reverse direction of servo rotation)
Press the “CH” button and choose between ST, TH or 3CH.
Press +/- for normal or reverse.
b) “EPA” setting (servo travel limiter)
Press the “CH” button and choose between TH or ST. To
select the direction of rotation, the throttle must be to
the front or back with TH, and the steering wheel must be
moved left or right with ST. The display shows LFU for left
and forwards and RBU for right and brake. The desired value
can be set between 0 and 120% by means of +/-.
c) ABS setting (anti-blocking system)
Press +/- for ABS on or ABS off.
d) EXP setting (exponential)
Press the “CH” button and choose between ST (steering), FW
(forwards) and BK (brake). The desired exponential value can
be set between -100% and 100% by means of +/-.
e) MODEL NAME (enter name of model)
Press the CH button until you come to the model name
setting. The characters 0 - 9 and A - Z can be entered by
means of +/-.
3. ST-TRIM (trimming the steering)
Press TRIM-ST+ or TRIM-ST- to change the neutral position
of the steering servo. It may be adjusted from 0 - 100% right
to 0 - 100% left.
TH-TRIMM (trimming the throttle)
Press TRIM-TH+ or TRIM-TH- to change the neutral position
of the throttle servo.
It may be adjusted from 0 -100% throttle to 0 - 100% brake.
TRIM 3C + 4C for channels 3 and 4.
4. D/R ST setting (dual rate steering)
Dual rate increases or reduces the servo travel in relation to
the travel of the steering wheel/ throttle proportionally over
the entire servo path.
Press D/R ST+ or D/R ST- to change the dual rate setting of
the steering.
A value between 0 and100% may be set.
5. D/R TH setting (dual rate throttle)
Press D/R TH+ or D/R TH- to change the dual rate setting of
the throttle.
A value between 0 and 100% may be set.
6. To close the settings, press the SEL button until the battery
display reappears.
Then the newly entered values are automatically saved.
Page 33
33
Function Version REFLEX WHEEL PRO3
Connectors
1. Steering servo (CH1)
2. Throttle servo (CH2)
3. CH3 servo (CH3)
4. CH4 servo (CH4)
5. CH5 servo (CH5)
BEC: Power connector for BEC
Connectors
1. Steering servo (CH1)
2. Throttle servo (CH2)
3. CH3 servo (CH3)
4. CH4 servo (CH4)
B/C: Power connector
Failsafe Set
Failsafe Pro + Set
Switch
Switch
ST trim
ST-D/R
TH trim
TH-D/R
Steering
wheel
Bat box
Power
Status LED
Servo reverse switch
Throttle trigger
Switch for Channel 3
Charger
Grip handle
REFLEX WHEEL PRO3 VERSION
WITHOUT BEC
REFLEX WHEEL PRO3 VERSION
WITH BEC
Page 34
34
1. Push the trigger
forward to slow down
or brake.
2. Pull the trigger backward to accelerate.
Transmitter Handling
Forward/
Speed up
Brake/
Speed down
Neutral
Neutral
Left Right
A. THROTTLE TRIGGER
C. TRIM/SERVO REVERSE
B. STEERING WHEEL
Throttle Trim:
Trim the throttle servo slightly when the trigger is at the neutral
position.
Steering Trim:
If the front wheels do not align straight, use the steering trim to
adjust.
ST dual rate / TH dual rate:
Dual rate proportionally increases or decreases the servo travel
relative to the travel of the steering wheel / accelerator lever over
the complete servo travel.
Turn the potentiometers D/R ST or D/R TH to change the dual rate
setting of the steering or throttle.
REV switch / servo reverse:
Use the REV switches (TH REV + ST REV) to reverse the direction of
rotation of the servos.
Switch off the transmitter. Press and hold the RESET button (with
a pointed implement) and switch on the transmitter. Now move
the accelerator lever all the way forwards and then all the way
backwards. Then turn the steering wheel all the way to the left and
then all the way to the right. Now switch off the transmitter. Now
you can turn the transmitter on again. The factory settings have
been restored.
ST trim
steering
STDualrate
TH trim gas
THDualrate
REV-button
RESET / RESTORING THE FACTORY SETTINGS
Page 35
35
Specifications
Transmitter Frequency 2.4 GHz
Power supply DC 4.8 - 6 V=
Receiver Power Supply DC 4.8~6.0 V (Battery box or via BEC-system from driving battery by Version
PRO3)
It is CARSON’s policy that we strive to improve the quality of our products. Therefore CARSON may alter specifications of our products at
any time without any notice.
1. Turn on the receiver power. Press the SW
switch. The receiver‘s LED should start
flashing.
2. Turn on the
transmitter.
3. When the LED on the receiver becomes
solid, the binding process is completed.
Fail Safe function setting
Binding the transmitter and receiver
1. Set the TH, ST switches to the normal position.
2. Turn on the transmitter and receiver.
3. Press the F/S SET button, the LED on the receiver should start
flashing rapidly.
4. Put the throttle trigger at the brake position, press the F/S SET
button, the LED should become solid.
5. For electric model, put the throttle trigger at the stop position
when you are making the setting.
Reflex Wheel Pro3:
As soon as the receiver/transmitter signal is interrupted, the
receiver switches to the default throttle failsafe setting.
Reflex Wheel Pro3 BEC:
The Reflex Wheel Pro2 is fitted with the „Failsafe pro +“ system. This
system also has integrated low voltage protection. As soon as the
voltage is too low for safe operation, the receiver also switches to
the default throttle failsafe setting.
ATTENTION
Keep the transmitter and receiver not over 40 cm
apart when setting and binding.
During the binding process no other transmitter should be operated in the vicinity at the
same time!
Page 36
36
Battery Safety Guidelines
Used correctly, domestic batteries are a
safe and dependable source of portable
power. Problems can occur If they are
misused or abused – resulting in leakage
or, in extreme cases, fire or explosion.
Here are some simple guidelines to safe
battery use designed to eliminate any
such problems.
Store unused batteries in their packaging
and away from metal objects which may
cause a short-circuit resulting in leakage
or, in extreme cases, fire or even an
explosion.
Never attempt to recharge ordinary
batteries, either in a charger or by
applying heat to them. They may leak,
cause fire or even explode. There are
special rechargeable batteries which are
clearly marked as such.
Remove dead batteries from equipment
and all batteries from equipment you
know you are not going to use for a long
time. Otherwise the batteries may leak
and cause damage.
Supervise children if they are replacing
batteries themselves in order to ensure
these guidelines are followed.
Never throw batteries in a fire, this can
cause an explosion.
Do not put dead batteries with the normal
household waste. Deliver them at special
collecting institutions.
Make sure battery compartments are
secure.
Take care to fit your batteries correctly,
observing the plus and minus marks
on the battery and appliance. Incorrect
fitting can cause leakage or, in extreme
cases, fire or even an explosion.
Replace the whole set of batteries at one
time, taking care not to mix old and new
batteries or batteries of different types,
since this can result in leakage or, in
extreme cases, fire or even an explosion.
Page 37
37
Additional Items
Receiver Reex Wheel PRO3 2,4 GHz:
500501533
Receiver Reex Wheel PRO3 2,4GHz
BEC „wasserfest“:
500501536
Receiver Reex Wheel PRO3 2,4GHz
BEC: 500501535
For transmitter: 4 x Mignon battery
500609042
Receiver Reex Wheel PRO3 2,4 GHz
„wasserfest“:
500501534
Transmitter battery Reex Wheel
Pro3 LiPo: 500608153
Charger 400mA:
500606073
Page 38
38
Dickie-Tamiya GmbH & Co. KG déclare par la présente que cette
télécommande radio Reflex Wheel X respecte les exigences de
base des directives européennes suivantes: 98/37 CE et 89/336 CEE
ainsi que les autres régulations de la directive 1999/5 CE (R & TTE).
La déclaration de conformité originale peut être demandée
àl’adresse suivante :
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth •
ALLEMAGNE • Tel. +49 - (0)911 - 9765-03
Signification du symbole sur le produit, l’emballage ou
le mode d‘emploi: les appareils électriques sont des
biens potentiellement recyclables qui ne doivent pas être jetés
aux ordures ménagères une fois usés. Aidez-nous à protéger notre
environnement et à économiser nos ressources et remettez cet
appareil à un lieu de collecte approprié. Pour toute question, veuillez vous adresser à votre distributeur ou à l‘organisme compétent
pour l‘élimintation des déchets.
Nous vous souhaitons beaucoup de plaisir avec
votre produit de CARSON et bon voyage à tout
moment!
Cher client
Toutes nos félicitations pour l’acquisition de votre produit
CARSON, un modèle dernier cri.
En vertu de notre engagement pour un développement et une
amélioration continus de nos produits, nous nous réservons le
droit d’effectuer des modifications dans les spécifications de
nos équipements, nos matériaux et de notre conception à tout
moment et sans avertissement préalable.
Les spécifications ou les illustrations du produit acheté peuvent
différer de celles du présent manuel et ne peuvent donner lieu à
des réclamations.
Le présent manuel fait partie du produit. Tout non-respect des
instructions et des consignes de sécurité qui y sont incluses
dispense le fabricant de toute garantie.
Conservez le présent manuel comme document de référence et
également pour pouvoir le transmettre par la suite à un tiers avec
le système.
Conditions de garantie
Pour le présent produit, CARSON offre une garantie de 24 mois à
compter de la date d‘achat chez un distributeur autorisé et couvre
les défauts de fabrication et de matériel dans des conditions
d‘utilisation normale. En cas de défaut survenant durant la période
de garantie, rapportez le produit avec le justificatif d’achat à votre
distributeur.
CARSON décide alors, sauf dispositions autres prévues par la
législation:
(a) De remédier gratuitement au défaut de matériel et de
fabrication en réparant le produit;
(b) De remplacer le produit par un produit identique ou similaire;
ou
(c) De rembourser le prix de vente.
Toutes les pièces et produits faisant l‘objet de remplacement
deviennent la propriété de CARSON. Dans le cadre des prestations
de garantie, seules des pièces neuves ou retraitées peuvent être
utilisées.
Les pièces réparées ou remplacées ne sont sous garantie que pour
la durée restante de la période de garantie initiale. Après expiration
de la période de garantie, les réparations effectuées ou les pièces
détachées fournies sont facturées.
La garantie ne couvre pas:
• Tout dommage ou défaillance causé par force majeure, abus,
accident, utilisation abusive, erronée ou anormale, non respect
des instructions, mauvaise mise en route ou maintenance
insuffisante, altération, éclair ou tout autre conséquence d’une
surtension ou d’un courant excessif;
• Tout dommage provoqué par la perte de contrôle du modèle;
• Toute réparation autre que celles réalisées par un organisme
agrée par CARSON;
• Les consommables tels que les fusibles et les batteries;
• Des dommages esthétiques;
• Le transport, l’expédition et les frais d’assurance; et
• Les frais d‘élimination, de retour, d’installation, de mise au
point et de remise en route du produit
Cette garantie vous attribue des droits spécifiques, vous pouvez
par ailleurs également prétendre à d’autres droits en fonction du
produit par le service après-vente.
Avant d’utiliser votre nouvelle télécommande radio, veuillez lire attentivement ces instructions!
Déclaration de conformité
Page 39
39
Consignes de sécurité
Les modèles radiocommandés peuvent être dangereux en
atteignant une vitesse élevée et causer des dommages matériels
et/ou corporels. Le plaisir de piloter un modèle RC vient de
l’assemblage fiable de la maquette et de son utilisation minutieuse
et appliquée.
1. Suivez scrupuleusement les instructions de sécurité et les
mises en garde figurant dans manuel.
2. Ayez en permanence la sécurité à l’esprit et faîtes appel à
votre bon sens.
3. Le pilotage correct de tout modèle radiocommandé requiert
de l’entraînement et le suivi très strict des instructions. Le
pilotage n’est pas inné : commencez par vous entraîner!
4. Ne prenez pas de risques, comme par exemple piloter le
modèle par mauvais temps ou en présence d‘un dysfonctionnement qui vous est connu.
5. Veuillez respecter la réglementation de tout circuit R/C si
vous y utilisez votre modèle réduit.
6. L’utilisation du modèle dans la rue est dangereuse pour les
automobilistes et le modèle. Ne pas utiliser le modèle sur la
voie publique.
7. Ne visez ni ne dirigez jamais le modèle vers une personne
ou un animal. Les modèles de voiture peuvent atteindre des
vitesses élevées et causer des blessures sérieuses.
8. A tout instant, vous devez garder le contrôle total du
véhicule que vous pilotez. Tout comportement anormal doit
vous obliger à arrêter. Tant que la cause n’a pas été trouvée
et le problème résolu, ne vous servez plus du modèle.
Les modèles RC ne sont pas des « jouets » – le respect
des consignes de sécurité et un maniement prudent sont
les conditions premières à l’utilisation du modèle réduit
télécommandé !
9. Utilisez la possibilité du réglage de sécurité, qui amène le
modèle dans un état de guidage dans lequel il ne part pas
de manière incontrôlée en cas de perte de la transmission du
signal (p. ex. en raison d’une tension trop faible de l’émetteur).
Prenez le temps de lire ce livret avant de
commencer l’installation de cet équipement
dans le modèle.
Attention
Le contrôle d’un modèle RC est impossible si l’alimentation de
l’émetteur ou du récepteur est insuffisante ou nulle. Lorsque l’alimentation du récepteur faiblit suite à une utilisation prolongée, la
rotation des servos est ralentie et le modèle se comporte de façon
désordonnée. Avec une voiture électrique dont le récepteur est
alimenté par le même accu (système BEC), il faut arrêter l’utilisation
lorsque la vitesse maximale de la voiture se réduit fortement, sinon
il y a risque de perte contrôle dans un délai très bref.
Installation des piles dans l‘émetteur
ATTENTION!
Toujours changer les piles/accumulateurs uniquement lorsque l‘émetteur est éteint.
Chargement des accus LiIon et NiMh dans l‘émetteur
Veuillez tenir compte des remarques relatives au chargeur et aux accus!
Page 40
40
Consignes de sécurité relatives aux piles
Utilisées correctement, les piles à usage
domestique constituent une source
d’énergie fiable et sûre. Des problèmes
peuvent survenir si on ne les emploie
pas correctement: fuite ou dans des
cas extrêmes, incendie ou explosion.
Voici quelques conseils simples qui
vous permettront d’éviter ce genre de
problèmes.
Toujours stocker des piles inutilisées dans
leur emballage d’origine à l’écart d’objets
métalliques pouvant causer un court
circuit entraînant des fuites ou dans des
cas extrêmes, incendie ou explosion.
Ne jamais essayer de recharger des
piles ordinaires que ce soit au moyen
d’un chargeur ou en les chauffant.
Elles pourraient fuire, être à l‘origine
d‘incendies voire même d‘explosions. Il
existe des piles rechargeables clairement
identifiables.
Toujours enlever les piles usagées de
l’équipement et toutes les piles si cet
équipement ne sera pas utilisé pendant
une longue période. Si les piles sont
laissées en place, il y a risque de fuites
pouvant endommager l’équipement.
Toujours surveiller les enfants qui
remplacent eux mêmes les piles de façon
à s’assurer que ces conseils sont suivis.
Ne jamais jeter les piles dans un feu car il
y a risque d’explosion. Ne jamais jeter les
piles à la poubelle. Toujours les éliminer
correctement en les apportant à un centre
de collecte.
Toujours s’assurer que le compartiment à
piles est bien fermé.
Installer les piles correctement en
respectant les polarités (marquages + et -).
Une installation incorrecte peut entraîner
des fuites ou dans des cas extrêmes,
incendie ou explosion.
Toujours remplacer le jeu complet de piles
et bien veiller à ne pas mélanger piles
neuves et usagées ou encore mélanger
différents types de piles, car il y a risque
de fuite ou dans des cas extrêmes,
d’incendie ou explosion.
Page 41
41
Dickie-Tamiya GmbH & Co. KG dichiara che questo radiocomando
in tutte le sue parti è conforme a tutte le pertinenti disposizioni di
cui alle seguenti direttive CE: 98/37/CE per le macchine e 89/336/
CEE sulla compatibilità elettromagnetica, e alle altre pertinenti
disposizioni di cui alla direttiva 1999/5/CE (R&TTE).
La dichiarazione originale di conformità può essere richiesta al
seguente indirizzo:
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth •
Germany • Tel. +49 - (0)911 - 9765-03
Significato del simbolo sul prodotto, sulla confezione
o nelle istruzioni per l’uso. Gli apparecchi elettrici sono
prodotti riciclabili e quindi, al termine del loro ciclo di vita, non
devono essere gettati tra i rifiuti domestici! Aiutateci a tutelare
l’ambiente e a preservare le risorse, conferendo questo apparecchio presso i relativi centri di raccolta. Se avete domande a questo
proposito, vi consigliamo di rivolgervi all’ente responsabile dello
smaltimento dei rifiuti o al vostro rivenditore specializzato.
Vi auguriamo buona fortuna e buon divertimento con il vostro prodotto CARSON!
Caro Cliente
Ci congratuliamo con lei per l’acquisto di un prodotto CARSON,
che è stato progettato secondo gli ultimi ritrovati della tecnica.
Per mantenere sempre aggiornati i nostri prodotti ci riserviamo
il diritto di apportare modifiche, in qualsiasi momento e senza
alcun preavviso, alle attrezzature, ai materiali e al modello del
prodotto.
Pertanto, se il prodotto acquistato presenta lievi differenze
rispetto alle figure e ai dati riportati in questo manuale, l‘acqui-
rente non può esercitare alcun diritto.
Questo manuale è parte integrante del prodotto. In caso di mancata osservanza delle istruzioni e delle avvertenze di sicurezza
riportate nel manuale, decade il diritto di garanzia.
Si raccomanda di conservare il manuale per eventuali future
consultazioni e di consegnarlo insieme al prodotto in caso di
cessione di quest‘ultimo a terzi.
Condizioni di Garanzia
CARSON offre una garanzia di 24 mesi, dalla data di acquisto,
contro eventuali difetti di materiale o di fabbricazione nel caso
in cui il prodotto risultasse difettoso al normale utilizzo. In caso
di prodotto difettoso durante il periodo di garanzia, recarsi con il
prodotto e lo scontrino o la ricevuta presso qualsiasi rivenditore
CARSON.
CARSON a sua discrezione, provvederà in accordo alle normative
vigenti a:
(a) Riparare il prodotto senza addebitare nulla;
(b) Sostituire il prodotto con un altro uguale o simile;
(c) Rimborsare il prezzo di acquisto.
Tutte le parti sostituite o rimborsate diventano di proprietà
della CARSON. Parti nuove o riparate possono essere utilizzate
nell‘ambito del servizio di garanzia.
Le parti riparate o sostituite saranno garantite per il rimanente
periodo di garanzia del prodotto originale. Dopo la scadenza del
periodo di garanzia, sarà addebitato il costo di eventuali riparazioni
o sostituzioni.
Dalla garanzia sono esclusi:
• Danni o cadute derivanti dalla mancata osservanza delle
istruzioni d‘uso e di sicurezza, da cause di forza maggiore,
incidenti, utilizzo scorretto o improprio, maneggiamento
erroneo, modifiche arbitrarie, fulmini o altri incidenti causati da
eccesso di voltaggio;
• Tutti i danni causati dalla perdita di controllo del modellino;
• Tutte le riparazioni non effettuate da personale autorizzato
CARSON;
• Le parti soggette a usura come fusibili e batterie;
• Danni estetici;
• Costi assicurativi, di trasporto e di spedizione;
• Costi per lo smaltimento e la regolazione del prodotto, nonché
per i lavori di installazione e reinstallazione.
La garanzia in ogni caso è applicata in conformità alle vigenti
norme nello Stato dove il prodotto è stato acquistato.
Prima dell‘uso leggere attentamente le presenti istruzioni!
Dichiarazione di conformità
Page 42
42
Avvertenze di sicurezza
I modelli R/C possono causare danni a persone o cose se
raggiungono velocità elevate. Per un ottimo funzionamento del
modello R/C è indispensabile che l‘assemblaggio del modellino sia
corretto e che il suo utilizzo sia attento e preciso.
1. Seguire tutte le avvertenze e le indicazioni riportate nelle
presenti istruzioni per l’uso.
2. Non trascurare l’aspetto della sicurezza ed operare sempre
con la massima coscienza.
3. L’azionamento di un modellino R/C è un hobby impegnativo
che non può essere appreso in poco tempo, ma che richiede
al contrario una formazione e una preparazione accurate per
sviluppare le giuste abilità.
4. Evitare inutili rischi, quali ad esempio azionare il prodotto in
condizioni atmosferiche avverse oppure in presenza di un
guasto di funzionamento di cui si è al corrente.
5. Attenersi alle istruzioni della pista R/C se il modello viene
utilizzato su tale pista.
6. La percorrenza di strade pubbliche è estremamente pericolosa, sia per il conducente che per il modellino RC. Pertanto è
bene evitare luoghi pubblici.
7. Evitare di muovere il modellino in direzione di persone o
animali. Questi modellini accelerano con estrema rapidità e
possono pertanto causare lesioni gravi.
8. Se durante l’uso vengono rilevate delle irregolarità o delle
anomalie di funzionamento, arrestare subito il modellino.
Riaccendere il telecomando e il modellino solo dopo avere
eliminato il problema. I modellini R/C non sono giocattoli –
l’osservanza delle misure di sicurezza e delle dovute precauzioni è il presupposto essenziale per utilizzare un modellino
telecomandato!
9. Utilizzare la possibilità dell’impostazione di failsafe che,
in caso di un’eventuale caduta del segnale – ad es. a causa
di una tensione insufficiente del trasmettitore – mette il
modello in condizione di essere controllato, in modo tale da
non farlo azionare inaspettatamente.
Leggere attentamente le pagine di questo
opuscolo prima di procedere al montaggio.
Attenzione
Se la tensione dell’accumulatore del trasmettitore o del ricevitore non è sufficiente, si corre il rischio di perdere il controllo del
modellino. Un accumulatore del ricevitore scarico per via dell’uso
prolungato muove i sevoazionamenti con estrema lentezza e il
controllo diventa pertanto imprevedibile.
Se si possiede un modellino in cui il motore elettrico e il ricevitore
sono alimentati dallo stesso accumulatore (il cosiddetto sistema
BEC), è bene interrompere l’uso dopo avere raggiunto la velocità
di punta, altrimenti si corre il rischio di perdere in breve tempo il
controllo del modellino.
Inserimento della batteria del trasmettitore
ATTENZIONE!
LA sostituzione delle batterie deve avvenire solo con il trasmettitore spento.
Procedura di ricarica delle batterie Li-Ion e NiMh nel
trasmettitore
Attenersi alle istruzioni del caricabatterie e delle batterie.
Page 43
43
Linee guida per un utilizzo sicuro delle batterie
Se utilizzate correttamente, le normali
batterie domestiche sono una fonte di
energia sicura e affidabile. Si possono
verificare problemi solo se le batterie
vengono utilizzate in modo improprio.
Questo comporta il loro scaricamento
o, in casi estremi, il rischio di incendio o
esplosione. Di seguito vengono pertanto
riportate alcune semplici regole a cui fare
riferimento per utilizzare correttamente
le batterie evitando che si verifichino
problemi.
Conservare le batterie inutilizzate nella
rispettiva confezione e lontano da oggetti
metallici che potrebbero causarne il
cortocircuito, con il conseguente rischio
di scaricamento o, in casi estremi, di
incendio o esplosione.
Non cercare di ricaricare le batterie
normali né mediante caricabatteria
né utilizzando del calore. Potrebbero
scaricarsi, causare incendi o addirittura
esplodere. Esistono in commercio degli
accumulatori ricaricabili classificati in
quanto tali.
Rimuovere le batterie scariche
dall‘apparecchio e tutte le batterie dagli
apparecchi che rimangono inutilizzati
per lungo tempo. Le batterie potrebbero
esaurirsi danneggiando l‘apparecchio.
Se la sostituzione delle batterie viene
affidata a bambini, invitarli ad operare
nella massima sicurezza e nel rispetto di
queste linee guida.
Non gettare mai le batterie nel fuoco;
potrebbero causare un‘esplosione.
Gettare le batterie usate negli appositi
contenitori.
Assicurarsi che i vani batterie siano
bloccati.
Assicurarsi che le batterie siano inserite
correttamente; verificare in tal senso il
segno positivo e negativo sulla batteria
e sull‘alloggiamento. Un inserimento
non corretto potrebbe causare lo
scaricamento della batteria o, in casi
estremi, il rischio di incendio o esplosione.
Per evitarne lo scaricamento o, in casi
estremi, il rischio di incendio o esplosione,
sostituire le batterie in blocco evitando
di mescolare batterie vecchie e nuove
oppure batterie di tipo diverso.
Page 44
www.carson-modelsport.de
For Germany:
Service-Hotline:
Mo - Do 8.00 – 17.00 Uhr
Fr 8.00 – 14.30 Uhr
01805–73 33 00
*
* 14 ct/min aus dem deutschen Festnetz
CARSON-MODEL SPORT
Abt. Service
Mittlere Motsch 9
96515 Sonneberg
CARSONMODEL SPORT
Werkstraße 1 • D-90765 Fürth/Germany
Loading...
