Micro X-Warrior
Instruction Manual
20 pgs1.66 Mb0

Carson Micro X-Warrior Instruction Manual

Download
Page 1
CARSON 1:32 MICRO X-WARRIOR 2WD/GHz 100% RTR 500404079
D
Betriebsanleitung Seite 2 - 9
G
Instruction Manual Page 10 - 17
Page 2
2
Hiermit erklärt CARSON Modelsport, dass sich dieses Modell einschließlich Fernsteueranlage in Übereinstimmung mit den grund legenden Anforderungen folgender EG-Richtlinien: 98/37EG für Maschinen und 89/336/EWG über die elektro magnetische Ver­träglichkeit und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE) befindet.
Die Original-Konformitätserklärung kann angefordert werden:
CARSON Modelsport • Werkstraße 1 • D-90765 Fürth • Germany
Bedeutung des Symbols auf dem Produkt, der Verpa-
ckung oder Gebrauchsanleitung: Elektrogeräte sind Wertstoffe und gehören am Ende der Laufzeit nicht in den Hausmüll! Helfen Sie uns bei Umweltschutz und Recourcenschonung und geben Sie dieses Gerät bei den entsprechenden Rücknahmestellen ab. Fragen dazu beanwortet Ihnen die für Abfallbeseitigung zuständige Organisation oder Ihr Fachhändler.
Wir wünschen Ihnen viel Spaß mit Ihrem CARSON-Modellauto und jederzeit gute Fahrt!
Sehr geehrter Kunde
Wir beglückwünschen Sie zum Kauf Ihres CARSON RC-Modellau­tos, das nach dem heutigen Stand der Technik gefertigt wurde.
Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemüht sind, behalten wir uns eine Änderung in tech­nischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor.
Aus geringfügigen Abweichungen des Ihnen vorliegenden
Produktes gegenüber Daten und Abbildungen dieser Anleitung
können daher keinerlei Ansprüche abgeleitet werden.
Diese Bedienungs- und Montageanleitung ist Bestandteil des
Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der
enthaltenen Sicherheitsanweisungen erlischt der Garantiean­spruch.
Bewahren Sie diese Anleitung zum Nachlesen und für die even­tuelle Weitergabe des Modells an Dritte auf.
Garantiebedingungen
Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten
betreffend Fehler bei der Herstellung in Bezug auf Material und Fertigung bei normalem Gebrauch ab dem Kauf beim autorisier­ten Fachhändler. Im Falle eines Defekts während der Garantiezeit bringen Sie das Modell zusammen mit dem Kaufbeleg zu Ihrem Fachhändler.
CARSON wird nach eigener Entscheidung, falls nicht anders im Gesetz vorgesehen:
(a) Den Defekt durch Reparatur kostenlos in Bezug auf Material und Arbeit beheben;
(b) Das Produkt durch ein gleichartiges oder im Aufbau ähnliches
ersetzen; oder
(c) Den Kaufpreis erstatten.
Alle ersetzten Teile und Produkte, für die Ersatz geleistet wird,
werden zum Eigentum von CARSON. Im Rahmen der Garantie­leistungen dürfen neue oder wiederaufbereitete Teile verwendet werden.
Auf reparierte oder ersetzte Teile gilt eine Garantie für die Restlauf­zeit der ursprünglichen Garantiefrist. Nach Ablauf der Garantiefrist vorgenommene Reparaturen oder gelieferte Ersatzteile werden in Rechnung gestellt.
Von der Garantie ausgeschlossen sind:
• Beschädigung oder Ausfall durch Nichtbeachten der Sicher­heitsanweisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall, fehlerhafte oder außergewöhnliche Beanspru­chung, fehlerhafte Handhabung, eigenmächtige Verände­rungen, Blitzschlag oder anderer Einfluss von Hochspannung oder Strom.
• Schäden, die durch den Verlust der Kontrolle über Ihr Fahrzeug
entstehen.
• Reparaturen, die nicht durch einen autorisierten CARSON
Service durchgeführt wurden
• Verschleißteile wie etwa Sicherungen und Batterien
• Rein optische Beeinträchtigungen
• Transport-, Versand- oder Versicherungskosten
• Kosten für die Entsorgung des Produkts sowie Einrichten und
vom Service vorgenommene Einstell- und Wiedereinrichtungs­arbeiten.
Durch diese Garantie erhalten Sie spezielle Rechte, darüber hinaus ist auch eine von Land zu Land verschiedene Geltendmachung anderer Ansprüche denkbar.
Vor dem Gebrauch Ihres neuen Modells lesen Sie bitte dieses Handbuch sorgfältig durch!
Konformitätserklärung
Page 3
3
Inhalt
Lieferumfang
Vorwort ...................................................................................................................2
Lieferumfang ........................................................................................................3
Optionales Zubehör ...........................................................................................4
Sicherheitsanweisungen .................................................................................5
Laden des LiPo Fahrakkus ................................................................................ 6
Erklärung Fernsteuerung .................................................................................7
Steuern des Modells ...........................................................................................8
Fehlersuche ...........................................................................................................9
• Modell
• 2.4 GHz Sender
• 4 Batterien
• USB-Ladekabel
• Pylonen
• Sprungschanze
• Überrollbügel
• Bedienungsanleitung
Stand: D ezember 2014
Page 4
4
Optionales Zubehör
Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie irgendwelche Arbeiten beginnen.
Nach jeder Fahrt sollten Sie die wichtigsten Bauteile und Verbindungen überprüfen. Eine einzige gelockerte Schraube kann ausreichen, um Ihr Modell in eine gefährliche Situation geraten zu lassen!
Warten Sie Ihr Modell regelmäßig und wechseln Sie defekte oder abgenutzte Bauteile gegen Original-Ersatzteile aus.
Wir wünschen Ihnen viel Spaß mit Ihrem CARSON-Modellauto und jederzeit gute Fahrt!
Für den Sender: 500609042 x 1
4 Stück Mignonakkus 2100 mAh
500908163
Pylonen-Set NEON
(9 Stk.)
Für den Sender: 500609043 x 1
4 Stück Mignonbatterien
500908162
Corner Marker-Set NEON (9 Stk.)
ODER
Page 5
5
Sicherheitsanweisungen
• Fahren Sie auch nicht unter Hochspannungsleitungen oder
Funkmasten oder bei Gewitter!
• Atmosphärische Störungen können die Signale Ihres Fernsteu­ersenders beeinflussen.
• Die Elektrik des Modells ist nicht wasserdicht. Fahren Sie deshalb nicht bei Regen, Schnee,durch Pfützen oder nasses Gras.
• Das ferngesteuerte Modell darf nur auf geeignetem Gelände
und nicht auf öffentlichen Vekehrsflächen betrieben werden.
• Nicht in der Nähe von Personen und Tieren fahren!
• Fahren Sie nicht, wenn sie übermüdet oder anderweitig in Ihrer
Reaktionsfähigkeit beeinträchtigt sind.
• Halten Sie immer direkten Sichtkontakt zum Modell.
• Fahren sie das Modell nur mit ordnungsgemäß angebrachter
Karosserie.
• Das Modell hat Teile, die sich im Betrieb erhitzen, z. B. der Motor.
Die Berührung dieser Teile während des Betriebs kann zu Verlet­zungen führen.
• Achten Sie auf Ladezustandsanzeige Ihres Senders.
• Mit halbleeren Akkus können sie die Kontrolle über das Modell
verlieren.
• Mischen Sie im Sender niemals volle Akkus / Batterien mit halb­leeren oder Akkus unterschiedlicher Kapazität.
• Versuchen Sie nie, Trockenbatterien zu laden.
Bei längerem Nichtgebrauch ist der Fahrakku unbedingt zu entfernen.
Funkferngesteuerte Modelle sind kein Spiel­zeug, ihre Bedienung muss schrittweise erlernt werden.
• Kinder unter 14 Jahren dürfen das Modell nur unter Aufsicht von
Erwachsenen in Betrieb nehmen.
Das Fahren von ferngesteuerten Modellautos ist ein faszinierendes
Hobby, das jedoch mit der nötigen Vorsicht und Rücksichtnahme
betrieben werden muss. Ein ferngesteuertes Modellauto kann in einem unkontrollierten Fahrzustand erhebliche Beschädigungen und Verletzungen verursachen, für die Sie als Betreiber haftbar sind.
Vergewissern Sie sich bei Ihrer Versicherung, ob Sie beim Ausüben
Ihres Hobbys versichert sind.
Nur ein einwandfrei zusammengebautes Modell wird erwartungsgemäß funktionieren und reagieren.
Improvisieren Sie niemals mit untauglichen Hilfsmitteln, sondern verwenden Sie im Bedarfsfall nur Originalersatzteile.
Auch bei einem vormontierten Modell sollten Sie alle Verbindungen auf exakten und festen Sitz kontrollieren.
Fahren Sie niemals, ohne sich von den fol­genden Punkten überzeugt zu haben:
• Fahrakku und Senderakku müssen vollständig geladen sein.
• Überprüfen Sie vor dem Start die Funkreichweite.
• Überprüfen Sie das ordnungsgemäße Ansprechen Servos
auf die Steuersignale.
• Alle Funktionsteile des Modells sind in einwandfreiem Zustand
und überprüft.
• Sämtliche Schrauben sind auf festen Sitz überprüft.
• Es ist kein RC- oder anderer Sender in der Nähe in Betrieb, der
Funkstörungen verursachen könnte.
Störsignale auf gleicher Frequenz können bewirken, dass Sie die Kontrolle über Ihr Modell verlieren.
Schalten Sie immer zuerst den Sender ein, um zu vermeiden, dass der Empfänger unkontrol­liert auf ein fremdes Funksignal reagiert.
Bei gleichzeitigem Betrieb mehrerer Fahrzeuge darf das Modell nur auf einer freien Frequenz betrieben werden.trolle über Ihr Modell verlieren.
Schalten Sie nach Beendigung des Fahrbe­triebes zuerst den Empfänger, dann den Sender aus.
Page 6
6
Achtung:
Verwenden Sie zum Laden der Fahrakkus nur das beiliegende Ladegerät. Beachten Sie bitte die Hinweise der Anleitung.
Abfallentsorgung & Service
Bedeutung des Symbols auf dem Produkt, der Verpa­ckung oder Gebrauchsanleitung: Elektrogeräte sind Wertstoffe und gehören am Ende der Laufzeit nicht in den Hausmüll! Helfen Sie uns bei Umweltschutz und Recourcenschonung und geben Sie dieses Gerät bei den entsprechenden Rücknahmestellen ab. Fragen dazu beanwortet Ihnen die für Abfallbeseitigung zuständige Organisation oder Ihr Fachhändler.

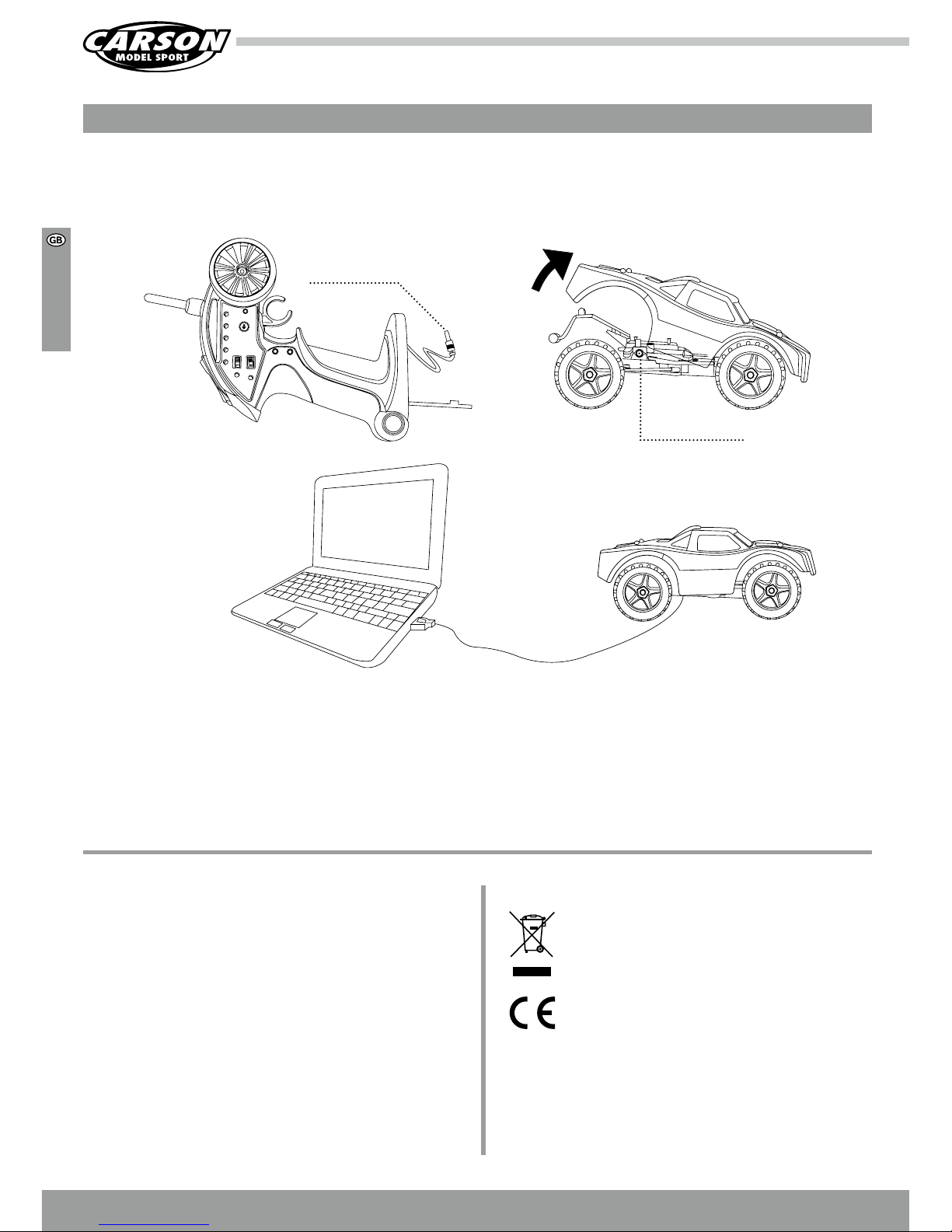

Laden des LiPo Fahrakkus
A. Laden über den Sender
B. Laden über USB-Kabel
1. Schalten Sie das Modell aus.
2. Laden über den Sender:
Klappen Sie die Abdeckung des Ladekabels auf, nehmen Sie das Ladekabel heraus und stecken Sie es in die Ladebuchse des Modells. Die LED Mode switch am Sender leuchtet. Die Ladezeit beträgt ca.
40 Minuten.
Wenn der Ladevorgang beendet ist, schaltet die LED ab.
3. Laden über USB:
Stecken Sie das Ladekabel in den USB Eingang Ihres Computers, das Ladekabel leuchtet auf. Stecken Sie die andere Seite des USB­Ladekabels in die Modell-Ladebuchse. Das Licht am Ladekabel
erlöscht. Die Ladezeit beträgt ca. 40 Minuten. Das Licht des Ladeka
-
bels geht an, wenn der Akku komplett aufgeladen ist.
Das Modell ist mit einem LiPo-Akku ausge­stattet. Bitte beachten Sie auch die folgenden Warnungen und Sicherheitshinweise:
• Verwenden Sie die Batterie nicht in der Nähe einer Wärme­quelle wie Feuer oder einer Heizung. Sonst kann es zu Schäden oder zur Explosion der Batterie kommen.
• Schlagen Sie die Batterie nicht auf harte Oberflächen.
• Tauchen Sie die Batterie nicht in Wasser, und bewahren Sie sie
an einem kühlen, trockenen Ort auf.
• Das im Lieferumfang dieses Produkts enthaltene Ladegerät eignet sich nur zum Laden des Produkts.
• Demontieren Sie den Akku nicht.
• Lassen Sie den Akku während des Ladevorgangs niemals
unbeaufsichtigt.
Ladekabel
Ladebuchse
Page 7
7

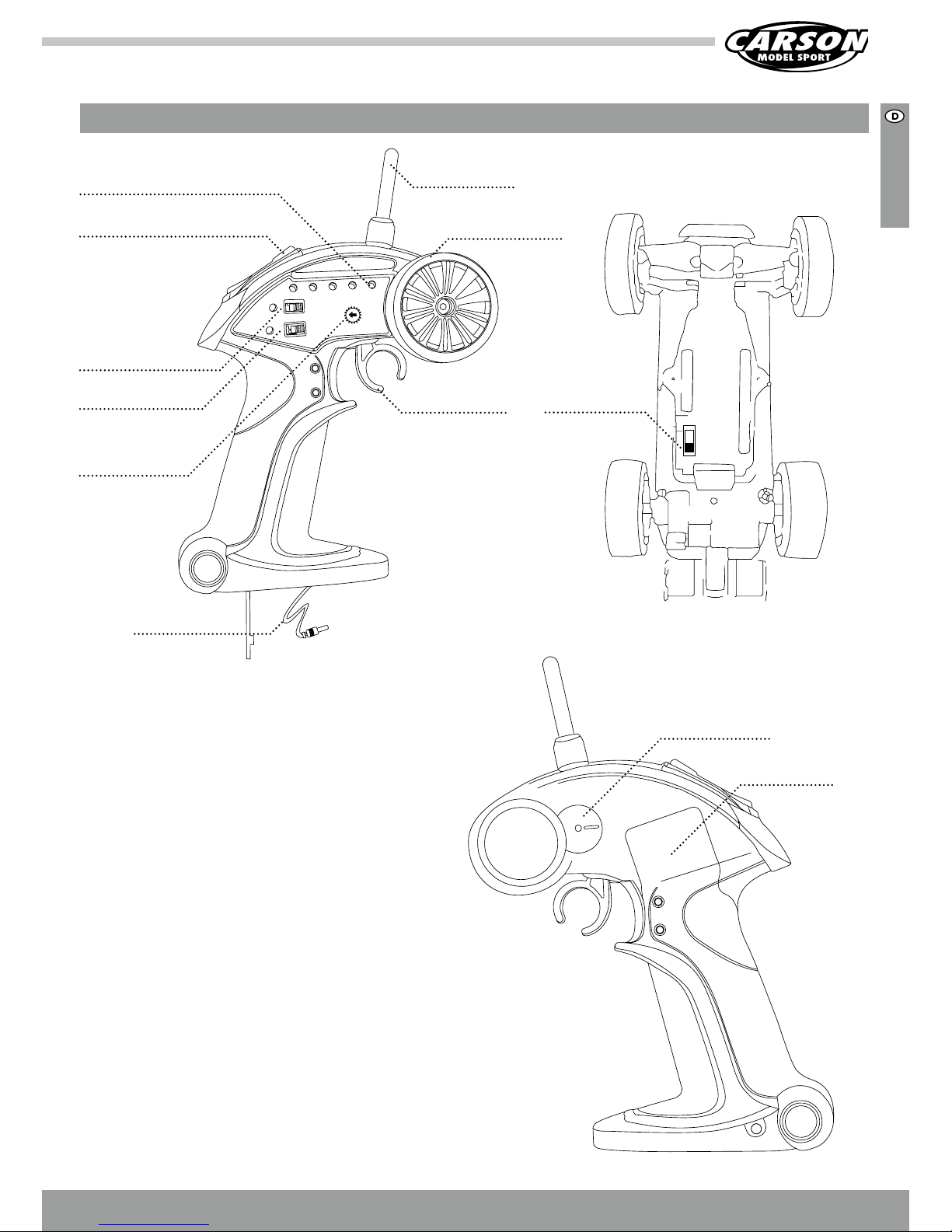

Erklärung Fernsteuerung
Auswahl Geschwindigkeitsstufe:
Gerade für Einsteiger ist es von Vorteil, wenn das Modell nicht gleich von Anfang an die volle Leistung entfaltet. Über den Sender kann man das Gas in 5 Stufen begrenzen. Hierzu muss der Speedlimit Schal
-
ter auf „5 Mode“ gestellt werden Dann können Sie wählen zwischen:
Stufe 1 = 20 %
Stufe 2 = 4 0 %
Stufe 3 = 6 0 %
Stufe 4 = 8 0 %
Stufe 5 = 100 %
Steht der Schalter auf „ALL SCALE MODE“ so ist das Gas zu 100 % aktiviert. Die Kontroll-LED´s zeigen die jeweilige Stufe an.
Trimmung Lenkung:
Falls Ihr Modell bei Neutralstellung des Steuerlenkrades nicht gerade aus fährt, können Sie über den Trimmknopf am Sender den Gerade
­auslauf nachjustieren. Falls das Fahrzeug nach links zieht, drehen Sie den Trimmknopf so lange nach rechts, bis das Modell geradeaus fährt. Falls das Fahrzeug nach rechts zieht, drehen Sie den Trimmknopf so lange nach rechts bis das Modell geradeaus fährt.
Trimmung Gas:
Falls Ihr Modell bei Neutralstellung des Gashebels vorwärts oder rückwärts fährt, können Sie über den Trimmknopf auf der Sender
­rückseite den Nullpunkt nachjustieren. Drehen Sie den Trimmknopf so lange nach rechts oder links bis das Modell bei Neutralstellung stehen bleibt.
Anzeige/Geschwindigkeitsstufen
Auswahl/Geschwindigkeitsstufen
On/Off Schalter
Schalter/Speedlimit
Trimmung (Lenkung)
Ladekabel
2.4 GHz Antenne
Lenkrad (Steuerung)
Gas-/Bremshebel
Trimm ung (Ga s)
Batteriefach
On/Off-Schalter

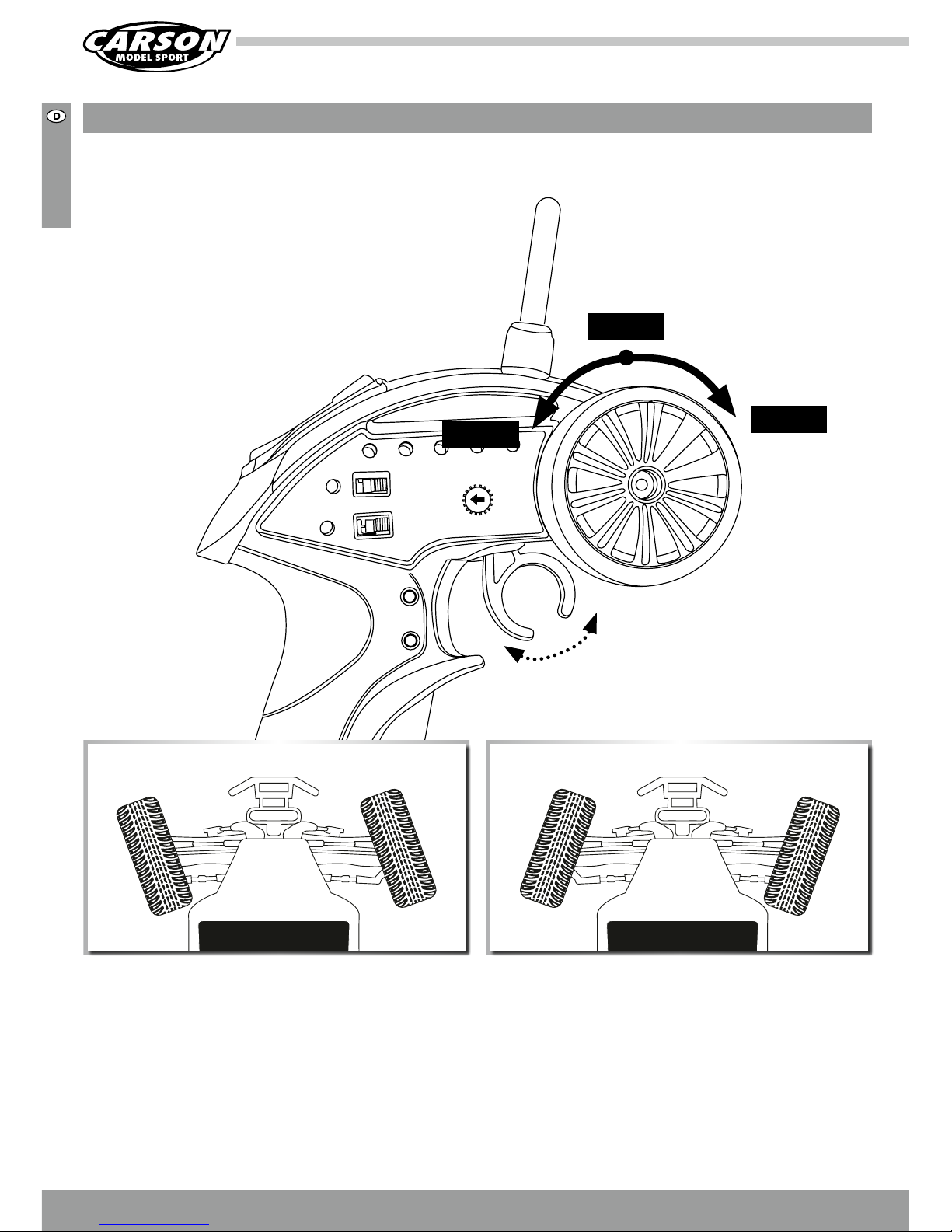

Page 8
8
Neutral
Links
Rechts
Vorwärtsfahrt/ Gas geben
Bremsen/ Rückwärtsfahrt
Links
Rechts
Steuern des Modells
• Stellen Sie das Modell so ab, dass die Räder frei in der Luft hängen.
• Drehen Sie das Steuerrad bis zum Anschlag nach rechts und links.
Die Räder sollen dem Lenkausschlag folgen.
• Zum Regeln der Fahrgeschwindigkeit betätigen Sie den Gas/
Bremshebel
- nach hinten (Vorwärtsfahrt, Gas geben) bzw.
- nach vorne (Bremsen, Rückwärtsfahrt)
Page 9
9
Fehlersuche
Problem Ursache Lösung
Das Modell fährt nicht Sender oder Empfänger sind nicht einge
-
schaltet
Schalten sie den Sender oder Empfänger ein
Polarität der Akkus oder Akkutyp sind falsch Prüfen Sie die Polarität und den Akkutyp
Batterien/Akkus sind schwach oder ganz entleert
Tauschen Sie die Batterien aus bzw. tau
­schen Sie die Akkus oder laden sie die Akkus neu
Kontrollverlust Batterien/Akkus sind schwach oder ganz
entleert
Tauschen Sie die Batterien aus bzw. tau
­schen Sie die Akkus oder laden sie die Akkus neu
Antenne fehlt oder ist nicht richtig befestigt Befestigen sie die Empfängerantenne und/
oder schrauben Sie die Senderantenne fest
In der Nähe wird ein anderes Modell auf der gleichen Frequenz betrieben
Fahren Sie woanders oder wechseln Sie die Frequenz
Modell fährt nicht geradeaus Lenkungstrim ist nicht korrekt eingestellt Justieren Sie die Trimmung am Drehknopf
Radmuttern sind lose Ziehen Sie die Radmuttern fest an
Modell bleibt nicht stehen Trimmung für den Gas/Bremshebel ist nicht
korrekt eingestellt
Justieren Sie die Trimmung
Modell fährt nicht rückwärts Trimmung für den Gas/Bremshebel ist nicht
korrekt eingestellt
Justieren Sie die Trimmung
Falsche Bedienung Steuern sie richtig
Modell fährt zu langsam Batterien/Akkus sind schwach Tauschen Sie die Batterien aus bzw. tau
­schen Sie die Akkus oder laden sie die Akkus neu
Motor hat an Leistung verloren Tauschen Sie den Motor aus
Die hinteren Radmuttern sind lose Ziehen Sie die Radmuttern fest an
Staub/Fremdkörper ist in das Getriebe gelangt
Schalten Sie das Modell aus und reinigen Sie das Getriebe
Page 10
10
Dickie-Tamiya GmbH & Co. KG hereby declares that this model kit with radio, motor, battery and charger is in accordance with the
basic requirements of the following European directives: 98/37 EG and 89/336/EWG and other relevant regulations of guideline 1999/5/EG (R&TTE).
The original declaration of conformity can be obtained from the
following address:
CARSON Modelsport • Werkstraße 1 • D-90765 Fürth • Germany
The explanation of the symbol on the product, packa-
ging or instructions: Electronic devices are valuable pro­ducts and should not be disposed of with the household
waste when they reach the end of their running time!
Help us to protect the environment and respect our
resources by handing this appliance over at the relevant recycling point.
We wish you good luck and a lot of fun driving with your CARSON model car.
Dear Customer
We congratulate you for buying this CARSON RC model car, which is designed using state of the art technology.
According to our policy of steady development and product
improvement we reserve the right to make changes in specifi-
cations concerning equipment, material and design at any time
without notice.
Specifications or designs of the actual product may vary from
those shown in this manual or on the box.
The manual forms part of this product. Should you ignore the operating and safety instructions, the warranty will be void. Keep
this guide for future reference.
Limited Warranty
This product is warranted by CARSON against manufacturing defects in materials and workmanship under normal use for 24
months from the date of purchase from authorised franchisees
and dealers. In the event of a product defect during the warranty period, return the product along with your receipt as proof of purchase to any CARSON store.
CARSON will, at its option, unless otherwise provided by law:
(a) Correct the defect by repairing the product without charging for
parts and labour
(b) Replace the product with one of the same or similar design; or
(c) Refund the purchase price.
All replacement parts and products, and products on which a
refund is made, become the property of CARSON. New or recon­ditioned parts and products may be used in the performance of warranty services.
Repaired or replaced parts and products are warranted for the
remainder of the original warranty period. You will be charged for
repair or replacement of the product made after the expiration of
the warranty period.
The Warranty does not cover:
• Damage or failure caused by or attributable to acts of God,
abuse, accident, misuse, improper or abnormal usage, failure to follow instructions, improper installation or maintenance, alte­ration, lightning or other incidence of excess voltage or current;
• Damage caused by losing control of your car;
• Any repairs other than those provided by a CARSON Authorised Service Facility;
• Consumables such as fuses or batteries;
• Cosmetic damage;
• Transportation, shipping or insurance costs; or
• Costs of product removal, installation, set-up service adjust-
ment or reinstallation
This warranty gives you specific legal rights, and you may also have other rights which may vary according to the country of purchase.
Before driving your new model carefully read these instructions!
Declaration of conformity
Page 11
11
Contents
Included Items
Preface ................................................................................................................. 10
Included Items ....................................................................................................11
Additional Items.................................................................................................12
Safety Precautions ............................................................................................13
Charging the LiPo Battery ............................................................................. 14
Explanation transmitter ..................................................................................15
How to Control Your Model.......................................................................... 16
Trouble Shooting ...............................................................................................17
• Model
• 2.4 GHz Transmitter
• 4 Batteries
• USB Charging cable
• Pylon
• Ski jump
• Rollcage
• Instruction manual
Page 12
12
Additional Items
Please read the instructions before operating your model.
Each time you have finished driving the model, always check
the correct operation of the components. A single loose screw
can result in a dangerous situation for your model. Maintain your model regularly and replace damaged or worn out parts by
genuine spare parts.
We wish you great fun with your CARSON model car!
For transmitter: 500609042 x 1
4 x Mignonbatteries 2100 mAh
500908163
Pylon-Set NEON (9 Pcs)
For transmitter: 500609043 x 1
4 x Mignonbatteries
500908162
Corner Marker-Set NEON
(9 Pcs)
OR
Page 13
13
Safety Precautions
• Keep your car away from high voltage cables or radio masts.
Never use the model when lightning is present!
• Atmospheric disturbances can affect the signals of your remote
controlling transmitter.
• The electrical connection of the model is not waterproof. Do not
use the model in wet areas. Therefore do not drive while raining, snowing, in puddles or wet grass.
• Always avoid running radio control models in restricted, confined or populated areas. Choose a sufficiently open & large
area; it should be free of obstacles.
• Keep away from roads, highways, people and animals!
• Do not drive, if you are overtired or your reactivity is impaired in another way.
• Watch your model constantly and do not become distracted.
• The body shell should be correctly attached to the vehicle
before driving.
• Allow cooling time for the engine components before remo­ving the body shell. These parts become extremely hot during operation and could cause serious injury.
• Pay attention to charge announcement of your transmitter.
• Ensure that the batteries for the radio and receiver are fully char-
ged and of the correct voltage. When the batteries are running
low you might loose control of your model.
• Never use fully loaded batteries and batteries which have already run low, or batteries of a different capacity at the same
time.
• Never load batteries which are not rechargeable.
If not using the model for a longer time, the rechargeable battery for driving has to be removed absolutely.
Radio controlled models are not toys, opera
-
ting them has to be learned step by step.
• Children less than 14 years of age should drive the model only
together with a supervising adult.
Driving a radio controlled car is a fascinating hobby which has to be practised with the necessary caution and respect.
A radio controlled model car can cause damage and injuries in case of uncontrolled driving conditions and the user is liable for this.
Make sure that you have sufficient insurance coverage in practising your hobby.
Only a well maintained model will function in a correct manner.
Only use approved spare parts and never fit any unsuitable items.
It is the user’s responsibility to ensure that the model is functioning correctly and that all nuts, bolts and screws are properly tightened.
Never start driving before you have made sure the following points:
• Batteries for transmitter and receiver are well charged and of the
correct voltage.
• Always check the radio operation before starting the car.
• Make sure that all Servos respond correctly to the signals of the
transmitter.
• All operable parts are in good condition and you have tested
thei operation.
• You have made sure that all screws are tightened.
• There is no other RC or similar transmitter nearby which could
cause interference.
Any further radio signal on the same frequency can cause the loss
of control for your model.
Always switch on the transmitter first to avoid any uncontrolled reaction of the receiver to a foreign radio impulse.
Make sure that nobody in your environment controls a model with the same frequency (number on the crystal).
To end the operation switch off the receiver first, then the transmitter.
Page 14
14
Attention:
For charging the battery of the model, please use only the charger which is in delivery. Please pay attention for the notes in the manual.
Disposal & Service
The meaning of the symbol on the product, packaging
or instructions: Electrical appliances are valuable pro­ducts and should not be thrown in the dustbin when
they reach the end of their serviceable life! Help us to protect the environment and respect our resources by handing this appliance over at the relevant recycling
points. Questions related to this matter should be directed to the organisation responsible for waste
disposal or your specialist retailer.
Charging the LiPo Battery
A. Charging via transmitter
B. Charging via USB cable
1. Turn the model off.
2. Charging via transmitter:
Open the Cover of the charging-port and put out the charging wire, then put it into the interface of the model. The LED on the controller
Mode switch will turn on. The charging time is about 40 minutes.
When the charging is completed, the LED will turn off.
3. Charging via USB cable:
Put the USB charging wire into your computer USB interface, the charging wire will be lightened. Put the other side of the USB
charging wire into the model‘s interface. The USB charging wire
light will be turned off. The charging time is about 40 minutes. The charging wire light will turn on, then the model is fully charged.
The model is equipped with a LiPo battery, please also pay attention to the following cautions and safety advices:
• Do not use or leave the battery near a heat source such as fire or heater. Otherwise the battery will cause damage or explode.
• Do not slam the battery or beat to hard surface.
• Do not immerse the battery in water, and keep the battery in a cool dry place.
• The charger included with this product can only be used for
the product’s charge.
• Do not disassemble the battery.
• Never leave the battery unattended during charging.
Charging head
Charging socket
Page 15
15
Explanation transmitter
Select speed steps:
Especially for beginners, it is advantageous if the model don´t have
the full power of throttle from the beginning.
You can set the limit of throttle in 5 steps. For this purpose, you must
be set the speed limit-switch to „Mode 5“.
Then you can choose between:
LEVEL 1 = 20%
LEVEL 2 = 40%
LEVEL 3 = 60%
LEVEL 4 = 80%
LEVEL 5 = 100%
If the switch is set to „ALL SCALE MODE“ so the throttle is activated to
100%. The indicator LEDs indicate the adjusted step.
Trim Steering:
If your model runs not straight in the neutral position of the steering wheel, you can use the trim button on the transmitter for adjusting.
The vehicle go to the left, turn the trim knob so long to the right until the model is running straight. If the vehicle got to the right, turn the trim knob so long to the left until the model is running straight.
Trim throttle:
If your model runs forward or reverse when the trhottle-lever is in the neutral position, you can use the trim button on the transmitter
backside to adjust the zero point. Turn the knob trim as long to the right or left until the model stops in the neutral position.
Gear indicator lamp
Shift up
Power switch
Mode conversion button
Trim Steering
Charging head
2.4 GHz Antenna
Rotating button
Handle Forward and Backwards
Forward / Backward trimming
Battery compartment
Power switch On/Off
Page 16
16
Neutral
Left
Right
driving forward, to give speed
braking, reverse movement
Left
Right
How to Control Your Model
• Raise the tyres off the ground.
• Turn the steering wheel to the right and left as far as it will go. The
wheels are to follow the steering direction.
• For regulating the driving speed operate the gas/brake lever
- Lever to the rear (driving forward, to give speed)
- Fforward (braking, reverse movement)
Page 17
17
Trouble Shooting
Problem Cause Correction
Model doesn´t move Transmitter or chassis power switch is not
”ON“
Switch power on receiver or transmitter
Polarity or battery type is wrong Check polarity and type of battery
Batteries have run down Change batteries or charge them
Loss of control Batteries have run down Change batteries or charge them
Antenna is missing or not attached properly Attach receiver antenna and/or transmitter
antenna screw tight
R/C model using same band (frequency) is nearby
Run model in different area or change
crystal
Doesn´t run straight Steering trim is not adjusted correctly Make adjustment
Front and rear wheel nuts are too lose Tighten wheel nuts
Doesn´t stop Throttle trim is not adjusted correctly Make adjustment
Doesn´t reverse Throttle trim is not adjusted correctly Make adjustment
Wrong action Control properly
Running too slowly Batteries have run down Change batteries or charge them
Motor has lost power Change to spare motor
Rear wheel nuts are too loose Tighten wheel nuts
Dust or foreign objects are inside gears Turn the power switch ”OFF“ and clean out
gears
Page 18
18
Notizen / Notes
Page 19
19
Page 20
www.carson-modelsport.de
For Germany:
Service-Hotline:
Mo - Do 8.00 – 17.00 Uhr Fr 8.00 – 14.30 Uhr
01805–73 33 00
*
* 14 ct/min aus dem deutschen Festnetz
CARSON-MODEL SPORT Abt. Service Mittlere Motsch 9 96515 Sonneberg
CARSONMODEL SPORT
Werkstraße 1 • D-90765 Fürth/Germany
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
