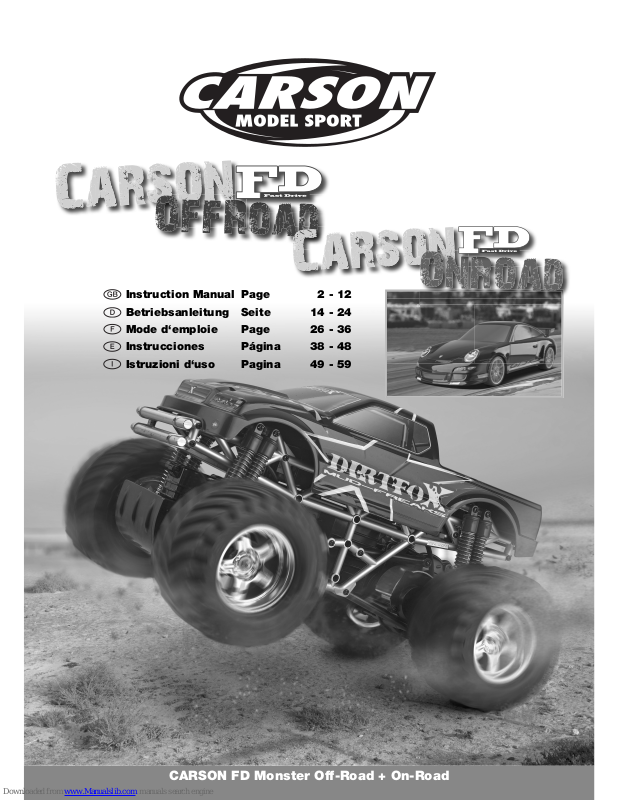

Carson FD Monster Off-Road + On-Road Instruction Manual

Instruction Manual Page 2 - 12
Betriebsanleitung Seite 14 - 24
Mode d‘emploie Page 26 - 36
Instrucciones Página 38 - 48
Istruzioni d‘uso Pagina 49 - 59

CARSON FD Monster Off-Road + On-Road

2

GB

CARSON FD Monster Off-Road + On-Road

Dear Customer

We congratulate you for buying this CARSON RC model car,
which is designed using state of the art technology.

According to our policy of steady development and product
improvement we reserve the right to make changes in
specifications concerning equipment, material and design at
any time without notice.

Specifications or designs of the actual product may vary from
those shown in this manual or on the box.

The manual forms part of this product. Should you ignore the
operating and safety instructions, the warranty will be void.
Keep this guide for future reference.

Limited Warranty

This product is warranted by CARSON against manufacturing
defects in materials and workmanship under normal use for 24
months from the date of purchase from authorised franchisees
and dealers. In the event of a product defect during the war­ranty period, return the product along with your receipt as proof
of purchase to any CARSON store. CARSON will, at its option,
unless otherwise provided by law:

(a) Correct the defect by repairing the product without charging

for parts and labour

(b) replace the product with one of the same or similar design;

or
(c) refund the purchase price.
All replacement parts and products, and products on which

a refund is made, become the property of CARSON. New
or reconditioned parts and products may be used in the
performance of warranty services. Repaired or replaced parts
and products are warranted for the remainder of the original
warranty period. You will be charged for repair or replacement
of the product made after the expiration of the warranty period.

The Warranty does not cover:

• damage or failure caused by or attributable to acts of God,
abuse, accident, misuse, improper or abnormal usage,
failure to follow instructions, improper installation or main­tenance, alteration, lightning or other incidence of excess
voltage or current;

• damage caused by losing control of your car;

• any repairs other than those provided by a CARSON
Authorised Service Facility;

• consumables such as fuses or batteries;

• cosmetic damage;

• transportation, shipping or insurance costs; or

• costs of product removal, installation, set-up service
adjustment or reinstallation

This warranty gives you specific legal rights, and you may also
have other rights which may vary according to the country of
purchase.

Declaration of conformity

Dickie-Tamiya GmbH&Co KG hereby declares that this model
kit with radio, motor, battery and charger is in accordance with
the basic requirements of the following European directives:
98/37 EG and 89/336/EWG and other relevant regulations of
guideline 1999/5/EG (R&TTE).

The original declaration of conformity can be obtained from the
following address:

Dickie-Tamiya GmbH&Co. KG • Werkstraße l • D-90765 Fürth •
Germany

The explanation of the symbol on the product,
packaging or instructions:
Electronic devices are valuable products and should
not be disposed of with the household waste when

they reach the end of their running time! Help us to
protect the environment and respect our resources by handing
this appliance over at the relevant recycling points.

We wish you good luck and a lot of fun driving with your
CARSON model car

Before driving your new model carefully read these instructions!

3CARSON FD Monster Off-Road + On-Road

GB

Contents

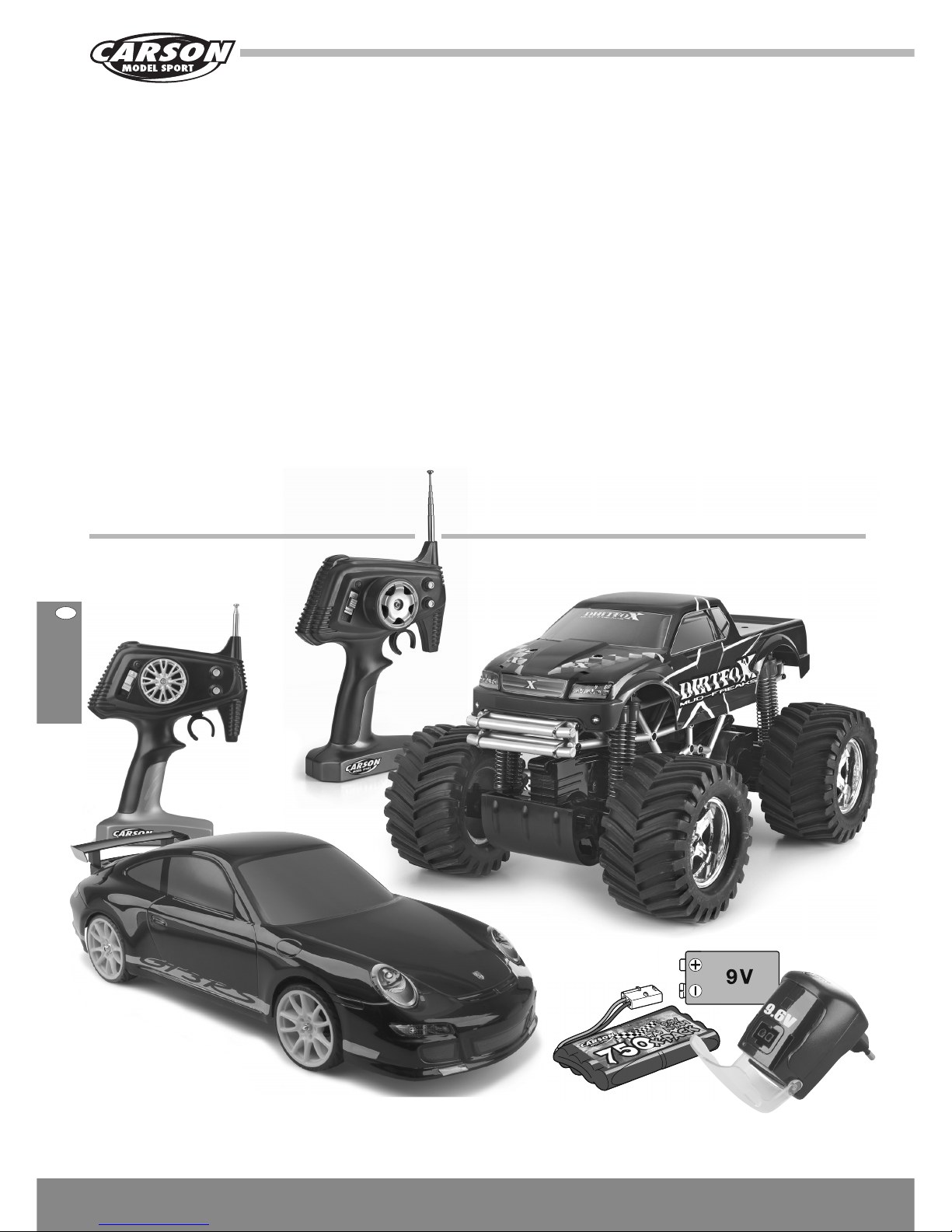

Included items

Transmitter

Transmitter

Model

Model

Example:
Off-Road

Always included:

Example:
On-Road

:

Preface .......................................................................................... 2

Included items .............................................................................. 3

Safety precautions ....................................................................... 4

a. Charging the battery pack ....................................................... 5

b. Installing transmitter battery ................................................... 5

c. Inserting the battery into an off-road chassis ........................ 6

d. Inserting the battery into an on-road chassis ......................... 7

e. Transmitter ............................................................................... 8

f. Steering trim ............................................................................. 8

g. Throttle trim .............................................................................. 9

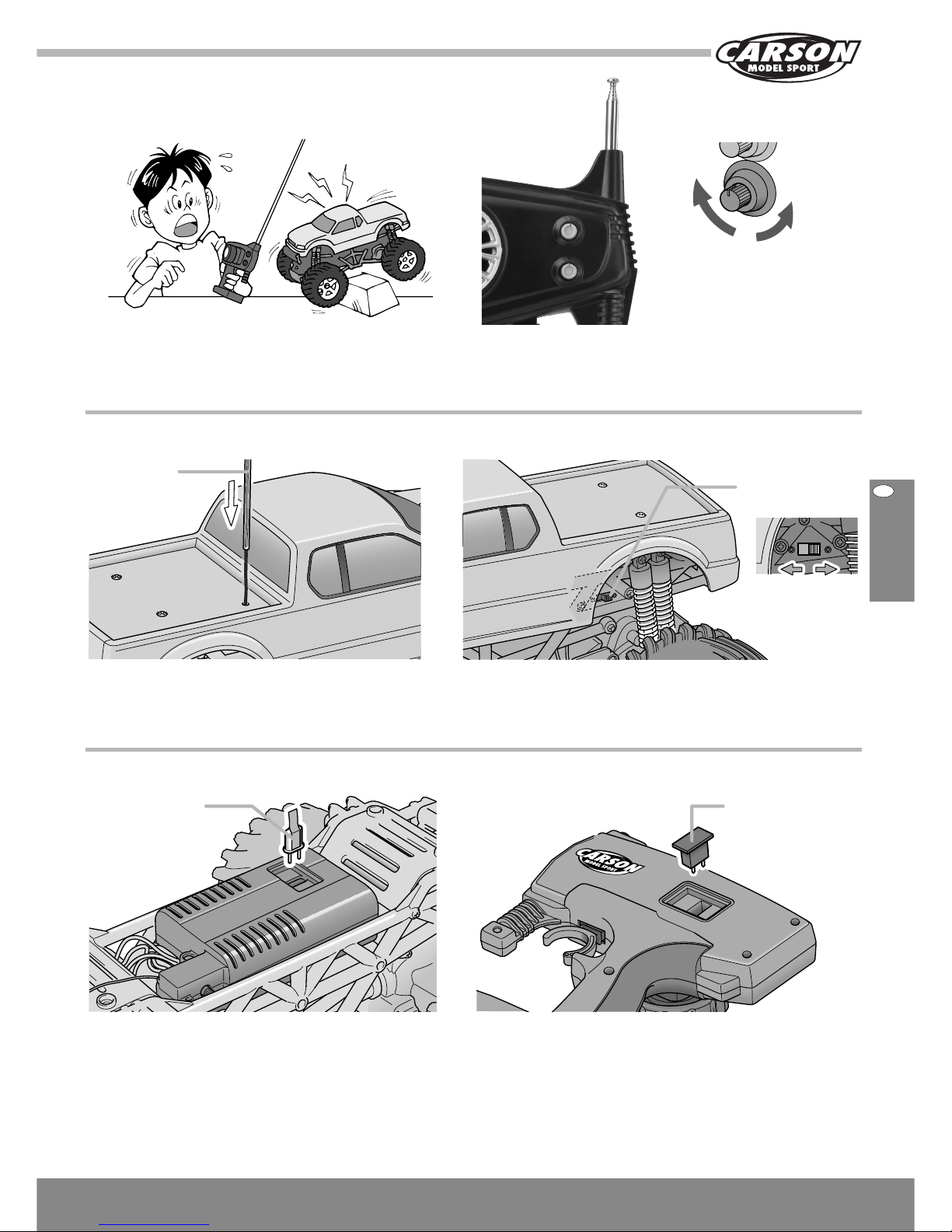

h. Attaching antenna .................................................................... 9

i. Replacing crystals ................................................................... 9

j. Troubleshooting ..................................................................... 10

k. Now you can set off on your travels with your

CARSON FD vehicle!!! ........................................................... 10

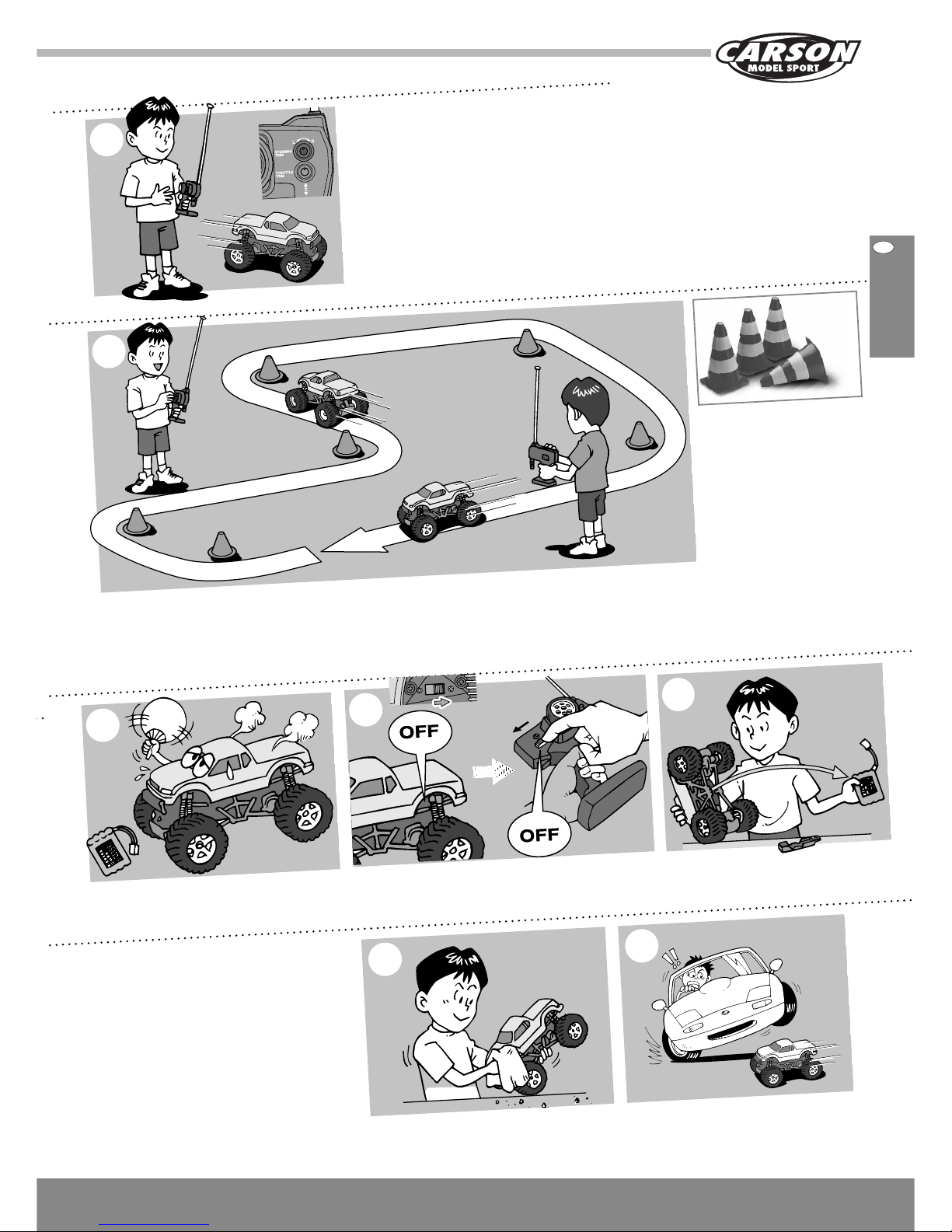

l. Cautions when operating RC model ..................................... 12

4

GB

CARSON FD Monster Off-Road + On-Road

Safety Precautions

This model is not a toy!

• This radio controlled model is not a toy. Learning how to
control it correctly is a gradual process.

• Children under 10 years of age should be supervised by an
adult.

Driving a radio controlled car is a fascinating hobby. However, it
has to be practised with the necessary caution and respect.

A radio controlled model car can cause damage and injury and
the user is liable for any such incident.

Make sure that you have sufficient insurance cover when
practising your hobby.

Only a well maintained model will function in a correct manner.
Only use approved spare parts and never improvise with any
unsuitable items.

It is the user’s responsibility to ensure that the model is
functioning correctly and that all nuts, bolts and screws are
properly tightened.

Pay attention to the charge level indicator
lamps of your transmitter.

• Batteries for transmitter and receiver are well charged and of
the correct voltage.

• Always check the range of radio operation before starting
the car.

• Make sure that all servos respond correctly to the signals of
the transmitter.

• All operable parts are in good condition and you have tested
their operation.

• You have made sure that all screws are tightened.

• There is no other RC or similar transmitter nearby, which
could cause interference. Any further radio signal on the
same frequency can cause the loss of control for your
model. Always switch on the transmitter first to avoid any
uncontrolled reaction of the receiver to a foreign radio
impulse.

• Fully extend the transmitter antenna and make sure that
nobody in your environment controls a model with the same
frequency (number on the crystal) and that there is no
discernable interference. To end the operation switch off the
receiver first, then the transmitter.

• Keep your car away from high voltage cables or radio masts.

• Never use the model during lightning.

• Atmospheric disturbances can affect the signals of your
remote controlling transmitter.

• Do not use the model in wet areas. The electrical connection
of the model is not waterproof. Therefore do not drive while
it‘s raining, snowing, or in puddles or wet grass.

• Always avoid running radio control models in restricted,
confined or populated areas.

• Keep away from roads, highways, people and animals.

• Choose a sufficiently open and large area; it should be free
of obstacles.

• Do not drive, if you are overtired or your reactions are
impaired in any way.

• Watch your model constantly and do not become distracted.

• The body shell should be correctly attached to the vehicle
before driving.

• Allow cooling time for the engine components before
removing the body shell.

• Some parts (e.g. the motor and the muffler) become
extremely hot during operation and could cause serious
injury.

Pay attention to the charge indications on
your transmitter.

• Ensure that the batteries for the radio and receiver are fully
charged and of the correct voltage. When the batteries are
running low you might loose control of your model.

• Never use batteries which have already run low, or batteries
of a different capacity at the same time.

• Never load batteries which are not rechargeable.

If you do not use the model for a longer time you must remove
the batteries.

Safety Precautions and Operating
Guidelines

A RC model car is a remote control operated model car with a
special 7.2 V rechargeable battery. It is designed only for hobby
use and may only be driven on tracks and areas intended for
this use.

No goods, people or animals may be transported using a RC
model car.

To avoid operating errors, it is essential that you read the
instructions before use.

Model cars may only be operated with a car body that is
properly attached.

To prevent the model being operated with faulty control
equipment resulting in loss of control, the batteries in the
transmitter and battery pack must be tested to ensure the
correct state of charge.

Before and after every use, checks must be carried out to
ensure that the model car is correctly assembled. Nuts and
bolts should be tightened as necessary.

5CARSON FD Monster Off-Road + On-Road

GB

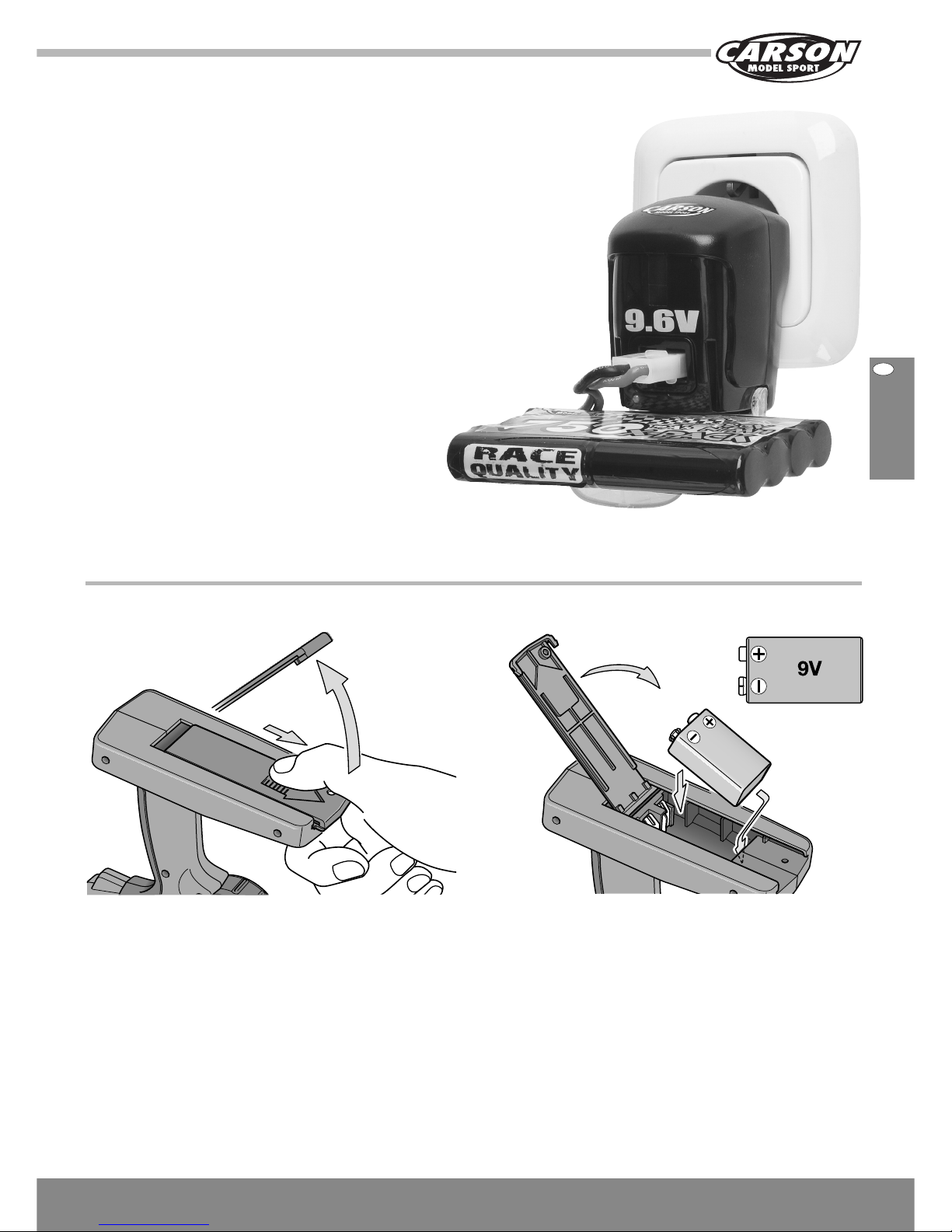

First plug the charger into the socket and then connect the

9.6 V battery pack to the charger’s power supply cable.
Check that the charger is properly connected.
The battery pack supplied has a capacity of 750 mAh.
The charger has a charge current of 180 mAh.
This means that the 750 mAh 9.6V battery pack is fully charged

after approx. 4½ hours.
If the optional 9.6 V battery pack with 1300 mAh is used, the

charge time increases to approx. 7 hrs. 20 mins.

Warning!!!!

Do not exceed the charge time under any circumstances as
overcharging damages the battery pack.

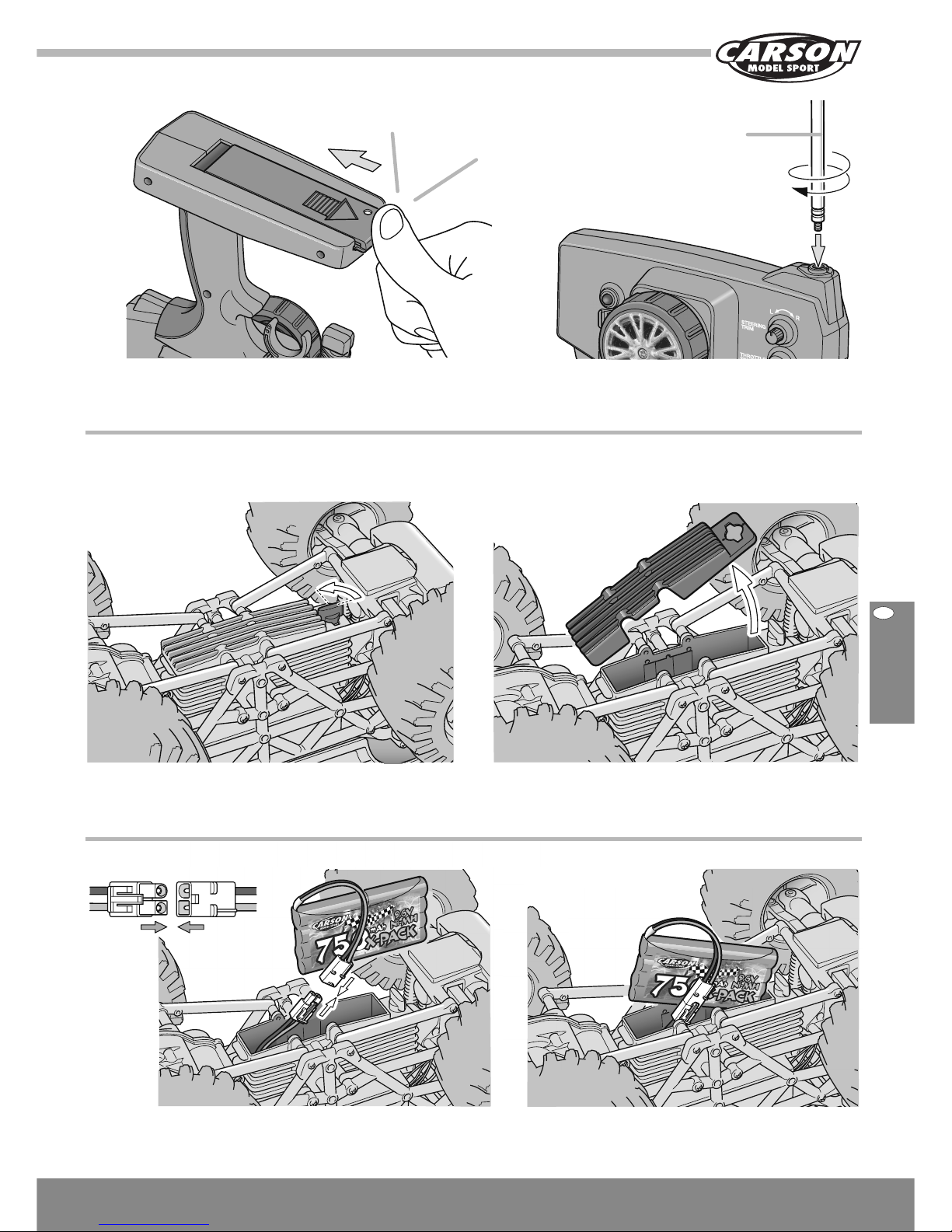

Slide battery cover to indicated direction and open it. Install
battery (Note polarity).

a. Charging the battery pack

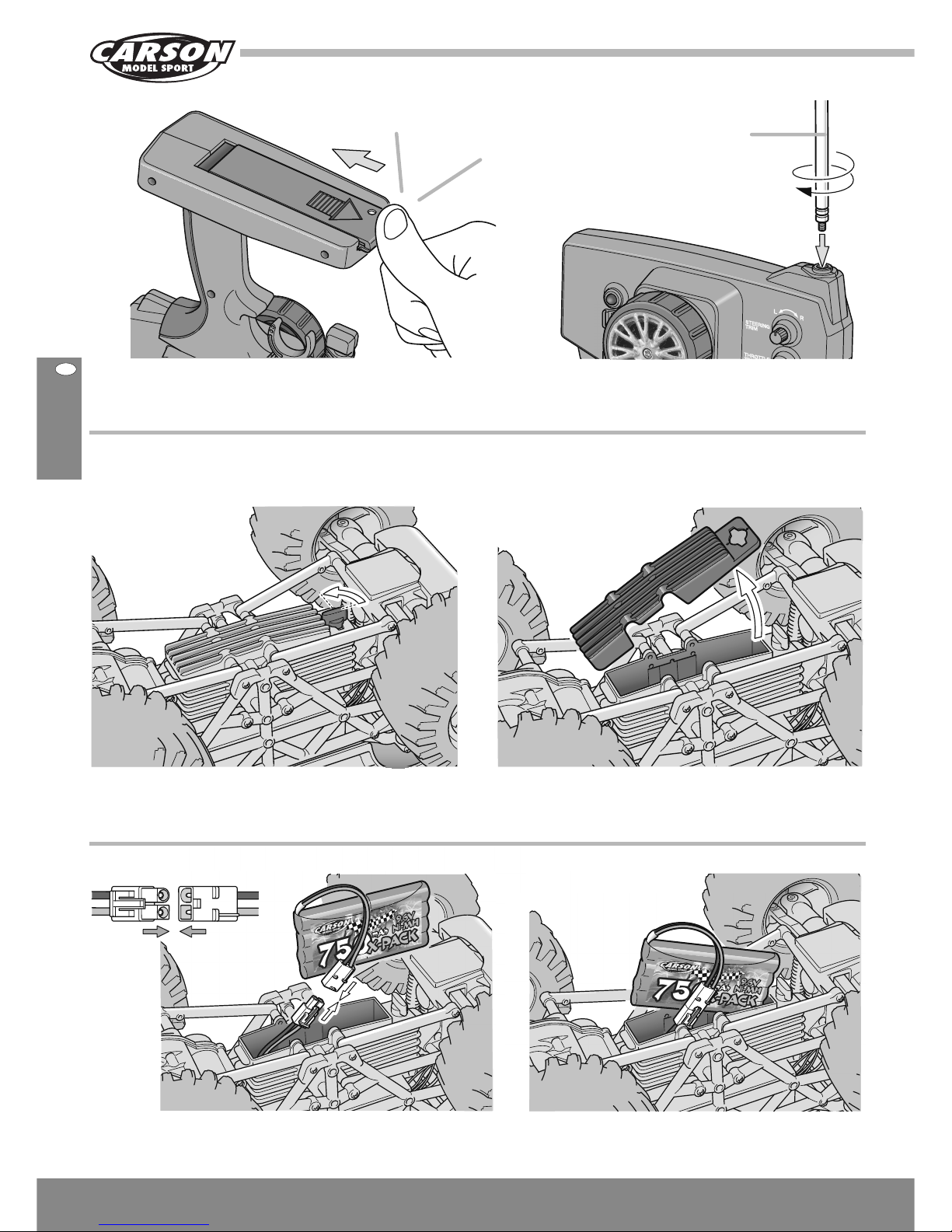

b. Installing transmitter battery

Connect firmly.

6

GB

CARSON FD Monster Off-Road + On-Road

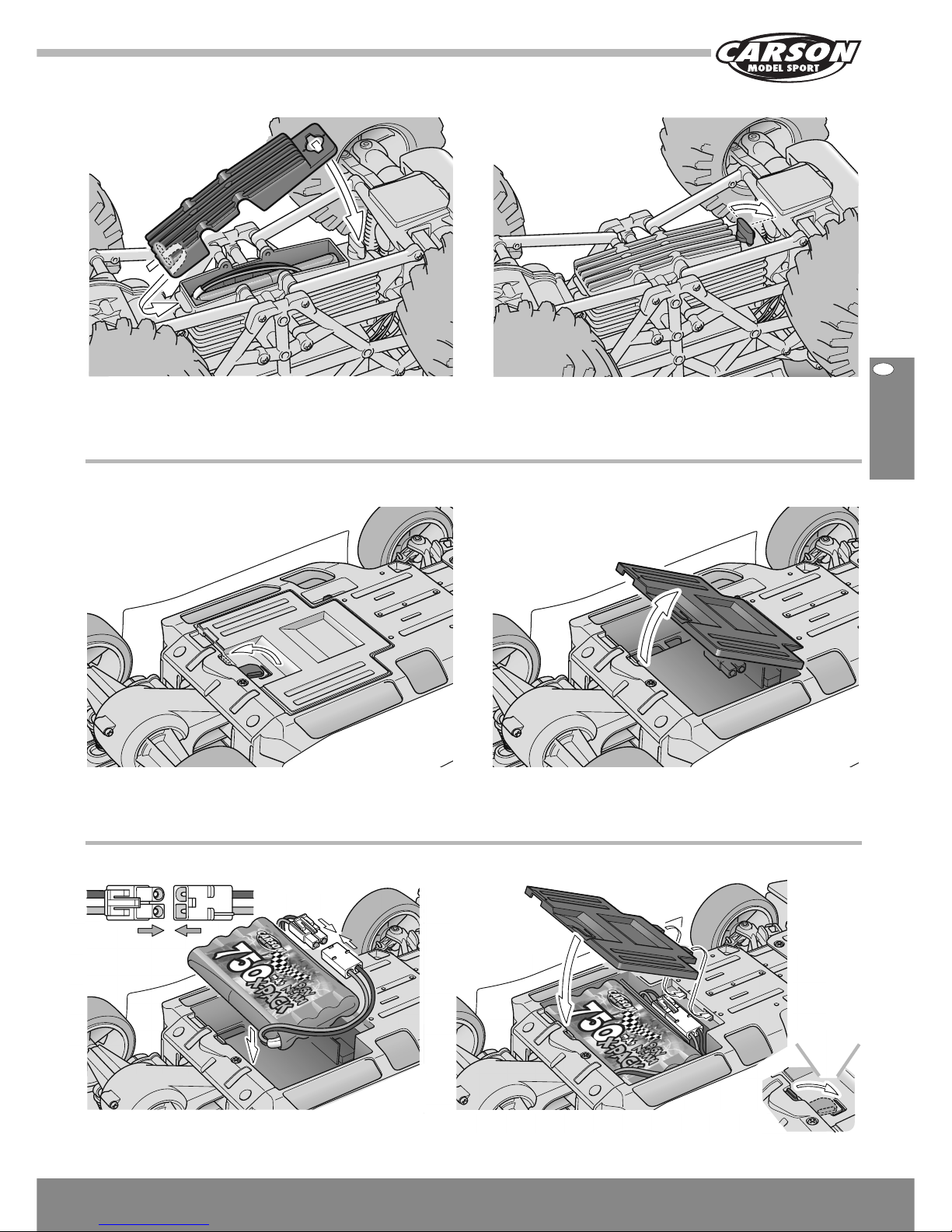

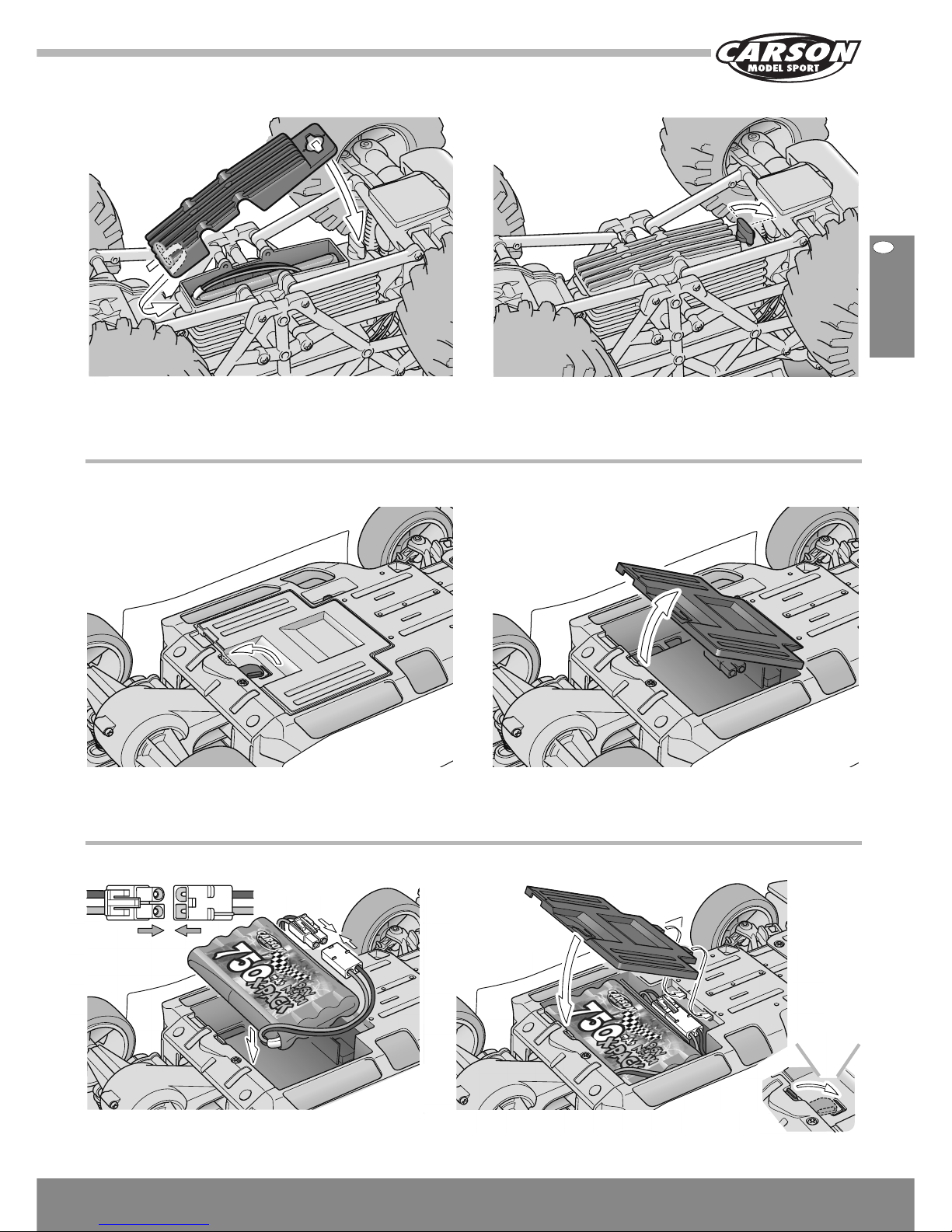

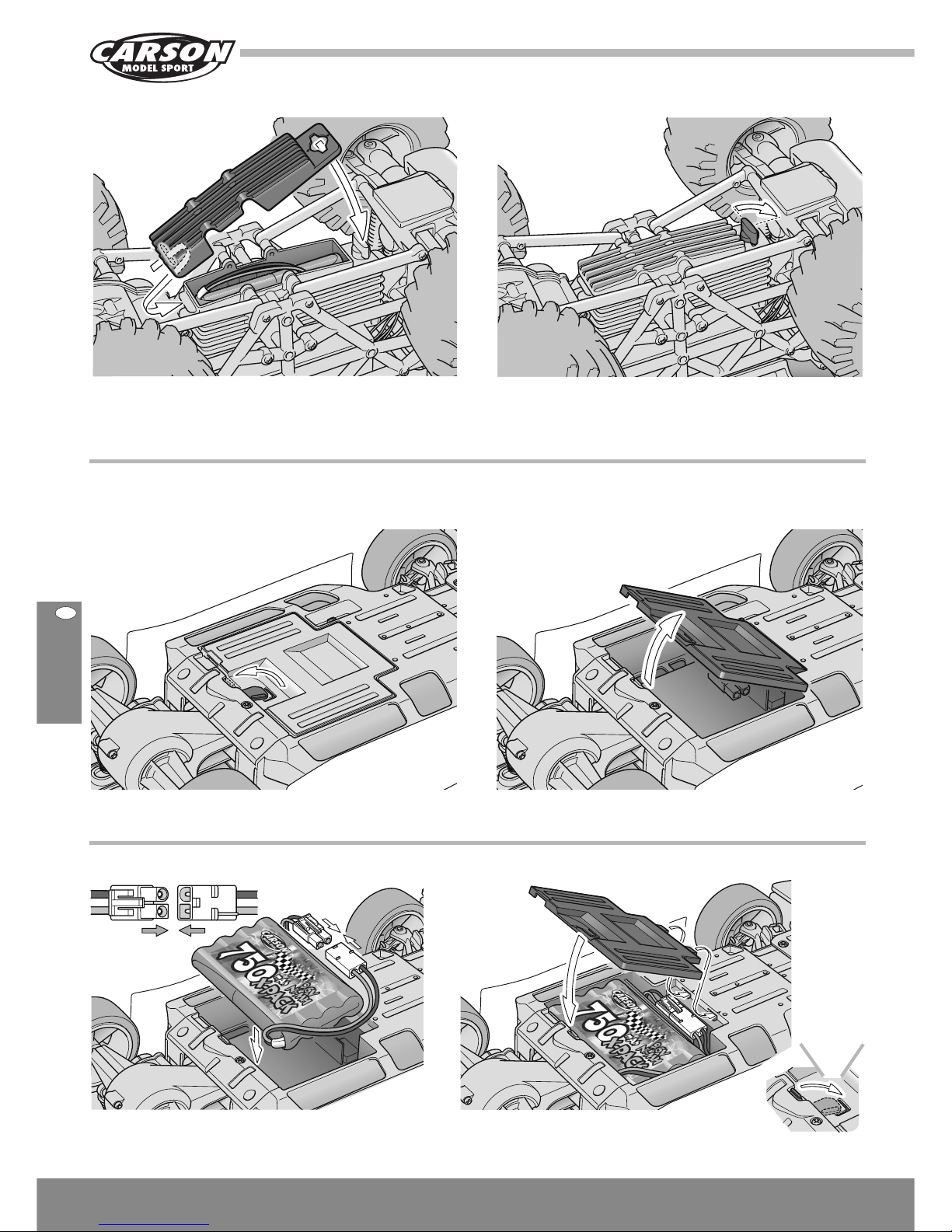

Turn knob at the bottom side of chassis toward the indicated
direction and detach battery cover.

Connect charged chassis battery with RC car and put battery
into RC car as shown.

Make sure the battery was installed correctly and close battery
cover. Screw in transmitter antenna firmly.

c. Inserting the battery into an off-road chassis

c.1

SNAP!

b.1

Transmitter
antenna

7CARSON FD Monster Off-Road + On-Road

GB

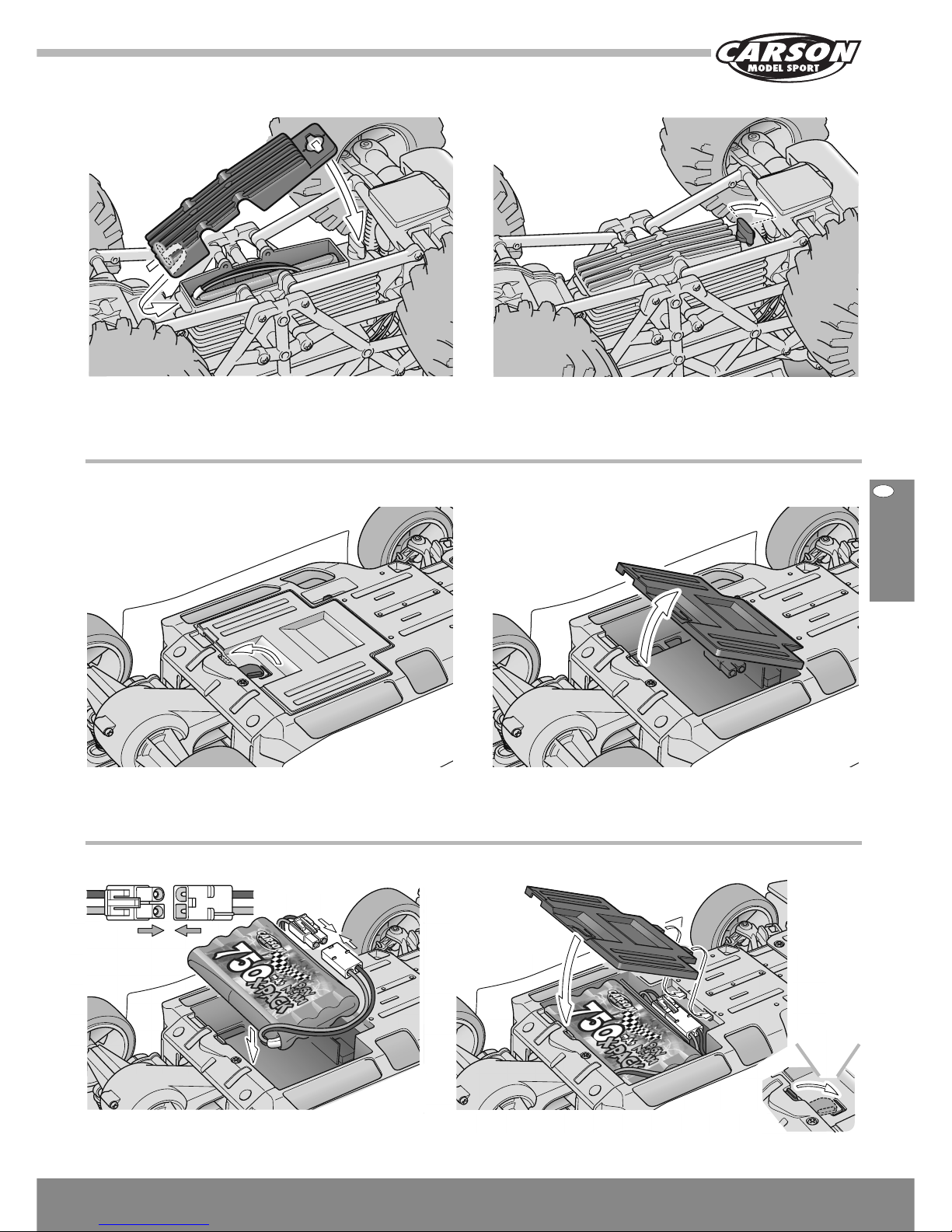

Secure cables and attach battery cover. Turn knob to the
indicated direction and lock battery cover.

SNAP!

Turn knob at the bottom side of chassis toward the indicated
direction and detach battery cover.

Connect charged chassis battery with RC car and put it into the
car. Close battery cover and lock it while turning knob.

d. Inserting the battery into an on-road chassis

d.1

c.2

8

GB

CARSON FD Monster Off-Road + On-Road

The more you turn the steering wheel, the greater the head
angle of the front wheels.

The more you pull the accelerator lever, the faster the RC car
will go.

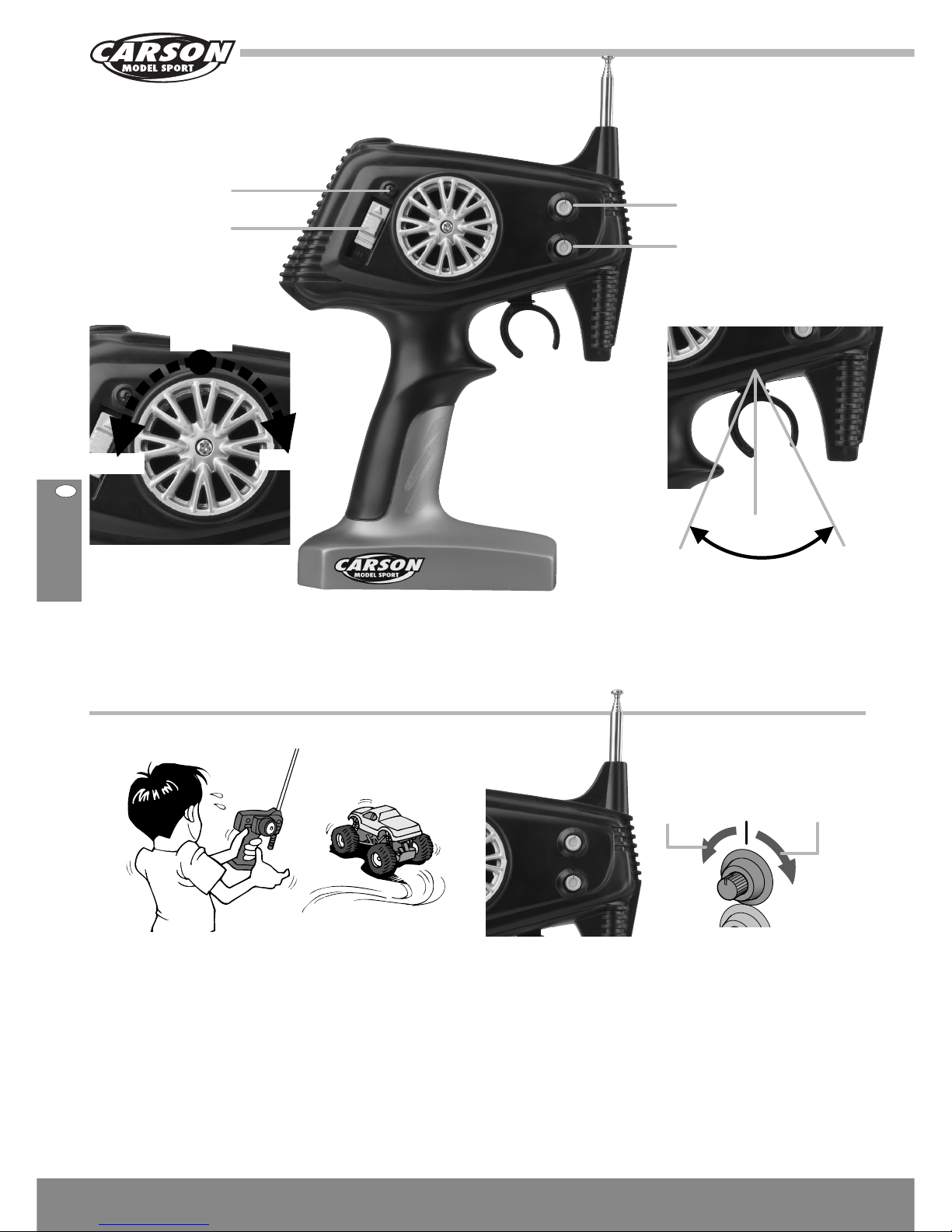

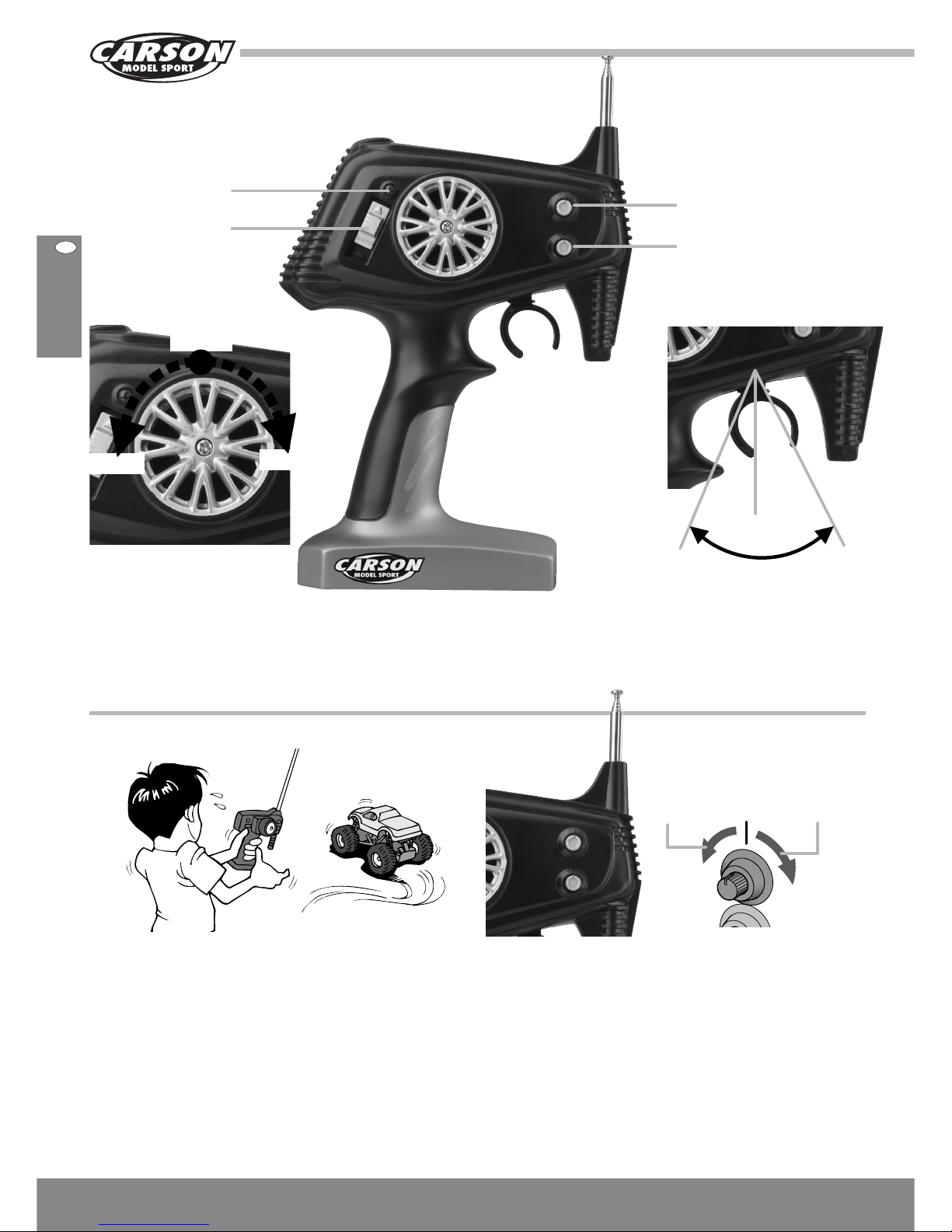

e. Transmitter

Pilot lamp

Switch

Streering trim

Throttle trim

Steering wheel Accelerator lever

Left

Right

Neutral

Forward travel /
Accelerating

Braking /

Reverse travel

When RC car does not run straight, adjust steering trim. Let car
run without touching steering wheel to check direction and

adjust by turning steering trim knob to opposite direction RC
car naturally goes in.

f. Steering trim

When car goes

right.

When car goes left.

9CARSON FD Monster Off-Road + On-Road

GB

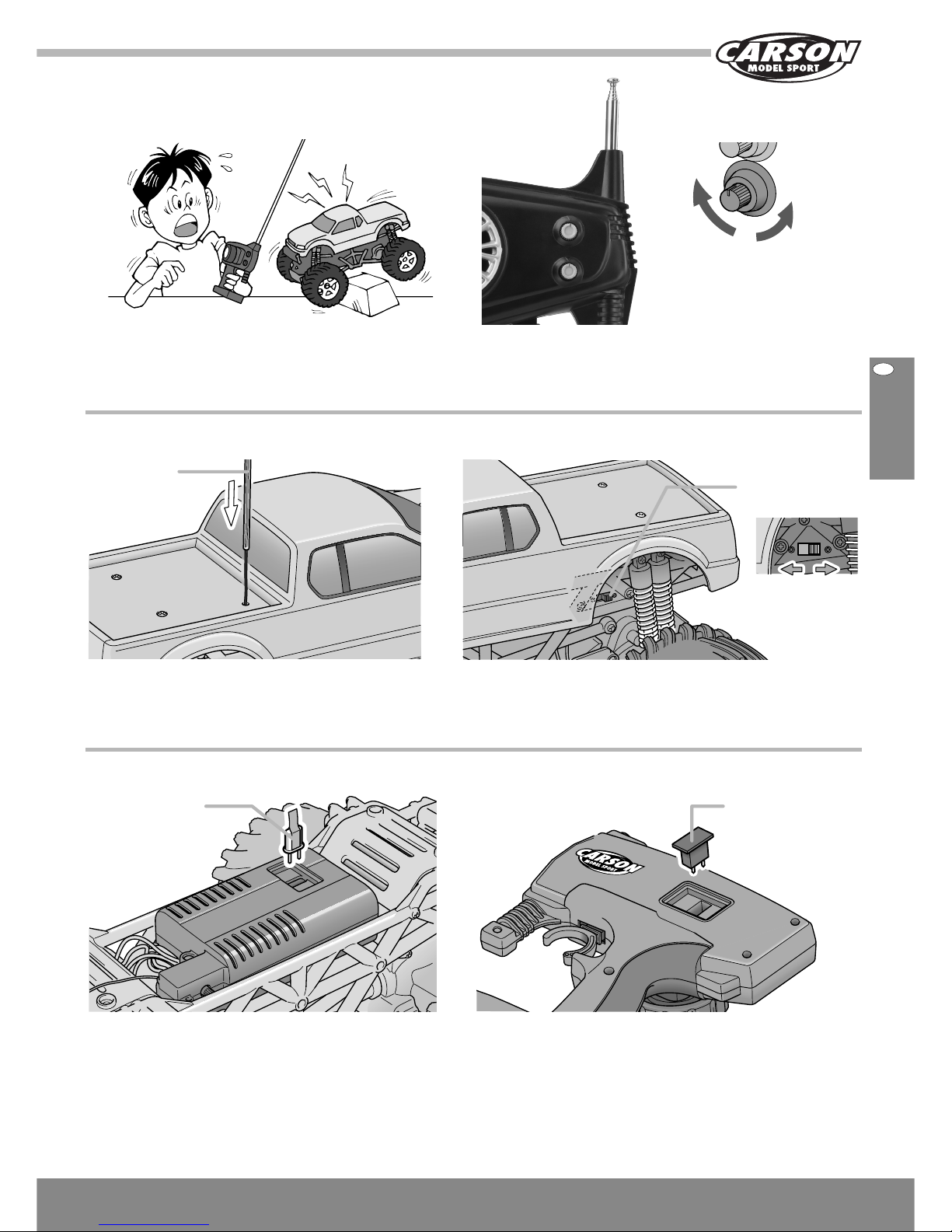

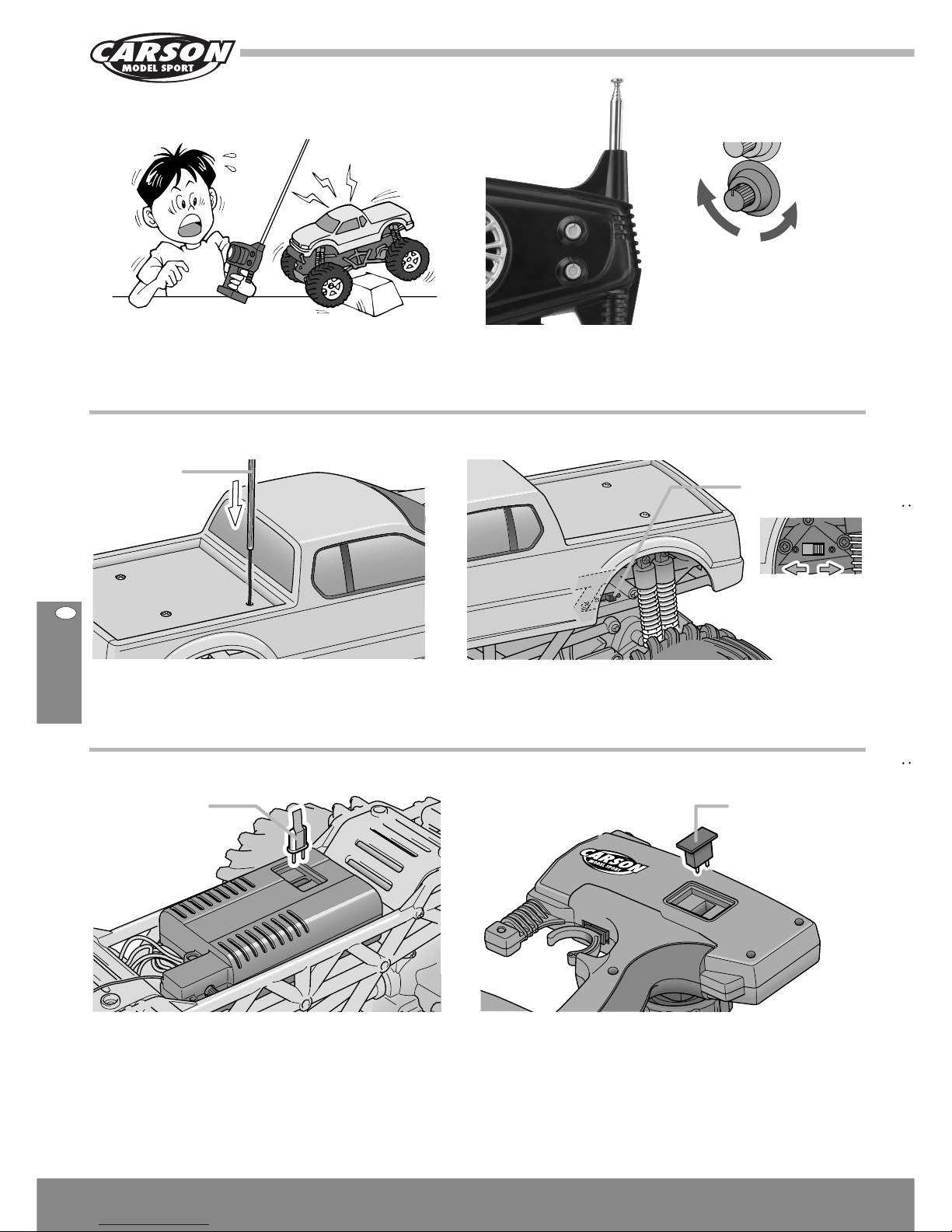

If RC car moves on its own accord when throttle trigger is in
neutral, adjust throttle trim. Turn knob into the position where
tires of RC car stop rotation.

Pass antenna cable through antenna pipe and attach antenna
pipe on RC car.

g. Throttle trim

h. Attaching antenna

Adjust knob to stop tire rotation.

ON

OFF

Antenna pipe

Switch

Choosing spare frequency band allows simultaneous running of
6 cars. For purchasing replacement crystals, contact your local
hobby shop. Make sure to use in pairs of same frequency.

i. Replacing crystals

Receiver crystal

Transmitter crystal

10GBCARSON FD Monster Off-Road + On-Road

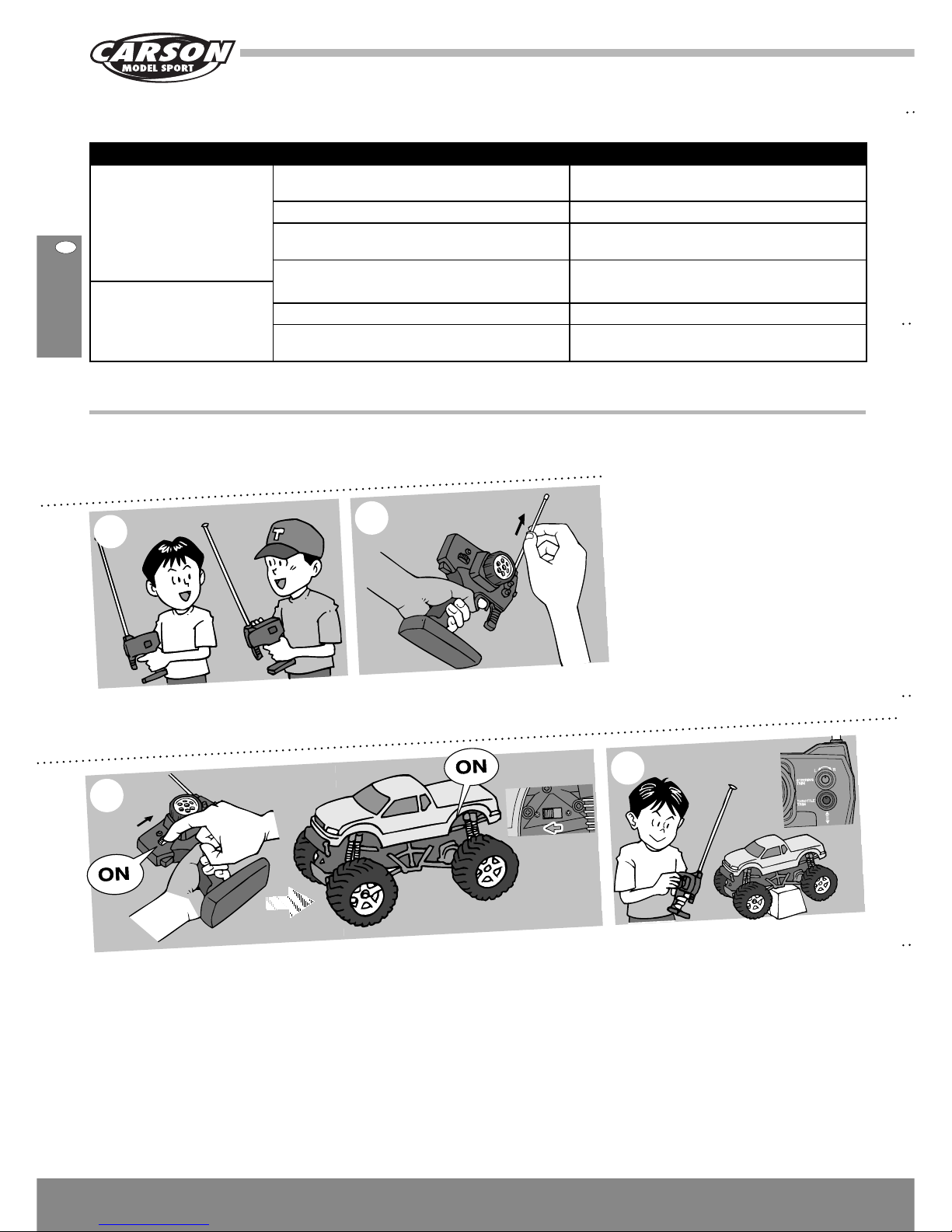

j. Troubleshooting

k. Now you can set off on your travels with your
CARSON FD vehicle!!!

Problem Cause Remedy

Model does not move. Transmitter switch and/or model switch is/are

off.

Switch on.

Weak or no battery in model. Install charged battery.
Heat protector has stopped car due to excess

heat.

Turn off receiver switch. Let RC car cool down
for approximately 30 minutes.

Weak or no batteries in transmitter or model. Install charged or fresh batteries.

No control.

Improper antenna on transmitter. Fully extend antenna.
Another RC model using same frequency. Try a different location to operate your model.

1

2

Confirm that same frequency is not
being used in your running area.

Fully extend transmitter antenna.

4

3

Switch on transmitter first, then switch
on RC car. Make sure to follow this order
when turning on your RC car. Performing

the wrong procedure may cause trouble
with car.

Put RC car on a box or some type of stand
and check if it works fine. If tire rotating

does not stop, adjust throttle trim.

11CARSON FD Monster Off-Road + On-Road

GB

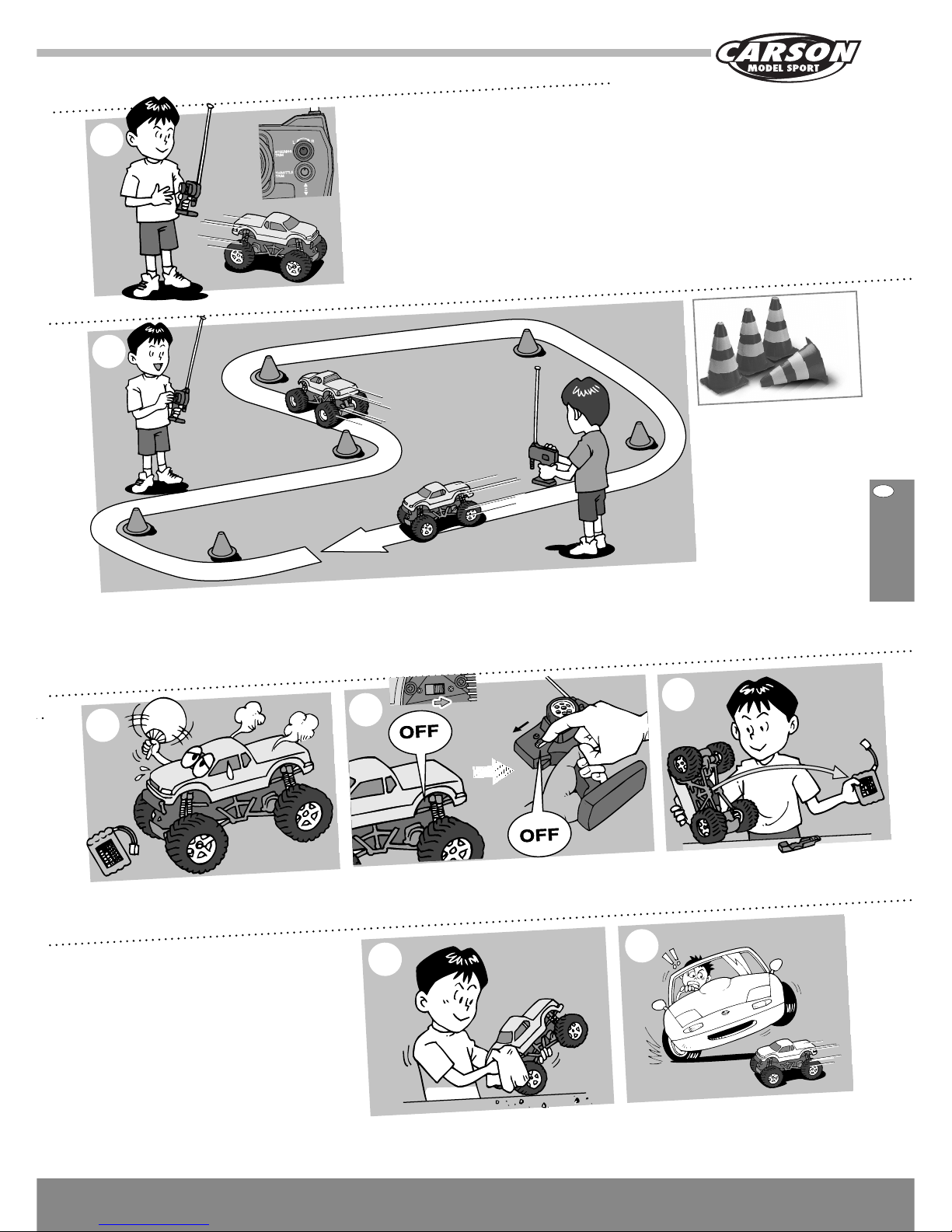

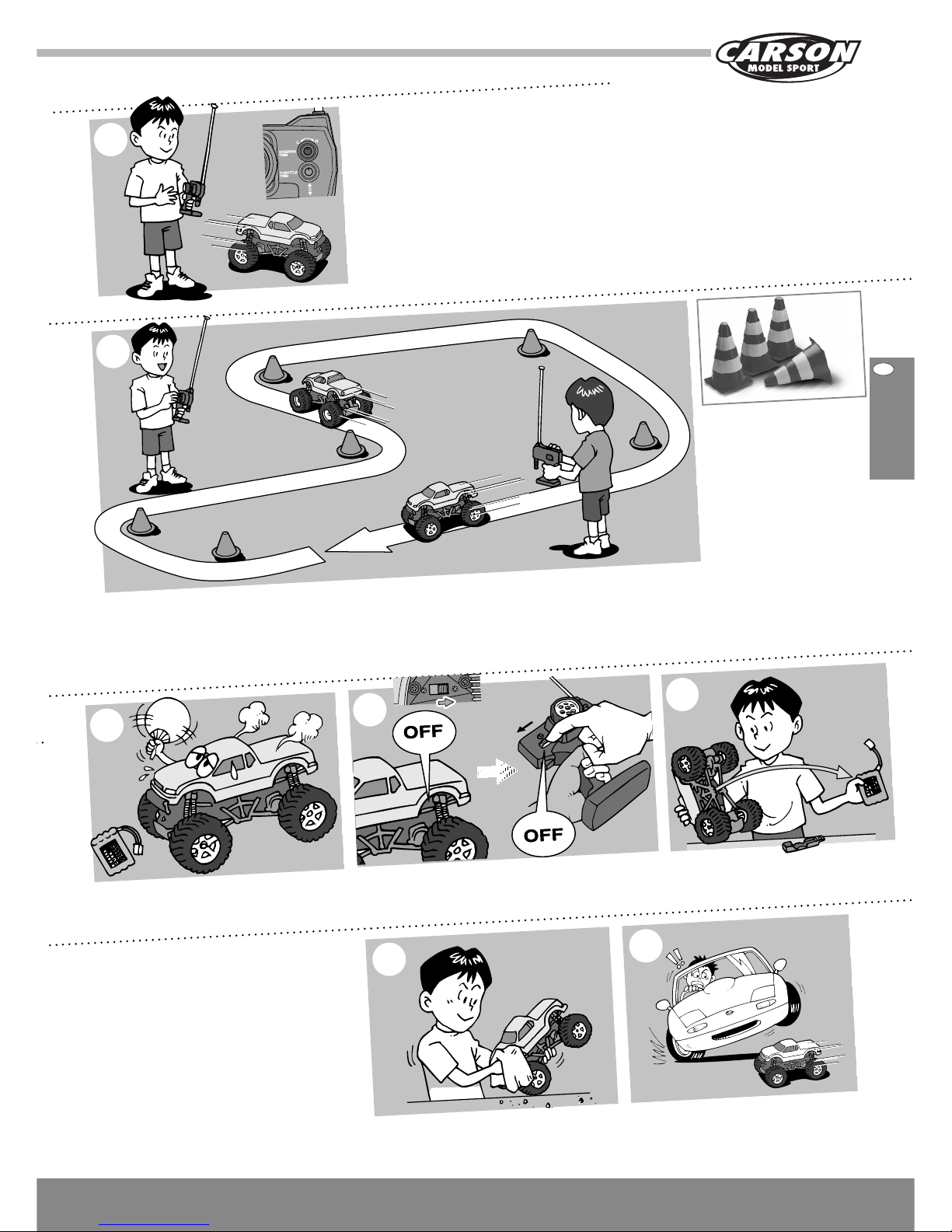

Let’s practice! Make a RC car circuit at a wide
and safe location using corner pylons

(separately available), empty cans or such
objects. Run fast at straight sections and slow

down at curved sections is a basic

speed-control technique useful when driving
RC cars. Choosing a different frequency band

allows simultaneous running of 6 cars.

Let the RC car run without controlling
the steering wheel. If the RC car does not

run straight, adjust steering trim.

Avoid continuous running. Allow the

motor to cool down approximately
30 minutes after running.

Clean your RC car after use. Never run the model on public roads or

streets, as it could endanger traffic.

Reverse sequence to shut down after running. Make sure to disconnect/remove

all batteries.

5

6

7

10

11

Art.-No.
7401522

8

9

12GBCARSON FD Monster Off-Road + On-Road

l. Cautions when operating RC model

12

• Never run the model in crowded areas, near or toward
people or animals, to prevent property damage and/or
personal injury.

• Never run the model on grassland. Twining grass may hinder
axle rotation and may cause motor heat buildup.

• Never run the model near rivers, ponds or lakes as to prevent
RC car from dropping into the water.

• Make sure that no one else is using the same frequency as
yours in your running area. Using the same frequency at the
same time, whether it is driving, flying or sailing, can cause
loss of control with RC models, resulting in serious
accidents.

• To avoid a runaway RC model or loss of control, always
follow the procedure below.

1. Fully extend transmitter antenna.

2. Switch on transmitter.

3. Switch on RC model.

Follow reverse procedure to shut down.

1. Turn off model

2. Turn off transmitter

3. Retract transmitter antenna.

• Never touch or hinder rotating tire.

• Never run RC model in the rain or let run over puddles, as
water may cause trouble with RC model.

• Motor and battery get very hot after running. Take care when
handle them.

• Retract transmitter antenna when not in use.

• Remove the batteries from model and transmitter when they
are not in use.

• Do not dismantle transmitter or RC model.

Cautions when handling batteries

Use 9.6 V/ 600 mAh Ni-Cd battery for RC model and 6F22/ 006P
(9 V) battery for transmitter.

• Do not dismantle the battery or charger and do not cut any
battery cables. This may cause short-circuit and/or damage
to the product.

• Charge battery with compatible charger following proper
procedure that is called out in the instructions. Do not
modify charger or charge battery in improper way.

• Do not recharge battery that is still warm from use as it may
damage the battery. Allow the battery to cool off prior to
recharging.

• Make sure to disconnect charger cables from RC model and
electric outlet when not in use.

• Remove transmitter battery when not using it for a long term
as it may leak and damage transmitter when left for a long
period.

• Never incinerate used batteries, as they can explode causing
serious accidents.

13CARSON FD Monster Off-Road + On-Road

GB

Notes

14DCARSON FD Monster Off-Road + On-Road

Sehr geehrter Kunde

Wir beglückwünschen Sie zum Kauf Ihres CARSON RC-Modell­autos, das nach dem heutigen Stand der Technik gefertigt
wurde.

Da wir stets um Weiterentwicklung und Verbesserung unserer
Produkte bemüht sind, behalten wir uns eine Änderung in tech­nischer Hinsicht und in Bezug auf Ausstattung, Materialien und
Design jederzeit und ohne Ankündigung vor.

Aus geringfügigen Abweichungen des Ihnen vorliegenden
Produktes gegenüber Daten und Abbildungen dieser Anleitung
können daher keinerlei Ansprüche abgeleitet werden.

Diese Bedienungs- und Montageanleitung ist Bestandteil des
Produkts. Bei Nichtbeachtung der Bedienungsanleitung und
der enthaltenen Sicherheitsanweisungen erlischt der Garantie­anspruch. Bewahren Sie diese Anleitung zum Nachlesen und
für die even tuelle Weitergabe des Modells an Dritte auf.

Garantiebedingungen

Für dieses Produkt leistet CARSON eine Garantie von 24
Monaten betreffend Fehler bei der Herstellung in Bezug auf
Material und Fertigung bei normalem Gebrauch ab dem Kauf
beim autorisierten Fachhändler. Im Falle eines Defekts während
der Garantiezeit bringen Sie das Modell zusammen mit dem
Kaufbeleg zu Ihrem Fachhändler.

CARSON wird nach eigener Entscheidung, falls nicht anders im
Gesetz vorgesehen:

(a) den Defekt durch Reparatur kostenlos in Bezug auf Material

und Arbeit beheben;

(b) das Produkt durch ein gleichartiges oder im Aufbau

ähnliches ersetzen; oder
(c) den Kaufpreis erstatten.
Alle ersetzten Teile und Produkte, für die Ersatz geleistet wird,

werden zum Eigentum von CARSON. Im Rahmen der Garantie­leistungen dürfen neue oder wiederaufbereitete Teile verwendet
werden.
Auf reparierte oder ersetzte Teile gilt eine Garantie für die
Restlaufzeit der ursprünglichen Garantiefrist. Nach Ablauf
der Garantiefrist vorgenommene Reparaturen oder gelieferte
Ersatzteile werden in Rechnung gestellt.

Von der Garantie ausgeschlossen sind:

• Beschädigung oder Ausfall durch Nichtbeachten der Sicher­heitsanweisungen oder der Bedienungsanleitung, höhere
Gewalt, Unfall, fehlerhafte oder außergewöhnliche
Beanspruchung, fehlerhafte Handhabung, eigenmächtige
Veränderungen, Blitzschlag oder anderer Einfluss von
Hochspannung oder Strom.

• Schäden, die durch den Verlust der Kontrolle über Ihr Fahr­zeug entstehen.

• Reparaturen, die nicht durch einen autorisierten CARSON
Service durchgeführt wurden

• Verschleißteile wie etwa Sicherungen und Batterien

• rein optische Beeinträchtigungen

• Transport-, Versand- oder Versicherungskosten

• Kosten für die Entsorgung des Produkts sowie Einrichten
und vom Service vorgenommene Einstell- und Wiederein­richtungsarbeiten.

Durch diese Garantie erhalten Sie spezielle Rechte, darüber
hinaus ist auch eine von Land zu Land verschiedene Geltend­machung anderer Ansprüche denkbar.

Konformitätserklärung

Hiermit erklärt CARSON Modelsport, dass sich dieses Modell
einschließlich Fernsteueranlage in Übereinstimmung mit den
grund legenden Anforderungen folgender EG-Richtlinien:
98/37EG für Maschinen und 89/336/EWG über die elektro­magnetische Verträglichkeit und den anderen relevanten
Vorschriften der Richtlinie 1999/5/EG (R&TTE) befindet.

Die Original-Konformitätserklärung kann angefordert werden.

Bedeutung des Symbols auf dem Produkt, der
Verpackung oder Gebrauchsanleitung: Elektrogeräte
sind Wertstoffe und gehören am Ende der Laufzeit
nicht in den Hausmüll! Helfen Sie uns bei Umwelt-

schutz und Recourcenschonung und geben Sie
dieses Gerät bei den entsprechenden Rücknahmestellen ab.
Fragen dazu beanwortet Ihnen die für Abfallbeseitigung zustän­dige Organisation oder Ihr Fachhändler.

Wir wünschen Ihnen viel Spaß mit Ihrem CARSON
Modellauto und jederzeit gute Fahrt!

Vor dem Gebrauch Ihres neuen Modells lesen Sie bitte dieses Handbuch
sorgfältig durch!

15CARSON FD Monster Off-Road + On-Road

D

Inhalt

Lieferumfang

Sender

Sender

Modell

Modell

Beispiel:
Off-Road

Immer dabei:

Beispiel:
On-Road

Vorwort ........................................................................................ 14

Lieferumfang ............................................................................... 15

Sicherheitsanweisungen ............................................................ 16

a. Aufladen des Fahrakkus ........................................................ 17

b. Einlegen der Senderbatterie .................................................. 17

c. Einlegen des Akkus in ein Off-Road Chassis ....................... 18

d. Einlegen des Akkus in ein On-Road Chassis ....................... 18

e. Sender .................................................................................... 20

f. Lenkungstrimmung ................................................................ 20

g. Gastrimmung .......................................................................... 21

h. Anbringung von Antenne ....................................................... 21

i. Austausch der Quarze ........................................................... 21

j. Fehlersuche ............................................................................ 22

k. Jetzt soll die Fahrt mit deinem CARSON FD Fahrzeug

losgehen!!! .............................................................................. 22

l. Vorsichtsmaßnahmen beim Betrieb des RC-Modells .......... 24

16DCARSON FD Monster Off-Road + On-Road

Sicherheitsanweisungen

Dieses Modell ist kein Spielzeug!

• Funkferngesteuerte Modelle sind kein Spielzeug, Ihre
Bedienung muss schrittweise erlernt werden.

• Kinder unter 10 Jahren sollten das Modell nur unter Aufsicht
von Erwachsenen in Betrieb nehmen.

Das Fahren von ferngesteuerten Autos ist ein faszinierendes
Hobby, das jedoch mit der nötigen Vorsicht und Rücksicht­nahme betrieben werden muss. Ein ferngesteuertes Modell­auto, das ein beachtliches Gewicht aufweist und eine sehr
hohe Ge schwindig keit erreicht, kann in einem unkontrollierten
Fahr zu stand er heb liche Beschädigungen und Verletzungen
verursachen, für die Sie als Betreiber haftbar sind.

Vergewissern Sie sich bei Ihrer Versicherung, ob Sie beim Aus­üben Ihres Hobbys versichert sind. Nur ein einwandfrei zu sam­men gebautes Modell wird erwartungsgemäß funktionieren und
reagieren.

Improvisieren Sie niemals mit untauglichen Hilfs mitteln, son­dern verwenden Sie im Bedarfsfall nur Originalersatzteile. Auch
bei einem vormontierten Modell soll ten Sie alle Verbindungen
auf exakten und festen Sitz kontrollieren.

Fahren Sie niemals, ohne sich von den
folgenden Punkten überzeugt zu haben:

• Empfängerakku und Senderakku müssen vollständig
geladen sein.

• Überprüfen Sie vor dem Start die Funkreichweite.

• Überprüfen Sie das ordnungsgemäße Ansprechen der
Servos auf die Steuersignale.

• Alle Funktionsteile des Fahrzeugs sind in einwandfreiem
Zustand und überprüft.

• Sämtliche Schrauben sind auf festen Sitz überprüft.

• Es ist kein RC- oder anderer Sender in der Nähe in Betrieb,
der Funkstörungen verursachen könnte. Störsignale auf
gleicher Frequenz können bewirken, dass Sie die Kontrolle
über Ihr Modell verlieren. Schalten Sie immer zuerst
den Sender ein, um zu vermeiden, dass der Empfänger
unkontrolliert auf ein fremdes Funksignal reagiert.

• Ziehen Sie die Senderantenne immer vollständig heraus. Bei
gleichzeitigem Betrieb mehrerer Fahrzeuge darf das Modell
nur auf einer freien Frequenz betrieben werden. Schalten Sie
nach Beendigung des Fahrbetriebes zuerst den Empfänger,
dann den Sender aus.

• Fahren Sie auch nicht unter Hochspannungsleitungen oder
Funkmasten oder bei Gewitter!

• Atmosphärische Störungen können die Signale Ihres Fern­steuersenders beeinflussen.

• Die Elektrik des Modells ist nicht wasserdicht. Fahren Sie
deshalb nicht bei Regen, Schnee, durch Pfützen oder nasses
Gras.

• Das ferngesteuerte Modell darf nur auf geeignetem Gelände
und nicht auf öffentlichen Vekehrsflächen betrieben werden.

• Nicht in der Nähe von Personen und Tieren fahren!

• Fahren Sie nicht, wenn sie übermüdet oder anderweitig in
Ihrer Reaktionsfähigkeit beeinträchtigt sind.

• Halten Sie immer direkten Sichtkontakt zum Modell.

• Fahren Sie das Modell nur mit ordnungsgemäß angebrachter
Karosserie.

• Regelmäßige Wartung und Pflege ist für erstklassige Fahr­leistung notwendig.

• Das Modell hat Teile, die sich im Betrieb erhitzen, z.B. die
Ober seite des Motors, die Abgasanlage, das Metallgetriebe
und vieles mehr. Die Berührung dieser Teile während des
Betriebs kann zu Verletzungen führen.

Achten Sie auf Ladezustandsanzeige Ihres
Senders.

• Mit halbleeren Akkus können Sie die Kontrolle über das
Modell verlieren.

• Mischen Sie im Sender niemals volle Akkus / Batterien mit
halbleeren oder Akkus unterschiedlicher Kapazität.

• Versuchen Sie nie, Trockenbatterien zu laden (nur Akkus sind
aufladbar).

Bei längerem Nichtgebrauch ist der Empfängerakku unbedingt
zu entfernen.

Sicherheitsanweisung und
bestimmungsgemäße Verwendung

Ein RC-Modellauto ist ein ferngesteuertes, mit speziellem
7,2 V Fahrakku betriebenes Modellauto. Es ist ausschließlich für
Hobbyzwecke ausgelegt und darf nur auf dafür vorgesehenen
Bahnen und Plätzen gefahren werden.

Mit einem RC-Modellauto dürfen keine Güter, Personen oder
Tiere transportiert werden.

Um Bedienungsfehler zu vermeiden, muss vor der Benutzung
unbedingt die Gebrauchsanweisung gelesen werden!

Modellautos dürfen nur mit einer Karosserie, die ordnungsge­mäß angebracht ist, betrieben werden.

Um zu vermeiden, dass das Modell mit Störungen im Steue­rungssystem und dadurch unkontrolliert fährt, sind die Batte­rien des Senders und des Fahrakkus auf einwandfreien Ladezu­stand hin zu überprüfen.

Die korrekte Montage der Modellautos muss stets vor und nach
jeder Fahrt überprüft werden, gegebenenfalls Schrauben und
Muttern nachziehen.

17CARSON FD Monster Off-Road + On-Road

D

Zuerst den Steckerlader in die Steckdose stecken und
anschließend den 9,6 V Fahrakku mit dem Ladekabel des
Steckladers verbinden.

Auf richtigen Anschluss des Ladegeräts achten.
Der mitgelieferte Akkupack hat eine Kapazität von 750 mAh.
Der Steckerlader hat einen Ladestrom von 180 mAh.
Der 750 mAh 9,6 V Fahr-Akku ist also nach ca. 4 1/2 Stunden

voll geladen.
Falls der optinal angebotene 9,6 V Akku mit 1300 mAh

verwendet wird, ändert sich die Ladezeit auf ca. 7 1/2 Stunden.

Achtung!!!!

Auf keinen Fall die Ladezeit überschreiten, da bei Überladung
der Fahr-Akku beschädigt wird.

Batterieabdeckung in die angezeigte Richtung schieben und
öffnen. Batterie einlegen (auf Polarität achten).

a. Aufladen des Fahrakkus

b. Einlegen der Senderbatterie

fest einstecken

18DCARSON FD Monster Off-Road + On-Road

Den Knopf an der Unterseite des Chassis in die angegebene
Richtung drehen und Batterieabdeckung abnehmen.

Den aufgeladenen Chassis-Akku mit dem RC-Auto verbinden
und wie abgebildet in das Auto einlegen.

Richtiges Einlegen der Batterie überprüfen und Batterie­abdeckung schließen.

Senderantenne fest einschrauben.

c. Einlegen des Akkus in ein Off-Road Chassis

c.1

SNAP!

b.1

Senderantenne

19CARSON FD Monster Off-Road + On-Road

D

Kabel verstauen und Batterieabdeckung anbringen. Den Knopf
in die angegebenen Richtung drehen und Batterieabdeckung
verriegeln.

SNAP!

Den Knopf an der Unterseite des Chassis in die angegebene
Richtung drehen und Batterieabdeckung abnehmen.

Einen geladenen Akku an das RC-Auto anschließen und
einlegen. Den Batteriefachdeckel schließen und durch Drehen
des Knopfes verriegeln.

d. Einlegen des Akkus in ein On-Road Chassis

d.1

c.2

20DCARSON FD Monster Off-Road + On-Road

Umso mehr Du am Steuerrad drehst, umso größer wird der
Steuerwinkel der Vorderräder.

Umso mehr Du den Gashebel ziehst, desto schneller fährt dann
RC-Auto.

e. Sender

Steuerlampe

Schalter

Lenkungstrimmung

Gastrimmung

Lenkrad Gaszuggriff

Links

Rechts

Neutral

Vorwärtsfahrt/
Gas geben

Bremsen/

Rückwärtsfahrt

Fährt das RC-Auto nicht geradeaus, ist die Lenkungstrimmung
nachzustellen. Lassen Sie das Auto ohne Betätigung des Lenk­rades fahren, um die Richtung festzustellen und korrigieren Sie

durch Drehen am Lenkungstrimmknopf in die entgegengesetzte
Richtung, die das RC-Auto einschlägt.

f. Lenkungstrimmung

Falls das Auto nach

rechts zieht.

Falls das Auto nach

links zieht.

21CARSON FD Monster Off-Road + On-Road

D

Falls das Auto von selbst losfährt, obwohl der Gaszuggriff auf
neutral steht, ist die Gastrimmung nachzustellen. Den Knopf in
die Stellung drehen, wo die Reifen aufhören, sich zu drehen.

Antennenkabel durch das Antennenröhrchen führen und dieses
am RC-Auto befestigen.

g. Gastrimmung

h. Anbringung von Antenne

Knopf drehen, um Drehung der
Räder anzuhalten.

ON

OFF

Antennendraht

Schalter

Die Wahlmöglichkeit der Frequenzbänder gestattet den gleich­zeitigen Betrieb von 6 Autos. Fragen Sie bei Ihrem örtlichen

Modellbau-Fachgeschäft nach Ersatzquarzen. Stellen Sie
sicher, dass Quarze jeweils nur paarweise verwendet werden.

i. Austausch der Quarze

Empfängerquarz

Senderquarz

22DCARSON FD Monster Off-Road + On-Road

j. Fehlersuche

k. Jetzt soll die Fahrt mit deinem CARSON
FD Fahrzeug losgehen!!!

Problem Ursache Lösung

Modell fährt nicht. Schalter am Sender oder / und Modell steht /

stehen auf „aus”.

Einschalten

Schwacher oder gar kein Akku im Modell.

Geladenen Akku einlegen.

Der Überhitzungschutz hat das Auto wegen zu
starker Erwärmung angehalten.

Den Empfänger ausschalten. Das RC-Auto
etwa 30 Minuten abkühlen lassen.

Schwacher Akku / Batterie im Sender oder
Modell

Geladenen Akku oder neue Baterie einlegen.

Keine Kontrolle

Senderantenne fehlerhaft Antenne ganz ausziehen.
Ein anderes RC-Modell verwendet die gleiche

Frequenz.

Suchen Sie nach einem anderen Platz, um Ihr
Modell fahren zu lassen.

1

2

Stelle sicher, dass in deinem Fahr be­reich niemand die gleiche Frequenz
verwendet.

Senderantenne ganz ausziehen.

4

3

Zuerst den Sender, dann das RC-Auto
einschalten. Achte beim Einschalten
deines RC-Autos auf diese Reihenfolge.

Bei fehlerhaftem Vorgehen kann es
Probleme mit dem Auto geben.

Das RC-Auto zur Überprüfung der richtigen
Funktion auf eine Schachtel oder eine Art

Ständer stellen. Falls die Räder sich weiter­drehen, die Gastrimmung nachstellen.

23CARSON FD Monster Off-Road + On-Road

D

Lass uns üben! Baue mit Eckbegrenzungen
(getrennt erhältlich) oder leeren Büchsen usw.

eine RC-Auto Renn strecke auf einer großen und
freien Stelle. Auf Geraden schnell fahren und

in den Kurven abbremsen ist die grundlegende

Steuer-Technik beim Fahren mit einem RC-Auto.
Die Verwendung unterschiedlicher Frequenz-

bänder ermöglicht die gleichzeitige Fahrt von

bis zu 6 Autos.

Lasse das Auto ohne Betätigung des
Lenkrads fahren. Falls das RC-Auto nicht

geradeaus fährt, die Lenkungstrimmung
nachstellen.

Permanenten Motoreinsatz vermeiden.

Den Motor nach der Fahrt etwa
30 Minuten abkühlen lassen.

Das RC-Auto nach der Fahrt säubern. Fahren Sie mit dem Modell niemals

auf öffentlichen Wegen oder Straßen,
da dies den Straßenverkehr gefährden

könnte.

Zum Abschalten nach der Fahrt umgekehrte
Reihenfolge einhalten.

Die Batterien herausnehmen bzw.

abklemmen.

5

6

7

10

11

Art.-Nr.
7401522

8

9

24DCARSON FD Monster Off-Road + On-Road

l. Vorsichtsmaßnahmen beim Betrieb des RC-Modells

12

• Fahren Sie mit dem Modell niemals in belebten Gegenden,
in der Nähe von Menschen oder Tieren, um Schäden an
Gegenständen oder Personen zu verhindern.

• Fahren Sie mit dem Modell niemals auf Grasflächen. Sich
fest wickelndes Gras kann die Achsendrehung behindern
und den Motor erhitzen.

• Fahren Sie mit dem Modell niemals in der Nähe von Flüssen,
Teichen oder Seen, damit das RC-Auto nicht ins Wasser fällt.

• Stellen Sie sicher, dass in Ihrem Fahrbereich niemand
dieselbe Frequenz verwendet wie Sie. Die gleichzeitige
Verwendung derselben Frequenz von fahrenden, fliegenden
oder segelnden RC-Modellen kann zum Verlust der Kontrolle
über das Modell und damit zu schweren Unfällen führen.

• Halten Sie stets das unten stehende Verfahren ein, um zu
verhindern, dass Sie die Kontrolle über das RC-Modell
verlieren.

1. Fahren Sie die Senderantenne voll aus.

2. Schalten Sie den Sender ein.

3. Schalten Sie das RC-Modell ein.

Gehen Sie in umgekehrter Reihenfolge
vor, um das Modell auszuschalten.

1. Schalten Sie das Modell aus.

2. Schalten Sie den Sender aus.

3. Fahren Sie die Senderantenne wieder ein.

• Berühren Sie oder blockieren Sie niemals die Räder während
der Fahrt.

• Fahren Sie mit dem RC-Modell niemals im Regen oder über
Pfützen, da Wasser Schäden am RC-Modell verursachen
kann.

• Der Motor und die Batterie werden beim Betrieb sehr heiß.
Gehen Sie vorsichtig damit um.

• Fahren Sie die Senderantenne ein, wenn Sie sie nicht
verwenden.

• Entfernen Sie die Batterien aus dem Modell und aus dem
Sender, wenn sie diese nicht verwenden.

• Öffnen Sie den Sender oder das RC-Modell nicht.

Vorsicht beim Umgang mit Batterien

Verwenden Sie für das RC-Modell eine 9,6 V/ 600 mAh Ni-Cd­Batterie und für den Sender eine 6F22/006P-(9 V)-Batterie.

• Öffnen Sie die Batterie beziehungsweise das Aufladegerät
nicht und schneiden Sie die Batteriekabel nicht durch. Dies
kann zu Kurzschlüssen beziehungsweise Schäden am
Produkt führen.

• Laden Sie die Batterie mit dem richtigen Ladegerät in
Übereinstimmung mit dem in der Anleitung beschriebenen
Verfahren. Nehmen Sie am Ladegerät keine Änderungen
vor beziehungsweise laden Sie die Batterie niemals
unsachgemäß auf.

• Laden Sie keine Batterien auf, die vom Betrieb noch warm
sind, da dies zu Schäden an der Batterie führen kann.
Lassen Sie die Batterie abkühlen, bevor Sie sie aufladen.

• Achten Sie darauf, dass das Kabel des Ladegeräts nicht
mehr mit dem RC-Modell verbunden und der Stecker
gezogen ist, wenn Sie diese nicht verwenden.

• Entfernen Sie die Batterie aus dem Sender, wenn sie ihn
längere Zeit nicht verwenden, da die Batterie auslaufen und
den Sender beschädigen könnte.

• Werfen Sie verbrauchte Batterien niemals ins Feuer, da sie
explodieren und schwere Unfälle verursachen können.

25CARSON FD Monster Off-Road + On-Road

D

Notizen

26FCARSON FD Monster Off-Road + On-Road

Conditions de garantie

CARSON vous garantit pour 24 mois à partir de la date d‘achat
(pièces justificatives à l‘appui) que la voiture est exempte de
tout défaut. L‘utilisation inappropriée, l‘usure des éléments au
cours de l‘utilisation, les transformations de votre propre chef,
l‘application ou l‘utilisation incorrecte, l‘endommagement des
batteries ou d‘autres équipements au cours de l‘utilisation ou
l‘emploi abusif un l‘endommagement causé par le transport,
n‘est pas couvert par la responsabilité civile. Notre garantie se
limite à la réparation ou à l‘échange des appareils dans l‘état
original et à la hauteur du prix d‘achat. L‘utilisateur de la voiture
assume tous les risques en rapport avec l‘utilisation de la
voiture. Nous nous réservons le droit de modifier ces
conditions de garantie à tout moment et sans préavis. En cas
de réclamation veuillez contacter votre revendeur spécialisé.

La garantie ne couvre pas:

• tout dommage ou défaillance causé par force majeure,
abus, accident, utilisation abusive, erronée ou anormale, non
respect des instructions, mauvaise mise en route ou
maintenance insuffisante, altération, éclair ou tout autre
conséquence d‘une surtension ou d‘un courant excessif ;

• tout dommage provoqué par la perte de contrôle de la
voiture ;

• toute réparation autre que celles réalisées par un organisme
agrée par CARSON ;

• les consommables tels que les fusibles et les batteries ;

• des dommages esthétiques ;

• le transport, l‘expédition et les frais d‘assurance ; et

• les frais de retour, d‘installation, de mise au point et de
remise en route du produit

Cette garantie vous attribue des droits spécifiques, vous
pouvez par ailleurs également prétendre à d‘autres droits en
fonction du pays d‘achat.

Lire attentivement ces instructions avant d‘utiliser ce nouveau modèle réduit.

Cher client

Toutes nos félicitations pour l‘acquisition de votre voiture
en modèle réduit CARSON RC, un modèle dernier cri. En
vertu de notre engagement pour un développement et une
amélioration continus de nos produits, nous nous réservons le
droit d‘effectuer des modifications dans les spécifications de
nos équipements, nos matériaux et de notre conception à tout
moment et sans avertissement préalable. Les spécifications ou

les versions du produit acheté peuvent différer de celles
affichées dans le manuel ou sur l‘emballage. Le présent
manuel fait partie du produit. Tout non-respect des
instructions et des consignes de sécurité qui y sont incluses
dispense le fabricant de toute garantie. Conserver le présent
manuel comme document de référence, et également pour
pouvoir le transmettre par la suite à un tiers avec la voiture.

Déclaration de conformité

Dickie-Tamiya GmbH&Co KG déclare par la présente que ce
kit de modélisme, avec émetteur, moteur, batterie et chargeur
respecte les exigences de base des directives européennes
suivantes : 98/37 EG et 89/336/EWG ainsi que les autres
régulations de la directive 1999/5/EG (R&TTE).

La déclaration de conformité originale peut être demandée à
l‘adresse suivante : Dickie-Tamiya GmbH&Co. KG • Werkstraße
l • D-90765 Fürth • ALLEMAGNE

Signification du symbole se trouvant sur le produit, l‘emballage
et le mode d‘emploi :

Les appareils électroniques sont des produits de
valeur et ne doivent pas être éliminés avec les autres
déchets ménagers une fois parvenus à la fin de leur
cycle de vie. Aidez-nous à préserver l‘environnement

et à respecter nos
ressources en remettant cet appareil aux points de recyclage
concernés.

Nous vous souhaitons beaucoup de plaisir avec la conduite de
votre modèle réduit CARSON.

27CARSON FD Monster Off-Road + On-Road

F

Périmètre de
livraison

Emetteur

Emetteur

Modèle

Modèle

Exemple :
Off-Road

Toujours là :

Exemple :
On-Road

Contenu

Préface ........................................................................................ 26

Périmètre de livraison ................................................................ 27

Consignes de sécurité ............................................................... 28

a. Recharge de l’accu moteur ................................................... 29

b. Installation de la pile dans l’émetteur ................................... 29

c. Mise en place de l’accu dans un châssis off-road ............... 30

d. Mise en place de l’accu dans un châssis On-Road ............. 31

e. Emetteur ................................................................................. 32

f. Trim de direction .................................................................... 32

g. Trim de gaz ............................................................................. 33

h. Fixation de l‘antenne ............................................................. 33

i. Remplacement des quartz .................................................... 33

j. Detection de pannes .............................................................. 34

k. Et maintenant, c’est parti avec ta CARSON FD !!! ............... 34

l. Précautions lors de l’utilisation de la voiture

radiocommandée ................................................................... 36

28FCARSON FD Monster Off-Road + On-Road

Guide des précautions d’utilisation

Une maquette de voiture RC est une voiture télécommandée
actionnée par un accu moteur spécial 7,2 V. Elle est
uniquement destinée à une utilisation dans le cadre des loisirs
et ne doit être utilisée que sur des pistes et des emplacements
prévus à cet effet.

Une maquette de voiture RC ne doit pas servir à transporter
des marchandises, des personnes ou des animaux.

Pour éviter les erreurs de manipulation, lire obligatoirement la
notice avant utilisation !

Les maquettes de voitures ne doivent être utilisées qu’avec une
carrosserie correctement montée.

Pour éviter les perturbations du système de commande, ce
qui se traduit par une marche incontrôlée de la maquette, il
convient de vérifier que les batteries de l’émetteur et de l’accu
moteur sont parfaitement chargées.

Toujours vérifier avant et après chaque utilisation le bon
montage de la maquette et revisser au besoin les vis et les
écrous.

Consignes de sécurité

Ce modèle n‘est pas un jouet

• Un modèle télécommandé n‘est pas un jouet, sa
manipulation doit être apprise progressivement.

• Les enfants de moins de 10 ans ne doivent pas conduire la
voiture sans être accompagnés d‘un adulte.

La conduite d‘une voiture radiocommandée est une activité
passionnante. Elle doit toutefois être exercée avec la prudence
et l‘attention nécessaires.

Une voiture radiocommandée peut provoquer des dommages
et des blessures si elle n‘est pas conduite de manière
contrôlée, l‘utilisateur est responsable de sa conduite.

Assurez-vous de disposer d‘une couverture d‘assurance
suffisante pour pratiquer cette activité.

Seul un modèle bien entretenu fonctionnera de manière
correcte. N‘utiliser que des pièces détachées homologuées
et ne jamais improviser de réparations avec des éléments
inadaptés.

L‘utilisateur est responsable du bon fonctionnement de la
voiture et du bon serrage de tous les écrous, boulons et vis.

Ne jamais démarrer sans avoir vérifié les
points suivants :

• Les batteries de l‘émetteur et du récepteur sont
correctement chargées et sont à la bonne tension.

• Toujours vérifier la portée de la radiocommande avant de
démarrer la voiture.

• Vérifier que les servos répondent correctement aux signaux
de l‘émetteur.

• Toutes les pièces mobiles doivent être en bon état et
fonctionner correctement.

• Vérifier que toutes les vis sont serrées.

• Vérifier qu‘il n‘y a pas d‘émetteur RC ou similaire à proximité
qui pourrait provoquer des interférences. Tout signal radio
de la même fréquence peut entraîner une perte du contrôle
de la voiture. Toujours allumer l‘émetteur en premier pour
éviter toute réaction incontrôlée du récepteur par rapport à
un signal radio extérieur.

• Sortir complètement l‘antenne et s‘assurer qu‘aux alentours,
personne ne commande un modèle réduit avec la même
fréquence (valeur sur le quartz) et qu‘il n‘y a pas
d‘interférence visible. A la fin de l‘utilisation, couper tout
d‘abord le récepteur, puis l‘émetteur.

• Maintenir la voiture éloignée des câbles haute tension ou
des antennes radio.

• Ne jamais utiliser la voiture par temps d‘orage.

• Les perturbations atmosphériques peuvent affecter les
signaux de l‘émetteur.

• Ne pas utiliser la voiture dans les zones humides. Les
raccords électriques de la voiture ne sont pas étanches.
Pour cette raison, ne pas conduire sous la pluie, la neige ou
à travers des flaques d‘eau ou de l‘herbe mouillée.

• Toujours éviter de conduire les modèles radiocommandés
dans des lieux fermés, confines ou densément peuplés.

• Maintenir éloigné des routes, autoroutes, des gens et des
animaux.

• Choisir une zone ouverte de grande taille, de préférence
exempte d‘obstacles.

• Ne pas conduire en cas de fatigue importante ou dans le cas
d‘une réactivité altérée de quelque autre manière.

• Toujours conserver la voiture dans le champ visuel, ne pas
se laisser distraire.

• La carrosserie doit être correctement attachée au véhicule
avant le démarrage.

• Laisser les composants moteur refroidir avant de retirer la
carrosserie.

• Certaines pièces (p.ex. le moteur et le silencieux) peuvent
devenir extrêmement chaudes lors d‘une utilisation
prolongée et peuvent entraîner des blessures graves.

Bien tenir compte des indications de
charge de l‘émetteur.

• S‘assurer que les batteries de l‘émetteur et du récepteur
sont correctement chargées et à la bonne tension. Des
batteries déchargées peuvent entraîner une perte de
contrôle de la voiture.

• Ne jamais utiliser simultanément des piles pleines et des
piles partiellement déchargées, ou des batteries de
capacités différentes.

• Ne jamais tenter de recharger des piles.

En cas d‘immobilisation prolongée de la voiture, retirer les
batteries.

29CARSON FD Monster Off-Road + On-Road

F

Raccorder tout d’abord le chargeur à fiche à la prise de
courant, puis relier l’accu moteur 9,6 V avec le câble de
recharge du chargeur à fiche.

Faire attention au branchement correct du chargeur.
Le pack d’accus fourni a une capacité de 750 mAh.
Le chargeur à fiche a un courant de charge de 180 mAh.
L’accu moteur 9,6 V 750 mAh est donc totalement rechargé au

bout de 4 heures ½ environ.
En cas d’utilisation de l’accu 9,6 V 1 300 mAh fourni en option,

la durée de charge passe à 7 heures 20 minutes.

Attention !!!!

Ne dépasser en aucun cas la durée de recharge, car une
charge trop importante détériore l’accu moteur.

Glisser le couvercle du logement de pile dans la direction
indiquée et ouvrir. Installer la pile en respectant les polarités.

a. Recharge de l’accu moteur

b. Installation de la pile dans l’émetteur

Connecter

fermement

30FCARSON FD Monster Off-Road + On-Road

Tourner dans la direction indiquée le bouton sur la face
inférieure du châssis et détacher la trappe.

Connecter le pack rechargé à la voiture et le glisser dans le
compartiment comme montré.

S’assurer que la pile est correctement installée et refermer le
couvercle. Visser fermement l’antenne de l’émetteur.

c.1

SNAP!

b.1

Antenne de
l’émetteur

c. Mise en place de l’accu dans un châssis
off-road

31CARSON FD Monster Off-Road + On-Road

F

Arranger les cables et remettre en place le couvercle. Tourner
le bouton dans la direction indiquée pour bloquer la trappe.

SNAP!

Tourner dans la direction indiquée le bouton sur la face
inférieure du châssis et détacher la trappe.

Connecter le pack rechargé à la voiture et le glisser dans le
compartiment comme montré. Fermer le couvercle et le fixer en
tournant le loquet.

d. Mise en place de l’accu dans un châssis On-Road

d.1

c.2

32FCARSON FD Monster Off-Road + On-Road

Plus tu tournes le volant de commande, plus l’angle des roues
avant augmente.

Plus tu tires sur le levier des gaz, plus la voiture RC roule vite.

e. Emetteur

Lampe témoin

Interrupteur

Trim de direction

Trim de gaz

Volant Gâchette de gaz

Gauche

Droite

Au centre

Marche avant/
accélération

Freinage/

marche arrière

Lorsque la voiture RC ne roule pas droit, agir sur le trim de
direction. Laisser rouler la voiture sans toucher au volant et
régler en tournant le bouton du trim de direction dans le sens
opposé.

f. Trim de direction

Lorsque la voiture

tire à droite.

Lorsque la voiture

tire à gauche.

33CARSON FD Monster Off-Road + On-Road

F

Si la voiture avance lorque la gâchette de gaz est au neutre,
agir sur le trim de gaz. Tourner le bouton de trim jusqu’au
moment où les roues arrêtent de tourner.

Passer le câble d’antenne dans le tube et fixer ce dernier sur la
voiture RC.

g. Trim de gaz

h. Fixation de l‘antenne

Régler le bouton pour stopper la
rotation des roues.

ON

OFF

Gaine

d’antenne

Interrupteur

L’utilisation d’autres bandes de fréquence permet l’évolution
simultanée de 6 voitures. Pour se procurer des paires de quartz

de remplacement, contacter un revendeur de modélisme.
S’assurer d’utiliser une paire de quartz de même fréquence.

i. Remplacement des quartz

Quartz du récepteur

Quartz de l’émetteur

34FCARSON FD Monster Off-Road + On-Road

j. Detection de pannes

k. Et maintenant, c’est parti avec ta
CARSON FD !!!

Problème Cause Solution

Le modèle ne demarre
pas.

L’interrupeur de l’émetteur et/ou de la voiture
sont en position arrêt (OFF).

Mettre en marche.

Pas de pack d‘accus ou pack déchargé dans le
modèle.

Installer un pack rechargé.

La protection contre les surchauffes a arrêté
la voiture en raison d’une température trop
élevée.

Eteindre le récepteur. Laisser la voiture RC
refroidir pendant 30 minutes environ.

Pas de pile ou pile faible dans l’émetteur. Installer une pile neuve.

Pas de contrôle.

Antenne d’émetteur non compatible. Déployer complétement l’antenne.
Un autre modèle RC utilise la même fréquence. Essayer de faire évoluer le modèle à un autre

endroit.

1

2

S’assurer que la fréquence n’est pas
déjà utilisée sur l’aire d’évolution.

Déployer complétement l’antenne de

l’émetteur.

4

3

Mettre en marche l’émetteur en premier,
puis la voiture RC. Toujours procéder
dans cet ordre : dans l’ordre inverse,

il y a risque de perte de contrôle du
modèle.

Poser la voiture RC sur un support
permettant la libre rotation des roues. Si
les roues tournent avec la gâchette au

neutre, régler le trim de gaz.

35CARSON FD Monster Off-Road + On-Road

F

Entraînons-nous! Tracez un circuit sur un vaste
espace dégagé au moyen de cônes de balisage

Tamiya (disponibles séparément), de boîtes de
conserve vides ou de cannettes de boissons.

Rouler aussi vite que possible dans les lignes

droites et ralentir avant de prendre les virages
est la technique de base pour piloter une voiture

RC. L’utilisation d’autres bandes de fréquence
permet l’évolution simultanée de 6 voitures.

Faire rouler la voiture sans agir sur le
volant. Si la voiture tire à gauche ou à

droite, agir sur le trim de direction.

Eviter de rouler continuellement. Laisser

le moteur refroidir 30 minutes après
utilisation.

Nettoyer la voiture RC après utilisation. Ne faites jamais fonctionner la voiture

sur les routes ou les voies publiques, la
circulation risquant dans ce cas d’être
mise en danger.

Eteindre dans l’ordre inverse. Impérativement déconnecter et

sortir le pack d’accus.

5

6

7

10

11

Art.-Nr.
7401522

8

9

36FCARSON FD Monster Off-Road + On-Road

12

• Ne faites jamais fonctionner la voiture dans des zones très
fréquentées ou à proximité de personnes ou d’animaux,
afin de prévenir les dommages matériels et/ou les blessures
corporelles.

• Ne faites jamais fonctionner la voiture dans les herbages.
Les herbes hautes peuvent empêcher la rotation de l’essieu,
risquant ainsi d’entraîner une accumulation de chaleur dans
le moteur.

• Ne faites jamais fonctionner la voiture à proximité d’une
rivière, d’un étang ou d’un lac, afin d’éviter toute chute de la
voiture radiocommandée dans l’eau.

• Veillez à ce que personne n’utilise la même fréquence
que vous dans la zone dans laquelle vous vous trouvez.
L’utilisation d’une même fréquence simultanément, sur
route, dans les airs ou sur l’eau, risque d’entraîner la perte
de contrôle des voitures radiocommandées et d’occasionner
de graves accidents.

• Afin d’éviter tout emballement ou toute perte de contrôle de
la voiture radiocommandée, veuillez toujours respecter la
procédure indiquée ci-dessous.

1. Déployez entièrement l’antenne du transmetteur.

2. Allumez le transmetteur.

3. Allumez l’appareil radiocommandé.

Procédez dans l’ordre inverse pour
éteindre la voiture.

1. Mettez la voiture à l’arrêt.

2. Mettez le transmetteur à l’arrêt.

3. Rétractez l’antenne du transmetteur.

• Ne touchez jamais les pneus et n’empêchez jamais leur
rotation.

• Ne faites jamais fonctionner une voiture radiocommandée
sous la pluie ou dans des flaques d’eau, l’eau risquant
de l’endommager

• Le moteur et l’accumulateur sont très chauds après le
fonctionnement. Manipulez-les avec précaution.

• Rétractez l’antenne du transmetteur en dehors des périodes
d’utilisation.

• Retirez les accumulateurs de la voiture et du transmetteur en
dehors des périodes d’utilisation.

• Ne démontez pas le transmetteur ni la voiture
radiocommandée.

Attention lors du maniement des
accumulateurs.

Utilisez un accumulateur ni-cad 9.6 V / 600 mAh pour la voiture
radiocommandée et un accumulateur 6F22 / 006P (9 V) pour le
transmetteur.

• Ne démontez pas l’accumulateur ou le chargeur et ne
coupez pas les câbles des accumulateurs. Un court-circuit
ou des dommages sur le produit risqueraient d’être
occasionnés.

• Chargez l’accumulateur avec un chargeur compatible
en suivant la procédure indiquée dans les instructions
d’utilisation. Ne changez pas le chargeur et ne chargez pas
l’accumulateur de façon inappropriée.

• Ne rechargez pas l’accumulateur lorsqu’il est encore
chaud après utilisation. Des dommages pourraient être
occasionnés sur ce dernier. Laissez l’accumulateur refroidir
avant de le recharger.

• Veillez à bien déconnecter les câbles des accumulateurs
de la voiture radiocommandée et de la prise de courant en
dehors des périodes d’utilisation.

• Retirez l’accumulateur du transmetteur en cas d’inutilisation
prolongée, des fuites risquant dans le cas contraire de se
produire et d’endommager le transmetteur.

• N’incinérez jamais des accumulateurs usagés. Une
explosion et de graves accidents risqueraient alors de se
produire.

l. Précautions lors de l’utilisation de la voiture

radiocommandée

37CARSON FD Monster Off-Road + On-Road

F

Note

E

38 CARSON FD Monster Off-Road + On-Road

Estimado cliente

Le felicitamos por la adquisición de su coche radio controlado
CARSON, que ha sido fabricado con tecnología de actualidad.

De acuerdo con nuestra política de constante desarrollo y
mejora de nuestros productos, nos reservamos el derecho de
efectuar cambios en las especificaciones relativas a equipo,
material y diseño de este producto en cualquier momento sin
noticia previa.

Las especificaciones o diseños del producto real podrían variar
de los mostrados en el manual o envase.

Este manual es componente del producto. No cumplir las
instrucciones operativas y de seguridad incluidas invalidará la
garantía. Conserve esta guía como recordatorio o para caso de
pasar el modelo a una tercera persona.

Condiciones de la garantía

Este producto está garantizado por CARSON contra defectos
de fabricación en materiales o mano de obra bajo utilización
normal por un período de 24 meses desde la fecha de adquisi­ción en comercios autorizados.

En caso de defecto del producto durante el período de
garantía, lleve el producto y el ticket o recibo de venta como
prueba de adquisición a cualquier tienda autorizada CARSON.
CARSON podrá a su elección y salvo que las leyes dispongan
otra cosa:

(a) Corregir el defecto mediante la reparación del producto sin

cargo de piezas o mano de obra;

(b) Reemplazar el producto por otro del mismo o similar diseño;

o
(c) Devolver el importe de adquisición del producto.
Todas las piezas y productos reemplazados, así como los

productos cuyo importe haya sido devuelto, pasan a ser
propiedad de CARSON. Se podrán utilizar piezas nuevas o
reacondicionadas para la prestación del servicio de garantía.
Las piezas y productos reparados o reemplazados estarán
garantizados por el período restante al vencimiento de la
garantía. Cualquier reparación o sustitución del producto tras
vencer el período de garantía será abonada por usted.

Esta garantía no cubre:

• Daños o fallos causados o atribuibles a fuerzas de la
naturaleza, abuso, accidente, uso incorrecto, impropio o
anormal, falta de seguimiento de las instrucciones,
mantenimiento o instalaciones inadecuadas, alteraciones,
tormentas eléctricas u otros incidentes causados por exceso
de voltaje o corriente;

• Cualquier reparación no efectuada por un servicio de
reparaciones autorizado CARSON;

• Consumibles como fusibles o baterías;

• Daños estéticos;

• Transportes, embarques y / o costos de seguros; o

Costos de retirada del producto, instalaciones, servicio de aju­ste o reinstalación. Esta garantía le da a usted derechos legales
específicos, y usted también podría tener otros derechos que
variarían de estado en estado.

Declaración de conformidad

Dickie-Tamiya GmbH&Co KG por la presente declara que
este kit de modelo con radio, motor, batería y cargador está
en concordancia con los requerimientos básicos 98/37EG y
89/336/EWG y otras normas pertinentes de la directiva 1999/5/
EG (R&TTE).

El producto que ha adquirido está propulsado por una batería
recargable Ni-MH. La batería es reciclable. Al final de su vida
útil, bajo varias leyes nacionales / estatales y locales, puede
ser ilegal tirar esta batería en los contenedores de basura nor­mal. Pregunte a las autoridades locales responsables sobre las
opciones adecuadas de reciclado o deshecho.

Significado del símbolo en el producto, el embalaje o
las instrucciones de uso. ¡Los electrodomésticos son
objetos de valor y, al final de su vida útil, no deben
tirarse a la basura doméstica! Contribuya a proteger
el medioambiente y los recursos entregando este
aparato en los puntos de reciclaje correspondientes.
La organización responsable de la recogida de
basura o su establecimiento especializado podrán
responder a sus preguntas.

Le deseamos buena suerte y mucha diversión conduciendo su
coche radio controlado CARSON!

Antes de utilizar su nuevo modelo lea estas instrucciones
cuidadosamente!

E

39CARSON FD Monster Off-Road + On-Road

Indice de
contenidos

Contenido
del kit

Emisora

Emisora

Modelo

Modelo

Ejemplo:
Off-Road

Siempre adjunto:

Ejemplo:
On-Road

to:

Prólogo ....................................................................................... 38

Contenido del kit ........................................................................ 39

Precauciones de seguridad ....................................................... 40

a. Carga del acumulador ........................................................... 41

b. Colocación de la batería del mando ..................................... 41

c. Inserción del acumulador en un chasis Off-Road ...................42

d. Inserción del acumulador en un chasis On-Road ...................43

e. Emisora .................................................................................. 44

f. Trim de direccion ................................................................... 44

g. Trim de acelerador ................................................................. 45

h. Montaje de la antena ............................................................. 45

i. Cambio de los cristales de cuarzo ........................................ 45

j. Localización de fallos ............................................................ 46

k. ¡Ahora ya puedes conducir tu CARSON FD! ........................ 46

l. Precauciones a la hora de usar modelos RC ....................... 48

E

40 CARSON FD Monster Off-Road + On-Road

Precauciones de seguridad

Precauciones de seguridad y normas de
operativa

Un automóvil a escala radiocontrolado es un vehículo
teledirigido accionado mediante un acumulador especial de
7,2 V. Está diseñado exclusivamente para utilizarlo como hobby
y sólo debe conducirse por pistas y espacios previstos para
ello.

Con un automóvil a escala por radiocontrol no se deben trans­portar mercancías, personas ni animales.

Para evitar errores de manejo, se deben leer sin falta las
instrucciones de uso antes de utilizarlo.

Los automóviles a escala sólo deben utilizarse con una
carrocería colocada de forma correcta.

Para evitar que el modelo tenga interferencias en el sistema
de control y, debido a ello, se mueva descontroladamente, se
deben comprobar que las baterías del emisor y del acumulador
estén perfectamente cargadas.

Antes y después de cada recorrido se debe comprobar siempre
que el automóvil a escala esté correctamente montado y
reapretar los tornillos y tuercas si es necesario.

¡Este modelo no es un juguete!

• Los modelos radio controlados no son juguetes, su manejo
debe ser aprendido paso a paso

• Los niños menores de 10 años sólo deberían manejar este
modelo bajo supervisión adulta.

La conducción de coches radio controlados es un fascinante
hobby que debe ser practicado con la necesaria precaución y
respeto. Un coche radio-controlado que tiene un peso consi­derable y capaz de desarrollar velocidades muy altas puede
causar daños y lesiones en caso de conducción incontrolada,
siendo el usuario legalmente responsable de ello.

Compruebe que dispone de un seguro con la suficiente cober­tura contra los daños que pueda causar cuando practique su
hobby.

Sólo un vehículo montado correctamente funcionará y reaccio­nará de la manera esperada.

Nunca improvise en las reparaciones y utilice únicamente los
recambios originales si fuese necesario. Igualmente y ante un
modelo premontado, deberá repasar todas las conexiones y
tortillería para asegurarse que están correctamente apretados
ajustados.

Nunca comience a conducir sin haberse
asegurado de los siguientes puntos:

• Las baterías de la emisora y del receptor dan buen voltaje y
no están deterioradas o desgastadas.

• Todos los componentes operativos están en buenas condi­ciones y se ha comprobado su correcto funcionamiento.

• Verificado que todos los tornillos estén correctamente
apretados.

• Compruebe siempre el funcionamiento del sistema de radio
antes de utilizar el coche

• No hay ninguna otra emisora RC o similar cercana que
pueda causar interferencias.

• La emisora y el receptor están conectados, y se ha
comprobado el buen funcionamiento de todas sus
funciones.

Primero conecte la emisora, luego el receptor. Invierta el proce­dimiento para la desconexión.

Asegúrese que nadie más está operando en la misma frecuen­cia que su radio y que no se aprecian interferencias.

• Cualquier otra señal de radio en la misma frecuencia puede
causar la pérdida de control de su modelo.

• Siempre apague el motor y desconecte el coche antes de
desconectar la emisora.

• ¡No conduzca bajo líneas de alta tensión, antenas o durante
tormentas eléctricas!

• Las perturbaciones atmosféricas pueden afectar las señales
de su emisora de radio

• Las conexiones eléctricas de su modelo no son estancas.
En consecuencia, no lo maneje en lluvia, nieve, charcos o
hierba húmeda.

• El terreno en el que se pretende operar el modelo no está
abierto al tráfico y no es usado por personas o animales.

• No conduzca si está muy cansado o su poder de reacción
está limitado de algún modo.

• Mantenga siempre contacto visual con el modelo.

• La carrocería debería estar correctamente fijada al chasis
antes de conducirlo.

• Permita cierto tiempo para que el escape y el motor se
enfríen antes de quitar la carrocería. Estas piezas están
extremadamente calientes durante el uso y podrían causar
heridas serias.

Preste atención a las instrucciones de
carga de su emisora.

• Asegúrese que las baterías de la emisora y el receptor están
completamente cargadas y tienen el voltaje correcto

• Con baterías medio gastadas podría perder el control de su
modelo.

• Nunca utilice baterías recargables o de diferente capacidad.
Nunca intente recargar las baterías.

Si no utiliza el modelo por algún tiempo, la batería recargable
debe ser retirada.

E

41CARSON FD Monster Off-Road + On-Road

En primer lugar, insertar el cargador insertable en la caja de
enchufe y unir a continuación el acumulador de 9,6 V con el
cable de carga del cargador insertable.

Observar que la conexión del cargador sea correcta.
El pack de acumulador suministrado tiene una capacidad de

750 mAh.
El cargador insertable tiene una corriente de carga de

180 mAh. El acumulador de 750 mAh 9,6 V se carga por
completo en aprox. 4 horas y media.

En caso de que se utilice el acumulador de 9,6 V con 1300 mAh
ofrecido opcionalmente, el tiempo de carga pasa a aprox. 7 h y
20 min.

¡Atención!

No sobrepasar en ningún caso el tiempo de carga, ya que en
caso de sobrecarga el acumulador puede dañarse.

Empujar la tapa de la batería en la dirección indicada por la
flecha y abrir. Colocar la batería (sin invertir la polaridad).

a. Carga del acumulador

b. Colocación de la batería del mando

Conectar bien.

E

42 CARSON FD Monster Off-Road + On-Road

Girar en la dirección indicada por la flecha el botón que se
encuentra en la cara inferior del cárter y quitar la tapa de la
batería.

Conectar el acumulador cargado de cárter al vehículo
teledirigido y alojarlo en el vehículo como aparece en la figura.

Comprobar que la batería esté colocada correctamente y
proceder a cerrar la tapa.

Enroscar bien la antena del mando.

c. Inserción del acumulador en un chasis Off-Road

c.1

SNAP!

b.1

Antena del mando

E

43CARSON FD Monster Off-Road + On-Road

Disponer los cables en el espacio a disposición y volver a
colocar la tapa. Girar el botón en la dirección indicada para
bloquear la tapa de la batería.

SNAP!

Girar el botón en la parte inferior del chasis en la dirección
indicada y retirar la cubierta de la batería.

Conexión y colocación de un acumulador cargado en el
vehículo teledirigido. Cerrar la tapa de la batería y bloquearla
girando el botón.

d. Inserción del acumulador en un chasis On-Road

d.1

c.2

E

44 CARSON FD Monster Off-Road + On-Road

Cuanto más gires el volante, mayor será el ángulo de las
ruedas delanteras.

Cuanto más tires de la palanca del gas, más rápido irá el
automóvil radiocontrolado.

e. Emisora

Luz piloto

Interruptor

Trim de direccion

Trim de acelerador

Volante Acelerador

Izquierda

Derecha

Neutro

Marcha
adelante/dar gas

Frenar/

marcha atrás

Si el auto radiocontrolado no avanza en línea recta, se tendrá
que reajustar el equilibrado de la dirección. Deje que el auto
avance sin accionar el volante para determinar la dirección y

corregirla girando el botón de equilibrado de la dirección en
sentido opuesto al que vira el auto radiocontrolado.

f. Trim de direccion

Si el vehículo tiende

a ir a la derecha.

Si el vehículo tiende

a ir a la izquierda.

E

45CARSON FD Monster Off-Road + On-Road

Si el vehículo arranca aun sin accionar el acelerador, ajustar
la modulación de la velocidad. Girar el botón hasta llegar a la
posición en la cual las ruedas dejan de rodar.

Hacer pasar el cable de la antena a través del tubo de la
antena; fijar el tubo al vehículo RC.

g. Trim de acelerador

h. Montaje de la antena

Girar el botón para parar la
rotación de las ruedas.

ON

OFF

Antena

Interruptor

La posibilidad de elegir entre diferentes bandas de frecuencia
permite el uso contemporáneo de 6 vehículos distintos.
Dirigirse a una tienda de modelismo y preguntar por cristales

de cuarzo de repuesto. No olvidar que los cristales de cuarzo
se usan siempre de dos en dos.

i. Cambio de los cristales de cuarzo

Cristal de cuarzo

receptor

Cristal de cuarzo emisor

E

46 CARSON FD Monster Off-Road + On-Road

j. Localización de fallos

k. ¡Ahora ya puedes conducir tu CARSON FD!

Problema Causa Solución

El modelo no marcha. El interruptor del mando y/o del modelo está(n)

en “OFF”.

Encender

En el acumulador queda poca carga o no hay
acumulador en el modelo.

Colocar un acumulador cargado.

La protección contra sobrecalentamiento
ha detenido el auto debido a un fuerte
calentamiento.

Apagar el receptor. Dejar que se enfríe el vehí­culo RC una media hora.

Poca carga en el acumulador / batería Colocar un acumulador cargado o una batería

nueva.

Ningún control

Antena del mando defectuosa Sacar la antena completamente.
Otro modelo teledirigido utiliza la misma

frecuencia.

Buscar otro lugar donde no interfiera con
ningún otro vehículo.

1

2

Asegurarse de que nadie esté utilizando
la misma frecuencia en la zona donde
se va a usar el vehículo teledirigido.

Sacar completamente la antena del
mando.

4

3

Encender primero el mando y luego el
vehículo RC. Atenerse a este orden a la
hora de encender el vehículo RC.

Si se procede incorrectamente pueden
presentarse problemas.

Para examinar que el auto
radiocontrolado funciona correctamente,

colocarlo sobre una caja o un soporte. En
caso de que las ruedas siguieran girando,

reajustar el equilibrado del gas.

E

47CARSON FD Monster Off-Road + On-Road

Ahora vamos a practicar un poco. Construir
en un área libre y suficientemente extensa un

circuito automovilístico usando miniconos de
carretera (se pueden comprar aparte) o latas

vacías o lo que pueda servir. La técnica básica

cuando se maneja un vehículo RC es acelerar
en los tramos rectilíneos y frenar en las curvas.

La posibilidad de elegir entre diferentes bandas

de frecuencia permite el uso contemporáneo de
hasta 6 vehículos distintos.

Hacer marchar el vehículo sin accionar
el volante. Si el vehículo RC no marcha

en línea recta, ajustar la modulación del
volante.

Evitar un uso continuado del motor.

Después del uso, dejar que el motor se
enfríe unos treinta minutos.

Después, limpiar el vehículo teledirigido. No hacer marchar nunca el modelo en

las vías públicas ni en carreteras ya que
podría representar una fuente de peligro

para el tráfico.

Después del uso, apagar ateniéndose a la
secuencia de encendido pero al contrario.

Sacar (soltar) las baterías.

5

6

7

10

11

Art.-Nr.
7401522

8

9

E

48 CARSON FD Monster Off-Road + On-Road

l. Precauciones a la hora de usar modelos RC

12

• No usar nunca el modelo en sitios donde haya muchas per­sonas, ni en las cercanías de personas o animales, ya que
existiría peligro de causar lesiones y/o daños materiales.

• No usar nunca el modelo sobre hierba. Se puede enrollar
hierba en el eje rotante y bloquearlo causando un calenta­miento excesivo del motor.

• Usar el modelo manteniéndolo lejos de ríos, estanques o
lagos para evitar que pueda terminar en el agua.

• Asegurarse de que nadie esté utilizando la misma frecuencia
en la zona donde se va a usar el vehículo. Si dos modelos
(se trate de aeromodelos, vehículos o barquitos teledirigi­dos) usan la misma frecuencia contemporáneamente, se pu­ede perder el control y, por consiguiente, causar accidentes
incluso graves.

• Para evitar que un modelo RC se escape o, de algún modo,
se pierda el control de uno de ellos, proceder siempre en el
siguiente orden:

1. Extender completamente la antena.

2. Encender el mando.

3. Encender el modelo RC.

Proceder en orden contrario al apagar.

1. Apagar el modelo.

2. Apagar el mando.

3.Meter la antena del mando.

• No tocar nunca las ruedas ni obstaculizar su rotación.

• No usar nunca el modelo RC cuando llueva ni dejarlo que
atraviese charcos, ya que el agua puede causar problemas
técnicos.

• El motor y la batería se calientan mucho después del uso.
Manejarlos con mucho cuidado.

• Meter la antena del mando si no se está utilizando.

• Quitar la batería del modelo y del mando cuando no se están
utilizando.

• No desmontar ni el mando ni el modelo RC.

Precauciones a la hora de manejar las
baterías

Usar una batería de 9,6 V/ 600 mAh de Ni-Cd para el modelo
RC y una 6F22/ 006P (9 V) para el mando.

• No desmontar la batería ni el cargador y no cortar ningún
cable. Esto podría provocar cortocircuitos y/o daños al
producto.

• Cargar la batería con un cargador compatible ateniéndose
al procedimiento correcto descrito en las instrucciones. No
modificar el cargador ni intentar cargar la batería de manera
inadecuada.

• No recargar la batería mientras esté todavía caliente por el
uso, de lo contrario, se podría dañar. Dejar que se enfríe la
batería antes de recargarla.

• Desconectar siempre el cable de carga del modelo RC y el
enchufe eléctrico cuando no se estén usando.

• Quitar la batería del mando si no se va a usar durante un
tiempo prolongado, ya que podría haber pérdidas y dañar el
mando.

• No exponer al fuego las baterías desechadas, ya que
podrían explotar y causar accidentes incluso graves.

E

49CARSON FD Monster Off-Road + On-Road

Caro Cliente

Ci congratuliamo con lei per l’acquisto di questo modello
radio comandato CARSON,che è stato progettato secondo gli
ultimi ritrovati della tecnica. Per mantenere sempre aggiornati
i nostri prodotti ci riserviamo il diritto di effettuare qualsiasi
aggiornamento tecnico atto a migliorarne le qualità senza alcun
preavviso. Alcune caratteristiche tecniche di questo prodotto
possono perciò essere diverse da quelle illustrate in questo
manuale o sulla scatola.

Condizioni di Garanzia

Questo prodotto è garantito da CARSON, da difetti di
fabbricazione nei materiali e lavorazioni, riscontrati nel normale
utilizzo del modello, per 24 mesi dalla data di acquisto presso
un rivenditore autorizzato.

In caso di prodotto difettoso durante il periodo di garanzia,
recarsi con il prodotto e lo scontrino o ricevuta presso qualsiasi
rivenditore CARSON. CARSON a sua discrezione, provvederà
in accordo alle normative vigenti:

(a) riparare il prodotto senza addebitare nulla;
(b) sostituire il prodotto con un altro uguale o di simili

caratteristiche, o
(c) rimborsare il prezzo di acquisto.
Tutte le parti sostituite o rimborsate diventano di proprietà della

CARSON. Le parti nuove sostituite o riparate possono essere
utilizzate per il servizio di garanzia. Le parti riparate o sostituite
in garanzia sono a loro volta coperti da garanzia.

Dalla garanzia sono esclusi:

Danni o guasti causati da eventi naturali, normale usura, abusi,
incidenti, utilizzo non corretto, inosservanza delle istruzioni,
montaggio non corretto, imperizia dell’utilizzatore, mancanza
di manutenzione, fulmini o altri incidenti causati da eccesso di
voltaggio;

Tutte le riparazioni non effettuate da personale autorizzato
CARSON.

Le parti di consumo e le batterie danni estetici non funzionali
trasporto, spedizione o costi assicurativi costi di ritiro del
prodotto, installazioni, regolazioni e reinstallazioni. La garanzia
in ogni caso è applicata in conformità alle vigenti norme nello
stato dove il prodotto è stato acquistato.

Dichiarazione di conformità

Dickie-Tamiya GmbH & Co. KG dichiara che questo modello
in tutte le sue parti, radio, motore, batteria, caricabatteria, è
in regola con le SEGUENTI DIRETTIVE EUROPEE: 98/37EG
e 89/336/EWG Inoltre è conforme alle direttive 1999/5/EG
(R&TTE).

La dichiarazione originale di conformità può essere richiesta
al seguente indirizzo: Dickie-Tamiya GmbH & Co. KG •
Werkstraße 1 • D-90765 Fürth

Il prodotto che avete acquistato è alimentato da batteria
ricaricabile al Ni-MH.La batteria è riciclabile.

Alla fine del suo ciclo, in diverse nazioni e/o leggi locali,
potrebbe essere illegale introdurla nei cassonetti della
immondizia. Assicuratevi come procedure per lo smaltimento,
con il vostro locale ufficio smaltimento rifiuti.

Significato del simbolo sul prodotto, sulla confezione
o nelle istruzioni per l‘uso. Gli apparecchi elettrici
sono prodotti riciclabili e quindi, al termine del loro
ciclo di vita, non devono essere gettati tra i rifiuti
domestici! Aiutateci a tutelare l‘ambiente e a
preservare le risorse, conferendo questo apparecchio
presso i relativi centri di raccolta. Se avete domande
a questo proposito, vi consigliamo di rivolgervi

all‘ente
responsabile dello smaltimento dei rifiuti o al vostro rivenditore
specializzato.

Vi auguriamo buona fortuna e buon divertimento alla guida del
vostro modello Carson.

Prima di utilizzare il vostro nuovo modello leggete attentamente queste istruzioni!

I

I

50 CARSON FD Monster Off-Road + On-Road

Contenuti
del kit

Trasmettitore

Trasmettitore

Modello

Modello

Esempio:
Off-Road

Standard di
fornitura:

Esempio:
On-Road

Contenuto

Prefazione ................................................................................... 49

Contenuti del kit ......................................................................... 50

Misure di Sicurezza .................................................................... 51

a. Carica della batteria motore .................................................. 52

b. Inserimento della batteria del trasmettitore ......................... 52

c. Inserimento della batteria ricaricabile in un telaio

Off-Road ................................................................................. 52

d. Inserimento della batteria ricaricabile in un telaio

On-Road ................................................................................. 54

e. Trasmettitore .......................................................................... 55

f. Trim regolazione sterzo ......................................................... 55

g. Trim regolazione acceleratore ............................................... 56

h. Montaggio dell‘antenna ......................................................... 56

i. Sostituzione dei quarzi .......................................................... 56

j. Ricerca dei guasti .................................................................. 57

k. Adesso puoi partire con la tua vettura CARSON FD!!! ......... 57

l. Precauzioni per il funzionamento del modello RC ............... 58

I

51CARSON FD Monster Off-Road + On-Road

Misure di Sicurezza

Precauzioni di sicurezza e guida operativa

Un‘auto RC è un modellino radiocomandato azionato con
una speciale batteria ricaricabile da 7,2 V. È progettata
esclusivamente per uso dilettantistico e può essere utilizzata
solamente su apposite piste e aree.

Con il modellino di auto RC non è consentito trasportare merci,
persone o animali.

Per evitare errori, leggere assolutamente le istruzioni per l‘uso
prima dell‘utilizzo!

I modellini possono essere utilizzati solamente con carrozzerie
montate a regola d‘arte.

Per evitare guasti del sistema di controllo e la conseguente
marcia incontrollata del modellino, controllare che le
batterie del trasmettitore e le batterie motore siano
perfettamente cariche.

Controllare prima e dopo ogni utilizzato il corretto
assemblaggio dei modellini ed eventualmente serrare viti e
dadi.

Non iniziare a guidare prima di avere
osservato I seguenti punti:

• Le batterie del trasmettitore e della ricevente siano ben
cariche e del corretto voltaggio.

• Controllare sempre le operazioni radio prima di far partire il
modello.

• Assicuratevi che tutti servocomandi rispondano
correttamente al segnale del trasmettitore.

• Tutte le parti del modello siano in buone condizioni ed
assicuratevi della loro funzionalità .

• Dovete essere sicuri che tutte le viti siano ben strette.

• Che non ci siano altri modelli o trasmettitori nelle vicinanze
che possano causare interferenze. Accendere sempre
prima il trasmettitore per evitare reazioni incontrollate della
ricevente o percezione di segnali estranei.

• Estraete completamente l’antenna ed assicuratevi che
nessuno intorno a voi utilizzi la stessa frequenza (numero
marcato sul quarzo) e che non ci siano interferenze.
Spegnere sempre prima la ricevente e quindi il trasmettitore.

• Tenete il vostro modello lontano da cavi di alta tensione o
antenne radio.

• Non usare mai il modello durante temporali con fulmini.
Potrebbero causare malfunzionamenti elettrici – Non usare il
modello in zone umide.

• Non guidare in presenza di forte vento, pioggia o temporali

• Evitate sempre di guidare il modello in zone ristrette e
limitate o in aree popolate.

• State lontani da strade, autostrade,persone e animali.

• Scegliete un’area sufficientemente aperta e libera di ostacoli.

• Guardare continuamente il modello e non distrasi.

• La carrozzeria deve essere fissata correttamente al modello
prima dell’utilizzo.

• Fare raffreddare tutte le componenti del motore prima di
rimuovere la carrozzeria.

• Queste parti durante l’uso diventano estremamente calde e
possono causare gravi ustioni.

Assicurarsi che le batterie siano ben
cariche e del corretto voltaggio.

• Quando le batterie si stanno scaricando potreste perdere il
controllo del modello.

• Non unite mai nel trasmettitore batterie accu cariche con
batterie per metà scariche o con batterie accu di capacità
diversa.

• Non cercate di caricare batterie a secco (solo le batterie
accu sono ricaricabili).

Dopo l’utilizzo rimuovere le batterie dal modello.

Questo modello non è un giocattolo!

• I modelli radiocomandati non sono giocattoli, l’utilizzo di essi
deve essere imparato passo passo.

• I bambini sotto i 10 anni possono guidare il modello solo
sotto la supervisione di un adulto.

Guidare un modello radiocomandato è un affascinante hobby
che deve essere praticato con la necessaria cautela e rispetto.
Un modello radiocomandato può causare danni e ferite in caso
di perdita di controllo di cui l’utilizzatore è responsabile.

Cautelatevi con una sufficiente copertura assicurativa, che vi
consenta di praticare il vostro hobby in assoluta sicurezza.

Il vostro modello funzionerà bene solo se sarà tenuto in
perfetta efficienza. Utilizzare solo ricambi originali e non
montare mai parti non adatte.

La responsabilità del modello è direttamente di chi lo guida,
per cui assicurarsi prima dell’utilizzo che tutto funzioni
correttamente e che tutta la viteria sia ben stretta.

I

52 CARSON FD Monster Off-Road + On-Road

Inserire il caricabatterie a spina nella presa di corrente e
successivamente collegare la batteria motore da 9,6 V con il
cavo di carica del caricabatterie.

Accertarsi che il caricabatterie sia collegato correttamente.
La batteria ricaricabile fornita ha una capacità di 750 mAh.
Il caricabatterie a spina ha una corrente di carica di 180 mAh.
La batteria motore 9,6 V da 750 mAh sarà pertanto

completamente carica dopo circa 4 ore e ½.
Nel caso in cui venga utilizzata la batteria ricaricabile di 9,6 V

da 1300 mAh, disponibile come optional, il tempo di carica sarà
di circa 7 ore e 20 minuti.

Attenzione!!!

Non superare in alcun caso il tempo di carica, poiché la batteria
motore potrebbe subire dei danni se sovraccaricata.

Spingere la copertura della batteria nella direzione indicata e
aprirla. Inserire la batteria (prestare attenzione alla polarità).

a. Carica della batteria motore

b. Inserimento della batteria del trasmettitore

Innestare

saldamente.

I

53CARSON FD Monster Off-Road + On-Road

Ruotare la manopola sul lato inferiore del telaio nella direzione
indicata e rimuovere la copertura della batteria.

Collegare la batteria del telaio carica con l‘auto RC e come
illustrato in figura inserire nel veicolo.

Controllare di aver inserito correttamente la batteria e chiudere
la copertura della batteria.

Avvitare saldamente l‘antenna del trasmettitore.

c.1

SNAP!

b.1

Antenna trasmettitore

c. Inserimento della batteria ricaricabile in un
telaio Off-Road

I

54 CARSON FD Monster Off-Road + On-Road

Riporre il cavo e applicare la copertura della batteria.

SNAP!

Ruotare la manopola nella direzione indicata e bloccare la
copertura della batteria.

Collegare una batteria carica all‘auto RC e inserirla. Chiudere il
coperchio del vano batteria e bloccarlo ruotando la manopola.

d.1

c.2

d. Inserimento della batteria ricaricabile in un
telaio On-Road

I

55CARSON FD Monster Off-Road + On-Road

Più viene ruotato il volante, maggiore è l‘angolo di sterzata
delle ruote anteriori.

Più viene tirata la leva del gas, maggiore è la velocità dell‘auto
RC.

e. Trasmettitore

Spia di controllo

Interruttore

Trim regolazione sterzo

Trim regolazione acceleratore

Volante

Impugnatura cavo
dell‘acceleratore

Sinistra

Destra

Posizione neutra

Marcia avanti/
accelerazione

Frenata/

marcia indietro

Se l‘auto RC non avanza in linea retta, regolare l‘assetto
dello sterzo. Far avanzare l‘auto senza azionare il volante per
individuare la direzione e correggere ruotando la manopola

dell‘assetto dello sterzo nella direzione opposta a quella presa
dall‘auto RC.

f. Trim regolazione sterzo

Se l‘auto tira verso

destra.

Se l‘auto tira verso

sinistra.

I

56 CARSON FD Monster Off-Road + On-Road

Se l‘auto parte da sola, anche se l‘impugnatura del cavo
dell‘acceleratore è in posizione neutra, è necessario regolare

l‘assetto dell‘acceleratore. Ruotare la manopola finche le ruote
non sterzano più.

Infilare il cavo dell‘antenna attraverso l‘apposito tubicino e
fissarlo all‘auto RC.

g. Trim regolazione acceleratore

h. Montaggio dell‘antenna

Ruotare la manopola per
arrestare la sterzatura delle ruote.

ON

OFF

Cavo

dell‘antenna

Interruttore

La possibilità di selezione delle bande di frequenza consente
di azionare contemporaneamente 6 auto. Contattare il proprio
rivenditore di modellismo per richiedere i quarzi di ricambio.

Accertarsi che i quarzi vengano utilizzati sempre solamente a
coppie.

i. Sostituzione dei quarzi

Quarzo ricevitore

Quarzo trasmettitore

I

57CARSON FD Monster Off-Road + On-Road

j. Ricerca dei guasti

k. Adesso puoi partire con la tua vettura
CARSON FD!!!

Problema Causa Soluzione

Il modellino non parte. L‘interruttore del trasmettitore e/o il modellino

sono impostati su „OFF“ (aus).

Accendere

La batteria nel modellino è scarica o assente. Inserire la batteria carica.
La protezione contro il surriscaldamento

ha arrestato il veicolo per riscaldamento
eccessivo.

Spegnere il ricevitore. Far raffreddare l‘auto RC
per circa 30 minuti.

La batteria nel trasmettitore o nel modellino è
scarica.

Inserire una batteria nuova o ricaricata.

Assenza di controllo

Antenna del trasmettitore difettosa Estrarre completamente l‘antenna.
Un‘altro modello RC utilizza la stessa

frequenza.

Cercare un altro posto dove utilizzare il
modellino.

1

2

Accertarsi che nel proprio raggio di
azione nessun altro utilizzi la stessa
frequenza.

Estrarre completamente l‘antenna del
trasmettitore.

4

3

Accendere prima il trasmettitore poi l‘auto
RC. Rispettare la sequenza all‘accensione

dell‘auto RC.

Se non si procede correttamente
potrebbero verificarsi malfunzionamenti

dell‘auto.

Posizionare l‘auto RC su una scatola o
su un supporto per controllarne il corretto

funzionamento. Nel caso in cui le ruote
continuino a girare, regolare l‘assetto

dell‘acceleratore.

I

58 CARSON FD Monster Off-Road + On-Road

Passiamo alle esercitazioni! In un‘area ampia e

libera predisporre un circuito da corsa per l‘auto

RC posizionando sugli angoli gli appositi coni
(disponibili su richiesta), lattine vuote o simili .

La tecnica fondamentale per guidare un‘auto

radiocomandata consiste nell‘andare veloce sui
rettilinei e nel frenare sulle curve. L‘utilizzo di

bande di frequenza differenti consente di
azionare contemporaneamente fino a 6 auto.

Far avanzare l‘auto senza azionare il
volante. Se l‘auto RC non avanza in linea

retta, regolare l‘assetto dello sterzo.

Evitare l‘utilizzo continuo del motore.
Far raffreddare il motore dopo la corsa

per circa 30 minuti.

Pulire l‘auto RC dopo la corsa. Non azionare mai il modello su strade

pubbliche o vie poiché potrebbe
compromettere il traffico.

Rispettare la sequenza inversa per lo spegni-

mento dopo la corsa.

Rimuovere o scollegare le batterie.

5

6

7

10

11

Art.-Nr.
7401522

8

9

I

59CARSON FD Monster Off-Road + On-Road

l. Precauzioni per il funzionamento del modello RC

12

• Non azionare mai il modello in zone affollate, vicino o in
direzione di persone o animali per evitare danni a cose,
animali e/o persone.

• Non azionare mai il modello su prati. L’erba può attorcigliarsi
intorno agli assi e impedirne la rotazione causando il
surriscaldamento del motore.

• Non azionare mai il modello nei pressi di fiumi, stagni o laghi
per evitare che l’auto R/C cada in acqua.

• Accertarsi che nessun altro stia usando la stessa frequenza
nell’area di azionamento. L’uso della stessa frequenza allo
stesso tempo, che sia su strada, in aria o in acqua, può
causare la perdita di controllo dei modelli R/C con
conseguenti incidenti gravi.

• Per evitare una perdita di controllo del modello R/C,
procedere sempre come di seguito riportato.

1. Allungare completamente l’antenna trasmittente.

2. Accendere il radiotrasmettitore.

3. Accendere il modello R/C.

Per lo spegnimento seguire il
procedimento inverso.

1. Spegnere il modello

2. Spegnere il radiotrasmettitore

3. Ritrarre l’antenna trasmittente.

• Non toccare né ostacolare mai le ruote mentre girano.

• Non azionare mai il modello R/C nella pioggia né farlo
mai passare sopra pozzanghere poiché l’acqua può causare
anomalie di funzionamento.

• Dopo il funzionamento, il motore e la batteria diventano
molto caldi. Fare attenzione nel maneggiarli.

• Ritrarre l’antenna trasmittente se non usata.

• Rimuovere le batterie dal modello e dal radiotrasmettitore se
non usati.

• Non smontare il radiotrasmettitore né il modello RC.

Precauzioni per l’uso delle batterie

Usare una batteria Ni-Cd da 9,6 V/ 600 mAh per il modello RC e
una batteria 6F22/006P (9 V) per il radiotrasmettitore.

• Non smontare la batteria né il caricabatteria e non tagliare
i cavi delle batterie. Ciò può causare un cortocircuito e/o
danneggiare il prodotto.

• Ricaricare la batteria con il rispettivo caricabatteria
seguendo il corretto procedimento come riportato nelle
istruzioni. Non apportare modifiche al caricabatteria e non
ricaricare le batterie in modo improprio.

• Non ricaricare la batteria se ancora calda dall’uso poiché
può essere danneggiata. Prima della ricarica aspettare che
la batteria si sia raffreddata.

• Accertarsi che i cavi del caricabatteria, se non usato, siano
staccati dal modello RC e dalla presa di corrente.

• Rimuovere la batteria dal radiotrasmettitore se non lo si usa
per un periodo prolungato poiché, se lasciata all’interno a
lungo, dalla batteria può fuoriuscire del liquido a danno del
radiotrasmettitore.

• Non gettare le batterie usate nel fuoco poiché possono
esplodere causando gravi incidenti.

For Germany:

Service-Hotline:

Mo - Do 8.00 – 17.00 Uhr
Fr 8.00 – 14.30 Uhr

01805–73 33 00

12 ct/min

CARSON-Model Sport
Abt. Service
Mittlere Motsch 9
96515 Sonneberg

CARSON-Model Sport

Werkstraße 1 • D-90765 Fürth / Germany

www.carson-modelsport.de
