Carson Easy Tyrann 370 Instruction Manual
CARSON Easy Tyrann 370 · 50 050 7047
쮕
Betriebsanleitung Seite 2 - 15
Instruction Manual Page 16 - 29
RADIO CONTROLLED KOAXIAL-HELICOPTER RTF
2DCARSON Easy Tyrann 370 · 50 050 7047
Sehr geehrter Kunde
Wir beglückwünschen Sie zum Kauf Ihres CARSON RC-Modellhubschraubers, welcher nach dem heutigen Stand der Technik gefertigt
wurde.
Da wir stets um Weiterentwicklung und Verbesserung unserer
Produkte bemüht sind, behalten wir uns eine Änderung in technischer
Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor.
Aus geringfügigen Abweichungen des Ihnen vorliegenden Produktes
gegenüber Daten und Abbildungen dieser Anleitung können daher
keinerlei Ansprüche abgeleitet werden.
Diese Bedienungsanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch.
Bewahren Sie diese Anleitung zum Nachlesen auf und für die
eventuelle Weitergabe des Modells an Dritte.
Garantiebedingungen
Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten
betreffend Fehler bei der Herstellung in Bezug auf Material und
Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten
Fachhändler. Im Falle eines Defekts während der Garantiezeit bringen
Sie das Modell zusammen mit dem Kaufbeleg zu Ihrem Fachhändler.
CARSON wird nach eigener Entscheidung, falls nicht anders im Gesetz
vorgesehen:
(a) Den Defekt durch Reparatur kostenlos in Bezug auf Material und
Arbeit beheben;
(b) Das Produkt durch ein gleichartiges oder im Aufbau
ähnliches ersetzen; oder
(c) Den Kaufpreis erstatten.
Alle ersetzten Teile und Produkte, für die Ersatz geleistet wird, werden
zum Eigentum von CARSON. Im Rahmen der Garantie leistungen dürfen neue oder wiederaufbereitete Teile verwendet werden.
Auf reparierte oder ersetzte Teile gilt eine Garantie für die Restlaufzeit
der ursprünglichen Garantiefrist. Nach Ablauf der Garantiefrist vorgenommene Reparaturen oder gelieferte Ersatzteile werden in Rechnung
gestellt.
Von der Garantie ausgeschlossen sind:
• Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsanweisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall,
fehlerhafte oder außergewöhnliche Beanspruchung, fehlerhafte
Handhabung, eigenmächtige Veränderungen, Blitzschlag oder
anderer Einfluss von Hochspannung oder Strom.
• Schäden, die durch den Verlust der Kontrolle über Ihr Modell
entstehen.
• Reparaturen, die nicht durch einen autorisierten CARSON Service
durchgeführt wurden
• Verschleißteile wie etwa Sicherungen und Batterien
• Rein optische Beeinträchtigungen
• Transport-, Versand- oder Versicherungskosten
• Kosten für die Entsorgung des Produkts sowie Einrichten und vom
Service vorgenommene Einstell- und Wiedereinrichtungsarbeiten.
Durch diese Garantie erhalten Sie spezielle Rechte, darüber hinaus ist
auch eine von Land zu Land verschiedene Geltendmachung anderer
Ansprüche denkbar.
Konformitätserklärung
Hiermit erklärt CARSON MODEL-SPORT, dass sich dieses Modell einschließlich Fernsteueranlage in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der
Richtlinie 1999/5/EG (R&TTE) befindet.
Die Original-Konformitätserklärung kann angefordert werden:
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth
Tel. +49/ (0)911/ 9765 - 03
Im Lieferumfang enthalten ist ein wiederaufladbarer Li-Ion
Akku (Lithium-Ionen).
Dieser Akku ist recyclebar.
Im Lieferumfang sind Alkaline Batterien enthalten. Die
Batterien sind nicht wieder aufladbar.
Entsorgen Sie Ihre leeren Batterien/Akkus nicht im Hausmüll. Entsorgen Sie die Batterien gemäß den geltenden
Vorschriften bei den dafür vorgesehenen Sammelstellen.
Wir wünschen Ihnen viel Spaß mit Ihrem CARSON
Modellhubschrauber und jederzeit guten Flug!
Vor dem Gebrauch Ihres neuen Modells lesen Sie bitte dieses Handbuch
sorgfältig durch!
Li-Ion
3
D
CARSON Easy Tyrann 370 · 50 050 7047
• Flugfertig aufgebautes Modell
• 3,5-Kanal-Handsender 27 MHz
• Li-Ion 7,4 V/ 600 mAh
(Lithium-Ionen)
• Li-Ion-Ladegerät
• Gyro-Elektronik
• Bedienungsanleitung
• 4 Batterien
Inhalt
Lieferumfang
(Lithium-Ionen)
• 4
Ba
tter
ie
n
Vorwort .......................................................................................................................... 2
Lieferumfang ................................................................................................................ 3
Sicherheitsanweisungen ......................................................................................... 4
a. Der Helikopter mit mehr Funktionen ............................................................9
b. Hinweise zur Steuerung ...................................................................................10
c. Ground Effect .......................................................................................................11
d. Technische Daten ............................................................................................... 11

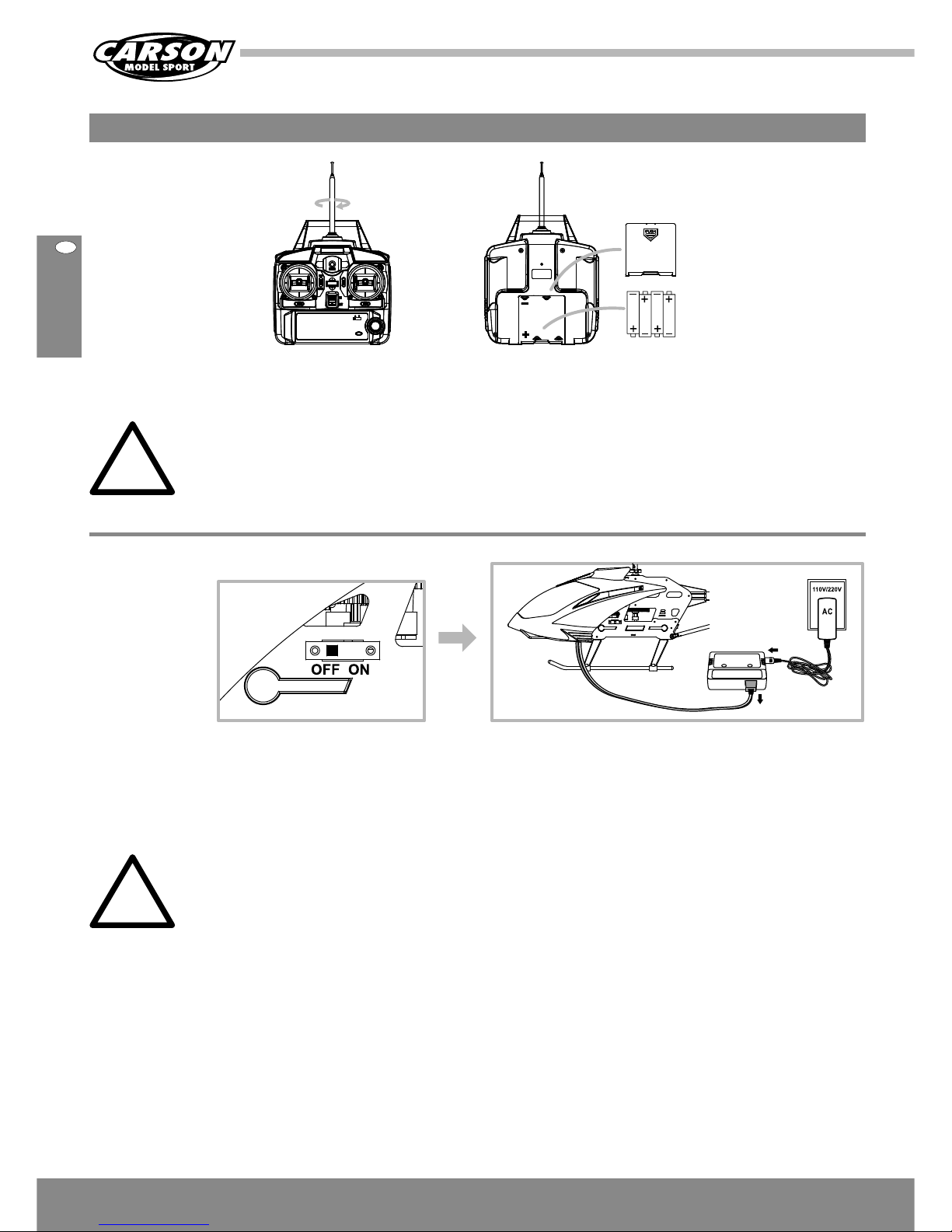

e. Vorbereitungen: Lademodus + Hinweise ..................................................12
f. Flugbetrieb ...........................................................................................................13
g. Freiflugtraining ...................................................................................................14
h. Problembehandlung .........................................................................................15

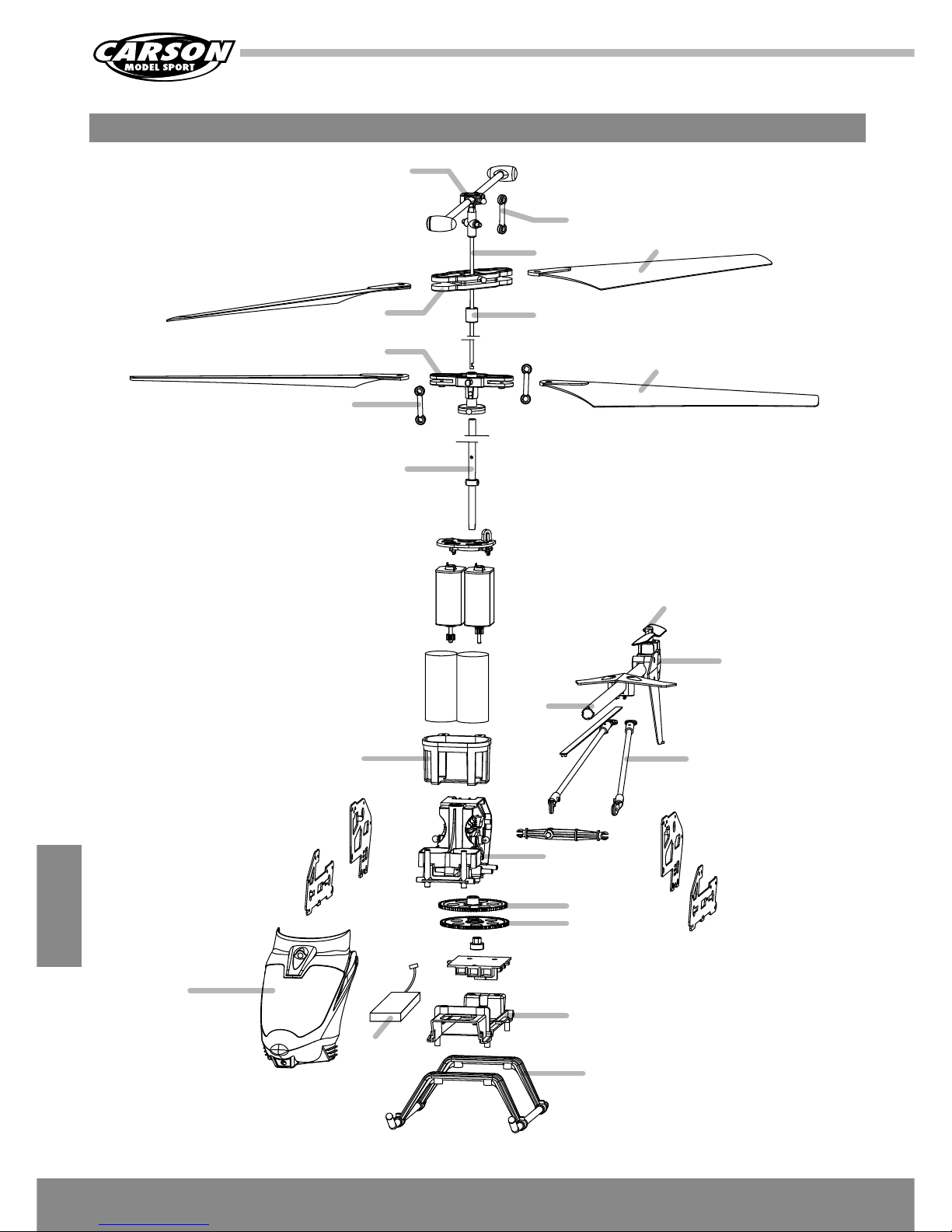

Explosionszeichnung ..............................................................................................30
Ersatzteile ....................................................................................................................31
4DCARSON Easy Tyrann 370 · 50 050 7047
Dieses Modell ist kein Spielzeug!
• Funkferngesteuerte Modelle sind kein Spielzeug. Ihre Bedienung
muss schrittweise erlernt werden.
• Kinder unter 14 Jahren sollten das Modell nur unter Aufsicht von
Erwachsenen in Betrieb nehmen.
Wenn Sie noch über keine Erfahrungen mit Flugmodellen verfügen,
wenden Sie sich an einen erfahrenen Modellpiloten oder an einen
Modellbau-Club für die ersten Flugversuche.
Das Fliegen von ferngesteuerten Modellhubschraubern ist ein
faszinierendes Hobby, das jedoch mit der nötigen Vorsicht und Rücksichtnahme betrieben werden muss.
Ein ferngesteuerter Modellhubschrauber kann in einem unkontrollierten Flugzustand erhebliche Beschädigungen und Verletzungen
verursachen, für die Sie als Betreiber haftbar sind.
Als Hersteller und Vertreiber des Modells haben wir keinen Einfluss auf
den korrekten Umgang und die korrekte Bedienung des Modells.
Vergewissern Sie sich bei Ihrer Versicherung, ob Sie beim Ausüben
Ihres Hobbys versichert sind, bzw. schließen Sie eine spezielle Modellflugversicherung ab.
Kontaktadresse ist hierfür der Deutsche Modellfliegerverband e.V.
Rochusstr. 104 – 106, 53123 Bonn.
Bewahren Sie das Modell außerhalb der Reichweite von Kleinkindern
auf. Diese könnten das Modell unabsichtlich in Betrieb setzen und
sich so Verletzungen zufügen oder Akkus und Kleinteile in den Mund
nehmen und verschlucken.
Vorbereitungen
Fliegen Sie niemals, ohne die folgenden Punkte
geprüft zu haben:
• Achten Sie auf sichtbare Beschädigungen an Modell, Fern steuerung,
Ladegerät und Akku/Batterien.
• Prüfen Sie alle Schraub- und Steckverbindungen auf exakten und
festen Sitz.
• Die Akkus müssen vollständig geladen sein.
• Überprüfen Sie das ordnungsgemäße Ansprechen der Servos auf
die Steuersignale.
• Überprüfen Sie vor dem Start die Funkreichweite.
Allgemein
• Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren
Sie sie zum Nachlesen auf.
• Machen Sie sich insbesondere mit den Hinweisen zum
Flugbetrieb vertraut.
Flugbetrieb
Das Modell ist hauptsächlich für Indoor-Flüge konzipiert, da das
geringe Eigengewicht und die bauartbedingt unstabile Fluglage das
Modell sehr empfindlich gegen Luftbewegungen machen.
Zudem sind die Komponenten nicht staub- und feuchtigkeitsgeschützt.
Fliegen Sie nicht länger als eine
Akkuladung!
Danach müssen Sie den Motor mindestens 5 Minuten abkühlen lassen.
Laden Sie dann den Akku nach. Tiefentladung ist unbedingt zu vermeiden.
Verlegen Sie den Antennendraht so, dass er nicht in bewegliche Teile
gelangen kann. Sorgen Sie für eine Zugentlastung, indem Sie den
Draht an einer Stelle mit Klebestreifen am Rumpf fixieren.
Sicherheitsanweisungen
5
D
CARSON Easy Tyrann 370 · 50 050 7047

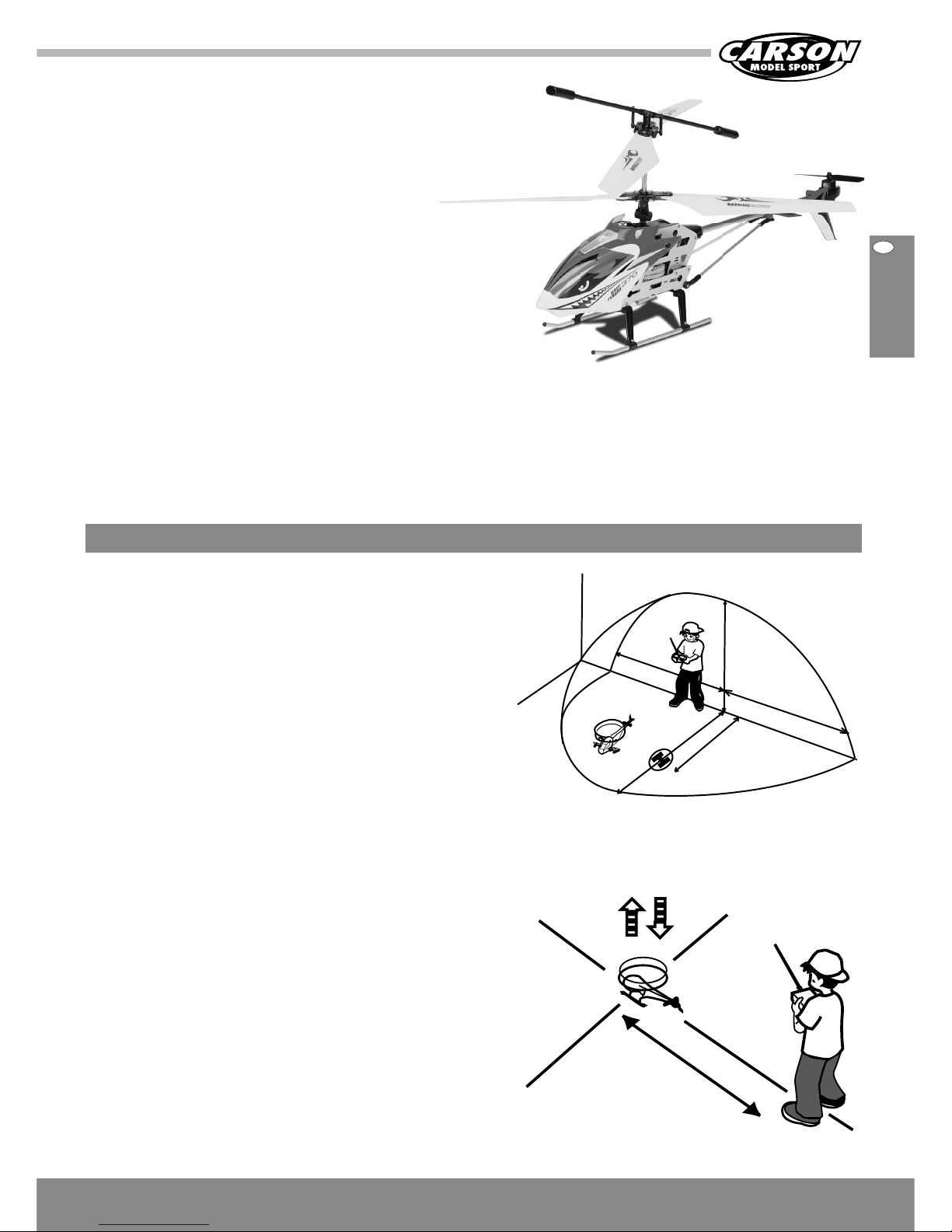

Fliegen Sie am
besten nur in
geschlossenen
Räumen
• Mit einem Freiraum von
mindestens 3 m in alle
Richtungen
• Auf glattem Untergrund
• Ohne stehende (Möbel) oder
bewegte Hindernisse
(Personen, Tiere)
• In Räumen ohne Zugluft
Wenn Sie im Freien
fliegen wollen,
tun Sie dies
• Nur bei Windstille
• Mindestens 3 km von dem
nächsten offiziellen Modell flugplatz entfernt,
andernfalls müssen Sie eine Frequenz absprache
treffen.
Fliegen Sie nicht
• Wenn Sie übermüdet oder anderweitig in Ihrer
Reaktions fähigkeit beeinträchtigt sind.
• Bei Windstärke 1 oder höher
• In der Nähe von Hochspannungsleitungen oder
Funkmasten, oder bei Gewitter! Atmosphärische
Störungen können die Signale Ihres Fernsteuersenders beeinflussen.
• In der Nähe von Hindernissen wie Gebäuden,
Möbeln, Personen und Tieren
• Auf öffentlichen Verkehrsflächen
6DCARSON Easy Tyrann 370 · 50 050 7047
Rotor
• Beschädigte Rotorblätter müssen ausgetauscht werden!
Unterlassen Sie Reparaturversuche!
• Halten Sie sich von den Rotoren fern, sobald der Akku
angeschlossen ist.
• Vermeiden Sie den Aufenthalt in der Rotationsebene der Rotoren.
Betreiben Sie das Modell nicht im Sitzen, um bei Bedarf schnell aus
dem Gefahrenbereich gelangen zu können.
Ziehen Sie die Halteschrauben der Rotorblätter nur so fest an, dass
diese sich im Betrieb durch die Fliehkraft von selbst um 180° zueinander ausrichten können.
Ladegerät
Verwenden Sie ausschließlich das
beigefügte Ladegerät.
• Betreiben Sie das Ladegerät nur auf schwer entflammbaren Untergründen und
• Legen Sie auch den Akku während des Ladens auf eine nicht entflammbare Unterlage.
• Sorgen Sie für ausreichende Belüftung des Ladegerätes während
des Ladens.
• Lassen Sie das Ladegerät während des Ladevorganges niemals
unbeaufsichtigt.
• Laden Sie nur Akkus gleicher Bauart und Kapazität.
• Achten Sie beim Laden der Akkus auf die richtige Polarität.
Setzen Sie das Ladegerät, die Akkus und
das Modell niemals widrigen Umgebungsbedingungen aus!
Diese sind z. B.:
• Nässe, zu hohe Luftfeuchtigkeit (> 75 % rel., kondensierend)
Fassen Sie das Ladegerät auch nicht mit nassen Händen an.
• Betreiben Sie das Ladegerät niemals gleich dann, wenn es von einer
kalten in eine warme Umgebung gebracht wird.
Das dabei entstehende Kondenswasser kann das Gerät zerstören.
Lassen Sie das Gerät unverbunden auf Temperatur kommen.
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel, Benzine
• Zu hohe Umgebungstemperaturen (> ca. +40°C), direkte
Sonneneinstrahlung
• Offenes Feuer, Zündquellen
• Mechanische Belastungen wie Stöße, Vibrationen
• Starke Verschmutzung
• Starke elektromagnetische Felder (Motoren oder Transformatoren)
bzw. elektrostatische Feldern (Aufladungen)
• Sendeanlagen (Funktelefone, Sendeanlagen für Modellbau usw.)
Die einfallende Senderabstrahlung kann zur Störung des Ladebetriebs bzw. zur Zerstörung des Ladegerätes und damit auch des
Akkus führen.
Lassen Sie das Ladegerät zwischen den Ladevorgängen abkühlen. Trennen Sie das Ladegerät
vom Netz, wenn der Ladevorgang beendet ist.
Ein defektes Ladegerät darf nicht mehr verwendet werden.
Wenn anzunehmen ist, daß das Gerät defekt ist, also wenn
• Das Gerät sichtbare Beschädigungen aufweist,
• Das Gerät nicht mehr arbeitet und
• Nach längerer Lagerung unter ungünstigen Verhältnissen oder
• Nach schweren Transportbeanspruchungen, dann ist es umgehend
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern.
Entsorgen Sie das unbrauchbar gewordene (irreparable) Ladegerät
gemäß den geltenden gesetzlichen Vorschriften.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Ladegerätes nicht gestattet.
7
D
CARSON Easy Tyrann 370 · 50 050 7047
Hinweis
• Trocken-Batterien sind nicht wiederaufladbar.
• Wiederaufladbare Akkus müssen vor dem Aufladen aus dem Modell
genommen werden.
• Laden nur unter Aufsicht eines Erwachsenen.
• Akkus/ Batterien nur mit dem richtigen Pol einlegen.
• Leere Batterien/Akkus immer nach Gebrauch aus dem Modell
entfernen.
• Die Anschlusskabel dürfen nicht kurzgeschlossen werden.
• Bitte überprüfen Sie regelmäßig die Elektronik oder Akkus,
Ladegerät, Anschlussstecker, Kabel, Gehäuse und andere Teile auf
Schäden.
Lithium-Ionen Akku
Verwenden Sie den beigefügten Akku ausschließlich für dieses Modell.
Verwenden Sie auch als Ersatzakku nur ein Originalteil.
• Laden Sie den Akku ausschließlich außerhalb des Modells und fern
von leicht entflammbaren Materialien! Es ist normal, dass sich der
Akku beim Laden erwärmt.
• Akku nicht überladen oder tiefentladen! Beides kann zum Austreten
von Elektrolyten und zur Selbstentzündung führen.
• Mischen Sie niemals volle mit halbleeren Akkus / Batterien oder
Akkus unterschiedlicher Kapazität.
• Laden Sie den Li-Ion-Akku mindestens alle 6 Monate, um Tiefentladung zu verhindern.
• Ziehen Sie den geladenen Akku vom Ladegerät ab, um eine Selbstentladung zu vermeiden.
• Entfernen sie den Akku, wenn Sie das Modell längere Zeit nicht
benutzen wollen.
Defekte/nicht mehr aufladbare Akkus sind dem Sondermüll (Sammelstellen) zuzuführen.
Eine Entsorgung über den Hausmüll ist untersagt!
Die Akkus dürfen nicht
• In Flüssigkeit getaucht,
• Ins Feuer geworfen oder hohen Temperaturen sowie
• Mechanischen Belastungen ausgesetzt oder
• Auseinandergenommen/ beschädigt werden
• Kurzgeschlossen werden.
Wenn Sie während des Gebrauchs, der Ladung, oder der Lagerung
des Akkus einen Geruch wahrnehmen, eine Verfärbung, übermäßige
Erhitzung, eine Deformation oder andere Auffälligkeiten bemerken:
• Stecken Sie den Akku vom Ladegerät ab
• Trennen Sie den Akku vom Verbraucher
• Benutzen Sie den Akku nicht mehr.
Wenn Elektrolyt ausläuft:
• Vermeiden Sie den Kontakt mit Augen und Haut!
• Waschen Sie die betroffenen Stellen sofort mit klarem Wasser ab
und
• Suchen Sie einen Arzt auf.
8DCARSON Easy Tyrann 370 · 50 050 7047
Sicherheitshinweise für Lithium-Ionen
Akkumulatoren
1. Der Akku darf weder auseinandergebaut noch umgebaut werden.
2. Verwenden Sie den Akku nicht in der Nähe von Feuer, Öfen oder
anderen beheizten Stellen (über 80°C).
3. Tauchen Sie den Akku nicht in Wasser oder setzen ihn
anderer Feuchtigkeit aus.
4. Laden Sie den Akku nicht in der Nähe von Feuer oder unter
direkter Sonneneinstrahlung auf.
5. Verwenden Sie nur das spezifizierte Ladegerät und befolgen Sie
die Ladehinweise.
6. Treiben Sie keine Nägel in den Akku, traktieren ihn mit einem
Hammer oder treten auf ihn.
7. Setzen Sie den Akku keinem äußeren Druck aus oder werfen ihn.
8. Verwenden Sie keine beschädigten oder deformierten Akkus.
9. Löten Sie nicht direkt am Akku.
10. Den Akku weder verpolen noch zu stark entladen.
11.
Achten Sie beim Laden und Entladen auf die richtige Polarität.
12. Verbinden Sie den Akku nicht mit einer Steckdose oder dem
Zigarettenanzünder im Auto.
13. Verwenden Sie den Akku nur für Geräte, die auch dafür vorgesehen sind.
14. Vermeiden Sie direkten Kontakt mit undichten Akkus.
15. Halten Sie den Akku von Kleinkindern fern.
16. Laden Sie den Akku nicht länger als angegeben auf.
17. Platzieren Sie den Akku nicht in einer Mikrowelle oder einem
Druckbehälter.
18. Verwenden Sie keine undichten Akkus in der Nähe von offenen
Feuerstellen.
19. Setzen Sie den Akku keiner direkten Sonneneinstrahlung aus oder
verwenden ihn unter dieser (oder im erhitzten Modell).
20. Verwenden Sie den Akku nicht in Umgebungen, in denen sich
statische Elektrizität bildet oder bilden kann, da dadurch der
Schutzkreislauf beschädigt werden kann.
21. Der Akku kann innerhalb einer Temperaturspanne von
0°C bis 45°C geladen werden. Vermeiden Sie einen Lade vorgang
außerhalb der vorgegebenen Spanne.
22. Sollte der Akku vor dem ersten Gebrauch Rost aufweisen,
verdächtig riechen oder auf andere Weise ungewöhnlich
erscheinen, verwenden Sie ihn nicht und bringen Sie ihn zurück
in das Geschäft, in dem Sie ihn gekauft haben.
23. Wenn Kinder den Akku verwenden, sollten sie vorab von ihren
Eltern über den richtigen Gebrauch laut Bedienungsanleitung
belehrt werden. Achten Sie darauf, dass sich die Kinder an Ihre
Anweisungen halten.
24. Halten Sie den Akku von Kindern fern und achten Sie darauf, dass
diese den Akku nicht aus dem Ladegerät entfernen können.
25. Sollte etwas von der im Akku enthaltenen Chemikalie auf Haut
oder Kleidung kommen, waschen Sie diese umgehend mit klarem
Wasser ab, um Hautreizungen zu vermeiden.
26. Laden Sie den Akku niemals auf einem Teppichboden, da dies zu
Bränden führen kann.
27. Verwenden Sie den Akku nicht für nicht spezifiziertes Equipment
oder andere Zwecke.
28. Berühren Sie den Akku nicht, wenn dieser undicht ist. Wenn Sie
den Akku anfassen, sollten Sie Ihre Hände sofort waschen.
29. Verwenden Sie keine Akkus, die aufgequollen oder beschädigt
sind.
30. Laden Sie den Akku niemals unbeaufsichtigt.
g
9
D
CARSON Easy Tyrann 370 · 50 050 7047
Kein Schrauben und Basteln mehr!!! Der Spaß beginnt sofort aus der
Packung. Schon nach kurzer Zeit wird aus dir ein richtiger Heli-Pilot!
Bei absoluter Windstille kann auch draußen geflogen werden. Mit dem
mitgelieferten Li-Ion Akku sind Flugzeiten von 8 Minuten zu erreichen.
Features:
• Extrem stabile Flugeigenschaften
• Komplett flugfertig aufgebaut
• Mit professioneller 3,5-Kanal 27 MHz Fernsteueranlage
• Inkl. Gyro (Stabilisations-Funktion)
• Inkl. Li-Ion-Akku 7.4 V/ 600 mAh (Lithium-Ionen) und Li-Ion Balance
Ladegerät
a. Der Helikopter mit mehr Funktionen
Stabilisator
Rotorblatt
Heckrotor
Rotorblatt
Rotorblatt
Rotorblatthalter
Leitwerk
Landegestell
Rotorwelle
Kabine
10DCARSON Easy Tyrann 370 · 50 050 7047
b. Hinweise zur Steuerung
Drück den Steuerknüppel seitwärts nach links um den
Heli gegen den Uhrzeigersinn drehen zu lassen.
Ziehe den rechten Steuerknüppel nach hinten um rückwärts zu fliegen.
Drücke den rechten Steuerknüppel nach vorne um vorwärts zu fliegen.
Trimmung
Wenn der Helikopter in eine Richtung
wegdreht, kann per Trimmung nachjustiert werden, so dass der Helikopter
gerade in der Luft stehen bleibt.
Drücke den Steuerknüppel nach rechts für drehen
im Uhrzeigersinn.
Wenn der rechte Knüppel nach oben
gedrückt wird, steigt das Modell.
Wenn der Knüppel wieder sanft nach
unten geschoben wird, sinkt das Modell
wieder.
Frequenzschalter
Wenn zwei Helis
gleichzeitig fliegen
wollen, müssen diese
auf unterschiedlicher
Frequenz betrieben
werden.
Turbo Button
Der Heli kann durch
betätigen des
Turbo-Button’s vom
Beginner-Modus
auf Master-Modus
umgestellt werden.
Im Mastermodus läßt
sich der Heli agiler +
schneller fliegen.
Links drehen Vorwärts
Drehen
Rückwärts
Steigen
Sinken
Rechts drehen
11
D
CARSON Easy Tyrann 370 · 50 050 7047
ACHTUNG!
Bis zu einer Höhe von ca. 30cm befindet sich
das Modell im Einflussbereich der Luftverwirbelungen durch die eigenen Rotoren.
Dieser „Ground Effect“ erleichtert zum Einen das Abheben des
Helikopters, da die von den Rotoren nach unten gedrückte Luft den
Helikopter vom Boden abstößt.
In unmittelbarer Bodennähe kehrt sich dieser Effekt aber um, da nun
die seitlich vom Helikopter wegströmende Luft einen Unterdruck
erzeugt und das Modell sich förmlich am Boden ansaugt. Dies kann zu
einem unsanften Aufsetzen führen.
Aus diesem Grund ist das Flugverhalten des Modells in geringer Höhe
eher instabil. Wenn Ihnen das unruhige Flugverhalten Schwierigkeiten
bereitet, steigern Sie die Flughöhe allmählich.
c. Ground Effect
d. Technische Daten
Hauptrotordurchmesser 370 mm
Länge 400 mm
Höhe 200 mm
Gewicht 265 g
Ladegerät „Li-Ion“
Eingang: 230 V/ AC, 50 Hz
Ausgang: 500 mA
Loading...
