CV-10 Chassis

CV-10 NEW GENERATION

Sehr geehrter Kunde

Wir beglückwünschen Sie zum Kauf Ihres CARSON RC-Modell autos, das nach dem heutigen Stand der Technik gefertigt wurde.

Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemüht sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor.

Aus geringfügigen Abweichungen des Ihnen vorliegenden Produktes gegenüber Daten und Abbildungen dieser Anleitung können daher keinerlei Ansprüche abgeleitet werden.

Diese Bedienungs- und Montageanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch. Bewahren Sie diese Anleitung zum Nachlesen und für die even tuelle Weitergabe des Modells an Dritte auf.

Garantiebedingungen

Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten betreffend Fehler bei der Herstellung in Bezug auf Material und Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten Fachhändler. Im Falle eines Defekts während der Garantiezeit bringen Sie das Modell zusammen mit dem Kaufbeleg zu Ihrem Fachhändler.

CARSON wird nach eigener Entscheidung, falls nicht anders im Gesetz vorgesehen:

(a) Den Defekt durch Reparatur kostenlos in Bezug auf Material und

Arbeit beheben;

(b) Das Produkt durch ein gleichartiges oder im Aufbau

ähnliches ersetzen; oder (c) Den Kaufpreis erstatten. Alle ersetzten Teile und Produkte, für die Ersatz geleistet wird, werden

zum Eigentum von CARSON. Im Rahmen der Garantie leistungen dürfen neue oder wiederaufbereitete Teile verwendet werden.

Auf reparierte oder ersetzte Teile gilt eine Garantie für die Restlaufzeit der ursprünglichen Garantiefrist. Nach Ablauf der Garantiefrist vorgenommene Reparaturen oder gelieferte Ersatzteile werden in Rechnung gestellt.

Von der Garantie ausgeschlossen sind:

• Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsanweisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall, fehlerhafte oder außergewöhnliche Beanspruchung, fehlerhafte Handhabung, eigenmächtige Veränderungen, Blitzschlag oder anderer Einfluss von Hochspannung oder Strom.

• Schäden, die durch den Verlust der Kontrolle über Ihr Fahrzeug entstehen.

• Reparaturen, die nicht durch einen autorisierten CARSON Service durchgeführt wurden

• Verschleißteile wie etwa Sicherungen und Batterien

• Rein optische Beeinträchtigungen

• Transport-, Versand- oder Versicherungskosten

• Kosten für die Entsorgung des Produkts sowie Einrichten und vom Service vorgenommene Einstell- und Wiedereinrichtungsarbeiten.

Durch diese Garantie erhalten Sie spezielle Rechte, darüber hinaus ist auch eine von Land zu Land verschiedene Geltendmachung anderer Ansprüche denkbar.

Konformitätserklärung

Hiermit erklärt Dickie-Tamiya GmbH & Co. KG, dass sich dieses Modell einschließlich Fernsteueranlage in Übereinstimmung mit den grundlegenden Anforderungen folgender EG-Richtlinien: 98/37EG für Maschinen und 89/336/EWG über die elektro magnetische Verträglichkeit und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE) befindet.

Die Original-Konformitätserklärung kann angefordert werden: Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth •

Germany

Bedeutung des Symbols auf dem Produkt, der Verpackung oder Gebrauchsanleitung: Elektrogeräte sind Wertstoffe und gehören am Ende der Laufzeit nicht in den Hausmüll! Helfen Sie uns bei Umweltschutz und Recourcenschonung und geben Sie dieses Gerät bei den entsprechenden Rücknahmestellen ab. Fragen dazu beanwortet Ihnen die für Abfallbeseitigung zuständige Organisation oder Ihr Fachhändler.

Wir wünschen Ihnen viel Spaß mit Ihrem CARSON Modellauto und jederzeit gute Fahrt!

Vor dem Gebrauch Ihres neuen Modells lesen Sie bitte dieses Handbuch sorgfältig durch!

3CV-10 NEW GENERATION

Inhalt

Sender

(nur bei RTR-Version)

Chassis

nder sion

)

Lieferumfang

Vorwort .......................................................................................................................... 2

Lieferumfang ................................................................................................................ 3

Sicherheitsanweisungen ......................................................................................... 4

Zum Betreiben des Motors erforderliches Zubehör ...................................... 5

Für den Zusammenbau erforderliches Werkzeug .......................................... 6

a. Ihre Fernsteuerung .............................................................................................. 6

b. Chassis ...................................................................................................................... 7

c. Einlegen der Empfängerbatterien ................................................................. 7

d. Funktionstest .........................................................................................................8

e. Letzte Vorbereitungen........................................................................................8

f. Es kann losgehen... fast! .....................................................................................9

g. Einschalten der RC-Anlage..............................................................................10

h. Steuern des Modells ..........................................................................................10

i. Wechseln der Sendefrequenz ........................................................................11

j. Wartung und Pflege ..........................................................................................11

k. Problembehandlung .........................................................................................12

Montageanleitung ...................................................................................................62

Ersatzteile ....................................................................................................................78

3,0 cm

Motor ............................................................................................................82

2,5 cm

Motor.............................................................................................................84

Setup Sheet ................................................................................................................86

CV-10 NEW GENERATION

Sicherheitsanweisungen

Dieses Modell ist kein Spielzeug!

• Funkferngesteuerte Modelle sind kein Spielzeug, Ihre Bedienung muss schrittweise erlernt werden.

• Kinder unter 14 Jahren sollten das Modell nur unter Aufsicht von Erwachsenen in Betrieb nehmen.

Das Fahren von ferngesteuerten Autos ist ein faszinierendes Hobby, das jedoch mit der nötigen Vorsicht und Rücksichtnahme betrieben werden muss. Ein ferngesteuertes Modell auto, das ein beachtliches Gewicht aufweist und eine sehr hohe Ge schwindig keit erreicht, kann in einem unkontrollierten Fahr zu stand er heb liche Beschädigungen und Verletzungen verursachen, für die Sie als Betreiber haftbar sind.

Vergewissern Sie sich bei Ihrer Versicherung, ob Sie beim Aus üben Ihres Hobbys versichert sind. Nur ein einwandfrei zu sam men gebautes Modell wird erwartungsgemäß funktionieren und reagieren.

Improvisieren Sie niemals mit untauglichen Hilfs mitteln, sondern verwenden Sie im Bedarfsfall nur Originalersatzteile. Auch bei einem vormontierten Modell soll ten Sie alle Verbindungen auf exakten und festen Sitz kontrollieren.

Fahren Sie niemals, ohne sich von den folgenden Punkten überzeugt zu haben:

• Empfängerakku und Senderakku müssen vollständig geladen sein.

• Überprüfen Sie vor dem Start die Funkreichweite.

• Überprüfen Sie das ordnungsgemäße Ansprechen der Servos auf die Steuersignale.

• Alle Funktionsteile des Fahrzeugs sind in einwandfreiem Zustand und überprüft.

• Sämtliche Schrauben sind auf festen Sitz überprüft.

• Es ist kein RC- oder anderer Sender in der Nähe in Betrieb, der Funkstörungen verursachen könnte. Störsignale auf gleicher Frequenz können bewirken, dass Sie die Kontrolle über Ihr Modell verlieren. Schalten Sie immer zuerst den Sender ein, um zu vermeiden, dass der Empfänger unkontrolliert auf ein fremdes Funksignal reagiert.

• Ziehen Sie die Senderantenne immer vollständig heraus. Bei gleichzeitigem Betrieb mehrerer Fahrzeuge darf das Modell nur auf einer freien Frequenz betrieben werden. Schalten Sie nach Beendigung des Fahrbetriebes zuerst den Empfänger, dann den Sender aus.

• Fahren Sie auch nicht unter Hochspannungsleitungen oder Funkmasten oder bei Gewitter!

• Atmosphärische Störungen können die Signale Ihres Fernsteuersenders beeinflussen.

• Die Elektrik des Modells ist nicht wasserdicht. Fahren Sie deshalb nicht bei Regen, Schnee, durch Pfützen oder nasses Gras.

• Das ferngesteuerte Modell darf nur auf geeignetem Gelände und nicht auf öffentlichen Vekehrsflächen betrieben werden.

• Nicht in der Nähe von Personen und Tieren fahren!

• Fahren Sie nicht, wenn sie übermüdet oder anderweitig in Ihrer Reaktionsfähigkeit beeinträchtigt sind.

• Halten Sie immer direkten Sichtkontakt zum Modell.

• Fahren Sie das Modell nur mit ordnungsgemäß angebrachter Karosserie.

• Regelmäßige Wartung und Pflege ist für erstklassige Fahr leistung notwendig.

• Das Modell hat Teile, die sich im Betrieb erhitzen, z.B. die Ober seite des Motors, die Abgasanlage, das Metallgetriebe und vieles mehr. Die Berührung dieser Teile während des Betriebs kann zu Verletzungen führen.

Achten Sie auf Ladezustandsanzeige Ihres Senders.

• Mit halbleeren Akkus können Sie die Kontrolle über das Modell verlieren.

• Mischen Sie im Sender niemals volle Akkus / Batterien mit halbleeren oder Akkus unterschiedlicher Kapazität.

• Versuchen Sie nie, Trockenbatterien zu laden (nur Akkus sind aufladbar).

Bei längerem Nichtgebrauch ist der Empfängerakku unbedingt zu

entfernen.

Sicherheitsanweisung und bestimmungsgemäße Verwendung

Ein Verbrenner-RC-Modellauto ist ein ferngesteuertes, mit spe ziel lem Modellkraftstoff betriebenes Modellauto. Es ist aus schließlich für Hobbyzwecke ausgelegt und darf nur auf dafür vorgesehenen Bahnen und Plätzen, nicht in geschlossenen Räumen gefahren werden.

Mit einem Verbrenner-RC-Modellauto dürfen keine Güter, Per sonen oder Tiere transportiert werden.

Um Bedienungsfehler zu vermeiden, muss vor der Benutzung unbedingt die Gebrauchsanweisung gelesen werden!

Modellautos dürfen nur mit einer Karosserie, die ordnungs gemäß angebracht ist, betrieben werden.

Vor dem Abnehmen der Karosserie den Motor abkühlen lassen, da Kühlkopf und Auspuff im Betrieb heiß werden.

Das Modell darf nicht dauerhaft in unmittelbarer Nähe von Personen betrieben werden, da unter Umständen Gehörschäden auftreten können.

Um zu vermeiden, dass das Modell mit Störungen im Steuerungssystem und dadurch unkontrolliert fährt, sind die Batterien des Senders und des Empfängers auf einwandfreien Ladezustand hin zu überprüfen.

Die korrekte Montage der Modellautos muss stets vor und nach jeder Fahrt überprüft werden, gegebenenfalls Schrauben und Muttern nachziehen.

Die Tankanlage muss vor jedem Gebrauch auf Dichtheit geprüft werden. Der Tankdeckel muss stets dicht verschlossen sein.

5CV-10 NEW GENERATION

Bezeichnung Motorart Kraftstoffart Temperatur

50 090 5006 Glühkerze Rossi R2 heiß 2 - 3,5 ccm ohne Nitro +0° - +15C°

50 090 5007 Glühkerze Rossi R3 medium 3,5 - 6 ccm ohne Nitro -2° - +18C° 50 090 5008 Glühkerze Rossi R4 kalt 6 - 10 ccm ohne Nitro -5° - +20C° 50 090 5009 Glühkerze Rossi R5 extra 3,5 - 10 ccm 10% Nitro -7° - +22° 50 090 5010 Glühkerze Rossi R6 kalt universal 10-13% Nitro +10° - +25° 50 090 5011 Glühkerze Rossi R7 kalt universal 13-15% Nitro +15° - +30° 50 090 5012 Glühkerze Rossi R8 extra kalt universal 13-15% Nitro +20° - +40°

Zum Betreiben des Motors erforderliches Zubehör

Kraftstoff füllflasche

50 001 3330

Kraftstoff

Glühkerzenstecker 50 090 5042

Liter Nitromethan N

Verwendung

1,0 10% 50 090 5052 Einlaufen/

Beginner

1,0 16% 50 090 5053

Normal 2,5 16% 50 090 5054 Normal 1,0 25% 50 090 5055 Race 2,5 25% 50 090 5056 Race

CARSON-Kraftstoffe werden empfohlen

Nitroset 50 090 5072

CARSON-ROSSI Glühkerzen

Für den Sender werden 8 Stück AA Batterien/ Akkus benötigt.

After Run Öl Luftfilteröl 50 090 5044 50 003 2648

Bezüglich des Kraftstoffes bitte folgendes beachten:

• Unter Verschluss und für Kinder und Tiere unzugänglich aufbewahren

• Behälter dicht geschlossen halten

• Behälter an einem gut belüfteten Ort aufbewahren

• Von Zündquellen fernhalten – Nicht rauchen

• Nicht verschlucken und Berührung mit der Haut vermeiden

Kraftstoffreste und -behälter müssen als Sondermüll beseitigt werden. Bei Unfall oder Unwohlsein sofort den Arzt hinzuziehen (wenn möglich

das Etikett des Kraftstoffs vorzeigen).

Zum Schluss

Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie irgendwelche Arbeiten beginnen.

Nach jeder Fahrt sollten Sie die wichtigsten Bauteile und Verbindungen überprüfen. Eine einzige gelockerte Schraube kann ausreichen, um Ihr Modell in eine gefährliche Situation geraten zu lassen! Warten Sie Ihr Modell regelmäßig und wechseln Sie defekte oder abgenutzte Bauteile gegen Original-Ersatzteile aus.

Wir wünschen Ihnen viel Spaß mit Ihrem CARSON-Modellauto und jederzeit gute Fahrt!

CV-10 NEW GENERATION

Für den Zusammenbau erforderliches Werkzeug

Schere 30 001 3305Spitzzange 30 007 4034

Seitenschneider 30 007 4035

Modellbaumesser 30 007 4053

Kreuzschlüssel 30 001 3118Kreuzschlitz-Schraubendreher (klein und groß) und Inbusschlüssel 1,5/ 2 / 2,5 mm 30 007 4023

Sekundenkleber 30 005 3339

Bitte lesen Sie die, Ihrem RC-System beiliegende Anleitung, genau durch.

Vor dem Einbau müssen die Servos in Mittelstellung gebracht werden. Dazu schalten Sie bitte den betriebsbereiten Sender und Empfänger ein. Stellen Sie die Trimmhebel am Sender auf Mittelstellung. Jetzt schalten Sie den Empfänger und dann den Sender aus. Die Servos sind jetzt für den Einbau genau auf Neutralstellung.

Empfängerantenne

Empfängerbatterien

Gasservo

Lenkservo

Schalter

a. Ihre Fernsteuerung (nur bei RTR-Version)

Pinzette 30 007 4003

sion

)

Sender

7CV-10 NEW GENERATION

Empfängerbox

Motor

Vorderreifen

Vorderer Stoßdämpfer

Chassis

Hinterer Stoßdämpfer

Hinterreifen

Lenkservo

Tank

Auspuff

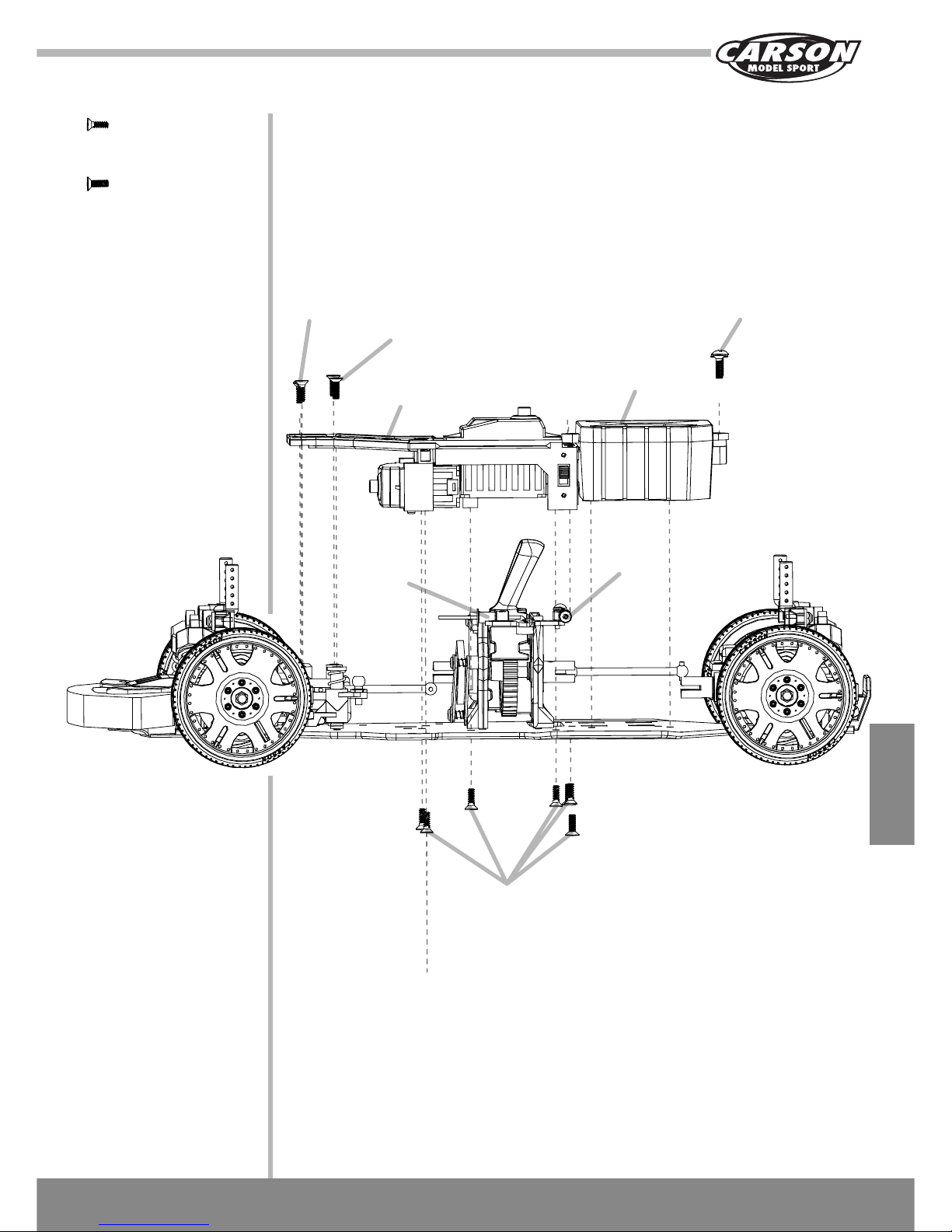

c. Einlegen der Empfängerbatterien

Legen Sie vier „AA“ Batterien in die Batteriehalterung des Empfängers ein (siehe Bild 1). Achten Sie auf die korrekte Polung. Verbinden Sie dann den Akku mit dem zugehörigen Stecker zum Empfänger. Schwarz muss mit schwarz und rot mit rot verbunden werden. Schließen Sie dann das Batteriefach mit der zugehörigen Abdeckung.

Insider Tipp:

Benutzen Sie wiederaufladbare Batterien. Diese halten länger und sind auf längere Sicht gesehen billiger. Ersetzten Sie die vier „AA“ Batterien durch unseren NiMh 6 V/ 1100 mAh Akkupack (No 50 060 8036 JR).

b. Chassis

Bild 1

Gasservo

Luftfilter

CV-10 NEW GENERATION

Schalten Sie immer zuerst die Fernbedienung ein, bevor Sie Ihr Auto einschalten. Nun können Sie Ihr Auto einschalten, indem Sie den EIN/ AUS-Schalter am Auto betätigen. Hinweis: Überprüfen Sie immer die Einstellung Ihrer Fernbedienung, vor der Benutzung Ihres Autos.

Überprüfen Sie bitte, ob die Lenkung zentriert ist. Sollte dies nicht der Fall sein, benutzen Sie den ST-Trimm-Knopf links neben dem Lenkrad. Die Drehung nach links sollte das Auto nach links fahren lassen, eine Rechtsdrehung nach rechts.

Nun muss der Vergaser in die Neutralstellung gebracht werden. Entfernen Sie den Luftfilter vom Vergaser.

Im Vergaserhals muß ein Spalt von ca. 1 - 1,5 mm zu sehen sein (siehe Bild 2). Sollte der Spalt größer sein, kann es sein, dass der Motor mit zu hoher Drehzahl läuft. Dies kann dazu führen, dass die Bremsen und/ oder die Kupplungsbeläge vorzeitig ab ge nutzt werden und es erschwert das Fahren des Autos.

Benutzen Sie den TH-Trimm (siehe Bild 3) um den Servoarm, wenn nötig, in die neutrale Position zu bringen. In der Neutralposition sollten die Bremsen nicht schleifen. Die Einstellung erfolgt mit einem 1,5 mm

- Inbusschlüssel über einen Stellring am Bremsgestänge. Wenn Sie mit den Einstellungen zufrieden sind, bringen Sie den Luftfilter wieder an.

1 - 1,5 mm

TH-Trimm

Bild 3

d. Funktionstest

e. Letzte Vorbereitungen...

Stecken Sie die Kraftstoff-Flasche zusammen. Drücken Sie diese zusammen und stecken Sie die Spitze in einen Kanister mit Nitro Autokraftstoff. Lassen Sie langsam mit dem Druck nach und die Flasche füllt sich von selbst. Danach, drücken Sie langsam die Flasche zusammen um den Benzintank Ihres Autos aufzufüllen.

Insider Tipp 1:

Der Kraftstoff hält sich länger, wenn Sie diesen an einem kalten, dunklen und trockenen Platz aufbewahren.

Insider Tipp 2:

Lassen Sie den Glühkerzenstecker niemals länger als 10 Sekunden am Motor angeschlossen. Wenn Sie diesen zu lange benutzen, kann dies dazu führen, dass die Glühkerze vorzeitig durchbrennt. Benutzen Sie wiederaufladbare Glühzünder für längere Lebensdauer.

Insider Tipp 3:

Zum Starten feuerfeste Handschuhe anziehen!

Bild 2

Bild 4

9CV-10 NEW GENERATION

Das Einfahren des Motors ist der wichtigste Schritt, um sicherzugehen, dass Ihr Motor immer schnell und verlässlich läuft. Einfach gesagt: LASSEN SIE DIESEN TEIL NICHT AUS!

Der Motor ist vom Hersteller schon „Voreingestellt“. Benutzen Sie „FAT BONE“ 50 090 5034 oder eine andere Plattform und stellen Sie das Auto so darauf, dass die Reifen keinen Bodenkontakt haben und sich frei bewegen können.

Der Gashebel der Fernsteuerung muss in der Position „neutral“ sein. Platzieren Sie den Glühkerzenstecker auf der Glühkerze und ziehen Sie das Startseil kräftig heraus (siehe Bild 5). Es darf jedoch nicht mehr als 25 cm herausgezogen werden! Wenn Sie es weiter herausziehen, kann das Seil reißen. Es ist besser, das Startseil kurz und kräftig zu ziehen, als zu weit heraus. Sollte das Startseil hängen bleiben, rotieren Sie bitte das Schwungrad etwas mit Ihrem Finger. Das sollte das Seil automatisch wieder in die Startposition bringen. Nach einigen Zügen, sollte der Motor mit viel Rauch starten.

Sollte der Motor Probleme im Leerlauf haben, drehen Sie bitte die Schraube für den Leerlauf im Uhrzeigersinn immer um 1/8 Schritte weiter. Das erhöht den Leerlauf, was ein korrektes Einfahren des Motors ermöglicht. Führen Sie diesen Vorgang nur in einem gut durchlüfteten Raum durch, vorzugsweise im Freien, z.B. Ihrer Einfahrt. Nicht verbranntes Öl des Kraftstoffes kann sich am Auspuff sammeln, legen Sie etwas unter.

Lassen Sie das Auto im Leerlauf über 2 bis 3 Tankfüllungen laufen und überprüfen Sie die Temperatur des Motors etwa alle zwei Minuten. Lassen Sie zwischen den Tankfüllungen 10 - 15 Min Pause zum Abkühlen. Der Motorkühlkörper sollte mit dem Finger berührt werden können und nicht zu heiß sein. (ACHTUNG! Nicht anfassen!) Sollte die Oberfläche zu heiß werden, erhöhen (drehen gegen den Uhrzeigersinn) Sie die Hauptdüsennadel um 1/8. Gehen Sie in kleinen Schritten vor, wenn Sie solche Veränderungen vornehmen.

Tipp:

Werkseinstellung vom Vergaser:

Mit folgender Grundeinstellung springt der Motor sofort an und läuft sauber und ausreichend fett.

• Leerlaufschraube: ca. 1 mm Luftspalt;

• Hauptdüsennadel: ganz schließen, dann 4 Umdrehungen öffnen;

• Gemisch-Schraube (Anlenkung): mit dem Rand des Lenk hebels bündig, dann 1 Umdrehung schließen.

Sobald der Einfahrprozess abgeschlossen ist, muss die Haupt düsennadel mindestens 3 1⁄4 Umdrehungen geöffnet sein. Bei hohen Außentemperaturen wird es nötig sein, die Einstellungen etwas fetter zu wählen.

Insider Tipp:

Nach der Einlauf-Periode können Sie Ihr Auto bei fetter Vergaser-Einstellung langsam fahren und vermeiden Sie längere Zeiten bei Vollgas. Stimmen Sie die Einstellung mit 1/8 Drehungen vorsichtig ab. Der Leerlauf erhöht sich um so mehr, je mehr Sie das Gemisch im Motor abmagern.

f. Es kann losgehen... fast!

Bild 5

fetter magerer

Bild 7

fetter

magerer

niedrigere Drehzahl

höhere Drehzahl

Bild 6

10DCV-10 NEW GENERATION

Einschalten des Empfängers

• Der Ein/Aus Schalter befindet sich auf der Empfängerbox.

• Befestigen Sie das Antennenröhrchen, durch das das Antennenkabel geführt wird.

• Setzen Sie die Karosserie auf und sichern diese mit den Karosseriesplinten.

h. Steuern des Modells

• Stellen Sie das Modell so ab, dass die Räder frei in der Luft hängen.

• Drehen Sie das Steuerrad bis zum Anschlag nach rechts und links.

Die Räder sollen dem Lenkausschlag folgen.

• Schlagen die Räder entgegengesetzt ein, betätigen sie den Servo- Reverse Schalter (ST in Position REV).

• Zum Regeln der Fahrgeschwindigkeit betätigen Sie den Gas/ Bremshebel

- nach hinten (Vorwärtsfahrt, Gas geben) bzw.

- nach vorne (Bremsen, Rückwärtsfahrt).

Bild 8

g. Einschalten der RC-Anlage

Ziehen Sie die Senderantenne ganz heraus. Bei nicht vollständig herausgezogener Antenne verringert sich

die Reichweite der Fernsteuerung. ACHTUNG! Immer zuerst den Sender einschalten!

RC-Anlag

tenne verringert sich

schalten

Links

Rechts

Neutral

11CV-10 NEW GENERATION

j. Wartung und Pflege

Schäden, die daraus resultieren, dass der Motor nicht eingefahren wurde und/oder die durch falsche Einstellung entstehen, fallen nicht unter die Gewährleistungsgarantie.

Es gibt zwei verschiedene Möglichkeiten die Temperatur Ihres Motors zu überprüfen.

Wir empfehlen den Kauf unseres Infrarot-Thermometers

„Temp-Check“ mit der Artikelnummer 50 090 8072.

Sie können sich eine Temperaturanzeige kaufen. Die zweite billigere Methode, jedoch weniger genau, ist der „Spucketest“. Reiben Sie etwas Spucke auf die Oberseite des Kühlkörpers und sie wird innerhalb von 3 – 4 Sekunden verschwinden (der Siedepunkt von Wasser ist normalerweise 100°C). Sollte die Spucke sofort verschwinden, ist die Wahrscheinlichkeit sehr groß, dass der Motor zu heiß gelaufen ist.

Der Motor bringt beste Leistung und kann einfacher wieder neu gestartet werden bei einer Betriebstemperatur von 100°C bis 125°C. Abhängig vom Wetter, Luftdichte und Luftfeuchtigkeit, muss die Einstellung des Vergasers vor jedem Gebrauch des Fahrzeuges verändert werden. Vorsichtiges Einstellen garantiert eine lange Lebensdauer Ihres Motors. Überhitzung erfolgt, wenn das Gemisch im Motor zu mager ist, oder wenn die Einstellung des Vergasers nicht der Wetterlage angepasst ist. Durch starke Überhitzung kann es zu Motorschäden kommen.

Es gibt viele Tipps und Infos Online, die Ihnen helfen, Ihren Motor einzustellen. Unsere Motoren haben eine sehr lange Lebensdauer und bei richtiger Wartung und Tuning können Sie das Modell stundenlang ohne Unterbrechung fahren.

Ausschalten

Nach Beendigung des Fahrens, gibt es zwei Möglichkeiten den Motor auszuschalten. Die erste Möglichkeit ist, ein Tuch dicht auf das Auspuffrohr zu drücken. Der Motor muss im Leerlauf sein, vorzugsweise sollten die Bremsen betätigt sein.

Die zweite Möglichkeit besteht darin, den Luftzugang zum Motor abzuklemmen. Der Kraftstoffschlauch sollte nicht abgeklemmt werden, weil sich der Motor dadurch überhitzen kann.

Versuchen Sie den übrig gebliebenen Kraftstoff durch den Motor laufen zu lassen, um so den Tank vollkommen zu entleeren. Die Motordrehzahl wird sich im Leerlauf erhöhen während der Tank sich entleert, somit sind die o.g. Schritte nicht nötig.

Benutzen Sie dann spezielles Öl (after-run Öl) für den Vergaser, ziehen Sie das Startseil ein paar Mal, damit sich das Öl im Motor verteilt. Dieser Vorgang empfiehlt sich, wenn Sie planen, das Auto mehr als einen Tag nicht zu fahren. Methanol verdunstet und wird zu Wasser, was für die Teile im Inneren des Motors schädlich sein kann. Wir empfehlen, dass Sie vor jedem Gebrauch Ihres Autos die Festigkeit aller Schrauben, Muttern und Bolzen überprüfen.

Das Auto sollte regelmäßig gereinigt werden. Dazu kann eine strapazierfähige Bürste oder ein Pinsel benutzt werden. Überprüfen Sie vor dem Start immer die Batterien von Sender und Empfänger.

Insider Tipp:

Benutzen Sie Handschuhe, wenn Sie an Ihrem heißen Auto arbeiten!

Bild 9

Bild 10

BAND

CH.1-

CH.2-

MADE IN CHINA

40 MHz

i. Wechseln der Sendefrequenz (Nur bei 27/40 MHz Version)

Sender

Ein schneller Wechsel der Sendefrequenz ist möglich durch Austauschen des Steckquarzes auf der Senderrückseite.

Sender- und Empfänger quarz müssen exakt aufeinander abgestimmt sein.

Stellen Sie sicher, dass der Quarz vollständig eingesteckt ist und fest sitzt.

Empfänger

Stecken Sie einen Empfängerquarz in den Empfänger.

Empfängerquarz

Senderquarz

12DCV-10 NEW GENERATION

Überhitzung Überprüfen Sie die Temperatur. Sollte diese über

130°C liegen, muss das Kraftstoffgemisch angereichert werden. Überprüfen Sie, ob die Räder sich frei bewegen können.

Die Druckleitung ist unterbrochen

Befestigen Sie die Kraftstoffleitung des Auspuffrohres wieder mit dem Benzintankdeckel.

Schmutziger Luftfilter

Waschen Sie diesen mit Seife und Wasser,

dann

benützen Sie Luftfilteröl (No 50 003 2648)

Vergaser ist locker

Überprüfen Sie Vergaserhalterungsschraube und Mutter. Drücken Sie den Vergaser auf den Motorblock, ziehen Sie die Schraube fest, um Falschluft zu vermeiden.

Motor stirbt plötzlich ab

Leere/schwache Akkus

Die Akkus im Sender sollten voll aufgeladen sein. Ist der Servo sehr langsam, bedeutet dies, dass die Batterien des Empfängers leer sind.

Falsche Einstellung des Senders

Richten Sie sich nach der Gebrauchsanweisung, wenn Sie Ihren Sender einstellen.

Die Antenne des Senders ist nicht vollkommen herausgezogen

Ziehen Sie die Senderantenne auf volle Länge heraus.

Kontrollverslust

In der Nähe wird ein anderes Modell auf der gleichen Frequenz betrieben.

Das Modell fährt nicht

Sender oder Empfänger sind nicht eingeschaltet. Polarität der Akkus oder Akkutyp sind falsch. Batterien/Akkus zu schwach.

Modell fährt nicht geradeaus

Lenkungstrim ist nicht korrekt eingestellt. Radmuttern sind lose.

Modell bleibt nicht stehen

Trimmung für den Gas/Bremshebel ist nicht korrekt eingestellt

Modell fährt zu langsam

Motor hat an Leistung verloren. Die hinteren Radmuttern sind lose. Staub/Fremdkörper ist in das Getriebe gelangt.

Kontrollverlust/Störungen

k. Problembehandlung

Lesen Sie dies, schon bevor es passiert.

Der Motor springt nicht an

Motor ist abgesoffen. Zu viel Benzin ist im Motor.

Entfernen Sie die Glühkerze. Ziehen Sie das Startseil 6 – 8 mal. Vorsicht, Kraftstoff kann spritzen.

Kaputte Glühkerze

Entfernen Sie die Glühkerze. Stecken Sie die Glühkerze in den Zünder. Wenn diese schwarz ist, ist die Kerze kaputt. Sie sollte hell orange glühen.

Batterie des Glühkerzensteckers ist leer.

Legen Sie eine neue Glühkerze in den Glühkerzenstecker. Wenn diese nur sehr schwach oder überhaupt nicht glimmt, muss eine neue Batterie oder Akku eingelegt werden.

Leerer Tank/kein Kraftstoff im Motor

Füllen Sie den Tank auf. Lassen Sie den Motor ansaugen, indem Sie das Startseil einmal ziehen und gleichzeitig mit den Fingerspitzen den Auspuff zuhalten.

Überhitzung Wenn der Motor bei zu hohen Temperaturen

läuft, kann dies dazu führen, dass ein Gaspfropfen entsteht. Lassen Sie den Motor 5 – 10 Minuten abkühlen.

13CV-10 NEW GENERATION

14GBCV-10 NEW GENERATION

Dear Customer

We congratulate you for buying this CARSON RC model car, which is designed using state of the art technology.

According to our policy of steady development and product improvement we reserve the right to make changes in specifications concerning equipment, material and design at any time without notice.

Specifications or designs of the actual product may vary from those shown in this manual or on the box.

The manual forms part of this product. Should you ignore the operating and safety instructions, the warranty will be void. Keep this guide for future reference.

Limited Warranty

This product is warranted by CARSON against manufacturing defects in materials and workmanship under normal use for 24 months from the date of purchase from authorised franchisees and dealers. In the event of a product defect during the warranty period, return the product along with your receipt as proof of purchase to any CARSON store. CARSON will, at its option, unless otherwise provided by law:

(a) Correct the defect by repairing the product without charging for

parts and labour (b) Replace the product with one of the same or similar design; or (c) Refund the purchase price. All replacement parts and products, and products on which a refund

is made, become the property of CARSON. New or reconditioned parts and products may be used in the performance of warranty services.

Repaired or replaced parts and products are warranted for the remainder of the original warranty period. You will be charged for repair or replacement of the product made after the expiration of the warranty period.

The Warranty does not cover:

• Damage or failure caused by or attributable to acts of God, abuse, accident, misuse, improper or abnormal usage, failure to follow instructions, improper installation or maintenance, alteration, lightning or other incidence of excess voltage or current;

• Damage caused by losing control of your car;

• Any repairs other than those provided by a CARSON Authorised Service Facility;

• Consumables such as fuses or batteries;

• Cosmetic damage;

• Transportation, shipping or insurance costs; or

• Costs of product removal, installation, set-up service adjustment or reinstallation

This warranty gives you specific legal rights, and you may also have other rights which may vary according to the country of purchase.

Declaration of conformity

Dickie-Tamiya GmbH & Co. KG hereby declares that this model kit with radio, motor, battery and charger is in accordance with the basic requirements of the following European directives: 98/37 EG and 89/336/EWG and other relevant regulations of guideline 1999/5/EG (R&TTE).

The original declaration of conformity can be obtained from the following address:

Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth • Germany

The explanation of the symbol on the product, packaging or instructions: Electronic devices are valuable products and should not be disposed of with the household waste when they reach the end of their running time! Help us to protect the environment and respect our resources by handing this appliance over at the relevant recycling points.

We wish you good luck and a lot of fun driving with your CARSON model car.

Before driving your new model carefully read these instructions!

15CV-10 NEW GENERATION

Contents

Transmitter

(only for RTR version)

Chassis

itter

sion)

Included Items

Preface ..........................................................................................................................14

Included Items ........................................................................................................... 15

Safety Precautions ....................................................................................................16

Additional Items Needed for Starting the Engine ........................................17

Tools Needed for the Assembly...........................................................................18

a. Your Radio System .............................................................................................18

b. Chassis ....................................................................................................................19

c. Plug in Receiver Batteries ................................................................................19

d. Check 1...2...3 ........................................................................................................20

e. Final Preparations... ............................................................................................20

f. Showtime... almost! ...........................................................................................21

g. Turn the Power Switch On...............................................................................22

h. How to Control Your Model ............................................................................22

i. How to Change Frequencies ..........................................................................23

j. Care and Maintenance .....................................................................................23

k. Troubleshooting .................................................................................................24

Assembly ....................................................................................................................62

Spare Parts ..................................................................................................................78

3.0 cm

Motor.............................................................................................................82

2.5 cm

Motor.............................................................................................................84

Setup Sheet ................................................................................................................86

16GBCV-10 NEW GENERATION

Safety Precautions

This model is not a toy!

• This radio controlled model is not a toy. Learning how to control it correctly is a gradual process.

• Children under 14 years of age should be supervised by an adult.

Driving a radio controlled car is a fascinating hobby. However, it has to be practised with the necessary caution and respect. A radio controlled model car can cause damage and injury and the user is liable for any such incident. If driven erratically, a fairly heavy remotecontrolled model car which is capable of reaching a high speed can

cause substantial damage and injury for which you as the operator are responsible.

Make sure that you have sufficient insurance cover when practising your hobby. Only a well maintained model will function in a correct manner.

Never improvise using unsuitable parts and tools. If necessary only use original spare parts.

It is the user’s responsibility to ensure that the

model is functioning correctly and that all nuts, bolts and screws are properly tightened.

Never drive without first making sure of the following points:

• Batteries for transmitter and receiver are well charged and of the correct voltage.

• Always check the range of radio operation before starting the car.

• Make sure that all servos respond correctly to the signals of the transmitter.

• All operable parts are in good condition and you have tested their operation.

• You have made sure that all screws are tightened.

• There is no other RC or similar transmitter nearby, which could cause interference. Any further radio signal on the same frequency can cause the loss of control for your model. Always switch on the transmitter first to avoid any uncontrolled reaction of the receiver to a foreign radio impulse.

• Fully extend the transmitter antenna and make sure that nobody in your environment controls a model with the same frequency (number on the crystal) and that there is no discernable interference. To end the operation switch off the receiver first, then the transmitter.

• Keep your car away from high voltage cables or radio masts. Never use the model during lightning!

• Atmospheric disturbances can affect the signals of your remote controlling transmitter.

• Do not use the model in wet areas. The electrical connection of the model is not waterproof. Therefore do not drive while it’s raining, snowing, or in puddles or wet grass.

• Always avoid running radio control models in restricted, confined or populated areas.

• Keep away from roads, highways, people and animals!

• Do not drive, if you are overtired or your reactivity is impaired in another way.

• Watch your model constantly and do not become distracted.

• The body shell should be correctly attached to the vehicle before driving.

• Regular maintenance and servicing are required to ensure top performance.

• Allow cooling time for the engine components before removing the body shell. Some parts (e.g. the motor and the muffler) become extremely hot during operation and could cause serious injury.

Pay attention to charge announcement of your transmitter.

• Ensure that the batteries for the radio and receiver are fully charged and of the correct voltage. When the batteries are running low you might loose control of your model.

• Never use fully loaded batteries and batteries which have already run low, or batteries of a different capacity at the same time.

• Never load batteries which are not rechargeable

If you do not use the model for a longer time you must remove the rechargeable battery.

Safety precautions and operating guidelines

This radio control model vehicle must only be run on the approved model fuel. Always avoid running radio control models in restricted, confined or populated areas. Keep away from roads, highways, people and animals. Never run the model indoors.

No goods, people or animals may be transported using a RC model car with combustion engine.

Please ensure that you have read all the safety

instructions and

operating procedures before driving the model! The body shell should be correctly attached to the vehicle before

driving.

Allow cooling time for the exhaust and engine components before removing the body shell. These parts become extremely hot during operation and could cause serious injury.

Do not operate the model permanently where noise may cause a nuisance to others, because then you may damage your hearing.

To avoid the model running with a faulty control system causing it to drive erratically, check that the batteries in the transmitter and receiver are properly charged.

Always check that all the nuts, bolts and screws and components are not loose. Retighten and adjust as necessary.

Fill the fuel tank and firmly push the tank lid shut. Clean up any fuel spillages. Never leave fuel in the fuel tank.

17CV-10 NEW GENERATION

Article Motor Fuel Temperature

50 090 5006 Glow plug Rossi R2 hot 2 - 3.5 ccm without Nitro +0° - +15C°

50 090 5007 Glow plug Rossi R3 medium 3.5 - 6 ccm without Nitro -2° - +18C° 50 090 5008 Glow plug Rossi R4 cold 6 - 10 ccm without Nitro -5° - +20C° 50 090 5009 Glow plug Rossi R5 extra 3.5 - 10 ccm 10% Nitro -7° - +22° 50 090 5010 Glow plug Rossi R6 cold universal 10-13% Nitro +10° - +25° 50 090 5011 Glow plug Rossi R7 cold universal 13-15% Nitro +15° - +30° 50 090 5012 Glow plug Rossi R8 extra cold universal 13-15% Nitro +20° - +40°

Additional Items Needed for Starting the Engine

Fuel bottle 50 001 3330

Fuel

Glow plug heater 50 090 5042

Liter Nitromethan N

Usage

1.0 10% 50 090 5052 Run in/Beginner

1.0 16% 50 090 5053

Normal

2.5 16% 50 090 5054 Normal

1.0 25% 50 090 5055 Race

2.5 25% 50 090 5056 Race

CARSON-fuels are recommended

CARSON-ROSSI glow plugs

For the transmitter you need 8 AA batteries/rechargeable batteries.

After Run Oil Air Filter Oil 50 090 5044 50 003 2648

Please read the following points concerning the fuel:

• Keep the fuel in a secure and safe place and away from children and animals.

• Ensure that the container lid is tightly closed.

• Store the fuel in a well ventilated area and away from moisture.

• Glow fuel is extremely flammable. Do not smoke.

• Avoid skin contact and do not swallow. Read the warning labels on the container.

Dispose of empty fuel containers in an approved manner. Never throw empty cans into a fire.

In case of an accident or ingestion contact a doctor immediately. (Present the label of the fuel container if possible.)

Finally

Please read the instructions before operating your model. Each time you have finished driving the model, always check the

correct operation of the components. A single loose screw can result in a dangerous situation for your model. Maintain your model regularly and replace damaged or worn out parts by genuine spare parts.

We wish you great fun with your CARSON model car!

Nitro set 50 090 5072

18GBCV-10 NEW GENERATION

Steering servo

Tools Needed for the Assembly

Scissors 30 001 3305Needle nose pliers 30 007 4034

Side cutter 30 007 4035

Modelling knife 30 007 4053

Hexagonal wrench 30 001 3118Philips screwdriver (small and big)

and hex-wrench

1.5/ 2 / 2.5 mm 30 007 4023

Instant adhesive 30 005 3339

Tweezers 30 007 4003

Please read the instructions provided with your radio system before using it.

The servos must be set at the centre position before installation. To set the servos at a neutral position, turn on the transmitter and receiver. Set the trim levers in the centre position and turn off the receiver, and then the transmitter. The servos will be in proper neutral position for installation.

Receiver antenna

Batteries for receiver

Engine throttle servo

Switch

a. Your Radio System (only for RTR version)

ion

)

Transmitter

19CV-10 NEW GENERATION

Receiver box

Motor

Front tyre

Front shock unit

Chassis

Rear shock unit

Rear tyre

Steering servo

Fuel-tank

Muffler

c. Plug in Receiver Batteries

Insert 4 “AA” batteries into the receiver battery case as shown (compare picture 1). Make sure positive (+) and negative (-) ends are facing the correct direction. Then plug the pack into the switch harness, inside the radio case. Black goes to black and red goes to red. Replace the radio case cover.

Racer Tip:

Use rechargeable batteries! They last longer and are cheaper in the long run. Replace the 4 “AA“ car batteries with our NiMh 6 V/ 1100 mAh battery pack (50 060 8036 JR) for longer life and economy.

b. Chassis

Throttle servo

Air filter

Picture 1

20GBCV-10 NEW GENERATION

Always turn the radio on before turning your car on. Now you can switch on your car using the on/off switch located on the radio box. Note: Always check your radio settings before running your car!

Check to make sure your steering is centred. If it is not, use the ST-TRIM knob to the left of the steering wheel. Turning left should make the car turn left. Right = right.

Now it’s time to set the throttle neutral position. Remove the air cleaner from the carburettor.

The opening on the carb slide should be open very little, from 1-1.5 mm to allow the engine to idle (picture 2). If it is open more than this, the engine may rev higher than normal until brakes are applied. This condition may wear out the brakes and/or clutch shoes prematurely making the car difficult to drive.

Use the TH-TRIM tab (picture 3) to move the servo arm into the neutral position if necessary. While in neutral, the brakes should not be set to “drag”. Adjusting the collars with a 1.5 mm hexagonal wrench will change your drag brake settings. Replace the air cleaner when everything is adjusted to your satisfaction.

1 - 1,5 mm

TH-Trimm

d. Check 1...2...3...

e. Final Preparations...

Assemble the fuel bottle. Fill the fuel bottle by compressing it and then insert the spout into the fuel. Allow the bottle to decompress and the suction will fill the fuel bottle. Fill the tank by gently squeezing the bottle and ensure that the tank lid is firmly shut when finished.

Racer Tip 1:

Fuel will stay fresh longer if you store it in a cool, dark and dry place.

Racer Tip 2:

Never leave the glow heater on your engine for more than 10 seconds. A longer time may cause the glow plug to burn out prematurely. Use rechargeable glow heaters for longer life.

Racer Tip 3:

To start the motor, use a fireproof glove!

Picture 2

Picture 3

Picture 4

21CV-10 NEW GENERATION

Engine break-in is the most important step to assuring that your engine is fast and reliable throughout its life. Put simply: DON’T SKIP THIS PART!

The engine is pre-set from the factory for break-in. Use a “FAT BONE” 50 090 5034 or platform and place the car so that the wheels are off the ground and rotate freely.

Make sure the throttle is set at neutral with your radio. Place the glow heater onto the glow plug and give the recoil a sharp pull (picture 5). Do not pull it more than twelve inches! More than that may break the cord and this is not covered under warranty. It is better to give the recoil short sharp pulls rather than long ones. If the pull-start cord gets stuck, rotate the flywheel a little bit with your finger. This should make the cord automatically recoil. Within a few pulls, the engine will start with a good puff of smoke.

If the engine has trouble idling at the rich setting, turn the idle screw clockwise 1/8th of a turn at a time. This will increase the idle allowing the car to break-in properly. Try to do this in a well-ventilated area, such as your driveway. Unburnt oil from the fuel will accumulate under the exhaust, so be prepared.

Let the car idle like this for 2 - 3 tanks of fuel checking the engine temperature every 2 minutes. Please allow a break of 10 – 15 minutes in between filling the tank to allow the engine to cool down. You should be able to touch the head of the engine with your fingertips and it will be hot, but not uncomfortably so (Attention! Do not touch!). If it seems very hot, richen (turn counter-clockwise) the high-end and low-end needles 1/8th of a turn. Always use small increments when making these kinds of adjustments.

Racer Tip:

Factory setting of carburettor:

With the following basic adjustment the engine starts immediately, running perfect and rich enough.

• Idle stop screw: approx. 1 mm air gap;

• High speed needle valve: screw in completely, then open 4 full turns;

• Low speed needle valve (linking): flush with the edge of the linking arm, then 1 full turn clockwise;

After run-in is finished the high speed needle valve should be open at least 3 and 1⁄4 turns. A richer setup is better if outside temperature is high.

Racer Tip:

Drive your car slowly with the rich setting shortly after the break-in period avoiding prolonged periods at full throttle. Gradually lean out the mixture 1/8 of a turn at a time. The idle will increase the more you lean the engine out.

f. Showtime... almost!

Picture 5

richer leaner

Picture 7

richer

leaner

lower speed

higher speed

Picture 6

22GBCV-10 NEW GENERATION

• Raise the tyres off the ground.

• Turn the steering wheel to the right and left as far as it will go. The wheels are to follow the steering direction.

• If the wheels operate in the opposite direction, operate the servo reverse switch (ST in position REV).

• To regulate the driving speed, actuate the throttle/brake

- backwards (forward driving, accelerating) or

- forwards (braking, reversing).

Switch on the receiver

• Power switch is on the radio box.

• Fix the receiver antenna and wire.

• Put the body on and fix it with the body split pins.

h. How to Control Your Model

g. Turn the Power Switch on

Pull the transmitter antenna out completely. The range of the remote control is reduced if the antenna is not

pulled out completely. CAUTION!

Always turn the transmitter´s power switch ON first!

witch o

the antenna is not

N first

Left

Right

Neutral

Picture 8

23CV-10 NEW GENERATION

j. Care and Maintenance

Failure to follow break-in procedure and/or damage caused by improper tuning will void your engine warranty.

There are two ways to “temp” your engine. One, purchase a temperature gauge. The second cheaper, but less accurate method is the “Spit Test”. Wipe a little bit of saliva on the engine head and it should burn off in 3 - 4 seconds (the boiling point of water normally is 100 °C). If it evaporates immediately, chances are the engine is running too hot.

The engine will run best and be easier to restart if run around 100-125 °C. Depending on your weather conditions, air density, and humidity, your carburettor settings will be changing wherever you decide to run. Making adjustments in small increments is the best way to make sure your engine lasts a long time. Overheating is caused by running the engine too lean, or too much stress on the engine created by the environment. Extreme overheating will result in internal failure of engine parts.

There are many online resources that will help you with engine tuning.

3.5 ccm engines are designed to last a long time, and with proper maintance and tuning, you can drive the model for hours at a time.

After Use

When you have finished running your car, there are two options to shut the engine down. The first method is to place your thumb over the exhaust outlet (Wear gloves). Make sure your engine is normal idle, preferable with the brake activated.

The second method is to pinch off the air supply from the engine. Do not pinch the fuel line, as this may cause the engine to overheat!

Try and let all the remaining fuel run through the engine, emptying the fuel tank. The engine will idle high while the tank is emptied, so the above two steps may not be necessary.

Then apply after-run oil through the carburettor, and pull the pull-start a few times to get it through the engine. This is recommended if you plan on storing the car for more than a day. Methanol evaporates in water and can cause internal corrosion to engine parts. It is always a good idea to check all the screws, nuts, and bolts before and after each period of racing.

Keeping the car clean will also make it more fun to work on. This can be achieved with a large heavy-duty paintbrush, or compressed air. Always test the transmitter and receiver batteries before starting the engine.

Racer Tip:

Wear gloves when working on your hot car!

BAND

CH.1-

CH.2-

MADE IN CHINA

40 MHz

i. How to Change Frequencies (Only with the 27/40 MHz version)

Transmitter

A rapid change of frequencies is possible simply by unplugging an interchangeable plug in crystal on the back of the transmitter and then plugging in another one of a different frequency.

Crystals for both the transmitter and receiver must be matched with each other.

Make sure that the crystal is fully inserted in the transmitter and receiver, not partially.

Receiver

Plug in an interchangeable crystal into the receiver for a rapid change of frequencies.

Receiver crystal

Transmitter crystal

Picture 9

Picture 10

24GBCV-10 NEW GENERATION

Overheating Check temperature. If over 130, richen carb

mixture. Check to make sure wheels spin freely.

Disconnected fuel pressure line

Reattach pressure line from exhaust pipe to fuel tank lid.

Dirty air cleaner

Wash with soap and water or glowfuel then use air filter oil.

Carburettor loose

Check carb-lock bolt and nut. Press carb onto engine block, tighten nut to

prevent air leak.

Engine stalls

Dead/Weak Batteries

Batteries in transmitter should be fully charged. Slow servos mean dead receiver batteries.

Improper transmitter settings

Refer to instructions on setting up your transmitter.

Transmitter antenna not extended

Pull out transmitter antenna to full length.

Loss of control R/C model using same band (frequency) is

nearby.

Model doesn´t move

Transmitter or chassis power switch is not „ON“. Polarity or battery type is wrong. Batteries have run down.

Doesn´t run straight

Steering trim is not adjusted correctly. Front and rear wheel nuts are too loose.

Doesn´t stop Throttle trim is not adjusted correctly.

Running too slowly

Motor has lost power. Rear wheel nuts are too loose. Dust or foreign objects are inside gears.

Hard to control, “glitching”

k. Troubleshooting

Please read this in the event of a problem.

Engine won’t start.

Engine flooded. Too much fuel in engine

Remove glow plug. Pull pull-start 6-8 times. Beware of spraying fuel.

Dead glow plug heater

Remove glow plug. Place glow plug in heater. If the glow plug does not glow orange the plug maybe dead. See also glow heater. (Wear gloves)

DeadgGlow heater battery

Place new glow plug in heater. If it glows dim or not at all, replace heater battery.

Empty fuel tank/ No fuel in engine

Fill fuel tank. Prime engine by pulling pull-start once while holding finger tip over muffler (Wear gloves).

Overheating Running at high temperatures may cause vapour

lock. Let the car cool down for 10 - 15 minutes

25CV-10 NEW GENERATION

26FCV-10 NEW GENERATION

Conditions de garantie

CARSON vous garantit pour 24 mois à partir de la date d’achat (pièces justificatives à l’appui) que la voiture est exempte de tout défaut. L’utilisation inappropriée, l’usure des éléments au cours de l’utilisation, les transformations de votre propre chef, l’application ou l’utilisation incorrecte, l’endommagement des batteries ou d’autres équipements au cours de l’utilisation ou l’emploi abusif un l’endommagement causé par le transport, n’est pas couvert par la responsabilité civile.

En cas de

défaut survenant durant la période de garantie, rapportez la maquette avec le justificatif d’achat à votre distributeur.

CARSON décide alors, sauf dispositions autres prévues par la législation :

(a) De remédier gratuitement au défaut de matériel et de fabrication

en réparant le produit ; (b) De remplacer le produit par un produit identique ou similaire ; ou (c) De rembourser le prix de vente. Notre garantie se limite à la réparation ou à l’échange des appareils

dans l’état original et à la hauteur du prix d’achat. L’utilisateur de la voiture assume tous les risques en rapport avec l’utilisation de la voiture.

Les pièces réparées ou remplacées ne sont sous garantie que pour la durée restante de la période de garantie initiale. Après expiration de la période de garantie, les réparations effectuées ou les pièces détachées fournies sont facturées.

La garantie ne couvre pas :

• Tout dommage ou défaillance causé par force majeure, abus, accident, utilisation abusive, erronée ou anormale, non respect des instructions, mauvaise mise en route ou maintenance insuffisante, altération, éclair ou tout autre conséquence d’une surtension ou d’un courant excessif ;

• Tout dommage provoqué par la perte de contrôle de la voiture ;

• Toute réparation autre que celles réalisées par un organisme agrée par CARSON ;

• Les consommables tels que les fusibles et les batteries ;

• Des dommages esthétiques ;

• Le transport, l’expédition et les frais d’assurance ; et

• Les frais de retour, d’installation, de mise au point et de remise en route du produit

Cette garantie vous attribue des droits spécifiques, vous pouvez par ailleurs également prétendre à d’autres droits en fonction du pays d’achat.

Lire attentivement ces instructions avant d’utiliser ce nouveau modèle réduit.

Cher client

Toutes nos félicitations pour l’acquisition de votre voiture en modèle réduit CARSON RC, un modèle dernier cri.

En vertu de notre engagement pour un développement et une amélioration continus de nos produits, nous nous réservons le droit d’effectuer des modifications dans les spécifications de nos équipements, nos matériaux et de notre conception à tout moment et sans avertissement préalable.

Les spécifications ou les versions du produit acheté peuvent différer de celles affichées dans le manuel ou sur l’emballage.

Le présent manuel fait partie du produit. Tout non-respect des instructions et des consignes de sécurité qui y sont incluses dispense le fabricant de toute garantie. Conserver le présent manuel comme document de référence, et également pour pouvoir le transmettre par la suite à un tiers avec la voiture.

Déclaration de conformité

Dickie-Tamiya GmbH & Co. KG déclare par la présente que ce kit de modélisme, avec émetteur, moteur, batterie et chargeur respecte les exigences de base des directives européennes suivantes : 98/37 EG et 89/336/EWG ainsi que les autres régulations de la directive 1999/5/EG (R&TTE).

La déclaration de conformité originale peut être demandée à l’adresse suivante : Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth • ALLEMAGNE

Signification du symbole se trouvant sur le produit, l’emballage et le mode d’emploi :

Les appareils électroniques sont des produits de valeur et ne doivent pas être éliminés avec les autres déchets ménagers une fois parvenus à la fin de leur cycle de vie. Aidez-nous à préserver l’environnement et à respecter nos ressources en remettant cet appareil aux points de recyclage concernés.

Nous vous souhaitons beaucoup de plaisir avec la conduite de votre modèle réduit CARSON.

27CV-10 NEW GENERATION

Contenu

Emetteur

(uniquement pour la

version RTR)

Châssis

tteur

ur la

RTR

)

Périmètre de livraison

Préface ..........................................................................................................................26

Périmètre de livraison ............................................................................................. 27

Consignes de sécurité .............................................................................................28

Articles nécessaires au démarrage du moteur ..............................................30

Outils nécessaires au montage de la voiture ..................................................31

a. Votre ensemble de radiocommande ..........................................................31

b. Châssis ....................................................................................................................32

a. Alimentation du récepteur .............................................................................32

d. Test de fonction ..................................................................................................33

e. Ultimes préparations ........................................................................................33

f. Mise en route .......................................................................................................34

g. Allumer l’émetteur .............................................................................................35

h. Conduite de la voiture ......................................................................................35

i. Changer les fréquences ...................................................................................36

j. Entretien et maintenance ................................................................................ 36

k. Élimination de pannes .....................................................................................37

Assemblage ................................................................................................................62

Pièces détachées ......................................................................................................78

3,0 cm

Moteur .........................................................................................................82

2,5 cm

Moteur ..........................................................................................................84

Fiche de montage ....................................................................................................86

28FCV-10 NEW GENERATION

Guide des précautions d’utilisation

Ce modèle radiocommandé doit uniquement être utilisé avec le carburant préconisé. Toujours utiliser les modèles radiocommandés dans des lieux sécurisés. Ne pas utiliser sur les voies de circulation, près du public ou d’animaux. Ne pas utiliser en intérieur.

Une maquette de voiture RC à moteur à combustion interne ne doit pas servir à transporter des marchandises, des personnes ou des animaux.

Lire attentivement les consignes de sécurité et d’utilisation avant de piloter la voiture!

La carrosserie doit être correctement fixée sur la voiture avant le démarrage.

Attendre que le moteur et l’échappement soient refroidis avant de retirer la carrosserie. Ces parties deviennent très chaudes pendant l’utilisation et peuvent causer des brûlures graves.

La maquette ne doit pas être utilisée de manière prolongée à proximité immédiate de personnes, car cela peut entraîner des lésions auditives dans certains cas.

Pour éviter les perturbations du système de commande, ce qui se traduirait par une marche incontrôlée de la maquette, il convient de vérifier que les piles de l’émetteur et du récepteur sont parfaitement chargées.

Toujours vérifier que les écrous et les vis sont correctement serrés et que toutes les pièces sont fixées. Revisser et ajuster si nécessaire.

Remplir le réservoir de carburant et refermer soigneusement le bouchon. Essuyer le carburant renversé.

Consignes de sécurité

Ce modèle n’est pas un jouet !

• Un modèle télécommandé n’est pas un jouet, sa manipulation doit être apprise progressivement.

• Les enfants de moins de 14 ans ne doivent pas conduire la voiture sans être accompagnés d’un adulte.

La conduite d’une voiture radiocommandée est une activité passionnante. Elle doit toutefois être exercée avec la prudence et l’attention nécessaires. Une voiture télécommandée d’un certain poids peut, lorsqu‘elle atteint une grande vitesse, provoquer des dégradations et des blessures graves en cas de perte de contrôle du véhicule et c’est vous qui seriez responsable en tant qu‘utilisateur.

Assurez-vous de disposer d’une couverture d’assurance suffisante pour pratiquer cette activité. Seul un modèle bien entretenu fonctionnera de manière correcte.

N’utiliser que des pièces détachées homologuées et ne jamais improviser de réparations avec des éléments inadaptés. L’utilisateur est responsable du bon fonctionnement de la voiture et du bon serrage de tous les écrous, boulons et vis.

29CV-10 NEW GENERATION

Lire attentivement les conseils suivants concernant le carburant :

• Stocker le carburant dans un endroit sécurisé et hors de portée des enfants et animaux.

• S’assurer que le bidon est correctement fermé.

• Stocker dans un lieu bien ventilé et à l’abri de l’humidité.

• Le carburant est extrêmement inflammable. Le tenir éloigné de toute source de chaleur, de flammes nues, d’équipements électriques et de batteries. Ne pas fumer à proximité.

• Eviter tout contact avec la peau et ne pas inhaler. Lire les consignes de sécurité sur le bidon.

Eliminer les bidons vides dans un lieu approprié. Ne jamais jeter les bidons vides dans le feu.

En cas d’accident ou de malaise, contacter immédiatement un médecin (si possible, présenter l’étiquette du carburant).

Derniers conseils :

Lire attentivement le présent mode d’emploi avant toute utilisation. Après chaque utilisation, les parties importantes et les connecteurs

de la voiture doivent être inspectés. Une pièce défectueuse peut provoquer à elle seule un accident. Vérifier régulièrement la voiture et remplacer si nécessaire les pièces défectueuses avec des pièces de rechange d’origine.

Nous vous souhaitons beaucoup de plaisir avec votre modèle réduit CARSON !

Ne jamais démarrer sans avoir vérifié les points suivants :

• Les batteries de l’émetteur et du récepteur sont correctement chargées et sont à la bonne tension.

• Toujours vérifier la portée de la radiocommande avant de démarrer la voiture.

• Vérifier que les servos répondent correctement aux signaux de l’émetteur.

• Toutes les pièces mobiles doivent être en bon état et fonctionner correctement.

• Vérifier que toutes les vis sont serrées.

• Vérifier qu’il n’y a pas d’émetteur RC ou similaire à proximité qui pourrait provoquer des interférences. Tout signal radio de la même fréquence peut entraîner une perte du contrôle de la voiture. Toujours allumer l’émetteur en premier pour éviter toute réaction incontrôlée du récepteur par rapport à un signal radio extérieur.

• Sortir complètement l’antenne et s’assurer qu’aux alentours, personne ne commande un modèle réduit avec la même fréquence (valeur sur le quartz) et qu’il n’y a pas d’interférence visible. A la fin de l’utilisation, couper tout d’abord le récepteur, puis l’émetteur.

• Maintenir la voiture éloignée des câbles haute tension ou des antennes radio. Ne jamais utiliser la voiture par temps d’orage !

• Les perturbations atmosphériques peuvent affecter les signaux de l’émetteur.

• Ne pas utiliser la voiture dans les zones humides. Les raccords électriques de la voiture ne sont pas étanches. Pour cette raison, ne pas conduire sous la pluie, la neige ou à travers des flaques d’eau ou de l’herbe mouillée.

• Toujours éviter de conduire les modèles radiocommandés dans des lieux fermés, confines ou densément peuplés.

• Maintenir éloigné des routes, autoroutes, des gens et des animaux.

• Ne pas conduire en cas de fatigue importante ou dans le cas d’une réactivité altérée de quelque autre manière.

• Toujours conserver la voiture dans le champ visuel, ne pas se laisser distraire.

• La carrosserie doit être correctement attachée au véhicule avant le démarrage.

• Une maintenance et un entretien réguliers sont nécessaires pour des performances optimales.

• Certaines pièces (p.ex. le moteur et le silencieux) peuvent devenir extrêmement chaudes lors d’une utilisation prolongée et peuvent entraîner des blessures graves.

Bien tenir compte des indications de charge de l’émetteur.

• S’assurer que les batteries de l’émetteur et du récepteur sont correctement chargées et à la bonne tension. Des batteries déchargées peuvent entraîner une perte de contrôle de la voiture.

• Ne jamais utiliser simultanément des piles pleines et des piles partiellement déchargées, ou des batteries de capacités différentes.

• Ne jamais tenter de recharger des piles.

En cas d’immobilisation prolongée de la voiture, retirer les batteries.

30FCV-10 NEW GENERATION

Article Moteur Carburant Température

50 090 5006 Bougie Rossi R2 chaude 2 - 3,5 cm

sans nitrométhane +0° - +15C°

50 090 5007 Bougie Rossi R3 moyenne 3,5 - 6 cm

sans nitrométhane -2° - +18C°

50 090 5008 Bougie Rossi R4 froide 6 - 10 cm

sans nitrométhane -5° - +20C°

50 090 5009 Bougie Rossi R5 extra 3,5 - 10 cm

10% nitrométhane -7° - +22° 50 090 5010 Bougie Rossi R6 froide universel 10-13% nitrométhane +10° - +25° 50 090 5011 Bougie Rossi R7 froide universel 13-15% nitrométhane +15° - +30° 50 090 5012 Bougie Rossi R8 extra froide universel 13-15% nitrométhane +20° - +40°

Articles nécessaires au démarrage du moteur

Pipette à essence 50 001 3330

Essence

Pince à bougie 50 090 5044

Litre Nitromethan N

Application

1,0 10% 50 090 5052 rodage/

débutants

1,0 16% 50 090 5053

Normal 2,5 16% 50 090 5054 Normal 1,0 25% 50 090 5055 Race 2,5 25% 50 090 5056 Race

Essence CARSON recommandée

CARSON-ROSSI pince à bougies

L’émetteur utilise 8 piles ou batteries AA.

Huile de protection 50 090 5044

Huile de filtre à air 50 003 2648

Set de Nitro 50 090 5072

31CV-10 NEW GENERATION

Emetteur

Outils nécessaires au montage de la voiture

Ciseaux 30 001 3305Pinces pointues 30 00 4034

Pinces coupantes 30 00 4035

Couteau de bricolage 30 007 4053

Clé hexagonale (Allen) 30 001 3118Tournevis (petit et grand) et clé à six pas 1,5 / 2 / 2,5 mm 30 007 4023

Colle à prise rapide 30 005 3339

Lire attentivement le mode d’emploi fourni avec le système de radiocommande avant de s’en servir.

Les servos doivent être réglés sur neutre avant leur montage dans la voiture. Pour atteindre cette position, allumer l’émetteur, mettre les manettes sur neutre et ensuite allumer le récepteur, les servos sont maintenant au neutre. Eteindre l’émetteur tout en prenant soin de ne plus déplacer les servos.

Antenne du récepteur

Batterie du récepteur

Servo des gaz

Servo de direction

Interrupteur

a. Votre ensemble de radiocommande (uniquement pour la version RTR)

Pincette 30 00 4003

mette

32FCV-10 NEW GENERATION

c. Alimentation du récepteur

Insérer 4 piles « AA » dans le boîtier des piles de réception comme indiqué. Vérifier attentivement la polarité des piles (côtés + et -). Connecter ensuite le boîtier sur la prise de l’interrupteur dans le logement radio. Le noir sur le noir et le rouge sur le rouge. Replacer le capot du logement radio.

Conseil :

Utiliser des batteries rechargeables. Elles durent plus longtemps et sont plus économiques à long terme. Remplacer les 4 piles par un pack de batteries 6 V Ni-MH 1100 mAh (Réf. 50 060 8036 JR).

Illustration 1

Récepteur

Moteur

Pneu avant

Pare-chocs avant

Châssis

Pare-chocs arrière

Pneu arrière

Servo de direction

Réservoir

Silencieux

b. Châssis

Servo des gaz

Filtre à air

33CV-10 NEW GENERATION

Toujours allumer l’émetteur avant le modèle. Il est maintenant possible de mettre la voiture sous tension à l’aide de l’interrupteur placé sur le logement radio. Remarque : Toujours vérifier les réglages de la radiocommande avant d’utiliser la voiture.

Vérifier que les roues du modèle sont droites. Dans le cas contraire, utiliser le bouton ST-TRIM placé à droite du volant sur l’émetteur. En le tournant vers la gauche, la voiture tournera aussi vers la gauche. Inversement pour la droite.

Régler maintenant la position neutre des gaz. Retirer le filtre à air du carburateur.

L’ouverture du tiroir de carburateur doit être comprise entre 1 et 1,5 mm (illustration 2) pour que le moteur tourne au ralenti. Si l’ouverture est plus importante, le moteur tournera à un régime trop élevé sans freinage. Ceci entraînera un mauvais freinage et une usure prématurée des garnitures de frein rendant le modèle difficile à piloter.

Si nécessaire, utiliser la commande TH-TRIM (illustration 3) pour placer le palonnier du servo en position neutre. Dans cette position, les garnitures de frein ne doivent pas être en contact. Ajuster la position des bagues d’arrêt sur la direction avec la clé de 1,5 mm. Replacer ensuite le filtre à air quand les réglages sont satisfaisants.

1 - 1,5 mm

TH-Trimm

d. Test de fonction

e. Ultimes préparations

Assembler la pissette de carburant. La presser et insérer le bec dans un bidon de carburant Nitro. Relâcher lentement la pression pour permettre le remplissage de la pissette. Presser ensuite lentement la pissette pour remplir le réservoir de la voiture.

Conseil 1:

Le carburant conservera ses qualités plus longtemps s’il est entreposé dans un endroit frais, sec et obscur.

Conseil 2:

Ne jamais laisser le chauffe-bougie plus de 10 secondes sur le moteur sous peine de griller le filament de la bougie prématurément. Utiliser de préférence un chauffe-bougie rechargeable.

Conseil:

Porter des gants ignifuges pour le démarrage !

Illustration 2

Illustration 3

Illustration 4

34FCV-10 NEW GENERATION

Le rodage du moteur est l’étape la plus importante pour s’assurer d’obtenir les meilleures performances et une grande fiabilité. NE PAS OUBLIER CETTE ETAPE !

Le moteur est préréglé en usine pour le rodage. Utiliser un support et poser la voiture pour que les roues tournent librement et ne touchent pas le sol.

Avec l’émetteur sous tension, vérifier que les gaz sont au neutre. Placer le chauffe-bougie sur le moteur et tirer le lanceur d’un coup sec (illustration 5). Ne pas le tirer de plus de 30 cm sous peine de casser la corde. Il est préférable d’effectuer plusieurs petites tractions qu’une grande. Si la corde du lanceur se coince, tourner légèrement le plateau avec les doigts. Ceci permettra à la corde de s’enrouler automatiquement. Après quelques tractions, le moteur doit démarrer en émettant un peu de fumée.

Si le moteur ne tourne pas correctement au ralenti à cause du réglage de la richesse, visser la vis de ralenti par pas d’1/8 de tour. Ceci permettra d’augmenter le ralenti et d’effectuer un rodage correct du moteur. Cette étape du rodage doit être effectuée dans un endroit bien aéré. Du pétrole non brûlé du carburant peut s’accumuler au niveau de l’échappement, disposer quelque chose en dessous.

Répéter cette étape sur 2 ou 3 réservoirs complets en vérifiant la température du moteur toutes les 2 minutes. Faire une pause de 10 - 15 minutes entre deux réservoirs pleins. On doit pouvoir toucher la culasse du moteur sans se brûler. Si elle chauffe trop, dévisser (sens trigonométrique) le pointeau et le contre pointeau d’1/8 de tour. Toujours procéder par petits incréments pour effectuer ces réglages.

Conseil:

Réglage d’usine de carburateur :

Avec le réglage suivant, le moteur démarre immédiatement, évolue parfaitement et est assez riche pour une bonne lubrification.

• Vis de butée carburateur : Ouverture du tiroir au ralenti d’environ 1 mm.

• Pointeau principal : pointeau fermé complètement puis ouvrir de 4 tours.

• Pointeau de reprise : le pointeau doit affleurer la commande, visser ensuite d’un tour dans le sens des aiguilles d’une montre.

Après le rodage, resserrer le pointeau principal : il doit alors être ouvert de 3 tours 1/4. Si la température extérieure est importante, la carburation doit être plus riche, ouvrir légèrement le pointeau principal.

Conseil:

Après le rodage, maintenir le réglage du mélange un peu plus riche que la normale et éviter de rester trop longtemps en position plein gaz. Réduire ensuite le mélange par pas d’1/8 de tour. Le régime du ralenti augmentera à mesure que le mélange s’appauvrit.

plus riche

plus maigre

régime inférieur

régime supérieur

Illustration 6

f. Mise en route

Illustration 5

plus riche plus maigre

Illustration 7

35CV-10 NEW GENERATION

Interrupteur sur le récepteur

• Interrupteur sur le boîtier de réception.

• Fixer l’antenne du récepteur et le fil.

• Monter la carrosserie et la fixer à l’aide des goupilles fendues.

h. Conduite de la voiture

• Soulever les pneus du sol.

• Tourner le volant à droite et à gauche jusqu’en butée. Les roues doivent suivre le sens de rotation du volant.

• Si les roues tournent dans l’autre sens, actionner le commutateur d’inversion (ST en position REV).

• Pour régler la vitesse, actionnez le levier des gaz/du frein

- vers l’arrière (marche avant, accélération) ou

- vers l’avant (freinage, marche arrière).

Bild 8

g. Allumer l’émetteur

Sortir complètement l’antenne de l’émetteur. La portée de la radiocommande est diminuée lorsque l’antenne

n’est pas sortie complètement. ATTENTION ! Toujours allumer l’émetteur en premier !

eur

lorsque l’antenne

remier

Gauche

Droite

Au centre

36FCV-10 NEW GENERATION

j. Entretien et maintenance

L’absence de rodage et/ou des dommages causés par une utilisation incorrecte annulent la garantie.

Il existe deux moyens pour surveiller la température du moteur. La première solution est d’acheter un capteur de température. La seconde solution, plus économique, est de mettre un peu d’eau (salive) sur la culasse et de vérifier qu’elle ne bout qu’au bout de 3 ou 4 secondes (Le point d’ébullition de l’eau est normalement 100 °C). Si elle s’évapore immédiatement, le moteur est trop chaud.

Le moteur fonctionne mieux et il est plus facile à démarrer quand sa température de fonctionnement est de 100 - 125 °C. Suivant les conditions météorologiques il peut être nécessaire de modifier les réglages du carburateur. Agir sur les réglages par petits incréments afin de protéger la longévité du moteur. Un mélange trop pauvre ou l’environnement peut provoquer une surchauffe. Une surchauffe excessive peut endommager des composants du moteur.

De nombreux conseils et informations en ligne vous aident à régler le moteur. Nos moteurs ont une très longue durée de vie. Avec une maintenance et un réglage correct, le modèle réduit peut être utilisé pendant des heures sans interruption.

Fin de l’utilisation

Quand vous avez fini de piloter votre modèle, il existe deux façons d’arrêter le moteur. La première méthode est d’obturer la sortie de l’échappement. Vérifier que le moteur est au ralenti, de préférence avec les freins serrés.

La seconde méthode consiste à pincer l’arrivée d’air au niveau de l’admission. Ne pas pincer l’arrivée de carburant sous peine de causer une surchauffe.

Il est possible de laisser le carburant restant alimenter le moteur jusqu’à la panne sèche. Le moteur tournera au ralenti jusqu’à son arrêt complet sans avoir à appliquer une des méthodes décrites ci-dessus.

Mettre un peu d’huile de stockage dans le carburateur et tirer le starter plusieurs fois pour répandre cette huile dans tout le moteur. Ceci est recommandé pour stocker la voiture pour plus d’une journée. Les vapeurs de méthanol produisent de l’eau préjudiciable aux parties internes du moteur. Il est également conseillé de vérifier la présence et le serrage de toutes les vis et écrous avant et après chaque utilisation.

Maintenir le modèle le plus propre possible pour pouvoir en profiter longtemps. Pour cela, utiliser un pinceau ou une soufflette. Toujours vérifier les batteries d’émission et de réception avant de démarrer la voiture.

Conseil:

Le port des gants est conseillé quand la voiture est chaude !

BAND

CH.1-

CH.2-

MADE IN CHINA

40 MHz

i. Changer les fréquences (Uniquement pour la version 27/40 MHz)

Emetteur

Un changement rapide des fréquences est possible en débranchant tout simplement le quartz à l’arrière de l’émetteur et en en branchant un autre.

Les quartz de l’émetteur et du récepteur doivent être en correspondance. Bien vérifier que les quartz sont bien entièrement enfoncés dans leurs logements respectifs.

Récepteur

Rebrancher un quartz interchangeable dans le récepteur pour un changement rapide de la fréquence.

Quartz du récepteur

Quartz de l’émetteur

Illustration 9

Illustration 10

37CV-10 NEW GENERATION

Surchauffe Vérifier la température. Si elle dépasse 130 °C,

enrichir le mélange. Vérifier que les roues tournent librement.

Pressurisation carburant déconnectée

Reconnecter la durite entre l’échappement et le réservoir.

Filtre à air encrassé

Laver la mousse avec de l’eau savonneuse et l’imbiber d’huile spéciale.

Carburateur bouge

Vérifier la clavette et l’écrou de fixation. Presser le carburateur sur le moteur et serrer l’écrou pour éviter l’entrée d’air.

Le moteur cale

Batteries mortes / vides

La batterie de l’émetteur doit être entièrement chargée. Des servos lents indiquent que la batterie de réception est vide.

Réglage de l’émetteur incorrect

Se reporter à la notice de l’émetteur.

Antenne de l’émetteur non déployée

Sortir entièrement l’antenne de l’émetteur.

Perte de contrôle

Une voiture radiocommandée utilise la même fréquence de commande à proximité.

La voiture ne bouge pas

L’émetteur ou l’interrupteur du châssis sont à l’arrêt.

Mauvaise polarité ou mauvais type des batteries. Batteries déchargées.

Course pas droite

Réglage de direction défectueux. Boulons des roues avant et arrière desserrés.

Ne s’arrête pas Réglage des gaz défectueux.

Voiture trop lente

Perte de puissance du moteur. Boulons des roues arrière desserrés. Poussière ou corps étrangers dans la

transmission.

Difficultés pour contrôler le véhicule

k. Élimination de pannes

Il est conseillé de lire ces informations avant la survenue de la première panne !

Le moteur ne démarre pas

Moteur noyé. Trop de carburant dans le moteur

Retirer la bougie. Tirer le lanceur 6 à 8 fois. Se méfier des projections de carburant.

Bougie morte Retirer la bougie et la placer sur le chauffe

bougie. Si le filament est noir, la bougie est morte. S’il est orange, la bougie est bonne.

Batterie du chauffe bougie morte

Placer une bougie sur le chauffe bougie. Si elle s’éclaire faiblement ou pas du tout, remplacer ou recharger la batterie du chauffe bougie.

Réservoir vide/ Moteur non alimenté

Remplir le réservoir. Amorcer le moteur en tirant sur le lanceur tout en bouchant la sortie d’échappement.

Surchauffe Une utilisation à trop haute température peut

causer un serrage du moteur. Laisser refroidir 5 à 10 minutes.

38ECV-10 NEW GENERATION

Estimado cliente

Le felicitamos por la adquisición de su coche radio controlado CARSON, que ha sido fabricado con tecnología de actualidad.

De acuerdo con nuestra política de constante desarrollo y mejora de nuestros productos, nos reservamos el derecho de efectuar cambios en las especificaciones relativas a equipo, material y diseño de este producto en cualquier momento sin noticia previa.

Las especificaciones o diseños del producto real podrían variar de los mostrados en el manual o envase.

Este manual es componente del producto. No cumplir las instrucciones operativas y de seguridad incluidas invalidará la garantía. Conserve esta guía como recordatorio o para caso de pasar el modelo a una tercera persona.

Condiciones de la garantía

Este producto está garantizado por CARSON contra defectos de fabricación en materiales o mano de obra bajo utilización normal por un período de 24 meses desde la fecha de adquisición en comercios autorizados. En caso de defecto del producto durante el período de garantía, lleve el producto y el ticket o recibo de venta como prueba de adquisición a cualquier tienda autorizada CARSON.

CARSON podrá a su elección y salvo que las leyes dispongan otra cosa: (a) Corregir el defecto mediante la reparación del producto sin cargo

de piezas o mano de obra; (b) Reemplazar el producto por otro del mismo o similar diseño; o (c) Devolver el importe de adquisición del producto. Todas las piezas y productos reemplazados, así como los productos

cuyo importe haya sido devuelto, pasan a ser propiedad de CARSON. Se podrán utilizar piezas nuevas o reacondicionadas para la prestación del servicio de garantía.

Las piezas y productos reparados o reemplazados estarán garantizados por el período restante al vencimiento de la garantía. Cualquier reparación o sustitución del producto tras vencer el período de garantía será abonada por usted.

Esta garantía no cubre:

• Daños o fallos causados o atribuibles a fuerzas de la naturaleza, abuso, accidente, uso incorrecto, impropio o anormal, falta de seguimiento de las instrucciones, mantenimiento o instalaciones inadecuadas, alteraciones, tormentas eléctricas u otros incidentes causados por exceso de voltaje o corriente;

• Todos los danos causados por la pérdida del control del modelo;

• Cualquier reparación no efectuada por un servicio de reparaciones autorizado CARSON;

• Consumibles como fusibles o baterías;

• Daños estéticos;

• Transportes, embarques y / o costos de seguros; o

• Costos de retirada del producto, instalaciones, servicio de ajuste o reinstalación.

Esta garantía le da a usted derechos legales específicos, y usted también podría tener otros derechos que variarían de estado en estado.

Declaración de conformidad

Dickie-Tamiya GmbH & Co. KG por la presente declara que este kit de modelo con radio, motor, batería y cargador está en concordancia con los requerimientos básicos 98/37EG y 89/336/EWG y otras normas pertinentes de la directiva 1999/5/EG (R&TTE).

La declaración de conformidad original se puede solicitar a: Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth •

Alemania El producto que ha adquirido está propulsado por una batería

recargable Ni-MH. La batería es reciclable. Al final de su vida útil, bajo varias leyes nacionales / estatales y locales, puede ser ilegal tirar esta batería en los contenedores de basura normal. Pregunte a las autoridades locales responsables sobre las opciones adecuadas de reciclado o deshecho.

Significado del símbolo en el producto, el embalaje o las instrucciones de uso. ¡Los electrodomésticos son objetos de valor y, al final de su vida útil, no deben tirarse a la basura doméstica! Contribuya a proteger el medioambiente y los recursos entregando este aparato en los puntos de reciclaje correspondientes. La organización responsable de la recogida de basura o su establecimiento especializado podrán responder a sus preguntas.

Le deseamos buena suerte y mucha diversión conduciendo su coche radio controlado CARSON!

¡Antes de utilizar su nuevo modelo lea estas instrucciones cuidadosamente!

39CV-10 NEW GENERATION

Indice de contenidos

Emisora

(sólo en versión RTR)

Chasis

isora

RTR

)

Contenido del kit

Prólogo .........................................................................................................................38

Contenido del kit ......................................................................................................39

Precauciones de seguridad ...................................................................................40

Artículos adicionales necesarios para el arranque del motor ..................42

Herramientas necesarias para el montaje .......................................................43

a. Su equipo de radio ............................................................................................43

b. Chasis ......................................................................................................................44

c. Introducir las baterías del receptor .............................................................44

d. Probando 1...2...3 ................................................................................................45

e. Últimos preparativos .........................................................................................45

f. ¡Momento de divertirse... casi! .......................................................................46

g. Conecte la emisora ............................................................................................47

h. Volante de dirección .........................................................................................47

i. Cómo cambiar frecuencias .............................................................................48

j. Mantenimiento y cuidados .............................................................................48

k. Guía de problemas.............................................................................................49

Montaje ........................................................................................................................62

Recambios...................................................................................................................78

3,0 cm

Motor.............................................................................................................82

2,5 cm

Motor.............................................................................................................84

Reglajes ........................................................................................................................86

40ECV-10 NEW GENERATION

Precauciones de seguridad

Precauciones de seguridad y normas de operativa

Este modelo radio controlado solo debe ser utilizado con el combustible de modelismo adecuado. Evite siempre utilizar modelos radio controlados en áreas restringidas, reducidas o pobladas. Manténgalo alejado de carreteras, autopistas gente y animales. Nunca utilice el modelo en interiores.

Con un automodelo RC de combustión no se deben transportar mercancías, personas ni animales.

¡Por favor, cerciórese de haber leído todas las instrucciones de seguridad y procedimientos de operativa antes de utilizar el modelo!

La carrocería debería estar correctamente fijada al chasis antes de conducirlo.

Permita cierto tiempo para que el escape y el motor se enfríen antes de quitar la carrocería. Estas piezas están extremadamente calientes durante el uso y podrían causar heridas serias.

El modelo no debe utilizarse de forma permanente en las proximidades inmediatas de personas, ya que bajo ciertas circunstancias pueden causarse daños auditivos.

Para evitar que el modelo sufra averías en el sistema de mando y que debido a ello funcione de manera incontrolada, se deberá comprobar que las pilas del emisor y del receptor están en perfecto estado de carga.

Compruebe siempre que no haya tuercas, tornillos pasadores o componentes sueltos. Ajuste y reapriete si fuese necesario.

Llene el depósito de combustible y cierre firmemente la tapa. Limpie cualquier vertido de combustible. No deje nuca combustible en el depósito.

¡Este modelo no es un juguete!

• Los modelos radio controlados no son juguetes, su manejo debe ser aprendido paso a paso.

• Los niños menores de 14 años sólo deberían manejar este modelo bajo supervisión adulta.

La conducción de coches radio controlados es un fascinante hobby que debe ser practicado con la necesaria precaución y respeto. Un coche radio-controlado que tiene un peso considerable y capaz de desarrollar velocidades muy altas puede causar daños y lesiones en caso de conducción incontrolada, siendo el usuario legalmente responsable de ello.

Compruebe que dispone de un seguro con la suficiente cobertura contra los daños que pueda causar cuando practique su hobby. Sólo un vehículo montado correctamente funcionará y reaccionará de la manera esperada.

Nunca improvise en las reparaciones y utilice únicamente los recambios originales si fuese necesario. Igualmente y ante un modelo premontado, deberá repasar todas las conexiones y tortillería para asegurarse que están correctamente apretados ajustados.

41CV-10 NEW GENERATION

Nunca comience a conducir sin haberse asegurado de los siguientes puntos:

• Las baterías de la emisora y del receptor dan buen voltaje y no están deterioradas o desgastadas.

• Compruebe antes del arranque el alcance de la radiofrecuencia.

• Compruebe siempre el funcionamiento del sistema de radio antes de utilizar el coche.

• Todos los componentes operativos están en buenas condiciones y se ha comprobado su correcto funcionamiento.

• Verificado que todos los tornillos estén correctamente apretados.

• No hay ninguna otra emisora R/C o similar cercana que pueda causar interferencias. La emisora y el receptor están conectados, y se ha comprobado el buen funcionamiento de todas sus funciones. Primero conecte la emisora, luego el receptor. Invierta el procedimiento para la desconexión. Asegúrese que nadie más está operando en la misma frecuencia que su radio y que no se aprecian interferencias.

• Extienda completamente la antena de la emisora. Asegúrese que nadie más está operando en la misma frecuencia que su radio y que no se aprecian interferencias. Siempre apague el motor y desconecte el coche antes de desconectar la emisora.

• ¡No conduzca bajo líneas de alta tensión, radio mástiles o durante tormentas eléctricas!

• Las perturbaciones atmosféricas pueden afectar las señales de su emisora de radio.

• Las conexiones eléctricas de su modelo no son estancas. En consecuencia, no lo maneje en lluvia, nieve, charcos o hierba húmeda.

• El terreno en el que se pretende operar el modelo no está abierto al tráfico y

• No es usado por personas o animales.

• No conduzca si está muy cansado o su poder de reacción está limitado de algún modo.

• Mantenga siempre contacto visual con el modelo.

• La carrocería debería estar correctamente fijada al chasis antes de conducirlo.

• Un mantenimiento y cuidado periódicos son necesarios para una potencia de marcha de primera clase.

• Estas piezas están extremadamente calientes durante el uso y podrían causar heridas serias, p, ej. la parte superior del motor, el sistema de escape, el engranaje de metal y mucho más. Tocar estas piezas durante el funcionamiento puede provocar lesiones.

Preste atención a las instrucciones de carga de su emisora.

• Asegúrese que las baterías de la emisora y el receptor están completamente cargadas y tienen el voltaje correcto.

• Con baterías medio gastadas podría perder el control de su modelo.

• Nunca utilice baterías recargables o de diferente capacidad. Nunca intente recargar las baterías.

Si no utiliza el modelo por algún tiempo, la batería recargable debe

ser retirada.

Por favor, lea los siguientes puntos relativos al combustible:

• Mantenga el combustible en un sitio seguro y fuera del alcance de niños o animales.

• Asegúrese que el recipiente del combustible está bien cerrada y apretada.

• Almacene el combustible en un lugar bien ventilado y sin humedad.

• El combustible glow es extremadamente inflamable. Manténgalo fuera de fuentes de calor, llamas directas, dispositivos eléctricos y baterías. No fume cerca del combustible.

• Evite el contacto con la piel y no lo inhale. Lea las etiquetas de advertencia del bote.

Deshágase de los botes vacíos del modo legalmente estipulado. Nunca tire botes vacíos al fuego.

En caso de accidente o indisposición, acudir inmediatamente al médico (mostrar si es posible la etiqueta del combustible).

Por fin

Lea detenidamente estas instrucciones de uso antes de comenzar cualquier trabajo.

Después de cada uso, todas las piezas importantes así como los conectores deberían ser comprobados. ¡Un simple tornillo suelto puede ser suficiente para dejar al modelo en situación peligrosa! Verifique el coche periódicamente y cambie las piezas defectuosas o gastadas por recambio original.

¡Le deseamos buena suerte y mucha diversión conduciendo su coche radio controlado CARSON!

42ECV-10 NEW GENERATION

Artículos adicionales necesarios para el arranque del motor

Biberón de combustible

50 001 3330

Combustible

Chispómetro 50 090 5044

Litros Nitrometano N

Uso

1,0 10% 50 090 5052 Rodaje/

Principiantes

1,0 16% 50 090 5053

Normal 2,5 16% 50 090 5054 Normal 1,0 25% 50 090 5055 Competición 2,5 25% 50 090 5056 Competición

Se recomienda combustible CARSON

Aceite after run Aceite de filtro 50 090 5044 50 003 2648

Articulo Motor Combustible Temperatura

50 090 5006 Bujía Rossi R2 hot 2 - 3,5 ccm Sin Nitro +0° - +15C°

50 090 5007 Bujía Rossi R3 medium 3,5 - 6 ccm Sin Nitro -2° - +18C° 50 090 5008 Bujía Rossi R4 cold 6 - 10 ccm Sin Nitro -5° - +20C° 50 090 5009 Bujía Rossi R5 extra 3,5 - 10 ccm 10% Nitro -7° - +22° 50 090 5010 Bujía Rossi R6 cold universal 10-13% Nitro +10° - +25° 50 090 5011 Bujía Rossi R7 cold universal 13-15% Nitro +15° - +30° 50 090 5012 Bujía Rossi R8 extra cold universal 13-15% Nitro +20° - +40°

CARSON-ROSSI Bujía

Para la emisora necesitará 8 baterías AA Alcalinas o recargables.

Juego de Nitro 50 090 5072

43CV-10 NEW GENERATION

Herramientas necesarias para el montaje

Tijeras 30 001 3305Alicates de punta fina 30 00 4034

Tenacillas 30 00 4035

Cutter de modelismo 30 007 4053

Liave de cruceta 30 001 3118Destornillador Phillips (pequeño y grande) y Llaves allen 1,5 / 2 / 2,5 mm 30 007 4023

Adhesivo instantáneo 30 005 3339

Por favor, lea las instrucciones facilitadas en su equipo de radio antes de usarlo.

Los servos deben ser centrados en posición neutra antes de comenzar la instalación. Para efectuar el centrado, conecte el emisor y el receptor. Coloque las palancas de los trims en posición central y desconecte el receptor, después el emisor. Los servos estarán ahora en la posición neutra requerida para su instalación.

Antena de receptor

Baterias de receptor

Servo de acelerador

Servo de dirección

Interruptor

Elementos de control

a. Su equipo de radio (sólo en versión RTR)

Pinzas 30 00 4003

Elementos de

ntr

)

44ECV-10 NEW GENERATION

Caja del receptor

Motor

Neumático delantero

Amortiguador delantero

Chasis

Amortiguador trasero

Neumático trasero

Servo de dirección

Depósito

Escape

Servo de gas

Filtro de aire

c. Introducir las baterías del receptor

Inserte 4 baterías “AA” en el portapilas según se muestra. Asegúrese que los terminales positivo (+) y negativo (-) estén en la posición correcta. A continuación enchufe el portapilas al conector del interruptor, dentro de la caja de radio. El rojo va al rojo y el negro va al negro. Coloque la tapa de la caja de radio.

Consejo:

Utilice baterías recargables. Duran más y las amortizará en poco tiempo. Sustituya el portapilas por nuestro pack 6 V NiMh 1100 mAh batería (N

50 060 8036 JR).

b. Chasis

Imagen 1

45CV-10 NEW GENERATION

Siempre conecte primero la emisora antes de conectar el coche. Ahora puede conectar su coche a través del interruptor localizado en la caja de radio. Nota: Compruebe siempre los reglajes de la emisora antes de utilizar el coche.

Asegúrese que la dirección esté centrada. Si no lo estuviese, utilice la palanca del trim de dirección (ST-TRIM) para efectuar el centraje. Girarla hacia la izquierda debería hacer que el coche girase a la izquierda, y viceversa.

Ahora es el momento para regular el acelerador en su posición neutra. Quite el filtro de aire del carburador.

La apertura de la guillotina debería ser muy pequeña, en torno a 1 - 1,5 mm para permitir el ralentí del motor. Si estuviese más abierta, el motor se revolucionará más de lo normal hasta que se apliquen frenos. Esta situación desgastará prematuramente las zapatas de freno y/o embrague, haciendo al coche difícil de conducir.

Utilice la palanca del trim de acelerador (TH-TRIM) para mover el brazo de servo a la posición neutral, si fuese necesario. Cuando esté en neutro, los frenos no deberían quedar ajustados. Ajustando los prisioneros del varillaje con una llave allen de 1,5 mm podrá cambiar los reglajes del freno. Coloque de nuevo el filtro de aire cuando todo quede debidamente ajustado.

1 - 1,5 mm

TH-Trimm

d. Probando 1...2...3...

e. Últimos preparativos...

Ensamble el biberón de combustible. A continuación apriételo e introdúzcalo en el bote de combustible para coches de automodelismo. Reduzca la presión y el biberón se llenará solo. Después, introduzca y apriete lentamente el biberón para llenar su depósito de combustible.

Consejo 1:

El combustible durará más si lo almacena el un lugar oscuro, fresco y seco. El chispómetro viene junto con el extremo negativo de la parte superior. Enrosque la tapa firmemente.

Consejo 2:

No deje el chispómetro en su motor durante más de diez segundos. Un tiempo superior podría causar que la bujía se fundiese prematuramente. Utilice chispómetros recargables para mayor duración.

Consejo 3:

¡Para arrancar el motor, utilice un guante ignífugo!

Imagen 2

Imagen 3

Imagen 4

46ECV-10 NEW GENERATION

El rodaje del motor es el paso más importante para asegurarse que el motor sea rápido y fiable durante su vida útil. Simplemente: NO SE SALTE ESTE PASO!

El motor está pre-ajustado de fábrica para el rodaje. Busque un taco de madera o una plataforma y coloque el coche de modo que las ruedas giren libremente sin tocar el suelo.

Asegúrese con la emisora que el acelerador está en la posición neutra. Coloque el chispómetro en la bujía (imagen 5) y dele un tirón al arrancador. ¡No tire más de 25 cm! Más recorrido podría romper la cuerda. Es mejor dar varios tirones cortos que tirones largos. Si la cuerda del arrancador se atasca, gire un poco el volante de inercia con los dedos. Esto debería hacer que la cuerda se enrolle automáticamente. Tras algunos tirones, el motor arrancará con una buena nube de humo.

Si el motor tuviese problemas de ralentí con este reglaje “graso”, gire el tornillo de ralentí a la derecha 1/8 de vuelta cada vez. Esto aumentará el ralentí permitiendo al motor rodar adecuadamente. Haga esto en un área bien ventilada, por ejemplo en el exterior de su casa. El aceite sin quemar del combustible se acumulará en el escape, así que esté preparado.

Deje el coche ralentizar de este modo durante 2 – 3 depósitos, comprobando la temperatura del motor cada dos minutos. Por favor, deje reposar 10 – 15 minutos entre depósito y depósito. Debería poder tocar la culata del motor con los dedos, estando caliente el motor pero sin llegar a quemar. Si parece estar demasiado caliente, “engrase” la carburación (gire a la izquierda) mediante la aguja de altas y la de bajas 1/8 de vuelta. Efectúe siempre pequeños incrementos cuando haga este tipo de reglajes.

Consejo:

Reglaje de fábrica del carburador:

Con los siguientes ajustes básicos el motor arranca inmediatamente, funciona limpiamente y suficientemente graso.

• Tornillo de ralentí: Aproximadamente 1mm de apertura en el barril.

• Aguja de altas: Ciérrela completamente, a continuación abra 4 vueltas completas.

• Aguja de bajas (en leva de apertura): Enrásela con el borde de la leva, a continuación gire a la derecha una vuelta completa.

Tras finalizar el período de rodaje, la aguja de altas debería quedar abierta al menos 3 y 1⁄4 vueltas. Un reglaje graso es mejor si la temperatura exterior es alta.

Consejo:

Conduzca el coche lentamente con la carburación “grasa” durante algún tiempo tras el rodaje, evitando períodos prolongados a pleno gas. Valla “afinando” gradualmente la mezcla 1/8 de vuelta cada vez. El ralentí aumentará en la medida que valla afinando el motor.

Enriquecer

Afinar

Bajas RPM

Altas RPM

Imagen 6

f. ¡Momento de divertirse... casi!

Imagen 5

Enriquecer Afinar

Imagen 7

47CV-10 NEW GENERATION

Conecte el receptor

• El interruptor está en la caja de radio.

• Fije el cable de la antena del receptor.

• Coloque la carrocería y fíjela con los clips de carrocería.

h. Volante de dirección

• Levante las ruedas del suelo y compruebe que todos los controles responden.

• Gire el volante de dirección a derecha e izquierda a su máximo recorrido. Las ruedas deberían seguir el giro del volante.

• Si las ruedas giran en sentido contrario, utilice el interruptor inversor de servo (ST en posición REV).

• Para regular la velocidad presione el gatillo

- conduciendo hacia delante, para ganar velocidad o

- empújelo (frenos, marcha atrás).

g. Conecte la emisora

Extienda completamente la antena de la emisora. El radio de acción de la emisora se reducirá si la antena no está completamente desplegada.

PRECAUCION ¡Conecte siempre primero la emisora!

ora

a antena no

Izquierda

Derecha

Neutro

Imagen 8

48ECV-10 NEW GENERATION

j. Mantenimiento y cuidados

La falta de seguimiento del período de rodaje y/o daños causados por modificaciones inadecuadas invalidará la garantía de su motor.

Hay dos métodos para comprobar la temperatura del motor. Uno, adquirir una sonda de temperatura. El otro método, más barato pero menos preciso es el „test de saliva”. Ponga un poco de saliva en la culata, ésta debería evaporarse en 3 – 4 segundos (El punto de ebullición del agua es normalmente 100°C). Si se evapora inmediatamente, hay probabilidades que el motor esté funcionando demasiado caliente.

El motor funcionará mejor y será más fácil de arrancar en caliente si funciona entre 100 – 125 °C. Dependiendo de las condiciones ambiéntales, densidad del aire y humedad, los ajustes de la carburación variarán en el momento de cada utilización. Efectuar ajustes en pequeños incrementos es el mejor método para asegurarse que su motor durará largo tiempo. El sobrecalentamiento es causado por utilizar el motor demasiado afinado, o con demasiado estrés mecánico causado por su entorno de funcionamiento. El sobrecalentamiento severo generará fallos de las piezas internas del motor.

Existen muchas fuentes de información “online” que le pueden ayudar con los ajustes de su motor. Estos motores están diseñados para durar largo tiempo, y con un adecuado ajuste y mantenimiento, podrá utilizar su modelo durante horas cada vez.

Parada

Cuando haya acabado de utilizar el coche, hay dos opciones para parar el motor. El primer método es poner el pulgar en la salida del escape. Asegúrese que el motor se encuentra al ralentí, preferiblemente con los frenos activados.

El segundo método es pinzar la entrada de aire al motor. No pince la entrada de combustible, ya que causaría sobrecalentamiento del motor. Pruebe dejar a que el motor consuma todo el combustible del depósito hasta vaciarlo. El motor se revolucionará cuando se vacíe el depósito, de modo que los dos pasos anteriores no serán necesarios.

A continuación aplique aceite “after run” a través del carburador, y accione el tirador unas cuantas veces para repartirlo dentro del motor. Esto se recomienda si planea no utilizar el coche durante más de un día. El metanol se evapora en agua, que no es buena para las partes internas del motor. Siempre es buena idea revisar todos los tornillos, tuercas y pasadores antes de cada sesión de uso.

Mantener el coche limpio hará que sea más agradable trabajar en él. Esto se puede lograr con un compresor grande similar a los utilizados para pintar o con aire comprimido. Compruebe siempre las baterías de la emisora y receptor antes de arrancar el motor.

Consejo:

¡Utilice guantes cuando trabaje con el coche caliente!

BAND

CH.1-

CH.2-

MADE IN CHINA

40 MHz

i. Cómo cambiar frecuencias (Solo en la versión 27/40 MHz)

Emisora

Es posible efectuar un cambio rápido de frecuencias simplemente desenchufando el cristal intercambiable de la parte trasera de la emisora y enchufando otro.

Los cristales de la emisora y el receptor deben coincidir uno con el otro.

Asegúrese que el cristal está completamente introducido en la emisora y el receptor, no parcialmente.

Receptor

Enchufe un cristal intercambiable en el receptor para un cambio rápido de frecuencias.

Cristal del receptor

Cristal de la emisora

Imagen 9

Imagen 10

49CV-10 NEW GENERATION

Sobrecalentamiento

Compruebe la temperatura. Si está por encima de 130°C, enriquezca la mezcla. Compruebe que las ruedas giran libremente.

Toma de presión desconectada.

Recoloque el tubo de presión del escape al depósito de combustible.

Filtro de aire sucio.

Lávelo con jabón y agua, a continuación utilice aceite de filtro de aire.

Carburador suelto.

Compruebe el pasador de sujeción del carburador y su tuerca. Presione el carburador contra el bloque de motor y apriete la tuerca para evitar tomas de aire.

El motor se para

Baterías gastadas/ dañadas

Las baterías de la emisora deberían estar completamente cargadas. La lentitud de funcionamiento de los servos significa baterías de receptor gastadas.

Ajuste inadecuado de la emisora.

Remítase a las instrucciones de ajuste de su radio.

Antena de emisora no desplegada.

Extienda completamente la antena de la emisora.

Pérdida de control

Hay cercano un modelo R/C usando la misma frecuencia.

El modelo no se mueve

El interruptor de la emisora o del coche no está conectado.

La polardad o el tipo de batería es incorrecto. Las baterías están gastadas.

No va recto El trim de dirección no está correctamente

ajustado. Las tuercas de rueda delanteras y trasera están

muy sueltas.

No para El trim de acelerador no está correctamente

ajustado.

Funciona muy lento

El motor ha perdido potencia. Las ruedas están muy sueltas. Han entrado en los engranajes polvo u otros

objetos.

Difícil de controlar, interferencias

k. Guía de problemas

¡Lea esto antes de que ocurra!

El motor no arranca

Motor ahogado. Mucho combustible en el motor.

Quite la bujía. Accione el tirador 6 – 8 veces. Atención, el combustible puedo chorrear.

Cuidado con el combustible pulverizado.

Bujía fundida. Quite la bujía. Colóquela en el chipómetro. Si no prende (oscura), está fundida. Si prende (brillante), está correcta.

Chispómetro gastado.

Ponga una bujía nueva en el chispómetro. Si brilla muy levemente o no brilla, cambie la batería del chispómetro.

Depósito de combustible vacío/no hay combustible en el motor.

Llene el depósito. Cebe el motor tirando del arrancador mientras tapa la entrada de aire del carburador.

Sobrecalentamiento

Rodar a altas temperaturas puede producir bloqueo de vapores en el motor. Déjelo enfriar durante 5 – 10 minutos.

50ICV-10 NEW GENERATION

Caro Cliente

Ci congratuliamo con lei per l’acquisto di questo modello radio comandato CARSON,che è stato progettato secondo gli ultimi ritrovati della tecnica.

Per mantenere sempre aggiornati i nostri prodotti ci riserviamo il diritto di effettuare qualsiasi aggiornamento tecnico atto a migliorarne le qualità senza alcun preavviso.

Alcune caratteristiche tecniche di questo prodotto possono perciò essere diverse da quelle illustrate in questo manuale o sulla scatola.

Questo manuale fa parte di questo prodotto. In caso che non doveste seguire le istruzioni e le avvertenze di sicurezza riportate in questo manuale scade il diritto di garanzia. Conservate questo manuale per la rilettura e per un’eventuale inoltrare di questo modello a terzi.

Condizioni di Garanzia

Questo prodotto è garantito da CARSON, da difetti di fabbricazione nei materiali e lavorazioni, riscontrati nel normale utilizzo del modello, per 24 mesi dalla data di acquisto presso un rivenditore autorizzato. In caso di prodotto difettoso durante il periodo di garanzia, recarsi con il prodotto e lo scontrino o ricevuta presso qualsiasi rivenditore CARSON.

CARSON a sua discrezione, provvederà in accordo alle normative vigenti:

(a) Riparare il prodotto senza addebitare nulla; (b) Sostituire il prodotto con un altro uguale o di simili caratteristiche,

o (c) Rimborsare il prezzo di acquisto. Tutte le parti sostituite o rimborsate diventano di proprietà della

CARSON. Nell’ambito delle prestazioni di garanzia possono essere utilizzati elementi nuovi o ritrattati.

Le parti nuove sostituite o riparate possono essere utilizzate per il servizio di garanzia. Le parti riparate o sostituite in garanzia sono a loro volta coperti da garanzia.

Dalla garanzia sono esclusi:

• Danni o guasti causati da eventi naturali, normale usura, abusi, incidenti, utilizzo non corretto, inosservanza delle istruzioni, montaggio non corretto, imperizia dell’utilizzatore, mancanza di manutenzione, fulmini o altri incidenti causati da eccesso di voltaggio;

• Tutti i danni causati dalla perdita di controllo del modello

• Tutte le riparazioni non effettuate da personale autorizzato CARSON

• Le parti di consumo e le batterie

• Danni estetici non funzionali

• Trasporto, spedizione o costi assicurativi

• Costi di ritiro del prodotto, installazioni, regolazioni e reinstallazioni.

La garanzia in ogni caso è applicata in conformità alle vigenti norme nello stato dove il prodotto è stato acquistato.

Dichiarazione di conformità

Dickie-Tamiya GmbH & Co. KG dichiara che questo modello in tutte le sue parti, radio, motore, batteria, caricabatteria, è in regola con le SEGUENTI DIRETTIVE EUROPEE: 98/37EG e 89/336/EWG Inoltre è conforme alle direttive 1999/5/EG (R&TTE).

La dichiarazione originale di conformità può essere richiesta al seguente indirizzo: Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth • Germany

Il prodotto che avete acquistato è alimentato da batteria ricaricabile al Ni-MH. La batteria è riciclabile. Alla fine del suo ciclo, in diverse nazioni e/o leggi locali, potrebbe essere illegale introdurla nei cassonetti della immondizia. Assicuratevi come procedure per lo smaltimento, con il vostro locale ufficio smaltimento rifiuti.

Significato del simbolo sul prodotto, sulla confezione o nelle istruzioni per l’uso. Gli apparecchi elettrici sono prodotti riciclabili e quindi, al termine del loro ciclo di vita, non devono essere gettati tra i rifiuti domestici! Aiutateci a tutelare l’ambiente e a preservare le risorse, conferendo questo apparecchio presso i relativi centri di raccolta. Se avete domande a questo proposito, vi consigliamo di rivolgervi all’ente responsabile dello smaltimento dei rifiuti o al vostro rivenditore specializzato.

Vi auguriamo buona fortuna e buon divertimento alla guida del vostro modello CARSON.

Prima di utilizzare il vostro nuovo modello leggete attentamente queste istruzioni!

51CV-10 NEW GENERATION

Contenuto

Trasmettitore

(solo nella versione RTR)

Telaio

tore

RTR)

Contenuti del kit

Prefazione ...................................................................................................................50

Contenuti del kit .......................................................................................................51

Misure di sicurezza ................................................................................................... 52

Articoli necessari non compresi per la messa in moto del modello ......53

Utensili necessari al montaggio del modello ................................................. 54

a. Il suo apparato radio .........................................................................................54

b. Telaio ....................................................................................................................... 55

c. Alimentazione batterie della ricevente ...................................................... 55

d. Controlli .................................................................................................................56

e. Preparativi finali ..................................................................................................56

f. Messa in strada! ...................................................................................................57

g. Accendere il trasmettitore .............................................................................58

h. Come controllare il vostro modello .............................................................58

i. Come cambiare la frequenza .........................................................................59

j. Servizio e manutenzione .................................................................................59

k. Trattamento dei problemi ...............................................................................60

Montaggio ..................................................................................................................62

Ricambi ........................................................................................................................78

3,0 cm

Motor.............................................................................................................82

2,5 cm

Motor.............................................................................................................84

Messa a punto ...........................................................................................................86

52ICV-10 NEW GENERATION

Misure di sicurezza

Precauzioni di sicurezza e guida operativa

Questo modello radiocomandato deve utilizzare solo miscela approvata. Evitate sempre di usare il modello in zone vietate, limitate o popolate. State lontani da strade, autostrade, persone ed animali. Non utilizzate mai il modello in luoghi chiusi.

Con l‘automodellino radiocomandato a scoppio non è consentito trasportare merci, persone o animali.

Prima di iniziare ad utilizzare il modello leggere attentamente queste istruzioni!

La carrozzeria deve essere ben fissata sul modello prima della messa in moto.

Aspettare che il motore e gli scarichi si siano raffreddati prima di asportare la carrozzeria, queste parti diventano presto caldi e possono causare gravi ustioni.

Non deve essere azionato in modo continuativo nelle immediate vicinanze di persone perché potrebbe causare danni all’udito.

Per evitare guasti del sistema di controllo e la conseguente marcia incontrollata del modellino, controllare che le batterie del trasmettitore e del ricevitore siano perfettamente cariche.

Verificare il serraggio dei dadi e delle viti del modello dopo ogni corsa ed usare se necessario del frena filetti.

Riempire il serbatoio di miscela e chiudere bene il tappo, asciugare la miscela fuoriuscita. Svuotare sempre il serbatoio dopo l’utilizzo.

Non iniziare a guidare prima di avere osservato i seguenti punti:

• Le batterie del trasmettitore e della ricevente siano ben cariche e del corretto voltaggio.

• Controllare sempre le operazioni radio prima di far partire il modello.

• Assicuratevi che tutti servocomandi rispondano correttamente al segnale del trasmettitore.

• Tutte le parti del modello siano in buone condizioni ed assicuratevi della loro funzionalità .

• Dovete essere sicuri che tutte le viti siano ben strette.

• Che non ci siano altri modelli o trasmettitori nelle vicinanze che possano causare interferenze. Segnali di disturbo sulla stessa frequenza possono far perdere il controllo del modellino. Accendere sempre prima il trasmettitore per evitare reazioni incontrollate della ricevente o percezione di segnali estranei.

• Estraete completamente l’antenna ed assicuratevi che nessuno intorno a voi utilizzi la stessa frequenza (numero marcato sul quarzo) e che non ci siano interferenze. Spegnere sempre prima la ricevente e quindi il trasmettitore.

• Tenete il vostro modello lontano da cavi di alta tensione o antenne radio. Non usare mai il modello durante temporali con fulmini!

• I disturbi atmosferici possono influire sui segnali del teletrasmettitore.

• Il sistema elettrico del modellino non è impermeabile all‘acqua. Pertanto non guidare nella pioggia, nella neve, nelle pozzanghere o sull‘erba bagnata.

• Evitate sempre di guidare il modello in zone ristrette e limitate o in aree popolate.

• State lontani da strade, autostrade,persone e animali!

• Non guidare se si è stanchi o se le proprie capacità di reazione sono ridotte per altri motivi.

• Guardare continuamente il modello e non distrasi.

• La carrozzeria deve essere fissata correttamente al modello prima dell’utilizzo.

• Manutenzione e cure periodiche sono necessarie per ottenere delle prestazioni ottimali.

• Fare raffreddare tutte le componenti del motore prima di rimuovere la carrozzeria. Queste parti durante l’uso diventano estremamente calde e possono causare gravi ustioni.

Assicurarsi che le batterie siano ben cariche e del corretto voltaggio.

• Quando le batterie si stanno scaricando potreste perdere il controllo del modello.

• Non mischiare mai nel trasmettitore accumulatori/batterie carichi con accumulatori/batterie semiscarichi o con accumulatori di capacità diversa.

• Cercare di non caricare mai pile a secco (solo gli accumulatori sono ricaricabili).

Dopo l’utilizzo rimuovere le batterie dal modello.

Questo modello non è un giocattolo!

• I modelli radiocomandati non sono giocattoli, l’utilizzo di essi deve essere imparato passo passo.

• I bambini sotto i 14 anni possono guidare il modello solo sotto la supervisione di un adulto.

Guidare un modello radiocomandato è un affascinante hobby che deve essere praticato con la necessaria cautela e rispetto. Poiché gli automodellini telecomandati hanno un peso considerevole e raggiungono velocità molto elevate, nella marcia incontrollata possono provocare notevoli danni e lesioni dei quali dovrà rispondere l‘utilizzatore.

Cautelatevi con una sufficiente copertura assicurativa, che vi consenta di praticare il vostro hobby in assoluta sicurezza. Il vostro modello funzionerà bene solo se sarà tenuto in perfetta efficienza.

Utilizzare solo ricambi originali e non montare mai parti non adatte. La responsabilità del modello è direttamente di chi lo guida, per cui assicurarsi prima dell’utilizzo che tutto funzioni correttamente e che tutta la viteria sia ben stretta.

53CV-10 NEW GENERATION

Articoli necessari non compresi per la messa in moto del modello

Per il carburante rispettare quanto segue:

• Tenere la miscela in un luogo sicuro e fuori dalla portata dei bambini e di animali domestici.

• Assicurarsi che il recipiente sia ben chiuso.

• Tenere la miscela in luogo ben ventilato ed asciutto.

• Il carburante è estremamente infiammabile. Tenerlo lontano da tutte le fonti di calore, da fiamme libere,apparecchi elettrici e b atterie. Non fumare nelle immediate vicinanze.

• Evitate di toccare e Assolutamente Non inalare. Leggere attentamente le avvertenze riportate sulla confezione.

Buttare il contenitore vuoto negli appositi bidoni. Non buttare il recipiente anche vuoto sul fuoco.

In caso d‘infortunio o di malore, consultare immediatamente un medico (recare possibilmente con sé l‘etichetta del carburante).

A fine utilizzo

Leggere attentamente le presenti istruzioni prima di intraprendere qualsiasi operazione.

Dopo ogni utilizzo, verificate sempre che tutte le parti siano in perfetta efficienza, e ricordatevi che un solo particolare difettoso può causare gravi danni alle persone. Controllate periodicamente il vostro modello e sostituite le eventuali parti danneggiate solo con ricambi originali del modello.

Vi auguriamo buona fortuna e buon divertimento con il vostro modello CARSON.

Articolo Motore Miscela Temperature

50 090 5006 Glow plug Rossi R2 hot 2 - 3,5 ccm senza Nitro +0° - +15C°

50 090 5007 Glow plug Rossi R3 medium 3,5 - 6 ccm senza Nitro -2° - +18C° 50 090 5008 Glow plug Rossi R4 cold 6 - 10 ccm senza Nitro -5° - +20C° 50 090 5009 Glow plug Rossi R5 extra 3,5 - 10 ccm 10% Nitro -7° - +22° 50 090 5010 Glow plug Rossi R6 cold universal 10-13% Nitro +10° - +25° 50 090 5011 Glow plug Rossi R7 cold universal 13-15% Nitro +15° - +30° 50 090 5012 Glow plug Rossi R8 extra cold universal 13-15% Nitro +20° - +40°

Riempitore 50 001 3330

Miscela

Accendi candela 50 090 5044

Litro Nitrometano N

Utilizzo

1,0 10% 50 090 5052 Rodaggio/

principianti

1,0 16% 50 090 5053

Normale 2,5 16% 50 090 5054 Normale 1,0 25% 50 090 5055 Race 2,5 25% 50 090 5056 Race

Miscela CARSON

Candele CARSON-ROSSI

Per la trasmittente necessitano 8 batterie AA stilo a secco o ricaricabili.

Olio After Run olio filtro 50 090 5044 50 003 2648

Set Nitro 50 090 5072

54ICV-10 NEW GENERATION

Utensili necessari al montaggio del modello

Vi preghiamo di leggere le istruzioni del vostro radiocomando prima di usarlo.

I servi debbono essere regolati al centro prima di essere installati. Per regolare una posizione neutra accendere il trasmettitore e la ricevente. Regolare i trims in posizione centrale e spegnere la ricevente. I servi saranno ora regolati al centro e pronti per l’installazione.

a. Il suo apparato radio (Solo nella versione RTR)

Forbici 30 001 3305Pinze 30 00 4034

Tronchesine 30 00 4035

Cutter 30 007 4053

Chiave candela 30 001 3118Cacciaviti esagonali mm.

1,5/ 2 / 2,5 mm 30 007 4023

Colla istantanea 30 005 3339

Antenna ricevente

Batteria ricevente

Servo gas

Servo sterzo

Interruttore

Trasmittente

Pinzette 30 00 4003

sione RTR

)

rasmittente

55CV-10 NEW GENERATION

Scatola ricevente

Motore

Gomme anteriori

Ammortizzatori anteriori

Telaio

Ammortizzatori posteriori

Gomme posteriore

Servo sterzo

Serbatoio

Silenziatore

Servo gas

Filtro dell’aria

Immagine 1

c. Alimentazione batterie della ricevente

Inserire 4 batterie tipo “AA” nel porta batterie della ricevente come da foto. Assicuratevi di posizionare le batterie con la giusta polarità, positivo (+) e negativo (-). Quindi collegate la spinetta della batteria con la spinetta dell’interruttore. Il nero con il nero ed il rosso con il rosso. Riposizionate il vano batterie.

Consiglio:

Utilizzate delle batterie ricaricabili. Hanno una buona durata e si ammortizzeranno in breve tempo. Sostituire il porta pile con il nostro pacco batterie 6 V NiMh 1100 mAH (codice 50 060 8036 JR).

b. Telaio

56ICV-10 NEW GENERATION

Accendere sempre prima il trasmettitore e dopo la ricevente. Ora potete accendere il vostro modello utilizzando l’interruttore on/off posizionato sulla scatola radio. Controllate sempre le regolazioni prima di accendere il modello!

Controllate che lo sterzo sia centrato. Se non lo fosse, usate il pomello ST-TRIM a sinistra del volantino di comando sterzo. Girando il volantino verso sinistra il modello deve girare a sinistra e girando a destra il modello deve andare a destra.

Consiglio: Leggere attentamente il manuale della vostra radio per effettuare le regolazioni avanzate.

Adesso bisogna regolare l’acceleratore in posizione neutra. Rimuovere il filtro dell’aria.

L’apertura della ghigliottina deve essere molto ridotta, da 1 a 1,5 mm per permettere al motore di girare al minimo. Se è molto più aperta il motore rimarrà accelerato anche con il freno azionato, provocando una più rapida usura sia delle pastiglie dei freni che della frizione, creando difficoltà di guida del modello.

Quindi utilizzate se necessaria la regolazione del trim TH-TRIM per mettere il servo in posizione neutra. In questa posizione neutra il freno non deve essere bloccato. Se necessita agite con chiavetta esagonale da 1,5 mm. sul collarino della leva freno. Rimontare il filtro aria quando avete finito le regolazioni.

1 - 1,5 mm

TH-Trimm

d. Controlli

e. Preparativi finali

Assemblare il riempitore miscela. Per riempire di miscela il riempitore, bisogna comprimerlo ed immergerne il beccuccio nel contenitore della miscela. Lasciare decomprimerlo e si riempirà di miscela. Riempite il serbatoio premendo dolcemente sul riempitore ed assicurarsi a fine riempimento che il tappo sia ben chiuso.

Consiglio 1:

La miscela durerà più a lungo se tenuta in luogo fresco, asciutto ed al buio.

Consiglio 2:

Non lasciare più di 10 secondi la pipette candela collegata alla candela. Un tempo superiore né può causare la bruciatura prematura del filamento. Per una maggiore durata utilizzate una pipetta candela ricaricabile.

Consiglio 3:

Per l’avviamento utilizzare appositi guanti ignifughi!

Immagine 2

Immagine 3

Immagine 4

57CV-10 NEW GENERATION

Un buon rodaggio del motore, assicura buone prestazioni e lunga vita al vostro motore. Assolutamente: NON SALTATE QUESTA PARTE!

Il motore è già regolato per il rodaggio. Posizionate il modello su un supporto in maniera che le ruote siano libere di muoversi.

Assicuratevi che il gas sia in posizione neutra. Collegate la pipetta candela alla candela (immagine 5) e date una tirata secca. Non tirate più di 25 cm! Se esagerate si può rompere la corda. E’ meglio dare molti strappetti corti che uno ampio, non è una motosega! Se la corda si arrotola, girate con le dita il volano. Questo movimento fa raccogliere la cordicina dello strappo. Dopo poche tirate, il motore si avvierà emettendo abbastanza fumo.

Se il motore regolato così grasso fa fatica a tenere il minimo, girate la regolazione del minimo di 1/8 di giro alla volta in senso orario. Così aumenterete il minimo e farete un buon rodaggio. Effettuate queste operazioni in un’area ben ventilata, magari sul marciapiede di casa. L’olio della miscela non bruciato si depositerà sotto la vostra marmitta.

Continuate questo rodaggio per 2/3 serbatoi completi, controllando la temperatura ogni 2 minuti. Aspettate 10/15 minuti da un serbatoio all’altro per permettere al motore di raffreddarsi. Toccando con la punta delle dita la testa del motore, dovrà essere calda, ma non bollente. Se vi sembra troppo calda, ingrassate leggermente girando sempre di 1/8 di giro . Fate sempre delle piccole regolazioni, quando andate intorno alla carburazione.

Consiglio 1:

Regolazioni alla fabbrica del carburatore:

Con queste regolazioni di base già effettuate dalla fabbrica, il motore si avvierà immediatamente e sarà ben regolato.

• Vite di arresto ghigliottina: approssimativamente 1 mm. di apertura

• Spillo del massimo: serrarlo completamente e poi aprire di 4 giri completi

• Spillo del minimo: portarlo rasente alla leva del gas e fare un giro completo in senso orario

Dopo avere effettuato il rodaggio l’apertura dello spillo del massimo deve essere ridotta a 3 giri e 1/4. Se le temperature esterne sono più alte usare una carburazione più grassa.

Consiglio 2:

Durante questa fase guidate il modello evitando lunghe accelerazioni. Gradualmente smagrite sempre con piccole regolazioni di 1/8 di giro. Smagrendo il minimo si alzerà.

più grasso

più magro

numero di giri più basso

numero di giri più elevato

Immagine 6

f. Messa in strada!

Immagine 5

più grasso più magro

Immagine 7

58ICV-10 NEW GENERATION

Interruttore della ricevente

• L’interruttore della ricevente è dentro la scatola di protezione.

• Inserire l’antenna della ricevente nell’apposita guaina flessibile.

• Montate la carrozzeria e fissatela con le clips in dotazione.

h. Come controllare il vostro modello

• Alzare le gomme da terra e controllare che i comandi rispondano.

• Girate il volantino dello sterzo a destra e a sinistra. Le ruote devono sterzare seguendo i comandi.

• Se le ruote girano in modo inverso, invertite i Reverse del servo (ST in posizione REV).

• Per regolare la velocità agire sulla leva del gas/freno

- indietro (per andare avanti ed accelerare) e/o

- in avanti (per frenare o andare in retromarcia).

Bild 8

g. Accendere il trasmettitore

Estrarre l’antenna del trasmettitore completamente. La gittata del radiocomando si riduce notevolmente se non

estraete completamente l’antenna. ATTENZIONE! Accendere sempre prima il trasmettitore!

mettitore

mente

lmente se non

mettitore

ello

Sinistra

Destra

Posizione neutra

59CV-10 NEW GENERATION

j. Servizio e manutenzione

La non esecuzione di un buon rodaggio, e/o il danneggiamento causato da parti Tuning invalideranno la garanzia sul motore.

Ci sono 2 metodi per provare la temperatura del vostro motore. Consigliamo l’acquisto del nostro termometro a infrarossi

„Temp-

Check“ con il numero di articolo 50 090 8072. Acquistare

una sonda termica. La seconda meno costosa, ma anche meno accurata è la tecnica della saliva. Mettere un po’ di saliva sulla testa del motore e dovrebbe evaporare in 3⁄4 secondi (La temperatura di ebollizione dell’acqua è normalmente 100 °C). Se evapora immediatamente può voler dire che il motore sta scaldando troppo.

Il motore gira bene e si riavvia facilmente se non supera i 100/125 gradi ti temperatura. A secondo della temperatura, della densità dell’aria, umidità, il carburatore va regolato di conseguenza. Fare delle piccole regolazioni è sempre la cosa migliore, per far durare più a lungo il vostro motore. Il surriscaldamento è causato da una regolazione troppo magra, o da un utilizzo in condizioni critiche. Questo surriscaldamento può danneggiare le parti interne del motore.

Ci sono molti accorgimenti che potete usare per fare durare più a lungo il vostro motore, e potete guidare il vostro modello per molte ore. Nostre motori si contraddistinguono per la durata estremamente lunga e, con una manutenzione e tuning corretti, l’automodello può funzionare per ore senza interruzione.

Fine utilizzo

Per spegnere il motore ci sono 2 sistemi. Il primo metodo è quello di chiudere con un dito lo scarico. Assicuratevi che il motore sia al giusto minimo e con il freno attivato.

Il secondo metodo consiste nel tappare il filtro dell’aria, quindi facendogli mancare ossigeno. Non strozzare mail il tubetto miscela, può causare un surriscaldamento del motore.

Nel caso si lasci consumare tutta la miscela contenuta nel serbatoio, il motore si spegnerà da solo. Il numero di giri del motore aumenta nel funzionamento al minimo mentre il serbatoio si svuota, pertanto le operazioni indicate sopra non servono.

Applicare dall’apertura del carburatore un olio “after run” e dare dei colpetti con lo strappo, in maniera da metterlo in circolo. Questo passo è necessario se non utilizzate la macchina per più di un giorno, in quanto il metanolo evaporando lascia dei residui di acqua che sono dannosi per il motore. E’ consigliabile controllare sempre che tutte le viti ed i dadi siano ben stretti ed ove necessario applicare del frena filetti.

Mantenere la macchina pulita aiuta anche a lavorarci intorno. Per pulire si può utilizzare un compressore ad aria, o appositi prodotti spray o a pennello. Controllare sempre le batterie del trasmettitore e della ricevente prima di mettere in funzione il motore.

Consiglio:

Indossare appositi guanti quando il motore è caldo!

BAND

CH.1-

CH.2-

MADE IN CHINA

40 MHz

i. Come cambiare la frequenza (Solo con la versione 27/40 MHz)

Trasmettitore

E’ possible sostituire il quarzo semplicemente sfilandolo dal suo alloggiamento nel retro del trasmettitore e inserendone un altro.

Assicurarsi che i quarzi del trasmettitore e della ricevente siano della stessa frequenza.

Assicurarsi che il quarzo sia completamente infilato e fissato saldamente.

Ricevente

Per un rapido cambio di frequenza sfilare il quarzo ricevente e sostituirlo conun altro, avendo cura che sia della stessa frequenza del trasmettitore.

Quarzo ricevente

Quarzo trasmettitore

Immagine 9

Immagine 10

60ICV-10 NEW GENERATION

Surriscaldamento

Controllare la temperatura. Se supera 150 gradi, ingrassare la carburazione. Assicuratevi che le ruote girino senza impedimenti.

Tubetto presa di pressione staccato

Ricollegare la presa di pressione della marmitta al serbatoio.

Filtro aria sporco Lavarlo con acqua e sapone, quindi

imbevetelo con l’apposito olio per filtri. (N

50 003 2648)

Carburatore lento

Controllare il dado bloccaggio carburatore. Spingere il carburatore nell’apposita sede e stringere bene il dado per evitare bolle d’aria.

Calo di prestazioni del motore

Batterie scariche o danneggiate

Le batterie del trasmettitore debbono essere completamente cariche. Se i servi si muovono lentamente si stanno scaricando le batterie della ricevente.

Regolazioni trasmettitore sbagliate

Controllare le istruzioni di regolazione del radiocomando.

Antenna trasmittente non completamente estratta

Estrarre l’antenna in tutta la sua lunghezza.

Perdita del controllo

Nelle vicinanze qualche modello sta usando la stessa frequenza.

Il modello non si muove

Il trasmettitore o l’interruttore del modello non è acceso.

Errata polarità o batteria sbagliata. Le batterie sono esaurite.

Non va dritto Il trim dello sterzo non è regolato bene.

I dadi bloccaggio ruote anteriori e posteriori sono troppo serrati.

Non frena Il trim del freno non è regolato bene.

Va piano Il motore ha perso potenza.

I dadi bloccaggio ruote posteriori sono troppo stretti.

C’è sporco o corpi estranei negli ingranaggi.

Difficoltà di controllo, Interferenze

k. Trattamento dei problemi

Leggere queste avvertenze prima che si verifichino!

Il motore non parte

Motore ingolfato. Troppa miscela nel motore

Smontare la candela, tirare lo strappo 6-8 volte, attenzione agli spruzzi di miscela.

Candela bruciata

Smontare la candela, collegarla alla pipetta candela. Se rimane nera vuol I dire che è bruciata, se diventa arancio è ancora buona.

Alimentatore candela scarico

Montate una candela nuova. Se non si accende, cambiate la pipetta candela o sostituite la batteria.

Serbatoio vuoto/ non arriva miscela al motore

Riempite il serbatoio. Tappare con un dito lo scarico e fare l’avviamento con lo strappo.

Surriscaldamento

Se il motore è molto caldo si può bloccare, quindi lasciare raffreddare per 5/10 minuti.

61CV-10 NEW GENERATION

62 CV-10 NEW GENERATION

Montage

50 010 5149

50 010 5117

50 010 5149

50 010 5117

50 010 5157

50 010 5154

50 010 5131

50 010 5154

50 010 5121

50 010 5149 10x5x4 mm

Montageanleitung • Assembly • Assemblage • Montaje • Montaggio

Liquid screw lock • Schraubensicherungslack • Frein filet • Líquido fijatornillos • Frenafiletti

Grease • Fett • Graisse Grasa • Grease

Silicon Oil • Silikonöl • Huile silcone • Aceite de silicona • Silicon Oil

1 Main Gear Unit • Hauptantriebseinheit • Unité d’entraînement principale

• Unidad de accionamiento principal • Unità di azionamento principale

Silicon-Oil Silikonöl/

Getriebeöl 908052-55

Tuning Tipp

50 090 8052 Silicon Oil 50 ml 1000 50 090 8053 Silicon Oil 50 ml 3000 50 090 8054 Silicon Oil 50 ml 5000 50 090 8055 Silicon Oil 50 ml 7000

63CV-10 NEW GENERATION

Montage

50 040 5128 3x10 mm

50 040 5128

50 040 5129

50 040 5131

50 010 5294

50 040 5128

Gear box assembly (front/rear) • Montage des Getriebes (vorne/hinten) • Montage de l’engrenage (avant/arrière) • Montaje del mecanismo (delante/detrás) • Montaggio della trasmissione (anteriore/posteriore)

50 010 5154 3x30 mm

50 010 5130 M4x3

50 010 5130

50 010 5154

50 010 5286

50 010 5294

50 040 5134

50 010 5149

50 010 5149 10x5x4 mm

50 010 5149 15x10x4 mm

50 010 5149

50 010 5111

50 010 5130

64 CV-10 NEW GENERATION

Montage

50 010 5149 10x5x4 mm

50 010 5149 15x10x4 mm

50 010 5149

50 010 5120

50 010 5137

50 010 5150

50 010 5137

50 010 5149

50 010 5150

50 010 5287

50 040 5133

50 010 5120

50 010 5150

50 040 5137

50 010 5137

Suspension assembly (front/rear)

• Montage der Aufhängung (vorne/hinten)

• Montage de la suspension (avant/arrière)

• Montaje de la suspensión (delante/detrás)

• Montaggio delle sospensioni (anteriore/posteriore)

65CV-10 NEW GENERATION

Montage

50 010 5115

50 010 5158 2x

50 010 5125

50 010 5126

50 010 5159 4x

50 010 5138

Shocks • Stoßdämpfer • Amortisseur • Amortiguadores • Ammortizzatori

Kit: Oil Öl

Tuning: Silicon Oil Silikonöl

Tuning Tipp

50 090 8048 Silicon Oil 50 ml 300 50 090 8049 Silicon Oil 50 ml 400 50 090 8050 Silicon Oil 50 ml 500 50 090 8051 Silicon Oil 50 ml 600

66 CV-10 NEW GENERATION

Montage

5.1

Front Absorber Bridge • vordere Dämpferbrücke • Support d’amortisseur avant • Soporte de amortiguadores delantero • Attacco Ammortizzatore Anteriore

50 010 5154

50 010 5154 3x18 mm

50 010 5154 3x12 mm

50 010 5135

50 010 5150

50 010 5135

50 010 5154 3x40 mm

50 010 5154 M3x3

50 010 5127

50 010 5138

50 010 5115

50 010 5288

50 010 5140

50 010 5150

50 010 5289

50 010 5126

50 010 5125

50 010 5140

67CV-10 NEW GENERATION

Montage

50 010 5154 3x40 mm

50 010 5154 3x12 mm

50 010 5154

50 010 5154 3x18 mm

50 010 5135

50 010 5150

50 010 5288

M3x3

50 010 5154

50 010 5289

50 010 5154

50 010 5127

50 010 5135

50 010 5154

50 010 5138

50 010 5115

50 010 5126

50 010 5125

5.2

Rear absorber bridge • hintere Dämpferbrücke • Support d’amortisseur arrière • Soporte de amortiguadores trasero • Attacco Ammortizzatore Posteriore

68 CV-10 NEW GENERATION

Montage

Servosaver complete • Servosaver komplett

• Servosaver complet • Servosaver completo

• Salvaservo completo

50 010 5154 M3 NUT

50 010 5154 M3

50 010 5154

50 010 5150

50 010 5123

50 010 5154 E_CLIP 5.2

69CV-10 NEW GENERATION

Montage

50 010 5154 TPF3x8

50 010 5154 TPF3x10

50 010 5154 ISO3x8

50 010 5154 ISO3x10

50 010 5292

50 010 5117

50 010 5154

50 010 5116

50 010 5154

TPF3x8

TPF3x10

ISO3x10

TPF3x10

ISO3x8

TPF3x10

TPF3x8

50 010 5130

50 010 5123

50 010 5143

50 010 5133

50 010 5131

50 010 5118

50 010 5131 50 010 5130

50 010 5113

50 010 5116

50 010 5147

50 010 5121

Front suspension Vorderachse Essieu avant Eje delantero Assale Anteriore

Main gear unit Hauptantriebseinheit Unité d’entraînement principale Unidad de accionamiento principal Unità di azionamento principale

Rear suspension Hinterachse Essieu arrière Eje trasero Assale Posteriore

Assembly onto the chassis • Montage der Baugruppen auf das Chassis • Montage des groupes sur le châssis • Montaje de los módulos sobre el chasis • Montaggio dei gruppi sullo chassis

70 CV-10 NEW GENERATION

Montage

50 010 5154 TT3x10

50 010 5154 TPF3x12

50 010 5154 TPF3x8

50 010 5154 TPB3x8

50 010 5157 M3x3

50 010 5119

50 010 5154 TT3x10

50 010 5154

50 010 5157

50 010 5154

50 010 5119

50 010 5157

50 010 5154

M3x3

50 010 5154

M3x3

50 010 5154 TPB3x8

Steering and throttle servo with rods

• Lenk- und Gas/Bremsservo mit Anlenkung

• Servo de direction et gaz/freins avec articulation

• Servo de gas/freno y direccional con guía

• Servosterzo, servo gas e servofreno con comando

71CV-10 NEW GENERATION

Montage

Radioplate RC-box • RC-Box und Radioplatte

• Boîtier de télécommande et platine radio

• Caja de radio RC y placa de radio • RC box e scheda radio

50 010 5154 TPF3x8

50 010 5154 TMF3x8

50 010 5154

TMF3x8

50 010 5154 TPF3x8

TT3*10

50 010 5119

50 010 5157

72 CV-10 NEW GENERATION

Montage

50 010 5154 HM3x25

50 010 5154 M3

50 010 5154 HM3x8

50 010 5154 TPB2x6

50 010 5160 o.Abb. 4x Manifold-gasket-set 4x Krümmerdichtung-Set

50 010 5154 HM3x8

50 010 5154 TPB2x6

50 010 5144

50 010 5142

50 010 5141

50 010 5145

50 010 5124

50 010 5152 15 T/ Zähne

50 010 5154 M3 NUT

50 010 5154 HM3x25

50 010 5154 HM3x10

Clutch, manifold and tuned pipe

• Kupplung, Krümmer und Resonanzrohr

• Embrayage, collecteur et tube de résonance

• Acoplamiento, tubo angular y tubo de resonancia

• Frizione, collettore e marmitta a risonanza

73CV-10 NEW GENERATION

Montage

50 010 5154 TPF3x10

50 010 5154 TFM3x10

50 010 5154 TPF3x10

50 010 5154 TFM3x10

50 010 5122

Fuel-tank and nitroengine

• Kraftstoff-Tank und Nitromotor

• Réservoir à carburant et moteur nitro

• Depósito de combustible y nitromotor

• Serbatoio carburante e motore nitro

74 CV-10 NEW GENERATION

Montage

50 010 5154

Mounting of the complete tires • Montage der Reifen

• Montage des pneumatiques

• Montaje de los pneumáticos

• Montaggio dei pneumatici

75CV-10 NEW GENERATION

Montage

76 CV-10 NEW GENERATION

Montage

Exploded view CV-10 Chassis

• Explosionszeichnung CV-10 Chassis

• Vue éclatée châssis CV-10

• Dibujo de explosión CV-10 chasis

• Disegno esploso telaio CV-10

77CV-10 NEW GENERATION

Montage

78 CV-10 NEW GENERATION

50 010 5121 2x Maingear-set 2x Hauptzahnrad-Set

50 010 5130 2x Universal joint gearbox short 2x

Mitnehmer Getriebe-Seite kurz

50 010 5122 75 ml Fuel Tank 75 ml Kraftstotank

50 010 5131 Main-gear-shaft w/ 2 joint-Set

Haupt-Getriebewelle+Mitnehmer-Set

50 010 5115 2x Damperhousing with sealing 2x D

ämpfergehäuse mit Dichtungen

50 010 5123 Steering/servo-saver-set Lenkung/Servo-Saver-Set

50 010 5133 Center Dogbone-set Antriebswellen-Set Mitte

50 010 5116 5x Steeringrod-set (front/rear) 5x Lenkgestänge-Set (vorne/hi)

50 010 5124

Manifold/tuned-pipe-set/connector

Krümmer-/Resonanzrohr-Set

50 010 5134 8x Ball end long/A 8x Kugelkopf-Pfannen lang/A

50 010 5117 Middle-di-mount/car handle Mittel-Di.-Halter/Tragegri

50 010 5125 2x Damper-pistonrod-set 2x Dämpfer-Kolbenstangen-Set

50 010 5118 Break-set complete Komplett-Set Bremse

50 010 5126 2x Shock absorber-set fr/re 2x Öldruckstoßdämpfer-Set vo/hi

50 010 5137 4x Screw pivot-ball M10x7 4x Schraube Pivot-Ball M10x7

50 010 5119 RC-box/servo mount/upperdeck RC-Box/Servohalter/Upperdeck

50 010 5127 4+4 Body mount-set 4+4 Karosserie-Halte-Set

50 010 5138 8x Pivot-ball sockets short/B 8x Kugelkopf-Pfannen kurz/B

50 010 5120 2x Upright-set fr/re/le/ri 2x Achsschenkel-Set vo/hi/li/re

50 010 5128 8x Countersunkscrew + washer 8x

Senkkopfschraube + U-Scheibe

50 010 5140 4x Wheel Hex w/pin (4) 12 mm

4x Felgenmitnehmer 12mm -Kant+Stift

2x2x1x

Ersatzteile Spare Parts Pièces détachées Recambios Ricambi

Ersatzteile

79CV-10 NEW GENERATION

Ersatzteile

50 010 5141 Air cleaner/connector/gasket-set

Luftﬁlter/Verbinder/Dichtungs-Set

50 010 5150 18x Ball-head screw-set 18x Kugelkopf-Set

50 010 5286 Gearbox front/rear Getriebegehäuse Vvorne/hinten

50 010 5142 Flywheel for 2-shoe clutch

Schwungscheibe f. 2-Backenkuppl.

50 010 5152 Clutch bell 15 teeth Kupplungsglocke 15 Zähne

50 010 5287 2x Suspension arm-set (lo/up/fr/re) 2x Querlenker-Set (un/ob/vo/hi)

50 010 5143 Chassisplate blue anoised Chassisplatte Blau eloxiert

50 010 5154 Screw-set, 87 pieces Schrauben-Set 87-teilig

50 010 5288 Suspension arm holder fr/re Querlenkerbefestigung vo/hi

50 010 5144 2-Shoe clutch with spring 2-Backenkupplung mit Feder

Standard

50 010 5157 Throttle-/brake rod-set Gestänge-Set Gas/Bremse

50 010 5289 2x Shock-tower-set fr/re 2x Dämpferbrücken-Set vo/hi

50 010 5145 2x Engine mount 2x Motorträger

50 010 5158 2x Spring-set standard 2x Federn-Set Standard

50 010 5293 8x Shaft for suspension arm 8x Welle Querlenkerbefestigung

50 010 5146 Engine nut for o.s. shaft Kurbelwellen-Adapter-Set

50 010 5159 4x Spring retainer 4x Federteller

50 040 5128 Diﬀerential-bevelgear-set Diﬀerenzial-Kegelrad-Set

50 010 5147 Engine mount plate Motoreinbauplatte

50 010 5160 4x Manifold gasket-set 4x Krümmerdichtung

50 040 5129 Diﬀerential-housing w/ screw

Diﬀerenzial-Gehäuse mit Schrauben

50 010 5149 16x Ball bearing-set (105/1510) 16x Kugellager-Satz (105/1510)

2x 2x

Ersatzteile • Spare Parts • Pièces détachées • Recambios • Ricambi

80 CV-10 NEW GENERATION

50 040 5131 2x

CV-10 universal joint dierential

2x Mitnehmer Di-Seite

50 040 5133 2x Wheelaxle-set 2x Radachsen-Set

50 040 5134 Dierential assembly fr/re Dierential montiert vo/hi

50 040 5137 2x Swingshaft 45 mm 2x Antriebswelle 45 mm

Standard

50 080 0059 Body Porsche GT3, painted white Karosserie Porsche GT3, weiß lackiert

Ersatzteile

Ersatzteile • Spare Parts • Pièces détachées • Recambios • Ricambi

50 080 0051 Body VW Scirocco, painted Karosserie VW Scirocco, lackiert

50 080 0058 Body Lamborghini, painted Karosserie Lamborghini, lackiert

50 090 0025

Big wheel-Drift-tire-/wheel-set glued

G-Tech Drift-Reifen-/Felgen-Set

50 090 0026 Big wheel extrem Drift tire-/

wheel-set glued • Big Wheel Extrem Drift Reifen-/Felgen-Set

50 090 0029 Lawados GT tire/rim set Lawados GT Reifen-/Felgen Set

50 090 0030 Big wheel set 2 glued Big Wheel Set 2

50 090 0031 Big wheel set 3 glued Big Wheel Set 3

50 090 0087

4x Lamborgini tire-/wheel-set glued

amborgini Reifen-/Felgen-Set

50 090 0066 Big wheel set Scirocco Big Wheel Set Scirocco

50 090 0088 Big wheel set Porsche Big Wheel Set Porsche

81CV-10 NEW GENERATION

Ersatzteile

50 010 5294 Crown- &

bevelgear-set with shaft

Teller-/Kegelrad-Set mit Welle

50 010 5295 Joint for central shaft Mitnehmer für Zentralwelle

50 010 5292 Bumper-set (front/rear/sponge) Rammer-Set (vo/hi/Schaumsto)

82 CV-10 NEW GENERATION

Motor

50 090 2022

50 090 2036

50 090 2034

50 090 2037

50 005 4615

50 005 4611

50 005 4641

50 090 2043

50 090 2032

50 090 2031

50 005 4546

50 005 4550

50 005 4648

50 090 2038

50 090 2033

50 005 4691

50 005 4692

50 005 4637

50 005 4568

50 090 2044

50 090 2026

50 005 4658

50 005 4499

50 005 4633

50 005 4553

50 090 2030

50 005 4582

50 005 4530

50 005 4581

50 005 4436

50 005 4435

50 005 4638

50 005 4629

50 090 2045

50 090 2041

50 005 4630

090 2022

090 203

090 2034

90 2

50 005 461

005 46

005 4641

090 204

090 2

032

090 2031

005 4546

005 4550

90 2038

50 090 203

50 005 46

005 46

005 463

005 456

90 2

090 2026

005 4658

005 44

50 005 46

005 4553

090 2030

50 005 45

50 005 453

50 005 45

50 005 4436

50 005

005 46

50 005 46

50 090 20

090 20

005 46

3,0 cm3 Motor • Motor • Moteur • Motor • Motore

No 50 090 1003

83CV-10 NEW GENERATION

Bezeichnung Description Description Descripción Elenco ricambi

50 005 4435 Düsenstockdichtung unten Lower seal of nozzle

case

Bourrage de gicleur en bas Junta inferior de toma de

combustible

Guarnizione portaugelli inferiore

50 005 4436 Düsenstockdichtung oben Upper seal of nozzle

case

Bourrage de gicleur superieur

Junta superior de toma de combustible

Guarnizione portaugelli superiore

50 005 4499 Gestängeanschluss Throttle rod

connector

Levier de commande

Conexión de varillaje

Attacco tiranteria

50 005 4530 Kraftstoffdichtung Fuel seal O-Ring

Junta de combustible

Guarnizione carburante

50 005 4537 Kugellager vorne Front ball bearing Roulement avant

Cojinete de bolas parte delantera

Cuscinetto a sfere anteriore

50 005 4546 Flanschdeckelschraube

4 St

Cover screw 4p Vis de fix. couvercle de

carter 4 p

Tornillo de tapa abridada 4 pzas.

Vite coperchio con flangia 4 St

50 005 4550 Klemmrollen-Freilauf One way bearing set Roue libre avec bague de

fixation

Rodillos de bloqueo de la rueda libre

Corsa libera rulli bloccanti

50 005 4553 Gehäusedichtung hinten Rear packing for fuel

mixture

O-Ring de carter arrière

Junta de cárter atrás

Guarnizione posteriore alloggiamento

50 005 4568 Spannkonus Drive copper washer Cône

Cono de volante inercia

Cono di bloccaggio

50 005 4581 Düsenstock Nozzle case Gicleur

Portatoberas

Portaugelli

50 005 4582 Hauptdüsennadel Needle for main

nozzle

Pointeau gicleur

Aguja del surtidor principal

Spina ugello principale

50 005 4611 Pleuel Connecting rod Bielle

Biela

Biella

50 005 4615 Vergasereinspannstift Carburettor fixing pin Vis de fix. carburateur

Pasador de sujeción carburador

Attacco carburatore

50 005 4629 Kraftstoffanschlussnippel Fuel tube connector Conduite d’essence

Toma de combustible

Nipplo di collegamento carburante

50 005 4633 Vergasergehäusedichtung Packing for

carburettor case

O-Ring

Junta del cárterdel carburador

Guarnizione alloggiamento carburatore

50 005 4638 Zylinderkopfschraube 4

St.

Cylinder head screw 4 p

Vis de fix. culasse 4 p

Tornillo de culata 4 piezas

4 viti a testa cilindrica

50 005 4641 Kolbensicherungsring C-ring for piston pin Pince de l’

axe de piston

Aro de seguridad del pistón

Anello di sicurezza pistone

50 005 4648 Seilzugstarter Cable pull starter Démarreur à tirette

Tirador de arranque

Starter a tirante

50 005 4658 Regulierungsabdeckung Throttle boot Couvercle du palonnier

Cobertura de la válvula reguladora

Copertura di regolazione

50 005 4691 Starterzapfen

5,2x2,55 mm

Starter pivot

5.2x2.55 mm

Pivot starter 5,2x2,55 mm

Pivote de arranque 5,2x2,55 mm

Perno dello starter 5,2x2,55 mm

50 005 4692 Druckfeder 6x1,9 mm Pressure spring

6x1.9 mm

Ressort 6x1,9 mm

Muelle de compresión

Molla di compressione

50 090 2026 Drossel-Kegelventil Throttle valve Tiroir

Cilindro de la válvula

Cilindro della valvola

50 090 2030 Zylinderkopf (ausgefräst) Cylinder head (milled) Culasse (fraisé)

Culata de motor (fresada)

Testata cilindri (fresata)

50 090 2031 Brennraum Combustion space Chambre de combustion

Cámara de combustión

Camera di combustione

50 090 2032 Zylinderkopf U-Scheiben Washers for cylinder

head

Joint de culasse

Junta de culata

Rondella di spessore testata cilindri

50 090 2033 Starter-Flansch mit

Zubehör

Cable pull starter with flange

Démarreur à tirette avec bride

Brida del arrancador con accesorios

Flangia dello starter con accessori

50 090 2034 Kolbenbolzen Piston pin Axe de piston

Bulón del pistón

Spinotto per pistone

50 090 2035 Kurbelgehäuse Crankcase Carter du vilebrequin

Caja de cigüeñal

Basamento

50 090 2036 Kugellager hinten Rear ball bearing Roulement arrière

Cojinete de bolas parte trasera

Cuscinetto a sfere posteriore

50 090 2037 Kurbelwelle Crankshaft Vilebrequin

Cigüeñal

Albero a gomiti

50 090 2038 Vergaser komplett Carburettor complete Carburateur complet

Carburador completo

Carburatore completo

50 090 2041 Drosselnadel Throttle needle Pointeau de carburateur

Aguja de estrangulación

Ago a farfalla

50 090 2042 Gas-Regulierzylinder Throttle valve

cylinder

Tiroir rotatif de carburateur

Cilindro de la válvula corredera

Cilindro della valvola a scorrimento

50 090 2043 Zylinderlaufbuchse +

Kolben

Cylinder liner and piston

Corps de cylindre et piston

Camisa del cilindro + pistón

Camicia del cilindro + pistone

50 090 2044 Vergasergehäuse Carburettor case Corps de carburateur

Carcasa del carburador

Corpo del carburatore

50 090 2045 Leerlauf-Einstellschraube Throttle stop

adjustment screw

Vis de réglage ralenti

Tornillo terminal del carburador

Vite di chiusura carburatore

3,0 cm3 Motor • Motor • Moteur • Motor • Motore No 50 090 1003

Motor

84 CV-10 NEW GENERATION

50 005 4611

50 090 2022

50 005 4643

50 005 4615

50 005 4649

50 010 5181

50 005 4553

50 005 4641

50 005 4603

50 005 4546

50 005 4550

50 005 4648

50 005 4653

50 090 2029

50 005 4693

50 005 4692

50 005 4617

50 005 4499

50 005 4568

50 005 4642

50 005 4658

50 005 4530

50 090 2026

50 090 2025

50 090 2024

50 090 2045

50 005 4553

50 005 4606

50 005 4638

50 090 2028

50 005 4582

50 005 4581

50 005 4436 50 005 4435

50 005 4530

50 005 4641

50 005 4629

50 005 4638

50 005 4608

50 005 4633

50 005 4637

Motor

2,5 cm3 Motor • Motor • Moteur • Motor • Motore

No 50 090 1008

4V1

0 WW GERAAT

85CV-10 NEW GENERATION

Bezeichnung Description Description Descripción Elenco ricambi

50 005 4435 Düsenstockdichtung

unten

Lower seal of nozzle case

Bourrage de gicleur en bas

Junta inferior de toma de combustible

Guarnizione portaugelli inferiore

50 005 4436 Düsenstockdichtung oben Upper seal of nozzle

case

Bourrage de gicleur superieur

Junta superior de toma de combustible

Guarnizione portaugelli superiore

50 054 499 Gestängeanschluss Rod connector Levier de commande Conexión de varillaje

Attacco tiranteria

50 005 4530 Kraftstoffdichtung Fuel seal O-Ring Junta de combustible

Guarnizione carburante

50 005 4546 Flanschdeckelschraube

4 St.

Cover screw 4 pcs. Vis de fix. couvercle

de carter 4 p.

Tornillo de tapa abridada 4 pzas.

Vite coperchio con flangia 4St

50 005 4550 Klemmrollen-Freilauf One Way Bearing Set Roue libre avec

bague de fixation

Rodillos de bloqueo de la rueda libre

Corsa libera rulli bloccanti

50 005 4553 Gehäusedichtung hinten Rear packing for fuel

mixture

O-Ring de carter arrière

Junta de cárter atrás

Guarnizione posteriore alloggiamento

50 005 4568 Klemmkonus Clamping bushing Cône Cono de volante inercia

Cono di bloccaggio

50 005 4581 Düsenstock Nozzle case Gicleur Portatoberas

Portaugelli

50 005 4582 Hauptdüsennadel Needle for main

nozzle

Pointeau gicleur Aguja del surtidor principal

Spina ugello principale

50 005 4603 Brennraum Combustion space Chambre de

combustion

Cámara de combustión

Camera di combustione

50 005 4606 Zylinderkopf U-Scheibe Washer for cylinder

head

Joint de culasse Junta de culata

Rondella di spessore testata cilindri

50 005 4608 Zylinderlaufbuchse +

Kolben

Cylinder liner and piston

Corps de cylindre et piston

Camisa del cilindro + pistón

Camicia del cilindro + pistone

50 005 4611 Pleuel Connecting rod Bielle Biela

Biella

50 005 4615 Vergasereinspannstift Carburettor fixing pin Vis de fix. carburateur Pasador de sujeción

carburador

Attacco carburatore

50 005 4617 Mitnehmer Drive washer Disque

d’entraînement

Dispositivo de arrastre

Trascinatore

50 005 4629 Kraftstoffanschlussnippel Fuel tube connector conduite d’essence Toma de combustible

Nipplo di collegamento carburante

50 005 4633 Vergasergehäusedichtung Packing for

carburettor case

O-Ring Junta del cárterdel

carburador

Guarnizione alloggiamento carburatore

50 005 4637 Kolbenbolzen Piston pin Axe de piston Bulón del pistón

Spinotto per pistone

50 005 4638 Zylinderkopfschraube 4St. Cylinder head screw 4pVis de fix. culasse 4p Tornillo de culata 4 piezas

4 viti a testa cilindrica

50 005 4641 Kolbensicherungsring C-ring for piston pin Description Aro de seguridad del pistón

Anello di sicurezza pistone

50 005 4642 Kugellager vorne Front ball bearing pince de l’axe de

piston

Cojinete de bolas parte delantera

Cuscinetto a sfere anteriore

50 005 4643 Kugellager hinten Rear ball bearing Roulement avant Cojinete de bolas parte

trasera

Cuscinetto a sfere posteriore

50 005 4648 Seilzugstarter Cable pull starter

Démarreur à tirette

Tirador de arranque

Starter a tirante

50 005 4649 Gemischdichtung vorne Front packing for fuel

mixture

Démarreur à tirette Junta de la mezcla parte

delantera

Guarnizione anteriore miscela

50 010 5181 Kurbelwelle OS Crankshaft OS Vilbrequin OS Cigüeñal OS

Albero a gomiti OS

50 005 4653 Vergaser komplett Carburettor complete carburateur complet Carburador completo

Carburatore completo

50 005 4658 Regulierungsabdeckung Adjuster cover Palonnier Cobertura de la válvula

reguladora

Copertura di regolazione

50 005 4692 Druckfeder 6x1,9 mm Pressure spring

6x1,9 mm

Ressort 6x1,9 mm Muelle de compresión

6x1,9 mm

Molla di compressione 6x1,9 mm

50 005 4693 Starterzapfen 4,2x2 mm Starter pivot

4,2x2 mm

Pivot starter 4,2x2 mm

Pivote de arranque 4,2x2 mm

Perno dello starter 4,2x2 mm

50 090 2022 Kurbelgehäuse Crankcase Carter du vilebrequin Caja de cigüeñal

Basamento

50 090 2024 Vergasergehäuse Carburettor case Corps de carburateur Carcasa del carburador

Corpo del carburatore

50 090 2025 Drosselnadel Throttle needle Pointeau de

carburateur

Aguja de estrangulación

Ago a farfalla

50 090 2026 Zylinder des

Schiebeventils

Throttle valve cylinder

Cylindre de tiroir Cilindro de la válvula

corredera

Cilindro della valvola a scorrimento

50 090 2028 Zylinderkopf (ausgefräst) Cylinder head (milled) Culasse (fraisé) Culata de motor (fresada)

Testata cilindri (fresata)

50 090 2029 Starter-Flansch m.

Zubehör

Cable pull starter with flange

Démarreur à tirette avec bride

Brida del arrancador con accesorios

Flangia dello starter con accessori

50 090 2045 Vergaser-Abschluss-

Schraube

Carburettor seal screw

Vis d’arrêt de carburateur

Tornillo terminal del carburador

Vite di chiusura carburatore

2,5 cm3 Motor • Motor • Moteur • Motor • Motore No 50 090 1008

Motor

86 CV-10 NEW GENERATION

Setup Sheet

87CV-10 NEW GENERATION

Notizen

www.carson-modelsport.de

For Germany: Service-Hotline:

Mo - Do 8.00 – 17.00 Uhr Fr 8.00 – 14.30 Uhr

01805–73 33 0 0

14 ct/min

CARSON-MODEL SPORT

Werkstraße 1 • D-90765 Fürth • Germany

CARSON-Model Sport Abt. Service Mittlere Motsch 9 96515 Sonneberg

Carson CV-10 NEW GENERATION Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
