Carson Cessna 182 Skylane Instruction Manual
CARSON Cessna 182 Skylane GHz 100% RTF 500505028
CESSNA 182 Skylane
Radio Controlled Plane RTF
D
Betriebsanleitung Seite 2 - 14
G
Instruction Manual Page 15 - 27
2
CARSON Cessna 182 Skylane GHz 100% RTF 500505028
Hiermit erklärt Dickie-Tamiya GmbH & Co. KG, dass sich dieses
Modell einschließlich Fernsteueranlage in Übereinstimmung mit
den grundlegenden Anforderungen folgender EG-Richtlinien:
98/37EG für Maschinen und 89/336/EWG über die elektromagnetische Verträglichkeit und den anderen relevanten Vorschriften der
Richtlinie 1999/5/EG (R&TTE) befindet.
Die Original-Konformitätserklärung kann angefordert werden:
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth •
Germany
Im Lieferumfang enthalten ist ein wiederaufladbarer LiPo Akku (Lithium-Polymer). Dieser Akku ist
recyclebar. Im Lieferumfang sind Alkaline Batterien
enthalten. Die Batterien sind nicht wieder aufladbar.
Entsorgen Sie Ihre leeren Batterien/Akkus nicht im
Hausmüll. Entsorgen Sie die Batterien gemäß den
geltenden Vorschriften bei den dafür vorgesehenen
Sammelstellen.
Bedeutung des Symbols auf dem Produkt, der Verpackung oder Gebrauchsanleitung: Elektrogeräte sind
Wertstoffe und gehören am Ende der Laufzeit nicht in
den Hausmüll!
Helfen Sie uns bei Umweltschutz und
Recourcenschonung
und geben Sie dieses Gerät bei den
entsprechenden Rücknahmestellen ab. Fragen dazu
beanwortet Ihnen die für Abfallbeseitigung zuständige
Organisation oder Ihr Fachhändler.
Wir wünschen Ihnen viel Spaß mit Ihrem
CARSON Modell und jederzeit guten Flug!
Sehr geehrter Kunde
Wir beglückwünschen Sie zum Kauf Ihres CARSON RC-Modells,
welcher nach dem heutigen Stand der Technik gefertigt wurde.
Da wir stets um Weiterentwicklung und Verbesserung unserer
Produkte bemüht sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und
Design jederzeit und ohne Ankündigung vor.
Aus geringfügigen Abweichungen des Ihnen vorliegenden
Produktes gegenüber Daten und Abbildungen dieser Anleitung
können daher keinerlei Ansprüche abgeleitet werden.
Diese Bedienungs- und Montageanleitung ist Bestandteil des
Produkts. Bei Nichtbeachtung der Bedienungsanleitung und
der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch.
Bewahren Sie diese Anleitung zum Nachlesen und für die
even tuelle Weitergabe des Modells an Dritte auf.
Garantiebedingungen
Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten
betreffend Fehler bei der Herstellung in Bezug auf Material und
Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten Fachhändler. Im Falle eines Defekts während der Garantiezeit
bringen Sie das Modell zusammen mit dem Kaufbeleg zu Ihrem
Fachhändler.
CARSON wird nach eigener Entscheidung, falls nicht anders im
Gesetz vorgesehen:
(a) Den Defekt durch Reparatur kostenlos in Bezug auf Material und
Arbeit beheben;
(b) Das Produkt durch ein gleichartiges oder im Aufbau ähnliches
ersetzen; oder
(c) Den Kaufpreis erstatten.
Alle ersetzten Teile und Produkte, für die Ersatz geleistet wird,
werden zum Eigentum von CARSON. Im Rahmen der Garantieleistungen dürfen neue oder wiederaufbereitete Teile verwendet
werden.
Auf reparierte oder ersetzte Teile gilt eine Garantie für die Restlaufzeit der ursprünglichen Garantiefrist. Nach Ablauf der Garantiefrist
vorgenommene Reparaturen oder gelieferte Ersatzteile werden in
Rechnung gestellt.
Von der Garantie ausgeschlossen sind:
• Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsanweisungen oder der Bedienungsanleitung, höhere
Gewalt, Unfall, fehlerhafte oder außergewöhnliche Beanspruchung, fehlerhafte Handhabung, eigenmächtige Veränderungen, Blitzschlag oder anderer Einfluss von Hochspannung
oder Strom.
• Schäden, die durch den Verlust der Kontrolle über Ihr Fahrzeug
entstehen.
• Reparaturen, die nicht durch einen autorisierten CARSON
Service durchgeführt wurden
• Verschleißteile wie etwa Sicherungen und Batterien
• Rein optische Beeinträchtigungen
• Transport-, Versand- oder Versicherungskosten
• Kosten für die Entsorgung des Produkts sowie Einrichten und
vom Service vorgenommene Einstell- und Wiedereinrichtungsarbeiten.
Durch diese Garantie erhalten Sie spezielle Rechte, darüber hinaus
ist auch eine von Land zu Land verschiedene Geltendmachung
anderer Ansprüche denkbar.
Vor dem Gebrauch Ihres neuen Modells lesen Sie bitte dieses Handbuch sorgfältig durch!
Konformitätserklärung
3
CARSON Cessna 182 Skylane GHz 100% RTF 500505028
Inhalt
Lieferumfang
Vorwort ...................................................................................................................2
Lieferumfang ........................................................................................................3
Sicherheitsanweisungen .................................................................................4
Montage der Tragfläche ...................................................................................8
Ihr 4-Kanal Fernsteuersender .........................................................................9

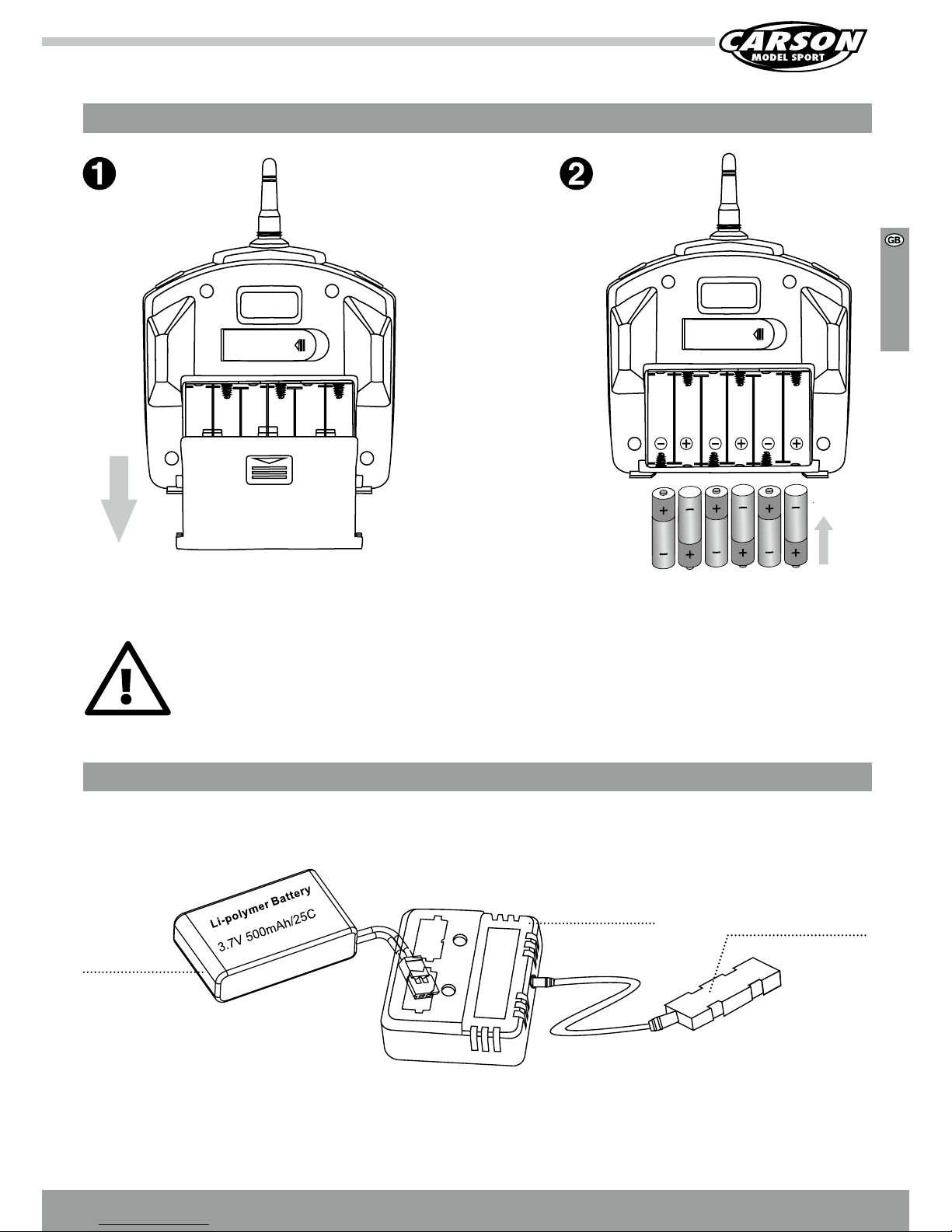

Batterien einlegen ........................................................................................... 10
LiPo Akku laden ................................................................................................. 10
Start .........................................................................................................................11
Flugmodell startklar machen .......................................................................11
Starten aus der Hand .......................................................................................11
Erklärung Steuerung ........................................................................................12
Landung ................................................................................................................13
Funktion der Eingabetasten/Hebel ...........................................................13
Nach der Landung / Aufbewahrung..........................................................13
Reparaturen ........................................................................................................ 14
Fehlersuche ........................................................................................................ 14
Ersatzteile/Zubehör ........................................................................................ 14
• 2.4GHz 4-Kanal Fernsteueranlage
• kräftige Mikro-Elektromotoren
• Flugakku LiPo 3,7V/500 mAh
• 2 Micro-Servos
• inkl. Ersatzpropeller
• inkl. LiPo Ladestation f. 2 Akkus
• Steuerung über Motor, Seiten- und
Höhenruder
• inkl. Senderbatterien
Technische Details:
• Spannweite 500mm
• Länge 380mm
• Gewicht 58g
Stand: M ärz 2015
Flugmodell
4-Kanal-Sender
4
CARSON Cessna 182 Skylane GHz 100% RTF 500505028
Sicherheitsanweisungen
Allgemein
• Lesen Sie die Bedienungsanleitung sorgfältig durch und
bewahren Sie sie zum Nachlesen auf.
• Machen Sie sich insbesondere mit den Hinweisen zum
Flugbetrieb vertraut.
Dieses Modell ist kein Spielzeug!
• Funkferngesteuerte Modelle sind kein Spielzeug, Ihre
Bedienung muss schrittweise erlernt werden.
• Kinder unter 14 Jahren sollten das Modell nur unter Aufsicht von
Erwachsenen in Betrieb nehmen.
Wenn Sie noch über keine Erfahrungen mit Flugmodellen
verfügen, wenden Sie sich an einen erfahrenen Modellpiloten oder
an einen Modellbau-Club für die ersten Flugversuche.
Das Fliegen von ferngesteuerten Modellen ist ein faszinierendes
Hobby, das jedoch mit der nötigen Vorsicht und Rücksichtnahme
betrieben werden muss.
Ein ferngesteuertes Modell kann in einem unkontrollierten
Flugzustand erhebliche Beschädigungen und Verletzungen
verursachen, für die Sie als Betreiber haftbar sind.
Als Hersteller und Vertreiber des Modells haben wir keinen Einfluss
auf den korrekten Umgang und die korrekte Bedienung des
Modells.
Vergewissern Sie sich bei Ihrer Versicherung, ob Sie beim Ausüben
Ihres Hobbys versichert sind, bzw. schließen Sie eine spezielle
Modellflugversicherung ab. Kontaktadresse ist hierfür der Deutsche
Modellfliegerverband e.V. Rochusstr. 104 – 106, 53123 Bonn.
Nur ein gut gewartetes Modell funktioniert auch korrekt. Benutzen
Sie nur Originalersatzteile und improvisieren Sie nicht mit
unsachgemäßen Teilen.
Es liegt in der Verantwortung des Benutzers, sich zu versichern,
dass das Modell einwandfrei funktioniert, und alle Muttern, Bolzen
und Schrauben angezogen sind.
Bewahren Sie das Modell außerhalb der Reichweite von
Kleinkindern auf. Diese könnten das Modell unabsichtlich in
Betrieb setzen und sich so Verletzungen zufügen oder Akkus und
Kleinteile in den Mund nehmen und verschlucken.
Vorbereitungen
Fliegen Sie niemals, ohne die folgenden
Punkte geprüft zu haben:
• Achten Sie auf sichtbare Beschädigungen an Modell, Fernsteuerung, Ladegerät, und Lithium-Polymer Akku.
• Prüfen Sie alle Schraub- und Steckverbindungen auf exakten
und festen Sitz.
• Der Flug-Akku muss voll ständig geladen sein und die richtige
Spannung aufweisen. Verwenden Sie nur neue/frische Batterien
für den Sender.
• Überprüfen Sie das ordnungsgemäße Ansprechen der Servos
auf die Steuersignale.
• Überprüfen Sie vor dem Start die Funkreichweite.
Fliegen Sie nicht länger als eine Akkuladung!
Danach müssen Sie die Motoren mindestens 5 Minuten abkühlen
lassen.
Laden Sie dann den Akku nach. Tiefentladung ist unbedingt zu
vermeiden.
Verlegen Sie den Antennendraht so, dass er nicht in bewegliche
Teile gelangen kann. Sorgen Sie für eine Zugentlastung, indem Sie
den Draht an einer Stelle mit Klebestreifen am Rumpf fixieren.
ACHTUNG!!! Der Pilot muss ständig zum Flugmodell Sichtkontakt haben.
Das Steuern über die Betrachtung des Sen
der-Monitors ist nicht zulässig, da der Pilot
bei eventuellen Funkstörungen der Video
übertragung das Modell nicht mehr sichten
kann.
5
CARSON Cessna 182 Skylane GHz 100% RTF 500505028
Fliegen Sie
• Nur bei Windstille
• Mindestens 3 km von dem nächsten offiziellen Modellflugplatz
entfernt, andernfalls müssen Sie eine Frequenzabsprache treffen.
• Mindestens 1,5 km von dem nächsten bewohnten Gebiet (Ort
-
schaft).
Fliegen Sie nicht
• Wenn Sie übermüdet oder anderweitig in Ihrer Reaktionsfähigkeit
beeinträchtigt sind.
• Bei Windstärke 1 oder höher
• In der Nähe von Hochspannungsleitungen oder Funkmasten,
oder bei Gewitter! Atmosphärische Störungen können die Signale
Ihres Fernsteuersenders beeinflussen.
• In der Nähe von Hindernissen wie Gebäuden, Möbeln, Personen
und Tieren
• Auf öffentlichen Verkehrsflächen
Propeller
• Beschädigte Propeller müssen ausgetauscht werden! Unter lassen
Sie Reparaturversuche!
• Halten Sie sich von den Propellern fern, sobald der Akku ange
-
schlossen ist.
• Vermeiden Sie den Aufenthalt in der Rotationsebene des Propellers.
Betreiben Sie das Modell nicht im Sitzen, um bei Bedarf schnell aus
dem Gefahrenbereich gelangen zu können.
Verwenden Sie ausschließlich das im Sender
enthaltene Ladegerät
• Betreiben Sie das Ladegerät nur auf schwer entflammbaren
Untergründen.
• Legen Sie auch den Akku während des Ladens auf eine nicht
entflammbare Unterlage.
• Sorgen Sie für ausreichende Belüftung während des Ladens.
• Lassen Sie das Ladegerät während des Ladevorganges niemals
unbeaufsichtigt.
• Laden Sie nur Akkus gleicher Bauart und Kapazität.
• Achten Sie beim Laden der Akkus auf die richtige Polarität.
6
CARSON Cessna 182 Skylane GHz 100% RTF 500505028
Setzen Sie das Ladegerät, die Akkus und das
Modell niemals widrigen Umgebungsbedin
-
gungen aus!
Diese sind z. B.:
• Nässe, zu hohe Luftfeuchtigkeit (> 75 % rel., kondensierend).
Fassen Sie das Ladegerät auch nicht mit nassen Händen an.
• Betreiben Sie das Modell niemals gleich dann, wenn es von
einer kalten in eine warme Umgebung gebracht wird. Das dabei
entstehende Kondenswasser kann das Gerät zerstören. Lassen Sie
das Gerät unverbunden auf Temperatur kommen.
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel, Benzine
• Zu hohe Umgebungstemperaturen (> ca. +40°C), direkte Sonnen
-
einstrahlung
• Offenes Feuer, Zündquellen
• Mechanische Belastungen wie Stöße, Vibrationen
• Starke Verschmutzung
• Starke elektromagnetische Felder (Motoren oder Transformat
-
oren) bzw. elektrostatische Feldern (Aufladungen)
• Sendeanlagen (Funktelefone, Sendeanlagen für Modellbau usw.)
Die einfallende Senderabstrahlung kann zur Störung des Ladebe
triebs bzw. zur Zerstörung des Ladegerätes und damit auch des
Akkus führen.
Lassen Sie das Ladegerät zwischen den
Ladevorgängen abkühlen. Trennen Sie das
Ladegerät vom Netz, wenn der Ladevorgang
beendet ist.
Ein defektes Ladegerät darf nicht mehr verwendet werden. Wenn
anzunehmen ist, daß das Gerät defekt ist, also wenn
• Das Gerät sichtbare Beschädigungen aufweist,
• Das Gerät nicht mehr arbeitet und
• Nach längerer Lagerung unter ungünstigen Verhältnissen oder
• Nach schweren Transportbeanspruchungen, dann ist es umge
hend außer Betrieb zu setzen und gegen unbeabsichtigten
Betrieb zu sichern.
Entsorgen Sie das unbrauchbar gewordene (irreparable) Ladegerät
gemäß den geltenden gesetzlichen Vorschriften.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Ladegerätes nicht gestattet.
Lithium-Polymer Akku
Verwenden Sie den beigefügten Akku ausschließlich für dieses
Modell.
Verwenden Sie auch als Ersatzakku nur ein Originalteil.
• Laden Sie den Akku ausschließlich außerhalb des Modells und
fern von leicht entflammbaren Materialien! Es ist normal, dass
sich der Akku beim Laden leicht erwärmt.
• Akku nicht überladen oder tiefentladen! Beides kann zum Aus
-
treten von Elektrolyten und zur Selbstentzündung führen.
• Mischen Sie niemals volle mit halbleeren Akkus/Batterien oder
Akkus unterschiedlicher Kapazität.
• Laden Sie den LiPo-Akku mindestens alle 6 Monate, um Tiefent
-
ladung zu verhindern.
• Ziehen Sie den geladenen Akku vom Ladegerät ab, um eine
Selbstentladung zu vermeiden.
Defekte/nicht mehr aufladbare Akkus sind dem Sondermüll
(Sammelstellen) zuzuführen. Eine Entsorgung über den Hausmüll ist
untersagt!
Die Akkus dürfen nicht
• In Flüssigkeit getaucht,
• Ins Feuer geworfen oder hohen Temperaturen sowie
• Mechanischen Belastungen ausgesetzt oder
• Auseinandergenommen/beschädigt werden
• Kurzgeschlossen werden.
Wenn Sie während des Gebrauchs, der Ladung, oder der Lagerung
des Akkus einen Geruch wahrnehmen, eine Verfärbung, übermäßige
Erhitzung, eine Deformation oder andere Auffälligkeiten bemerken:
• Stecken Sie den Akku vom Ladegerät ab
• Trennen Sie den Akku vom Verbraucher
• Benutzen Sie den Akku nicht mehr.
Wenn Elektrolyt ausläuft
• Vermeiden Sie den Kontakt mit Augen und Haut!
• Waschen Sie die betroffenen Stellen sofort mit klarem Wasser ab
und
• Suchen Sie einen Arzt auf.
Hinweis
• Trocken-Batterien sind nicht wiederaufladbar.
• Wiederaufladbare Akkus müssen vor dem Aufladen aus dem
Sender genommen werden.
• Laden nur unter Aufsicht eines Erwachsenen.
• Akkus/Batterien nur mit dem richtigen Pol einlegen.
• Leere Batterien/Akkus immer nach Gebrauch aus dem Modell
entfernen.
• Die Anschlusskabel dürfen nicht kurzgeschlossen werden.
• Bitte überprüfen Sie regelmäßig die Elektronik oder Akkus,
Ladegerät, Anschlussstecker, Kabel, Gehäuse und andere Teile
auf Schäden.
7
CARSON Cessna 182 Skylane GHz 100% RTF 500505028
Sicherheitshinweise für Lithium-Polymer-Akkumulatoren
1. Der Akku darf weder auseinandergebaut noch umgebaut
werden.
2. Verwenden Sie den Akku nicht in der Nähe von Feuer, Öfen oder
anderen beheizten Stellen.
3. Tauchen Sie den Akku nicht in Wasser oder setzen ihn anderer
Feuchtigkeit aus.
4. Laden Sie den Akku nicht in der Nähe von Feuer oder unter
direkter Sonneneinstrahlung auf.
5. Verwenden Sie nur das spezifizierte Ladegerät und befolgen Sie
die Ladehinweise.
6. Treiben Sie keine Nägel in den Akku, traktieren ihn mit einem
Hammer oder treten auf ihn.
7. Setzen Sie den Akku keinem äußeren Druck aus oder werfen ihn.
8. Verwenden Sie keine beschädigten oder deformierten Akkus.
9. Löten Sie nicht direkt am Akku.
10. Den Akku weder verpolen noch zu stark entladen.
11. Achten Sie beim Laden und Entladen auf die richtige Polarität.
12. Verbinden Sie den Akku nicht mit einer Steckdose oder dem
Zigarettenanzünder im Auto.
13. Verwenden Sie den Akku nur für Geräte, die auch dafür vorgese
-
hen sind.
14. Vermeiden Sie direkten Kontakt mit undichten Akkus.
15. Halten Sie den Akku von Kleinkindern fern.
16. Laden Sie den Akku nicht länger als angegeben auf.
17. Platzieren Sie den Akku nicht in einer Mikrowelle oder einem
Druckbehälter.
18. Verwenden Sie keine undichten Akkus in der Nähe von offenen
Feuerstellen.
19. Setzen Sie den Akku keiner direkten Sonneneinstrahlung aus
oder verwenden ihn unter dieser (oder im erhitzten Auto).
20. Verwenden Sie den Akku nicht in Umgebungen, in denen sich
statische Elektrizität bildet oder bilden kann, da dadurch der
Schutzkreislauf beschädigt werden kann.
21. Der Akku kann innerhalb einer Temperaturspanne von 0°C bis
45°C geladen werden. Vermeiden Sie einen Ladevorgang außer
-
halb der vorgegebenen Spanne.
22. Sollte der Akku vor dem ersten Gebrauch Rost aufweisen, ver
dächtig riechen oder auf andere Weise ungewöhnlich erscheinen, verwenden Sie ihn nicht und bringen Sie ihn zurück in das
Geschäft, in dem Sie ihn gekauft haben.
23. Wenn Kinder den Akku verwenden, sollten sie vorab von ihren
Eltern über den richtigen Gebrauch laut Bedienungsanleitung
belehrt werden. Achten Sie darauf, dass sich die Kinder an Ihre
Anweisungen halten.
24. Halten Sie den Akku von Kindern fern und achten Sie darauf,
dass diese den Akku nicht aus dem Ladegerät entfernen können.
25. Sollte etwas von der im Akku enthaltenen Chemikalie auf Haut
oder Kleidung kommen, waschen Sie diese umgehend mit
klarem Wasser ab, um Hautreizungen zu vermeiden.
26. Lassen Sie niemals die Spannung auf weniger als 3 V pro Zelle
sinken, da dies den Akku beschädigt.
27. Laden Sie den Akku niemals auf einem Teppichboden, da dies zu
Bränden führen kann.
28. Verwenden Sie den Akku nicht für nicht spezifiziertes Equip
-
ment oder andere Zwecke.
29. Berühren Sie den Akku nicht, wenn dieser undicht ist. Wenn Sie
den Akku anfassen, sollten Sie Ihre Hände sofort waschen.
30. Verwenden Sie keine Akkus, die aufgequollen oder beschädigt
sind.
31. Der Akku darf nur in einer feuerfesten Schale geladen werden.
32. Laden Sie den Akku niemals unbeaufsichtigt.
8
CARSON Cessna 182 Skylane GHz 100% RTF 500505028
Montage der Tragfläche
Ihr Flugmodell ist ab Werk zu 90% vormontiert. Somit müssen nur
noch wenige Montageschritte bis zur Fertigstellung des Modells
vorgenommen werden.
Bitte beachten Sie die folgenden Hinweise und führen die Montageschritte sorgfältig und genau aus . Dies ist sehr wichtig! Nichtbeachtung der Hinweise können die Flugeigenschaften negativ
beeinflussen.
Legen Sie die Tragfläche mittig auf dem Rumpf auf und schieben Sie die Nut des Flügels in die Aussparung am Rumpf.
Achten Sie darauf, dass die Tragfläche zum Rumpfübergang sauber abschließt.
Fixieren Sie die Tragfläche mit Hilfe des beiliegenden Schraubendrehers und Schraube. Gehen Sie behutsam vor, so dass keines der
Teile beschädigt wird.
9
CARSON Cessna 182 Skylane GHz 100% RTF 500505028
Anzeige Gas
Status-LED
Trimmung Gas
Trimmung Gas
Antenne
Steuerhebel
Gas/Seitenruder
Trimmung
Seitenruder
LC-Display
Trimmung Höhenruder
Trimmung
Höhenruder
Steuerhebel
Höhenruder/
Seitenruder
Trimmung
Querruder
Ein-/Aus-Schalter
Anzeige Batteriespannung
Anzeige Steuermodus
Trimmung Querruderkanal
(Ohne Funktion)
Trimmung Seitenruder
Ihr 4-Kanal Fernsteuersender
LC-Display
Erklärung Sender
Loading...
