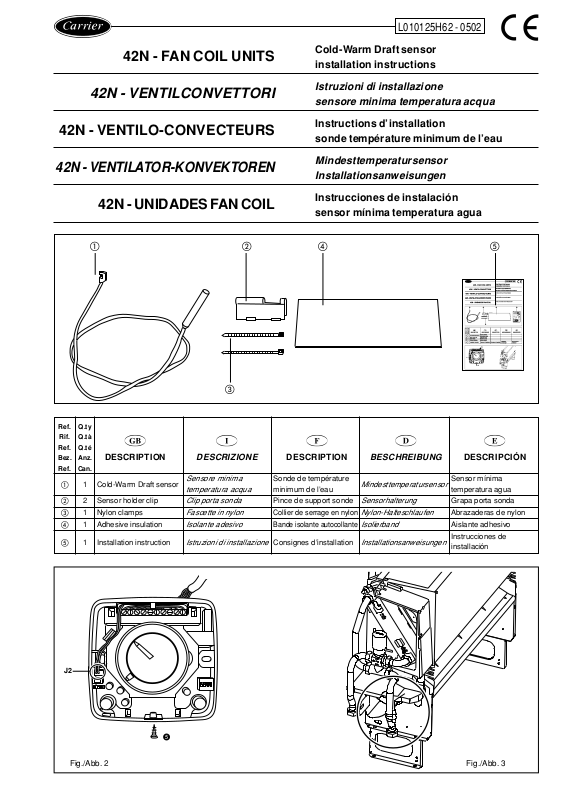

Carrier L010125H62 User Manual
L010125H62 - 0502
42N - FAN COIL UNITS
42N - VENTILCONVETTORI
42N - VENTILO-CONVECTEURS
42N - VENTILATOR-KONVEKTOREN
42N - UNIDADES FAN COIL
Cold-Warm Draft sensor
installation instructions
Istruzioni di installazione
sensore minima temperatura acqua
Instructions d’installation
sonde température minimum de l’eau
Mindesttemperatursensor
Installationsanweisungen
Instrucciones de instalación
sensor mínima temperatura agua
Ref. Q.ty
Rif. Q.tà
Ref. Q.té
Bez. Anz.
Ref. Can.
1 Cold-Warm Draft sensor
2 Sensor holder clip
1 Nylon clamps
1 Adhesive insulation
1 Installation instruction
DESCRIPTION
DESCRIZIONE
Sensore minima
temperatura acqua
Clip porta sonda
Fascette in nylon
Isolante adesivo
Istruzioni di installazione
DESCRIPTION
Sonde de température
minimum de l’eau temperatura agua
Pince de support sonde
Collier de serrage en nylon
Bande isolante autocollante
Consignes d’installation
BESCHREIBUNG
Mindesttemperatursensor
Sensorhalterung
Nylon-Halteschlaufen
Isolierband
Installationsanweisungen
DESCRIPCIÓN
Sensor mínima
Grapa porta sonda
Abrazaderas de nylon
Aislante adhesivo
Instrucciones de
installación
J2
Fig./Abb. 2 Fig./Abb. 3
Installation
Installazione
Unscrew the fastening screw (see fig. 2),
ref. to open the control.
Connect the sensor to the electronic card
connector marked J2 (coil), on the
connector side.
Connect the other sensor end to the water
inlet pipe using clip and clamps
supplied with the unit. Complete the
operation by carefully insulating the pipe
by means of the adhesive insulation
(see fig. 3).
Operation
The sensor is used to disable ventilation
in the heating mode when water
temperature is lower than 40°C, and when
it exceeds 18°C in the cooling mode.
These two functions ensure greater
comfort and no undesired ventilation
during winter operation, and the automatic
switch on/off of all the fan coil units
according to water temperature during
summer operation.
Aprire il comando svitando l'apposita vite
di chiusura (vedi fig. 2) riferimento
.
Collegare il sensore lato connettore sulla
scheda elettronica al connettore siglato
con J2 (coil).
Colleare l'altra estremità del sensore alla
tubazione d'ingresso dell'acqua tramite la
e le fascette in dotazione,
clip
completare poi l'operazione isolando con
cura la tubazione usando l'isolante
adesivo
(vedi fig. 3).
Funzionalità
Il sensore permette di escludere la
ventilazione, in modalità
se la temperatura dell'acqua è inferiore a
°
C e nella modalità
40
superiore a 18
°
C.
Queste due funzioni permettono di
ottenere un maggior comfort durante il
funzionamento invernale evitando
ventilazioni indesiderate, mentre in
modalità estiva consentono lo
spegnimento e l'accensione in modo
automatico di tutti i ventilconvettori in
funzione della temperatura dell'acqua.
riscaldamento
raffrescamento
se
Installation
Ouvrir la commande en dévissant la vis
de fermeture correspondante (fig. 2),
repère .
Connecter la sonde du côté du
connecteur de la carte électronique au
connecteur marqué J2 (coil).
Connecter l’autre extrémité de la sonde
au tuyau d’arrivée de l’eau à l’aide de la
pince et des colliers de serrage
fournies. Isoler le tuyau en appliquant la
bande isolante autocollante (fig. 3).
Fonctions
La sonde permet d’annuler la ventilation
en mode chauffage si la température de
l’eau est inférieure à 40°C et en mode
refroidissement si elle dépasse les
18°C.
Ces deux fonctions permettent un plus
grand confort et d’éviter toute ventilation
non prévue en hiver, et en été d’éteindre
et d’allumer automatiquement tous les
ventilo-convecteurs en fonction de la
température de l’eau.
Installation
Die Steuerung mittels Lösen der
Schließschraube (s. Abb. 2, Detail
öffnen.
Den Sensor steckerseitig am J2-Stecker
auf der Elektronikkarte anschließen.
Die andere Seite des Sensors an dem
Wasserzuflussschlauch mittels der
Halterung
Halteschlaufen
und den beiden beigefügten
befestigen.
Die Verkabelung mit dem Isolierband
sorgfältig isolieren (s. Abb. 3).
Betriebsweise
Mit Hilfe des Sensors wird das Gebläse
bei Betriebsmodus
ausgeschaltet bei einer Wassertemperatur
°
unter 40
KÜHLUNG
unter 18
C, sowie bei Betriebsmodus
bei einer Wassertemperatur
°
C.
Dank dieser beiden Funktionen wird bei
Winterbetrieb der Anlage ein höherer
Komfort, nämlich die Abschaltung des
Gebläses gewährleistet.
Bei Sommerbetrieb wird das Gebläse je
nach Wassertemperatur automatisch einund ausgeschaltet.
HEIZUNG
Instalación
Abrir el mando destornillando el tornillo de
cierre correspondiente (ver fig. 2)
referencia . Conectar el sensor del lado
del conector sobre la tarjeta electrónica al
conector marcado con J2 (coil).
Conectar el otro extremo del sensor a la
tubería de entrada del agua por medio de
la grapa y de las abrazaderas en
dotación, completar la operación aislando
con cuidado la tubería utilizando el
aislante adhesivo (ver fig. 3).
Funcionalidad
El sensor permite excluir la ventilación en
la modalidad calefacción si la
temperatura del agua es inferior a 40ºC y
en la modalidad refrigeración si es
superior a 18ºC.
Estas dos funciones permiten obtener un
mayor confort durante el funcionamiento
invernal evitando ventilaciones no
deseadas, mientras que en la modalidad
estival permiten apagar y encender de
manera automática todos los fan coils en
función de la temperatura del agua.
The manufacturer reserves the right to change any product specifications without notice.
La cura costante per il miglioramento del prodotto può comportare senza preavviso, cambiamenti o modifiche a quanto descritto.
Le fabricant se réserve le droit de modifier les spécifications du produit, sans préavis.
Änderungen im Zuge der technischen Weiterentwicklung vorbehalten.
El fabricante se reserva el derecho de cambiar las especificaciones de los productos sin previo aviso.
Carrier S.p.A. - Via R. Sanzio, 9 - 20058 Villasanta (MI) Italy - Tel. 039/3636.1 Printed in Italy
