Carrera RC 501003, 501005 Assembly and Operating Instructions [ml]

Montage- und Betriebsanleitung

Assembly and operating instructions

Instructions de montage et d’utilisation

Instrucciones de montaje y de servicio

Istruzioni per il montaggio e l’uso

Montage- en gebruiksaanwijzing

Instruções de montagem e modo de utilização

Monterings- och bruksanvisning

# 5 0 1 0 0 3

Green Chopper

# 5 0 1 0 0 5

Orange Sply

Made in China, Shantou.

Lieferumfang · Contents of package · Fournitures · Contenido del embalaje

Contenuto della fornitura · Inhoud van de levering · Volume de fornecimento

Leveransomfattning · Toimituslaajuus · Zakres dostawy · Szállítási terjedelem

Vsebina pakiranja · Rozsah dodávky · Leveringsomfang

Leveringsomfang · Παραδοτέος εξοπλισμός

ALKALINE

* Nur ein Modell enthalten · Contains only one model · contient un seul modèle · Contiene sólo un modelo · Contiene un solo modellino · Bevat slechts één model Contém só uma miniatura · Endast en modell · Sisältää vain yhden radio-ohjattavan · Zawiera tylko jeden model · Csak egy modellt tartalmaz · Vključen samo en model Obsahuje pouze jeden model. · Inneholder kun samme modell · Indeholder kun én model · Περιέχεται μόνο ένα μοντέλο

ALKALINE

Montage- und Betriebsanleitung 4

Technische und designbedingte Änderungen vorbehalten

Assembly and operating instructions 9

Subject to technical or design-related modiﬁcation

Instructions de montage et d’utilisation 14

Sous réserve de modiﬁcations techniques et des véhicules

Instrucciones de montaje y de servicio 19

Reservado el derecho a modiﬁcaciones técnicas o debidas al diseño

Istruzioni per il montaggio e l’uso 24

Con riserva di modiﬁche tecniche e dovute al design

Montage- en gebruiksaanwijzing 29

Technische en door het design bepaalde wijzigingen voorbehouden

Instruções de montagem e modo de utilização 34

Sujeito a alterações de design e técnicas

Monterings- och bruksanvisning 39

Tekniska och designrelaterade ändringar förbehållna

10/2012 · 1

Sehr geehrter Kunde

Wir beglückwünschen Sie zum Kauf Ihres Carrera RC-Modell-Helicopters, der nach dem heutigen Stand der Technik gefertigt wurde. Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemüht sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor. Aus geringfügigen Abweichungen des Ihnen vorliegenden Produkts gegenüber Daten und Abbildungen dieser Anleitung können daher keinerlei Ansprüche abgeleitet werden. Diese Bedienungs- und Montageanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch. Bewahren Sie diese Anleitung zum Nachlesen und für die eventuelle Weitergabe des Modells an Dritte auf.

Garantiebedingungen

Bei den Carrera-Produkten handelt es sich um technisch hochwertige Produkte (KEIN SPIELZEUG), die sorgfältig behandelt werden sollten. Beachten Sie bitte unbedingt die Hinweise in der Bedienungsanleitung. Alle Teile werden einer sorgfältigen Prüfung unterzogen (technische Änderungen und Modelländerungen, die der Verbesserung des Produktes dienen, sind vorbehalten).

Sollten dennoch Fehler auftreten, wird eine Garantie im Rahmen der nachstehenden Garantie-Bedingung gewährt:

Die Stadlbauer Marketing + Vertrieb GmbH (nachfolgend „Hersteller“) garantiert dem Endkunden (nachfolgend „Kunde“) nach Maßgabe der nachfolgenden Bestimmungen, dass der an den Kunden gelieferte Carrera RC-Modell-Helicopter (nachfolgend „Produkt“) innerhalb eines Zeitraums von zwei Jahren ab Kaufdatum (Garantiefrist) frei von Material- oder Verarbeitungsfehlern sein wird. Derartige Fehler wird der Hersteller nach eigenem Ermessen auf seine Kosten durch Reparatur oder Lieferung neuer oder generalüberholter Teile beheben. Die Garantie erstreckt sich nicht auf Verschleißteile, Schäden durch unsachgemäße Behandlung/Nutzung oder bei Fremdeingriﬀen. Sonstige Ansprüche des Kunden, insbesondere auf Schadensersatz, gegen den Hersteller sind ausgeschlossen. Die vertraglichen oder gesetzlichen Rechte des Kunden (Nacherfüllung, Rücktritt vom Vertrag, Minderung, Schadensersatz) gegenüber dem jeweiligen Verkäufer, welche bestehen, wenn das Produkt bei Gefahrübergang nicht mangelfrei war, werden durch diese Garantie nicht berührt.

Ansprüche aus dieser gesonderten Hersteller-Garantie bestehen nur, wenn

• der geltend gemachte Fehler nicht in Schäden liegt, die durch einen nach den Vorgaben in der Bedienungsanleitung nicht bestimmungsgemäßen oder unsach-

gemäßen Gebrauch verursacht wurden,

• es sich nicht um betriebsbedingte Verschleißerscheinungen handelt,

• das Produkt keine Merkmale aufweist, die auf Reparaturen oder sonstige Eingriﬀe von durch den Hersteller nicht autorisierten Werkstätten schließen lassen,

• das Produkt nur mit vom Hersteller autorisiertem Zubehör verwendet wurde und

• das Produkt zusammen mit dem Original-Kaufbeleg (Rechnung / Kassenzettel) und der vollständig ausgefüllten Garantiekarte, an welcher keine eigenen Änderungen vorgenommen wurden, eingesendet wird:

Stadlbauer Marketing + Vertrieb GmbH Chiemseestraße 200 • D-83278 Traunstein

Innerhalb Österreichs an:

Stadlbauer Marketing + Vertrieb GmbH Handelszentrum 6 • A- 5101 Bergheim

Hinweis für EU-Staaten: Es wird auf die gesetzliche Gewährleistungspﬂicht des

Verkäufers hingewiesen, dass nämlich diese Gewährleistungspﬂicht durch gegenständliche Garantie nicht eingeschränkt wird.

Die Kosten der Einsendung und Rücksendung des Produkts übernimmt der Hersteller. Diese Garantie gilt in dem vorstehend genannten Umfang und unter den oben

genannten Voraussetzungen (einschließlich der Vorlage des Original-Kaufbelegs auch im Falle der Weiterveräußerung) für jeden späteren, künftigen Eigentümer des Produkts.

Konformitätserklärung

Hiermit erklärt Stadlbauer Marketing + Vertrieb GmbH, dass sich dieses Modell einschließlich Controller in Übereinstimmung mit den grundlegenden Anforderungen folgender EG-Richtlinien: EN 50371, EN 301489-1 v1.8.1:2008, EN 301489-06 V

1.4.1:2002, EN 50371, EN 300220- 2V21.1.2:2007, 2006/6/EC und 2004/108/EC über die elektromagnetische Verträglichkeit und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE) beﬁndet. Die Original-Konformitätserklärung kann unter carrera-rc.com angefordert werden.

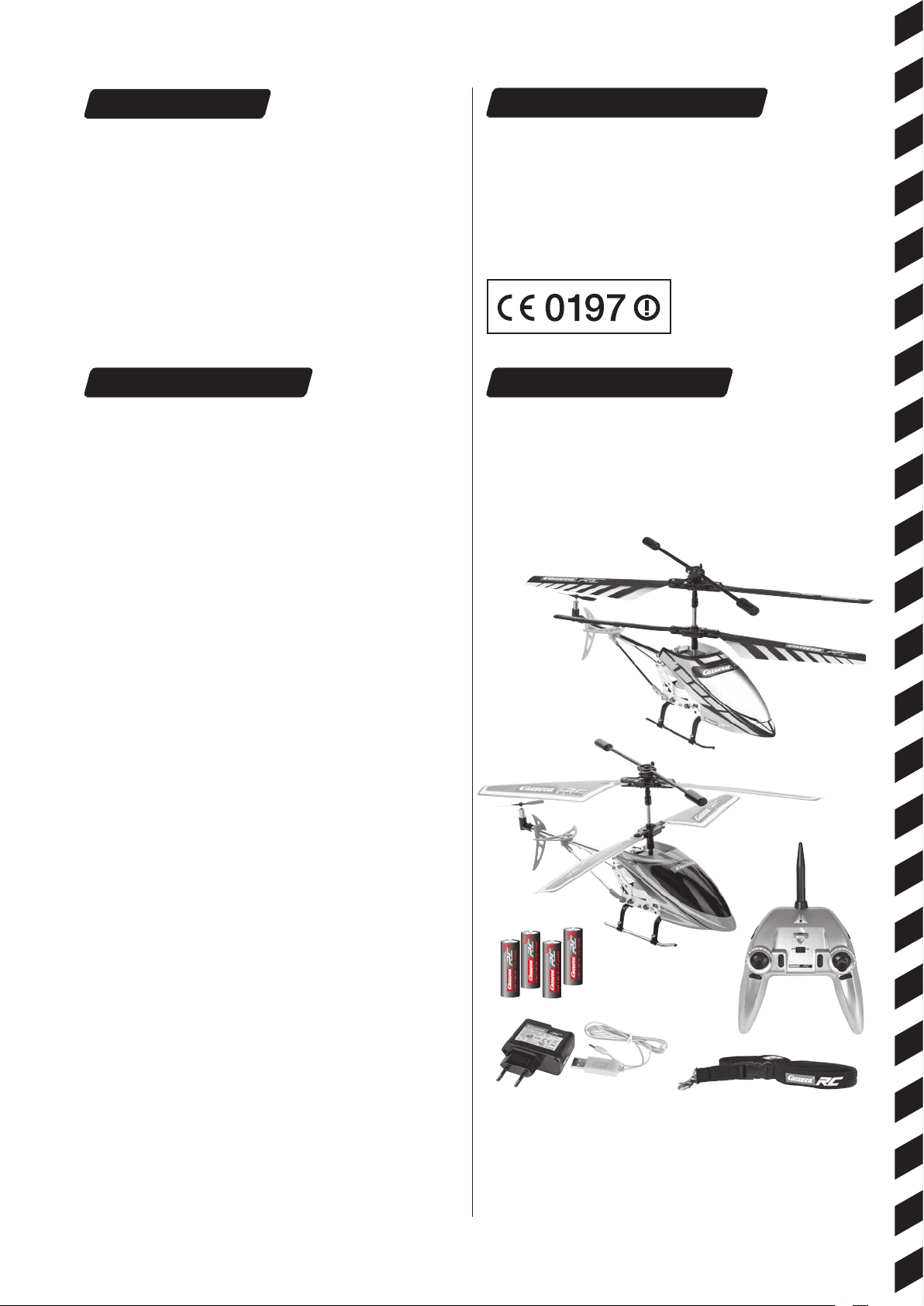

Lieferumfang

1x Helikopter Green Chopper Helikopter Orange Sply 1x 2,4 GHz Controller 1x Ladegerät bestehend aus USB-Ladekabel und USB-Netzadapter 4x 1,5 V Mignon AA Batterien 1x Lanyard

(nicht wiederauﬂadbar)

* Nur ein Modell enthalten

Warnhinweise!

gen und anderen Teilen kontrollier t werden. Im Schadensfall darf das Ladegerät erst nach einer Reparatur wieder in Betrieb genommen werden.

Ein ferngesteuerter Helicopter ist KEIN SPIELZEUG und nur für Jugendliche ab 14 Jahren geeignet! Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Bei unsachgemäßer Verwendung kann es zu schweren Verletzungen und/oder Sachbeschädigungen kommen.

Es muss mit Vorsicht und Umsicht gesteuert werden und erfordert einige mechanische und auch mentale Fähigkeiten. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Anleitung vor der ersten Inbetriebnahme komplett zu lesen und zu verstehen. Nur so können Unfälle mit Verletzungen und Beschädigungen vermieden werden. Fliegen Sie nur in geschlossenen Räumen, die genügend Platz bieten und befolgen Sie alle Anweisungen, so wie sie in dieser Anleitung empfohlen werden. Stellen Sie sicher, dass sich keine losen Gegenstände, einschließlich Kleidung, oder andere Gegenstände wie Stifte und Schraubendreher, in den Rotorblättern verwickeln oder mit ihnen in Berührung kommen können. Achten Sie besonders darauf, dass Ihre Hände NICHT in die Nähe der Rotorblätter kommen! Sie als Nutzer dieses Produkts sind alleinverantwortlich für den sicheren Umgang, so dass weder Sie noch andere Personen oder deren Eigentum Schaden nehmen oder gefährdet werden. Dieses Modell wird über ein Funksignal gesteuert, das durch unterschiedlichste Quellen von außerhalb gestört werden kann. Diese Störungen können einen kurzzeitigen Verlust der Steuerung zur Folge haben. Daher ist es ratsam immer einen sicheren Abstand zu dem Modell zu halten, damit Sachbeschädigungen oder Verletzungen vermieden werden können.

• Verwenden Sie Ihr Modell nie mit schwachen Controller-Batterien.

• Vermeiden Sie verkehrsreiche und belebte Bereiche. Achten Sie immer darauf, dass genügend Platz zur Verfügung steht.

• Lassen Sie Ihr Modell möglichst nicht auf oﬀener Straße oder in öﬀentlichen Bereichen ﬂiegen, um niemanden zu gefährden oder zu verletzen.

• Befolgen Sie genau die Anweisungen und Warnhinweise für dieses Produkt und für die mögliche Zusatzausrüstung (Ladegerät, Akkus usw.), die Sie nutzen.

• Sollte der Helicopter mit Lebewesen oder harten Gegenständen in Berührung kommen, bitte sofort den Gashebel in die Nullstellung bringen, d.h. der linke Joystick muss am unteren Anschlag sein!

• Achten Sie darauf, dass alle Chemikalien, Kleinteile oder elektrische Bauteile außerhalb der Reichweite von Kindern sind.

• Vermeiden Sie jegliche Feuchtigkeit, denn Sie kann die Elektronik beschädigen.

• Es besteht die Gefahr von schweren Verletzungen bis hin zum Tod, wenn Sie Teile Ihres Modells in den Mund stecken oder an ihnen lecken.

Wichtige Informationen über Lithium Polymer Akkus

Lithium-Polymer (LiPo) Akkus sind wesentlich empﬁndlicher als herkömmliche Alkali-, oder NiMH-Akkus, die sonst bei Funkfernsteuerungen verwendet werden. Die Vorschriften und Warnhinweise müssen deshalb genauestens befolgt werden. Bei falscher Handhabung von LiPo Akkus besteht Brandgefahr. Beachten Sie immer die Herstellerangaben, wenn Sie LiPo Akkus entsorgen.

Entsorgungsbestimmungen für Elektro- und Elektronik-Altgeräte laut WEEE

Das hier abgebildete Symbol der durchgestrichenen Mülltonnen soll Sie darauf hinweisen, dass leere Batterien, Akkumulatoren, Knopfzellen, Akkupacks, Gerätebatterien, elektrische Altgeräte etc. nicht in den Hausmüll gehören, da sie der

Umwelt und Gesundheit schaden. Helfen Sie bitte mit, Umwelt und Gesundheit zu erhalten und sprechen Sie auch mit Ihren Kindern über die ordentliche Entsorgung gebrauchter Batterien und elektrischer Altgeräte. Batterien und elektrische Altgeräte sollen bei den bekannten Sammelstellen abgegeben werden. So werden sie ordnungsgemäßem Recycling zugeführt. Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden. Leere Batterien aus dem Spielzeug herausnehmen. Nicht auﬂadbare Batterien dürfen nicht geladen werden. Auﬂadbare Batterien sind nur unter Aufsicht von Erwachsenen zu laden. Auﬂadbare Batterien vor dem Laden aus dem Spielzeug nehmen. Anschlussklemmen dürfen nicht kurzgeschlossen werden. Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden. Bei regelmäßigem Gebrauch des Ladegeräts, muss dieses am Kabel, Anschluss, Abdeckun-

Richtlinien und Warnhinweise für die Benutzung des LiPo Akkus

Das Lithium Polymer Akkuladegerät ter erhalten, ist zwar eigens für das sichere Laden des 3,7 V entwickelt worden, trotzdem müssen Sie die folgenden Sicherheitsbestimmungen und Warnhinweise vor dem Gebrauch oder dem Laden des LiPo-Akkus lesen.

Hinweis: LiPo-Akkus sind wesentlich empﬁndlicher als herkömmliche Alkali-, oder NiMH- Akkus, die sonst bei Funkfernsteuerungen verwendet werden. Deshalb müssen alle Vorschriften und Warnhinweise genau befolgt werden. Bei falscher Handhabung von LiPo-Akkus besteht Brandgefahr. Mit der Handhabung, dem Laden oder dem Gebrauch des beigefügten LiPo-Akkus übernehmen Sie alle Risiken, die mit Lithium Akkus verbunden sind. Wenn Sie diesen Bedingungen nicht zustimmen, geben Sie das vollständige Helicopter Modell sofort in neuem und unbenutztem Zustand an den Händler zurück.

• Sie müssen den beigefügten 3,7 V abseits entzündlicher Materialien auﬂaden.

• Lassen Sie den Akku beim Laden nie unbewacht. Wenn Sie den Akku auﬂaden, sollten Sie immer in der Nähe sein, um den Ladevorgang zu überwachen und um ggf. auf potentielle Probleme zu reagieren.

• Zum Laden nach einem Flug muss sich der Akku zunächst auf die Umgebungstemperatur abgekühlt haben.

• Sie dürfen nur das dazugehörige Lipo-Ladegerät verwenden. Bei Nichteinhaltung dieser Hinweise besteht Brandgefahr und damit Gesundheitsgefährdung und/oder Sachbeschädigung. Benutzen Sie NIEMALS ein anderes Ladegerät.

• Falls sich der Akku während des Entlade- oder Ladevorgangs aufbläht oder verformt, beenden Sie sofort das Laden oder Entladen. Entnehmen Sie den Akku so schnell und vorsichtig wie möglich und legen Sie ihn an einen sicheren, oﬀenen Bereich abseits brennbarer Materialien und beobachten Sie ihn mindestens 15 Minuten lang. Wenn Sie einen Akku, der sich bereits aufgebläht oder verformt hat, weiter laden oder entladen, besteht Brandgefahr! Selbst bei geringer Verformung oder Ballonbildung muss ein Akku aus dem Betrieb genommen werden.

• Lagern Sie den Akku bei Raumtemperatur an einem trockenen Ort.

• Laden Sie den Akku unbedingt nach Gebrauch wieder auf um eine sog. Tiefenentladung des Akkus zu vermeiden. Beachten Sie dabei, dass Sie eine Pause von ca. 20 Min. zwischen dem Flug und dem Ladevorgang einhalten. Laden Sie den Akku von Zeit zu Zeit (ca. alle 2-3 Monate) auf. Eine Nichtbeachtung der o.g. Handhabung des Akkus kann zu einem Defek t führen.

• Für den Transport oder für eine übergangsweise Lagerung des Akkus sollte die Temperatur zwischen 5-50°C liegen. Lagern Sie den Akku oder das Modell, wenn möglich nicht im Auto oder unter direktem Sonneneinﬂuss. Wenn der Akku der Hitze im Auto ausgesetzt wird, kann er beschädigt werden oder Feuer fangen.

• Entladen Sie den LiPo-Akku nicht unter ein bestimmtes Maß. Wenn der Akku zu tief entladen wird, verringert sich die Leistung sowie die Haltbarkeit und kann letztlich bis zum Totalausfall führen. LiPo-Zellen sollten bei Beanspruchung nicht auf unter 3 V entladen werden. Der LiPo-Akku im Carrera RC Helicopter, darf während des Fluges nicht unter 3 V Spannung fallen. Die Steuereinheit des Helicopters ist mit einem Schutzsystem ausgestattet, das bei einem Spannungsabfall auf unter 3 V einsetzt. Wenn diese Abschaltung einsetzt, reduziert die Steuereinheit die Leistung der Motoren, damit die Akku-Spannung nicht unter 3 V abfällt. Bemerken sie diese Leistungsreduzierung sollten Sie sofort landen, das Modell abschalten und den Bordakku entnehmen, da die weitere Entladung unter 3 V den LiPo-Akku dauerhaft beschädigt. Dies führt zu einer Verringerung der Leistung und Haltbarkeit für Folgeﬂüge, bzw. zu einem Totalausfall des Akkus. Außerdem können wiederholte Versuche den Akku weiter zu entlad en auch zu ein em Ausfall der Steuerun g führ en, obwohl die Motoren no ch laufe n. Die erforderliche Mindestspannung für den Empfänger oder andere Elektronik wird dann nicht mehr erreicht. Es ist nicht empfehlenswert den Akku bei jedem Flug bis auf 3 V auszureizen. Stattdessen sollten Sie den Ladezustand des Akkus/Helikopters während des Fluges im Auge behalten und wenn es Anzeichen gibt, dass der Helikopter im Schwebe- oder im Normalﬂug stärkere Steuerbewegungen als üblich braucht, sollten Sie das Modell sofort landen. Das häuﬁge Entladen des Akkus bis auf 3 V kann diesen trotzdem dauerhaft beschädigen. Hinweis: Bei geringer Batteriespannung/-leistung werden Sie feststellen, dass erhebliche Trimmung und/oder Steuerbewegungen erforderlich sind, damit der Helikopter nicht ins Trudeln ger ät. Dies tritt in der Regel vor dem Erreichen von 3 V Akkus pannung auf und ist ein guter Zeitpunkt, um den Flug zu beenden.

, das Sie zusammen mit dem Carrera RC Helicop-

150 mAh LiPo-Akkus

150 mAh LiPo-Akku an einem sichern Ort

Auﬂaden des LiPo-Akkus

Einsetzen der Batterien in den Controller

Achten Sie darauf, dass Sie den mitgelieferten LiPo-Akku nur mit dem mitgelieferten LiPo-Ladegerät laden. Wenn Sie versuchen den Akku mit einem anderen LiPo-Akku Ladegerät oder einem anderen Ladegerät zu laden, kann dies zu schweren Schäden führen. Bitte lesen Sie den vorrangehenden Abschnitt mit den Warnhinweisen und Richtlinien zur Akku-Verwendung sorgfältig durch, bevor Sie fortfahren.

Sie können den im Helicopter verbauten Akku mit dem dazugehörigen USB-Ladekabel entweder an einem USB Port eines Computers oder verbunden mit dem USBNetzadapter an der Steckdose laden:

Laden an der Steckdose:

• Verbinden Sie das USB-Ladekabel mit dem USB-Netzadapter. Sobald Sie die entstandene Ladeeinheit mit der Steckdose verbinden, leuchtet die LED am USB-Ladekabel rot auf und zeigt an, dass die Ladeeinheit ordnungsgemäß mit der Steckdose verbunden ist. Wenn Sie einen Helicopter mit leerem Akku anstecken leuchtet die LED am USBLadekabel nicht mehr auf und zeigt an, dass der Helicopter Akku geladen wird. Das USB-Ladekabel bzw. die Ladebuchse am Helicopter sind so hergestellt, dass verkehrte Polarität ausgeschlossen ist.

• Es dauert ungefähr 30 Minuten, um einen entladenen Akku (nicht tiefentladenen) wieder aufzuladen. Wenn der Akku voll ist, leuchtet die LED-Anzeige am USB-Ladekabel wieder auf.

Laden am Computer:

• Verbinden Sie das USB-Ladekabel mit dem USB-Port eines Computers. Die LED am USB-Ladekabel leuchtet rot auf und zeigt an, dass die Ladeeinheit ordnungsgemäß mit dem Computer verbunden ist. Wenn Sie einen Helicopter mit leerem Akku anstecken leuchtet die LED am USBLadekabel nicht mehr auf und zeigt an, dass der Helicopter Akku geladen wird. Das USB-Ladekabel bzw. die Ladebuchse am Helicopter sind so hergestellt, dass verkehrte Polarität ausgeschlossen ist.

• Es dauert ungefähr 30 Minuten, um einen entladenen Akku (nicht tiefentladenen) wieder aufzuladen. Wenn der Akku voll ist, leuchtet die LED-Anzeige am USB-Ladekabel wieder auf.

Hinweis: Bei der Auslieferung ist der enthaltene LiPo-Akku teilgeladen. Daher könnte der erste Ladevorgang etwas kürzer dauern.

Während des Ladevorgangs muss der Powerschalter auf „OFF“ stehen.

Öﬀnen Sie das Batteriefach mit einem Schraubendreher und setzen Sie die Batterien in den Controller ein. Achten Sie auf die richtige Polarität. Nach dem verschließen des Faches können Sie die Funktionalität des Controllers mit Hilfe des Powerschalters auf der Vorderseite prüfen. Bei ON-Stellung des Powerschalters und ordnungsgemäßer Funktion sollte die LED oben in der Mitte des Controllers rot auﬂeuchten.

Wenn die Kontroll LED schnell blinkt, müssen die Batterien im Controller gewechselt werden.

Vorbereitung des Erstﬂuges

Diese Checkliste ist kein Ersatz für den Inhalt dieser Bedienungsanleitung. Obwohl Sie als Quick-Start-Guide verwendet werden kann, empfehlen wir Ihnen eindringlich zunächst diese Betriebsanleitung komplett zu lesen, bevor Sie fortfahren.

• Überprüfen Sie den Verpackungsinhalt.

• Verbinden Sie das Ladegerät mit der Steckdose.

• Laden Sie den LiPo-Akku wie im Abschnitt „Auﬂaden des LiPo-Akkus“ beschrieben

• Setzen Sie vier AA Batterien in den Controller ein und achten Sie auf die richtige Polarität.

• Suchen Sie eine geeignete Umgebung zum Fliegen.

• Stellen Sie den Helicopter auf eine gerade Fläche.

• Schalten Sie den Helicopter und anschließend den Controller ein.

• Überprüfen Sie die Steuerung.

• Machen Sie sich mit der Steuerung vertraut.

• Trimmen Sie den Helicopter ggf. wie auf S. 7 beschrieben, so dass sich der Helicopter im Schwebeﬂug nicht mehr ohne Steuerbewegungen von der Stelle bewegt.

• Fliegen Sie das Modell.

• Landen Sie das Modell.

• Schalten Sie das Modell aus.

• Schalten Sie immer die Fernbedienung als letztes aus.

Checkliste für die Flugvorbereitung

• Schalten Sie das Modell am ON/OFF Schalter an.

• Die LED im Helicopter blinkt nun in rhythmisch beschleunigender Folge.

• Schalten Sie den Controller am ON/OFF Schalter ein. Während des

Bindungsvorgangs ertönt am Controller ein Signalton.

• Stellen Sie den geladenen Helicopter auf eine gerade Fläche.

• Geben Sie dem Helicopter einen Augenblick Zeit, bis das System korrekt initialisiert

und betriebsbereit ist.

• Die LED im Helicopter leuchtet nun permanent und der Signalton am Controller ist

nicht mehr zu hören.

• Der Helicopter ist jetzt einsatzbereit.

• Sofern der Helicopter keine Funktion zeigt führen Sie bitte ggf. die u.g. Bindung des

Modells mit dem Controller durch.

• Fliegen Sie das Modell.

• Landen Sie das Modell.

• Schalten Sie das Modell am ON/OFF Schalter aus.

• Schalten Sie immer die Fernbedienung als letztes aus.

Bindung des Modells mit dem Controller

Beschreibung des Helicopters

Der Carrera RC Helicopter und der Controller sind werkseitig gebunden. Sollte es am Anfang Probleme bei der Kommunikation zwischen dem Carrera RC Helicopter und dem Controller ge ben, führ en Sie bitte eine neue Bindung durch.

• Schalten Sie das Modell am ON/OFF Schalter an.

• Die LED im Helicopter blinkt nun in rhythmisch beschleunigender Folge.

• Schalten Sie den Controller am ON/OFF Schalter ein. Während des Bindungsvorgangs ertönt am Controller ein Signalton.

• Stellen Sie den geladenen Helicopter auf eine gerade Fläche.

• Geben Sie dem Helicopter einen Augenblick Zeit, bis das System korrekt initialisier t und betriebsbereit ist.

•

Die Kontroll LED leuchtet wieder permanent und zeigt an, dass die Bindung beendet ist.

Funktionsübersicht des Controllers

1. Antenne

2. Powerschalter (ON / OFF)

3. Kontroll LED

4. Gas

5. Vor-/Zurück Heck (Kreisdrehung)

6. Trimmer für Heck

7. Batteriefach

8. Aufbewahrungsfächer für Joystickverlängerungen

9. Joystick-Verlängerungen zum Aufschrauben auf die Hebel 4. & 5.

linke Seite

1. Koaxiales Rotorsystem

2. Heck

3. Ladebuchse zum Laden des LiPo-Akku

rechte Seite

4. Landekufen

5. ON-/OFF-Schalter

Steuerung des Helicopters

Wenn Sie die Steuerfunktionen Ihres Carrera RC Helicopters noch nicht kennen, nehmen Sie sich bitte vor dem ersten Flug ein paar Minuten Zeit, um sich mit ihnen vertraut zu machen. Die Beschreibung Links- oder Rechts entspricht dem Blick aus dem Cockpit (Pilotensicht).

‒

Drücken Sie den Gashebel nach oben, um die Rotationsgeschwindigkeit der Hauptrotorblätter zu erhöhen. Erhöhen Sie die Rotationsgeschwindigkeit der

Hauptrotorblätter und das Modell beginnt zu steigen.

‒

Reduzieren Sie den Ausschlag des Gashebels und damit die Rotationsgeschwindigkeit der Hauptrotorblätter, so sinkt der Helicopter. Wenn das Modell vom Boden abgehoben ist, können Sie es durch vorsichtiges Bewegen des Gashebels, nach oben oder nach unten, in einen stationären Schwebeﬂug bringen, ohne dass es zu abrupt steigt oder sinkt.

Bewegen Sie den rechten Hebel (Heck) nach links und die Nase des Helikopters dreht sich (giert) um die Achse des Hauptrotors kreisförmig nach links. Bewegen Sie den rechten Hebel (Heck) nach rechts und die Nase des Helikopters dreht sich (giert) um die Achse des Hauptrotors kreisförmig nach rechts. Verwenden Sie den Trimmer für Heck, bis Sie eine stabile Neutralstellung des Helicopters im Schwebeﬂug, ohne Bewegung des rechten Hebel (Heck), erreicht haben.

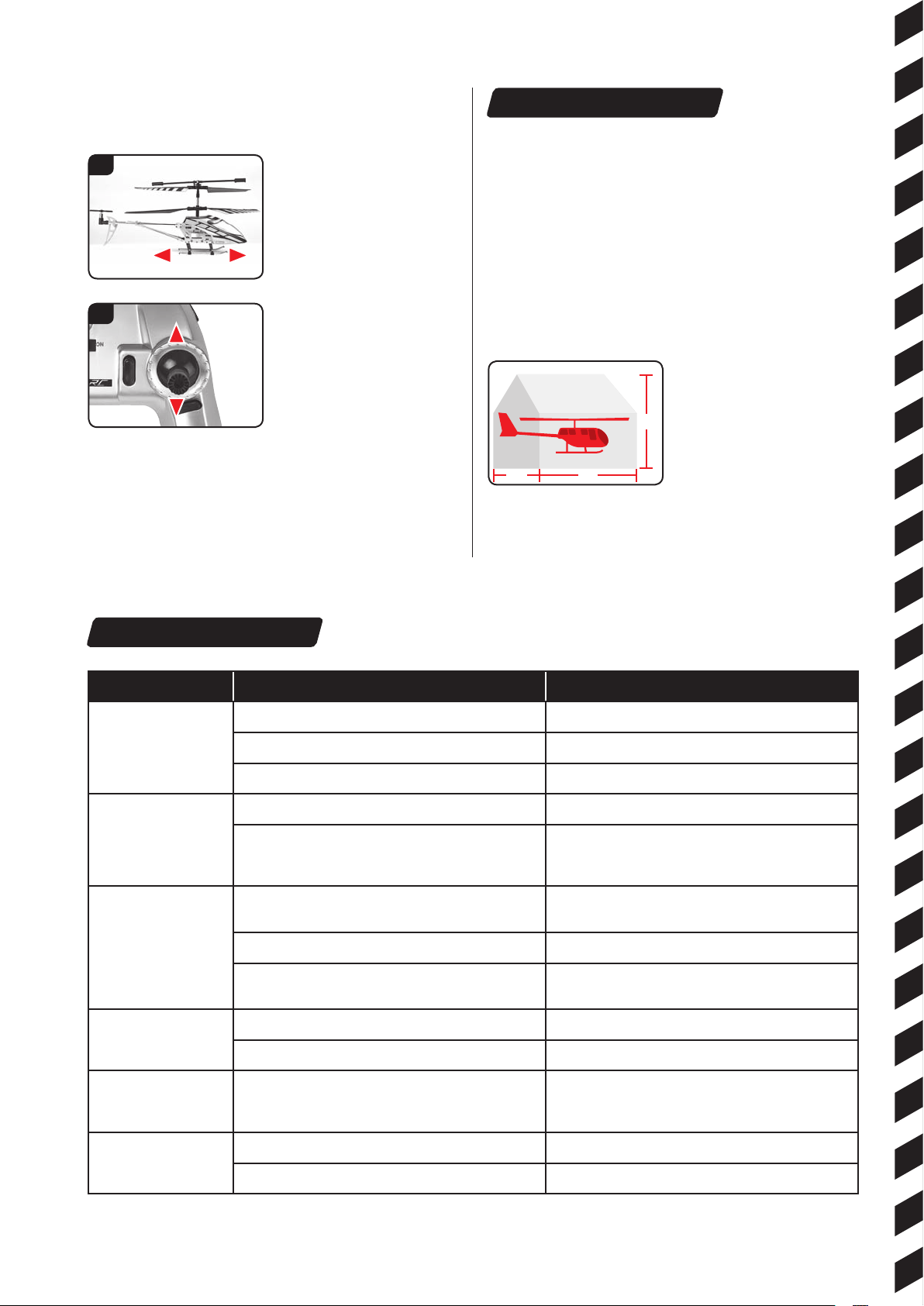

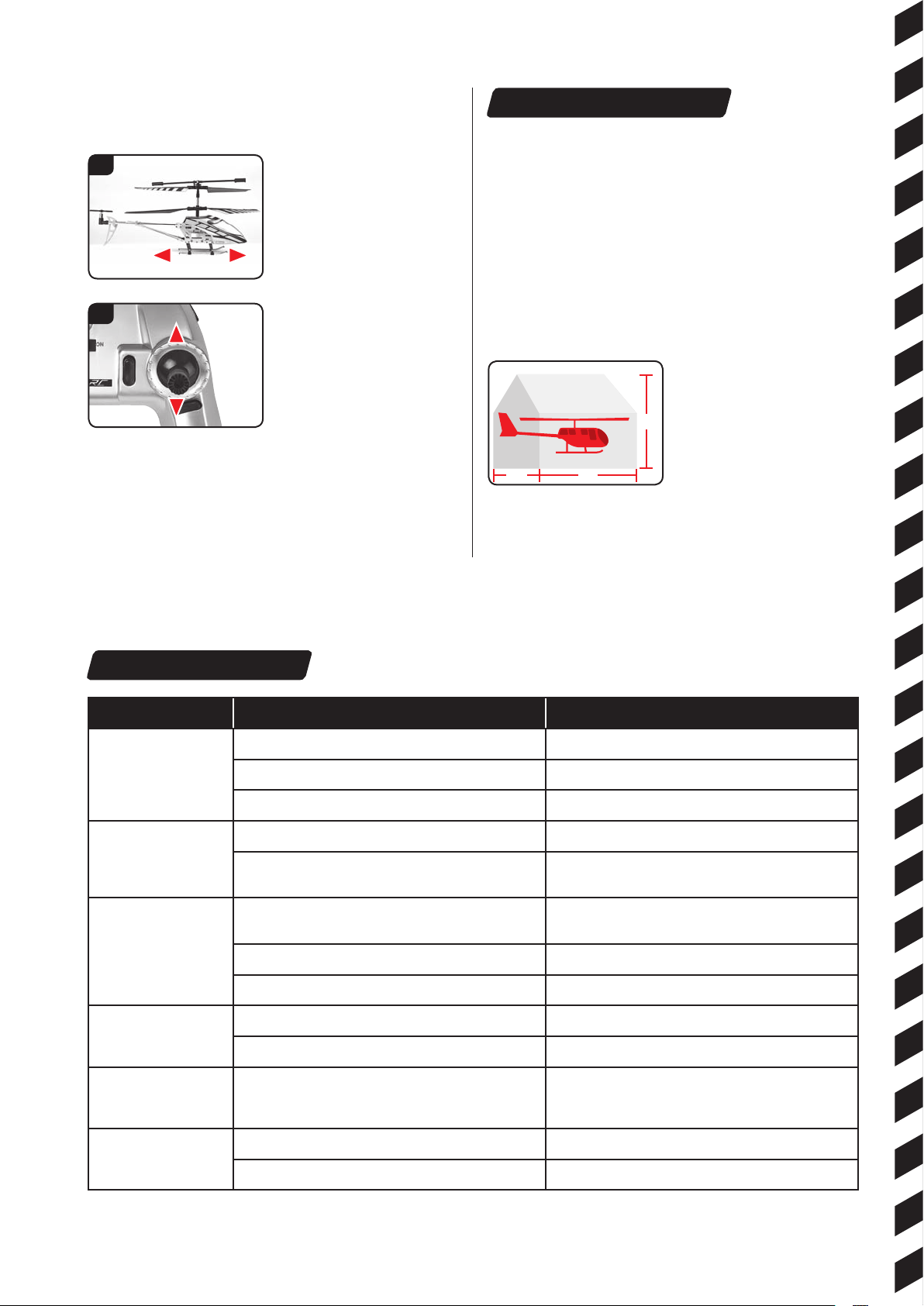

Auswahl des Fluggebietes

‒

Der Vor-/Zurück-Hebel steuert die Neigung des Helikopters vorwärts/rückwärts. Wenn Sie den Hebel nach vorne drücken, bewegt sich die Helikopternase nach unten und der Helikopter ﬂiegt vorwärts. Wenn Sie den Vor-/ Zurück-Hebel nach hinten drücken, bewegt sich der Helikopter nach hinten und der Helikopter ﬂiegt rückwärts.

‒

Nachdem Sie sich mit den Hauptsteuerfunktionen vertraut gemacht haben, sind Sie nach Auswahl des Fluggebietes bereit für den ersten Flug.

Wenn Sie für Ihren ersten Flug bereit sind, sollten Sie einen geschlossenen Raum wählen, der ohne Personen und ohne Hindernisse sowie möglichst groß ist. Aufgrund der Größe und Steuerbarkeit des Helikopters ist es für erfahrene Piloten möglich, auch in relativ kleinen geschlossenen Räumen zu ﬂiegen. Für Ihre ersten Flüge empfehlen wir unbedingt eine Mindestraumgröße von 3 mal 3 Metern Grundﬂäche und 2,40 Meter Höhe. Nachdem Sie Ihren Helikopter ausge trimmt haben und mit seiner Steuerung und seinen Fähigkeiten vertraut geworden sind, können Sie sich auch daran wagen, in kleineren und weniger freien Umgebungen zu ﬂiegen. Der Helicopter ist ausschließlich für den Gebrauch in geschlossenen Räumen entwickelt worden.

2,4m

3m 3m

Weitere Infos zu unseren RC Produkten ﬁnden Sie auf carrera-rc.com.

Problemlösungen

Problem Ursache Lösung

Controller funktioniert nicht.

Der Helikopter lässt sich mit dem Controller nicht steuern.

Die Rotorblätter bewegen sich nicht.

Der Helicopter steigt nicht auf.

Der Helicopter verliert ohne ersichtlichen Grund während des Flugs an Geschwindigkeit und sinkt ab.

Der ON/OFF-Powerschalter steht auf „OFF“. Den ON/OFF-Powerschalter auf „ON“ stellen.

Die Batterien wurden falsch eingelegt. Überprüfen Sie, ob die Batterien korrekt eingelegt sind.

Die Batterien haben nicht mehr genug Energie. Neue Batterien einlegen

Der Powerschalter des Controller steht auf „OFF“. Zuerst den Powerschalter am Controller auf „ON“ stellen.

Der Controller ist ggf. nicht richtig mit dem Empfänger im Helicopter gebunden.

Der ON/OFF-Powerschalter am Modell bzw. Controller steht auf „OFF“.

Der Akku ist zu schwach bzw. leer. Den Akku auﬂaden (siehe Kapitel „Auﬂaden des Akkus“).

Die Akkuverbindung am Helicopter ist nicht hergestellt. Verbinden Sie die am Helicopter beﬁndliche Steckverbindung.

Die Rotorblätter bewegen sich zu langsam. Den Gashebel nach oben ziehen.

Die Akku-Leistung reicht nicht aus. Den Akku auﬂaden (siehe Kapitel „Auﬂaden des Akkus“).

Der Akku ist zu schwach. Den Akku auﬂaden (siehe Kapitel „Auﬂaden des Akkus“).

Stellen Sie wie unter “Bindung des Modells mit dem Controller” beschrieben eine Bindung zwischen Helicopter und Controller her.

Den ON/OFF-Powerschalter auf „ON“ stellen.

Der Helicopter landet zu schnell.

Die aktuellste Version dieser Bedienungsanleitung und weiterführende Informationen zum Trimmen sowie zu erhältlichen Ersatzteilen ﬁnden Sie auf carrera-rc.com im Servicebereich.

Irr tum und Änderu ngen vo rb ehalt en Farben / endgültiges Design – Änderungen vorbehalten

Kontrollverlust über den Gashebel. Den Gashebel langsam hinunterziehen.

Zu schnelles Hinunterziehen des Gashebel.

Technische und designbedingte Änderungen vorbehalten

Piktogramme = Symbolfotos

Dear customer

Congratulation! You bought a Carrera RC-helicopter which has been manufactured according to today´s state-of-the-art technology. As it is our constant endeavour to develop and improve our products, we reserve the right to make modiﬁcations, either of a technical nature or with respect to features, materials, and design, at any time, and without prior notice. For this reason, no claims will be accepted for any slight deviations in your product from the data and illustrations contained in these instructions. These operating and assembly instructions are an integral part of the product. Non-observance of these operating instructions and the safety instructions they contain will render the guarantee null and void. These instructions are to be kept for future reference and in the event that the product is passed on to a third party.

Guarantee conditions

Carrera products are technically advanced products (NO TOYS) which should be handled with care. It is important to follow the directions given in the operating instructions. All components have been subjected to careful inspection (technical modiﬁcations and alterations to the model for the purpose of product improvement are reserved).

Should any faults nevertheless occur, guarantee is assumed within the scope of the following conditions: In accordance with the following provisions, Stadlbauer

Marketing + Vertrieb GmbH (hereinafter referred to as “manufacturer”) warrants to the endconsumer (hereinafter referred to as “customer”) that the Carrera RC-model-helicopter (hereinafter referred to as “product”) delivered to the customer shall be free from defects in material or workm anship for two years fro m the date of purchase (guarantee period). Such defects will, at the manufacturer´s option, either be repaired by the manufacturer or ﬁxed by delivering new or refurbished parts free of charge. The warranty does not cover any failure of the product due to normal wear and tear, improper handling/misuse or unauthorised interference. Any other customer´s claims asserted against the manufacturer, especially action for damages, shall be excluded. The contractual and statutory rights of the customer against the seller (supplementary performance, rescission of the contract, abatement, compensation) which exist with the product not having been free from defects at the time of the passing of risk, shall remain unaﬀected by this warranty.

Claims from this special warranty shall only be valid if:

• the defect reported has not arisen by damage caused by unintended use or misuse as speciﬁed in the instruction manual,

• the failure of the product is not due to normal wear and tear

• the product does not show any signs resulting from repairs or other interferences carried out by workshops not having been authorised by the manufacturer,

• the product has only been operated with accessories authorised by the manufacturer and

• the product is sent in together with the original proof of purchase (invoice / receipt) and the completely ﬁlled in warranty card which has not been altered in any way.

Guarantee cards cannot be replaced. Note for EU countries: Reference is hereby made to the seller’s statutory guarantee

obligation, to the extent that this guarantee obligation is not restricted by the product guarantee. The manufacturer shall bear the costs for sending in and returning the product. This warranty shall be valid to the extent aforementioned and under the above-named circumstances (including the submittal of the original proof of purchase also in case of resale) for any future owner of the product.

Damage Limits

STADLBAUER MARKETING + VERTRIEB GMBH SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT OR CONSEQUENTIAL DAMAGES, LOSS OF PROFITS OR PRODUCTION OR COMMERCIAL LOSS IN ANY WAY CONNECTED WITH THE PROD-

UCT, WHETHER SUCH CLAIM IS BASED IN CONTRACT, WARRANTY, NEGLIGENCE, OR STRICT LIABILITY. Further, in no event shall the liability of Stadlbauer Marketing + Vertrieb GmbH exceed the individual price of the Product on which liability is asserted. As Stadlbauer Marketing und Vertrieb GmbH has no control over use, setup, ﬁnal assembly, modiﬁcation or misuse, no liability shall be assumed nor accepted for any resulting damage or injury. By the act of use, setup or assembly, the user accepts all resulting liability. If you as the Purchaser or user are not prepared to accept the liability associated with the use of this Product, you are advised to return this Product immediately in new and unused condition to the place of purchase.

Declaration of conformity

Herewith Stadlbauer Marketing + Vertrieb GmbH declares that this model including remote control meets the basic requirements of the following EC-guidelines: EN 50371, EN 301489-1 v1.8.1:2008, EN 301489-03 V 1.4.1:2002, EN 50371, EN 3002202V21.1.2:2007, 2006/6/EC and 2004/108/EC referring to the electromagnetic compatibility and any other relevant requirements of guideline 1999/5/EG (R&TTE). The original declaration of conformity can be requested from carrera-rc.com.

Contents of package

1x Helicopter Green Chopper Helicopter Orange Sply 1x 2.4 GHz Controller 1x Charging unit consisting of a USB charging cable and a USB mains adapter 4x 1.5 V Mignon AA batteries 1x Lanyard

Requirement for FCC Part 15

Warning: Changes or modiﬁcations not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Note: This equipment has been tested and found to comply with the limits for a Class

B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and use d in acc ordance with the instruc tion s, may cause har mful inter ference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or tele vision reception, which can be determined by turning the equipment oﬀ and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver,

• Connect the equipment into an outlet on a circuit diﬀerent from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

(non-rechargeable)

* Contains only one model.

Warning!

A remote-controlled helicopter is NOT A TOY and is only suitable for teenagers over the age of 14! This product is not intended for use by children without supervision of a parent. Inappropriate use may result in severe injuries and/or damage to property.

It has to be operated with care and caution and requires both mechanical and mental skills. The operating instructions contain notes on safety and technical regulations as well as information on maintaining and operating the product. It is indispensable to read these instructions thoroughly before the ﬁrst usage. Only this helps to avoid accidents with injuries and damage. Only use the helicopter in closed rooms which provide suﬃcient space and follow all instructions given in this manual. Make sure that no lose objects, including clothes, or other objects like pens or screwdrivers can become entangled in the rotor blades or can get in contact with them. Especially take care that your hands DO NOT get close to the rotor blades! As user of this product you are solely responsible for handling it safely in order to ensure that neither you nor other persons or their property suﬀer damages or are endangered. This model is controlled via a radio signal which might be disturbed by various sources from outside. These interferences can cause a short loss of control. Therefore it is advisable to always keep a safe distance to the model in order to avoid damage to property or injuries.

• Never use your model with weak remote control batteries.

• Avoid busy areas. Always make sure that there is enough space.

• Preferably do not use your model on an open street or in public areas in order not to endanger or hurt anyone.

• Exactly observe the instructions and warnings for this product and for any possible additional equipment (battery charger, rechargeable batteries etc.) being used by you.

• Should the helicopter come into contact with any living thing or solid object, immediately return the gas control to zero, in other words the left-hand joystick must be at the stop at the bottom of the slide!

• Make sure that all chemicals, small parts and electrical components are out of childrens´ reach.

• Avoid any moisture as this might do damage to the electronics.

• There is a risk to suﬀer severe injury or even death if you put parts of your model into your mouth or lick them.

Important information concerning Lithium Polymer rechargeable batteries

Lithium-Polymer (LiPo) rechargeable batteries are signiﬁcantly more sensitive than traditional alkali- or NiMH-rechargeable batteries which are normally used with radio control units. Therefore the instructions and warnings have to be observed in detail. In case of improper use of LiPo rechargeable batteries there is a danger of ﬁre. Always follow the manufacturers´ instructions if you dispose of LiPo rechargeable batteries.

Regulations on disposal for waste electrical and electronic equipment (WEEE)

This symbol, showing refuse bins with a cross through them, denotes that empty batteries, rechargeable batteries, button cells, rechargeable battery packs, equipment batteries, disused electrical equipment, etc. should not be dis-

posed of in domestic refuse, as they are harmful to the environment and health. Please help to preserve environment and health and talk to your children about the correct disposal of used batteries and disused electrical equipment. Batteries and disused electrical equipment should be handed in to the usual collection points where they can be properly recycled. Do not mix dissimilar battery types or employ new and used batteries together. Empty batteries should be removed from the product. Do not attempt to recharge nonrechargeable batteries. Rechargeable batteries should only be charged under adult super vision. Exhausted batteries are to be removed from the toy. Rechargeable batteries should be removed from the product before charging. Supply terminal are not to be short-circuited. Only use the batteries recommended or equivalent types. If in regular use the charger must be examined for damage to the cord, plug, covers and all other parts. If any signs of damage are found the charger may only be used again after repair work has been completed.

Guidelines and warnings for the use of LiPo rechargeable batteries

Although the Lithium Polymer battery charger you received together with the Carrera RC helicopter has been developed especially for safe charging of the 3.7 V 150 mAh LiPo

battery,

you have to read the following safety regulations and warnings before

using or charging the LiPo rechargeable battery.

Note: LiPo rechargeable batteries are signiﬁcantly more sensitive than traditional alkali- or NiMH-rechargeable batteries which are normally used with radio control units. Therefore all instructions and warnings have to be observed precisely. In case of improper use of LiPo rechargeable batteries there is a danger of ﬁre. When handling, charging or using the attached LiPo rechargeable battery you assume all and any risks connected with Lithium rechargeable batteries. If you do not agree to these terms please immediately return the complete helicopter model in new and unused condition to the retailer.

• You have to charge the attached safe place and at a safe distance to ﬂammable material.

• Never leave the battery unguarded when charging it. When charging the battery you should always be nearby in ord er to control the charging process and to be able to react to potential problems.

• After a ﬂight, the rechargeable battery has to cool down to the ambient air temperature before charging it.

• You may only use the appropriate LiPo battery charger. In case of non-compliance with these directions there is a danger of ﬁre resulting in a health risk and/or damage to property. NEVER use any other battery charger.

• Should the rechargeable battery swell or deform while discharging or recharging, you have to immediately stop charging or discharging the battery. Take the battery out as quickly and carefully as possible and place it in a safe and open area oﬀside any inﬂammable material and wat ch it for at least 15 minutes. In case you continue charging or discharging a battery which has already started to swell or deform there is a danger of ﬁre! Even in case of slight deforming or ballooning the rechargeable battery has to be taken out of operation.

• Store the rechargeable battery at ambient temperature in a dry place.

• Always recharge the battery immediately after use to prevent its becoming deep discharged. Please make sure to allow a pause of about 20 minutes between ﬁnishing the ﬂight and recharging the battery. Recharge the battery occasionally (suggested every 2-3 months). Failure to treat the battery as described above can lead to its becoming defective.

• When transporting or temporarily storing the rechargeable battery the temperature should be between 5-50°C. If possible, do not store the battery or the model in a car and do not expose it to direct sunlight. In case the battery is broiled it can be damaged or catch ﬁre.

• Do not discharge the LiPo battery beyond a certain level. If the battery is unloaded too deep the battery´s output as well as its durability will decrease which can ﬁnally lead to a total breakdown. LiPo cells should not be discharged beyond 3 V when being used. The LiPo battery in the Carrera RC helicopter must not fall beyond 3 V voltage during the ﬂight. The helicopter´s control un it is equipped with a protection system (LVC) which is activated in case the voltage drops to under 3 V. With this cut-oﬀ being activated the contro l unit is going to reduce the en gines´ performanc e in order to avoi d a volt age drop to under 3 V. Should you notice this reduction in performance you should land the helicopter at once, switch oﬀ the model and take out the rechargeable battery as a further discharging beyond 3 V will damage the LiPo rechargeable battery permanently. This results in a reduction in the battery´s output and durability for any following ﬂights or in a total breakdown. In addition, repeated attempts to discharge the rechargeable battery furthermore may lead to the control system´s breakdown although the engines are still running. The minimum voltage required for the receiver or other pieces of electronics is no longer reached then. It is not advisable to max the rechargeable battery to 3 V on each ﬂight. Instead, you should keep an eye on the battery´s/helicopter´s charge condition during the ﬂight. Should you notice that the helicopter requires stronger controlling than normally when hovering or ﬂying you should land your model immediately. Nevertheless, frequent discharging of the rechargeable battery down to 3 V can damage it permanently. Note: If the battery voltage/output is low you will recognise that a considerable trim and/or controlling is necessary to avoid that the helicopter starts trundling. This usually occurs before reaching a battery voltage of 3 V and it is a good moment to end the ﬂight.

3.7 V 150

mAh

LiPo rechargeable battery in a

Auﬂaden des LiPo Akkus Inserting the batteries

Recharging the LiPo rechargeable battery

in the remote control

Please make sure that you charge the provided LiPo rechargeable battery only with the provided LiPo battery charger. In case you try to charge the rechargeable battery with a diﬀerent LiPo battery charger or any other battery charger, this might cause serious damages. Please carefully read the previous chapter about warnings and guidelines on the usage of rechargeable batteries before proceeding.

You can recharge the battery ﬁtted in the helicopter with the USB charging cable belonging to it either at a USB port of a computer or in conjunction with the USB mains adapter at a mains socket

Charging at the mains socket

• Connect the USB charging cable to the USB mains adapter. As soon as you connect the charger unit with the mains socket, the LED on the USB charging cable lights up red indicating that the charger unit is correctly connected with the mains socket. If you plug in a helicopter which has a discharged battery, the LED on the USB charging cable no longer lights up and shows that the helicopter battery is being recharged. The USB charging cable and the charging socket on the helicopter are designed to make incorrect connection impossible.

• It takes about 30 minutes to recharge a discharged battery (but NOT a deep-discharged one). When the battery is fully charged, the LED display in the USB charging cable lights up again.

Open the battery compartment with a screwdriver and insert the batteries in the remote control. Please keep in mind the correct polarity. After having closed the compartment you can check all functions of the remote control with the help of the power-switch on the front. With the power-switch turned ON and proper functioning, the top center LED on the remote control will light up red.

When the control LED ﬂashes rapidly, the batteries in the controller must be changed.

Preparing the ﬁrst ﬂight

This checklist does not replace the contents of the operating instructions. Although it can be used as a quick-start-guide we strongly advise to ﬁrst read the operating instructions in detail before you proceed.

• Check the contents of the package

• Connect the charger unit with the socket.

• Charge the lipo-battery as described in the section “Charging the lipo-battery”.

• Fit four AA batteries in the controller, making sure their polarity is correct.

• Look for a suitable environment for ﬂying

• Place the helicopter on a ﬂat surface

• Switch on ﬁrst the helicopter and then the controller.

• Check the control system

• Make yourself familiar with the control system

• Trim the helicopter if necessary as described on P.12, so that when hovering, the helicopter no longer moves from the spot without the controls being touched.

• Fly the model

• Land the model

• Switch the model oﬀ

• Always switch oﬀ the remote control last

Charging via computer:

• Connect the USB charging cable with the USB port of a computer. The LED on the USB charger cable lights red indicating that the charger unit is correctly connected to the computer. If you plug in a helicopter which has a discharged battery, the LED on the USB charging cable no longer lights up and shows that the helicopter battery is being recharged. The USB charging cable and the charging socket on the helicopter are designed to make incorrect connection impossible.

• It takes about 30 minutes to recharge a discharged battery (but NOT a deep-discharged one). When the battery is fully charged, the LED display in the USB charging cable lights up again.

Note: when supplied, the lipo-battery is already partially charged so the ﬁrst charging cycle may well take less time.

While charging, the power switch must be in the “OFF” position.

Checklist for ﬂight preparation

• Switch on the model at the ON/OFF switch.

• The LED in the helicopter now ﬂashes in rhythmically-accelerating sequence.

• Switch on the controller at the ON/OFF switch. While connecting, the controller emits a signal tone.

• Place the charged helicopter on a ﬂat surface.

• Allow the helicopter a few moments until the system is correctly initialised and is ready for operation.

• The LED in the helicopter is not lit continuously and the controller is no longer emitting its signal tone.

• The helicopter is now ready to be ﬂown.

• If the helicopter fails to display any function, connect the model with the controller as necessary, as shown below.

• Fly the model

• Land the model

• Switch the model oﬀ at the ON/OFF switch

• Always switch oﬀ the remote control last

Frequency bind between model and remote control

Description of helicopter

The Carrera RC helicopter and the remote control are frequency bound at purchase. Should there occur any problems with the communication between the Carrera RC helicopter and the remote control at the beginning, please carry out a new frequency bind.

• Switch on the helicopter at the ON-/OFF switch.

• The LED in the helicopter now ﬂashes in rhythmically-accelerating sequence.

• Switch on the controller at the ON/OFF switch. While connecting, the controller emits a signal tone.

• Place the charged helicopter on a ﬂat surface.

• Allow the helicopter a few moments until the system is correctly initialised and is ready for operation.

• The control LED now lights continuously once again, indicating that the connection is ended.

Range of functions of the remote control

Left side

1. Coaxial rotor system

2. Tail rotor

3. Socket for charging the lipo-battery

Right side

4. Landing skids

5. ON-/OFF switch

Controlling the helicopter

In case you don´t know the control functions of your Carrera RC helicopter yet, please take some minutes before the ﬁrst ﬂight in or to make yourself familiar with them. The descriptions left or right refer to the view out of the cockpit (pilote´s view).

1. Antenna

2. Power switch (ON / OFF)

3. Control LED

4. Gas · tail (spinning in circles)

5. Forward/backward

tail (spinning in circles)

6. Trimmer for tail

7. Battery compartment

Push the throttle up to increase the rotational speed of the main rotor blades. Increase the rotational speed of the main rotor blades and the model will

start to ascend. If you push down the throttle and thus

‒

reduce the rotational speed of the main rotor blades the helicopter will descend. When the model has lifted oﬀ the ground you can get it into stationary hovering without abrupt ascending or descending by carefully moving the throttle upwards and downwards.

8. Slot for keeping Joystick extensions

9. Joystick extensions to screw on lever 4. & 5.

‒

Move the right lever (tail) to the left and the helicopter’s nose turns (yaws) round the main rotor’s axis in a circle to the

left. Move the right lever (tail) to the right and the helicopter’s nose turns (yaws) round the main rotor’s axis in a circle to the right. Use the trimmer for tail until you have

reached a stable neutral position of the helicopter when hovering, without moving the right lever (tail).

Choosing the ﬂight area

‒

The forward-/backward lever controls the helicopter´s pitch forward and backward. When shifting the lever forward the nose of the helicopter will move downwards and the helicopter will ﬂy forward. When shifting the forward-/ backward lever backward the helicopter will move backwards and the helicopter will ﬂy backward.

When being prepared for the ﬁrst ﬂight you should choose a closed room without any persons or obstacles which is as big as possible. Due to the size and controllability of the helicopter experienced pilotes may be able to ﬂy the helicopter in relatively small rooms. For your ﬁrst ﬂights we strongly recommend to choose a room with a minimum ﬂoor space of 3 x 3 metres and 2.40 metres of height. After having trimmed your helicopter for ﬂight and having made yourself familiar with the controlling and its functions you may start ﬂying in smaller and less open environments.

The helicopter has exclusively been developed for indoor use in closed rooms.

‒

2,4m

After having made yourself familiar with the main control functions and having chosen an appropriate area for ﬂying the helicopter, you can start the ﬁrst ﬂight.

3m 3m

For more information on our RC-products please visit carrera-rc.com.

Troubleshooting

Problem Cause Solution

Remote control does not work.

The helicopter cannot be controlled with the remote control

The rotor blades do not rotate.

The helicopter does not lift.

During ﬂight, the helicopter loses speed and height without any obvious reason.

The ON/OFF-power switch is turned “OFF”. Turn the ON/OFF-power switch “ON”.

The batteries have been wrongly inserted. Check if the batteries have been correctly inserted.

The batteries do not have enough power. Insert new batteries.

The power switch on the reomote control is turned “OFF”. First turn the power switch on the remote control “ON”.

The remote control is possibly not correctly frequency bound with the receiver on the helicopter.

The power switch on the model or the controller is at “OFF” Turn the ON/OFF-power switch “ON”.

The rechargeable battery is too weak or has run out of power. Charge the battery (see chapter “Charging the battery”).

The battery connection on the helicopter is not made. Make the plugged connection to be found on the helicopter.

The rotor blades rotate too slowly. Push the throttle up.

The battery´s power is not suﬃcient. Charge the battery (see chapter “Charging the battery”).

The battery is too weak. Charge the battery (see chapter “Charging the battery”).

Please carry out a frequency bind between the helicopter and the remote control as described in “frequency bind between model and remote control”.

The helicopter lands too quickly.

For the latest version of these operating instructions and information in greater depth on trimming and on replacement and spare parts available, please visit

carrera-rc.com in the service area.

Errors and changes excepted Col ours / ﬁn al desi gn – chan ges exce pted

Loss of throttle control. Push the throttle down slowly.

Throttle has been pushed down too quickly.

Technical changes and design-related changes excepted

Pictograms = symbolic photos

Chère cliente ! Cher client !

Déclaration de conformité

Nous vous félicitons pour l‘achat de votre maquette d‘hélicoptère Carrera RC qui a été fabriqué selon le niveau actuel de la technique. Nous avons toujours pour ambition d’améliorer et de perfectionner nos produits et nous réservons la possibilité de réaliser des modiﬁcations techniques relatives à la présentation et design de nos produits. Les divergences de faible importance du produit, que vous avez acheté, par rapport aux données et illustrations de ces instructions de montage et d’utilisation ne sauraient donner lieu à des réclamations de ce fait. Ces instructions de montage et d’utilisation forment partie intégrale du produit. Le fabricant décline toute responsabilité en cas d’inobservation des instructions de montage et d’utilisation et des consignes de sécurité y ﬁgurant. Veuillez conserver ces instructions de montage et d’utilisation, aﬁn que vous puissiez les consulter ultérieurement et et les remettre à tout utilisateur de ce véhicule si besoin est.

Conditions de garantie

Les produits Carrera sont des produits de qualité technique élevée (PAS DE JOUET) qui devraient être manipulés avec précaution. Veuillez impérativement respecter les indications du mode d‘emploi. Tous les éléments sont soumis à des contrôles approfondis (sous réserve de modiﬁcations techniques et des véhicules destinées au perfectionnement du produit).

La responsabilité du fabricant est cependant engagée aux termes des conditions de garantie ci-après à supposer que le produit présente des défauts :

La société Stadlbauer Marketing + Vertrieb GmbH (ci-après désignée „Fabricant“) garantit au client ﬁnal (ci-après désigné „Client“) selon les clauses suivantes que la maquette d‘hélicoptère Carrera RC livré au client (ci-après désigné „Produit“) sera exempt de vices de matériel ou de fabrication durant une période de deux ans à partir de la date d‘achat (délai de garantie). Le fabricant éliminera de tels vices selon sa propre appréciation à ses frais en les réparant ou en livrant des pièces neuves ou ayant subi une révision générale. La garantie ne s‘étend pas aux pièces d‘usure, aux dommages dus à un traitement/utilisation non conforme ou à des interventions externes. D‘autres revendications du client, en particulier de dommages et intérêts, contre le fabricant sont exclus. Les droits contractuels ou légaux du client (exécution ultérieure, résiliation du contrat, réduction du prix, dommages et intérêts) vis-à-vis du vendeur correspondant, droits existant si le produit n‘était pas exempt de vices lors du transfert du risque, ne sont pas concernés par cette garantie.

Par la présente la société Stadlbauer Marketing + Vertrieb GmbH déclare que cette maquette y compris le contrôleur est conforme aux exigences essentielles des directives européennes suivantes : EN 50371, EN 301489-1 v1.8.1:2008, EN 301489-03 V

1.4.1:2002, EN 50371, EN 300220- 2V21.1.2:2007, 2006/6/CE et 2004/108/CE relative à la compatibilité électromagnétique et aux autres prescriptions importantes de la directive 1999/5/CE (R&TTE). L’original de la déclaration de conformité est à votre disposition sur le site internet carrera-rc.com.

Fournitures

Les droits issus de cette garantie du fabricant spéciale n‘existent que si

• le vice réclamé ne repose pas dans des dommages qui résultent d‘un emploi non conforme ou non adapté aux directives prescrites dans le mode d‘emploi,

• il ne s‘agit pas de signes d‘usure dus à l‘emploi,

• le produit ne présente aucun signe qui permette de constater que des réparations ou d‘autres interventions ont été eﬀectuées par des ateliers non autorisés par le fabricant,

• le produit n‘a été utilisé qu‘avec des accessoires autorisés par le fabricant et

• si le produit est envoyé avec le bon d‘achat original (facture / bon de caisse) et la carte de garantie entièrement remplie, produit sur lequel aucune modiﬁcation auto nome n‘a été réalisée.

Avis destinés aux États de l’Union européenne : nous attirons l’attention sur l’obligation de garantie légale du vendeur, pour autant que cette obligation de garantie ne soit pas restreinte par les conditions de la présente garantie.

Le fabricant prend en charge les coûts de l’expédition et du renvoi du produit. Cette garantie est valable dans l’ampleur susmentionnée et dans les conditions susmentionnées (y compris la présentation du bon d’achat original aussi en cas de revente) pour chaque propriétaire ultérieur, futur du produit.

1x Hélicoptère Green Chopper Hélicoptère Orange Sply 1x Contrôleur 2,4 GHz 1x chargeur composé du câble de charge USB et de l’adaptateur secteur USB 4x Accus 1,5 V mignon AA 1 x Cordon tour de cou

(non rechargeable)

* Contient un seul modèle.

+ 30 hidden pages

Carrera RC 501003, 501005 Assembly and Operating Instructions [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
