30344 BLACK BOX
安装和使用说明
取扱説明書取扱説明書の内容は予
2
3
40
42
安装和使用说明 · 保留因技术和外观设计需要进行更改的权利
取扱説明書取扱説明書の内容は予 · 技術･設計上、変更される場合があります。あらかじめご了承ください
40

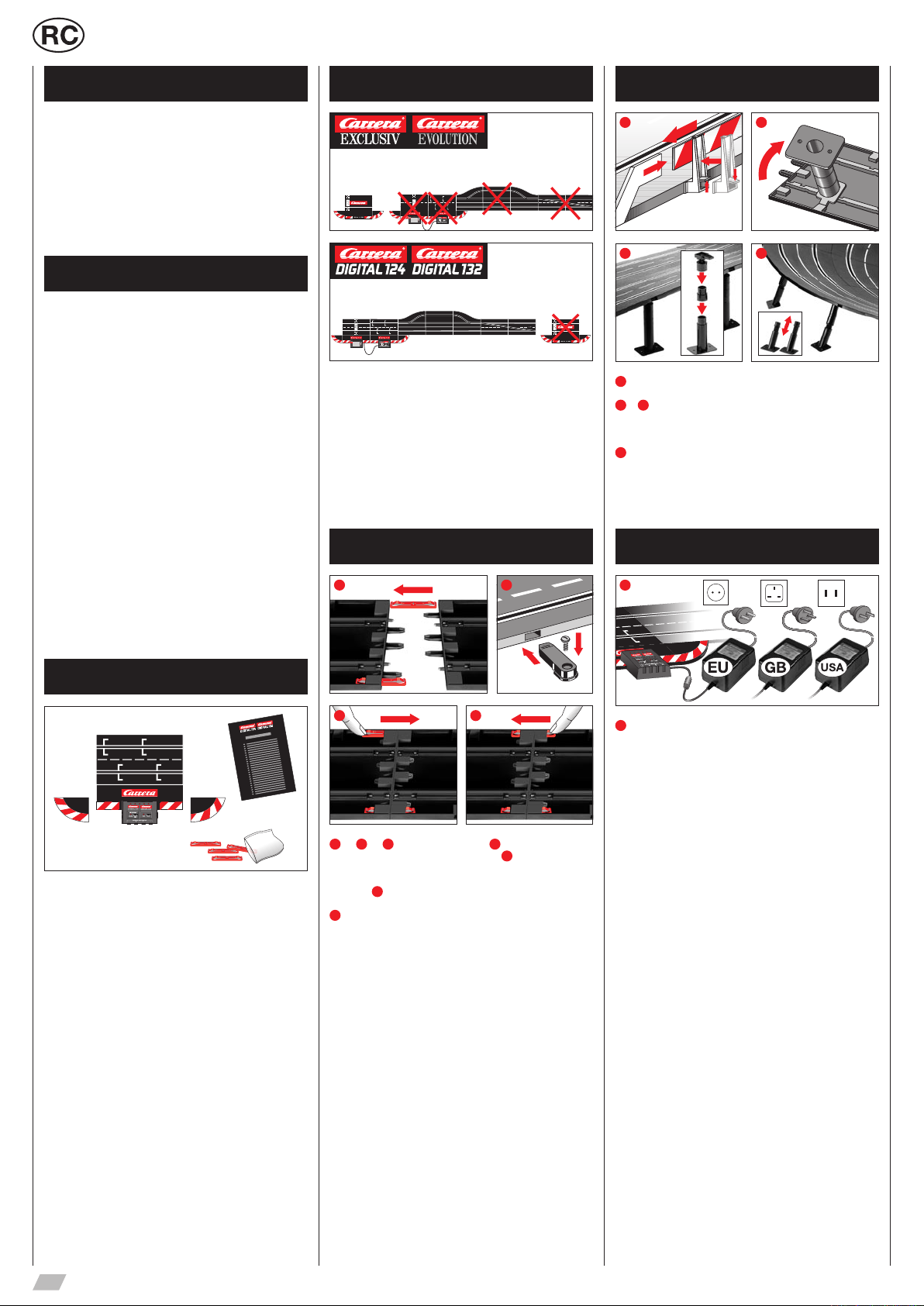

欢迎
8x
1x
1x 1x
1x
Carrera DIGITAL 124/132
ExCLUSIv
EvOLUTION
Carrera DIGITAL 124/132
ExCLUSIv
EvOLUTION
重要提示
车道护板和支撑件
Carrera小组热烈欢迎您！此操作说明中包含了有关Carrera DIGITAL 124/132 型黑盒子及其连接轨道安装和使用
的重要信息。请仔细阅读并妥善保存。
如有问题，请您同我们的销售部门联系，或访问我们的网页
www.carrera-toys.com · www.carreraclub.com
请检查包装内容是否完整,是否存在运输破损。外包装上有
重要信息,因此也应好好保存。
请尽享Carrera DIGITAL 124/132新型黑盒子带来的乐趣！.
安全提示
• 警告！不适用于小于36个月的儿童。 内含小块部件，不慎
吞咽可导致窒息危险。请注意：产品功能性质决定，有卡住
的危险。
• 应定期检查车道和车辆上的电线、插头和壳体是否完好。
若部件损坏,应及时更换。
• 赛车道不适宜在户外或潮湿的地方使用。附近不得有液
体。
• 为避免发生短路,不得将金属部件放在车道上。不得将车道
放置在易碎物品附近,以免车辆从滑行道上甩出导致损坏。
• 清洁前,应拔下电源插头。清洁时,请使用一块湿布,不得使
用稀释剂或化学品。不使用时应将赛车道保存在清洁干燥的
地方,最好是放在原包装箱中。
• 请勿将行车道定位安装在脸颊及视线的同等高度，以防车
辆出轨伤及人身。
请注意，Exclusiv/Evolution（模拟系统）及 Carrera DIGITAL 124/132 （数码系统）是两个完全不同的独立系
统。我们在此强调，组装轨道时应分别对待两个系统，即
Exclusiv/Evolution的连接轨道不得与Carrera DIGITAL
124/132的连接轨道，包括其黑箱子，安装于同一车道上。
即使其中一系统的连接轨道接在电源上也不可以。
此外，所有Carrera DIGITAL 124/132型的其它部件（预选
转辙器，电子计圈器，制动等）都不得被安装在 Exclusiv/
Evolution型轨道上，即不可安装在模拟系统中。如不遵守
以上提示，则可导致Carrera DIGITAL 124/132 部件损
坏。此情况下，质量担保失效。
安装说明
1 2
3 4
1
车道护板: 安装时可将车道护板的支座竖立在车道边缘。
2
高架路段的支撑: 将带插入颈的球形万向节接头插入
+ 3
车道底部专用的角形夹座中。通过中间连接段可以抬高支撑
件。可以拧紧支撑件的支脚(螺钉不含在供货范围内)。
4
陡峭弯道的支撑:
可以用随同提供的长度相当的斜支撑件来支撑陡峭弯道。高
度不可调的支撑件用于弯道的开端和末端。将支撑件的头部
插入车道底部专用的圆形夹座中。
电气连接
包装内容
1 Carrera DIGITAL 124/132 条终端总线带黑匣子
1 右接头
1 左接头
8 轨道卡销
操作说明
请检查包装内容是否完整,是否存在运输破损。外包装上有
重要信息,因此也应好好保存。
1 4
2 3
1
+ 2 + 3
整的底面将各轨道段连接起来。按照图
头方向移动,直至听到锁定声。也可以在安装好后插入连接
夹。需要松开连接夹时,只要在两个方向简单地按下凸鼻即
可 (见图
4
固定: 用轨道段固定件(产品号:85209) 将轨道段固定在一
块板上(不包含在包装中)。
提示:
不宜在地毯上安装赛车道,因为它会产生静电,起毛,而且易
燃。
安装前将连接夹如图1所示插入轨道中,在平
3
)
2
所示将连接夹朝尖
1
1
连接变压器插头与黑箱子
提示：为避免短路和电震，请勿将玩具与其它电气设备，插
头，电线或其它非玩具物品连接。Carrera DIGITAL 132 型
赛车轨道只能与其相配的Carrera DIGITAL 132 变压器共同
使用，才可保证无故障运行
PC 接口（PC Unit) 只可在与原装Carrera PC 接口连接时
使用。
41
行使模块
排除故障和行驶技术
训练模块
1 请开启黑盒子（ON-OFF)
2 中 间 的 L E D 持 续 闪 亮 约 1 秒 钟 ，并 伴 有 短 时 的 声 响 。
3 请将赛车放置在连接轨道上。
4在训练状态设置下，不用起始信号亦可行驶。
比赛模块
1请开启黑盒子(ON-OFF).
2中间的LED持续闪亮约1秒钟，并伴有短时的声响。
3按起始键，直至所有LED都开始闪亮。
4将赛车放置在连接轨道上。
5重新按下起始键-起始序列开始，
6在起始信号阶段结束后（LED逐个闪亮），可以开始进行
赛车。
7启动失败：在起始阶段使用其中一辆赛车的手动调节，则
整个启动被视为失败。使其此车短时行驶 ，其LED及手动调
节器不断闪亮。此时可重新启动赛车程序。
维护和护理
1
排除故障:
发生故障时请检查下列事项:
• 电路连接是否正确?
• 变压器和手动控制器的连接是否正确?
• 车道之间的连接是否正确?
• 赛车道和轨道槽是否干净、且无异物?
• 滑触是否正常? 是否与电导轨有接触?
• 是否所有赛车都通过相应的手动调节编码完毕了？
• 出现短路时，轨道会自动断电5秒钟，并会有声光信号显
示。
• 赛车是否在轨道上准备就绪？
在功能失效时，调整赛车底侧的行使方向开关。
提示:
在游戏进行中,车辆上的小零件如仿真的扼流器或镜子可能
会松动或断裂。为避免这一现象发生,可以在游戏开始前将
它们取出。
所有 Carrera 备件均可在网上商店购得:
www.carrera-toys.com
我们只向德国、奥地利、荷兰、比利时和卢森堡供货
技术数据
输出电压 · 玩具变压器
14,8 V 51,8 VA
18 V
54 VA
为确保赛车道功能完全正常,应定期清洁赛车道的所有部
件。清洁前应拔下电源插头。
1
赛车路段: 用一块干布擦净赛车道表面和轨道槽。清洁
时,不得使用稀释剂或化学品。不使用时应将赛车道保存在
清洁干燥的地方,最好是放在原包装箱中。
42

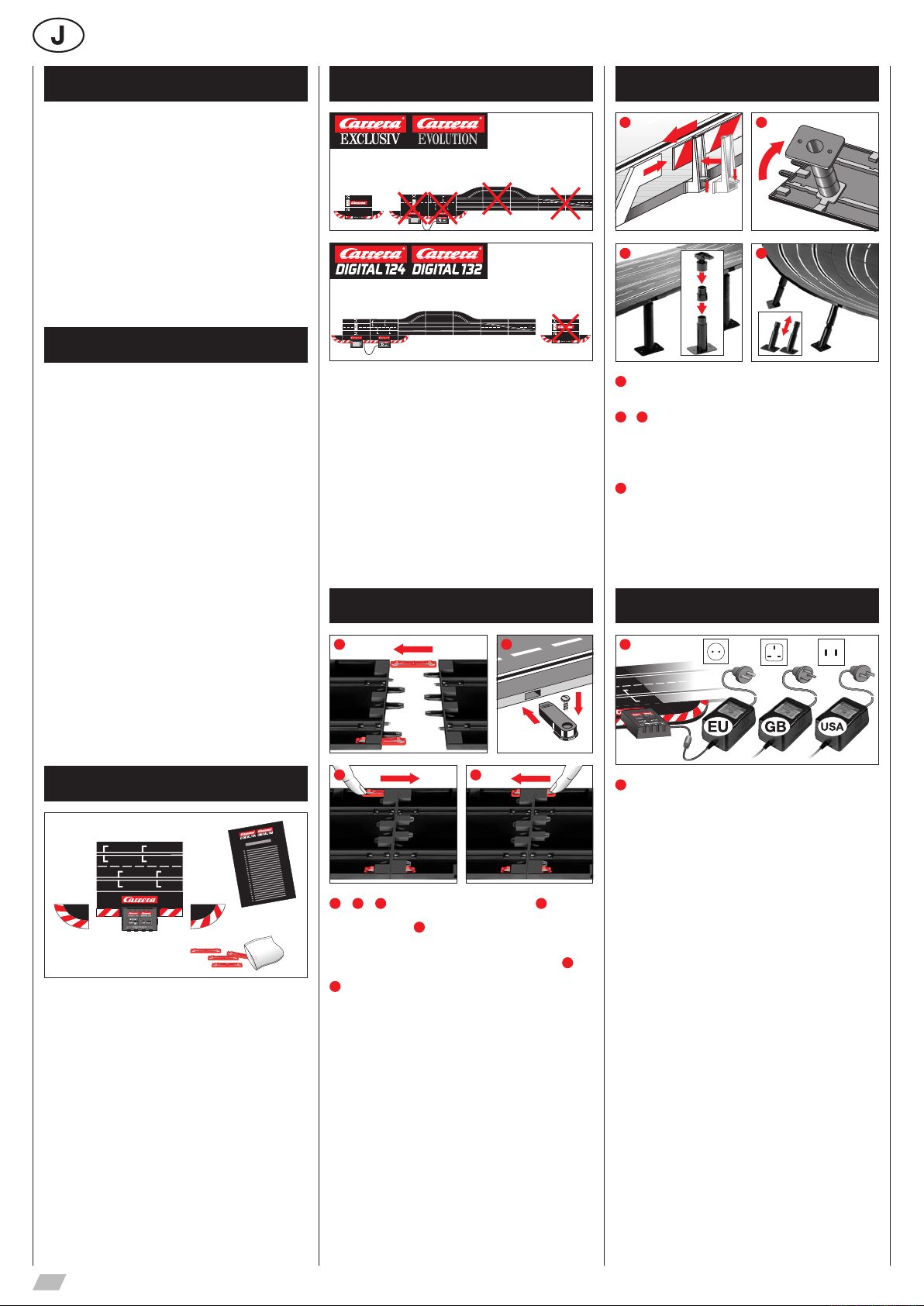

ようこそ
8x
1x
1x 1x
1x
Carrera DIGITAL 124/132
ExCLUSIv
EvOLUTION
Carrera DIGITAL 124/132
ExCLUSIv
EvOLUTION
重要事項
ガイドレールおよびサポート柱
カレラ・チームへようこそ！
この取扱説明書は、カレラDIGITAL124/132ブラックボック
ス（接続セクション付き）の組立ておよび使用法に関する重要
事項が記載されていますので、よくお読みのうえ、大切に保管
してください。
ご不明な点がありましたら、販売店もしくは弊社の販売部まで
お問い合わせください。また、弊社ホームページ
www.carrera-toys.com、www.carreraclub.com
をご覧ください。
製品不良でないか、あるいは運搬時の損害があるかどうかを確
認してください。なお、包装箱は重要な製品情報が記載されて
いますので、大切に保管してください。
カレラDIGITAL124/132ブラックボックスを思う存分にお楽
しみください。
安全上の注意事項
• 「警告!
36ケ月未満のお子様には適しません！ 誤って飲み込みかねな
い小さな部品による窒息の危険あり。注意：機能上挟まれる危
険あり。
• トラックや車両はケーブル、プラグ、ケーシングなどに故障
がないかどうか、定期的に確認してください。故障した部品は
必ず交換してください。
• 本品を屋外や湿った場所で利用しないでください。また、故
障の原因になりますので、本品に液体が触れないようにご注意
ください。
• 短絡発生の事前防止として、トラックには金属製の部品を載
せないようにしてください。車両がコースから脱線する場合が
ありますので、壊れやすいものの近くで使用しないでくださ
い。
• 清掃する際は、必ず電源プラグを抜いてから行なってくださ
い。清掃には湿った布を用い、溶剤や化学薬品は使用しないで
ください。本品を使用しないときは、ホコリのかからない乾燥
した場所に保管してください。購入時の包装箱をご利用するこ
とをお勧めします。
• レーストラックは顔や目の高さで使用しないください。スロ
ットカーがコースから外れて飛び出るときに身体的な損傷が起
こる恐れがあります。
カレ ラの Exclusi v/ Ev oluti on （ア ナロク式の ）と DI GI TAL
124/132（デジタル式）は、各構成が全く異なる独立したシ
ステムです。コースを組み立てる場合、両システムを混ぜるこ
とがないようにしてください。また、Exclusiv/Evolutionの接
続セクションとDIGITAL 124/132のブラックボックスつき接
続セクションを同じコースで、ご使用になれません。さら
に、 Ex clusiv/ Ev ol ution の接 続セ クションま たは DI GI TAL
124/132のブラックボックスつき接続セクションのどちらか
一方の接続セクションのみを電源に接続する場合も、両システ
ムを混ぜてお使いになれませんので、ご注意ください。
また、レーンチェンジ・セクション、エレクトロニック・
ラッ プカウ ンター 、ピッ トスト ップな ど、カ レラD IG ITA L
124/132のその他の部品の場合でも、損傷する恐れがあるの
で、絶対にExclusiv/Evolutionコースに装着しないでくださ
い。なお、間違った取付けによる損害については保証できませ
んので、ご了承ください。
組立て説明書
1 4
1 2
3 4
1
ガイドレール：ガイドレールの固定具を装着するにはトラ
ックの端に向かって上方に回してください。
+
2
3
高位置にあるコースを支える：
ボールジョイントヘッドは差し込みピンと共にトラック下部に
ある角型受け部に挿入してください。サポート柱の高さを延長
用中間部品を使って調整することができます。サポート柱の脚
部をネジで固定することも可能です（ネジは非同梱）。
4
ハイバンクカーブの支持：
ハイバンクカーブを支持するには、適合する長さ寸法の傾斜形
サポート柱が用意されています。カーブの始点・終点には高さ
調整不可のサポート柱をお使いください。サポート柱の先端は
トラック下部の丸形受け部に差込んでください。
電源接続
1
梱包内容
Carrera DIGITAL 124/132 ブラックボックスつき接続レール(1個)
右側エンドセクション1枚
左側エンドセクション1枚
コース連結クリップ(8個入り)
操作手引書
製品不良でないか、あるいは運搬時の損害があるかどうかを確
認してください。なお、包装箱は重要な製品情報が記載されて
いますので、大切に保管してください。
2 3
+
+
1
2
3
V組立ての前に、接続クリップを図1に示すとお
りトラックに差入れてください。次に平らな所でトラックを互
いに連結します。図
いう音が鳴って係合するまで矢印の方向に動かしてください。
接続クリップは事後差し入れも可能です。接続クリップは渓合
突起を両方向に押し下げると、簡単に取り外せます（図
4
固定具（品番85209：非同梱）をご使用ください。
ご注意：
本品の土台としては、静電気や毛羽の発生する恐れや引火性が
あるので、カーペット敷きの床は不適当です。
2
に示すとおり、接続クリップはカチッと
3
）。
固定：トラックをプレートに固定するためには、トラック
1
ランスプラグをブラックボックスに接続してください。
ご注意：短絡および感電を防止するために、本品を指定以外の
電気機器、プラグ、ケーブルなど、梱包セットに属さない部品
と接続しないでください。カレラのDIGITAL 132コースのパフ
ォーマンスを完全に発揮させるには、必ずオリジナルのDIGITAL 132シリーズのトランスをご使用ください。
PCインターフェース(PC Unit)は、必ずオリジナルのカレラPC
ユニットと共にお使いください。
43
走行モード
訓練モード
1.ブラックボックスのスイッチを入れてください（ON-OFF）。
2.約1秒後、真ん中のLEDが点灯し始め、発信音が短く鳴りま
す。
3.マシンを接続セクションに置いてください。
4. 訓練モードの場合、コースは信号機の合図を待たずに即時ス
タートが可能です。
レースモード
1.ブラックボックスのスイッチを入れてください（ON-OFF）。
2. 約1秒後、真ん中のLEDが点灯し始め、発信音が短く鳴りま
す。
3.次にLEDが点灯するまで、スタートボタンを押してくださ
い。
4. マシンを接続セクションに置いてください。
5.スタートボタンを再度押せば、スタートシーケンスが開始さ
れ、LEDが点灯し始め、発信音が鳴ります。
6. 各LEDが点滅するスタート信号期間が終了すると、レースを
開始できます。
7.スタートミス：スタート合図がなされない内にあるマシンの
コントローラーが作動した場合、スタートミスとなります。ス
タートミスの原因となったマシンはごく短く走行し、該当マシ
ンとそのコントローラーのLEDが点滅します。レースは開始さ
れないので、あらためてスタートすることになります。
トラブルシューティング
走行技術
トラブルシューティング：
問題が発生した場合には次の事項をチェックしてください。
・ 電源が正しく接続されていますか？
・ 変圧器やコントローラーは正しく接続されていますか？
・ トラックはきちんと連結されていますか？
・ 走行面や溝は清潔に保たれており、また、異物などがありま
せんか。
・ ブラシは良好な状態ですか？また、導電トラックと接触して
いますか？
・ マシンは指定コントローラーにコード登録されていますか？
・ 短絡した場合、コースの電源供給は約5秒間、自動停止とな
り、信号が鳴って、表示されます。
・ マシンは、トラックのの走行方向と同じ方向に置かれていま
すか？走行不可となっている場合、マシンの裏面にある走行方
向スイッチを切換えてください。
ご注意：
スポイラや装着ミラーなど、スロットカーの小部品は、実物の
完全縮小版であるため、走行中に外れたり、壊れたりする恐れ
があります。走行させる前に取り外しておけば、こうしたトラ
ブルを回避することができます。
カレラのスペア部品は下記ホームページにてお求めになれます。
www.carrera-toys.com
ドイツ以外に納入できる国は、オーストリア、オランダ、ベル
ギーおよびルクセンブルクとなっております。
手入れ
1
スロットカーコースの機能が十分に発揮できるように、全部品
を定期的に清掃してください。また、清掃の際は、必ず電源プ
ラグを外してから行なってください。
1
コースの距離：トラック表面および溝の清掃には乾燥した
布を用い、溶剤や化学薬品は使用しないでください。本品を使
用しないときは、ホコリのかからない乾燥した場所に保管して
ください。購入時の包装箱をご利用することをお勧めします。
テクニカルデータ
玩具用変圧器の出力電圧
14,8 V 51,8 VA
18 V
54 VA
Stadlbauer Marketing + Vertrieb Ges.m.b.H. · Magazinstraße 4 · 5027 Salzburg · Austria
www.carrera-toys.com · www.carreraclub.com
7.99.12.23.00 · 04/2009
