Sehr geehrter Kunde
Konformitätserklärung
Wir beglückwünschen Sie zum Kauf Ihres Carrera RC-Modellautos, das nach dem
heutigen Stand der Technik gefertigt wurde. Da wir stets um Weiterentwicklung und
Verbesserung unserer Produkte bemüht sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und
ohne Ankündigung vor. Aus geringfügigen Abweichungen des Ihnen vorliegenden
Produkts gegenüber Daten und Abbildungen dieser Anleitung können daher keinerlei
Ansprüche abgeleitet werden. Diese Bedienungs- und Montageanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen
Sicherheitsanweisungen erlischt der Garantieanspruch. Bewahren Sie diese Anleitung zum Nachlesen und für die eventuelle Weitergabe des Modells an Dritte auf.
Garantiebedingungen
Bei den Carrera-Produkten handelt es sich um technisch hochwertige Produkte (KEIN
SPIELZEUG), die sorgfältig behandelt werden sollten. Beachten Sie bitte unbedingt
die Hinweise in der Bedienungsanleitung. Alle Teile werden einer sorgfältigen Prüfung
unterzogen (technische Änderungen und Modelländerungen, die der Verbesserung
des Produktes dienen, sind vorbehalten).
Sollten dennoch Fehler auftreten, wird eine Garantie im Rahmen der nachstehenden Garantie-Bedingung gewährt:
Die Garantie umfasst nachweisliche Material- oder Fabrikationsfehler, die zum Zeitpunkt des Kaufes des Carrera-Produkts vorhanden waren. Die Garantiefrist beträgt
vom Verkaufsdatum an gerechnet 24 Monate. Ausgeschlossen ist der Garantieanspruch auf Verschleißteile, Schäden durch unsachgemäße Behandlung/Nutzung oder
bei Fremdeingriffen. Die Reparatur darf nur durch die Firma Stadlbauer Marketing +
Vertrieb GmbH oder ein von dieser autorisiertes Unternehmen ausgeführt werden. Im
Rahmen dieser Garantie wird nach Wahl der
das Carrera-Produkt als Ganzes oder nur die defekten Teile ausgetauscht oder
gleichwertiger Ersatz gewährt. Von der Garantie ausgeschlossen sind Transport-,
Verpackungs- und Fahrt kosten sowie vom Käufer zu vertretende Schäden. Diese sind
vom Käufer zu tragen. Die Garantieansprüche können ausschließlich vom Ersterwerber des Carrera-Produkts in Anspruch genommen werden.
Anspruch auf die Garantieleistung besteht nur dann, wenn
• die ordnungsgemäß ausgefüllte Karte zusammen mit dem defekten Carrera-
Produkt, der Kaufquittung / der Rechnung / dem Kassenzettel eingesandt wird.
• keine eigenmächtigen Änderungen an der Garantiekarte vorgenommen wurden.
• das Spielzeug gemäß der Bedienungsanleitung behandelt und bestimmungsgemäß
genutzt wurde.
• die Schäden / Fehlfunktionen nicht auf höhere Gewalt oder betriebsbedingten
Verschleiß zurückzuführen sind.
Garantiekarten können nicht ersetzt werden.
Stadlbauer Marketing +
Vertrieb GmbH
Hiermit erklärt Stadlbauer Marketing + Vertrieb GmbH, dass sich dieses Modell einschließlich Controller in Übereinstimmung mit den grundlegenden Anforderungen folgender EG-Richtlinien:
mangetische Verträglichkeit und den anderen relevanten Vorschriften der Richtlinie
1999/5/EG (R&TTE) befindet.
Die Original-Konformitätserklärung kann unter carrera-rc.com
EG Richtlinien 2009/48 und 2004/108/EG über die elektro-
angefordert werden.
Warnhinweise!
Dieses ferngesteuerte Modell ist KEIN SPIELZEUG und nur für Jugendliche ab 14
Jahren geeignet! Dieses Modell ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Bei unsachgemäßer Verwendung
kann es zu schweren Verletzungen und/oder Sachbeschädigungen kommen. Es muss
mit Vorsicht und Umsicht gesteuert werden und erfordert einige mechanische und auch
mentale Fähigkeiten. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie
Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese
Anleitung vor der ersten Inbetriebnahme komplett zu lesen und zu verstehen. Nur so
können Unfälle mit Verletzungen und Beschädigungen vermieden werden.
Das hier abgebildete Symbol der durchgestrichenen Mülltonnen soll Sie darauf hinweisen,
dass leere Batterien, Akkumulatoren, Knopfzellen, Akku packs, Geräte batterien, elektrische
sie der Umwelt und Gesundheit schaden. Helfen Sie bitte mit, Umwelt und Gesundheit
zu erhalten und sprechen Sie auch mit Ihren Kindern über die ordentliche Entsorgung
gebrauchter Batterien und elektrischer Altgeräte. Batterien und elektrische Altgeräte
sollen bei den bekannten Sammelstellen abgegeben werden. So werden sie ordnungsgemäßem Recycling zugeführt.
Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen
verwendet werden. Leere Batterien aus dem Spielzeug herausnehmen. Nicht aufladbare Bat terie n dürfen ni cht gelad en werden . Aufla dbare Bat terien si nd nur unter Aufs icht
von Erwachsenen zu laden. Aufladbare Batterien vor dem Laden aus dem Spielzeug
nehmen. Anschlussklemmen dürfen nicht kurzgeschlossen werden. Es dürfen nur die
empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden.
Bei regelmäßigem Gebrauch des Ladegeräts, muss dieses am Kabel, Anschluss, Abdeckungen und anderen Teilen kontrolliert werden. Im Schadensfall darf das Ladegerät
erst nach einer Reparatur wieder in Betrieb genommen werden.
Altgeräte etc. nicht in den Hausmüll gehören, da

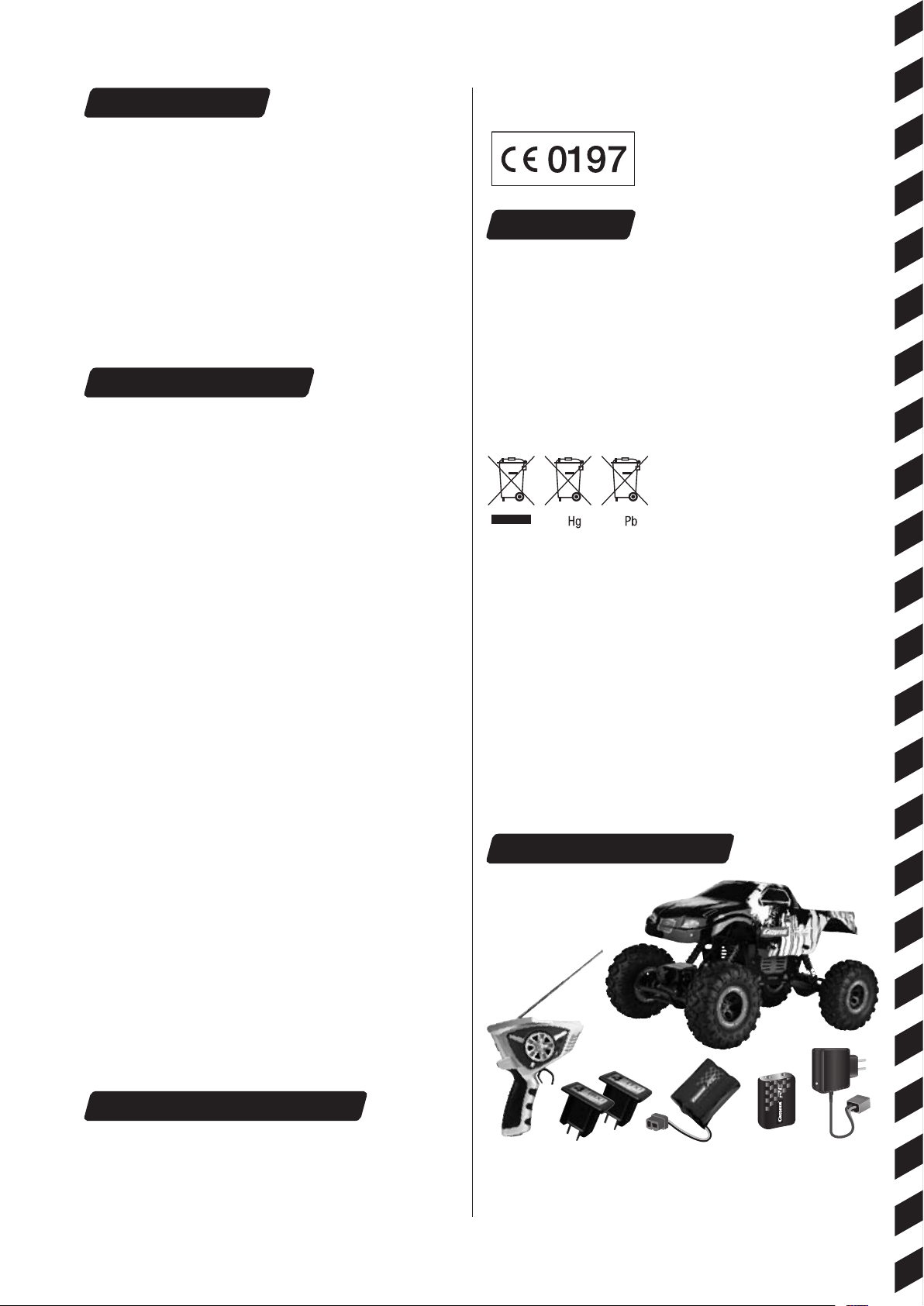

Lieferumfang
Hinweis für EU-Staaten: Es wird auf die gesetzliche Gewährleistungspflicht des Verkäufers hingewiesen, dass nämlich diese Gewährleistungspflicht durch gegenständliche Garantie nicht eingeschränkt wird.
Bitte senden Sie die vollständig ausgefüllte Garantiekarte, die Ware und die Kaufquittung frei Haus an folgende Adressen (die Versendung erfolgt auf Risiko des Käufers):
Stadlbauer Marketing + Vertrieb GmbH
Chiemseestraße 200 • D-83278 Traunstein
Innerhalb Österreichs an:
Stadlbauer Marketing + Vertrieb GmbH
Handelszentrum 6 • A-5101 Bergheim
1 x Rock Crawler
1 x Controller
1 x Ladegerät
1 x Akku
4
1 x Antenne
1 x 9 V-Block
(nicht wiederaufladbar)
1 x Wechselquarzpaar
Sicherheitsbestimmungen
1
2
2
1
ON
3
Ein Carrera RC-Fahrzeug ist ein ferngesteuertes, mit speziellen Fahr akkus
betriebenes Modell auto. Es dürfen nur
die original Carrera RC Li-Ion-Akkus
verwendet werden.
Bei Inbetriebnahme immer zuerst
den Controller und dann das Fahrzeug einschalten.
Zum Abschalten nach der Fahrt
umgekehrte Reihenfolge einhalten!
ON
Das Carrera RC-Fahrzeug ist ausschließlich für Hobbyzwecke aus gelegt
und darf nur auf dafür vor gesehenen
Bahnen und Plätzen gefahren werden.
ACHTUNG! Verwenden Sie das
Carrera RC-Fahrzeug nicht im Straßenverkehr.
8
9
10
> 20 cm
11
4
5
Fahren Sie auch nicht unter Hochspannungsleitungen oder Funk masten oder
bei Gewitter! Atmosphärische Störungen
können zu einer Funktionsstörung führen.
Bitte warten Sie bei großen Temperaturunterschieden zwischen Lagerraum und
Fahrplatz bis sich das Fahrzeug akklimatisiert hat, um die Bildung von Kondenswasser und daraus resultierende Funktionsstörungen zu vermeiden.
Fahren Sie mit diesem Produkt niemals
auf Grasflächen. Sich fest wickelndes
Gras kann die Achsendrehung behindern und den Motor erhitzen. Mit einem
Carrera RC-Fahrzeug dürfen keine
Güter, Personen oder Tiere transportiert werden.
12
13
GRÜN= BereitROT= Lad en
Setzen Sie das Carrera RC- Fahrzeug
keiner direkten Sonneneinstrahlung
aus.
Um Überhitzungen der Elektronik im
Fahrzeug zu vermeiden, müssen bei
einer Temperatur von über 35°C regelmäßig kurze Ruhepausen eingelegt
werden.
Stellen Sie das Fahrzeug immer von
Hand auf dem Boden ab. Werfen Sie das
Fahrzeug niemals aus dem Stand auf
den Boden.
Vermeiden Sie Sprünge von Schanzen
oder Rampen mit Höhen über 20 cm.
Vorsicht mit der Antennenspitze,
Verletzungsgefahr!
Verwenden Sie niemals scharfe
Lösungsmittel zur Reinigung Ihres
Modells.
Um zu vermeiden, dass das Carrera
RC-Fahrzeug mit Störungen im Steuerungssystem und dadurch unkon trolliert
fährt, sind die Batterien des Controllers
und des Fahrzeugakkus auf einwandfreien Ladezustand hin zu überprüfen.
6
Fahren Sie mit dem Carrera RC- Fahrzeug niemals bei Regen oder Schnee
im Freien.
Das Fahrzeug darf nicht durch Wasser,
Pfützen oder Schnee fahren und muss
im trockenen gelagert werden.
14
Die korrekte Montage des Carrera RCFahrzeugs muss stets vor und nach
jeder Fahrt überprüft werden, gegebenenfalls Schrauben und Muttern nachziehen.
Anbringen der Antenne
7
Benutzen Sie das Fahrzeug niemals in
der Nähe von Flüssen, Teichen oder
Seen, damit das Carrera RC-Fahrzeug
nicht ins Wasser fällt.
Vermeiden Sie das Fahren auf Strecken, die ausschließlich aus Sand
bestehen.
1
Das Antennenkabel durch das Antennenröhrchen führen und dieses am Carrera
RC-Fahrzeug befestigen.
Das Ende des Antennenkabels mit einem
der Carrera RC-Logo-Aufkleber sichern.
5
Aufladen des Akkus Jetzt kann die Fahrt losgehen
1
2
GRÜN=BereitROT=Laden
Einsetzen des Akkus
1
Bitte verbinden Sie zuerst den Carrera RCAkku mit dem beiliegenden Ladegerät.
Das Verbindungsstück bzw. der Anschluss
zwischen Akku und Ladegerät sind so
hergestellt, dass verkehrte Polarität ausgeschlossen ist. Schließen Sie das Ladegerät
an eine Energiequelle an. Wenn der Akku
richtig angeschlossen wurde und der
Aufladungs prozess normal erfolgt, leuchtet
das rote LED-Lämpchen konstant. Wenn der
Akku voll aufgeladen ist, schaltet das rote
LED-Lämpchen auf grün um. Der Akku kann
entfernt und in Ihrem Carrera RC-Fahrzeug
installiert werden und ist nun bereit zum
Fahren. Der Akku muss nach Gebrauch
mind. 20 Minuten abkühlen, bevor er wieder
vollständig geladen werden darf. Eine Nichtbeachtung dieser Pause kann zu einem
defekten Akku führen.
Entfernen Sie mit einem Schraubenzieher
den Deckel des Akkufachs beim Carrera
RC-Fahrzeug.
1
2
Der Quarz im Fahrzeug befindet sich
unter der Karosserie. Zum Abnehmen
die 4 Klammern entfernen.
Stellen Sie sicher, dass in Ihrem Fahrbereich niemand die gleiche Frequenz
verwendet.
Um dies zu vermeiden und damit Ihr
Carrera RC-Fahrzeug durch den Controller angesprochen werden kann, stellen Sie sicher, dass am Fahrzeug und
am Controller ein Quarz mit der gleichen Frequenz verwendet wird.
Wenn sie mehrere Fahrzeuge gleichzeitig verwenden wollen benötigen Sie
Quarze mit unterschiedlicher Frequenz.
3
2
Verbinden Sie das Kabelende des Carrera
RC-Fahrzeugs mit dem des Akkus. Akku
einlegen. Deckel mit einem Schrauben zieher
zuschrauben.
Einsetzen des 9 V-Blocks
1
Drücken Sie auf den Releaseknopf und
nehmen Sie das Batteriefach aus dem
Controller.
4
5
Controllerantenne ganz ausziehen.
Carrera RC-Fahrzeug am ON/OFFSchalter einschalten.
2
Achten Sie beim Einlegen der 9 V Batterie
auf die richtige Polarität.
Schieben Sie das Batteriefach in den
Controller zurück, bis es einrastet.
Wenn die Kontroll-LED blinkt, muss die 9 V
Batterie im Controller gewechselt werden.
6
Lass uns üben!
Controller-Funktionen
1
POWER
DRIVE
2
• Maximal 2 Akkus direkt nach einander leer fahren. Nach 2 Akkufüllungen
muss unbedingt eine Ruhepause von ca. 20 Minuten eingelegt werden.
• Permanenten Motoreinsatz vermeiden.
• Schaltet sich das Fahrzeug mehrmals kurz hinter einander von selbst ab, ist
der Akku leer. Bitte laden Sie den Akku.
• Zum Ausschalten nach der Fahrt umgekehrte Reihenfolge einhalten.
• Nach der Fahrt den Akku herausnehmen bzw. abklemmen.
• Das Carrera RC-Fahrzeug nach der Fahrt säubern.
Achtung dieses Fahrzeug erreicht
Geschwindigkeiten.
hohe
Bitte üben Sie auf einer leeren Fläche mit
mind. 4x4 Metern Größe. Bedienen Sie
beim ersten Mal sehr vorsichtig den
Gashebel, da das Fahrzeug sehr sensibel reagiert. Üben Sie das Langsam-
fahren mind. 2-3 Akkufüllungen, bevor
Sie zu schnelleren Manövern übergehen.
Bauen Sie mit Eckbegrenzungen oder
leeren Büchsen usw. eine Carrera RCFahrzeug Rennstrecke auf einer großen,
freien Fläche. Die grundlegende Steuertechnik beim Fahren mit einem Carrera
RC-Fahrzeugs ist: auf Geraden schnell
fahren und in den Kurven abbremsen.
ON
OFF
1
2
3
Wenn der Controller eingeschaltet ist
leuchten die roten LED-Lampen im
vorderen Bereich des Controllers.
Wenn die Kontroll-LED blinkt, muss die
9 V Batterie im Controller gewechselt
werden.
Lenkung Digital Proportional
Gashebel nach hinten: vorwärts
Gashebel nach vorne: Bremsen bzw.
Rückwärts
TH-TRIMM
Geschwindigkeitsfeinjustierung
Hier haben Sie die Möglichkeit die
Bremswirkung Ihres Fahrzeuges
zu verändern.
4
Problemlösungen
Problem Ursache Lösung
Modell fährt nicht
Keine Kontrolle
Schalter am Controller oder/und Modell steht/stehen auf „OFF“ Einschalten
Schwacher oder gar kein Akku im Modell Geladenen Akku einlegen
Der Überspannungsschutz hat das Auto abgeschaltet.
Das Auto ist an einem Hindernis stehen geblieben.
Schwacher Akku/Batterie im Controller oder Modell Geladenen Akku oder Batterie einlegen
Unterschiedliche Kanäle bei Fahrzeug und Controller verwendet. Auf gleichen Kanal einstellen
Das Fahrzeug ist sehr warm.
Fahrzeug setzt sich ungewollt in Bewegung Zuerst Controller einschalten, dann erst das Fahrzeug.
Controllerantenne fehlerhaft Antenne ganz ausziehen
Ein anderes RC-Modell verwendet die gleiche Frequenz
ON/OFF Schalter am Fahrzeug einmal auf OFF, dann wieder auf ON
schalten und auf einer freien Fläche platzieren.
Fahrzeug und Controller ausschalten und das Fahrzeug etwa 30
Minuten abkühlen lassen.
Frequenz wechseln, bzw. Quarze in Fahrzeug und Controller
wechseln
Steering-TRIMM
Lenkfeinjustierung
Sollte das Fahrzeug nicht geradeaus
fahren, können Sie hier Ihr Fahrzeug
feinjustieren.
Sollten Sie Ersatzteile benötigen, so finden Sie eine komplette Übersicht der verfügbaren Teile auf carrera-rc.com im Servicebereich.
Irr tum und Änderu ngen vorbeha lten
Farben / endgültiges Design – Änderungen vorbehalten
Technische und designbedingte Änderungen vorbehalten
Piktogramme = Symbolfotos
7
Dear customer
Warning!
Congratulations on purchasing a Carrera RC model car, manufactured in accordance
with the latest technology. As it is our constant endeavour to develop and improve our
products, we reserve the right to make modifications, either of a technical nature or
with respect to features, materials, and design, at any time, and without prior notice.
For this reason, no claims will be accepted for any slight deviations in your product
from the data and illustrations contained in these instructions. These operating and
assembly instructions are an integral part of the product. Non-observance of these
operating instructions and the safety instructions they contain will render the guarantee null and void. These instructions are to be kept for future reference and in the
event that the product is passed on to a third party.
Guarantee conditions
Carrera products are technically advanced products (NO TOYS) which should be
handled with care. It is important to follow the directions given in the operating instructions. All components have been subjected to careful inspection (technical modifications and alterations to the model for the purpose of product improvement are
reserved).
Should any faults nevertheless occur, guarantee is assumed within the scope
of the following conditions:
The guarantee covers demonstrable material or manufacturing defects that existed at
the time that the Carrera product was purchased. The guarantee period is 24 months
beginning with the date of purchase. The guarantee does not extend to wearing parts,
damage caused by improper treatment or use, or unauthorised intervention. Repair
may only be performed by Stadlbauer Marketing + Vertrieb GmbH itself or by a company it has authorised to do so. Within the scope of this guarantee, either the product
as a whole or only the defective components will be replaced or equivalent substitution performed, as deemed appropriate by Stadlbauer Marketing + Vertrieb GmbH
The guarantee does not cover transport, packaging or travel costs or any damage for
which the buyer is responsible. These costs are to be covered by the buyer. Guarantee
claims will only be accepted from the original purchaser of the Carrera product.
Guarantee claims can only be accepted when:
• The card has been filled in properly and sent in together with the defective Carrera
product and the purchase receipt/invoice/cash-register receipt.
• No unauthorised alterations have been made by the buyer to the guarantee card.
• The toy has been treated in accordance with the operating instructions and
subjected to its intended use.
• The damage/faulty operation is not due to acts of God or normal wear and tear.
Guarantee cards cannot be replaced.
Note for EU countries: Reference is hereby made to the seller’s statutory guarantee
obligation, to the extent that this guarantee obligation is not restricted by the product
guarantee.
This remote-controlled model is NOT A PLAYTHING and is only suitable for young
people over 14 years of age. This model is not intended for use by children, unless
they are supervised by a responsible adult. Inappropriate use may result in severe
injuries and/or damage to property. It has to be operated with care and caution and
requires both mechanical and mental skills. The operating instructions contain notes
on safety and technical regulations as well as information on maintaining and operating the product. It is indispensable to read these instructions thoroughly before the
first usage. Only this helps to avoid accidents with injuries and damage.
This symbol, showing refuse bins with a cross
through them, denotes that empty batteries,
rechargeable batteries, button cells, rechargeable battery packs, equipment batteries, dis-
used electrical equipment, etc. should not be
disposed of in domestic refuse, as they are harmful to the environment and health.
Please help to preserve environment and health and talk to your children about the
correct disposal of used batteries and disused electrical equipment. Batteries and
disused electrical equipment should be handed in to the usual collection points where
they can be properly recycled. Do not mix dissimilar battery types or employ new and
used batteries together. Empty batteries should be removed from the product. Do not
attempt to recharge non-rechargeable batteries. Rechargeable batteries should only
be charged under adult super vision. Exhausted batteries are to be removed from the
toy. Rechargeable batteries should be removed from the product before charging.
Supply terminal are not to be short-circuited. Only use the batteries recommended or
equivalent types. If in regular use the charger must be examined for damage to the
cord, plug, covers and all other parts. If any signs of damage are found the charger
may only be used again after repair work has been completed.
Requirement for FCC Part 15
Warning: Changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to operat e the equipment.
Note: This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if
not installe d and used in accordance with the instruction s, may cause harmful inter ference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or tele vision reception,
which can be determined by turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver,
• Connect the equipment into an outlet on a circuit different from that to which
the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Declaration of conformity
Stadlbauer Marketing + Vertrieb GmbH hereby declares that this model including the
controller conforms with the fundamental requirements of the following EC directives:
EC Directives 2009/48 and 2004/108/EC regarding electromagnetic compatibility and
the other relevant regulations of Directive 1999/5/EC (R&TTE).
The original declaration of conformity can be requested from carrera-rc.com.
Contents of package
1 x Rock Crawler
1 x Controller
1 x Battery Charger
1 x Rechargeable Battery
8
1 x Antenna
1 x 9 V Block Battery (non-rechargeable)
1 x Pair of interchangeable crystal
Safety instructions
1
2
2
1
ON
3
A Carrera RC vehicle is a remotecontrolled model car that uses special
rechargeable batteries for this purpose.
Only original Carrera RC Li-Ion
rechargeable bat teries may be used.
When starting, always switch the
controller on first, then the model.
When finishing, always reverse the
order of these actions!
ON
The Carrera RC vehicle is designed for
hobby use only and may only be operated on tracks and in spaces especially
intended for this purpose.
CAUTION! Do not use the Carrera RC
vehicle in road traffic.
8
9
10
> 20 cm
11
4
5
Do not operate the car beneath overhead
high-voltage cables or broadcasting masts
or during a storm! Atmospheric disturbances can affect the operation of the
vehicle. When there a large temperature
differences between your car’s garage and
the running track, please wait until the
vehicle has had time to acclimatise. This
will help prevent condensation forming and
the possibility of malfunctions resulting.
Never operate the product on grass
surfaces. There is the risk of grass hindering the movement of the axles,
which can lead to the motor overheating. Do not use the Carrera RC vehicle
for transporting goods, persons or animals.
12
13
RED = Chargi ng GREEN = Ready
Do not expose the Carrera RC vehicle
to direct sunlight.
To avoid the electronics in the car overheating, when temperatures are above
35 °C, regular short pauses in operation
are essential.
Always place the car on the floor by
hand. Never throw the car on the floor
from a standing position.
Avoid jumping from jumps or ramps
higher than 20 cm (0.66 ft.).
Handle the tip of the antenna with care.
Danger of injury!
Never use strong solvents for cleaning
the car.
To avoid malfunctions to the control
system resulting in uncontrolled operation of the Carrera RC vehicle, check
that the controller batteries and the
rechargeable batteries in the vehicle
have sufficient charge.
6
Never use the Carrera RC vehicle outdoors during rain or snowfall.
The car must not be run through water,
puddles and snow, and must always be
kept stored in a dry place.
14
The Carrera RC vehicle must be
inspected before and after operation,
each time it is used, to ensure that it has
not become disassembled. Any screws
or nuts that may have become loosened
during operation must be tightened.
Mounting the antenna
7
Never operate the vehicle near rivers,
ponds or lakes, to avoid the risk of the
Carrera RC car falling into the water.
Avoid running on courses which are laid
exclusively with sand.
1
9
9
Push the antenna cable through the
antenna tube and then mount this
to the Carrera RC vehicle. Secure
the end of the antenna cable with a
Carrera RC sticker from the logo sheet.
Aufladen des Akkus
Charging the rechargeable battery Now you can drive the car
1
2
GREEN = ReadyRED = Chargi ng
Einsetzen des Akkus
Installing the rechargeable battery
1
First connect the Carrera RC rechargeable
battery to the battery charger supplied. The
connection terminals between the battery
and the charger are designed to prevent
connection with the wrong polarity. Connect
the charger to a power source.
When the battery is properly connected and
charging normally, the red LED is constantly
lit. Once the battery is fully charged, the red
LED switches to green. The battery can now
be disconnected and installed in the Carrera
RC car.
The car is now ready for use.
After use, the battery must be allowed to cool
down for at least 20 minutes before it can be
fully recharged. Failure to observe this
pause may damage the battery.
Using a screwdriver, remove the cover of the
batter y compartment in the Carrera RC car.
1
2
The crystal in the car is under the bodywork. To take the bodywork off, remove
the four clips.
Make sure that nobody in your vicinity
is using the same frequency.
To avoid this and ensure that your Carrera RC vehicle can respond to the controller, make cer tain that quartz transmitters and receivers with the same
frequency are used on both the controller and on the vehicle.
If you wish to operate a number of vehicles simultaneously, you need to use
quartz of different frequencies for each
pairing.
3
2
Connect the end of the cable from the Carrera RC vehicle with the charged battery. Put
the battery in place.
Replace the compartment cover using
a screwdriver.
Inserting the 9 V block battery
1
Press the release button, then take the
batter y compartment out of the controller.
4
5
Pull out the antenna of the controller to
its full extent.
Switch on the Carrera RC car using the
ON/OFF switch.
2
When inserting the 9 V battery, take care to
connect the poles correctly
Push the battery compartment back into the
controller until it clicks into place.
When the control LED flashes, the 9-volt
batter y in the controller must be replaced.
10
Loading...
