Page 1

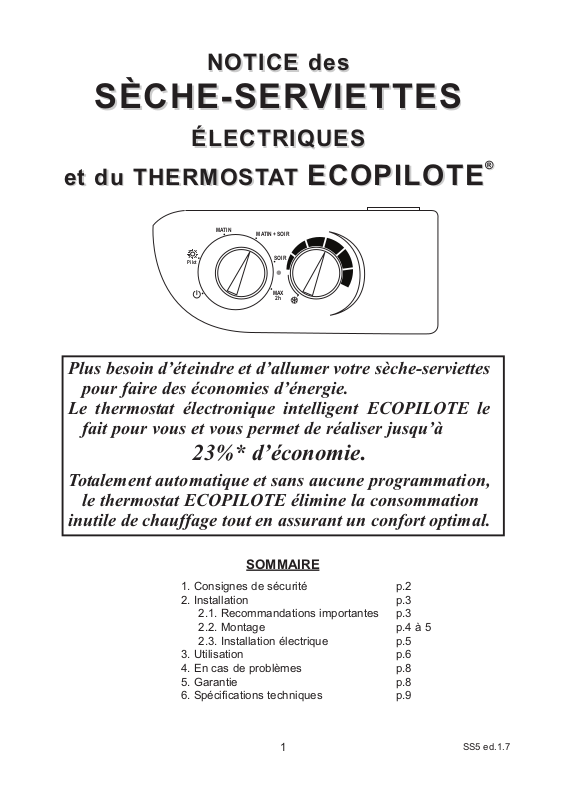

SÈCHE-SERVIETTES

MATIN

MATIN + SOIR

SOIR

MAX

Pilot

SÈCHE-SERVIETTES

et du

NOTICE des

ÉLECTRIQUES

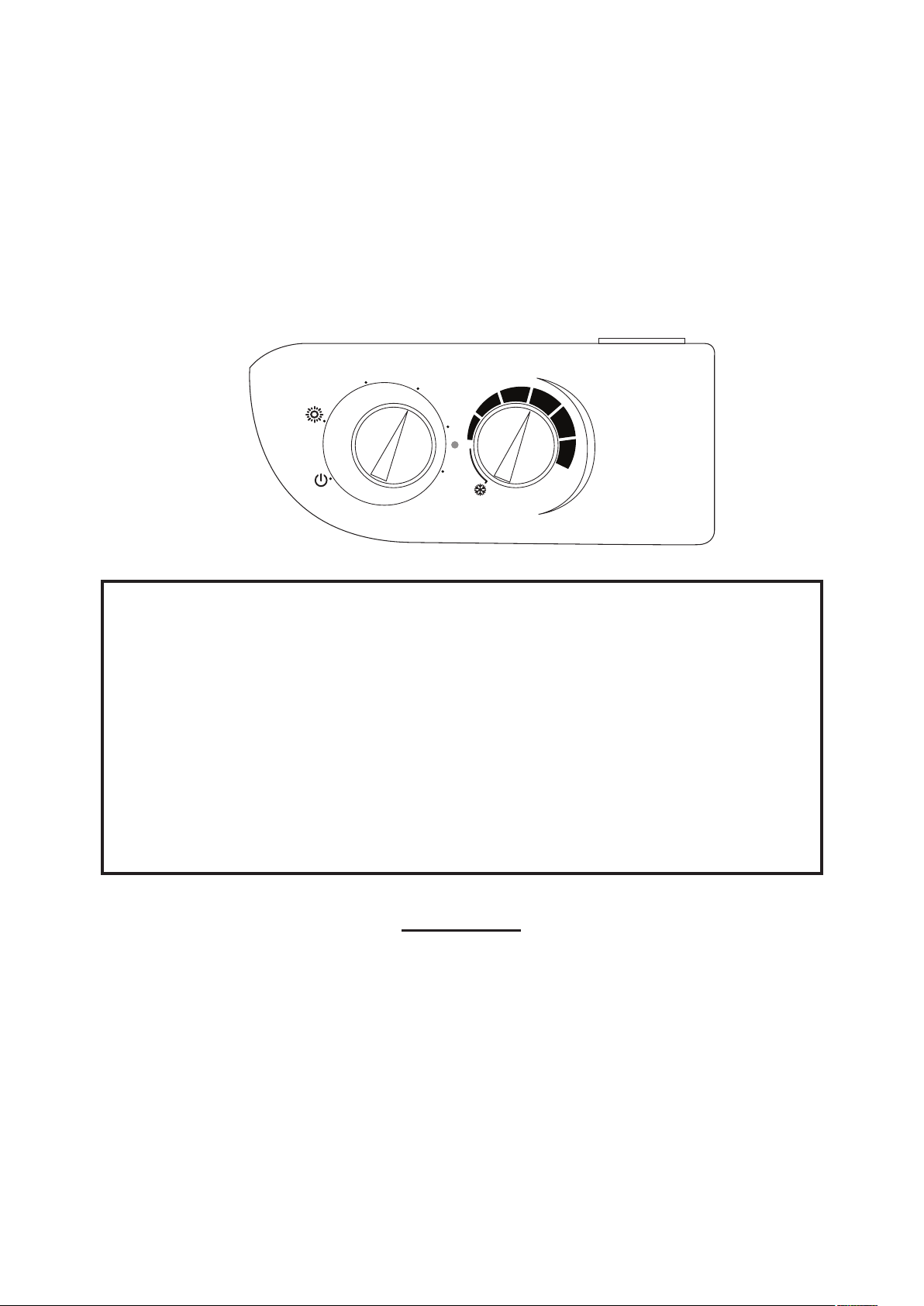

THERMOSTAT

ECOPILOTE

Plus besoin d’éteindre et d’allumer votre sèche-serviettes

pour faire des économies d’énergie.

Le thermostat électronique intelligent ECOPILOTE le

fait pour vous et vous permet de réaliser jusqu’à

23%* d’économie.

Totalement automatique et sans aucune programmation,

le thermostat ECOPILOTE élimine la consommation

inutile de chauffage tout en assurant un confort optimal.

SOMMAIRE

1. Consignes de sécurité p.2

2. Installation p.3

2.1. Recommandations importantes p.3

2.2. Montage p.4 à 5

2.3. Installation électrique p.5

3. Utilisation p.6

4. En cas de problèmes p.8

5. Garantie p.8

6. Spécifications techniques p.9

SS5 ed.1.7

Page 2

Veuillez lire attentivement les consignes de sécurité et les recommandations

importantes avant d'installer et de mettre en marche l’appareil.

Cet appareil a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité. Il vous apportera le même confort qu’un chauffage central à eau, sans aucun entretien.

CONSIGNES DE SÉCURITÉ

1.1.CONSIGNES DE SÉCURITÉ

MISES EN GARDE

- Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer cet appareil de façon telle que le barreau chauffant le plus bas soit au moins a 600 mm du sol.

- Attention : l’appareil peut devenir très chaud, surtout pendant la montée en température de la salle de bain quand l’appareil fonctionne à pleine puissance.

(Les modèles chromés donnent au toucher une sensation de chaleur plus importante que les modèles peints à cause de la meilleure conduction thermique du chrome).

- L’appareil est destiné seulement au séchage du linge mouillé à l’eau.

- L’appareil ne doit pas être placé juste en-dessous d’une prise de courant.

- Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

- Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

- L’appareil ne doit pas être utilisé à l’extérieur.

- L’appareil ne doit pas être démonté pour éviter tout risque de choc électrique.

- L’appareil est uniquement destiné à un usage domestique.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d’éviter un danger.

- Cet appareil de chauffage est rempli d’une quantité précise d’un liquide caloporteur ; les réparations nécessitant l’ouverture du réservoir du liquide ne doivent être effectuées que par le fabricant ou son service après-vente qui doit être contacté en cas de fuite.

- Eloignez l’appareil de tout matériaux inflammables (rideau, meuble,...).

- N’installez pas l’appareil à proximité d’une gazinière, d’un four à gaz, de flammes ou de liquides inflammables.

- Nettoyez l’appareil avec un chiffon légèrement humidifié après avoir coupé le disjoncteur qui alimente l’appareil.

- N'utilisez pas de solvants chimiques pour nettoyer la surface de l'appareil au risque de la rayer, de l’endommager ou même de la déformer.

IMPORTANT : Le logo ci-contre indique que le produit peut contenir en quantité réduite des matériaux néfastes pour l'environnement. Aussi lors de la mise au rebut, vous devez respecter la réglementation en vigueur quant à l’élimination de l’appareil et du liquide caloporteur qu’il renferme. Nous vous remercions de les déposer dans un endroit prévu à cet effet et

dans le respect de l'environnement.

SS5 ed.1.7

Page 3

INSTALLATION

VOLUME 2

VOLUME 3

VOLUME 1

60 cm

5 c

m m

ini.

60 cm

Thermostat

aignoi

re ou dou

25 cm mi

ni.

25 c

m mi

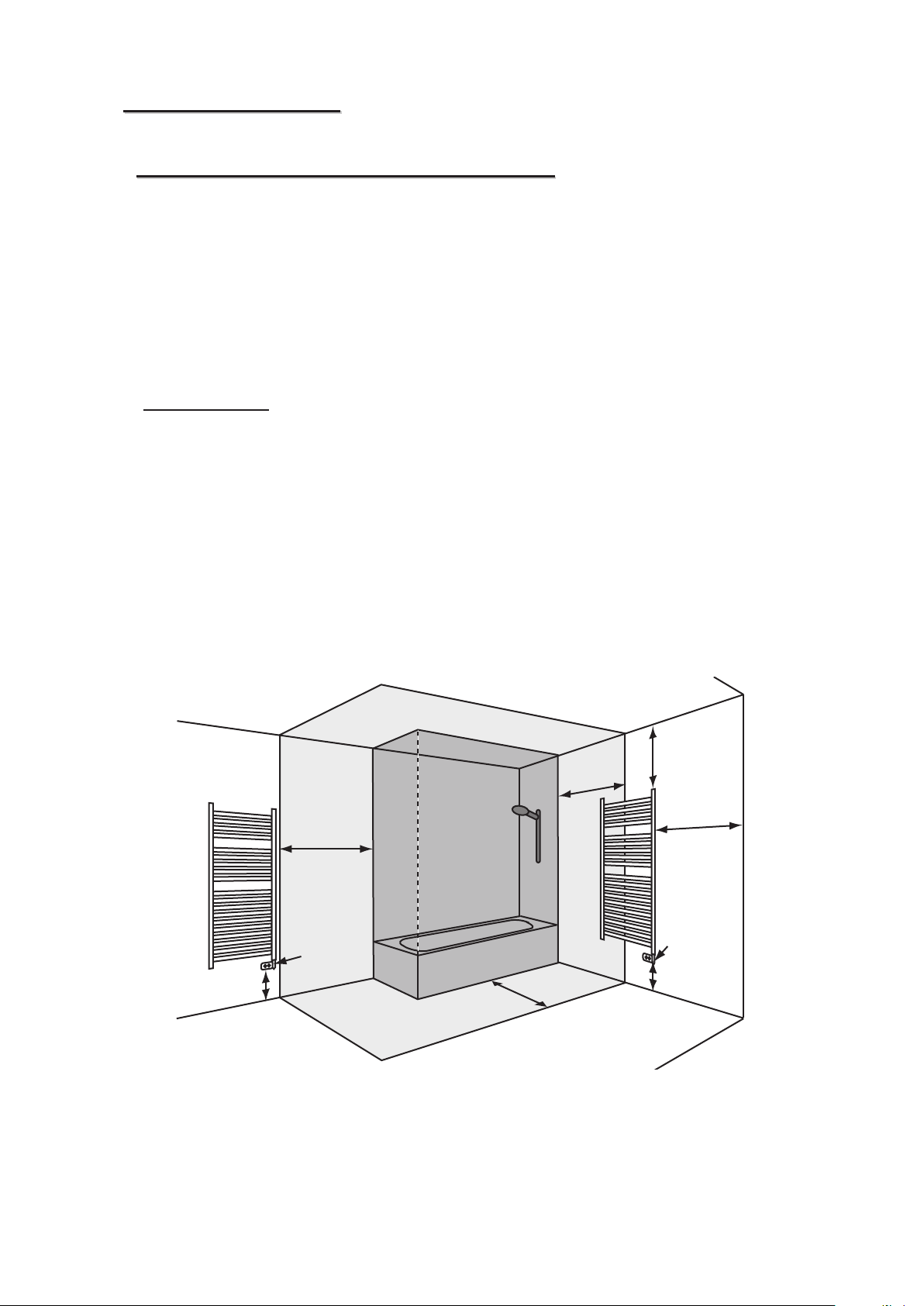

2.2.INSTALLATION

2.1.

RECOMMANDATIONS IMPORTANTES

- Ce sèche-serviettes est un appareil IP44 et de classe II qui peut être installé dans le volume de protection 3 et partiellement dans le volume 2 d’une salle de bain à la condition que les interrupteurs et dispositifs de commande ne puissent pas être touchés par une personne qui se trouve dans la douche ou la baignoire.

- Respectez les distances minimales pour l’emplacement de l’appareil (voir schéma cidessous) :

- 60 cm minimum d’une douche ou d’une baignoire (volumes 1 et 2 interdits).

- 25 cm minimum du sol.

Mise en garde

: pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer cet appareil de façon telle que le barreau chauffant le plus bas soit au moins à 600 mm du sol.

- 15 cm minimum d’un mur, du plafond ou de tout obstacle (étagère, meuble...).

- N’installez pas l’appareil dans un courant d’air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc...) .

- N’installez pas l’appareil sous une prise de courant.

- L’appareil doit être fixé au mur verticalement, le thermostat en bas. Il est interdit de monter l’appareil dans un autre sens.

- Vérifiez que le mur puisse supporter le poids du sèche-serviettes.

SS5 ed.1.7

Page 4

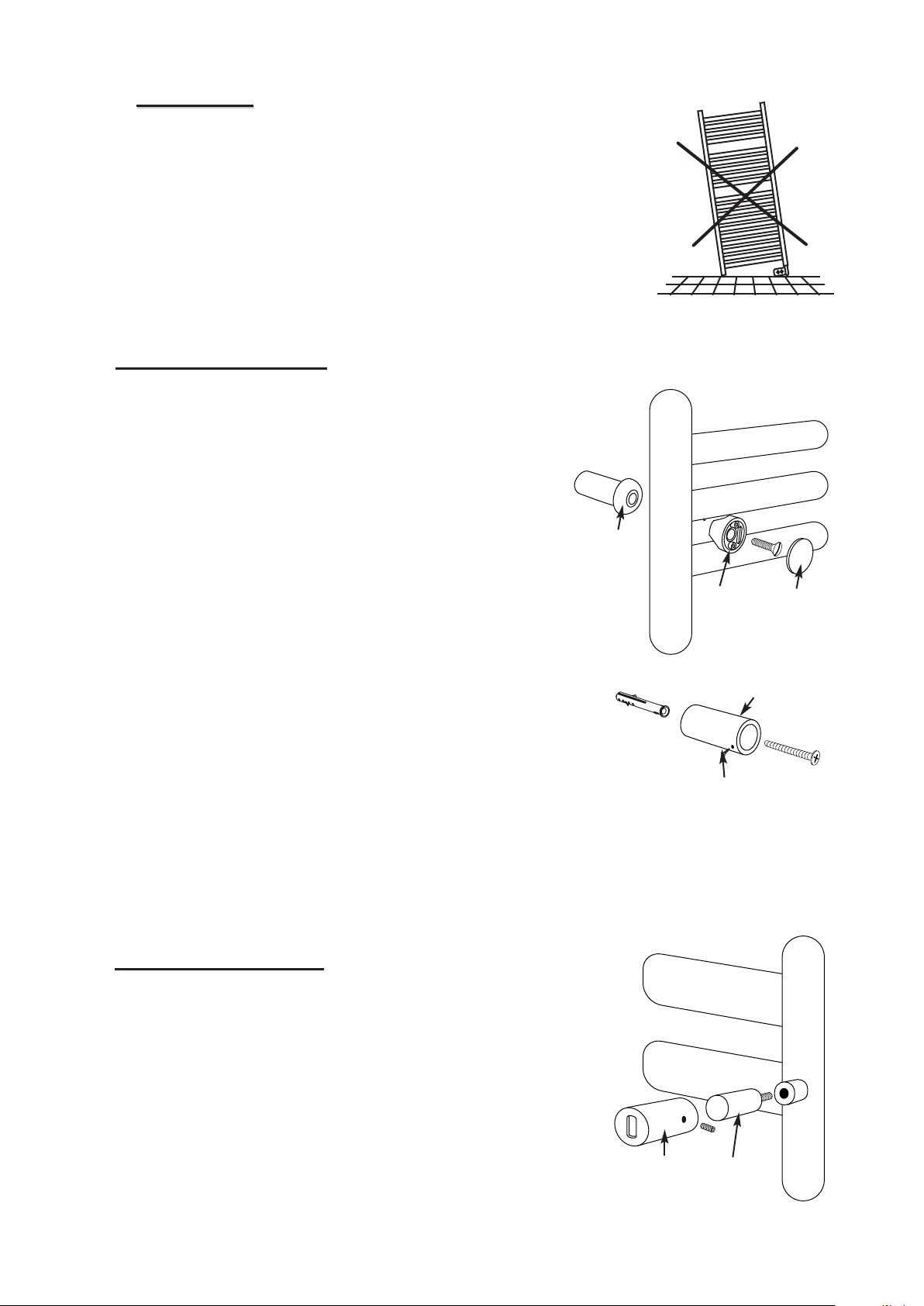

2.2.

IMPORTANT : lors du montage, l’appareil ne doit pas reposer sur

MONTAGE

son thermostat qui risquerait d’être arraché ou endommagé.

- Choisissez des vis et chevilles adaptés au matériau du mur et au poids de l’appareil.

- Chaque vis + cheville doit pouvoir supporter le poids total de l’appareil.

- Les chevilles fournies sont adaptées à un mur plein.

MONTAGE de type 1 (selon le modèle de sèche-serviettes)

1- Vissez 2 fixations (tube et plot) entre le deuxième et

le troisième barreau à partir du bas à 2 centimètres de chaque montant vertical (voir dessin ci-contre).

2- Vissez les 2 autres fixations de la même manière à

partir du haut.

3- Mesurez les entr’axes des fixations et reportez-les

sur le mur.

4- A l’aide d’un niveau à bulle, corrigez les repères des

fixations pour qu’ils soient alignés verticalement et

horizontalement. 5- Percez chaque repère au diamètre de la cheville. 6- Insérez les chevilles dans le mur et vissez les 4 four-

reaux en dirigeant vers le bas le petit trou situé sur le

côté du fourreau. 7- Déserrez légèrement les 4 plots et insérez l’appareil

dans les fourreaux. 8- Corrigez éventuellement la verticalité de l’appareil et

resserrez les plots. 9 Appuyez l’appareil contre le mur et vissez à fond la

petite vis de blocage dans chaque fourreau (vérifiez

que l’appareil ne peut plus sortir de ses fourreaux). 10- Placez les capuchons des plots (les 2 ergots du capuchon dans les 2 trous du plot).

tube

plot capuchon

fourreau

vis de blocage

MONTAGE de type 2 (selon le modèle de sèche-ser-

viettes) 1- Mesurez les entr’axes des fixations et reportez-les sur le

mur. 2- Vissez et serrez les 4 tubes dans les montants. 3- A l’aide d’un niveau à bulle, corrigez les repères des fixa-

tions pour qu’ils soient alignés verticalement et horizonta-

lement. 4- Percez chaque repère au diamètre de la cheville choisie. 5- Insérez les chevilles dans le mur et vissez les 4 fourreaux. 6- Insérez l’appareil dans les fourreaux.

fourreau tube

SS5 ed.1.7

Page 5

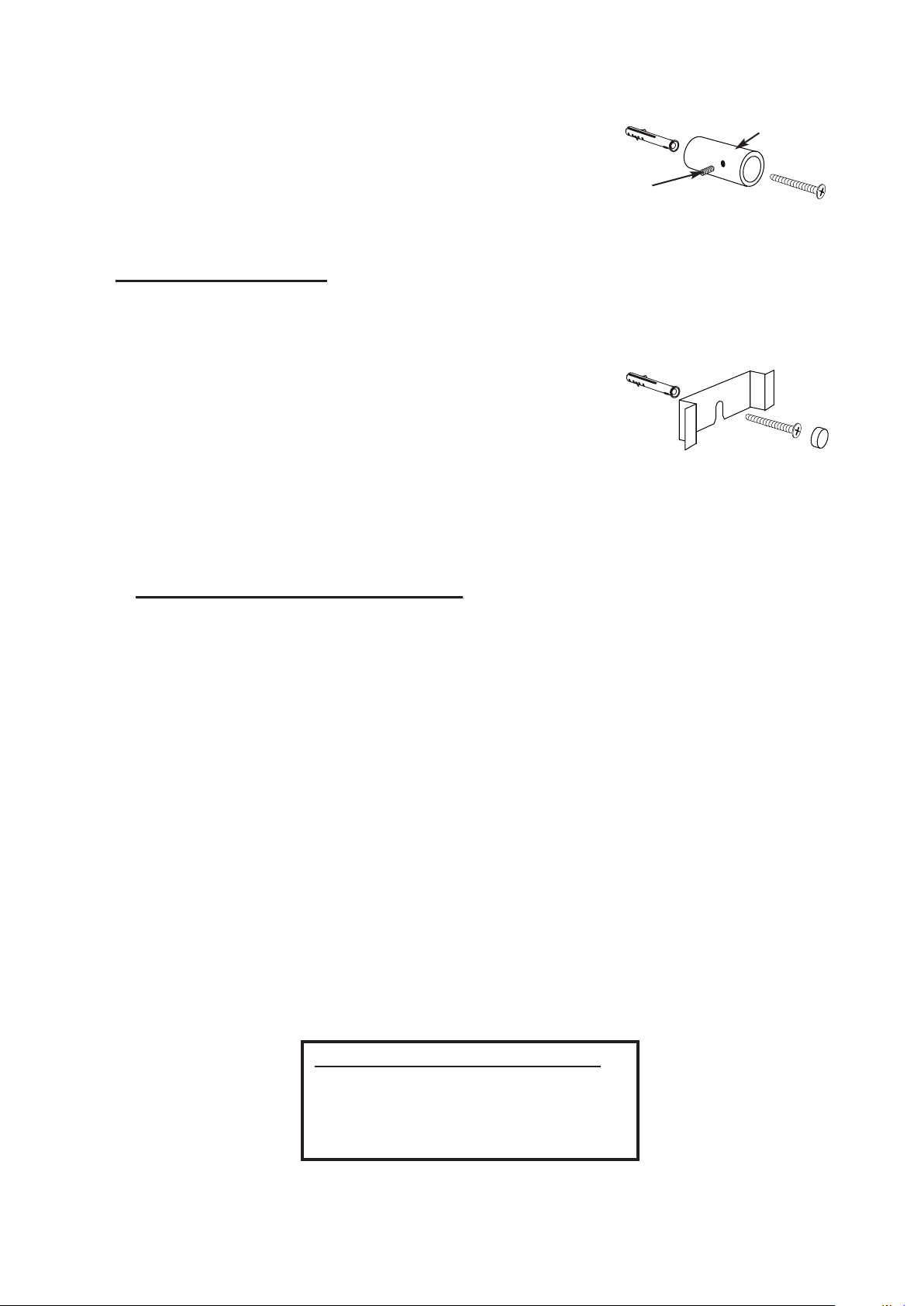

7-Appuyez l’appareil contre le mur et serrez la petite vis de

blocage dans chaque fourreau (vérifiez que l’appareil ne

peut plus sortir de ses fourreaux).

vis de blocage

fourreau

MONTAGE de type 3 (selon le modèle de sèche-serviettes)

1- Mesurez les entr’axes des fixations et reportez-les sur le mur. 2- Corrigez les repères de fixation pour les aligner verticalement avec un niveau à bulle. 3- Percez chaque repère au diamètre de la cheville choisie. 4- Insérez les chevilles dans le mur et vissez la vis du haut

jusqu’à 1/2 cm du mur. 5- Suspendez l’appareil à la vis et serrez-la. 6- Vissez la vis du bas et serrez les 2 vis fortement.

7- Insérez les capuchons sur les têtes de vis.

2.3.

- L’installation doit être réalisée dans les règles de l’art et être conforme aux normes en

- L’appareil doit être raccordé dans un boîtier mural normalisé placé à 25 cm au moins du

- L’appareil doit être alimenté par une ligne dédiée protégée par un disjoncteur différentiel

- En cas d’utilisation du fil pilote, celui-ci doit également être protégé par un disjoncteur

- L’appareil de classe II (double isolation) ne doit pas être raccordé au fil de terre de

- Le fil pilote doit être raccordé uniquement si l’installation comporte un gestionnaire

INSTALLATION ELECTRIQUE

ATTENTION : avant d’intervenir, coupez l’électricité au disjoncteur principal.

vigueur dans le pays (NFC 15100 en France).

sol. L’appareil ne doit pas être raccordé sur une prise murale avec une fiche secteur.

30mA calibré 16A qui doit servir de dispositif de coupure omnipolaire. Aucun autre

appareil ou prise secteur ne doit être raccordé à ce disjoncteur.

différentiel 30mA dédié.

couleur vert et jaune qui peut être présent dans le boîtier mural.

d’énergie ou un programmateur à fil pilote. Sinon le fil pilote de l’appareil ne doit pas

être raccordé et doit être isolé.

RACCORDEMENT ELECTRIQUE

230 V ~ 50 Hz monophasé

- Fil bleu ou gris = Neutre (230 V)

- Fil marron ou rouge = Phase (230 V)

- Fil noir = Fil pilote

SS5 ed.1.7

Page 6

UTILISATION

°C

0 2 4 6 8 10 12 14 16 18 20 22 24 2 Heure

Confort

Eco

Programme MATIN

MATIN

MATIN + SOIR

SOIR

Pilot

MATIN

ATIN + SOIR

SOIR

MAX

Pilot

MATIN

MATIN + SOIR

SOIR

MAX

Pilot

°C

0 2 4 6 8 10 12 14 16 18 20 22 24 2 Heure

Confort

Eco

Programme SOIR

°C

0 2 4 6 8 10 12 14 16 18 20 22 24 2 Heure

Confort

Eco

Programme MATIN ET SOIR

MATIN

MATIN + SOIR

SOIR

MAX

Pilot

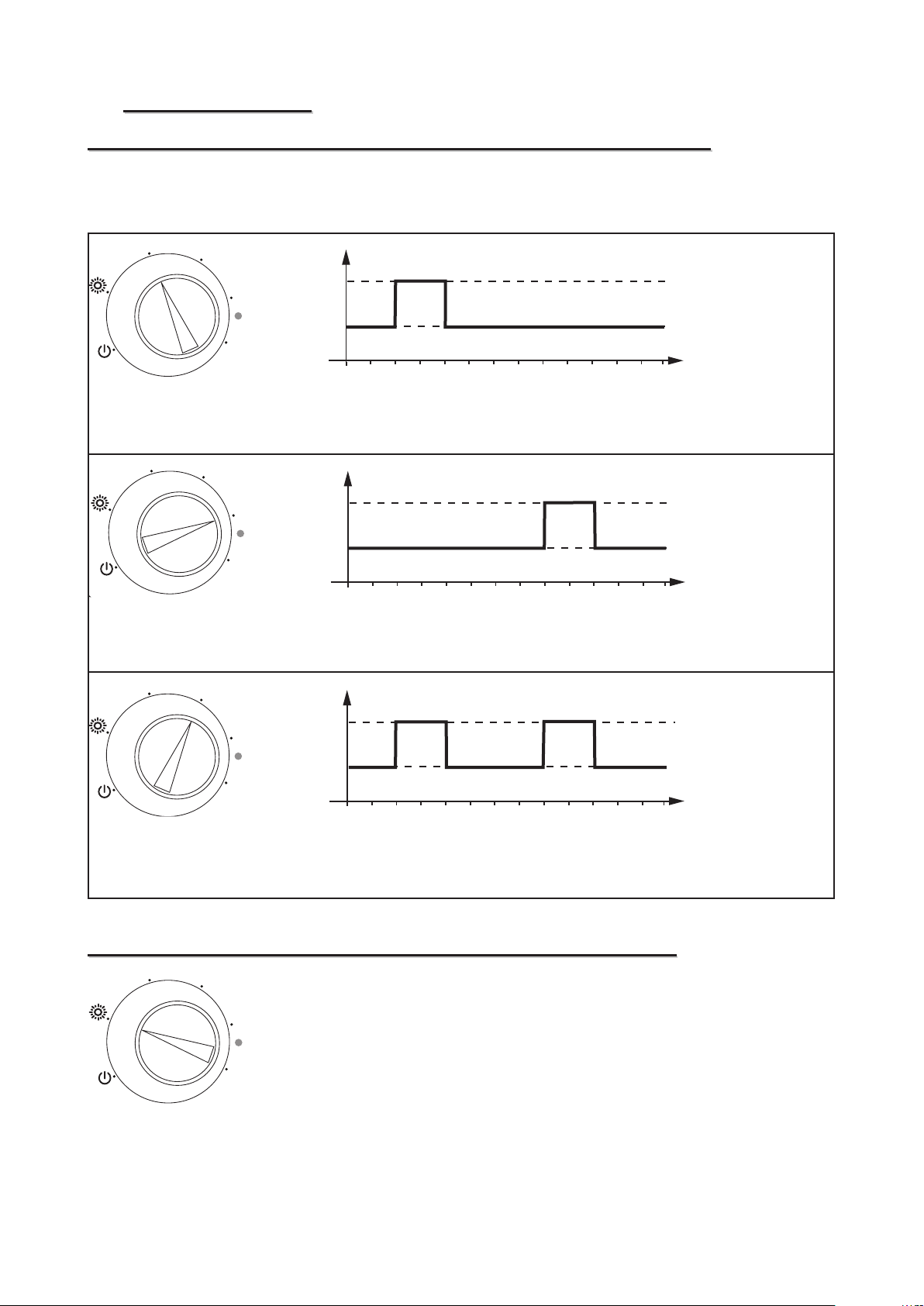

3.3.UTILISATION

Sélection d’un

PROGRAMME D’ÉCONOMIE D’ÉNERGIE

Vous avez le choix de 3 programmes adaptés à différents horaires d’occupation de la salle

de bain. Ces 3 programmes permettent une réelle économie d’énergie sans aucune

intervention de votre part, sans programmateur externe et sans fil pilote :

23%

d’économie

d’énergie

- La température de Confort est programmée automatiquement (sans fil pilote)

le matin de 4h à 8h. En dehors de cette plage horaire, la température redescend

automatiquement en mode économique.

23%

d’économie

d’énergie

- La température de Confort est programmée automatiquement (sans fil pilote)

le soir de 16h à 20h. En dehors de cette plage horaire, la température redescend

automatiquement en mode économique.

- La température de Confort est programmée automatiquement (sans fil pilote)

le matin de 4h à 8h et le soir de 16h à 20h. En dehors de cette plage horaire,

la température redescend automatiquement en mode économique.

Sélection du mode CONFORT ou du mode Fil Pilote

- Sélectionne le mode Confort en permanence (sans programme d’économie d’énergie).

- Si l’appareil est raccordé par le fil pilote à un programmateur externe, ce programmateur peut sélectionner les modes suivants:

- Mode Confort : température de Confort réglée par le bouton de Réglage de température.

- Mode Confort - 1 : température de Confort moins 1°C.

- Mode Confort - 2 : température de Confort moins 2°C.

- Mode ECO (économique) : température de Confort moins 3,5°C.

- Mode Hors gel : température de régulation de 7°C.

- Mode Arrêt : arrêt de l’appareil.

19%

d’économie

d’énergie

SS5 ed.1.7

Page 7

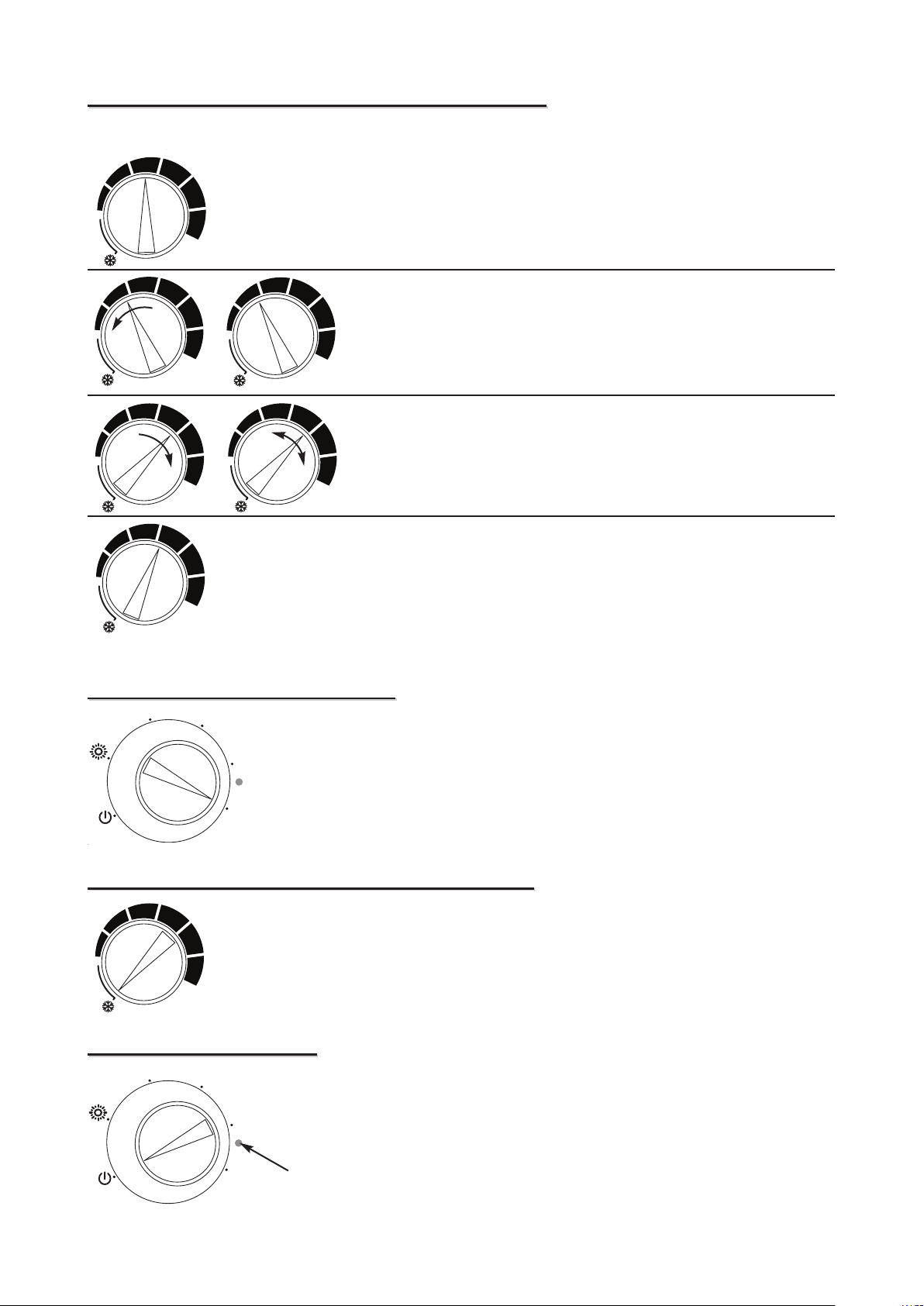

Réglage de la température de CONFORT

MATIN

MATIN + SOIR

SOIR

MAX

Pilot

MATIN

MATIN + SOIR

SOIR

MAX

Pilot

Réglage de la température de CONFORT

- Ce bouton règle la température de Confort souhaitée comprise entre 15°C et 30°C.

Ce qu’il faut faire :

- Réglez le bouton au milieu : le voyant rouge s’allume quand la tem-

pérature réglée est supérieure à la température ambiante.

- Si la température ambiante de la pièce dépasse la température souhaitée, diminuez le réglage de température jusqu’à ce que le voyant rouge s’éteigne.

- Attendez au moins une heure que la température ambiante se stabilise avant d’ajuster le réglage.

- Si la température ambiante n’arrive pas à atteindre la température souhaitée, augmentez le réglage.

- Attendez au moins une heure que la température ambiante se stabilise avant d’ajuster le réglage.

- Quand la température de Confort vous convient, repérez une fois

pour toute la position de réglage.

Remarques : la température ambiante atteinte dépend de la position du bouton de réglage ainsi que du volume et de l’isolation de la pièce. Le voyant rouge s’allume quand le thermostat active le corps de chauffe.

Sélection du mode MAX 2h

- Force pendant 2 heures l’appareil à la température maximale avant de revenir à la température Confort ou Eco en fonction du

programme.

Sélection de la température HORS-GEL

- Sélectionne une température constante de 7°C (bouton tourné complètement vers la gauche). Le bouton de sélection de mode ne doit pas être sur la position ARRET.

Le voyant rouge clignote rapidement à intervalle régulier.

ARRÊT

de l’appareil

- L’appareil s’arrête de chauffer et n’est plus pilotable par le Fil pilote. Utilisez cette position pour des arrêts momentanées (aération de la salle de bain).

Le voyant rouge reste éteint en permanence.

SS5 ed.1.7

Page 8

Mise à l’heure

- La mise à l’heure et le changement d’heure (heure d’été/heure d’hiver) s’effectuent automatiquement tous les jours à 20h. Tant qu’il est sous tension, l’appareil reste à l’heure, même sur la position Arrêt.

Conseil d’utilisation

- Il est inutile de réglez la température au maximum car la température de la pièce ne montera pas plus vite.

Entretien

- Nettoyez l’appareil quand il est froid avec un produit ménager non corrosif ni abrasif.

EN CAS DE PROBLÈMES

4.4.EN CAS DE PROBLÈMES

- L’appareil ne chauffe pas. - Vérifiez que les disjoncteurs de l’installation sont

enclenchés, ou que le délesteur n’a pas coupé l’alimentation (si l’installation en comporte un).

- Sélectionnez le mode CONFORT.

- Augmentez le réglage de température.

- L’appareil chauffe en - Vérifiez que l’appareil n’est pas dans un courant d’air.

permanence. - Diminuez le réglage de température.

- La programmation par - Sélectionnez le mode CONFORT.

fil pilote ne marche pas.

- Le voyant clignote - Défaut de la sonde de température (ce défaut interdit

rapidement en continu. la mise en marche du sèche-serviettes).

- La programmation Soir, - Attendez la mise à l’heure quotidienne du thermostat

Matin et Soir ou Du matin (à 20 h si l’appareil est sous tension depuis 17h). au Soir ne fonctionne pas.

GARANTIE

5.5.GARANTIE

- Votre appareil est garanti 1 an contre tout vice de fabrication, à compter de sa date d'achat. En cas de problème, adressez-vous à votre revendeur.

- La garantie sera prise en compte sur présentation du titre d'achat daté ; elle est strictement limitée à la réparation en usine de la ou des pièces reconnues défectueuses. Les frais d’installation ne peuvent en aucun cas être remboursés à titre de dommages et intérêts pour quelque cause que ce soit. Le fabricant ne peut, en particulier, être rendu responsable des conséquences directes et indirectes des défectuosités tant sur les personnes que sur les biens.

- La garantie ne peut intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. La garantie ne s'applique pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

- Indépendamment de la garantie consentie, le vendeur reste tenu des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1648 du code civil.

SS5 ed.1.7

Page 9

SPÉCIFICATIONS TECHNIQUES

6.6.SPÉCIFICATIONS TECHNIQUES

- Thermostat électronique ECOPILOTE

- Modes de fonctionnement : Confort ou Fil Pilote

Programme Soir : 23% d’économie* Programme Matin et Soir : 19% d’économie* Programme Soir : 23% d’économie* Hors-gel Marche forcée 2 heures Arrêt

- Fil pilote 2, 4 ou 6 ordres (selon les spécifications du modèle)

- Mise à l’heure automatique par les signaux émis par ERDF**

- Changement d’horaire été/hiver automatique par les signaux émis par ERDF**

- Disjoncteur thermique de sécurité auto-réarmable

- Alimentation : 230V 50Hz monophasé

- Classe : II

- Indice de protection : IP44

- Liquide de remplissage : eau glycolée

Ce produit a la conformité européenne CE en étant conforme aux normes NF EN 60335-1, NF EN60335-2-30 et à la directive 2004/108/CEE relative à la limitation des perturbations radio-électriques.

* : L’économie d’énergie est calculée selon les données de l’ADEME (Agence De l’Environnement et de la Maîtrise de l’Energie) par rapport à un thermostat classique sans programmation.

** : Le fonctionnement du programmateur Ecopilote est tributaire des signaux “Tempo” émis sur le réseau électrique français par ERDF (anciennement EDF). Ces signaux sont reçus sur toutes les prises électriques de la maison quelque soit le type d’abonnement souscrit. Certains réseaux électriques indépendants gérés par des syndicats départementaux ou intercommunaux n’émettent pas ces signaux. Dans ce cas, la programmation fonctionne uniquement par fil pilote.

Spécifications et illustrations non contractuelles susceptibles de modifications sans préavis.

SS5 ed.1.7

CARRERA Neptune User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
