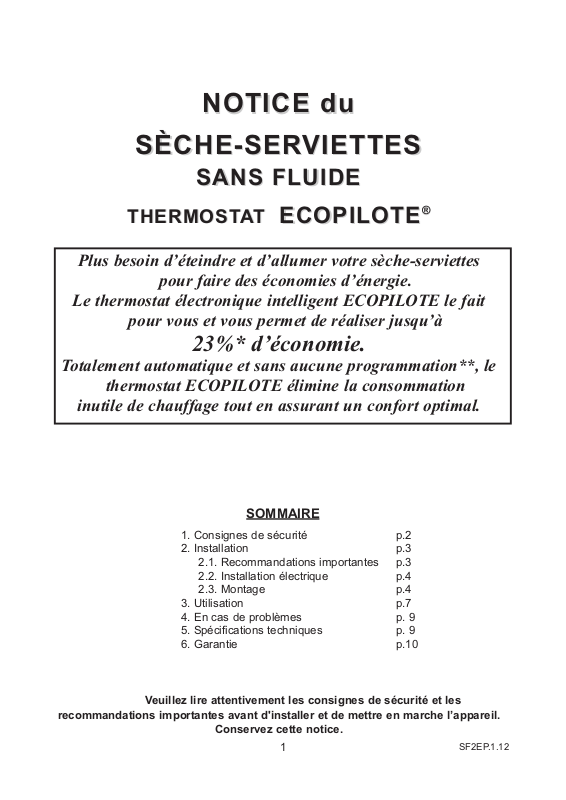

NOTICE du

NOTICE du

SÈCHE-SERVIETTES

SÈCHE-SERVIETTES

SANS FLUIDE

SANS FLUIDE

®

HERMOSTAT

TTHERMOSTAT

ECOPILOTE

ECOPILOTE

®

Plus besoin d’éteindre et d’allumer votre sèche-serviettes

pour faire des économies d’énergie.

Le thermostat électronique intelligent ECOPILOTE le fait

pour vous et vous permet de réaliser jusqu’à

23%* d’économie.

Totalement automatique et sans aucune programmation**, le

thermostat ECOPILOTE élimine la consommation

inutile de chauffage tout en assurant un confort optimal.

SOMMAIRE

1. Consignes de sécurité p.2

2. Installation p.3

2.1. Recommandations importantes p.3

2.2. Installation électrique p.4

2.3. Montage p.4

3. Utilisation p.7

4. En cas de problèmes p. 9

5. Spécifications techniques p. 9

6. Garantie p.10

Veuillez lire attentivement les consignes de sécurité et les

recommandations importantes avant d'installer et de mettre en marche l’appareil.

Conservez cette notice.

1

SF2EP.1.12

CONSIGNES DE SÉCURITÉ

1.1.CONSIGNES DE SÉCURITÉ

MISES EN GARDE

- Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'ins­taller cet appareil de façon telle que le barreau chauffant le plus bas soit au
moins à 60 cm du sol.

- L’appareil est destiné seulement au séchage du linge mouillé à l’eau.

- L’appareil ne doit pas être placé juste en-dessous d’une prise de courant.

- Attention : afin d’éviter tout danger dû au réarmement intempestif du coupe-circuit
thermique, cet appareil ne doit pas être alimenté par l’intermédiaire d’un interrupteur
externe, comme une minuterie ou un délesteur, ou être connecté à un circuit qui est
régulièrement mis sous tension et hors tension par le fournisseur d’électricité.

- Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les
enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des
personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier,
par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de l’appareil.

- Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

- L’appareil ne doit pas être utilisé à l’extérieur.

- L’appareil ne doit pas être démonté pour éviter tout risque de choc électrique.

- L’appareil est uniquement destiné à un usage domestique.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son
service après vente ou des personnes de qualification similaire afin d’éviter un danger.

- N’essayez pas de démonter cet appareil, de le réparer ou d’effectuer vous-même des
modifications. Cet appareil ne contient aucune pièce utilisable séparément.

- Eloignez l’appareil de tout matériaux inflammables (rideau, meuble,...).

- N’installez pas l’appareil à proximité d’une gazinière, d’un four à gaz, de flammes ou
de liquides inflammables.

- Nettoyez l’appareil avec un chiffon légèrement humidifié après avoir coupé le disjonc­teur qui alimente l’appareil.

- N'utilisez pas de solvants chimiques pour nettoyer la surface de l'appareil au risque
de la rayer, de l’endommager ou même de la déformer.

IMPORTANT: le symbole ci-contre indique que le produit peut contenir en quantité réduite

des matériaux néfastes pour l'environnement. Aussi lors de la mise au
rebut, vous devez respecter la réglementation en vigueur quant à l’élimi­nation de l’appareil. Nous vous remercions de les déposer dans un endroit
prévu à cet effet et dans le respect de l'environnement.
Les piles usagées de la télécommande doivent également être éliminées
conformément à la réglementation en vigueur sur la protection de l’envi­ronnement. Vous devez rapporter vos piles à votre revendeur ou les dépo­ser dans un centre de récupération ou dans les bacs de récupération
réservés à cet effet.

2

SF2EP.1.12

INSTALLATION

VOLUME 2

VOLUME 2

VOLUME

2

VOLUME 3

VOLUME 1

60 cm

60

cm

1

5 c

m

mi

n

i

.

60 cm

B

aig

n

oir

e

o

u

d

ouch

e

15

c

m mini.

15 cm mi

ni.

2.2.INSTALLATION

2.1.

2.1.

RECOMMANDATIONS IMPORTANTES

RECOMMANDATIONS IMPORTANTES

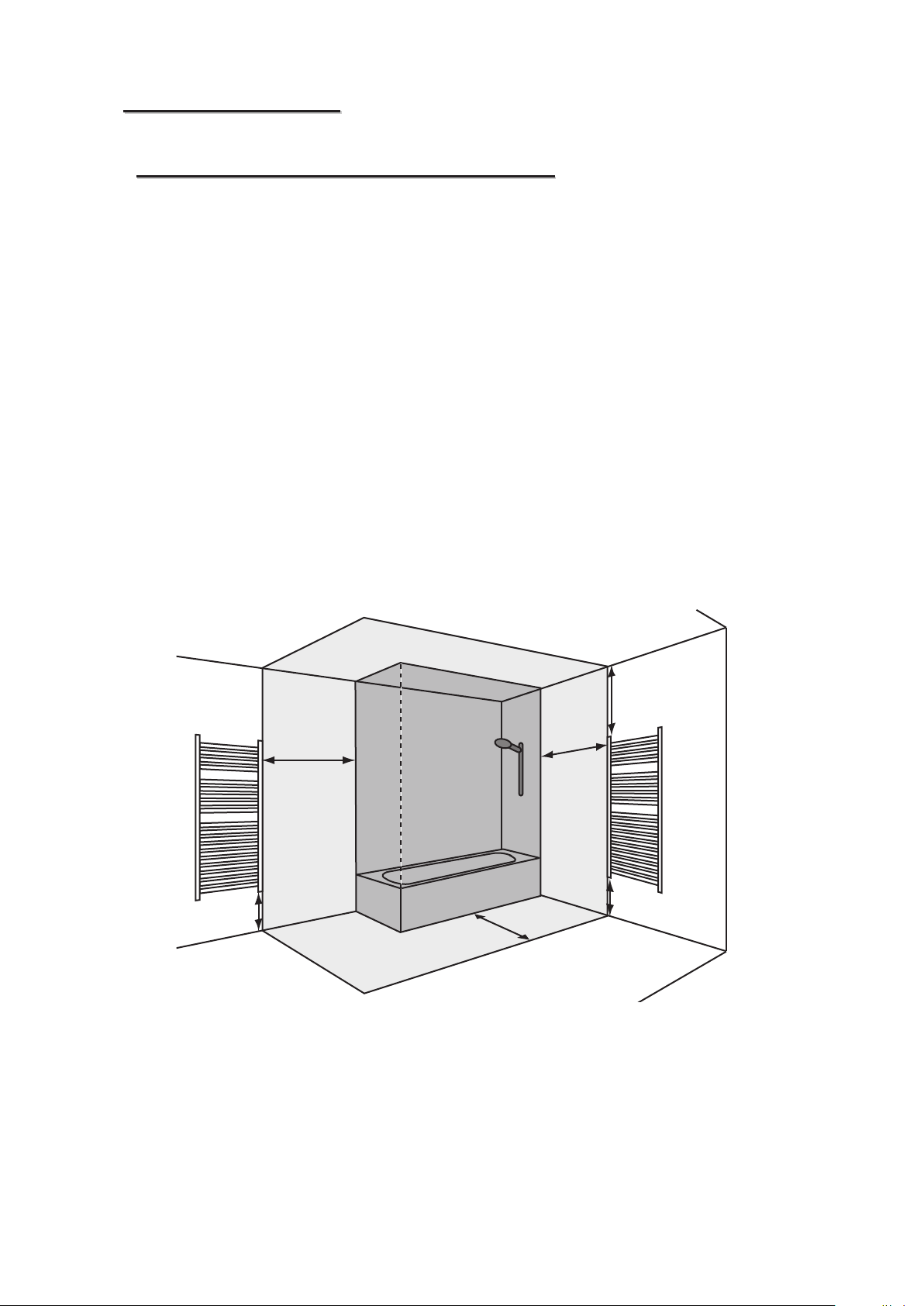

- Ce sèche-serviettes est un appareil IP24 et de classe II qui ne peut être installé,
que dans le volume de protection 3 d’une salle de bain à la condition que les
interrupteurs et dispositifs de commande ne puissent pas être touchés par une
personne qui se trouve dans la douche ou la baignoire. L’installation dans les
volumes 1 et 2 est interdite selon la norme NFC 15100.

- Respectez les distances minimales pour l’emplacement de l’appareil (voir schéma ci­dessous) :

- 60 cm minimum d’une douche ou d’une baignoire (volumes 1 et 2 interdits).

- 15 cm minimum du sol.

- 15 cm minimum d’un mur, du plafond ou de tout obstacle (étagère, meuble...).

- 100 cm sans obstacle en face de la grille soufflant l’air chaud.

- N’installez pas l’appareil dans un courant d’air susceptible de perturber sa régulation
(sous une Ventilation Mécanique Centralisée, etc...) .

- N’installez pas l’appareil sous une prise de courant.

- L’appareil doit être fixé au mur verticalement, le thermostat en bas. Il est interdit de
monter l’appareil dans un autre sens.

3

SF2EP.1.12

2.2.

2.2.

- L’installation doit être réalisée dans les règles de l’art et être conforme aux normes en

- L’appareil doit être raccordé dans un boîtier mural normalisé placé à 25 cm au moins du

- Un moyen de déconnexion du réseau d’alimentation ayant une distance d’ouverture des

- L’appareil a une isolation électrique renforcée de classe 2 : il n’a donc pas besoin

INSTALLATION ELECTRIQUE

INSTALLATION ELECTRIQUE

ATTENTION : avant d’intervenir, coupez l’électricité au disjoncteur principal.

vigueur dans le pays (NFC 15100 en France).

sol. L’appareil ne doit pas être raccordé sur une prise murale avec une fiche secteur.

contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux
règles d’installation. L’appareil doit donc être alimenté par une ligne dédiée protégée
par un disjoncteur différentiel 30mA calibré 16A qui doit servir de dispositif de coupure
omnipolaire.

- Afin d’éviter tout danger dû au réarmement intempestif du coupe-circuit thermique, cet
appareil ne doit pas être alimenté par l’intermédiaire d’un interrupteur externe, comme
une minuterie ou un délesteur, ou être connecté à un circuit qui est régulièrement mis
sous tension et hors tension par le fournisseur d’électricité.

- En cas d’utilisation du fil pilote, celui-ci doit également être protégé par un disjoncteur
différentiel 30mA dédié.

d’être raccordé au fil de terre de l’installation électrique (fil jaune et vert).

- Si l’installation électrique de la maison n’est pas équipée d’un fil pilote et d’un gestion­naire de fil pilote, isolez le bout dénudé du fil noir (fil pilote) pour éviter tout contact élec­trique avec les autres fils électriques ou la terre.

RACCORDEMENT ELECTRIQUE
Fil bleu ou gris clair = Neutre (230V)
Fil marron ou rouge = Phase (230V)

Fil noir = Fil pilote (ne pas le connecter à la terre)

2.3.

2.3.

MONTAGE

MONTAGE

RECOMMANDATIONS IMPORTANTES :

- Choisissez des vis et chevilles adaptés au matériau du mur et au poids de l’ap­pareil.

- Vérifiez que le mur puisse supporter le poids du sèche-serviettes.

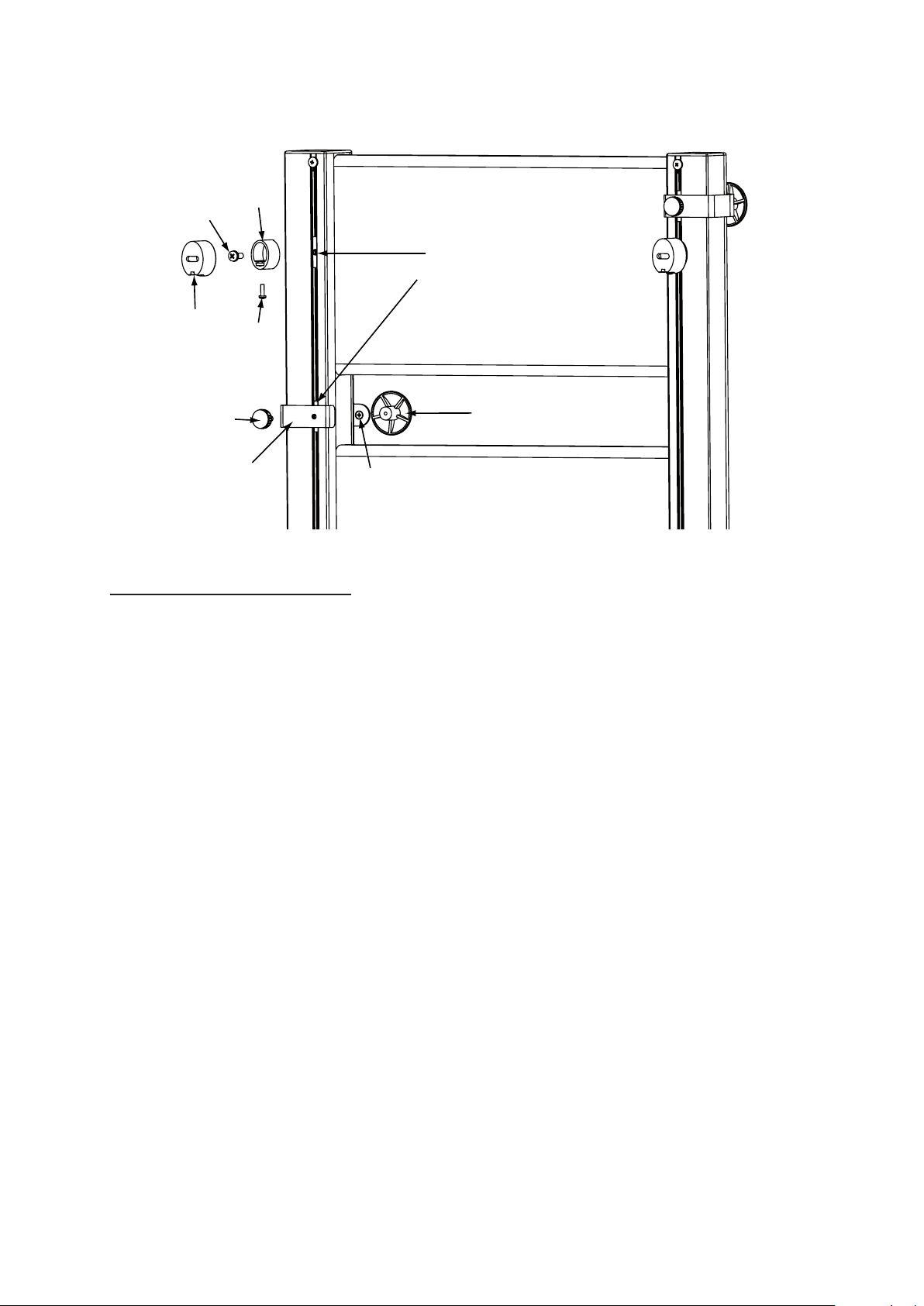

MONTAGE DES PATÈRES

1- Vissez la patère au support patère.

2- Insérez une paterre dans chaque montant du sèche-serviettes et vissez-les avec les vis

à bouton moleté.

Attention : chaque montant du sèche-serviettes a 3 écrous prisonniers identiques ; l’un
pour la patère, les autres pour les 2 tubes de fixation haute et basse. Choisissez
l’écrou du haut ou du milieu pour la patère selon que vous souhaitez que la patère soit
au-dessus ou au-dessous de la fixation du haut.

(en option selon modèle)

4

SF2EP.1.12

Attention : les vis se vissent sans effort dans les écrous prisonniers. Sinon ne forcez

manchon

tube de

fixation

vis de

blocage

vis

patère

support

patère

vis à
bouton
moleté

vis M6

écrous

prisonnier

pas ; dévissez la vis et revissez-la en l’alignant correctement avec l’écrou.

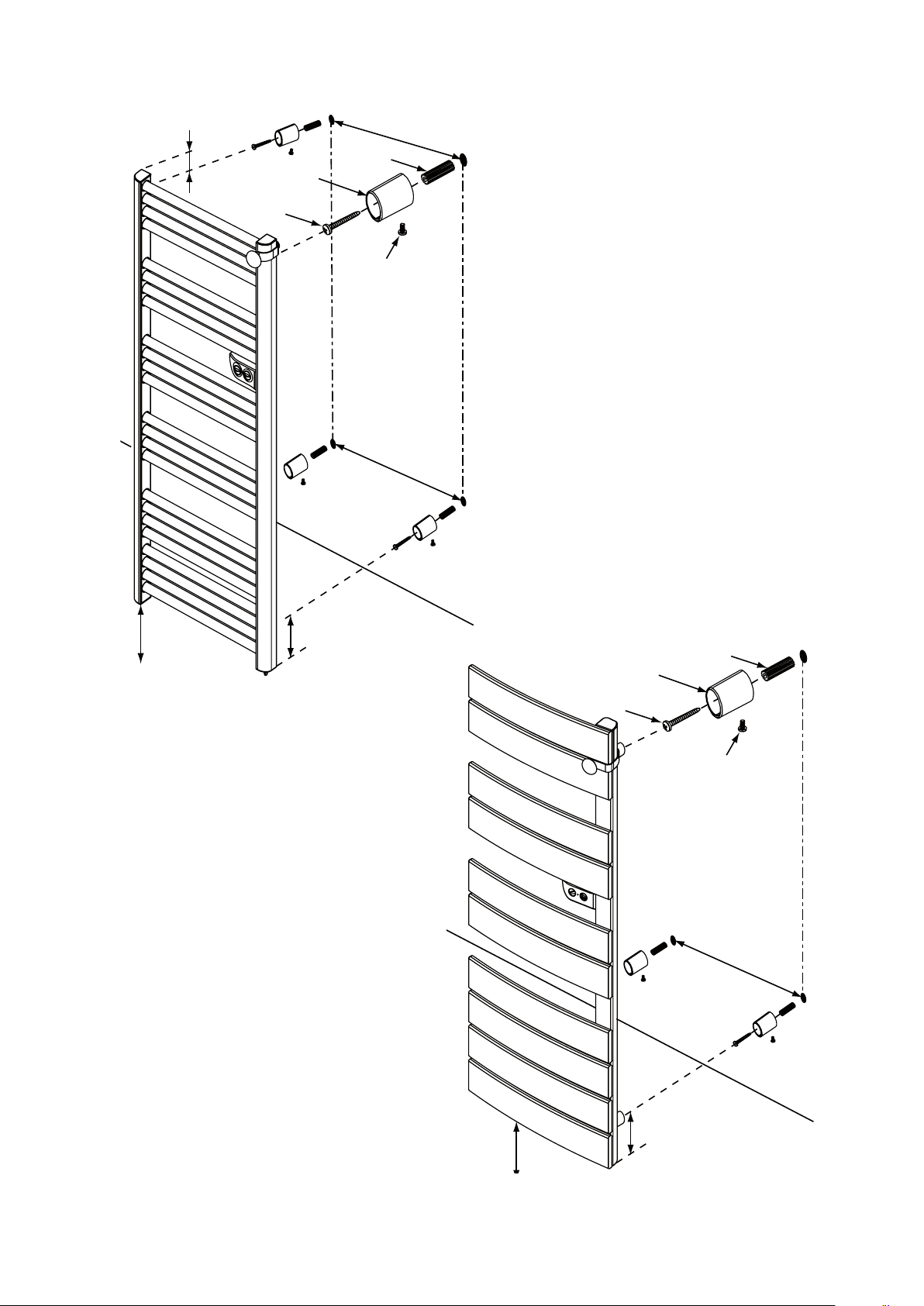

MONTAGE DES FIXATIONS

1- Sur chaque montant vertical, vissez et serrez 1 tube de fixation en haut du montant et

un autre en bas.

Attention : les tubes de fixation doivent être distants de 30 cm maximum des extrémi­tés des montants.

Conseil : alignez les tubes de fixation du bas pour qu’ils soient à la même distance des
extrémités.

Astuce : pour insérer la vis dans le tube, tenez d’une main le tournevis pointe en haut
avec la vis posée sur le tournevis. De l’autre main, descendez bien verticalement le
tube sur la vis.

2- Mesurez la distance entre les tubes du haut et du bas.

3- Repérez sur le mur les 4 trous de fixation en vérifiant que le bas du sèche-serviettes

sera à 15 cm minimum du sol (entr’axe horizontale des trous = 475 mm ou 515 mm
selon le modèle).

Conseil : les trous peuvent être décalés verticalement pour choisir un emplacement
plus favorable ((joints de carrelage).

4- A l’aide d’un niveau à bulle, corrigez les repères de perçage pour qu’ils soient alignés

verticalement.

5- Percez les trous des chevilles, insérez les chevilles dans le mur, puis vissez et serrez

les manchons au mur.

6- Insérez le sèche-serviettes dans les manchons.

Conseil : l’insertion du sèche-serviettes dans les manchons est plus facile à 2 per­sonnes.

7- Vissez et serrez la vis de blocage de chaque manchon.

5

SF2EP.1.12

cheville

manchon

vis

vis de

blocage

515 m

m

515 m

m

3

0

c

m

ma

xi

.

alignement vertical

alignement vertical

30

c

m m

ax

i

.

15 cm

mini.

du sol

cheville

manchon

vis

vis de

blocage

475

m

m

3

0

cm

m

ax

i.

alignement vertical

15 cm

mini.

du sol

6

SF2EP.1.12

UTILISATION

°C

0 2 4 6 8 10 12 14 16 18 20 22 24 2 Heure

Confort

Eco

Programme MATIN

MATIN

MATIN + SOIR

SOIR

M

AX

2h

MATIN

M

ATIN + SOIR

SOIR

MAX

2h

MATIN

MATIN + SOIR

SOIR

MAX

2h

°C

0 2 4 6 8 10 12 14 16 18 20 22 24 2 Heure

Confort

Eco

Programme SOIR

°C

0 2 4 6 8 10 12 14 16 18 20 22 24 2 Heure

Confort

Eco

Programme MATIN ET SOIR

MATIN

MATIN + SOIR

SOIR

MAX

2h

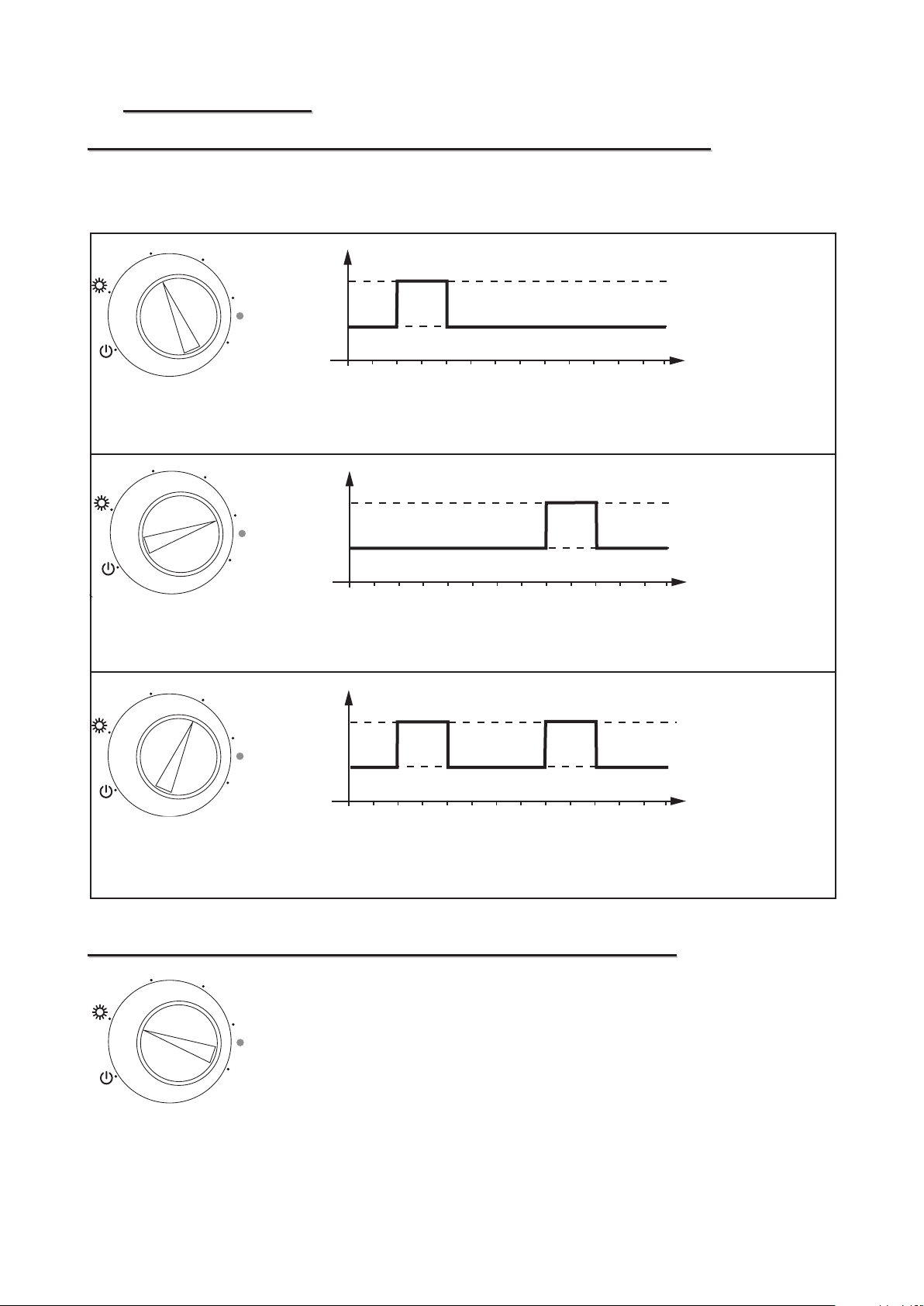

3.3.UTILISATION

Sélection d’un

Sélection d’un

PROGRAMME D’ÉCONOMIE D’ÉNERGIE

PROGRAMME D’ÉCONOMIE D’ÉNERGIE

Vous avez le choix de 3 programmes adaptés à différents horaires d’occupation de la salle

de bain. Ces 3 programmes permettent une réelle économie d’énergie sans aucune
intervention de votre part, sans programmateur externe et sans fil pilote :

23%

d’économie

d’énergie

- La température de Confort est programmée automatiquement (sans fil pilote)

le matin de 4h à 8h. En dehors de cette plage horaire, la température redescend
automatiquement en mode économique.

23%

d’économie

d’énergie

*

*

- La température de Confort est programmée automatiquement (sans fil pilote)

le soir de 16h à 20h. En dehors de cette plage horaire, la température redescend
automatiquement en mode économique.

- La température de Confort est programmée automatiquement (sans fil pilote)

le matin de 4h à 8h et le soir de 16h à 20h. En dehors de cette plage horaire,
la température redescend automatiquement en mode économique.

Sélection du mode CONFORT ou du mode Fil Pilote

Sélection du mode CONFORT ou du mode Fil Pilote

- Sélectionne le mode Confort en permanence (sans programme
d’économie d’énergie).

- Si l’appareil est raccordé par le fil pilote à un programmateur
externe, ce programmateur peut sélectionner les modes suivants:

- Mode Confort : température de Confort réglée par le bouton de
Réglage de température.

- Mode Confort - 1 : température de Confort moins 1°C.

- Mode Confort - 2 : température de Confort moins 2°C.

- Mode ECO (économique) : température de Confort moins 3,5°C.

- Mode Hors gel : température de régulation de 7°C.

- Mode Arrêt : arrêt de l’appareil.

7

19%

d’économie

d’énergie

SF2EP.1.12

*

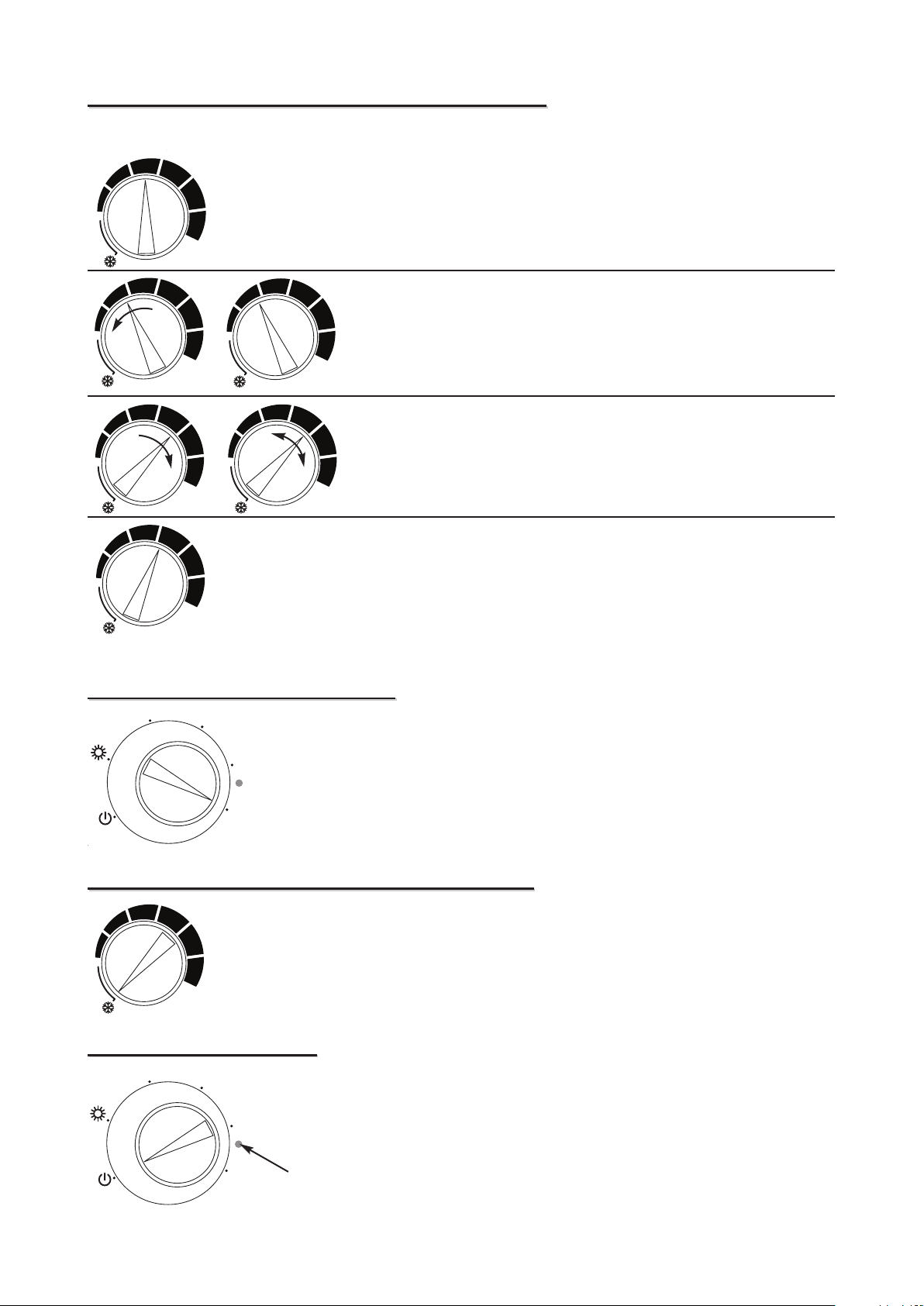

Réglage de la température de CONFORT

R

MATIN

MATIN + SOIR

SOIR

MAX

2h

MATIN

MATIN + SOIR

SOIR

MAX

2h

Réglage de la température de CONFORT

- Ce bouton règle la température de Confort souhaitée comprise entre 15°C et 30°C.

Ce qu’il faut faire :

- Réglez le bouton au milieu : le voyant rouge s’allume quand la tem-

pérature réglée est supérieure à la température ambiante.

- Si la température ambiante de la pièce dépasse la
température souhaitée, diminuez le réglage de tempéra­ture jusqu’à ce que le voyant rouge s’éteigne.

- Attendez au moins une heure que la température
ambiante se stabilise avant d’ajuster le réglage.

- Si la température ambiante n’arrive pas à atteindre la

température souhaitée, augmentez le réglage.

- Attendez au moins une heure que la température

ambiante se stabilise avant d’ajuster le réglage.

- Quand la température de Confort vous convient, repérez une fois

pour toute la position de réglage.

Remarques : la température ambiante atteinte dépend de la position du
bouton de réglage ainsi que du volume et de l’isolation de la pièce.
Le voyant rouge s’allume quand le thermostat active le corps de chauffe.

Sélection du mode MAX 2h

Sélection du mode MAX 2h

- La marche forcée MAX 2h force le réglage de température au
maximum pendant 2 heures.
A la fin des 2 heures de marche forcée, les réglages initiaux (tem­pérature Confort et éventuellement Programme Eco) sont rétablis.

Sélection de la température HORS-GEL

Sélection de la température HORS-GEL

- Sélectionne une température constante de 7°C (bouton tourné complè­tement vers la gauche). Le bouton de sélection de mode ne doit pas être
sur la position ARRET.

Le voyant rouge clignote rapidement à intervalle régulier.

ARRÊT

ARRÊT

de l’appareil

de l’appareil

- L’appareil s’arrête de chauffer et n’est plus pilotable par le Fil
pilote. Utilisez cette position pour des arrêts momentanées (aéra­tion de la salle de bain).

Le voyant rouge reste éteint en permanence.

8

SF2EP.1.12

Mise à l’heure

Mise à l’heure

- La mise à l’heure et le changement d’heure (heure d’été/heure d’hiver) s’effectuent auto­matiquement tous les jours à 20h. Tant qu’il est sous tension, l’appareil reste à l’heure,
même sur la position Arrêt.

Conseil d’utilisation

Conseil d’utilisation

- La température de la pièce ne montera pas plus vite si vous réglez la température au
maximum.

- Attendez quelques heures que la température ambiante de la pièce se stabilise avant
d’ajuster le réglage de température.

- Lorsque vous aérez la pièce, arrêtez l’appareil.

Entretien

Entretien

- Nettoyez l’appareil quand il est froid avec un produit ménager non corrosif ni abrasif.

EN CAS DE PROBLÈMES

4.4.EN CAS DE PROBLÈMES

- L’appareil ne chauffe pas. - Vérifiez que les disjoncteurs de l’installation sont

enclenchés, ou qu’un délesteur n’a pas coupé
l’alimentation (si l’installation en comporte un).

- Sélectionnez le mode CONFORT.

- Augmentez le réglage de température.

- L’appareil chauffe en - Vérifiez que l’appareil n’est pas dans un courant d’air.

permanence. - Diminuez le réglage de température.

- Arrêtez la Marche Forcée.

- La programmation par - Sélectionnez le mode CONFORT.

fil pilote ne marche pas.

- Le voyant clignote - Défaut de la sonde de température (ce défaut interdit

rapidement en continu. la mise en marche du sèche-serviettes).

- La programmation Soir, - Attendez la mise à l’heure quotidienne du thermostat

Matin et Soir ou Du matin (à 20 h si l’appareil est sous tension depuis 17h).
au Soir ne fonctionne pas. - Vérifiez que vous êtes abonné à un opérateur qui

émet les signaux requis (voir ** du paragraphe 5).

SPÉCIFICATIONS TECHNIQUES

5.5.SPÉCIFICATIONS TECHNIQUES

- Technologie sans fluide

- Corps aluminium

- Puissance : 500 W, 600 W, 625 W ou 750 W (selon le modèle)

- Thermostat électronique ECOPILOTE.

- Modes de fonctionnement : Arrêt, Confort (ou Fil Pilote), Hors-gel, Marche forcée 2
heures, Programmes (Soir, Matin, Matin et Soir),

- Fil pilote 2, 4 ou 6 ordres (selon les spécifications du modèle).

- Mise à l’heure automatique par les signaux émis par ERDF**.

9

SF2EP.1.12

- Changement d’horaire été/hiver automatique par les signaux émis par ERDF**.

- 1 sonde de température pour réguler la température ambiante.

- 4 à 6 sondes (selon le modèle) pour réguler la température des barreaux.

- Disjoncteur thermique de sécurité auto-réarmable.

- Alimentation : 230V 50Hz monophasé.

- Classe : II

- Indice de protection : IP24

Ce produit a la conformité européenne CE en étant conforme aux normes NF EN
60335-1, NF EN60335-2-30 et à la directive 2004/108/CEE relative à la limitation des
perturbations radio-électriques.

* : L’économie d’énergie est calculée selon les données de l’ADEME (Agence De
l’Environnement et de la Maîtrise de l’Energie) par rapport à un thermostat en mode
Confort sans programmation.
** : Le fonctionnement du programmateur Ecopilote est tributaire des signaux “Tempo”
émis sur le réseau électrique français par ERDF (anciennement EDF). Ces signaux
sont reçus sur toutes les prises électriques de la maison quelque soit le type d’abon­nement souscrit. Certains réseaux électriques indépendants n’émettent pas ces
signaux. Dans ce cas, la mise à l’heure n’est plus automatique et la programmation
fonctionne seulement par fil pilote.

GARANTIE

6.6.GARANTIE

- Votre appareil est garanti 2 ans contre tout vice de fabrication, à compter de sa date
d'achat. En cas de problème, adressez-vous à votre revendeur.

- La garantie sera prise en compte sur présentation du titre d'achat daté ; elle est stricte­ment limitée à la réparation en usine de la ou des pièces reconnues défectueuses. Les
frais d’installation ne peuvent en aucun cas être remboursés à titre de dommages et
intérêts pour quelque cause que ce soit. Le fabricant ne peut, en particulier, être rendu
responsable des conséquences directes et indirectes des défectuosités tant sur les
personnes que sur les biens.

- La garantie ne peut intervenir si les appareils ont fait l'objet d'un usage anormal et ont
été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été
construits. La garantie ne s'applique pas non plus en cas de détérioration ou accident
provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une
transformation du matériel.

- Indépendamment de la garantie consentie, le vendeur reste tenu des défauts de confor­mité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux arti­cles 1641 à 1648 du code civil.

Spécifications et illustrations non contractuelles susceptibles de modifications sans préavis.

10

SF2EP.1.12
