Page 1
30354 Startlight
Montage- und Betriebsanleitung
Page 2

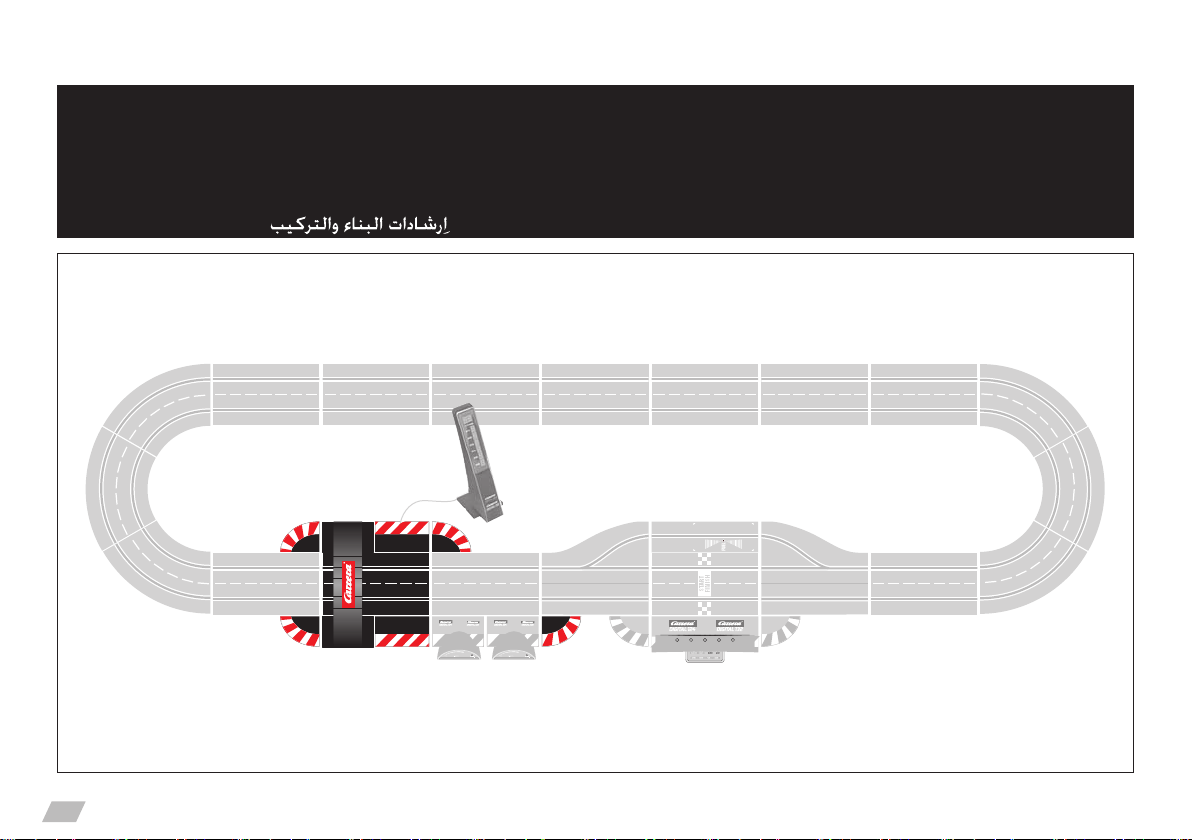

Aufbauvorschlag · Assembly proposal · Suggestion de montage · Propuesta de montaje
Sugestão de montagem · Suggerimento per il montaggio · Opbouwvoorstel · Monteringsförslag
Kokoamisehdotus · Oppbygningsforslag · Felépítési javaslat · Propozycja montażu
Návrh postavenia · Návrh na uspořádání · Предложение за монтаж · Πρόταση σύνδεσης
Propunere de asamblare · Opbygningsforslag · 建造指南 · 組立方法 · 조립방법
· Kurma önerisi · Предложение по монтажу
2
Page 3
InhaltsverzeichnisInhaltsverzeichnis
Sicherheitshinweise 4
Beschreibung 4
Verpackungsinhalt 5
Aufbauanleitung 5
Wartung und Pflege 5
Wichtiger Hinweis 6
Fehlerbeseitigung / Fahrtechnik 6
Technische Daten 6
Willkommen
Herzlich Willkommen im Team Carrera!
Die Bedienungsanleitung enthält wichtige Informationen zum Aufbau und Bedienung Ihres Carrera DIGITAL 124/132 Startlights.
Lesen Sie bitte diese sorgfältig durch und bewahren Sie sie anschließend auf.
Bei Fragen wenden Sie sich bitte an einen Fachhändler oder die
Carrera Service Hotline +49 911 7099 -145 oder besuchen unsere
Webseiten: carrera-toys.com · carreraclub.com
Bitte überprüfen Sie den Inhalt auf Vollständigkeit und eventuelle
Transportschä den. Die Verpackung enthält wichtige Informationen
und sollte ebenfalls aufbewahrt werden.
Wir wünschen Ihnen viel Spaß mit Ihrem neuen
Carrera DIGITAL 124/132 Startlight.
Sicherheitshinweise
• ACHTUNG! Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr wegen verschluckbarer Kleinteile. Achtung: Funktionsbedingte Klemmgefahr.
4
• ACHTUNG!
Dieses Spielzeug enthält Magnete oder magnetische Bestandteile.
Magnete, die im menschlichen Körper einander oder einen metallischen Gegenstand anziehen, können schwere oder tödliche Verletzungen verursachen. Ziehen Sie sofort einen Arzt zu Rate, wenn
Magnete verschluckt oder eingeatmet wurden.
• Der Transformator ist kein Spielzeug! Die Anschlüsse des Trafos
nicht kurzschließen! Hinweis an die Eltern: Den Trafo regelmäßig
auf Schäden an der Leitung, am Stecker oder am Gehäuse untersuchen. Spielzeug nur mit empfohlenen Transformatoren betreiben!
Bei einem Schaden darf der Transformator nicht mehr verwendet
werden! Die Rennbahn nur mit einem Transformator betreiben!
Bei längeren Spielpausen wird empfohlen den Transformator vom
Stromnetz zu trennen. Gehäuse von Trafo und Geschwindigkeitsreglern nicht öffnen!
Hinweis an die Eltern:
Transformatoren und Netzgeräte für Spielzeuge sind nicht dazu
geeignet, als Spielzeuge benutzt zu werden. Die Benutzung dieser
Produkte muss unter ständiger Überwachung der Eltern erfolgen.
• Die Bahn und Fahrzeuge sind regel mäßig auf Schäden an Leitungen, Steckern und Gehäusen zu überprüfen! Defekte Teile auswechseln.
• Die Autorennbahn ist nicht für den Betrieb im Freien oder in Nassräumen geeignet! Flüssigkeiten fernhalten.
• Keine Metallteile auf die Bahn legen, um Kurzschlüsse zu vermeiden. Die Bahn nicht in unmittelbarer Nähe empfindlicher Gegenstände aufstellen, da aus der Piste geschleuderte Fahrzeuge
Beschädigungen verursachen können.
• Vor der Reinigung den Netzstecker ziehen! Für die Reinigung ein
feuchtes Tuch benutzen, keine Lösungsmittel oder Chemikalien. Bei
Nichtgebrauch die Bahn staubgeschützt und trocken aufbewahren,
am besten im Originalkarton.
• Autorennbahn nicht in Gesichts- oder Augenhöhe betreiben, da
Verletzungsgefahr durch herausschleudernde Fahrzeuge besteht.
Hinweis:
Das Fahrzeug darf erst im komplett zusammengebauten Zustand
wieder in Betrieb genommen werden. Der Zusammenbau darf nur
von Erwachsenen vorgenommen werden.
Beschreibung
Das Startlight signalisiert die Ampelphase beim Start eines Rennens. Dabei gehen nacheinander die 5 LED-Reihen an und bei
Freigabe des Rennstarts aus.
Fehlstart: Wird während der Startampelphase der Handregler eines
Fahrzeuges betätigt, so wird dies als Fehlstart gewertet. Das Fahrzeug, das den Fehlstart verursacht hat, fährt kurz an und die LED
des betreffenden Fahrzeuges/Handreglers blinkt. Das Rennen wird
nicht freigeben und muss neu gestartet werden.
Das Startlight wird mit der mitgelieferten Adapter Unit in die Bahn
integriert. Ein Betrieb des Startlight ist nur in Verbindung mit der
Control Unit 30352 möglich.
Der Carrera-Schriftzug auf der Oberseite des Startlights leuchtet
sobald die Bahn in Betrieb ist.
Der volle Funktionsumfang ist nur in Verbindung mit der Control Unit (30352) gewährleistet. Für die genaue Handhabung
lesen Sie bitte die Anleitung der Control Unit (30352).
Page 4

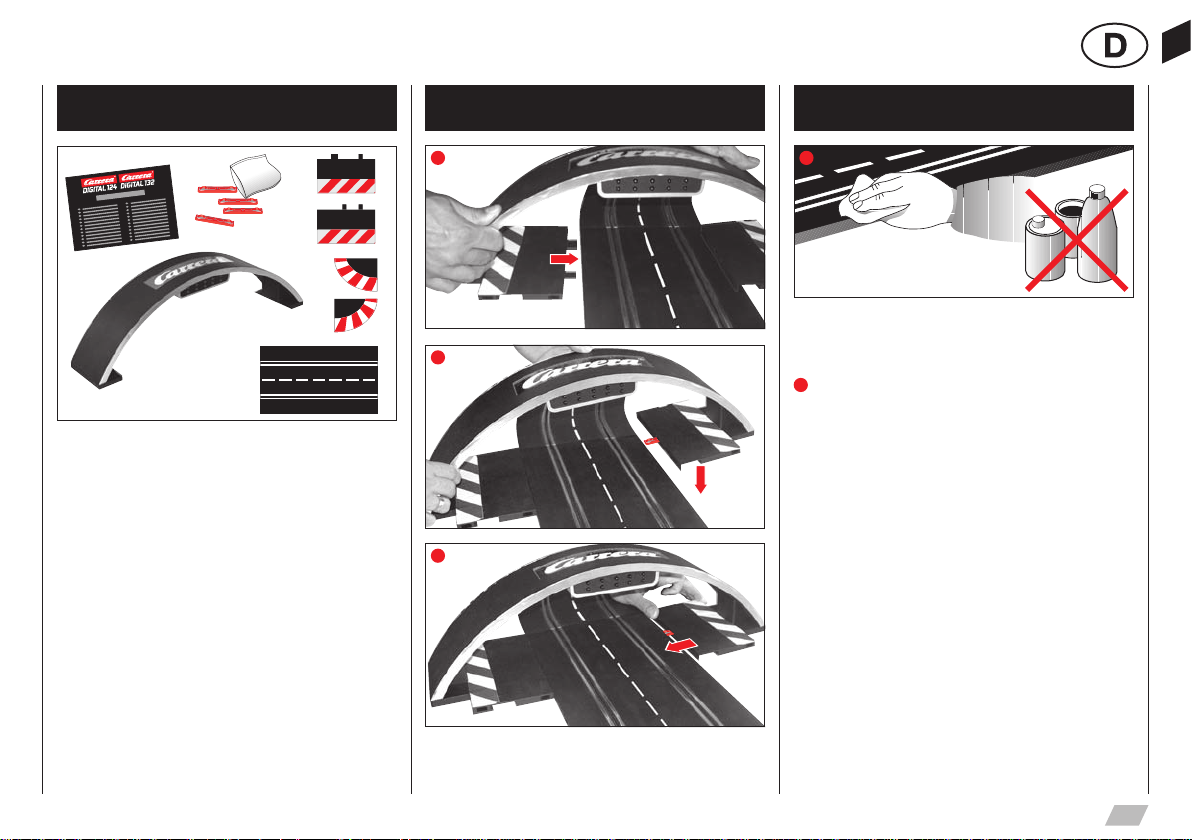

Verpackungsinhalt
Aufbauanleitung
Wartung und Pflege
1x
1x
1 Startlight
1 Adapter Unit
1 Randstreifenanschlussstück
1 Randstreifenausgleichsstück
4 Abschlussstücke
12 Bahnstückverriegelungen
Bedienungsanleitung
12x 1x
1
1x
2x
2x
2
1x
3
1
Um eine einwandfreie Funktion der Autorennbahn zu gewährleisten,
sollten alle Teile der Rennbahn regelmäßig gereinigt werden. Vor
der Reinigung den Netzstecker ziehen.
1
Rennstrecke: Fahrbahnoberfläche und Spurrillen mit einem tro-
ckenen Lappen sauberhalten. Keine Lösungsmittel oder Chemikalien zur Reinigung verwenden. Bei Nichtgebrauch die Bahn staubgeschützt und trocken aufbewahren, am besten im Originalkarton.
Das Startlight wird an entsprechender Stelle an der Adapter Unit
angeschlossen, diese kann an einer beliebigen Stelle des Bahnlayouts platziert werden.
5
Page 5

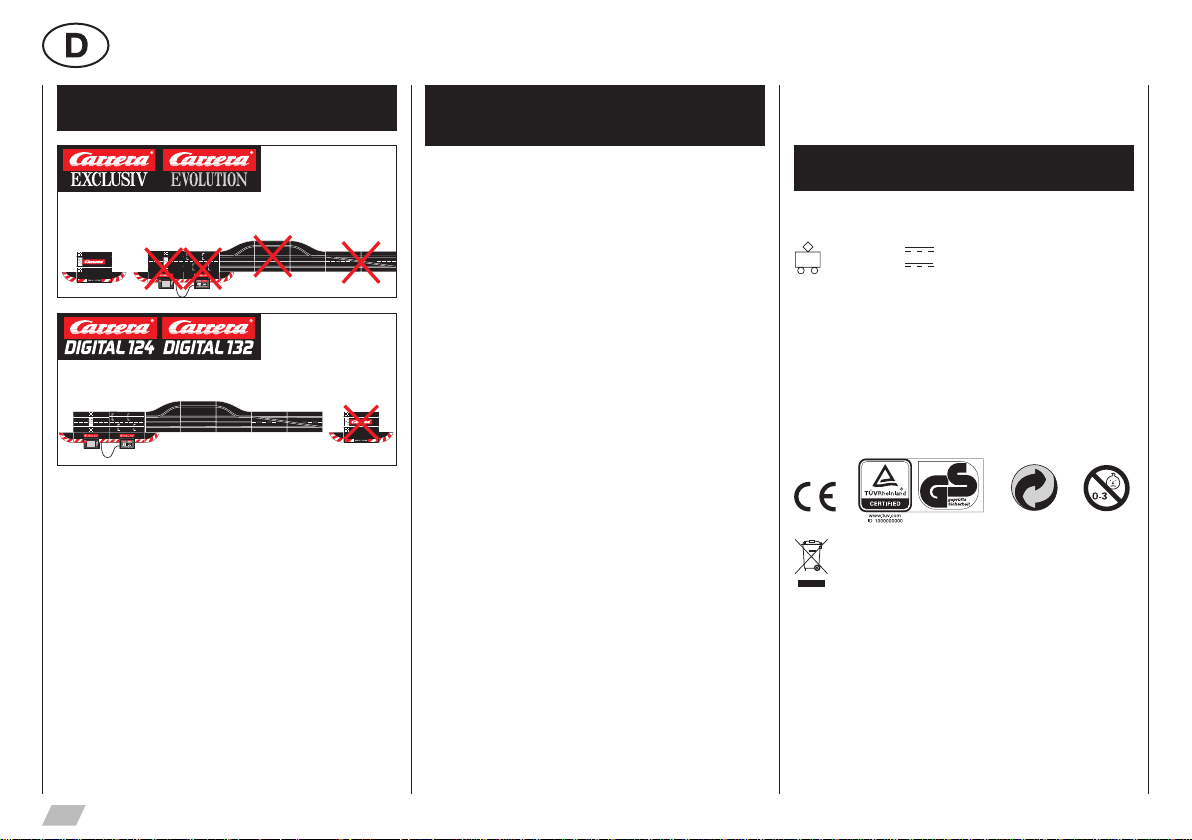

Wichtiger Hinweis
ExCLUSIV
EVOLUTION
Carrera DIGITAL 124/132
Bitte beachten Sie, dass es sich bei Exclusiv/Evolution (analoges
System) und Carrera DIGITAL 124/132 (digitales System) um zwei
separate und komplett eigenständige Systeme handelt. Wir weisen
ausdrücklich darauf hin, beide Systeme beim Aufbau der Bahn zu
trennen, d.h. es darf sich keine Anschlussschiene von Exclusiv/
Evolution mit der Anschlussschiene inkl. Black Box von Carrera
DIGITAL 124/132 in einer Strecke befinden. Auch dann nicht, wenn
nur eine der beiden Anschlussschienen (Exclusiv/Evolution Anschlussschiene oder Carrera DIGITAL 124/132 Anschlussschiene
inkl. Black Box) an die Stromversorgung angeschlossen ist.
Desweiteren dürfen auch alle weiteren Komponenten von Carrera
DIGITAL 124/132 (Weichen, Elektronischer Rundenzähler, Pit Stop)
nicht in eine Exclusiv/Evolution Bahn eingebaut werden, d.h. analog
bespielt werden. Bei Nichtbeachtung obiger Angaben ist es nicht
auszuschließen, dass die Carrera DIGITAL 124/132 Komponenten
zerstört werden. In diesem Fall kann kein Garantieanspruch geltend
gemacht werden.
Carrera DIGITAL 124/132
ExCLUSIV
EVOLUTION
Fehlerbeseitigung
Fahrtechnik
Fehlerbeseitigung:
Bei Störungen überprüfen Sie bitte folgendes:
• Sind die Stromanschlüsse korrekt?
• Transformator und Handregler korrekt angeschlossen?
• Sind die Bahnverbindungen einwandfrei?
• Sind die Rennbahn und Spurrillen sauber und frei von Fremdkörpern?
• Sind die Schleifer in Ordnung und haben Kontakt zur Stromführungsschiene?
• Sind die Fahrzeuge korrekt auf den entsprechenden Handregler
codiert?
• Bei elektrischem Kurzschluss wird die Stromzufuhr der Bahn automatisch für ca. 5 Sekunden abgeschaltet und durch akustische und
optische Signale angezeigt.
• Stehen die Fahrzeuge in Fahrtrichtung auf der Bahn? Bei Nichtfunktion Fahrtrichtungsschalter auf der Fahrzeugunterseite umschalten.
Hinweis:
Im Spielbetrieb können sich Fahrzeugkleinteile, wie Spoiler oder
Spiegel, welche aufgrund der Originaltreue so nachgebildet werden
müssen, eventuell lösen oder brechen. Um dies zu vermeiden, haben Sie die Möglichkeit, diese durch Entfernen vor dem Spielbetrieb
zu schützen.
Fahrtechnik:
• Auf den Geraden kann schnell gefahren, vor der Kurve sollte abgebremst, am Kurvenausgang kann wieder beschleunigt werden.
• Fahrzeuge nicht bei laufendem Motor festhalten oder blockieren,
dadurch kann es zu Überhitzung und Motorschäden kommen.
Hinweis: Beim Einsatz auf Schienensystemen, die nicht von
Carrera hergestellt sind, muss der bestehende Leitkiel durch den
Spezialleitkiel (#85309) ersetzt werden. Leichte Fahrgeräusche
beim Einsatz der Carrera Überfahrt (#20587) oder Steilkurve 1/30°
(#20574) sind durch die maßstäbliche Originalität bedingt und für
den einwandfreien Spielbetrieb unerheblich.
Alle Carrera Ersatzteile im Web Shop erhältlich:
carrera-toys.com
Lieferung erfolgt ausschließlich nach Deutschland, Österreich,
Niederlande, Belgien und Luxemburg.
Technische Daten
Ausgangsspannung · Spielzeugtransformator
18 V
14,8 V 51,8 VA (Carrera DIGITAL 132)
Strommodi
1.) Spielbetrieb = Fahrzeuge werden über Handregler betätigt
2.) Ruhebetrieb = Handregler werden nicht betätigt, kein Spiel
3.) Stand-by Betrieb = nach ca. 20 Minuten Ruhebetrieb schaltet die
Anschlussschiene in den Stand-by Modus.
Die mittlere LED blinkt in langen Abständen.
STROMVERBRAUCH < 1 Watt/1W
Durch Betätigung des Handreglers wird der Stand-by Modus
beendet, die Bahn befindet sich wieder im Ruhebetrieb.
4.) Aus-Zustand = Netzgerät vom Stromnetz getrennt
Dieses Produkt ist mit dem Symbol für die selektive Entsorgung von
elektrischer Ausrüstung versehen (WEEE). Das heißt, dass dieses
Produkt der EU Direktive 2002/96/EC entsprechend entsorgt werden muss, um die entstehenden Umweltschäden zu minimieren.
Weitere Informationen erhalten Sie bei Ihrer lokalen oder regionalen
Behörde.
Aus diesem selektiven Entsorgungsprozess ausgeschlossene elektronische Produkte stellen wegen der Präsenz gefährlicher Substanzen eine Gefahr für die Umwelt und die Gesundheit dar.
54 VA (Carrera DIGITAL 124)
6
Page 6
Stadlbauer Marketing + Vertrieb GmbH · Rennbahn Allee 1 · 5412 Puch / Salzburg · Austria
carrera-toys.com·carreraclub.com
7.80.12.17.00 · 01/ 2013
