Page 1
5650-7069C
RH 688
取扱説明書
はじめに
このたびは、カ−メイトウィンターキャリアINNORH688をお買い上げいただきまし
てありがとうございます。
この取扱説明書は、お客様に本品を安全に正しくお使いいただくためのもので
す。本品をお使いになる前には必ず本書をよくお読みください。本品はクルマ
のル−フにスノ−ボ−ド/スキ−/ストックを積載するためのキャリアです。お
読みになった後は、本品をお使いになる方がいつでも読むことができるところ
に大切に保管しておいてください。
本品をゆずられる場合は、次に使用される方のために本書も併せてお渡しください。
また、本書をお読みになられた上で、ご不明な点がございましたら、本書記載のサー
ビスセンターにお問合せください。
目 次
はじめに……………………………… 1
安全にお使いいただくために
本書に記載する記号について…… 2
必ず守ってください……………… 2
部品内容を確認する……………… 8
使用工具を準備する……………… 8
取付方法………………………………… 9
キャリアの取付準備をする…………… 9
キャリアの取付位置を決める
キャリアの幅調整をする…………………11
フレームモールを取付ける………………12
キャリアを車両に固定する……………12
キャリア取付後の確認…………………14
…………… 9
使用方法…………………………………15
積載する…………………………………15
走行する…………………………………19
…… 2
キャリアを取外す………………………20
キャリアを再装着する…………………20
日常のお手入れ………………………21
保管方法…………………………………22
純正補修パーツのご案内………23
お問合せ先……………………………24
1
Page 2
安全にお使いいただくために
本書に記載する記号について
本書では、特に重要な事項や知っておいていただきたいことを、記号を用いて説明して
おります。それぞれの記号とその内容は次のとおりです。
警告事項を守らないと、死亡や重傷に至る重大な事故を起こすおそ
れがあります。
注意事項を守らないと、ケガを負ったり、製品･車両･積載物が損傷する
おそれがあります。
本品を使用する上で、知っておいていただきたいことについて説明
します。
必ず守ってください
本品を安全に正しくお使いいただくために、次のことがらを必ず守ってください。
警告
取付上および使用上の警告
走行前に必ず積載物を載せて前後キャリア合せて12ヶ所のビスやボルトにユルミが
ないか確認し、ユルミがある場合は、増し締めしてください。
ビスやボルトにユルミがあると、走行時の風圧・振動によりキャリアや積載物が脱落し、後
続車や人を事故に巻込むおそれがあります。
2
Page 3

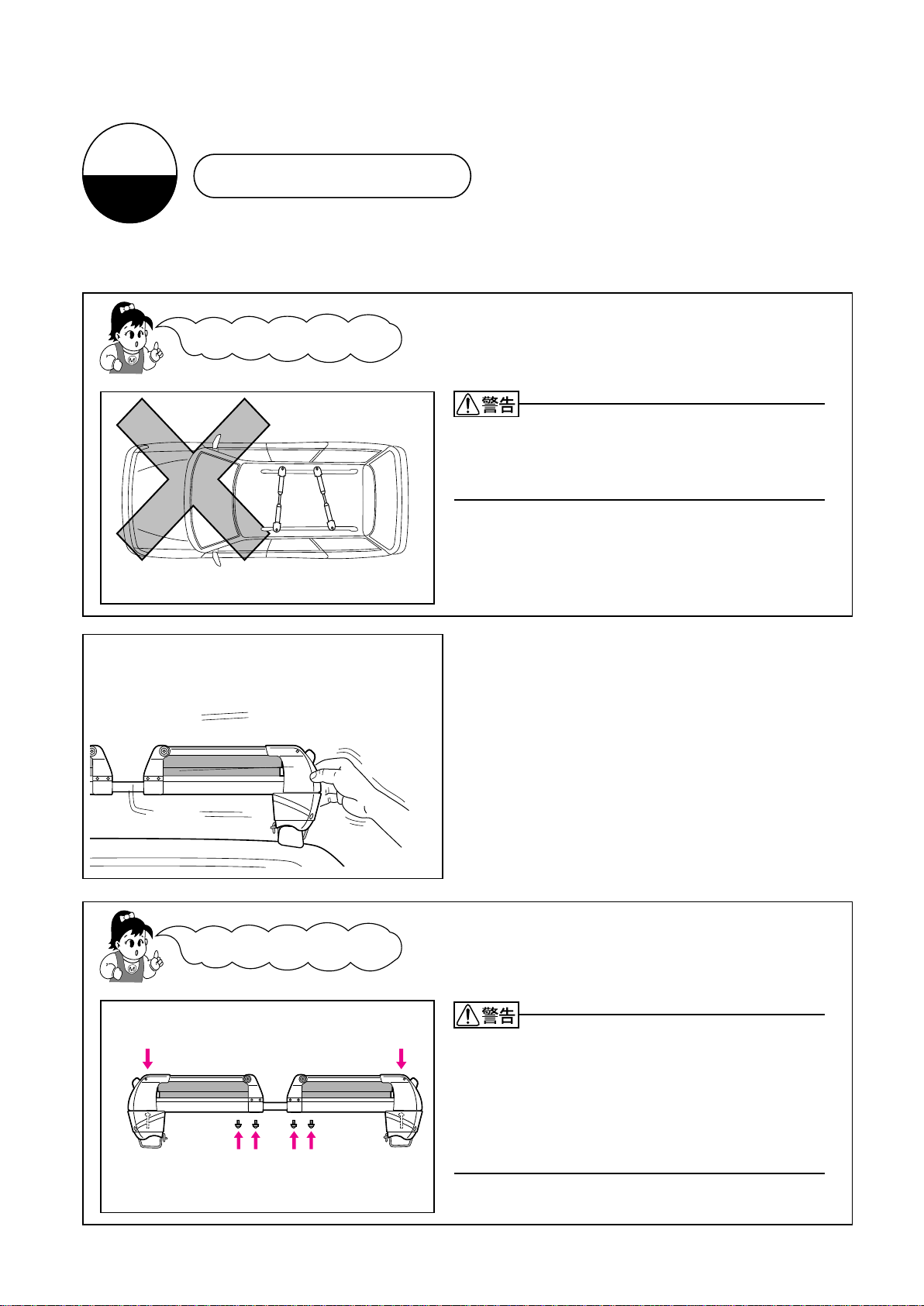

取付上の警告
車種別適合表
警告
キャリアは、必ず車両の進行方向に対し
て直角に取付けてください。
キャリアをゆがんだ状態で取付けると、走行
時の風圧・振動によりキャリアが脱落し、後
続車や人を事故に巻込むおそれがあります。
店頭の車種別適合表をよく読み、車両に
取付可能か確認してください。また、ル
−フレ−ル以外には取付けないでくださ
い。
50cm〜100cmの範囲内
適合しない車両にキャリアの取付けを行うと、
固定力不足によりキャリアが脱落し、後続車
や人を事故に巻込むおそれがあります。
キャリアの前後間隔は、必ず50cm〜100cm
の範囲内にしてください。
キャリアの前後間隔が適正範囲をはずれた状
態で取付けると、キャリアに無理な力がかか
ることによりキャリアが脱落し、後続車や人
を事故に巻込むおそれがあります。
キャリアは改造しないでください。
キャリアに穴を開けたり、曲げたりする改造
を施すと、キャリアの強度が低下することに
よりキャリアが脱落し、後続車や人を事故に
巻込むおそれがあります。
3
Page 4
警告

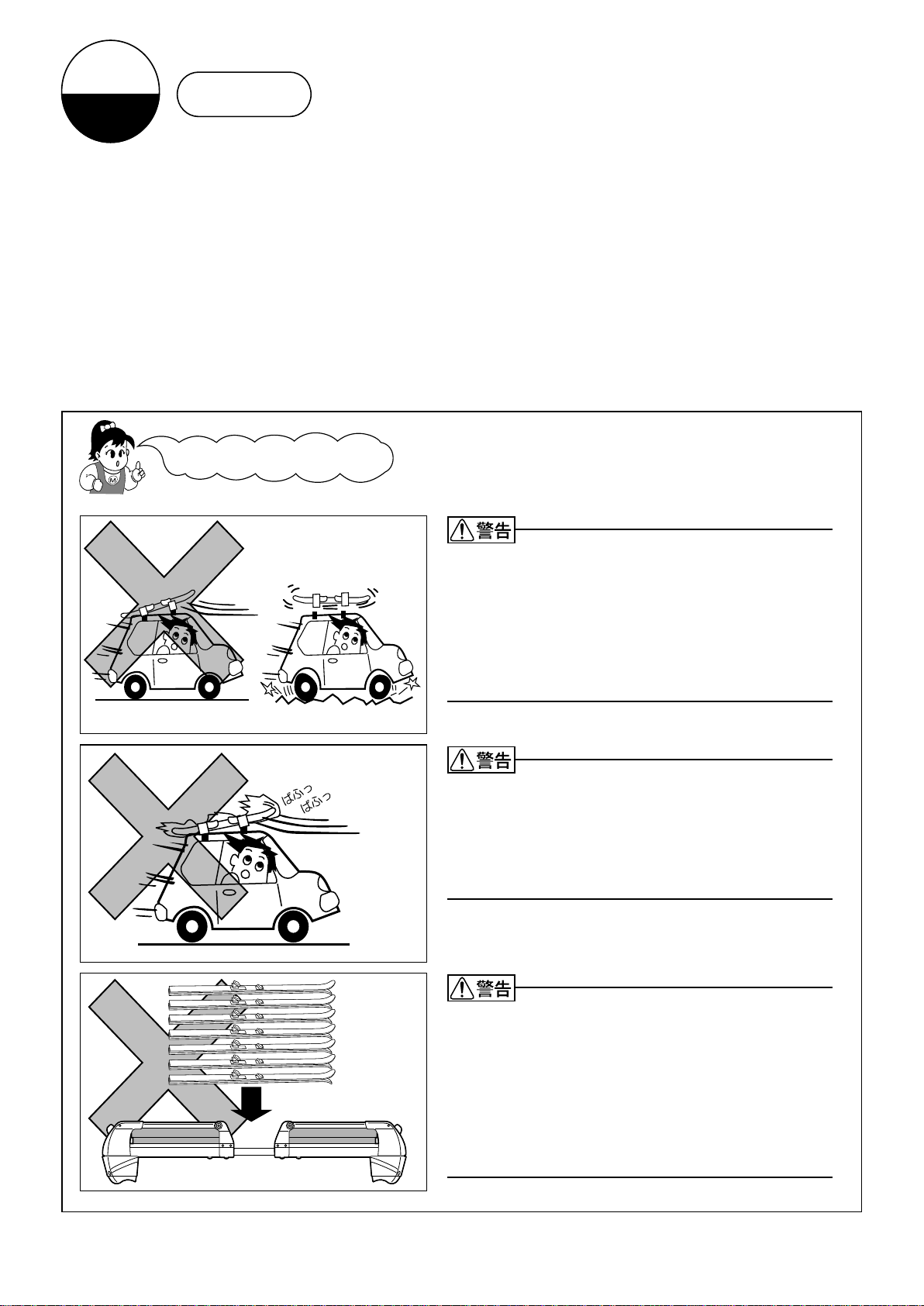

使用上の警告
スキー、ストック、スノ−ボ−ド以外のものを積載しないでください。また下記表
の最大積載量を超えた積載はしないでください。
定められた積載物以外の物を積載したり、定められた積載量を超えた積載をすると、キャリアに
無理な力がかかることによりキャリアが脱落し、後続車や人を事故に巻込むおそれがあります。
スキーのみ
スキー＋ストック
スノーボードのみ
スノーボード
＋スキー
※車種により、ルーフレールの強度が弱いため積載台数に制限がある場合があります。
店頭の車種別適合表でご確認ください。
6セット※1
各4セット※1
4台※2
ボード2※2
＋スキー3
積載時必ず80ｋｍ/h以下の速度で走行してく
ださい。さらに、強風時や悪路では充分速度
をおとして走行してください。
80km/h以上の速度で連続高速走行や強風時の連続走
行、悪路走行をすると、ビスやボルトのユルミによ
りキャリアが脱落し後続車や人を事故に巻込むおそ
れがあります。
トンネル出口や橋の上などで、強い横風
をうけた場合、周りの安全を必ず確認し
て、安全な場所でキャリアのビスやボル
トのユルミによるガタツキ等異常がない
か確認してください。
※1
※１カービングスキー等、スキー板の
幅により積載台数が少なくなる
場合があります。
※２スノーボードの積載台数は、車種
・バインディングの大きさにより
少なくなる場合があります。
強い横風をうけそのまま走行を続けると、ビ
スやボルトのユルミによりキャリアが脱落
し、後続車や人を事故に巻込むおそれがあり
ます。
積載時には、スキーケ−スやスノーボ−
ドケース、保護用ビニ−ル袋を使用しな
いでください。
走行時の風圧によりキャリアが脱落し、後続
車や人を事故に巻込むおそれがあります。
4
Page 5
使用上の警告
警告
スキ−は必ず合せて積載してください。
スキーを合せずに積載すると、確実な固定が
できずにスキーが脱落し、後続車や人を事故
に巻込むおそれがあります。
スキ−、ストック、スノ−ボ−ドを積載す
る前に、必ず確認手順（P16参照）を行い、
適合しない場合はキャリアに積載しないで
ください。
子供用などの短いスキーや短いスノ−ボ−ド
を積載すると、走行中に前後キャリアの間か
ら抜けて、スキーやスノ−ボ−ドが脱落し、
後続車や人を事故に巻込むおそれがありま
す。
スキー、ストック、スノ−ボ−ドを積載
する時は、必ず正しい積載方法（P17〜18
参照）をまもって積載してください。
スキーやスノ−ボ−ドを誤った方法で積載す
ると、走行中、スキー、スノ−ボ−ドやキャ
リアに無理な力がかかりスキー、スノ−ボ−
ドやキャリアが脱落し、後続車や人を事故に
巻込むおそれがあります。
積載する時は、必ずクランプア−ムを確
実に閉じてキ−をロックしてください。
キ−をロックしないと、何らかの外部の力が
クランプア−ムのボタンに加わった場合、ク
ランプアームが開き積載物が脱落し、後続車
や人を事故に巻込むおそれがあります。
5
Page 6
使用上の注意
スキー
注意
急発進、急ハンドル、急ブレ−キはなる
べく避けてください。また、やむを得ず
無理な走行をした場合は必ずキャリアの
取付状態を確認してください。
積載時に、急発進、急ハンドル、急ブレ−キ
をすると、キャリアの取付位置がずれて車両
や製品が損傷するおそれがあります。
本品には、キャリアで保持する部分のス
キーの厚みが2枚合わせて43mmを超えるも
のは積載しないでください。
スキー板を2枚合わせた状態で43mm以下
スノーボード
スノーボードを2台合わせた状態で40mm以下
キャリアで保持する部分のスキーの厚みが2枚
合わせて43mmを超えると、キャリアが損傷す
るおそれがあります。
本品には、キャリアで保持する部分のス
ノ−ボ−ドの厚みが2台合わせて40mm、幅
が290mmを超えるものは積載しないでくだ
さい。
キャリアで保持する部分のスノ−ボ−ドの厚
みが2台合わせて40mm、幅が290mmを超える
と、キャリアが損傷するおそれがあります。
走行後はキャリアを外し、再装着の際に
はキャリアのベ−ス部やフックとル−フ
レ−ルの汚れを落としてください。
連続使用すると、キャリアのフックとル−フ
レ−ルの間に細かい砂やホコリ等が入りル−
フレ−ルに傷が付くおそれがあります。
6
Page 7
使用上の注意
注意
リアゲ−トやトランクをスキーやスノー
ボードに当てないでください。万一、当
てた場合は必ずキャリアの取付状態を確
認してください。
リアゲ−トやトランクを開ける時に、リアゲ
−トやトランクがスキーやスノ−ボ−ドに当
たると、キャリアや車両が損傷するおそれが
あります。
洗車機にかける時は、キャリアを外して
ください。誤って、キャリアを取付けた
ままで洗車機にかけた場合は、必ずキャ
リアの取付状態を確認してください。
ベルト等で
締め付ける。
スノーボード
バインディング
キャリアを取付けたまま洗車機にかけると、
キャリアや車両が損傷するおそれがありま
す。
スノ−ボ−ドのバインディングやリ−シ
ュコ−ドがルーフやル−フレ−ルに当た
る場合はベルト等で固定をしてから、積
載してください。
走行中にスノ−ボ−ドのバインディングやリ
−シュコ−ドがル−フやル−フレ−ルに当た
っているとル−フやル−フレ−ルに傷がつく
おそれがあります。
7
Page 8

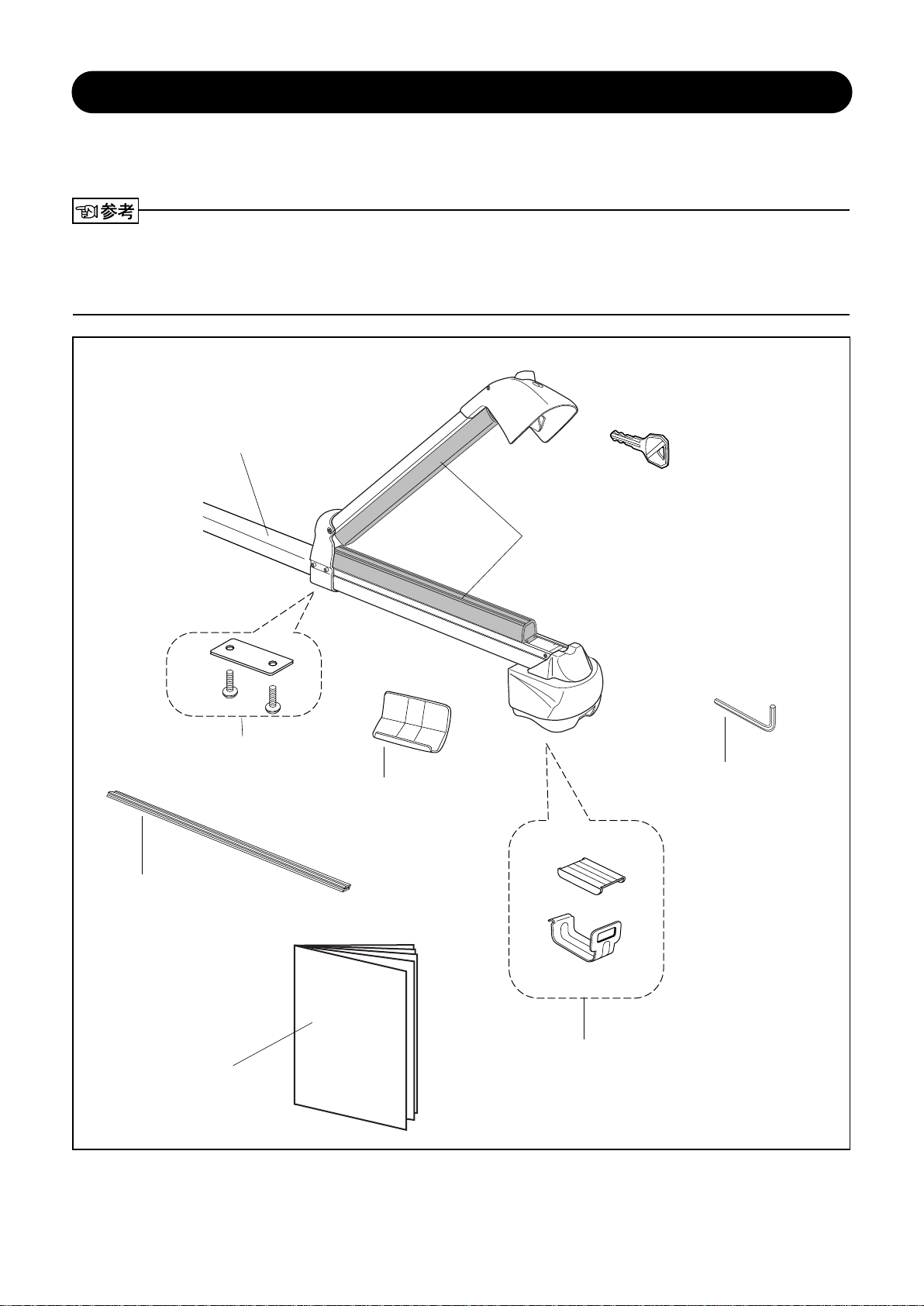

部品内容を確認する
本品には、次の部品が入っています。内
容が正しいかどうか確認してください。
万一、不足部品がありましたら、本書記
載のサービスセンターにお問合せくださ
い。
Žæˆµ•à–¾•‘
No. 数量
4
7
1
2
3
6
5
1
2
3
4
5
6
7
キャリア本体
フック
スペ−サ−
フレ−ムモ−ル
キ−
六角レンチ
取扱説明書
部品
2
4個
4個
1本
2個
1本
1部
使用工具を準備する
本品の取付けには、次の工具が必要ですので
準備してください。
使用工具 数量
六角レンチ（本品付属品）
ハサミ
鉛筆
ビニ−ルテ−プ
メジャ−（ものさし）
8
1本
1個
1本
10〜15cm
1個
Page 9

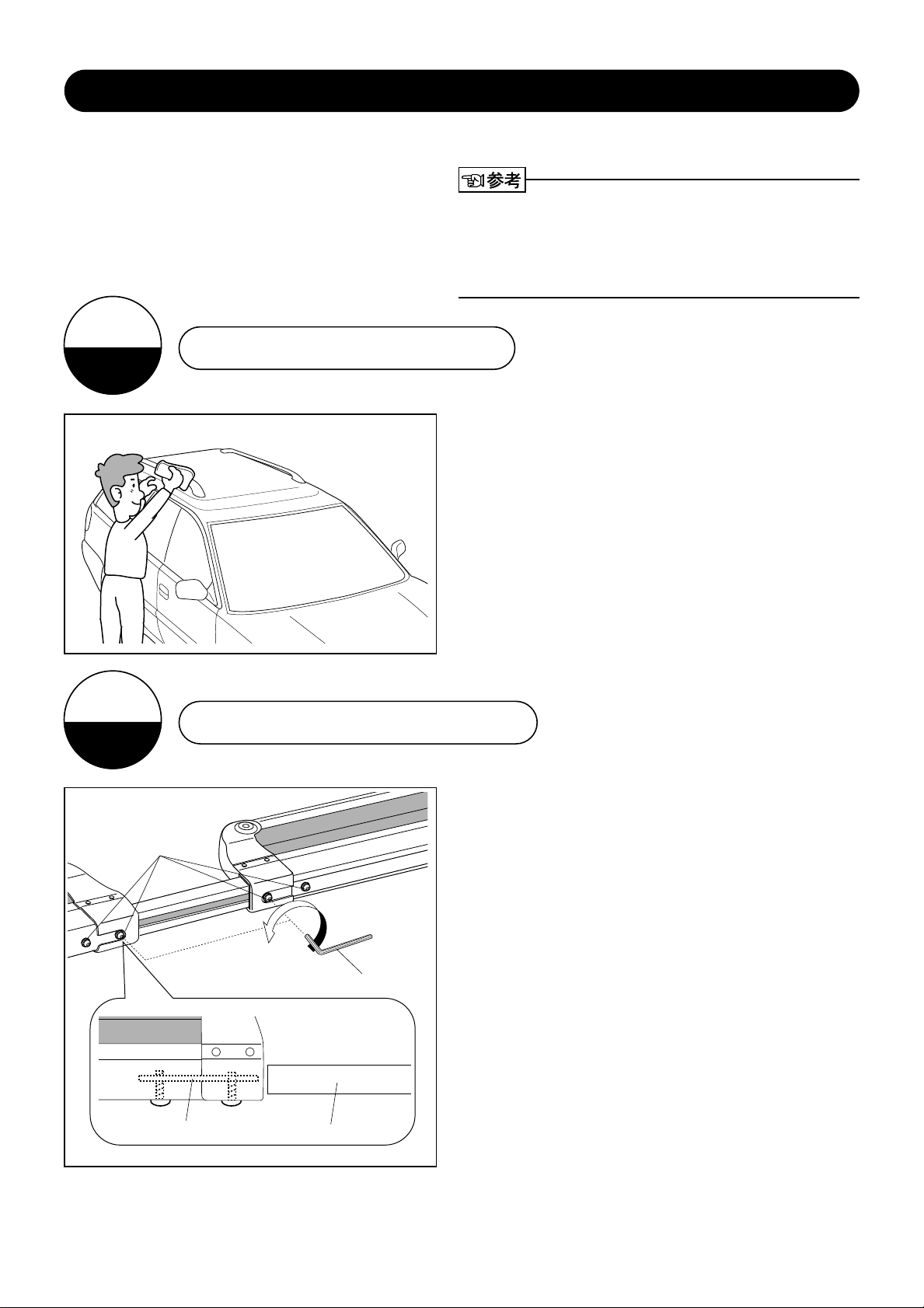

取付方法
本品の取付けは、以下に示す取付作業の順に行います。
キャリアを取付けると車体とキャリアの
接触する部分に多少の取付跡が付きます
のでご了承ください。
取付
キャリアの取付準備をする
1
車両のル−フレ−ルの汚れをきれい
に落とす。
1
取付
2
幅固定ボルト
キャリアの取付位置を決める
六角レンチでナットプレ−トが外れ
1
六角レンチ
フレームナットプレート
ない程度に幅固定ボルトをゆるめる。
9
Page 10

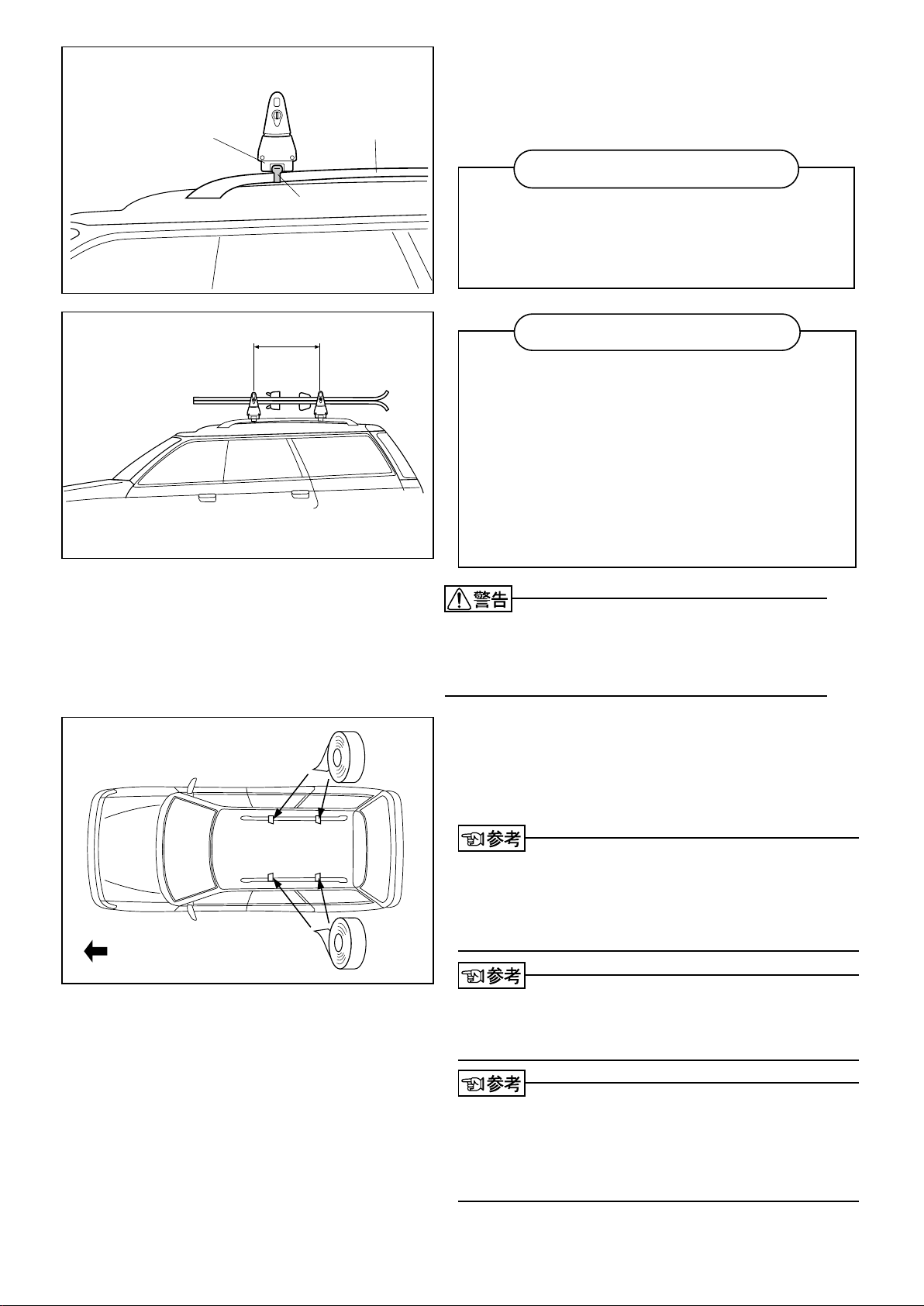

前後のキャリアのベース部を車両の
ベース部
50cm〜100cm
フック
の範囲内
ルーフレール
2
ル−フレ−ルの上に載せて、次の全
ての条件に合致する位置を決める。
前部キャリア取付位置の条件
○キャリアのベ−ス部が載るル−フレ−ル
部およびフックが掛かるル−フレ−ル部
に曲がりがないこと。
後部キャリア取付位置の条件
○キャリアのベ−ス部が載るル−フレ−ル
部およびフックが掛かるル−フレ−ル部
に曲がりがないこと。
○積載するスキーやスノ−ボ−ドに合わせ
て、後部キャリアは前部キャリアから
50cm〜100cm（センタ−間の長さ）の
間でスキ−、スノ−ボ−ドが抜け落ちな
い位置に取付けること。
前側
キャリアの前後間隔は、必ず50cm〜
100cmの範囲内にしてください。
前後の位置決めが出来たら、ビニ−
3
ルテ−プでキャリアのベ−ス部が載
る位置を左右のル−フレ−ルの同じ
位置にマ−クする。
ビニ−ルテ−プは位置決め終了後はがし
てください。そのまま放置するとノリが
車両側に残り、汚れます。
前後の位置決めは、メジャー（ものさし）を
使用すると便利です。
ル−フレ−ルの傷付き防止のために、ベース
の載る部分に別売のベースシート（IN‑101）を
使用することをおすすめします。
10
Page 11
取付
3

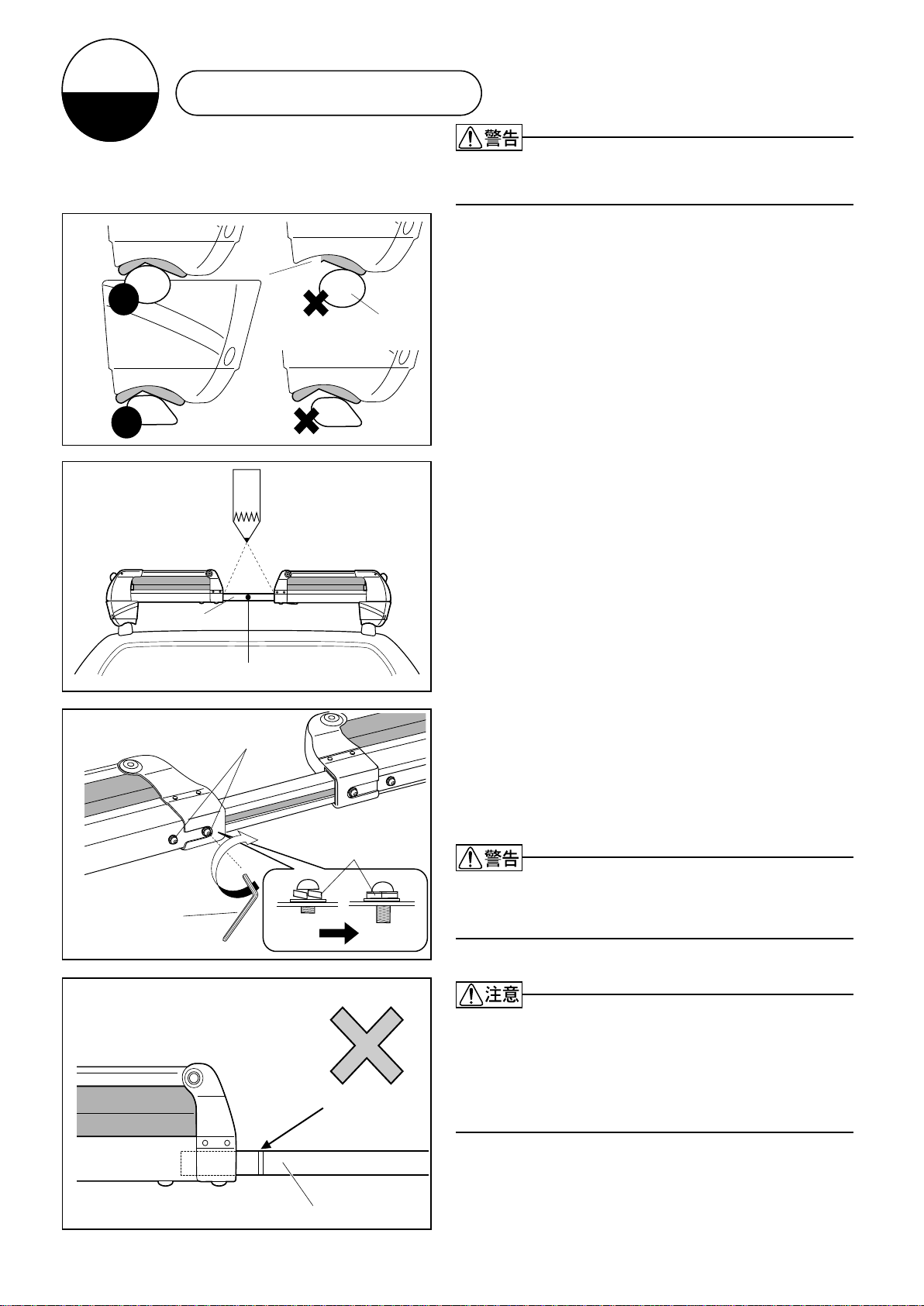

キャリアの幅調整をする
前後のキャリアとも幅調整が必要です。
ベース部
ルーフレール
断面
1
キャリアのベ−ス部がル−フレ−ル
の取付位置に載るようにフレ−ムを
動かし幅調整をする。
フレ−ムのセンタ−マ−クが中央に
フレーム
六角レンチ
センターマーク
幅固定ボルト
スプリングワッシャ
2
なるように調整し、鉛筆でフレーム
の位置をマークする。
キャリアを車両から取外す。
3
鉛筆でマークした位置にフレームを
4
合せ、六角レンチで幅固定ボルトを
スプリングワッシャが平らになるま
で締め込む。その上で、さらに固く
なるまで締め込む。
ボルトにユルミがないように確実に締め
てください。
サイドライン
フレーム
フレームの左右には、端から約8cmの位置
にサイドラインが入っています。幅調整
の終了後、サイドラインが見えないこと
を確認してください。
11
Page 12
取付
4

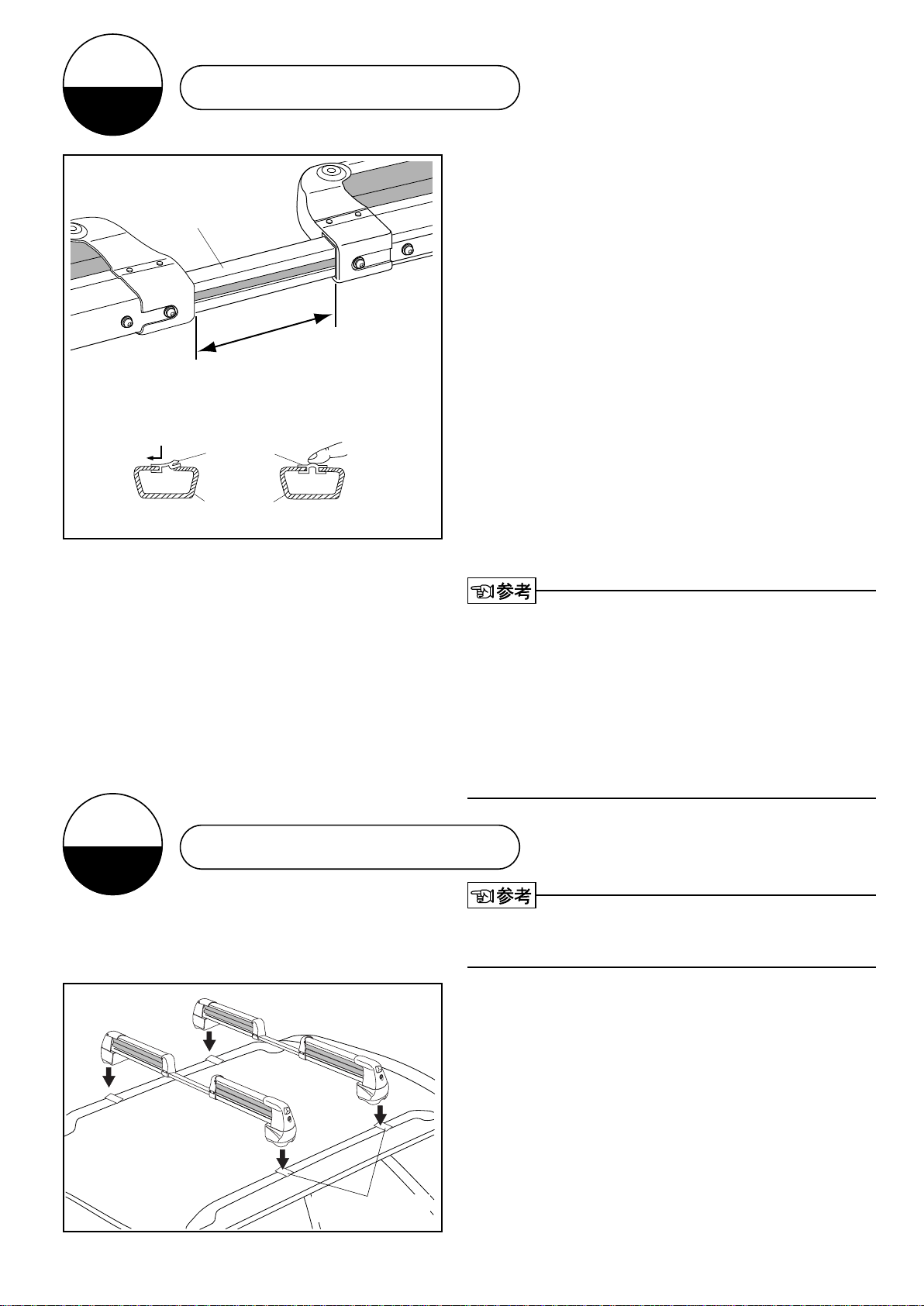

フレームモールを取付ける
フレ−ム裏側のミゾの長さに合わせ
フレーム
1.差し込む
1
この長さに合わせてフレームモールを切る
2.指で押し込む 3.押しならす
フレームモール
フレーム断面
てフレ−ムモ−ルを切る。
フレ−ムモ−ルの片側をフレ−ムに
2
差込みながら、反対側を指で押し込
む。押し込んだ後に、指で押しなら
して平らにする。
フレ−ムモ−ルは前後のキャリアとも取
取付
5
付けてください。
フレ−ム裏側のミゾを全てふさがないと
フレ−ム裏側のミゾから風切り音が生じ
ます。必ず、隙間がないようにフレ−ム
モ−ルでふさいでください。
キャリアを車両に固定する
前後のキャリアとも固定作業が必要です。
キャリアを車両のル−フレ−ルに載
せ、マ−クした取付位置に合わせる。
1
マークした取付位置
12
Page 13

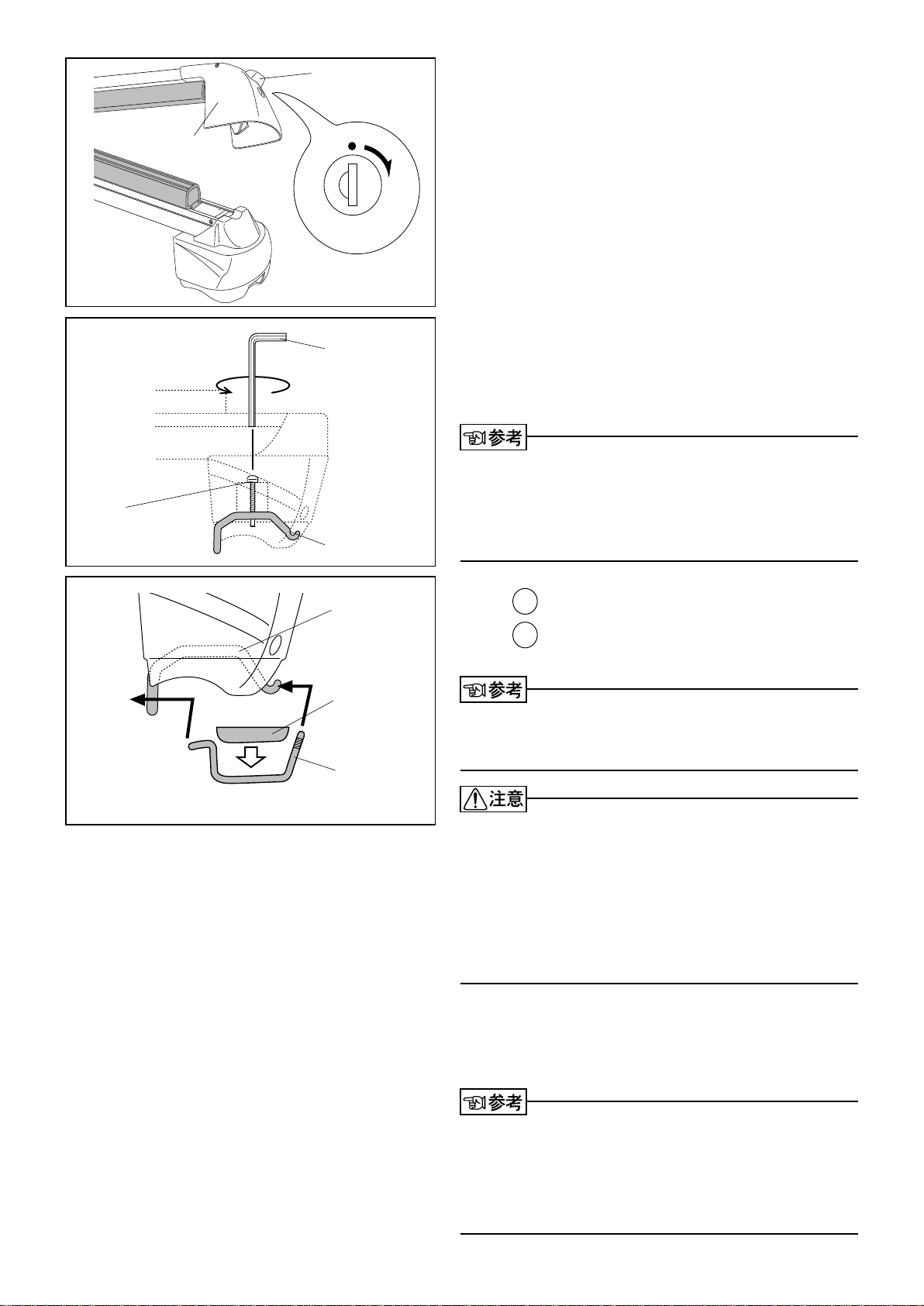

ボタン
キ−でキャリアのロックを解除しボ
フック調整
ビス
クランプ
アーム
L
O
C
K
ロック解除
六角レンチを
上から差込む
本体側金具
2
タンを押してクランプア−ムを開け
る。
六角レンチを左に回しフック調整ビ
スをゆるめ本体側金具を下げる。
3
フック調整ビスをゆるめていくと、ハズ
レ防止のため固くなります。それ以上ゆ
るめないでください。
本体側金具
スペーサー
フック
※内側・外側を同時に掛ける
1 フックにスペ−サ−をはめ込む。
4
フックは内側・外側を本体側金具に同時
に掛けます。
ルーフレールが太く、本体金具にフック
の内側・外側を同時に掛けられない場合
は、スペーサーを使用せずに取付けてく
ださい。無理に取付けるとフックが取外
せなくなります。
（例：ミツビシRVR,マツダデミオ等）
5
2 本体側金具にフックを掛ける。
六角レンチでフック調整ビスを左右
交互に締め付けてキャリアを確実に
固定する。
●フック調整ビスは、左右交互に締め付
けてください。
●
フック調整ビスは、ル−フレ−ルが変形
しない程度に確実に締め付けてください。
13
Page 14
取付
6
クランプア−ムを閉める。
6
キャリア取付後の確認
前後キャリアにゆがみがないか確認
する。
1
念のためもう一度
キャリアは、必ず車両の進行方向に対
して直角に取付けてください。
念のためもう一度
前後キャリアを前後・左右・上下に
2
走行前に、必ず積載物を載せて前後キ
ャリア合わせて12カ所のビスやボルト
にユルミがないか確認し、ユルミがあ
る場合は増し締めしてください。
ゆすり、ビスやボルトのユルミによ
るガタツキがないか確認する。
14
Page 15
使用
1
ロック解除

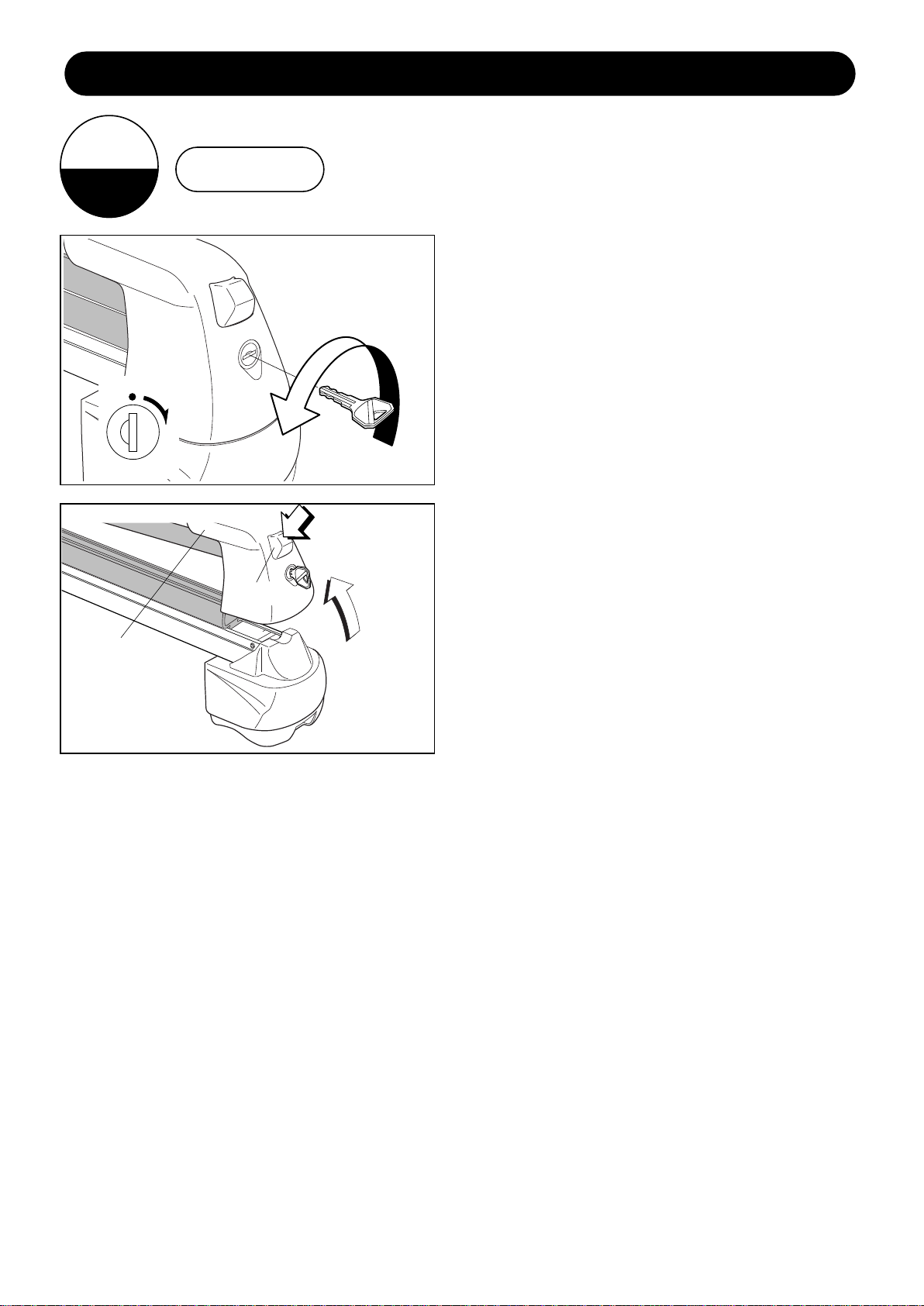

使用方法
積載する
カギ穴にキーを差込み左の方向
に回してロックを解除する。
1
L
O
C
K
ボタンを押しながら上方にクランプ
クランプアーム
ボタン
2
3
アームを押し上げて開ける。
スキーまたはスノーボードが積載可
能であることを、次の手順で確認す
る。
15
Page 16
スキー
車両前側
スノーボード
車両前側
スライド
させる
スライド
させる

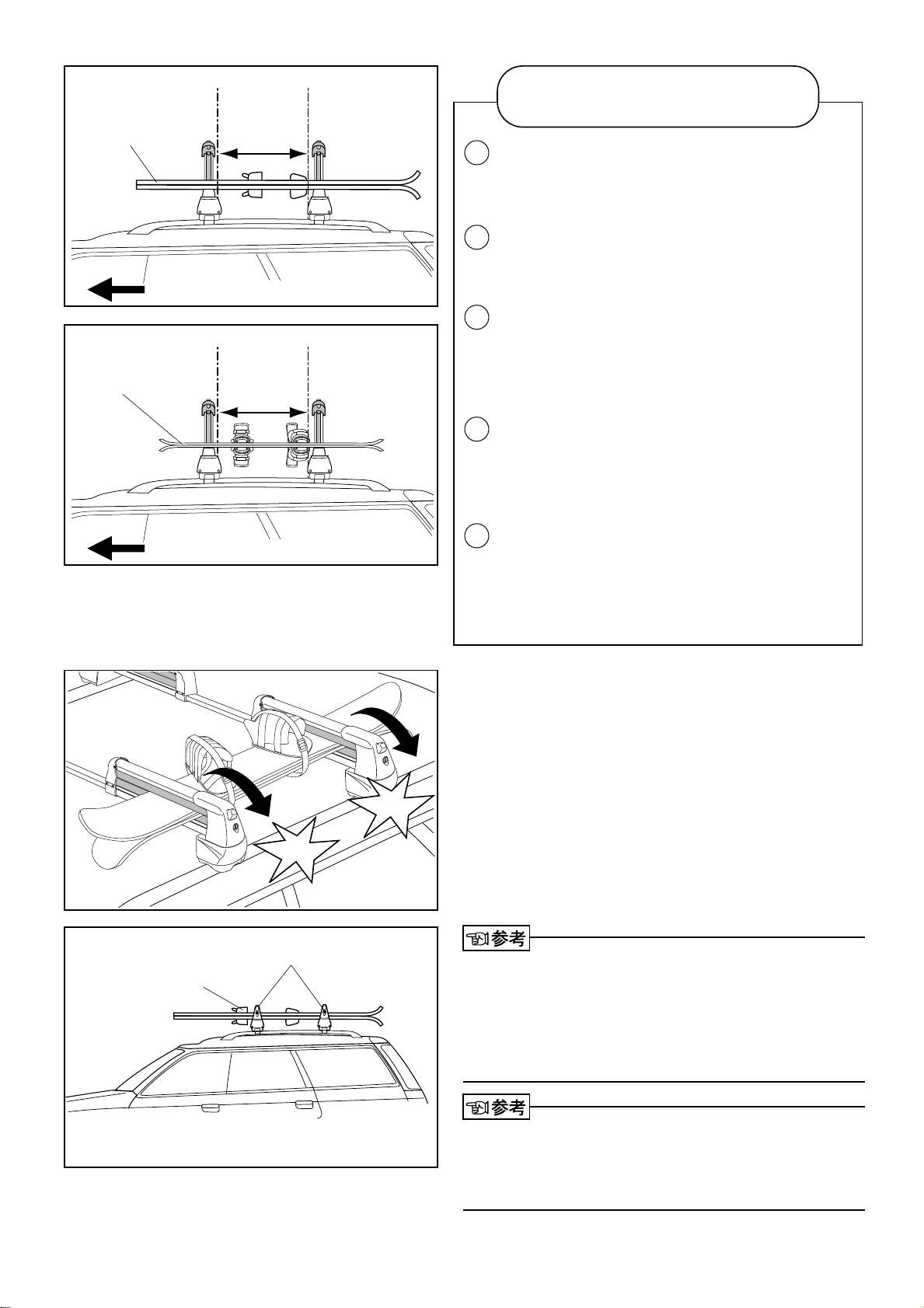

積載可能なスキ−・スノ−ボ−ド
の確認手順
1
クランプア−ムを開けた状態で、ス
キーまたはスノ−ボ−ドの前側を車
両の後部に向けてキャリアに載せる。
後部キャリアにバインディングが当
2
たるまでスキーまたはスノ−ボ−ド
をスライドさせる。
3
スライドさせた結果、前部キャリア
からスキーまたはスノ−ボ−ドが外
れる場合は、そのスキーまたはスノ
−ボ−ドは積載しないでください。
上記の確認で外れない場合でも、必
4
ず続けて前部キャリアにバインディ
ングが当たるまでスキーまたはスノ
−ボ−ドをスライドさせる。
スライドさせた結果、後部キャリア
5
からスキーまたはスノ−ボ−ドが外
れる場合は、そのスキーまたはスノ
−ボ−ドは積載しないでください。
バインディング
カチッ
キャリア
カチッ
キャリアにスキー・ストック・スノ
ーボードを次の手順で積載してクラ
4
ンプを「カチッ」と音がするまで閉じ
る。
スキーやスノーボードのバインディング
が前後キャリアの間に入らない場合は片
方のバインディングを前側キャリアの前
方に出して積載してください。
積載物をおろす時は、手でクランプアー
ムを下に押しながらボタンを押すと、簡
単にクランプアームが開きます。
16
Page 17

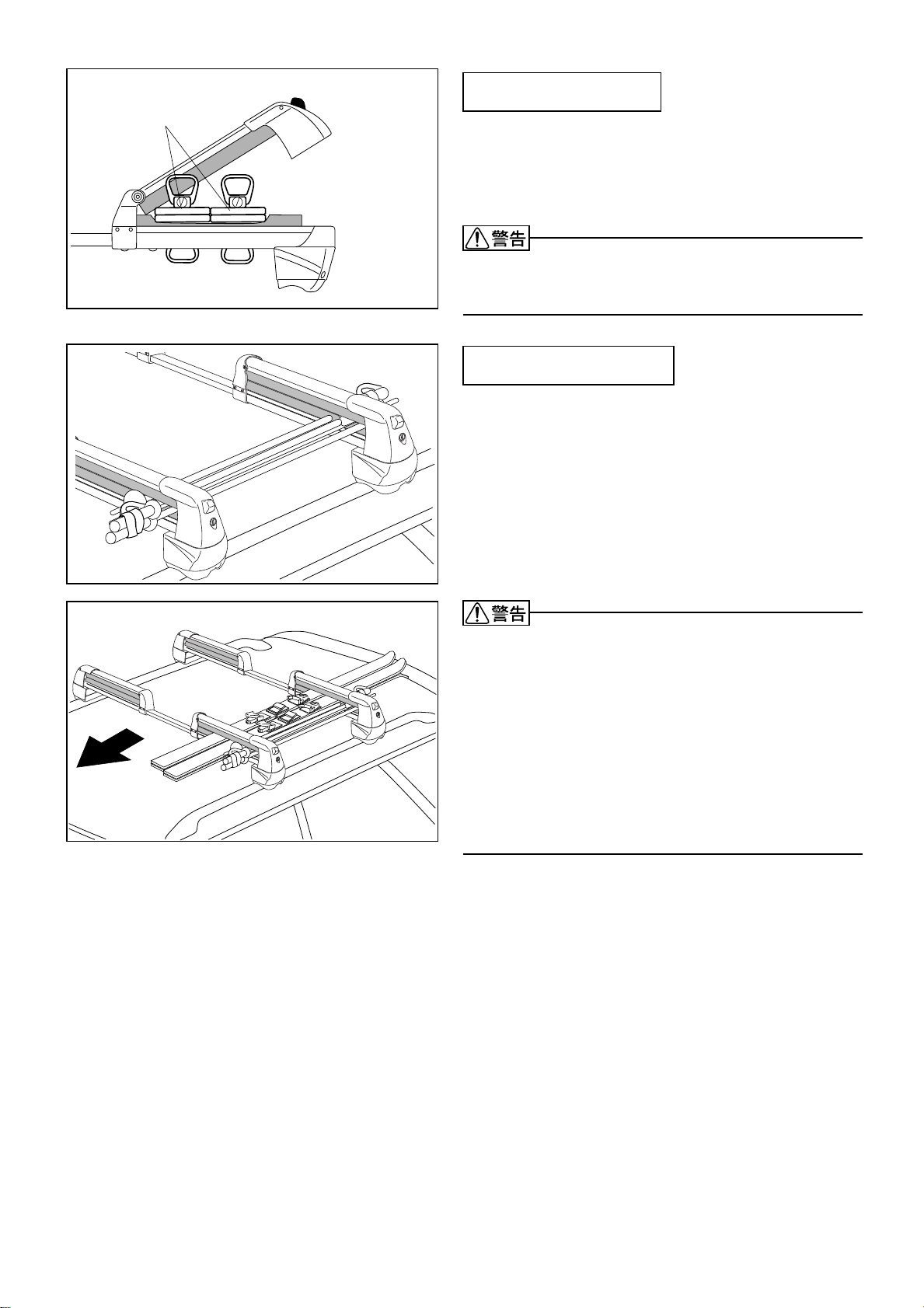

スキー
スキ−の積載方法
スキーは2枚合わせた状態で、テールを車
両の進行方向に向け積載する。
スキーは必ず合せて積載してください。
ストックの積載方法
ストックのベルトがルーフに当たらない
ようにグリップなどにからめて固定して
から積載する。
車両進行方向
●ストックはグリップとリングを必ず、
前後キャリアの外側にして積載してく
ださい。
●リングのとれたストックは積載しない
でください。
リングのとれたストックは脱落し、後
続車や人を事故に巻込むおそれがあり
ます。
17
Page 18

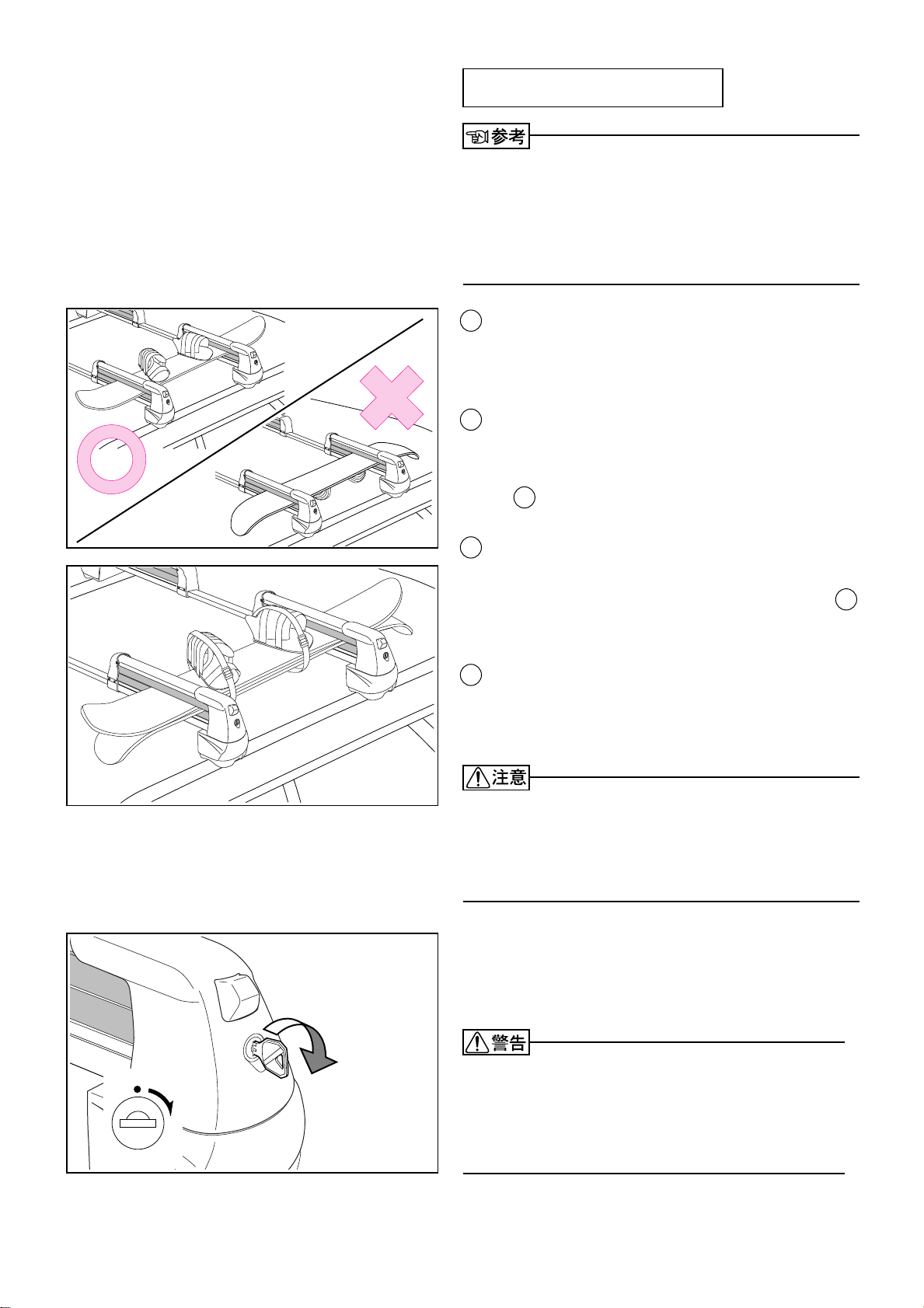

スノーボードの積載方法
バインディングを下向きにして積載する
場合は、バインディングがルーフに当た
らないようにベルトなどで固定して積載
してください。
A
スノ−ボ−ドを1台積載する場合
スノ−ボ−ドは、必ずバインディング
を上に向けて積む。
スノ−ボ−ドを2台積載する場合
B
スノ−ボ−ドはキャリアの片側に2台合
わせて積むか、キャリアの両側に1台ず
つAの要領で積む。
スノ−ボ−ドを3台積載する場合
C
スノ−ボ−ドはキャリアの片側に2台
合わせて積み、もう一方の側に1台をA
の要領で積む。
スノ−ボ−ドを4台積載する場合
D
スノ−ボ−ドはキャリアの両側に2台
ずつ合わせて積む。
バインディングがルーフに当たる場合は、
積載を中止するか、バインディングを上
向きにして積載してください。
キ−を差し込み、右方向に回し
てロックし、キーを抜く。
5
ロック
L
O
C
K
積載する時は、必ずクランプア−ムを
確実に閉じてキ−をロックしてくださ
い。
18
Page 19
使用
2
走行する
1
走行前に前後キャリア合せて12ヶ所
のビス・ボルトにユルミがないよう
に増し締めする。
スキー・スノーボード積載に適した
念のためもう一度
2
走行をする。
●上記積載方法を必ず守ってください。
●積載時は必ず80km/h以下の速度で走行
してください。さらに、強風時や悪路
では十分速度をおとして走行してくだ
さい。
積載時には、スキーケ−スやスノーボ
−ドケース、保護用ビニ−ル袋を使用
しないでください。
スキー、ストック、スノ−ボ−ド以外
のものを積載しないでください。また、
最大積載量を超えた積載はしないでく
ださい。
19
Page 20

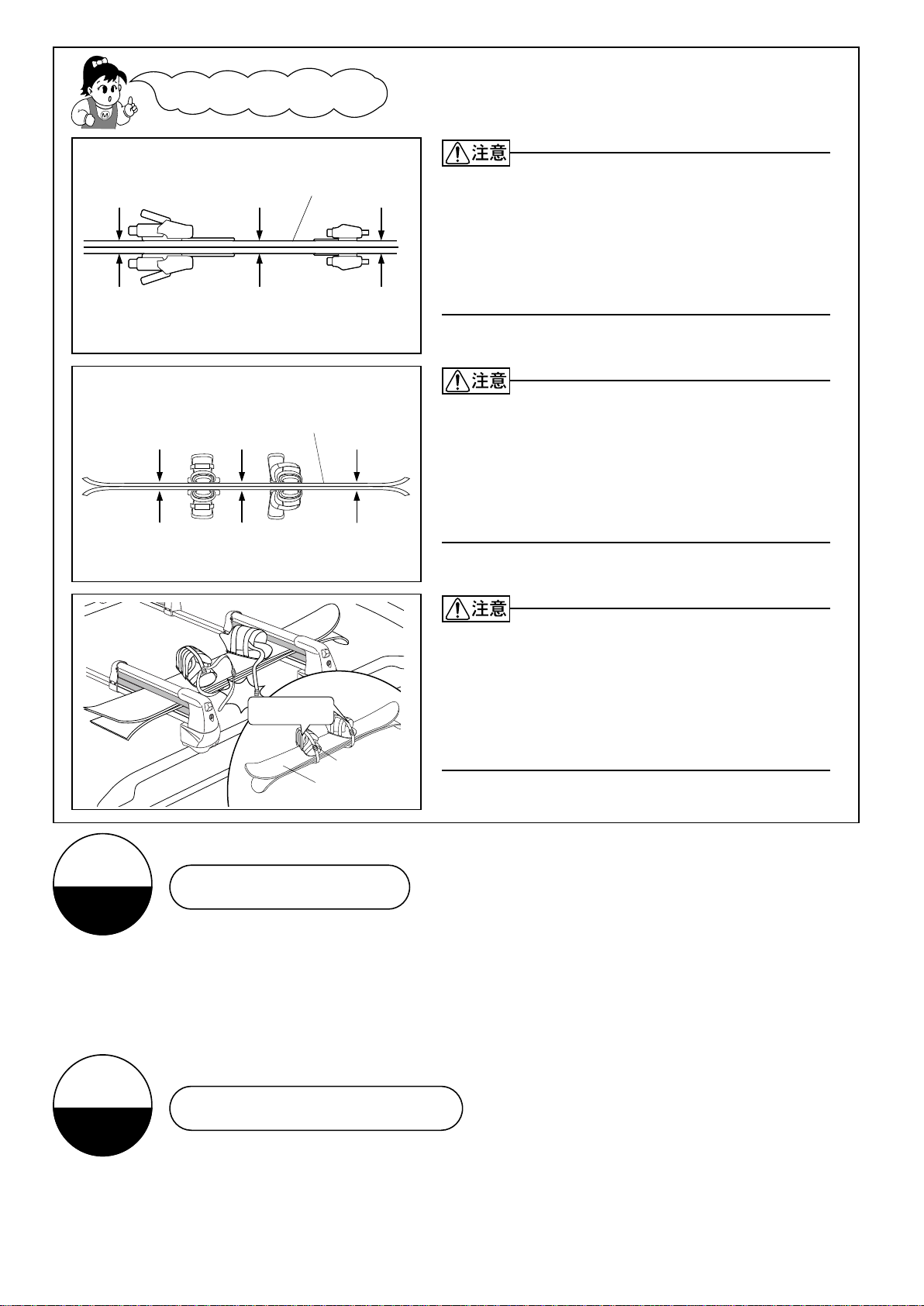

念のためもう一度
スキー
スキー板を2枚合わせた状態で43mm以下
スノーボード
スノーボードを2台合わせた状態で40mm以下
本品には、キャリアで保持する部分の
スキーの厚みが2枚合わせて43mmを超え
るものは積載しないでください。
本品には、キャリアで保持する部分の
スノ−ボ−ドの厚みが2台合わせて
40mm、幅が290mmを超えるものは積載し
ないでください。
使用
3
使用
ベルト等で
締め付ける。
バインディング
スノーボード
キャリアを取外す
キャリアを再装着する
スノ−ボ−ドのバインディングやリ−
シュコ−ドがルーフやル−フレ−ルに
当たる場合はベルト等で固定をしてか
ら、積載してください。
左右のフック調整ビスをゆるめ、本
体側金具を下げる。
1
P.13のフックの取付けと逆の手順で
2
フックを本体側金具から外し、キャ
リアを取外す。
4
取付方法の説明に従ってキャリアを
再装着する。
1
20
Page 21

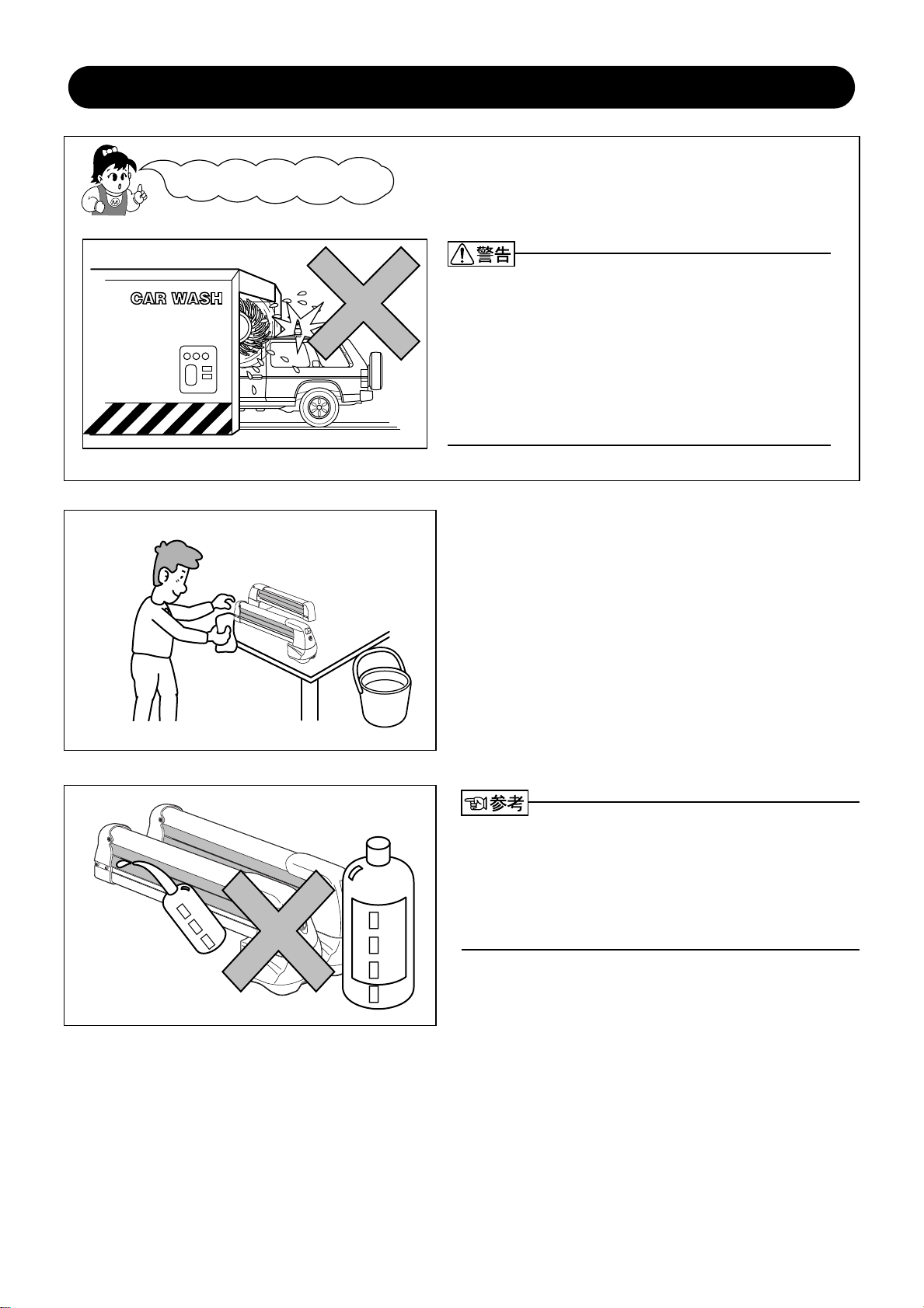

日常のお手入れ
念のためもう一度
洗車機にかける時は、キャリアを外し
てください。誤って、キャリアを取付
けたままで洗車機にかけた場合は、必
ずキャリアの取付状態を確認してくだ
さい。
水で汚れを落とす。
1
水を含ませ固く絞ったタオルで汚れ
を取除く。
2
水
日陰でよく乾燥させる。
3
●シンナ−などの溶剤を使用しないでく
ださい。
オイル
シンナー
●ビスやボルトへの給油はしないでくだ
さい。
21
Page 22

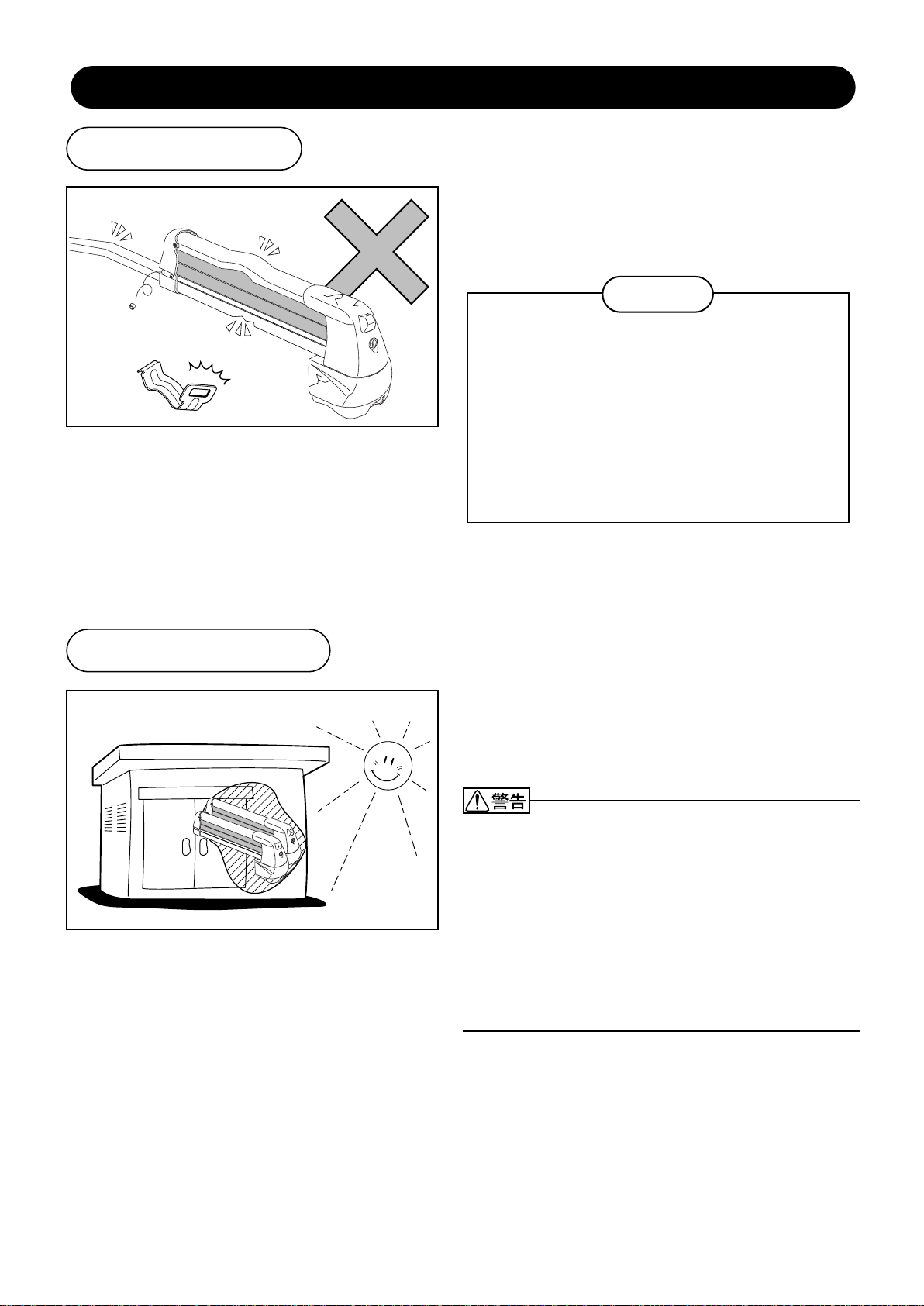

各部の点検をする
保管方法
キャリアを清掃し、下記の点検をする。
1
点検方法
1）フックに変形がないか点検する。
もし、変形していれば交換する。
2）ラバ−クッションに亀裂、損傷が
ないか点検する。もし亀裂、損傷
があれば交換する。
3)クランプア−ムやボタン等に損
傷、 破断があれば使用を中止する。
キャリアを保管する
直射日光の当たらない乾燥した屋内
に、キャリアを保管する。
1
●キ−、フック等の小物部品は、まと
めてビニ−ル袋にいれてキャリアと
いっしょに保管すると便利です。
●キャリアを使用しない時は、雨や紫
外線などによるサビや歪みなどを防
ぐために、車両から外して保管して
ください。
22
Page 23
純正補修パーツのご案内
本品には下記の純正補修パーツがあります。お求めの際には、キャリアを購入され
た販売店にパーツ№またはパーツ名を指定してご注文ください。
●本書に記載する価格には消費税は含まれておりません。
●本品及び純正補修パーツの仕様と外観は改良のため予告なく変更することが
あります。
フレーム（1本）
￥1,100
ラバークッション
1本 ￥750
キー（1個）￥800
キーNo.を確認して
ください。
穴付ボルトセット
ISP29￥250
フレームモールISP101
1.5m￥800
取扱説明書
1部￥300
ベースゴムISP540
1枚￥160
取扱説明書
六角レンチB=4
ISP80￥200
フックセットISP673
￥610
23
Page 24
お問合せ先
24
Page 25

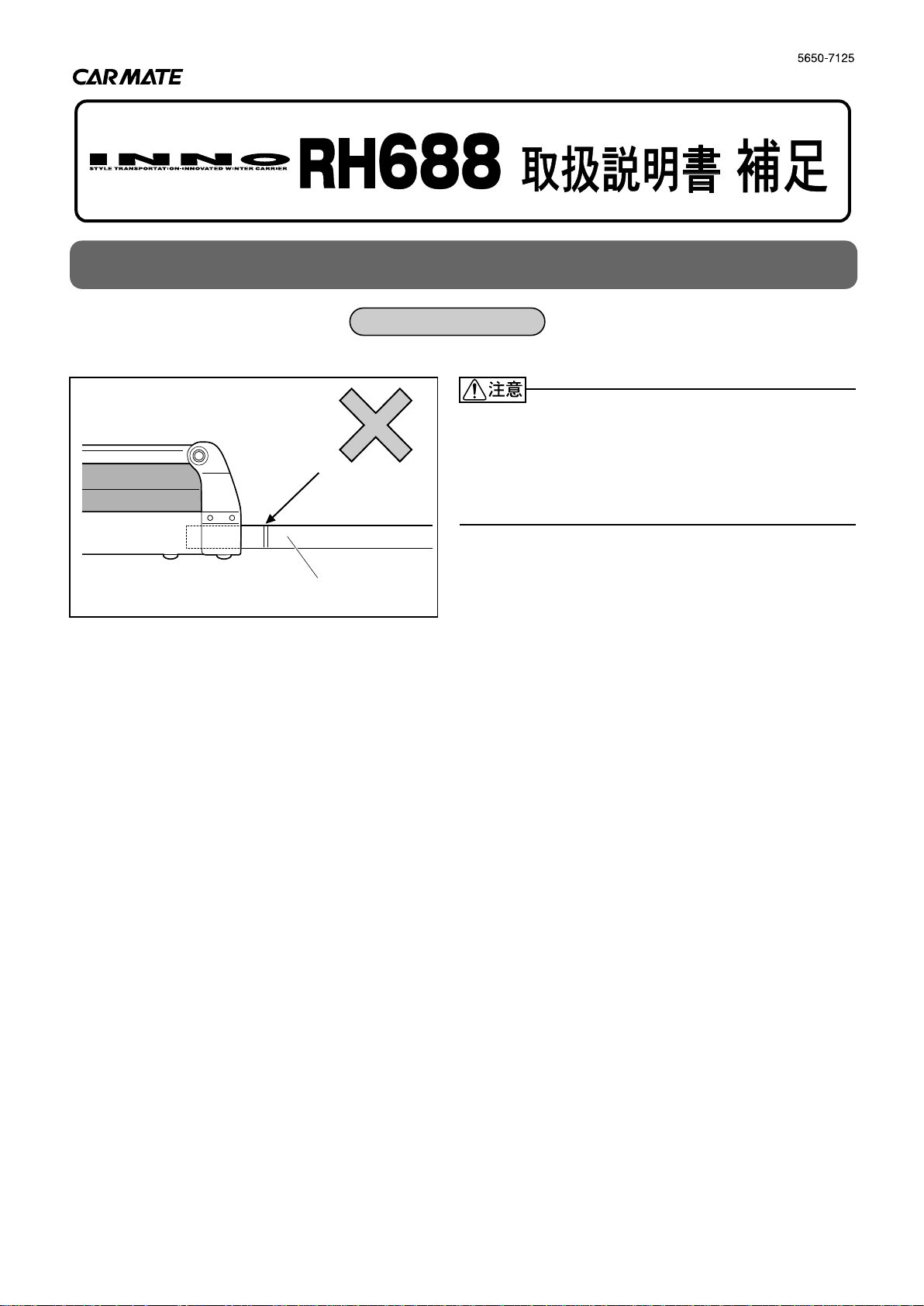

補足
●取扱説明書11ページ 補足
キャリアの幅調整をする
サイドライン
フレーム
フレームの左右には、端から約8cmの位置
にサイドラインが入っています。幅調整
の終了後、サイドラインが見えないこと
を確認してください。
Loading...
