Kurzanleitung und Hinweise zur

Produktsicherheit

Deutsch

Pica II

Deutsch

Copyright by Carl Valentin GmbH. Angaben zu Lieferumfang, Aussehen, Leistung, Maßen und Gewicht entsprechen unseren Kenntnissen zum Zeitpunkt der

Drucklegung. Änderungen sind vorbehalten. Kein Teil des Werks darf in irgendeiner Form (Druck, Fotokopie oder einem anderen Verfahren) ohne schriftliche Genehmigung

der Carl Valentin GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

Durch die ständige Weiterentwicklung der Geräte können evtl. Abweichungen zwischen der Dokumentation und dem Gerät auftreten. Die aktuelle Version ist unter www.carl-valentin.de zu finden.

Warenzeichen Alle genannten Marken oder Warenzeichen sind eingetragene Marken oder eingetragene Warenzeichen ihrer jeweiligen

Eigentümer und ggf. nicht gesondert gekennzeichnet. Aus dem Fehlen der Kennzeichnung kann nicht geschlossen werden, dass es sich nicht um eine eingetragene Marke oder ein eingetragenes Warenzeichen handelt.

Etikettendrucker der Carl Valentin GmbH erfüllen folgende Sicherheitsrichtlinien:

EG-Niederspannungsrichtlinie (2006/95/EG)

EG-Richtlinie Elektromagnetische Verträglichkeit (2004/108/EG)

Carl Valentin GmbH

Postfach 3744 78026 Villingen-Schwenningen Neckarstraße 78 – 86 u. 94 78056 Villingen-Schwenningen

Phone Fax

+49 7720 9712-0 +49 7720 9712-9901

E-Mail Internet

info@carl-valentin.de www.carl-valentin.de

Pica II

Deutsch

Inhalt

Bestimmungsgemäße Verwendung

Sicherheitshinweise

Umweltgerechte Entsorgung

Betriebsbedingungen

Auspacken des Etikettendruckers

Lieferumfang

Aufstellen des Etikettendruckers

Anschließen des Etikettendruckers

Inbetriebnahme des Etikettendruckers

Etikettenrolle im Standardmodus einlegen

Etikettenrolle im Abreißmodus einlegen

Transferband einlegen

Bedienfeld

Tastenfunktionen

Technische Daten

Transferband-Zugwalze reinigen

Druckwalze reinigen

Druckkopf reinigen

Etikettenlichtschranke reinigen

Pica II

Deutsch

Bestimmungsgemäße Verwendung

• Der Etikettendrucker ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Es

kann dennoch bei der Verwendung Gefahr für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Etikettendruckers und anderer Sachwerte entstehen.

• Der Etikettendrucker darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und

gefahrenbewusst unter Beachtung der Bedienungsanleitung benutzt werden. Insbesondere Störungen, die die Sicherheit beeinträchtigen, müssen umgehend beseitigt werden.

• Der Etikettendrucker ist ausschließlich zum Bedrucken von geeigneten und vom Hersteller zugelassenen Materialien

bestimmt. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller nicht - das Risiko trägt alleine der Anwender.

• Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebsanleitung, einschließlich der vom

Hersteller gegebenen Wartungsempfehlungen/-vorschriften.

Sicherheitshinweise

• Der Etikettendrucker ist für Stromnetze mit Wechselspannung von 230 V AC oder 115 V AC (siehe Typenschild)

ausgelegt. Etikettendrucker nur an Steckdosen mit Schutzleiterkontakt anschließen.

• Der Etikettendrucker ist nur mit Geräten zu verbinden, die Schutzkleinspannung führen.

• Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Computer, Drucker, Zubehör) ausschalten.

• Der Etikettendrucker darf nur in einer trockenen Umgebung betrieben und keiner Nässe (Spritzwasser, Nebel, etc.)

ausgesetzt werden.

• Wartungs- und Instandhaltungsmaßnahmen dürfen nur von geschultem Fachpersonal durchgeführt werden.

• Bedienpersonal muss durch den Betreiber anhand der Betriebsanleitung unterwiesen werden.

• Wird der Etikettendrucker bei geöffnetem Deckel betrieben, ist darauf zu achten, dass Kleidung, Haare, Schmuckstücke

oder ähnliches von Personen nicht mit den offen liegenden, rotierenden Teilen in Berührung kommen.

• Das Gerät und Teile (z.B. Druckkopf) davon können während des Drucks heiß werden. Während des Betriebs nicht

berühren und vor Materialwechsel, Ausbauen oder Justieren abkühlen lassen.

• Niemals leicht brennbares Verbrauchsmaterial verwenden.

• Nur die in der Bedienungsanleitung beschriebenen Handlungen dürfen ausgeführt werden. Arbeiten die darüber

hinausgehen dürfen nur vom Hersteller oder in Abstimmung mit dem Hersteller durchgeführt werden.

• Unsachgemäße Eingriffe an elektronischen Baugruppen und deren Software können Störungen verursachen.

• Unsachgemäße Arbeiten oder andere Veränderungen am Gerät können die Betriebssicherheit gefährden.

• Servicearbeiten immer in einer qualifizierten Werkstatt durchführen lassen, die die notwendigen Fachkenntnisse und

Werkzeug zur Durchführung der erforderlichen Arbeit besitzt.

• An den Geräten sind Warnhinweis-Etiketten angebracht. Keine Warnhinweis-Etiketten entfernen sonst können Gefahren

nicht erkannt werden.

GEFAHR!

Lebensgefahr durch Netzspannung!  Gehäuse des Geräts nicht öffnen.

HINWEIS!

Für Norwegen und Schweden: Geräte, die über einen Netzanschluss mit einer Verbindung zur Schutzerdung an die Schutzerdung der elektrischen Anlage des Gebäudes und an ein Kabelverteilsystem mit Koaxialkabeln angeschlossen sind, können unter bestimmten Umständen Brandgefahren verursachen. Die Verbindung mit einem Kabelverteilsystem muss daher über eine Einrichtung erfolgen, die eine elektrische Isolierung unterhalb eines bestimmten Frequenzbereichs bereitstellt.

Umweltgerechte Entsorgung

Hersteller von B2B-Geräten sind seit 23.03.2006 verpflichtet Altgeräte, die nach dem 13.08.2005 hergestellt wurden, zurückzunehmen und zu verwerten. Diese Altgeräte dürfen grundsätzlich nicht an kommunalen Sammelstellen abgegeben werden. Sie dürfen nur vom Hersteller organisiert verwertet und entsorgt werden. Entsprechend gekennzeichnete Valentin Produkte können daher zukünftig an Carl Valentin GmbH zurückgegeben werden. Die Altgeräte werden daraufhin fachgerecht entsorgt. Die Carl Valentin GmbH nimmt dadurch alle Verpflichtungen im Rahmen der Altgeräteentsorgung rechtzeitig wahr und ermöglicht damit auch weiterhin den reibungslosen Vertrieb der Produkte. Wir können nur frachtfrei zugesandte Geräte zurücknehmen. Die Elektronikplatine des Drucksystems ist mit einer Lithium Batterie ausgestattet. Diese ist in Altbatteriesammelgefäßen des Handels oder bei den öffentlich-rechtlichen Entsorgungsträgern zu entsorgen. Weitere Informationen finden Sie in der WEEE Richtlinie oder auf unserer Internetseite www.carl-valentin.de.

Pica II

Deutsch

Betriebsbedingungen

Die Betriebsbedingungen sind Voraussetzungen, die vor Inbetriebnahme und während des Betriebs unserer Geräte erfüllt sein müssen, um einen sicheren und störungsfreien Betrieb zu gewährleisten.

Bitte lesen Sie die Betriebsbedingungen aufmerksam durch. Falls Sie Fragen, im Hinblick auf die praktischen Anwendungen der Betriebsbedingungen haben, setzen Sie sich mit uns oder

Ihrer zuständigen Kundendienststelle in Verbindung.

Allgemeine Bedingungen

Die Geräte sind bis zur Aufstellung nur in der Originalverpackung zu transportieren und aufzubewahren. Die Geräte dürfen nicht aufgestellt und nicht in Betrieb genommen werden, bevor die Betriebsbedingungen erfüllt sind. Inbetriebnahme, Programmierung, Bedienung, Reinigung und Pflege unserer Geräte dürfen nur nach gründlichem Lesen

unserer Anleitungen durchgeführt werden. Die Geräte dürfen nur von geschultem Personal bedient werden.

HINWEIS!

Wiederholt Schulungen durchzuführen. Inhalt der Schulung sind die Kapitel 'Betriebsbedingungen', 'Material einlegen' und 'Wartung und Reinigung'.

Die Hinweise gelten ebenfalls für die von uns gelieferten Fremdgeräte. Es dürfen nur Original Ersatz- und Austauschteile verwendet werden. Bezüglich Ersatz-/Verschleißteilen bitte an den Hersteller wenden.

Bedingungen an den Aufstellungsort

Die Aufstellfläche sollte eben, erschütterungs-, schwingungs- und luftzugsfrei sein. Die Geräte sind so anzuordnen, dass eine optimale Bedienung und eine gute Zugänglichkeit zur Wartung möglich sind.

Installation der bauseitigen Netzversorgung

Die Installation der Netzversorgung zum Anschluss unserer Geräte muss nach den internationalen Vorschriften und den daraus abgeleiteten Bestimmungen erfolgen. Hierzu gehören im Wesentlichen die Empfehlungen einer der drei folgenden Kommissionen:

• Internationale Elektronische Kommission (IEC)

• Europäisches Komitee für Elektronische Normung (CENELEC)

• Verband Deutscher Elektrotechniker (VDE)

Unsere Geräte sind nach VDE-Schutzklasse I gebaut und müssen an einen Schutzleiter angeschlossen werden. Die bauseitige Netzversorgung muss einen Schutzleiter haben, um geräteinterne Störspannungen abzuleiten.

Technische Daten der Netzversorgung

Netzspannung und Netzfrequenz:

Siehe Typenschild

Zulässige Toleranz der Netzspannung:

+6 % … −10 % vom Nennwert

Zulässige Toleranz der Netzfrequenz:

+2 % … −2 % vom Nennwert

Zulässiger Klirrfaktor der Netzspannung:

≤ 5 %

Entstörmaßnahmen:

Bei stark verseuchtem Netz (z.B. bei Einsatz von thyristorgesteuerten Anlagen) müssen bauseits Entstörmaßnahmen getroffen werden. Sie haben zum Beispiel folgende Möglichkeiten:

• Separate Netzzuleitung zu unseren Geräten vorsehen.

• In Problemfällen kapazitiv entkoppelten Trenntransformator oder sonstiges Entstörgerät in die Netzzuleitung vor unseren

Geräten einbauen.

Pica II

Deutsch

Störstrahlung und Störfestigkeit

Störaussendung/Emission gemäß EN 61000-6-4: 2007 Industriebereich

• Störspannung auf Leitungen gemäß EN 55022: 05-2008

• Störfeldstärke gemäß EN 55022: 05-2008

• Oberschwingungsströme (Netzrückwirkung) gemäß EN 61000-3-2: 04-2006

• Flicker gemäß EN 61000-3-3: 09-2008

Störfestigkeit/Immunity gemäß EN 61000-6-2: 08-2005 Industriebereich

• Störfestigkeit gegen Entladung statischer Elektrizität gemäß EN 61000-4-2: 03-2009

• Elektromagnetischer Felder gemäß EN 61000-4-3: 05-2006, ENV 50204: 03-1995

• Störfestigkeit gegen schnelle elektrische Transienten (Burst) gemäß EN 61000-4-4: 12-2004

• Störfestigkeit gegen Stoßspannungen (Surge) gemäß EN 61000-4-5: 11-2006

• Hochfrequente Spannungen gemäß EN 61000-4-6: 03-2009

• Spannungsunterbrechungen und Spannungsabsenkung gemäß EN 61000-4-11: 08-2004

HINWEIS!

Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen.

Verbindungsleitungen zu externen Geräten

Alle Verbindungsleitungen müssen in abgeschirmten Leitungen geführt werden. Das Schirmgeflecht muss auf beiden Seiten großflächig mit dem Steckergehäuse verbunden werden.

Es darf keine parallele Leitungsführung zu Stromleitungen erfolgen. Bei unvermeidlicher Parallelführung ist ein Mindestabstand von 0,5 m einzuhalten.

Temperaturbereich der Leitungen: −15 … +80 °C. Es dürfen nur Geräte mit Stromkreisen angeschlossen werden die die Anforderung 'Safety Extra Low Voltage' (SELV) erfüllen.

Im Allgemeinen sind dies Geräte, die nach EN 60950 geprüft sind.

Installation Datenleitungen

Die Datenkabel müssen vollständig geschirmt und mit Metall- oder metallisierten Steckverbindergehäusen versehen sein. Geschirmte Kabel und Steckverbinder sind erforderlich, um Ausstrahlung und Empfang elektrischer Störungen zu vermeiden.

Zulässige Leitungen

Abgeschirmte Leitung:

4 x 2 x 0,14 mm² ( 4 x 2 x AWG 26) 6 x 2 x 0,14 mm² ( 6 x 2 x AWG 26) 12 x 2 x 0,14 mm² (12 x 2 x AWG 26)

Sende- und Empfangsleitungen müssen jeweils paarig verdrillt sein.

Maximale Leitungslängen:

bei Schnittstelle V 24 (RS232C) - 3 m (mit Abschirmung) bei Centronics - 3 m (mit Abschirmung) bei USB - 3 m bei Ethernet - 100 m

Luftkonvektion

Um eine unzulässige Erwärmung zu vermeiden, muss sich um das Gerät eine freie Luftkonvektion bilden können.

Pica II

Deutsch

Grenzwerte

Schutzart gemäß IP:

Umgebungstemperatur °C (Betrieb):

Min. +5 Max. +35

Umgebungstemperatur °C (Lagerung):

Min. −20 Max. +60

Relative Luftfeuchte % (Betrieb):

Max. 80

Relative Luftfeuchte % (Lagerung):

Max. 80 (Betauung der Geräte nicht zulässig)

Gewährleistung

Wir lehnen die Haftung für Schäden ab, die entstehen können durch:

• Nichtbeachtung unserer Betriebsbedingungen und Bedienungsanleitung.

• Fehlerhafte elektrische Installation der Umgebung.

• Bauliche Veränderungen an unseren Geräten.

• Fehlerhafte Programmierung und Bedienung.

• Nicht durchgeführte Datensicherung.

• Verwendung von nicht Originale Ersatz- und Zubehörteilen.

• Natürlichem Verschleiß und Abnutzung.

Wenn Sie Geräte neu einstellen oder programmieren, kontrollieren Sie die Neueinstellung durch einen Probelauf und Probedruck. Sie vermeiden dadurch fehlerhafte Ergebnisse, Auszeichnungen und Auswertungen.

Die Geräte dürfen nur von geschulten Mitarbeitern bedient werden. Kontrollieren Sie den sachgemäßen Umgang mit unseren Produkten und wiederholen Sie Schulungen. Wir übernehmen keine Garantie dafür, dass alle in dieser Anleitung beschriebenen Eigenschaften bei allen Modellen vorhanden

sind. Bedingt durch unser Streben nach ständiger Weiterentwicklung und Verbesserung besteht die Möglichkeit, dass sich technische Daten ändern, ohne dass eine Mitteilung darüber erfolgt.

Durch Weiterentwicklung oder länderspezifische Vorschriften können Bilder und Beispiele in der Anleitungen von der gelieferten Ausführung abweichen.

Bitte beachten Sie die Informationen über zulässige Druckmedien und die Hinweise zur Gerätepflege, um Beschädigungen oder vorzeitigen Verschleiß zu vermeiden.

Wir haben uns bemüht, dieses Handbuch in verständlicher Form zu verfassen, und Ihnen möglichst viele Informationen zu geben. Falls sich Fragen ergeben oder wenn Sie Fehler entdecken, bitte teilen Sie uns dies mit, damit wir die Möglichkeit haben, unsere Handbücher zu verbessern.

Pica II

Deutsch

Auspacken des Etikettendruckers

 Etikettendrucker aus dem Karton heben.  Etikettendrucker auf Transportschäden prüfen.  Lieferung auf Vollständigkeit prüfen.

Lieferumfang

• Etikettendrucker.

• Netzkabel.

• Folienkern (leer), auf Transferbandaufwicklung vormontiert.

• Abreißkante (nur bei Basisgeräten).

• Spendekante (nur bei Geräten mit Option Spender).

• Abschneidevorrichtung (nur bei Geräten mit Option Messer).

• Dokumentation.

• Druckertreiber CD.

• Labelstar Office LITE.

HINWEIS!

Originalverpackung für eventuelle spätere Lieferungen aufbewahren.

Aufstellen des Etikettendruckers

VORSICHT!

Beschädigung des Gerätes und der Druckmaterialien durch Feuchtigkeit und Nässe.

 Etikettendrucker nur an trockenen und vor Spritzwasser geschützten Orten aufstellen.

 Etikettendrucker auf ebener, erschütterungs-, schwingungs- und luftzugsfreier Fläche aufstellen.  Deckel des Etikettendruckers öffnen.  Transportsicherung aus Schaumstoff im Druckkopfbereich entfernen.

Anschließen des Etikettendruckers

Der Etikettendrucker ist standardmäßig für eine Netzspannung von 230 V AC / 50 … 60 Hz vorbereitet. Optional kann eine Netzspannung von 115 V AC / 50 … 60 Hz verwendet werden. Die eingestellte Netzspannung ist auf dem Typenschild ausgewiesen.

VORSICHT!

Beschädigung des Gerätes durch undefinierte Einschaltströme.

 Vor dem Netzanschluss den Netzschalter auf Stellung '0' bringen.

 Netzkabel in Netzanschlussbuchse stecken.  Stecker des Netzkabels in geerdete Steckdose stecken.

HINWEIS!

Durch unzureichende oder fehlende Erdung können Störungen im Betrieb auftreten. Darauf achten, dass alle an den Etikettendrucker angeschlossenen Computer sowie die Verbindungskabel geerdet

sind.

 Etikettendrucker mit Computer oder Netzwerk mit einem geeigneten Kabel verbinden.

Pica II

Deutsch

Inbetriebnahme des Etikettendruckers

HINWEIS!

Der Drucker kann sowohl über unseren Druckertreiber als auch über unsere Etiketten Software angesteuert werden.

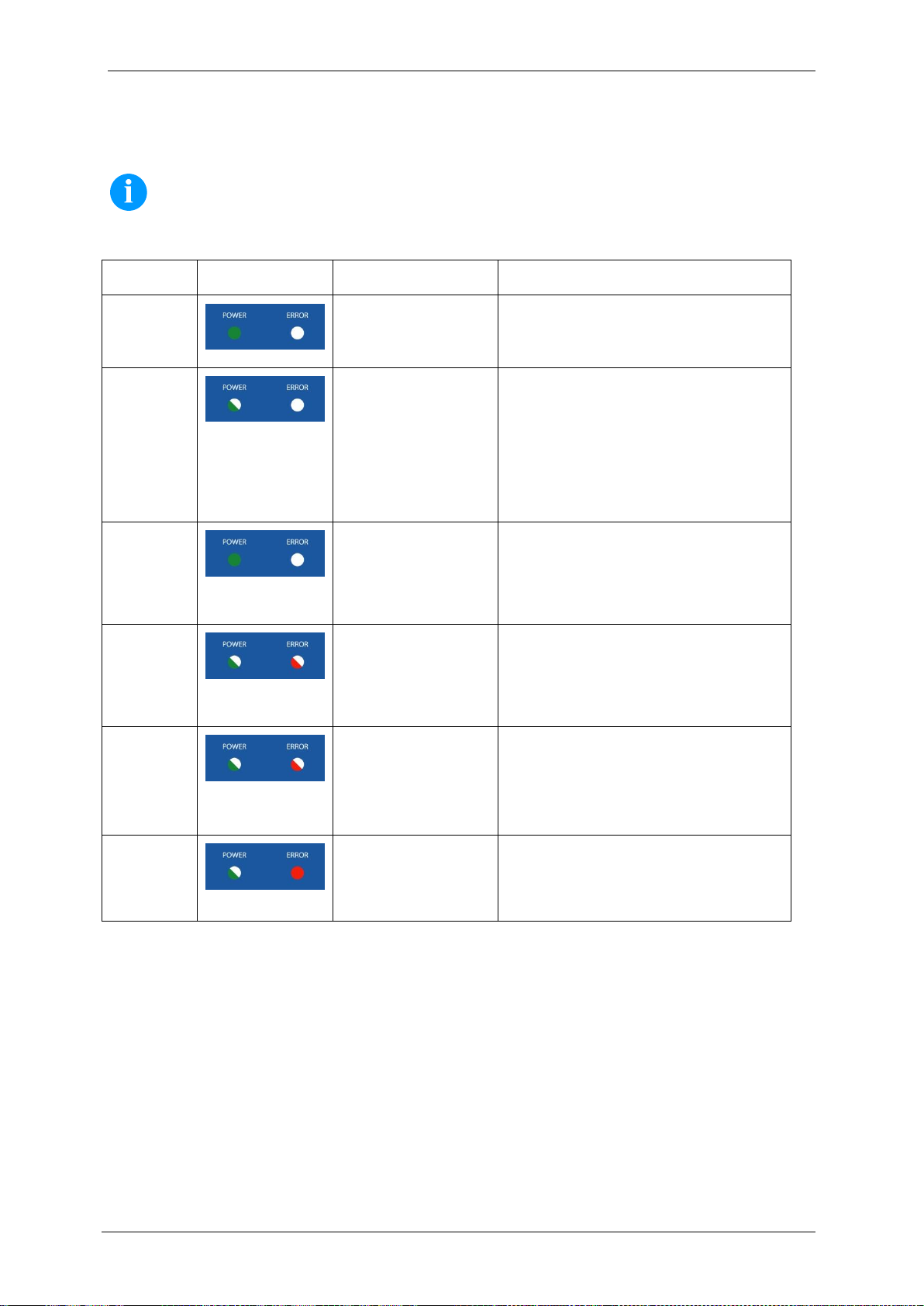

Nach Einschalten des Etikettendruckers auf der Rückseite werden der aktuelle Status, das aktuelles Datum und die aktuelle Uhrzeit angezeigt.

 Etikettenmaterial und Transferband einlegen.  Nach Einlegen der Etiketten und des Transferbandes müssen die Etiketten durch den Drucker vermessen werden.

Hierbei wird die Etikettenlänge gemessen und der Etikettensensor abgeglichen. Tasten und auf der Folientastatur drücken (> 3 sec.), um den Messvorgang zu starten. Der Drucker muss für den Messvorgang im Online Mode sein.

 Nach Beenden des Messvorgangs, Taste drücken, um in den Online Mode zu wechseln.

HINWEIS!

Um eine korrekte Messung zu ermöglichen, müssen mindestens zwei vollständige Etiketten vorgeschoben werden (nicht bei Endlosetiketten).

Bei der Messung der Etiketten- und Schlitzlänge können geringe Differenzen auftreten. Aus diesem Grund können die Werte sowohl in der Etikettensoftware als auch im Druckertreiber manuell eingestellt und an den Drucker übertragen werden.

Pica II

Deutsch

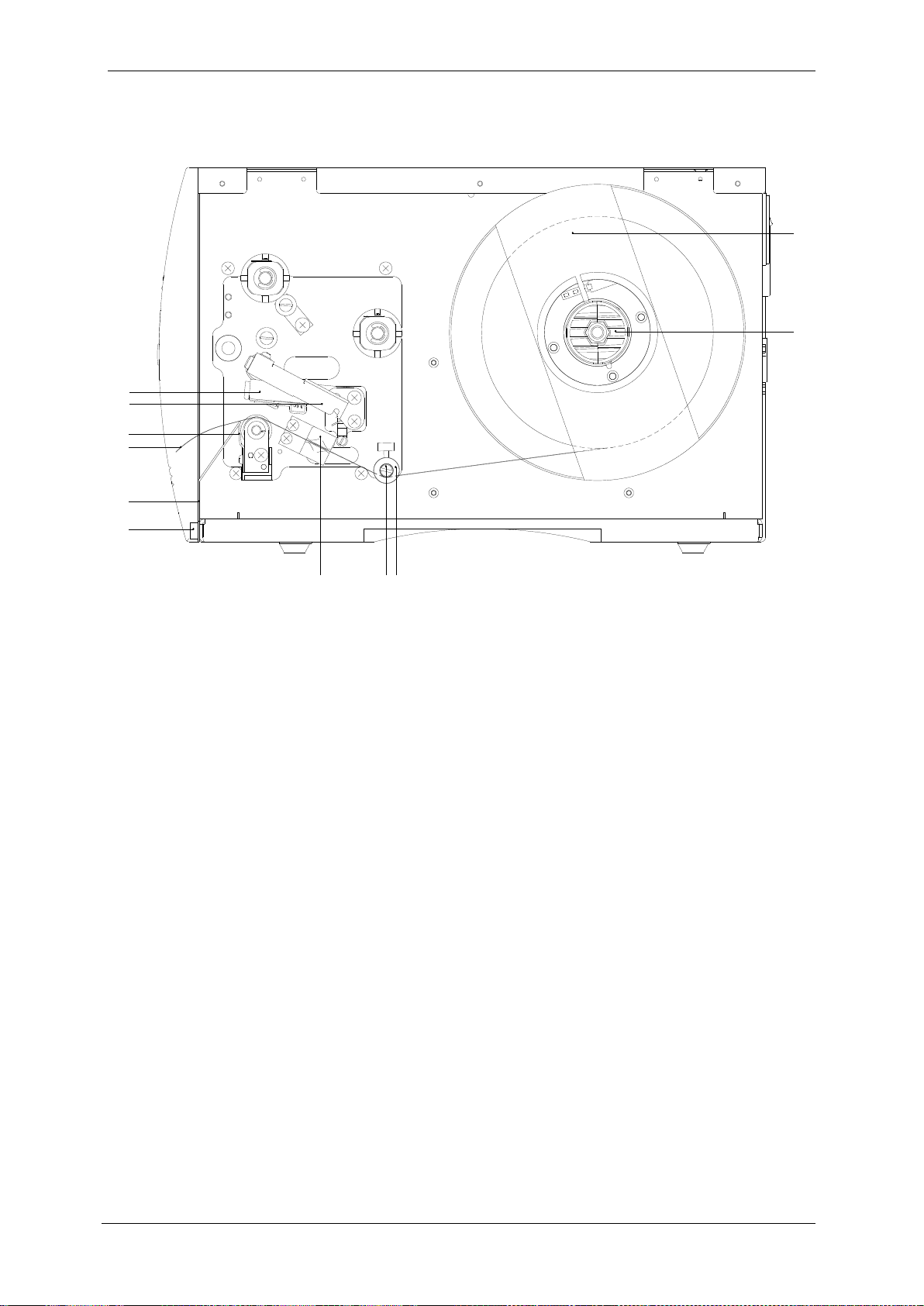

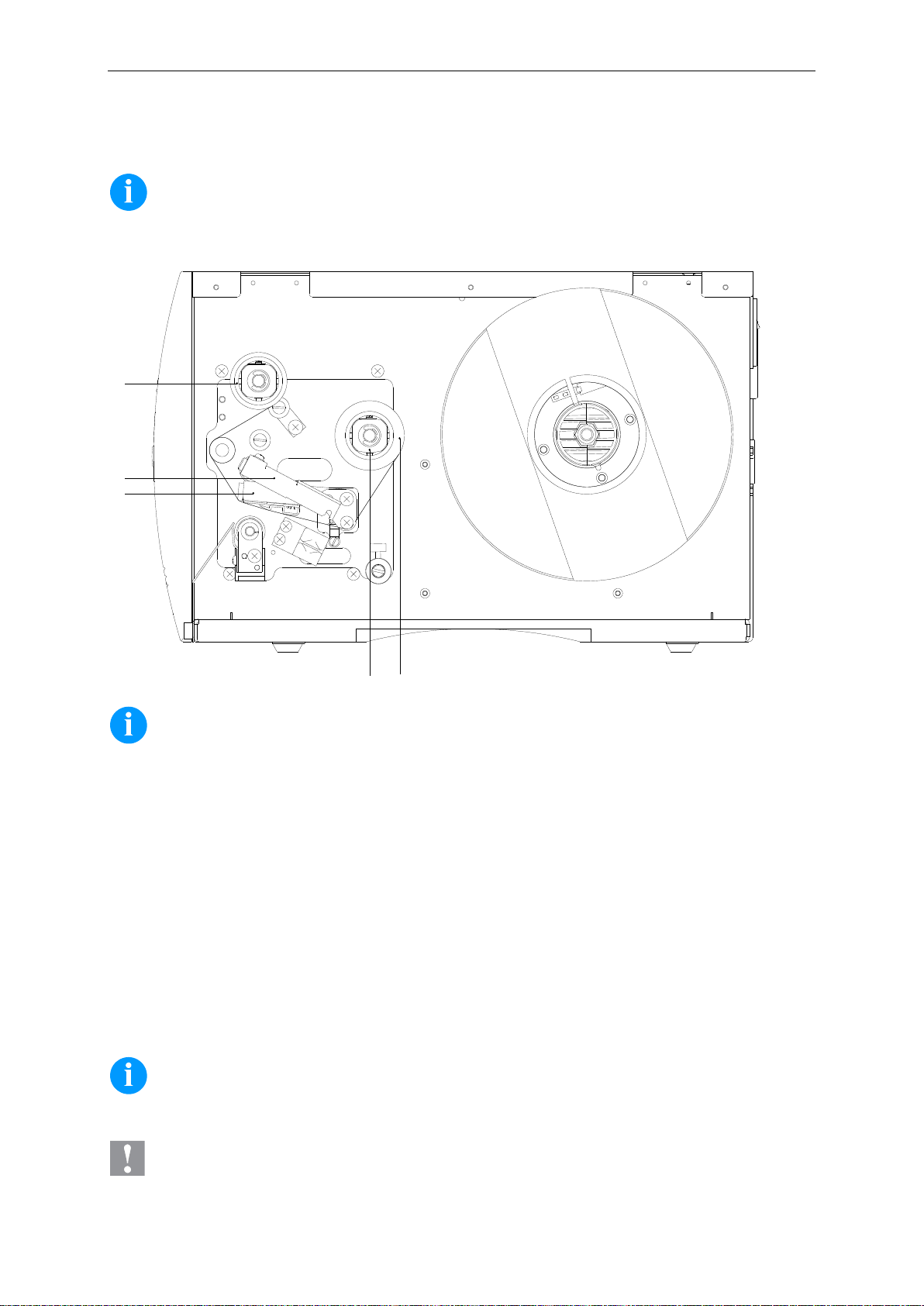

Etikettenrolle im Standardmodus einlegen

• Deckel des Druckers öffnen.

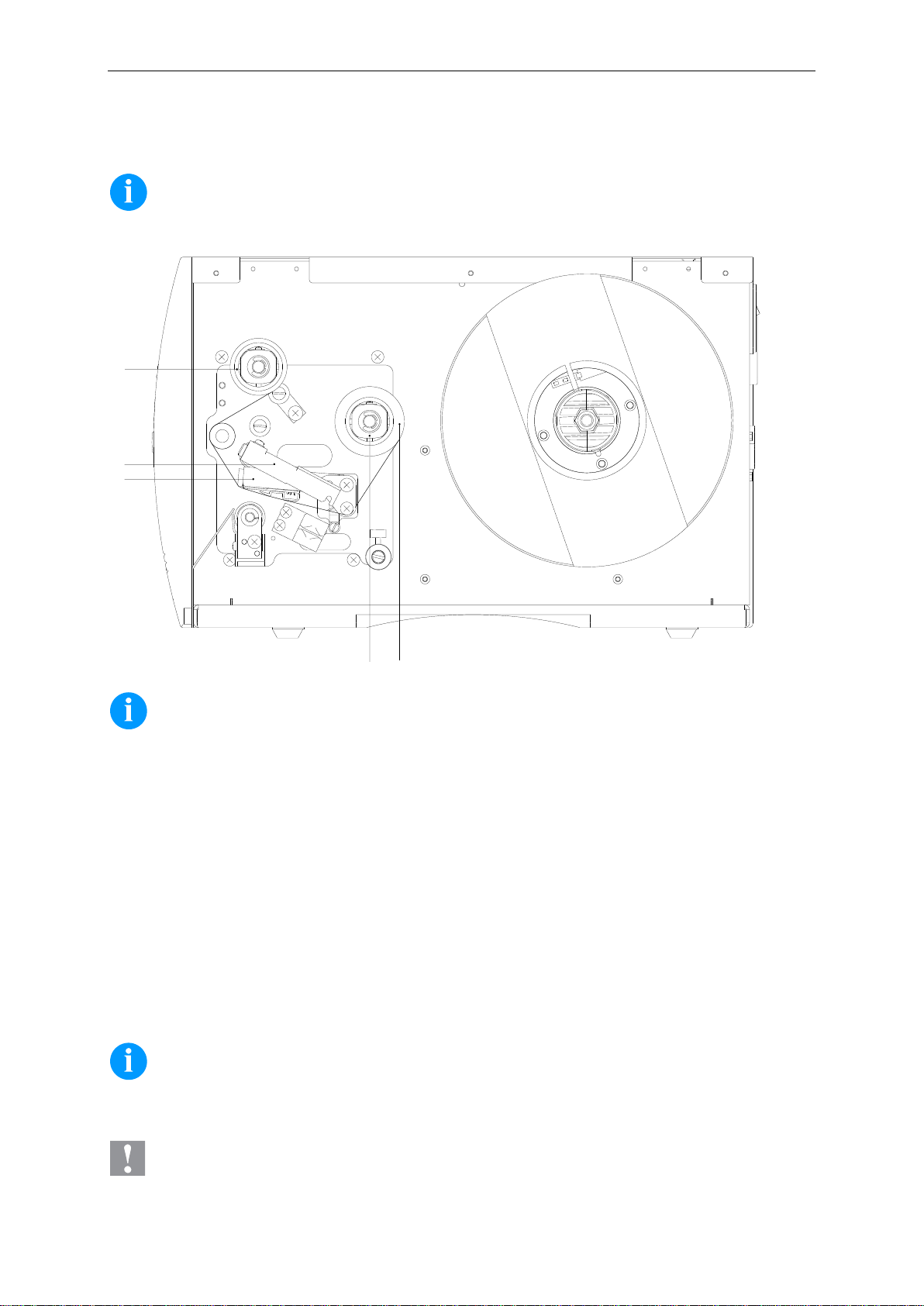

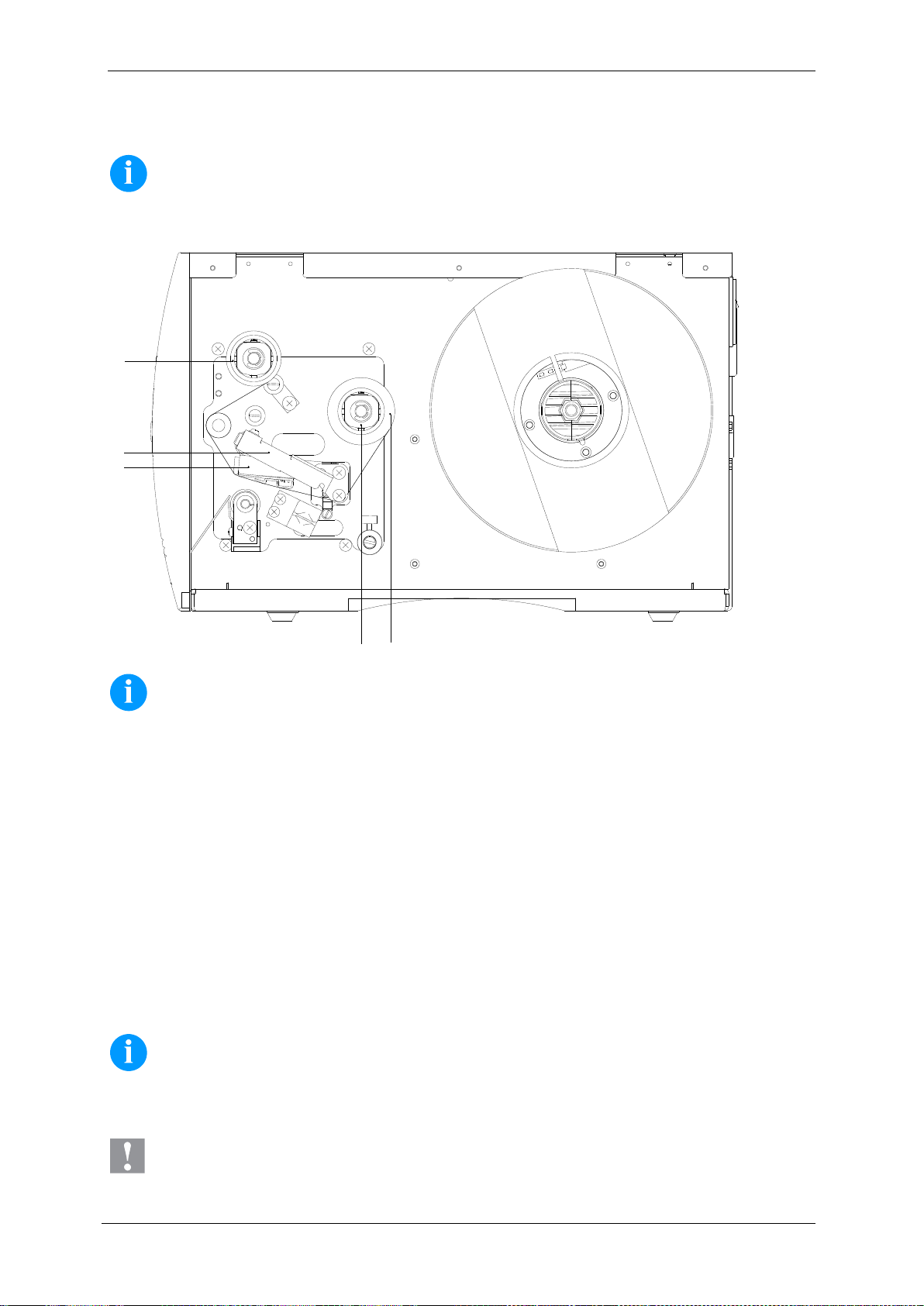

• Roten Andruckhebel (J) gegen den Uhrzeigersinn drehen, um Druckkopf (K) aufzuklappen.

• Äußere Etikettenhalterung (A) entfernen.

• Etikettenrolle mit Innenwicklung auf Abwickelvorrichtung (B) setzen.

• Etikettenhalterung (A) wieder anbringen.

• Etikettenmaterial (H) unterhalb der Umlenkwelle (D) und des Druckkopfs (K) durchführen.

Darauf achten, dass das Material durch die Lichtschranke (E) läuft.

• Roten Andruckhebel (J) bis er einrastet im Uhrzeigersinn drehen, um den Druckkopf (K) anzuklappen.

• Stellringe (C) auf der Umlenkwelle (D) auf die Materialbreite ausrichten.

• Deckel des Druckers wieder schließen.

Etikettenrolle im Abreißmodus einlegen

Der Drucker ist standardmäßig mit einer integrierten Abreißkante ausgestattet (nicht bei Option Messer oder Spender). Für den Betrieb mit Abreißkante (I) sind die beiden Rändelschrauben (F) zu lösen und das Frontblech (G) zu entfernen.

Pica II

Deutsch

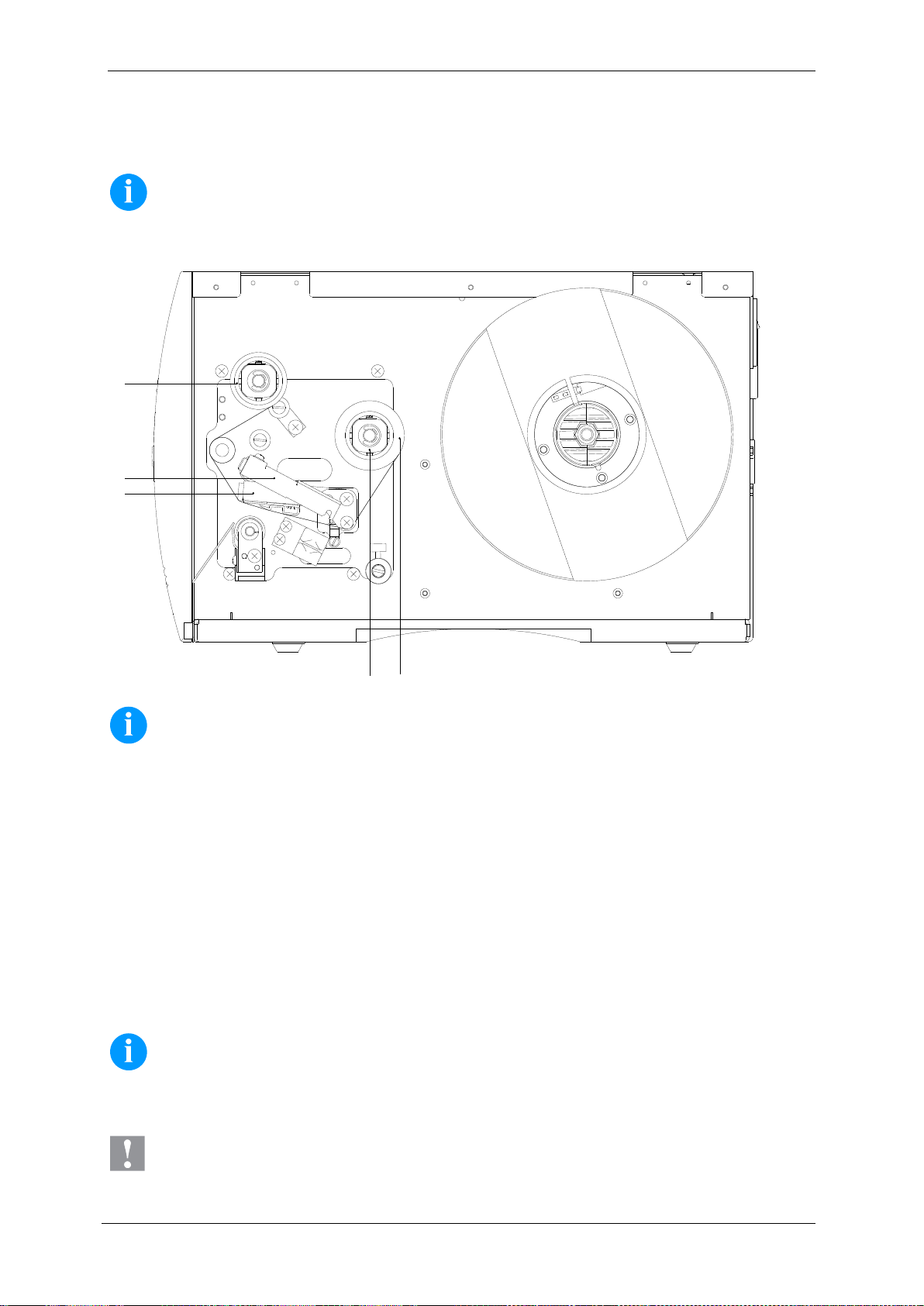

Transferband einlegen

HINWEIS!

Für die Thermotransfer-Druckmethode muss ein Farbband eingelegt werden. Bei Verwendung des Etikettendruckers für den direkten Thermodruck wird kein Farbband eingelegt. Die im Etikettendrucker verwendeten Farbbänder müssen mindestens so breit sein wie das Druckmedium. Ist das Farbband schmaler als das Druckmedium, bleibt der Druckkopf teilweise ungeschützt und nutzt sich vorzeitig ab.

HINWEIS!

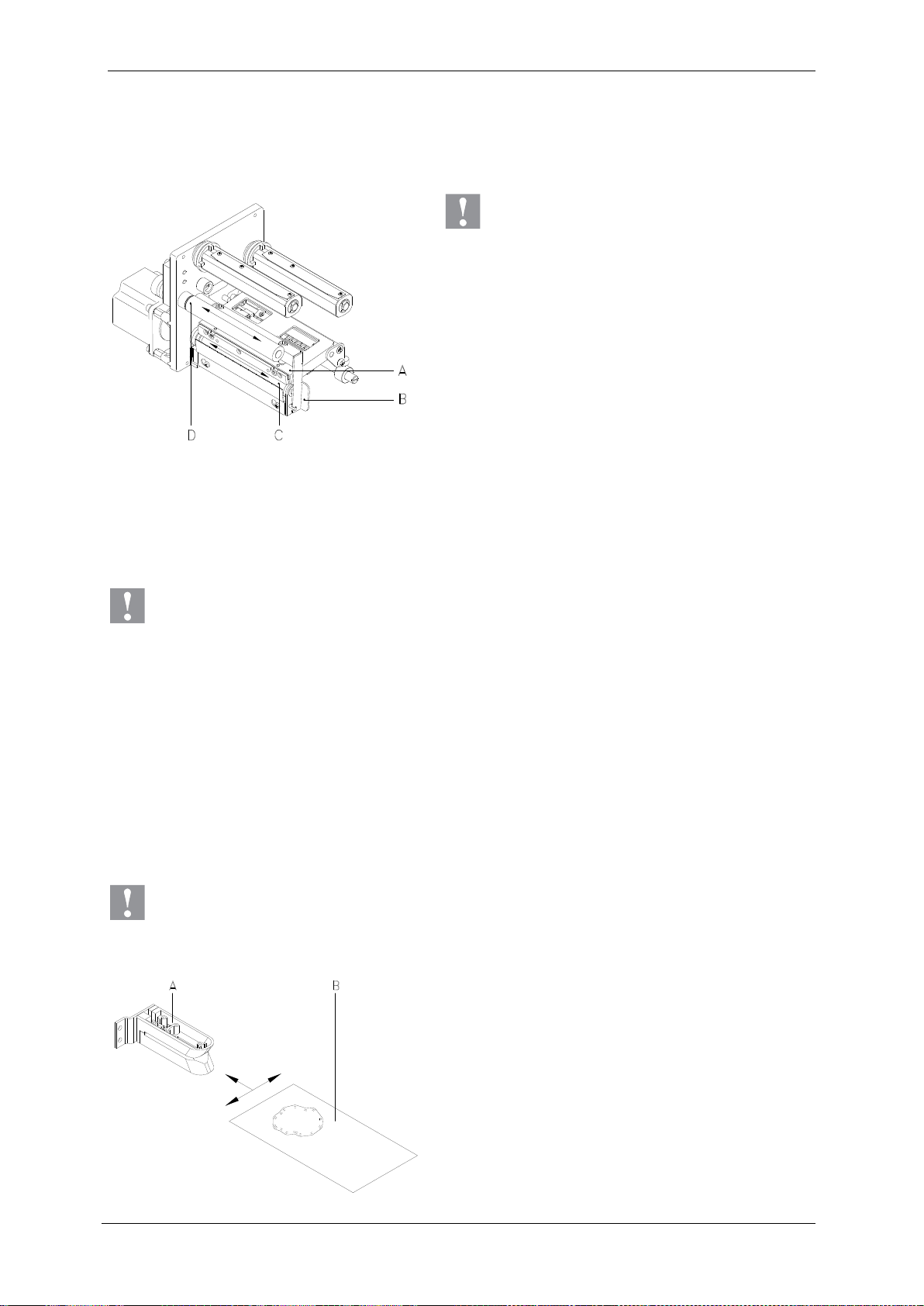

Bevor eine neue Transferbandrolle eingelegt wird, ist der Druckkopf mit Druckkopf- und Walzenreiniger (97.20.002) zu reinigen. Die Handhabungsvorschriften zur Verwendung von Isopropanol (IPA) sind zu beachten. Bei Kontakt mit der Haut oder den Augen mit fließendem Wasser gründlich auswaschen. Bei anhaltender Reizung Arzt aufsuchen. Für gute Belüftung sorgen.

• Deckel des Druckers öffnen.

• Roten Andruckhebel (D) gegen den Uhrzeigersinn drehen, um Druckkopf (C) aufzuklappen.

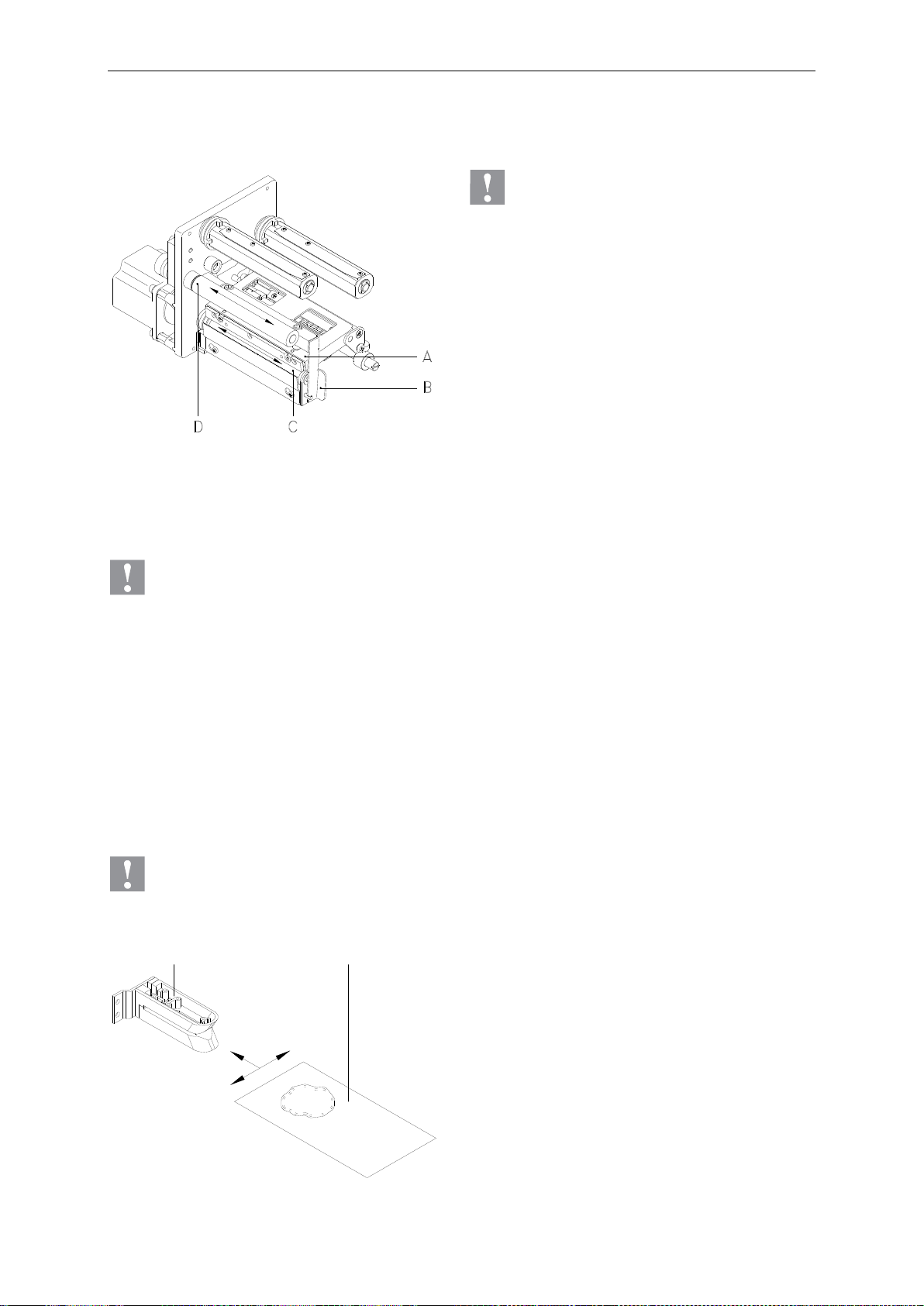

• Transferbandrolle (A) mit Außenwicklung auf die Abwickelrolle (B) stecken.

• Farbband-Leerkern über die Aufwickelrolle (E) schieben und Transferband unterhalb des Druckkopfs (C) durchführen.

• Transferbandanfang mit einem Klebestreifen am Leerkern der Aufwickelrolle (E) fixieren. Hierbei die Rotationsrichtung der

Transferbandaufwicklung gegen den Uhrzeigersinn beachten.

• Roten Andruckhebel (D) bis er einrastet im Uhrzeigersinn drehen, um den Druckkopf (C) anzuklappen.

• Deckel des Druckers wieder schließen.

HINWEIS!

Da durch elektrostatische Entladung die dünne Beschichtung des Thermodruckkopfes oder andere elektronische Teile beschädigt werden können, sollte das Transferband antistatisch sein. Die Verwendung falscher Materialien kann zu Fehlfunktionen des Druckers führen und die Garantie erlöschen lassen.

VORSICHT!

Einfluss von statischem Material auf den Menschen!  Antistatisches Transferband verwenden, da es beim Entnehmen zur statischen Entladung kommen könnte.

Pica II

Deutsch

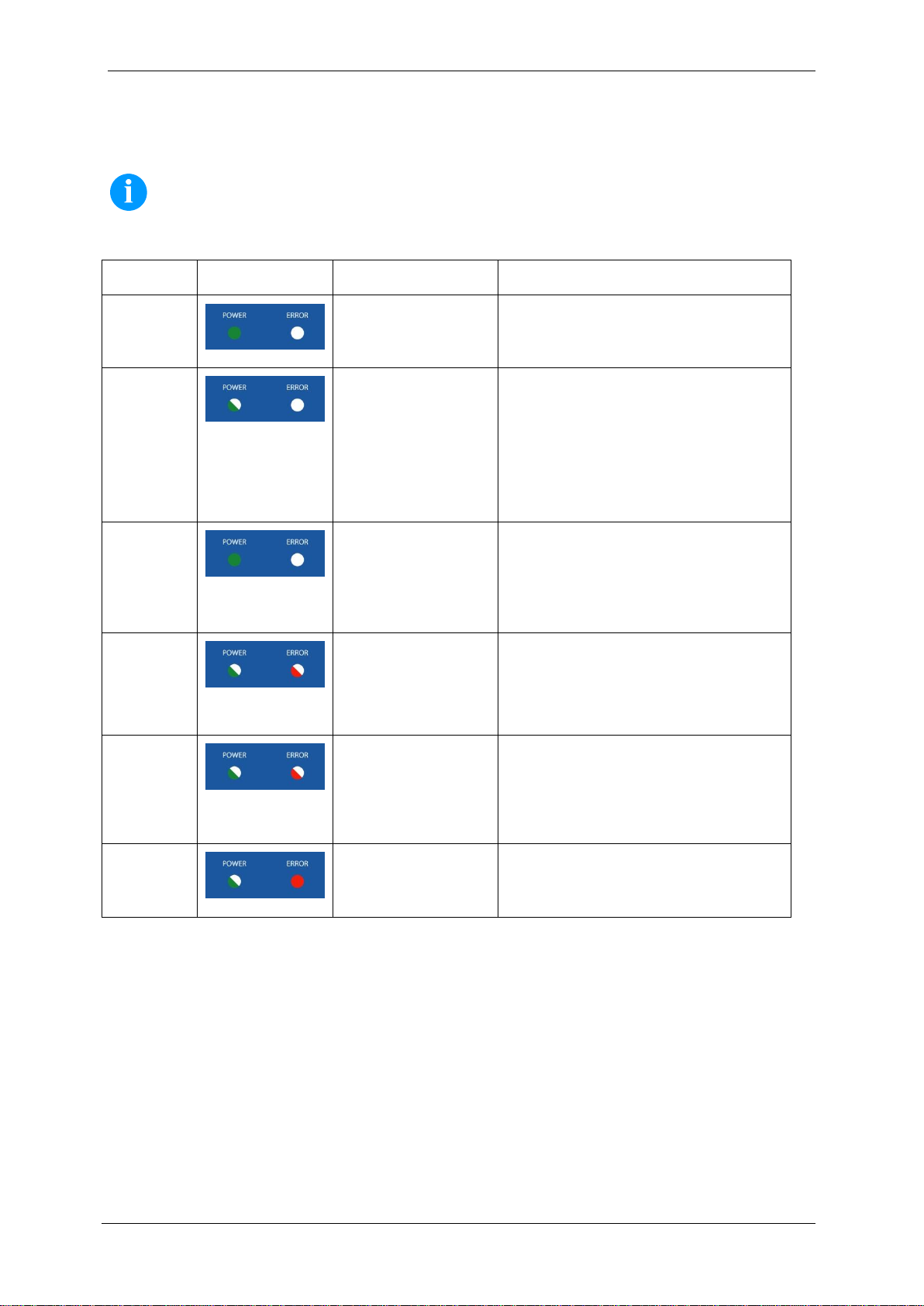

Bedienfeld

HINWEIS!

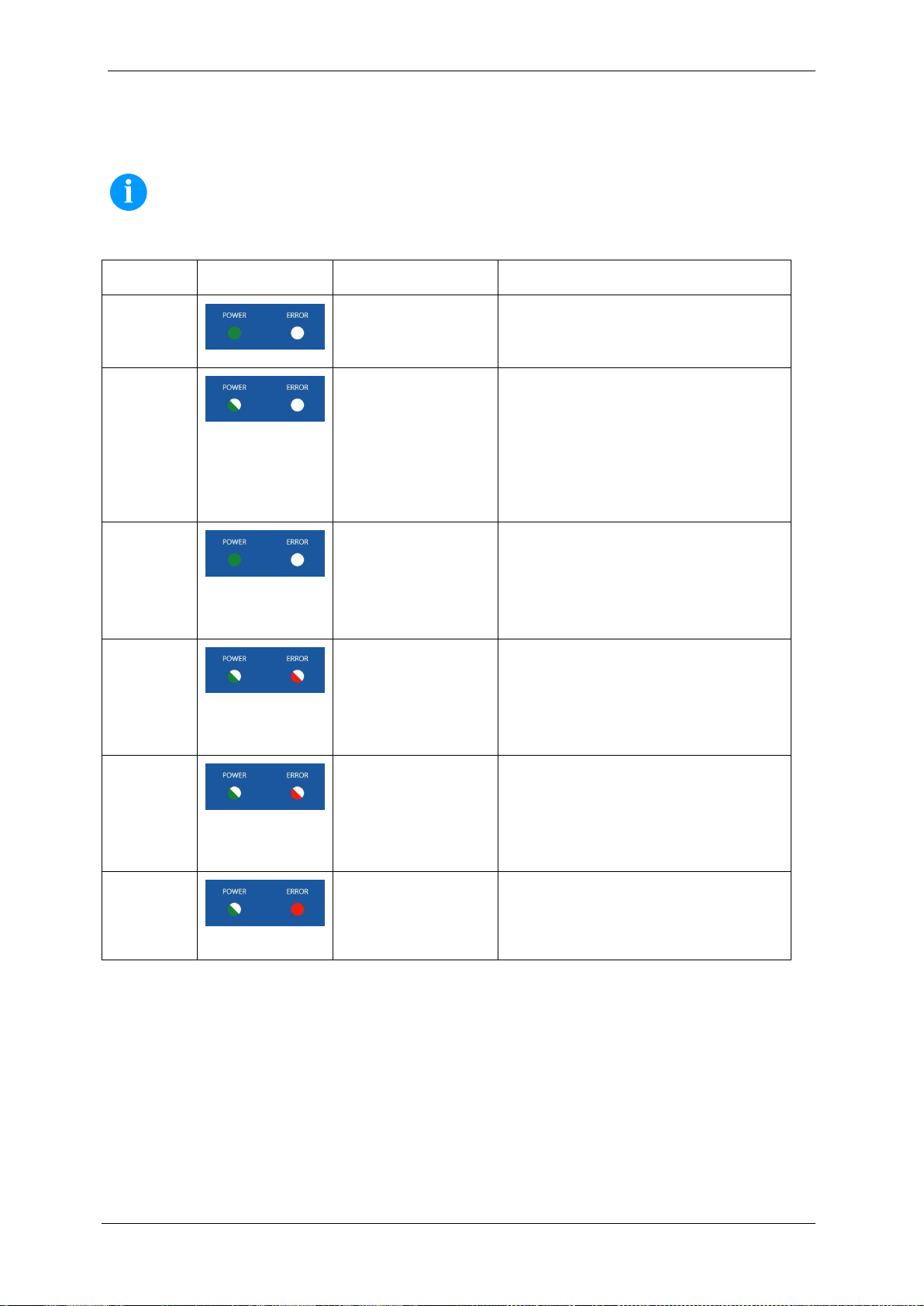

Der Drucker verfügt zusätzlich zum zweizeiligen Display über 2 farbige LEDs, damit der Anwender auch aus der Entfernung den Druckerzustand ablesen kann.

Zustand

LED

Display

Beschreibung

Bereit

ONLINE

Anzeige von Datum und Uhrzeit.

Der Drucker ist bereit Daten zu empfangen.

Nicht bereit

OFFLINE

Anzeige von Datum und Uhrzeit.

Im Offline Mode des Druckers können folgende Aktionen ausgeführt werden:

• Vorschub um ein Etikett

• Testdruck/Statusdruck

• Fehlerquittierung

• Druckauftrag abbrechen

Drucken

Name Print

Name des gedruckten Etiketts.

Soll- und Ist Stückzahl innerhalb des laufenden Druckauftrags.

Der Drucker arbeitet den aktuellen Druckauftrag ab.

Der Drucker kann Daten für einen neuen Druckauftrag empfangen.

Der neue Druckauftrag wird nach Beenden des vorherigen Auftrags gestartet.

Pause

Name Stopped

Name des gedruckten Etiketts.

Soll- und Ist Stückzahl innerhalb des laufenden Druckauftrags.

Druckauftrag wurde vom Bediener abgebrochen.

Warten

Name Waiting

Name des gedruckten Etiketts.

Soll- und Ist Stückzahl innerhalb des laufenden Druckauftrags.

Nur bei Option Spender: Der Drucker ist bereit das nächste Etikett des laufenden Druckauftrags zu drucken und anschließend zu spenden.

Fehler

Error Number

Fehler Nummer Kurzbeschreibung des

Fehlers.

Es ist ein Fehler aufgetreten der behoben werden muss.

Der Druckauftrag kann nach Beheben des Fehlers fortgesetzt werden.

Pica II

Deutsch

Tastenfunktion

HINWEIS!

Die Tastenfunktionen sind vom aktuellen Druckerzustand abhängig.

Zustand

Taste

Beschreibung/Funktion

Bereit

Wechsel in den Offline Mode.

Tasten nacheinander gedrückt halten, um Etikettenwerte zu ermitteln.

Tasten nacheinander gedrückt halten (> 10 s), um Default Werte widerherzustellen.

Nicht bereit

Wechsel in den Online Mode.

Kurz drücken = Etikettenvorschub. Lang drücken = Einzelschnitt.

Kurz drücken = Testdruck. Lang drücken = Statusdruck.

Tasten gemeinsam gedrückt halten, um in die Service Funktionen zu gelangen.

Drucken

Druckauftrag unterbrechen. Druckauftrag fortsetzen.

Pause

Druckauftrag abbrechen.

Druckauftrag fortsetzen.

Fehler

Fehlerquittierung.

Pica II

Deutsch

Technische Daten

Pica II 104/8

Pica II 106/12

Pica II 103/8 T

Pica II 108/12 T

Druckauflösung

200 dpi

300 dpi

203 dpi

300 dpi

Max. Druckgeschwindigkeit

100 mm/s

Druckbreite

104 mm

105,7 mm

104 mm

108,4 mm

Durchlassbreite

110 mm

Druckkopf

Flat Type1

Flat Type2

Flat Type²

Etiketten

Etiketten- oder Endlosmaterial auf Rollen oder Leporello

Papier, Karton, Textil, Kunststoff Materialstärke

max. 220 gr/m² (größer auf Anfrage)

Min. Etikettenbreite

15 mm

Min. Etikettenhöhe

Standard Messer-/Spendebetrieb

6 mm 15 mm

Max. Etikettenhöhe

Standard Option Ethernet

750 mm 650 mm

Max. Rollendurchmesser

Abwicklung intern Aufwicklung intern

180 mm

---

Kerndurchmesser

40 mm / 75 mm (Option)

Wicklung

außen oder innen

Etikttensensor

Standard Option

Durchlicht Durchlicht + Reflexion von oben / Durchlicht + Reflexion von unten

Transferband (nur für Thermotransfer Drucker)

Farbseite

außen oder innen (Option)

Max. Rollendurchmesser

Ø 70 mm

Kerndurchmesser

25,4 mm / 1″

Max. Länge

300 m

Max. Breite

110 mm

Abmessungen (mm)

Breite x Höhe x Tiefe

230 x 230 x 350

Gewicht

9 kg

Elektronik

Prozessor

High Speed 32 Bit

Arbeitsspeicher (RAM)

16 MB

Batterie

für Echtzeituhr (Datenspeicherung bei Netzabschaltung)

Warnsignal

Akustisches Signal bei Fehler

Schnittstellen

Seriell

RS-232C (bis 115200 Baud)

Parallel

Centronics (SPP)

USB

2.0 High Speed Slave

Ethernet (Option)

10/100 Base T, LPD, RawIP-Printing, DHCP, HTTP, FTP

WLAN (Option)

Modul 802.11 b/g/n WEP, WPA, WPA-PSK, WPA2, WPA2-PSK, EAP

= Thermotransfer

= Thermodirekt

Pica II

Deutsch

Betriebsbedingungen

Pica II 104/8

Pica II 106/12

Pica II 103/8 T

Pica II 108/12 T

Nennspannung

230 V AC / 50 … 60 Hz 2 A 115 V AC / 50 … 60 Hz 3 A (Option)

Leistungsaufnahme

max. 150 VA

Betriebstemperatur

5 … 35 °C

Luftfeuchtigkeit

max. 80 % (nicht kondensierend)

Bedienfeld

Tasten

Testdruck, Statusdruck, Feed, Enter

LCD-Anzeige

Grafikdisplay 122 x 32 Pixel

Überwachungen

Druckstopp bei

Transferbandende / Etikettenende

Statusausdruck

Ausdruck zu Geräteeinstellungen wie z.B. Laufleistung, Lichtschranken-, Schnittstellen-, Netzwerkparameter Ausdruck der internen Schriftarten sowie aller unterstützter Barcodes

Schriften

Schriftarten

6 Bitmap Fonts 8 Vektor Fonts/TrueType Fonts 6 Proportionale Fonts Weitere Schriftarten auf Anfrage

Zeichensätze

Windows 1250 bis1257, DOS 437, 850, 852, 857, UTF-8 Es werden alle west- und osteuropäischen, lateinischen, kyrillischen, griechischen und arabischen (Option) Zeichen unterstützt. Weitere Zeichensätze auf Anfrage

Bitmap Fonts

Größe in Breite und Höhe 0,8 … 5,6 Vergrößerungsfaktor 2 … 9 Ausrichtung 0°, 90°, 180°, 270°

Vektor Fonts/TrueType Fonts

Größe in Breite und Höhe 1 … 99 mm Vergrößerungsfaktor stufenlos Ausrichtung 0°, 90°, 180°, 270°

Schriftattribute

Abhängig von der Schriftart − fett, kursiv, invers, vertikal

Zeichenabstand

Variabel

Barcodes

1D Barcodes

CODABAR, Code 128, Code 2/5 interleaved, Code 39, Code 39 extended, Code 93, EAN 13, EAN 8, EAN ADD ON, GS1-128, Identcode, ITF 14, Leitcode, Pharmacode, PZN 7 Code, PZN 8 Code, UPC-A, UPC-E

2D Barcodes

Aztec Code, CODABLOCK F, DataMatrix, GS1 DataMatrix, MAXICODE, PDF 417, QR Code

Composite Barcodes

GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Truncated

Alle Barcodes sind in Höhe, Modulbreite und Ratio variabel. Ausrichtung 0°, 90°, 180°, 270° Wahlweise Prüfziffer und Klarschriftausdruck.

Software

Konfiguration

ConfigTool

Prozess Steuerung

NiceLabel

Etikettensoftware

Labelstar Office Lite Labelstar Office

Windowstreiber

Windows 7® 32/64 Bit Windows 8® 32/64 Bit Windows 8.1® 32/64 Bit Windows 10® 32/64 Bit Windows Server 2008® (R2) 64 Bit Windows Server 2012® 64 Bit Windows Server 2012® (R2) 64 Bit

Technische Änderungen vorbehalten

Pica II

Deutsch

Reinigung

GEFAHR!

Lebensgefahr durch Stromschlag!  Vor allen Wartungsarbeiten den Etikettendrucker vom Stromnetz trennen und kurz warten, bis sich das

Netzteil entladen hat.

HINWEIS!

Für die Reinigung des Geräts sind persönliche Schutzeinrichtungen wie Schutzbrille und Handschuhe empfehlenswert.

Wartungsaufgabe

Häufigkeit

Allgemeine Reinigung.

Bei Bedarf.

Transferband-Zugwalze reinigen.

Bei jedem Wechsel der Transferbandrolle oder bei Beeinträchtigung des Druckbilds.

Druckwalze reinigen.

Bei jedem Wechsel der Etikettenrolle oder bei Beeinträchtigung des Druckbilds und des Etikettentransports.

Druckkopf reinigen.

Bei jedem Wechsel der Transferbands oder bei Beeinträchtigung des Druckbilds.

Etikettenlichtschranke reinigen.

Bei Austauschen der Etikettenrolle.

HINWEIS!

Die Handhabungsvorschriften zur Verwendung von Isopropanol (IPA) sind zu beachten. Bei Kontakt mit der Haut oder den Augen mit fließendem Wasser gründlich auswaschen. Bei anhaltender Reizung Arzt aufsuchen. Für gute Belüftung sorgen.

WARNUNG!

Brandgefahr durch leicht entzündlichen Etikettenlöser!  Bei Verwendung von Etikettenlöser muss der Etikettendrucker vollständig von Staub befreit und gereinigt sein.

Allgemeine Reinigung

VORSICHT!

Beschädigung des Etikettendruckers durch scharfe Reinigungsmittel!

 Keine Scheuer- oder Lösungsmittel zur Reinigung der Außenflächen oder Baugruppen verwenden.

 Staub und Papierfusseln im Druckbereich mit weichem Pinsel oder Staubsauger entfernen.  Außenflächen mit Allzweckreiniger säubern.

Transferband-Zugwalze reinigen

Eine Verschmutzung der Zugwalze führt zu einer schlechteren Druckqualität und kann außerdem zu Beeinträchtigungen des Materialtransports führen.

• Deckel des Druckers öffnen.

• Transferband aus dem Etikettendrucker nehmen.

• Ablagerungen mit Walzenreiniger und weichem Tuch entfernen.

• Wenn die Walze Beschädigungen aufweist, Walze tauschen.

Pica II

Deutsch

Druckwalze reinigen

Eine Verschmutzung der Druckwalze führt zu einer schlechteren Druckqualität und kann außerdem zu Beeinträchtigungen des Materialtransports führen.

VORSICHT!

Beschädigung der Druckwalze!  Keine scharfen, spitzen oder harten

Gegenstände zur Reinigung der Druckwalze verwenden.

• Deckel des Druckers öffnen.

• Roten Andruckhebel (B) gegen den Uhrzeigersinn

drehen, um den Druckkopf (A) zu entriegeln.

• Etiketten und Transferband aus dem

Etikettendrucker nehmen.

• Ablagerungen mit Walzenreiniger und weichem Tuch

entfernen.

• Wenn die Walze Beschädigungen aufweist, Walze

tauschen.

• Walze (C + D) schrittweise von Hand drehen, um die

gesamte Walze zu reinigen (nur bei ausgeschaltetem Drucker möglich, da sonst der Schrittmotor bestromt und damit die Walze in ihrer Position gehalten wird).

Druckkopf reinigen

Während des Drucks kommt es zu Verunreinigungen am Druckkopf z.B. durch Farbpartikel des Transferbandes. Deshalb ist es sinnvoll und notwendig, den Druckkopf in gewissen Zeitabständen, abhängig von Betriebsstunden und Umgebungseinflüssen wie Staub usw., zu reinigen.

VORSICHT!

Beschädigung des Druckkopfs!

 Keine scharfen, spitzen oder harten Gegenstände zur Reinigung des Druckkopfs verwenden.  Glasschutzschicht des Druckkopfs nicht berühren.

• Deckel des Druckers öffnen.

• Roten Andruckhebel gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln.

• Etiketten und Transferband aus dem Etikettendrucker nehmen.

• Druckkopfoberfläche mit einem in reinem Alkohol getränktem Wattestäbchen reinigen.

• Vor Inbetriebnahme des Etikettendruckers, Druckkopf 2 bis 3 Minuten trocknen lassen.

Etikettenlichtschranke reinigen

VORSICHT!

Beschädigung der Lichtschranke!  Keine scharfen oder harten Gegenstände oder Lösungsmittel zur Reinigung der Lichtschranke verwenden.

Die Etikettenlichtschranke kann durch Papierstaub verschmutzen. Dadurch kann die Etikettenabtastung beeinträchtigt werden.

• Deckel des Druckers öffnen.

• Roten Andruckhebel gegen den Uhrzeigersinn

drehen, um den Druckkopf zu entriegeln.

• Etiketten und Transferband aus dem

Etikettendrucker entnehmen.

• Lichtschranke (A) mit Druckgas-Spray ausblasen.

Anweisungen auf der Dose beachten.

• Etikettenlichtschranke (A) kann zusätzlich mit einer

Reinigungskarte (B) die zuvor mit reinem Alkohol befeuchtet wurde, gereinigt werden. Die Reinigungskarte ist hin und her zu schieben (siehe Abbildung).

• Etiketten und Transferband wieder einlegen.

Kort vejledning &

Sikkerhedsvejledning

Dansk

Pica II

Dansk

Oplysninger om leverancens omfang, udseende, ydelse, mål og vægt svarer til vores kendskab på tidspunktet for udgivelsen. Forbehold for ændringer.

Forbehold for alle rettigheder, også vedr. oversættelsen. Ingen af værkets dele må gengives på nogen som helst måde (tryk, fotokopi eller anden metode) uden skriftlig tilladelse fra Carl

Valentin GmbH, eller bearbejdes, mangfoldiggøres eller udbredes ved hjælp af elektroniske systemer. I kraft af apparaternes konstante videreudvikling kan der forekomme afvigelser mellem dokumentationen og apparatet.

Den aktuelle version findes under www.carl-valentin.de.

Varemærker

Alle nævnte mærker eller varemærker er registrerede mærker eller registrerede varemærker tilhørende deres respektive ejere og eventuelt ikke kendetegnet separat. Ud fra manglen af kendetegningen kan det ikke sluttes, at det ikke handler sig om et registeret mærke eller et registreret varemærke.

Carl Valentin-etiketprinter opfylder følgende sikkerhedsdirektiver:

EU-lavspændingsdirektiv (2006/95/EG)

EU-direktiv Elektromagnetisk kompatibilitet (2004/108/EG)

Carl Valentin GmbH

Postfach 3744 78026 Villingen-Schwenningen Neckarstraße 78 – 86 u. 94 78056 Villingen-Schwenningen

Phone Fax

+49 7720 9712-0 +49 7720 9712-9901

E-Mail Internet

info@carl-valentin.de www.carl-valentin.de

Pica II

Dansk

Indhold

Normal anvendelse

Sikkerhedshenvisninger

Miljørigtig bortskaffelse

Driftsbetingelser

Udpak etiketprinter

Leveringsomfang

Opstil etiketprinter

Tilslut etiketprinteren

Idrifttagning etiketprinteren

Ilægning af etiketrulle i standardmodus

Ilægning af en etiketrulle i afrivningsmodus

Læg transferfolie i

Betjeningsfelt

Tastfunktioner

Tekniske data

Rens transferbånd-trækvalse

Rengør trykvalse

Rengør printhovede

Rengør etiketfotocellen

Pica II

Dansk

Normal anvendelse

• Etiketprinteren er konstrueret i henhold til det tekniske stade og de anerkendte sikkerhedstekniske regler. Alligevel kan der

under brugen opstå farer for brugerens eller andres liv og lemmer resp. skader på etiketprinteren og andre materielle værdier.

• Etiketprinteren må kun bruges i teknisk upåklagelig tilstand samt efter bestemmelserne for normal, sikkerheds- og

farebevidst drift i henhold til betjeningsvejledningen! Især fejl, som påvirker sikkerheden, skal omgående afhjælpes.

• Etiketprinteren er udelukkende beregnet til tryk på materialer, som producenten har fundet egnede og tilladt. Al anden

anvendelse falder uden for normal anvendelse. Producenten/leverandøren påtager sig ikke noget ansvar for skader, der er resultatet af misbrug; det er alene brugeren, der bærer risikoen.

• Til normal anvendelse hører også at overholde betjeningsvejledningen, inkl. producentens

vedligeholdelsesanbefalinger/forskrifter.

Sikkerhedshenvisninger

• Etiketprinteren er beregnet til strømforsyning med vekselspænding fra 230 V AC eller 115 V AC (se typeskilt).

Etiketprinteren må kun tilsluttes stikdåser med beskyttelseskontakt.

• Etiketprinteren må kun kobles sammen med apparater, som fører sikkerhedslavspænding.

• Alle relevante apparater (computer, printer, tilbehør) skal være slukket, inden de tilsluttes eller kobles fra.

• Etiketprinteren må kun bruges i et tørt miljø og må ikke udsættes for fugtighed (vandsprøjt, tåge osv.).

• Vedligeholdelses- og reparationsforanstaltninger må kun udføres af uddannet fagpersonale.

• Betjeningspersonalet skal undervises af den driftsansvarlige på basis af brugsanvisningen.

• Hvis etiketprinteren bruges med åbent dæksel, skal man passe på, at personers klæder, hår, smykker eller lignende ikke

kommer i berøring med frilagte, roterende dele.

• Apparatet og dets dele (f.eks. printhoved) kan blive varmt under printning. Må ikke røres under drift og skal køle af inden

materialeskift, afmontering eller justering.

• Der må aldrig benyttes brændbare forbrugsstoffer.

• Udfør kun de handlinger, som er beskrevet i denne betjeningsvejledning. Arbejde, som rækker ud over denne, må kun

udføres af producenten eller med producentens samtykke.

• Ukorrekte ændringer på elektroniske komponenter og deres software kan forårsage fejl.

• Ukorrekte arbejder eller ændringer på apparatet kan bringe driftssikkerheden i fare.

• Få kun servicearbejde lavet i et kvalificeret værksted, som råder over de nødvendige fagkundskaber og som har værktøj til

gennemførelse af det nødvendige arbejde.

• På apparaterne er der anbragt forskellige advarsler, som gør opmærksom på farer. Disse mærkater må ikke fjernes, ellers

bliver farerne ikke mere registreret.

FARE!

Livsfare pga. netspænding!  Maskinens kabinet må ikke åbnes.

Miljørigtig bortskaffelse

Fabrikanter af B2B-apparater er fra den 23.03.2006 forpligtet til at tilbagetage og nyttiggøre gamle apparater, der er produceret efter den 13.08.2005. Disse gamle apparater må principielt ikke afleveres til de kommunale samlesteder. Nyttiggørelsen og bortskaffelsen af disse skal organiseres af fabrikanten. Tilsvarende mærkede Valentin produkter kan derfor i fremtiden afleveres til Carl Valentin GmbH.

De gamle apparater bortskaffes herefter iht. gældende forskrifter. Carl Valentin GmbH varetager derved alle forpligtelser, der er forbundet med bortskaffelse af gamle apparater, og muliggør

dermed også en fortsat problemløs distribution af produkterne. Vi kan kun tage apparater tilbage, der er sendt fragtfri. Tryksystemets elektronikprintkort er forsynet med et lithium-batteri. Dette skal bortskaffes via batteri-indsamlinger hos

forhandlere eller på offentlige genbrugsstationer. Yderligere oplysninger fremgår af WEEE direktivet eller vores hjemmeside www.carl-valentin.de.

Pica II

Dansk

Driftsbetingelser

Driftsbetingelserne er forudsætninger, som skal være opfyldt før idrifttagning og under driften af vores maskiner, for at garantere en sikker og fejlfri drift.

Læs driftsbetingelserne omhyggeligt igennem. Hvis der er spørgsmål mht. til de praktiske anvendelser af driftsbetingelserne, er du velkommen til at kontakte os eller dit

kundeservicested.

Generelle betingelser

Maskinerne skal, indtil de stilles op, kun transporteres og opbevares i originalemballagen. Maskinerne må ikke opstilles og ikke tages i drift, før driftsbetingelserne er opfyldt. Idrifttagning, programmering, betjening, rengøring og vedligeholdelse af vores maskiner må kun foretages efter grundig

gennemlæsning af vores vejledninger. Maskinerne må kun betjenes af uddannet personale.

BEMÆRK!

Vi anbefaler deltagelse i løbende kurser. Kursernes indhold er kapitlet 'Driftsbetingelser', 'Ilægning af transferbånd' og 'Rengørig og vedligeholdelse'.

Henvisningerne gælder ligeledes for de fremmede maskiner, som leveres af os. Der må kun anvendes originale reserve- og udskiftningsdele. Kontakt venligst producenten angående reserve- og sliddele.

Betingelser på opstillingsstedet

Opstillingsfladen skal være jævn, vibrations- og svingningsfri samt fri for træk. Maskinerne skal placeres, så der er nem adgang for betjening og vedligeholdelse.

Installation af maskinens netforsyning

Installationen af netforsyningen for tilslutning af vores maskiner skal foretages iht. de internationale forskrifter og deraf afledte bestemmelser. Dertil hører hovedsageligt anbefalingerne en af de tre følgende kommissioner:

• Den Internationale Elektroniske Kommission (IEC)

• Den Europæiske Komite for Elektronisk Standardisering (CENELEC)

• Forbundet af Tyske Elektroteknikere (VDE)

Vores maskiner er bygget iht. VDE-beskyttelsesklasse I og skal tilsluttes til en beskyttelsesleder. Maskinens netforsyning skal have en beskyttelsesleder til at aflede maskininterne støjspændinger.

Tekniske data for netforsyningen

Netspænding og netfrekvens:

Se typeskilt

Netspændingens tilladte tolerance:

+6 % … −10 % fra mærkeværdien

Netfrekvensens tilladte tolerance:

+2 % … −2 % fra mærkeværdien

Netspændingens tilladte klirfaktor:

≤ 5 %

Støjdæmpningsforanstaltninger:

Ved kraftigt forurenede net (f.eks. ved anvendelse af thyristorstyrede anlæg) skal der på foretages støjdæmpningsforanstaltninger maskinen. Der findes f.eks. følgende muligheder:

• Separat nettilledning til vores maskiner.

• Ved problemer monteres en kapacitiv frakoblet isoleringstransformer eller en anden støjdæmpende enhed i netledningen

for vores maskiner.

Pica II

Dansk

Støjudstråling og støjimmunitet

Støjudstråling/ Emission iht. EN 61000-6-4: 2007 industriområde

• Støjspænding på ledninger iht. EN 55022: 05-2008

• Støjfeltstyrke iht. EN 55022: 05-2008

• Oversvingningsstrømme (nettilbagevirkning) iht. EN 61000-3-2: 04-2006

• Flimmer iht. EN 61000-3-3: 09-2008

Støjimmunitet/immunity iht. EN 61000-6-2: 08-2005 industriområde

• Støjimmunitet mod afladning af statisk elektricitet iht. EN 61000-4-2: 03-2009

• Elektromagnetiske felter iht. EN 61000-4-3: 05-2006, ENV 50204: 03-1995

• Støjimmunitet mod hurtige transiente støjvarianter (Burst) iht. EN 61000-4-4: 12-2004

• Støjimmunitet mod stødspændingen (Surge) iht. EN 61000-4-5: 11-2006

• HF spænding iht. EN 61000-4-6: 03-2009

• Spændingsafbrydelser og spændingsreducering iht. EN 61000-4-11: 08-2004

BEMÆRK!

Dette er en anordning i klasse A. Denne anordning kan forårsage netstøj i boligområder. I et sådant tilfælde forlanges af ejeren, at denne gennemfører passende foranstaltningen og betaler for dette.

Forbindelsesledninger til eksterne maskiner

Alle forbindelsesledninger skal trækkes i afskærmede ledninger. Skærmgitteret skal på begge sider i store flader være forbundet med stikhuset.

Der må ikke foretages en parallel ledningsføring til strømledninger. Hvis parallel føring ikke kan undgås, overholdes en minimumafstand på 0,5 m.

Temperaturområde for ledninger: −15 … +80 °C. Det er kun tilladt at tilslutte apparater med kredsløb, der opfylder kravet 'Safety Extra Low Voltage' (SELV). Generelt er dette

apparater, der er kontrolleret iht. EN 60950.

Installation af dataledninger

Datakablerne skal være helt afskærmet og være forsynet med metal- eller metalliserede stikkabinetter. Afskærmede kabler og stik er nødvendige, for at undgå radiation og modtagelse af elektriske forstyrrelser.

Tilladte ledninger

Afskærmet ledning:

4 x 2 x 0,14 mm² ( 4 x 2 x AWG 26) 6 x 2 x 0,14 mm² ( 6 x 2 x AWG 26) 12 x 2 x 0,14 mm² (12 x 2 x AWG 26)

Sende- og modtageledninger skal være snoet parvis.

Maksimale ledningslængder:

ved interface V 24 (RS232C) - 3 m (med afskærmning) ved Centronics - 3 m (med afskærmning) ved USB - 3 m ved Ethernet - 100 m

Luftkonvektion

For at undgå en ikke tilladt opvarmning, skal der kunne dannes en fri luftkonvektion rundt om maskinen.

Pica II

Dansk

Grænseværdier

Beskyttelsesart iht. IP:

Omgivende temperatur °C (drift):

Min. +5 Maks. +35

Omgivende temperatur °C (lagring):

Min. −20 Maks. +60

Relativ luftfugtighed % (drift):

Maks. 80

Relativ luftfugtighed % (lagring):

Maks. 80 (maskinerne må ikke fugtes)

Garanti

Vi hæfter ikke for skader, som opstår pga.:

• At driftsbetingelser og betjeningsvejledning ikke er blevet overholdt.

• Forkert elektrisk installation i omgivelserne.

• Konstruktionsmæssige ændringer af vores maskiner.

• Forkert programmering og betjening.

• Manglende datasikring.

• Anvendelse af ikke originale reserve- og tilbehørsdele.

• Naturligt slid og slitage.

Hvis maskiner indstilles eller programmeres på ny, kontrolleres den nye indstilling vha. prøvekørsel og prøvetryk. Derved undgås forkerte resultater, kendemærker og analyser.

Maskinerne må kun betjenes af uddannede medarbejdere. Kontroller den korrekte omgang med vores produkter og deltag løbende i kurser. Vi overtager intet ansvar for, at alle i denne vejledning beskrevne egenskaber er til rådighed ved alle modeller. Pga. den

fortsatte videreudvikling og forbedring af vores produkter er der mulighed for, at tekniske data ændres uden varsel. Pga. videreudvikling eller landespecifikke forskrifter kan billeder og eksempler afvige i vejledningen for den leverede udgave. Vær opmærksom på informationerne om tilladte trykmedier og henvisninger til pleje af maskinen for at undgå beskadigelser

eller slid før tid . Vi har gjort os umage med at skrive denne håndbog i et forståeligt sprog og forsøgt at komme med så mange informationer som

muligt. Ved spørgsmål eller fejl, beder vi dig meddele os dette, så vi har mulighed for at forbedre vores håndbøger.

Pica II

Dansk

Udpak etiketprinter

 Tag etiketprinteren ud af kartonen.  Kontroller etiketprinteren for transportskader.  Kontroller, at leverancen er komplet.

Leveringsomfang

• Etiketprinter.

• Netkabel.

• tom foliekerne, monteret på transferfoliens opruller.

• Afrivningskant (kun ved grundapparater).

• Dispenserkant (kun dispenserapparater).

• Afskæringsindretning (kun ved apparater med tilvalg kniv).

• Dokumentation.

• Printerdriver CD.

• Labelstar Office LITE

BEMÆRK!

Opbevar den originale emballage for senere transport.

Opstil etiketprinter

FORSIGTIG!

Beskadigelse af apparatet og printmaterialer på grund af fugtighed og væde.

 Etiketprinteren må kun opstilles på tørre steder, der er beskyttet mod sprøjtevand.

 Stil printeren på et plant underlag.  Åbn etiketprinterens dæksel.  Fjern transportsikringer af skumstof i printhovedområdet.

Tilslut etiketprinteren

Etiketprinteren er standardmæssigt forberedt for en netspænding på 230 V AC / 50 … 60 Hz. Der kan valgfrit anvendes en netspænding på 115 V AC / 50 … 60 Hz. Den indstillede netspænding er angivet på typeskiltet.

FORSIGTIG!

Beskadigelse af apparatet som følge af udefinerede tændingsstrømme.

 Stil netafbryderen i stilling "0" inden nettilslutningen.

 Stik netkablet i nettilslutningsbøsningen.  Stik netkablets stik i en jordet stikkontakt.

BEMÆRK!

Der kan forekomme fejl i driften på grund af utilstrækkelig eller manglende jording. Sørg for, at alle computere, der er tilsluttet printeren, samt forbindelseskablerne er jordforbundet efter forskrifterne.

 Forbind etiketprinter med computer eller netværk med et egnet kabel.

Pica II

Dansk

Idrifttagning etiketprinteren

BEMÆRK!

Printeren kan både styres med vores printerdriver og med vores etiketsoftware.

Når etiketprinteren tændes på bagsiden, vises den aktuelle status, den aktuelle dato og det aktuelle klokkeslæt.

 Ilæg etiketmateriale og transferbånd.  Efter ilægning af etiketter og transferbåndet skal etiketterne måles af printeren.

Herved måles etiketlængden og etiketsensoren justeres. Tryk på tasterne og på folietastaturet (> 3 sek.) for at starte målingen. Printeren skal til målingen være i online-modus.

 Tryk efter afslutningen af målingen på tasten for at skifte til online-modus.

BEMÆRK!

For at muliggøre en korrekt måling skal mindst to hele etiketter skubbes frem (ikke ved endeløse etiketter).

Ved måling af etiket- og slidslængde kan der forekomme mindre differencer. Derfor kan værdierne indstilles manuelt både i etiketsoftwaren og printerdriveren og overføres til printeren.

Pica II

Dansk

Ilægning af etiketrulle i standardmodus

• Åbn printerens låg.

• Tryk trykknappen (K) op, ved at dreje den røde trykarm (J) mod uret.

• Fjern den udvendige etiketholder (A).

• Sæt etiketrullen med indvendig vikling på afvikleanordningen (B) og anbring atter etiketholderen (A).

• Før etiketmaterialet igennem ned under vendeakslen (D) og printhovedet (K), og sørg for, at materialet passerer

fotocellen (E).

• Hvis trykknappen (K) skal klappes ind, drejes den røde trykarm (J) med uret, indtil den går i hak.

• Ret justerringe (C) på vendeakslen (D) ind efter materialebredden.

• Luk printerens låg.

Ilægning af en etiketrulle i afrivningsmodus

Printeren er som standard udstyret med en integreret afrivningskant (ikke ved tilvalg kniv eller dispenser). Til drift med afrivningskant (I) skal begge rouletterede skruer (F) løsnes og frontpladen (G) fjernes.

Pica II

Dansk

Læg transferfolie i

BEMÆRK!

Til thermotransfer-trykkemetoden ilægges et farvebånd. Hvis printeren anvendes til direkte termotryk, ilægges ikke noget farvebånd. De farvebånd, som anvendes i printeren skal være mindst lige så brede som trykmediet. Hvis farvebåndet er smallere end trykmediet, er printhovedet delvist ubeskyttet og trykknappen bliver slidt op før tiden.

BEMÆRK!

Inden en ny transferbåndrulle ilægges, skal trykhovedet renses med trykhoved- og valserenseren (97.20.002). Vejledningen til anvendelse af isopropanol (IPA) skal overholdes. Øjne og hud skal skylles grundigt under rindende vand, hvis de kommer i kontakt med rensemidlet. Ved vedvarende irritation skal man søge læge. Sørg for god udluftning.

• Åbn printerens låg.

• Tryk trykknappen (C) op, ved at dreje den røde trykarm (D) mod urets retning.

• Sæt transferbåndrullen (A) med udvendig vikling på afviklerullen (B).

Ved ilægning af farvebåndet skal du være opmærksom på, at farvebåndskernen ligger fast ved afviklerullens anslag. For at opnå et godt trykkeresultat, bør farvebåndet ikke være smallere end etiketmaterialet.

• Skub en farvebåndskerne over opviklerullen (E).

Før transferbåndet igennem neden for printhovedet.

• Fastgør båndet vha. en klæbestrimmel i rotationsretning ved opviklerullens (E) kerne.

For at kontrollere, at transferbåndet kører fejlfrit og uden folder, drejes opviklehylsteret flere gange mod uret.

• Hvis trykknappen (C) skal klappes ind, drejes den røde trykarm (D) med uret, indtil den går i hak.

• Luk printerens låg.

BEMÆRK!

Da elektrostatisk afladning kan beskadige termoprinthovedets tynde belægning eller andre elektroniske dele, skal transferbåndet være antistatisk. Brug af forkerte materialer kan føre til fejlfunktion i printeren og ophæve garantien.

FORSIGTIG!

Statisk materiale kan påvirke mennesker!  Benyt antistatiske transferbånd, da der kan forekomme statiske udladninger under afmonteringen.

Pica II

Dansk

Betjeningsfelt

BEMÆRK!

Printeren har ud over det tolinjede display 2 farvede LED'er, således at brugeren også på afstand kan aflæse printertilstanden.

Tilstand

LED

Display

Beskrivelse

Klar

ONLINE

Visning af dato og klokkeslæt.

Printeren er klar til at modtage data.

Ikke klar

OFFLINE

Visning af dato og klokkeslæt.

I printerens offline-modus kan følgende handlinger udføres:

• Fremføring af en etiket

• Testprint/statusprint

• Fejlbekræftelse

• Afbrydelse af printeropgave

Name Print

Navn på trykt etiket. Indstillet og faktisk antal i

igangværende printeropgave.

Printeren arbejder med den aktuelle printeropgave.

Printeren kan modtage data for en ny printeropgave.

Den nye printeropgave startes, når den foregående opgave er afsluttet.

Pause

Name Stopped

Navn på trykt etiket. Indstillet og faktisk antal i

igangværende printeropgave.

Printeropgave blev afbrudt af brugeren.

Vent

Name Waiting

Navn på trykt etiket. Indstillet og faktisk antal i igangværende printeropgave.

Kun ved tilvalg dispenser: Printeren er klar til at printe den næste etiket for den igangværende printeropgave og derefter uddele.

Fejl

Error Number

Fejlnummer Kort beskrivelse af fejlen.

Der er opstået en fejl, som skal afhjælpes. Printeropgaven kan fortsættes efter afhjælpning af

fejlen.

Pica II

Dansk

Tastfunktion

BEMÆRK!

Tastfunktionerne afhænger af den aktuelle printertilstand.

Tilstand

Tast

Beskrivelse/funktion

Klar Skift til offline-modus

Hold tasterne trykket efter hinanden for at registrere etiketværdier.

Hold tasterne trykket efter hinanden (> 10 s) for at genoprette defaultværdier.

Ikke klar

Skift til online-modus

Kort tryk = etiketfremføring.

Langt tryk = enkelt snit.

Kort tryk = testtryk.

Langt tryk = statusprint.

Hold begge taster trykket samtidigt for at springe til servicefunktioner.

Afbryd printeropgave. Fortsæt printeropgave.

Pause

Afbryd printeropgave.

Fortsæt printeropgave.

Fejl Fejlbekræftelse.

Pica II

Dansk

Tekniske data

Pica II 104/8

Pica II 106/12

Pica II 103/8 T

Pica II 108/12 T

Opløsning

200 dpi

300 dpi

203 dpi

300 dpi

Maks. trykkehastighed

100 mm/s

Trykkebredde

104 mm

105,7 mm

104 mm

108,4 mm

Gennemløbsbredde

110 mm

Printhoved

Flat Type1

Flat Type2

Flat Type²

Etiketter

Etiketter eller endeløst materiale på ruller eller leporello

Papir, karton, tekstil, kunststof Materialstyrke

maks. 220 gr/m² (større efter forespørgsel)

Min. etiketbredde

15 mm

Min. etikethøjde

Standard Ved kniv- og dispenserdrift

6 mm 15 mm

Maks. etikethøjde

Standard Tilvalg

750 mm 650 mm

Maks. rullediameter

Afvikling intern Oprulning intern

180 mm

---

Kernediameter

40 mm / 75 mm (optional)

Vikling

Udvendig eller indvendig

Etiketsensor

Standard Tilvalg

Gennemlys Gennemlys + refleksion ovenfra / Gennemlys + refleksion nedefra

Transferband (kun for thermotransfer printer)

Farveside

Udvendig eller indvendig (optional)

Maks. rullediameter

Ø 70 mm

Kernediameter

25,4 mm / 1″

Maks. længde

300 m

Mak. bredde

110 mm

Dimensions (mm)

Bredde x Højde x Dybde

230 x 230 x 350

Vægt

9 kg

Elektronik

Processor

High speed 32 bit

Arbejdshukommelse (RAM)

16 MB

Batteri

Til realtidsur (datalagring ved netafbrydelse)

Advarselssignal

Akustisk signal ved fejl

Interface

Serielt

RS-232C (op til 115200 Baud)

Parallelt

Centronics (SPP)

USB

2.0 high speed slave

Ethernet (optional)

10/100 base T, LPD, RawIP-Printing, DHCP, HTTP, FTP

WLAN (valgfri)

Modul 802.11 b/g/n WEP, WPA, WPA-PSK, WPA2, WPA2-PSK, EAP

= Thermotransfer

= Thermodirekt

Pica II

Dansk

Tilsluttet effekt

Pica II 104/8

Pica II 106/12

Pica II 103/8 T

Pica II 108/12 T

Forsyningsspænding

230 V AC / 50 … 60 Hz 2 A 115 V AC / 50 … 60 Hz 3 A (tilvalg)

Effektoptagelse

maks. 150 VA

Temperatur

5 … 35 °C

Relativ luftfugtighed

max. 80 % (ikke kondenserende)

Betjeningsfelt

Taster

Testprint, statusprint, feed, enter

LCD-visning

Grafikdisplay 122 x 32 pixel

Overvågninger

Printerstop ved

Transferbåndslut / etiketslut

Statusudskrift

Udskrift om apparatindstillinger som f.eks. ydelse, fotocelle-, port-, netværksparametre Udskrift af interne skrifttyper samt alle understøttede barcodes

Skrifter

Skrifttyper

6 bitmap-fonte 8 vektor-fonte/TrueType-fonte 6 proportionale fonte Yderligere skrifttyper ved forespørgsel

Tegnsæt

Windows 1250 til 1257, DOS 437, 850, 852, 857, UTF-8 Alle vest- og østeuropæiske, latinske, kyrilliske, græske og arabiske (optional) tegn understøttes. Yderligere tegnsæt ved forespørgsel

Bitmap-fonte

Størrelse i bredde og højde 0,8 … 5,6 Forstørrelsesfaktor 2 … 9 Udretning 0°, 90°, 180°, 270°

Vektor-fonte/TrueType-fonte

Størrelse i bredde og højde 1 … 99 mm Forstørrelsesfaktor trinløs Udretning 0°, 90°, 180°, 270°

Skriftattributter

Afhængigt af skrifttypen − fed, kursiv, invers, vertikal

Tegnafstand

Variabel

Barcodes

1D Barcodes

CODABAR, Code 128, Code 2/5 interleaved, Code 39, Code 39 extended, Code 93, EAN 13, EAN 8, EAN ADD ON, GS1-128, Identcode, ITF 14, Leitcode, Pharmacode, PZN 7 Code, PZN 8 Code, UPC-A, UPC-E

2D Barcodes

Aztec Code, CODABLOCK F, DataMatrix, GS1 DataMatrix, MAXICODE, PDF 417, QR Code

Composite Barcodes

GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Truncated

Alle barcodes er variable i højde, modulbredde og ratio Udretning 0°, 90°, 180°, 270° Valgfrit kontrolciffer og klarskriftprint

Software

Konfiguration

ConfigTool

Proces styring

NiceLabel

Etiketsoftware

Labelstar Office Lite Labelstar Office

Windows driver

Windows 7® 32/64 Bit Windows 8® 32/64 Bit Windows 8.1® 32/64 Bit Windows 10® 32/64 Bit Windows Server 2008® (R2) 64 Bit Windows Server 2012® 64 Bit Windows Server 2012® (R2) 64 Bit

Ret til tekniske ændringer forbeholdes

Pica II

Dansk

Rengøring

FARE!

Livsfare som følge af netspænding!  Inden enhver form for vedligeholdelsesarbejde på tryksystemet skal dette kobles fra elnettet, hvorefter man

skal afvente, til strømforsyningen er helt afladet.

BEMÆRK!

Det anbefales, at der bæres personligt beskyttelsesudstyr såsom beskyttelsesbriller og handsker under rengøring af udstyret.

Vedligeholdelsesopgave

Interval

Almindelig rengøring

Ved behov

Rens transferbånd-trækvalse.

Ved hvert skift af transferfolie eller ved forringelse af printet.

Rengør trykvalse

Ved hvert skift af etiketrulle eller ved forringelse af printet og etikettransporten.

Rengør printhovede

Direkte termoprint: Ved hvert skift af etiketrulle

Termotransferprint:

Ved hvert skift af transferfolie eller ved forringelse af printet

Rengør etiketfotocellen

Ved fornyelse af etiketrullen

BEMÆRK!

Vejledningen til anvendelse af isopropanol (IPA) skal overholdes. Øjne og hud skal skylles grundigt under rindende vand, hvis de kommer i kontakt med rensemidlet. Ved vedvarende irritation skal man søge læge. Sørg for god udluftning.

ADVARSEL!

Brandfare som følge af let antændelig etiketopløser!  Anvendes etiketopløser, skal etiketprinteren være befriet helt for støv og rengjort.

Almindelig rengøring

FORSIGTIG!

Beskadigelse af printeren på grund af skrappe rengøringsmidler!

 Brug ikke skure- eller opløsningsmidler til rengøring af de udvendige flader eller moduler.

 Fjern støv og papirrester i printområdet med en blød pensel eller støvsuger.  Rengør udvendige flader med et universelt rengøringsmiddel.

Rens transferbånd-trækvalse

En snavset trækvalse medfører dårlig trykkvalitet, og kan desuden nedsætte materialetransporten.

• Åbn printerens låg.

• Tag transferbåndet ud af printeren.

• Fjern aflejringer med valserenser og en blød klud.

• Hvis valsen er beskadiget, skal den udskiftes.

Pica II

Dansk

Rengør trykvalse

Tilsmudsning af printvalsen fører til en dårlig printkvalitet og kan desuden føre til en forringelse af materialetransporten.

FORSIGTIG!

Beskadigelse af trykvalsen!  Der må ikke anvendes skarpe, spidse eller

hårde genstande til rengøring af trykvalsen.

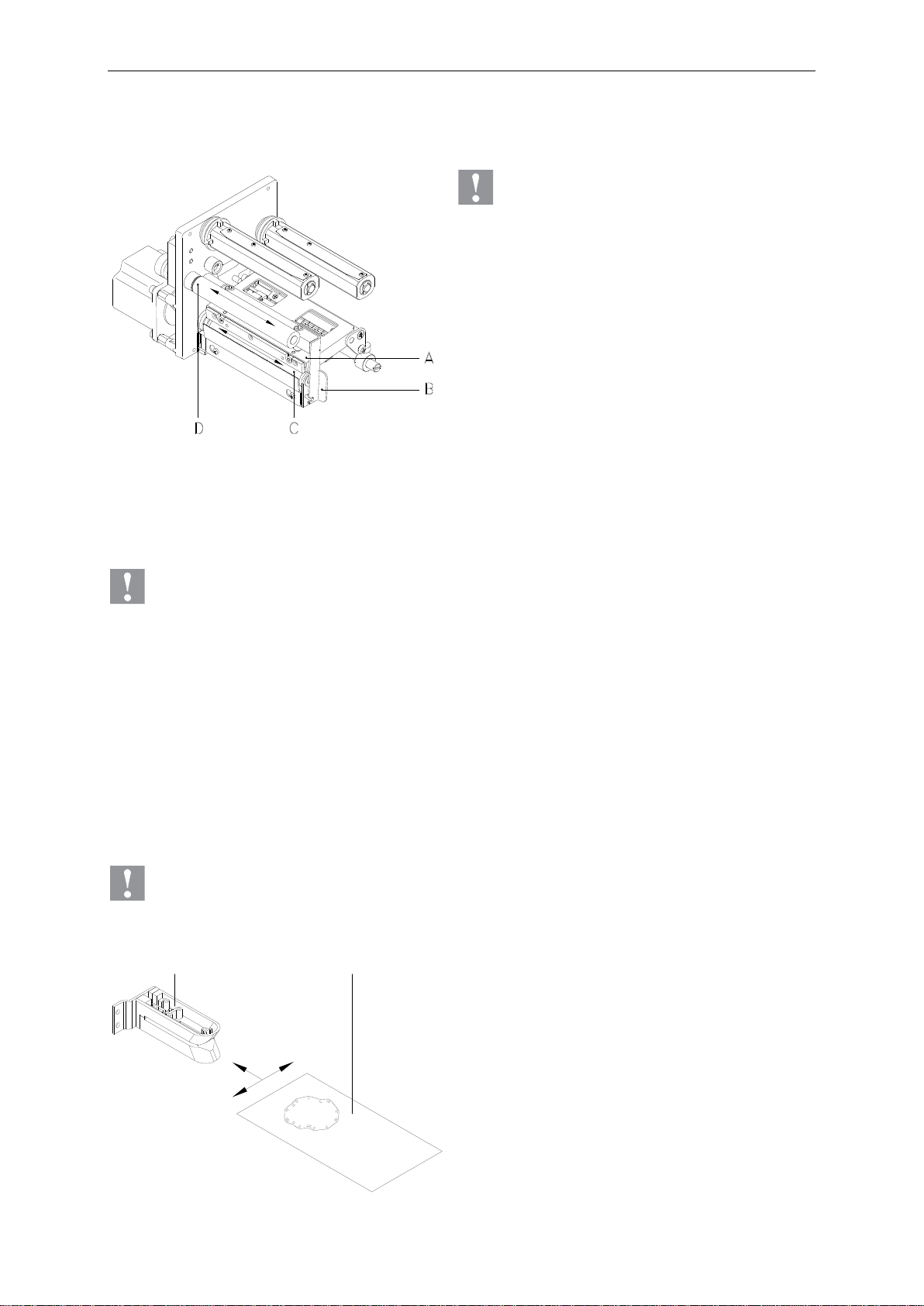

• Åbn printerens låg.

• Drej den røde trykarm (B) mod uret for at frigøre

printhovedet (A).

• Tag etiketter og transferfolie ud af printeren.

• Fjern aflejringer med valserenser og en blød klud.

• Skift valsen, hvis den er beskadiget.

• Valse (C + D) drejes step for step med hånden, for at

rense hele valsen (er kun mulig når printeren er koblet fra, da der ellers kommer strøm til stepmotoren og valsen dermed holdes i positionen).

Rengør printhovede

Under printarbejdet opstår der snavs på printhovedet f.eks. farvepartikler fra transferbåndet. Derfor er det fornuftigt og nødvendigt at rengøre printhovedet med visse intervaller afhængigt af driftstimer og omgivende påvirkninger som f.eks. støv osv.

FORSIGTIG!

Skader på printhovedet!

 Brug ikke skarpe, spidse eller hårde genstande til rengøring af printhovedet.  Rør ikke ved printhovedets glasbeskyttelseslag.

• Åbn printerens låg.

• Drej armen mod uret for at løfte printhovedet.

• Tag etiketter og transferfolie ud af printeren.

• Rengør printhovedets overflade med speciel rengøringsstift eller en vatpind mættet med ren alkohol.

• Lad printhovedet tørre 2-3 minutter, inden du tager printeren i brug igen.

Rengør etiketfotocellen

FORSIGTIG!

Skade på fotocellen!  Brug ikke skarpe eller hårde genstande eller opløsningsmidler til rengøring af fotocellen.

Etiketfotocellen kan blive snavset af papirstøv. Det kan påvirke registrering af etikettens start.

A B

• Åbn printerens låg.

• Drej armen mod uret for at løfte printhovedet.

• Tag etiketter og transferfolie ud af printeren.

• Udblæs fotocellen (A) med en trykgas-spray. Vær

opmærksom på de anvisninger, som står på dåsen.

• Tilsmudsninger i fotocellen kan derudover fjernes med et

rengøringskort (B), som først skal fugtes med printhoved- og valserengøringsmiddel.

• Læg etiketter og transferfolie i igen

Pikaopas ja turvallisuustiedot

Suomi

Pica II

Suomi

Copyright by Carl Valentin GmbH Toimituksen sisältöä, tuotteen ulkonäköä, tehoa, mittoja ja painoa koskevat tiedot perustuvat siihen ajankohtaan, jolloin tämä

ohjekirja on painettu. Pidätämme itsellemme oikeuden tehdä muutoksia. Pidätämme myös kaikki oikeudet. Mitään näiden käyttöohjeiden osaa ei saa missään muodossa jäljentää (painamalla, kopioimalla tai jollain muulla menetelmällä)

eikä käsitellä, monistaa tai levittää elektronisia järjestelmiä apuna käyttäen ilman Carl Valentin GmbH kirjallista suostumusta. Laitteiden jatkuva edelleenkehittäminen voi aiheuttaa eroja asiakirjan ja laitteen välillä. Ajankohtainen painos löytyy osoitteesta

www.carl-valentin.de.

Tavaramerkki

Kaikki mainitut merkit tai tavaramerkit ovat kunkin omistajan rekisteröityjä merkkejä tai rekisteröityjä tavaramerkkejä, eikä niitä ole välttämättä erikseen merkitty. Merkinnän puuttumisesta ei voi päätellä sitä, etteikö kyseessä olisi rekisteröity merkki tai rekisteröity tavaramerkki.

Carl Valentin etikettitulostimet täyttävät seuraavat turvallisuusmääräykset:

Pienjännitteitä koskeva EY-ohjesääntö (2006/95/EY)

EY:n direktiivi sähkömagneettisesta yhteensopivuudesta (2004/108/EY)

Carl Valentin GmbH

Postfach 3744 78026 Villingen-Schwenningen Neckarstraße 78 – 86 u. 94 78056 Villingen-Schwenningen

Phone Fax

+49 7720 9712-0 +49 7720 9712-9901

E-Mail Internet

info@carl-valentin.de www.carl-valentin.de

Pica II

Suomi

Sisällys

Määräystenmukainen käyttö

Turvallisuusohjeet

Ympäristöystävällinen hävittäminen

Käyttöolosuhteet

Etikettitulostimen purkaminen pakkauksesta

Toimituksen sisältö

Etikettitulostimen asennus

Etikettitulostimen liittäminen verkkoon

Etikettitulostimen käyttöönotto

Etikettirullan asettaminen vakiotilaan

Etikettikaistaleiden asettaminen repäisytilaan

Siirtonauhan liikkeen säätö

Ohjaustaulu

Näppäintoiminnot

Tekniset tiedot

Siirtonauhan kiristystelan puhdistus

Painotelan puhdistus

Tulostuspään puhdistus

Etikettivalopuomin puhdistus

Pica II

Suomi

Määräystenmukainen käyttö

• Etikettitulostin on valmistettu soveltaen alan uusinta tekniikkaa ja noudattaen voimassaolevia turvateknisiä määräyksiä.

Tästä huolimatta tuotteen käytössä voi esiintyä tilanteita, jotka altistavat käyttäjän tai muita henkilöitä kuoleman tai vakavan vammautumisen vaaraan tai joissa etikettitulostin ja muita arvoesineitä voi vioittua.

• Etikettitulostinta saa käyttää vain, kun se on teknisesti moitteettomassa kunnossa ja kun käyttö tapahtuu

määräystenmukaisella tavalla ja riskit tiedostaen sekä noudattaen turvallisuusmääräyksiä ja käyttäopasta! Erityisesti turvallisuuden vaarantavat häiriöt on korjattava välittömästi!

• Etikettitulostin soveltuu ainoastaan sopivien ja valmistajan hyväksymien materiaalien tulostamiseen. Kaikki muunlainen tai

tämän ylittävä käyttö ei ole määräystenmukaista käyttöä. Valmistaja/toimittaja ei ota vastuuta määräystenvastaisen käytön seurauksena syntyvistä vahingoista; käyttäjä on yksin vastuussa käyttöön sisältyvistä riskeistä.

• Määräystenmukaiseen käyttöön kuuluu myös käyttöoppaan ohjeiden, mukaan lukien valmistajan antamien

huoltosuositusten/-määräysten, noudattaminen.

Turvallisuusohjeet

• Etikettitulostin voidaan liittää 230 V AC tai 115 V AC (katso tyyppikilvestä) vaihtojänniteverkkoon. Liitä etikettitulostin vain

suojamaadoitettuun pistorasiaan.

• Liitä etikettitulostin vain sellaisiin laitteisiin, joissa on suojapienjännite.

• Kytke kaikki asiaankuuluvat laitteet (tietokone, tulostin, lisälaitteet) pois päältä ennen kuin kytket tai irrotat liittimiä.

• Käytä tulostinta vain kuivassa ympäristössä, äläkä altista sitä kosteudelle (roiskevedelle, sumulle/höyrylle, jne.).

• Huolto- ja kunnossapitotoimenpiteitä saa suorittaa vain koulutettu ammattihenkilöstö.

• Toiminnanharjoittajan on opastettava käyttöhenkilöstöä käyttöohjeiden mukaisesti.

• Jos tulostinta käytetään kansi avattuna, on huolehdittava siitä, etteivät vaatteet, hiukset, korut tai muut vastaavat esineet

joudu kosketuksiin suojaamattomana olevien liikkuvien osien kanssa.

• Laite ja osat (esim. painopää) saattavat tulostuksen aikana muuttua kuumiksi. Älä koske niihin käytön aikana ja anna

niiden jäähtyä ennen kuin vaihdat materiaalia tai teet niihin säätö- tai asennustöitä.

• Älä milloinkaan käytä helposti syttyviä kulutustarvikkeita.

• Suorita vain tässä käyttöoppaassa kuvattuja käsittelytoimenpiteitä. Muita toimenpiteitä saa suorittaa vain valmistaja tai niitä

saa suorittaa silloin, jos niistä on valmistajan kanssa sovittu.

• Elektronisten rakenneryhmien ja niiden ohjelmistojen epäasianmukainen käsittely voi johtaa häiriöihin.

• Epäasianmukainen käyttö tai laitteeseen tehdyt muutokset voivat vaarantaa käyttöturvallisuuden.

• Anna huoltotyöt aina ammattitaitoisten henkilöiden tehtäväksi, joilla on tarvittavat tiedot ja työkalut töiden suorittamiseksi.

• Laitteeseen on kiinnitetty erilaisia varoituksia, jotka muistuttavat vaaran mahdollisuudesta. Älä poista näitä tarroja, muutoin

vaaroja ei enää voida tunnistaa.

VAARA!

Verkkojännitteen aiheuttama hengenvaara!  Älä avaa laitteen koteloa.

Ympäristöystävällinen hävittäminen

B2B-laitteiden valmistajat ovat 23.03.2006 lähtien velvollisia ottamaan vastaan ja kierrättämään vanhat laitteet, jotka on valmistettu 13.08.2005 jälkeen. Näitä vanhoja laitteita ei saa viedä kunnallisiin keräyspisteisiin. Ne saa kierrättää ja hävittää vain valmistajan hoitamin järjestelyin. Vastaavasti merkityt Valentin-tuotteet saa siksi nykyään palauttaa Carl Valentin GmbH:lle.

Käytöstä poistetut vanhat laitteet hävitetään siten asianmukaisesti. Carl Valentin GmbH huolehtii siksi ajoissa kaikista vanhojen laitteiden hävittämistä koskevista velvollisuuksista ja mahdollistaa

siten tuotteiden ongelmattoman myynnin edelleenkin. Yrityksemme voi vastaanottaa vain rahtivapaasti lähetettyjä laitteita. Tulostinjärjestelmän elektroniikkakortti on varustettu litiumakulla. Tämä on hävitettävä liikkeen vanhan akun varastosäiliöön tai

julkisissa jätteidenhävityspaikoissa. Lisätietoja on saatavilla WEEE-direktiivissä tai internet-sivuillamme osoitteessa www.carl-valentin.de.

Pica II

Suomi

Käyttöolosuhteet

Käyttöolosuhteet ja -ehdot ovat edellytyksiä, joiden on täytyttävä ennen laitteiden käyttöönottoa ja käytön aikana, jotta laitteiden turvallinen ja häiriötön toiminta voidaan taata.

Lue nämä käyttöolosuhteita koskevat vaatimukset huolellisesti läpi. Jos sinulla on kysyttävää käyttöolosuhteiden käytännön toteutuksesta, ota yhteys meihin tai omaan asiakaspalvelupisteeseesi.

Yleiset olosuhteet ja ehdot

Tulostimet on kuljetettava ja säilytettävä alkuperäisessä pakkauksessa asennukseen asti. Tulostimia ei saa asentaa käyttöpaikkaan eikä ottaa käyttöön, ennen kuin käyttöolosuhteet ovat vaatimusten mukaiset. Henkilökunnan on luettava oppaamme huolellisesti ennen tulostimien käyttöönottoa, ohjelmointia, käyttöä, puhdistusta ja

kunnossapitoa. Tulostimia saa käyttää vain koulutettu henkilökunta.

HUOMAUTUS!

Suosittelemme, että käyttökoulutusta järjestetään säännöllisesti. Koulutukseen sisältyvät luvut 'Käyttöolosuhteet', 'Siirtonauhakasetin asettaminen sisään' ja 'Puhdistus ja huolto'.

Ohjeet koskevat myös toimittamiamme kolmansien osapuolien laitteita. Moduuleissa saa käyttää vain alkuperäisiä vara- ja vaihto-osia. Käänny valmistajan puoleen varaosia/kuluvia osia koskevissa asioissa.

Käyttöolosuhteet

Sijoituspaikan tulee olla tasainen ja vapaa värinöiltä. Vetoisuutta tulee välttää. Tulostimen asennuksessa on pidettävä mielessä, että sen hoidon ja käytön on oltava mahdollisemman hyvää.

Jännitteen syöttö

Tulostimeen syötettävän jännitteen tulee olla asennettu kaikkien sääntöjen ja asennusmääräysten mukainen. Ainakin yhden seuraavien järjestöjen määräyksiä on noudatettava:

• Sähköalan kansainvälinen standardisoimisjärjestö (IEC)

• Eurooppalainen sähköalan standardisoimisjärjestö (CENELEC)

• Saksan sähköteknikoiden yhdistys (VDE)

Tulostin on tehty VDE määräysten mukaisesti, joten tulostin on kytkettävä maadoitettuun pistorasiaan. Jännitelähteessä on oltava maadoitus, jotta vältyttäisiin jännitteeltä tulostimen rungossa vikatilanteessa.

Jännitelähteen vaatimukset

Jännite ja taajuus

katso tyyppikilvestä

Jännitteen vaihtelurajat

+6 % … −10 % perusarvosta

Taajuuden vaihtelurajat

+/− 2 % perusarvosta

Jännitteen vääristymä

alle 5 %

Jännitekohinan arvot:

Mikäli jänniteverkossa on kohinaa (esim. johtuen tyristoriohjatuista koneista), kohina täytyy poistaa. Seuraavia keinoja voi käyttää:

• Käytä suojaerotusmuuntajaa.

• Varaa kirjoittimen käyttöön oma vaihe keskukselta.

Pica II

Suomi

Hajasäteily ja häiriösuojaus

Häiriönlähetys/päästöt EN 61000-6-4:2007 teollisuusala

• kohinajännite johdoissa EN 55022: 05-2008 mukaisesti

• häiriökenttävahvuus EN 55022: 05-2008 mukaisesti

• harmoniset yliaallot (takaisinvaikutus) EN 61000-3-2: 04-2006 mukaisesti

• välkyntä EN 61000-3-3: 09-2008 mukaisesti

Häiriönsieto/immuunisuus EN 61000-6-2: 08-2005 teollisuusala

• häiriönsieto staattisen sähkön purkautumista vastaan EN 61000-4-2: 03-2009 mukaisesti

• sähkömagneettiset kentät EN 61000-4-3: 05-2006 mukaisesti, ENV 50204: 03-1995

• häiriönsieto nopeita sähköisiä transientteja (burst) vastaan EN 61000-4-4: 12-2004 mukaisesti

• häiriönsieto syöksyaaltojännitettä (surge) vastaan EN 61000-4-5: 11-2006 mukaisesti

• korkeataajuiset jännitteet EN 61000-4-6: 03-2009 mukaisesti

• jännitekatkokset ja jännitteen lasku EN 61000-4-11: 08-2004 mukaisesti

OHJE!

Tämä on luokan A laite. Tämä laite voi aiheuttaa häiriöitä asuinympäristön radioviestinnässä. Jos häiriöitä esiintyy, laitteen käyttäjältä voidaan edellyttää tarvittavia toimenpiteitä häiriöiden poistamiseksi

Kytkeminen ulkopuolisiin laitteisiin

Kaikkien liitäntäjohtojen on kuljettava suojatuissa johdoissa. Suojapunos on yhdistettävä molemmilla puolilla suurelta alalta pistokkeen koteloon.

Virtajohtojen viereen ei saa sijoittaa samansuuntaisia johtoja. Jos johtojen on kuljettava yhdensuuntaisesti, niiden etäisyyden on oltava vähintään 0,5 m.

Johtojen lämpötila-alue: –15 … +80 °C. Tulostimeen saa liittää vain sellaisia laitteita, joiden virtapiirit täyttävät vaatimuksen 'Safety Extra Low Voltage' (SELV). Nämä

laitteet on yleensä tarkastettu EN 60950 mukaisesti.

Tietolinjojen asennus

Kaapelit täytyy suojata täysin. Liittimien täytyy olla metaloituja tai metallia. Suojatut kaapelit ja liittimet ovat tärkeitä, sillä siten vältytään sähköisiltä häiriöiltä.

Sallitut johdot

Suojattu johto:

4 x 2 x 0,14 mm² ( 4 x 2 x AWG 26) 6 x 2 x 0,14 mm² ( 6 x 2 x AWG 26) 12 x 2 x 0,14 mm² (12 x 2 x AWG 26)

Lähetys- ja vastaanottojohdot on kiedottava toisiinsa pareittain.

Johtojen enimmäispituudet:

24 voltin liitäntä (RS232C) – 3 m (suojattu) Centronics – 3 m (suojattu) USB - 3 m Ethernet - 100 m

Tuuletus

Vältä laitteen liikaa lämpenemistä, vapaa tuuletus on taattava.

Pica II

Suomi

Ääriarvot

IP-suojausluokka:

Ympäristön lämpötila °C (käyttö):

Min. +5 Max. +35

Ympäristön lämpötila °C (säilytys):

Min. −20 Max. +60

Suhteellinen ilmankosteus % (käyttö):

enintään 80

Suhteellinen ilmankosteus % (säilytys):

enintään 80 (laitteita ei saa altistaa kosteudelle!)

Takuu

Emme vastaa vahingoista, joiden syynä ovat

• käyttöolosuhteiden ja -ehtojen sekä käyttöohjeiden noudattamatta jättäminen

• käyttöympäristön virheellinen sähköasennus

• tulostimien rakennemuutokset

• virheellinen ohjelmointi ja käyttö

• tietojen suojauksen laiminlyöminen

• muiden kuin alkuperäisten varaosien ja lisävarusteiden käyttäminen

• luonnollinen kuluminen

Kun asennat tai ohjelmoit tulostimia uudelleen, tarkista uudet asetukset testiajolla ja testitulostuksella. Näin vältät virheelliset tulokset, raportit ja arvioinnit.

Tulostimia saa käyttää vain koulutettu henkilökunta. Tarkista, että tuotteitamme käytetään asianmukaisesti, ja järjestä säännöllistä käyttökoulutusta. Emme voi taata, että kaikissa malleissa on kaikki tässä oppaassa kuvatut ominaisuudet. Koska pyrimme jatkuvasti kehittämään

ja parantamaan tuotteitamme, joitakin teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta. Kehitystyön tai maakohtaisten määräysten vuoksi jotkin käyttöohjeiden kuvat ja esimerkit voivat poiketa toimitetusta mallista. Huomioi sallittuja tulostusmateriaaleja koskevat tiedot ja noudata tulostimien kunnossapito-ohjeita, jotta tulostimet eivät

vaurioidu tai kulu ennenaikaisesti. Olemme pyrkineet laatimaan tämän oppaan helposti ymmärrettäväksi, jotta saisit tuotteista mahdollisimman paljon tietoja. Jos

sinulla on kysyttävää tai havaitset virheitä, ilmoita siitä meille, jotta voimme parantaa käyttöoppaitamme edelleen.

Pica II

Suomi

Etikettitulostimen purkaminen pakkauksesta

 Nosta etikettitulostin ulos laatikosta.  Tarkasta, onko etikettitulostin kärsinyt vahinkoja kuljetuksen aikana.  Tarkasta, että pakkaus sisältää kaikki osat.

Toimituksen sisältö

• Etikettitulostin.

• Virtajohto.

• Tyhjä nauhaydin, asennettu siirtonauhan kelaajaan.

• Katkaisureuna (vain peruslaitteet).

• Luovutinreuna (vain luovutustoiminnolla varustetut laitteet).

• Katkaisulaite (vain laitteissa, joissa on terät-vaihtoehto).

• Dokumentit.

• Tulostinajuri-CD.

• Labelstar Office LITE.

OHJE!

Säilytä alkuperäispakkaus myöhempää kuljetusta varten.

Etikettitulostimen asennus

HUOMIO!

Kosteus ja märkyys vahingoittavat laitetta ja painomateriaalia.

 Asenna etikettitulostin vain kuivaan paikkaan suojaan roiskevedeltä.

 Aseta tulostin tasaiselle alustalle.  Avaa etikettitulostimen kansi.  Poista tulostuspään suojana olevat solumuoviset kuljetussuojukset.

Etikettitulostimen liittäminen verkkoon

Etikettienpainatuslaite on standardisoitu toimimaan 230 V AC / 50 … 60 Hz verkkovirralla. Vaihtoehtoisesti voidaan käyttää 115 V AC / 50 … 60 Hz verkkovirtaa. Asetettu verkkojännite on mainittu laitteen tyyppikilvessä.

HUOMIO!

Laitteen vaurioituminen tuntemattomien kytkentävirtojen vuoksi.

 Aseta verkkokytkin asentoon '0' ennen kuin liität laitteen verkkovitaan.

 Liitä virtajohto virtajohdon liitäntään.  Liitä virtajohto maadoitettuun pistorasiaan.

OHJE!

Puuttuva tai riittämätön maadoitus voi aiheuttaa käyttöhäiriöitä. Huolehdi siitä, että kaikki etikettitulostimeen liitetyt tietokoneet ja liitäntäkaapelit on maadoitettu.

 Liitä etikettitulostin sopivalla johdolla/kaapelilla tietokoneeseen tai verkkoon.

Pica II

Suomi

Etikettitulostimen käyttöönotto

OHJE!

Tulostinta voidaan ohjata sekä tulostinajurillamme että myös etikettiohjelmistollamme.

Kun etikettitulostin on kytketty päälle, takapuolella näkyy vallitseva tila, päivämäärä ja kellonaika.

 Asetti etikettipaperi ja siirtonauha paikoilleen.  Kun etiketit ja siirtonauha on asetettu paikalleen, tulostimen on mitattava etiketit.

Tällöin mitataan etikettipituus ja säädetään se etikettitunnistimeen. Paina kalvonäppäimistön näppäintä ja (> 3 sek.) käynnistääksesi mittauksen. Tulostimen on mittausta varten oltava online-tilassa.

 Kun mittaus on päättynyt, paina näppäintä vaihtaaksesi online-tilaan.

OHJE!

Jotta oikea mitta voidaan mitata vähintään kaksi etikettiä on syötettävä. (ei koske jatkuvaa etikettiä).

Etikettien ja rakojen mittauksessa voi esiintyä vähäisiä eroja. Tämän vuoksi arvoja voidaan säätää manuaalisesti etikettiohjelmistosta ja myös tulostinajurista ja siirtää tulostimeen.

Pica II

Suomi

Etikettirullan asettaminen vakiotilaan

• Avaa tulostimen kansi.

• Nosta tulostuspää (K) ylös kääntämällä punaista puristusvipua (J) vastapäivään.

• Irrota ulkoreunan etikettipidike (A).

• Aseta sisäänpäin rullattu etikettirulla aukirullaustelan (B) päälle ja kiinnitä etikettipidike (A) takaisin paikalleen.

• Ohjaa etikettimateriaali ohjausakselin (D) ja tulostuspään (K) alta ja huolehdi siitä, että materiaali kulkee valokennon (E)

kautta.

• Laske tulostuspää (K) alas kääntämällä punaista puristusvipua (J) myötäpäivään, kunnes vipu lukkiutuu paikalleen.

• Säädä säätörengasta (C) ohjausakselin päällä (D) materiaalin leveyden mukaan.

• Sulje tulostimen kansi.

Etikettikaistaleiden asettaminen repäisytilaan

Tulostimessa on vakiona integroitu repäisyreuna (ei terien tai jakelijan vaihtoehdoissa). Repäisyreunan (I) käyttöä varten molemmat hammasruuvit (F) on avattava ja etulevy (G) poistettava.

Pica II

Suomi

Siirtonauhan sisään asettaminen

OHJE!

Kun tulostinta käytetään lämpösiirtotilassa, on käytettävä värinauhaa. Lämpöherkillä materiaaleilla se ei ole tarpeellista. Värinauhan on oltava vähintään samaa leveyttä kuin etikettimateriaalin. Jos värinauha on kapeampaa kuin etiketti, se on osin kosketuksessa etikettiin, mikä saattaa aiheuttaa tulostuspään ennenaikaisen kulumisen ja vahingoittumisen.

OHJE!

Ennen kuin uusi siirtonauharulla asetetaan, tulostuspää on puhdistettava tulostuspään ja telan puhdistusaineella (97.20.002). Isopropanolin (IPA) käsittelyohjeita tulee noudattaa sen käytössä. Jos kemikaalia joutuu iholle tai silmiin, pestävä huolellisesti juoksevalla vedellä. Jos ärsytys jatkuu, otettava yhteys lääkäriin. Huolehdittava hyvästä ilmastoinnista.

• Avaa tulostimen kansi.

• Nosta tulostuspää (C) ylös kääntämällä punaista puristusvipua (D) vastapäivään.

• Aseta ulospäin rullattu siirtonauharulla (A) aukirullaustelaan (B).

Varmista värinauhaa asentaessasi, että värinauhan hylsy on kunnolla kiinni aukirullaustelan vasteessa. Värinauha ei saa olla kapeampi kuin etikettimateriaali, jotta tulostusjälki on hyvä.

• Työnnä värinauhan tyhjä hylsy takaisinkelaustelaan (E).

Pujota siirtonauha eteen tulostuspään alta.

• Kiinnitä värinauha teipillä pyörimissuuntaan takaisinkelaustelan (C) tyhjään hylsyyn.

Käännä takaisinkelaustelan hylsyä monta kierrosta myötäpäivään, jotta siirtonauha kulkee moitteettomasti ja rypyttömästi.

• Laske tulostuspää (C) alas kääntämällä punaista puristusvipua (D) myötäpäivään, kunnes vipu lukkiutuu paikalleen.

• Sulje tulostimen kansi.

OHJE!

Jotta elektroniset osat eivät vahingoittuisi staattisen sähkön purkauksissa, tulisi värinauhan olla antistaattista. Väärä värinauhan valinta voi johtaa kirjoittimen virhetoimintaan ja huonoimmillaan koneen takuu voi raueta.

HUOMIO!

Staattisen materiaalin vaikutus ihmisiin!  Käytä antistaattista siirtohihnaa, jos poistamisen yhteydessä voisi esiintyä staattista purkautumista.

Pica II

Suomi

Ohjaustaulu

OHJE!

Tulostimessa on kaksiosaisen näytön lisäksi 2 värillistä LED-valoa, joista käyttäjä näkee kauempaakin tulostimen tilan.

Tila

LED

Näyttö

Kuvaus

Valmis

ONLINE

Päivämäärän ja kellonajan näyttö.

Tulostin on valmis vastaanottamaan tietoja.

Ei valmis

OFFLINE

Päivämäärän ja kellonajan näyttö.

Tulostimen offline-tilassa voidaan suorittaa seuraavia toimenpiteitä:

• Siirto eteenpäin etiketin verran

• Testitulostus/tilatulostus

• Virheen kuittaus

• Tulostuksen keskeytys

Tulostus

Name Print

Tulostettavan etiketin nimi. Ohje- ja tosimäärä

käynnissä olevassa tulostuksessa.

Tulostin työstää nykyistä tulostustehtävää. Tulostin voi vastaanottaa tietoja uutta

tulostustehtävää varten. Uusi tulostustehtävä käynnistetään edellisen

tehtävän päätyttyä.

Tauko

Name Stopped

Tulostettavan etiketin nimi. Ohje- ja tosimäärä

käynnissä olevassa tulostuksessa.

Käyttäjä keskeytti tulostustehtävän.

Odota

Name Waiting

Tulostettavan etiketin nimi. Ohje- ja tosimäärä

käynnissä olevassa tulostuksessa.

Vain vaihtoehdossa jakelija: Tulostin on valmis tulostamaan käynnissä olevan tulostustehtävän seuraavan etiketin ja sen jälkeen jakamaan.

Virhe

Error Number

Virheen numero Virheen lyhyt kuvaus.

On ilmennyt virhe, joka täytyy korjata. Tulostusta voidaan jatkaa virheen poistamisen

jälkeen.

Pica II

Suomi

Näppäintoiminnot

OHJE!

Näppäintoiminnot riippuvat vallitsevasta tulostintilasta.

Tila

Näppäin

Kuvaus/toiminto

Valmis

Vaihto offline-tilaan.

Pidä näppäimet vuoronperään painettuina määrittääksesi etikettiarvot.

Pidä näppäimet vuoronperään painettuina (> 10 s) palauttaaksesi oletusarvot.

Ei valmis

Vaihto online-tilaan.

Paina lyhyesti = etiketin syöttö.

Paina pitkään = yksittäisleikkaus.

Paina lyhyesti = testitulostus.

Paina pitkään = tilatulostus.

Pidä näppäimet yhdessä painettuina päästäksesi huolto-toimintoihin.

Tulostus

Tulostustehtävän keskeytys. Tulostustehtävän jatkaminen.

Tauko

Tulostuksen keskeytys

Tulostustehtävän jatkaminen.

Virhe

Virheen kuittaus.

Pica II

Suomi

Tekniset tiedot

Pica II 104/8

Pica II 106/12

Pica II 103/8 T

Pica II 108/12 T

Resoluutio

200 dpi

300 dpi

203 dpi

300 dpi

Enimmäistulostusnopeus

100 mm/s

Tulostusleveys

104 mm

105,7 mm

104 mm

108,4 mm

Läpäisyleveys

110 mm

Tulostuspää

Flat Type1

Flat Type2

Flat Type²

Etiketten

Etiketti- tai päättymätön materiaali rullissa tai laskostettuna

Paperi, kartonki, tekstiili, muovi Materiaalin paino

maks. 220gr/m2 (vahvempi materiaali tarvittaessa)

Etiketin vähimmäisleveys

15 mm

Etiketin vähimmäiskorkeus

Standard Jos käytetään jakolaitetta tai leikkuria

6 mm 15 mm Etiketin enimmäiskorkeus

Standard Vaihtoehto Ethernet

750 mm 650 mm

Rullan halkaisija

Aukirullaus sisäinen Kelaus sisäänpäin

180 mm

---

Ytimen halkaisija

40 mm / 75 mm (lisävaruste)

Kelaus

ulkoa tai sisältä

Etikettitunnistin

Standard Vaihtoehto

Läpivalo Läpivalo + heijastus ylhäältä / Läpivalo + heijastus alhaalta

Siirtonauha (vain lämpösiirtotulostimet)

Väripuoli

ulkoa tai sisältä (lisävaruste)

Rullan halkaisija

Ø 70 mm

Ytimen halkaisija

25,4 mm / 1″

Maks. pituus

300 m

Maks. leveys

110 mm

Mitat (mm)

leveys x korkeus x syvyys

230 x 230 x 350

Paino noin

9 kg

Elektroniikka

Prosessori

High Speed 32 bittiä

Työmuisti (RAM)

16 MB

Paristo

reaaliaikaiselle kellolle (tietojen tallennus, kun virta katkaistaan)

Varoitussignaali

Äänimerkki virheen ilmetessä

Portit

Sarja

RS-232C (kaikki 115200 baudia)

Rinnakkainen

Centronics (SPP)

USB

2.0 High Speed Slave

Ethernet (lisävaruste)

10/100 Base T, LPD, RawIP-Printing, DHCP, HTTP, FTP

WLAN (lisävaruste)

Moduuli 802.11 b/g/n WEP, WPA, WPA-PSK, WPA2, WPA2-PSK, EAP

= Lämpösiirto

= Suoralämpö

Pica II

Suomi

Jännite

Pica II 104/8

Pica II 106/12

Pica II 103/8 T

Pica II 108/12 T

Syöttöjännite Vakio

230 V AC / 50 … 60 Hz 2 A 115 V AC / 50 … 60 Hz 3 A (lisävaruste)

Teho

max. 150 VA

Lämpötila

5 … 35 °C

Suhteellinen kosteus

maks. 80 % (ei tiivistyvä)

Ohjaustaulu

Näppäimet

Testitulostus, tilatulostus, Feed, Enter

LCD-näyttö

Grafiikkanäyttö 122 x 32 pikseliä

Valvonta

Tulostuksen pysäytys

siirtonauhan lopussa / etikettien loputtua

Tilatulostus

Tuloste laiteasetuksista kutene sim. käyntitehosta, valokennojen, liitäntöjen ja verkon parametreistä Tuloste sisäisistä kirjasintyypeistä sekä kaikista tuetuista viivakoodeista

Kirjasimet

Kirjasintyypit

6 Bitmap Fonts 8 Vektor Fonts/TrueType Fonts 6 Proportionale Fonts Muut kirjasintyypit tilauksesta

Merkistö

Windows 1250 bis1257, DOS 437, 850, 852, 857, UTF-8 Kaikkia länsi- ja itäeurooppalaisia, latinalaisia, kyrillisiä, kreikkalaisia ja arabialaisia (lisävaruste) merkkejä tuetaan. Muut merkistöt tilauksesta

Bitmap Fonts

Koko leveydessä ja korkeudessa 0,8 … 5,6 Suurennuskerroin 2 … 9 Suuntaus 0°, 90°, 180°, 270°

Vektor Fonts/TrueType Fonts

Koko leveydessä ja korkeudessa 1 … 99 mm Suurennuskerroin portaaton Suuntaus 0°, 90°, 180°, 270°

Tehostukset

Riippuen kirjasintyypistä − lihavoitu, kursiivi, käänteinen, pysty

Merkkiväli

Muutettavissa

Viivakoodit

1D viivakoodit

CODABAR, Code 128, Code 2/5 interleaved, Code 39, Code 39 extended, Code 93, EAN 13, EAN 8, EAN ADD ON, GS1-128, Identcode, ITF 14, Leitcode, Pharmacode, PZN 7 Code, PZN 8 Code, UPC-A, UPC-E

2D viivakoodit

Aztec Code, CODABLOCK F, DataMatrix, GS1 DataMatrix, MAXICODE, PDF 417, QR Code

Komposiittikoodit

GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Truncated

Kaikki viivakoodit muuntuvia korkeudelta, moduulileveydeltä ja suhteelta. Suuntaus 0°, 90°, 180°, 270° Valittavissa tarkastusnumerot ja selväkielinen tuloste.

Ohjelmisto

Konfiguraatio

ConfigTool

Prosessin ohjaus

NiceLabel

Etikettiohjelmisto

Labelstar Office Lite Labelstar Office

Windows-ajuri

Windows 7® 32/64 Bit Windows 8® 32/64 Bit Windows 8.1® 32/64 Bit Windows 10® 32/64 Bit Windows Server 2008® (R2) 64 Bit Windows Server 2012® 64 Bit Windows Server 2012® (R2) 64 Bit

Pidätämme oikeuden teknisiin muutoksiin

Pica II

Suomi

Puhdistus

VAARA!

Hengenvaara sähköiskun johdosta!  Ennen minkään huoltotöiden suorittamista irrota tulostinjärjestelmä virtalähteestä ja odota, kunnes verkko-osa

on purettu.

OHJE!

Henkilökohtaisten suojaimien, kuten suojalasit ja käsineet, käyttö on suositeltavaa puhdistuksen aikana.

Huoltotehtävä

Aikaväli

Yleispuhdistus.

Tarvittaessa

Siirtonauhan kiristystelan puhdistus.

Aina vaihdettaessa siirtonauharulla tai tulostusjäljen heikentyessä.

Painotelan puhdistus.

Aina, kun etikettirulla vaihdetaan, tai kun tulostuslaatu tai etikettien liikkuminen laitteessa on heikentynyt.

Tulostuspään puhdistus.

Suora lämpöpaino:

Aina, kun etikettirulla vaihdetaan

Lämpösiirtotulostus:

Aina, kun etikettirulla vaihdetaan, tai kun tulostuslaatu on heikentynyt.

Etikettivalopuomin puhdistus.

Kun etikettirulla vaihdetaan.

OHJE!

Isopropanolin (IPA) käsittelyohjeita tulee noudattaa sen käytössä. Jos kemikaalia joutuu iholle tai silmiin, pestävä huolellisesti juoksevalla vedellä. Jos ärsytys jatkuu, otettava yhteys lääkäriin. Huolehdittava hyvästä ilmastoinnista.

VAROITUS!

Palovaara herkästi syttyvien etikettiliuottimien vuoksi!  Käytettäessä etikettiliuottimia on etikettitulostimen oltava täysin pölytön ja puhdistettu.

Yleispuhdistus

HUOMIO!

Voimakkaiden puhdistusaineiden käyttö vahingoittaa tulostinta!

 Älä käytä ulkopintojen tai osien puhdistamiseen hankausaineita tai liuottimia.

 Poista pöly ja paperinöyhtä tulostusalueelta pehmeällä siveltimellä tai pölynimurilla.  Puhdista ulkopinnat yleispuhdistusaineella.

Siirtonauhan kiristystelan puhdistus

Kiristystelan likaantuminen aiheuttaa heikentyneen painojäljen ja saattaa heikentää materiaalin kuljetusta.

• Avaa tulostimen kansi.

• Ota etiketit ja siirtonauha ulos tulostimesta.

• Poista epäpuhtaudet telanpuhdistajalla ja pehmeällä pyyhkeellä.

• Jos telassa on vaurioita, vaihda tela.

Pica II

Suomi

Painotelan puhdistus

Painotelan likaantuminen johtaa huonompaan painojälkeen ja voi myös huonontaa etikettien kuljetusta.

HUOMIO!

Puristustelan vaurioituminen!  Puristustelan puhdistamisessa ei saa käyttää

mitään teräviä tai kovia esineitä.

• Avaa tulostimen kansi.

• Nosta tulostuspäätä (A) kiertämällä punaista

puristusvipua (B) vastapäivään.

• Ota etiketit ja siirtonauha ulos tulostimesta.

• Poista epäpuhtaudet telanpuhdistajalla ja pehmeällä

pyyhkeellä.

• Jos tela on vioittunut, se on vaihdettava.

• Käännä teloja (C + D) vähitellen käsin puhdistaaksesi

koko telan (mahdollista vain pois kytketyillä tulostimilla, muussa tapauksessa askelmoottori käy ja telat pysyvät omissa asennoissaan).

Tulostuspään puhdistus

Painon aikana tulostuspää likaantuu esim. siirtonauhan värihiukkasista. Siksi on järkevää ja tarpeellista puhdistaa tulostuspää säännöllisin väliajoin, riippuen käyttötunneista ja ympäristön vaikutuksesta kuten pölystä jne.

HUOMIO!

Puristuspään vaurioituminen!

 Puristuspään puhdistamisessa ei saa käyttää mitään teräviä tai kovia esineitä.  Älä koske tulostuspään lasiseen suojakalvoon.

• Avaa tulostimen kansi.

• Nosta tulostuspäätä kiertämällä vipua vastapäivään.

• Ota etiketit ja siirtonauha ulos tulostimesta.

• Tulostuspään pinnat on puhdistettava erikoispuhdistuspuikolla tai puhtaaseen alkoholiin kastetulla vanupuikolla.

• Anna tulostuspään kuivua 2 - 3 minuuttia ennen kuin otat tulostimen käyttöön.

Etikettivalopuomin puhdistus

HUOMIO!

Valopuomin vioittuminen!  Älä käytä valopuomin puhdistamiseen teräviä tai kovia esineitä tai liuottimia.

Etikettivalopuomi voi likaantua paperinöyhdästä. Tällöin etiketin alkupään tunnistus ei välttämättä toimi.

A B

• Avaa tulostimen kansi.

• Nosta tulostuspäätä kiertämällä vipua vastapäivään.

• Ota etiketit ja siirtonauha ulos tulostimesa.

• Puhalla valokenno (A) puhtaaksi paineilmasuihkeella.

Noudata suihkepulloon merkittyjä ohjeita.

• Voit puhdistaa valokennon myös puhdistuskortilla (B),

joka on kostutettu tulostuspään ja telan puhdistusaineella.

• Aseta etiketit ja siirtonauha uudelleen sisään.

Quick reference guide and

product safety

English

Pica II

English

Copyright by Carl Valentin GmbH. Information on the scope of delivery, appearance, performance, dimensions and weight reflect our knowledge at the time of

printing. We reserve the rights to make modifications. All rights, including those regarding the translation, are reserved. No part of this document may be reproduced in any form (print, photocopy or any other method) or edited, copied or distributed

electronically without written permission from Carl Valentin GmbH. Due to the constant further development of our devices discrepancies between manual and device can occur.

Please check www.carl-valentin.de for the latest update.

Trademarks

All named brands or trademarks are registered brands or registered trademarks of their respective owners and may not be separately labelled. It must not be concluded from the missing labelling that it is not a registered brand or a registered trademark.

Carl Valentin label printers comply with the following safety guidelines:

EG Low-Voltage Directive (2006/95/EC)

EG Electromagnetic Compatibility Directive (2004/108/EC)

Carl Valentin GmbH

Postfach 3744 78026 Villingen-Schwenningen Neckarstraße 78 – 86 u. 94 78056 Villingen-Schwenningen

Phone Fax

+49 7720 9712-0 +49 7720 9712-9901

E-Mail Internet

info@carl-valentin.de www.carl-valentin.de

Pica II

English

Contents

Intended Use

Safety Notes

Environmentally-Friendly Disposal

Operating Conditions

Unpack the Label Printer

Scope of Delivery

Set up the Label Printer

Connect the Label Printer

Initial Operation of the Label Printer

Load Label Roll in Standard Mode

Load Label Roll in Tear-Off Mode

Load Transfer Ribbon

Control Panel

Key Functions

Technical Data

Clean the Transfer Ribbon Drawing Roller

Clean the Print Roller

Clean the Printhead

Clean the Label Photocell

Pica II

English

Intended Use

• The label printer is a state-of-the-art device which complies with the recognized safety-related rules and regulations.

Despite this, a danger to life and limb of the user or third parties could arise and the label printer or other property could be damaged while operating the device.

• The label printer may only be used while in proper working order and for the intended purpose. Users must be safe, aware

of potential dangers and must comply with the operating instructions. Faults, in particular those which affect safety, must be remedied immediately.

• The label printer is solely intended to print suitable media which have been approved by the manufacturer. Any other or

additional use is not intended. The manufacturer/supplier is not liable for damage resulting from misuse. Any misuse is at your own risk.

• Intended used includes heeding the operating manual, including the maintenance recommendations/regulations specified

by the manufacturer.

Safety Notes

• The label printer is configured for a voltage of 230 V AC or 115 V AC (see type plate). It has to be plugged into a grounded

socket only.

• Couple the label printer to devices using extra low voltage only.

• Before making or undoing connections, switch off all devices involved (computer, printer, accessories etc.).

• Operate the label printer in a dry environment only and do not get it wet (sprayed water, mist etc.).

• Maintenance and servicing work can only be carried out by trained personnel.

• Operating personnel must be trained by the operator on the basis of the operating manual.

• If the label printer is operated with the cover open, ensure that clothing, hair, jewellery and similar personal items do not

contact the exposed rotating parts.

• The print unit and parts of it (e.g. printhead) can get hot during printing. Do not touch the printhead during operation. Cool

down the print unit before changing material, removal or adjustment.

• Never use highly inflammable consumables.

• Carry out only the actions described in these operating instructions. Any work beyond this may only be performed by the

manufacturer or upon agreement with the manufacturer.

• Unauthorized interference with electronic modules or their software can cause malfunctions.

• Other unauthorized work or modifications to the direct print module can endanger operational safety.

• Always have service work done in a qualified workshop, where the personnel have the technical knowledge and tools

required to do the necessary work.

• There are warning stickers on the direct print modules that draw your attention to dangers. Therefore the warning stickers

are not to be removed as then you and others cannot be aware of dangers and may be injured.

DANGER!

Danger to life and limb from power supply!  Do not open the casing.

NOTICE!

For Norway and Sweden Devices which are attached via a power connector with a connection to safety earthing to the safety earthing of

the electric equipment of the building and to a cable distribution system with coaxial cables can cause fire risks under certain circumstances. Therefore the connection with a cable distribution system must be made by a device which provides an electric insulation underneath a specific frequency range.

Environmentally-Friendly Disposal

Manufacturers of B2B equipment are obliged to take back and dispose of old equipment that was manufactured after 13 August

2005. As a principle, this old equipment may not be delivered to communal collecting points. It may only be organised, used and

disposed of by the manufacturer. Valentin products accordingly labelled can therefore be returned to Carl Valentin GmbH. This way, you can be sure your old equipment will be disposed of correctly. Carl Valentin GmbH thereby fulfils all obligations regarding timely disposal of old equipment and facilitates the smooth reselling

of these products. Please understand that we can only take back equipment that is sent free of carriage charges. The electronics board of the printing system is equipped with a battery. This must only be discarded in battery collection

containers or by public waste management authorities. Further information on the WEEE directive is available on our website www.carl-valentin.de.

Pica II

English

Operating Conditions

Before initial operation and during operation these operating conditions have to be observed to guarantee save and interference-free service of our printers.

Therefore please carefully read these operating conditions. As the delivery is customised, please compare the supplied accessories with your order.

General Conditions

Shipment and storage of our printers are only allowed in original packing. Installation and initial operation of printer is only allowed if operating conditions were fulfilled. Initial operation, programming, operation, cleaning and service of our printers are only recommended after careful study of our

manuals. Operation of printer is only allowed by especially trained persons.

NOTICE!

Perform trainings regularly. Content of the training are the chapters 'Operating Conditions', 'Loading Media' and 'Maintenance and Cleaning'.

These indications are also valid for someone else's equipment supplied by us. Only use original spare and exchange parts. Please contact the manufacturer with respect to spare/wear parts.

Conditions for Installation Place

The installation place of printer should be even, free of vibration and currents of air are to be avoided. The printers have to be installed to ensure optimal operation and servicing.

Installation of Power Supply

The installation of the power supply to connect our printers has to be effected according to the international rules and regulations, especially the recommendations of one of the three following commissions:

• International Electronic Commission (IEC)

• European Committee for Electro technical Standardisation (CENELEC)

• Verband Deutscher Elektrotechniker (VDE)

Our printers are constructed according to VDE and have to be connected to a grounded conductor. The power supply has to be equipped with a grounded conductor to eliminate internal interfering voltage.

Technical Data of Power Supply

Power line voltage and power line frequency:

see type plate

Allowable tolerance of power line voltage:

+6 % … −10 % of nominal value

Allowable tolerance of power line frequency:

+2 % … −2 % of nominal value

Allowable distortion factor of power line voltage:

≤ 5 %

Anti-Interference measures:

In case your net is infected (e.g. by using thyristor controlled machines) anti-interference measures have to be taken. You can use one of the following possibilities:

• Provide separate power supply to our printers.

• In case of problems please connect capacity-decoupled isolation transformer or similar interference suppressor in front of

our printers.

Pica II

English

Stray Radiation and Immunity from Disturbance

Emitted interference according to EN 61000-6-4: 01-2007 industrial sector

• Interference voltage to wires according to EN 55022: 05-2008

• Interference field power according to EN 55022: 05-2008

• System perturbation according to EN 61000-3-2: 04-2006

• Flicker according to EN 61000-3-3: 09-2008

Immunity to interference according to EN 61000-6-2: 2005 industrial sector

• Stray radiation against discharge of static electricity according to EN 61000-4-2: 12-2001

• Electromagnetic fields according to EN 61000-4-3: 11-2003,

ENV 50204: 03-1995

• Fast transient burst according to EN 61000-4-4: 07-2005

• Surge according to EN 61000-4-5: 12-2001

• High-frequency tension according to EN 61000-4-6: 12-2001

• Voltage interruption and voltage drop according to EN 61000-4-11: 08-2004

NOTICE!

This is a machine of type A. This machine can cause interferences in residential areas; in this case it can be required from operator to accomplish appropriate measures and be responsible for it.

Connecting Lines to External Machines

All connecting lines have to be guided in shielded lines. Shielding has to be connected on both sides to the corner shell. It is not allowed to guide lines parallel to power lines. If a parallel guiding cannot be avoided a distance of at least 0.5 m has to

be observed. Temperature of lines between: −15 … +80 °C. It is only allowed to connect devices which fulfil the request 'Safety Extra Low Voltage' (SELV). These are generally devices

which are checked corresponding to EN 60950.

Installation of Data Lines

The data cables must be completely protected and provide with metal or metallised connector housings. Shielded cables and connectors are necessary, in order to avoid radiant emittance and receipt of electrical disturbances.

Allowable lines

Shielded line:

4 x 2 x 0,14 mm² ( 4 x 2 x AWG 26) 6 x 2 x 0,14 mm² ( 6 x 2 x AWG 26) 12 x 2 x 0,14 mm² (12 x 2 x AWG 26)

Sending and receiving lines have to be twisted in pairs.

Maximum line length:

with interface V 24 (RS232C) - 3 m (with shielding) with Centronics - 3 m (with shielding) with USB - 3 m with Ethernet - 100 m

Air Convection

To avoid inadmissible heating, free air convection has to be ensured.

Pica II

English

Limit Values

Protection according IP:

Ambient temperature °C (operation):

min. +5 max. +35

Ambient temperature °C (storage):

min. −20 max. +60

Relative air humidity % (operation):

max. 80

Relative air humidity % (storage):

max. 80 (bedewing of printers not allowed)

Guarantee

We do not take any responsibility for damage caused by:

• Ignoring our operating conditions and operating manual.

• Incorrect electric installation of environment.

• Building alterations of our printers.

• Incorrect programming and operation.

• Not performed data protection.

• Using of not original spare parts and accessories.

• Natural wear and tear.

When (re)installing or programming our printers please control the new settings by test running and test printing. Herewith you avoid faulty results, reports and evaluation.

Only specially trained staff is allowed to operate the printers. Control the correct handling of our products and repeat training. We do not guarantee that all features described in this manual exist in all models. Caused by our efforts to continue further

development and improvement, technical data might change without notice. By further developments or regulations of the country illustrations and examples shown in the manual can be different from the

delivered model. Please pay attention to the information about admissible print media and the notes to the printer maintenance, in order to avoid

damages or premature wear. We endeavoured to write this manual in an understandable form to give and you as much as possible information. If you have

any queries or if you discover errors, please inform us to give us the possibility to correct and improve our manual.

Pica II

English

Unpack the Label Printer

 Lift the label printer out of the box.  Check the label printer for transport damages.  Check delivery for completeness.

Scope of Delivery

• Label printer.

• Power cable.

• Cutter unit (printers with option cutter only).

• Empty core, mounted on transfer ribbon rewinder.

• Tear-off edge (basic printers only).

• Dispensing edge (printers with dispenser option only).

• Documentation.

• Printer driver CD.

• Labelstar Office LITE.

NOTICE!

Retain the original packaging for subsequent transport.

Set up the Label Printer

CAUTION!

The label printer and the print media can be damaged by moisture and water.

 Set up the label printer only in a dry place protected from sprayed water.

 Set up the label printer on a level, vibration-free and air draught-free surface.  Open the cover of label printer.  Remove the foam transportation safeguards near the printhead.

Connect the Label Printer

The label printer is prepared according to standard for a mains voltage of 230 V AC / 50 … 60 Hz. Optionally a mains voltage can be used by 115 V AC / 50 … 60 Hz. The set mains voltage is mentioned on the type plate.

CAUTION!

The label printer can be damaged by undefined switch-on currents.

 Set the power switch to '0' before plugging in the label printer.

 Insert the power cable into power connection socket.  Insert the plug of power cable into a grounded electrical outlet.

NOTICE!

Insufficient or missing grounding can cause faults during operation. Ensure that all computers and connection cables connected to the label printer are grounded.

 Connect the label printer to a computer or network with a suitable cable.

Pica II

English

Initial Operation of the Label Printer

NOTICE!

The printer can be controlled either by our printer driver or our label design software.

After switching on the label printer the main menu appears which shows the current status as well as current date and time.

 Insert the label material and transfer ribbon.  After inserting the labels and the transfer ribbon the labels must be measured by the printer. With this procedure the label

length is measured and the label photocell adjusted. Press the keys and on the foil keyboard (> 3 sec.) to start the measuring process. For the measuring procedure the

printer must be in online mode.

 After terminating the measuring procedure press key to change to the online mode.

NOTICE!

To enable correct measuring, at least two completed labels have to be passed through (not for continuous labels).

During the measuring procedure of the label and gap length small differences can occur. Therefore the values can be set and transferred to the printer by means of the label design software as well as via the printer driver.

Pica II

English

Load Label Roll in Standard Mode

• Open the printer cover.

• Open the printhead (K) by turning the red pressure lever (J) anticlockwise.

• Remove the outside label mounting plate (A).

• Load the label roll with inner winding onto the unwinding roll (B).

• Attach again the label mounting plate (A).

• Lead the label material below the return pulley (D) and the printhead (K).

Pay attention that the label runs through the photocell (E).

• In order to move the printhead (K) down, turn the red pressure lever (J) in clockwise direction until it locks.

• Adjust the adjusting ring (C) of the return pulley (D) to the width of material.

• Close the printer cover.

Load Label Roll in Tear-off Mode

The printer is equipped by default with an integrated tear-off edge (not with option cutter or dispenser). For an operation with tear-off edge (I) unscrew the two knurled knobs (F) and remove the front plate (G).

Pica II

English

Load Transfer Ribbon

NOTICE!

For the thermal transfer printing method it is necessary to load a ribbon, otherwise when using the printer in direct thermal print it is not necessary to load a ribbon. The ribbons used in the printer have to be at least the same width as the print media. In case the ribbon is narrower than the print media, the printhead is partly unprotected and this could lead to early wear and tear.

NOTICE!

Before a new transfer ribbon roll is loaded, the printhead must be cleaned using printhead and roller cleaner (97.20.002).

The handling instructions for the use of Isopropanol (IPA) must be observed. In the case of skin or eye contact, immediately wash off the fluid thoroughly with running water. If the irritation persists, consult a doctor. Ensure good ventilation.

• Open the printer cover.

• Open the printhead (K) by turning the red pressure lever (D) anticlockwise.

• Load the transfer ribbon roll (A) with outer winding onto the unwinding roll (B).

• Place an empty ribbon roll on the rewinding roll (E) and lead the transfer ribbon below the printhead.

• Fix the ribbon with an adhesive tape in rotating direction at the empty roll of the rewinding roll (E).

Pay attention to the rotation direction of transfer ribbon rewinder anticlockwise.

• In order to move the printhead (C) down, turn the red pressure lever (D) in clockwise direction until it locks.

• Close the printer cover.

NOTICE!

As for the electrostatic unloading the thin coating of the thermal printhead or other electronic parts can be damaged, the transfer ribbon should be antistatic.

The use of wrong materials can lead to printer malfunctions and the guarantee can expire.

CAUTION!

Impact of static material on people!  Use antistatic transfer ribbon, because static discharge can occur when removing.

Pica II

English

Control Panel

NOTICE!

The printer has additionally to the two-line display 2 coloured LEDs so that the user can read the printer state from the distance.

State

LED

Display

Description

Ready

ONLINE

Date and time

The printer is ready and can receive data

Not ready

OFFLINE

Date and time

In Offline mode the following processes can be done:

• Feeds a blank label

• Test print / status print

• Error acknowledgement

• Cancel a print order

Printing

Name Print

Name of the printed label. Specified and actual

number of prints inside a current print order.

The printer is processing the current print order. The printer can receive data for a new print order. The new print order will start after the previous

one has finished.

Pause

Name Stopped

Name of the printed label. Specified and actual

number of prints inside a current print order.

The print order was interrupted by the user.

Waiting

Name Waiting

Name of the printed label. Specified and actual

number of prints inside a current print order.

Only with option dispenser: The printer is ready to print the next label of the current print order and to dispense it afterwards.

Error

Error Number

Error number Short-description of the

error.

An error is occurred that must be rectified. The print order can be continued after removing

the error.

Pica II

English

Key Functions

NOTICE!

The key functions depend on the current printer state.

State

Key

Description/Function

Ready

Change to the offline mode.

Keep the keys successively pressed to determine the label values.

Keep the keys successively pressed (> 10 s) to restore the default values.

Not ready

Change to the online mode.

Short press = Label feed. Longer press = Single cut.

Short press = Test print. Longer press = Status print.

Keep the keys together pressed to access the service functions.

Printing

Interrupt print order. Continue print order.

Pause

Interrupt print order.

Continue print order.

Error

Error acknowledgement.

Pica II

English

Technical Data

Pica II 104/8

Pica II 106/12

Pica II 103/8 T

Pica II 108/12 T

Print resolution

200 dpi

300 dpi

203 dpi

300 dpi

Max. print speed

100 mm/s

Print width

104 mm

105,7 mm

104 mm

108,4 mm

Passage width

110 mm

Printhead

Flat Type1

Flat Type2

Flat Type²

Labels

Labels, continuous rolls or fan-fold

paper, cardboard, textile, synthetics Max. material weight

220 gr/m² (larger on demand)

Min. label width

15 mm

Min. label height

Standard Cutter/dispenser mode

6 mm 15 mm

Max. label height

Standard Option Ethernet

750 mm 650 mm

Max. roll diameter

Internal unwinder Internal rewinder

180 mm

---

Core diameter

40 mm / 75 mm (option)

Winding

outside or inside

Label sensor

Standard Option

transmission transmission or reflexion from top / transmission or reflexion from bottom

Transfer Ribbon (thermal transfer printer only)

Ink

outside or inside (option)

Max. roll diameter

Ø 70 mm

Core diameter

25,4 mm / 1″

Max. ribbon length

300 m

Max. width

110 mm

Dimensions (mm)

Width x height x depth

230 x 230 x 350

Weight

9 kg

Electronics

Processor

High Speed 32 Bit

RAM

16 MB

Battery cache

for Real-Time clock (storage of data with shut-down)

Warning signal

Acoustic signal when error

Interfaces

Serial

RS-232C (up to 115200 Baud)

Parallel

Centronics (SPP)

USB

2.0 High Speed Slave

Ethernet (option)

10/100 Base T, LPD, RawIP-Printing, DHCP, HTTP, FTP

WLAN (option)

module 802.11 b/g/n WEP, WPA, WPA-PSK, WPA2, WPA2-PSK, EAP

= Thermal transfer

= Thermal direct

Pica II

English

Operation Data

Pica II 104/8

Pica II 106/12

Pica II 103/8 T

Pica II 108/12 T

Power supply

230 V AC / 50 … 60 Hz 2 A 115 V AC / 50 … 60 Hz 3 A (Option)

Max. power consumption

max. 150 VA

Operating temperature

5 … 35 °C

Humidity

max. 80 % (non-condensing)

Operation Panel

Keys

Test print, status print, feed, enter

LCD display

Graphic display 122 x 32 Pixel green backlight

Monitoring

Stop printing if

End of ribbon / end of label

Status report

Extensive status print with information about settings e.g. print length counter, runtime counter, photocell interface and network parameters Printout of all internal fonts and all supported bar codes

Fonts

Font types

6 Bitmap fonts 8 Vector fonts/TrueType fonts 6 proportional fonts Other fonts on demand

Character sets

Windows 1250 up to1257, DOS 437, 850, 852, 857, UTF-8 All West and East European Latin, Cyrillic, Greek and Arabic (option) characters are supported. Other character sets on demand

Bitmap fonts

Size in width and height 0,8 … 5,6 Zoom 2 … 9 Orientation 0°, 90°, 180°, 270°

Vector fonts/TrueType fonts

Size in width and height 1 … 99 mm Variable zoom Orientation 0°, 90°, 180°, 270°

Font attributes

Depending on character font Bold, Italic, Inverse, Vertical

Font width

Variable

Bar Codes

1D bar codes

CODABAR, Code 128, Code 2/5 interleaved, Code 39, Code 39 extended, Code 93, EAN 13, EAN 8, EAN ADD ON, GS1-128, Identcode, ITF 14, Leitcode, Pharmacode, PZN 7 Code, PZN 8 Code, UPC-A, UPC-E

2D bar codes

Aztec Code, CODABLOCK F, DataMatrix, GS1 DataMatrix, MAXICODE, PDF 417, QR Code

Composite bar codes

GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Truncated

All bar codes are variable in height, module width and ratio Orientation 0°, 90°, 180°, 270° Optionally with check digit and human readable line

Software

Configuration

ConfigTool

Process control

NiceLabel

Label software

Labelstar Office Lite Labelstar Office

Windows driver

Windows 7® 32/64 Bit Windows 8® 32/64 Bit Windows 8.1® 32/64 Bit Windows 10® 32/64 Bit Windows Server 2008® (R2) 64 Bit Windows Server 2012® 64 Bit Windows Server 2012® (R2) 64 Bit

Technical modifications are subject to change

Pica II

English

Cleaning

DANGER!

Risk of death by electric shock!  Before opening the housing cover, disconnect the label printer from the mains supply and wait for a moment

until the power supply unit has discharged.

NOTICE!

When cleaning the label printer, personal protective equipment such as safety goggles and gloves are recommended.

Cleaning task

Frequency

General cleaning.

As necessary.

Clean the transfer ribbon drawing roller.

Each time the transfer ribbon is changed or when the printout is adversely affected.

Clean the print roller.

Each time the label roll is changed or when the printout and label transport are adversely affected.

Clean the printhead.

Each time the transfer ribbon is changed or when the printout is adversely affected.

Clean the label photocell.

When the label roll is changed.

NOTICE!

WARNING!

Risk of fire by easily inflammable label soluble!  When using label soluble, dust must be completely removed from the label printer and cleaned.

General Cleaning

CAUTION!

Abrasive cleaning agents can damage the label printer!

 Do not use abrasives or solvents to clean the outer surface of the label printer.

 Remove dust and paper fuzz in the printing area with a soft brush or vacuum cleaner.  Clean the outer surfaces with an all-purpose cleaner.

Clean theTransfer Ribbon Drawing Roller

A soiled drawing roller can lead to reduced print quality and can affect transport of material.

• Remove the printer cover.

• Remove the transfer ribbon from the label printer.

• Remove deposits with roller cleaner and a soft cloth.

• If the roller appears damaged, replace it.

Pica II

English

Clean the Print Roller

A soiled print roller can lead to reduced print quality and can affect transport of material.

CAUTION!

Print roller can be damaged!  Do not use sharp or hard objects to clean the

print roller.

• Open the printer cover.

• Turn the red lever (B) counter clockwise to lift up the

printhead (A).

• Remove labels and transfer ribbon from the label printer.

• Remove deposits with the roller cleaner and a soft cloth.

• If the roller appears damaged, replace it.

• Turn the roller (C + D) manually step by step to clean

the complete roller (only possible when printer is switched off, as otherwise the step motor is full of power and the roller is kept in its position).

Clean the Printhead

Printing can cause accumulation of dirt at printhead e.g. by colour particles of transfer ribbon, and therefore it is necessary to clean the printhead in regular periods depending on operating hours, environmental effects such as dust etc.

CAUTION!

Printhead can be damaged!

 Do not use sharp or hard objects to clean the printhead.  Do not touch protective glass layer of the printhead.

• Open the printer cover.

• Turn the red lever counter clockwise to lift up the printhead.

• Remove labels and transfer ribbon from the label printer.

• Clean the printhead surface with a special cleaning pen or a cotton swab dipped in pure alcohol.

• Before using the label printer, let the printhead dry for about two to three minutes.

Clean the Label Photocell

CAUTION!

Label photocell can be damaged!  Do not use sharp or hard objects or solvents to clean the label photocell.

The label photocell can be soiled with paper dust. This may affect the label scanning.

• Open the printer cover.

• Turn the red lever counter clockwise to lift up the

printhead.

• Remove labels and transfer ribbon from the label

printer.

• Blow out the photocell (A) with the compressed air

spray. You have strictly to observe the instructions mentioned on the can.

• Moisten a cleaning card (B) with printhead and roll

solvent to clean additionally the photocell inside.

• Reload labels and transfer ribbon.

Korte handleiding &

Productveiligheid

Nederlands

Pica II

Nederlands

copyright by Carl Valentin GmbH Informatie over leveromvang, uitzicht, vermogen, afmetingen en gewicht komen overeen met onze kennis op het tijdstip van het

ter perse gaan. Onder voorbehoud van veranderingen. Alle rechten voorbehouden, ook die van de vertaling. Geen enkel deel van dit werk mag in eender welke vorm (druk, fotokopie of een ander proces) zonder schriftelijke toestemming

van Carl Valentin GmbH gereproduceerd of door middel van elektronische systemen verwerkt, gepubliceerd of verspreid worden.

Door de permanente verdere ontwikkeling van de toestellen kunnen er afwijkingen zijn tussen de documentatie en het toestel. De actuele publicatie is te vinden onder www.carl-valentin.de.

Handelsmerk

Alle vernoemde merken of handelsmerken zijn geregistreerde merken of geregistreerde handelsmerken van hun desbetreffende eigenaren en evt. niet afzonderlijk gemarkeerd. Uit het ontbreken van de markering kan niet geconcludeerd worden dat het geen geregistreerd merk of geregistreerd handelsmerk betreft.

Carl Valentin-etikettenprinters voldoen aan de volgende veiligheidsrichtlijnen:

EG-Laagspanningsrichtlijn (2006/95/EG)

EG-Richtlijn Elektromagnetische Compatibiliteit (2004/108/EG)

Carl Valentin GmbH

Postfach 3744 78026 Villingen-Schwenningen Neckarstraße 78 – 86 u. 94 78056 Villingen-Schwenningen

Phone Fax

+49 7720 9712-0 +49 7720 9712-9901

E-Mail Internet

info@carl-valentin.de www.carl-valentin.de

Pica II

Nederlands

Inhoud

Gebruik volgens de bestemming

Veiligheidsvoorschriften

Milieuvriendelijke afvoer

Omgevingscondities

Etikettenprinter uitpakken

Leveromvang

Etikettenprinter opstellen

Etikettenprinter aansluiten

Etikettenprinter in gebruik nemen

Etikettenrol in de standaardmodus inleggen

Etikettenrol inleggen in de afscheurmodus

Een transferlintrol inleggen

Bedieningspaneel

Toetsfuncties

Technische gegevens

Transferband-trekwals reinigen

Printrol reinigen

Printkop reinigen

Etiketfotocel reinigen

Pica II

Nederlands

Gebruik volgens de bestemming

• De etikettenprinter is volgens de stand van de techniek en de erkende veiligheidstechnische regels gebouwd. Toch kan er

bij het gebruik levensgevaar voor de gebruiker of derden ontstaan of kan er schade aan de etikettenprinter en andere voorwerpen ontstaan.

• De etikettenprinter mag alleen in technisch perfecte staat alsook conform de bestemming, op een veilige manier en

rekening houdende met de gevaren en de aanwijzingen in de gebruiksaanwijzing gebruikt worden! Vooral storingen die de veiligheid in gevaar brengen, moeten onmiddellijk verholpen worden.

• De etikettenprinter is uitsluitend voor het bedrukken van geschikte en door de fabrikant vrijgegeven materialen bestemd.

Een ander of daarvan afwijkend gebruik is niet volgens de bestemming. Voor uit misbruik resulterende schade is de fabrikant/leverancier niet aansprakelijk; het risico draagt alleen de gebruiker.

• Tot het gebruik volgens de bestemming behoort ook het in acht nemen van de gebruiksaanwijzing, inclusief de door de

fabrikant gegeven onderhoudsaanbevelingen/-voorschriften.

Veiligheidsvoorschriften

• De etikettenprinter is voor stroomnetten met wisselspanning van 230 V AC of 115 V AC (zie typeplaatje) bestemd. De

etikettenprinter alleen aan stopcontacten met randaarde aansluiten.

• De etikettenprinter alleen aan toestellen koppelen met lage spanning.

• Voor het tot stand brengen of losmaken van aansluitingen alle betroffen toestellen (computer, printer, toebehoren)

uitschakelen.

• De etikettenprinter alleen in een droge omgeving gebruiken en niet aan nattigheid (spatwater, nevel, etc.) blootstellen.

• Onderhouds- en reparatiemaatregelen mogen alleen door geschoolde vaklui worden uitgevoerd.

• Bedienend personeel moet door de exploitant aan de hand van de gebruikshandleiding worden onderwezen.

• Wordt de etikettenprinter bij een geopend deksel gebruikt, dan dient erop gelet te worden dat kleding, haar, juwelen of

dergelijke van personen niet met de open liggende, roterende delen in aanraking komen.

• Het apparaat (printer) en de onderdelen (bijv. printkop) kunnen tijdens het printen warm worden. Tijdens de werking niet

aanraken en voor het vervangen van onderdelen, demonteren of bijstellen laten afkoelen.

• Nooit licht brandbare hulpstoffen gebruiken.

• Alleen de in deze gebruiksaanwijzing beschreven handelingen uitvoeren. Werkzaamheden die erboven uitstijgen, mogen

enkel door de fabrikant of in samenspraak met de fabrikant uitgevoerd worden.

• Onoordeelkundige ingrepen in elektronische componenten en de bijbehorende software kunnen storingen veroorzaken.

• Onvakkundige werkzaamheden of andere wijzigingen aan het apparaat kunnen de bedrijfszekerheid in gevaar brengen.

• Servicewerkzaamheden altijd uit laten voeren in een erkende werkplaats, die de noodzakelijke vakkennis en de werktuigen

voor de uitvoering van het vereiste werk bezit.

• Op de apparaten zijn etiketten met waarschuwingen aangebracht. Deze stickers mogen niet worden verwijderd, anders

kunnen de risico’s niet meer onderkend worden.

GEVAAR!

Levensgevaar door netspanning!  Open de behuizing van het apparaat niet.

Milieuvriendelijke afvoer

Fabrikanten van B2B toestellen zijn vanaf 23.03.2006 verplicht oude toestellen, die na 13.08.2005 gefabriceerd werden, terug te nemen en te recycleren. Deze oude toestellen mogen principieel niet bij de gemeentelijke inzamelplaatsen afgeleverd worden. Zij dienen door de fabrikant op een georganiseerde manier gerecycleerd en opgeslagen te worden. Overeenkomstig gekenmerkte Valentinproducten kunnen daarom in de toekomst terugbezorgd worden aan Carl Valentin GmbH.

De oude toestellen kunnen hierdoor vakkundig opgeslagen worden. Carl Valentin GmbH behartigt hierdoor tijdig alle verplichtingen in het kader van de opslag van oude toestellen en maakt

daardoor ook op een vlotte manier de handel van de producten mogelijk in de toekomst. Wij kunnen enkel de ons franko bezorgde toestellen terugnemen.

De elektronische printplaat van het printsysteem is voorzien van een Lithium-batterij. Deze moet via inzamelbakken voor oude batterijen of via openbare afvalbeheerbedrijven worden verwijderd.

Verdere informatie kan verkregen worden in de WEEE-richtlijn of op onze website www.carl-valentin.de.

Pica II

Nederlands

Omgevingscondities

De omgevingscondities zijn voorwaarden waaraan voldaan moet zijn voordat de printer in gebruik wordt genomen en tijdens het gebruik ervan, omdat anders een veilig en storingsvrij gebruik van het apparaat niet kan worden gegarandeerd.

Lees de gebruiksaanwijzing zorgvuldig en aandachtig door. Neem contact op met de leverancier of de fabrikant wanneer u vragen heeft op het gebied van de praktische toepasbaarheid of

de omgevingscondities.

Algemene voorwaarden

Het apparaat moet tot het eerste gebruik in de originele verpakking worden getransporteerd en opgeslagen worden. Het apparaat mag niet worden geplaatst en niet worden gebruikt voordat aan de omgevingscondities is voldaan. Onze apparaten mogen alleen in gebruik genomen, geprogrammeerd, bediend, gereinigd en onderhouden worden nadat de

betreffende persoon de handleiding grondig heeft gelezen. Het apparaat mag alleen door voldoende geïnstrueerd personeel worden bediend.

LET OP!

We benadrukken nogmaals het belang van instructie. De inhoud van de scholingen zijn hoofdstuk 'Omgevingscondities', hoofdstuk 'Materiaal plaatsen' en hoofdstuk 'Reiniging en onderhoud'.

De tips zijn ook van toepassing op de door ons geleverde apparatuur van derden. Gebruik uitsluitend originele ge- en verbruiksartikelen. Voor vervangings-/slijtageonderdelen: gelieve u tot de fabrikant te wenden.

Voorwaarden voor de gebruikslocatie

Het apparaat moet op een vlakke, stabiele ondergrond vrij van trillingen en niet in een luchtstroom worden geplaatst. Stel het apparaat zodanig op dat het gemakkelijk kan worden bediend en goed bereikbaar is voor onderhoud.

Installatie en voeding

Het apparaat mag uitsluitend worden aangesloten op een elektrische installatie die voldoet aan de internationale standaarden en de daaruit voortvloeiende regels. In de praktijk betekent dat dat de installatie moet voldoen aan de voorschriften van één van de volgende drie instanties:

• International Electronic Committee (IEC)

• European Committee for Electrotechnical Standardization (CENELEC)

• Verband Deutscher Elektrotechniker (VDE)

Onze apparaten zijn gebouwd volgens VDE-Schutzklasse I en moeten worden aangesloten op een geaarde installatie. De elektrische installatie moet geaard zijn om interferentiespanningen in het apparaat af te voeren.

Technische gegevens van de voeding

Netspanning en –frequentie

Zie typeplaatje

Toegestane spanningsfluctuatie

+6 % … −10 % van nominale waarde

Toegestane frequentiefluctuatie

+2 % … −2 % van nominale waarde

Toegestane vervorming van de netspanning:

≤ 5 %

Ontstoringsmaatregelen:

Wanneer het net sterk wordt beïnvloedt (bijvoorbeeld bij het gebruik van thyristorgestuurde installaties) moet de elektrische installatie in het gebouw worden aangepast. Dat kan op de volgende manieren:

• Onze apparaten aansluiten op een schone leiding (afzonderlijke groep).

• Waar nodig een scheidingstransformator of vergelijkbaar ontstoringsapparaat in de netvoedingsleiding voor onze

apparaten monteren.

Pica II

Nederlands

Straling en interferentie

Interferentie/emission volgens EN 61000-6-4: 2007 Industriebereik

• Stoorspanning op leidingen volgens EN 55022: 05-2008

• Stoorveldsterkte volgens EN 55022: 05-2008

• Overtrillingsstromen (netterugwerking) volgens EN 61000-3-2: 04-2006

• Flikkeringen volgens EN 61000-3-3: 09-2008

Storingsgevoeligheid/immunity volgens EN 61000-6-2: 08-2005 Industriebereik

• Storingsgevoeligheid voor ontlading van statische elektriciteit volgens EN 61000-4-2: 03-2009

• Elektromagnetische velden volgens EN 61000-4-3: 05-2006, ENV 50204: 03-1995

• Storingsgevoeligheid voor snelle transiënte storingsinvloeden (burst) volgens EN 61000-4-4: 12-2004

• Storingsgevoeligheid voor spanningspulsen (surge) volgens EN 61000-4-5: 11-2006

• HF-spanning volgens EN 61000-4-6: 03-2009

• Spanningsonderbrekingen en spanningsverlaging volgens EN 61000-4-11: 08-2004

LET OP!

Dit is een apparaat dat is ingedeeld in Klasse A. Dit apparaat kan bij gebruik in huiselijke kring storingen op radioen televisiesignalen veroorzaken. In dat geval dient de exploitant afdoende maatregelen te treffen om dit te voorkomen.

Aansluitingen met externe apparaten

Alle verbindingskabels moeten afgeschermd zijn. De afscherming moet aan beide zijden van de kabel royaal worden bevestigd op de behuizing van de stekker.

De kabels mogen niet naast stroomkabels worden gelegd. Wanneer dit niet kan worden voorkomen, moet de afstand tussen de kabels minimaal 0,5 m zijn.

Temperatuurbereik van de leidingen: -15 … +80 °C. Er mogen alleen apparaten met stroomkringen worden aangesloten die aan de eis 'Safety Extra Low Voltage' (SELV) voldoen.

In het algemeen zijn dit apparaten die volgens EN 60950 zijn gekeurd.

Installatie van dataleidingen

De datakabels moeten volledig afgeschermd zijn en voorzien van een metalen of gemetalliseerde stekkerbehuizing. Afgeschermde kabels en stekkers zijn noodzakelijk om het uitzenden en ontvangen van elektrische storing te vermijden.

Toegestane kabels

Afgeschermde kabel:

4 x 2 x 0,14 mm² ( 4 x 2 x AWG 26) 6 x 2 x 0,14 mm² ( 6 x 2 x AWG 26) 12 x 2 x 0,14 mm² (12 x 2 x AWG 26)

De zend- en ontvangleidingen moeten paarsgewijs gewikkeld zijn.

Maximale leidinglengte:

Bij interface V24 (RS232C) - 3 m (met afscherming) Bij Centronics - 3 m (met afscherming) Bij USB - 3 m Bij Ethernet - 100 m

Luchtconvectie

Om te voorkomen dat de printer te warm wordt, moet het apparaat voldoende geventileerd kunnen worden.

Pica II

Nederlands

Grenswaarden

Beveiliging volgens IP:

Omgevingstemperatuur °C (tijdens gebruik):

Minimaal +5 °C, maximaal +35 °C

Omgevingstemperatuur °C (tijdens opslag):

Minimaal −20, maximaal +60 °C

Relatieve luchtvochtigheid % (tijdens gebruik):

Maximaal 80 %

Relatieve luchtvochtigheid % (tijdens opslag):

Maximaal 80 % (condensatie niet toegestaan)

Garantie

Wij aanvaarden geen aansprakelijkheid voor schade die is ontstaan door:

• het gebruik in een omgeving waarvoor het apparaat niet geschikt is en op een andere manier dan is omschreven in de

gebruiksaanwijzing

• fouten in de elektrische installatie waarop het apparaat is aangesloten.

• aangebrachte wijzigingen in het apparaat.

• foutieve programmering en bediening.

• slecht gegevensbeheer

• gebruik van niet originele vervangende onderdelen en accessoires.

• natuurlijke slijtage en normaal gebruik.

Controleer de werking van het apparaat met een testrun en testafdruk wanneer u het apparaat opnieuw instelt of programmeert. Daardoor worden een onbevredigend resultaat, slechte afdrukken en verkeerde beoordelingen voorkomen.

Het apparaat mag alleen door voldoende geïnstrueerde medewerkers worden bediend. Controleer of het personeel op de juiste manier werkt met onze producten en herhaal zonodig de instructies. Wij geven geen enkele garantie dat de in deze handleiding beschreven eigenschappen bij alle modellen ook daadwerkelijk

aanwezig zijn. Doordat deze apparaten steeds verder ontwikkeld en verbeterd worden, is het mogelijk dat de technische gegevens veranderen, zonder dat daarover voorafgaand mededelingen worden gedaan.

Door deze ontwikkeling, of door landspecifieke voorschriften, kunnen afbeeldingen en voorbeelden in de handleiding afwijken van de geleverde uitvoering.

Lees de informatie over de toelaatbare afdrukmedia en de aanwijzingen voor het onderhoud aandachtig door, om beschadiging en vroegtijdige slijtage te voorkomen.

Wij hebben ons uiterste best gedaan om deze handleiding zo begrijpelijk mogelijk uit te voeren en u zo veel mogelijk informatie te verstrekken. Wanneer u vragen heeft of een of meerdere fouten ontdekt, verzoeken we u om ons daarvan op de hoogte te stellen, waardoor we onze handleidingen kunnen verbeteren.

Pica II

Nederlands

Etikettenprinter uitpakken

 Etikettenprinter uit het karton tillen.  Etikettenprinter op transportschade controleren.  Levering op volledigheid controleren.

Leveromvang

• Etikettenprinter.

• Netkabel.

• Lege foliekern, op transferfolieopwikkelaar gemonteerd.

• Afscheurrand (alleen bij basistoestellen).

• Dispenserrand (alleen dispensertoestellen).

• Snijvoorziening (alleen bij apparaten met de optie mes)

• Documentatie.

• Printeraandrijvings-CD.

• Labelstar Office LITE.

LET OP!

Bewaar de originele verpakking voor later transport.

Etikettenprinter opstellen

VOORZICHTIG!

Schade aan het toestel en het printmateriaal door vocht en nattigheid.

 Etikettenprinter alleen op droge en tegen spatwater beschermde plaatsen opstellen.

 Printer op een effen ondergrond zetten.  Deksel van de etikettenprinter openen.  Transportbeveiligingen van schuimstof in het printkopbereik verwijderen.

Etikettenprinter aansluiten

De etikettenprinter is standaard voorzien voor een netspanning van 230 V AC / 50 … 60 Hz. Optioneel kan een netspanning van 115 V AC / 50 … 60 Hz gebruikt worden. De ingestelde netspanning staat op het typeplaatje aangeduid.

VOORZICHTIG!

Beschadiging van het toestel door ongedefinieerde inschakelstromen.

 Voor de netaansluiting de netschakelaar op "0" zetten.

 Netsnoer in de voedingsaansluiting steken.  Stekker van het netsnoer in geaard stopcontact steken.

LET OP!

Door ontoereikende of ontbrekende aarding kunnen storingen in het gebruik optreden. Let erop dat alle op de etikettenprinter aangesloten computers alsook de verbindingskabels geaard zijn.

 Etikettenprinter met computer of netwerk met een geschikte kabel verbinden.

Pica II

Nederlands

Etikettenprinter in gebruik nemen

LET OP!

De printer kan zowel via onze printerdriver als via onze etikettensoftware worden aangestuurd.

Na het inschakelen van de etikettenprinter aan de achterkant wordt de actuele status, de actuele datum en de actuele tijd weergegeven.

 Plaats het etiketmateriaal en het transferlint.  Na het inleggen van de etiketten en van het transferlint moeten de etiketten door de printer worden gemeten.

Hierbij wordt de lengte van het etiket gmeten en de etikettensensor gesynchroniseerd. Druk de toetsen en op het folietoetsenbord in (> 3 sec.) om de meetprocedure te starten. De printer moet voor de meetprocedure in de Online Mode staan.

 Na afloop van de meetprocedure drukt u op toets , om naar de Online Mode te gaan.

LET OP!

Voor een correcte bepaling van de grootte van de etiketten is het noodzakelijk dat tenminste twee complete etiketten worden getransporteerd (geldt niet bij rollen etiketmateriaal).

Bij het meten van de etiket- en sleuflengte kunnen kleine verschillen optreden. Om deze reden kunnen de waarden zowel in de etiketsoftware als in de printerdriver handmatig worden ingesteld en aan de printer worden overgedragen.

Pica II

Nederlands

Etikettenrol in de standaardmodus inleggen

• Open de behuizing van de printer.

• Klap de printkop (K) omhoog, door de rode aandrukhendel (J) tegen de wijzers van de klok in te draaien.

• Verwijder de buitenste etikettenhouder (A).

• Plaats de etikettenrol waarvan de etiketten aan de binnenzijde van de wikkeling zitten op het afwikkelmechanisme (B) en

plaats de etikettenhouder (A) weer terug.

• Voer het etikettenmateriaal onder de geleiderol (D) en de printkop (K) door en let er op dat het materiaal door de fotocel

(E) loopt.

• Klap de printkop (K) weer terug door de rode aandrukhendel (J) in de richting van de wijzers van de klok te draaien totdat

de printkop vastklikt.

• Lijn de stelring (C) uit op de geleiderol (D) op de materiaalbreedte.

• Sluit de behuizing van de printer.

Etikettenrol inleggen in de afscheurmodus

De printer is standaard van een afscherurrand voorzien (niet bij de optie mes of dispenser). Voor het gebruik met afscheurrand (I) moeten de twee kartelschroeven (F) worden losgedraaid en de voorplaat (G) worden

verwijderd.

Pica II

Nederlands

Een transferlintrol inleggen

LET OP!

Voor afdrukken met thermotransfer moet een transferlint worden geplaatst. Wanneer de printer wordt gebruikt voor directe thermisch afdrukken, is een transferlint niet nodig. De transferlinten die in de printer worden gebruikt, moeten minimaal zo breed zijn als het afdrukmedium. Wanneer het transferlint smaller is dan het afdrukmedium, blijft de printkop voor een deel onbedekt, waardoor deze sneller zal slijten.

LET OP!

Voordat een nieuwe lintrol wordt geplaatst, is het raadzaam om de printkop te reinigen met printkop- en walsreiniger (97.20.002). De hanteringsvoorschriften bij het gebruik van isopropanol (IPA) dienen in acht genomen te worden. Bij contact met de huid of de ogen grondig met vloeiend water uitwassen. Bij aanhoudende irritatie een arts opzoeken. Voor goede ventilatie zorgen.

• Open de behuizing van de printer.

• Klap de printkop (K) omhoog, door de rode aandrukhendel (D) tegen de wijzers van de klok in te draaien.

• Plaats het transferlint (A) met de inktzijde aan de buitenzijde op de afwikkelrol (B).

Zorg ervoor dat de kern van de transferlintrol goed tegen de aanslag van de afwikkelrol ligt. Voor een goed afdrukresultaat is het van belang dat het transferlint niet smaller is dan het materiaal van het etiket.

• Schuif een lege lintspoel over de opwikkelrol (E).

Voer het transferlint onder de printkop door.

• Bevestig het lint met een stukje plakband in de wikkelrichting van de opwikkelrol op de lintspoel.

Draai de opwikkelspoel (E) meerdere slagen rechtsom (tegen de richting van de wijzers van de klok in) om te controleren of het transferlint netjes wordt opgewikkeld.

• Klap de printkop (C) weer terug door de rode aandrukhendel (D) in de richting van de wijzers van de klok te draaien totdat

de printkop vastklikt.

• Sluit de behuizing van de printer.

LET OP!

Omdat door elektrostatische ontlading de dunne coating van de thermo-printkop of andere elektronische componenten kan worden beschadigd, moet de transferlintrol antistatisch zijn. Het gebruik van verkeerde materialen kan tot storingen in de printer en het vervallen van de garantie leiden.

VOORZICHTIG!

Invloed van statisch materiaal op mensen!  Anti-statische transferband gebruiken omdat het bij het wegnemen tot statische lading kankomen.

Pica II

Nederlands

Bedieningspaneel

LET OP!

De printer beschikt naast het tweeregelige display over 2 gekleurde LED’s, zodat de gebruiker de toestand van de

printer ook van een afstand kan aflezen.

Toestand

LED

Display

Beschrijving

Bedrijfsklaar

ONLINE

Weergave van datum en tijd.

De printer staat klaar om gegevens te ontvangen.

Niet bedrijfsklaar

OFFLINE

Weergave van datum en tijd.

In de Offline Mode van de printer kunnen de volgende acties worden uitgevoerd:

• Eén etiket vooruit schuiven

• Testafdruk/statusafdruk

• Resetten van fouten

• Printopdracht annuleren

Printen

Name Print

Naam van het afgedrukte etiket.

Richtaantal en werkelijk aant. binnen de lopende printopdracht.

De printer maakt de huidige printopdracht af. De printer staat klaar om data voor een nieuwe

printopdracht te ontvangen. De nieuwe printopdracht wordt na afloop van de

vorige opdracht gestart.

Pauze

Name Stopped

Naam van het afgedrukte etiket.

Richtaantal en werkelijk aant. binnen de lopende printopdracht.

De printopdracht is door de gebruiker geannuleerd.

Wachten

Name Waiting

Naam van het afgedrukte etiket.

Richtaantal en werkelijk aant. binnen de lopende printopdracht.

Alleen bij de optie dispenser: De printer staat klaar om het volgende etiket van de lopende printopdracht af te drukken en vervolgens via de dispenser uit te voeren.

Fout

Error Number

Foutnummer Korte beschrijving van de

fout.

Er is een fout opgetreden, die verholpen moet worden.

De printopdracht kan na het opheffen van de storing worden voortgezet.

Pica II

Nederlands

Toetsfuncties

LET OP!

De toetsfuncites zijn afhankelijk van de actuele toestand van de printer.

Toestand

Toets

Beschrijving/functie

Bedrijfsklaar

Wisselen naar de Offline Mode.

Toetsen na elkaar ingedrukt houden om etiketwaarden te bepalen.

Toetsen na elkaar ingedrukt houden (> 10 s), om Default waarden weer terug te zetten.

Niet bedrijfsklaar

Wisselen naar de Online Mode.

Kort indrukken = etiket vooruit schuiven.

Lang indrukken = enkele stap.

Kort indrukken = testafdruk.

Lang indrukken = statusafdruk.

Toetsen samen ingedrukt houden om naar de Service functies te gaan.

Printen

Printopdracht onderbreken. Printopdracht voortzetten.

Pauze

Printopdracht annuleren.

Printopdracht voortzetten.

Fout

Resetten van fouten.

Pica II

Nederlands

Technische gegevens

Pica II 104/8

Pica II 106/12

Pica II 103/8 T

Pica II 108/12 T

Resolutie

200 dpi

300 dpi

203 dpi

300 dpi

Afdruksnelheid max.

100 mm/s

Afdrukbreedte

104 mm

105,7 mm

104 mm

108,4 mm

Doorlaatbreedte

110 mm

Printkop

Flat Type1

Flat Type2

Flat Type²

Etiketten

Etiketten- of kettingmateriaal op rollen of leporello

Papier, karton, textiel, kunststof Materiaaldikte

max. 220 gr/m² (dikker op verzoek)

Min. etiketbreedte

15 mm

Min. etikethoogte

Standaard Mes- en dispendermodus

6 mm 15 mm

Max. etikethoogte

Standaard Optie Ethernet

750 mm 650 mm

Max. Roldiameter

Afwikkeling intern Opwikkeling intern

180 mm

---

Kerndiameter

40 mm / 75 mm (optie)

Wikkeling

buiten of binnen

Etikettensensor

Standaard Optie

Doorlicht Doorlicht + reflectie van boven / Doorlicht en reflectie van onderen

Transferlint (alleen thermotransfer printers)

Kleurkant

buiten of binnen (optie)

Max. Roldiameter

Ø 70 mm

Kerndiameter

25,4 mm / 1″

Max. lengte

300 m

Max. breedte

110 mm

Afmetingen (mm)

breedte x hoogte x diepte

230 x 230 x 350

Gewicht

9 kg

Elektronica

Processor

High Speed 32 Bit

Werkgeheugen (RAM)

16 MB

Batterij

voor real-time klok (gegevensopslag bij stroomuitval)

Waarschuwing

Akoestisch signaal bij storing

Interfaces

Serieel

RS-232C (tot 115200 Baud)

Parallel

Centronics (SPP)

USB

2.0 High speed slave

Ethernet (optie)

10/100 Base T, LPD, RawIP-Printing, DHCP, HTTP, FTP

WLAN (optie)

Module 802.11 b/g/n WEP, WPA, WPA-PSK, WPA2, WPA2-PSK, EAP

= Thermotransfer

= Thermodirect

Pica II

Nederlands

Aansluitwaarden

Pica II 104/8

Pica II 106/12

Pica II 103/8 T

Pica II 108/12 T

Voedingsspanning

230 V AC / 50 … 60 Hz 2 A 115 V AC / 50 … 60 Hz 3 A (optie)

Opgenomen vermogen

max. 150 VA

Temperatuurgebied

5 … 35 °C

Relatieve vochtighheid

max. 80 % (niet condenserend)

Bedieningspaneel

Toetsen

Proefdruk, statusafdruk, feed, enter

LCD-display

Grafisch display 122 x 32 pixels

Veiligheden

Het afdrukken stopt bij

Einde transferband / einde etiket

Statusafdruk

Afdruk met apparaatinstellingen, zals bijv. printrecord, fotocel-, interface-, netwerkparameters afprinten van de intern aanwezige fonts en alle ondersteunde barcodes

Lettertypes

Fonts

6 Bitmap fonts 8 Vector fonts/Truetype fonts 6 Proportionele fonts Meer lettertypes op aanvraag

Tekensets

Windows 1250 tot 1257, DOS 437, 850, 852, 857, UTF-8 Alle West- en Oost-Europese, Romeinse, Cyrillische, Griekse en Arabische (optie) tekens worden ondersteunt. Andere tekensets op aanvraag

Bitmap fonts

Grootte in breedte en hoogte 0,8 … 5,6 Vergrotingsfactor 2 … 9 Oriëntatie 0°, 90°, 180°, 270°

Vector fonts/TrueType fonts

Grootte in breedte en hoogte 1 … 99 mm Vergrotingsfactor traploos Oriëntatie 0°, 90°, 180°, 270°

Letter-attributen

Al naar gelang het lettertype − vet, cursief, geïnverteerd, verticaal

Tekenafstand

Variabel

Barcodes

1D-Barcodes

CODABAR, Code 128, Code 2/5 interleaved, Code 39, Code 39 extended, Code 93, EAN 13, EAN 8, EAN ADD ON, GS1-128, Identcode, ITF 14, Leitcode, Pharmacode, PZN 7 Code, PZN 8 Code, UPC-A, UPC-E

2D-Barcodes

Aztec Code, CODABLOCK F, DataMatrix, GS1 DataMatrix, MAXICODE, PDF 417, QR Code

Composite Barcodes

GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Truncated

Alle barcodes zijn variabel in hoogte, module-breedte en ratio-variabel Oriëntatie 0°, 90°, 180°, 270° Naar keuze controlenummer of uitgeschreven print

Software

Configuratie

ConfigTool

Procesbesturing

NiceLabel

Etikettensoftware

Labelstar Office Lite Labelstar Office

Windows driver

Windows 7® 32/64 Bit Windows 8® 32/64 Bit Windows 8.1® 32/64 Bit Windows 10® 32/64 Bit Windows Server 2008® (R2) 64 Bit Windows Server 2012® 64 Bit Windows Server 2012® (R2) 64 Bit

Technische wijzigingen voorbehouden

Pica II

Nederlands

Reiniging

GEVAAR!

Levensgevaar door elektrische schokken  Voor alle onderhoudswerkzaamheden het printer loskoppelen van het stroomnet en even wachten tot de

adapter ontladen is.

LET OP!

Voor de reiniging van het apparaat strekken persoonlijke veiligheidsmaatregelen zoals een beschermingsbril en handschoenen tot aanbeveling.

Onderhoudsopgave

Interval

Algemene reiniging

Indien nodig.

Reinigen transferband-trekwals.

Steeds als de transferbandrol wordt vervangen of bij slechte afdrukken.

Printrol reinigen

Telkens bij het vervangen van de etiketrol of bij fouten in het drukbeeld en van het etikettentransport.

Printkop reinigen

Directe thermodruk:

Telkens bij het vervangen van de etiketrol

Thermotransferdruk:

Telkens bij het vervangen van de transferfolie of bij fouten in het drukbeeld

Etiketfotocel reinigen

Bij het vervangen van de etiketrol.

LET OP!

De hanteringsvoorschriften bij het gebruik van isopropanol (IPA) dienen in acht genomen te worden. Bij contact met de huid of de ogen grondig met vloeiend water uitwassen. Bij aanhoudende irritatie een arts opzoeken. Voor goede ventilatie zorgen.

WAARSCHUWING!

Brandgevaar door licht ontvlambare etiketloten!  Bij gebruik van etiketloten dient de etiketprinter volledig vrij van stof en gereinigd te zijn.

Algemene reiniging

VOORZICHTIG!

Beschadiging van de printer door bijtende reinigingsmiddelen!  Geen schurende producten of oplosmiddelen voor de reiniging van de buitenvlakken of bouwgroepen

gebruiken.

 Stof en papierstof in het printbereik met een zacht penseel of stofzuiger verwijderen.  Buitenvlakken met allesreiniger schoonmaken.

Reinigen transferband-trekwals

Vuil op de trekwals leidt tot een slechtere afdrukkwaliteit en kan bovendien slecht zijn voor de materiaaldoorvoer.

• Open de behuizing van de printer.

• Transferband uit de printer nemen.

• Afzettingen met walsreinigingsmiddel en een zachte doek verwijderen.

• Als de wals beschadigingen vertoont, moet deze worden vervangen.

Pica II

Nederlands

Printrol reinigen

Het is niet nodig om de printer uit te schakelen wanneer de printer moet worden gereinigd. Wacht echter, nadat de printkop omhoog geklapt is, nog twee minuten voordat u de printer gaat reinigen. Wanneer de printer wordt uitgeschakeld, wordt ook de inhoud van het werkgeheugen gewist.

VOORZICHTIG!

Beschadiging van de printrol!  Geen scherpe, puntige of harde voorwerpen

gebruiken om de printrol te reinigen.

• Open de behuizing van de printer.

• De rode drukhendel (B) tegen de wijzers van de klok in

draaien om de printkop (A) te ontgrendelen.

• Etiketten en transferfolie uit de printer nemen.

• Afzettingen met rolreiniger en zachte doek verwijderen.

• Als de rol beschadigingen vertoont, de rol vervangen.

• Wals (C + D) stapsgewijze met de hand draaien om de

volledige wals te reinigen (enkel mogelijk wanneer de printer is uitgeschakeld, aangezien anders de printer onder stroom staat en opdat de wals op haar plaats gehouden wordt).

Printkop reinigen

VOORZICHTIG!

Beschadiging van de printkop!

 Geen scherpe, puntige of harde voorwerpen gebruiken om de drukknop te reinigen.  Glazen beschermlaag van de printkop niet aanraken.

• Open de behuizing van de printer.

• Hendel tegen de wijzers van de klok in draaien om de printkop op te tillen.

• Etiketten en transferfolie uit de printer nemen.

• Printkopoppervlak met speciale reinigingsstift of met een in zuiver alcohol gedrenkt wattenstaafje reinigen.

• Voor de ingebruikneming van de printer de printkop 2-3 minuten laten drogen.

Etiketfotocel reinigen

VOORZICHTIG!

Beschadiging van de fotocel!  Geen scherpe of harde voorwerpen of oplosmiddelen gebruiken om de fotocel te reinigen.

De etiketfotocel kan door papierstof vervuild raken. Daardoor kan de herkenning van het etiketbegin gehinderd worden.

• Open de behuizing van de printer.

• Hendel tegen de wijzers van de klok in draaien om de

printkop op te tillen.

• Etiketten en transferfolie uit de printer nemen.

• Blaas de belichter (A) met persluchtspray door. Volg

daarbij de aanwijzingen die op de spuitbus zijn vermeld.

• U kunt verontreinigingen van de belichter ook

verwijderen met een reinigingskartonnetje (B), dat u eerst met printkop- en walsreiniger heeft bevochtigd.

• Etiketten en transferfolie opnieuw inleggen.

Snabbhguide och anvisningar

för produktsäkerhet

Svenska

Pica II

Svenska

copyright by Carl Valentin GmbH. Uppgifter om leveransomfattning, utseende, prestanda, mått och vikt motsvarar våra kunskaper vid tidpunkten för tryckning.

Med reservation för ändringar. Alla rättigheter förbehålls, även när det gälleröversättningen. Ingen del av verket får reproduceras eller bearbetas med elektroniska system, mångfaldigas eller spridas i någon form

(tryckning, fotokopia eller något annat förfarande), utan skriftligt tillstånd från Carl Valentin GmbH. Genom den kontinuerliga vidareutvecklingen av apparaterna kan avvikelser mellan dokumentationen och apparaten förekomma.

Den aktuellaste utgåvan finns på www.carl-valentin.de.

Varumärken

Alla nämnda märken eller varumärken är registrerade märken eller registrerade varumärken som tillhör sina respektive ägare även om det eventuellt inte särskilt indikeras. Från saknad indikering kan inte slutsatsen dras att det inte handlar om ett registrerat märke eller registrerat varumärke.

Carl Valentin-etikettskrivare uppfyller följande säkerhetsdirektiv:

EG-direktiv för lågspänning (2006/95/EG)

EG-direktivet Elektromagnetisk kompatibilitet (2004/108/EG)

Carl Valentin GmbH

Postfach 3744 78026 Villingen-Schwenningen Neckarstraße 78 – 86 u. 94 78056 Villingen-Schwenningen

Phone Fax

+49 7720 9712-0 +49 7720 9712-9901

E-Mail Internet

info@carl-valentin.de www.carl-valentin.de

Pica II

Svenska

Innehåll

Avsedd användning

Säkerhetsinformation

Miljövänlig avfallshantering

Driftförutsättningar

Uppackning av etikettskrivaren

102

Leveransomfång

102

Ställa upp etikettskrivaren

102

Anslutning av etikettskrivaren

102

Idrifttagning av etikettskrivaren

103

Lägga in etikettrulle i standardläget

104

Lägga in etikettrulle i avrivningsläge

104

Iläggning av transferbandet

105

Manöverpanel

106

Knappfunktioner

107

Tekniska data

108

Rengöring av transferbandets dragvals

110

Rengöring av tryckvalsen

111

Rengöring av skrivhuvudet

111

Rengöring av fotocellsbrytaren

111

Pica II

Svenska

Avsedd användning

• Etikettskrivaren är konstruerat enligt senaste tekniska standard och erkända säkerhetstekniska regler. Trots detta kan

risker för användarens/tredje mans liv och lem resp. negativ inverkan på skrivarenheten och andra materiella värden uppstå vid användningen.

• Etikettskrivaren får bara användas i tekniskt felfritt skick och på avsett sätt, med hänsyn till säkerhet, risker och i enlighet

med bruksanvisningen. Särskilt måste störningar som påverkar säkerheten negativt omedelbart åtgärdas.

• Etikettskrivaren är uteslutande avsedd för utskrift på lämpliga material har godkänts av som tillverkaren. All annan

användning är att beakta som icke avsedd användning. Tillverkaren/leverantörer ansvarar inte för skador som orsakas av felaktig användning, för detta ansvarar användaren ensamt.

• Till avsedd användning hör även att följa bruksanvisningen, inklusive tillverkarens underhållsrekommendationer/-

föreskrifter.

Säkerhetsinformation

• Etikettryckaren är enligt standard förberedd för en nätspänning på 230 V AC. Valfritt kan en nätspänning på 115 V AC

användas. Den inställda nätspänningen är angiven på typskylten.

• Koppla endast etikettskrivaren till utrustning som leder skyddsklenspänning.

• Stäng av all relevant utrustning innan anslutningar kopplas till eller från (dator, skrivare, tillbehör).

• Använd endast etikettskrivaren i torra omgivningar och utsätt den inte för väta (vattenstänk, dimma etc.).

• Använd inte etikettskrivaren i explosionsfarliga omgivningar och inte i närheten av högspänningsledningar.

• Använd endast utrustningen i omgivningar som är skyddade mot slipdamm, metallspån och liknande föroreningar.

• Underhåll och skötsel får endast utföras av utbildad specialistpersonal.

• Manöverpersonalen måste undervisas av driftansvarig med stöd av bruksanvisningen.

• Om etikettskrivaren används med öppet lock, se till att personers kläder, hår, smycken eller dylikt inte kommer i kontakt

med friliggande roterande delar.

• Maskinen och delar av den (t.ex. skrivarhuvud) kan bli heta under utskriften. Rör inte vid den under drift och låt den svalna

innan byte av material, demontering eller justering.

• Använd aldrig lättantändliga förbrukningsmaterial.

• Utför endast åtgärder som beskrivs i den här bruksanvisningen. Alla andra arbeten måste utföras av tillverkaren eller efter

konsultation med tillverkaren.

• Ingrepp på komponenter och deras programvara som inte utförs på ett fackmässigt sätt kan orsaka störningar.

• Arbeten eller ändringar på utrustningen som inte utförs på ett fackmässigt sätt kan äventyra driftsäkerheten.

• Låt alltid en auktoriserad verkstad, som har nödvändiga fackkunskaperna och tillgång till nödvändiga verktyg, utföra

servicearbeten.

• Olika varningsdekaler som gör dig uppmärksam på faror har satts upp på utrustningen. Ta inte bort dessa dekaler, då finns

det risk att farorna inte upptäcks.

FARA!

Livsfara på grund av nätspänning!  Öppna inte kåpan till skrivarenhetens.

OBS!

Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medfora risk for brand. For att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet.

Miljövänlig avfallshantering

Sedan den 23 mars 2006 är tillverkare av dessa produkter skyldiga att ta tillbaka och göra sig av med gamla apparater tillverkade efter den 13 augusti 2005. Dessa gamla apparater får normalt inte lämnas till kommunala miljöstationer. De måste hanteras organiserat av tillverkaren. Valentin-produkter kan därför lämnas tillbaka till Carl Valentin GmbH.

De äldre apparaterna blir sorterade föreskriftsenligt. Carl Valentin GmbH åtar sig därför ansvaret för återvinning. Vi kan bara ta emot apparater med portot betalt. Trycksystemets elektronikkretskort är utrustat med ett litiumbatteri. Detta ska avfallshanteras i kärl för insamling av gamla

batterier i butiken eller på den allmänna avfallsstationen. För mer information hänvisas till WEEE-direktivet eller till vår hemsida www.carl-valentin.de.

Pica II

Svenska

Driftförutsättningar

Driftförutsättningarna är krav som måste uppfyllas innan och under drift för att garantera en säker och störningsfri drift. Läs noggrant igenom bruksanvisningen. Ta kontakt med oss eller din lokala kundtjänst om du har frågor som rör den praktiska tillämpningen av driftförutsättningarna.

Allmänna förutsättningar

Apparaterna ska transporteras och förvaras i originalförpackningen tills de monteras. Apparaterna får inte monteras och tas i drift förrän driftförutsättningarna är uppfyllda. Idrifttagning, programmering, användning, rengöring och skötsel av våra apparater får bara utföras efter att våra

bruksanvisningar lästs igenom noggrant. Apparaterna får endast användas av utbildad personal.

OBS!

Upprepa utbildningar regelbundet. Innehåll av utbildningarna är kapitlen 'Driftvillkor', 'Att lägga in transferband' och 'Rengöring och underhåll'.

Anvisningarna gäller även annan apparatur som levererats av oss. Endast originalreservdelar får användas. Vänligen kontakta tillverkaren angående reserv-/slitagedelar.

Krav på monteringsplatsen

Monteringsytan bör vara jämn och fri från luftdrag och vibrationer. Apparaterna ska ordnas så att användning och tillgänglighet optimeras.

Installation av nätförsörjning

Installationen av nätförsörjning till våra apparater måste ske enligt internationella föreskrifter och bestämmelser. Dit hör rekommendationer från en av följande tre kommissioner:

• International Electrotechnical Commission (IEC)

• European Committee for Electrotechnical Standardization (CENELEC)

• Verband Deutscher Elektrotechniker (VDE)

Våra apparater är byggda enligt VDE-skyddsklass I och måste anslutas till en skyddsledare. Nätförsörjningen måste ha en skyddsledare för att avleda störningsspänningar i apparaten.

Tekniska data för nätförsörjningen

Nätspänning och nätfrekvens:

Se typskylt

Tillåten nätspänning:

+6 % … −10 % av nominellt värde

Tillåten nätfrekvens:

+2 % … −2 % av nominellt värde

Tillåten klirrfaktor hos nätspänningen:

≤ 5 %

Störningsåtgärder:

Vid radioaktivt förorenade nät (t ex vid användning av tyristorstyrda anläggningar) måste störningsåtgärder utföras av kunden. Du har bl. a. följande möjligheter:

• Ordna med separata nätledningar till våra apparater.

• Vid svåra fall, montera kapacitivt urkopplad separeringstransformator eller annan anordning i nätledningen till våra

apparater.

Pica II

100

Svenska

Störningsstrålning och störsäkerhet

Störningsnivå/utsöndring enligt EN 61000-6-4: 2007 Industriområde

• Störspänning på ledningar enligt EN 55022: 05-2008

• Störfältsstyrka enligt EN 55022: 05-2008

• Översvängningsströmmar (nätåterverkning) enligt EN 61000-3-2: 04-2006

• Flimmer enligt EN 61000-3-3: 09-2008

Störsäkerhet/immunitet enligt EN 61000-6-2: 08-2005 Industriområde

• Störsäkerhet mot urladdning av statisk elektricitet enligt EN 61000-4-2: 03-2009

• Elektromagnetiska fält enligt EN 61000-4-3: 05-2006, ENV 50204: 03-1995

• Störsäkerhet mot snabba elektriska transienter (Burst) enligt EN 61000-4-4: 12-2004

• Störsäkerhet mot stötspänning (Surge) enligt EN 61000-4-5: 11-2006

• Högfrekventa spänningar enligt EN 61000-4-6: 03-2009

• Spänningsavbrytningar och spänningssänkning enligt EN 61000-4-11: 08-2004

OBS!

Detta är en utrustning i klass A. Denna utrustning kan orsaka radiostörningar i bostadsområden, i detta fall kan driftsledningen komma att bli skyldig att vidta åtgärder.

Förbindelser till externa apparater

Alla förbindelseledningar måste ledas i avskärmade ledningar. Skärmflätningen måste vara i förbindelse med kontaktdosans båda sidor.

Inga ledningar får ligga parallellt med strömledningar. Då detta är oundvikligt ska ett avstånd på minst 0,5 m hållas. Temperaturzon hos ledningarna: −15 … +80 °C.

Apparater får endast anslutas till strömkretsar som uppfyller kravet ”Safety Extra Low Voltage” (SELV). I allmänhet är detta

apparater som är testade enligt EN 60950.

Installation dataledningar

Datakabeln måste vara helt isolerad och försedd med metallstickdosor. Isolerade kablar och stickdosor krävs för att undvika utstrålning och mottagning.

Tillåtna ledningar

Isolerad ledning:

4 x 2 x 0,14 mm² ( 4 x 2 x AWG 26) 6 x 2 x 0,14 mm² ( 6 x 2 x AWG 26) 12 x 2 x 0,14 mm² (12 x 2 x AWG 26)

Sändar- och mottagarledningar måste vara partrådiga.

Maximal ledningslängd:

Vid port V 24 (RS232C) - 3 m (med isolering) vid Centronics - 3 m (med isolering) vid USB - 3 m vid Ethernet - 100 m

Luftkonvektion

För att undvika för hög uppvärmning måste apparaten kunna bilda fri luftkonvektion.

Carl Valentin Pica II 104/8, Pica II 106/12, Pica II 103/8 T, Pica II 108/12 T Quick Reference Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
