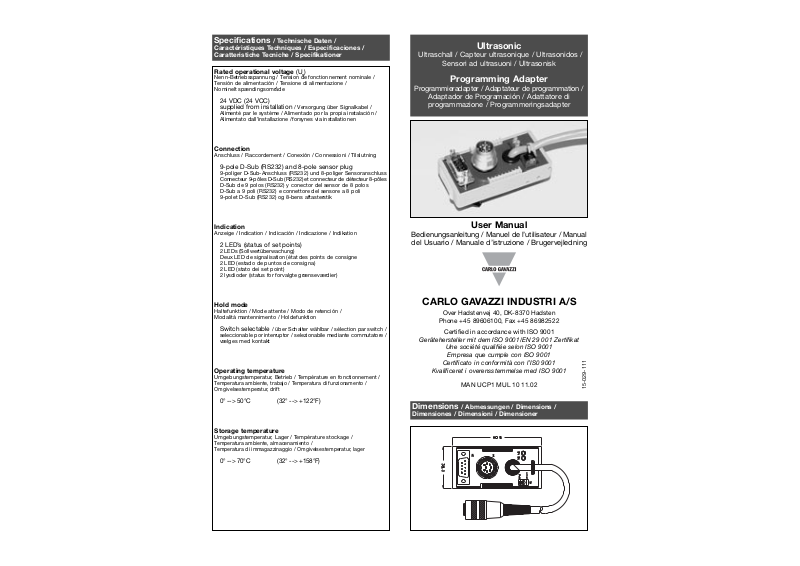

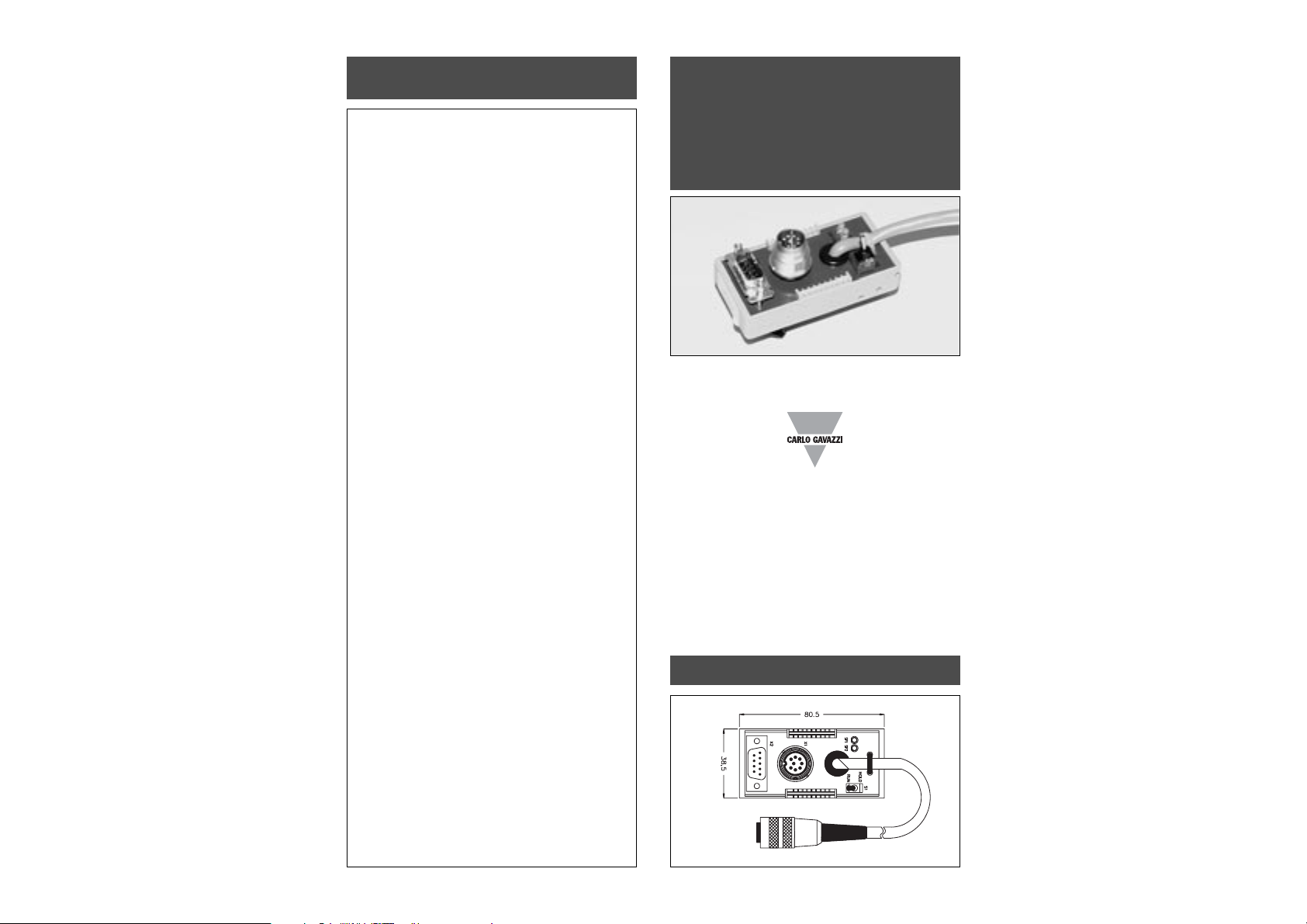

Carlo gavazzi Programming Adapter User Manual

Ultrasonic

Ultraschall / Capteur ultrasonique / Ultrasonidos /

Sensori ad ultrasuoni / Ultrasonisk

Programming Adapter

Programmieradapter / Adaptateur de programmation /

Adaptador de Programación / Adattatore di
programmazione / Programmeringsadapter

User Manual

Bedienungsanleitung / Manuel de l’utilisateur / Manual
del Usuario / Manuale d’istruzione / Brugervejledning

Dimensions / Abmessungen / Dimensions /

Dimensiones / Dimensioni / Dimensioner

CARLO GAVAZZI INDUSTRI A/S

Over Hadstenvej 40, DK-8370 Hadsten

Phone [phone], Fax [phone]

Certified in accordance with ISO 9001

Gerätehersteller mit dem ISO 9001/EN 29 001 Zertifikat

Une société qualifiée selon ISO 9001

Empresa que cumple con ISO 9001

Certificato in conformità con l’IS0 9001

Kvalificeret i overensstemmelse med ISO 9001

MAN UCP1 MUL 10 11.02

Rated operational voltage (U

e

)

Nenn-Betriebsspannung / Tension de fonctionnement nominale /
Tensión de alimentación / Tensione di alimentazione /
Nominelt spændingsområde

24 VDC (24 VCC)
supplied from installation

/ Versorgung über Signalkabel /
Alimenté par le système / Alimentado por la propia instalación /
Alimentato dall’installazione /forsynes via installationen

Connection

Anschluss / Raccordement / Conexión / Connessioni / Tilslutning

9-pole D-Sub (RS232) and 8-pole sensor plug

9-poliger D-Sub-Anschluss (RS232) und 8-poliger Sensoranschluss
Connecteur 9-pôles D-Sub (RS232) et connecteur de détecteur 8-pôles
D-Sub de 9 polos (RS232) y conector del sensor de 8 polos
D-Sub a 9 poli (RS232) e connettore del sensore a 8 poli
9-polet D-Sub (RS232) og 8-bens aftasterstik

Indication

Anzeige / Indication / Indicación / Indicazione / Indikation

2 LED’s (status of set points)

2 LEDs (Sollwertüberwachung)
Deux LED de signalisation (état des points de consigne
2 LED (estado de puntos de consigna)
2 LED (stato dei set point)
2 lysdioder (status for forvalgte grænseværdier)

Hold mode

Haltefunktion / Mode attente / Modo de retención /
Modalità mantennimento / Holdefunktion

Switch selectable

/ über Schalter wählbar / sélection par switch /
seleccionable por interruptor / selezionabile mediante commutatore /
vælges med kontakt

Operating temperature

Umgebungstemperatur, Betrieb / Température en fonctionnement /
Temperatura ambiente, trabajo / Temperatura di funzionamento /
Omgivelsestemperatur, drift

0° --> 50°C (32° --> +122°F)

Storage temperature

Umgebungstemperatur, Lager / Température stockage /
Temperatura ambiente, almacenamiento /
Temperatura di immagazzinaggio / Omgivelsestemperatur, lager

0° --> 70°C (32° --> +158°F)

Specifications / Technische Daten /

Caractéristiques Techniques / Especificaciones /
Caratteristiche Tecniche / Specifikationer

15-029-111

The programming adapter is supplied from the installation,
i.e. the sensor supply.
Make the three connections: The RS232 connection to the
PC (D-Sub connector), the sensor (plug on pig tail) and the
installation (circular plug on the adapter).
If suitable, mount the programming adapter on a DIN-rail.

For programming, refer to the sensor manuals.

Der Programmier-Adapter wird über die Installation versorgt,
d.h. über die Sensor-Versorgung.
Drei Anschlüsse sind vorzunehmen: RS232 zum PC (D-Sub­Verbindungstyp), Sensor-Anschluss (Anschlusskabel mit Stec­ker) und die Installation (runde Steckverbindung am Adapter).
Je nach Anwendungsbedarf kann der Programmieradapter
auf DIN-Schiene montiert werden.
Siehe die Bedienungsanleitung des Sensors für Programmier­hinweise.

L’adattatore di programmazione viene alimentato dall’instal­lazione, vale a dire dall’alimentazione del sensore.
Effettuare i tre collegamenti: collegamento RS232 al computer
(connettore D-sub), al sensore (connettore su pigtail) e all’in­stallazione (connettore circolare sull’adattatore).
Se possibile montare l’adattatore di programmazione su
guida DIN.

Per la programmazione vedere i manuali relativi ai sensori.

Programmeringsadapteren forsynes via installationen, d.v.s.
via aftasterforsyningen.
Lav de tre forbindelser: RS232-forbindelsen til PC’en
(SubMinD9-stik), aftasteren (stikket på pig tail’en) og instal­lationen (det cirkulære stik på adapteren).
Adapteren er forberedt forDIN-skinnemontering.

For programmering henvises til aftastermanualerne.

L’adaptateur de programmation est alimenté par le système
c’est à dire la propre alimentation du détecteur.
Effectuer les trois raccordements suivants: liaison RS232 au
PC (connecteur D-sub), détecteur (connecteur raccordé à la
queue de cochon) et le système (connecteur circulaire sur
l’adaptateur). Le cas échéant, monter l’adaptateur de
programmation sur un rail DIN.

Pour la programmation, consulter les manuels du détecteur.

El adaptador de programación se alimenta por la propia
instalación, es decir la alimentación del sensor.
Realice las tres conexiones: La conexión RS232 al ordenador
personal (conector Sub-D), el sensor (conector tipo pig-tail)
y la instalación (conector circular en el adaptador).
Si se precisa, puede montar el adaptador de programación
en un carril DIN.

Consulte los manuales del sensor para realizar la programación.

Installation English

Installation Deutsch

Installation Français

Instalación Espagñol

Installazione

Italiano

Installation

Dansk

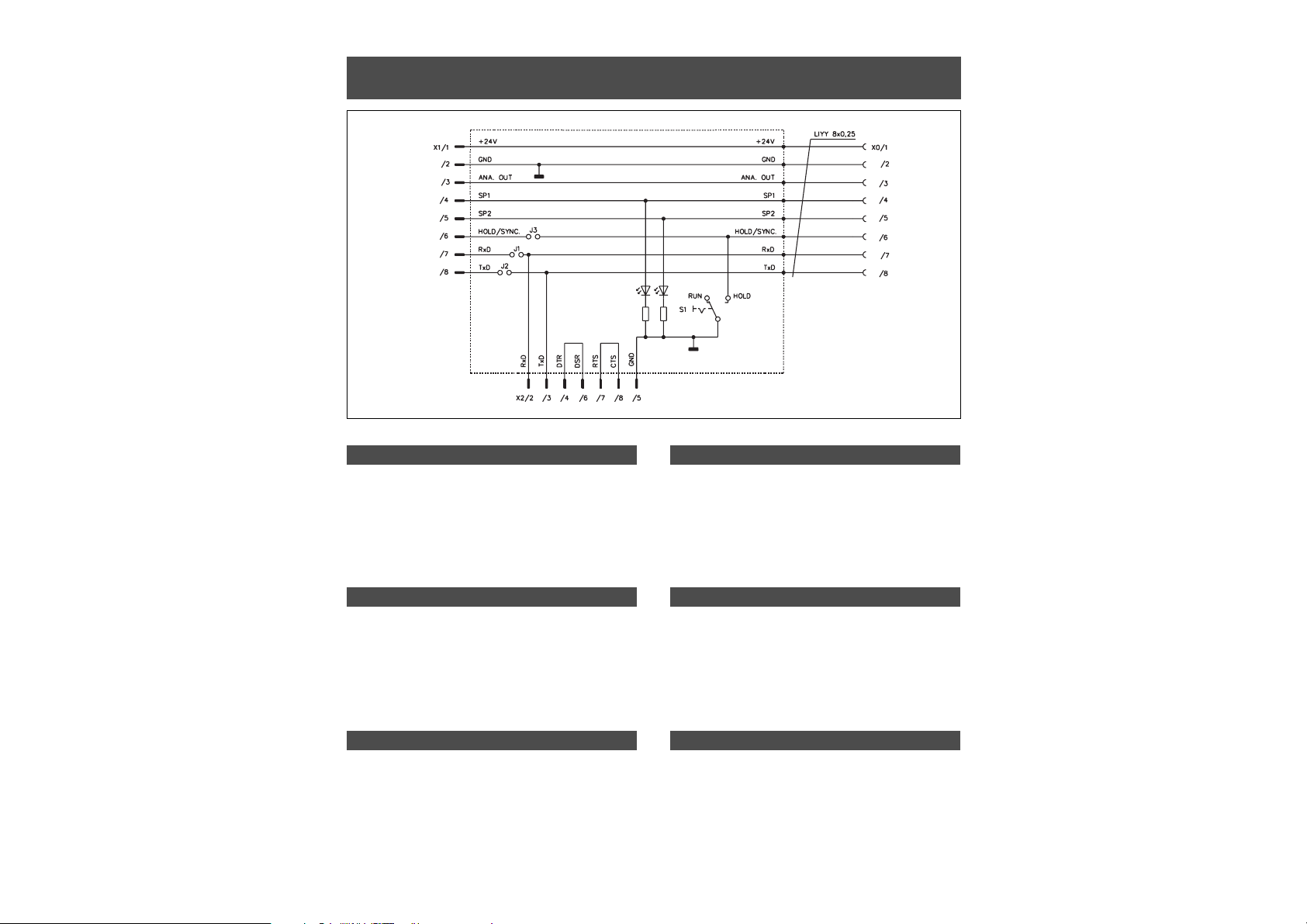

Wiring Diagram

Schaltbild / Schéma de Câblage / Diagrama de Conexiones / Collegamenti Elettrici / Forbindelsesdiagram

D-Sub connector / D-Sub-Stecker / Connecteur D-Sub /

Conector D-Sub / Connettore D-Sub / D-Sub-stik
