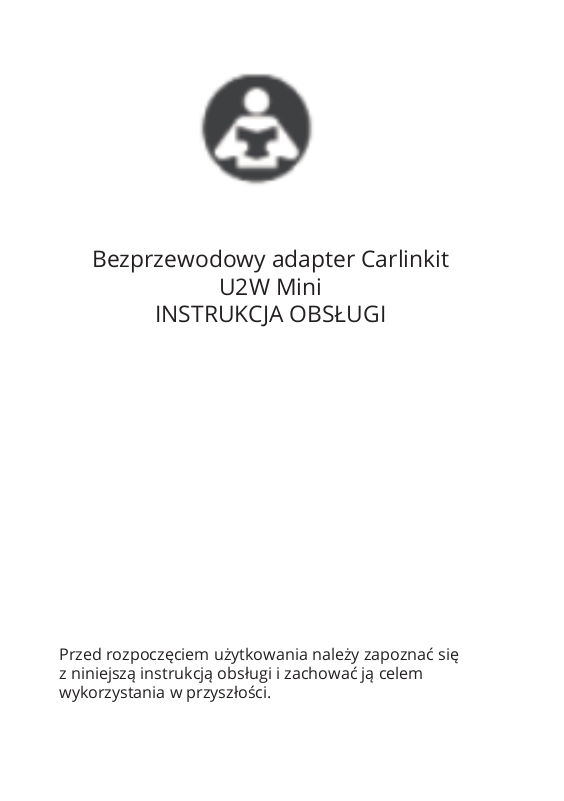

Bezprzewodowy adapter Carlinkit

U2W Mini

INSTRUKCJA OBSŁUGI

Przed rozpoczęciem użytkowania należy zapoznać się
z niniejszą instrukcją obsługi i zachować ją celem
wykorzystania w przyszłości.

WPROWADZENIE DO FUNKCJI PRODUKTU

Po podłączeniu urządzenia do portu USB pozwala on na
bezprzewodowe korzystanie z Apple Carplay oraz Andriod Auto
(bez konieczności korzystania z kabli). Umożliwia do dostęp do
szeregu funkcji multimedialnych jak np.: odtwarzanie muzyki,
rozmowy telefoniczne poprzez Bluetooth itp.

SCHEMAT POŁĄCZENIA
Obsługa połączeń przewodowych i bezprzewodowych

SPECYFIKACJA

1.Wejście zasilania: 5V-1A

2.Wyjście zasilania: SV= 1A

3.Pobór mocy: 0.75W

4.Kompatybilna rozdzielczość: adaptacyjna

ZASTOSOWANIE- pojazdy oraz telefony komórkowe:

1.iPhone: iPhone 6 i nowsze, iOS 10 i nowsze

2.Obsługiwane modele samochodów: Samochód z fabrycznym
okablowaniem CarPlay Lista konkretnych modeli:
https:1/wwwapplecamcn/ios/carplay/availablemodels/able-mo­dels/

OPIS DZIAŁANIA DIODY LED:

Dioda świeci się na czerwono- zasilanie
Dioda świeci się na zielono/niebiesko - pomyślne
podłączenie

Kroki bezprzewodowego połączenia CarPlay

1. Włóż adapter do portu USB w samochodzie

2. Włącz WiFi i Bluetooth w telefonie iPhone

3. Wejdź do interfejsu Bluetooth iPhone'a i wyszukaj nazwę
Bluetooth wyświetlaną na ekranie samochodu.

4. Kliknij, aby połączyć

Zarządzanie listą

1.Wybierz nazwę telefonu na liście, aby się połączyć

2.Naciśnij i przytrzymaj nazwę telefonu na liście, aby usunąć
parowanie.

Aktualizacja wersji online/zgłaszanie problemów:

1.Podłącz adapter do portu USB w samochodzie.

2.Telefon komórkowy połączy się z Wi-Fi adaptera.
( hasło: 12345678)

3.iPhone: Zeskanuj kod QR za pomocą telefonu komórkowego
lub wprowadź 192.168.50.2 w przeglądarce Safari.
(Uwaga: upewnij się, że iPhone jest podłączony do sieci
adaptera).

Kliknij "Check Uptade" (obrazek 1):

1.Możesz sprawdzić, czy jest to najnowsza wersja.

2.Możesz uaktualnić i zaktualizować najnowszą wersję online.

Uwaga: W celu aktualizacji wersji należy skontaktować się
z działem obsługi klienta (samodzielna aktualizacja może
spowodować uszkodzenie produktu).

Kliknij „Feedback” i postępuj zgodnie z poniższymi krokami:

1.Wporwadź markę+model+rok samochodu i zgłoś wszelkie
problemy z użytkowaniem urządzenia.

2.Zrób „zrzut” ekranu i wyślij do działu obsługi klienta.

3.Po otrzymaniu informacji, technik skontaktuj się z Tobą w celu
rozwiązania problemu.

4.Identyfikacja urządzenia przez iPhone, ale brak przejścia do
połączenia.
a.Zresetuj urządzenie.
b.Przywróć fabryczne ustawienia systemu samochodowego.
c.Wymień kabel danych do połączenia.

5.Błąd Wi-Fi lub Bluetooth
a.Skontaktuj się z działem obsługi klienta w celu aktualizacji
wersji.

6. Brak możliwości usłyszenia drugiej osoby w trakcie połączenia
telefonicznego.
a.Wybierz CarPlay z Audio w interfejsie połączenia
telefonicznego.

7.Urządzenie nagrzewa się podczas użytkowania
a.Upewnij się, że używasz kabla dołączonego wraz z
urządzeniem. Nieodpowiedni kabel może powodować
nagrzewanie się urządzenia.
b.Pamiętaj, aby nie wystawiać urządzenia na bezpośrednie
działanie promieni słonecznych.

ROZWIĄZYWANIE PROBLEMÓW

1.Co należy zrobić w przypadku braku reakcji po
podłączeniu urządzenia?
Odpowiedź:
a.Odłącz urządzenie, sprawdź oryginalne okablowanie Apple w
swoim samochodzie. CarPlay może być używany normalnie.
b.Wejdź w opcję ustawień w oryginalnym systemie
samochodowym, a następnie kliknij „Przywróć ustawienia
fabryczne”.
c.Podłącz kabel urządzenia do portu USB w samochodzie
(do tego samego portu, który był używany do podłączenia
CarPlay za pomocą kabla).
d.Podłącz końcówkę kabla USB-C do urządzenia i odczekaj
chwilkę (pierwsza identyfikacja może potrwać nieco dłużej)
e.Przy pierwszym użyciu podłącz iPhone’a do urządzenia za
pomocą kabla do transmisji danych, aby poprawić
kompatybilność.

2.Brak możliwości automatycznego połączenia.
a.Włącz funkcję Bluetooth oraz WLAN w telefonie i upewnij się,
że te funkcje nie są połączone z innymi urządzeniami.
b.Połącz adpater wraz z telefonem za pomocą Wi-Fi (hasło to:

12345678).
c.Otwórz przeglądarkę Safari w iPhonie i wprowadź adres URL:

192.168.50.2
d.Ustaw opcję „opóźnienie startu” na opcję 20 i włącz opcję
„Automatyczne łączenie”.

3.Utknięcie w stanie połączenia.
a.Wejdź w opcje ustawienia, wyczyść listę parowania, zignoruj
zapis parowania Bluetooth w telefonie, a następnie uruchom
ponownie telefon.
b.Przywróć ustawienia fabrczne.

Uproszczona deklaracja zgodności

Producent: Huizhou Yunlian Technology Co., Ltd
Adres: Office 2101, Huamao tower 2,Huicheng District,Huizhou City,

Guangdong Province, 516003 China

Produkt:Bezprzewodowy adapter Carlinkit
Model:CPC200-U2W MINI

Częstotliwość radiowa:

BDR+EDR: 2402-2480MHz
Wifi 5.2G: 5180MHZ~5240MHz
Wifi 5.8G: 5745MHZ~5825MHZ
Maksymalna moc częstotliwości radiowej:2.61-4.29dBm

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z
dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw
członkowskich dotyczących udostępniania na rynku urządzeń radiowych i
uchylającą dyrektywę 1999/5/WE.

Deklaracja zgodności dostępna na stronie internetowej:

https://files.innpro.pl/Carlinkit

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.

Produkt należy regularnie konserwować (czyścić) we własnym zakresie
lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie
użytkownika. W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy
regularnie, minimum raz na tydzień oceniać odmienność stanu
fizycznego produktu od fizycznie nowego produktu. W przypadku
wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć
kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej
konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności
może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie
ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

https://serwis.innpro.pl/gwarancja

Akumulator LI-ION

Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy), który z
uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i
użytkowania. Producent określa maksymalny czas pracy urządzenia w
warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla
urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w
rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada
urządzenia a cecha produktu. Aby zachować maksymalną żywotność
akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,18V lub
15% ogólnej pojemności. Niższe wartości, jak np. 2,5V dla ogniwa uszkadzają
je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania
akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc
należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa
miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w
miejscu suchym, z dala od słońca i ujemnych temperatur.

Akumulator LIPO

Urządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy), który
z uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i
użytkowania. Producent określa maksymalny czas pracy urządzenia w
warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla
urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w
rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada
urządzenia a cecha produktu. Aby zachować maksymalną żywotność
akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,5V lub
5% ogólnej pojemności. Niższe wartości, jak np 3,2V dla ogniwa uszkadzają je
trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania
akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc
należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa
miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w
miejscu suchym, z dala od słońca i ujemnych temperatur.
